Устройство теплой кровли: из чего состоит, какие материалы используют

Устройство теплой кровли дома

При строительстве дома вопрос утепления крыш, устройство кровли часто задвигают на второй план, и совершенно напрасно! Грамотное устройство кровли — это не только защита от дождя и снега, это ещё и важный компонент энергоэффективности вашего дома. Проще говоря, будет ли дома тепло зимой и прохладно летом, во многом зависит именно от кровли. Рассмотрим некоторые аспекты устройства многослойной кровли, которые необходимо знать, если вы решили утеплить крышу своими руками. Так как наружное утепление применяется довольно редко и в основном применительно к промышленным зданиям, рассмотрим, как можно произвести утепление кровли дома изнутри, причём своими руками.

Содержание

• Утепление плоской кровли
• Утепление минватой, видео
• Утепление скатной кровли
•  Утепление пенополиуретаном

Утепление плоской кровли ↑

Плоская кровля частного дома, коттеджа, должна состоять как минимум из четырёх слоев, это:

• Слой пароизоляции;
• Слой утеплителя;
• Слой ветроизоляции;
• Внешнее покрытие.

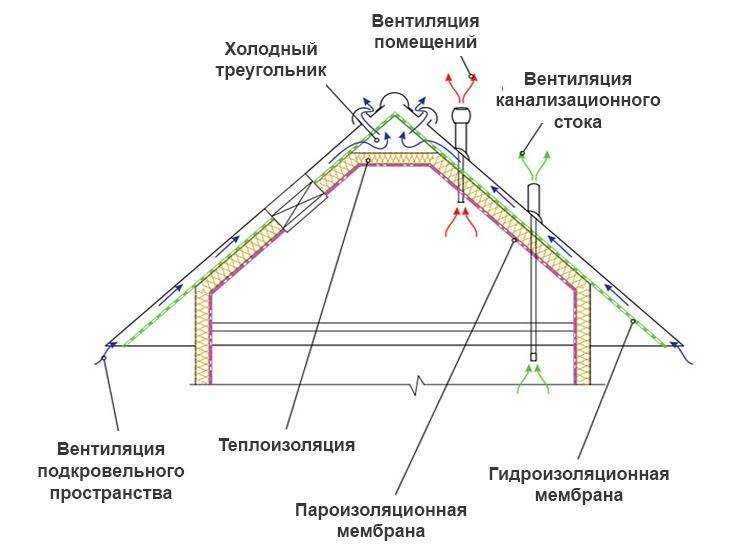

Схема утепления кровли

Пароизоляция служит для защиты теплоизоляции от пара, который производится внутри дома, в процессе жизнедеятельности человека, это пар непосредственно от человеческого тела, пар, образуемый в процессе приготовления пищи, ванна, туалет – это всё источники пара. Проникая в слой теплоизоляции, этот пар зимой вызывает образование инея, наледи, летом – намокание. Всё это ведёт к резкому снижению изоляционных свойств теплоизолятора и, в конечном итоге, приводит его в негодность. Таким образом, устройство пароизоляции, шаг совершенно необходимый, особенно при устройстве мягкой кровли.
В качестве слоя пароизоляции, как правило, применяется полиэтиленовая плёнка, в некоторых случаях рубероид. Толщина плёнки должна быть не менее 30 микрон. Если вы решили произвести устройствопароизоляции своими руками следует помнить, что плёнку (рубероид) следует укладывать внахлёст, с шириной перехлёста не менее 10 см, плёнку обязательно следует закрепить, скобами, или гвоздями.
Утеплитель укладывается поверх пароизоляции. Устройство плоских крыш, в качестве утеплителя допускает использование сыпучих материалов, например керамзита или шлака. Необходимо отметить, что при утеплении керамзитом, для соблюдения строительных норм, толщина слоя утеплителя должна быть не менее 2 (двух!) метров. Понятно, что утеплять крышу одним только керамзитом, мягко говоря, не разумно. Утеплитель лучше сделать двухслойным, например, сначала выстелить крышу пенополистиролом (газонаполненным пенопластом), а керамзитом сделать присыпку. Требуемая толщина слоя утепления, в этом случае, составит 20-30 см. Технология укладки пенопласта проста, и почти каждый способен уложить пенопласт своими руками, если что-то непонятно можно посмотреть видео. Кроме пенопласта утеплить кровлю можно пенополиуретаном, часто применяется минеральная вата. При утеплении минватой присыпку из керамзита делать не следует. Толщина слоя утеплителя из минеральной ваты, примерно такая же, как у пенопласта. В случае устройства мягкой кровли плоской крыши, следует учитывать значительные снеговые нагрузки, и предпринять соответствующие меры, чтобы выпавший снег не деформировал слой утеплителя, снижая его теплоизоляционные свойства.

Утепление минватой, видео ↑

При утеплении сыпучими материалами, например, тем же керамзитом, устройство слоя ветроизоляции обязательно. В качестве такового можно использовать рубероид. При устройстве мягкой кровли он же послужит и внешним покрытием, в этом случае толщина слоя должна быть не мене 3 мм. Цена мягкой кровли минимальна, но и недостатки очевидны, необходимость регулярного ремонта и обновления, приводит к тому, что результирующая цена, с учётом затрат на эксплуатацию, значительно возрастает. Потому в качестве альтернативы мягкой кровле чаще используются такие материалы, как профильный лист (толщина профильного листа для кровли не мене 0,5 мм), металлочерепица или ондулин. Устройство мягкой кровли преимущественно характерно для зданий с бетонными перекрытиями. Если возникают сомнения в том, что обустройство крыши можно произвести своими руками, можно посмотреть обучающее видео.

Утепление скатной кровли ↑

Всё, что сказано выше, можно повторить и в отношении утепления скатной кровли. За исключением того, что устройство утепления совершенно недопустимо производить керамзитом и другими сыпучими теплоизоляторами совершенно недопустимо. Скатные кровли целесообразно утеплять пенопластом, минеральной ватой, пенополиуретаном и другими теплоизоляторами, не подверженными скатыванию, сыпучести и уплотнению вследствие слёживания.
Устройство кровли вовсе не обязательно производить в том порядке, в котором они описаны выше. Чаще поступают в обратном порядке. Например, сначала происходит устройство мягкой кровли илинастилается жёсткое внешнее покрытие, а работы по утеплению производят изнутри, в рамках отделочных работ. При таком подходе наиболее популярно утепление пенопластом и пенополиуретаном. Можно, конечно и плитами из минеральной ваты, но это уже более трудоёмкий процесс, хотя цена минеральной ваты несколько ниже цены утепления пенопластом.

 Утепление пенополиуретаном ↑

Технология утепления пенополиуретаном, это технология напыления теплоизолятора на несущие конструкции, она проста и доступна, в том числе и для любителей всё делать своими руками. Толщина напыляемого слоя может быть практически любой. Эта технология одинаково легко применима и в том случае, если у вас крыша с мягкой кровлей, и в том, если ваша крыша покрыта жёстким материалом. Чтобы понять, как утеплить крышу пенополиуретаном, не приглашая профессионалов, а, что называется своими руками, достаточно посмотреть видео.

В ряде случаев утепление пенополиуретаном гораздо предпочтительней утепления пенополистиролом (пенопластом) или минватой. Например, при устройстве мансардного этажа утепление пенопластом крайне нежелательно, не только из-за пожароопасности, а ещё и потому, что при нагревании пенопласт выделяет ядовитые испарения. Применение минеральной ваты для утепления крутой скатной крыши так же не желательно, так как минеральная вата, осаживается с течением времени, уплотняется в основании и теряет свои теплоизоляционные свойства.

устройство кровельного пирога для холодной и теплой крыши из металлочерепицы

Металлочерепица – один из самых прочных и долговечных кровельных материалов. Однако сам по себе металлический лист не обеспечит оптимального микроклимата в доме. Для того, чтобы в помещениях было сухо и тепло, а крыша служила долго, устраивают многослойную подложку — так называемый кровельный пирог под металлочерепицу.

Его состав и параметры зависят от типа и назначения подкровельного помещения, климатической зоны и ряда других факторов.

Устройство и назначение

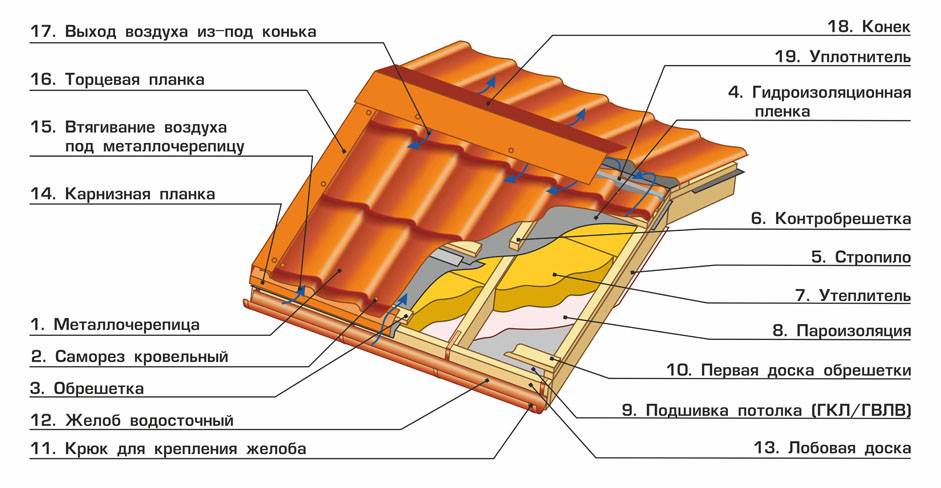

Как устроена крыша? В разрезе она напоминает слоеный пирог. Поэтому совокупность слоев всех кровельных элементов по толщине кровли называют кровельный пирог под металлочерепицу. Он состоит из следующих слоев:

• пароизоляция;
• стропильная система;
• утеплитель;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• металлочерепица.

Каждый слой в этой схеме выполняет свою специальную функцию. Все вместе они работают как единая система, предназначенная для создания оптимального микроклимата в подкровельном пространстве.

Технология устройства кровли из металлочерепицы требует монтажа слоев в строгой последовательности, исходя из их функций. В зависимости от назначения помещения под скатной кровлей параметры и само наличие тех или иных слоев может меняться.

Дома с холодным чердаком имеют упрощенный набор слоев.

Более сложные схемы с утеплителем и пароизоляцией используются для теплой крыши.

Отличие в пироге для холодной и теплой кровли

Термин «Холодная кровля» означает, что подкровельное пространство не отапливается и имеет температуру, равную уличной. Перепад температур между чердаком и улицей незначителен, и количество конденсирующейся влаги намного меньше.

Утепляется лишь перекрытие, соответственно из состава кровельного пирога под металлочерепицу с холодным чердаком исключаются пароизоляция и утепление. Эти слои монтируются на перекрытии.

Такое решение упрощает монтаж крыши и позволяет сэкономить на материалах. Недостатком является невозможность использовать чердачное помещение в холодное время года.

Если под крышей решено оборудовать мансарду, то скаты служат для нее стенами и потолком. Повышенный расход материалов оправдывается возможностью круглогодичного использования дополнительной площади без расходов на капитальное строительство. В состав кровельного пирога под металлочерепицу при утепленной крыше входит весь перечисленный выше набор слоев.

Пароизоляция

Это важный компонент пирога кровли под металлочерепицу. Он предназначен для защиты утеплителя от конденсации водяных паров, содержащихся в теплом воздухе. Пароизоляция входит в состав кровельного пирога под металлочерепицу при утепленной крыше.

Для нее используют пленку с минимальной паропроницаемостью. Традиционно для этого применялся полиэтилен. Сегодня на рынке предлагаются для устройства теплой крыши специальные полимерные пленки повышенной прочности.

При устройстве холодной кровли из металлочерепицы пароизоляцию не устанавливают. На холодном чердаке пароизоляция укладывается поверх утепления перекрытия последнего этажа.

Стропильная система

Конструкция кровли из металлочерепицы требует устройства прочной основы под кровельный материал. Его роль выполняет стропильная система. Она представляет собой пространственную конструкцию из брусьев и досок, связных узлами крепления, равномерно распределяющую постоянные и переменные нагрузки от кровли на перекрытия и стены здания.

Для правильного устройства стропильной системы требуется проводить сложные инженерные расчеты. На порталах строительных компаний доступны онлайн-калькуляторы. Они помогают рассчитать параметры стропильной системы, исходя их размеров здания, материалов и параметров устройства кровельного пирога под металлочерепицу и снеговых нагрузок для данной местности с достаточным для частного строительства запасом прочности.

На концах стропил крепят карниз крыши, защищающий подкровельное пространство от свободного поступления воздуха их кромки ската. Устройство карниза предусматривает крепление к торцам стропил ветровой доски, подшивку короба, установку капельников и водосборных систем.

Утеплитель

Слой теплоизоляции – ключевой элемент «теплой крыши». Качественно теплоизолированная мансардная крыша сохраняет в доме комфортную температуру и снижает затраты на отопление. В качестве утеплителя в пироге крыши под металлочерепицу используют такие материалы, как:

1. Минеральная вата.
   Доступный по цене, легкий в установке и экологичный материал для утепления не горит и не выделяет вредных веществ. Недостатком является высокая гигроскопичность и снижение теплоизоляционных характеристик при намокании.
2. Пенополистирол. Известен также как пенопласт. Материал дешев, легок и удобен при установке. Недостатками является повышенная выкрашиваемость и огнеопасность. Полимер выделяет вредные вещества при нагревании. Он не соответствует современным требованиям безопасности, специалисты не рекомендуют его для жилых домов.
3. Вспененный полиуретан. Наносится на утепляемую поверхность с помощью специального распылителя, застывает, образуя единый слой без стыков, зазоров и швов. Обладает отличными теплоизоляционными и звукоизоляционными свойствами. Недостатками являются высокая стоимость оборудования и огнеопасность.
4. Эковата. Современный материал для утепленной кровли из металлочерепицы, состоящий из распушенной целлюлозы и связующего клеевого состава. Также напыляется на поверхность, образуя сплошной слой. Не горит и не выделяет вредных веществ. Требует специального оборудования для нанесения.

Толщина слоя термоизоляции теплой кровли из металлочерепицы рассчитывается, исходя из климатических условий в местности строительства. Крыша для холодного чердака монтируется без утеплителя.

Гидроизоляция

Этот элемент пирога для крыши из металлочерепицы укладывается под кровельный материал. Он предназначен для отведения влаги, сконденсировавшейся на тыльной стороне металлочерепицы при перепадах температур.

По этому слою в водосточную систему стекают также небольшие количества влаги, попавшие при сильном ветре в зазоры примыканий, стыков скатов и проходов дымоходов. Современная гидроизоляция делается из полупроницаемой мембраны, пропускающей водяные пары из слоя утеплителя и не пропускающей капли воды в обратном направлении.

При монтаже пирога кровли нужно беречь слой гидроизоляции от случайных повреждений.

Контробрешетка

Это система реек, предназначенная для обеспечения вентиляции подкровельного пространства крыши из металлочерепицы. Представляет собой рейки, набитые перпендикулярно основной обрешетке, поверх слоя гидроизоляции. Тем самым создается тонкий воздушный зазор, по которому и циркулирует воздух.

Обрешетка

Это весьма важный элемент при устройстве крыши из металлочерепицы. От того, насколько ровно будет уложена обрешетка, зависит и качество монтажа кровельных листов. В зависимости от прочности кровельных листов, суммарного веса пирога крыши и максимальной снеговой нагрузки для данного региона обрешетку устраивают:

• сплошную: доски идут с зазором 5-10 мм;
• разреженную: зазор равен ширине доски.

Доски обрешетки, как и все деревянные элементы стропильной системы под кровлю из металлочерепицы, пропитывают составами, защищающими от возгорания, гниения и вредителей.

Металлочерепица

И, наконец, венчает пирог кровли из металлочерепицы сам кровельный материал. Он защищает слои пирога от погодных явлений и механических повреждений. При устройстве кровли из металлочерепицы важен правильный монтаж всех слоев выбранной схемы. Только в этом случае крыша будет служить долго и сохранять тепло и сухость в доме.

Строительство плоских крыш | Rubber4Roofs

Конструкции теплых палубных крыш для EPDM

Конструкция теплых палубных крыш представляет собой современный метод строительства плоских крыш и предпочтительнее везде, где этот вариант возможен.

 Конструкция теплого настила включает расположение изоляционного слоя над стропилами крыши и между несущими опорами; теплая палубная крыша приводит к тому, что температура крыши и чердака соответствует температуре остальной части дома.

В конструкции крыши с холодным настилом изоляция укладывается между потолочными балками и над потолком. Это приводит к тому, что крыша и чердак холоднее, чем остальная часть дома.

Ранее предпочтение отдавалось методу холодного настила плоской кровли. Однако с изменениями в том, как живут люди и как используется недвижимость, это изменилось.

Плоские крыши с теплым настилом могут быть изготовлены из большинства современных строительных материалов, таких как бетон, древесина и листы на основе древесины.

Чтобы использовать EPDM для конструкции плоской крыши с теплым настилом, твердая (с закрытыми порами) изоляция крыши, такая как Kingspan или Celotex, должна быть размещена поверх настила крыши, а не между стропилами.

Затем необходимо установить пароизоляцию, чтобы уменьшить образование конденсата в конструкции крыши. Изоляцию и пароизоляцию можно закрепить механически с помощью крепежа и шайб, или можно установить самоклеящуюся пароизоляцию, такую ​​как Alutrix, с приклеенной сверху изоляцией с помощью полиуретановых клейких планок. Это устраняет необходимость в механических крепежах, которые могут вызвать образование мостиков холода.

При установке EPDM существующие мембраны, такие как BUR или войлок, можно оставить на месте для использования в качестве пароизоляции, если настил крыши находится в хорошем состоянии и не требует замены из-за повреждения водой. В этом случае изоляцию можно приклеить к существующему кровельному покрытию с помощью полиуретанового клея.

Для изготовления теплого настила с механическим креплением из EPDM вам потребуются:

• Кровельный настил — минимум 18 мм фанера или OSB3 (ориентированно-стружечная плита) настил
• Новая пароизоляция (или оставить существующую войлочную мембрану на месте, если она не пострадала от воды)
• Фольгированная изоляция Kingspan TR26 или аналогичная
• Фанера 9 мм / 11 мм или плита OSB3

Для этого вам необходимо:

• Забортовая изоляция фанерой 9 мм/11 мм или плитой OSB3
• Привинтите 9-миллиметровую плиту и изоляцию к существующим кровельным балкам
• Установите резиновую крышу из EPDM в соответствии с инструкциями по установке
.

Для устройства самоклеящейся пароизоляции для теплой кровли вам потребуются:

• Кровельный настил, минимум 18 мм слой или OSB3
• ALUTRIX 600 Самоклеящаяся пароизоляция
• Грунтовка FG35
• Полиуретановый клей Insta-Stik
• Тканевая изоляция Kingspan TR27 или аналогичная

Н.Б. Самоклеящаяся пароизоляция имеет значительные преимущества по сравнению с креплением винтами, поскольку позволяет сделать крышу водонепроницаемой до установки резиновой мембраны EPDM. выше, возможно, были заменены.

Совместимые системы:

Теплые кровельные системы — 6 насадок

Теплые кровельные системы – 6 главных советов

Система теплой кровли, в которой основной изоляционный слой размещается над несущим настилом, может иметь многочисленные преимущества по сравнению с решениями для холодной кровли и инверсионной кровли. При правильном проектировании они могут быть простым и экономичным решением, которое может помочь сэкономить энергию, деньги жильцов здания и решить такие проблемы, как конденсация. Однако есть некоторые ловушки для неосторожных, поэтому стоит тщательно выбирать поставщика, поскольку они могут помочь вам сделать все правильно с первого раза.

Вот наши 6 основных советов, которые помогут вам найти правильное решение.

Наконечник 1.

Нужно ли утеплять?

В некоторых случаях добавление дополнительной изоляции на крышу может быть не в интересах владельца. В Англии требование к изоляции прописано в части L Строительных правил.

Проще говоря, в соответствии со Строительными нормами и правилами, если новый гидроизоляционный слой добавляется исключительно в качестве средства ремонта существующей плоской крыши, дополнительная изоляция не требуется. Если работа связана со снятием кровли и заменой элементов, нет необходимости добавлять дополнительную изоляцию при условии:

• Количество, подлежащее зачистке и замене составляет менее 50% общей площади крыши или;
• Общая реконструкция составляет менее 25% ограждающей конструкции здания или;
• Расчетная окупаемость дополнительных инвестиций превышает 15 лет или;
• Это технически, функционально или экономически невыполнимо – например, это может быть нерентабельно из-за стоимости возведения порогов, парапетных стен и т. д.

В конечном счете, местный строительный контроль будет в лучшем положении, чтобы предоставить подробные инструкции, но для экономии времени и затрат ваш поставщик должен быть в состоянии посоветовать, нужна ли вам изоляция, и если вы делаете то, что вам нужно сделать, чтобы соответствовать зданию Нормативные документы.

Наконечник 2.

Является ли конденсат проблемой?

В конструкции теплой кровли размещение изоляции гарантирует, что несущий настил и несущая конструкция имеют температуру, аналогичную температуре внутри здания. В зданиях, где первоначальная крыша была спроектирована неправильно, изменилось внутреннее использование или существует риск образования конденсата, наращивание теплой кровли обычно может решить проблему и защитить нижележащую строительную ткань от конденсата и сырости.

Чтобы гарантировать, что нарост соответствует BS 5250, поставщик должен предоставить значение U и анализ риска конденсации с использованием утвержденного программного обеспечения, чтобы продемонстрировать ориентировочное расчетное значение U и убедиться, что пик образования конденсата (если таковой имеется) является приемлемым и что нет расчетного накопления влаги из года в год.

Наконечник 3.

Помните о подъеме ветра

Все крыши подвержены ветровой подъемной силе, возникающей, когда давление воздуха под крышей превышает давление воздуха над ней. Существует множество факторов, влияющих на уровень подъема ветром, включая местоположение, воздействие, высоту, размер, форму крыши, и на это могут дополнительно влиять такие факторы, как проникновение воздуха в здание ниже.

Теплые кровельные конструкции можно фиксировать механически, клеевым способом или комбинацией того и другого, при этом большинство наносимых жидкостью систем имеют клеевое крепление с полностью приклеенным гидроизоляционным слоем. Крайне важно, чтобы каждый слой соединялся друг с другом в виде композита, и чтобы была проведена проверка всей конструкции, чтобы убедиться, что теплая кровля устойчива к ветровым подъемным силам, значительно превышающим расчетные.

Ваш поставщик должен быть в состоянии помочь вам с необходимыми ориентировочными расчетами и предоставить доказательства моделируемой ветровой подъемной силы, которую может выдержать предлагаемое наращивание.

Наконечник 4.

Рассмотрим последствия повышения уровня крыши

Устанавливая теплую кровлю, вы увеличиваете высоту всей надстройки. BS 6229 рекомендует минимальную высоту стойки 150 мм и 75 мм у порогов. Добавление даже небольшого количества изоляции может вызвать проблемы не только с соответствием британским стандартам, но и с существующими деталями, розетками, другими коммуникациями и конструкциями.

При повышении уровня крыши вам может потребоваться изменить высоту опорных стоек и цоколей для такого оборудования, как кондиционеры, воздуховоды или солнечные батареи. Возможно, вам даже придется приспособить бордюры фонарей, окна и дверные проемы к крыше.

Ваш поставщик должен быть в состоянии помочь вам понять последствия и постараться предоставить экономически эффективные инженерные решения, чтобы избежать проблем до установки.

Наконечник 5.

Куда уходит вода?

Добавление изоляции на крышу дает ряд преимуществ, но само по себе это не решит скрытые проблемы, такие как неправильный обвал, застой и дренаж.

Для этого вам, возможно, потребуется использовать изоляцию для предотвращения падений и другие меры, такие как сверчки для подачи воды к выпускным отверстиям. Изоляция водосточных желобов и создание водостоков может быть особенно проблематичным и требует тщательного рассмотрения, чтобы свести к минимуму риск перелива.

Опять же, ваш поставщик должен быть в состоянии оказать помощь в проектировании изоляции с полным разрезом и расчетах, чтобы продемонстрировать, что различная толщина изоляции соответствует Строительным нормам и правилам.

Наконечник 6.

Продумайте окончательную систему гидроизоляции

Как и на любой другой плоской кровле, на теплой плоской кровле окончательная система гидроизоляции имеет решающее значение для предотвращения протечек и повреждения теплоизоляционного покрытия.

Не все системы одинаковы. Гидроизоляционная система из ПММА при нанесении на теплую крышу обычно не требует грунтовки, отвердевает всего за час, требуется всего одно нанесение, а всю холодную жидкую смесь можно нанести на типичную крышу всего за день. Полиуретановая система на основе растворителя, напротив, обычно состоит из нескольких слоев нанесения, при этом для отверждения каждого слоя требуется гораздо больше времени, что увеличивает время нахождения на месте, нарушения и риск воздействия погодных условий.

В конечном счете, с системой PMMA это означает, что вам не нужно так сильно беспокоиться о погоде, поскольку вам нужно только небольшое погодное окно. С точки зрения общей стоимости это делает его более выгодным, поскольку вы сэкономите на рабочей силе и затратах на установку вместе с сопутствующими расходами, такими как строительные леса. Ценность заключается в качестве установленной системы, а не в затратах на установку.

Пусть ваш поставщик возьмет на себя нагрузку

Как видите, теплая кровля хотя и проста в принципе, но требует большого внимания специалиста. Ваш поставщик должен быть в состоянии предоставить вам все, что вам нужно, начиная от обследования и спецификаций и заканчивая индивидуальными расчетами и поставкой всех компонентов из одного источника.
