Устройство свайных фундаментов — особенности

Свайные фундаменты все более прочно входят в практику жилищного строительства — и на то есть весьма веские причины.

Оглавление:

• Из чего состоит свайный фундамент
• Особенности устройства свайных фундаментов на различных грунтах
• Пучинистые грунты
• Несвязные и малосвязные грунты
• Водонасыщенные плотные грунты
• Сухие высокоплотные грунты
• Устройство свайных фундаментов в вечномерзлых грунтах
• Заказ свайных фундаментов

В отличие от обычных фундаментов свайные можно строить на самых различных грунтах, исключая или значительно снижая разрушительное воздействие грунтовых процессов на строение.

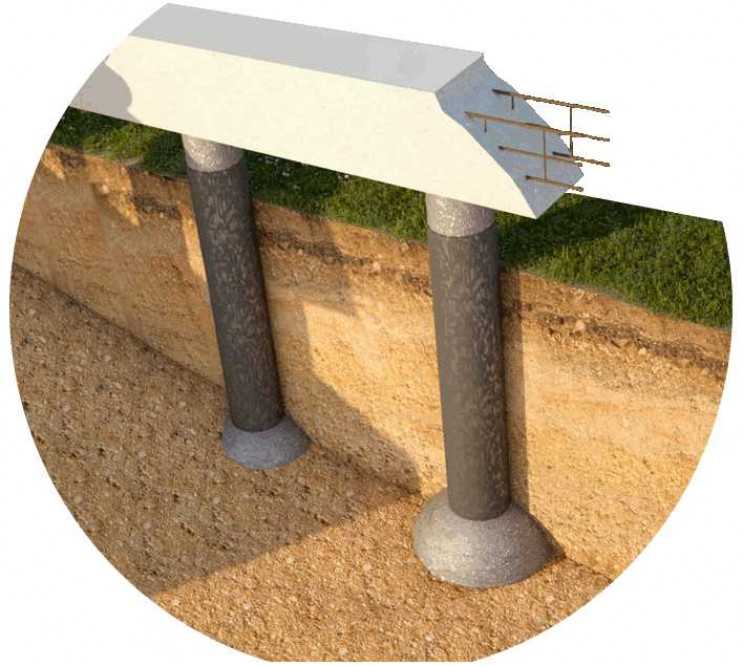

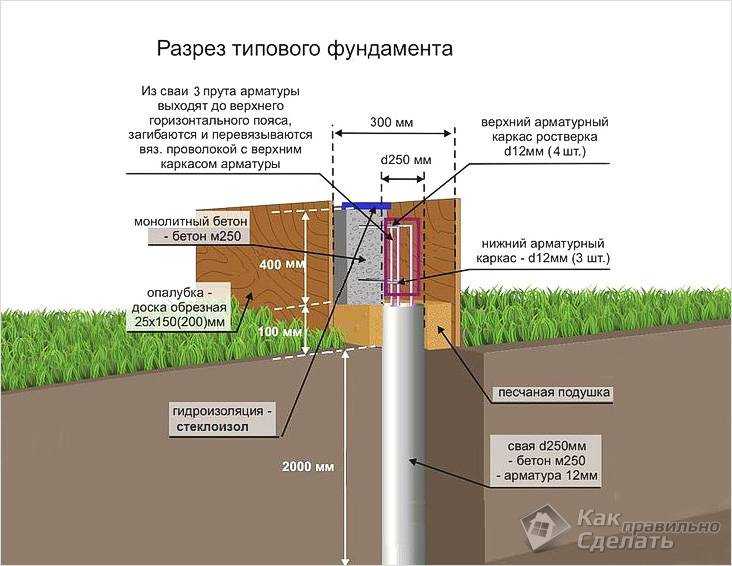

Конструкция типичного свайного фундамента состоит из двух основных элементов — погруженных в грунт свайных столбов и связывающего их ростверка.

Важно! Ростверк (он же обвязка) свайного фундамента является элементом, объединяющим отдельно стоящие свайные столбы в единую систему.

При обустройстве свайных фундаментов используются сваи трех видов:

• Винтовые сваи;

Металлические конструкции заводского производства, обладающие винтообразными лопастями в нижней части ствола. Лопасти позволяют погрузить такую сваю в грунт методом завинчивания, и служат в качестве уширенной опорной подошвы, обеспечивая повышенную устойчивость сваи в грунте.

Рис.:  Виды винтовых свай

Винтовые сваи делятся на виды в зависимости от формы конструкции:

• Наиболее распространенным вариантом являются сваи с одним витком лопастей, они применимы в условиях нормальных грунтов;
• Сваи с двумя витками лопастей являются усиленными, они могут применяться в несвязных грунтах с низкой несущей способностью;
• Зауженные сваи со спиральными лопастями применяются для строительства фундаментов в условиях высокоплотной каменистой почвы, вскрыть которую обычными сваями невозможно;
• Трубчатые винтовые сваи используются в вечномерзлых грунтах, они пригодны для возведения легких одно и двухэтажных зданий из дерева и каркасных панелей.

Важно! Винтовые сваи также классифицируются по типу соединения лопастей со стволом — выделяют сварные и литые изделия. Последний вариант, за счет максимальной прочности конструкции, более предпочтителен при любых условиях строительства.

Обвязка фундаментов на винтовых сваях может выполняться с помощью бруса, металлопрокатных изделий — двутавровой балки и швеллера, либо из монолитной железобетонной ленты.

Рис.:  Вариант ростверков для фундамента из винтовых свай

Вид используемого ростверка определяется исходя из массы здания — для легких домов из каркасных панелей подходит обвязка брусом, тогда как тяжелые здания из пенобетона могут возводиться лишь на монолитном железобетонном ростверке.

• Буронабивные сваи;

Такие сваи формируются непосредственно на месте строительстве — для их создания бурится скважина, в которую помещается армокаркас и опалубка, после чего скважина заливается бетоном.

Рис.:  Готовые бурозабивные сваи

Совет эксперта! Буронабивные сваи широко востребованы в индивидуальном строительстве, поскольку создание фундаментов на их основе не требует привлечения специализированной строительной техники, и может выполняться своими руками.

• Железобетонные сваи

Железобетонные конструкции обладают максимальной несущей способностью. На таких сваях можно строить тяжелые здания в любых грунтовых условиях.

Рис.:  Железобетонные сваи квадратного сечения

В зависимости от формы ЖБ сваи делятся на квадратные конструкции сплошного сечения, квадратные сваи с круглой полостью и сваи круглого сечения. Тело железобетонных свай укреплено арматурным каркасом, который придает свае дополнительную устойчивость при работе в грунте, и обеспечивает целостность конструкции в процессе ударной забивки свай.

Для фундаментов из забивных ЖБ свай используются исключительно железобетонные ростверки.

В зависимости от варианта размещения выделяют поднятый (расположенный на уровне 15-30 сантиметров над поверхностью земли), наземный и заглубленный ростверк.

Рис.:  Ростверк фундамента из железобетонных свай

Совет эксперта! При строительстве многоэтажный зданий на забивных ЖБ сваях выполняется заглубление обвязки ниже уровня промерзания почвы, что позволяет исключить воздействия морозного пучения грунта на конструкцию ростверка.

Устройство свайных фундаментов отличается  в зависимости от вида применяемых свай и типа грунтов на стройплощадке.  В технологию устройства свайных фундаментов могут вноситься значительные коррективы, связанные с грунтовыми условиями конкретной строительной площадки.

Например, при устройстве свайных фундаментов в пучинистых грунтах должны соблюдаться следующие правила

Пучинистые грунты

• при подготовке строительной площадки в обязательном порядке произвести мероприятия по отводу паводковых и стоковых вод
• не допускать к использованию пирамидальные сваи с дефектами, в том числе смещение острия от оси сваи более чем на 10 мм.
• не допускать отклонения от проектных значений по расположению сваи — более 5 см., по перебивке — не более 3 см, по недобивке — не более 1 см., для этого рекомендуется забивать сваи путем лидерного бурения
• не допускается без предварительного оттаивания грунта при зимних работах
• при использовании буронабивных свай заливка бетоном производится в течение суток
• сваи жестко закрепляются между собой ростверком
• предусматривается зазор между грунтом и подошвой ростверка на величину, не менее расчетной деформации, при пучении грунта

Несвязные и малосвязные грунты

К данным грунтам относится песчаная почва и супеси. Фундаменты в таких типах грунтов обустраиваются из свай сплошного квадратного сечения с продольно-поперечным армированием предварительно напряженной арматурой.

В условиях несвязных грунтов забивка свай выполняется по технологии вибропогружения, поскольку эффективность работы дизель-молотов в песчаной почве крайне низкая. При необходимости погружения свай в несвязные грунты высокой плотности реализуется технология подмыва почвы.

Рис.:  Технология подмыва почвы при погружении свай

Суть технологии подмыва заключается в следующем:

• На свайном стволе закрепляются несколько трубок;
• Через трубки под давлением подается вода;
• В процессе вибропогружения сваи вода размывает контактирующую с острием почву, что приводит к ее разрыхлению и, как следствие, снижение сопротивления грунта.
• В результате трения сваи и грунта подающаяся вода выталкивается наружу по стенкам свайного столба, что приводит к дополнительному размытию прилегающего грунта и уменьшению сил трения.

Все это обеспечивает увеличение продуктивности работы вибропогружателей на 30-40% и ускорение темпов обустройства свайного фундамента.

Водонасыщенные плотные грунты

В категорию данных грунтов входит глинистая почва и суглинок. В таких грунтах для обустройства фундаментов используются усиленные квадратные сваи сплошного сечения с продольно-поперечным армированием.

При работе в почве с высокой плотностью ни одна из технологий погружения свай — ударная, вибрационная либо статическое вдавливание, при независимом использовании, не демонстрирует высокой эффективности.

Для увеличения продуктивности работы сваебойного оборудования применяется метод электроосмоса, который позволяет сконцентрировать влагу на конкретном участке свайного поля, тем самым снижая сопротивления грунта погружаемой свае.

Рис.:  Технология электроосмоса при погружении свай

Метод электроосмоса реализуется следующим образом:

• на расположенной в грунте свае закрепляется положительный полюс электросети (анод), а на погружаемом столбе катод (отрицательный полюс), на которые подается постоянное напряжение;
• в момент подачи напряжения возле сваи, на которой зафиксирован анод, влажность грунта резко уменьшается, а возле столба с катодом, наоборот, возрастает.

Совет эксперта! По завершению погружения сваи подача тока прекращается, что приводит к стабилизации прежнего уровня влажности грунта — концентрация грунтовых вод вблизи забитой сваи уменьшается, в результате чего почва уплотняется и происходит увеличение устойчивости опоры.

Сухие высокоплотные грунты

Для обустройства фундаментов в таких грунтах используются квадратные сваи с продольно-поперечным армированием сечения 30*30 и 35*35 см.

В условиях сухих грунтов с высокой плотностью — песчаных, глинистых либо суглинистых, сваи погружаются с применением технологии лидерного бурения. Данный метод заключается в предварительном обустройстве скважин, в которые сваи погружаются с помощью ударных молотов либо вибропогружателей.

Лидерные скважины создаются диаметром на 15-20 мм. меньше, чем диаметр забиваемой сваи, они выполняют направляющую функцию, обеспечивая максимально точное вертикальное позиционирование свайного столба при погружении.

Рис. :  Технология погружения ЖБ свай в лидерные скважины

Данная технология позволяет обустраивать свайные фундаменты в максимально сжатие сроки: в отличие от стандартного погружения при ее реализации не требуется выдерживать период «отдыха» свай, поскольку лидерные скважины дают возможность погрузить сваю на требуемую глубину с первого раза.

Внимание! «Отдых» — пауза в сваебойных работах продолжительностью в 3-7 дней, необходимость в которой возникает из-за уплотнения грунта под острием забиваемой сваи, что не дает возможность осуществлять ее дальнейшее погружение.

• если глубина промерзания незначительна (до 30 см) — сваи забиваются с применением более мощного оборудования, чем обычно;
• при толщине промерзшего слоя 50см — для пробивания отверстия применяется сначала желонка (пробойник), а потом забивается свая;
• если слой мерзлоты более 70 см — погружение свай производится только бурением лидерных скважин.

Существует два метода погружения железобетонных свай (используются сваи сплошного квадратного сечения и сваи-столбы) в вечномерзлые грунты с применением технологии лидерного бурения: бурозабивной и буроопускной:

• Буроопускной способ реализуется при погружении в сваи твердомерзлую почву (температура грунта ниже 1. 5 °С) и пластичномерзлый грунт (до 1.5°С). При использовании данного способа в почве бурятся лидерные скважины диаметром на 5 см. больше диаметра сваи, железобетонная конструкция погружается вибрационным методом, после чего полость между почвой и свайным столбом заполняется грунтовым раствором.
• Бурозабивной метод используется при погружении сваи в пластичномерзлые грунты. Данный способ заключается в забивке сваи с помощью дизель-молота в предварительно созданную лидерную скважину, диаметр которой на 2-3 сантиметра меньше диаметра свайного столба.

Отдельно выделяют опускной метод, который используется в условиях твердомерзлой глинистой почвы. При его реализации вокруг места погружения сваи с помощью электрического либо парового прогрева оттаивается лунка, в которую свая погружается с помощью дизель-молотов либо вибропогружателей.

Для строительства свайных фундаментов в слабых водонасыщенных грунтах, которыми изобилует Московская область, применяются сваи из различного материала (железобетонные, металлические, деревянные) и длины, в зависимости от расчетных нагрузок по проекту.

Наша компания выполняет работы по забивке свай и при необходимости проведет бурение грунта. Мы обладаем высокопроизводительной техникой и готовы предложить вам высокое качество и приемлемые цены,  чтобы заказать свайный фундамент, оставьте заявку и мы свяжемся с Вами.

Устройство свайных фундаментов в вечномерзлых грунтах

Устройство свайных фундаментов в вечномёрзлых грунтах требует знания технической стороны вопроса. На Крайнем Севере суровый климат и устройство свай в вечномерзлых грунтах, а также строительство свайных фундаментов проводится в соответствии с технологическими требованиями по монтажу буронабивных и буроопускных опор. При проектировании и проведении монтажных работ, учитываются особенности и свойства земли на строительной площадке.

Характеристики пород

К вечномёрзлым относятся породы, находящиеся в мёрзлом состоянии от 3-х и свыше лет. Они характеризуются нестабильной структурой: в период оттаивания значительно оседают из-за нарушения естественной структуры. К деятельной полосе земли относится верхний слой, который оттаивает летом, а и с приходом зимы замерзает. Периоды обильного оттаивания и замерзания приводят к её пучению. Это ухудшает устойчивость, и снижает прочность домов, возведённых на таком покрытии.

На глубину деятельного слоя влияют климатические условия и геологический тип залегающей земли. В зависимости от этих факторов его мощность может колебаться в пределах от 0,3 до 4 метров. По мере продвижения к югу, глубина деятельного слоя увеличивается. Максимальную глубину поверхностного слоя имеет земля с открытыми порами, в структуре которых преобладают куски скальных пород и песок.

Деятельные покрытия делятся на:

• Сливающиеся – в период зимних холодов поверхностный грунт промерзает на всю глубину, и смерзается со своим вечномёрзлым основанием;
• Не сливающиеся – наличие незамерзающей перемычки между поверхностным слоем и материковым основанием.

Вечномёрзлая толща делится:

• Непрерывно мёрзлый грунт – состоит из однородной массы земли;
• В состав слоистой толщи входят прослойки из смёрзшихся пород, льда или слоёв, подверженных воздействию подпочвенных вод.

Земля под основание сооружения может состоять из покрытий любого вида, среди которых наибольшее распространение получили основные типы. К редко встречающимся типам мерзлотных покрытий относятся скальные породы.

В зависимости от состояния, мёрзлые почвы делятся на такие типы:

• Твёрдомёрзлая порода – относится смерзшийся песок, который в мёрзлом виде обладает характеристиками скальной подошвы.
• Пластичномёрзлые слои. В их состав входят глинистые почвы. Вследствие содержания в них замёрзшей воды, они подвержены сжатию под воздействием определённой нагрузки;
• Сыпучемёрзлые покрытия – относится песчаный и гравийный слой. Они даже в мёрзлом виде не скреплены льдом и достаточно рыхлые.

В процессе возведения здания следует учитывать особенности и структуру земли, чтобы построенное здание было надежным и долговечным.

Возведение фундаментов в условиях вечной мерзлоты

Для возведения дома используются специальные технологии. На стадии проектирования конструкций сооружения, необходимо предусмотреть такие моменты:

• Разработать меры по снижению износа постройки вследствие деформаций;
• Тщательно рассчитать глубину закладки фундамента;
• Выбрать тип конструкции, учитывая местные особенности грунта;
• Технологический проект по монтажу опор здания, рассчитанный на строительство в сложных природных условиях. Определить метод заглубления деталей.

Независимо от климатических условий, в которых ведётся строительство, в процессе возведения здания требуется соблюдать строительные стандарты и нормы. Особо тщательно контролируется правильность выполнение технологии работ. На вечномёрзлых грунтах строительству домов необходимо уделять еще больше внимания, подбирая соответствующие несущие конструкции постройки.

Фундамент на сваях

При возведении ленточного основания здания на вечной мерзлоте возникает много вопросов: вынуть большой объём грунта, сложность рытья траншеи и другие моменты. В отличие от остальных видов, столбчатая конструкция обладает значительными достоинствами:

• Нет необходимости в выемке грунта из котлована. Это экономит средства на дорогостоящих работах в тяжёлых естественных условиях;
• Возможность возведения при любой погоде, в любой период года;
• Технологически, обустройство свайного фундамента методом погружения столбов, является простым и доступным мероприятием;
• В условиях мерзлоты столбы обычно монтируются на значительную глубину. Такой подход исключает риск неравномерного оседания дома и опрокидывания сооружения.

Расчётная величина заглубления деталей учитывает показатели по результатам геологических и гидрологических изысканий, а также сезонные колебания величины толщины грунта, подверженного промерзанию и оттаиванию. С особым вниманием следует отнестись к пучению из-за морозов, которое имеет место на пылеватых и глинистых смесях. При выпучивании замёрзшего грунта нарушается равномерность осадки опор во время сезонного таяния поверхности мёрзлой почвы.

Важно знать

Опоры более приспособлены к сопротивлению силе морозного пучения, чем прочие типы фундаментов. Установка СВФ для дома в замёрзшей земле, гарантирует постройкам долговечность и высокие прочностные характеристики.

Фундамент на буроопускных сваях

Технология обустройства фундамента с помощью буроопускных столбов рассчитана именно на районы с вечномёрзлыми почвами. Метод заглубления свай включает в себя основные технологические этапы:

• Заглубление квадратных опор в пробуренную скважину, размеры которой превышают опускаемую сваю;
• Наполнение бетонной смесью полостей между столбом и стенами скважины.

Столбы эффективно перераспределяют массу дома на нижние горизонты глины и на боковые стенки, сжатые породой. Выпускаемые заводом буроопускные столбы прямоугольного сечения изготавливаются из металла. Низ ствола оборудуется уширением с прикреплённой опорной деталью и рёбрами жёсткости. Установленный между телом сваи и наконечником специальный технологический элемент, влияет на несущие характеристики всей конструкции.

Важно

Квадратные детали и опоры-оболочки также используются для обустройства свайного основания. Сваи-оболочки необходимо усиливать бетонным раствором, заливаемым в полости после окончания строительных работ.

Размеры элементов принимаются в соответствии с проектными расчётами. Увеличенная прочность свайной конструкции достигается при использовании составных опор. При этом они обязательно должны опираться на твёрдую поверхность.

Технология и методы погружения столбов

Установка свай в вечномёрзлом грунте делится на несколько подготовительных операций. Технология возведения основания из буроопускных конструкций выглядит так:

• Подготовительное бурение отверстий;
• Создание амортизационного слоя из песчано-гравийного материала – в отверстие закладывается крупнозернистый песок и утрамбовывается. Затем закладывается мелкий гравий с последующим уплотнением;
• Опускание металлической сваи в подготовленное отверстие с использованием специальной техники;
• Заливка пазух вокруг внешней поверхности опоры раствором цемента с песком или глиной.

Песчано-гравийная смесь утрамбовывается с помощью квадратной детали. Она опускается в отверстие с большой высоты, уплотняя гравийно-песчаную смесь.

На выбор способа погружения деталей в мёрзлую почву влияет комплекс условий, включающий состояние покрытия. В различных ситуациях используются такие способы погружения столбов:

• Механизированный монтаж элементов – при этом методе буроопускные сваи устанавливаются в отверстия с помощью подъёмных механизмов. За счёт привлечения дорогостоящей техники этот способ монтажа не дёшев;
• Установка столбов в предварительно оттаянную почву. Оттаивание осуществляется с помощью использования источника пара или электричества. Это сложный и дорогостоящий метод;
• Установка конструкций в заведомо зауженные предварительно пробуренные скважины бурозабивным методом;
• Забивка деталей без подготовительных работ.

Первые два метода нашли своё применение на твёрдомёрзлых почвах. Технология установки основания дома забивкой обычно используется в пластичной породе. При выборе метода заглубления свай необходимо учитывать особенности, плюсы и минусы каждого метода, а также изучить местные условия на строительной площадке.

Свайные фундаменты — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузки, действующие на сваи.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи тренируются в основном в области носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Дополнительную информацию см. в разделе «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайные фундаменты с системами тепловых насосов с замкнутым контуром. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

[править] Другие

• Король стопка.
• Коленная свая.
• Моноопора.
• Шпунтовая свая.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи точно вертикально, оголовок сваи должен быть в состоянии компенсировать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом сжимающемся материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя испытание на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые сплошные.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Моноопора.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.

Свайные фундаменты. Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Состояние грунта.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузки, действующие на сваи.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи тренируются в основном в области носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Дополнительную информацию см. в разделе «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайные фундаменты с системами тепловых насосов с замкнутым контуром. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

[править] Другие

• Король стопка.
• Коленная свая.
• Моноопора.
• Шпунтовая свая.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи точно вертикально, оголовок сваи должен быть в состоянии компенсировать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом сжимающемся материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя испытание на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
