Устройство подвала в ленточном фундаменте: пошаговая инструкция по монтажу и условия возведения подполья

пошаговая инструкция по монтажу и условия возведения подполья

Ленточный фундамент имеет оптимальное сочетание технических характеристик и возможностей.

Он обладает высокой несущей способностью и экономичностью, позволяет строить большие и массивные дома на относительно малой опорной конструкции.

Важной особенностью ленты является возможность совмещать ее с дополнительными элементами, в частности — с подвалом.

В отличие от большинства альтернативных вариантов, лента полностью приспособлена к строительству подземного помещения без вмешательство в конструкцию основания.

Помимо основных функций, подвал позволяет следить за состоянием бетонной ленты и обслуживать ее при необходимости.

Рассмотрим технику строительства подвала подробнее.

Содержание статьи

• 1 Погреб или подвал?
• 2 Условия для возведения подвала
• 3 Какая должна быть глубина заложения ленточного фундамента
• 4 Возведение над частью дома и над всей площадью
• 5 Гидроизоляция
• 6 Общая схема монтажа
  • 6. 1 Монтаж опалубки
  • 6.2 Выбираем арматуру и ее диаметр
  • 6.3 Армирование
  • 6.4 Вязка арматуры
  • 6.5 Заливка
  • 6.6 Завершающие этапы работы
  • 6.7 Вентиляция
• 7 Полезное видео
• 8 Заключение

Погреб или подвал?

Разница между подвалом и погребом заключается в двух факторах:

• Место расположения. Если подвал является элементом фундамента дома и не может быть отделен от него, то погреб можно построить как непосредственно под домом, так и в отдалении от постройки, в любом удобном месте.
• Предназначение. Погреб традиционно предназначался для хранения пищевых продуктов, заготовленных на зиму. Подвал имеет более широкий список функций, от хранения заготовок на зиму до создания мастерской, склада, спортзала или иных нужд.

Наиболее принципиальным различием между этими сооружениями можно считать температурный режим. Если для хранения продуктов нужна более низкая температура, способствующая сохранности заготовок, овощей и т. п., то функционал подвала требует более высоких температур, комфортных для выполнения различных работ.

Кроме того, если погреб можно строить на готовой постройке, то подполье имеет большие размеры и строится только во время изначального возведения постройки.

Ленточный фундамент позволяет обеспечить практически любой температурный режим подвального помещения, в зависимости от назначения. Такой тип основания позволяет получить максимальную площадь подвала, соответствующую размерам надземных этажей.

При необходимости, его можно обустроить под жилье, хотя и менее комфортное, чем обычные помещения верхних этажей.

Условия для возведения подвала

Основным условием для строительства подвала является низкий уровень залегания грунтовых вод. Если они расположены слишком близко к поверхности, в подвале будет сыро, на бетонный пол будут воздействовать нагрузки пучения.

Учитывая большую площадь, их величина может оказаться критической и деформировать основание вместе с бетонной плитой. Если глубина залегания грунтовых вод находится слишком близко к полу подвала, сезонные колебания могут спровоцировать резкий подъем нагрузок, последствия от которого могут быть весьма плачевными.

В таких условиях следует предусмотреть качественный котлована.

Какая должна быть глубина заложения ленточного фундамента

Для строительства подвала необходимо погружение ленты в грунт на глубину ниже уровня промерзания. Это минимальное значение, на практике чаще всего руководствуются высотой подвала, толщиной слоя песчаной подготовки и бетонного пола.

В сумме возможна глубина заложения ленты, превышающая 2 м. Необходимо учитывать, что при таких условиях боковая поверхность ленты имеет большую площадь, что способствует увеличению горизонтальных нагрузок на нее с внешней стороны.

Уменьшить их величину можно только расширением котлована и увеличением слоя засыпки пазух, компенсирующего давление и выполняющего дренирующие функции. Увеличивается объем гидроизоляционных работ и общий расход стройматериалов, особенно при наличии бетонного .

Расчет конструкции подвала должен выполняться грамотным специалистом, действовать «как у соседа» в данном случае слишком рискованно.

Возведение над частью дома и над всей площадью

Ленточный фундамент позволяет создать подвальное помещение как под всем домом по периметру внешних стен, так и под его частью.

Имеются отдельные случаи постройки подземных помещений, превышающих размерами надземную часть дома, но они требуют отдельного рассмотрения из-за сложности расчетов и строительства.

В большинстве случаев, когда размер подвала меньше, чем общая площадь основания, глубина ленты принимается по условиям параметров постройки. Для подвального помещения выкапывается отдельный котлован с более глубоким фундамента, образующим достаточную высоту помещения

Котлован вписан в общий периметр ленты. Этот вариант используется в тех случаях, если имеется возможность использования варианта ленты.

При необходимости строительства полноценного заглубленного фундамента, подвальное помещение образуют путем вынимания грунта в нужном участке ленты.

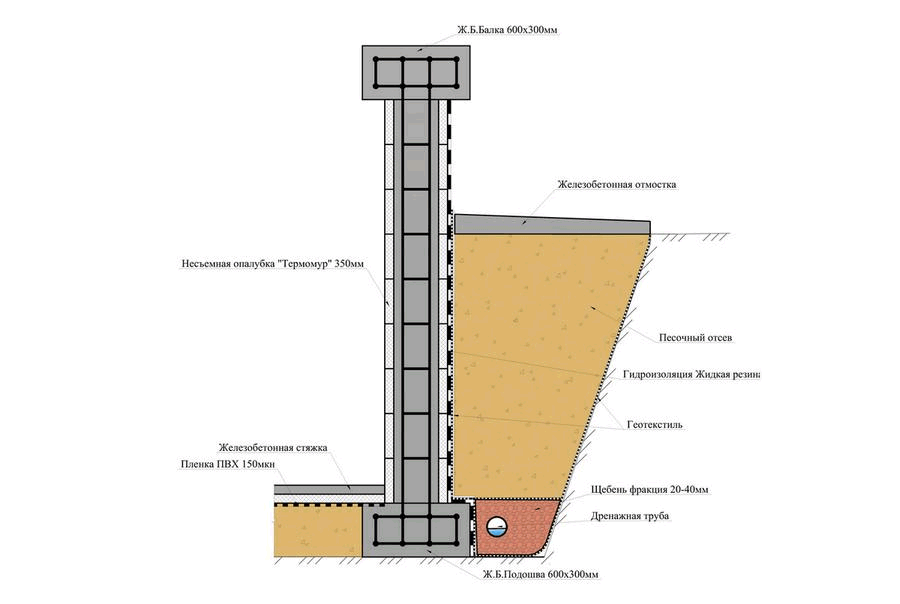

Гидроизоляция

Отсечка ленты от контакта с водой является обязательным элементом, способствующим сохранению рабочих качеств материала и увеличению срока службы основания. Традиционным методом , применяющимся уже много десятилетий, является нанесение на боковые поверхности слоя нагретого (расплавленного ) гудрона.

Для отсечки горизонтальных поверхностей используется двойной слой рубероида, проклеенный внутри битумной мастикой. Нижний слой укладывается перед установкой армпояса, а верхний наносится после выдержки и затвердения материала.

Современные материала для гидроизоляции позволяют образовать качественную защиту бетона от влаги. Наиболее эффективными считаются пропитки, проникающие в поверхностный слой материала и полностью исключающие возможность капиллярного проникновения в него воды.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство строителей пока не доверяют новым и мало испытанным средствам, предпочитая проверенные методики — нанесение слоя битумной мастики или горячего гудрона.

Общая схема монтажа

Строительство подвалов ведется одновременно с возведением общего фундамента. Это позволяет получить прочное, монолитное основание, обладающее максимальной несущей способностью и устойчивостью к внешним нагрузкам.

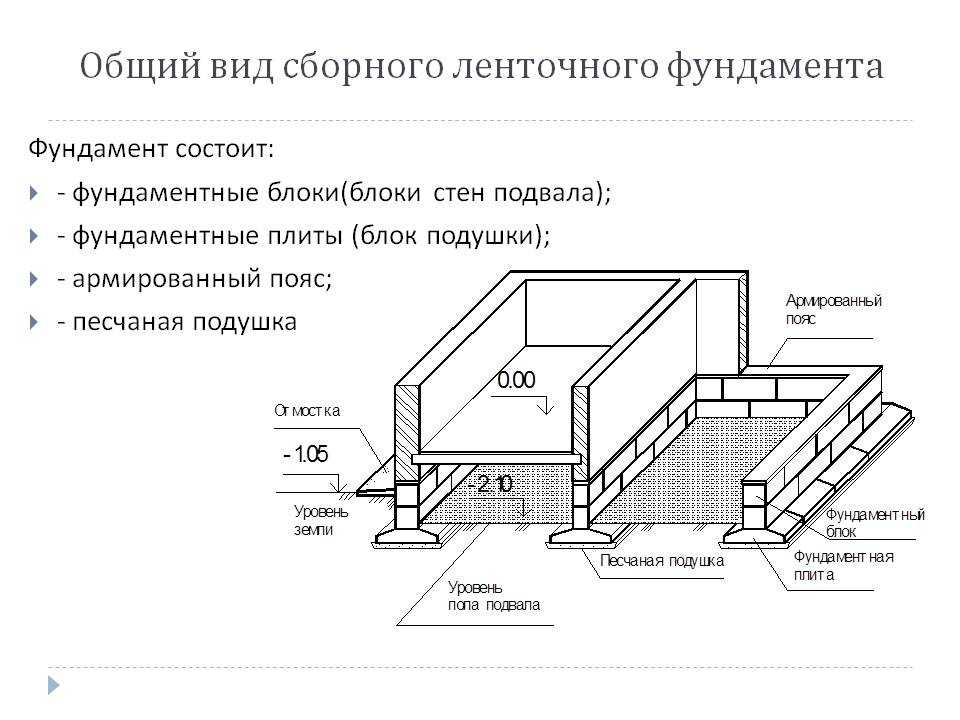

Существует методика с подвальными помещениями, при которой используются фундаментные блоки (ФБС), но эту технологию преимущественно применяют для возведения массивных многоэтажных зданий.

Рассмотрим порядок действий при заливке монолитной бетонной ленты:

• Подготовка участка, разметка, рытье котлована.
• Подготовка траншеи под ленту на дне котлована.
• Создание слоя песчаной засыпки.
• Укладка слоя гидроизоляции.
• Монтаж опалубки.
• Создание арматурного каркаса.
• бетона.
• Выдержка бетонной ленты до полного застывания материала.
• Распалубка, нанесение гидроизоляции.
• Дальнейшие работы.

Порядок действий указан схематично, без подробностей. Детали зависят от конкретных условий, гидрогеологической обстановки, состава грунта и т.д.

Может понадобиться несколько дополнительных действий — дренаж, или прочие операции, которые применяются по необходимости и согласно проектным данным.

Монтаж опалубки

обычно производится прямо на площадке. Материалом служит древесина (обрезная доска толщиной 25-40 мм) или фанера

Собранные щиты устанавливаются на своих местах, выравниваются по осям ленты и фиксируются упорами с шагом 0,7-1,2 м. Расстояние между ними определяет толщину ленты и фиксируется поперечинами. При сборке необходимо обеспечивать максимальную плотность.

Щели или зазоры размером более 3 мм не допускаются. При появлении больших щелей используют паклю или забивают зазоры деревянными рейками. Монтаж опалубки выполняется аккуратно и прочно, чтобы при заливке имелась возможность противостоять нагрузкам и весу бетона.

ВАЖНО!

Фанерная опалубка позволяет получить максимальное качество ленты, более простую и герметичную конструкцию.

Выбираем арматуру и ее диаметр

Диаметр арматурных стержней, используемых на ленточных основаниях, зависит от ширины бетонной полосы. Обычно применяются прутки диаметром 10-14 мм (рабочие) и 6-8 мм (гладкие, вспомогательные).

При ширине ленты до 20 см обычно применяют пруток 10 мм, а при толщине полосы до 30 см используются стержни диаметром 12 мм.

Для лент толщиной больше 30 см применяется диаметром 14 мм, но такие параметры в частном домостроении встречаются редко. Наиболее распространены стержни 12 мм, способные обеспечить устойчивость практически любых конструкций ленты при малоэтажном строительстве.

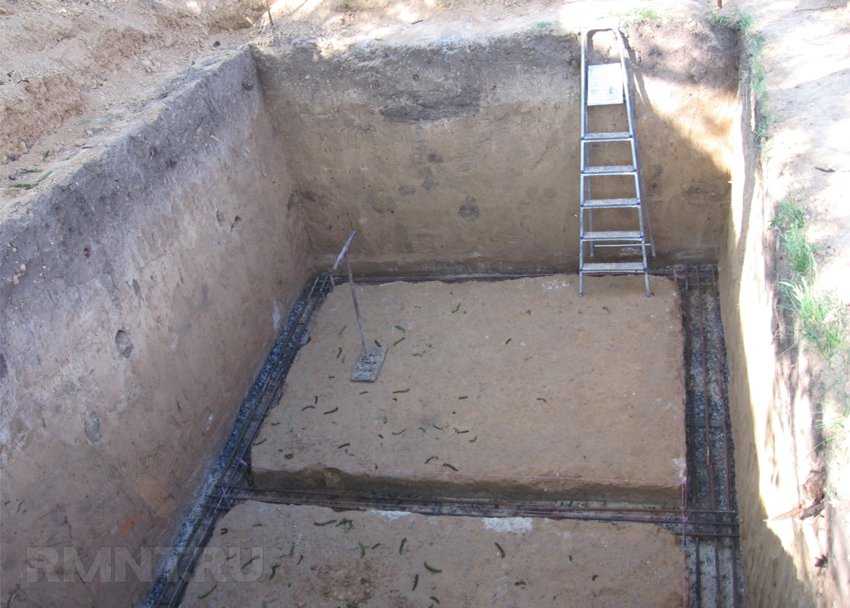

Армирование

Арматурный каркас представляет собой пространственную решетку, размещенную внутри ленты. Параметры армпояса выбираются из стержней на 2-5 см внутрь бетона. При высоте подвала около 2 м пояс обычно состоит из двух решеток, состоящих из 3-4 рядов горизонтальных (рабочих) стержней с оребрением.

Они принимают на себя осевые растягивающие нагрузки по всем направлениям, стабилизируя и укрепляя ленту.

Все нагрузки, как вертикальные, так и горизонтальные (направленные на боковые стены ленты) будут компенсированы рабочими стержнями, а гладкая арматура используется только для фиксации их в нужном положении до момента заливки бетона.

Вязка арматуры

Сборка армпояса, как правило, производится методом вязки мягкой отожженной проволокой. Такой метод соединения не требует подключения к сети электропитания и позволяет получить достаточно прочное соединение элементов.

Вязка производится методом скрутки двух прутков в перекрестном или продольном направлении. Кусок проволоки, сложенный вдвое, охватывает место соединения, после чего специальный крючок зацепляет петлю и вращательным движением делает плотную скрутку.

Для этого не требуется обладание особым умением, навык приобретается очень быстро.

Заливка

производится с нескольких точек, чтобы обеспечить равномерность и монолитность ленты. Рекомендуется использовать не ниже М200 или М250, позволяющие получить качественный и устойчивый к нагрузкам бетонный монолит.

Перед началом работ следует все подготовить и организовать доставку бетона, чтобы все работы закончить за один раз. Наличие холодных швов резко снижает качество ленты, создавая угрозу всей постройке.

После заливки производится штыкование или обработка вибромашиной, удаляющей мелкие пузырьки воздуха. Выдержка бетона длится 28 дней. Первые 3 дня каждые 4 часа ленту поливают водой, после чего накрывают полиэтиленом.

ОБРАТИТЕ ВНИМАНИЕ!

Затем 7 дней полив производят трижды в сутки. Опалубку можно снимать через 10 дней после заливки.

Завершающие этапы работы

После завершения выдержки поверхность ленты покрывают слоем гидроизоляции, утепляют (при необходимости) и засыпают пазухи. После уплотнения слоя засыпки производится заливка бетонной отмостки, отсекающей пазухи от контактов с дождевой водой, стекающей со стен или из водостоков.

Это позволяет существенно снизить возможность проникновения влаги в слой засыпки и разгружает дренажную систему.

Вентиляция

Вентиляционные отверстия (продухи) делаются в верхней части ленты по коротким сторонам периметра. Они располагаются попарно, напротив друг друга по углам и равномерно по всей длине с шагом 1,5-2 м.

Эти отверстия организуют воздухообмен подвального пространства, выводящий излишнюю влажность и способствующий просушке стен, устранению плесени, грибка и прочих нежелательных проявлений.

Рекомендуется закладывать на стадии создания опалубки, но возможно и более позднее изготовление отверстий путем бурения боковых стен ленты.

Полезное видео

В данном видео вы узнаете, как возвести монолитный ленточный фундамент с подвалом:

Заключение

Строительство подвала позволяет значительно увеличить полезную площадь дома, создать место для мастерской, хранилища или прочих нужд.

Для создания подвала потребуется большое количество материалов и земляных работ, поэтому необходимо заранее подготовить место для складирования вынутого грунта, а также быть готовым к повышенным финансовым расходам.

Технология строительства мало отличается от методики создания обычной ленты, разница лишь в высоте стен и объемах работ по утеплению и гидроизоляции.

Рекомендуется поручить работу опытным строителям, или, как минимум, привлекать их для консультаций по всем этапам работ.

Погреб в доме с ленточным фундаментом: технология строительства подвала

Содержание

• 1 Условия для строительства
• 2 Особенности строительства подвала
• 3 Пошаговая инструкция по возведению погреба

Для жильцов частного дома погреб – это предмет первой необходимости. Такое помещение, вырытое под землей, благодаря своему микроклимату, позволяет хранить продукты питания и консервацию в любое время года. В прошлом, таким подвалом заменяли холодильники, если в населенном пункте не было электричества. Сегодня погреб в частном строительстве так же востребован, как и раньше, и его прямое назначение – хранение продуктов. Подвал же может использоваться в абсолютно разных целях, например, как технический этаж.

Для строительства погреба и подвала желательно нанять специалиста, так как подобные работы имеют массу подводных камней. Но можно обойтись и своими руками, при соблюдении определенных правил.

Условия для строительства

Погреб, в отличие от традиционного подвала обладает меньшими размерами, а его строительство можно проводить после возведения дома. Устройство такого помещения внутри существующего жилья возможно лишь в том случае, если строение располагается на ленточном фундаменте. В домах с монолитной плитой строительство погреба невозможно. В таких случаях подполы обустраивают только за пределами фундамента дома, например, в пристройках.

Для уменьшения потери тепла входная дверь погреба должна быть утеплена. Над погребом желательно наличие строения, такого как сарай или переходное помещение, чтобы была возможность вентиляции и сушки подвала. Для постоянной вентиляции и поддержания микроклимата нужно делать специальные отверстия и ниши в стенах.

Следуя рекомендациям, размеры не должны превышать 3*3 м. Глубина ограничивается составом грунта и уровнем грунтовых вод.

Строить погреб лучше всего в летнее время года, так как грунтовые воды в это период находятся на относительно низком уровне, а количество осадков – минимальное.

Особенности строительства подвала

Строительство любого подпола в доме начинается с рытья котлована. Во время проведения землеройных работ следует соблюдать меры безопасности, и не допускать обвала стен котлована, для чего нужно укреплять стены распорками, сетками и прочими приспособлениями.

После того как котлован вырыт, нужно приступать к возведению фундамента. Стоит отметить, что для погреба фундамент может быть как ленточным, так и монолитным. Первый – наиболее дешевый, требует меньших трудозатрат и материалов, однако, его строительство представляется возможным только при отсутствии пучинистых грунтов. Если же на дне подвала грунт пучинистый, то придется возводить монолитную плиту.

Если погреб строится в строении, которое стоит на ленточном фундаменте, то у такого подпола должна обязательно быть монолитная плита. Такой фундамент стоит дорого, так как на него расходуется много материала, однако, он полностью предотвратит подтопление грунтовыми водами и послужит хорошим основанием для возведения стен.

Для строительства монолитной плиты используются материалы:

1. Бетон, это основной материал для плиты. Если нет возможности заказать его на производстве, то можно изготовить самому, для чего дополнительно потребуются бетономешалка, песок, щебень, вода и цемент марки не ниже М100.
2. Ребристая арматура, из которой вяжут каркас, а также проволока для ее соединения.
3. Материал для создания опалубки – деревянные щиты или доска.

При наличии пучинистого грунта, его желательно удалить и заменить песком крупной фракции или гравийно-песчаной смесью, чтобы влага не подходила близко к монолитной плите. Для монолитной плиты котлован нужно рыть на полметра глубже расчетной отметки пола подвала.

После того как песчаное дно будет выровнено по уровню и уплотнено, ему необходимо дать просохнуть. Песчаное дно желательно застелить полиэтиленовой пленкой, после чего засыпать 5 см песка и около 10 см щебня мелкой фракции. Каждый слой следует уплотнить по отдельности. Если не устроить подобный дренажный слой, то верх будет сохнуть быстрее, чем низ, что в итоге приведет к возникновению трещин. Такую работу придется переделать, так как через эти трещины подвал будет постоянно затапливаться грунтовыми водами.

Видео о том, что необходимо учитывать при строительстве:

Пошаговая инструкция по возведению погреба

После подготовки основания нужно сделать арматурный каркас, для чего нарезанные арматурные прутья следует уложить по всей площади внутри фундамента, соблюдая расчетный шаг ячейки. После того как прутья арматуры будут связаны монтажной проволокой в единый каркас, под него следует подложить кирпичи или распорки, чтобы каркас не лежал на земле. Технологией строительства предусматривается каркас, который должен состоять из двух ярусов, каждый из которых должен быть удален от поверхности земли или монолитной плиты минимум на 5 см.

Когда каркас уложен, можно приступать к устройству опалубки. Ее желательно делать из деревянных щитов с водонепроницаемым покрытием, в случае их отсутствия, сойдет и опалубка из досок, но ее внутреннюю поверхность желательно обтянуть полиэтиленом, чтобы предотвратить быструю потерю влаги бетоном. Опалубка должна быть немного выше уровня фундамента.

Теперь остается только залить бетонную смесь по всей поверхности. Лить фундамент нужно весь сразу, не давая застывать отдельным участкам. Для удаления пор и пустот желательно воспользоваться глубинным вибратором или виброрейкой. После укладки, бетонную поверхность выравнивают, придавая нужные уклоны, в случае такой необходимости. Первые несколько дней поверхность плиты рекомендуется смачивать водой, для предотвращения неравномерного высыхания верхней и нижней части плиты. Для полного затвердевания потребуется до 6 дней.

После того как фундамент затвердеет, можно возводить стены и перекрытие. Самым лучшим материалом для стен подвала считается морозостойкий кирпич. Но это один из самых дорогих вариантов, поэтому сегодня стены возводят из сборных конструкций, которые стоят намного дешевле. В качестве материала для перекрытия подойдет обычная доска, которую необходимо будет утеплить и обработать полимерными материалами.

https://www.youtube.com/watch?v=bnLAtLKYiEw

Фундаменты из плотных или матовых материалов. Понятие о строительстве зданий

Фундамент из плотных материалов, также называемый матовым фундаментом, представляет собой непрерывную плиту, опирающуюся на почву, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на земля.

Сплошной фундамент часто используется при слабом грунте, так как он распределяет вес здания по всей площади здания, а не на более мелкие зоны (как отдельные фундаменты) или в отдельных точках (как свайные фундаменты). Это снижает стресс на почву.

Концепция напряжения очень важна для гражданского строительства. Стресс — это просто вес, разделенный на площадь. Например, если здание размером 5 х 5 весит 50 тонн, и имеет ростверк, то нагрузка на грунт составляет вес/площадь = 50/25 = 2 тонны на квадратный метр.

Если бы одно и то же здание поддерживалось, скажем, четырьмя отдельными опорами, каждая размером 1 х 1 м, то общая площадь фундамента составила бы 4 м2, а нагрузка на грунт составила бы 50/16, что составляет около 12,5 тонн на квадратный метр. Таким образом, увеличение общей площади фундамента может значительно снизить нагрузку на почву, которая представляет собой не что иное, как вес на квадратный метр.

Плотный фундамент также очень хорош для подвалов. Фундаменты создаются путем выкапывания почвы, чтобы найти прочную, компактную, ненарушенную естественную почву, которая находится как минимум на несколько футов ниже уровня земли. Эта почва намного прочнее, чем рыхлая почва на поверхности. Если мы соорудим плотный фундамент, скажем, на глубине 10 футов под землей и построим бетонные стены по периметру, получится отличный подвал. Поэтому инженер, проектирующий здание с цокольным этажом, будет склонен выбирать ростверк среди других типов фундаментов.

как построить плотный или матовый фундамент

Плотный фундамент строится путем выкапывания земли до однородного плоского уровня.

Затем на землю укладывается водонепроницаемый пластиковый лист и заливается тонкий 3-дюймовый слой простого цементобетона (PCC) только для создания идеально плоского и ровного основания для фундамента.

​После этого гидроизоляционный слой После того, как вся сталь установлена ​​на место, заливается бетон до желаемой толщины, которая обычно находится в диапазоне от 200 мм (8 дюймов) до 300 мм (12 мм). «) толщиной для небольших зданий: она может быть намного толще, если необходимо перевозить тяжелые грузы.

гидроизоляция подвалов Подвалы часто простираются на несколько этажей под землю. Почва или камень вокруг фундамента могут легко пропитаться водой. Эта вода будет просачиваться в здание, если здание не будет должным образом гидроизолировано, так как бетон не является водонепроницаемым (он пропускает воду). Поэтому проектированию гидроизоляции подвалов инженеры уделяют большое внимание, так как после того, как это сделано, нет возможности отремонтировать его, поэтому оно должно быть выполнено в совершенстве во время строительства.   Лучший способ сделать это — обернуть внешнюю часть подвала водонепроницаемым слоем, называемым гидроизоляционной мембраной. Он должен покрывать дно и все стороны подвала и должен располагаться между почвой и бетоном, чтобы бетон всегда оставался сухим. Гидроизоляционная мембрана также должна быть физически прочной, так как поверх нее будет сооружаться плот, на который будет давить вес здания. Этот слой также служит для химической изоляции здания, поскольку почва может содержать химические вещества, которые в долгосрочной перспективе отрицательно влияют на бетон.   В некоторых случаях инженеры разрабатывают способ удаления воды из почвы под фундаментом всякий раз, когда она накапливается. Хотя это звучит сложно, решение довольно простое: во время строительства перфорированные трубы укладываются в грунт на несколько дюймов ниже бетонного основания . Они обернуты геотекстилем , который представляет собой ткань, пропускающую воду, но не частицы почвы. Затем вокруг труб укладывают каменную крошку, чтобы пропускать воду, но не почву. Затем строится плот. Затем трубы поворачиваются, чтобы следовать за стенами подвала и появляться над землей. Позже, если инженеры подозревают, что в почве вокруг подвала много воды, они могут удалить ее, прикрепив насосы к трубам и откачав воду.

понятие поднятия

При работе с подвалами необходимо понимать понятие поднятия . Поднятие происходит, когда почва за пределами подвала насыщается водой, скажем, в период очень сильного дождя. Затем подвал начинает действовать как корабль, плывущий по морю воды. Вода будет воздействовать на фундамент с силой вверх .

В случае, если эта направленная вверх сила уравновешивается сильной направленной вниз силой, такой как вес многих этажей над подвалом, проблемы нет. Если, однако, нет уравновешивающей силы, как это может быть в том случае, если фундамент только что построен, а над ним ничего нет, то направленная вверх сила может быть достаточно сильной, чтобы поднять фундамент из земли, полностью разрушив его и нанося большой ущерб.

коврики для улучшения грунта

Больше информации скоро…

больше информации

ссылки

http://www. haywardbaker.com/projects/1-seaport-residences

​

Введение в фонды

утеплитель — Как утеплить ленточный фундамент снизу?

спросил 8 лет, 6 месяцев назад

Изменено 7 лет, 3 месяца назад

Просмотрено 618 раз

При строительстве ленточного фундамента (бетонная стена, начинающаяся в нескольких футах от земли) я должен изолировать его от влаги, потому что иначе влага попадет в фундамент и в подвал. Изолировать стороны относительно легко — когда стена готова, я могу приклеить на стену что-нибудь вроде рубероида или покрасить смолой.

А как насчет нижней части стены фундамента? Я не могу покрасить низ стены или приклеить что-либо к низу стены до того, как стена будет там, а когда стена есть, она сильно прижата к земле, и я ничего не могу сделать с ее низом. Это своего рода проблема курицы и яйца.

Как выполняется гидроизоляция нижней стороны ленточного фундамента?

• изоляция
• бетон
• фундамент
• влага

У меня есть сомнения, что вы ясно выражаете свои мысли или, так , что вы понимаете концепцию, что бетон не против воды немного (если вы просто строите стена, а не фундамент, закрывающий заглубленное пространство, как обычно для здания, куда девается вода, вызывающая у вас проблемы, в землю?)

В любом случае перед заливкой бетона на основание можно постелить лист пластика. Но я сильно сомневаюсь, что вам нужно делать ту или иную гидроизоляцию, если вы просто закладываете фундамент отдельно стоящей стены. Если это не то, что вы делаете, попробуйте еще раз объяснить, что вы делаете, пожалуйста (отредактируйте свой вопрос), так как это похоже на то, что вы описываете с помощью «ленточного фундамента»

Если вы строите обычный, объемный стены фундамента, можно и под всю площадь пола проложить пластик или резину ЭДПМ, но главное проложить дренажную трубу снаружи фундамента, чуть ниже уровня пола для отвода воды из площади фундамента — в зависимости от одних только пленок или покрытий склонность к выходу из строя из-за высокого давления воды — удаление основной массы воды является наиболее эффективным методом предотвращения попадания воды в подвал.
