Габионы своими руками: пошаговая инструкция

Габионные конструкции представляют собой сооружения из камней, уложенных в контейнер из металлической (реже пластиковой) сетки. Они могут служить в качестве подпорных стенок, укрепления берегов водоемов и откосов, элементов для сооружения дамб. Чтобы правильно изготовить габионы своими руками необходимо изучить технологию скрепления сеток и их элементов между собой, а также требования к материалам.

Содержание статьи

Подпорная стенка (габионы): пошаговая инструкция

При возведении конструкций необходимо руководствоваться ВСН-АПК 2.30.05.001 03. По нормативным документам существует два вида стенок из габионов:

  • массивные;
  • с армирующей панелью.

Чаще всего используется первый вариант. Для создания такого элемента потребуются коробчатые габионы. Иногда в качестве фундамента под стену используют плоские (тюфячные габионы). Массивная конструкция удерживает грунт за счет собственной массы.

При изготовлении подпорной стенки из габионов необходимо учитывать некоторые требования:

  • При проектировании сооружений с высоким уровнем ответственности выполняют расчет. При расчете проверяют устойчивость стенки, подбирают ее сечение в зависимости от высоты и характеристик грунта. Проверка на устойчивость включает в себя расчеты на сдвиг, опрокидывание и возможность выхода из строя опорной части габиона. Для частного строительства при небольшой высоте конструкции расчет можно не выполнять, ширину берут «на глаз».
  • При достаточно большой длине стены необходимо обеспечить ее жесткость в вертикальной плоскости. Для повышения устойчивости конструкцию делают ступенчатой с широким основанием и постепенным сужением кверху. Также можно предусмотреть поперечные элементы.
  • Высота габиона не должна превышать 7—8 метров. При необходимости устройства стенки большей высоты по нормативным документам требуется наличие берм. Берма — это горизонтальный участок откоса сравнительно большой ширины.

Схема устройства подпорной стенки из габионов.

  • Верхние габионы не должны свешиваться над нижними более чем на 15 см.
  • При укладке габионов (контейнеров из сетки) необходимо соблюдать перевязку. Минимальное смещение вертикальных швов одного ряда относительно другого составляет 25 см.
  • Габионы наполняют каменным материалом на 2—5 см выше отметки контейнера. Это необходимо из-за частичного самоуплотнения камней при строительстве при воздействии вертикальных нагружающих сил.
  • Невысокие подпорные стенки можно устанавливать на уплотненный грунт основания. Перед началом работ площадку требуется расчистить и выровнять. При высоте конструкции более 1 м необходимо предусмотреть фундамент. Он может быть изготовлен из плоских габионов, под которые предусматривается песчано—гравийная подсыпка.  Фундамент также может быть залит из бетона. Часто не обойтись без устройства дренажа в основании.

Совет! Для стабилизации грунта можно подкладывать под габионы геотекстиль. Часто этот материал применяют при укладке тюфячных элементов.

Перед началом работ необходимо подготовить материалы и конструкции. Для изготовления подпорных стенок рекомендуется использовать коробчатые габионы из сетки двойного кручения с диафрагмами, обеспечивающими большую жесткость. Металлическая сетка должна иметь защиту от коррозии.

Контейнеры для габионов из сетки можно купить готовыми. Поставляются такие изделия в сложенном плоском виде. Они могут быть из рабицы или сварной сетки. В сварных изделиях все элементы обычно уже соединены между собой.

Для вязки рабицы рекомендуется выбирать проволоку двойного кручения с аниткоррозийным покрытием. Очень важно при покупке обращать внимание на качество проволоки, как для основной конструкции, так и для соединений. Требуется закупить большее количество материалов, чем требуется, особенно если такая работа выполняется впервые. Запас должен составлять 5—15% в зависимости от опыта мастера.

Контейнеры из сварной сетки в сложенном виде.

К работе по возведению подпорной стенки из габионов не рекомендуется приступать в одиночку. Это не затрагивает небольшие конструкции ландшафтного дизайна. Для выполнения работ потребуются следующие виды инструментов и материалов:

  • готовые контейнеры для габионов;
  • каменный заполнитель;
  • вязальная проволока хорошего качества;
  • анкера;
  • монтировки, молотки и лопата.

В качестве инструмента для скрепления деталей можно использовать специальный габионный степлер. Он может быть механическим или пневматическим. Они существенно сокращают временные затраты на выполнение работ. Вместо вязальной проволоки в этом случае для скрепления сеток применяются специальные скобы в виде колец. Скобы изготавливают из габионной проволоки диаметром 3 мм с цинковым или гальфановым покрытием, поставляются в ленте (обойме), которая устанавливается в степлер.

При соединении элементов вручную проволокой, она заводится змейкой (расстояние между витками 10 см) по кромке двух скрепляемых элементов. Этот процесс требует серьезных трудовых и временных затрат, но позволит сэкономить денежные средства. Необходимое количество проволоки или скоб определяют в зависимости от массы контейнеров и составляет 5—7%.

Инструкция по устройству габионов.

В общем случае выполнение работ по изготовлению габионов выглядит следующим образом:

  1. Распаковка готовых контейнеров. Далее один из элементов укладывают на ровную поверхность, поднимают и выпрямляют боковые стенки, проверяют ровность деталей и геометрическую форму сетки. Если днище, стенки и крышка не связаны, их соединяют между собой степлером или проволокой.
  2. На следующем этапе устанавливают (при необходимости) диафрагмы. Их шаг чаще всего составляет 75 или 100 см. Диафрагмы вяжут со стенками и днищем.
  3. Проверяют расположение плоскостей и углов короба. В перечисленном выше порядке нужно собрать несколько элементов, из которых будет изготовлен первый ряд габиона.
  4. Несколько готовых контейнеров располагают в ряд.
    При необходимости их скрепляют с грунтом или между собой анкерами и кольцами.
  5. Следующим этапом выполняют заполнение контейнеров первого ряда каменным материалом. Камни необходимо укладывать плотно. Объем заполняется в несколько приемов (для контейнеров высотой 50 см — в два, высотой 100 см — в три). После засыпки каждого слоя выполняют усиление конструкции за счет связей из вязальной проволоки. Ими фиксируют расположение стенок относительно друг друга.
  6. После заполнения сетки закрывают крышку и закрепляют ее скобами или проволокой.
  7. Все перечисленные выше действия повторяют для следующего ряда габионов. Верхние и нижние контейнеры связывают между собой по углам или в местах крепления диафрагм.

Фото подпорной стены из габионов.

Совет! При необходимости выполнить ряд в несколько приемов, последний контейнер оставляют незаполненным. К нему по периметру боковой грани необходимо будет прикрепить следующий элемент. Сделать это при уложенных внутрь камнях практически невозможно.

После завершения монтажа стены выполняют обратную засыпку. Делать это можно вручную (при небольших объемах) или с применением специальной техники. Размещать экскаватор на склоне необходимо с осторожностью. Материал обратной засыпки — песок средней или крупной фракции с послойным уплотнением.

Забор из габионов: пошаговая инструкция

Забор изготавливается по тому же принципу, что и подпорная стенка. Прочностные требования к конструкции часто снижены, а эстетические, наоборот, повышаются. Вместо сетки-рабицы часто используют каркасы из стальных прутов.

Перед устройством забора необходимо подготовить фундамент. Часто его делают железобетонным ленточным. Размеры назначают в зависимости от высоты забора и характеристик грунта.

В среднем будет достаточно ленты высотой 25—30 см. Ширина назначается в равной ширине будущего ограждения.

Совет! При необходимости ширина фундамента может быть меньшей, но здесь необходимо соблюдать упомянутое ранее правило: габионы не должны свешиваться над нижележащей конструкцией более чем на 15 см.

Фото забора из габионов.

Пошаговая инструкция по изготовлению забора из габионов выглядит следующим образом:

  1. Изготовление фундамента (для конструкций высотой 1 м и более) или уплотнение основания (для забора ниже 1 м).
  2. Раскладывание готовых сеток для габионов на ровной поверхности. Соединение элементов контейнера между собой (технология и инструменты такие же, как для подпорных стенок).
  3. Установка первого ряда пустых контейнеров в проектное положение, соединение их между собой. Засыпка каменного материала.
  4. Изготовление вышележащего ряда.

Технология сооружения забора из габионов не имеет принципиальных отличий от подпорных стенок. Различия есть только в геометрических размерах и требованиях к прочности и устойчивости.

Выбор каменного материала

Коробчатые контейнеры заполняют камнями с размерами 15—25 см. Для плоских элементов, которые используются в качестве основания, необходимо подобрать заполнитель с фракцией 8,5—15 см.

Материал подбирают в зависимости от эстетических требований. Чтобы обеспечить забору или подпорной стенке привлекательный внешний вид, лицевые грани можно выложить крупными аккуратными камнями, а на основном объеме использовать более дешевый заполнитель. Допускается применение местных материалов, например, гравия или щебня (при условии соблюдения рекомендуемых размеров фракции).

Долговечность конструкции

Контейнер из рабицы.

Срок службы габионов зависит долговечности каркаса. При сооружении подпорной стенки или забора стоит учитывать необходимую долговечность и грамотно выбрать антикоррозийное покрытие для проволоки. Можно привести следующие значения:

  • контейнеры из проволоки с цинковым покрытием прослужат минимум 35 лет;
  • с покрытием из гальфана — минимум 75 лет;
  • при использовании одновременно антикоррозийного покрытия и полимерной оболочки минимальная долговечность составляет более 75 лет.

Качество и долговечность габионной конструкции любого типа в большей степени зависит от качества контейнера и вязальной проволоки. По этой причине указанным материалам необходимо уделять особое внимание при покупке.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Подпорная стенка из бетона: устройство, чертежи

Для укрепления крутых склонов или сопряжения участков при перепадах рельефа хорошим вариантом станет подпорная стенка из бетона. В большинстве случаев их устройство предполагает наличие лестниц и площадок. С помощью подпорных стен можно решить вопрос организации пространства, обозначить границы композиционных участков, повысить масштабное восприятие, создать разнообразные ландшафтные композиции.

Бетонная подпорная стенка служит для укрепления крутых склонов или сопряжения участков.

Особенности подпорных конструкций

Подпорная стена, выполненная из любых материалов, должна иметь фундамент, собственно тело стенки и водоотвод. Глубина фундамента зависит от высоты конструкции, но в любом случае его ширина должна быть больше ширины тела стенки примерно на 20 см для обеспечения требуемой прочности и устойчивости.

Конструкции подпорных стенок.

Тело стены должно иметь небольшой уклон для стока атмосферных вод в специальную водоотводящую канавку. После возведения подпорки пространство, оставшееся между ней и грунтом, заполняют крупнозернистым песком. Для удаления излишков грунтовых вод и осадков, предотвращения излишнего переувлажнения конструкции вдоль стенки на уровне фундамента укладывают асбестоцементную трубу (диаметр 100 мм).

В строительстве подпорных стенок используют два метода кладки:

Сухая кладка. Подпорная стена возводится путем укладывания друг на друга плит или больших камней на подготовленный фундамент. При этом какие-либо скрепляющие растворы не используются. При использовании камней самые большие укладываются рядами в шахматном порядке, а пространство между ними заполняют более мелкими камушками и засыпают цементно-песчаной смесью. Этот способ можно использовать для стен, высота которых не превышает 80 см.

Влажная кладка. Для получения прочной конструкции, способной выдержать значительное давление земляных масс, нужно скреплять плитки, камни или кирпич цементно-известковым раствором. Таким образом можно строить подпорные стенки высотой до 5-6 метров.

Чаще всего в качестве строительного материала используют долговечные и прочные природные камни:

Схемы разрушения подпорных стенок.

  • бут;
  • булыжник;
  • гранит;
  • известняк.

Иногда камни могут быть обработаны и обтесаны для придания им формы плит, что облегчает строительные работы. Для невысоких стенок, выполняющих больше декоративную функцию, может использоваться древесина, кирпич, устраиваются стенки из бетона (монолит).

Чтобы уберечь конструкции от преждевременного разрушения, на внутреннюю сторону стенок нужно наклеить слой кровельного толя или рубероида при помощи разогретой битумной мастики. Если грунт сухой, то будет достаточно просто покрыть стенку со стороны склона битумом, нанеся его в два слоя.

Вернуться к оглавлению

Бетонные подпорные стенки

Бетонные стенки имеют прекрасные технические характеристики и при этом не требуют глубокого фундамента, имеют сравнительно небольшую толщину.

Этот тип стенок имеет два варианта:

  • бутобетонные;
  • монолитные железобетонные.

Фундамент заглубляют не более чем на 20-25 см, а необходимая прочность достигается при толщине в 10 см бетонной стены и 25 см — бутобетонной.

Эскизный проект подпорной стенки.

Для заливки монолита необходима опалубка, для которой используют специальные щиты при ломаной конфигурации или же ее собирают на месте заливки из досок при криволинейной форме. Доски и щиты обязательно укрепляют с наружной стороны подпорками, чтобы опалубка выдержала давление залитого бетона. Внутри устанавливаются два армирующих ряда из сетки, можно использовать металлические прутки или обрезки труб, связав их между собой проволокой. Кроме арматуры, на высоте 5 см от земли закладывают пластмассовые трубки, чтобы обеспечить отвод собирающейся за стенкой воды. Расстояние между трубками — примерно 1 метр. Следует помнить, что для получения гладкой наружной поверхности стенки, опалубку внутри обшивают рубероидом или фанерой.

Бутобетонная стенка не нуждается в армировании. Ее устройство позволяет сэкономить цемент, так как значительный объем тела стенки составят камни. Первый ряд укладывают насухо, образовавшиеся пустоты засыпают щебнем и только потом заливают сверху раствор. Потом снова укладывают ряд камней, утапливая их в растворе, и продолжают работу до тех пор, пока опалубка не будет полностью залита. Как и в монолитных стенках, в бутобетонных конструкциях закладывают трубки для отвода воды.

Вернуться к оглавлению

Кирпичные подпорные стены

Кирпичные стенки устраивают, как правило, вблизи дома из-за высокой декоративности. Особенно красиво они смотрятся, если такой же кирпич использован в отделке фасада или, например, для столбиков забора. Прочные подпорные стены получаются только из глиняного нормального или морозоустойчивого кирпича пластического прессования. Силикатный и пустотелый кирпич для такой кладки не подходит. Сама кладка может выполняться разными способами.

Схема армирования подпорной стенки из бетона.

Толщина кирпичной стенки зависит от ее высоты. К примеру, стенка в восемь рядов кирпича, а это примерно 60 см, может иметь толщину 102,5 мм — в полкирпича. При увеличении высоты подпорки делают в один или полтора кирпича, что соответственно составит 215 и 327,5 мм. Примерное количество материала можно подсчитать исходя из того, что 1 тыс. кирпичей хватит для 16 метров квадратных стены, сложенной в полкирпича, или 8 метров квадратных для стены в один кирпич.

В первом ряду обязательно устраивают дренажные отверстия или укладывают пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды. Также в процессе кладки специалисты рекомендуют выполнять расшивку швов, делая их выпуклыми или же вровень с самой кладкой. Утапливать швы вглубь кладки нежелательно.

Вернуться к оглавлению

Деревянные подпорные конструкции

Проще всего сделать самостоятельно подпорную стену из дерева. Для этого подойдут бревна, толщина которых составляет примерно 15-18 см, а высота зависит от конкретных условий участка и требуемого конечного результата. При этом следует учитывать, что прочная бревенчатая подпорная стена получится только при ее заглублении на 0,5 — 0,6 м, поэтому нужно постараться как можно плотнее расположить бревна, чтобы размеры зазоров между ними были минимальными. Для дополнительной фиксации перед установкой бревен выкапывают небольшую траншею, в которой располагают и заглубляют на требуемую глубину бревна. Затем по верхнему краю они фиксируются проволокой, а также гвоздями, чтобы избежать возможного смещения. Потом траншею заполняют бетоном.

Второй вариант деревянных подпорок имеет более сложную конструкцию. Вертикально расположенные бревна парами устанавливаются по всему периметру стенки через равные промежутки. В образовавшиеся пазы горизонтально укладывают бревна немного меньшего диаметра, получая таким образом своеобразный «забор».

Любая конструкция деревянной подпорной стены требует использования качественной древесины. Кроме того, для защиты от быстрого гниения рекомендуется обрабатывать бревна специальными пропитками или отработанным машинным маслом, особенно той их части, что будет находиться в земле.

Вернуться к оглавлению

Каменные подпорные стенки

Красивые и эстетичные подпорные стены, сложенные из природного камня, требуют достаточно больших финансовых затрат и физических усилий. Однако полученный результат полностью оправдывает все это. Для их устройства можно использовать базальт, сиенит, гранит или другой камень, распространенный в конкретном регионе. Желающие украсить свой участок «старинной» стенкой могут использовать песчаник или известняк. Для них свойственно впитывать большое количество влаги и быстро обрастать мхом, что создаст налет старины. Для каменных стенок характерным является устройство широких фундаментов — не менее 30 см. Если не придерживаться этой нормы, стенка будет недостаточно прочной и может разрушиться.

Подпорные стенки, сложенные из камня — идеальный вариант для организации вертикального озеленения. В них можно устраивать земляные карманы и высаживать разнообразные ампельные растения. Такие декоративные группы можно устраивать по всей длине стенки или только в виде нескольких ярких фрагментов. Еще один вариант — использование каменной стенки в качестве опоры для вьющихся роз, клематисов, декоративных лиан. Подпорные стенки украшают пристенными фонтанчиками, вмонтированными скамейками, оригинальным освещением.

пошаговые инструкции — Ольга Собачкина

В прошлой статье мы рассказывали о том, что такое подпорные стенки, для чего они нужны, какие правила надо соблюдать при их возведении и какую роль в ландшафтном дизайне они играют. Сегодня давайте подробнее остановимся на том, как самим построить подпорную стенку на участке, разберем устройство подпорных стенок на бетоне, на растворе и возведенных методом сухой кладки.

Возведение подпорной стенки методом сухой кладки

Подпорные стенки сухой кладки хорошо вписываются в природные стили ландшафтного дизайна и выглядят очень естественно. В промежутки между камнями можно засыпать землю и посадить туда неприхотливые почвопокровные низкорослые растения или мхи, это придаст ей налет старины и защитит от попадания сорняков, избавится от которых в этом месте будет довольно сложно.

К недостаткам такой стенки можно отнести зависимость ее долговечности от свойств почвы. Грунт, подверженный оползням и вспучиваниям от морозов может воздействовать на конструкцию подпорной стенки и она постепенно будет разрушаться.

Для создания подпорной стенки методом сухой кладки не нужно использовать раствор. Но это ограничивает ее конечную высоту. Не желательно, чтобы она была более 80 см, а ширина  — не менее 30 см.

Для возведения вам понадобятся крупные камни, размером от 30 см. Это может быть природный или искусственный камень. В основание кладите самые большие камни. Для подпорной стенки, сложенной методом сухой кладки, важно сохранять уклон во внутреннюю сторону (в сторону земли) порядка 5-10 градусов. Поэтому каждый новый ряд надо смещать вглубь на ⅓ ширины камня. Самые лучшие камни сохраните для последнего, верхнего ряда, их будет видно больше всего.

Этапы возведения подпорной стенки на сухой кладке
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
  • Уплотняем оставшийся грунт виброплитой или вручную.
  • Стелим на дно геотекстиль плотностью 120-140 г/м2.
  • Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
  • Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Переходим к укладыванию камней, начиная с больших, постепенно переходя к более мелким, стараясь подбирать их по форме и стыковать.
  • В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей желательно прокладываем геоткань.
  • Заполняем пустоты с лицевой стороны более мелким камнем. При желании зазоры между рядами можно заполнить плодородной землей и посадить растения.

Устройство подпорной стенки на раствор

Такая стенка конструктивно похожа ну ту, что создается методом сухой кладки, но обладает большей стойкостью к природный воздействиям, поэтому она может быть выше и доходить до 1,4 метра. Процесс возведения очень похож на предыдущий с той лишь разницей, что каждый камень промазывается раствором. Для того, чтобы раствор не проступал сквозь швы и не портил внешний вид стенки, наносить его надо только на ⅔ внутренней (ближней к земле) части камня.

Для этой стенки также подойдет природный или искусственный камень размером больше 30 см, чаще всего используют бут, булыжник, известняк или гранит.

Этапы возведения подпорной стенки на раствор
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
  • Уплотняем оставшийся грунт виброплитой или вручную.
  • Стелим на дно геотекстиль плотностью 120-140 г/м2.
  • Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
  • Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Укладываем камни, смазывая каждый ряд раствором.
  • В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей кладем геоткань.
  • Очищаем лицевую сторону стенки от просочившегося раствора.

Строительство подпорных стенок по первым двум схемам — дело несложное и его можно осущствить собственными руками, соблюдая все описанные этапы.

Возведение подпорной стенки из бетона

Подпорные стенки из бетона отлично подходят для террасирования и укрепления участков с большим уклоном. Но кроме инженерной функции они могут стать украшением участка, если с фантазией подойти к их оформлению. С помощью них можно создавать красивые высокие террасы и цветники, патио, эффектно зонировать участок, создавая большие перепады и выделяя укромные зоны для отдыха.

Такие стенки — это уже более серьезные конструкции, они очень устойчивы и могут достигать высоты 3 м, поэтому строительство подпорных стенок из бетона лучше доверить профессионалам, особенно если высота большая. Но если вы уверены в своих силах и готовы соблюдать все этапы строительства, можете воспользоваться инструкцией по возведению подпорной стенки своими руками.

Важные моменты, на которые надо обратить внимание при возведении стенок из бетона

Подпорные стенки из бетона в обязательном порядке должны иметь в основании фундамент. Размер его зависит от высоты будущей конструкции и равен ½ от этого размера.

Еще одним важным элементом конструкции стенки является водоотвод. Вода, попадая на укрепляемый склон будет просачиваться сквозь землю и собираться в нижнем участке стены, поэтому чтобы избежать размытия грунта, требуется отводить эту воду с помощью пластиковых трубок. Их укладывают с лицевой стороны стены на расстоянии 1 м друг от друга в армокаркас. Высота заложения — 5 см от уровня почвы. Расположение — перпендикулярно телу стенки (на схеме обозначено красным цветом).

В дополнение к этому для водоотвода с внутренней стороны подпорной стены прокладывается перфорированная дренажная труба (на схеме отмечена красным цветом). Длина ее не должна быть меньше длины стены. Диаметр — 110 мм. Труба укладывается не на грунт, а на основание из песка и щебня. Чтобы вода беспрепятственно вытекала из трубы, она должна лежать под наклоном. Оптимальный уклон — 1 см на 1 погонный метр трубы. Сверху труба засыпается гранитной щебенкой слоем 30-40 см. Высота заложения этой трубки находится на 20 см ниже уровня основного грунта, при этом грунт необходимо проложить геотекстилем перед тем как засыпать основу из щебня и песка под дренажную трубку.

Обязательно при строительстве стенки из бетона важно создавать температурные швы, чтобы предотвратить появление трещин в конструкции. Они могут впоследствии сказаться на устойчивости всей стены.

Вы можете оставить бетонную основу без облицовки, но это будет не очень красиво, поэтому рекомендую подумать о материале, который подойдет по стилю для внешнего оформления стены. Это может быть искусственный или натуральный камень, либо облицовочный камень.

Этапы строительства подпорной стенки из бетона
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на необходимую глубину.
  • Уплотняем грунт виброплитой или вручную.
  • На землю стелим геотекстиль плотностью 120-140 г/м2.
  • Засыпаем 10 см песка (крупнозернистый песок), после чего хорошо его утрамбовываем.
  • Засыпаем щебень слоем слоем 10 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Устанавливаем опалубку.
  • Из арматуры d 8-12 мм с помощью вязальной проволоки делаем объемную сетку с размером ячеек 20*20 см) — этот этап называется армирование.
  • Заливаем бетон (марка бетона не ниже М250).
  • Убираем опалубку.
  • Делаем гидроизоляцию. Для этого на внутренней (тыльной) стороне подпорной стенки прокладываем гидроизолирующий материал, например, рубероид или битумная мастика.
  • Кладем перфорированную дренажную трубу.
  • Заполняем пространство между стеной и землей щебнем фр 20-40. Толщина слоя 30-40 см.
  • Между грунтом и щебнем прокладываем геоткань.
  • Все хорошо уплотняем и засыпаем слоем плодородной земли.
  • Оформляем лицевую сторону стенки:монтируем облицовочный камень или сооружаем каменную кладку.

Домовой проекта «Время создавать сады»

Цыганова Оксана

Возможно, вам будет полезна эта информация:

Строительство бетонных подпорных стен — Издательский дом ВИКО ПЛЮС

Подпорная стена не только устраняет проблемы при эксплуатации земельного участка с неровным ландшафтом, но и при должном оформлении придаёт оригинальность и уют на приусадебной территории. Виды подпорных стен из бетона.

При устройстве подпорных конструкций главной проблемой является давление грунта на вертикальные стены, которое приводит к разрушению отдельных элементов и осыпанию склона в следствии потери прочности и к потери устойчивости — то есть к опрокидыванию конструкции.

Для устранения этих проблем существуют две технологии:

1. Возведение массивных стен, значительный вес которых устраняет боковые подвижки грунта.
2. Строительство тонкостенных конструкций, включающих в себя элементы, которые вовлекают часть грунта в создание усилий, направленных в противоположную опрокидыванию сторону.

При возведении массивных стен большой расход бетона и арматуры, а во втором случае — большой объём земляных работ. Выбор технологии зависит от назначения подпорных стен, наличия свободного времени и имеющихся средств. При малом бюджете можно ограничиться строительством уголковых конструкций с консолью.

Подпорная стена из бетона высотой от 30 до 70 см представляет из себя трапецию с уширенным основанием, обладает большой собственной массой, которая способна противостоять силам пучения грунта. При высоте стенки до 30 см нет необходимости в устройстве фундамента, но необходимо заблаговременно снять плодородный слой почвы и сделать подсыпку нерудным материалом на глубину до 40 см. Если высота подпорной стенки от 40 до 80 см, то нижняя часть возводимой стены должна заглубиться на 15-30 см. При устройстве низких подпорных стенок на сухих почвах дренаж не является обязательным условием. Если есть высокий уровень грунтовых вод, то с внутренней стороны стенки с уклоном в сторону подземного резервуара для сбора стоков укладываются перфорированные и обмотанные геотекстилем гофротрубы.

Подпорные стены средней высоты.

Зачастую садовые и огородные участки имеют перепады высот в пределах одного метра с холмами и овражками.

При высоте в пределах одного метра на рыхлых почвах можно использовать массивные конструкции с уширением пяты.

При перепадах высот выше 1 м в промышленном строительстве применяются железобетонные панели и плиты, которые для частного домовладельца обойдутся слишком дорого — покупка, доставка, выгрузка, установка с спецтехникой. По этой причине значительно проще и дешевле будет залить их по месту.

Для подпорных стенок средней высоты обязательно устройство дренажной системы. Используются поперечные дрены — полимерные трубы укладываются немного выше подошвы фундамента и проходят сквозь оба вертикальных щита опалубки. Шаг поперечных дренов составляет в пределах одного метра. В узел примыкания подпорной стенки с нижней террасой укладываются желоба ливневой канализации для отведения стоков, способных разрушить почву. Внутри дренов перфорация не нужна. Применяются полиэтиленовые канализационные трубы рыжего цвета с подходящим диаметром.

Высокие подпорные стены от 1,5 до 2 метров. При их возведении необходимо сделать расчёт по двум предельным состояниям. Используются тонкостенные конструкции. Массивные подпорные стены в этом случае не будут целесообразным выбором — вовлекающие грунт верхнего яруса элементы (консоль, контрфорс, анкер, которые создают усилия против опрокидывания подпорной стены) подбираются, исходя из частных предпочтений.

К общим правилам возведения массивных стенок для террасирования участка относятся:

  1. Опалубка заглубляется на треть от высоты подпорной стены при общей высоте от 0,4 м до 1,5 м.
  2. Если подпорная стена высотой от 1,6 м до 2 м, то минимальное заглубление будет составлять 0,7 м.
  3. Минимальная толщина верхней части подпорной бетонной стены должна быть 10 см.
  4. При устройстве подпорной стены на песчаных почвах и супесях ширина основания должна быть 0,5 от высоты стены, для суглинка — 1/3 от высоты конструкции.

Правильно спроектированная стена террасы в целях увеличения прочности монолитной железобетонной конструкции должна иметь рёбра жёсткости, углы и ломаные линии.

Применение подпорной стенки с уширением пяты позволяет снизить расходы за счёт меньшего расхода бетона. Этапы возведения подпорной стены с уширением пяты:

  1. Разметка и выемка грунта. Согласно проекту вдоль натянутых шнуров роются траншеи соотносимой с подошвой подпорной стенки шириной.
  2. Устройство подсыпки и опалубки. Нижние 40 см пучинистого грунта заменяются песком, щебнем с последующим трамбованием и покрытием рубероидом. Монтируются щиты опалубки для уширения высотой 30 см, перпендикулярно на которые укладываются отрезки бруса — на них устанавливается щитовая опалубка. Она с двух сторон фиксируется стяжками и укосинами.
  3. Устройство дренажа. Щиты опалубки на высоте 20 см от нижней террасы просверливаются насквозь с шагом в один метр. В готовые дыры вводятся пластиковые трубки.
  4. Армирование и заливка опалубки. Внутрь подготовленной опалубки устанавливается каркас с двумя поясами из продольных стержней, которые должны быть обвязаны хомутами или вертикально-горизонтальными перемычками. Для заливки используется бетон М150 (возможно использование пенетрирующих добавок, позволяющих получать абсолютно водонепроницаемый бетон). Бетон укладываются послойно — 0,4 м. Уплотнение производится глубинным вибратором.

Устройство трапециевидной подпорной стены выполняется по схожей технологии при соблюдении некоторых нюансов. Ширина выработки равна размеру уширения подошвы с учётом типа грунта. При устройстве опалубки передний щит устанавливается вертикально в сторону уклона и фиксируется подпорками, задний щит верхним бортом имеет уклон в сторону переднего щита. Крепление производится распорками из бруса или шпильками.

Уход за бетоном стандартный — в первые двое суток верхняя его часть укрывается увлажнёнными опилками. Использование пенетрирующих добавок существенно повышают себестоимость и поэтому чаще применяется другая технология — гидроизоляция задней и боковых граней, облицовка передней поверхности камнем, гибкой черепицей или краской. В зависимости от температуры и влажности воздуха распалубка для гидроизоляции делается на 7-28 день.

Подпорная тонкостенная конструкция. Для того, чтобы обычная плита, установленная на ребро, не была повалена горизонтальными подвижками грунта, применяется универсальная технология — вертикально установленная плита имеет жёсткую связь с горизонтальной, которая придавлена весом земли верхней террасы — таким образом горизонтальные усилия вспучивания грунта компенсируются им же. Данная конструкция имеет слабое место — в месте сопряжения плит, где армирование производится в обязательном порядке. В целях увеличения пространственной жёсткости каркаса верхняя часть вертикально установленной плиты связывается с дальним краем горизонтальной плиты контрфорсом или тросом с использованием анкеров. Силы пучения уменьшаются обратной засыпкой нерудными материалами и отводом грунтовых вод через дренажную систему.

Тип грунта Соотношение толщины стены к её высоте
Плотный (глинистый)1:4
Средней плотности1:3
Рыхлый1:2

Этапы устройства консольно-уголковой подпорной стенки:

  1. Вырыть траншею глубиной 0,4-0,6 м. Ширина равна длине горизонтальной консоли и равна высоте вертикальной плиты.
  2. Сделать подсыпку 20-40 см из песка и щебня с последующим трамбованием.
  3. Сооружение опалубки для консоли из четырёх вертикальных досок шириной 10-15 см.
  4. Внутрь опалубки укладываются две арматурных сетки с шагом 40-60 см с обеспечением защитного бетонного слоя. Для связи с вертикальной стеной на расстоянии 40 см от края обращённого к нижней террасе необходимо выпустить прутки вверх.
  5. Заливка горизонтальной плиты.
  6. Монтаж опалубки для вертикальной подпорной стены.
  7. Устройство дренажной системы из полимерных или асбестоцементных труб
  8. Уложить в опалубку арматурный каркас и связать его с выступающими из консоли прутками.
  9. Заливка стены бетоном с последующей гидроизоляцией всех доступных частей поверхности.

По причине значительного расхода бетона технология рекомендуется только для возведения высоких подпорных стен. На тяжёлых грунтах — глина и суглинок — вместо плитной консоли допускается использование балок с шагом в полметра.

Источник: kirpichdelo.ru

Подпорные стенки. Устройство основных конструкционных элементов

В  статье Подпорные стенки. Виды понятия и конструкции подпорных стенок были рассмотрены сферы применения и  виды подпорных стен. В этой статье разберем устройство основных конструктивных элементов подпорной стенки, а также условия при которых возможно самостоятельно строить подпорные стенки.

Содержание: (скрыть)

Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенок

Подпорные стенки своими руками можно возводить на устойчивых грунтах (глины, суглинки, супеси, галька, щебень, гравий и т.д.), минимальной глубине залегания грунтовых вод на уровне 1-1,5 м от поверхности, а максимальная глубина промерзания до 1,5 м.

Цифровые величины носят рекомендательный характер.

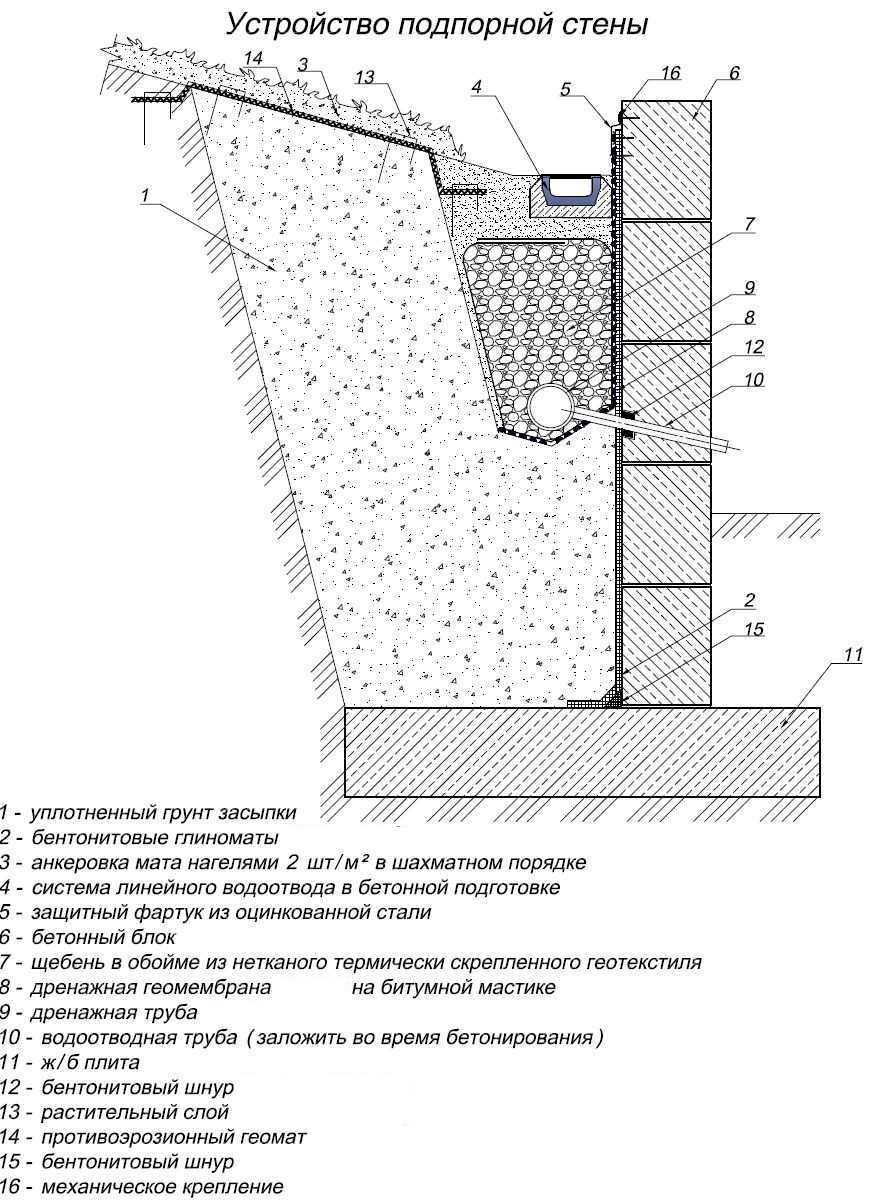

Принципиальная схема и основные элементы конструкции подпорной стенки

 1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело.

Общие рекомендации и важные моменты для всех типов подпорных стен

  • Чаще всего на приусадебных участках строят подпорные стенки высотой от 30 см до 2 м. Когда уступы (террасы) небольшие (по высоте до 1,4 м и ширине до 4 м), делают стенки высотой 1,2-1,4 м (оптимальная высота стенки). Их можно построить самостоятельно без специальных расчетов. Если же высота стенки превышает 1,5 м, для выбора ее конструктивного решения и параметров (толщины, длины, высоты, формы, материала) нужно приглашать специалиста.
  • Рекомендуемая толщина подпорной стенки должна быть не менее: для каменной кладки и бутобетонной 0,6 м; для бетонной кладки 0,4 м; для железобетона  0,1 м.
  • Подпорная стенка из бетона, камня или кирпича при высоте более 30 см должна иметь фундамент. Он может быть разной толщины и глубины, в зависимости от конструкции стенки и грунта, на котором она возводится. При высоте стенок менее 30 см фундамент практически не нужен. Они возводятся с заглублением в грунт. Для предотвращения отрицательного влияния вспучивания грунта на стенку зимой, необходима тщательная песчано-гравийная подготовка основания стенки. Подготовка может достигать толщины 40–60 см. Величины глубины заложения фундаментов:
    • при высоте стенки от 30 до 80 см фундамент закладывают глубиной от 15 до 30 см;
    • при высоте стенки от 80 до 150 см — глубиной от 30 до 50 см;
    • при большей высоте, до 200 см – глубиной до 60 — 70 см.
    • если высота стенки превышает 2 м, то необходимо усиление фундамента с помощью арматуры. Фундамент можно выполнять из бетона, а также гравия, щебня, песка при уплотнении их тяжелой глиной или скрепленные цементным раствором. Если грунт подвижный, близко залегают грунтовые воды (1,0-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорные стенки должны заглубляться с расчетом в 1,5 раза больше ее ширины.
  • Целесообразно, чтобы стенка (от ее общей высоты) минимально была заглублена на 1/3, а 2/3 находилось над поверхностью грунта. Это позволит с достаточной уверенностью обеспечить устойчивость стенок;
  • Зная высоту стены, можно определить ее ширину. На прочных глинистых почвах толщина основания стены должна составлять 1/4 ее высоты. На среднерыхлых — 1/3 высоты. На рыхлых песчаных или на влажных почвах — 1/2 высоты. Обычно подпорная стенка сужается кверху, образуя «корону» (верхняя часть подпорной стенки). Например, толщина короны у каменной стены рекомендуется в пределах 30 — 50 см.
  • При строительстве стенок необходимо учитывать, что их криволинейные или ломаные конфигурации обладают большей жесткостью и выдерживают большую нагрузку. Это связано с тем, что выполняя ломанную или скругленную линию стены, уменьшается длина пролета и соответственно нагрузка на стену. При этом они смотрятся более привлекательно и эстетичней.
  • За подпорной стенкой скапливается вода, которая оказывает гидростатического давления на конструкцию, что снижает прочность и устойчивость конструкции. Поэтому, независимо от материала, высоты и формы стены, для предупреждения застойного переувлажнения почвы вдоль внутренней стороны стенки во всех случаях необходима организация дренажа и водоотвода. Также в зависимости от конструкции стенки применяется гидроизоляция ее внутренней стороны (см. ниже).

Дренаж подпорной стенки

  • Дренаж может быть продольный, поперечный или комбинированный – продольно-поперечный.
  • При поперечном дренаже в толще стены оставляют отверстия диаметром до 10 см или встраивают трубки диаметром 5 см с уклоном, чтобы вода уходила за пределы террасы в близлежащий водоприемник. Также можно в 1-3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Шаг установки дренирующих труб (отверстий) рекомендуется -1,0 м.
  • При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстильный материал. При ее отсутствии также применяются керамические или асбоцементные трубы диаметром 100-150 мм с перфорацией.


Схема продольного дренажа стенки

1 — тело стенки из бетона; 2 — бетонный фундамент; 3 — дрена; 4 — щебень; 5 — геотекстиль; 6 — песок; 7 – грунт.


Схема поперечного дренажа стенки

1- щебень; 2 – тело стенки из бетона; 3 – дренажная трубка.

Вода впитывается геотекстильным материалом, затем попадает через отверстия в трубу и отводится за пределы террасы. В обоих вариантах, между стенкой и грунтом укладывают дренирующий слой в виде фракционных материалов (гравий, галька, битый кирпич и т.д.) или крупнозернистый песок толщиной 70-100 мм. Слой устраивают одновременно с подсыпкой грунта. Несмотря на то, что, например гравий, создает значительное давление на стенку, он служит дополнительным дренирующим слоем, хорошо пропускающим воду к водосточным отверстиям.

В качестве полноценной замены фракционным материалам применяют дренажные полотна (дренажный объемный геотекстиль, дорнит, и др.).


Схема работы продольного дренажа

Примечание: Дренажные гофрированные трубы применяются при осушении земель в дорожном строительстве, в коммунальном и подсобном хозяйствах. Они изготовлены из полиэтилена низкого давления (ПНД). Префильтр препятствует проникновению в трубу частиц песка или грунта и предохраняет систему от заиливания. Хорошо гнутся. Соединяются друг с другом муфтами.


Образец гофрированной дренажной трубы


Образец гофрированной дренажной трубы с фильтром


Соединительные элементы гофрированной дренажной трубы

Заполнение пространства за подпорной стенкой

После того как стенка сложена и простояла несколько дней, следует заполнить пространство между ней и склоном сначала дренирующими грунтами – песчаными или крупнообломочными. Можно использовать битый кирпич, куски бетона и т.д. образовав дренирующий слой. Затем, послойно, толщиной 20-40 см засыпается ранее вынутый грунт и трамбуется. Желательно чтобы это были местные крупнообломочные грунты, пески супеси, а иногда и суглинки. Такие грунты предпочтительны для всех типов подпорных стен. Сверху укладывается слой растительного грунта.

Если через некоторое время (несколько недель) грунт осядет, надо его добавить и затем восстановить полностью на террасах нарушенный плодородный слой почвы. Важно чтобы сверху был заложен богатый гумусом ранее снятый слой почвы. После этого можно приступить к благоустройству террасы.

Важно! Глины, торфы, илы, плывуны, грунты, содержащие органические и растворимые включения более 5% по весу и мерзлые грунты для обратной засыпки НЕ пригодны.

Для предотвращения просачивания атмосферной воды в швы кладки, что ведет при ее замерзанием к разрушению стены, необходимо в монолитных стенах предусматривать козырек (б) со слезником, а в сборных устанавливать карнизный блок (а) с небольшим уклоном. На косогорных участках с целью отвода атмосферных вод за тыльной гранью стены должен быть устроен водоотводный кювет.


Устройство карниза стены: а — бетонный карнизный блок; б — железобетонный козырек

Выбор материала для подпорных стен обусловливается технико-экономическим расчётом, требованиями долговечности, охраны окружающей среды, условиями производства работ, наличием местных материалов и другими факторами.

Материалы для подпорных стенок

Подпорные стены могут быть выполнены из разных материалов. Каждый из применяемых материалов, по-своему влияет на их прочностные данные и на эстетическое восприятие территории участка в целом:

  • деревянные подпорные стены выглядят красиво. Но срок их службы меньше, чем каменных или бетонных. Древесину необходимо тщательно защищать от воздействий окружающей среды;
  • бетонные стены выглядят однообразно. Поэтому их стараются декорировать снаружи различными материалами (галькой, кусками черепицы, плиткой и т.д.). Хорошо смотрятся, например нескольких вставок из горшков с цветами, замурованных в стену;
  • стенки из природного камня самые дорогие, зато выглядят привлекательно и служат долго;
  • кирпичные стенки смотрятся хорошо, если выложены аккуратно и из качественного материала, долговечны.

Рекомендуемые марки материалов для подпорных стенок:

  1. Кладка кирпичных подпорных стен должна выполняться из хорошо обожженного полнотелого кирпича марки не ниже М200 на растворе марки не ниже М25, а при очень влажных грунтах — не ниже М50. Применение пустотелого и силикатного кирпича не допускается;
  2. Для бутовой кладки подпорных стен следует применять камни с маркой не ниже М150 на портландцементном растворе марки не ниже М50;
  3. Для бутобетона аналогичный камень как для бутовой кладки на бетоне класса В 7,5;
  4. Монолитные железобетонные тонкостенные конструкции выполняются из бетона В10…В15, сборные из бетона В15…В30.
  5. Для подпорных стен, подвергаемых попеременному замораживанию и оттаиванию, класс бетона должен быть определенной морозостойкости .При температуре от минус 5 до 20°С минимальный класс по морозостойкости F50, ниже 20 до 40°С F75, ниже 40°С F 150.

Гидроизоляция поверхности подпорных стенок

Поверхность подпорных стенок (кроме подошвы фундамента) со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции можно применять различные материалы — рубероид, толь кровельную (в один — два слоя). Они наклеиваются по горячей битумной мастике. Синтетические гидроизоляторы и т.д. При сухих грунтах достаточно обмазать поверхность горячей мастикой, битумом (как правило, в 2 слоя).

Для продления срока службы, необходима гидроизоляция для подпорных стенок выполненных из дерева, кирпича, бутобетона, железобетона, бетона и металла.

Фундаменты подпорных стенок

По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения, которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров конструкции подпорной стенки, характеристик подстилающих грунтов, глубины залегания подземных вод и глубины промерзания грунта. Применяются, как правило, фундаменты ленточные и свайные. Ленточный фундамент представляет собой монолитную, сборную или состоящую из отдельных блоков конструкцию, повторяющую линию подпорной стенки. Глубина залегания такого фундамента, как правило, не менее 60см. При промерзании грунта, глубину фундамента связывают с глубиной промерзания.  Свайные фундаменты более глубокие, чем ленточные. Ряды свай заглубляют могут быть заглублены в грунт на несколько метров. Такой метод используют при слабонесущих грунтах, и обеспечивает проникновение под телом стенки потока грунтовых вод. В этом случае грунтовые воды свободно проходят между сваями, не создавая подпора для стенки и склона.Технология строительства этих фундаментов схожа с их строительством для домов и хорошо изложена в статьях: Технология устройства свайного фундамента; Варианты применения свайного фундамента; Устройство и расчет ленточного фундамента.

Тело подпорной стенки

Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание: Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

Стенки с жестко закрепленной конструкцией — это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

К упругим конструкциям относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.

В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется. При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше – наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.

Определение угла наклона задней грани подпорной стенки

Очень приблизительно максимальный угол наклона задней грани стенки (град.) можно определить самому по формуле:

tg e=(b-t)/h, (1)

Где:

e — угол наклона расчетной плоскости к вертикали; b — ширина подошвы фундамента; h — расстояние от поверхности грунта до подошвы фундамента; t — толщина стенки; j — угол внутреннего трения.

Угол наклона расчетной плоскости к вертикали e определяется из условия (1), но принимается не более (45° -j /2).

Исходя из вышесказанного, угол наклона стенки также приблизительно можно определить по формуле:

e=45°-j /2

Примечание: Угол внутреннего трения — угол трения между частицами внутри сыпучего тела. Ввиду трудности определения этого угла его обычно принимают равным углу естественного откоса, что допустимо для песчаных грунтов. Угол естественного откоса — предельный угол, образуемый поверхностью свободно насыпанного грунта с горизонтальной плоскостью. Он характеризует трение между частицами сыпучего тела на его поверхности.

В зависимости от пористости грунтов нормативные значения угла внутреннего трения j (град) составляют.

Для песчаных грунтов:

  • Гравелистые и крупные 43-38;
  • Средней крупности 40-35;
  • Мелкие 38-28;
  • Пылеватые 36-26.

Для пылевато-глинистых нелессовых грунтов:

  • Супеси 30-18;
  • Суглинки 24-12;
  • Глины 18-11.


К понятию угла естественного откоса

В данной статье мы рассмотрели основные конструктивные элементы подпорных стен, и основные важные моменты для стен из различных материалов. В следующей статье цикла будут рассмотрены конкретные примеры подпорных стен из разных материалов, и технология их строительства.

Подпорная стенка из бетона проект. Подпорная стенка на участке с уклоном: виды и принципы постройки

Далеко не каждому дачнику или владельцу частного дома достается абсолютно ровный участок, на котором можно разбить сад или сделать удобную лужайку. Встречаются варианты, при которых территория является многоуровневой, с ямами, склонами и оврагами. Использование подпорной стенки на участке с уклоном позволяет красиво оформить его, предотвратить возникновение незначительных смещений грунта и серьезных оползней. Чтобы конструкция получилась прочной и хорошо выполняла свои функции, она должна строиться в соответствии с определенными правилами.

Основные принципы постройки подпорной стенки

В зависимости от функциональности, выделяют два типа подпорных стенок:

декоративные;

укрепительные.

Если на участке есть неровности с перепадами уровней менее 50 см, вполне можно ограничиться декоративной подпорной стенкой, несущей больше эстетическую функцию. Строить ее можно самостоятельно, не делая заранее расчетов и не углубляясь в почву для создания фундамента. Слишком влажный и подверженный смещениям грунт все же требует постройки стационарной укрепленной конструкции, независимо от ее итоговой высоты.

Для правильного создания укрепительной стенки нужно построить следующие сооружения в указанной последовательности:

1.Фундамент, который должен быть способен удержать вес всей конструкции и давящего на нее грунта. Устойчивей всего форма фундамента, напоминающая перевернутую пирамиду. Его нужно заглублять в грунт минимум на полметра или больше, исходя из предварительно сделанных расчетов. Под фундаментом необходимо расположить дренажный слой толщиной минимум 20 см, состоящий из гравия и насыпанный на небольшой слой песка.

2.Непосредственно подпорная стенка, призванная обеспечить на участке с уклоном сдерживание давления грунта и выполнение декоративных функций. Главным условием удачной постройки подробного сооружения является создание наклона в 5-10 градусов, направленного к верхней части склона. Для высокого склона необходимо создание нескольких подпорных стенок, распложенных по типу террасы. Основание каждой следующей стенки должно заходить за верх предыдущей примерно на 1 м.

3.Дренаж и водоотвод, за счет которых можно предотвратить разжижение грунта возле стенки и ее последующее разрушение. Дренаж из гравийной насыпи должен располагаться не только под фундаментом, но и между стенкой и почвой, под небольшим уклоном вверху склона. Для предупреждения заиливания можно обернуть гравий специальной геотекстильной тканью. Ее же использовать для дренажной трубки, которая должна обеспечивать выведение лишней влаги в гравий и может быть расположена как горизонтально, так и вертикально, в зависимости от типа используемой конструкции.

Соблюдение основных принципов позволяет сделать качественное и надежное укрепительное сооружение. При слишком большой высоте склона или оврага лучше обратиться к специалистам, способным максимально точно выполнить необходимые расчеты.

Виды подпорных стенок и особенности их строительства

Подпорные стенки могут быть таких видов:

  • деревянные;
  • бетонные;
  • комбинированные;
  • каменные;
  • из габионов;
  • из кирпича;
  • из блоков ФБС.

Самыми прочными и надежными материалами, способными удерживать значительную массу грунта от оползней, считаются бетон и натуральный камень.

Подпорная стенка из дерева

Экологичным, но проблематичным в работе материалом для создания подпорных стенок на садовых участках с уклоном является дерево. Бревна выбирают, преимущественно, для невысоких конструкций, но иногда используют и при строительстве достаточно высоких стенок.

Существует две технологии укладки бревен:

1. Вертикальная, предполагающая расположение бревен впритык друг к другу и забивание их на необходимую глубину вместо создания отдельного фундамента. Минимальной глубиной установки бревен для самых небольших стенок является 50 см. Это цифра пропорционально увеличивается, в зависимости от высоты готовой конструкции. Надземную часть бревен нужно обработать специальными антисептическими средствами, защищающими от гниения и воздействия различных микроорганизмов, а подземную – обжечь или облить горячим битумом. Для дополнительной защиты рекомендуется прокладывать между стеной и дренажным слоем листы толя или качественного рубероида. Для фиксации невысокой стенки ту часть бревен, которая служит фундаментом, просто засыпают гравием и тщательно утрамбовывают. Высокие конструкции заливают бетоном марки М100.

2. Горизонтальная, при которой в вырытой траншее поверх дренажной подушки укладывают несколько опор из бревен, оставляя между ними зазор чуть больше диаметра бревна. В получившиеся «ячейки» устанавливают вертикально бревна и дополнительно закрепляют с помощью железной арматуры и саморезов. Заливать бетоном или фиксировать гравием фундамент в такой стенке не нужно, однако прочность ее получается меньше.

При любой технологии укладки верхнюю часть дренажного слоя лучше превратить в основу для создания красивой клумбы или зеленого газона.




Подпорная стенка из бетона

Надежной считается подпорная стенка, сделанная из бетона по всем правилам. Она может выдерживать сильное давление грунта и достигать в высоту 15м. Единственным недостатком конструкции можно назвать трудоемкость процесса ее изготовления, включающего следующие этапы:




Комбинированная подпорная стенка

Достаточно распространенным является комбинированный вариант подпорной стенки, в которой в качестве основного материала используется бетон, а природный камень заменяет опалубку и служит декоративным внешним слоем. Технология создания такой стенки идентичная описанной выше, за исключением установки деревянной опалубки. Также отсутствует необходимость выравнивания бетона и его отделки.



Подпорная стенка из природного камня

Для создания ландшафтных композиций в старинном стиле отлично подходят подпорные стенки на участках с оврагами или уклоном, созданные из природного камня твердых пород – г

Строительство подпорных стен из бетонных блоков с ступенями

Как построить подпорные стены из бетонных блоков?

Обсуждаются пошаговые инструкции по строительству подпорных стен из бетонных блоков, материалы, преимущества, применение и проверка конструкции.

Структура стенки

Стопорной обычно сконструирована, чтобы сохранить земную массу или обратно заполнение материалов. Он построен в различных инженерных проектах для различных целей.

Существуют различные типы подпорной стенки, такие как железобетонной подпорной стенки, сегментарный подпорной стенки, габионной стены и бетонный блок подпорной стенки.

В центре внимания этой статьи будет на строительстве бетонного блока подпорной стенки.

Рис.1: Подпорная стена из бетонных блоков (SEXTON, 2017)

Рис.2: Подпорная стена из бетонных блоков (GADANG, 2017)

Обсуждаются следующие темы, касающиеся строительства подпорных стен из бетонных блоков:

  • Преимущества и применение стеновой кладки из бетонных блоков
  • Бетонные блоки строительство подпорной стены шаги
  • Строительная инспекция

Преимущества Применения бетонного блока подпорной стенки

  • Удерживает засыпки.
  • Устраняет откосы из земли или земляных насыпей.
  • Помогает контролировать эрозию.
  • Подпорная стена из бетонных блоков проста и удобна в строительстве.
  • Это рентабельно.
  • Он долговечен по сравнению с другими типами подпорных стен.

Строительство бетонных блока подпорной стенки с лестницы

Бетонные блоки строительство подпорной стены состоит из ряда этапов, включая раскопки, фундамент подготовки почвы, подпорной стенки базы строительства, укладки бетона блок блока, Затирка швов и установка дренажной системы.Кратко объясняются эти этапы:

Земляные работы под подпорные стены из бетонных блоков

Необходимо выбрать и использовать для этой цели подходящие машины или инструменты, и после удаления почвы можно будет получить ровную и достаточно прочную почву.

Работа должна осуществляться на основе линий и сортов, предоставленных чертежей подпорной стенки. Следует проявлять особую осторожность, чтобы предотвратить чрезмерные раскопки.

Следует помнить, что расположение сооружений и инженерных сетей в непосредственной близости от строительной площадки должно быть определено, и должны быть приняты необходимые меры для предотвращения повреждений в результате земляных работ.

Рис.3: раскоп и Градация для подпорной стены Строительство

Подготовка грунта фундамента под подпорные стены из бетонных блоков

почв фонда под фундаментом должны быть выкопаны в соответствии с чертежами конструкции подпорной стенки бетонных блоков. Он должен быть уплотнен как минимум до 95% стандартного теста на уплотнение по Проктору.

Инженер на объекте должен исследовать и исследовать грунт фундамента, чтобы убедиться, что он соответствует требованиям проекта.Если грунтовый фундамент не соответствует проектным требованиям, его следует заменить приемлемым материалом.

Рис.4: Уплотнительная грунта основания (. Ссылка Правильно уплотнение грунта при строительстве подпорной стены, часть 2, 2011)

Строительство Бетонные блоки подпорных стен Базу

Подобно другой часть подпорной стенки, размещение основного материала следует проводить в соответствии с чертежей. В качестве основного материала рекомендуется рассматривать низкопроницаемый зернистый материал, и этот слой почвы укладывается на грунт фундамента.

При укладке основных материалов необходимо поднять на достаточную глубину в соответствии с рекомендациями применимых норм или проектной документации, чтобы установить и закопать нижнюю часть стены.

Основной материал необходимо утрамбовать на 95% стандартного проктора, а верхнюю поверхность рекомендуется выровнять с помощью хорошо рассортированного песка толщиной 13 мм.

Рис.5: Подпорная стена Материал основания нивелирования (КОВАЛЬСКИЙ, 2008)

Толщина базового материала основана на высоту подпорной стенки.Например, значение 100 мм может быть принято для высоты менее 1,2 м и 150 мм для высоты более 1,2 м.

Рис.6: Подпорная стена Материал основания Уплотнительная (КОВАЛЬСКИЙ, 2008)

Размещение бетонных блоков блок в Подпорная стена

Блоки из бетонных блоков

должны быть установлены надлежащим образом в соответствии с проектной документацией и должны быть подключены к водопроводу. Ячейки должны располагаться вертикально, а раствор необходимо наносить со всех сторон блока как в горизонтальном, так и в вертикальном направлениях.Следует гарантировать, что первый слой стены должным образом соприкасается с основным материалом.

Толщина горизонтального и вертикального швов раствора должна быть не менее 10 мм. Если стыки видны, то следует создать вогнутый участок стыка, иначе отделочные работы будут произведены шпателем.

Рекомендуется использовать раствор из 1 цемента или 1 извести: 6 песка или 1 цемента: 5 песка плюс водный загуститель. Если подпорная стенка укреплена стальными прутьями, то ячейку следует очистить с первого этажа, используя соответствующие средства и методы.

Очистка дает большие преимущества, поскольку на положение стальных стержней может влиять мусор в пространствах.

Кроме того, минометы, застрявшие в пустотах, следует удалять либо по ходу строительства, либо после завершения укладки блоков. Сливные отверстия необходимо размещать на рекомендованном расстоянии 1200 мм.

Арматурные стержни встроены в пространство стены и достаточно закреплены, чтобы предотвратить их смещение.

Рис.7: Армирование Размещение в бетонном блоке Подпорная стена

Рис.8: Типичное размещение горизонтальной и вертикальной арматуры в кирпичной стене из бетонных блоков

Рис.9: Детализация железобетонная Блок подпорной стены

Заливка бетона Блок подпорной стены

Процесс заполнения швов осуществляется следующим образом:

  • Заглушить отверстия для очистки.
  • Залейте раствор и убедитесь, что все пространства должным образом заполнены раствором, чтобы обеспечить наилучшее сцепление со стеной.
  • Пустоты в растворе следует устранить путем уплотнения.
  • Строительные нормы и правила для каменных конструкций и комментарии предусматривают минимальные требования к пространству для затирки, которые можно увидеть в таблице 1.

Таблица-1: Требования к пространству для раствора (MSJC, 2011)

Тип раствора Максимальная высота заливки раствора, м Минимальная ширина залитого пространства в свету, мм Минимальные размеры прозрачного пространства для затирки ячеек полых блоков, мм x мм
штраф 0.3 19,1 38,1 x 50,8
штраф 1,63 50,8 50,8 x 76,2
штраф 3,86 63,5 63,5 x 76,2
штраф 7,32 76,2 76,2 x 76,2)
Грубый 0,30 38,1 38,1 x 76,2
Грубый 1,63 50.8 63,5 x 76,2
Грубый 3,86 63,5 76,2 x 76,2
Грубый 7,32 76,2 76,2 х 102

Строительство Обследование бетонных блоков подпорной стены

Необходимо провести инспекцию на различных этапах строительства, которые описаны ниже:

  • Осмотр будет необходим после завершения земляных работ по фундаменту и укладки арматуры, и его следует провести перед заливкой бетона.
  • Перед нанесением растворов, после того, как уложены бетонные блоки и вставлены стальные стержни.
  • До укладки засыпного материала.
  • Наконец, после того, как все строительные работы закончены.

Подробнее:

Нагрузки и силы, действующие на подпорную стену, и их расчет

Виды железобетонных подпорных стен и их элементы

Почему выходят из строя подпорные стены? Причины для подпорных стен Failure

Типы бетонных блоков или бетонных блоков, используемых в строительстве

Артикулы:

АДМИНИСТРАЦИЯ, О.О. Б. и. F. С. Типичные подпорной стены Подробности Пакета на основе 2006 Virginia Градостроительного кодекса. Управление строительного и пожарного кодекса. Александрия, стр. 4-6. 2010.

Графство Сан-Диего, Б. Д. Подпорные стены с ровной засыпкой. Услуги по планированию и развитию. Округ Сан-Диего, стр. 1-4. 2014.

Gadang, С. шлакоблок Сохраняя Фонд дизайн стен. Доступ 18 th сентября 2017 г.

MASONRY, A. Подпорные стены из усиленных блоков, 1-е издание.Adbri Masonry Pty Ltd. Аделаида, стр. 5-6. 2009.

MSJC. Требования строительных норм и спецификации для каменных конструкций и комментарии к ним. Американский институт бетона. США, стр. С-75. 2011.

Правильно Прессование почвы при строительстве подпорной стены, часть 2. Reynolds пейзажи. 2011.

Типы подпорных стенок, материалы, экономика и применение

Что такое подпорная стена?

Подпорная стена — это конструкция, которая спроектирована и сконструирована так, чтобы выдерживать боковое давление грунта или удерживать грунтовые материалы.Боковое давление может быть также в связи с заполнением земли, давление жидкости, песка и других сыпучих материалов за структурой подпорной стенки. Существуют различные типы конструкций подпорных стен, которые используются для множества целей.

Типы подпорных стен

  1. Гравитационная подпорная стенка
  2. Подпорная стенка для детской кроватки
  3. Подпорные стены из габиона
  4. Консольная подпорная стенка
  5. Контрфорс / подпорная стенка
  6. Анкерная подпорная стена
  7. Подпорная стена с свайным покрытием
  8. Механически стабилизированная земля (МСЭ) Подпорная стенка
  9. Гибридные системы

1.Гравитационная подпорная стенка

  • Гравитационная подпорная стена зависит от собственного веса только для того, чтобы противостоять боковому давлению грунта.
  • Обычно гравитационная подпорная стена является массивной, потому что она требует значительной гравитационной нагрузки для противодействия действующему давлению почвы.
  • Скользящие, переворачивание, и несущие силы должны быть приняты во внимание при этом тип структуры подпорной стенки предназначена.
  • Он может быть построен из различных материалов, таких как бетон, камень и каменная кладка.
  • Экономичен для высоты до 3м.
  • Подпорная стенка для кроватки, габионы и подпорная стенка бункера также являются гравитационными подпорными стенками

Рис.1: Гравитационная подпорная стенка

Рис. 2: Материалы, используемые для тяжести подпорной стенки конструкции

Рис. 3: Давление, действующее на подпорную стенку под действием силы тяжести

2. Подпорная стенка для детской кроватки

  • Подпорные стенки кроватки представляют собой форму гравитационной стены.
  • Они состоят из соединенных друг с другом отдельных ящиков из дерева или сборного бетона.
  • Затем ящики заполняются щебнем или другими крупнозернистыми материалами для создания структуры свободного дренажа.
  • Основные типы подпорных стенок для детских кроваток включают армированные сборные железобетонные конструкции и подпорные стены из дерева.
  • Он подходит для поддержки участков саженцев, но не рекомендуется для поддержки откосов или конструкций.

Бетонная подпорная стена Плюсы и минусы

Подпорные стены из камня или кирпича являются традиционным стилем и обычно хорошо вписываются в окружающий ландшафт.Однако возникает вопрос: действительно ли это лучшие материалы для работы сегодня?

Цели подпорной стены в жилых районах является «правильным» естественным наклоном оснований, в результате чего области уровня для садоводства, строительство патио, или наслаждаться больше вашей собственности, чем вы бы в противном случае быть в состоянии. Эта функция требует огромной силы, выносливости и устойчивости к погодным условиям. В настоящее время бетон может быть лучшим материалом. Давайте посмотрим на плюсы и минусы установки бетонной подпорной стены на вашей земле.

Преимущества бетонных подпорных стен

Выбор . Существует три основных типа конструкции бетонных стен: бетонные блоки, сборные железобетонные панели или монолитный бетон. Это дает вам гибкость в выборе метода, который подходит для вашей ситуации.

Прочность . Бетон чрезвычайно прочен, это жизненно важное качество, когда вы говорите о том, чтобы выдерживать тонны земли и воды. После установки ваша бетонная подпорная стена продолжит застывать на месте, повышая ее прочность.

Прочность . Бетонная стена может выдержать испытание временем, часто на протяжении столетия или дольше.

Сопротивление . Вы хотите, чтобы стена стопорное Это огнеупорный, гниению и нержавеющий? Бетон подходит для работы. Сборный бетон также имеет тенденцию быть исключительно устойчивым к дорожным солям и циклам замораживания-оттаивания в суровых зимних климатических условиях.

Простота установки . Обычно бетонную подпорную стену быстрее и проще установить по сравнению с гораздо более трудоемкими каменными конструкциями.

Гибкость . Бетон позволит построить кривые, углы или лестницы в конструкции подпорной стенки с минимальными затруднениями.

Красиво . Попрощайтесь со скучным серым бетоном прошлых лет. Сегодняшний бетон предлагает множество вариантов дизайна и цвета. Он может быть выполнен в виде различных материалов, например, камня, или облицован шпоном из натурального камня. Покрасьте бетон на ваш выбор оттенка специальными морилками.

Низкие эксплуатационные расходы . Бетонные стены, не требующие особого ухода, потребуют простой очистки только один раз в год, а также периодического осмотра на предмет трещин или других признаков износа. Их легко залатать строительным раствором.

Экологичность . Бетонные подпорные стены нетоксичны и не выделяют аллергенов газа или опасных химикатов. Конструкция бетонных стен включает в себя большой процент натуральных материалов, таких как глина, известняк, летучая зола или шлак, которые обычно поступают из местных источников или повторно используются в производственных процессах.

Доступность . Стоимость установки подпорной стенки бетона в середине диапазона, давая Вам превосходное соотношение затрат и выгод.

Недостатки бетонных подпорных стен

Требования к конструкции . Подпорная стена из бетона должна быть тщательно спроектирована, иметь эффективную опору и соответствующий дренаж. Это не посильный дизайн-проект своими руками.

Проблемы установки . Заливка и заливка бетона — тоже не работа своими руками.Нанять опытного подрядчика, обладающего ноу-хау, чтобы избежать растрескивания или вздутия, которые могут ослабить конструкцию в будущем и потребовать сложного капитального ремонта. Если вы собираетесь по маршруту сборных панелей, потребуется специальное оборудование для подъема и установки тяжелых панелей.

Ограничения . Есть два ограничения для бетонных стен: 1) Подпорные стены из бетонных блоков не имеют опор и, следовательно, могут быть построены только до максимальной высоты в четыре фута (хотя это не относится к другим бетонным стенам).2) Если в будущем вы решите изменить расположение стены или дизайн ландшафта, такую ​​подпорную стену будет сложно удалить. Вам понадобится тяжелое оборудование, чтобы его сломать и вытащить мусор.

Лаура Фирст пишет для networx.com.

Обновлено 3 января 2018 г.

Подпорные стены, сваи и кессоны в строительстве от Construction Knowledge.net

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> РАБОТА НА САЙТЕ >>

ОПОРНЫЕ СТЕНЫ, СВАИ И КЕЙССОНА


1.Каковы основы подпорных стен?
2. Что нужно знать о забивании свай?
3. Что нужно знать о буровых кессонах?
4. Какие документы общественного достояния доступны для дальнейшего использования Исследование?
5. Уловки торговли и практические правила для работы на стройплощадке Конструкции и глубокие фундаменты:

Каковы основы подпорных стен?


Подпорные стены используются для перехода в чистовую отделку возвышения; стена удерживает почву на более высоком уровне позади себя.В для выполнения этой задачи есть несколько довольно хитрых соображения относительно поведения почвы и конструкции стен. На рисунке ниже показан типичный детали трех распространенных типов: консольная подпорная стенка, гравитационная подпорная стена и подпорная стена подвала (подпирающая консоль). Здесь пойдет речь о бетонных подпорных стенах, кирпичной кладке или даже алюминий, иногда используются подпорные стены и большинство принципов будет применимо и для этих типов стен.


Как и во многих областях строительства, понимание того, как предмет Ошибка помогает прояснить предположения и детали проекта. Удерживаемый грунт испытывает давление или нагрузку на подпорная стена. Эта нагрузка может привести к обрушению стены. один из трех способов. Первый способ выхода из строя — опрокидывание. В детали на предыдущем рисунке показывают пунктирной линией, где почва выходит из строя из-за опрокидывания.В основном стена остается конструктивно неповрежденный, но вращается вперед вокруг пальца ноги и поднимает почву над его пятка. Второй способ отказа — скользящий. Снова стена остается конструктивно неповрежденным, но скользит горизонтально вперед из-за давление удерживаемого грунта. Третий метод отказа — это структурное разрушение стены и аналогично любому другому армированию разрушение бетона.

Метод точного определения давления почвы. воздействовать на подпорную стену очень сложно.Фактически инженеры изучали проблему веками и пересмотрели решения постоянно предлагаются и обсуждаются. Хорошая отправная точка для при обсуждении давления на подпорную стенку необходимо учитывать Материал должен быть водой. Таким образом, давление на стену составляет определяется плотностью материала (62,4 фунта на кубический фут) и высота стены. Например, 10-футовая стена, удерживающая воду, будет иметь следующие давления на стену.

  1. 1 фут от верха стены = 1 фут x 62,4 фунта / куб. Фут = 62,4 фунт / квадратный фут
  2. 5 футов вниз от верха стены = 5 футов x 62,4 фунта / куб. Фут = 312 фунтов / кв. Дюйм
  3. 10 футов вниз от верха стены = 10 футов x 62,4 фунта / куб. Фут = 624 фунта / кв. Фут

Задержанная почва обычно не действует как жидкость. Горизонтальный давление в грунте меньше вертикального и описывается на «К» — коэффициент бокового давления грунта. 10-футовая стена пример теперь сохраняет почву с плотностью 105 PCF и K-фактором .3; со следующими результатами:

По вертикали:

  1. 1 фут от верха стены = 1 фут x l05 фунт / куб.фут = 105 фунтов / квадратный фут
  2. 5 футов вниз от верха стены = 5 футов x 105 фунтов / куб.фут = 525 фунтов / куб.футов
  3. 10 футов вниз от верха стены = 10 футов x 105 фунтов / куб.фут = 1050 фунтов / куб.футов

По горизонтали: (у стены)

  1. 1 фут от верха стены = 1 фут x 105 фунтов / куб.фут x 3 = 35 фунтов / куб.футов
  2. 5 футов вниз от верха стены = 5 x 105 фунтов / куб. Фут x 3 = 175 фунтов / куб. Фут
  3. 10 футов вниз от верха стены = 10 x 105 фунтов / куб. Фут x3 = 350 фунтов / куб. Фут

Реальное значение для начальника строительства изучения бокового давление на подпорные стены — на следующем этапе.Боковой давление земли K подразделяется на Ka (активное), Ko (в состоянии покоя) и Kp. (пассивный). Активное состояние возникает, если стена может немного двигаться (обычно это происходит из-за небольшого поворота стены). В состояние покоя возникает, если стена абсолютно жесткая и не может двигаться (как в случае стены подвала). Наконец пассивное состояние происходит, когда конструкция толкается в почву или в нее (как в основание подпорной стенки упираясь почвы сопротивляться скольжения).

Упрощенный пример конструкции подпорной стенки может быть полезным здесь, чтобы проиллюстрировать вышеуказанные принципы. Если подпорная стенка 10 футов сохраняет почвы плотностью 105 фунтов / куб. фут, Ka = 0,3, K. = 0,5 и Kp = 3,0. Можно сделать следующие выводы:

  1. Если стена может немного вращаться, давление на 10 футов ниже верх стены = 10 футов x 105 фунтов / кубический фут x 0,3 = 350 фунтов / квадратный фут
  2. Если стена опирается сверху (стена подвала), давление 10 футов вниз от верха стены = 10 футов x 105 фунтов / куб. х 0.5 = 525 фунтов / квадратный фут
  3. Часть сопротивления скольжению состоит из пассивных давление почвы от носка до финишной отметки (скажем, 3 фута) = 3 фута x 105 фунтов / куб. Фут x 3,0 = 630 фунтов / куб. Фут

Слишком много подпорных стен выходят из строя из-за вышеуказанных принципов не совсем понятны. Редко Дизайн Профессиональный дизайн для худшего случая, который может быть встречается в поле. Независимо от договорных отношений важно, чтобы руководитель строительства проконсультировал проект Профессиональный любые проблемы безопасности в отношении подпорной стенки.А Начальник строительства, который понимает вышеуказанные концепции, должен связаться с Design Professional в следующих случаях:

  1. подпорная стенка Основания находится на твердой породе. Следовательно подпорная стенка вообще не сможет вращаться, а активная боковое давление недопустимо, и более высокое в состоянии покоя боковое давление необходимо использовать давление.
  2. Уровень грунтовых вод в этом районе выше ожидаемого.
  3. Во время раскопок на участке обнаружен пласт мягкой глины. Обнаруженные в нескольких футах под основанием подпорной стенки.Этот мягкий глиняный шов может привести к скольжению, и его следует проверить.
  4. Единственный доступный материал для засыпки подпорная стена глиняная.
  5. В конструкции отсутствует информация о дренаже или сливном отверстии. Рисунок.

КОНСОЛЬ:
Обычно используются железобетонные консольные подпорные стены. из-за эффективного использования материалов. Однако, поскольку это эффективный дизайн, очень важно соблюдать детали дизайна явно.Основание используется для преобразования боковой нагрузки на грунт в нагрузка на носок вниз и нагрузка на пятку вверх. Следовательно есть пара (или момент) в базе, которой сопротивляется верхняя и нижняя арматура. Арматурный стержень в основании, проходящий параллельно стена предназначена для устойчивости к температуре и усадке. Вертикаль арматурный стержень в штоке (ближайший к удерживаемому грунту) несет напряжение загрузить в базу. Это основная конструкционная арматура в стена.Горизонтальный и вертикальный стержень переднего торца предназначен для сопротивление температуре и усадке.

Консольные подпорные стены обычно проектируются из гравия. засыпка сразу за стеной и дренаж и дренаж система. Эти дренажные системы позволяют проектировать стену для намного более низкое давление почвы, и если дренаж не правильно установленная стена может выйти из строя.

GRAVITY:
Железобетон или простой бетон, гравитационная подпорная стена разработан по тем же принципам почвы, что и консольная подпорная стена.Однако сопротивление опрокидыванию в расчете на насыпной вес бетона. Опалубка, арматура и Последовательность заливки значительно упрощается с сохранением силы тяжести стена. Часто единственная арматура, необходимая для измерения температуры и усадки. на лицо и сверху.

ПОДВАЛЬНЫЕ СТЕНЫ:
Подпорная стена железобетонного цоколя конструктивно достаточно отличается от консольной подпорной стенки. Основное различие заключается в использовании балки с простой опорой и балки. консольный.В стене подвала основная натяжная арматура находится на внутренняя поверхность стены, в то время как в консольной стене основной натяжной стержень находится на внешней (или удерживаемой) поверхности. В стене подвала фундамент не передает момент на почву, а только сопротивляется скольжению. Стену подвала можно детализировать, как показано на предыдущий рисунок или может поддерживаться различными другими способами вверху стена. Например, кабель вставлен в верхнюю часть стены и привязанный к бетонному мертвецу в земле, создает стену подвала состояние.

Начальнику строительства важно различать консольные подпорные стены и подпорные стены подвала во время строительство. Стены подвала должны быть поддержаны сверху до обратная засыпка, которая в некоторых случаях может быть очень сложной. это К сожалению, часто можно увидеть, как профессионалы дизайна делают подпорную стенку детали, которые структурно прочны после завершения, но чрезвычайно сложно построить. Руководитель строительства должен признать эти ситуаций, как можно лучше понимать различные факторы и действуйте как член команды, чтобы помочь решить проблему.

Что нужно знать о забивке свай?

Две основные классификации свай — несущие сваи и шпунтовые сваи. Несущие сваи используются как колонны для передачи фундамент нагружает вниз к скале или более глубоким грунтам. Шпунтовые сваи используется в качестве переборок для удержания почвы или воды. Сваи забиваются вертикально в землю с помощью механических молотов или вибраторов до определенная величина сопротивления или нагрузки, определяемая Геотехническим Инженер.Эта информация обычно дается в ударах на дюйм для используемый молоток.

Допустимая нагрузка на сваи обычно не определяется конструктивная способность сваи, но способностью свай к переносят свою нагрузку на почву. Эта нагрузка передается в следующие три способа:

  1. Концевой подшипник — вся нагрузка передается от нижнего конца из сваи к скале внизу.
  2. Трение — вся нагрузка передается трением между поверхность по всей длине сваи и прилегающего грунта.
  3. Комбинация вышеперечисленного

Исторически существует множество вариаций типов и материалов используется как сваи. Древесина была первым используемым свайным материалом и до сих пор широко используется благодаря экономичности и удобству использования. Главный Недостатки дерева заключаются в прочности и большой нагрузке. вместимость. Сборные железобетонные сваи могут нести большие нагрузки, но они громоздки обращаться со склонностью к растрескиванию. Сборный железобетон, предварительно напряженный сваи помогают устранить многие проблемы с растрескиванием.Есть широкий разнообразие собственных монолитных бетонных свай. Если эти сваи используются в проекте, руководитель строительства должен попытаться получить и просмотрите литературу производителя. Стальные Н-сваи изготавливаются из прокат стальных двутавровых профилей и часто используются из-за их комбинации высокой прочности и относительной экономии. Сваи из стальных труб часто несколько дороже, но имеют преимущество однородного сечения в любом направлении и во всю длину интерьера можно осмотрел после езды.Композитные сваи, наконец, представляют собой комбинацию из одного материала для нижней части и другого материала для верхняя часть ворса.

Шпунтовые сваи определяются как сваи, забиваемые очень близко вместе это сцепление, таким образом образуя непрерывную стену или лист. Дерево, бетон или сталь — самые распространенные материалы для листового проката. сваи. Некоторые распространенные варианты использования шпунтовых свай:

  1. Постоянная переборка для удержания заполнения
  2. Постоянная глубокая ограда у основания береговой предотвратить эрозию или потертость.
  3. Несъемные опалубки коффердамов, подпорных стен, опор и т. Д.
  4. Временная строительная стена для удержания земли при раскопках

При работе со шпунтом важно учитывать оба способ вождения и способ снятия перед работой начинается. Спланируйте тип используемой машины и ее рабочее место. А Хороший подрядчик по свайным работам знает много «хитростей» для эффективного с использованием различных типов свай.Разговоры и планирование с Подрядчик по укладке свай перед началом работ может оказаться чрезвычайно полезным.

Одним из четырех распространенных способов использования шпунтовых свай, перечисленных выше, является временная строительная стена для удержания земли при раскопках. Часто Подрядчик несет ответственность за проектирование, установку, обслуживание и удалить эти шпунтовые сваи. Есть несколько простых, но важных соображения при принятии решения, какой метод шпунта использовать. В Прежде всего необходимо решить, должна ли стена из листового материала удерживать воду.Стальные шпунтовые сваи предназначены для удержания воды, как и показаны различные системы блокировки древесины. Бетонный блокировочный лист сваи, как правило, менее эффективны для удержания воды, так как в них отсутствует положительная блокировка стали и характеристики набухания дерево. Деревянная обшивка без блокировок или солдатских свай (с вертикальным забиванием стальные двутавровые сваи с горизонтальной деревянной обшивкой) не удерживают вода.

Использование и местоположение раскопок будут определять необходимость использования воды. удерживается шпунтом.Руководитель строительства должен понимать, если стена из шпунта фактически будет удерживать воду или пропускать воду через защитное покрытие. Нагрузка на шпунт составляет от 2 до В 4 раза больше, если остается вода. Многие неудачи возникают из-за того, что принимая во внимание этот простой факт. Следующий важный рассмотрение заключается в том, использовать ли консоль или просто поддерживать лист свайная стена. Консольный шпунт не имеет горизонтальных распорок и передает удерживающую нагрузку стенки в почву на шпунте палец на ноге.Важно знать, что куски вертикального настила иметь конструктивную способность выдерживать эту нагрузку и почву на защитный носок также может выдерживать нагрузку. Почва под защитным покрытием носок выдерживает нагрузку как структурная пара, поэтому увеличивая количество заделываемого в почву покрытия значительно увеличивает грузоподъемность. Стена из шпунта без опоры имеет горизонтальную китобойные суда, поддерживающие покрытие. Почва у основания защитного покрытия тогда выдерживает только горизонтальную нагрузку и никакой момент.Китобойные суда должны быть соответствующим образом спроектированы и поддерживаются на концах для удержания нагрузка на стену.

Что нужно знать о буровых кессонах?

Кессоны, подобные сваи, являются фундаментом глубокого типа, часто используется на мелководье, использование раздвинутых опор невозможно. Первое различие типов кессонов — пневматический или открытый. Пневматический кессоны (или кессоны сжатого воздуха) имеют воздухонепроницаемые борта и верх и открываются только снизу.Обычно дверь с двойным воздушным замком используется в верхней части кессона, и кессон находится под давлением.

Открытые кессоны также можно разделить на два типа: шпунтовые коробки. и пробуренный пирс. Кессон шпунтовой коробки формируется с использованием обычное землеройное оборудование и некоторые типы шпунтовых свай (см. выше обсуждение шпунта). Есть несколько разных последовательности выемки и забивки шпунтовых свай, которые дают допустима шпунтовая коробка кессон.Конкретные обстоятельства будут диктовать порядок работы супервайзера строительства. Некоторые проекты требуют удаления кессонной обшивки, пока другие проекты требуют, чтобы защитное покрытие оставалось. Этот вопрос обычно должен быть одобрено профессиональным дизайнером или владельцем.

Диаметр кессонов просверленных опор обычно выбирается проектом. профессиональным путем определения нагрузки от надстройки и распределение этой нагрузки на скалу под кессоном.Например колонна здания может иметь нагрузку 100 тонн и допустимую породу подшипник 20 тонн на квадратный фут.

100 тонн / 20 тонн / фут = Требуется 5 SF каменной кладки

Так как круг диаметром 3 фута имеет площадь около 7 квадратных футов, 36 дюймов кессон будет выбран.

Есть метод увеличения площади несущей способности породы без увеличения диаметр кессона. Это называется кессон колокола. Колокол формируется специальным шнеком. что увеличивает диаметр кессона непосредственно над скалой несущая поверхность, поэтому нагрузка 100 тонн, использованная в приведенном выше примере мог переноситься кессоном диаметром 24 дюйма с колоколом 36 дюймов.Колокола нельзя использовать, если почва непосредственно над скалой не подходит для подрезки.

Другой метод увеличения нагрузки в кессонах пробуренных опор использует рок розетка. Если кессон пробурен в твердой породе на несколько футов, нагрузка от надстройки может передаваться как на скалу ниже кессона и бортов скального (скального) гнезда.

Еще одно важное соображение по поводу пробуренных кессонов опор: проверка твердой, ровной поверхности несущей породы.В общем-то кессоны диаметром 30 дюймов и более могут быть временно защищены со стальным кожухом и обследованный. Если поверхность скалы наклонная круто, инспектор может потребовать, чтобы дно было забито домкратом на более ровную поверхность. Инспектор также может проверить качество камень в подшипнике. Наконец, в областях, подверженных провалам, небольшой отверстие диаметром (2–3 дюйма) можно просверлить на несколько футов ниже несущая поверхность для обеспечения твердой породы и отсутствия пустот.

Плата за пробуренные кессоны простенков может варьироваться от полностью несекретной к цене за единицу бурения горных пород или грунта. Способ оплаты должны быть четко поняты руководителю строительства и взаимно приемлемая система ведения документации должна быть создана из начало проекта.

Какие документы общественного достояния доступны для дальнейшего изучения?

Министерство обороны США Руководство Deep Foundations обеспечивает отличную детализацию дизайна и установка многих видов глубоких фундаментов.Эта 195 страница Справочник официально называется UFC 3-220-01A 16 января 2004 г.

Департамент США обороны Руководство по забиванию сваи предоставляет множество информация для понимания забивки свай. Этот 151-страничный справочник официально называется UFC 3-220-02 16 января 2004 года.

Практические приемы и практические правила для строительных конструкций и глубоких фундаментов:

  1. Во избежание разрушения подпорных стен убедитесь, что вода дренажная система на подпорных стенах на самом деле работает разработан.
  2. При засыпке подпорных стен необходимо понимать, выполнены в виде консольных или подвальных стен.
  3. Понимать любые дополнительные условия оплаты для глубоких фондов до начала работы.

Правильная разборка подпорных стен различных типов

Для предотвращения эрозии почвы под уклоном строятся различные подпорные стены. Эти стены удерживают почву от зданий, строений или конкретной области.В этой статье мы вкратце познакомимся с такими типами стен.

Конструкция подпорных стен состоит из таких материалов, как кладка, камень, кирпич, бетон, винил, сталь или дерево. Некоторые районы имеют рельеф от слегка холмистого до гористого. Для таких участков подпорные стены позволяют сооружать ступеньки или ровные участки.

Подпорные стены использовались древнеримской цивилизацией при строительстве дорог. Их широко используют и во многих замках Европы.С тех пор было много типов конструкций подпорных стен, которые использовались и со временем улучшались.

Гравитационные стены

Хотели бы вы написать нам? Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Гравитационные стены используют свою массу или вес, чтобы противостоять давлению земли позади них.Эти стены обычно имеют среднюю высоту от трех до четырех футов. Их делают из камня или кирпичной кладки без раствора.

Гравитация способна удерживать землю или почву благодаря своей конструкции. Эти стены состоят из объема материалов. Эти материалы складываются вместе при строительстве стен. Вес или сила трения, создаваемая этими материалами, больше, чем сила, оказываемая почвой. Толщина стены у основания больше, чем у вершины. Процесс, известный как «взбивание», помогает стенам повысить устойчивость за счет откидывания назад в удерживаемую почву.При этом по мере того, как стены становятся выше, они наклоняются назад. Нанесение ударов производится для продления срока службы гравитационных стен, которые в противном случае наклонились бы наружу. Строительство самотечных стен требует большого количества строительных материалов. По этой причине эти стены трудно построить, и они становятся более громоздкими по мере роста.

Консольные подпорные стены

Консольные стены относятся к числу самых высоких подпорных стен и представляют собой однослойные стены.Здесь стены имеют одинаковую толщину и привязаны к фундаменту. Правильно спроектированные консольные стены удерживают достаточное количество грунта. Типичные подвалы в доме — пример таких подпорных стен.

Консольные стены изготавливаются в форме перевернутой буквы «Т». Слово «консоль» означает «выступающая горизонтальная балка, закрепленная только на одном конце». Здесь это означает, что стены преобразуют горизонтальное давление из-за стены в вертикальное давление на землю внизу. Нижний колонтитул консольных стен должен быть достаточно широким, чтобы стена не опрокидывалась.Важна толщина не только нижнего колонтитула, но и стены. Стены построены со стальной арматурой как в фундаменте, так и в стеновых конструкциях. Консольные подпорные стены должны проектироваться только инженерами-строителями. Они не предназначены для самостоятельного строительства.

Шпунтовые подпорные стены

На участках с мягким грунтом и тесным пространством чаще всего используются подпорные стены из шпунтовых свай. Такие материалы, как сталь, винил или деревянные доски, используются при изготовлении подпорных стен такого типа.

Статистика стен включает одну треть над землей и оставшуюся часть (две трети) ниже уровня земли. В качестве анкерного крепления к стенам используется трос или стержень. Стержни ставят на расстоянии и привязывают к тыльной стороне стен. Гидростатическое давление — одна из основных причин нестабильности стен. Поэтому для устранения этого недостатка во время строительства необходимо обеспечить надлежащий дренаж.

Подпорные стенки

Подпорные стены Counterfort аналогичны по конструкции консольным стенам.Однако у этих типов есть одно дополнительное преимущество в прочности, обеспечиваемой треугольными стенами.

Эти треугольные конструкции соединяют верх стены и заднюю часть нижнего колонтитула. Три конструкции нижних колонтитулов, подпорных стен и дополнительных стен соединены арматурной сталью. Опора, обеспечиваемая треугольной стенкой, увеличивает срок службы подпорных стенок. Это потому, что дополнительная опора удерживает стены прикрепленными к нижним колонтитулам. Эти подпорные стены лучше всего строить только инженерами.

Бетонные подпорные стены

Хотели бы вы написать нам? Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Эти типы распространены в садах и других открытых ландшафтах. Они предлагают лучшую поддержку для наклонных по вертикали склонов.

Бетонные подпорные стены — это высокие стены с более глубоким и тяжелым грунтом под ними.Эти свойства делают их более упругими и прочными. Эти стены требуют большей глубины основания, чтобы создать лучший фундамент. Правильно установленные бетонные подпорные стены не сталкиваются с такими проблемами, как наклон, боулинг или растрескивание. Они также не подвержены деградации, вызванной климатом.

Блок подпорных стенок

Для ограждения участка в саду наиболее подходят подпорные стены из блоков.Эти стены бывают двух типов. Модульные подпорные стены и сегментные подпорные стены. У них есть взаимосвязанные бетонные блоки, чтобы удерживать нагрузку на почву. Подобно гравитационным стенам, они используют силу тяжести для сопротивления опрокидыванию и скольжению. Природа стен также предотвращает гидростатическое давление.

Подпорные стены из камня

Для выравнивания цветников в садах можно рассмотреть возможность установки подпорных стен из камня.Камни и камни, которые используются при возведении этих стен, должны соответствовать ландшафту.

Когда камни складываются, между камнями остается пространство. Эти пространства или промежутки заполняются почвенной смесью. Если позволить растениям расти между камнями, это укрепит стены. Рост корней предотвратит рыхление почвы и поможет предотвратить эрозию почвы.

Подпорные стены из шлакоблоков

Шлакоблоки также используются для подпорных стен и садов.Здесь шлакоблоки усилены стальными стержнями, заложенными в бетонный фундамент.

Стена построена из траншеи в форме плоского короба глубиной 1 фут. Фундамент вдвое больше траншеи. Стальные стержни имеют L-образную форму. Шлакоблоки укладываются с помощью раствора и шпателя. Поскольку шлакоблоки полые, стальные стержни поднимаются сквозь них при укладке блоков. Для придания стенам привлекательности могут быть добавлены опорные конструкции стен, фасады из камня или кирпича.Так поступает большинство людей, так как шлакоблоки не так привлекательны.

Подпорная стена с террасами

Тем, у кого есть дворы с глубокими откосами, обычно сложно выращивать растения или устанавливать на них архитектурные сооружения. Для таких неровных ландшафтов подходят подпорные террасы.

Внутренняя система стяжек помогает укрепить стены и зафиксировать их на месте. Нет ограничений по высоте стены, так как от ширины зависит установка.Материалы, которые можно использовать, включают бетонные блоки, дерево, кирпич
или блоки из природного камня. Такие стены можно использовать по-разному. Хорошим примером может служить удержание воды и превращение ее в небольшой пруд, заполненный рыбами и водными растениями.

Как вы можете сделать вывод из приведенного выше описания, у вас есть широкий выбор подпорных стен на выбор. Помня о своем ландшафте, выберите подходящую подпорную стену. И как упоминалось ранее, для этой работы целесообразно нанять профессиональных инженеров-строителей.

Подпорные стены

Определение разреза или заполнения

Первым шагом при выборе стены является определение того, будет ли стена строиться с выемкой или насыпью. Используйте стены типа заливки в ситуациях заливки. Хотя стены-насыпи можно строить в разрезах, обратное не верно для всех разрезов. Строительство насыпных стен в выемках требует дополнительных земляных работ за лицевой стороной стены и, возможно, временной опалубки.

Для насыпных стен, построенных в прорезях, стоимость стены, земляных работ и опалубки может превышать стоимость более подходящей прорезанной стены.Условия стены, определяющие выбор типа стены, — это условие насыпи, условие выемки / насыпи и состояние выемки.

Состояние заполнения

Два общих условия заполнения:

1. Ровный участок

Это состояние лучше всего представлено переходами на уровне земли, которые модернизированы до уровня разделения, подняв одну проезжую часть над другой. Это достигается за счет заливки подхода к новой возвышенной конструкции.

Подпорные стены на подходе обычно необходимы в городских районах из-за отсутствия полосы отвода для боковых откосов.Чаще всего в этой ситуации насыпные стены представляют собой механически стабилизированный грунт (MSE) или бетонный блок.

2. Склоны

Насыпные стены на откосах требуют особого внимания. Типичные стены из засыпки, такие как MSE или бетонные блоки, построенные на откосах, требуют, чтобы скамейка была врезана в откос для строительства стены. Может потребоваться временная опора для задней части скамейки.

Рассмотрите другие типы стен, если заливка будет выходить в воду. Можно построить стены из MSE и бетонных блоков, если можно временно снизить уровень воды или легко и экономично построить перемычку.Это предполагает, что при выемке котлована обратно в откос под строительство стены не потребуется опор. Учитывайте затраты на другие типы стен, такие как шпунтовые сваи, если для строительства требуются коффердамы или временная опора. См. Следующую схему насыпи на склоне.

Условие выемки / насыпи

Это условие состоит из размещения насыпи на верхней части откоса и удаления нижней части откоса. Это условие обычно встречается при модернизации объектов с контролируемым доступом, когда расширяются как основные полосы движения, так и подъездные дороги.См. Следующую схему условий выемки / насыпи.

Рассмотрите следующие типы стен в этой ситуации:

  • Г-образная распорка
  • MSE или стены из бетонных блоков. Эти типы стен требуют наличия достаточного пространства для выемки грунта в склон. Спинка скамейки должна иметь подкос или иметь такой же уклон, как и стены на откосах. Другие типы стен могут быть более экономичными, если необходима временная опора.
  • Стенки ствола просверленные.В зависимости от расположения стены на откосе просверленные валы могут быть построены в один или два этапа. Если стена находится ближе к вершине откоса, может быть установлена ​​временная засыпка, позволяющая построить шахты за один этап. Если временная насыпь не используется, сначала строится часть ствола ниже существующей линии земли, а затем формируется часть над землей и заливается в виде колонны. В твердой почве или скале просверленные стенки шахты могут быть экономичной альтернативой.
  • Подвязанные стены.Используйте эти стены только в случае выемки / насыпи, когда существующая линия земли находится ближе к верху стены (расположенной в верхней половине стены), чем к низу. Перед установкой солдатских свай уложите и утрамбуйте любую насыпь. Обычно жесткие стены экономичны только тогда, когда в проекте используется значительное количество.
  • Стены шпунтовые. Стены из шпунтовых свай иногда использовались при выемке / насыпи. Земля должна быть достаточно мягкой на глубину в 1-2 раза превышающую высоту стены, чтобы можно было забивать сваи.Трудно продвигать шпунт из материала с жесткостью более 12 дюймов / 100 ударов.
  • Г-образная раздвижная опора. Этот тип стены обычно используется, когда в основании откоса делается небольшой разрез. Отсутствие каблука сводит к минимуму необходимость выемки за стеной.

Состояние разреза

В этом состоянии основная операция — удаление грунта с небольшим заполнением или без него. Выбор стен для этого условия аналогичен выбору для условия выемки / насыпи.Применяются те же соображения, за исключением того, что стены шахты с привязкой назад и просверленные отверстия легче построить. См. Следующую диаграмму состояния разреза. Другие типы стен, которые следует учитывать, — это стены, забитые грунтом или камнями.

Стены, прибитые гвоздями из грунта и камня, могут быть построены в любой ситуации разреза, но лучше всего подходят для ситуаций с низкой высотой потолка под конструкциями. Эта стена является предпочтительным вариантом для возведения поворотных стен под мостами. Верх стены должен быть не более чем на 2 фута выше существующего уровня.

Конструктивность

Просверленный ствол и закрепленные стены требуют просверливания вертикального отверстия в земле. Это требует наличия достаточного свободного пространства для бурового оборудования. Если зазор недоступен, можно использовать буровое оборудование с малой высотой потолка и сращивать арматуру вала или солдатские сваи, когда они вставляются в отверстие. Эти операции значительно увеличивают затраты. В ситуации с низким потолком лучшим выбором будет стена, прибитая гвоздями.

Горизонтальный зазор учитывается для стен, связанных и прибитых гвоздями. Задвижки часто устанавливаются с помощью шнека непрерывного действия, длина которого несколько превышает глубину отверстия, что означает, что желателен горизонтальный зазор более 50 футов. Секционные шнеки можно использовать на участках с ограниченным зазором. Гвозди, будучи более короткими, обычно требуют зазора около 20 футов для установки. Из-за минимального размера используемого обычного бурового оборудования 20 футов. горизонтальный и 6 футов. вертикальные зазоры следует рассматривать как минимальные.

Эстетика

Последний критерий — эстетика, сложная область, потому что мнения сильно различаются. В разумных пределах большинство эстетических процедур можно проводить независимо от типа стен. Однако некоторые стены, например стены из бетонных блоков, имеют настолько уникальный внешний вид, что их невозможно воспроизвести с помощью стен другого типа. Тем не менее, облицовочные элементы из бетонных блоков могут использоваться со стенами другого типа для достижения эстетической цели. Эстетическая обработка подпорных стен может включать такие предметы, как:

  • Формовочные вкладыши для различной отделки поверхности
  • Краски, морилки или цветной бетон для цветных поверхностей
  • Стены разной формы для ландшафтного дизайна

В зависимости от выбранного лечения, стоимость может существенно не измениться.Использование простых опалубок может быть экономичным, а цветной бетон — дорогим. Обычная отделка поверхности цветным бетоном может давать разные цвета.

Учитывайте также степень взаимодействия, которое будет происходить между автомобилистами и эстетическим лицом. Сложная графика рядом с высокоскоростной дорогой является размытой для большинства проезжающих мимо автомобилистов, которые могут просматривать график только десятые доли секунды. В этом случае более подходящим средством лечения может быть вкладыш простой формы.Если стена выходит на парк или другое общественное место, может потребоваться более тщательная обработка.

Потенциальные деформации стен во время строительства или после строительства могут значительно повлиять на внешний вид. Стены MSE, например, представляют собой гибкие стеновые системы, которые испытывают некоторое движение в течение срока службы стены.

Эстетическая обработка ландшафта в сочетании с подпорными стенами должна выполняться осторожно. Если ожидается обширный полив озеленения, могут потребоваться дополнительные дренажные меры, чтобы гарантировать, что за стенами не возникнет чрезмерное давление.

Альтернативные стены

Иногда бывает трудно выбрать наиболее подходящую стену для условий выемки или выемки / насыпи. Проектировщик может быть не в состоянии оценить факторы, которые подрядчик считает важными, такие как доступность оборудования или затраты на транспортировку вынутого грунта для строительства стены MSE в разрезе. В таких случаях лучше всего включать в планы несколько типов стен, чтобы подрядчик мог определить наиболее экономичный выбор.

Когда разные типы стен включены в планы одной стены, представляйте типы стен как альтернативные, чтобы соответствующие позиции предложения могли быть включены в каждую альтернативу.Альтернатива стены MSE в разрезе должна включать элемент для временной опоры, в то время как подкрепленная альтернатива не нуждается в опоре. См. Следующую схему выбора стены.

Рекомендации по планировке стены

Тщательно продумайте расположение подпорных стенок. Расположение стены может существенно повлиять на количество стен.

Боковые откосы набережной

Рассмотрим типичное разделение уровней, когда неадекватная полоса отвода требует установки подпорных стен вдоль подходной насыпи.В этих ситуациях стены могут быть размещены на краю верхней проезжей части так, чтобы верх стены совпадал с верхом насыпи, или на некотором расстоянии от края дорожной одежды с уклоном, проходящим от края дорожного покрытия до верха. стена. Размещение стены, совпадающей с краем тротуара, требует наличия дорогостоящих бетонных рельсов поверх стены и исключает любую возможность расширения верхнего проезжей части в будущем; тем не менее, это улучшает долговечность стены.Размещение стены на расстоянии от края тротуара требует использования ограждения или бетонного барьера на краю тротуара. Это также позволяет в будущем расширить верхнюю проезжую часть, если это предусмотрено при проектировании и детализации стены.

Расширяющиеся заполняющие секции

Заполните расширяемые разделы, требующие особого внимания. Обычно необходимо выкопать немного почвы, чтобы можно было построить стену MSE. Размещение поверхности стены как можно ближе к основанию существующего откоса сводит к минимуму выемку грунта и временное крепление.Размещение стены рядом с существующей вершиной насыпи требует использования стены врезного типа или стены насыпного типа с обширной опорой.

Углубленные участки

На углубленных участках учитывайте дополнительную ширину нижней проезжей части, чтобы учесть будущие расширения полос. После того, как подпорные стены будут установлены, их нельзя будет переместить, чтобы удовлетворить будущие требования к ширине.

Мостовидные абатменты

Установите подпорные стены на разумном расстоянии перед опорами моста, чтобы обеспечить достаточный зазор для конструкции стены.Для большинства подпорных стен поверхность стены должна быть не менее чем на 3 фута перед лицевой стороной крышки абатмента. Для стен с подвязкой и MSE это особенно важно, потому что может потребоваться перекос анкеров и стеновых арматур вокруг опорных оснований. Чтобы улучшить внешний вид стен, управление верхом профиля стены с помощью вертикальных изгибов, а не дискретных возвышений в определенных точках, приводит к гораздо более гладкому верху стены.

Конструкции за стенами

Рассмотрим близость подпорной стенки к структурам за стеной.Стены MSE обычно размещаются на расстоянии не менее 1–3 футов перед фундаментом, чтобы оставить место для крепления арматуры к облицовочным панелям и перекоса арматуры.

Соображения стабильности

В отличие от разрушения фундамента, которое может происходить медленно в течение многих лет, подпорные стены могут быстро разрушиться в устойчивости с катастрофическими последствиями. Обрушение подпорных стенок может закрыть транспортное средство так же быстро, как и обрушение моста. В результате тщательного исследования сохранения стабильности стенок.Анализ устойчивости следует проводить как для краткосрочных, так и для долгосрочных условий.

Скольжение и переворачивание

При скольжении происходит поперечное смещение стены из-за недостаточного сопротивления движению у основания стены. Прошлые неудачи были связаны с загрязнением почвы у основания стен. При опрокидывании не участвует грунт под стеной, а только масса стены, чтобы противостоять движущим силам грунта за стеной. Поскольку движущие силы прилагаются к стене примерно на двух третях высоты стены над основанием, стена имеет тенденцию опрокидываться, если масса или геометрия стены неадекватны.Обратитесь к руководящему стандарту для получения информации о минимальных коэффициентах безопасности для этих двух видов отказа.

Эксцентриситет

Комбинация вертикальных и горизонтальных нагрузок на стену в совокупности создает результирующую силу у основания стены, которая не находится в середине основания. Расстояние между серединой опоры и местом действия равнодействующей силы и есть эксцентриситет. Расположение результирующей силы ограничено средней третью опоры, чтобы задняя часть опоры не отрывалась от земли.

Давление на подшипник

В результате веса массы стены и активных движущих сил за стеной на грунт фундамента оказывается давление вдоль основания стены. Давление больше всего у носка стены. Если предельная несущая способность грунта под носком стены будет превышена, носк стены может погрузиться в грунт фундамента. Результат — локальное искажение поверхности стены. Рекомендуется коэффициент запаса прочности 2,0 по несущей способности.

Стабильность вращения

Повреждения стен при вращении охватывают всю стену, а также часть удерживаемого грунта. Этот тип разрушения зависит не конкретно от конструкции стены, а больше от прочности фундамента и удерживаемого грунта. Компьютерные программы могут оценить стабильность вращения. Обычно достаточным считается коэффициент безопасности 1,3 или выше.

Поселок

Оседание может быть значительным, если стены возведены на почве мягче, чем примерно 5/12 дюйма.TCP. Заселение — это, в основном, проблема в прибрежных районах штата, где почва мягче, чем 2/12 дюйма, встречается на глубинах от 20 до 50 футов. Если насыпь для подхода к мосту построена над почвой, подверженной значительным осадкам, попробуйте либо осадка должна произойти до завершения подхода или поддержать насыпь с помощью улучшения фундамента, например, каменных колонн.

Осадку можно ускорить, установив вертикальные водостоки через сжимаемый грунт. Строительство насыпей на очень мягком грунте также может привести к нарушению устойчивости вращения во время строительства, если не будут приняты меры предосторожности.При обнаружении значительных слоев мягкого грунта возьмите образцы для испытания на уплотнение, чтобы определить потенциальную осадку. Обратите внимание, что данные, полученные в результате тестирования консолидации, являются приблизительными. Прогнозы общего оседания, основанные на таких данных, обычно выше, чем наблюдаемые в полевых условиях, и время, прогнозируемое для такого оседания, может быть неверным на порядок.

Замените любые значения, рассчитанные для поселения с предыдущим опытом в данной области. Когда ожидается значительная осадка, лучшим решением может быть удлинение моста и, таким образом, уменьшение высоты подхода.Часто это наиболее экономичное и практичное решение.

Процедуры проектирования

Проектирование подпорных стен требует глубоких знаний в области структурной и геотехнической инженерии. Это вовсе не означает, что один человек должен разработать каждый аспект подпорной стенки. Расчетные нагрузки и допустимые давления, рекомендованные инженером-геологом, впоследствии часто используются инженером-строителем при проектировании стены. Следующие ниже процедуры проектирования содержат общие методы и не затрагивают все проектные ситуации.

Распределение давления земли

Определите давление, оказываемое грунтом на подпорную конструкцию, различными методами в зависимости от типа стены. Считается, что почва за стенами, которая может свободно отклоняться или перемещаться в ответ на приложенные нагрузки, находится в активном состоянии. Для этого условия рассчитайте давление земли на основе методов Ренкина или Кулона. Распределение давления имеет треугольную форму с максимальным давлением в нижней части стены.Это касается стен с раздельными опорами, MSE, просверленных стволов и стен из шпунтовых свай. Обычно предполагается, что давление грунта увеличивается вниз со скоростью 40 фунтов на квадратный фут на фут глубины.

Конструкции, такие как жесткие стены или опорная опора котлована, более или менее фиксированы и поэтому не могут перейти в активное состояние. Для этого условия используйте распределение давления земли, предложенное Терзаги и Пеком. Распределение давления имеет форму трапеции.

Внутренний анализ

Внутренний анализ относится к конструкции конструкции стены, способной противостоять нагрузкам, вызванным давлением грунта, приложенным к стене.Этот аспект проектирования включает в себя в основном структурную инженерию. Различные элементы стены должны быть спроектированы таким образом, чтобы выдерживать возникающие напряжения, чтобы обеспечить адекватный коэффициент безопасности.

  • Стены из механически стабилизированного грунта (MSE): Внутренняя конструкция стен MSE включает проверку арматуры грунта на допустимые напряжения и анкеровку в массе выбранной насыпи за забойной поверхностью. При расчете растягивающих напряжений учитывайте потерю металлического сечения арматуры.Измените плотность и размер арматуры, чтобы добиться нужных напряжений и крепления. Общий размер усиленной массы определяется внешней устойчивостью.
  • Связанные назад стены: Внутренняя конструкция связанных стенок включает анализ неразрезной балки (солдатской сваи) для определения опорных реакций (связанных нагрузок) для диаграммы приложенной нагрузки (давления грунта). Исправьте связанные нагрузки, определенные анализом неразрезной балки, с учетом наклона анкера.Выберите солдатскую сваю, которая будет адекватно сопротивляться максимальным изгибающим моментам, полученным при анализе сплошных балок. Затем спроектируйте облицовку стены, которая проходит между солдатскими сваями. Рассматривайте это как простую балку для поддержки максимального давления почвы. Затем спроектируйте соединение сваи облицовка-солдатик. Типичная нагрузка на грунт трапециевидная с максимальной интенсивностью 36H psf (где H — высота стены в футах). Стены, поддерживающие скальные породы, рассчитаны на трапециевидное распределение давления 25 Н / м. Расчетное давление выше 36H может быть оправдано, если стены сооружаются в обширном грунте.
  • Стены просверленных валов и шпунтовых свай: Конструкция этих стен включает расчет неразрезной балки на нелинейных опорах. Нелинейные опоры моделируют грунт, в который заделана балка. Этот подход учитывает жесткость ствола или свайного фундамента на изгиб в отличие от других методов, в которых фундамент считается бесконечно жестким. Используйте компьютерную программу COM624 или LPILE для проведения анализа. Используйте программу, чтобы определить реакцию фундамента на приложенную нагрузку для диапазона глубин анкеровки.Определите длину фундамента, исследуя соотношение укладки и прогиба на предмет подходящего прогиба либо на линии земли, либо на верхней части стены.

Внешний анализ

Внешний анализ стен проверяет, остаются ли стены на месте постройки. Ряд провалов стен и насыпей доказывают, что внешняя устойчивость так же важна, как и внутреннее оформление. Для стен с заполнением обычно оценивается внешняя устойчивость. Стены обрезного типа обычно не проверяются на внешнюю устойчивость из-за различных подходов к их проектированию.Однако, если присутствует исключительно мягкий грунт, проверьте различные аспекты внешней устойчивости стен срезанного типа. Как всегда, здравое инженерное решение должно преобладать.

  • Раздвижных и опрокидывание: Раздвижные подпорная стенка происходит, когда активные движущие силы из почвы за стеной превышают фрикционные или силы сцепления вдоль основания стены и пассивной силы сопротивления в передней части стены. Следует ли учитывать пассивные силы перед стеной, зависит от того, будет ли эта почва присутствовать во время строительства или когда-нибудь в будущем.Для большинства расчетов предполагается, что грунт несвязный с углом трения 30 градусов. Сопротивление скольжению — это вес стены и почвы, составляющий стену, умноженный на касательную 30 градусов. (0,58), допустимое предположение, если только просверленные грунты не показывают, что оно не консервативно. Когда присутствует сомнительный грунт, используйте трехосное испытание для определения сцепления и угла трения, которые затем можно использовать для определения сопротивления скольжению. Переворот происходит, когда активные движущие силы превышают силы сопротивления гравитации массы стенки.Масса стены считается армированным объемом для стены MSE или весом бетона и почвы над пятой для стены с раздвинутым фундаментом. Коэффициент безопасности определяется добавлением моментов относительно носка стены.
  • Эксцентриситет: Эксцентриситет — это сумма моментов сил, действующих у основания стены, деленная на сумму вертикальных сил. Моменты обычно рассчитываются в задней части основания стены.
  • Давление на опору: Нарушение несущей способности под стенами связано с вытеснением грунта из-под стены.Используйте уравнения несущей способности для определения предельной несущей способности грунта основания. Эти уравнения требуют значений сцепления и трения, определенных путем трехосных испытаний. Если эти данные недоступны, используйте данные по проникновению конуса Техаса, чтобы получить допустимое давление в подшипниках по просверленному валу и расчетной диаграмме раздельного основания. Классическое уравнение несущей способности для предельного давления грунта:


, где N c , N q , N g — теоретические коэффициенты, основанные на геометрии разрушающейся массы грунта под основанием, c — сцепление грунта и g — плотность грунта.Для несущей способности обычно требуется коэффициент запаса прочности, равный двум. На следующем рисунке показаны эти факторы.

  • Устойчивость к вращению: Устойчивость к вращению стен — это особый случай устойчивости откосов. Пределы стены влияют на то, где может развиться поверхность потенциального разрушения. Поверхность разрушения при вращении может быть круглой или некруглой в зависимости от стратификации грунта основания. Для стен на однородной мягкой глине поверхности разрушения имеют тенденцию быть круглыми.Если мягкая зона довольно тонкая, поверхность разрушения имеет тенденцию быть некруглой, следуя за мягкой зоной. TxDOT использует компьютерные программы GSTABL 7 и UTEXAS для анализа стабильности. Хотя грунт можно проверить заранее, чтобы получить данные о прочности для анализа, будущие свойства материала насыпи неизвестны. Точный ответ получить трудно, потому что обычно около половины поверхности разрушения проходит через насыпь позади насыпной стены. Местный опыт может дать некоторое представление о прочности предлагаемой насыпи.В то время как компьютерные программы используются для оценки устойчивости стен, приблизительная ручная проверка результатов может проводиться методом срезов.
Выбор рекомендуемой системы строительства и технического обслуживания

Ответственность

Инженер проекта должен убедиться, что система подпорных стенок, выбранная для данного местоположения, является подходящей. Поставщики стен MSE несут ответственность только за внутреннюю устойчивость своих стен. За общую (глобальную) устойчивость стеновой системы MSE отвечает инженер, который выбирает этот тип стены для включения в планы.

RW (MSE) DD (проектные данные) — это стандартный лист 2013 года в разделе фирменных подпорных стенок. Этот стандартный лист должен использоваться вместе со стандартом RW (MSE). Необходимо, чтобы подпорная стена дизайнер записи во время подготовки плана заполнить этот лист с предположениями фундаментальных для оформления стен, а также знаком и печатью этого листа. См. Документ RW (MSE) DD Guidance для получения дополнительной информации об использовании этого стандарта.

Геометрия

Геометрия расположения чаще всего определяет выбор системы подпорных стен.Геотехническое руководство предлагает информацию относительно оценки геометрии и выбора различных типов стен. Стены MSE обычно используются в проектах TxDOT; однако во многих ситуациях, особенно при резке, MSE может оказаться не самым подходящим типом стены. Часто дополнительные выемки грунта и опоры, необходимые для установки стен MSE в условиях вырубки, делают их неэкономичными и трудными для строительства. Иногда стены MSE выбираются, потому что в планах требуются только геометрический план и стандартный лист (окончательные подробные чертежи производятся как рабочие чертежи).Эти минимальные усилия по проектированию делают стены MSE популярным выбором среди инженеров с ограниченным временем и ресурсами. Несмотря на то, что привязка, забивка грунта, просверленный вал и раздвижные стены фундамента требуют значительно больше проектных усилий и времени, они предпочтительнее в некоторых ситуациях резки.

Стабильности каждой предлагаемой установки подпорной стенки должна быть оценена. Обычно это включает в себя простой обзор высоты стены, геометрии площадки и грунтовых отверстий. Стены высотой 20 футов или меньше, расположенные на ровной поверхности, с просверленными грунтами, показывающими количество ударов Техасским коническим пенетрометром (TCP), превышающее 20 ударов на фут, не требуют детального анализа.К стенам высотой более 20 футов, расположенным на склонах или на почвах с меньшей силой 20 ударов на фут следует присмотреться более внимательно. Как правило, размещайте стены на любом склоне круче 4: 1 только с тщательной проверкой как краткосрочной, так и долгосрочной устойчивости. Особое беспокойство вызывают стены, расположенные на свежесрезанных склонах, где данные о грунте могут указывать на высокую прочность на уровне выемки. Свежеоткрытый материал со временем размягчается, и при анализе стен в этой ситуации необходимо проводить оценку долговременной прочности.Местные округа могут захотеть изменить эти правила, исходя из своего опыта работы с конкретными проектами и местных условий.

Характеристики почвы

Конусный пенетрометр Texas плохо коррелирует для очень низкой прочности почвы и может давать слишком консервативные результаты. При оценке устойчивости стен на грунтах слабее 20 ударов на фут, может оказаться целесообразным провести лабораторные испытания или испытания на месте в дополнение к TCP. Лабораторные испытания на трехосный или прямой сдвиг обычно дают более точные данные о прочности грунта для этого типа анализа.

Рекомендуемые строительные методы

Фактическое состояние почвы

Поскольку грунтовые скважины берутся в отдельных местах, трудно определить, какие почвенные условия будут ощущаться на более широкой территории. При строительстве подпорных стен, оценить предлагаемое расположение подпорной стены и уведомить дизайнер проекта о потенциальных проблемах. Обеспокоенность вызывают мягкие или влажные почвы, участки, производящие грунтовые воды, и участки, на которых наблюдается обрушение откосов во время земляных работ.Каждый из них указывает на потенциальные проблемы со стабильностью и должен быть доведен до сведения проектировщика стен. Может потребоваться удалить и заменить плохой грунт, установить водостоки или изменить стену для решения таких полевых условий.

Соблюдение планов и технических условий

Обеспечить соблюдение планов и спецификаций во время строительства, особенно в отношении ширины усиленного объема, длины перемычек и типа используемой засыпки. Ряд коротких и долгосрочных проблем с производительностью подпорной стенки являются результатом отказа подрядчика придерживаться требований спецификации и плана.

Отвес

Стены

MSE требуют особого внимания к размещению и уплотнению выбранной насыпи. По завершении засыпки каждой панели следить за вертикальностью стеновых панелей. Первоначальное тесто для панелей следует модифицировать, чтобы получить подпорную стену по отвесу. Во многих случаях отсутствие оценки вертикальности панелей во время строительства приводит к тому, что стены значительно выходят за пределы допуска.

Погода

сделать тщательное наблюдение подпорной стенки и засыпка после сильных дождей, особенно в районах с более высокими объемами осадков.Дождь может смягчить или ослабить уплотненную засыпку, а любой дождь, просачивающийся в засыпку, может увеличить давление на стеновые панели. Проверьте временное покрытие поверхности на предмет трещин и быстро заделайте трещины, чтобы предотвратить просачивание в засыпку.

Базовая засыпка

Как можно быстрее засыпьте выемку в основании подпорных стен. Скопление грунтовых или поверхностных вод в этой области смягчит почву и снизит устойчивость стен.Земляные работы у основания существующей стены для установки ливневой канализации, проезжей части или другого сооружения не должны проводиться без определения устойчивости стены в вынутом грунте.

Ткань фильтра

Выбранный наполнитель без сцепления подвержен эрозии и разрушению труб при попадании большого количества воды в стену. На каждом стыке панелей требуется фильтрующая ткань, которая предназначена для удержания засыпки стен и пропускания воды. Промежутки или пустоты в фильтровальной ткани позволяют заполнителю выходить из-за стены.

Уплотнение

Герметизация стыков перекрытий предотвращает попадание чрезмерного количества воды в верхнюю часть стены. Действующий стандартный лист RW (TRF) требует, чтобы все стыки колпачка были заделаны. Этот элемент работы должен требоваться на местах и ​​контролироваться на предмет соответствия.

Рекомендуемое техническое обслуживание

Периодически осматривайте стены на наличие признаков потери засыпки, потери герметичности стыков или подвижек. Заделайте швы, особенно те, которые могут допускать попадание поверхностной воды в засыпку стены.Если наблюдаются признаки потерь при обратной засыпке, засыпьте пораженную область выбранной заливкой, если область доступна, или используйте текучую заливку, если доступ ограничен. Проникновение воды в пустоты в стенах может вызвать чрезмерное давление внутри стены и привести к смещению панелей и разрушению стен. Обработайте опорожненные участки, когда они маленькие и поддаются лечению, поскольку со временем они всегда будут увеличиваться в размерах.

Рекомендации по проектированию

Стены

MSE были наиболее распространенным типом подпорных стен в проектах TxDOT в течение последних двух десятилетий.К преимуществам стен MSE можно отнести их невысокую стоимость, малые затраты на проектирование, скорость возведения и привлекательный внешний вид. Стены MSE будут продолжать использоваться в больших количествах в проектах TxDOT в ближайшие годы. Имея это в виду, Подразделение мостов рекомендует учитывать следующее в будущих проектах с использованием стен MSE:

1. Выбор засыпки для стен МСЭ

В 2014 Стопорные списки Стена Стандартные спецификации (пункт 423) четыре типа выбора засыпки для MSE стен.

  • Тип «BS» — это засыпка по умолчанию для постоянных стен MSE. Это засыпка хорошего качества, обеспечивающая приемлемые характеристики стен.
  • Тип «AS» — это более крупнозернистый материал более высокого качества, обладающий улучшенными конструктивными качествами и характеристиками. Как правило, это более дорогой материал для обратной засыпки, но его следует рассматривать в проектах, где желательна повышенная производительность.
  • Засыпка типа «CS» используется только на временных стенах MSE и не подходит для постоянных стен.
  • Засыпка типа «ДС» — засыпка каменистая без дренирования. Тип «DS» предназначен для использования в стенах МСЭ, подверженных затоплению.

Подпорные стены, подверженные затоплению, должны четко указывать, что засыпка типа «DS» потребуется ниже 100-летней отметки уровня воды, указанной в планах. В качестве альтернативы весь объем стены может быть указан как тип «DS». Для проектов, требующих засыпки типа «AS» или «DS» в стенах MSE, либо общие примечания, либо сами планы стен должны четко обозначать требуемый тип засыпки.Если тип обратной засыпки не указан, спецификация возвращается к типу «BS».

2. Увеличьте минимальное вложение

Рассмотрите возможность увеличения минимальной глубины заделки стен MSE с одного фута до двух футов ниже уровня готовой поверхности. В проектах, где небольшое количество заливки должно быть размещено под стеной, проектировщик может пожелать указать минимальную глубину заделки на два фута ниже готовой поверхности или естественного грунта, в зависимости от того, что ниже. Стандартное встраивание стен MSE в настоящее время требуется на одну ногу, если на планах не указано иное.Некоторые районы начали требовать закладку минимум двух футов. Два фута дают больший предел погрешности при неточных съемках или профилировании и обеспечивают дополнительную меру устойчивости в мягких грунтах. В проектах на твердом грунте или требующих выемки в скале может потребоваться сохранение заделки в один фут.

3. Крутые склоны

Не рекомендуется ставить стены на склонах круче 4: 1. Многие почвы в Техасе демонстрируют предельную устойчивость склона 3: 1 или даже 4: 1.Дополнительная нагрузка стены на эти откосы снижает их устойчивость и может привести к разрушению. Если требования проекта диктуют наличие стен на откосах (стены с возвышениями), следует провести подробный анализ устойчивости откосов и принять меры для обеспечения устойчивости стен.

4. Избегайте использования цементно-стабилизированной засыпки

Хотя цементно-стабилизированная засыпка является вариантом, разрешенным в наших стандартных спецификациях и легким краткосрочным решением, она ставит под угрозу долговременные характеристики стены, поскольку снижает ее гибкость и не позволяет дренажу через стену.В проектах, где ожидается оседание из-за мягкого грунта, в планы следует добавить общее замечание, исключив цементно-стабилизированную засыпку в качестве опции.

Подпорные стены служат хорошо, но есть несколько ключевых моментов для успешной работы стен: для каждого места необходимо выбрать правильную систему и применять надлежащие методы строительства.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
