Устройство подпорных стен: Устройство подпорной стенки

Подпорные стенки. Устройство основных конструкционных элементов

В  статье Подпорные стенки. Виды понятия и конструкции подпорных стенок были рассмотрены сферы применения и  виды подпорных стен. В этой статье разберем устройство основных конструктивных элементов подпорной стенки, а также условия при которых возможно самостоятельно строить подпорные стенки.

Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенок

Подпорные стенки своими руками можно возводить на устойчивых грунтах (глины, суглинки, супеси, галька, щебень, гравий и т.д.), минимальной глубине залегания грунтовых вод на уровне 1-1,5 м от поверхности, а максимальная глубина промерзания до 1,5 м.

Цифровые величины носят рекомендательный характер.

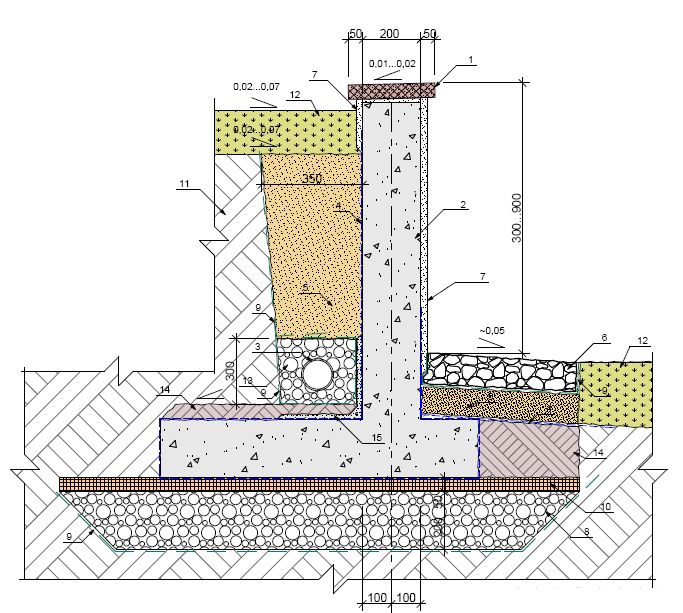

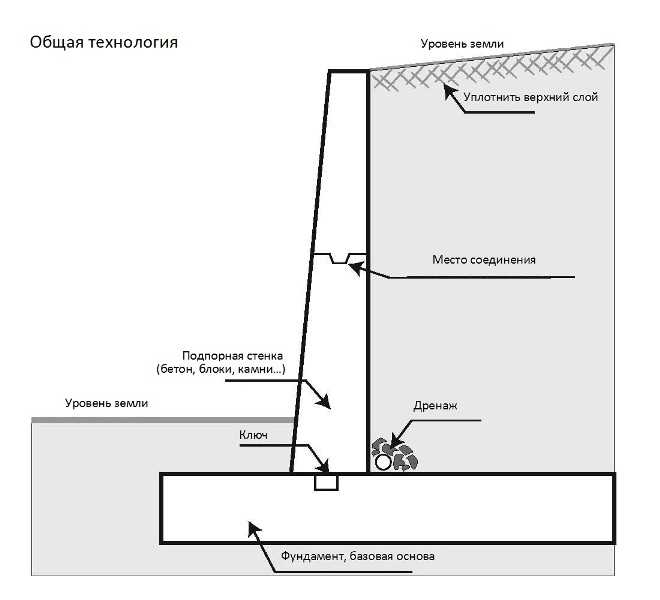

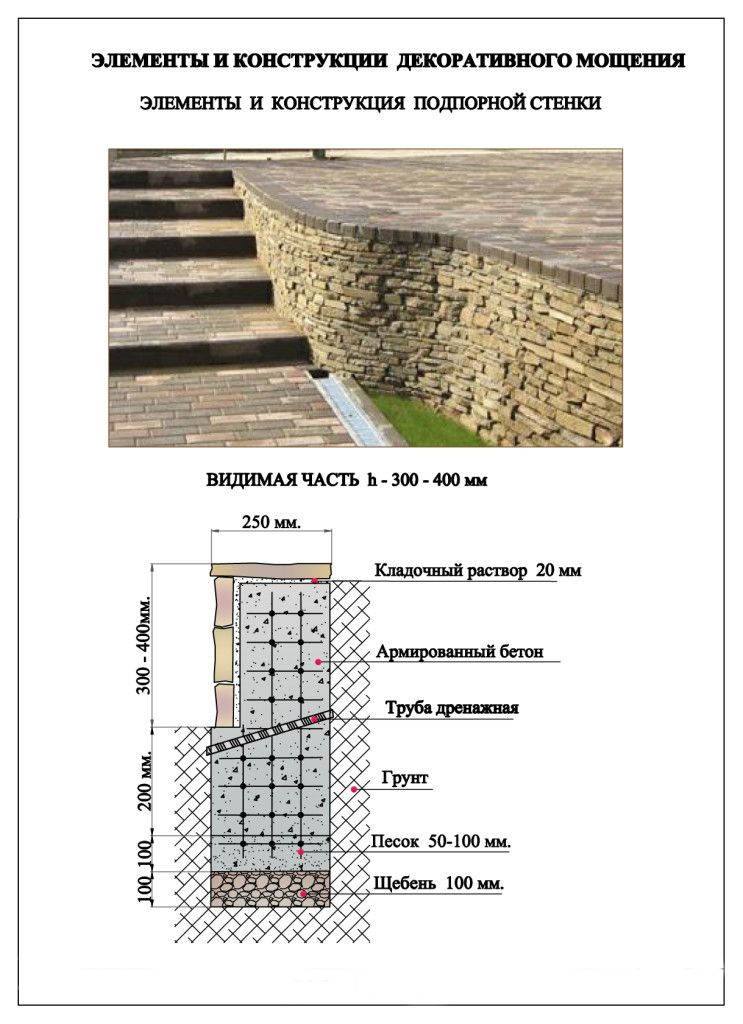

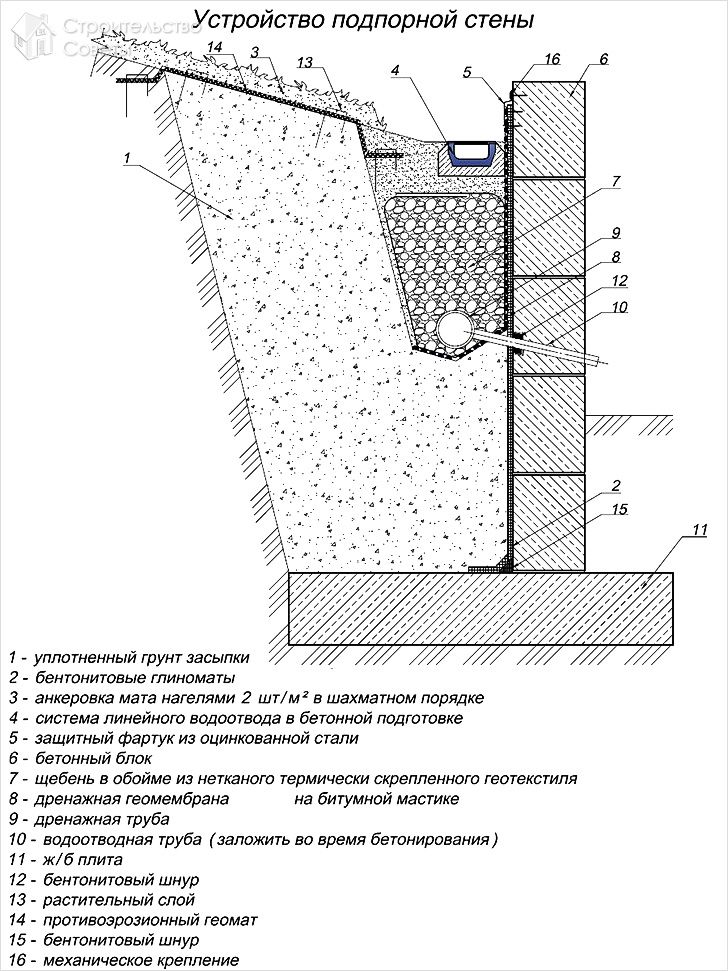

Принципиальная схема и основные элементы конструкции подпорной стенки

 1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело.

Общие рекомендации и важные моменты для всех типов подпорных стен

• Чаще всего на приусадебных участках строят подпорные стенки высотой от 30 см до 2 м. Когда уступы (террасы) небольшие (по высоте до 1,4 м и ширине до 4 м), делают стенки высотой 1,2-1,4 м (оптимальная высота стенки). Их можно построить самостоятельно без специальных расчетов. Если же высота стенки превышает 1,5 м, для выбора ее конструктивного решения и параметров (толщины, длины, высоты, формы, материала) нужно приглашать специалиста.
• Рекомендуемая толщина подпорной стенки должна быть не менее: для каменной кладки и бутобетонной 0,6 м; для бетонной кладки 0,4 м; для железобетона  0,1 м.

• Подпорная стенка из бетона, камня или кирпича при высоте более 30 см должна иметь фундамент. Он может быть разной толщины и глубины, в зависимости от конструкции стенки и грунта, на котором она возводится. При высоте стенок менее 30 см фундамент практически не нужен. Они возводятся с заглублением в грунт. Для предотвращения отрицательного влияния вспучивания грунта на стенку зимой, необходима тщательная песчано-гравийная подготовка основания стенки. Подготовка может достигать толщины 40–60 см. Величины глубины заложения фундаментов:
  • при высоте стенки от 30 до 80 см фундамент закладывают глубиной от 15 до 30 см;
  • при высоте стенки от 80 до 150 см — глубиной от 30 до 50 см;
  • при большей высоте, до 200 см – глубиной до 60 — 70 см.
  • если высота стенки превышает 2 м, то необходимо усиление фундамента с помощью арматуры. Фундамент можно выполнять из бетона, а также гравия, щебня, песка при уплотнении их тяжелой глиной или скрепленные цементным раствором. Если грунт подвижный, близко залегают грунтовые воды (1,0-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорные стенки должны заглубляться с расчетом в 1,5 раза больше ее ширины.
• Целесообразно, чтобы стенка (от ее общей высоты) минимально была заглублена на 1/3, а 2/3 находилось над поверхностью грунта. Это позволит с достаточной уверенностью обеспечить устойчивость стенок;
• Зная высоту стены, можно определить ее ширину. На прочных глинистых почвах толщина основания стены должна составлять 1/4 ее высоты. На среднерыхлых — 1/3 высоты. На рыхлых песчаных или на влажных почвах — 1/2 высоты. Обычно подпорная стенка сужается кверху, образуя «корону» (верхняя часть подпорной стенки). Например, толщина короны у каменной стены рекомендуется в пределах 30 — 50 см.
• При строительстве стенок необходимо учитывать, что их криволинейные или ломаные конфигурации обладают большей жесткостью и выдерживают большую нагрузку. Это связано с тем, что выполняя ломанную или скругленную линию стены, уменьшается длина пролета и соответственно нагрузка на стену. При этом они смотрятся более привлекательно и эстетичней.
• За подпорной стенкой скапливается вода, которая оказывает гидростатического давления на конструкцию, что снижает прочность и устойчивость конструкции. Поэтому, независимо от материала, высоты и формы стены, для предупреждения застойного переувлажнения почвы вдоль внутренней стороны стенки во всех случаях необходима организация дренажа и водоотвода. Также в зависимости от конструкции стенки применяется гидроизоляция ее внутренней стороны (см. ниже).

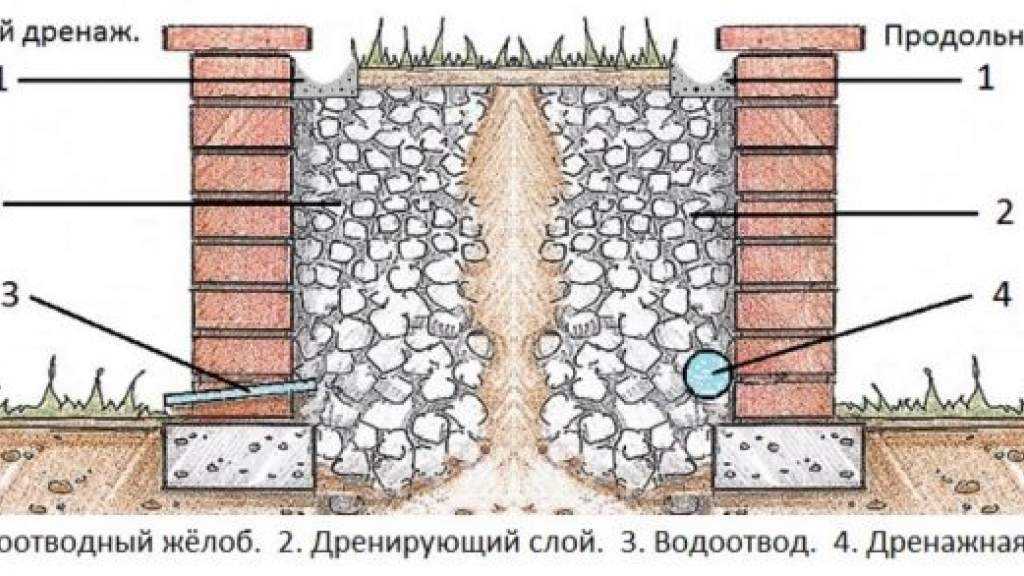

Дренаж подпорной стенки

• Дренаж может быть продольный, поперечный или комбинированный – продольно-поперечный.
• При поперечном дренаже в толще стены оставляют отверстия диаметром до 10 см или встраивают трубки диаметром 5 см с уклоном, чтобы вода уходила за пределы террасы в близлежащий водоприемник. Также можно в 1-3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Шаг установки дренирующих труб (отверстий) рекомендуется -1,0 м.
• При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстильный материал. При ее отсутствии также применяются керамические или асбоцементные трубы диаметром 100-150 мм с перфорацией.

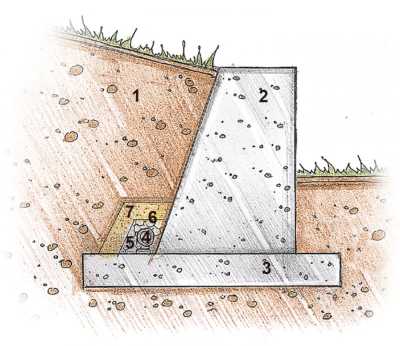

Схема продольного дренажа стенки

1 — тело стенки из бетона; 2 — бетонный фундамент; 3 — дрена; 4 — щебень; 5 — геотекстиль; 6 — песок; 7 – грунт.

Схема поперечного дренажа стенки

1- щебень; 2 – тело стенки из бетона; 3 – дренажная трубка.

Вода впитывается геотекстильным материалом, затем попадает через отверстия в трубу и отводится за пределы террасы. В обоих вариантах, между стенкой и грунтом укладывают дренирующий слой в виде фракционных материалов (гравий, галька, битый кирпич и т.д.) или крупнозернистый песок толщиной 70-100 мм. Слой устраивают одновременно с подсыпкой грунта. Несмотря на то, что, например гравий, создает значительное давление на стенку, он служит дополнительным дренирующим слоем, хорошо пропускающим воду к водосточным отверстиям.

Схема работы продольного дренажа

Примечание: Дренажные гофрированные трубы применяются при осушении земель в дорожном строительстве, в коммунальном и подсобном хозяйствах. Они изготовлены из полиэтилена низкого давления (ПНД). Префильтр препятствует проникновению в трубу частиц песка или грунта и предохраняет систему от заиливания. Хорошо гнутся. Соединяются друг с другом муфтами.

Образец гофрированной дренажной трубы


Образец гофрированной дренажной трубы с фильтром


Соединительные элементы гофрированной дренажной трубы

Заполнение пространства за подпорной стенкой

После того как стенка сложена и простояла несколько дней, следует заполнить пространство между ней и склоном сначала дренирующими грунтами – песчаными или крупнообломочными. Можно использовать битый кирпич, куски бетона и т.д. образовав дренирующий слой. Затем, послойно, толщиной 20-40 см засыпается ранее вынутый грунт и трамбуется. Желательно чтобы это были местные крупнообломочные грунты, пески супеси, а иногда и суглинки. Такие грунты предпочтительны для всех типов подпорных стен. Сверху укладывается слой растительного грунта.

Если через некоторое время (несколько недель) грунт осядет, надо его добавить и затем восстановить полностью на террасах нарушенный плодородный слой почвы. Важно чтобы сверху был заложен богатый гумусом ранее снятый слой почвы. После этого можно приступить к благоустройству террасы.

Важно! Глины, торфы, илы, плывуны, грунты, содержащие органические и растворимые включения более 5% по весу и мерзлые грунты для обратной засыпки НЕ пригодны.

Для предотвращения просачивания атмосферной воды в швы кладки, что ведет при ее замерзанием к разрушению стены, необходимо в монолитных стенах предусматривать козырек (б) со слезником, а в сборных устанавливать карнизный блок (а) с небольшим уклоном. На косогорных участках с целью отвода атмосферных вод за тыльной гранью стены должен быть устроен водоотводный кювет.

Устройство карниза стены: а — бетонный карнизный блок; б — железобетонный козырек

Выбор материала для подпорных стен обусловливается технико-экономическим расчётом, требованиями долговечности, охраны окружающей среды, условиями производства работ, наличием местных материалов и другими факторами.

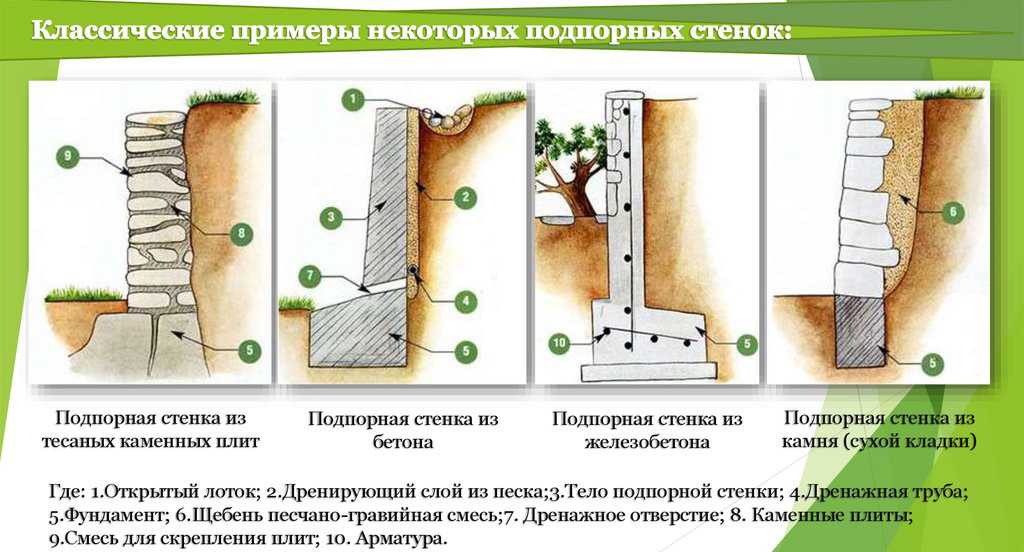

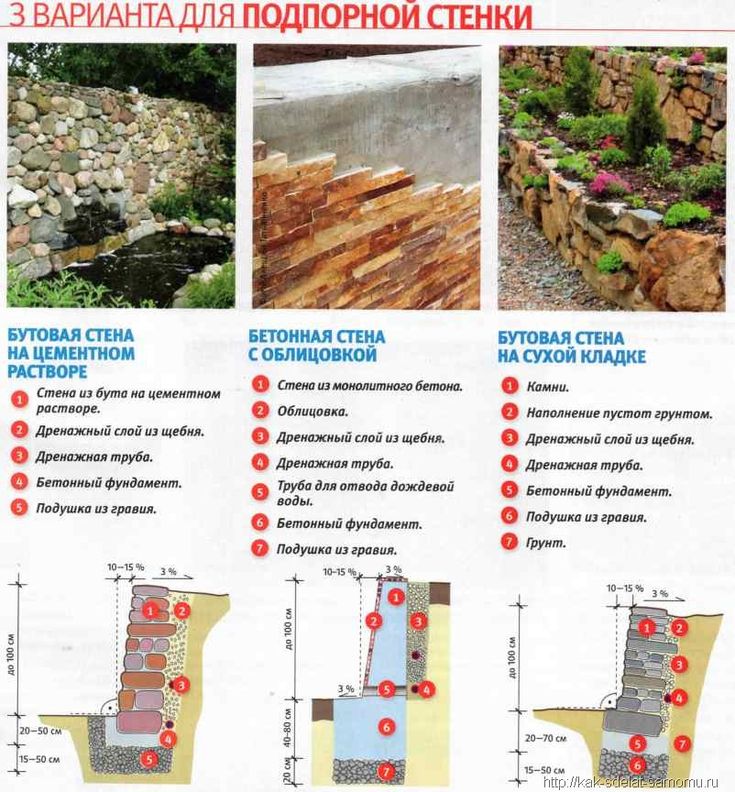

Материалы для подпорных стенок

Подпорные стены могут быть выполнены из разных материалов. Каждый из применяемых материалов, по-своему влияет на их прочностные данные и на эстетическое восприятие территории участка в целом:

• деревянные подпорные стены выглядят красиво. Но срок их службы меньше, чем каменных или бетонных. Древесину необходимо тщательно защищать от воздействий окружающей среды;
• бетонные стены выглядят однообразно. Поэтому их стараются декорировать снаружи различными материалами (галькой, кусками черепицы, плиткой и т.д.). Хорошо смотрятся, например нескольких вставок из горшков с цветами, замурованных в стену;
• стенки из природного камня самые дорогие, зато выглядят привлекательно и служат долго;
• кирпичные стенки смотрятся хорошо, если выложены аккуратно и из качественного материала, долговечны.

Рекомендуемые марки материалов для подпорных стенок:

1. Кладка кирпичных подпорных стен должна выполняться из хорошо обожженного полнотелого кирпича марки не ниже М200 на растворе марки не ниже М25, а при очень влажных грунтах — не ниже М50. Применение пустотелого и силикатного кирпича не допускается;
2. Для бутовой кладки подпорных стен следует применять камни с маркой не ниже М150 на портландцементном растворе марки не ниже М50;
3. Для бутобетона аналогичный камень как для бутовой кладки на бетоне класса В 7,5;
4. Монолитные железобетонные тонкостенные конструкции выполняются из бетона В10…В15, сборные из бетона В15…В30.
5. Для подпорных стен, подвергаемых попеременному замораживанию и оттаиванию, класс бетона должен быть определенной морозостойкости .При температуре от минус 5 до 20°С минимальный класс по морозостойкости F50, ниже 20 до 40°С F75, ниже 40°С F 150.

Гидроизоляция поверхности подпорных стенок

Поверхность подпорных стенок (кроме подошвы фундамента) со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции можно применять различные материалы — рубероид, толь кровельную (в один — два слоя). Они наклеиваются по горячей битумной мастике. Синтетические гидроизоляторы и т. д. При сухих грунтах достаточно обмазать поверхность горячей мастикой, битумом (как правило, в 2 слоя).

Для продления срока службы, необходима гидроизоляция для подпорных стенок выполненных из дерева, кирпича, бутобетона, железобетона, бетона и металла.

Фундаменты подпорных стенок

По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения, которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров конструкции подпорной стенки, характеристик подстилающих грунтов, глубины залегания подземных вод и глубины промерзания грунта. Применяются, как правило, фундаменты ленточные и свайные. Ленточный фундамент представляет собой монолитную, сборную или состоящую из отдельных блоков конструкцию, повторяющую линию подпорной стенки. Глубина залегания такого фундамента, как правило, не менее 60см. При промерзании грунта, глубину фундамента связывают с глубиной промерзания.   Свайные фундаменты более глубокие, чем ленточные. Ряды свай заглубляют могут быть заглублены в грунт на несколько метров. Такой метод используют при слабонесущих грунтах, и обеспечивает проникновение под телом стенки потока грунтовых вод. В этом случае грунтовые воды свободно проходят между сваями, не создавая подпора для стенки и склона.Технология строительства этих фундаментов схожа с их строительством для домов и хорошо изложена в статьях: Технология устройства свайного фундамента; Варианты применения свайного фундамента; Устройство и расчет ленточного фундамента.

Тело подпорной стенки

Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание: Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

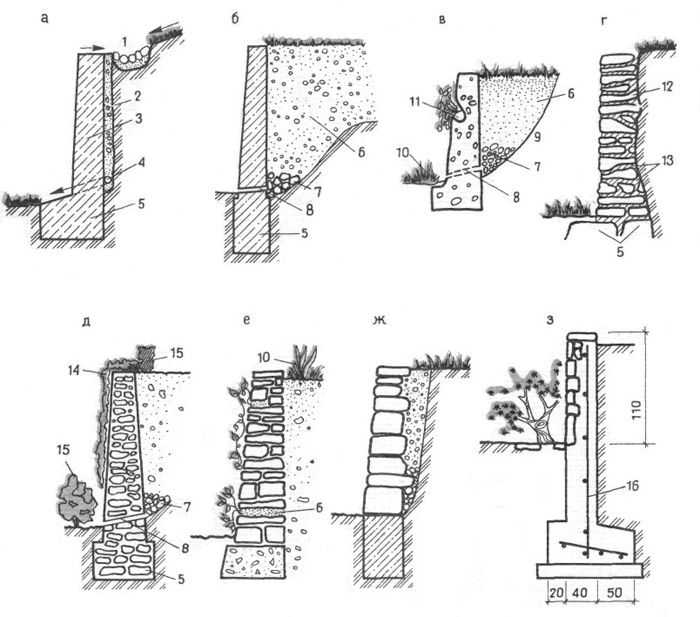

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

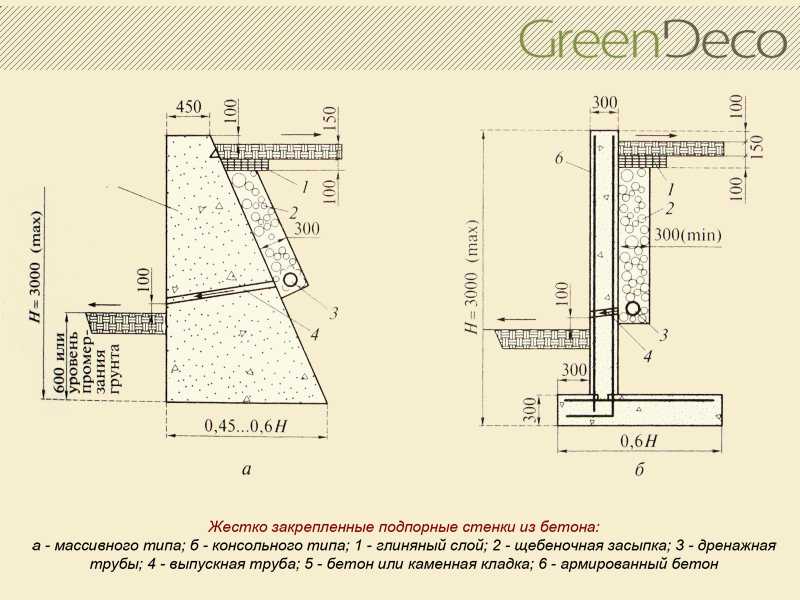

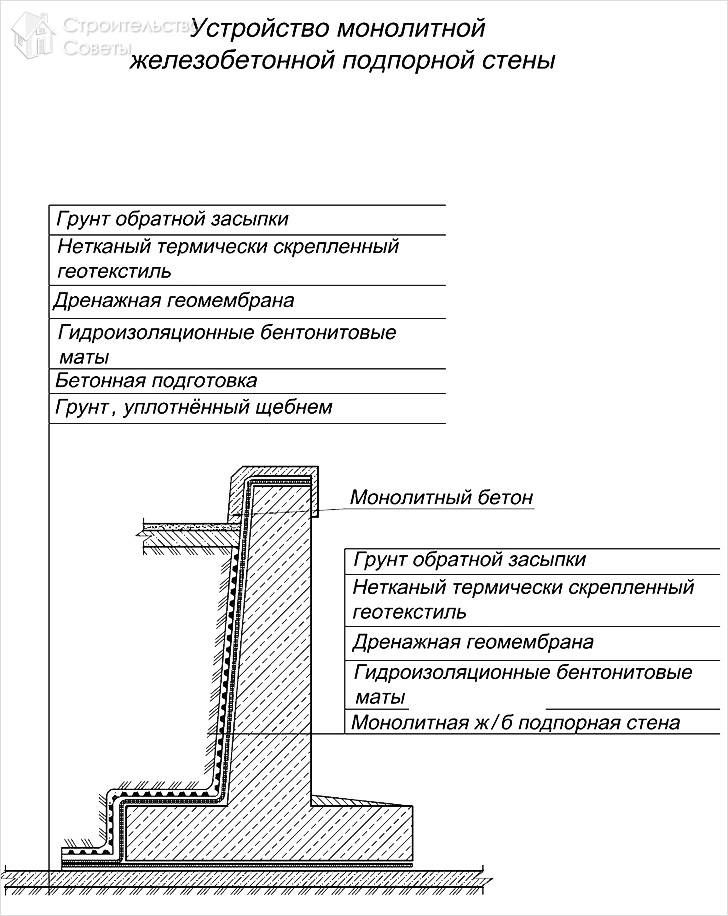

Стенки с жестко закрепленной конструкцией — это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

К упругим конструкциям относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.

В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется. При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше – наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.

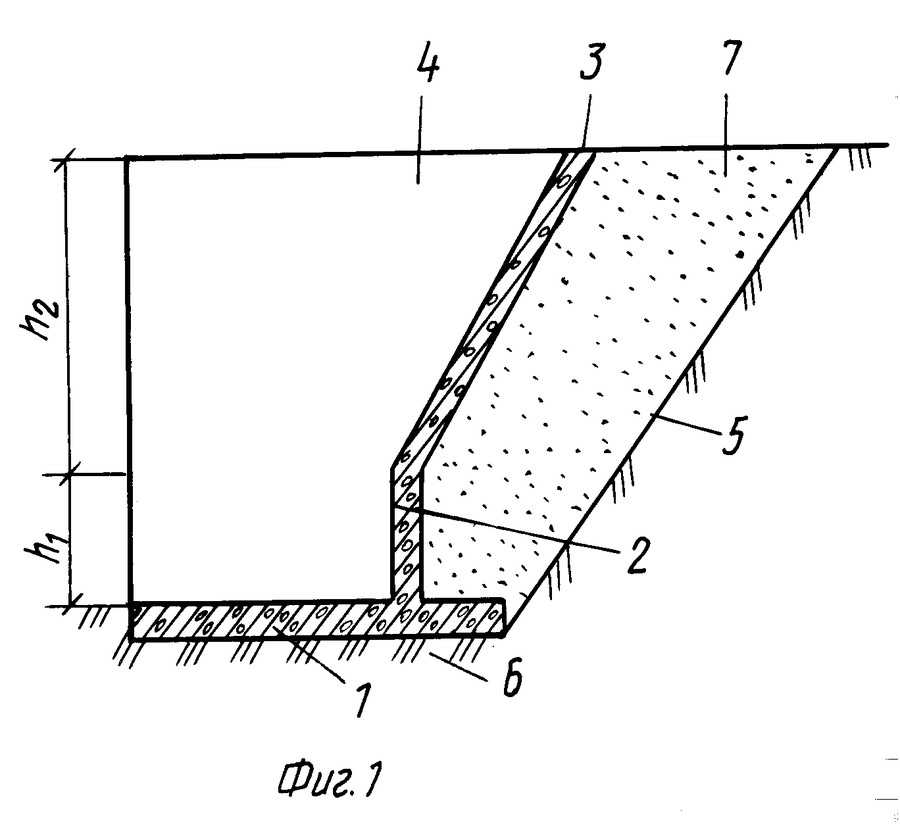

Определение угла наклона задней грани подпорной стенки

tg e=(b-t)/h, (1)

Где:

e — угол наклона расчетной плоскости к вертикали; b — ширина подошвы фундамента; h — расстояние от поверхности грунта до подошвы фундамента; t — толщина стенки; j — угол внутреннего трения.

Угол наклона расчетной плоскости к вертикали e определяется из условия (1), но принимается не более (45° -j /2).

Исходя из вышесказанного, угол наклона стенки также приблизительно можно определить по формуле:

e=45°-j /2

Примечание: Угол внутреннего трения — угол трения между частицами внутри сыпучего тела.

В зависимости от пористости грунтов нормативные значения угла внутреннего трения j (град) составляют.

Для песчаных грунтов:

• Гравелистые и крупные 43-38;
• Средней крупности 40-35;
• Мелкие 38-28;
• Пылеватые 36-26.

Для пылевато-глинистых нелессовых грунтов:

• Супеси 30-18;
• Суглинки 24-12;
• Глины 18-11.


К понятию угла естественного откоса

В данной статье мы рассмотрели основные конструктивные элементы подпорных стен, и основные важные моменты для стен из различных материалов. В следующей статье цикла будут рассмотрены конкретные примеры подпорных стен из разных материалов, и технология их строительства.

Подпорная стенка своими руками: расчет и устройство

Абсолютно ровный участок под строительство – большая удача. Но большинство из них всё же имеют уклон. Хорошо если незначительный, можно решить проблему невысокими террасами – устроить ступенчатый ландшафт с подпорными стенками. С большими перепадами высоты уже сложнее – поддерживающие грунт конструкции нужны более серьёзные.

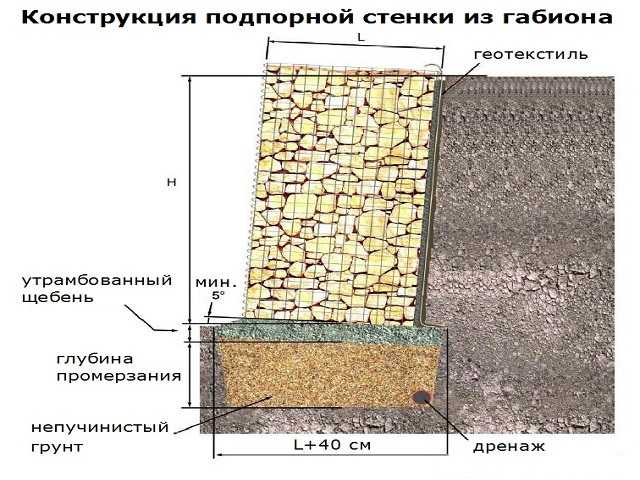

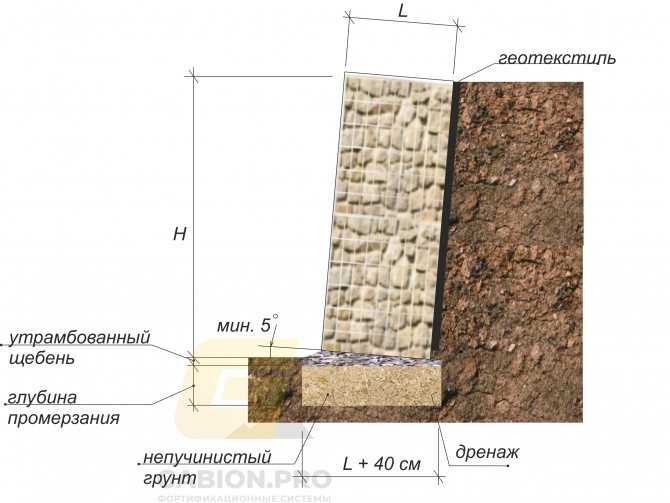

Можно просто приобрести материал для их строительства: готовые блоки для подпорных стенок, габионы. Или использовать для строительства менее специфичные, но уже более доступные материалы: бетон, камень, в отдельных случаях кирпич или даже дерево. Рассмотрев функциональное назначение подпорных стенок сам собой напрашивается вывод:

• Низкие подпорные стенки высотой до полуметра можно строить из подручных материалов, чаще всего они выполняют декоративную функцию, словно ограждение клумбы. При этом зачастую используется просто собственный вес, например, невысокие стенки из крупного камня могу быть выложены «на сухую», без кладочного раствора.
• Стены высотой около метра устраиваются с заглублением в землю. Обычно это треть высоты, здесь уже определённые требования к прочности, предполагается обязательное наличие дренажа.
• Для подпорных стен высотой более метра в самостоятельном исполнении более технологично использовать такие материалы как бетон и железобетон.

Понятно, что в этом случае без расчётов уже не обойтись. Необходимо определить общие размеры сооружения более точно, чтоб заложить гарантию надёжности и долговечности, одновременно оптимизировать расходы на материалы, технику и людские ресурсы. Причём по окончанию строительства обязательно потребуется защита бетонной конструкции или облицовка отделочным материалом.

Содержание статьи

• 1 Расчет для подпорной стенки
  • 1.1 Выбор оптимального вида опорной стены
  • 1.2 Некоторые требования СНиП
  • 1.3 Исходные данные
  • 1.4 Нормативные и расчётные показатели грунта
• 2 Подпорная стенка из бетона – изготовление
  • 2. 1 Выемка грунта
  • 2.2 Укладка бетона
  • 2.3 Определимся с опалубкой
  • 2.4 Дренаж и отсыпка
• 3 Опорная стенка из камня
• 4 От начала до результата
  • 4.1 Похожие статьи

Расчет для подпорной стенки

При более детальном погружении в тему выясняется, что существуют стандарты, допуски и ограничения. А самое главное – методики и расчёта. Литература, откуда можно черпать информацию:

• Это в первую очередь СНиП – регламентированию подпорных стен отведён целый раздел.
• Его дополняет Справочное пособие к СНиП – это уже более развёрнутая информация, на которую ориентируются проектировщики, основа для программ и калькуляторов. Называется «Проектирование подпорных стен и подвалов».
• Хорошо подана информация в «Технических указаниях по проектированию подпорных стен для транспортного строительства» и учебнике «Расчёт подпорных стен» Клейна за 64 год.

Всё остальное это сайты по ландшафтному дизайну – для начала самостоятельного строительства это поверхностная, нередко противоречивая информация. В основном она касается декорирования рельефа и «обыгрывания» незначительных перепадов высоты – больше про дизайн подпорных стенок.

Выбор оптимального вида опорной стены

Вообще для организации укрепления перепадов высоты рельефа местности применяются различные виды опорных стен и устроены они принципиально разными способами:

• Свайным методом.
• Массивные стены – армированные, неармированные.
• Уголковые консольные.

Однако для устройства бетонных свай и шпунтов требуется спецтехника. Нам же нужна конструкция подпорной стенки для изготовления своими руками.

Железобетонные конструкции конечно «изящней» массивных, тоньше – их поперечный разрез похож на угол. При поверхностном осмотре создаётся впечатление, что изготовление потребует значительно меньших затрат. При повышенной степени механизации так и есть. Но для собственного изготовления ситуация несколько иная:

• Расчёты для них требуются более объёмные – необходимо очень точно рассчитать возможности экономии бетона за счёт арматуры. Если закладывать большой запас прочности именно в бетон – теряется смысл её использования.
• Кроме того, сильно повышаются требования к качеству работ – обязательный контроль защитного слоя, тщательная штыковка или вибрирование.
• Как следствие – получаем повышенные требования к устройству опалубки.

Это только то, что «на поверхности», устройство подпорных стенок только с виду кажется простым. Несоблюдение даже одного из этих требований – критично, при этом ещё и не всегда возможно в самостоятельном исполнении. Поэтому нами и выбрана массивная стена.

Некоторые требования СНиП

Для ведения подобных работ кроме экономической целесообразности важнейшее условие – прочность. Потому основа расчёта – требования норм и правил строительства. Ими регламентированы отдельные минимальные параметры подпорных стен и положение элементов:

• Минимально допустимая глубина заложения основания – так называемой подошвы – 60 см.
• Её ширина для начала расчётов предполагается в рамках 0. 5 – 0.7 от полной высоты всей стены.
• Уклон нижней плоскости основания – заглубление в сторону «горы» – 12.5 см на погонный метр (способствует устойчивости стены к сдвигу).
• Любой наименьший размер ширины, толщины для поперечного сечения «массивной» бетонной конструкции, например, верхний срез – не тоньше 40 см.

Кроме того, регламентируется устройство дренажа – их 3 вида: продольный, поперечный и комбинированный.

Исходные данные

Начнём с того, что стоит задача установить подпорную стену, средняя высота перепада уровня почвы 130см. Для подобных условий, отталкиваясь от минимальной глубины залегания основания, рекомендуемая общая высота стены – 2 м (надземная и подземная части вместе). Таким образом определились основные габаритные размеры.

Сразу нужно отметить, что самостоятельный расчет подпорной стенки происходит методом подбора – принимаются оптимальные размеры, считаются параметры стены. Если не соблюдается условие устойчивости – увеличиваются необходимые размеры и проводится новый расчёт. Если запас устойчивости слишком большой – размеры уменьшаются и всё перещитывается вновь. Понятно, что на устойчивость влияют размеры основания стены.

Габаритные размеры подпорной стены, затраты на их создание, в целях оптимизации расходов просчитывались отдельно и для железобетонной, и для бетонной – массивной конструкции без арматуры. Их устойчивость к сдвигу, изменению положения – одинакова. Для каждого вида стен нужен разный объём земляных работ. Хотя справедливости ради нужно отметить – если точное, конкретное положение стены ничем не ограничено, то в начальном этапе затраты на земляные работы можно понизить, выбирая чуть меньше грунта. В этом варианте предполагается дополнительная подсыпка после проведения работ.

Кроме того, вычислены экономические затраты для возведения 1 погонного метра стены.

Очевидно, что в конкретном случае массивная подпорная стенка из бетона не только значительно проще в изготовлении, но и дешевле. Это особенно заметно при большой длине всей конструкции.

Однако ещё ни разу не упоминалось о грунтах, точнее об их свойствах и параметрах. Возводится подпорная стенка на даче, где инженерно-геодезические изыскания проводились ранее, ещё при строительстве фундамента дома. Конечно, не конкретно в этом месте, но на незначительном удалении основная часть грунта – суглинок. Поэтому, руководствуясь справочной таблицей пособия СНиП, находим характеристики для соответствующего вида грунта.

Нормативные и расчётные показатели грунта

Далее по формулам из этого же пособия указанные нормативные значения необходимо пересчитать под свой грунт. Получить значения для предельных состояний – то есть с учётом коэффициентов запаса:

Для повышения точности расчёта сторона стены, которая в последствии будет опорой для грунта условно делится на 2 плоскости:

• Опорная плоскость тела стены – вертикальная, это положение удобно для правильного монтажа и контроля положения опалубки.
• Боковая плоскость основания – наклонная, это запланировано против самопроизвольного осыпания грунта во время работ.

Для основной опорной плоскости считаем коэффициент непосредственного давления грунта на подпорную стенку в горизонтальном направлении. Следом, угол уклона для поверхности скольжения с учётом препятствующего трения, которое снижает активное действие грунта на стену и как следствие повышает её устойчивость.

Для актуализации расчётов в регионах с разной сейсмичностью учитывается коэффициент горизонтального давления грунта. И вычисляется интенсивность воздействия горизонтального активного давления грунта в нижней части опорной стены – там, где бетонная стенка установлена на фундамент.

Основная опорная плоскость тела стены принимает на себя основные нагрузки. Опорная плоскость основания стены значительно меньшей площади, но её глубина залегания безусловно тоже имеет значение. Исключать её из расчётов нельзя, поэтому считаем всё также, как это делали для основной опорной плоскости стены.

По итогам расчётов можно наглядно отобразить влияние глубины на силу горизонтального давления грунта:

• Красная составляющая графика – зависимость для основной опорной плоскости стены. Причём довольно значительная его часть в отрицательной области значений. Обратного эффекта конечно нет – грунт не способен «тянуть» за собой стенку. Это обусловлено свойствами конкретного грунта – суглинка. Глубина залегания влияет на его устойчивое состояние посредством собственных связных сил. Естественно, что для любого другого грунта зависимость будет другой.
• Синяя часть графика – иллюстрация влияния на ещё более заглублённую часть стены – её основание.

Возможно, процесс предыдущих расчётов кажется несколько размытым, а мотивация неясной, однако они необходимы для вычисления более понятного значения – сдвигающей силы, действующей на подпорную стенку, зависящей от массы грунта.

Для хоть какого-то упрощения расчётов условно принято отсутствие дополнительной нагрузки на грунт сверху. То есть рассчитана сдвигающая сила только веса самого грунта. Результат – 21.69 кН. получается, что к 1 погонному метру стены высотой 1.3 м приложено давление 2. 1 тонны.

Вычислив сдвигающую силу, далее нужно получить значение силы, удерживающей подпорную стену. И понять актуальность параметров стены, их соответствие и достаточность для её устойчивости. Один из основополагающих параметров – масса стены. Для этого нужно вычислить площадь поперечного сечения подпорной стенки (разбив её чертеж на простые геометрические фигуры, вычисление площади которых элементарно), и умножить на среднее значение плотности для тяжёлого бетона – 2300кг/ м³. Получим массу одного погонного метра подпорной стенки.

Далее высчитаем удерживающую силу. Она создаётся пассивным сопротивлением грунта, ведь основание заглубляется в грунт по норме СНиП как минимум на 60 см, а значит в какой-то мере сдерживается им от сдвига.

Необходимо получить комплексное значение – полную, суммарную удерживающую силу подпорной стены, для сравнения с полученным значением сдвигающей силы, учитывая и коэффициенты запаса.

Как говорится – наступил момент истины. Расчёты показали, что силы, способствующие сдвигу стены меньше удерживающих её сил. Значит стена устойчива – не подвержена сдвигу. Что и должно быть непременным результатом, иначе начинать строительство по этим параметрам и смысла не имеет – нужно снова подбирать более подходящие размеры для основания.

Однако СНиП и пособие по проектированию предполагает и дальнейшие вычисления:

• Проводится расчёт возможного изменения положения стены – сдвигов, вызванных другими причинами, речь идёт о наклоне, заваливании, предпосылках к опрокидыванию. Но в этом случае возрастает пассивное давление грунта, способствующее устойчивости стены.
• Рассчитывается прочность конструкции. В нашем конкретном примере запас прочности оказался довольно значительным, даже создающим общее впечатление, что в некоторой степени можно «облегчить» конструкцию.

Разбираясь дальше уже велик соблазн провести полный расчёт для железобетонной конструкции. Но от неё мы изначально отказались по причине повышенных требований к качеству исполнения. Это не значит, что заранее планируется «халатное» отношение к работе. Просто небольшая случайная неточность, например, в положении арматуры поспособствует началу необратимого разрушения подпорной стены.

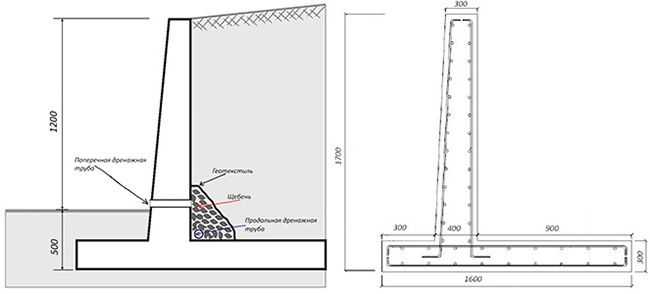

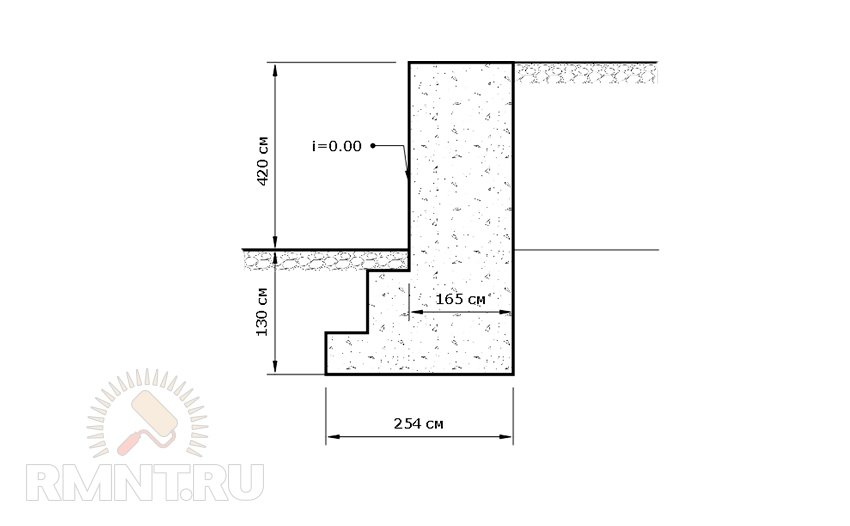

Подводя итоги расчёта отметим, что при наших условиях и принятых габаритных размерах: высота подпорной стенки до 2 м, а ширина основания не менее половины стены – при соблюдении остальных регламентированных параметрах оно проходит по прочности.

Верхняя часть стены – не менее 40 см, при этом утолщается к основанию с уклоном 3:1 (3 части высоты на 1 часть в горизонтали) – элемент также соответствует необходимой прочности.

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

• Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
• Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0. 5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

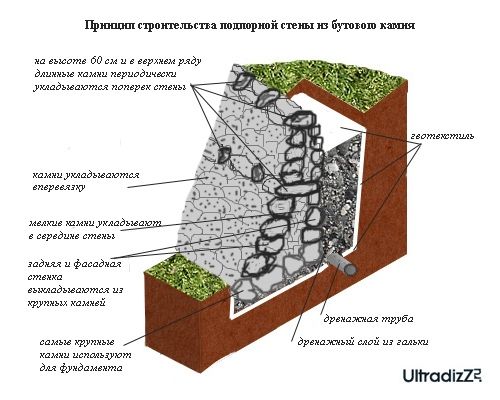

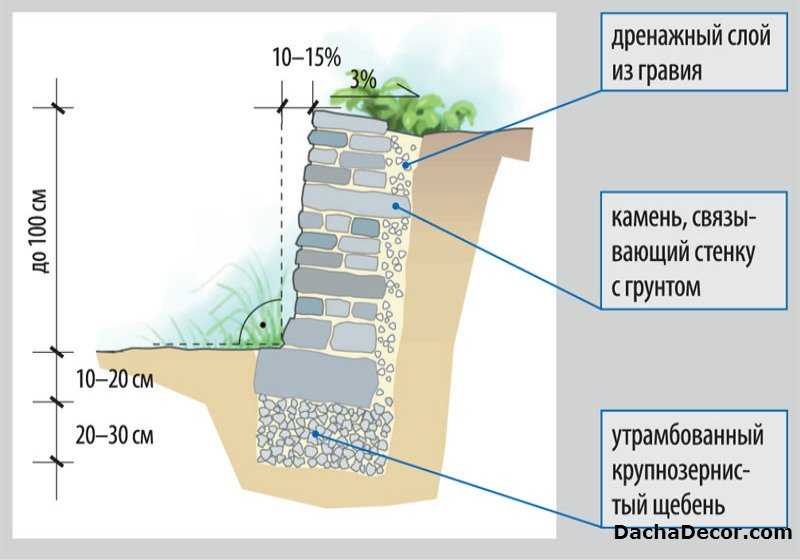

Опорная стенка из камня

Однако, чтобы не строить наугад, а ориентироваться на стандарты применим принцип расчёта для массивной подпорной стенки. В какой-то степени технологии схожи – отсутствие арматуры в бетоне, ставка на массу сооружения. При этом основание целесообразно выполнить всё же бетонным, а тело стены – из камня. В таком случае условие устойчивости подпорной стены хотя и с погрешностью, но можно считать аналогично, но прочность будет отличаться уже значительно – нужно заложить запас:

• Увеличить толщину стены. В разумных пределах, но это не повредит.
• Использовать арматуру. В основание уже обязательно монтировать арматурный каркас для связи с телом стены.

При соблюдении условий качественной укладки камня: обеспыливание, смачивание поверхности, соблюдение перевязки – подпорная стенка из камня получается достаточно прочной. И с высокой долей вероятности сможет противостоять нагрузкам.

Остальные условия: использование геотекстиля, подушка под основание, устройство дренажа, гидроизоляция, материалы обратной отсыпки – не меняются.

От начала до результата

Очевидно, что подпорная стенка на участке удовольствие недешёвое. Смета в любом случае будет значительной. Частично вопрос решается самостоятельным выполнением работ. Но для этого нужна тщательная подготовка – даже методика расчётов непростая, не говоря уже об общем объёме работ.

Но усилия стоят того. Кроме визуальной привлекательности значительно повысится уровень комфорта на участке, а главное исчезнут предпосылки для разрушения построек – ведь в основном для этого всё и затевается.

Руководство по установке подпорной стены своими руками

Шаг 1: Выберите материалы

Улучшенный дизайн строительных материалов является одной из основных причин, по которой домовладельцы строят подпорные стены. Штабелируемые бетонные блоки создают прочную, но красивую стену. Фасады этих блоков выглядят как отесанный вручную камень или состаренная каменная кладка. Но блоки также имеют размерную канавку сверху и кромку снизу. Точно спроектированная кромка входит в канавку, которая будет направлять конструкцию, а также создавать замковое соединение для увеличения прочности вашей стены.

В дополнение к штабелируемым блокам большинство систем подпорных стен также имеют верхние блоки, которые создают ровную поверхность верхней части подпорной стены вашего заднего двора или подъездной дороги.

Существует так много дизайнов, что вам не составит труда найти стену, идеально соответствующую общей архитектуре вашего дома.

Кроме блоков вам понадобится:

• лопата
• долото для кирпича
• резиновый молоток
• деревянных колышков, веревка и леска 9 уровня0014
• острый гравий
• трамбовка почвы
• уровень
• рабочие перчатки
• Грабли для гравия
• Гофрированная дренажная труба и патрубок
Клей для бетона
• и пистолет для герметика

Шаг 2. Разметка места размещения стены

Теперь необходимо отметить место, где будет установлена ​​стена. Используйте лопату, чтобы отметить землю. По краям стены вбейте деревянные колья. Привяжите веревку к каждой стойке на желаемой высоте вашей стены. Если ваша стена длиннее восьми футов, вбейте кол посередине, чтобы ни один столб не находился на расстоянии более восьми футов друг от друга. Используя линейный уровень, убедитесь, что вы все время соблюдаете желаемую высоту.

Шаг 3: Копайте траншею

После того, как вы разметили стену, пора начинать копать. Вы хотите создать траншею глубиной около восьми дюймов. Вы также должны убедиться, что траншея хотя бы немного шире, чем блоки, которые вы устанавливаете. Убедитесь, что вы режете прямо лопатой, так как вы хотите оставить нетронутой как можно большую часть окружающей почвы.

После того, как вы удалили землю, вам нужно утрамбовать оставшуюся землю.

Когда закончите утрамбовывать почву, добавьте четыре дюйма гравия, разровняв ее. Используйте свой уровень, чтобы убедиться, что ваш гравий ровный, и удалите гравий по мере необходимости.

Крайне важно, чтобы ваш первый ряд блоков был частично под землей. Вот почему вы копаете восьмидюймовую траншею и заменяете только четыре дюйма гравием. Если первый ряд находится под землей, стена будет закреплена и станет намного прочнее.

Шаг 4. Накройте первое блюдо

Теперь пришло время накрыть первое блюдо. Есть несколько факторов, которые определят, с какой стороны стены начать. Если ваша стена встречается с другой архитектурной особенностью, вам нужно начать с конца, который упирается в нее. Если ваша стена идет против наклона топографии, начните с самого нижнего конца. Если ни один из этих критериев не подходит, просто начните с наиболее видимого конца вашей стены.

Когда вы кладете каждый камень, очень важно проверять каждый из них на свой уровень. Убедитесь, что каждый камень выровнен спереди назад и из стороны в сторону. Если камень слишком низкий, вам может понадобиться добавить больше гравия. Если он немного неровный, вы можете использовать резиновый молоток, чтобы забить камень в нужное место.

Правильно наложив первое блюдо, вы значительно облегчите остальную часть процесса.

В зависимости от конструкции вашего блока в блоках могут быть пустотелые сердцевины. Если это так, заполните эти ядра дополнительным гравием, чтобы увеличить прочность и устойчивость.

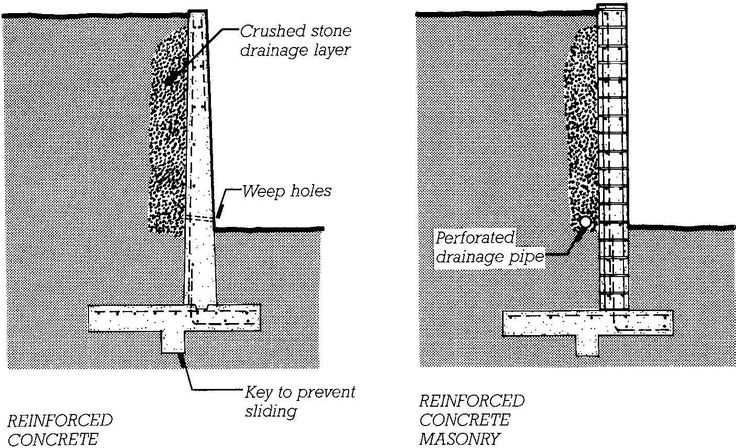

Шаг 5: Установка дренажной трубы

После того, как вы установили первый ряд, вы можете проложить дренажную трубу. Убедитесь, что он покрыт рукавом, чтобы предотвратить засорение в будущем. Поместите выход трубы там, где вы хотите, чтобы вода шла.

Шаг 6: Добавление слоев

Теперь вы подошли к самой интересной части. Убедитесь, что ваш базовый слой гладкий, сметая весь скопившийся мусор. Сложите следующий курс поверх первого. Если вы делаете стыки в шахматном порядке, начните с блока, разрезанного пополам, чтобы конец оставался гладким. Будьте осторожны, чтобы выровнять выступы и канавки, чтобы ваша стена сохранила свою прочность сцепления.

Если вы правильно настроили первый курс, эта часть должна пройти быстро. Тем не менее, вы хотите продолжать проверять свои блоки, чтобы убедиться, что они выровнены. Кроме того, вы хотите убедиться, что они сидят плотно и не шатаются.

Шаг 7. Укладка верхних блоков

Как только вы приблизились к желаемой высоте, пришло время добавить верхние блоки. Позаботьтесь о том, чтобы последний слой стандартных блоков был максимально очищен от мусора и пыли.

С помощью пистолета для герметика нанесите каплю бетонного клея на верхний ряд стандартных блоков. Возьмите верхние блоки и поместите их на клей, убедившись, что они плотно прижаты, проверяя, что они выровнены.

Клей должен схватиться, поэтому обязательно ознакомьтесь с инструкциями производителя. Если топперы слегка неровные, используйте резиновый молоток, чтобы внести небольшие коррективы.

Шаг 8: Обратная засыпка

После того, как топперы полностью затвердеют — большинство людей предпочитают оставить их на ночь — пришло время добавить засыпку и завершить проект. Вы должны были уже покрыть дренажную трубу гравием, но если вы этого не сделали, сделайте этот шаг перед засыпкой.

В зависимости от количества засыпки, которую вы добавляете, некоторые домовладельцы покрывают подпорную стенку ландшафтной тканью. Если вы добавляете только небольшое количество обратной засыпки, вам может не понадобиться это делать.

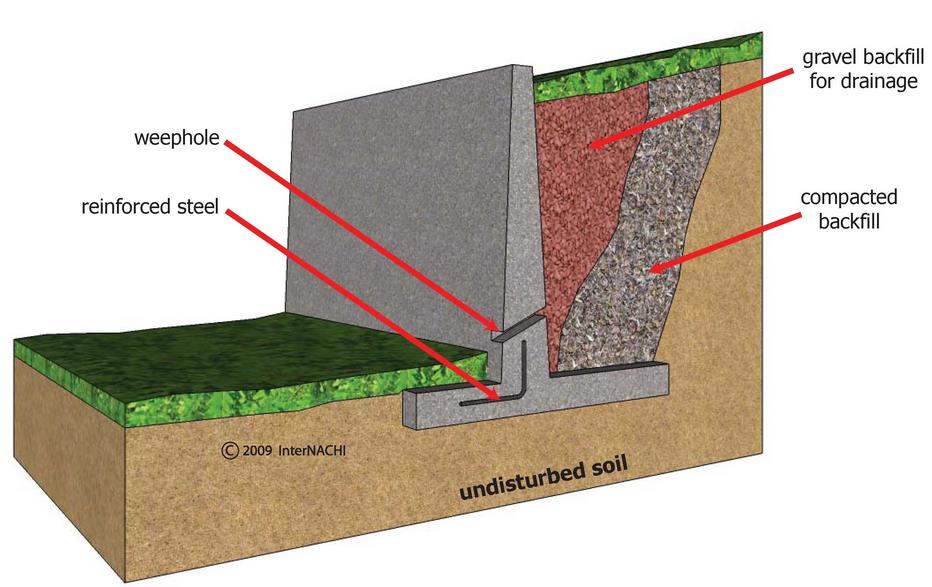

Уложите слой гравия между стеной и обратной засыпкой. Это повысит прочность стены и облегчит дренаж.

После укладки гравия можно засыпать по мере необходимости. Однако помните, что вы не хотите, чтобы засыпка достигала верхней части стены. Оставьте место для слоя верхнего слоя почвы, который покроет и гравий, и засыпку.

Во время заполнения используйте трамбовку для почвы, чтобы убедиться, что засыпка не слишком рыхлая. Рыхлая засыпка будет подвержена эрозии и может в конечном итоге привести к разрушению стены.

Шаг 9: Добавьте верхний слой почвы

После того, как вы добавили засыпку, добавьте слой верхнего слоя почвы. Выберите верхний слой почвы, который подходит для того типа ландшафтного дизайна, который вы собираетесь делать.

Теперь вы готовы к пейзажу! Если вы добавляете растения, сажайте их! Если вы добавляете слой дерна, распределите его! Строительство подпорной стены — физически сложная работа, но она вознаграждает. И если вы все сделаете правильно, вы будете пожинать плоды долгие годы!

Важность правильной установки подпорной стены

Подпорные стены носят не только декоративный характер. Они должны противостоять невероятной силе земли, которую они сдерживают. Эта сила известна как боковое давление грунта. И это давление не статично в течение года. Если земля за стеной пропитается дождевой водой, увеличение гидростатического давления создаст еще большую нагрузку на подпорную стену.

К сожалению, многие неправильно построенные подпорные стены выходят из строя во время сильных дождей. В зависимости от их расположения в вашем ландшафте, неисправная подпорная стена может быть либо досадным неудобством, требующим дорогостоящего ремонта, либо еще более тревожным событием, которое угрожает стабильности вашего дома.

Таким образом, несмотря на то, что нетерпеливый мастер своими руками, безусловно, может построить подпорную стенку, проект требует точности и строгого соблюдения рекомендаций производителей используемых продуктов.

Кроме того, важно ознакомиться с местными строительными нормами. В то время как домовладельцы обычно могут без проблем возводить небольшие подпорные стены, в некоторых районах действуют нормы, регулирующие установку больших стен. Хорошее эмпирическое правило — расчищать все, что выше трех-четырех футов, в соответствии с местными строительными нормами, а все, что выше 4 футов, проконсультироваться с инженером для правильного проектирования подпорной стены. И эти стены в любом случае требуют дополнительного усиления конструкции. Кроме того, наберите 811, чтобы определить, есть ли какие-либо инженерные сети под предлагаемой стеной. Даже если вы не будете глубоко копать землю, изменение давления, создаваемое подпорной стенкой, может повредить инженерные коммуникации.

Доверьтесь эксперту-производителю

Конечно, качество вашей подпорной стены зависит от качества используемых вами материалов. Вот почему вам необходимо сотрудничать с производителем каменной кладки, который знает, как делать красивые, но прочные и долговечные блоки для подпорных стен.

Здесь, в Nitterhouse Masonry Products, у нас есть широкий ассортимент блоков для подпорных стен, идеально подходящих для любого ландшафтного или ландшафтного дизайна, а также для столь же широкого диапазона бюджетов.

Нашим самым популярным блоком для подпорной стены является коллекция Allan Block. Это простые, но потрясающие дизайны, которые идеально подходят для различных проектов, больших и малых.

Коллекция Fieldstone — один из самых популярных «зеленых» вариантов, а наши экологические блоки предназначены для тех, кто хочет быть экологически чистым при ограниченном бюджете.

Наконец, если вы хотите более смелый дизайн, ознакомьтесь с нашей коллекцией Aztec, вдохновленной невероятными каменными достижениями древних американских культур.

Существует так много прекрасных способов завершить дизайн подпорной стены ландшафта или заднего двора. Но проект также требует долговечности и точности. Вы хотите, чтобы ваша подпорная стена прослужила долго, поэтому вам нужно построить ее правильно и сделать это из материалов, специально и профессионально разработанных для этой работы.

Вот почему мы так заботимся о наших бетонных изделиях. Мы производим продукцию, которая, как ожидают наши клиенты, прослужит долго, сохраняя прочность и красоту на десятилетия вперед. Мы стоим за блоками, которые мы предлагаем.

Мы по-прежнему обслуживаем Среднеатлантический регион пять поколений спустя. Для нас большая честь продолжать наследие Nitterhouse здесь, в Чемберсбурге, штат Пенсильвания, почти столетие спустя.

Сколько стоит подпорная стенка?

Типичный диапазон:

3238 долларов США — 8965 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2213 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 мая 2022 г.

Рассмотрено Тара Дадли, Ландшафтный дизайнер, координатор ландшафтных проектов и владелец компании Plant Life Designs.

Автор HomeAdvisor.

Средняя стоимость строительства подпорной стенки составляет 5 914 долларов США . В зависимости от размера проекта, типа подпорной стены и стоимости рабочей силы, ожидайте, что заплатите от 3 238 до 8 965 долларов США . Тем не менее, некоторые крупные проекты могут подняться до $14 500 .

Подпорная стенка может служить различным функциональным и эстетическим целям, таким как удержание почвы на своем месте, предотвращение эрозии, увеличение свободного пространства газона или даже повышение привлекательности бордюра.

2022 Внимание: цены на материалы растут

За последний год вырос спрос на сайдинг и другие строительные материалы. И как следствие, производители повышают цены на материалы. Цены выросли 5% до 10% в этом году , и во многих частях страны сроки доставки увеличились. Если вы планируете строительный проект, мы рекомендуем начать сезон как можно раньше, подготовиться к возможным колебаниям цен и выделить дополнительное время для заказа материалов.

В этой статье

• Калькулятор стоимости подпорной стены
• Стоимость подпорной стены за квадратный фут
• Затраты на подпорную стенку по типу
• Разбивка стоимости подпорной стены
• Затраты на усиление подпорной стены
• Затраты на подпорную стенку по местоположению
• Стоимость замены подпорной стены
• Стоимость ремонта подпорной стены
• Сделай сам против найма Wall Pro

Калькулятор стоимости подпорной стены

Рассчитаем для вас данные о затратах. Где ты находишься?

Где ты находишься?

Почтовый индекс

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2213 участников HomeAdvisor.

Стоимость подпорной стены за квадратный фут

В среднем подпорные стены стоят от 20 до 60 долларов за квадратный фут , а большие сложные конструкции из высококачественных материалов стоят до 125 долларов за квадратный фут .

Затраты на подпорную стенку по типу
