Устройство отмостки снип: размерные параметры сооружаемой конструкции, технология закладки

Технология устройства отмостки монолитной. Как делать и какие дополнительные параметры учесть

Главная » Новости » Технология устройства отмостки монолитной. Как делать и какие дополнительные параметры учесть

25.11.2019 в 07:36

Новости

Содержание

1. Технология устройства отмостки монолитной. Как делать и какие дополнительные параметры учесть
2. Устройство отмостки снип. Отмостка вокруг дома. Требования итехнология обустройства.
3. Технология отмостки вокруг дома. Определение параметров отмостки
4. Видео плитный фундамент, цоколь, отмостка: основы монтажа и утепления // FORUMHOUSE

Технология устройства отмостки монолитной. Как делать и какие дополнительные параметры учесть

Рассмотрим, как делать конструкцию и, какие параметры являются немаловажными в этом процессе.

1. Уклон. Максимально допустимым станет следующий показатель уклона поверхности – 1-10 см/м. ВАЖНО: угол наклона должен направляться строго ОТ фундамента.   Такой большой разрыв в показателях можно легко объяснить тем, что  угол наклона рассчитывается и зависит в конечном итоге от  типа имеющегося почвенного покрова. Также большое значение имеет  количество осадков, которые являются характерными для конкретного региона.  Чаще всего встречается уклон, равный 2-3 см/м (т.е. 2-3 градуса).  Если же применить большее значение, в период обледенения, а также заморозков отмостку невозможно будет применять в роли дорожки.

2.Высота от уровня почвы или необходимый уровень отмостки над землей должен составлять не менее 5 см. Благодаря такому значению можно избежать возможного скапливания влаги на краях конструкции.  Ведь вода не должна иметь возможность скапливаться на краю отмостки и превращаться в нежелательные лужи. В зимний период это может привести к замерзанию и последующему разрушению имеющейся конструкции.

3.Высота цокольной части. Должна быть 50 см ( в случае возведения конструкции жесткого типа из бетона). В случае же мягкой отмостки этот показатель составляет 30 см.   Помним , что отмостка вокруг дома из бетона относится именно к жесткому типу.

4.Бордюр. Несет больше декоративное назначение.  Поэтому устанавливать его можно, исходя из собственных предпочтений и финансовых возможностей.

ВАЖНО! Если поблизости с отмосткой будут располагаться  малина, ежевика или тополь, их корни могут быстро и легко разрушить конструкцию.  Поэтому в такой ситуации  возведение отмостки будет максимально целесообразным и полезным.

Устройство отмостки снип. Отмостка вокруг дома. Требования итехнология обустройства.

Отмостка — это многофункциональная защитная конструкция, опоясывающая любое здание вне зависимости от его функционального назначения, шириной 0,8-3м, зачастую утепленная, непременно с водоотталкивающим покрытием.
Разберёмся с функциональностью этого элемента. Самой важной функцией отмостки является защита фундамента или цоколя здания от прямого контакта с водой(осадками). Таким образом, отмостка должна плотно прилегать к стенкам фундамента или цоколя здания. В нашем регионе(Санкт-Петербурге и Ленобласти) отмостка — самый актуальный конструктивный элемент для защиты зданий, учитывая наши погодные условия и затяжные дождливые сезоны. Чтобы вода не застраивалась, отмостку в обязательном порядке делают с уклоном для стока воды от дома не менее 15-20 мм на 1 м. По старым нормам(в СССР) отмостку делали с уклоном 50-100 мм на 1 м. Т.е. возле фундамента отмостка выше, а край для стока гораздо ниже. Конечно, такой уклон очень хорош для стока воды, но ходить по такой дорожке крайне неудобно, т.е. теряется функция пешеходной зоны вокруг здания. Для того чтобы сохранить эту функцию, уклон для отмостки делается с учётом норм для укладки тротуара, например, по СНиП II-К.3-62: 3.15. Поперечные уклоны тротуаров и пешеходных дорожек принимают от 10 до 15%. Данный уклон является достаточным для стока воды и наиболее удобным для передвижения по отмостке, как по пешеходной дорожке. Несомненно, отмостка играет и эстетическую роль, но это уже второстепенно.
Поскольку отмостка совмещается с пешеходной дорожкой, то стоит подумать и насчёт оптимальной ширины. Согласно СНиП 3.04.01-87 табл. 20, СНиП III-10-75 п. 3.26: Ширина отмостки должна быть: при глинистых грунтах — не менее 100 см; при песчаных грунтах — не менее 70 см. Но данная ширина отмостки делает её узкой для комфортного передвижения по ней, поэтому оптимальной шириной будет значение в 1,25 м. Важно! Ширина отмостки также должна быть установлена так, чтобы отмостка выступала на 20-30 см от края свеса крыши, чтобы осадки, стекающие с крыши, попадали на отмостку, а не на местные грунты, размывая их.

Технология отмостки вокруг дома. Определение параметров отмостки

Для того, чтобы понять как правильно сделать отмостки вокруг домов, необходимо грамотно подобрать её технические параметры. К одним из них относится ширина. Она определяется действующими строительными нормами и правилами, в которых сказано, что она должна быть длиннее на 20 см самой выступающей части ската крыши. Обычно данный размер отсчитывают от водостоков. Ширина отмостки вокруг дома определяется на основе выбранного типа материала, плотности грунта на участке и величины предполагаемых нагрузок переменного и статического характера. В большинстве случаев ширина конструкции для частных домов делается не менее 1 м.

Другим параметром является степень заглубления конструкции в грунт. На него основное влияние оказывает уровень промерзания грунта. В регионах, где наблюдаются значительное понижение температуры воздуха, существенное влияние на конструкцию оказывает такое свойство почв, как пучинистость, которая может буквально за год повредить её без возможности восстановления. Поэтому уровень закладки должен обеспечивать достаточную прочность, чтобы она эффективно сопротивлялась пучению и не деформировалась. Минимальная глубина составляет не менее 10 см, включая слой песчано-щебневой подушки. Если предполагаются постоянные нагрузки, то толщину рекомендуется увеличить до 15-20 см.

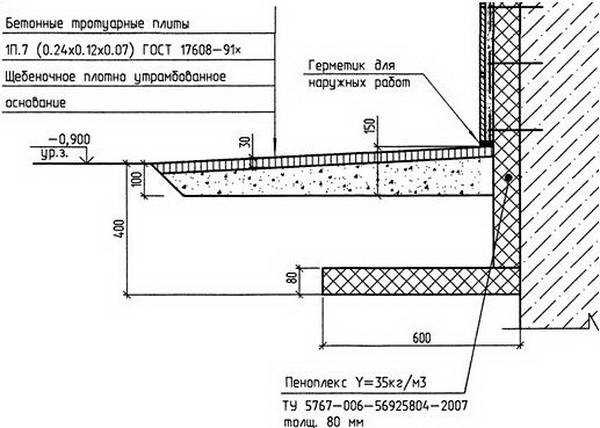

Эскиз отмостки с обозначением размеров

Полезная информация! В месте примыкания крыльца к дому нет особой необходимости закладывать отмостку, так как основной фундамент в таком случае будет защищён. Однако если построено монолитное или кирпичное крыльцо , то рекомендуется защитить и его, поскольку вес достаточно большой на единицу площади и велика вероятность проседания.

Для качественного отвода осадков поверхность должна иметь определённый наклон. На величину угла к горизонтали, с одной стороны, влияние оказывает количество выпадаемых осадков в конкретном регионе, а с другой — удобство пользования конструкцией в качестве пешеходной дорожки или для других целей. Оптимальным считается значение в 2-3°.

С целью предотвращения подтопления конструкции рекомендуется делать её выше на 5 см от поверхности грунта. При наличии поблизости от дома деревьев или кустарников, потребуется их выкорчевать на расстояние примерно до 1,5 м от дома.

Внимание! Защитить конструкцию от разрушения корнями деревьев или любых растений можно при помощи установки бордюра.

Видео плитный фундамент, цоколь, отмостка: основы монтажа и утепления // FORUMHOUSE

Категории: Дополнительные параметры, Плитный фундамент

Понравилось? Поделитесь с друзьями!

⇦ Перевод на зимний режим окон. Изменение режима на окнах ПВХ: лишнее или необходимость

⇨ Забор своими руками для дачи из профнастила. Преимущества и недостатки забора из профнастила

Устройство отмостки у гаража своими руками

Устройство отмостки описано в СНиП 2.02.01-83. В этом документе сказано, что водонепроницаемые полосы должны быть сделаны вокруг каждого здания. Зачем нужна отмостка? Ее нужно делать для защиты фундамента дома от влаги.

Горизонтальную защитную полосу стоит сделать шириной не менее 1-2 м, она должна проходить по периметру дома. При строительстве отмостки важно обращать внимание на ее прочность. Очень часто делают утепление защитной полосы. Кроме того, она должна не пропускать воду и плотно примыкать к стенам фундамента. Необходимо уделять пристальное внимание качеству строительства, чтобы вода не проникала в щель между отмосткой и цоколем.

Конструкция защитной полосы может быть 2 видов, строители используют для ее возведения разные материалы. Вы можете выбрать любую конструкцию, но следует помнить о том, что защита фундамента должна удовлетворять следующим функциональным требованиям:

• прочность;
• утепление;
• гидроизоляция.

Теперь вы знаете, для чего нужна отмостка.

Содержание

• 1 Требования СНиП
• 2 Сооружение отмостки своими руками
• 3 Особенности возведения мягкой отмостки

Требования СНиП

Подробную информацию о размерах отмостки можно узнать, изучив СНиП. Обращайте внимание на вид грунта, поскольку каждый из них имеет свой тип просадочности. Все лессовые (глинистые) грунты можно отнести к просадочным. Если вы еще не знаете типа грунта на вашем участке, то для его определения обратитесь в специализированную лабораторию.

Изучив СНиП 2.02.01-83, вы увидите, что документ утверждает грунты 2 типов:

1. Грунты I типа. К ним можно отнести те, просадка которых возможна при действии на них внешней нагрузки. От собственного веса просадка очень мала, допустимо до 5 см.
2. Грунты II типа. Это те грунты, величина просадки которых превышает 5 см. Возможна просадка не только от внешней нагрузки, но и под влиянием собственного веса земли.

В документе представлена информация о том, какой ширины стоит делать отмостку. Если на вашем участке грунт I типа, то заливайте бетонную ленту шириной 1,5 м. Если лабораторный анализ показал, что грунт относится ко II типу, то сделайте отмостку шириной не менее 2 м.

Если на участке грунты, которые можно отнести к нормально несущим, то ширина отмостки должна быть не менее 0,8 м. Толщина отмостки является важным параметром, но СНиП нормирует ее в меньшей степени.

Снимите растительный слой с почвы, произведите выемку грунта. Насыпьте на дно щебень, песок или глину. Толщина основания должна быть не менее 15 см. Положите слой гидроизоляции и теплоизоляции. Готовая отмостка из бетона должна возвышаться над нулевой отметкой хотя бы на 5 см.

Если вы хотите сделать пешеходную отмостку, то должны уделить особое внимание прочности бетонной площадки. Рекомендуется увеличить ее ширину — это позволит сделать бетонное покрытие более надежным и комфортным для пешеходов.

Обратите внимание на уклон защитной ленты из бетона. На 1 м покрытия уклон должен составлять не менее 1 см. Чаще всего эту величину увеличивают, заливая отмостку с уклоном 3 см. Помните о том, что не стоит делать слишком крутой скат, ведь это будет способствовать увеличению скорости стока воды. В этом случае отмостка начнет разрушаться с краю. 10 см на 1 м ширины считается максимально допустимым уклоном.

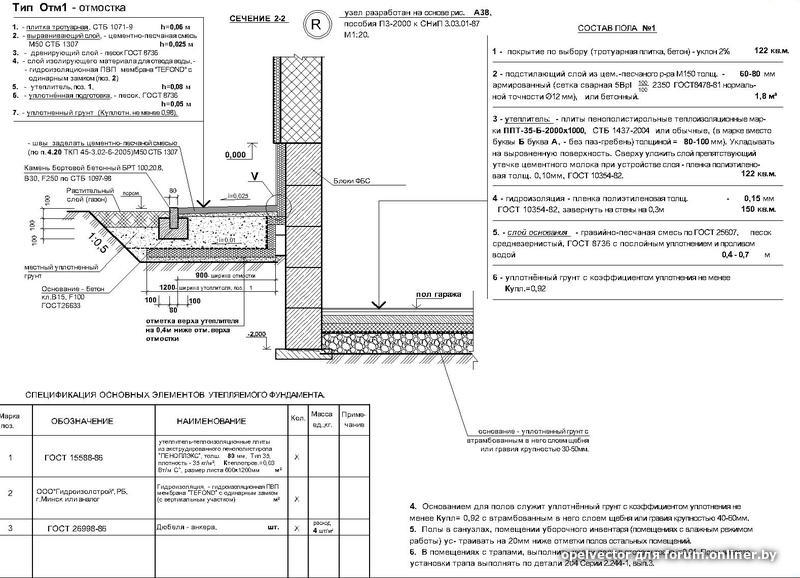

Схема отмостки с уклоном

Очень хорошо, если вы можете позволить себе выделить дополнительные средства на сооружение водоприемных желобов. Их устанавливают на внешней границе бетонной площадки. Установив желоба, вы отведете дождевые воды от дома. Выделите достаточно средств на устройство бетонной отмостки.

Сооружение отмостки своими руками

Существует несколько способов возведения отмостки. Проще всего залить горизонтальную бетонную ленту, схема строительства достаточно простая. Сначала сделайте разметку и выкопайте котлован, установите опалубку. Засыпьте глину или щебень, хорошо утрамбуйте основание. Соорудите гидроизоляцию и уложите слой утеплителя. После этого возьмите арматурную сетку и аккуратно поместите ее сверху утеплителя.

Теперь можно заливать бетон, используйте примерно 80% готового раствора. Разровняйте его и утрамбуйте, а когда основной слой затвердеет, сделайте разметку поперечного уклона. Используйте для этого специальные рейки, прибейте их к опалубке.

Вторую часть бетона делайте более густой, раствор нужно выкладывать по секциям. Разравнивайте его, ориентируясь на рейки.

Устройство бетонной отмостки может выполняться и другим способом. Он заключается в отсыпке выравнивающего слоя на первом этапе строительства защитной ленты из бетона. Насыпьте больше щебня или глины ближе к стенам цоколя, аккуратно распределите материал и хорошо его утрамбуйте.

Для контроля уклона используйте уровень, пригодится в работе и нивелир. Когда вы положите гидроизоляцию и поместите в котлован слой теплоизоляции, залейте опалубку. Контролируйте уклон, обрабатывайте поверхность правилом.

Обратите внимание на бетонный раствор. Лучше всего в этом вопросе ориентироваться на ГОСТ. Если вы живете в местности с суровым климатом, то купите автодорожный бетон. Используйте марку не ниже М200, тогда отмостка будет служить очень долго.

Есть еще одна технология возведения отмостки. Асфальтобетонная площадка имеет твердый верхний слой, который образуется при застывании минеральных наполнителей. Эта технология строительства наиболее выгодна, если рассматривать бюджет, ведь асфальтобетонная отмостка доступна многим.

Особенности возведения мягкой отмостки

Мягкой называют ту отмостку, которая не имеет твердого верхнего слоя. Магазины предлагают потребителям большой выбор современных материалов. Если вы не желаете тратить времени на устройство бетонной отмостки, то можете остановиться на мембранных материалах. Их можно монтировать в любом климате, погодные условия не оказывают влияния на процесс укладки. Срок службы мембраны более 60 лет.

Отмостка будет состоять из нескольких слоев, профилированная мембрана заменит гидроизоляционный материал. С ней очень легко работать, мембрана не разлагается в почве, она не трескается. Используя ее в строительстве отмостки, вы получите возможность реализовать самый смелый проект.

Выберите наиболее подходящее финишное покрытие для отмостки, учитывая тенденции ландшафтного дизайна. Это может быть растительный субстрат или гравий. Устройство отмостки из тротуарной плитки понравится многим владельцам загородных домов. Вы можете сделать ландшафтный проект индивидуальным, выложив отмостку из брусчатки.

Отмостка из бетона привычна многим, но чаще всего в новых домах используется другая технология. Мягкая отмостка позволит сэкономить, ведь строительство обойдется намного дешевле, если вы выберете эту технологию.

Для частного домостроения важно сделать ландшафтный дизайн уникальным. Мягкая отмостка даст вам эту возможность, например, вы можете использовать отмостку в качестве пешеходной дорожки. Можно сделать на ее месте озеленение или выбрать любой другой вариант.

Теперь вы знаете, для чего нужна отмостка и какие преимущества у этой технологии строительства.
