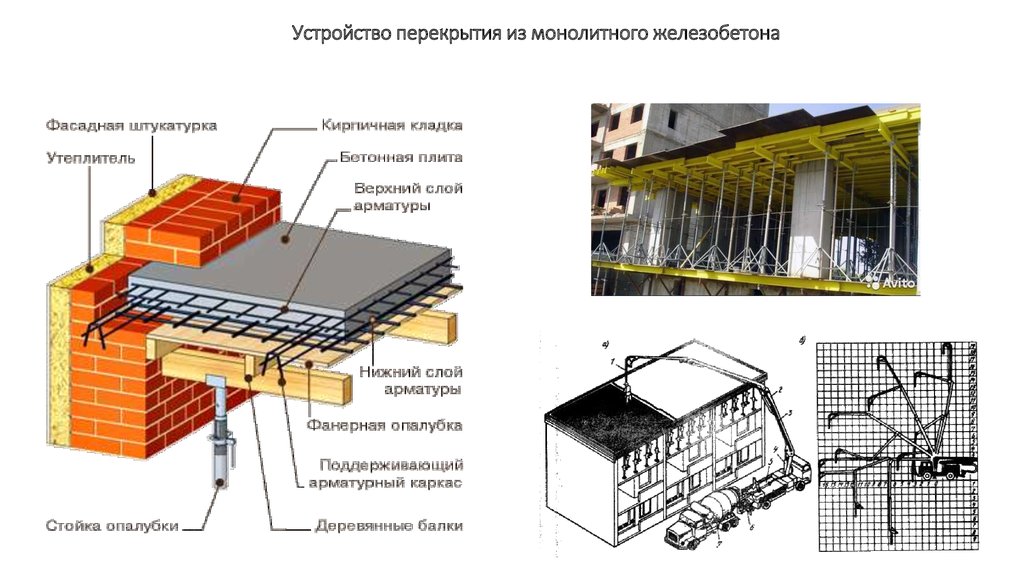

Устройство монолитного перекрытия: Устройство монолитного перекрытия — порядок работ

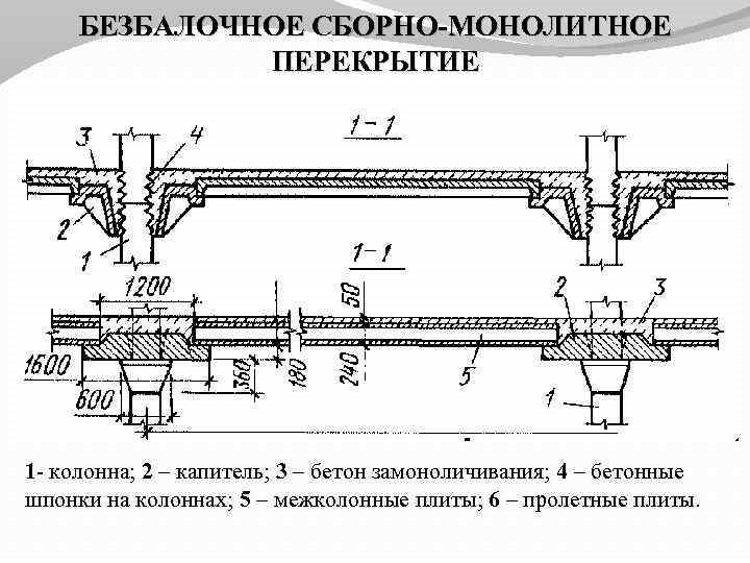

Устройство монолитного перекрытия — порядок работ

При сооружении междуэтажных перекрытий, использовать в работе можно самые различные техники, но монолитное перекрытие, хотя и не является дешевым и простым в установке, совмещает в себе прочность, универсальность по отношению к использованию традиционных жб плит, и возможность проведения практически всех этапов работы самостоятельно.

Все эти качества, выводят такой тип перекрытий на одно из первых мест по популярности. К тому же, устройство монолитного перекрытия можно произвести без использования крупной тяжелой техники, что позволит сократить затраты.

Подготовка к монтажу

Очень досконально, все шаги создания конструкции, а также материалы, которые для этого будут необходимы, описывает технологическая карта на устройство монолитного перекрытия. Ее можно найти в интернете. Это достаточно объемный документ, в котором описываются не только основные виды работ, но и предельно подробно расписан каждый их этап.

Подробное ее изучение, дает возможность полностью понять весь процесс, и получить точное представление о том, как укладывать и заливать плиты перекрытия, а здесь мы рассмотрим только основные моменты, связанные с сооружением такой конструкции.

Перед тем, как начинать, следует ознакомиться еще с одним важным документом – СНиП на монтаж плит перекрытия. В этом документе есть необходимые данные, которые потребуются для расчета параметров будущей плиты.

Такой расчет лучше доверить профессионалам, но если есть желание, или нет возможности к ним обратиться, то применив этот документ можно произвести нужные расчеты самостоятельно.

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

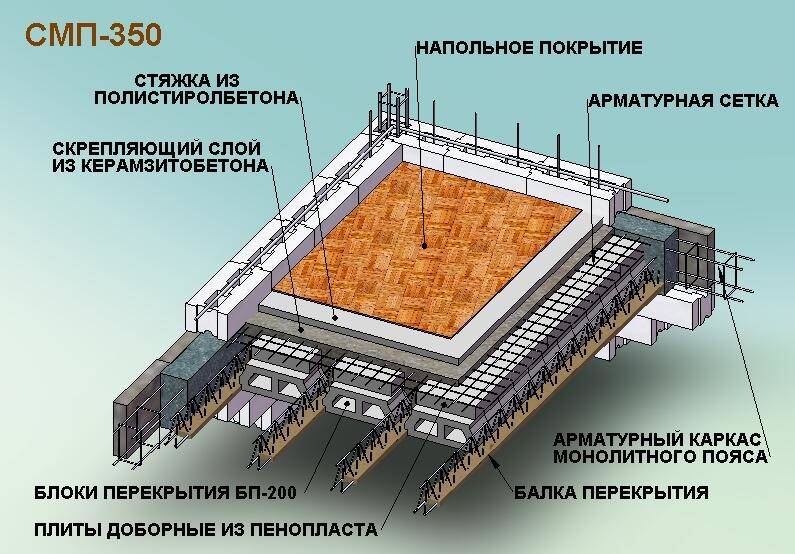

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

• Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
• Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

• Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости. Она должна соблюдаться абсолютно по всей площади.
• При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
• Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
• После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

• Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
• Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.

• После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
• Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
• Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Заключение

При возведении дома с использованием монолитных конструкций, общая смета может получиться довольно большой. Но, можно существенно снизить стоимость работ, если монтаж перекрытия произвести самостоятельно.

Человеку, не знакомому со строительными технологиями, конечно, браться за такое сложное мероприятие не стоит. Лучше поручить все мастерам, но если есть строительные навыки, или опыт возведения подобных конструкций, то строительство можно полностью произвести своими руками.

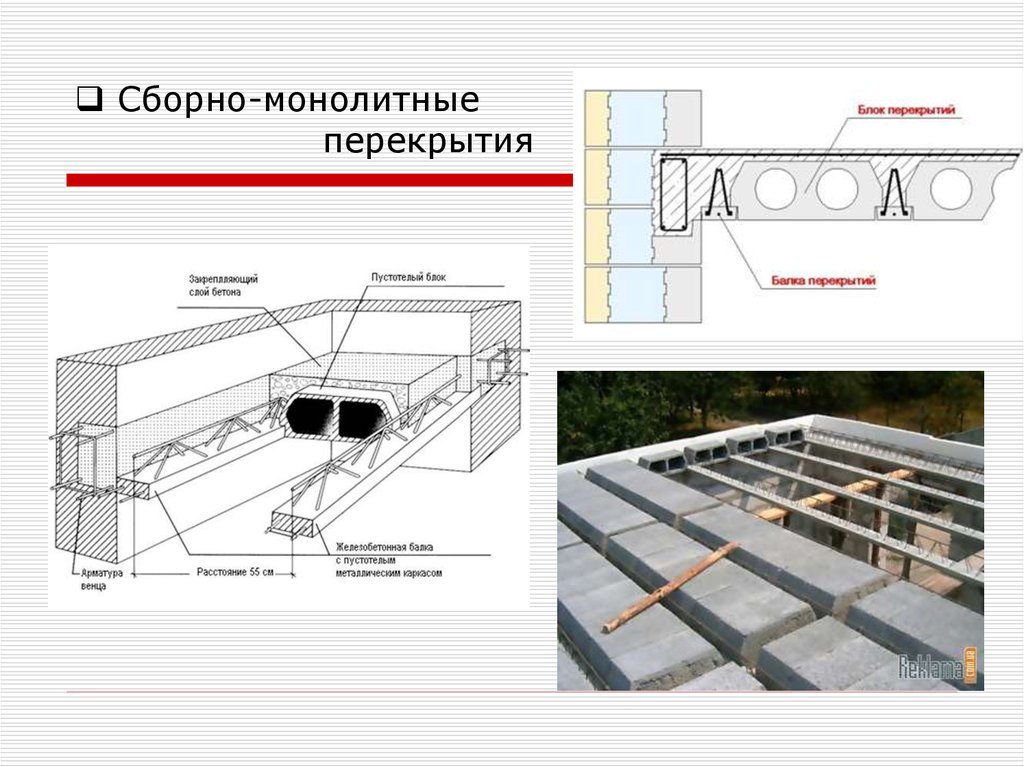

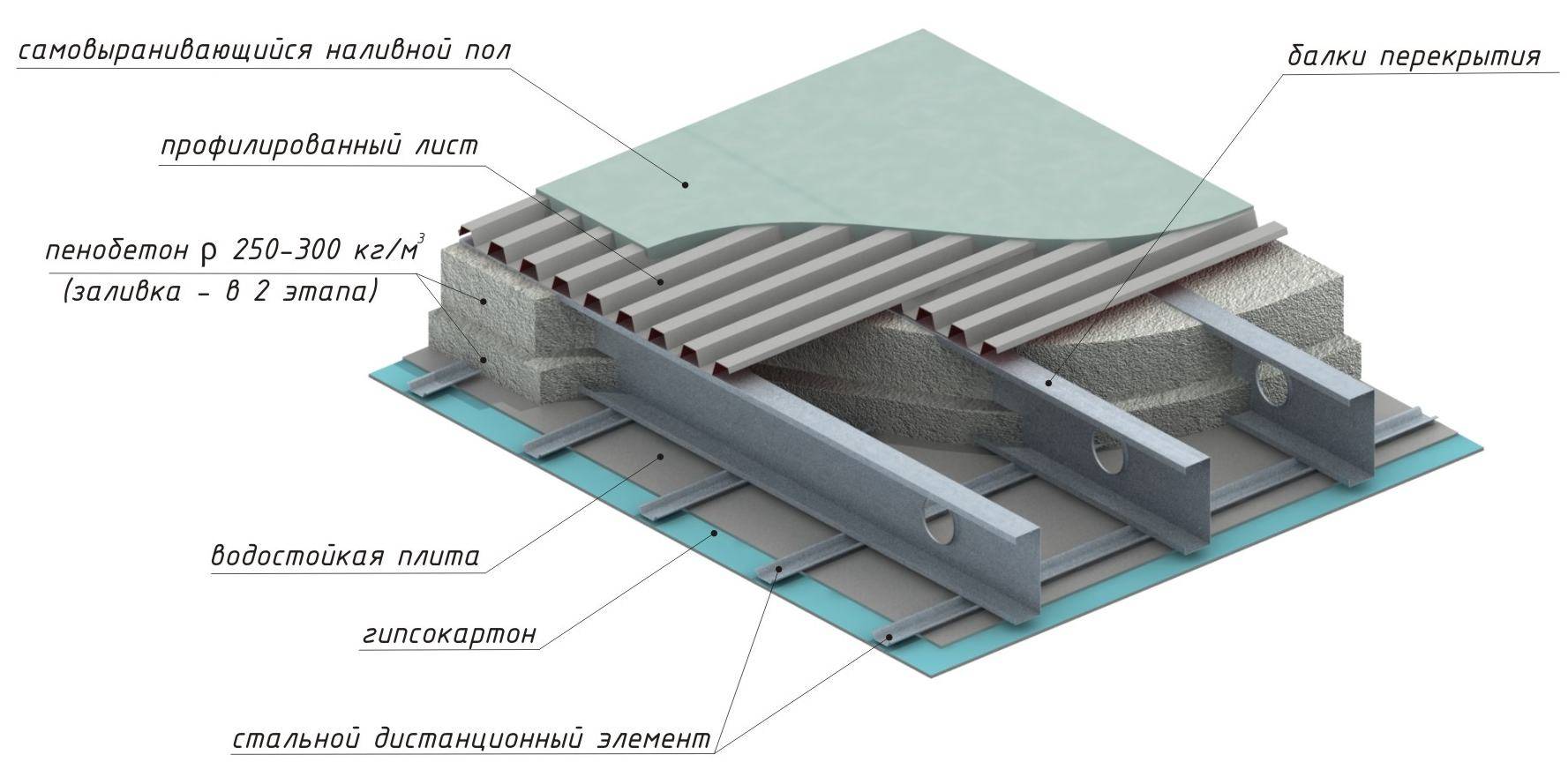

Монолитный участок между плитами перекрытия

Если перед человеком встал выбор, что предпочесть для материала перекрытия, нужно досконально рассмотреть все плюсы и минусы разных материалов, для выбора лучшего варианта в текущей ситуации и конкретных условиях.

Содержание

1. Преимущества монолита перед монтажом бетонных плит
2. Пример расчета монолитной плиты перекрытия
3. Исходные данные для расчета
4. Сбор нагрузок на перекрытие
5. Расчет плиты по деформациям на прогиб
6. Пошаговая технология устройства монолитного перекрытия
7. Монтаж опалубки
8. Набор для установки опалубки
9. Установка опалубки
10. Армирование конструкции
11. Заливка бетоном
12. Правила укладки перекрытий
13. Уход за бетоном после заливки
14. Возможные сложности и полезные советы

Преимущества монолита перед монтажом бетонных плит

Преимущества монолитного железобетона в качестве материала перекрытия заключаются в:

• Повышенных прочностных характеристиках при использовании бетона высокой марки, качественного армирования, использования в качестве опалубки надежной и ровной конструкции.
• Хорошей жесткости, так как основа из бетона в виде монолита не подвергается смещениям поперечного и продольного характера.
• Возможности использования в строительстве опорных колонн.
• Равномерном распределении нагрузок, вследствие того, что цельная конструкция равномерно давит на всю основу здания. Это в свою очередь минимизирует образование трещин на стенах и продлевает срок службы дома.
• Отсутствии необходимости задействовать спецтехнику для поднятия плит, так как вся работа выполняется на месте устройства.

Решив воспользоваться такой технологией для перекрытий, стоит иметь ввиду и недостатки:

• Для прочной монолитной конструкции необходимо обеспечить наличие всего требуемого объема бетона, чтобы залить плиту в один прием. Поэтому требуется использование бетоновоза для доставки готового раствора и бетононасоса для его подачи на нужную высоту.
• Процесс подготовки и заливки трудоемкий.
• Нужно ждать долгое время после заливки, чтобы бетон набрал эксплуатационную прочность перед продолжением строительных работ.
• Финансовые затраты: применение монолита потребует вложить в строительство до 20% больше денег, чем закупка готовых плит.

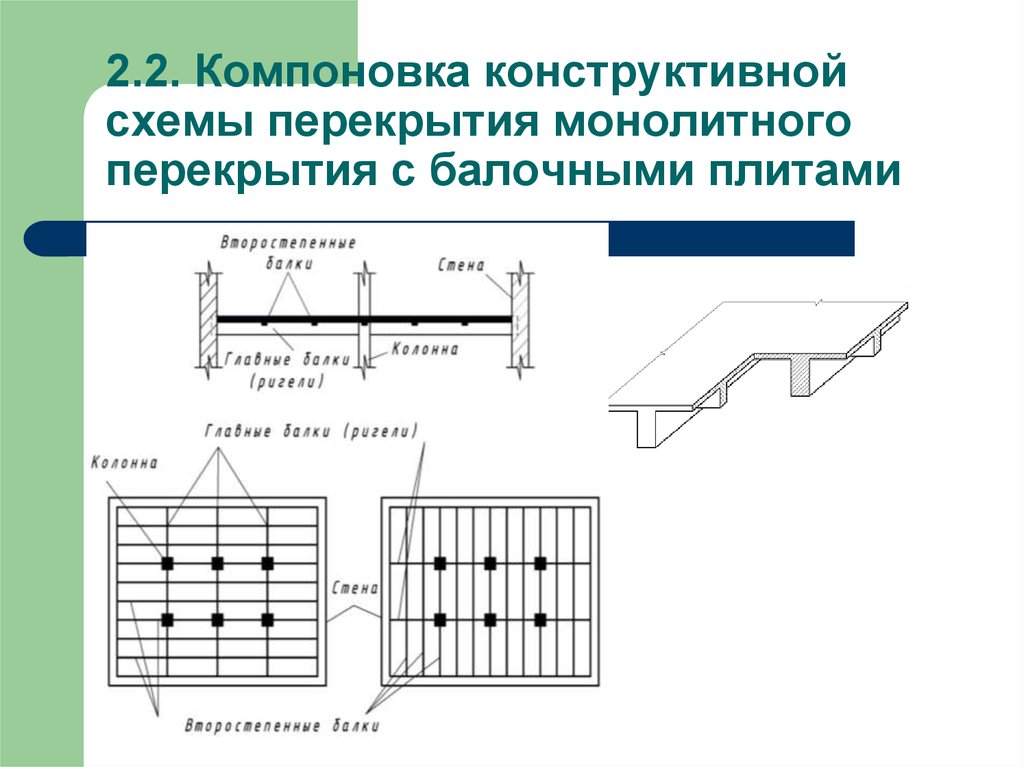

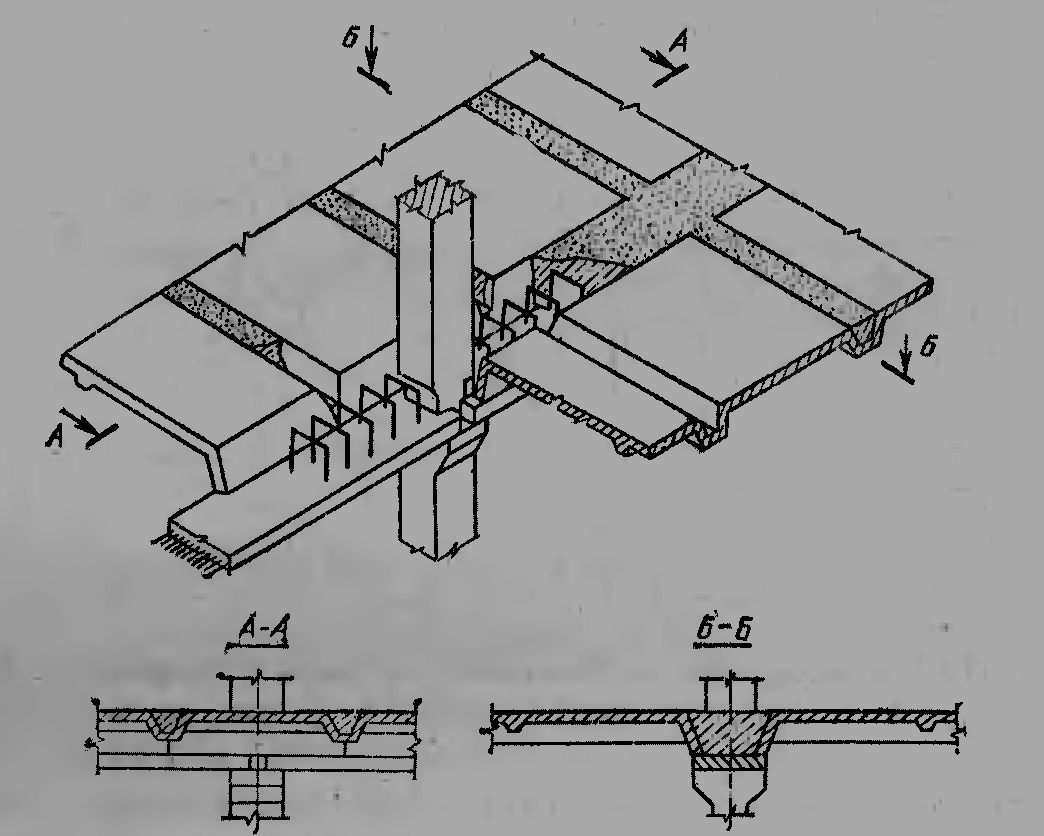

Пример расчета монолитной плиты перекрытия

Чтобы провести расчеты на железобетонную конструкцию для плиты перекрытия нужно:

• Составить схему реализации процесса с указанием всех элементов конструкции и их параметров (наличие колонн, высота этажей).
• Рассчитать необходимые прочностные характеристики плиты, всех элементов монолитного участка между плитами перекрытия и главной балки. При этом нужно приложить подробный чертеж элементов.
• Если есть архитектурная необходимость в оснащении здания колонн, ригелей, второстепенных балок, выполнить их расчет.

На основании всех полученных расчетов масс и нагрузок, которые могут действовать на монолит, формируются его характеристики. При этом допускается не только заливка полностью всей поверхности, но и оборудование монолитного участка между плитами перекрытия.

Исходные данные для расчета

Для того, чтобы правильно выполнить расчет, нужно иметь под рукой основные значения:

• Габариты здания с шагом поперечных стен;
• Толщину перекрытий;
• Рабочую высоту сечений перекрытий с учетом применения стальной или углепластиковой арматуры, ее класса;
• Особенность применяемого бетона (его марку).

Сбор нагрузок на перекрытие

Когда планируют заливать монолитный участок между плитами перекрытия, учитывают все возможные нагрузки. Это могут быть типы нагрузок: несущая, включающая массу цементно-песчаной стяжки, отделочных материалов, перегородок; полезная, состоящая из массы расположенной в комнате мебели, постоянно находящихся там людей.

Необходимо рассчитать нагрузку, которая будет воздействовать на 1м² перекрытия:

• Учитывают вес самого перекрытия. Для этого нужна толщина монолитного перекрытия. Ее умножают на стандартную величину 2500 и получают искомый показатель.
• Считают временную нагрузку: согласно нормативам она составляет 150 кг/м². При планировании помещений площадью более 50 м², к этому показателю добавляется коэффициент запаса 1,3 что дает нагрузку в 195кг/м².

Расчет плиты по деформациям на прогиб

Проектируя монолитную плиту перекрытия, нужно определить ее прогиб и соотнести со строительными нормами. При  строительстве многоэтажных зданий это является актуальным, так как с повышением этажа накапливаются деформации. При расчетах прогиб перекрытия складывается с учетом осадки фундамента, деформации плиты основания, деформации стержней колонн, прогиба перекрытия между узлами опоры на колонну.

Чтобы выполнить все необходимые вычисления, архитекторы используют многофункциональную программу ЛИРА САПР для проектирования зданий. Наличие там специального инструмента позволяет получить необходимые данные без долгого процесса самостоятельных арифметических расчетов. Для этого нужно открыть соответствующее диалоговое окно, где нажать на кнопку «определение прогиба между узлами пластин». Затем нужно указать на плане необходимые узлы и получить в итоговом окне цифровое значение.

Пошаговая технология устройства монолитного перекрытия

Монолитное перекрытие своими руками сделать возможно, но нужно четко следовать имеющемуся проекту с учетом всех указанных параметров. Начиная устройство монолитного перекрытия, нужно подготовить все необходимые материалы и инструменты. Часть инструментов и оснащения лучше взять аренду: опалубку и опорные элементы для нее, бензонасос для подачи раствора на нужную высоту, вибратора для уплотнения бетона. Остальные нужно приобрести: лопата, гладилка для выравнивания бетона; стальные пруты для армирования каркаса монолита.

На заметку! Выполнение работ ускоряется, если закупить готовую бетонную смесь на заводе.

Монтаж опалубки

Устройство монолитного перекрытия начинается с обустройства опалубки под монолит.

Набор для установки опалубки

Лучше всего использовать съемную заводскую опалубку, которая идет в комплекте с телескопическими опорами, позволяющими выставить необходимую высоту. Такой комплект можно арендовать в строительных фирмах.

Если планируется изготавливать опалубку самостоятельно, то нужно приобрести необходимый материал. В качестве горизонтального настила применяют фанеру, листы OSB толщиной от 20 мм или обрезные доски толщина которых 25-35 мм. Кроме того необходимо сделать продольные подпоры и вертикальные опоры, которые делают из швеллеров, двутавров или толстого бруса.

Установка опалубки

Для правильного монтажа опалубки нужно выполнить пошагово несколько этапов:

• Устанавливают вертикальные опоры: телескопические стойки или брус сечения 100-150 мм. Шаг между опорами должен быть около 1м. Устанавливают на расстоянии от стен до 300мм.
• Укладывают ригели или продольные элементы из швеллера или бруса на опорные стойки, чтобы поддержать горизонтальный щит опалубки.
• Помещают горизонтальную опалубку поверх продольных опор, оснащая поперечными для дополнительной поддержки. При этом нужно опирать край щита в стену без зазоров, чтобы бетон не просочился вниз.
• Регулируют высоту вертикальных стоек, так чтобы горизонтальный лист опалубки находился в уровень с несущей стеной.
• Устанавливают вертикальное ограждение на стены. При выполнении этих работ нужно учесть, что глубина опирания монолитного перекрытия должна быть не менее 120 мм при бетонных и кирпичных несущих стенах и 150 мм при газобетонных и поризованных стеновых блоках.
• Проверяют вертикальность и горизонтальность выставленной опалубки.

В качестве рекомендаций: можно горизонтальный щит опалубки выстелить пленкой или смазать отработкой, чтобы в дальнейшем было проще демонтировать конструкцию, не нарушив бетонное основание.

Армирование конструкции

Обычно при работе с монолитной плитой применяют арматуру сечения от 10 до 12 мм. Прутами формируются ячейки размером 200 мм продольным и поперечным расположением прутов. Связываются элементы проволокой и крючком для вязания арматуры.

При необходимости удлинить пруток в продольном положении нужно обеспечить нахлест от 400 мм, чтобы конструкция была прочной.

Укладывая арматуру в опалубку, между ней и вертикальным ограждением делают зазор около 30 мм, чтобы обеспечить полное погружения стальной основы в бетонный раствор.

Обычно для армирования перекрытий нужно подготовить две сетки:

1.  Нижнюю, расположенную в 30 мм от низа плиты. Для ее установки под сетку подкладывают пластиковые фиксаторы шагом до 600 мм виде пластмассовых стульчиков. Располагать их нужно в шахматном порядке.

2.  Верхнюю, располагаемую в 30 мм от верхнего края монолита. Она устанавливается на фиксаторы в виде птичек, которые прикручивают к уложенной снизу сетке также с шагом в 600 мм. Подставки имеют габариты: полка 350 мм, ширина 200 мм, высота 125 мм.

Помимо этого, стоит усилить места опоры на стеновую конструкцию торцевыми фиксаторами шагом в 400 мм. Чтобы на сетки арматуры нагрузка распределялась равномерно, нужно по периметру выставить специальные соединители, отступив от стены 700 мм и соблюдать шаг 200 мм.

Заливка бетоном

Заливка плиты перекрытия осуществляется в определенном порядке:

• Когда бетоновоз доставил смесь, нужно растянуть распределительный рукав и установить его на поворотную стрелу, закрепив к автобетононасосу.
• Подавая бетон на высоту, стоит распределять раствор слоями шириной по 2 м, чтобы монолитная плита перекрытия своими руками была одинаковой толщины. Поэтому для выполнения работы понадобятся два человека: один управляет рукавом подачи, второй распределяет смесь по поверхности лопатой.
• После процесса заливки и разравнивания поверхности производят уплотнение раствора глубинным вибратором на протяжении 1 минуты.
• Затем поверхность выравнивают  гладилкой.

Важно! Необходимо залить монолитное перекрытие своими руками в один прием, чтобы не было швов.

Правила укладки перекрытий

Установка плит перекрытия проводится в несколько этапов:

• Подготовка основания. Осуществляется при кладке последнего ряда стены или заливке армопояса. Нужно обеспечить горизонтальность стен перед укладкой.
• Очищение поверхности стен от мусора и остатков раствора и обеспечение наличия качественной гидроизоляции перед  тем, как будет сделана установка плит перекрытия.
• Приготовление «растворной постели» из цементно-песчаной смеси, приготовленной в соотношении 1:3 густой консистенции.
• Выкладывание раствора толщиной до 30 мм под одну плиту, или сразу под несколько в зависимости от профессиональных навыков строителя.
• После выравнивания слоя раствора нужной толщины, в него нужно утопить армирующую сетку или продольную арматуру.
• Укладка плиты перекрытия своими руками, начиная от ближайшего к автокрану угла или стены с вентиляционным каналом. Выравнивают плиты в процессе опускания на стропах с обеих сторон изделия. После того, как проведена  установка плит перекрытия, можно на протяжении нескольких минут откорректировать положение относительно оси стены при помощи лома.
• Анкеровка: закрепление продольных и поперечных П-образных креплений из гладкой арматуры. Допускается применение сечения около 10 мм. Привязывание к стенам осуществляется Г-образными  анкерами, загиб которых до 500 мм.

Уход за бетоном после заливки

Для работ с бетоном оптимальной температурой является от 15 до 25°C. Если же приходится проводить работы в зимний период, то нужно предусмотреть и обеспечить все необходимые условия для сохранения его прочностных характеристик. В основном это процедуры по подогреву: электрообогрев помещения для заливки, нагрев смеси при замешивании и транспортировке, добавление присадок от замерзания.

Когда монолитное перекрытие своими руками залито, то полотно нужно укрыть влагоемким материалом, например, пленкой, брезентом, мешковиной. Кроме того нужно в первую неделю после заливки периодически увлажнять поверхность, чтобы не допустить появления трещин в материале из-за быстрого испарения влаги.

Нельзя передвигаться по плите, пока она не наберет прочность 70%. Это происходит при температуре в районе 20^оС через две недели. Демонтаж опалубки лучше осуществлять не ранее 25 дней с момента заливки.

Возможные сложности и полезные советы

Чтобы минимизировать ошибки при работе с монолитной плитой стоит учесть советы профессионалов:

• Если устройство плиты перекрытия планируется на стены из кирпича, нужно последний ряд кладки делать тычковым изнутри строения.
• Армопояс на поверхность из газобетона и пористого блока  заливается с обязательным армированием по всему периметру здания, заливая его в U-образные блоки или специальную опалубку.
• Заделывать пустоты в плитах нужно  лишь с внешней стороны здания, чтобы предотвратить промерзание.
• Технологические отверстия закладываются до монтажа полотна на стену.
• Планируя работу с автокраном, нужно заранее оборудовать для него площадку: не допускается его установка на насыпном грунте, рядом с подвалом или сливной ямой.

Таким образом, применение железобетонных плит при строительстве зданий является оптимальным вариантом в качестве перекрытий. При этом можно как использовать готовые ЖБИ для укладки при помощи автокрана на каркас стен, так и заливать монолитное железобетонное полотно с непосредственной опорой на несущие стены.
