Устройство металлочерепицы — Устройство кровли из металлочерепици — ПОЛЕЗНЫЕ СОВЕТЫ
Устройство кровли из металлочерепицы представляет собой многослойную конструкцию, составные части которой неотъемлемо связаны между собой для обеспечения долговечности кровельного пространства и защиты несущих конструкций.
Кровельный пирогЗалог надежности крыши — правильно составленный кровельный пирог под металлическую черепицу:
- металлочерепица — декоративное кровельное покрытие;
- обрешетка — элемент для придания жесткости скатам и распределитель веса кровли;
- контробрешетка — рейки вдоль стропил, формирующие вентиляционный зазор между составными кровельного пирога;
- гидроизоляция — защищает конструкцию от проникновения влаги в подкровельное пространство;
- утеплитель — служит для создания комфортного температурного режима;
- стропила — основные несущие элементы скатной крыши;
- пароизоляция — служит барьером для конденсата и увеличивает срок службы утеплителя;
- начальная обрешетка — конструкция для укладки слоев кровельного пирога.
Холодная кровля не имеет слоев термоизоляции. Строение холодной кровли ограничивается обрешеткой, гидроизоляцией и металлическим профилем. Такой вид крыши подходит для домов с нежилыми чердачными помещениями.
Обрешетка — важный аспект кровельной системы
Настил из деревянных брусков, расположенных на определенном расстоянии, называется обрешеткой. Она служит для равномерного распределения веса кровельного покрытия, поддержки всего каркаса и как основание для укладки кровли.
Древесина обрешетки должна быть обработана специальными антисептическими и огнеупорными составами для правильной эксплуатации кровельной системы.
Первый слой обрешетки является основой всей конструкции, на второй слой укладывается непосредственно металлочерепица. Шаг обрешетки при этом определяется расстоянием между волнами металлической черепицы.
Чем меньше уклон ската, тем меньше шаг обрешетки, так как при выпадении осадков на пологих крышах увеличивается нагрузка на стропильную структуру.
Стропильная система и устройство каркаса под металлочерепицу
Устройство стропильной конструкции зависит от количества слоев кровельного пирога (холодная или теплая крыша) и от конкретных особенностей крыши.

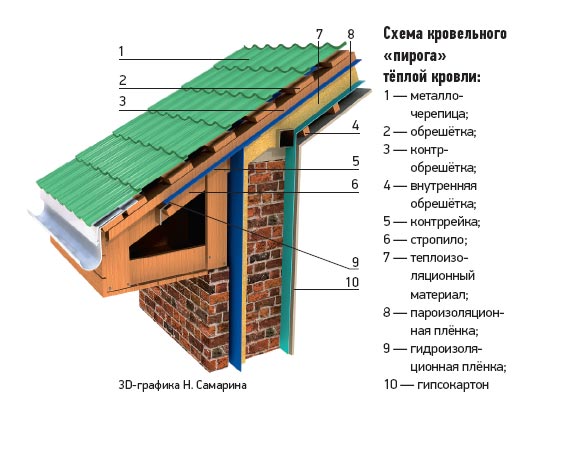

Для теплой крыши монтаж под металлопрофиль, начиная с внутренней отделки, можно представить следующим образом:
- Материал для отделки чердачного помещения.
- Внутренняя обрешетка для закрепления пароизоляционного слоя.
- Пароизоляция, препятствующая бытовым испарениям.
- Стропила (шаг между стропильными ногами варьирует от 60 до 90 см; доска для стропил должна быть толщиной не меньше 50 мм).
- Теплоизоляционный материал, который укладывается между стропил (толщина утеплителя должна быть меньше ширины стропила для создания вентиляционного зазора).
- Гидроизоляция (причем диффузионные мембраны можно укладывать непосредственно на утеплитель).
- Контробрешетка (если есть необходимость).
- Наружная обрешетка под металлочерепицу.
- Металлическая черепица в качестве финишного покрытия.
- Монтаж металлочерепицы начинают с места где на кровле не образуется дополнительных скосов и можно уложить первый лист без раскроя.
- Капиллярная канавка одного листа должна полностью перекрываться другим листом металлочерепицы.
- Если капиллярная канавка расположена слева, то при укладке листов справа налево каждый новый лист накладывается на предыдущий с нахлестом в одну волну. При укладке слева направо каждый новый лист подкладывается под предыдущий с таким же нахлестом.
- Если капиллярная канавка расположена справа, то листы укладывают наоборот: справа налево — подкладывают; слева направо — внахлест.
- Ориентиром для укладки металлической черепицы служит карнизная линия: листы должны иметь свес за нее на расстояние равное 50 мм.
- Крепятся листы при помощи кровельных саморезов с резиновой прессшайбой. Важно не допустить перекручивания саморезов во избежании деформации кровельного материала.
Правильно смонтированные доборные элементы обеспечивают безопасность и долговечность крыши.
- Планка конька — прикрепляется в месте ребра соединения двух скатов кровли. Фиксируется конек саморезами к обрешетке. Вентиляционные каналы при этом остаются открытыми, а для защиты от влаги и осадков используется уплотнитель. Конек по форме бывает плоский и полукруглый.
- Карнизная планка — устанавливается на карнизные свесы для защиты лобовой доски от намокания. Крепится гвоздями к нижнему бруску обрешетки внахлест.
При планировании водосточной системы до установки карнизных планок монтируются держатели и крепятся желоба водостока.
- Торцевая планка — защищает фронтон от влаги и ветра.
Прикручивается планка к торцевой доске саморезами.
- Ендова — применяется для оборудования стыков скатов в сложных конструкциях и на многоскатных крышах. Служат они для самоудаления воды с крыши и представляют собой угловые планки с защитным покрытием. Ендова бывает верхняя (декоративная накладка) и нижняя (собственно желоб для отвода воды).
- Для укрепления и декорирования стыков металлочерепицы с печными трубами, парапетами, стенами и вентшахтами используется планка примыкания.
Для герметичного примыкания кровли к печным трубам на скате крыши создают внутренний фартук из нижних планок примыкания. После монтажа кровельного покрытия устанавливают наружный декоративный фартук
- Снегозадержатели — создают защиту от резкого падения снега с кровельных скатов, предохраняют водосточную систему от снеговой нагрузки.
Крепятся снегозадержатели коньковыми саморезами к кровле и обычными к металлочерепице.
- Лестницы для обслуживания, дополнительные ограждения и другие элементы безопасности кровли планируются к установке по необходимости.
- Для защиты нижних поверхностей скатов кровли карнизные и фронтонные свесы подшивают перфорированными софитами.
Обустройство качественной вентиляции подкровельного пространства обеспечивает оптимальный микроклимат и комфорт во всем помещении.
Естественная вентиляция — происходит через конек и зазоры между уплотнителем и металлочерепицей. Циркуляция воздушных масс в подкровельном пространстве нормализует температуру и спасает от перегрева и влажности стропильную конструкцию.

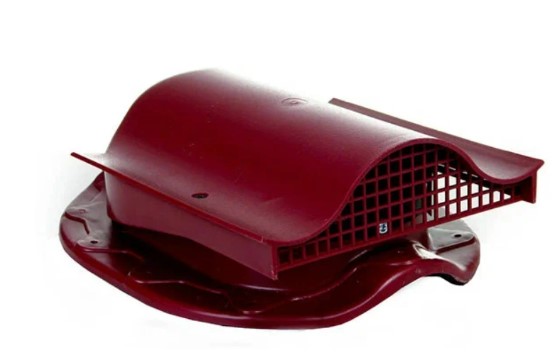

Вентиляционный выход для металлочерепицы представляет из себя трубу (пластиковую или металлическую) максимальной высотой 50 см.
Принудительная вентиляция бывает двух видов — кровельная и сквозная:
- при кровельной вентиляции монтируется выход на крышу до стропильной системы при помощи трубы с пластиковой проходкой и дефлектором;
- при сквозной вентиляции обустраиваются выходы проходящие через все слои кровельного пирога и чердачное помещение, поэтому стоимость такой вентиляционной системы гораздо выше.
Работа с листами металлочерепицы не представляет сложности при правильном подходе к обустройству рабочего пространства и выбору качественного материала, доборных и крепежных элементов.
К достоинствам кровли из металлической черепицы можно отнести разнообразие дизайнерских решений, практичность, доступную стоимость, простоту в уходе и высокие технические характеристики.
Устройство кровли из металлочерепицы
Металлочерепица — один из самых популярных бюджетных кровельных материалов. Ее ценят за небольшой вес, эстетичность и простоту монтажа. Если классическую керамическую черепицу самостоятельно уложить крайне сложно, то укладка металлочерепицы обычно не вызывает сложностей даже у человека с небольшим опытом в строительстве. Главное, знать устройство кровли металлочерепицы и выполнить монтаж кровельного пирога по всем правилам.

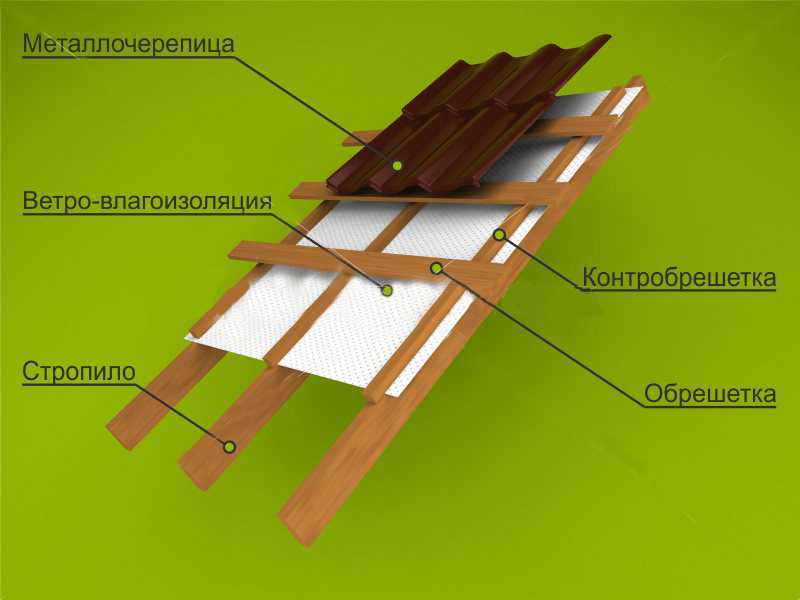

Начнем с простого — с конструкции холодной крыши под металлочерепицу. То есть с устройства чердака.
В этом случае кровельный пирог сильно упрощается и сводится к четырем элементам:
- гидроизоляция;
- контробрешетка;
- обрешетка;
- металлочерепица.
Кроме того, для оформления кровли нужны доборные элементы: капельник, карнизные и фронтонные планки и тому подобные. Но это не относится к теме статьи, поэтому на них останавливаться не будем.
Первый этап устройства крыши с металлочерепицей — укладка гидробарьера. Это может быть диффузионная мембрана, чистая полиэтиленовая гидроизоляция, армированные и фольгированные пленки. Главное, чтобы материал был прочным, долговечным, эффективно удерживал влагу и был стойким к ультрафиолетовым лучам.
Последнее требование можно опустить, только если пленка будет закрыта внутренней отделкой или если на чердаке вообще не будет окон. Во всех остальных случаях материал гидроизоляции обязательно должен выдерживать длительное воздействие УФ-лучей. Иначе гидробарьер буквально рассыплется в труху через 10-15 лет.
Гидроизоляционная пленка монтируется с нахлестом 10-15 см и с провисом между стропилами не менее 15 мм. Провис — особенность именно холодной кровли. Он нужен для отведения конденсата, который неизбежно появляется на внутренней части любого металлического кровельного покрытия из-за перепада температур.
Кроме того, технология кровли из металлочерепицы предполагает крепление гидробарьера с помощью брусков контробрешетки для лучшей вентиляции кровельного пирога. Для этого полотнища гидроизоляционной пленки фиксируют на стропилах с помощью степлера, а потом прибивают к верхней грани стропильных ног контррейки.
Обрешетку укладывают перпендикулярно стропилам на контробрешетку. Ее шаг зависит от вида металлочерепицы и всегда указан в инструкции производителя. Само покрытие крепят кровельными саморезами в соответствии с правилами:
- Саморезы, кроме участков с продольными стыками, вкручивают в дно волны.
- На карнизных, фронтонных свесах и в местах стыков металлочерепицу крепят в каждую волну.
- На остальной площади листа металлочерепицу крепят через волну в шахматном порядке.
- На продольных стыках саморез, как правило, завинчивают в гребень волны.
Карнизную планку устанавливают до монтажа кровельного покрытия, конек и фронтонную планку — после.
Устройство теплой кровли из металлочерепицы намного сложнее, чем холодной. Такая крыша состоит минимум из шести слоев:
- паробарьер;
- утеплитель;
- гидроизоляция;
- контробрешетка;
- обрешетка;
- кровельное покрытие.
И это если не учитывать внутреннюю обшивку. У холодной кровли два слоя из шести вообще не делают, а гидроизоляцию укладывают немного иначе.
Паробарьер
Монтаж теплой кровли из металлочерепицы начинается с крепления пароизоляции. Этот слой необходим для защиты утеплителя от водяного пара, который всегда есть в помещении и перемещается в направлении от тепла к холоду.
Если паробарьера нет или он нарушен, то пар будет быстро проходить сквозь утеплитель и конденсироваться на внутренней поверхности гидроизоляции теплой кровли из металлочерепицы. Это приведет к намоканию утеплителя и снижению его эффективности, а также к отсыреванию стропильной системы. Из-за этого стропила могут начать плесневеть и гнить.
Очевидно, что чем ниже паропроницаемость паробарьера, тем лучше. Из строительных материалов самая низкая паропроницаемость у фольги. Она настолько маленькая, что ее можно считать нулевой. Но для пароизоляции домов фольгу не используют. На втором месте — обычная плотная полиэтиленовая пленка, но только если она сделана из первичного материала. Почти все специализированные пароизолирующие пленки пропускают пар лучше полиэтилена, зато они не в пример проще в монтаже.
При устройстве утепленной кровли из металлочерепицы паробарьер начинают монтировать первым, если не считать саму стропильную систему:
- Пароизоляционную пленку раскатывают перпендикулярно стропилам, начиная от одной из стен. При этом ее обязательно заводят на стены на 10-15 см и герметизируют армированным скотчем или специальной акриловой лентой.
- Пленку крепят к стропилам с помощью строительного степлера с шагом 15-20 см.
- Второе и последующее полотно паробарьера крепят с нахлестом 10-15 см. Поперечный нахлест между полотнами в одном ряду делают не менее 15 см. Места стыков обязательно герметизируют.
- На дымоходы, вентиляционные каналы и другие препятствия паробарьер тоже заводят на 10-15 см.
Готовый пароизоляционный слой дополнительно фиксируют внутренней обрешеткой. Она выполняет две функции: выступает в качестве основы для внутренней отделки и держит вес утеплителя.
Утеплитель
Слой теплоизоляции — главное отличие в устройстве теплой крыши из металлочерепицы по сравнению с холодной кровлей. Это отражено в самом названии конструкции.
Чтобы крыша хорошо удерживала тепло в помещении, слой теплоизоляции кровельного пирога должен быть:
- Достаточно толстым. Точная толщина утеплителя — расчетная величина, которая зависит от вида материала и климата в местности. Но если взять классическую минеральную вату, то ее нормальная толщина обычно от 200 мм.
- Непрерывным. Это очень важно, поскольку через любую прореху в контуре теплоизоляции тепло будет утекать быстрее, чем вода из дырявого ведра.
Чаще всего для утепления крыш жилых домов используют минеральную вату. Этот материал — то что нужно для кровли из металлочерепицы. Минвата эффективна, проста в монтаже, экологически безопасна и, главное, не поддерживает горение. А в случае пожара не выделяет токсичных веществ в значимых количествах. Кроме того, минеральную вату можно уложить враспор между стропилами, что снижает шансы появления щелей.
Главный недостаток минеральной ваты — гигроскопичность. Она отлично вбирает влагу, при этом эффективность теплоизоляции падает, а просушить материал после намокания практически невозможно.
Кроме минеральной ваты, для утепления крыш из металлочерепицы используют экструдированный пенополистирол. Это более безопасный с точки зрения огнестойкости родственник пенопласта, который удерживает тепло эффективнее, чем минвата. В целях экономии утепляют и самим пенопластом, но внутри жилых помещений его применять крайне нежелательно.
Другие виды утеплителей, начиная от экзотического керамзита и заканчивая современными PIR-плитами, в жилых домах редкость.
При устройстве металлочерепичной кровли утеплитель обычно плотно укладывают только между стропилами. В этом случае стропильные ноги превращаются в мостик холода, поскольку теплопроводность дерева существенно выше, чем любого теплоизолирующего материала. Но при достаточном слое утеплителя это не критично.
В северных регионах такой теплоизоляции может быть недостаточно. В этом случае делают подшивку утеплителя под металлочерепицу, добавляя второй слой теплоизоляции. Для этого с внутренней стороны стропил делают каркас, в котором плиты утеплителя размещают перпендикулярно стропильным ногам. И уже этот каркас закрывают паробарьером.
Такой порядок устройства кровли из металлочерепицы позволяет снизить тепловые потери, поскольку стропила будут практически полностью закрыты утеплителем. Но за это приходится платить уменьшением объема мансарды и заметным усложнением монтажных работ.
Гидроизоляция
Поверх теплоизолирующего слоя укладывается гидроизоляция. Только желательно, чтобы это была диффузионная или супердиффузионная мембрана. Это важно, поскольку, как мы уже говорили, полностью паронепроницаемых обычных строительных материалов нет. Да и идеально проклеить стыки паробарьера невозможно. Поэтому водяной пар, пусть и в небольших количествах, все равно будет попадать в кровельный пирог. И мембрана даст ему свободно выйти за его пределы, а обычная гидроизоляционная пленка может запереть влагу внутри.
Еще одно отличие — монтаж гидробарьера без провиса. Но мембрану все равно не нужно слишком натягивать. В остальном все так же, как для холодной кровли: нахлесты 10-15 мм, обязательная их проклейка герметизирующей лентой, крепление сначала степлером, а потом — контробрешеткой. А поверх гидробарьера монтируют обрешетку и саму металлочерепицу.
