Устройство ломаной мансардной крыши: Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)
Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)
Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.
Содержание статьи
Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.
Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.
Стропильная система мансардной ломаной крыши

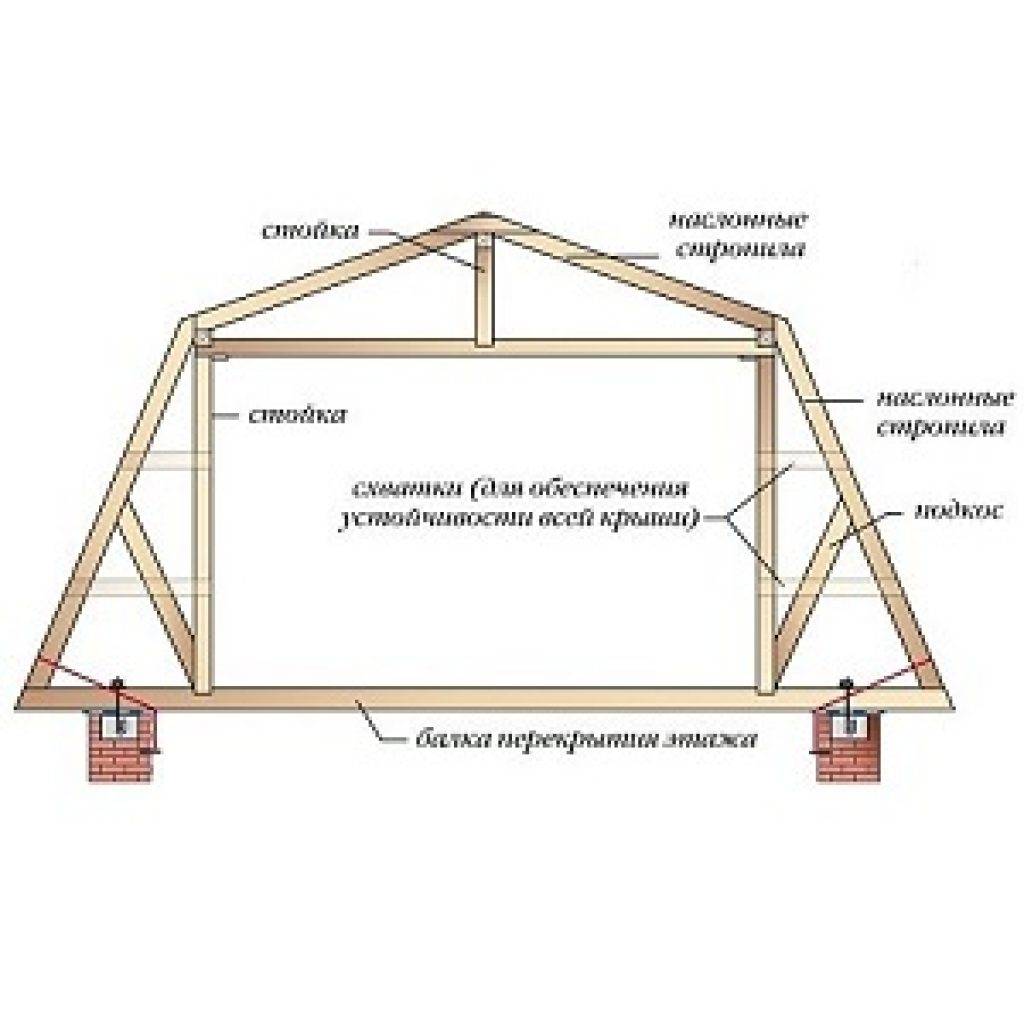

Стропильная система ломаной крыши
Проект дома с ломаной крышей
Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде.
Разновидности мансардных крыш
Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.
Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

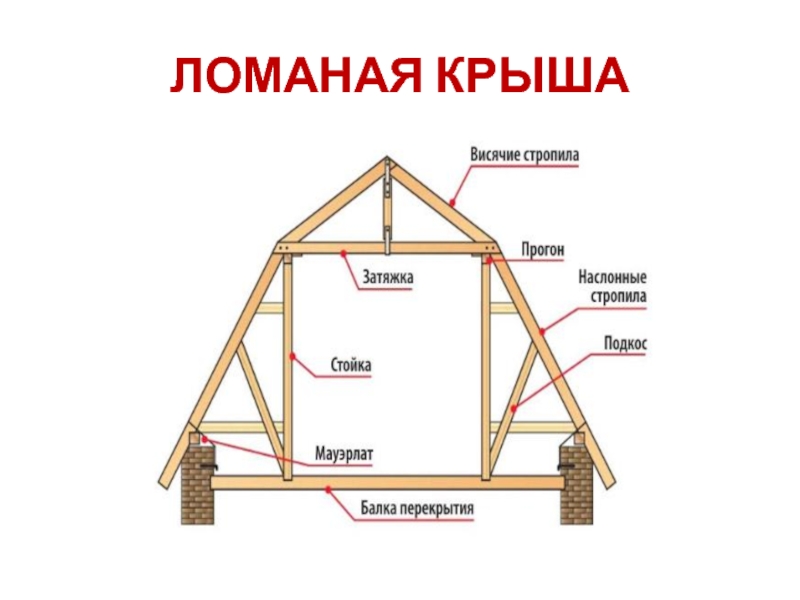

Ломанная крыша
Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.
![]()
Преимущества ломаной конструкции
Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.
Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:
- Возможность обустроить более высокие потолки.
- Высокий уровень защиты от атмосферных осадков, ветра.
- Легкий сход снега со скатов.
- Помогает сберечь тепло.
- Рациональное использование подкровельного пространства.
Разница между треугольной двухскатной и ломаной крышей
Ломаная крыша с мансардными окнами
Этапы строительства
Создание проекта
Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

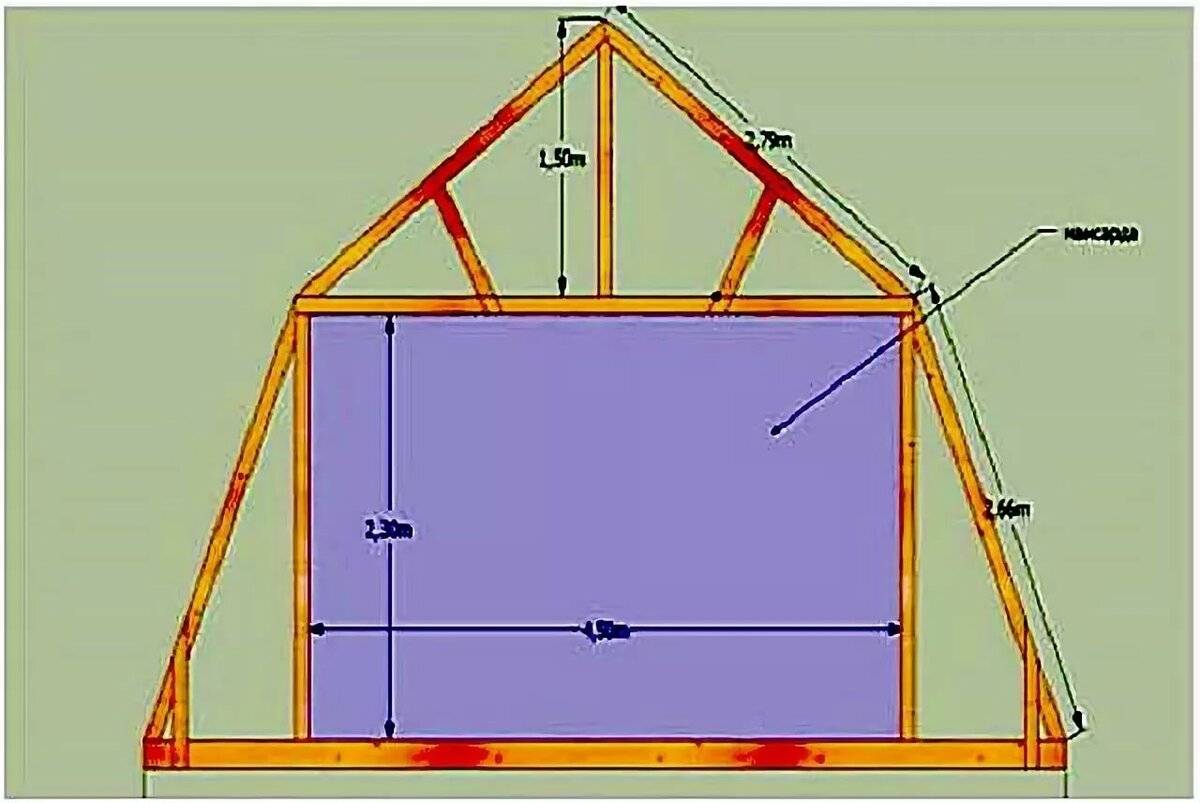

Проект ломаной двухскатной крыши с размерами

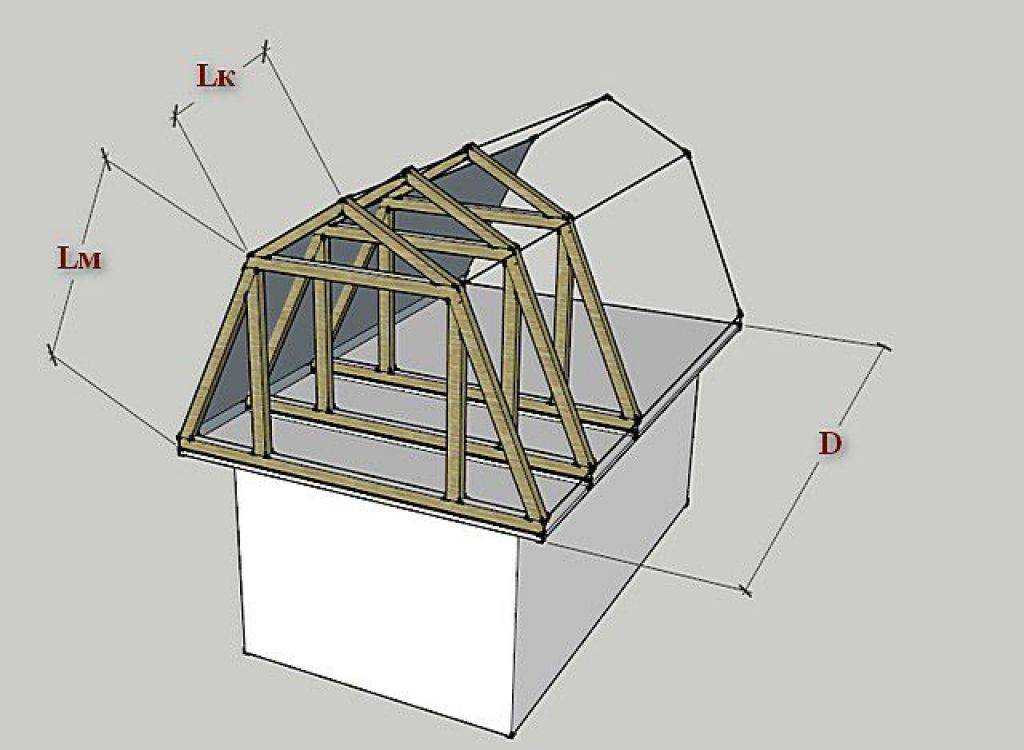

Конструкция стропильной системы ломаной крыши
Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.
Расчет стропильной системы
Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.
Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки.
- Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
- Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
- Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.
Необходимые материалы
Строение двухскатной ломаной крыши
Монтаж мауэрлата
Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.
Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.
Способы установки мауэрлата
Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.
Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.
Сборка стропильной системы
Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:
- Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения.
Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
- Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение
- Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.
Установка стоек
- Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.
Установка висячих стропил
- Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
- На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
- Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.
Установка наслонных стропил
- Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.
Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.
Готовая стропильная система
Гидроизоляция и кровельные работы
Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.
Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.
Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.
Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.
Видео-инструкция
Как сделать ломаную крышу своими руками – устройство и строительство (фото, видео)
На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.
Содержание статьи
Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.
Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

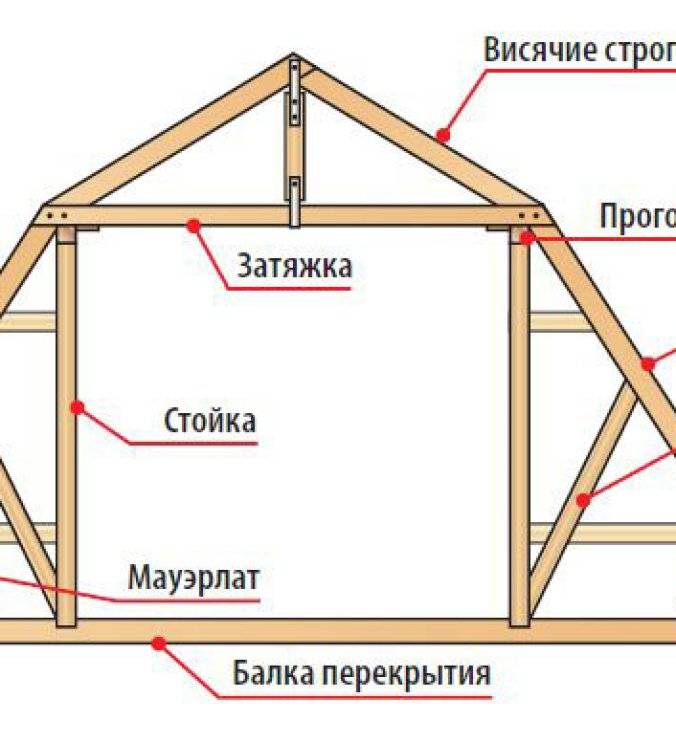

Базовые элементы конструкции
Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.
Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.
- Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
- Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки.
А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
- Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
- Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
- Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
- Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.
Правила установки мауэрлата
Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.
Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.
Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.
Последовательность сборки стропильной системы
Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:
- Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
- Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
- Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
- Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
- Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом.
Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
- Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
- Устанавливается подвесная бабка между коньком и затяжкой.

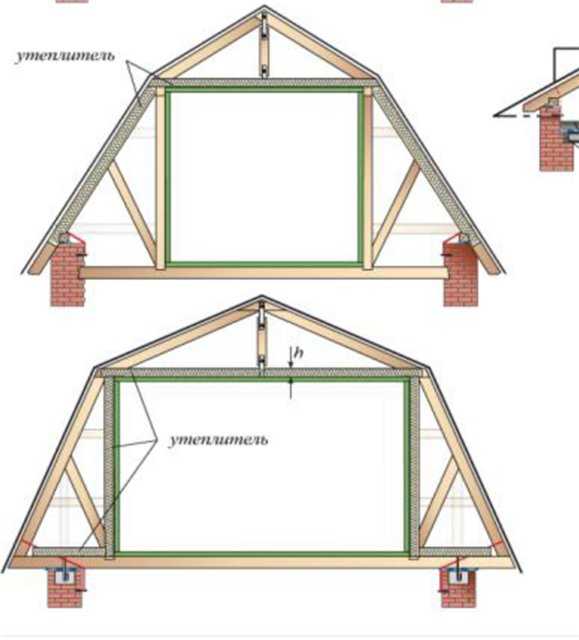

Дополнительная теплоизоляция
Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.
Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.
На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.
То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.
Сооружение фронтонов
Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.
- Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
- Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
- Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
- Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.
Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.
Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.
Сооружение обрешетки
Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.
- Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
- Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.
Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.
Настил кровли
Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.
Важно! Саморезы должны ввинчиваться в нижней части волны рисунка.
В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».
- Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
- Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.
Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.
Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.
Видео-инструкция
Мансардная крыша: особенности и преимущества
🕑 Время прочтения: 1 минута
Мансардная крыша (французская или бордюрная) представляет собой четырехскатную крышу, характеризующуюся двумя скатами с каждой стороны. Верхний скат более плоский, чем нижний с каждой стороны крыши. Конструкция мансардной крыши обеспечивает более плоский вид, соответствующий внешнему виду здания.
Конструкция мансардной крыши зародилась во Франции и становится все более популярной в Европе и даже в западных странах, таких как Канада и Соединенные Штаты Америки.
В данной статье рассмотрены особенности, преимущества и недостатки мансардных крыш.
Состав:
- Особенности мансардной крыши
- Преимущества мансардной крыши
- Недостатки мансардной крыши
- Часто задаваемые вопросы
Особенности Мансардная крыша
- Мансардная крыша представляет собой комбинацию вальмовой и вальмовой крыш. Все четыре стороны крыши имеют два ската, причем нижний скат круче верхнего. Верхняя часть мансардной крыши плоская и широкая, что обеспечивает максимальное чердачное пространство.
- Мансардная крыша — это уникальная архитектурная особенность, применяемая в традиционных домах, частных домах и даже небольших коммерческих зданиях.
- На нижних скатах мансардной крыши предусмотрены мансардные окна, как показано на рисунке-1, которые пропускают большое количество света в жилое помещение.
- Мансардные крыши могут быть выполнены выпуклыми, вогнутыми, S-образными или прямоугольными в зависимости от требуемой конструкции здания.
- Мансардная крыша может быть двускатной или крутой. По сравнению с двухскатной мансардной крышей мансардная крыша с крутыми стенками обеспечивает надлежащий отвод воды и снега.
- Обычными материалами для мансардных крыш являются сланцевая черепица и деревянная черепица. Однако, чтобы снизить затраты на техническое обслуживание, для более крутой части крыши можно использовать более качественную и долговечную черепицу, такую как цинковая или медная черепица.
Преимущества мансардной крыши
Основные преимущества мансардной крыши:
- Поскольку мансардные крыши имеют вертикальные скаты, они обеспечивают дополнительное пространство по сравнению с другими типами крыш, такими как вальмовые или двускатные крыши.
- Мансардные крыши могут использоваться как в сельской, так и в городской местности. Мансардные крыши более популярны в городских районах, потому что они дают возможность расширяться вверх, так как для горизонтального расширения здания недостаточно места из-за нехватки земли.
- Мансардные крыши обеспечивают больше света и лучшее распределение тепла внутри здания.
- Мансардная крыша – элемент французской архитектуры, придающий элегантный и современный вид зданию. №
- Мансардные крыши помогают сократить расходы, устраняя необходимость строительства отдельных комнат или чердачных помещений. Они также экономят расходы на отопление, равномерно распределяя тепло внутри здания.
Недостатки мансардных крыш
Недостатки мансардных крыш:
- Мансардные крыши увеличивают общую площадь здания. Они имеют разную налоговую стоимость, разрешения на строительство и ограничения в зависимости от района. Прежде чем планировать мансардную крышу здания, необходимо узнать о разрешительных требованиях.
- Строительство мансардных крыш требует больших затрат времени и труда по сравнению с другими конструкциями крыш.
- Строительство мансардной крыши очень сложное, поэтому для работы требуются опытные специалисты.
- Мансардная крыша не идеальна для экстремальных погодных условий, таких как сильный снегопад и дождь, так как ее скат не идеален для дренажа.
- Эти типы крыш требуют больших затрат на техническое обслуживание и ремонт, так как обладают меньшей устойчивостью к экстремальным погодным условиям.
Часто задаваемые вопросы Что такое мансардная крыша?
Мансардная крыша (французская или бордюрная) представляет собой четырехскатную крышу, характеризующуюся двумя скатами с каждой стороны.
Какие бывают виды мансардных крыш? Мансардные крыши могут быть выполнены выпуклыми, вогнутыми, S-образными или прямоугольными в зависимости от требуемой конструкции здания.
Подробнее
Солнечная черепица: особенности и преимущества
10 распространенных дефектов кровли и способы их предотвращения
Поделиться этой статьейПолное руководство по мансардным крышам (все, что вам нужно знать, с примерами) – реконструируйте реальность
Вы когда-нибудь шли по улице и видели крышу с двумя разными скатами? Эти виды крыш известны как мансардные крыши , и они обеспечивают много дополнительного чердачного пространства без необходимости слишком усложнять добавление дополнительных этажей.
Полное руководство по строительству R…
Включите JavaScript
Полное руководство по строительству свеса крышиНо что делает их уникальными? Что такое «мансардная крыша»?
Мансардная крыша представляет собой тип кровельной конструкции, характеризующийся двускатной конструкцией, слуховыми окнами и дополнительными жилыми или складскими помещениями. Он назван в честь французского архитектора Франсуа Мансара, который популяризировал дизайн в 17 веке. Мансардная крыша — это отличительная и элегантная конструкция кровли, которая широко использовалась во французской и американской архитектуре.
На одной крутой стороне в крыше были прорезаны окна, пропускающие прекрасный свет.
В этой статье я объясню, что такое мансардная крыша, почему домовладельцы отдают ей предпочтение, а также ее преимущества и недостатки.
Кстати, прежде чем мы зайдем слишком далеко, если вы хотите связаться с другими домовладельцами и строителями и получить больше отличных идей для своего дома, чтобы сделать его лучшим, присоединяйтесь к моей бесплатной частной группе Facebook, Remodel Reality здесь.
Мансардная крыша: обзор
Мансардная крыша, также известная как французская крыша, представляет собой тип крыши, характеризующийся двускатной конструкцией. Крыша имеет два ската со всех четырех сторон, причем нижний скат имеет более крутой угол, чем верхний скат. Крутой нижний склон может быть почти вертикальным или иметь небольшую кривизну, тогда как верхний склон почти горизонтален. Конструкция крыши позволяет увеличить жилое или складское пространство под крышей, часто в виде дополнительного этажа или чердака. Название «мансарда» происходит от французского архитектора Франсуа Мансара, который популяризировал дизайн в 17 веке.
Историческая справка
Дизайн мансардной крыши зародился во Франции в 16 веке, но только в 17 веке этот стиль стал популярным. Франсуа Мансару, известному французскому архитектору [1], приписывают популяризацию дизайна во время правления Людовика XIII. Дизайн стал популярным среди французской аристократии и быстро распространился по Европе. Мансардные крыши обычно использовались при строительстве больших таунхаусов и замков, а также общественных зданий, таких как церкви и правительственные здания.
Этот дизайн потерял популярность в 18-м и начале 19-го веков, но вновь стал популярным во времена Второй Французской империи в середине 19-го века. Мансардные крыши широко использовались при строительстве парижских зданий в этот период, особенно при строительстве больших бульваров.
Назначение и преимущества мансардной крыши
Знаете ли вы, что одной из основных функций мансардной крыши является обеспечение дополнительного жилого или складского пространства под крышей?
Двухскатная конструкция мансардной крыши создает больше пространства над головой на верхнем этаже, делая его более комфортным для проживания. Это дополнительное пространство можно использовать для различных целей, таких как создание дополнительных спален, офисов или даже зон отдыха.
Этот тип кровельной системы служит многогранной цели, которая может быть полезна домовладельцам во многих отношениях . Во-первых, он предлагает дополнительное жилое или складское пространство в верхней части крыши, что делает его практичным выбором для тех, кто нуждается в большем пространстве, но не хочет строить пристройку или надстраивать еще один этаж в своем доме.
Помимо практического использования, мансардные крыши также ценятся за их эстетические качества . Мансардные крыши для жилых домов были очень популярны в 70-х и 80-х годах в США. Я живу в старом районе Таллахасси, и в нашем районе есть множество домов с мансардными крышами.
Уникальный дизайн этой кровельной системы действительно придает неповторимый вид любому дому и выделяет его среди других в окрестностях. При добавлении слуховых окон к двухскатной конструкции действительно добавляет характер и утонченный вид.
Важно отметить, что для работы на мансардной крыше требуются квалифицированные кровельщики и инженеры , имеющие опыт работы с этим типом кровельной системы.
Характеристики мансардной крыши
Характеристики мансардной крыши делают ее уникальной и популярной в архитектуре. Благодаря своей двухскатной конструкции (особенно в сочетании с использованием слуховых окон) особенности мансардной крыши обеспечивают как эстетическую привлекательность, так и функциональные преимущества.
Верхний угол ската
Верхний скат мансардной крыши намного ближе к плоскому, чем традиционной крыши, с небольшим уклоном от 15 до 30 градусов . Этот угол обеспечивает более плавный переход между крышей и стенами здания, что придает крыше характерный вид. Угол верхнего ската также играет роль в конструкции крыши, так как влияет на количество света, попадающего в подкровельное пространство.
Варианты дизайна
Мансардные крыши бывают различных конструкций, включая полные и полумансардные крыши. Полная мансардная крыша имеет крутой нижний скат, который покрывает практически всю высоту здания , в то время как более традиционная мансардная крыша имеет более низкий скат, который покрывает только верхнюю часть высоты здания.
Кроме того, плоская мансардная крыша имеет плоские плоскости, вогнутая мансардная крыша имеет плоскости, изогнутые внутрь , и выпуклая мансардная крыша имеет плоскости, которые изогнуты наружу , что действительно может создать уникальный внешний вид конструкции.
Слуховые окна
Слуховые окна являются общим элементом мансардных крыш, обеспечивая дополнительное освещение и вентиляцию подкровельного пространства. Это окна, встроенные в конструкцию крыши, и они могут быть как функциональными, так и декоративными. Функциональные мансардные окна предназначены для открывания и закрывания, а декоративные мансардные окна предназначены для того, чтобы придать крыше визуальный интерес.
Материалы, используемые для мансардной кровли
Мансардные крыши могут быть изготовлены из различных материалов, включая шифер , асфальт, деревянную черепицу, и металл .
Тип материала, используемого для крыши, зависит от конструкции здания и бюджета проекта. Шифер и металл являются популярным выбором для мансардных крыш из-за их прочности и долговечности, в то время как асфальт и деревянная черепица являются более доступными вариантами, которые предлагают аналогичную эстетическую привлекательность, которую вы видите во многих домах 70-х и 80-х годов.
Тип используемого кровельного материала также влияет на требования по уходу за крышей, поскольку разные материалы требуют разного уровня обслуживания для поддержания их в хорошем состоянии.
Мансардные крыши по сравнению с другими типами крыш
Существует несколько различных типов кровельных конструкций, каждая из которых имеет свои уникальные характеристики и преимущества. В этом разделе мы сравним и сопоставим мансардную крышу с другими видами кровельных конструкций.
Двускатные крыши
Двускатная крыша является одним из наиболее распространенные виды кровельных конструкций . Он характеризуется треугольной формой и крутыми наклонными сторонами. В отличие от мансардной крыши, двускатная крыша имеет только две наклонные стороны, которые сходятся на коньке или пике. Двускатные крыши популярны благодаря своей простоте и легкости конструкции. Однако они не предлагают столько места для жизни или хранения, как мансардная крыша.
Шатровые крыши
Шатровая крыша похожа на двускатную тем, что имеет наклонные стороны, но стороны сходятся на неровном коньке . Вместо этого гребень имеет наклон, что создает более пирамидальную форму. Шатровые крыши популярны благодаря своей долговечности и устойчивости, но они также предлагают меньше места для жизни или хранения, чем мансардные крыши.
Вальмовая крыша
Вальмовая крыша представляет собой тип крыши, которая имеет две наклонные стороны с каждой из двух сторон, что создает вид сарая. Как и мансардная крыша, вальмовая крыша предлагает дополнительное жилое или складское пространство в верхней части крыши. Однако вальмовые крыши имеют другой угол наклона и конструкцию, чем мансардные крыши . Вальмовые крыши популярны благодаря своему уникальному и простоватому внешнему виду.
Плоские крыши
Плоские крыши — популярная конструкция крыш для коммерческих и промышленных зданий, а также современных домов. Как следует из названия, плоская крыша представляет собой ровную поверхность, не имеющую наклона или уклона . Плоские крыши популярны благодаря своему современному и минималистичному внешнему виду, а также низким требованиям к обслуживанию. Однако плоские крыши не так долговечны, как мансардные крыши, и при неправильном уходе могут быть повреждены водой.
В целом, несмотря на то, что каждая конструкция кровли имеет свои уникальные характеристики и преимущества, мансардная крыша выделяется своей двухскатной конструкцией и увеличенным жилым или складским пространством.
Тип крыши | Дизайн наклона | Дополнительное место | Эстетика | Долговечность | Техническое обслуживание | Стоимость установки |
---|---|---|---|---|---|---|
Мансардный | Двухскатный | Да | Уникальный | Высокий | Трудно | Высокий |
Фронтон | Односкатный | № | Простой | Умеренный | Легкий | Низкий |
Бедро | Угловой | № | Стабильный | Высокий | Умеренный | Умеренный |
Гэмбрел | Похожий на амбар | Да | Деревенский стиль | Высокий | Умеренный | Высокий |
Плоский | Уровень | № | Современный | Низкий | Легкий | Низкий |
Мансардная кровля и строительная архитектура
Мансардная крыша — это популярная кровельная конструкция, которая веками использовалась архитекторами и строителями. В этом разделе мы рассмотрим использование мансардных крыш в архитектуре зданий, от известных архитекторов, известных их использованием, до их использования в различных типах зданий.
Известные архитекторы, известные использованием мансардных крыш
С тех пор, как Франсуа Мансар популяризировал этот стиль крыш в 17 веке, многие известные архитекторы последовали его примеру и использовали мансардные крыши в своих проектах зданий. Одним из известных архитекторов, использовавших мансардные крыши, является Ричард Моррис Хант, американский архитектор, спроектировавший поместье Билтмор в Северной Каролине.
Мансардные крыши во французской архитектуре
Мансардные крыши являются обычным явлением во французской архитектуре. Они были впервые популяризированы во Франции в 17 веке и широко использовались при строительстве величественные таунхаусы, замки и общественные здания , такие как церкви и правительственные здания . Мансардные крыши особенно заметны в парижской архитектуре, где они широко используются при строительстве больших бульваров. Мансардные крыши во французской архитектуре часто характеризуются уникальными вариациями дизайна и использованием богато украшенных слуховых окон.
Мансардные крыши в американской архитектуре
Мансардные крыши также широко использовались в американской архитектуре. Они стали популярными в середине 19го века во время Второй Французской империи и широко использовались при строительстве общественных зданий, коммерческих зданий и больших домов. Мансардные крыши в американской архитектуре обычно характеризуются более простыми вариантами конструкции и использованием более простых слуховых окон. Известные примеры мансардных крыш в американской архитектуре включают дом Хека-Эндрюса 1870 года в Роли, Северная Каролина.
Мансардные крыши в коммерческих и общественных зданиях
Мансардные крыши являются популярным выбором для коммерческих и общественных зданий – мы упомянули здесь несколько. Они предлагают дополнительное жилое или складское пространство, которое можно использовать для различных целей. Мансардные крыши широко используются при строительстве гостиниц, многоквартирных домов и офисных зданий. Они также широко используются в строительстве общественных зданий как музеи и правительственные здания . Уникальный дизайн мансардной крыши может придать зданию особый вид, выделяя его среди других зданий в этом районе.
Преимущества и недостатки мансардных крыш
Несмотря на то, что мансардная крыша является популярной кровельной конструкцией, она также имеет свои преимущества и недостатки. В этом разделе мы более подробно рассмотрим преимущества и недостатки мансардных крыш.
Преимущества | Недостатки |
---|---|
Дополнительная жилая площадь | Высокие затраты на установку и ремонт |
Улучшенная изоляция | Сложное обслуживание |
Повышенная эстетика | Ограниченная долговечность |
Преимущество: Дополнительная жилая или домашняя офисная площадь
Одним из основных преимуществ мансардной крыши является наличие дополнительной жилой или складской площади. Двухскатная конструкция мансардной крыши позволяет увеличить пространство в верхней части крыши, которое можно использовать для различных целей. Это дополнительное пространство может быть особенно полезным для домовладельцев, которым нужно дополнительное жилое пространство, но у которых нет места или ресурсов, чтобы добавить пристройку или дополнительный этаж.
Преимущество: Лучшая теплоизоляция
Мансардные крыши также известны своими превосходными изоляционными свойствами. Двухскатная конструкция крыши обеспечивает лучшую изоляцию, чем другие типы кровельных конструкций, что может привести к снижению затрат на отопление и охлаждение. Дополнительная изоляция, обеспечиваемая мансардной крышей, может быть особенно полезной в холодном климате, где затраты на энергию могут быть высокими.
Преимущество: повышенная эстетика
Еще одним преимуществом мансардной крыши является ее уникальный и неповторимый дизайн. Мансардные крыши придают зданию определенную элегантность и очарование, которые не могут предложить другие кровельные конструкции. Использование мансардных окон и двускатной конструкции может придать зданию характер и стиль, выделяя его на фоне окружающего пространства.
Недостаток: Высокая стоимость монтажа и ремонта
Одним из основных недостатков мансардной крыши является ее высокая стоимость монтажа и ремонта. Сложная конструкция мансардной крыши требует квалифицированных специалистов для ее правильного монтажа и ремонта, что может привести к увеличению затрат. Кроме того, материалы, используемые для мансардных крыш, такие как шифер или медь, также могут быть дорогими.
Недостаток: Сложность обслуживания
Уход за мансардной крышей также может быть сложным. Конструкция крыши может затруднить доступ и обслуживание, особенно в верхних частях крыши. Кроме того, использование слуховых окон также может увеличить сложность обслуживания мансардной крыши.
Недостаток: Ограниченная долговечность
Хотя мансардные крыши обладают многими преимуществами, они могут быть не такими долговечными, как другие типы кровельных конструкций.
