Устройство крыши шатровой крыши: Стропильная система шатровой крыши: принципы сооружения + инструкции

Содержание

конструкция стропильной системы и вентиляция холодного чердака четырехскатной крыши + чертежи и схемы

Четырехскатная вальмовая крыша — это конструктивный и функциональный элемент здания, который известен каждому строителю.

Треугольные торцевые скаты имеют название вальмы, из-за чего пошло основное название кровли дома такого вида.

Они заменили вертикальные фронтоны со всех сторон здания.

Причина популярности вальмовых крыш заключаются в том, что они очень стойкие по отношению к ветровым нагрузкам из-за своей повышенной аэродинамичности, более жесткие и надежные из-за треугольных скатов.

К тому же стоит отметить, что вальмовые четырехскатные крыши — это достаточно стильные и эстетичные элементы, которые могут придать любому зданию оригинальности, улучшив его внешнюю форму. Такую крышу не трудно сделать своими руками.

В данной статье вы узнаете каково устройство четырехскатной крыши.

Содержание статьи

Кровельный пирог четырехскатной крыши и описание ее элементов

Как и любой другой вид крыши, вальмовая кровля обладает особым типом кровельного пирога.

Он состоит из следующих элементов конструкции:

Каждый из вышеперечисленных элементов выполняют свою важную функцию и обладает индивидуальными особенностями. На сегодняшний день рынок строительных материалов достаточно богатый, поэтому в качестве кровельного материала для вальмовой крыши можно выбрать, как штучные, так и листовые изделия.

К первой группе относится шифер, различные виды черепицы, этернитовые плитки и некоторые другие материалы. Среди листовых материалов можно выделить ондулин, металлочерепицу, оцинкованное железо и др.

Монтаж каждого из видов кровельного материала осуществляется по особой технологии, которая напрямую зависит от его типа и производителя.

Обрешетка и контробрешетка — это деревянные элементы кровли, которые представляют собой стропильную систему, на которую сверху набивают планки с определенным шагом, зависящем от типа кровельного материала.

Гидробарьер представляет собой специально созданную пленку, предотвращающую попадание влаги под крышу.

Утеплитель укладывается чаще всего между балками стропильной системы. Наиболее популярными его видами является минеральная вата и пинопласт. Каждый из этих материалов имеет свои преимущества и недостатки. Минеральная вата огнеустойчива и имеет достаточно низкую теплопроводность, в то же время пинопласт легкий и удобный в монтаже.

Паробарьер изготовливается в виде пленки, которая позволяет испарениям выходит наружу, но не пропускает их внутрь.

Гипсокартон представляет собой самый последний внутренний элемент кровельного пирога, который

закрывает внутреннюю его часть. В первую очередь данный материал несет эстетическую функцию.

План кровли

Устройство вальмовой крыши

Конструкция вальмовой крыши состоит из четырех скатов. Она имеет две вершины, которые соединены между собой конструктивным элементом — коньковым брусом.

Вместо вертикальных фронтонов у домов с вальмовой крышей находятся треугольные скаты. Из-за этого боковые скаты имеют форму трапеции.

Основной осью крыши, которая несет нагрузку, является коньковый брус. Именно он соединяет все скаты кровли. На него крепятся другие важные элементы конструкции — каркас и угловые стропила.

Угловые стропила выступают базовыми элементами распределения нагрузки. Они соединяют угол сооружения с углом конька. Чаще всего их делают такими же по толщине, как брус.

Сама же нога выходит немного за край сооружения. Если здание является четырехугольным, понадобится четыре таких стропила.

ВНИМАНИЕ!

Короткие стропила могут быть различными по своей длине. Они соединяют угловое стропило с мауэрлатом или же несущей стеной здания. Их количество напрямую зависит от площади самого здания.

Центральную часть конструкции становит промежуточный каркас — промежуточные стропила, которые крепятся попарно друг с другом на коньковом брусе и выводятся на мауэрлат. В зоне вальм они не устанавливаются. Их количество может быть разным в зависимости от длины здания.

Рядовой каркас представляет собой стропила, которые соединяются с концами конька и выходят на несущие стены здания с каждой из сторон. Их количество равняется шести.

Устройство шатровой четырехскатной крыши

Вальмовая кровля — конструкция

Вентиляция холодного чердака вальмовой крыши

Из-за того, что вальмовые крыши не имеют фронтонов, их вентиляцию лучше всего проводить, используя карнизные свесы. Это значит что движение воздуха будет осуществляться снизу вверх. Заходить он будет через подшивку самой крыши, а выходить — из-под конька.

Если подшивка сделана из дерева, панели следует размещать не очень плотно друг к другу, чтобы между ними были небольшие зазоры, позволяющие заходить свежему воздуху. Интервал должен состоять в пределах нескольких миллиметров.

В случае, когда подшивка сделана из пластика, следует заметить, что некоторые из элементов

должны иметь небольшие отверстия. Сквозь них может проходить непосредственно в чердак. Но к сожалению не у всех софитах есть такие отверстия.

В некоторых случаях о вентиляции строителя и вспоминают уже после того, как вся работа сделана. Но это не является проблемой, так как из такой ситуации есть выход. Необходимо вставить в подшивку небольшие решетки с сеточкой, диаметром не более 5 сантиметров.

Расположить их нужно всей длине ветрового свеса, делая шаг 80 сантиметров.

Выход воздуха напрямую будет зависеть от выбранного типа кровельного материала. Гибкая кровля позволяет установить вентиль (т.н. «черепашку») или специальный проветриваемый конек.

Если был выбран шифер, можно обустроит классический вид конька. Керамическая черепица позволяет установить специальный вентиль. Кровлю из металлочерепицы проветривать очень просто, так как в таких случаях допускается выход воздуха посредством обычного конька.

Использование конька — это не только хорошая по функциональности замена вентиля, но и возможность обустроить вентиляцию в наиболее сжатые сроки.

Вентиляция чердака

Вентиляция мансарды

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе,

такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

  • Обеспечивании эффективного проветривания помещения;
  • Поддержка оптимального микроклимата мансарды;
  • Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

  • Угол ската крыша должен быть не более 45 градусов;
  • Наличие коньковых продухов;
  • Монтаж конька вентиляции по всему прогону;
  • Создание герметичности вентиляционного конька;
  • Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Вентиляция мансарды

Устройство обрешетки

Основной частью кровли, которая непосредственно удерживает на себе кровельный материал, является обрешетка.

Все деревянные элементы предварительно стоит обработать специальным составом, который позволит их защитить от повреждений.

После обработки некоторые время необходимо подождать, чтобы древесина высохла. Обшивку необходимо делать в зависимости от того, какой выбран кровельный материал.

ОСТОРОЖНО!

Сырые доски лучше не использовать, так как они из-за веса всей конструкции при испарении влаги будут постепенно деформироваться

, что непосредственно повлияет, как на внешний вид крыши, так и на ее устойчивость.

Для того чтобы обустроить обрешетку, необходимы некоторые важные элементы конструкции:

  • Деревянные доски или планки небольшой ширины;
  • Деревянные бруски с квадратным сечение 40*40 или 50*50 миллиметров;
  • Гвозди или шурупы.

Обрешетку необходимо прибивать строго перпендикулярно стропильным ногам, так как это усилит жесткость конструкции крыши. Стропила лучше всего размещать сплошным слоем. Допускается делать шаг в пределах 10-15 сантиметров.

Со всеми расчетами вам поможет наш онлайн-калькулятор.

Обрешетка

Стропильная система

Для того чтобы вальмовая крыша была достаточно жесткой и надежной, необходимо определенным образом проводить устройство всех ее элементов.

Накосные типы стропил нужно крепить к внутренним углам стен, в то время как диагональные — к внешним. Это является принципиально важным. Из-за того, что на накосные стропила приходится большая нагрузка, их длина должна быть также больше.

Накосные стропильные ноги должны стать опорой для укороченных стропил скатов, которые имеют название нарожники. Чаще всего их изготовляют из двух спаренных ног.

Диагональные стропила должны быть подстрахованы одной или двумя опорами. Для этого используют стойки из бруса. Подкосы следует размещать таким образом, чтобы между ними и горизонтальной опорой образовывался угол в 45 градусов.

Промежуточные стропильные ноги должны опираться одной стороной на брус конька, а другой — на мауэрлат. Их следует располагать с шагов 1-1,2 метра. Каждое второе стропило лучше всего присоединять к несущим стенам, используя скрутки.

Их можно изготовить из обычных проволок, радиус которых становит 2 миллиметра. Используя обратную скобу, промежуточный каркас следует соединить с мауэрлатом.

ВАЖНО!

Очень важный момент всей стропильной системы — это места соединения центральных и диагональных стропил. Для того чтобы в них не возникло никаких проблем, следует сделать на брусьях надрезы с двойным скосом.

Нарожники или полуноги (как их часто называют) должны одной стороной опираться на мауэрлат, а другой — на диагональную ногу.

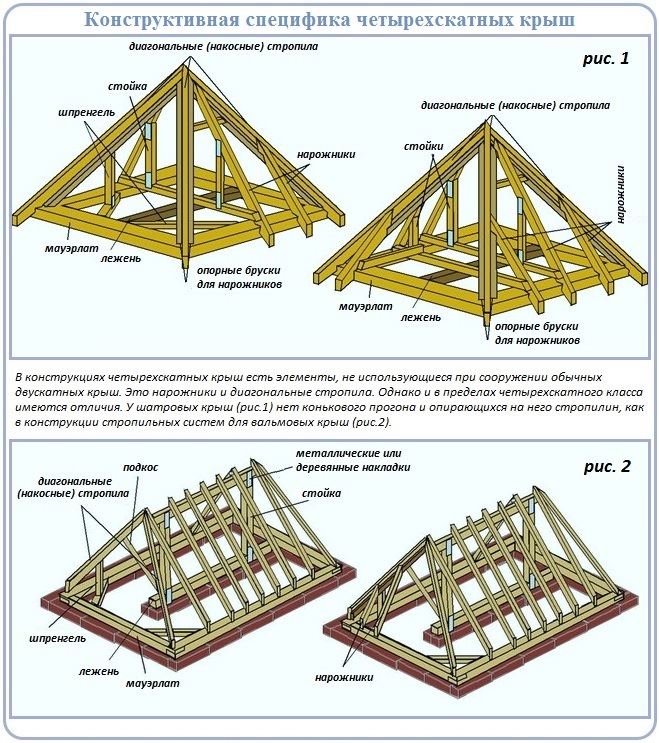

Устройство стропильной системы четырехскатной крыши: чертежи и схемы ниже.

Чертеж стропильной системы

Схема стропильной системы

Узлы четырехскатной крыши

Важно отметить, что существуют определенные достаточно сложные узлы стропильной системы, которые всегда вызывают массу вопросов у строителей.

Это касается фиксации стропильных ног к мауэрлату, соединения стропильных ног друг с другом и крепления конькового бруса к стропильным ногам.

Для того чтобы осуществить фиксацию стропильных ног к мауэрлату, нужно использовать жесткое крепление.

Оно может быть осуществлено следующими способами:

  • При помощи установленных по две стороны стропильной ноги уголков;
  • Забиванием гвозде по диагонали сквозь стропило в мауэрлат;
  • Специально созданными для этого скобами;
  • Креплением, осуществляющим скольжение.

Стропильные ноги друг с другом могут быть соединены по-разному:

  • При помощи болтов после накладки их поверх конькового бруса;
  • Сделав специальные выемки под брус и соединив ноги над ним гвоздями;
  • Подогнав стропила под выбранный угол и соединив их между собой металлическими или деревянными накладками с двух сторон.

Чтобы вальмовая сторона крыши была достаточно долговечной, необходимо соединить стропильные ноги с брусом следующим образом:

  • Диагональные стропила выпиливаются таким образом, чтобы оно идеально подходило под форму бруса, с которым сверху их необходимо скрепить гвоздями;
  • Уложив коньковый брус на стойки и скрепив его с двух сторон деревянными накладками из досок.

Стоит помнить, что жесткой всей конструкции равняется жесткости самого слабого ее узла. Поэтому очень важно соединения делать максимально надежно.

Узлы

Крепление мауэрлата

Заключение

От того, каким образом будет устроена крыша, зависит долговечность всего сооружения. Поэтому работу следует проводить тщательно и осторожно. Если в этом нет опыта, лучше всего обратиться к квалифицированным специалистам или же взять себе в помощь того, кто уже возводил вальмовые крыши. Их устройство сложное, но результат стоит потраченных усилий.
