Устройство кровли с металлочерепицей: Устройство металлочерепицы цены схемы и состав.

Устройство кровли из металлочерепицы: основные нюансы

От качества кровли во многом зависит тепло и уют в доме. Поэтому подбору кровельного покрытия и устройству кровли следует уделить серьезное внимание. При строительстве коттеджей, дач, загородных домов для покрытия скатных крыш часто используется такой практичный и красивый материал, как металлочерепица. Рассмотрим, как производится устройство кровли из металлочерепицы, и разберем, как проходят основные моменты монтажа покрытия.

Металлочерепицей называют кровельный материал, представляющий собой формованные листы стали, покрытые полимерными материалом. Использование нескольких слоев защитных покрытий делает этот материал особенно стойким к внешним воздействиям – к температурным и ветровым нагрузкам, выпадающим осадкам и механическим воздействиям.

Согласно снип – кровля из металлочерепицы может быть устроена на крышах любой формы, исключение составляют плоские конструкции, с углом наклона скатов менее 14 градусов.

Содержание

1. Краткое описание материала металлочерепицы
2. Структура материала
3. Основные термины
4. Основные правила обращения с материалом
5. Как крепится материал?
6. Состав кровельного пирога
7. Основные правила монтажа

Краткое описание материала металлочерепицы

Внешне покрытие из металлочерепицы напоминает традиционные черепичные крыши. Материал выпускается в большом ассортименте цветов и с разной формой профиля, поэтому для любого дома можно будет подобрать наиболее подходящий вариант покрытия.

Структура материала

• Основа материала – тонкий лист оцинкованной стали.
• Пассивирующий слой – защитное покрытие, защищающее материал от окисления и накопления статического электричества.
• Слой грунта наносится на основу для улучшения свойств сцепления стали и полимерного слоя.
• Полимерные слой, выполняющий защитные и декоративные свойства.

Совет! Такой показатель, как толщина металлочерепицы для кровли определяется, в основном, толщиной основы материала. Оптимальным вариантом считается материал с основой толщиной 0,45-0,5 мм.

Основные термины

Планируя изготовление кровли из металлочерепицы, стоит познакомиться с терминами, которые применяют кровельщики:

• Вдоль листа располагаются волны, выступы профиля, расположенные поперек листа, называют рядами.
• Шагом профиля называют расстояние, разделяющие ряды.
• Модулем металлочерепицы называют лист, на котором располагается шесть волн. Чаще всего, используются одно- и двухмодульные листы, хотя производители выпускают также шести-, и даже десятимодульные листы материала.

Многие производственные компании, занимающиеся выпуском металлочерепицы, дают потребителям право заказать изготовление материала по размерам заказчика. Конечно, в этом случае, материал обойдется дороже, чем при покупке стандартных листов, но зато потребитель получает возможность собрать на кровле покрытие с минимальным количеством стыков и практически без отходов.

Совет! Металлочерепица разрезается только по местам понижения профиля, поэтому есть некоторые ограничения по длине листа. Существует специальная таблица «запрещенных длин», в которой указываются недопустимые размеры листов. Есть ограничения по минимальной и максимальной длине листов металлочерепицы. Минимально возможная длина листа – 0,45 метров, максимальная – зависит от производителя, она может составлять 7,8 или 12 метров.

Разрабатывая проект кровли из металлочерепицы, необходимо продумать схему раскладки листов и определиться и их размерами. При составлении схемы важно помнить, что листы укладываются с нахлестом. Ширина нахлеста по вертикали составляет ширину одной волны профиля, по горизонтали ширина нахлеста составляет 15 см.

Основные правила обращения с материалом

• Перевозят листы металлочерепицы в заводской упаковке.
• Погрузка листов в транспорт осуществляется при помощи механических приспособлений с мягкими стропами.
• При погрузке нужно следить, чтобы края упаковок материала не выступали за пределы кузова.
• Для хранения материала следует использовать проветриваемое сухое помещение, можно неотапливаемое.

Совет! Если хранить материал планируется менее месяца, то его можно держать в пачках. При необходимости более длительного хранения, рекомендуется пачки вскрыть и сложить материал на решетчатый настил штабелями, прокладывая между листами деревянные рейки.

• При переносе листов их следует держать за длинную кромку. Листы длиной более 1,5 метров не следует переносить в одиночку.

Совет! Кромки металлочерепицы достаточно острые, поэтому переносить их следует только в защитных перчатках.

• При необходимости резки листов можно применять любой инструмент для резки металла, при условии, что он в процессе работы не разрушает защитные покрытия. Так, УШМ («болгарку») использовать для разрезания листов запрещается.
• При необходимости передвижения по уже уложенному материалу необходимо наступать только в места прогиба профиля. При этом рекомендуется надеть обувь, имеющую мягкую и гибкую подошву.

Как крепится материал?

Основное покрытие и элементы кровли из металлочерепицы закрепляются на обрешетке при помощи специальных винтов. Кровельные саморезы имеют шестигранную головку, которая окрашивается в цвет покрытия, а также уплотнительную прокладку. Эластичная прокладка при закручивании самореза плотно прижимается к покрытию и герметизирует место крепления.

Кровельные саморезы имеют диаметр 4,8 мм, а вот длина винтов зависит от места их установки:

• При сборке отдельных листов в блоки, их скрепляют между собой, используя саморезы длиной 20 мм.
• Для крепления основного покрытия к обрешетке применяют винты длиной 28 мм.
• На этапе, когда устанавливаются комплектующие для кровли из металлочерепицы (коньковые, ветровые планки и п.), необходимо использовать более длинные винты – 50-70 мм.

Саморезы следует вкручивать строго перпендикулярно к поверхности. При креплении покрытия к обрешетке винты вкручивают в прогиб волны, отступив около сантиметра от линии штамповки.

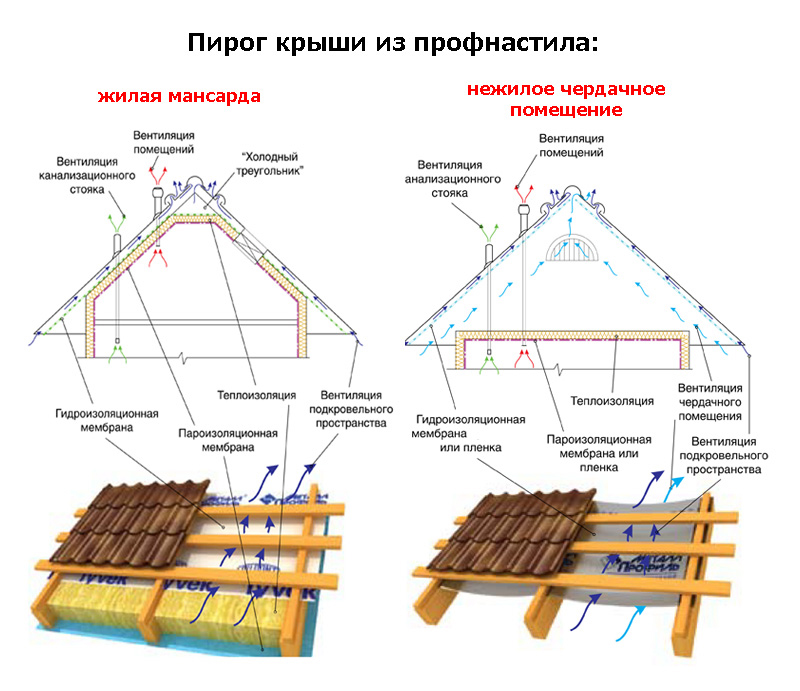

Состав кровельного пирога

При строительстве современных домов проектируется многослойная конструкция кровли из металлочерепицы. Каждый из слоев покрытия выполняет определенные функции, обеспечивая надежную защиту внутренних помещений и самих элементов крыши. Самым верхним элементом является, естественно, металлочерепица – пирог кровли включает в себя следующие элементы (по направлению изнутри дома):

• Внутренняя обшивка, которая отделяет кровельные конструкции от внутренних помещений.
• Пароизоляционная пленка. Этот элемент «пирога» необходим для защиты утеплительного материала от проникновения водяного пара изнутри помещений. Пар, который неизбежно образуется в жилых помещениях, проникая вглубь «пирога» охлаждается и превращается в воду, что приводит к намоканию утеплителя и снижению его теплоизолирующих качеств. Чтобы избежать этого, необходимо использовать пароизолирующие пленки.
• Утеплительный материал. В качестве утеплителя, чаще всего, применяют плиты минеральной ваты, иногда используют вспененный пенополистирол. Утеплитель устанавливают между стропильных ног так, чтобы не было зазоров.
• Контробрешетка сооружается для создания зазора для проветривания пространства под кровлей. Собирают ее из брусков, имеющих сечение 50 мм. Прибивают бруски оцинкованными гвоздями к стропильным ногам.

• Далее в пирог кровли под металлочерепицу включается слой гидроизоляции. Гидроизоляционная пленка расстилается по контробрешетке и закрепляется на ней гвоздями или скобами степлера.
• Сверху гидроизоляционного материала собирают наружную обрешетку, чтобы создать воздушное пространство между финишным покрытием и гидроизоляцией.
• Предпоследний слой «пирога» – обрешетка – решетчатый настил, на который укладывается кровельный материал. Выполняя устройство кровли под металлочерепицу, важно правильно собрать обрешетку. Эта конструкция должна быть максимально плоской, шаг расположения элементов должен быть четко выдержан. Для сборки обрешетки применяется калиброванная доска толщиной 32 мм. Брать более тонкие доски не рекомендуется, так как в процессе монтажа и последующей эксплуатации кровли по покрытию придется ходить, и конструкция должна быть достаточно прочной, для того чтобы выдержать вес крупного человека.

Совет! При сборке обрешетки первая доска, которая будет уложена вдоль карниза, должна быть толще остальных на 15-20 мм. Это необходимо, чтобы предотвратить загибание карнизного свеса из металлочерепицы.

Выше описан стандартный состав кровли из металлочерепицы. В зависимости от требований, он может быть несколько изменен. Например, если строится неутепленная кровля, то слои утеплительного материала и теплоизоляции могут быть исключены. А при сооружении мансардной кровли может быть добавлен дополнительный слой из шумоизолирующего материала.

Основные правила монтажа

• Перед укладкой основного покрытия необходимо установить внутренние доборные элементы. Это карнизные планки («капельники»), внутренние элементы ендов и покрывающих фартуков, которые устанавливают в комплекте с планками примыкания у вертикальных надстроек на кровле (например, у труб дымохода).

Совет! Ендовы и места примыкания к вертикальным поверхностям – это самые сложные узлы кровли из металлочерепицы. Поэтому к их обустройству следует отнестись с особым вниманием.

• При укладке рядов металлочерепицы, их необходимо стыковать по волне и по рядам. Важно добиться плотного прилегания материала, тогда ветер не сможет повредить покрытие. Состыкованные листы скрепляются между собой саморезами, которые вкручивают чуть ниже гребня волны. На местах стыковки листов саморез устанавливают в каждый элемент профиля.
• Рекомендуется собирать блоки из 3-4 листов, скрепляя их между собой, и только после окончательного выравнивания блока закреплять листы на обрешетке.

• При укладке листов вдоль карниза необходимо сформировать карнизный свес. Для этого лист материала укладывают так, чтобы он выступал на 4-5 см дальше карнизной планки.
• После завершения укладки основного покрытия необходимо производить установку наружных доборов. К их числу относят коньковые планки, которые устанавливают на верхнюю часть крыши. Кроме того, необходимо поставить ветровые планки, их крепят на фронтонные торцы. Эти планки не просто прикрывают торцы, но и защищают покрытие от срывания ветром, поэтому их прикручивают с двух сторон – со стороны торца и со стороны металлочерепичного покрытия.
• К ендовах и на местах примыкания устанавливают наружные фасонные элементы, которые служат для дополнительной защиты и выполняют декоративные функции.

Итак, устройство скатной кровли из металлочерепицы – это непростая, но вполне решаемая задача. Нужно будет только хорошо подготовиться к монтажу и внимательно изучить инструкции.

Устройство кровли из металлочерепицы: технология

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Содержание

• 1 Холодная или теплая крыша
• 2 Обрешетка
• 3 Ендовы
• 4 Торцевые планки
• 5 Карнизная планка
• 6 Коньковые планки
• 7 Снегозадержатели и другие элементы безопасности
• 8 Планки примыкания

Холодная или теплая крыша

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Обрешетка

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:

• возведение стропил;
• настил гидроизоляционной пленки;
• обустройство контробрешетки;
• обрешетка.
• покрытие металлочерепицей.

Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания.

Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Ендовы

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

Карнизная планка

Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.

Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения обеспечат сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы. При этом лестница может состоять из двух сопряженных конструкций – пристенной и кровельной. В комплектацию к этим аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.

Планки примыкания

Немаловажным этапом монтажа кровли из металлочерепицы является обустройство примыканий листового материала с конструкционными элементами здания, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в случае установки ендов, планки примыкания могут использоваться также двух типов – внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется с расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы. После укладки листового кровельного материала нужно произвести установку внешних планок примыкания. По принципу внутренних, края этих планок также помещаются в заранее подготовленную штробу в дымоходе. Сверху вентиляционных выходов, проходящих через кровлю, устанавливаются специальные аксессуары, препятствующие попаданию воды или листьев в каналы. Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте. По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн.

• Вентиляция vilpe

Кровля из металлочерепицы рассчитана на довольно продолжительный срок службы при условии, что технология и принципы устройства такого кровельного покрытия неуклонно соблюдались.

Stile Spanish Tile — Металлочерепичная кровельная система

Вывод металлочерепицы на совершенно новый уровень.

STILE Испанская плитка

• Обзор
• Дизайн
• Галерея
• Цвета
• Ресурсы
• Обзоры

СТИЛЕСКАЯ ПУНЕМА

ОБЗОР ДИЗАЙНА ГАЛЕРИ

Stile Испанская черепица предлагает естественную красоту кровли из глиняной черепицы из легкого стального материала. Стайл соответствует всем нормам, от строительных норм Флориды до зоны ураганов Майами-Дейд и техасской бури.

Изготовленный из листов толщиной от 3 до 20 футов, Stile изготовлен из прочной стали 26 калибра, защищенной обожженной краской Hylar/Kynar для обеспечения прочности и долговечности.

Дизайн и размер

Мы изготавливаем стеллажи индивидуальной формы для стопы длиной от 3 до 20 футов. Конструкция Стайла включает стволы высотой 1,1875 дюйма, расположенные на расстоянии 5 дюймов от центра. Стволы имеют шаг 1/2 дюйма через каждые 12 дюймов, что дает общую высоту 1,6875 дюйма в самой высокой точке. Панели включают 2 дюйма дополнительной длины на нижнем конце панелей и 2-4 дюйма дополнительной длины на верхнем конце панелей. Стайл поставляется в стандарте 26 калибра.

Размер

39,4 дюйма ширины (покрытие)
Сокращение до ноги от 3′ -20 ‘

калибра и вес

26 Калибра — 0,91 фунт / кв. Ограниченная гарантия на 45 лет и гарантия на выцветание/мелование на 30 лет Покрытие – запекаемая эмаль Kynar 500® / Hylar 5000® PVDF поверх грунтовки и оцинкованная сталь G90

Отделка и гарантия

45 лет

Отражающая способность

29-36%
Energy Star® Rated

Назначение и использование

Длинные листы, обрезанные по футу, и плотная посадка внахлест делают испанскую черепицу Stile отличным выбором для крыш высотой 3:12. Стайл предназначен для установки на твердую палубу.

Stile Испанская плитка чаще всего выбирается для жилых и легких коммерческих помещений — любая структура, которая требует внешнего вида глиняной плитки без чрезмерного веса.

Стайл одобрен для зоны ураганов Флориды и Майами-Дейд, а также соответствует стандартам Texas Windstorm и UL9.0 испытания на ветровую нагрузку.

Минимальный наклон

3:12

Подложка

Сплошная палуба

Флорида утверждает

Строительный код Флориды
Miami-Dade Zone

Намерение

Живороды
Light Commercane 9000 9000

CLIST

Listerial
Light

9000 9000 9000 9000

| STILE-L016

Испанская глина | STILE-L008

Испанская глина | STILE-L013

Шиферно-серый | STILE-L007

Синий океан | STILE-M002

Синий океан | СТИЛЬ-L017

Испанская глина | STILE-M010

Испанская глина | Stile-M011

Colors

Испанская глина

Slate Grey

Ocean Blue

Classic Green

Regal Red

Tudor Brown

Stile® Finish .
Точность цветопередачи ограничена условиями сканирования и просмотра.
Актуальные образцы доступны по запросу.

Ресурсы

Эти ресурсы в основном загружаются в формате PDF и содержат общие данные, данные по установке и тестированию.

Общий

Установка

Тестирование: UL Перечислен

UL 2218
Класс 4 Устойчивость к воздействию

UL 790
Class Apepance

UL 5801341. Разрешения Майами-дэйд

NOA# 18-0712.01
Новое строительство из фанеры или досок толщиной более 19/32 дюйма или больше, или для перекрытия фанеры толщиной более 15/32 дюйма или большего размера

Испытания: Разрешения Флориды

FL# 11560.8
Фанера толщиной не менее 15/32 дюймаКрыша из фанеры толщиной не менее 15/32 дюйма и опционально поверх существующей черепицы Star®

Stile Spanish Tile® имеет рейтинг Energy Star, отражая 29-36% солнечных лучей

Отзывы клиентов

Rod H. Escondido, California

сарай с металлической крышей Stile. Инструкции, которые я скачал с вашего веб-сайта, были почти идеальными. Мы импровизировали остальное. Мой мастер и я закончили это как раз к прогнозу дождя на завтра, поэтому мы посмотрим, насколько он герметичен. Есть Никакой ветер не мог снести эту крышу после всех крепежей, которые мы установили!Вы можете видеть на картинке, что есть место для другого сарая, и он также получит такую ​​же крышу.Еще раз спасибо за всю вашу помощь в планировании и получении это для меня Моя жена действительно любит это.

Продукт Stile Испанская черепица / Испанская глина

Посмотреть продукт

Чарльз В. Саломея, Аризона

Наша новая крыша замечательна. Нам очень приятно. Отзывы, которые мы получаем от соседей, очень положительные и хвалебные. Вся работа стала проще, потому что с вашим продавцом было очень легко работать. Он работал с нами в выборе необходимых материалов и всегда был рядом, чтобы ответить на вопросы на протяжении всего процесса. Таким образом, общая удовлетворенность, внешний вид и обслуживание, Best Buy Metals получают ОТЛИЧНО!! Один из наших соседей наблюдал, как поднимается наша крыша, и решил заменить свою старую крышу на такую ​​же, как у нас. Крыша говорит сама за себя!

Продукт Stile Испанская черепица / Испанская глина

Посмотреть продукт

Загрузить еще

Приступим к работе

Сделайте следующий шаг — свяжитесь с одним из наших экспертов или изучите всю линейку металлических кровельных систем.

Запросить ценуПросмотреть другие продукты

Плитка Pacific — Средиземноморская металлочерепица

Готовы к любым вызовам.

Плитка Pacific

• Обзор
• Дизайн
• Галерея
• Цвета
• Ресурсы

Запросить цену

Черепица Pacific

Обзор Галерея дизайна Цвета Ресурсы

Запросить цену

Роскошь без ограничений

Черепица Pacific является результатом постоянного совершенствования металлической кровли с каменным покрытием, а также постепенного совершенствования как штамповки, так и дизайна. технологии. Исключительные смеси каменных гранул в сочетании со стальным сердечником Galvalume 26 калибра обеспечивают устойчивость к ураганам и долгосрочную защиту вашей крыши.

Дизайн и размер

Мы предлагаем тихоокеанскую плитку площадью кровли (100 квадратных футов). Каждая черепица имеет высоту 16,5 дюймов и ширину 52 дюйма и после установки покрывает 14,5 дюймов в высоту и 50 дюймов в ширину. Для покрытия одного квадрата требуется 20 панелей Pacific Tile.

Размер

Фактический: 16,5 «высотой до 52» шириной
Покрытие: 14,5 «высотой и шириной 50»

и вес

26 Калибра — 1,5 фунта / кв. имеет 50-летнюю ограниченную гарантию, которая распространяется на производственные дефекты, ветер со скоростью 120 миль в час и град. Эта гарантия полностью передается последующим домовладельцам. Отделка представляет собой каменную гранулу с керамическим покрытием, защищенную прозрачной глазурью. Эта гранулированная отделка наносится поверх базового покрытия и стали с покрытием из алюминиево-цинкового сплава.

Отделка и гарантия

Ограничение на 50 лет
Полная переносимость

Отражательная способность

4-14%
Вентилируемое воздушное пространство обеспечивает изоляционный слой

Назначение и использование

панели делают плитку Pacific Tile отличным выбором для крыш высотой 3:12. Плитка Pacific предназначена для укладки на твердую палубу — с воздушной прослойкой или без нее.

Pacific Tile чаще всего используется в жилых помещениях, но он также хорошо подходит для небольших коммерческих помещений.

Pacific Tile одобрена для использования в зонах ураганов Флориды и Майами-Дейд, а также прошла испытания на ветровую нагрузку Texas Windstorm и UL90.

Минимальный уклон

3.12

Подложка

Сплошная палуба-прямо на палубу
Сплошная палуба-Over Battens

Флорида. испанский красный | BPATILE-L001

Испанский Красный | BPATILE-L002

Барклай | BPATILE-L005

Барклай | BPATILE-L006

Древесный уголь | BPATILE-L007

Древесный уголь | BPATILE-L008

Древесный уголь | BPATILE-L009

Древесный уголь | BPATILE-L010

Испанский Красный | BPATILE-M005

Colors

Spanish Red

Barclay

Timberwood

Charcoal

Отделка Pacific Tile® не имеет сертификата Energy Star, хотя система имеет вентилируемое воздушное пространство для изоляции.
Точность цветопередачи ограничена условиями сканирования и просмотра.
Актуальные образцы доступны по запросу.

Ресурсы

Эти ресурсы в основном загружаются в формате PDF и содержат общие данные, данные по установке и тестированию.

Общий

Установка

Тестирование: UL Перечислен

UL 2218
Класс 4 Устойчивости к удару

UL 790
Класс A Рейтинг

UL 5801341341341341341341341341341341341341341341341341341341341341341341341341341341341341341341.0 Wind Uplift

Тестирование: Утверждения в Майами-Дейде

NOA# 18-0912.07

Тестирование: Утверждение Флориды

FL# 27408.1
С. не имеет сертификата Energy Star, хотя система имеет вентилируемое воздушное пространство для улучшения изоляции.

Приступим

Сделайте следующий шаг — свяжитесь с одним из наших экспертов или ознакомьтесь с полной линейкой металлических кровельных систем.
