Конструкция и монтаж холодной кровли.

При обустройстве неотапливаемого чердака ни к чему тратиться на утепление кровли. Ее достаточно закрыть от осадков в придать презентабельный внешний вид. Самые распространенные материалы для оформления крыши – мягкая и металлическая черепица, профнастил.

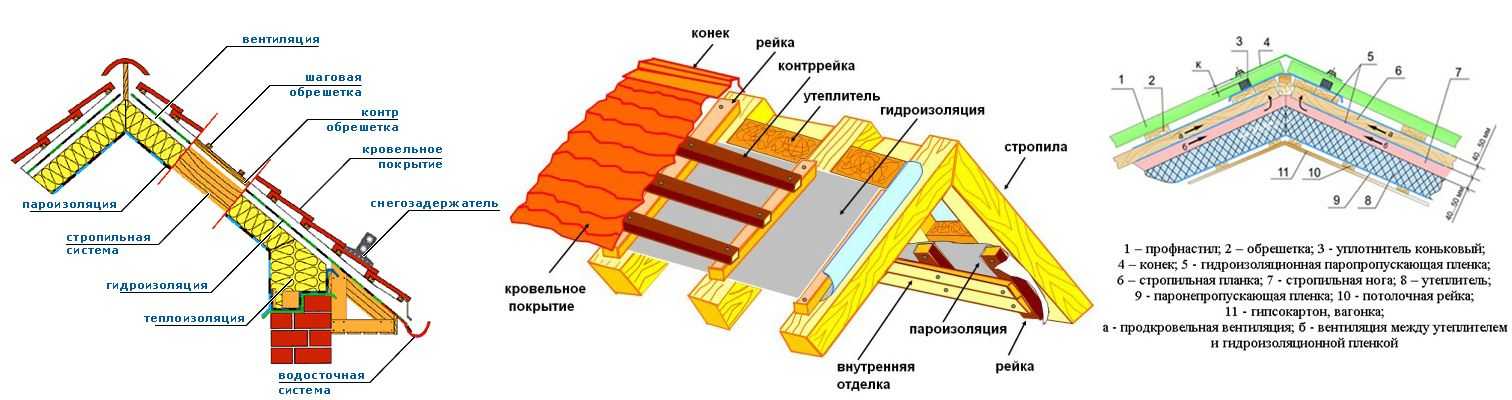

Конструкция

В состав любой неутепленной крыши входят стандартные компоненты:

1. Стропила, которые выполняют функцию каркаса, несущего покрытие.
2. Гидроизоляция настилается с целью защиты чердачного помещения от воды в случае нарушения целостности финишной кровли.
3. Бруски для организации вентиляции кровли.
4. Обрешетка горизонтальная выступает основанием под профнастил, под гибкую черепицу укладывают сплошной фанерный настил.

Это костяк любой крыши, при использовании разных материалов и технологий по их укладке пирог дополняют разными компонентами. Рассмотрим варианты устройства кровельных пирогов.

Основные слои

Монтаж холодной кровли начинается с устройства гидроизоляции. Некоторые специалисты считают, что данным слоем можно пренебречь и сэкономить время, деньги. Быть или не быть гидроизоляции? Разберемся по порядку:

1. Никакой мастер не даст 100% гарантии, что с кровлей ничего не случится. Природные катаклизмы, неправильная подготовка древесины, человеческий фактор в период строительства и эксплуатации могут привести к нарушению целостности кровельного покрытия в любое время. Как известно, облицовка обладает гидрофобным свойством, а значит, защищает подкровельное пространство от проникновения воды. Представим, что слой нарушился. Куда пойдет вода – на пол, затапливая перекрытие и чердак.
2. Удаление конденсата – еще одна задача гидроизоляции. В результате конвекции оседающий на нижнюю часть кровли пар будет выходить, а не задерживаться на древесине, ухудшая ее качество.

Нужна гидроизоляция холодной кровли или нет – ведутся активные споры специалистов на этот счет.

Кстати, не следует использовать для гидроизоляции обычную пленку – влагу она не проводит, а значит, конденсат не сможет высвобождаться из чердачного помещения. В пирог холодной кровли включают мембраны, имеющие аналогичный полимерный состав, но оснащенные мелкопористой структурой.

Мембрану крепят к стропилам, давая возможность материалу немного провисать. Фиксировать гидроизоляцию следует брусками обрешетки, которая обеспечит необходимый вентиляционный коридор, через который будет удаляться пар.

Дальнейшее обустройство пирога зависит от выбора кровельного материала.

Металлочерепица

Холодная кровля из металлочерепицы – частый выбор застройщиков. Это эстетичный облицовочный материал с отличными эксплуатационными показателями, несложный в укладке. О достоинствах можно говорить много:

• Длительный срок службы;
• Стойкое покрытие;
• Яркий цвет, который не выгорает на солнце;
• Высокая прочность на изгиб, что важно в снежном климате.

Размеры листа металлочерепицы:

• Длина от 40 см до 8 метров;
• Ширина – 1,16…1,19 метра;
• Толщина – 0,45…0,5 мм;
• Высота профиля – 1,8…2,5 см;
• Шаг волны – 35…40 см.

Длина листа – это вертикальный размер, то есть металлочерепица укладывается одним полотном от конька к карнизу. Соответственно, ширина – это мерка по карнизу или коньку.

К выбору размеров нужно подойти комплексно:

• Длину следует выбирать, опираясь на протяженность кровли. Кроме того, следует учитывать, что длинные листы будет неудобно транспортировать и переносить, укладывать, поэтому на этом этапе нужно продумать техническую сторону организации монтажа.
• Толщина листа определяет прочность листа наряду с высотой профиля и шагом волны, которая является ребром жесткости.

Порядок устройства пирога холодной кровли из металлочерепицы:

• На бруски вентиляционной обрешетки набирают рейки 100×30 с шагом, равным поперечному шагу одного листа.
• Первая рейка должна проходить по нижнему краю кровли, ее набивают двойным бруском (2 рейки приколачивают друг к другу). К ним крепятся кронштейны для водоотводящего желоба.
• Монтаж листов начинают с крайнего ряда, оставляя небольшой свес. Крепят листы саморезами через волну к горизонтальной обрешетке.
• Последующие листы укладывают внахлест предыдущему не менее 80 мм.
• Конек оформляют специальной угловой планкой из металла. Он завершает оформление скатов и защищает от протеканий.

Профнастил

Профилированный металлический лист по строению и способу монтажа похож на металлическую черепицу. Профнастил имеет продольные ребра жесткости, которые обеспечивают покрытие жесткостью. Чем больше их высота, тем прочнее лист.

Поперечную обрешетку под профнастил рассчитывают так:

• При угле наклона кровли менее 150 шаг досок – 400 мм;
• Угол 15-30° – шаг 300…400 мм;
• Угол более 30° предполагает обрешетку с шагом 100 мм или сплошной настил.

Шаг можно определить характеристиками конкретного листа:

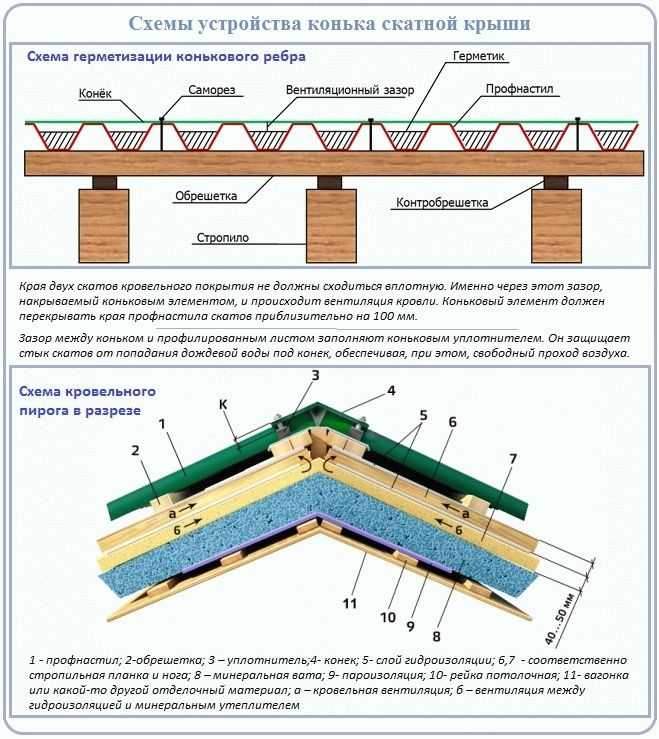

Устройство холодной кровли из профнастила:

• На вентиляционную обрешетку набивают поперечные рейки с шагом, определенным углом наклона.
• Оформляют нижнюю рейку, к ней прикручивают кронштейны желоба водоотвода.
• Монтаж профлистов осуществляют в горизонтальном или вертикальном направлении, начиная с нижнего ряда, двигаясь к коньку крыши. Листы фиксируют саморезами к обрешетке с шагом.
• Венчают кровлю коньком.

Мягкая черепица

Мягкая черепица – это полимерно-стекловолоконная имитация натуральной черепицы. В отличии от керамики, фрагменты из улучшенного битума легко монтируются, они упругие и совсем не хрупкие, легко противостоят любым атмосферным воздействиям. Мягкая черепица (шинглас) усилена посыпкой из минеральной крошки, которая добавляет стойкости к осадкам, снегу и мелкому мусору, поднимаемому ветром.

Конструкция холодной кровли под мягкую черепицу включает сплошной настил из OSB, фанеры или досок, уложенных сплошным ковром без зазоров. Такое жесткое основание необходимо для обеспечения жесткости под мягким материалом.

Порядок устройства кровли из мягкой черепицы:

1. На подготовленное основание (стропила с гидроизоляцией и обрешеткой) набивают горизонтальные рейки толщиной не менее 30 мм. Они необходимы для обеспечения хорошей вентиляции и надежного крепления сплошного настила.
2. Укладывают сплошной настил из фанеры или ОСП. Края листов должны располагаться строго на проекции стропильных ног для обеспечения достаточной жесткости.
3. В пирог холодной кровли shinglas входит подкладочный ковер под мягкую черепицу из текстиля. Его крепят строительным степлером по направляющим.
4. По нижнему краю крепят капельник, кронштейны слива.
5. Фиксацию черепицы начинают с нижнего ряда в сторону конька. Каждую следующую часть укладывают внахлест нижней в шахматном порядке, перекрывая лепестками места фиксации. Крепят черепицу монтажным клеем и гвоздями.
6. В верхнюю часть крыши встраивают аэратор, через который удаляется влага из кровельного пирога, его закрывают коньковым уголком.
7. На примыкании к трубам или стенам к ним устанавливают бруски, на которые заводят ковер и фрагменты черепицы, проклеивают их монтажным клеем.

Резюме

Конструкция холодной кровли аналогична для всех типов финишного покрытия, отличаются только виды обрешеток:

• Для металлической черепицы – горизонтальная обрешетка с шагом, равным шагу волны;
• Для профнастила – горизонтальная обрешетка с шагом, зависящим от типа листа и уклона кровли;
• Для мягкой кровли – сплошной настил.

Важно правильно выбрать гидроизоляцию – паропроницаемую мембрану. Если принято решение об обустройстве крыши без влагозащитного слоя, необходимо особо ответственно подойти к выбору финишного покрытия и его монтажу.

Вентиляционный зазор обеспечит сохранность древесных компонентов от загнивания и создаст естественный отвод пара, что значительно продлит жизнь кровли.

• Кровля

Устройство холодной крыши

Содержание

• 1 Устройство кровли – кровельный пирог холодного чердака и утепленной крыши
  • 1.1 Устройство холодной крыши (чердак)
  • 1.2 Кровельной пирог для устройства утепленной кровли
• 2 Гидроизоляция холодной кровли и чердака
  • 2.1 В каких случаях нужна гидроизоляция под холодную крышу?
  • 2.2 Металлическая кровля
  • 2.3 Шифер и ондулин
  • 2.4 Какие гидроизоляционные материалы можно использовать
  • 2.5 Как правильно укладывать пленку
  • 2.6 Можно ли использовать рубероид?
• 3 Нужна ли гидроизоляция под металлочерепицу холодной крыши
  • 3. 1 Почему необходимо устанавливать гидроизоляцию под неутепленную кровлю из металлочерепицы
  • 3.2 Что подойдет для гидроизоляции холодной крыши из металлочерепицы
• 4 Устройство холодной кровли: выбор материала и монтаж
  • 4.1 Конструкция холодной кровли ↑
  • 4.2 Выбор материала для холодной кровли ↑
• 5 Холодная кровля из металлочерепицы
  • 5.1 Основные особенности холодной кровельной конструкции
  • 5.2 Особенности выполнения монтажных работ
  • 5.3 Состав кровельного пирога под металлочерепицу
  • 5.4 Дополнительные советы

Устройство кровли – кровельный пирог холодного чердака и утепленной крыши

Устройство кровли делится на две основных категории – утепленная крыша и холодная. Есть еще комбинированные кровли, это так называемые полумансардные этажи, у которых часть кровли является ограждающей конструкцией жилого помещения и поэтому утеплена, а часть находится в холодной зоне и создает неотапливаемое чердачное пространство.

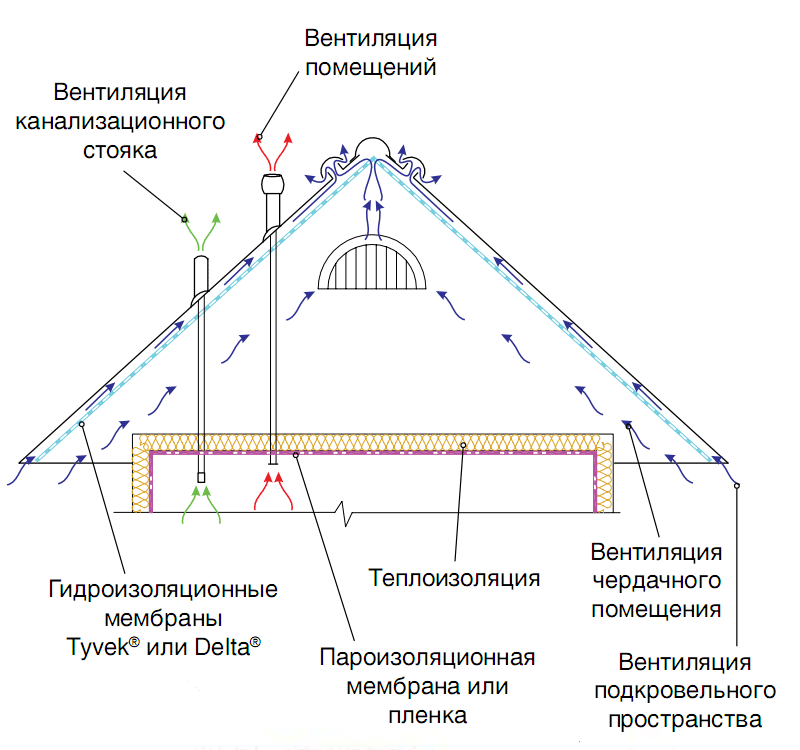

Устройство холодной крыши (чердак)

Холодная кровля – это неутепленная кровля, которая является ограждающей конструкцией, не являющейся защитой от изменений температуры окружающей среды. Как правило, под кровлей находится чердачное помещение. Здесь главный нюанс – это не сделать такую кровлю «частично подогретой». Если это холодная кровля – значит, она должна быть холодной.

Необходимо обеспечить в чердачном помещении достаточный воздухообмен обеспечивающий разность температур на улице и чердаке не более 5 градусов по Цельсию. Другими словами – на холодном чердаке должно быть также холодно, как и на улице.

Но это не значит, что утеплитель в доме с холодным чердаком не используется. Просто в этом случае теплоизоляция проходит по перекрытию, замыкая тепловой контур дома, оставляя крышу холодной.

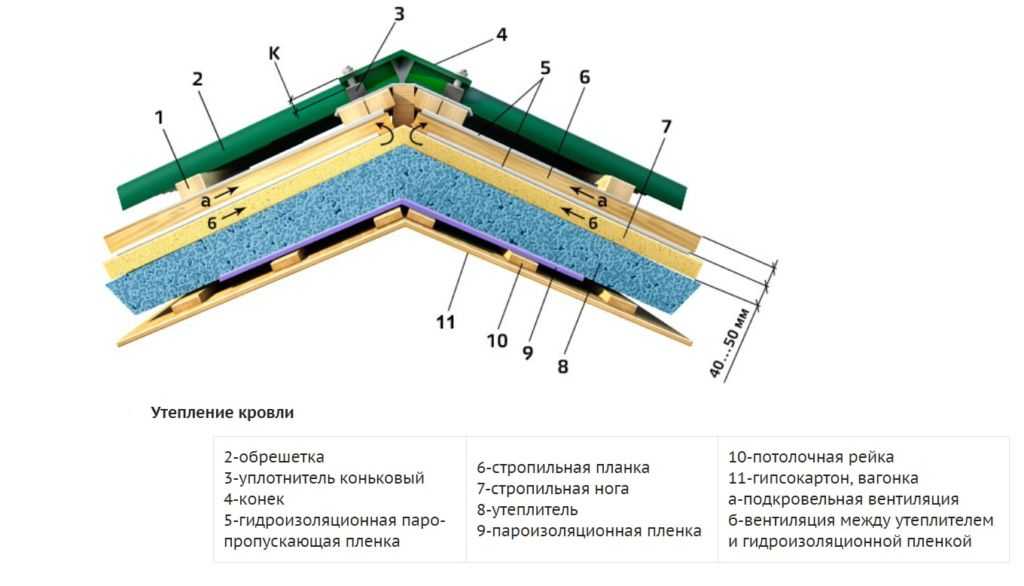

Кровельной пирог для устройства утепленной кровли

Утепленная кровля – это, как правило, кровля, которая выполняет сразу несколько функций. Она является наклонной стеной помещения и в то же время ограждающей конструкцией с наружи здания. По сути, утепленная кровля – это наклонная теплая стена, которая имеет повышенные гидроизоляционные и теплозащитные свойства в сравнении с несущими стенами, и в то же время она легче, чем стены дома.

Качество исполнения устройства утепленной кровли под ключ должно находится под контролем специалиста инженера, так как это многослойная сложная конструкция. Достаточно незначительной ошибки при монтаже одного слоя (пароизоляции, гидроизоляции, утеплителя, вентзазора), и утепленная крыша превратится в источник вечных проблем со сквозняками и конденсатом. Одним из вариантом утепленной кровли является жилая мансарда (мансардный этаж). Более подробная информация о строительстве мансарды и мансардного этажа представлена на другой странице нашего сайта «Строительство мансарды» .

Комбинированная кровля утепляется по контуру жилого помещения. Оставшаяся неутепленная часть должна проветриваться по правилам холодного чердака. Частая ошибка в устройстве подобного типа крыши – это недостаточная вентиляция чердачного пространства. Это приводит к чрезмерному увлажнению стропильной конструкции с последующим ее гниением.

Поэтому при устройстве кровли с комбинированным утеплением необходимо предусмотреть установку вентиляционных окон или вентпроходок. Для сохранения тепла в горизонтальной части утепления рекомендуется использовать ветрозащитную пленку с высокой паропроницаемостью. Как правило, такое устройство кровли применяется при строительстве мансарды с высокими несущими стенами от 1.5 м и выше. Преимущества такого устройства крыши – горизонтальный потолок, оформленный в привычном для нас виде.

Гидроизоляция холодной кровли и чердака

Любой кровельный материал не идеален. Даже в основном своем качестве — защите от влаги. И в тех случаях, когда крыша покрыта безупречно, и нет протечек во время дождя или таяния снега, остается еще конденсат на внутренней стороне кровли.

Для предохранения стропильной системы и чердака холодной крыши от конденсата укладывают гидроизоляцию в составе кровельного пирога. А то, что она защищает еще и от «мелких» протечек — это бонус в виде запаса по времени, чтобы устранить негерметичность кровли.

В каких случаях нужна гидроизоляция под холодную крышу?

Кровельных материалов существует не так уж и много. Если рассматривать только наиболее популярные, список сократится до нескольких видов. И в зависимости от особенностей самого материала, технологии укладки и назначения здания, гидроизоляция нужна не всегда.

Металлическая кровля

Кровельное покрытие из металла бывает листовым и штучным. Листовые материалы — это металлочерепица, профнастил, фальцевая кровля. Штучное покрытие — кровельная шашка и кровельная чешуя.

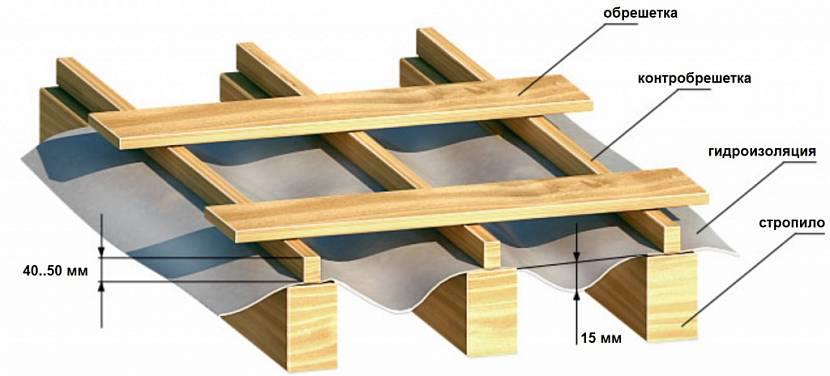

Независимо от размера элемента и технологии укладки, «послойное» устройство пирога холодной крыши у всех одинаковое:

• стропила,
• гидроизоляция,
• контробрешетка для обеспечения обязательного вентиляционного зазора,
• обрешетка,
• кровля.

Наличие гидроизоляции и вентиляционного зазора подкровельного пространства обязательно и для отапливаемых домов круглогодичного проживания, и для неотапливаемых дач или хозяйственных построек.

У любого кровельного металла высокая теплопроводность и низкая теплоемкость. При суточном снижении температуры крыша остывает гораздо быстрее, чем воздух внутри чердака. И конденсат изнутри на металлической кровле будет появляться практически ежедневно, даже летом.

Зимой, если здание отапливаемое, воздух на чердаке будет еще теплее — любая теплоизоляция перекрытия не абсолютна. Так же как и любая пароизоляция не обеспечивает полную защиту от проникновения паров теплого воздуха в чердак из помещения. А есть еще дымоходы и вентиляционные каналы, которые также служат источником тепла.

Гидроизоляция защищает чердак и стропильную систему. А чтобы не мокла контробрешетка и обрешетка, в подкровельном пространстве обязательно должен быть вентиляционный зазор.

Шифер и ондулин

Хотя эти материалы разные по составу, вероятность появления на их поверхности конденсата невелика.

Лучше всего в этом отношении шифер. Его поверхность по фактуре можно сравнить с антиконденсатной гидроизоляционной пленкой. Шероховатая поверхность может удерживать конденсат до возникновения условия его испарения и выветривания. Поэтому для холодной крыши из шифера гидроизоляция не нужна.

В качестве примера можно привести многоквартирные дома советской постройки — у большинства «хрущевок» шифер уложен по обрешетке без гидроизоляции. И единственная причина намокания чердака — протечки крыши.

У ондулина практически такие же свойства. На сайте производителя в качестве одного из «эконом» вариантов устройства холодной крыши приведена схема укладки без гидроизоляции. И такой вариант подходит для загородных домов и дач сезонного проживания, летних кухонь и хозпостроек.

Для домов постоянного проживания кровля из шифера и ондулина без гидроизоляции считается недостаточно надежной. И здесь рекомендуют укладывать гидроизоляционные рулонные материалы. Структура кровельного пирога стандартная — пленку крепят к стропилам с небольшим провисанием, поверх набивают брус контробрешетки и монтируют обрешетку.

Есть несколько видов кровельного материала, где присутствует этот термин:

Битумная черепица. Гидроизоляция предусмотрена на уровне технологии монтажа от производителя. Это подкладочный ковер, который служит одновременно и дополнительным фиксирующим элементом. Битум, содержащийся в черепице и ковре, спекается между собой при нагревании крыши от солнца.

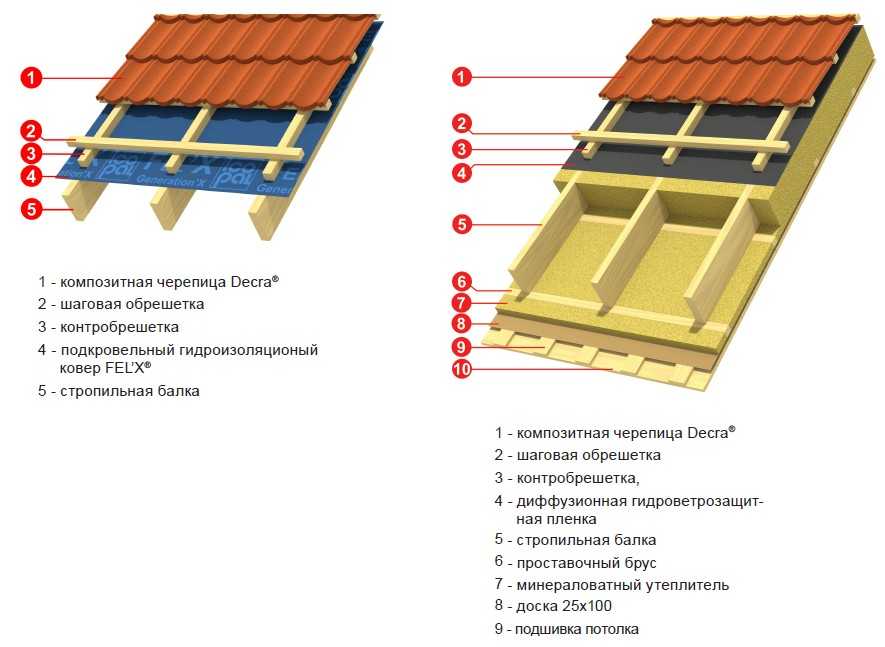

Композитная черепица. Это своего рода металлическая черепица с небольшим размером листа. Отличия заключаются в составе защитного и декоративного слоя. Как и для любой металлической кровли под нее надо укладывать гидроизоляцию.

Керамическая и цементно-песчаная черепица. Отличаются между собой составом, формой, технологией изготовления. Но несмотря на это, монтаж проходит по общим принципам. И производители этих видов кровли при описании технологии монтажа также оговаривают наличие гидроизоляции.

Какие гидроизоляционные материалы можно использовать

Есть три типа современных материалов:

Супердиффузионные мембраны. Отличаются хорошими гидроизоляционными свойствами и высокой паропроницаемостью. В холодных крышах применяют редко из-за высокой стоимости и избыточных «дышащих» свойств. Основное назначение — защита утепленной крыши. На неутепленных крышах укладывают, если есть планы по ее дальнейшему утеплению и переоборудованию в мансарду или эксплуатируемый чердак.

Диффузионные мембраны. Хорошие гидроизоляционные свойства и средние показатели паропроницаемости. Оптимальный выбор для шифера, ондулина, керамической и цементно-песчаной черепицы.

Гидропароизоляционные пленки с антиконденсатной поверхностью. Это универсальный материал, который отличается высокими гидроизоляционными свойствами и ограниченной паропроницаемостью. Такие материалы можно использовать и как пароизоляцию.
Рекомендованы в качестве гидроизоляции для холодной крыши с металлической кровлей. Блокируют большую часть паров воды в теплом воздухе, которые затем выветривается за счет карнизных и коньковых продухов вентиляции чердака и через слуховое окно.

Как правильно укладывать пленку

Гидроизоляционную пленку монтируют снизу вверх с нахлестом полотнищ не менее 15 см. Крепление проводят к стропилам. Между стропил пленка должна провисать, но не более чем на 2 см. Дополнительно сверху наклеивают уплотнительную ленту, а затем прибивают брусок контробрешетки.

Если необходимо нарастить полотно по длине, то место стыка должно приходится на стропильную ногу. Наращивание делают также с перехлестом на 15 см.

Супердиффузионную пленку на коньке укладывают без разрыва. При монтаже остальных видов гидроизоляционных материалов в области конька надо оставлять «разрыв» около 5 см с каждой стороны.

Можно ли использовать рубероид?

Иногда в качестве гидроизоляции скатной кровли используют рубероид и его аналоги. Но эти материалы предназначены для гидроизоляции плоской кровли по сплошному перекрытию.

В технологической карте компании ТехноНиколь по монтажу битумных рулонных материалов указано, что крепление рубероида к основанию происходит с помощью мастик или наплавлением.

Механический крепеж при больших углах уклона крыши применяется в качестве дополнительной «точечной» фиксации для предупреждения сползания битумной гидроизоляции в жаркую погоду. И это ограничивает сферу использования рубероида на скатных крышах.

На тех крышах, где углы уклона большие и по технология укладки кровли сплошная, обрешетка не нужна, устраивать ее экономически не выгодно, даже при том, что рубероид стоит дешевле гидроизоляционных пленок. А только механический крепеж по рядной обрешетке не обеспечивает достаточную надежность фиксации из-за невысокой прочности рубероида на разрыв.

Нужна ли гидроизоляция под металлочерепицу холодной крыши

Конструкция холодной крыши включает в себя слой гидроизоляции, а также обрешетку, несущий каркас, контробрешетку и кровельный настил.

При монтаже холодной крыши предусматривают вентиляционный зазор между гидроизоляцией и кровельным материалом.

Зазор обеспечивает активную циркуляцию воздуха в подкровельном пространстве, способствует эффективному испарению влаги с поверхности гидроизоляции и предотвращает коррозию металлической кровли.

Почему необходимо устанавливать гидроизоляцию под неутепленную кровлю из металлочерепицы

Защита от конденсата

Гидроизоляционный слой в первую очередь служит для защиты металлической кровли от конденсата, появляющегося со стороны внутренних помещений из-за разницы температуры внутри и снаружи дома.

При отсутствии гидроизоляции конденсат будет скапливаться на внутренней поверхности металлической кровли и постепенно разрушать ее. Это, в свою очередь, приведет к протечкам и сокращению срока службы как кровельного материала, так и несущего каркаса крыши.

Защита от атмосферных осадков и протечек

При всей кажущейся прочности металлочерепицы, она имеет «слабые звенья»: точки крепежа настила к обрешетке и нахлесты модулей.

При обильных осадках и порывистом ветре влага может проникнуть в подкровельное пространство по линии стыка металлочерепичных листов, а в случае ослабления затяжки метизов и деформации уплотнительных элементов — через крепежные отверстия.

Переоборудование чердака в жилую мансарду

Если в перспективе у вас возникнет желание переоборудовать нежилой чердак в жилое помещение, то при существующем гидроизоляционном слое процесс обустройства кровельного пирога будет значительно облегчен.

Что подойдет для гидроизоляции холодной крыши из металлочерепицы

Подбирая гидробарьер под металлочерепичную крышу, не стоит излишне экономить — капитальный ремонт кровли в случае коррозии настила и деформации стропильной системы обойдется намного дороже. Поэтому более дешевым полиэтиленовым и полипропиленовым пленкам лучше предпочесть более эффективные супердиффузионные и антиконденсатные мембраны.

Устройство холодной кровли: выбор материала и монтаж

Интернет и всевозможные тематические печатные издания пестрят объявлениями о строительстве дачи «под ключ». Как правило, в предложении указывается устройство крыши с «кровельным пирогом» и описываются преимущества какого-то утеплителя. Но возникает естественный вопрос, а всегда ли необходимо утеплять кровлю?

Есть ли смысл в утеплении хозяйственной постройки, скажем, сарая или в затратах на утепление нежилого чердака? Может, все-таки, достаточно ограничиться утеплением перекрытия последнего этажа под чердачным помещение? А ведь расход в последнем случае окажется значительно меньше, поскольку обрабатываемая площадь существенно меньше, чем площадь крыши.

Очевидно, что для некоторых типов построек нет абсолютно никакой необходимости в утеплении кровли.

В каких же случаях лучше иметь холодную кровлю, и как обустроить ее лучшим образом?

Холодную кровлю сооружают обычно по двум причинам:

• когда теплая кровля просто не нужна или
• из соображений экономии.

Специалисты-строители считают беспочвенным утепление чердачного помещения, если в строящемся доме не предполагается мансарда. В равной степени это можно отнести и к хозяйственным постройкам.

Следует учесть, что устройство холодной кровли, совсем не означает, что отпадает необходимость вентиляции подкровельного пространства – она обязательно должна присутствовать в любом доме или постройке. Осуществлять ее можно, устроив двойную кровлю или при помощи слуховых окон.

Конструкция холодной кровли ↑

Холодная кровля имеет достаточно простую конструкцию.

На внутреннюю поверхность металлической кровли довольно часто выпадает конденсат, который отрицательно воздействует на чердачное пространство. Чтобы защититься от него достаточно уложить на стропила пленку или гидроизоляционную мембрану

Далее последовательно, в указанном порядке выполняют следующие действия:

• сверху прибивают сначала контробрешетку,
• следом обрешетку,
• затем устанавливают непосредственно кровельное покрытие.

Из подкровельного пространства водяные пары выводят посредством специальных вентиляционных выходов под коньком и на скатах. Что же касается чердачного помещения, его дополнительно вентилируют через имеющиеся слуховые окна.

Благодаря простоте конструкции, процесс проектирования, монтажа и эксплуатации холодной кровли значительно облегчается.

Выбор материала для холодной кровли ↑

Устройство холодной кровли и используемые материалы имеют некоторые особенности. К примеру, нужно осмотрительно выбирать гидроизоляционные материалы. Обычно для холодной кровли используют микроперфорированную гидроизоляционную пленку , которая, кстати, довольно доступна по цене. Монтируют ее с провисанием в 20 мм, что позволяет воде, которая за счет капиллярного эффекта просачивается через пленку, свободно стекаться к середине прогона и не увлажнять стропила. Чтобы воздух выходил беспрепятственно, в гидроизоляции под коньком делают разрыв.

Однако к подобной пленке невозможно вплотную смонтировать утеплитель. Дело в том, что при соприкосновении с утеплителем пленка теряет изолирующие свойства и утеплитель фактически намокает.Так что, если в будущем предполагается обустроить, утеплить мансарду или чердак, лучше воспользоваться гидроизоляционной мембраной.

При устройстве холодной кровли можно в качестве покрытия использовать все традиционные материалы, для которых не требуется сплошное основание. Однако оптимальным решением, как считают специалисты, является профилированный лист или металлочерепица, которые представляют собой технологичные, долговечные и надежные кровельные материалы.

Стальной профилированный лист

Самым простым решением холодной кровли в случае нежилой постройки является использование стального профилированного листа, снабженного антиконденсатным покрытием. Этот материал, имеющий структуру синтетического войлока, наносится на обратную сторону профлиста непосредственно в процессе изготовления.

Между переплетенными волокнами синтетического войлока расположено множество крошечных воздушных полостей, за счет которых покрытие накапливает и удерживает в себе определенное количество влаги (до 1 л/кв.м). С повышением температуры воздуха она начинает усиленно испаряться. При этом фактически отпадает необходимость в устройстве контробрешетки или укладывать гидроизоляционную пленку.

Монтаж кровли из профилированного листа, имеющего антиконденсатное покрытие, выполняют аналогично монтажу обычного пофнастила. Для монтажных работ не нужны ни специализированный инструмент, ни дополнительные приспособления. При использовании этого материала достигается 30-процентная экономия от стоимости согласно смете.

Антиконденсатное покрытие ослабляет шум ветра, града и дождя, препятствует образованию плесени и грибка, и легко очищается под давлением при помощи воды от загрязнений.

Холодная кровля из металлочерепицы

На данный момент в процессе строительства загородного жилого дома могут быть применимы разные варианты качественных современных конструкций кровельной части здания или сооружения. Относительно несложным среди них является именно холодная крыша. Подобное устройство оптимально подходит в тех случаях, когда общее чердачное помещение по какой-то причине не используется, как жилое.

Схема конструкции такого плана характеризуется простотой, присутствуют такие элементы, как качественная гидроизоляция, несущие элементы и кровля. Присутствуют некоторые особенности монтажа данной конструкции. Они заключаются в том, что в обязательном порядке требуется обеспечить качественный вентиляционный зазор, предназначенный для вывода скопившегося конденсата.

Это необходимо для того, чтобы несущие конструкционные элементы, а также само кровельное покрытие были эффективно защищены от неблагоприятного воздействия влажности.

Сама установка такой кровли не характеризуется какими-то сложностями. Самое главное, что требуется сделать – грамотно закрепить все присутствующие профилированные, выполненные из металла листы.

Сделать это нужно так, чтобы выпадающие осадки не смогли проникнуть сквозь многочисленные стыки под его поверхность. Перед началом строительного процесса, стоит произвести такие важные этапы, как:

• Произвести все необходимые расчеты,
• Обязательно нужно рассчитать параметры угла наклона кровельной конструкции,
• Важно определить шаг обрешетки,
• Также требуется определиться с методикой крепления листов кровельного материала.

Соблюдение данных правил позволит произвести процесс возведения быстро и качественно.

Основные особенности холодной кровельной конструкции

От теплой крыши, описываемая отличается относительной простотой. Единственное, что требуется учесть в обязательном порядке, это особый вид материала кровли и его настила.

В процессе применения современной металлочерепицы рекомендуется обеспечить эффективный зазор вентиляции, который будет правильно выводить конденсат из помещения, расположенного под кровлей. Это необходимо для того чтобы элемент стали не был подвержен коррозийным разрушительным процессам.

Устройство данной конструкции представляет собой установку системы стропил, на нее монтируется мембрана или качественная пленка. Потом осуществляется закрепление контробрешетки, обрешетки, а также покрытие, то есть металлочерепицу.

К основным особенностям данной конструкции можно отнести полное отсутствие теплоизоляционного слоя, также присутствуют специальные вентиляционные отверстия, они расположены строго под коньком и на всех без исключения скатах.

Данные приспособления служат для эффективного вывода воды. Процесс профессионального проектирования и последующий монтаж не представят для мастера никаких сложностей, самое главное грамотно осуществить все расчеты.

Сам процесс качественной и профессиональной установки состоит из таких особенностей, как:

1. Если запланировано устройство утепленной крыши, потребуется грамотно подойти к качественному выбору защитной мембраны для эффективной защиты от лишнего количества влаги. Для мансардного помещения может подойти только особая качественная гидроизоляция, которая может иметь вид обычной мембраны, которая обычно производится из ПВХ.
2. Если в последующем не нужно использовать помещение, можно использовать особую микроперфорированную гидроизоляцию. Она нужна специально для этой конструкции, как холодная кровля. Подобный материал не дает возможность укладывать в непосредственной близости от нее разные теплоизоляцию, при любом дальнейшем утеплении потребуется потратить материальные средства на покупку нового материала.

Важно! Если не выполнить подобные условия, кровля через какое-то время не будет ограждена от влажности. В таком случае утеплитель всегда будет мокрым, а кровельный материал будет сильно повреждено разрушительной коррозией.

Особенности выполнения монтажных работ

Для укладочного процесса качественной гидроизоляционной мембраны требуется помнить, что установку ее можно осуществить с определенным провисом, равным примерно 20 мм. Подобный фактор дает возможность устроить стекание капель, соответственно осуществляется эффективная защита стропил и иных конструкционных элементов кровли от излишней влажности.

Чтобы вода была устранена максимально эффективно и не застаивалась, тем самым создавая относительно неблагоприятную среду, требуется в обязательном порядке обустроить присутствие качественного вентиляционного отверстия. Он осуществляется между пленкой и кровельный коньком.

Подобный разрыв предоставляет возможность без проблем циркулировать под кровлей, также эффективно будут выводиться все следы влажности и конденсата.

Важно! В процессе работ очень важно следить за тем, чтобы защитная мембрана не имела разрывов и каких-то иных дефектов, а крепление ее осуществляется при помощи специального строительного степлера. В обязательном порядке требуется выполнять нахлест, то есть все края пленки требуется крепить посредством использования скотча.

Из всех основных особенностей, присущими холодной кровле, стоит отметить, что соорудить ее при необходимости есть возможность для какого угодно региона страны. Многие предполагают, что данный тип покрытия может не подойти для некоторых регионов, но на деле все далеко не так.

Для стандартного жилого помещения, наличие холодного, неотапливаемого чердака — это традиционное по всем параметрам решение.

Стоит отметить, что применение кровли такого плана никак не скажется на температуре верхних этажей. Само чердачное помещение может совсем не использоваться, а потерю тепла решает монтаж слоя качественного утеплителя между верхним этажом и специальным подкровельным пространством.

В процессе сооружения холодной кровли стоит помнить о таком этапе производимых работ, как грамотная изоляция всех присутствующих технологических выходов и отверстий. Это такие конструкционные элементы, как:

• Дымоходы,
• Специальные вентиляционные шахты,
• Входы, ведущие на поверхность крыши.

Все их требуется особым образом теплоизолировать. Качественно выполненные работы позволят быстро избежать таких неприятных моментов, как появление большого количества конденсата, обледенение, потеря тепла и проникновение осадков.

Состав кровельного пирога под металлочерепицу

Устройство такой конструкции, как холодная кровля, представляет собой один из самых распространенных по причине своей простоты вариантов. В составе кровельного пирога присутствуют такие слои, как:

• Со стороны комнат проложен слой качественной гидроизоляции, который имеет одностороннюю проницаемость,
• Стропильная система кровли,
• Пленка от влаги, обязательно немного провисающая,
• Контробрешетка, возведение которой производится строго параллельно монтированным ранее стропилам. Деревянные доски данной системы прочно прижимают гидроизоляцию, то есть качественно обеспечивают еще одно крепление,
• Обрешетка такой конструкции холодной кровли производится из качественного выполненного из дерева бруса. Его сечение должно быть 50 на 50 мм. Установка ее производится с определенным шагом, примерно в 40 см, но он прямо основан от категории используемой металлочерепицы,
• Самым верхним слоем является непосредственно металлочерепица.

Монтаж данной категории кровли достаточно несложен, достаточно следовать следующей инструкции:

1. На стропилы, посредством специального степлера или мелких оцинкованных гвоздей осуществляется закрепление пленки, которая обеспечивает гидроизоляцию.
2. Потом она прижимается крепежными устройствами.
3. Шаг прямо зависит от категории используемой металлочерепицы.
4. Размер подобных досок должен в среднем быть равен 25 на 95 мм.
5. Иногда профессиональные строители используют сплошное по структуре покрытие, выполненное из листов качественной фанеры.

Пленка, которая обеспечивает эффективную защитную гидроизоляцию, должна быть уложена с провисанием, но иные дефекты категорически недопустимы. Степень провисания кровельного покрытия должна быть равной примерно 15-25 мм. Это предоставит возможность гарантировать максимально качественную вентиляцию, так как будет производиться отвод конденсата.

Влага сначала пойдет в планку на карнизе, а потом в водосточный лоток. Пренебрежение подобным процессом приведет к тому, что влага разрушит кровлю полностью.

При строительстве холодной кровли, которая выполнена из металлочерепицы, требуется помнить, что лист данного материала не обеспечивает защиту от шума. Потому на чердаке никто не живет, там прохладно и шумно.

Дополнительные советы

Для установки холодной кровли требуется брать относительно простые инструменты, а также расходные материалы, которые можно приобрести относительно недорого. В качестве необходимых крепежных устройств используются специальные скобы, это могут быть саморезы или оцинкованные гвозди.

Важно! В процессе расчета листов кровельного материала требуется помнить, что обязательно потребуются такие доборные элементы, как ендовы, черепица для конька, карнизы и так далее.

Устройство стандартной холодной кровли от утепленной конструкции отличается, как раз отсутствием слоя утепления. Такая крыша возводится в том случае, если чердак не будет использоваться, как жилое помещение.

Теги: #Устройство холодной крыши

Сборка холодной крыши «Best Principles»

Этой зимой мы построили большой отдельно стоящий гараж на два отсека. Площадь здания составляет 26 футов на 32 фута, и вся конструкция завершена внутри, включая домашний офис на втором этаже. Общая готовая площадь составляет около 1500 квадратных футов. Офис на втором этаже отапливается и охлаждается мини-сплит-системой без воздуховодов.

С прямым профилем остроконечной крыши, построенным из пиломатериалов размером 2×12, офис на втором этаже имеет большие участки соборного потолка, где готовый гипсокартон находится прямо под стропилами крыши. Эти секции каркаса может быть сложно изолировать и герметизировать (см. «Изолированный потолок «Никогда больше не беспокойтесь»», январь 19). Посоветовавшись с архитектором гаража, мы решили использовать 7-дюймовый напыляемый пенопласт с закрытыми порами для изоляции этого стропильного пространства.

Свойства напыляемой пены с закрытыми порами сделали ее использование легкой задачей. Это отличный тепловой барьер со значением R примерно 6,5 на дюйм. Закрытые ячейки также обладают первоклассными характеристиками воздухо- и паронепроницаемости. Это делает его отличной формой изоляции в нашей лесной глуши (климатическая зона 5). Распыление на 7 дюймов с закрытыми порами даст приблизительное конечное значение R 45,5.

Вариант с горячей крышей

Наиболее типичная установка напыляемой пены в полость стропила – это ее нанесение непосредственно на нижнюю сторону настила крыши. Это не оставляет вентиляции для обшивки крыши и обычно называется «горячей крышей» архитекторами и строителями. Поскольку напыляемая пена с закрытыми порами является барьером для пара и воздуха, теория состоит в том, что воздух и водяной пар никогда не попадут в обшивку крыши, что устраняет необходимость в вентилируемой части крыши. Проблема со сборкой горячей крыши заключается в том, что она зависит от идеальной установки двухкомпонентной изоляционной пены. Однако любое количество факторов потенциально может привести к потере целостности системы, включая, помимо прочего, следующие:

• Неправильная температура основания, на которое распыляется изоляция (в данном случае нижняя сторона настила крыши)
• Несоответствующая температура химических компонентов распыляемой пены
• Основание, на котором присутствует влага влажность и атмосферные условия на строительной площадке, а также пиломатериалы для каркаса, которые недостаточно высохли после воздействия дождя)
• Неправильная техника со стороны лица, непосредственно выполняющего монтаж пены.

Кроме того, при сборке горячей кровли также исходит из того, что каркасная древесина никогда не сожмется, не скрутится или иным образом не изменит свою форму. Если это явление происходит, существует вероятность образования микроканалов. В зимние месяцы эти каналы могут пропускать теплый влажный воздух через сборку и конденсироваться на нижней стороне обшивки крыши. По этой причине хороший слой контроля воздуха важен и должен быть на месте внутри изоляции.

Так как же выглядит долгосрочный прогноз, когда вы строите горячую крышу? Что произойдет, если напыляемая пена установлена ​​неправильно? Что, если он установлен правильно, но существуют неконтролируемые условия, которые приводят к сбою? Каковы последствия?

Я читал статьи о неисправностях пенопласта для горячей кровли и видел эти неисправности лично, с последствиями, включая прогнившую обшивку крыши, плесень и, в некоторых случаях, обширное повреждение гипсокартона конденсацией. Это уродливо, это дорого исправить, и этого потенциально можно избежать — если крышу можно проветрить.

Наш подход: сборка холодной крыши

С четкими мысленными образами этих неудач я стараюсь избегать горячих крыш. Вместо этого мне нравится строить полностью вентилируемую крышу, изолированную пенопластом с закрытыми порами. Этот узел крыши часто называют «холодной крышей» и является полной противоположностью горячей кровле. Используя две стратегии (герметичная, паронепроницаемая пена и вентиляция в качестве предохранительного клапана), вы можете назвать это подходом к строительству «пояс и подтяжки». Узел холодной кровли также может быть создан с использованием других видов изоляции.

Основной целью здесь является предотвращение скопления влаги под настилом крыши. Вторая и почти не менее важная цель — сохранить как можно более холодную крышу в зимние месяцы в северной части штата Нью-Йорк. Обшивка холодной кровли является одним из многих компонентов защиты от ледяных дамб. Чтобы создать холодную крышу, мы снабжаем каждый стропильный проем вентиляционным желобом во всю ширину, который оставляет 1 1/2-дюймовый воздушный канал под настилом крыши. Это обеспечивает достаточный приток воздуха. При строительстве этой сборки важно убедиться, что у нас есть надлежащий воздухозаборник софита, а также вентиляция конька для выхлопа, как указано в строительных нормах. Если распыляемая пена была нанесена неправильно или в будущем будет какое-либо движение каркасного пиломатериала, у нас все равно будет полностью вентилируемое стропило. Любой пар, который потенциально проникает через изоляционный слой, может выйти через вентиляционный желоб.

Конструкция и процесс установки компонентов холодной кровли для этого проекта были простыми (см. фото).

Сначала мы вырезали и установили обрешеточные полосы OSB размером 3/4 на 1 1/2 дюйма вплотную к нижней стороне настила крыши, прикрепив их к верхнему краю стропил с помощью корончатых скоб 18-го калибра. Мы использовали обрезки чернового пола OSB, а также другие 3/4-дюймовые материалы OSB.

Затем мы покрыли полоски обшивки 7/16-дюймовыми плитами OSB, чтобы создать вентиляционный желоб. Мы также скрепили панели OSB с помощью коронных скоб, примерно от 6 до 8 дюймов по центру.

Наконец, установщик напыляемой пены нанес монтажную пену с закрытыми порами непосредственно под желоб OSB с шагом 2 дюйма.

При подготовке к установке напыляемой пены мне нужно было сделать несколько дополнительных вещей. Мы решили провести части мини-разделительной линии без воздуховодов, частично расположенные в пространстве для стропил. Мы знали, что этот комплект лески будет соприкасаться с распыляемой пеной, но у нас не было четкого представления о том, как комплект лески выдержит высокую температуру распыляемой пены. Распылительная пена выходит из монтажного пистолета при температуре приблизительно 130–140°F. Затем компоненты пены химически объединяются в экзотермической реакции, которая выделяет тепло, поэтому температура пены повышается еще примерно на 10 или около того градусов после ее нанесения.

У меня прекрасные отношения с нашим подрядчиком по монтажу пены, и он согласился провести для нас небольшой эксперимент, пока готовился к изоляции стропильных секций гаража. Он испытательно распылил отсечку комплекта линии и сливного шланга от мини-сплита без воздуховода. Я также хотел посмотреть, как может работать традиционная изоляционная перегородка из полистирола, поэтому мы воспользовались возможностью, чтобы распылить и протестировать ее. Мы могли бы почерпнуть из теста информацию, которая может оказаться полезной для будущей работы.

Нажмите для увеличения

Результаты тестирования определенно развеяли наши опасения по поводу высокой температуры распыляемой пены и вселили в меня уверенность в том, что он продолжит работу по изоляции, как и планировалось, включая распыление непосредственно на мини-сплит-линию.

Лучшие практики и лучшие принципы

В течение многих лет, читая отраслевые журналы, посещая выставки, просматривая видео на YouTube, а совсем недавно просматривая бесконечный контент в Instagram, я видел, как представители строительной отрасли используют термин «лучшие практики». ” Этот термин обычно относится к превосходному способу сборки или установки определенного продукта или приспособления. На самом деле лучших практик не существует — есть только «лучшие принципы». «Передовой опыт» предполагает, что у нас есть свободный бюджет, а также доступ к лучшим строительным материалам, субподрядчикам, навыкам, знаниям и идеальным условиям для строительства. В реальном мире бюджеты, условия и цели клиентов варьируются от работы к работе. Наша роль заключается в применении лучших принципов к этим изменчивым контекстам.

Многие архитекторы, проектировщики и подрядчики считают горячую крышу лучшим способом изоляции секции крыши. Но, как и все остальное, утепление напыляемой пеной имеет ограничения, и мне неудобно устанавливать горячую крышу. Основываясь на своих практических знаниях, опыте и немного интуиции, я хотел бы думать, что холодная крыша является проявлением некоторых из моих лучших принципов:

• Контроль того, что я могу
• Привлечение моих субподрядчиков
• Снижение риска
• Формирование ожиданий клиентов
• Сохранение моей репутации.

Как подрядчики важно понимать, что «мы знаем то, чего не знаем». Но мы знаем, что можем контролировать.

Фотографии Джереми Касселя

Холодная крыша Проектирование и установка на SIP-кровлях

Тодд Фратцель on Изоляция, Кровля

Tweet SIP-крыши для предотвращения образования наледи, повреждений от захваченной влаги и второго уровня защиты от протечек кровли. В этой статье я покажу вам, как мы используем вентилируемые холодные кровли на деревянных домах с кровельными панелями SIP.

На фото выше вы можете увидеть каркасный дом, который мы построили. Крыша состоит из традиционных деревянных стропил и прогонов, которые поддерживают конструкционные изолированные панели (SIP). SIP представляют собой панели из вспененного уретана толщиной 6-1/2 дюйма, которые создают удивительный изоляционный слой и отличный пароизоляционный слой. В то время как уретановая изоляция может предотвратить попадание внутреннего водяного пара на холодную поверхность крыши, эти панели имеют соединения, которые могут пропускать воздух. Если насыщенный водой воздух проходит через стыки в SIP-панелях, он может попасть на холодную поверхность кровли и конденсироваться, что может привести к проблемам с гниением на SIP-панелях.

Во избежание такой ситуации мы используем вентилируемую холодную крышу . Холодная кровля очень похожа на традиционные вентилируемые кровли в том смысле, что воздух может попадать на карниз крыши через вентиляционное отверстие. Воздух проходит вверх по скату крыши и выходит на пике крыши. Для этого мы устанавливаем сосновые обвязки 1×3 вдоль крыши через каждые 18″. Затем мы устанавливаем слой обшивки толщиной 5/8″, который будет нашей окончательной поверхностью крыши под черепицей или металлической крышей.

Как вы можете видеть выше, ловушки создают воздушные пустоты между обшивкой крыши 5/8″ и верхней частью сип-панелей. Деталь софита для этого дома будет включать в себя непрерывную вентиляционную полосу шириной 2 дюйма. Конек крыши будет включать в себя традиционный коньковый люк.

На фото выше вы можете видеть две части лицевой панели. Нижняя часть представляет собой 1×8, прикрепленную непосредственно к торцу SIP-панели. Верхняя обвязка 1х3 прибивается к концу обвязки 1х3, заподлицо с верхней частью обшивки крыши и свисает под обвязкой. Мы установили кусок алюминиевой полосы вентиляционного отверстия в нижней части обвязки, плотно прилегающей к лицевой стороне нижней панели и плотно прилегающей к задней части верхней панели. Эта деталь также создает очень красивую линию тени.

Без этой детали крыша может быть подвержена наледи из-за таяния на солнце и возможного повреждения водой из-за утечки водяного пара, попадающего на холодную поверхность SIP. Это может показаться дополнительным и дорогостоящим шагом, но это абсолютно необходимо, чтобы продлить срок службы крыши и обеспечить отсутствие обслуживания крыши.

Об авторе

Тодд Фрацель

Я работаю строителем на полную ставку в крупной строительной компании в Нью-Гемпшире. Я руковожу их отделом проектирования и строительства, который специализируется на нестандартных домах, коммерческих проектах проектирования и строительства и подразделениях. Я также лицензированный инженер-строитель и инженер-строитель с большим опытом проектирования гражданских и строительных конструкций и жилищного строительства. Я надеюсь, что смогу поделиться своим опытом в области жилищного строительства, благоустройства и ремонта дома с другими строителями и домовладельцами. Я также главный редактор и основатель Tool Box Buzz.
