продухи, слуховые окна, решетки. Обустройство вентиляции холодного чердака

Предисловие . Чердак — это верхний нежилой этаж, а если оборудовать чердак под комнату, то и жилой этаж под наклонной крышей. В старых домах на проветриваемом чердаке хранили одежду и хлам. Как сделать вентиляцию на холодном чердаке? Как сделать вентиляцию теплого чердака и вальмовой кровли, чтобы плесень не испортила хранимые вещи, мы расскажем в этой статье.

Вентиляция чердака в частном доме

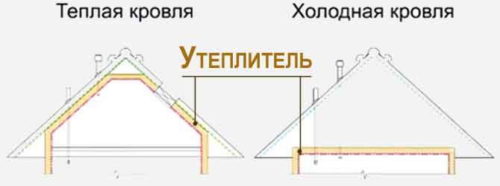

Традиционный чердак в частном доме — холодный. Теплый чердак делают тогда, когда в перспективе здесь планируется сделать жилое помещение. Для чего чердак в доме нужно вентилировать? Самое важное – это удаление паров и влаги, проникающего через перекрытия из жилого этажа, исключение увлажнения конструкций и утеплителя. Вы уже знаете, чем утеплить чердак в доме и что утеплитель нуждается в защите от влаги.

Также вентиляция создает микроклимат на чердаке.

Летом в жаркий день кровля дома сильно нагревается, чтобы на нижнем жилом этаже не было жарко, разогретый чердак нужно проветривать и остудить. Зимой, поступление холодного воздуха на чердак нужно ограничить. То есть, вентиляция холодного чердака в частном доме должна быть в идеале регулируемой (с возможностью закрывать на зиму).

В случае теплой мансарды на этаже вентиляция делается в подкровельном пространстве, при помощи контр обрешетки. Вверху чердака обязательно должен быть холодный треугольник. Потоки воздуха из подшива будут подниматься вдоль кровли вверх и забирать излишки влаги из конструкций и утеплителя, как показано на рисунке выше. Отсутствие вентиляции на теплом чердаке приведет к появлению плесени.

Лучше оставить стропила кровли и обрешетку на холодном чердаке открытыми, не зашивая их пароизоляцией. Это условие создаст для вентиляции древесины лучшие условия. Вариант — не сплошная зашивка обрешеткой, а с интервалами, допускающими свободный доступ воздуха.

Вентиляция холодного чердака своими руками

Если кровля дома покрыта шифером или ондулином, отсутствуют паро- и ветроизоляция, то ничего делать уже не нужно, а значит вопрос как сделать на чердаке вентиляцию своими руками отпадает.

Между волнами кровельного материала внутрь чердака воздух свободно проникает снизу и свободно выходит под коньком. Металлочерепица также проветривается, но под лучше прокладывать пленку, т.к. может образовываться конденсат.

Если кровля в частном доме двускатная, то расположить вентиляционные отверстия можно во фронтонах. Самое простое решение — это неплотно подогнанная обшивка фронтонов – щели позволят эффективно проветрить всё пространство холодного чердака.

Если фронтоны каменные, то придётся сделать отверстия в стене. Они должны располагаться на противоположных сторонах фронтонов. Общую площадь отверстий для вентиляции принимают из расчёта 0,2% от площади мансардного этажа. Меньшая площадь окна не справится с продувом.

Удобнее всего закрыть отверстия вентиляционными решётками, повернутыми вниз отверстиями, чтобы не затекал дождь, изнутри можно поставить регулируемые решетки либо поставить вентиляционные клапаны. Стоит закрепить москитные сеточки в отверстия для защиты от проникновения насекомых.

Если чердак планируется переоборудовать в жилую мансарду , кровля дома должна выполняться сразу проветриваемой. Для сплошной кровли (черепица, листовой металл, шифер) нужно устроить в обязательном порядке вентилируемое пространство. Для металлических кровель обязательны влаго- ветрозащитные пленки.

Вентиляция теплого чердака своими руками

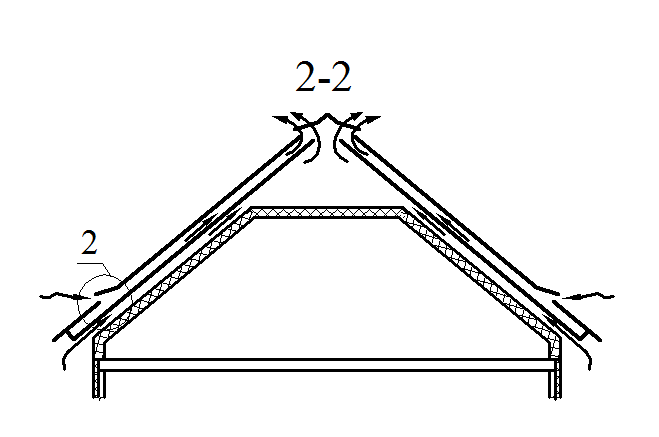

Воздух должен проходить от низа до верха, под всей поверхностью кровли. Вход для потоков воздуха нужно сделать в подшивке внизу, выход сверху через конек, как описано выше. Обеспечив вентиляцию кровли чердака, ее можно смело путеплять.

Теплую мансарду придется проветривать, как и остальные помещения. Вход воздуха — через окна (не забудьте утеплить окна на зиму на чердаке), а выход — через вентиляционные каналы. Если система вентиляции чердака не предусмотрена в стенах, на кровлю дома можно установить кровельные аэраторы там, где будет осуществляться вытяжка.

При строительстве дома лучше сразу решить какой у вас будет мансардный этаж – теплый или холодный. И смонтировать уже все необходимые кровельные элементы для вентиляции в процессе строительства.

Вентиляция чердака вальмовой крыши

Следующий вариант (вентиляция чердака вальмовой кровли) подойдет и для двускатной кровли, если во фронтонах делать вентиляционные отверстия не с руки. Вход воздуха делаем в ветровой подшивке снизу, а выход вверху, ближе к коньку. Если подшивка выполнена деревянными досками, их можно расположить с зазором в несколько миллиметров для лучшего продувания воздухом.

Если подшивка вальмовой крыши уже собрана плотно, можно вставить небольшие решетки диаметром в 5 см. Расположить их можно примерно через 80 см по всей длине ветровой подшивки вальмовой кровли. Для отверстий понадобится дрель с чашкой-сверлом.

Верхний выход для воздуха придется делать в кровле.

Для гибкой черепицы – это проветриваемый конек (черепашка). Для керамической черепицы — кровельный вентиль. Шифер, ондулин и его аналоги можно вентилировать через стандартный конек. Металлочерепица может вентилироваться через уплотнитель конька. Если кровля двускатная, можно сделать отверстия в верхней части холодного треугольника противоположных фронтонов. Вот мы и рассказали, как сделать вентиляцию на чердаке своими руками.

Видео. Современные способы вентиляции чердака

Никто не удивляется необходимости обязательного утепления чердачного пространства для создания в жилище комфортного микроклимата. Об устройстве надлежащей вентиляционной системы в этом помещении многие даже не задумываются. А ведь качественная вентиляция чердакаспособствует поддержанию там микроклимата, предотвращает возникновения грибов, гнили и , увеличивает срок службы кровельной конструкции. Правильно рассчитанная и продуманная важна не меньше, чем грамотная паро- и теплоизоляция.

Чердачная вентиляция обеспечивает смешивание и выравнивание температур конструкции кровли и внешней среды. Она мешает образованию наледи во время таяния снежного покрова, сходу «лавин» и появлению больших сосулек. Обустройство качественной системы воздухообмена на самом деле чрезвычайно важно.

Чердачное помещение: вентиляция

Сгнила кровля из-за плохой вентиляции на чердаке

В разных строениях бывают разные виды чердаков: у них различное назначение, соответственно отличается их обустройство и . По основному признаку чердаки разделяются на два главных вида – теплые и холодные. Последний тип является более традиционным. В подобном случае система никак не защищена, так как утепленным является одно только перекрытие. Другой тип преследует только одну важную цель — защитить надлежащим образом инженерные .

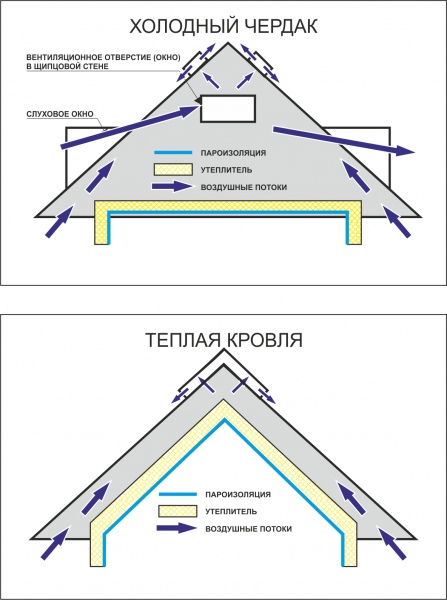

Холодный чердак: устройство вентиляции

В холодном помещении чердака должна присутствовать регулируемая . Чтобы ее обустроить, оставляют не закрытыми и . Хорошей альтернативой может послужить специальная зашивка с зазорами, позволяющая воздуху свободно циркулировать. Если же в качестве кровельного покрытия применяются или , и там не присутствуют пленки паро- и ветроизоляции, в таком случае о специальном устройстве на чердаке вентиляции можно не беспокоиться.

Устройство вентиляции подкровельного пространства на крыше

Между отдельными волнами кровли воздух без помех проникает в пространство под крышей и выходит наружу

Тоже способна проветриваться самостоятельно, но она может стать причиной появления конденсата, поэтому использование в данном случае изоляционной пленки обязательно.

У вентиляционные каналы располагаются во фронтонах. Неплотно расположенная зашивка свесов может оказаться довольно действенным способом решения задачи.

Узкие щели, равномерно распределенные, будут благоприятствовать качественному проветриванию всего чердачного помещения.

Но если зашивка примыкает слишком плотно, или в случае, когда фронтоны выполнены из камня, в стенах придется сделать отверстия. Рационально будет расположить их на противоположных сторонах, обеспечивая тем самым исключение очагов застоя.

Суммарная S (площадь) каналов вентиляции должна составлять 0, 2% от площади всего этажа.

Вентиляционная решетка для кровли дома

Возможен и другой вариант, позволяющий сэкономить. Он предполагает монтаж типовых решеток для , одна из которых регулируемая, другая направлена своими отверстиями вниз. Москитная сетка защитит их от проникновения насекомых.

Если мы имеем дело с , то устройство вентиляции будет производиться по-другому. Внизу, в подшивке, проделывается входное отверстие, а сверху, у конька, располагается выход. В случае, когда подшивка свесов произведена из дерева, брусья не обязательно располагать плотно, между ними может оставаться промежуток в несколько миллиметров. Если зашивка проводилась посредством пластика, то во всех компонентах должны быть отверстия. Подобные панели именуют софитами.

Возможна ситуация, когда подшивка собрана довольно плотно. Как быть в таком случае? Для этого выпускаются специальные решетки, оснащенные сеточкой. Они имеют диаметр пять сантиметров: их размещают через каждые 0, 8 метра, по всей протяженности ветрового свеса. Для проделывания дырок используют дрель с подходящим (круглым) сверлом. Сверху делается верхний вывод.

Как устроен вентилируемый конек на крыше дома

Вообще виды вентиляции во многом зависят от типа кровли. Например, для и еврошифера подходит классический конек. У эластичной гибкой кровли успешно используется проветриваемый конек или черепашка. Также специальный вентиль применяется для керамической черепицы.

Прекрасно проветривается с помощью стандартного конька. Надо сказать, что конек является не просто выгодной в экономическом плане заменой вентиля. Это еще и отличный способ обзавестись вентиляционной системой в минимальные сроки.

Иногда используются специальные слуховые , с решетками или застекленные, но их устройство довольно непростая задача, для выполнения которой требуются теоретические знания и практический навык.

Теплый чердак: вентиляция

В современных отопительных системах естественная циркуляция фактически не применяется. Другими словами, если планируется превратить чердачное помещение в , кровля должна быть сделана целиком проветриваемой. Для крыши из гибкой черепицы или листового материала придется обустроить специальную вентилируемую зону: на стропила нашивается контррейка.

Для крыш с металлическим покрытием желательно применять ветрозащитную пленку . Шиферная кровля может обойтись без контррейки, так как воздух свободно должен проходить снизу вверх. В подшивке устраивается вход, выход наружу происходит через конек.

Чердак должен проветриваться так же, как и другие помещения. Воздух попадает внутрь через окна (возможно устройство ВТК клапанов), и через вентиляционные отверстия покидает дом. Если они отсутствуют в стенах, то на месте вытяжки, на крыше, делаются грибки (аэраторы).

Вентиляция чердака в доме: правда и вымыслы

Вопросы, касающиеся качественной вентиляции чердачного помещения, обросли слухами и домыслами. Какие факты о надлежащем проветривании являются справедливыми, а какие нет?

Уходит ли тепло через чердак частного дома

Правда ли, что зимой через каналы вентиляции из дома улетучивается теплый воздух? Существует мнение, что работа вентиляции в холодное время года только мешает обогреву жилища. На самом деле маловероятно, что причиной тому являются отверстия. В том случае, когда жилище долго нагревается, а затем быстро остывает, виновата не вентиляция, а изоляция. Надо сказать, что не слишком качественная изоляция способна пропускать на чердак влажный воздух. Следствием этого явления нередко становится образование капель конденсата, вызывающих, в свою очередь, порчу и гниение древесины .
Правда ли, что вентиляция требуется только во время жаркой погоды? Существует убеждение, что работа вентиляции бывает необходимой только летом, при сильном повышении температуры. В действительности это не так. Если не проводить вентиляционные мероприятия зимой, это чревато образованием сосулек, развитием грибов и .
Правда ли, что размер отверстий для вентиляции не играет роли? Это также является заблуждением. Не стоит обустраивать каналы «на глазок», так как вполне вероятно, что КПД такой системы будет стремиться к нулю. Продухи должны иметь отношение к перекрытиям как один к пятистам.

Хорошее проветривание чердачного пространства является важнейшим этапом проектирования. Именно вентиляционная система позволяет регулировать теплообмен на чердаке, а соответственно и в помещениях дома, так как крыша в летний период может нагреваться более 100С°. В холодное время года вентиляция предотвращает накапливание влаги и промерзание стропил.

В межсезонье, на утеплительных конструкциях чердачного помещения собирается влага и конденсат, достаточно быстро их приводит в негодность и разрушает полностью. Как видите, вентиляция чердака в частном доме важна в любое время года, независимо от того, используется это пространство в качестве жилого или технического помещения.

Почему многие боятся утеплять холодный чердак

Миф первый – из-за вентиляции выхолаживаются комнаты частного дома. На самом деле, тепло уходит из-за некачественной термоизоляции стен и потолка, и вентиляция холодного чердака здесь совершенно ни при чем.
Миф второй – проветривать чердачное пространство нужно лишь в летний период, чтобы спасти жилые помещения дома от духоты. Это в корне неверно, так как именно зимой влага, проходящая через перекрытие, и скапливающаяся на холодном чердаке, превратит его в наполненный сосульками, «непроходимый лес».
Миф третий – вентиляция холодного чердака и так осуществляется через естественные щели в конструкции фронтонов. На самом деле, чтобы проветривание помещений было достаточным, следует делать продухи, размер и количество которых строго рассчитано.

Правильно организованная вентиляция чердачного помещения в частном доме позволяет сохранить на долгое время конструкцию крыши, экономит значительные средства на отопление и кондиционирование жилых помещений, а также предупреждает скопление снега и обледенение крыши в холодное время года.

Наиболее распространенным типом вентиляции чердаков является карнизно-коньковая. Конвекционное движение воздуха создается за счет отверстий, по всему периметру карнизного свеса и вытяжных отверстий, вдоль конька строения. Несмотря на то что конструкция такой вентиляционной системы холодного чердака кажется очень простой, она требует правильного выполнения и точных расчетов.

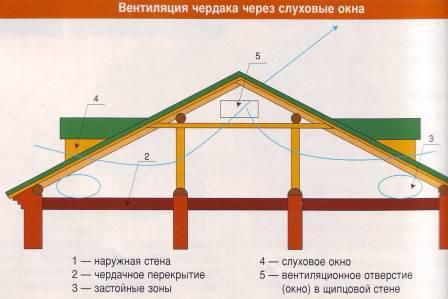

Вентиляция холодного чердака посредством слуховых окон

Вентиляция чердака через слуховые окна является древнейшим способом обустройства частного дома. Слуховые окна размещают на противоположных фронтонах, с размерами 600х800 мм. Этот метод имеет массу достоинств и не лишен недостатков. В качестве достоинств можно отметить простоту монтажа и достаточное сечение, для хорошего воздухообмена. Недостатком такого метода является наличие застойных воздушных зон. Именно поэтому такая вентиляционная система чердака используется достаточно редко. В современном варианте слуховые окна делают меньших размеров, но они создают прекрасный воздухообмен, в сочетании с карнизно-коньковой вентиляционной системой.

Другие способы вентиляции холодного чердака

Очень распространено у отечественных и Европейских строителей частных домов использование для организации вентиляции на чердаке специальных отдушин. Продухами или отдушинами в крыше частного дома называют отверстия, в которые монтируются решетки, защищенные от попадания атмосферных осадков. Также в качестве продухов могут использоваться дефлекторы, аэраторы и скатные выходы.

Продухи бывают коньковыми или карнизными. Название каждого типа говорит об их месте расположения. Карнизные продухи бывают двух видов: щелевые и точечные. Карнизно-щелевые продухи представляют собой щель, между стеной дома и карнизом, шириной в 2 см закрытые металлической сеткой. Карнизно-точечные отдушины делаются в форме отверстий, диаметр которых зависит от угла ската крыши, но не более 2, 5 см.

Коньковые отдушины представляют собой щели вдоль конька крыши, закрытые перфорированным металлом, шириной 5 см. Для лучшего воздухообмена, они устраиваются с двух сторон конька по всей длине крыши. Коньковые отдушины можно приобрести вместе с кровельным материалом.

Не менее популярным решением для обустройства вентиляции холодного чердака является установка и вентиляционных турбин, которые достаточно хорошо обеспечивают тягу.

Совет:
Если холодный чердак вашего частного дома не оборудован слуховыми окнами, то единственный способ обустройства его естественной вентиляционной системой является монтирование продух.

Особенности вентиляционной системы теплого чердачного помещения

Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.

Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.

Совет:
Если в роли кровельного материала выступает шифер или ондулин, то контррейку нашивать нежелательно, так как она только ухудшит свободное движение воздуха в подкровельном пространстве. Волнообразная форма этих материалов, сама по себе обеспечивает достаточное место для движения воздуха.

Как рассчитать вентиляционную систему для чердачного помещения

Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.

Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500 . На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.

Важно!
При самостоятельном обустройстве вентиляционной системы в чердачном помещении частного дома, огромную роль играет размещение вентиляционных отдушин, которые устанавливаются в зависимости от формы крыши. Схемы размещения продух можно найти в специализированной литературе, но лучше всего – не экономить, и обратиться за правильными расчетами к профессионалам.

На этапе проектирования будущего дома важно подумать не только об удобной планировке помещений. Уют в доме невозможно обеспечить надолго если не обращать внимание на такой важный момент, как вентиляция чердака в частном доме. Это не менее важно, чем утепление чердака, ведь отсутствие грамотно спроектированной вентиляции приведет к тому, что жить в доме в скором времени будет некомфортно, да и срок службы дома резко сократится.

Отсутствие вентиляции может привести к сокращению срока службы крыши из-за появления на ней плесени, да и в самом доме можно не надеяться на комфортное пребывание. Летом, когда крыша накаляется и ее температура становится более 100 градусов в доме будет очень жарко, а при низких температурах на чердаке будет образовываться конденсат , из-за которого будут гнить деревянные конструкции крыши.

Главное назначение вентиляционной системы — обеспечение теплообмена. Температура воздуха и кровли смешиваются, и в результате в доме создается комфортный микроклимат.

Рассмотрим подробнее ситуацию, когда вентиляция чердака плохая, или ее вообще нет.

Зимой часть тепла из помещения все же уходит даже через качественный утеплитель. При этом нагревается крыша, причем неравномерно, только над помещением. Здесь снег начинает таять и стекать вниз к краю крыши, где над свесом она остается холодной. Лед, который образуется на свесах крыши не дает талому снегу стечь, и он начинает проникать под кровлю. Чтобы этого не произошло необходимо добиваться того, чтобы температура по всей кровле выравнивалась и происходил вывод влаги — для этого и нужна вентиляция чердака.

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно.

Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность — отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат — тогда ни о каком уюте говорить не придется.
Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.

Обустройство вентиляции холодного чердака

Так как очень важно чтобы вентиляция холодного чердака регулировалась, не нужно закрывать обрешетку и стропила. Обеспечить это можно, например, если будет сделана зашивка с зазорами. Если в качестве кровельного материала использовались ондулин или шифер, и не применяются пленки для паро-и ветроизоляции, то ничего дополнительно для вентиляции делать не нужно, поскольку воздух будет проходить между волнами кровли.

Если крыша двускатная, то вентиляционные отверстия делают во фронтонах. Здесь можно сделать неплотное прилегание зашивки деревянных свесов, при этом отверстия нужно сделать равномерно. Если же зашивки подогнаны плотно или фронты каменные, то в этом случае делают отверстия в стене. Общая площадь каналов вентиляции должна быть равна 0,2% площади этажа.

Есть другой, более экономичный способ — поставить обычные вентиляционные решетки. Одну решетку поворачивают вниз отверстиями, а другую делают с возможностью регулировки.

Отличается обустройство вентиляции вальмовой крыши . Здесь делают входное отверстие внизу в подшивке, а выходное вверху у конька. В случае если свесы деревянные. Достаточно неплотно разместить брусья с зазором в несколько миллиметров. В пластиковой зашивке должны предусматриваться отверстия.

Вентиляция чердака может быть обустроена по-разному в зависимости от типа кровли. Так, если используются шифер и еврошифер, устанавливается классический конек, при гибкой кровле — черепашка (вентиль) Специальный вентиль нужен и при использовании керамической кровли. Применение металлочерепицы предусматривает применение обычного конька, что позволит сэкономить на вентиле.

Обустройство вентиляции теплого чердака

Если есть планы по обустройству мансарды, то нужна качественная вентиляция чердака над мансардой, без которой добиться ее комфортного состояния невозможно. Если используется листовой металл или гибкая черепица, то с помощью нашивки на стропила контррейки создают вентилируемую область. При использовании шифера контррейки использовать не обязательно, поскольку воздух должен проходить свободно снизу вверх.

Если в качестве кровельного материала применяется металл, лучше использовать ветрозащитные пленки. Жилой чердак будет проветриваться как любое другое помещение в доме — воздух будет поступать через окна, а выходить через вентиляционные отверстия.

обратите внимание на прочность вентиляции, она должна выдерживать любые колебания погоды;
вы можете поставить непрерывные софиты под карнизами с тонкой экранирующей сеткой. Для недопущения коррозии отверстия должны быть из алюминия или пластика;
для недопущения образования инея на чердаке установите внутри помещения между стропилами продухи и сделайте отверстия таким образом чтобы они не могли бы забиться мусором;
можете установить на крыше вентилятор для боле лучшей вытяжки воздуха. Расстояние между ним и приточной системой должно быть не меньше 8 м;
приточная установка должна быть размещена на самом чистом месте на чердаке;
установите рекуператор, который может охладить или нагреть воздух тем самым не допустив образования конденсата на холодном чердаке;
оснастите вентиляционные трубы решетками или диффузорами;

На первый взгляд в обустройстве вентиляции нет ничего сложного, но на самом деле лучше подойти к этому вопрос серьезно и проконсультироваться со специалистами. Ведь от ее качества зависит микроклимат в доме и ваше здоровье, а также долговечность самой постройки.

Необходимость утепления чердака для обеспечения комфортной атмосферы в доме зимой вряд ли кто-либо будет оспаривать. А вот почему-то о вентиляции в целях сохранения постоянства температурного режима многие забывают. Между тем правильная вентиляция чердака не только поддерживает постоянство микроклимата, но и способствует увеличению срока эксплуатации крыши, предотвращает появление очагов плесени и грибка. Грамотно продуманная вентиляция так же важна, как и хорошая теплоизоляция.

Для чего необходима вентиляция чердака?

Вентиляция — важный этап проектирования, позволяющий регулировать теплообмен. Летом крыша раскаляется до 160 градусов, и жгучий воздух попадает в дом. Но это не единственный повод для беспокойства. В прохладный период на утепленных перекрытиях скапливается конденсат, разрушающий дерево. Избежать преждевременного износа стропил поможет проветривание.

Вентиляционная система направлена на смешение температуры внешней среды и кровли и предотвращает появление во время таяния снега наледи, огромных сосулек и схода «лавины». Как видите, вопрос обустройства надежной системы воздухообмена действительно важен.

Как сделать вентиляцию на чердаке?

Чердак может быть холодным и теплым. Первый вариант — традиционный. В этом случае стропильная система никак не защищена, поскольку утеплено лишь перекрытие. Второй — отголосок советского периода, преследующий единственную цель — защиту инженерных коммуникаций.

Вентиляция холодного чердака

Вентиляция холодных чердаков должна быть регулируемой. Для этого необходимо не закрывать обрешетку и стропила. В качестве альтернативы может выступать зашивка с зазорами, обеспечивающими беспрепятственную циркуляцию воздуха. Если же на крышу уложен ондулин или шифер (при отсутствии ветро- и пароизоляционных пленок), можно не беспокоиться — воздух свободно проникает между волнами кровли внутрь чердака и выходит наружу.

Это важно!
Металлочерепица также проветривается, но может образовывать конденсат, а значит, настил пленки становится обязательным.

Если крыша двухскатная, то вентиляционные каналы располагают во фронтонах. Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов. Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака.

Однако, если примыкания и зашивка подогнаны плотно или фронтоны изготовлены из камня, то необходимо проделать отверстия в стенах. Они должны находиться на противоположных сторонах, что поможет ликвидировать застойные очаги.

Это важно!
Общая площадь вентканалов рассчитывается исходя из 0,2% от общей площади этажа.

Существует и более экономичный вариант — установка типовых вентиляционных решеток. Одна решетка должна быть регулируемая, другая — повернутая отверстиями вниз. От проникновения насекомых защитит москитная сетка.

Для вальмовой крыши обустройство вентиляции будет проходить по другому сценарию. Входное отверстие делается снизу (в подшивке), а выход сверху, у конька. Если подшивка свесов выполняется из дерева, то брусья можно расположить не совсем плотно, с интервалом в несколько миллиметров. При зашивке с помощью пластика отдельные компоненты должны иметь дырочки. Такие панели именуют софитами.

А что делать, если подшивка уже собрана и собрана плотно? Из этой ситуации тоже есть выход — выпуск решеток с сеточкой диаметром 5 см. Располагают их обычно по длине ветрового свеса с шагом в 80 см. Для проделывания отверстий понадобится дрель с круглым сверлом. Верхний вывод производится сверху. Обратите внимание, что многое будет зависеть от типа кровли.

Для гибкой кровли устанавливают вентиль (черепашку) или проветриваемый конек. Для шифера и еврошифера — классический конек. Для керамической черепицы — специальный вентиль. Металлочерепицу допускается проветривать посредством стандартного конька. Стоит отметить, что конек — не только выгодная в финансовом отношении замена вентилю, но и возможность обустроить вентиляционную систему в наикратчайшие сроки.

Некоторые практикуют монтаж слуховых окон (можно застеклить, а можно поставить на них решетки), но такая задача сложна в реализации и требует теоретической и практической подготовки.

Вентиляция теплого чердака

Естественная циркуляция в отопительных системах сегодня практически не применяется. Это означает, что при планировании переоборудования чердака в жилую мансарду следует делать кровлю полностью проветриваемой. Для листового металла и гибкой черепицы необходимо обустроить вентилируемую область — нашить на стропила контррейку. Для металлических крыш предпочтительны ветрозащитные пленки. Для шиферной кровли контррейки необязательны, ведь воздух должен свободно проходить от низа до верха. Вход делают в подшивке, а выход — через конек.

Проветриваться чердак будет точно так же как и другие помещения. Воздух входит через окна (допускается монтаж клапанов ВТК), выходит через вентиляционные отверстия. Если в стенах их нет, то на крыше (на месте вытяжки) устанавливают аэраторы (грибки).

Вентиляция чердака в доме: мифы и факты

Проблема вентиляции чердачного пространства породила немало мифов. Итак, какие факты необходимо знать для обеспечения полноценного проветривания?

Миф №1. Через вентиляционные каналы зимой из помещения уходит теплый воздух . Распространено мнение, что вентилирование в зимний период мешает обогреву. Однако маловероятно, что дело здесь в наличии отверстий. Если дом долго прогревается и быстро остывает, то проблема в изоляции, а не в вентиляции. Стоит отметить, что некачественная изоляция всегда пропускает влажный воздух на чердак, что создает благоприятные условия для возникновения конденсата и последующего гниения деревянных перекрытий.

Миф №2. Вентиляция необходима лишь в жаркое время года . Многие убеждены, что вентиляционная система необходима лишь для обеспечения проветривания здания летом. На самом деле это не совсем так. Недостаточная вентиляция зимой — причина нарастания сосулек, появления плесени и грибка.

Миф №3. Площадь вентиляционных отверстий значения не имеет . И снова заблуждение. Полагаться на авось, располагая каналы на глаз, конечно, не стоит. Эффективность такой вентиляции будет нулевая. Продухи располагают в соотношении 1:500 (где на каждые 500 м2 приходится 1 м2 вентиляции).

вентиляционная система должна быть прочной и выдерживать любые погодные условия;
особое внимание следует уделить отверстиям на хребте кровли. По традиции они должны находиться к хребту как можно ближе;

под карнизами можно установить непрерывные софиты. Они должны быть оснащены тонкой экранирующей сеткой. Отверстия должны быть из пластика или алюминия, что исключает появление коррозии;
одно из условий эффективной вентиляции — установка продухов внутри чердака (между стропилами). Отверстия необходимо обустроить таким образом, чтобы не допустить блокирования или засорения воздуха;
выбирайте место для приточной установки тщательно. Эта должна быть самая чистая зона на чердаке;
поставьте с внешней стороны крыши вентилятор, который будет вытягивать воздух. Расстояние между приточной системой и вентилятором должно быть не менее 8 метров;
не забудьте об установке рекуператора, предназначенного для нагревания и охлаждения воздуха;
слуховые окна несут не только практическую пользу, но и способны придать строению неповторимый облик;

снабдите вентиляционные трубы решетками или диффузорами.

Теперь вы знаете не просто как обустроить вентиляцию своими руками, а как сделать это правильно и избежать самых распространенных ошибок. А это самое главное!

Вентиляция подкровельного пространства: видео

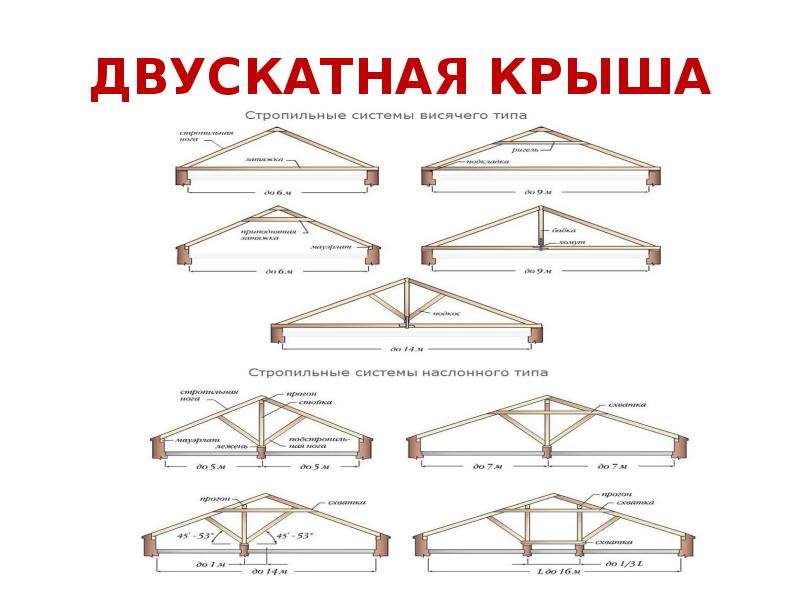

Двускатная крыша — Дом СВБ

Двускатная кровля — самый распространенный тип крыши. Эта простая конструкция состоит из двух плоскостей, соединяющихся в верхней части (место соединения называется коньком), а нижней — опирающихся на стены дома. С торцевых сторон находятся фронтоны, которые могут визуально продолжать стены, а могут выделяться декоративной отделкой. Часто во фронтонах делают чердачные окна.

Самый простой вариант использования чердачного пространства — устройство холодного чердака для хозяйственных нужд. Но зачастую под крышей обустраивают полноценную жилую мансарду. В этом случае для расширения пространства мансарды можно использовать конструктивно более сложную ломаную двускатную кровлю. В любом случае мансарда требует особенно ответственного подхода к теплоизоляции самой кровли.
Угол наклона скатов выбирается в зависимости от вида и интенсивности осадков, и с учетом розы ветров. Также разные кровельные материалы предполагают различные углы наклона. Но по выбору материала покрытия двускатная кровля не накладывает никаких ограничений: можно использовать металлочерепицу, профнастил, рулонные материалы, классическую черепицу — все зависит от ваших предпочтений.
Выбранный материал покрытия следует учитывать на стадии проекта. От этого зависит не только угол наклона, но и тип обрешетки. Для мягкой кровли она выполняется сплошной, для твёрдых покрытий — с зазорами.
Все деревянные элементы двускатной кровли обязательно обрабатываются антисептиками для предотвращения гниения.
Преимущества двускатной крыши
- простота монтажа и ремонта;
- минимальный риск протечек;
- малый расход материалов для ее возведения;
- дает возможность устроить мансарду в чердачном пространстве.

Свяжитесь с нами, и наш менеджер подробно расскажет
обо всех технологиях строительства
уютного дома в компании ДОМ-СВБ

Заказать консультацию

принцип работы и особенности систем

Выбор вариантов вентиляции чердака

Холодный чердак с естественной вентиляцией

Внимание! Система воздухообмена чердака – это продухи, которые могут быть двух видов (коньковые, карнизные). Использовать можно вентилятор, его размещают на кровле. Часто можно встретить отверстия в кровле, которые служат вентиляцией для чердака, слуховое окно или вентканал.

Кровельные аэраторы – это вытяжные выходы (продухи) подкровельного пространства, которые способствуют выходу влажного воздуха наружу. Аэратор представляет собой трубу с грибной шляпкой. Монтаж их производят на скатных крышах, особенность такой кровли является то, что циркуляция ветровых масс под кровлей осуществляется за счет разницы температур и разницы давлений. Воздух сквозь карнизные аэраторы поднимается снизу-вверх и выводится через аэраторы, размещенные у конька.

Виды аэраторов

Точечные аэраторы (продухи) – устанавливаются на коньках (коньковые), а также скатные, которые устанавливаются на скатах крыши, на определенном участке. По форме они бывают разные, но чаще встречается в форме шляпочного гриба, внутри которого встроен вентилятор.
Непрерывные аэраторы (продухи) – они продолговатые и непрерывно тянутся вдоль конька. Благодаря отверстиям воздух будет циркулировать вдоль всей крыши. Такой вид вентиляции визуально скрыт, потому, что сверху накрывается кровлей. Кстати при покупке кровли можно сразу же подобрать и подходящий аэратор.

Приточно-выводная вентиляция чердака в частном доме происходит через аэраторы (карнизные и коньковые) в скатной крыше. Причем, карнизные устанавливаются не с одной, а с двух сторон карнизных свесов. Они представляют собой щель диаметром 2,5 см между стеной возводимой постройки и крышей.

Карнизные аэраторы

При монтаже точечных аэраторов, диаметр отверстия должен быть не более 10 мм. Хотя все зависит от уклона кровли, если он 15 градусов, то отверстие может быть 25 мм. Если аэраторы устанавливаются на уклоне кровли, на них закрепляются решетки и сетки. Коньковые аэраторы можно делать сплошными, а можно устанавливать через каждые 6 м (флюгарки).

Принцип работы вентиляционной системы

Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.

Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения — движение направляется снизу вверх к конькам с отверстиями из продухов.

Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.

Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.

Существует другой способ вентиляции чердака — установка вентиляционных турбин (дефлекторов) для механической тяги. Данный вид установки рекомендован для вентиляции утепленного чердачного помещения над мансардой.

Источник: growinggarden.ru

Важно: при монтаже вентиляции нужно обратить внимание на уклон кровли. Коньковые отдушины, засыпаемые снегом, могут быть заменены на трубы, превышающие по высоте снежный покров.

Вентиляционное окно

Самый древний из известных способов вентиляции на чердаке — вентиляционное окно. Для хорошего воздухообмена достаточно подкарнизных и коньковых продухов, а также слуховых окон. Вальмовая крыша предполагается в отсутствии фронтонов. В этом случае нет места для вентиляционных окон, и такие чердаки проветриваются карнизными и коньковыми продухами.

Сложнее обстоит дело с чердачной вентиляцией под мансардой. В таком случае роль продух выполняют щели в межкровельном пространстве. Обязательный элемент такой крыши — это механические приспособления тяги. Вентиляционный вывод располагается в колоннах.

Слуховые окна

Без установки системы отдушин и продухов для воздухообмена на чердаке могут быть оборудованы слуховые окна. Однако этот способ является недостаточно эффективным, поскольку воздух может застаиваться в подоконном и надоконном пространстве.

Для улучшения вентиляции и снижения уровня застоявшегося воздуха рекомендуется делать слуховые окна размером 6080 см, размещая их в противоположных фронтонах. Как сделать монтаж своими руками, вы можете узнать, просмотрев видео.

В теории это выглядит следующим образом: на заранее изготовленные деревянные каркасы, которые крепятся к стропилам специальными стойками, укладывается кровельный материал. Для отделки проемов подойдет обычная вагонка. Затем в проем монтируется оконная коробка. При этом щели между кровлей и самим каркасом плотно закрываются.

Правила установки вентиляционных окон:

необходимы продухи для вентиляции, крышевые и кровельные продухи,
междуоконное расстояние — не более 1 м,
равное расстояние окон от карниза, боков и конька,
дизайн окна не должен нарушать общую концепцию внешнего вида строения.

Вентиляционные продухи

Продухи представляют собой отверстия для обеспечения воздухообмена холодного либо теплого чердака. Они находятся в крыше и являются единственно возможным способом вентиляции чердачного помещения без слуховых окон.

Продухи бывают двух видов: карнизные или коньковые. Карнизные располагаются по обе стороны карнизов и, по сути, являются щелью между стеной и крышей, ширина которой составляет примерно 2 см. Они называются щелевыми. Продухи, сделанные в виде отверстий, называются точечными. Ширина и диаметр продухов должны составлять не более 2,5 см, в зависимости от уклона скатов.

Коньковые продухи имеют щелевую форму шириной до 5 см или форму флюгарков с промежутками, не превышающими 8 метров. Такой вид продухов используется и в черепичных покрытиях, с отверстиями через один ряд от конька.

Отдушины для верхнего слоя крыши изготавливаются в виде втяжного выхода кровли, аэраторов или щипцовой решетки. Все эти элементы можно приобрести вместе с остальным строительным материалом.

Аэраторы

Кровельный аэратор на сегодняшний день является самым удобным и современным видом вентиляционных продухов. Аэраторы обеспечивают хороший воздухообмен за счет удаления излишков влаги, пара и застойного воздуха на холодном чердаке частного дома, они устанавливаются на крышевых скатах, заменяя коньковые аналоги.

Аэраторы бывают точечными, со вмонтированными вентиляторами для обеспечения правильной циркуляции воздуха, и непрерывными (коньковыми), представляющими собой пластину с отверстиями, расположенную вдоль конька. Последние сверху прикрываются кровлей. Они обеспечивают постоянный воздухообмен и малозаметны.

Источник: allremont59.ru

Источник: stroydom.guru

Все виды аэраторов для кровли изготавливаются из:

керамики,
металлокерамики,
битумной черепицы,
плоской кровли.

Аэраторы обычно монтируются в местах с карнизными продухами. Но существуют и другие варианты их размещения:

точечные модели устанавливают на расстоянии не дальше 50 см от конька,
аэраторы заходят за прорезь на 25 см с обоих концов конька,
аэраторы подходят исключительно для кровли с уклоном от 15 до 45 градусов,
расстояние от стены либо дымохода составляет не меньше 30см.

Вентиляция чердака через слуховые окна

Многие кровельщики считают, что такой вид вентиляции не очень эффективный так, как не может обеспечивать вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить слуховые окна по разные стороны крыши. Оптимальные размеры окон должны составлять 800 х 600 мм. Для начала деревянный корпус закрепляют к стропилам с помощью стоек. Затем обшивают кровлей. Последним этапом является монтаж стекового пакета в оконную коробку.

Следует внимательно обследовать стык между крышей и каркасом слухового окна, нужно убедиться, что щелей нет, поэтому в этом месте крепят полоску кровельного металла. Окно не размещают возле конька, а также карниза кровли. Рекомендовано устанавливать окна на расстоянии друг от друга 1 м, они могут быть оснащены вентиляционной решеткой из полимерных материалов.

Слуховые окна, как вариант чердачной вентиляции

Вентиляция мансарды

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

Обеспечивании эффективного проветривания помещения;
Поддержка оптимального микроклимата мансарды;
Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

Угол ската крыша должен быть не более 45 градусов;
Наличие коньковых продухов;
Монтаж конька вентиляции по всему прогону;
Создание герметичности вентиляционного конька;
Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

полувальмовая;
шатровая;
ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Отток воздуха обеспечивают слуховые окна на противоположных скатах

Важно! Обрешетка и стропила изнутри не обшиваются утеплителями, потому что вентиляция холодного чердака в частном доме оберегает их от воздействия факторов окружающей среды. Обрезную доску можно использовать для обшивки деревянных брусьев. Однако необходимо в обшивке сделать небольшие зазоры, которые будут пропускать воздух.

Расчет вентиляции

Перед началом установки чердачной вентиляции рекомендуется произвести точные расчеты. Гарантию результата может дать только специалист. Но если вы все же решили самостоятельно рассчитать и провести установку, вам, несомненно, помогут наши рекомендации и советы.

Источник: strojguru.ru

При наличии двухскатной крыши вы можете оборудовать своими руками вентиляционную систему, сделав специальные отверстия во фронтонах, которые, чаще всего, изготовлены из дерева, что намного облегчает задачу. Ветровые кровельные свесы также прикрываются деревянными балками, с оставлением равномерных щелей.

Во фронтонах, сделанных из камня, как правило, отсутствуют щели. В этом случае необходимо просверлить слуховые окна и закрыть их москитными сетками и решетками.

Если кровля изготовлена из черепицы, ондулина или шифера, то установка вентиляции значительно упрощается, так как волнообразная форма материала образует пустоты для достаточной циркуляции воздуха. Строительные листы укладываются на обрешетку с промежутками, через которые осуществляется прохождение воздуха. Для металлочерепичного покрытия, чтобы избежать концентрации конденсата, кровлю снизу обкладывают пароизоляционным слоем.

Правильно расположенный вентиляционный вывод играет важную роль — так же, как и утепление труб!

Можно ли выводить вентиляцию на холодный чердак

Чтобы ответить на такой запрос еще раз вспомним о роли правильного воздухообмена. Вентиляция на чердаке предназначена для решения таких задач:

препятствует скоплению испарений образующихся в доме;
защищает утеплитель от образования грибка, а также основные элементы крыши от разрушения под воздействием влаги;
помогает поддерживать постоянную температуру на чердаке.

Если на холодный чердак вывести вентиляционный канал из дома, то в его пространстве будет скапливаться влага. Как следствие, деревянные конструкции постепенно начнут гнить и потребуют замены. Одним словом, на холодном чердаке выведение домашней вентиляции недопустимо.

Как сделать вентиляцию на чердаке: обзор способов

Для оттока воздуха в конструкции кровли могут быть предусмотрены следующие элементы:

электровентиляторы;
система инерционных турбин;
аэраторы;
турбины инерционного типа.

Вентиляция чердака дома обеспечивается благодаря следующим мероприятиям.

Свежий сухой воздух должен поступать в подкровельное пространство снизу. Это обеспечивается установкой перфорированных софитов в горизонтальной части карнизов.
Обязательное условие для любой кровли – наличие вентиляционного зазора по периметру, ширина которого должна быть не менее 40 мм. Для этого достаточно толщины реек, из которых состоит обрешетка: воздух свободно проходит между слоями материалов кровли.
Контробрешетка должна иметь разрывы для обеспечения доступа воздуха к внутренним слоям кровельного пирога.
Для устройства точечного вентилирования (это важно для таких участков, как вальмы и ендовы) используют турбины и аэраторы.

Что особенного в расчете вентиляционных отверстий

Вентиляция на чердаке частного дома своими руками рассчитывается с учетом ряда параметров:

площадь чердака;
виды изоляции, которые использовались при строительстве;
объем теплого воздуха, поступающий из жилых комнат.

Щелевые продухи играют ключевую роль при выводе вентиляции на чердак. Соотношение их площади к площади чердака 1:500. При этом площадь продуха не может быть меньше 0,05 м.

Внимание! Важная роль отводится высоте скатов крыши. Например, есть стропила длиной 20 м. Тогда площадь вентиляционных щелей на карнизном свесе 400 кв. см/м. Другой пример: стропила длиной 7 м то получим площадь 200 кв. см/м. Вывод: Общая площадь отверстий, через которые поступает приточные ветровые массы меньше за общую площадь выводных отверстий вентиляции.

При строительстве крыши, могут быть погрешности, поэтому расчеты должны быть с запасом 5 см. Эти советы применяют, к стандартной двухскатной крыше.

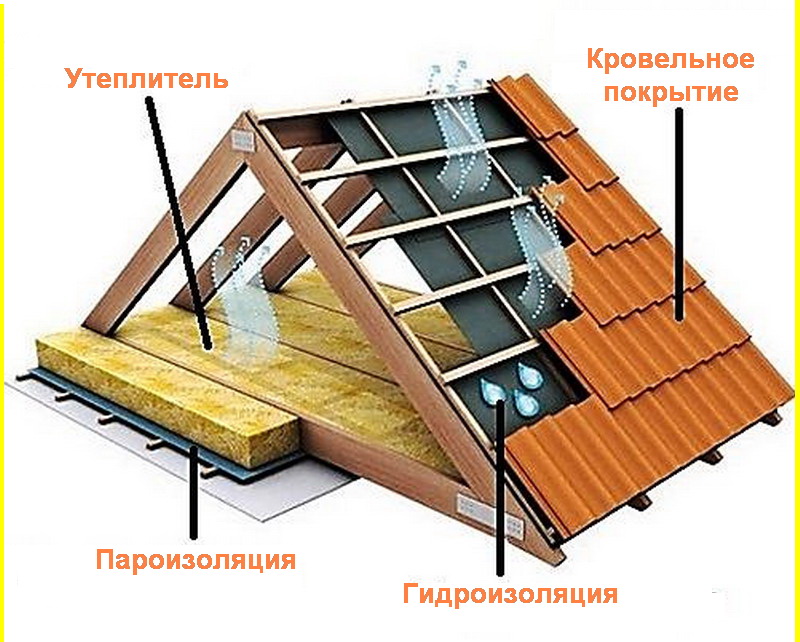

Какие особенности у утепленной кровли

При утеплении чердака оставляются щелевые продухи
Нужна ли вентиляция на холодном чердаке, если запланировано утепление чердачного помещения для обустройства мансарды? Когда будет выполняться утепление, необходимо придерживаться таких основных правил:

Расстояние между утеплителем и гидроизоляции не должно быть меньше 30 см. Это правило необходимо учитывать при укладке кровельного «пирога».
Для минераловатного утеплителя необходимо оставлять небольшое пространство, так как со временем объем утеплителя вырастет на треть. С помощью реек можно нарастить длину стропил.
Диффузионные мембраны необходимы в тех случаях, если конструкция крыши сложная. Установку можно производить прямо на утеплитель.
На обрешетке высота брусьев должна быть не меньше 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Вентиляция холодного чердака в частном доме существенно отличается от обустройства вентиляции при утеплении чердачного помещения. Чтобы вентиляция работала, как положено, необходимо рассчитать прочность элементов крыши. Софиты лучше монтировать из алюминия или пластика, так как такие панели не боятся коррозии. Продухи между стропилами необходимы для того, чтобы не было промерзания и образования инея на чердаке. Во избежание забивания продух воздухом, необходимо их защитить сеткой или решеткой. Рекуператор позволит регулировать температуру внутри чердачного помещения.

Вентиляция теплого чердака в частном доме

В случае обустройства на мансарде комнаты или теплого помещения, то вентиляцию необходимо сделать в подкровельном пространстве. Для этого между утеплителем и металлической кровлей следует сделать зазор с помощью контробрешетки. Потоки воздуха должны попадать под кровлю через софит (подшив), подниматься вверх, забирая излишки влаги, и выходить через холодный треугольник.

Вентиляция теплого чердака обязательно должна включать устройство холодного треугольника и отверстий в софите (подшиве) кровли, как показано на фотографии. Если чердак планируется утеплить для проживания зимой, то кровлю следует делать сразу проветриваемой. Под металлическую кровлю, на обрешетку следует обязательно подкладывать влаго- и ветрозащитные пленки.

Отсутствие вентиляции теплого чердака приведет к тому, что влага с поверхности пароизоляционной пленки будет плохо выветриваться. Воздух под всей поверхностью кровли (между профнастилом и слоем теплоизоляции) должен циркулировать снизу – вверх. При возведении дома лучше сразу определиться с типом мансарды, чтобы установить необходимые элементы в процессе строительства.

Независимо от проделанной работы, теплую мансарду необходимо проветривать, если не предусмотрена система вентиляции. Удалять излишки влаги из отапливаемого помещения помогут аэраторы, которые устанавливают на кровле дома. Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как своими силами производится вентиляция вальмовой кровли холодного чердака.

Вентканалы на чердаке. Холодный чердак: устройство вентиляции чердачного пространства

Предисловие . Чердак в частном доме – это нежилой верхний этаж под кровлей. В старых деревянных домах на чердаке обычно хранили старую одежду и ненужные вещи. Рассмотрим в этой статье, как сделать на чердаке вентиляцию своими руками. Как сделать вентиляцию чердака через слуховые окна в двускатной и вальмовой кровле, чтобы хранимые вещи и одежду на холодной мансарде частного дома не испортила плесень.

Классический чердак в доме представляет собой холодное нежилое помещение. Утепляют мансарду и чердак в загородном доме, когда планируется сделать жилое помещение в перспективе. Система естественной вентиляции на чердаке каркасного дома служит для удаления паров и влаги, проникающего в помещение через межэтажные с первого этажа, а также исключение увлажнения теплоизоляции кровли и фронтона дома.

Для чего нужна вентиляция чердака в доме

Фото. Естественная вентиляция чердака дома

Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).

При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон . Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.

Вентиляция чердака вальмовой крыши

Вентиляция теплого и холодного чердака вальмовой кровли подойдет и для классической двускатной крыши, если во фронтонах не представляется возможным сделать вентиляционные отверстия. Вход воздуха под кровлю происходить должен в ветровой подшивке снизу, а выход вверху у конька крыши. Для гибкой черепицы для этого служит черепашка, для керамической – кровельный вентиль, а шифер и профнастил можно вентилировать через конек.

Если подшивка будет выполнена из досок, то их следует расположить с зазором в несколько миллиметров для лучшего поступления воздуха. Если подшив уже смонтирован, то можно устроить небольшие отверстия, закрыв их пластиковыми решетками. Отверстия расположить можно по всему периметру вальмовой кровли, примерно через каждые 80 см. Выход для потоков воздуха из подкровельного пространства сделать следует в кровле.

Вентиляция мансарды через фронтоны

Рассмотрим, как сделать вентиляционные отверстия на фронтоне мансарды самостоятельно. Если кровля двускатная, то следует сделать отверстия в верхней части холодного треугольника кровли. Система вентиляция чердака вальмовой крыши намного сложнее и трудозатратнее, а с устройством отверстий во фронтонах справится любой. Если фронтоны утеплены , то отверстия необходимо делать в холодном треугольнике.

Отверстия во фронтонах удобнее всего закрыть вентиляционными решетками, повернутыми вниз решеткой, чтобы по ним не затекал дождь в помещение. Желательно, чтобы это были регулируемые решетки, которые можно будет прикрывать на зиму. Если чердак планируется переоборудовать в теплое помещение, то кровля должна быть проветриваемой, о том, как сделать это правильно смотрите на видео в конце статьи.

Чтобы обеспечить уютное проживание в частном доме, требуется сделать его теплым. Поэтому при планировке здания пристальное внимание уделяется воздухообмену и поддержанию нужной температуры внутри помещения.

Во избежание появления многих неприятностей (появления конденсата, деформации дома) необходимо грамотно продумать устройство вентиляции чердачного помещения

Пренебрежение вентиляцией на холодном чердаке может привести к нежелательным последствиям в виде потерь тепла, возникновения конденсата. В этом также причина деформации дома, появления плесени, грибка.

Причины появления конденсата

Признаком появления конденсата служит характерный затхлый запах сырости. На образование конденсата и всех, сопутствующих ему проблем, влияют такие ошибки монтажа:

нет хорошей вентиляции;
крыша не имеет качественной теплоизоляции;
неправильная пароизоляция, гидроизоляция;
брак в стройматериалах.

Скопление конденсата под крышей приводит к тому, что утепленные перекрытия начинают гнить, заводится плесень, грибок. Причиной этого может быть также недостаточное количество вентиляционных отверстий.

В норме необходимо иметь 1 квадратный метр отверстий для вентиляции на каждые 500 квадратных метров площади чердачного пространства. Чтобы влага начала испаряться, требуется создать условия смешивания внутреннего и внешнего воздуха.

Система крайне необходима в летнюю жару, когда крыша нагревается более 100 градусов. Очень часто люди пренебрегают вентиляцией, предполагая, что через нее происходит утечка тепла в холодный сезон.

Потери тепла объясняются плохой теплоизоляцией. Поступающий в подкровельное пространство холодный, сырой воздух служит условием для неизбежного образования плесени. Поэтому проветривать чердак необходимо не только летом, но и зимой.

Методы вентиляции

Наиболее рациональным способом обеспечения равномерного воздухообмена является расположение продухов вдоль периметра здания, а также по всей длине конька крыши.

Образуется разделение проветриваемого объема на зону положительных и отрицательных давлений. В первой зоне оказываются приточные отверстия, а во второй — вытяжные. Для защиты продухов от птиц, их закрывают сетками, зарешечивают.

Вентилировать подкровельное пространство можно несколькими способами:

проделывание слуховых окон на чердаке;
создание вентиляции конька двухскатной крыши, что также хорошо и для мансарды;
карнизный вид вентиляции;
коньки специальной формы;
применение отдельных элементов с отверстиями для вентиляции;
крышные вентиляторы;
наличие вентиляционных зазоров, имеющиеся изначально или сделанные при реконструкции кровли.

Одним из вариантов вентиляции являются слуховые окна

Грамотная вентиляция чердачного пространства сохранит холодный чердак от разрушительных процессов.

Тип организации системы вентиляции холодного чердачного помещения зависит от типа крыши, ее площади, концентрации влажности внутреннего воздуха, состояния изоляции от пара кровельной конструкции. Но также влияет на выбор метода и материал, из которого сделана кровля.

Существует примерное деление материала на жесткий и мягкий. Глиняная и металлическая черепица относится к жестким материалам, но каждая из них имеет свои особенности. Первая является весьма хрупким материалом, а вторая — относится к листовому типу, подвержена коррозии в местах разрушения защитного покрытия.

Сооружение вентиляции

Для создания нормального воздухообмена, предотвращения скопления конденсата, потерь тепла, нужно спроектировать необходимые элементы. Конструкционные особенности разных типов крыш домов, различные материалы имеют свои особенности в организации вентиляции.

Вентиляция подкровельного пространства холодного чердака

Для обеспечения регулировки системы вентиляции холодного чердака нельзя закрывать стропила и обрешетку. Воздухообмен может обеспечиваться благодаря зашивке с зазорами.

Функциональная система воздухообмена основывается на создании зазоров около 4–5 см. Свободная циркуляция воздуха в пространстве под кровлей может быть обеспечена рейками обрешетки. Так можно создать вентиляцию крыши из профнастила, ондулина, металлочерепицы.

Покрытая шифером или ондулином крыша позволяет обойтись без вентиляционных отверстий. Циркуляция воздушных потоков происходит между волнами кровельного материала. Однако металлочерепица способна накапливать конденсат, поэтому необходимо использовать пароизоляционную пленку.

Эта перфорированная мембрана помогает устранить попадание влаги на стропильную систему, а также утеплитель способен пропускать пары из мансарды. Пока не сформировался конденсат, воздух выносит их наружу. На крышах такого типа делаются коньковые продухи для обеспечения регулярной тяги для проветривания.

Для односкатной кровли необходимо сделать зазор между стропильной системой и кровлей. Если он сделан правильно, то можно добиться самопроизвольной тяги вследствие перепада высоты. Обустройство двускатной крыши начинается с размещения вентиляционных каналов во фронтонах.

В совокупности площадь отверстий должна составлять 0,2 процента от общей площади крыши. Можно использовать неплотную зашивку скосов. Для равномерного проветривания чердака скатной крыши щели должны быть небольшими.

Слуховые окна — распространенный метод организации проветривания чердачного помещения

Во фронтонах из камня можно сделать слуховые окна. Это один из распространенных методов организации проветривания чердачного помещения, но он немного сложнее, чем установка конька. Но не понадобится создавать систему зазоров, отверстий, продухов. Нужно следовать правилам:

размер окошек — от 60Х80;
место — противоположные фронтоны;
соблюдение равного расстояния от боков строения, конька, карниза;
промежуток между ближайшими окнами — от 1 м;
можно монтировать окно в вентиляционную решетку.

Вентиляция холодной шатровой крыши

Вентиляция холодного чердака вальмовой крыши, четырехскатной, делается по другому методу. Дома с вальмовой и шатровой крышей не имеют фронтонов. Зазоры для входа воздуха необходимо делать по всему периметру. Каждый из скатов обязательно должен вентилироваться. Необходимо сделать два типа отверстий.

Входные делаются в подшивке, выходные — наверху, у конька. Подшивка из деревянных брусьев может быть сделана с зазорами в несколько миллиметров. Если подшивка при монтаже была выполнена без зазоров, можно использовать панели из пластика с отверстиями, так называемыми софитами.

При плотно собранной подшивке применяются решетки с ячейками сетки в 5 см. Располагаются они по длине ветрового свеса на расстоянии 90 см. В соответствии с типом кровли шаг может быть другим. Верхний вывод устанавливается наружу.

Вентиляция холодного чердака из металлочерепицы

Холодный чердак, покрытый металлочерепицей, требует обработки деревянных элементов конструкции антисептиком. Для стропил не используется пароизоляция, их оставляют открытыми.

Чтобы организовать свободный доступ воздушного потока к конструкциям из дерева, обрешетку нужно крепить с интервалом. Пространство под металлочерепицей достаточно хорошо продувается воздухом, но происходит образование конденсата. Поэтому рекомендуется использовать рулонную гидроизоляцию под кровлей.

При покрытии из металлочерепицы или шифера можно установить классический конек, что является универсальным методом, позволяющим получить вентиляцию очень быстро и недорого.

Для этого используется коньковая доска, разделяющая два ската крыши. Площадь коньковых продухов должна быть равна площади вентиляционных щелей у карниза.

Вентиляция холодного чердака стропильной крыши из профнастила

Организация воздухообмена при таком покрытии осуществляется естественным методом. В области карнизного свеса происходит проникновение воздушного потока в пространство под настилом. Далее, воздух поступает вверх, до конька, и отводится.

Покрытие в виде стального профнастила имеет преимущество в более низкой стоимости, но обладает существенным недостатком — подверженностью коррозии вследствие образования конденсата.

Для создания гидроизоляционного ковра можно использовать рубероид

Вентиляция холодного чердачного помещения осуществляется укладкой вентиляционных реек на слой гидроизоляционного ковра, можно использовать рубероид. Ближайшая к карнизу, нижняя рейка должна иметь наибольшую толщину (на 50 процентов), по сравнению с остальными.

Гидроизоляция не должна достигать конька крыши, чтобы пары выходили беспрепятственно. Такой тип крыши должен быть оснащен элементами в виде продухов, вентилируемого конька, аэраторов или дефлекторов. Конек уплотняется системой «топ-ролл» во избежание затекания воды с внешней стороны.

Другие типы покрытий

Черепашку, вентиль можно сделать при гибком типе кровли. Битумная черепица является мягким материалом. Стараясь придать ей прочность, покрытие укладывается на бетонное основание, или под нее устанавливают сплошную обрешетку. Но тогда проигрывает система вентиляции.

Излишки поступающей влаги приводят к расслоению материала, его отслоению от основания. Такая разгерметизация кровли становится причиной протекания крыши. Поэтому в обрешетке необходимо делать зазоры. Для керамической крыши подойдет специальный вентиль.

Современные способы вентиляции

Кровельный аэратор — это вентиляционные патрубки, новый способ освобождения пространства под кровлей от лишней влаги. Они помогают создать правильный воздухообмен в помещении холодного чердака, если естественной вентиляции недостаточно.

Выглядит устройство, как труба, в которой создается область низкого давления вследствие наружного движения ветра. Технология действия основана на применении разницы давлений наружного воздуха и подкровельного пространства.

Для обеспечения вентиляции локальных участков кровли применяются точечные аэраторы. Чтобы создать общую вентиляцию, на протяжении всей длины кровли применяются аэраторы непрерывного типа. Точечный тип аэраторов, в зависимости от места установки, подразделяется на скатный и коньковый.

Вентиляция холодного чердака в частном доме необходима для защиты его конструкции от преждевременного разрушения. Поэтому нужно заранее определиться с типом мансардного этажа. Необходимо позаботиться о вентиляционных кровельных элементах непосредственно в процессе возведения дома.

Чтобы служба стропильной системы продолжалась как можно дольше, а микроклимат в доме был в норме, рекомендуется заняться устройством хорошей вентиляции.

Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.

Причины появления конденсата:

отсутствие хорошей вентиляции;
нарушение теплоизоляция крыши;
недостаточная гидроизоляция;
нехватка вентиляционных каналов;
брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки. Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли.

Функционирование вентиляции – зависимость от выбранных материалов

Основная задача вентилирования холодного чердака – постоянный воздухообмен. Чтобы поставленная цель реализовывалась оптимально, нужно оценить качество и вид использованного кровельного материала. У каждого из них есть особенности.

Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнистыми изгибами на территорию чердака и также беспрепятственно выходит наружу.

При создании вентиляции холодного чердака из металлочерепицы важно настелить пароизоляционную пленку, так как образовывается конденсат. Металлочерепицу вентилируют через уплотнитель конька. Для двускатной крыши каналы вентилирования размещены на фронтонах. Качественное проветривание осуществляется при равномерном распределении зазоров.

Есть свои нюансы и при монтаже вальмовой крыши. В этом случае входное отверстие должно размещаться в подшивке, а выходное – возле конька. Такая разновидность кровли четырехскатная и нет фронтонов.

При работе с гибкой черепицей требуется установить проветриваемый конек, для классической «керамики» – кровельный вентиль.

Используя в подшивке свесы брусков из древесины, следует соблюдать интервал в несколько миллиметров. При зашивке пластиком делают отверстия в элементах. Подшив называют софитом.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

избежать скопления паров, которые поступают из дома;
защитить деревянный каркас чердака от воздействия влаги;
противодействовать образованию грибка;
поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердак
из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
Защитить вентиляционные зазоры от пыли.
Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.

Вентиляция чердака в частном доме

Также вентиляция создает микроклимат на чердаке. Летом в жаркий день кровля дома сильно нагревается, чтобы на нижнем жилом этаже не было жарко, разогретый чердак нужно проветривать и остудить. Зимой, поступление холодного воздуха на чердак нужно ограничить. То есть, вентиляция холодного чердака в частном доме должна быть в идеале регулируемой (с возможностью закрывать на зиму).

Вентиляция холодного чердака своими руками

Вентиляция теплого чердака своими руками

Вентиляция чердака вальмовой крыши

Видео. Современные способы вентиляции чердака

Многие при обустройстве чердака забывают о вентиляции. Однако этого делать не стоит. Хорошая вентиляция холодного чердака позволяет предотвратить развитие микроорганизмов и образование плесени на ее конструктивных элементах. Это продлевает срок службы крыши в несколько раз.

Для вентиляции холодного чердака используются разнообразные конструкции. Подобные меры позволяют регулировать и микроклимат в помещении. В летний период температура крыши может повышаться до 100°С. Это сразу сказывается на климате внутри дома. Грамотно организованная вентиляция выравнивает показатели температур снаружи и изнутри чердачного помещения. Это способствует созданию уюта.

В зимний период высока вероятность обледенения кровли, что серьезно сказывается на сроке службы стропильной системы. Здесь появляются дополнительные нагрузки на перекрытия. Вентиляция позволяет избавиться от лишних образований наледи на кровле, защищая ее от перегрузки.

Развеивание современных мифов

Есть мнение, что в случае обустройства системы вентиляции холодного чердака возникают неудобства и дискомфорт в доме. Попробуем развеять некоторые мифы по этому поводу.

Многие до сих пор считают, что именно через вентиляцию уходит теплый воздух зимой наружу. На самом деле это не так. Здесь всему виной некачественная теплоизоляция чердачного помещения. Если в ходе ее укладки были нарушены правила и инструкции, то на чердачное помещение будет регулярно поступать холодный и влажный воздух. В этом случае образуются благоприятные условия для гниения и образования плесени.

Некоторые считают, что наличие вентиляционной системы должно применяться только в теплое время года, что подобные конструкции предназначаются лишь для проветривания. Это не так. Зимой на крыше образуются сосульки, идет таяние снега, что может послужить толчком к образованию плесени и грибка.

Считается, что чем больше отверстия на чердаке, тем лучше вентиляция помещения. Однако здесь все зависит от суммарной площади отверстий. Они не должны иметь большой диаметр. Вполне достаточно расположить 1 кв.м отверстий на 500 кв.м крыши. Наоборот, лучше использовать множество мелких конструктивных элементов. В этом случае проветривание становится более эффективным и равномерным.

Вернуться к оглавлению

Виды вентиляции холодного чердака

Теперь пришло время поговорить об основных видах , а также о процессе их конструирования. Необходимо обеспечивать регулировку вентиляции холодного чердака. Можно организовать зашивку с зазорами. Они и будут обеспечивать непрерывную воздушную циркуляцию на чердаке. При этом сама стропильная часть (в том числе и обрешетка) не должна быть закрыта.

Если в качестве кровельного материала используется шифер, организовывать искусственную вентиляцию не стоит. Сама конструкция позволяет воздуху хорошо циркулировать. При этом он без проблем попадает на чердак через волны и выходит через них же. Если в качестве кровельного материала используется металлочерепица, то она тоже пропускает потоки воздуха. Однако в данном случае не обойтись без вентиляции, так как такое покрытие обязательно должно сопровождаться укладкой пароизоляции.

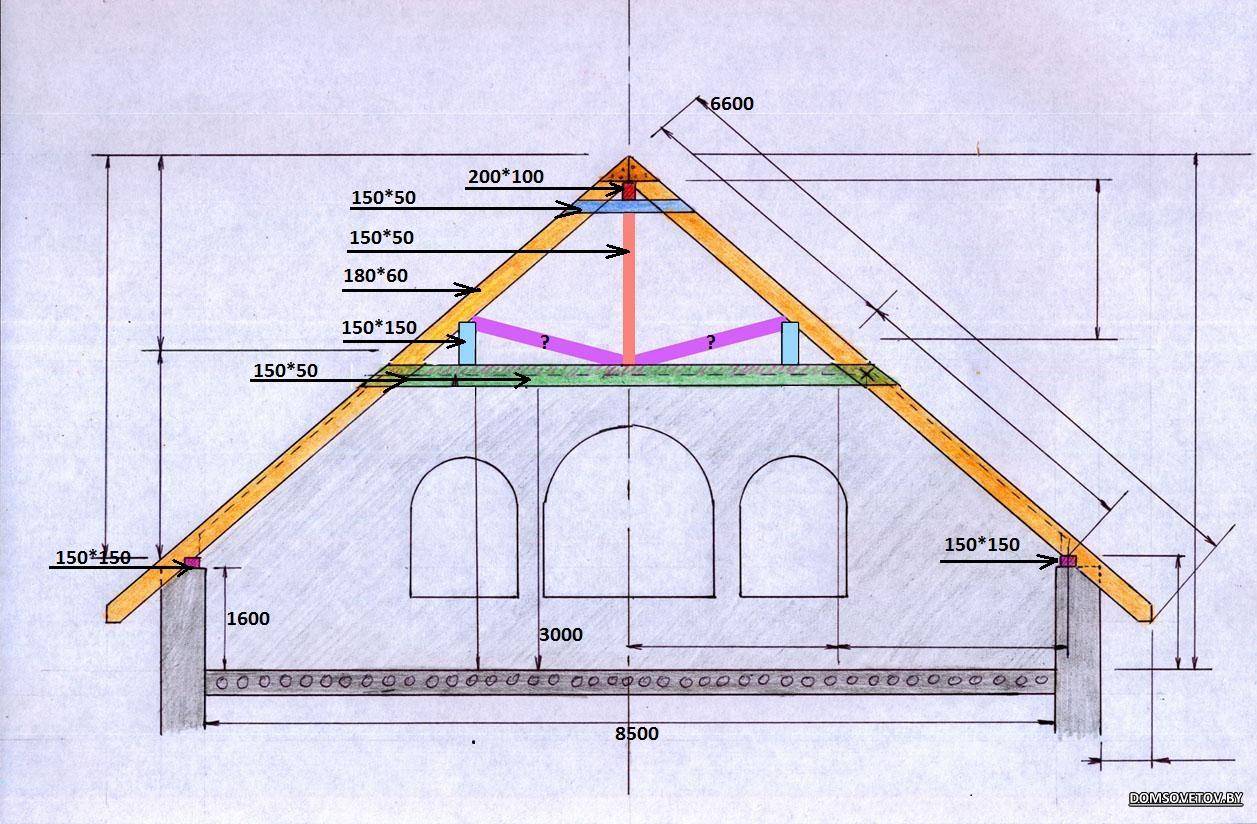

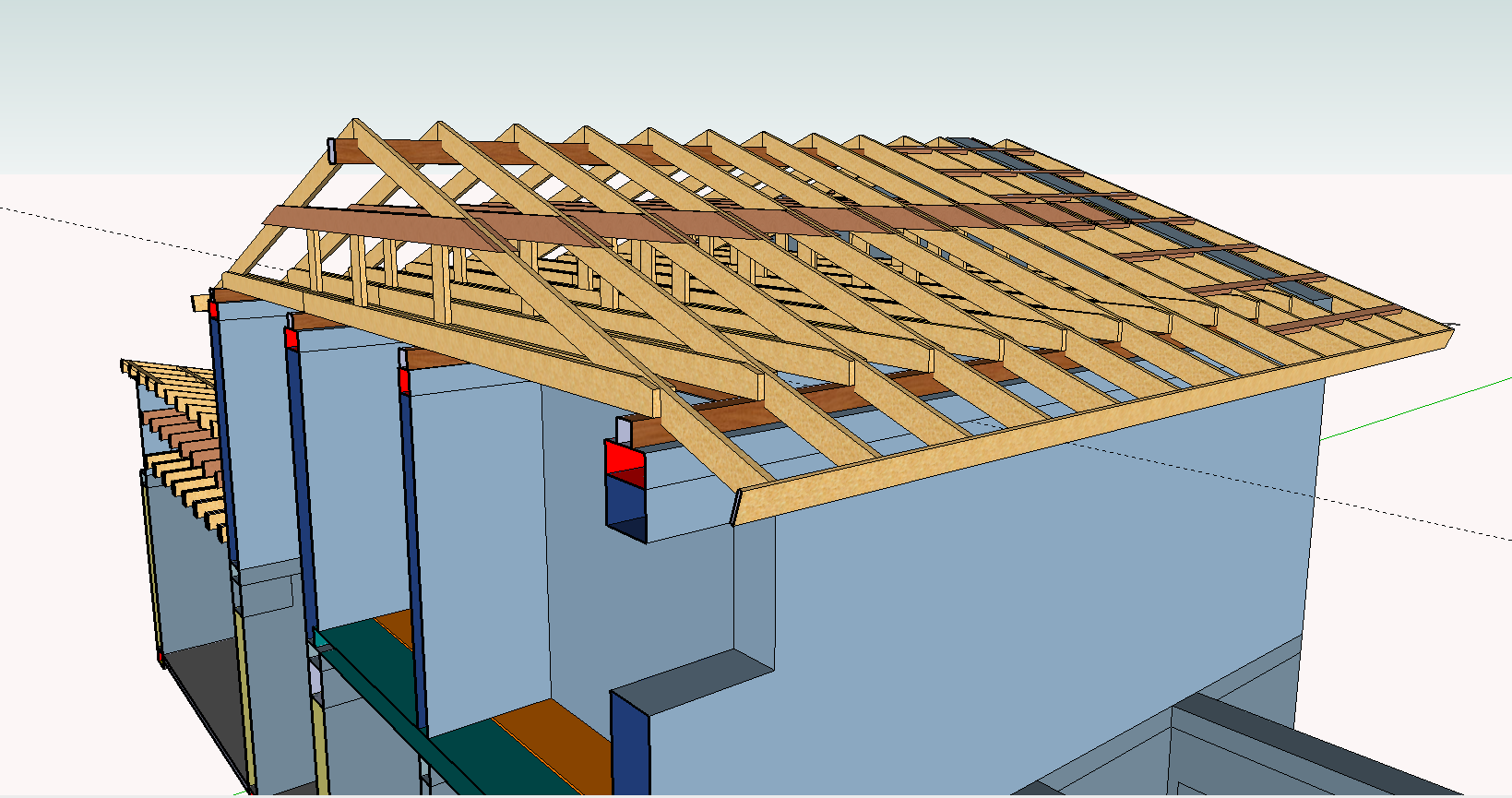

Когда обустраивается двускатная крыша, вентиляционные каналы размещаются во фронтонах. Здесь можно просто организовать неплотную зашивку деревянных свесов. Если щели, которые будут образовываться в результате этих манипуляций, будут иметь небольшой размер, чердак будет проветриваться равномерно. Если нет возможности организовать неплотную зашивку скосов, то в крыше придется делать отверстия в любом случае. Площадь отверстий должна составлять приблизительно 0,2% от общей площади кровли. Располагаются они обязательно на противоположных стенах.

Вернуться к оглавлению

Дополнительные моменты и особенности

Можно организовать вентиляцию на холодном чердаке и другим способом. К примеру, весьма эффективно зарекомендовали себя вентиляционные решетки. Этот способ является экономным со всех точек зрения. При этом нужно использовать два таких элемента. Одна решетка монтируется отверстиями вниз, а другая делается регулируемой. В этом случае можно предотвратить попадание на чердак насекомых, установив москитную сетку.

Сколько видов крыш существует, столько типов организации вентиляции холодного чердака имеется. Для вальмовой кровли эта конструкция будет в корне отличаться от того, что было сделано для двускатной крыши. Здесь делаются входные и выходные отверстия. Первое организуется в подшивке, а второе — у конька сверху. Если подшивка организована деревянными брусьями, то можно попробовать оставлять несколько миллиметров при укладке брусьев. Иногда для этих целей применяются пластиковые панели. В этой ситуации стандартные их варианты не подойдут. Лучше использовать специальные панели с дырками. Эти отверстия называются софитами.

Зачастую возникает вопрос, как организовать вентиляцию на чердаке, если подшивка собрана плотно. Здесь нужно использовать специальные решетки. Сетка у них имеет размер в 5 см. Их располагают на расстоянии в 90 см по всей длине свеса. Шаг может меняться в зависимости от вида кровли. Верхний вывод делается наружу.

От типа кровли зависит очень многое в процессе монтажа вентиляции.

Если используется шифер, то устанавливается конек в классическом его виде. Для гибкой кровли монтируется черепашка или вентиль. Если устанавливается керамическая крыша, то используется специальный вентиль. При организации кровли с помощью металлочерепицы можно для вентиляции использовать обыкновенный конек. Он позволит сэкономить денежные средства на вентиль, который стоит недорого. Конек является универсальной системой. Он позволяет организовывать вентиляцию в краткий срок.

Иногда люди делают слуховое окно. Его можно оставить в неизменном виде, застеклить или установить на него решетку. Этот метод уступает коньку, так как является более сложным в плане организации. Для работы потребуется высокий уровень теоретического и практического мастерства. Не каждый сможет справиться с организацией такой системы вентиляции на холодном чердаке.

Вентиляция по чердаку – правда и заблуждения, особенности устройства и советы

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.

Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла. Специалисты рекомендуют выполнять расчеты, исходя из соотношения 1кв.м вентиляционных дырок на 500кв.м крыши, что составляет 0,2%.

Элементы системы чердачной вентиляции

Из курса школьной физики известно, что теплый воздух поднимается вверх, а холодный, тем временем, занимает освободившееся пространство. Вентиляция по чердаку выполняется, основываясь на данном факте. А это означает, что в нижней части крыши следует предусматривать устройство приточных отверстий, а ближе к коньку – выходящих, служащих для оттока воздуха. Проветривание чердака в этом случае происходит за счет разницы температур.

В зависимости от конструктивных особенностей кровли, для организации системы вентиляции используют:

перфорированные софиты;
кровельные аэраторы;
вентилируемые коньки.

Для увеличения скорости воздушных потоков, на крышах нередко устанавливают электровентиляторы, а также инерционные турбины. Укладка разряженной обрешетки или контробрешетки способствует появлению дополнительной циркуляции воздуха над чердаком. Тот же эффект получается при использовании в качестве кровельного материала волнистых или профильных листов.

Холодный чердак

Способ устройства вентиляции холодного чердака зависит от формы крыши. Для двускатных конструкций на противоположных фронтонах достаточно будет сделать слуховые окна или отдушины с вентиляционными решетками. Проветривание, в этом случае, осуществляется за счет горизонтальных потоков воздуха. Дополнительный воздухообмен происходит посредством карнизных продухов, образованных разряженной обрешеткой. Они помогают избавиться от застойных очагов, расположенных под слуховыми окнами.

Вентиляционные отверстия рекомендуется закрывать москитными сетками, защищающими от проникновения насекомых.

Вентиляцию вальмовой крыши обеспечивают зазоры на карнизных свесах и отверстия, расположенные под коньком, или специальные кровельные элементы, установленные в верхней части крыши. При уклоне кровли более 45 градусов проветривание чердачного пространства происходит за счет разницы температур. Если угол наклона небольшой, то систему вентиляции усиливают инерционными турбинами или же электровентиляторами.

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Советы мастеров

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Вентиляция чердака в частном доме

Содержание

Зимой вентиляция чердачного пространства позволяет не накапливаться влаге, а также препятствует промерзанию стропил. Летом крыша под воздействие прямых солнечных лучей сильно нагревается (температура зависит от кровельного материала), но с помощью правильно организованного воздухообмена на чердаке эта температура не почувствуется. Дождливой осенью лишняя влага может привести к образованию плесени на основных несущих элементах дома — при правильной вентиляции этого не произойдет.

Выбор вариантов вентиляции чердака

Внимание! Система воздухообмена чердака — это продухи, которые могут быть двух видов (коньковые, карнизные). Использовать можно вентилятор, его размещают на кровле. Часто можно встретить отверстия в кровле, которые служат вентиляцией для чердака, слуховое окно или вентканал.

Кровельные аэраторы — это вытяжные выходы (продухи) подкровельного пространства, которые способствуют выходу влажного воздуха наружу. Аэратор представляет собой трубу с грибной шляпкой. Монтаж их производят на скатных крышах, особенность такой кровли является то, что циркуляция ветровых масс под кровлей осуществляется за счет разницы температур и разницы давлений. Воздух сквозь карнизные аэраторы поднимается снизу-вверх и выводится через аэраторы, размещенные у конька.

Виды аэраторов

Точечные аэраторы (продухи) — устанавливаются на коньках (коньковые), а также скатные, которые устанавливаются на скатах крыши, на определенном участке. По форме они бывают разные, но чаще встречается в форме шляпочного гриба, внутри которого встроен вентилятор.
Непрерывные аэраторы (продухи) — они продолговатые и непрерывно тянутся вдоль конька. Благодаря отверстиям воздух будет циркулировать вдоль всей крыши. Такой вид вентиляции визуально скрыт, потому, что сверху накрывается кровлей. Кстати при покупке кровли можно сразу же подобрать и подходящий аэратор.

Вентиляция чердака через слуховые окна

Многие кровельщики считают, что такой вид вентиляции не очень эффективный так, как не может обеспечивать вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить слуховые окна по разные стороны крыши. Оптимальные размеры окон должны составлять 800×600 мм. Для начала деревянный корпус закрепляют к стропилам с помощью стоек. Затем обшивают кровлей. Последним этапом является монтаж стекового пакета в оконную коробку.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша — это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

полувальмовая;
шатровая;
ломаная.

Важно! Обрешетка и стропила изнутри не обшиваются утеплителями, потому что вентиляция холодного чердака в частном доме оберегает их от воздействия факторов окружающей среды. Обрезную доску можно использовать для обшивки деревянных брусьев. Однако необходимо в обшивке сделать небольшие зазоры, которые будут пропускать воздух.

Можно ли выводить вентиляцию на холодный чердак

препятствует скоплению испарений образующихся в доме;
защищает утеплитель от образования грибка, а также основные элементы крыши от разрушения под воздействием влаги;
помогает поддерживать постоянную температуру на чердаке.

Что особенного в расчете вентиляционных отверстий

Вентиляция на чердаке частного дома своими руками рассчитывается с учетом ряда параметров:

площадь чердака;
виды изоляции, которые использовались при строительстве;
объем теплого воздуха, поступающий из жилых комнат.

Внимание! Важная роль отводится высоте скатов крыши. Например, есть стропила длиной 20 м. Тогда площадь вентиляционных щелей на карнизном свесе 400 кв. см/м. Другой пример: стропила длиной 7 м то получим площадь 200 кв. см/м. Вывод: Общая площадь отверстий, через которые поступает приточные ветровые массы меньше за общую площадь выводных отверстий вентиляции.

Какие особенности у утепленной кровли

Нужна ли вентиляция на холодном чердаке, если запланировано утепление чердачного помещения для обустройства мансарды? Когда будет выполняться утепление, необходимо придерживаться таких основных правил:

Расстояние между утеплителем и гидроизоляции не должно быть меньше 30 см. Это правило необходимо учитывать при укладке кровельного «пирога».
Для минераловатного утеплителя необходимо оставлять небольшое пространство, так как со временем объем утеплителя вырастет на треть. С помощью реек можно нарастить длину стропил.
Диффузионные мембраны необходимы в тех случаях, если конструкция крыши сложная. Установку можно производить прямо на утеплитель.
На обрешетке высота брусьев должна быть не меньше 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Источник

Вентиляция чердака в частном доме.

Наиболее распространенный вариант обустройства подкровельного пространства в частных домах – это холодный чердак, который нуждается в эффективной вентиляции. Правильная ее организация обеспечит:

Терморегуляцию, что в свою очередь позволит сэкономить финансы на обогрев помещений дома в холодный период года и кондиционирование в летнюю жару.
Сохранность элементов конструкции крыши и утеплителя, поскольку уберегает их от конденсатной влаги, которая может возникнуть в результате проникновения паров из жилых помещений через перекрытие. Тем самым увеличивается эксплуатационный срок кровли без ремонта.

Как происходит вентиляция чердака

Вентиляция на чердаке происходит благодаря естественному воздухообмену, осуществляемому между пространством под крышей и улицей через специальные зазоры и продухи в конструкциях крыши. По наблюдениям специалистов при условии грамотно выполненной вентиляции за 60 минут циркулирующий воздух почти два раза огибает подкровельное пространство.

Особенно продуктивно работают отверстия, расположенные в коньковой части крыши и на свесах кровли, поскольку движение потоков воздуха происходит из отдушин снизу под карнизами по направлению к коньку. В утепляемых крышах специально оставляют 5-сантиметровый зазор между изолирующим слоем и кровельным покрытием, позволяя воздушным потокам свободно проникать и двигаться в данном пространстве. В черепичных кровлях применяют специальные плиты, оснащенные продухами.

Вентиляционные продухи: какие они бывают

Продухи – специальные отверстия в элементах крыши, являющиеся основным компонентом вентиляции чердака. В зависимости от месторасположения они бывают:

карнизные;
коньковые.

Первые, обустраивают по карнизу, они могут представлять собою 2-х сантиметровую щель, которая формируется между конструкцией стены и крыши. Такие продухи именуют щелевыми, а те, что выполняются в виде отверстий – точечными. При уклоне крыши более 15 градусов рекомендуемый диаметр отверстий – 10 мм. Когда показатель уклона скатной крыши меньше, то диаметр продухов увеличивают до значения 25 мм. Чтобы в вентиляционные отверстия не залетали насекомые или они не забивались листвой, на точечные продухи, расположенные под свесами, принято крепить решетки, а на щелевые – сетки.

Коньковые продухи вентиляции выполняют двумя методами. Первый вариант представляет собою сплошную 5-саниметровую щель, второй – это отверстия-флюгарки, которые располагают через 6, максимум 8 метров.

Эффективная вентиляция холодного чердака

Поскольку в холодном чердаке под двускатной крышей отсутствуют барьеры для свободного движения свежего воздуха, то выполнить его вентиляцию несложно даже тем, кто не обладает практикой ведения подобных работ. Воздухообмен проходит через такие элементы:

слуховые фронтонные окна;
решетки;
продухи у карнизных свесов и отверстий в пластинах конька крыши.

Для обеспечения оптимального воздухообмена целесообразно выполнить продухи под карнизами по всему периметру строения и вытяжные отверстия вдоль конька, сочетая со слуховыми окнами на противоположных фронтонах. Вместо слуховых окон застройщики часто прибегают к установке типовых вентиляционных решеток. При этом одну конструкцию нужно предусмотреть регулируемой, а вторую решетку устанавливать отверстиями вниз.

Важным фактором при планировании вентиляции на чердаке является уклон крыши. В зимний период продухи, находящиеся в коньке, могут забиваться снегом, поэтому рационально устанавливать трубы, показатель высоты которых должен превышать расчетную толщину снежного покрова.

Если в конструкции верхней части строения возводится вальмовая крыша, то фронтоны отсутствуют, в этом случае вентиляция чердака в частном доме решается исключительно при помощи карнизных и коньковых продухов. Когда для подшивки используют деревянный материал, то между элементами оставляют зазоры, которые обеспечивают свободное поступление воздуха. В последнее время все чаще для обшивки применяют пластиковые перфорированные софиты, которые через отверстия пропускают воздух, поднимающийся вверх и выходящий в районе конька, где также предусмотрены продухи.

При строительстве домов сложных архитектурных форм характеристика воздушных потоков, а также их интенсивность могут существенно меняться, поэтому специалисты советуют в таких строениях устанавливать над вытяжными отверстиями дефлекторы или принудительные системы вентиляции.

Как сделать вентиляцию на теплом чердаке

Организация вентиляции над мансардой предполагает наличие зазоров в конструкции кровельного пирога. Свободное движение воздушных потоков должно проходить между основанием кровли и утеплителем, поэтому данное расстояние необходимо предусмотреть как минимум 5 см.

Надлежит также позаботиться о том, чтобы конвективный поток поднимался от карниза к коньку, для этого устанавливают специальные вентиляционные решетки, врезая в подшивку карнизного свеса. Еще один вариант – это использование для обшивки софитных планок и монтаж кровельных аэраторов, эффективная работа которых позволяет проветривать и удалять влагу с подкровельных поверхностей, включая даже такие сложно доступные места, как слои пирога кровли.

Несколько важных советов профессиональных кровельщиков

Устройство вентиляции на чердаке частного дома своими руками требует соблюдать такие правила:

вентиляционные отдушины на коньках, карнизах и ендовах следует защитить от попаданий листвы, птиц и насекомых, для чего используют специальные вентиляционные принадлежности в виде решеток и сеток;
если параметры длины кровли более 10 м, желательно использовать дополнительные средства для усиления вентиляции;
нельзя допускать сужения вентиляционных каналов или наличия конструктивных препятствий для свободной циркуляции воздуха, поскольку это может привести к плохому проветриванию и, как следствие, к образованию конденсатной влаги.

Вентиляция подкровельного пространства – важная часть терморегуляции, позволяющая исключить преждевременный износ стропильной системы и в целом жилого строения.

Устройство вентиляции чердачного помещения. Вентиляция чердака в частном доме и ее влияние на качество жизни Вентилируемый чердак

Чтобы обеспечить комфортное проживание в частном доме, необходимо сделать его теплым. Поэтому при планировании здания пристальное внимание уделяется воздухообмену и поддержанию нужной температуры внутри помещения.

Во избежание появления многих неприятностей (появление конденсата, деформация дома) необходимо правильно продумать устройство вентиляции чердачного помещения

Пренебрежение вентиляцией на холодном чердаке может привести к нежелательным последствиям в виде теплопотерь и конденсации. Это также является причиной деформации дома, появления плесени, грибка.

Причины образования конденсата

Характерный затхлый запах сырости является признаком конденсата. На образование конденсата и все сопутствующие ему проблемы влияют такие ошибки установки:

нет хорошей вентиляции;
крыша не имеет качественной теплоизоляции;
неправильная пароизоляция, гидроизоляция;
Брак в стройматериалах.

Скопление конденсата под кровлей приводит к тому, что утепленные перекрытия начинают гнить, заводится плесень и грибок. Это также может быть связано с недостатком вентиляционных отверстий.

Обычно на каждые 500 квадратных метров чердачного помещения приходится 1 квадратный метр вентиляционных отверстий. Чтобы влага начала испаряться, необходимо создать условия для смешивания внутреннего и наружного воздуха.

Система крайне необходима в летнюю жару, когда крыша прогревается за 100 градусов.Очень часто люди пренебрегают вентиляцией, считая, что через нее в холодное время года происходит утечка тепла.

Потери тепла связаны с плохой теплоизоляцией. Холодный влажный воздух, попадающий в подкровельное пространство, является условием неизбежного образования плесени. Поэтому проветривать чердак необходимо не только летом, но и зимой.

Методы вентиляции

Наиболее рациональным способом обеспечения равномерного воздухообмена является расположение форточек по периметру здания, а также по всей длине конька крыши.

Формируется разделение вентилируемого объема на зону положительного и отрицательного давлений. В первой зоне расположены приточные отверстия, а во второй — вытяжные. Для защиты воздушного потока от птиц их накрывают сетками, решетками.

Есть несколько способов вентиляции подкровельного пространства:

изготовление слуховых окон на чердаке;
создание вентиляции конька двускатной крыши, что хорошо и для мансарды;
карнизного типа вентиляции;
коньки специальной формы;
использование отдельных элементов с отверстиями для вентиляции;
;
наличие вентиляционных зазоров, существующих изначально или сделанных при реконструкции кровли.

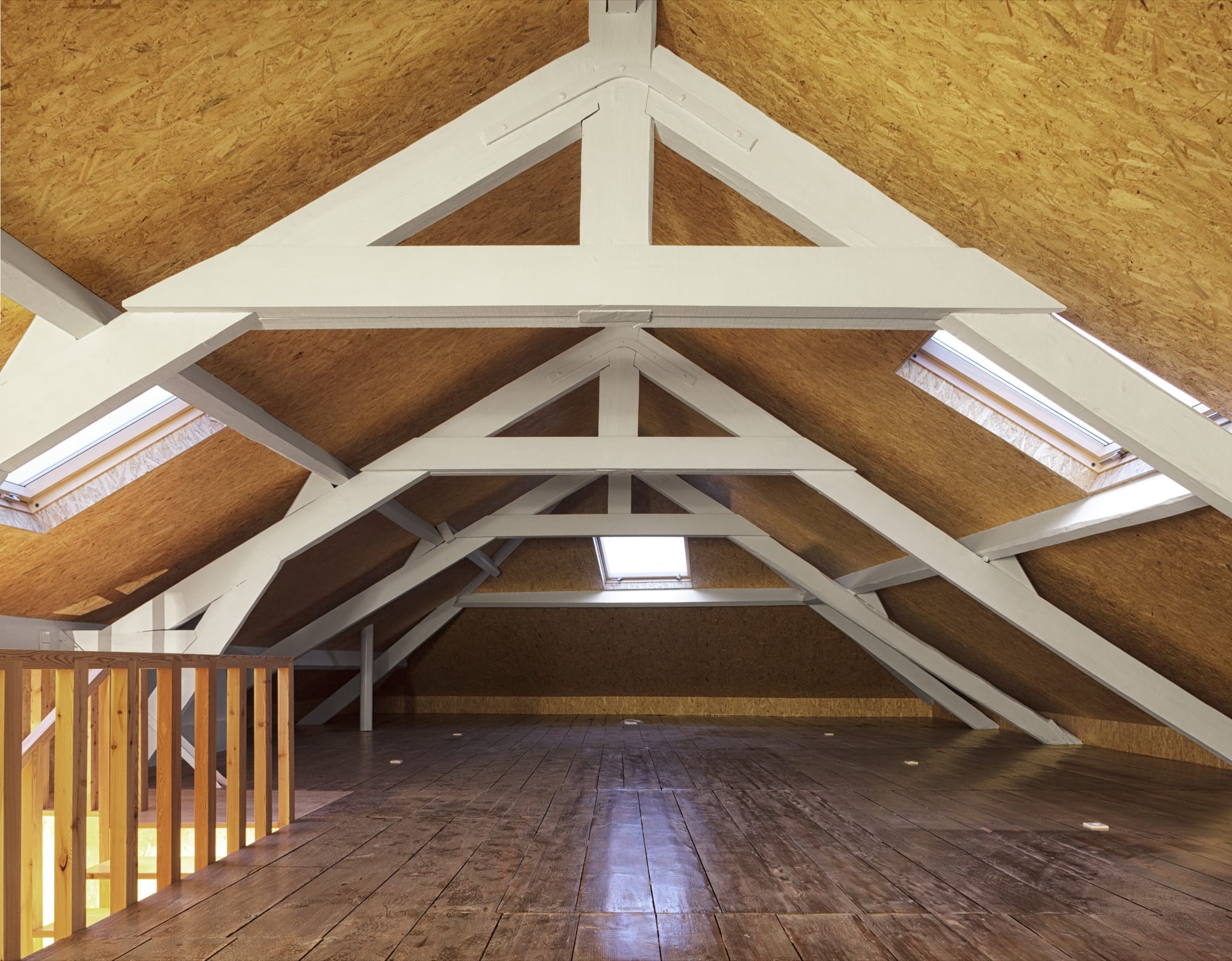

Мансардные окна являются одним из вариантов вентиляции.

Правильная вентиляция чердачного помещения сохранит холодный чердак от деструктивных процессов.

Тип организации системы вентиляции холодного чердачного помещения зависит от типа кровли, ее площади, концентрации влаги в воздухе помещений, состояния пароизоляции кровельной конструкции. Но это также влияет на выбор метода и материала, из которого сделана кровля.

Существует примерное деление материала на твердый и мягкий. Глиняная и металлочерепица – жесткие материалы, но каждый из них имеет свои особенности. Первый — очень хрупкий материал, а второй — листового типа, подвержен коррозии в местах разрушения защитного покрытия.

Вентиляционная конструкция

Для создания нормального воздухообмена, предотвращения скопления конденсата, потери тепла необходимо спроектировать необходимые элементы. Конструктивные особенности разных типов крыш домов, разных материалов имеют свои особенности в организации вентиляции.

Вентиляция подкровельного пространства холодного чердака

Для обеспечения регулировки системы вентиляции холодного чердака стропила и обрешетка не должны быть закрыты. Воздухообмен может быть обеспечен благодаря зашивке зазоров.

Функциональная система воздухообмена основана на создании зазоров около 4–5 см. Свободную циркуляцию воздуха в подкровельном пространстве можно обеспечить с помощью обрешетки. Так можно создать вентиляцию кровли из профнастила, ондулина, металлочерепицы.

Кровля, покрытая шифером или ондулином, исключает необходимость в вентиляционных отверстиях. Циркуляция воздуха происходит между волнами кровельного материала. Однако металлочерепица способна накапливать конденсат, поэтому необходимо использовать пароизоляционную пленку.

Эта перфорированная мембрана способствует исключению попадания влаги в стропильную систему, а так же утеплитель способен пропускать пары с чердака. Пока не образовался конденсат, их выносит воздух. На крышах этого типа делают коньковые форточки для обеспечения регулярной тяги для проветривания.

Для скатной крыши необходимо сделать зазор между стропильной системой и кровлей. Если все сделано правильно, может быть достигнута спонтанная тяга за счет разницы в высоте. Устройство двускатной крыши начинается с размещения вентиляционных каналов во фронтонах.

В совокупности площадь отверстия должна составлять 0,2 процента от общей площади крыши. Можно использовать свободное шитье скосов.Для равномерного проветривания мансарды скатной крыши зазоры должны быть небольшими.

Слуховые окна — распространенный способ организации вентиляции чердака

Слуховые окна могут быть каменными во фронтонах. Это один из распространенных способов организации вентиляции чердака, но он немного сложнее установки конька. Но нет необходимости создавать систему щелей, отверстий, форточек. Нужно соблюдать правила:

размер окон — от 60Х80;
место — напротив фронтонов;
соблюдение равного расстояния от сторон конструкции, конька, карниза;
зазор между ближайшими окнами — от 1 м;
можно установить окно в вентиляционную решетку.

Вентиляция холодной шатровой кровли

Вентиляция холодного чердака вальмовой крыши, шатровой, производится по другому способу. Дома с вальмовой и вальмовой крышами не имеют фронтонов. Зазоры для притока воздуха необходимо делать по всему периметру. Каждый из скатов должен вентилироваться. Вам нужно сделать два типа отверстий.

Входы в подшивку, выходные наверху, у хребта. Подшивка древесины может быть выполнена с зазорами в несколько миллиметров. Если подшивка при монтаже была выполнена без зазоров, можно использовать пластиковые панели с отверстиями, так называемые софиты.

При плотно собранной подшивке используются решетки с ячейками 5 см. Они располагаются по длине ветрового свеса на расстоянии 90 см. В соответствии с типом крыши шаг может быть разным. Верхний терминал устанавливается наружу.

Вентиляция холодного чердака металлическая

Холодный чердак, облицованный металлочерепицей, требует обработки деревянных элементов конструкции антисептиком. Для стропил не используется пароизоляция, их оставляют открытыми.

Для организации свободного доступа воздуха к деревянным конструкциям обрешетку необходимо крепить через промежутки. Пространство под металлочерепицей достаточно хорошо продувается воздухом, но при этом образуется конденсат. Поэтому под кровлю рекомендуется использовать рулонную гидроизоляцию.

При покрытии из металла или шифера можно установить классический конек, который является универсальным методом, позволяющим очень быстро и недорого получить вентиляцию.

Для этого используется коньковая доска, разделяющая два ската крыши.Площадь коньковых форточек должна быть равна площади вентиляционных щелей на карнизах.

Вентиляция стропильной крыши холодного чердака из профнастила

Организация воздухообмена с таким покрытием осуществляется естественным способом. В районе карниза поток воздуха проникает в пространство под настилом. Далее воздух поступает до гребня, и выбрасывается.

Покрытие в виде стального профнастила имеет преимущество меньшей стоимости, но имеет существенный недостаток – подверженность коррозии из-за образования конденсата.

Рубероид можно использовать для создания гидроизоляционного ковра.

Вентиляция холодного чердачного помещения осуществляется путем укладки вентиляционных ламелей на слой гидроизоляционного ковра; можно использовать кровельный материал. Ближайшая к карнизу нижняя обвязка должна иметь наибольшую толщину (процентов 50) по сравнению с остальными.

Гидроизоляция не должна доходить до конька крыши, чтобы пары могли беспрепятственно выходить. Этот тип крыши должен быть оснащен элементами в виде форточек, вентилируемого конька, аэраторов или дефлекторов.Конек герметизирован системой «верхний валик» для предотвращения проникновения воды извне.

Другие типы покрытий

Черепаха, клапан можно сделать с гибким типом крыши. Черепица – мягкий материал. Пытаясь придать ему прочность, покрытие укладывают на бетонное основание, либо под него устанавливают сплошную обрешетку. Но тогда проигрывает система вентиляции.

Избыток поступающей влаги приводит к расслоению материала, его отслоению от основания.Такая разгерметизация кровли приводит к тому, что кровля протекает. Поэтому необходимо делать зазоры в обрешетке. Для керамической кровли подходит специальный клапан.

Современные методы вентиляции

Кровельный аэратор — вентиляционный канал, новый способ освободить подкровельное пространство от лишней влаги. Они помогают создать правильный воздухообмен в холодном чердачном помещении, если естественной вентиляции недостаточно.

Устройство похоже на трубу, в которой за счет внешнего движения ветра создается область пониженного давления.Технология действия основана на использовании разницы давлений между наружным воздухом и подкровельным пространством.

Аэраторы точечные применяются для обеспечения вентиляции локальных участков кровли. Для создания общеобменной вентиляции применяют аэраторы непрерывного действия по всей длине кровли. Точечный тип аэраторов в зависимости от места установки делится на скатные и коньковые.

Вентиляция холодного чердака в частном доме необходима для защиты его конструкции от преждевременного разрушения.Поэтому нужно заранее определиться с типом мансардного этажа. Позаботиться о вентиляционных элементах кровли необходимо непосредственно при строительстве дома.

Чтобы служба стропильной системы прослужила как можно дольше, а микроклимат в доме был в норме, рекомендуется заниматься хорошей вентиляцией.

Чтобы обеспечить комфортное проживание в частном доме, нужно сделать его теплым. Поэтому при планировании здания пристальное внимание уделяется воздухообмену и поддержанию нужной температуры внутри помещения.

Во избежание появления многих неприятностей (появление конденсата, деформация дома) необходимо грамотно продумать устройство вентиляции чердачного помещения

Причины образования конденсата

нет хорошей вентиляции;
крыша не имеет качественной теплоизоляции;
неправильная пароизоляция, гидроизоляция;
Брак в стройматериалах.

Методы вентиляции

Есть несколько способов вентиляции подкровельного пространства:

изготовление слуховых окон на чердаке;
создание вентиляции конька двускатной крыши, что хорошо и для мансарды;
карнизного типа вентиляции;
коньки специальной формы;
использование отдельных элементов с отверстиями для вентиляции;
;
наличие вентиляционных зазоров, существующих изначально или сделанных при реконструкции кровли.

Мансардные окна — один из вариантов вентиляции.

Правильная вентиляция чердачного помещения сохранит холодный чердак от деструктивных процессов.

Вентиляционная конструкция

Вентиляция подкровельного пространства холодного чердака

Слуховые окна — распространенный способ организации вентиляции чердака

размер окон — от 60Х80;
место — напротив фронтонов;
соблюдение равного расстояния от сторон конструкции, конька, карниза;
зазор между ближайшими окнами — от 1 м;
можно установить окно в вентиляционную решетку.

Вентиляция холодной шатровой кровли

Вентиляция холодного чердака металлическая

При покрытии из металла или шифера можно установить классический конек, который является универсальным методом, позволяющим очень быстро и недорого получить вентиляцию.

Вентиляция стропильной крыши холодного чердака из профнастила

Гидроизоляция не должна доходить до конька крыши, чтобы пары могли беспрепятственно выходить. Этот тип крыши должен быть оснащен элементами в виде форточек, вентилируемого конька, аэраторов или дефлекторов. Конек герметизирован системой «верхний валик» для предотвращения проникновения воды извне.

Другие типы покрытий

Черепаха, клапан можно сделать с гибким типом крыши. Черепица – мягкий материал. Пытаясь придать ему прочность, покрытие укладывают на бетонное основание, либо под него устанавливают сплошную обрешетку.Но тогда проигрывает система вентиляции.

Избыток поступающей влаги приводит к расслоению материала, его отслоению от основания. Такая разгерметизация кровли приводит к тому, что кровля протекает. Поэтому необходимо делать зазоры в обрешетке. Для керамической кровли подходит специальный клапан.

Современные методы вентиляции

Устройство похоже на трубу, в которой за счет внешнего движения ветра создается область пониженного давления. Технология действия основана на использовании разницы давлений между наружным воздухом и подкровельным пространством.

Вентиляция холодного чердака в частном доме необходима для защиты его конструкции от преждевременного разрушения. Поэтому нужно заранее определиться с типом мансардного этажа. Позаботиться о вентиляционных элементах кровли необходимо непосредственно при строительстве дома.

Вентиляция холодного чердака: важные нюансы качества

При моделировании мансарды в частном доме необходимо создать хорошую вентиляцию.Правильно установленная вентиляция на холодном чердаке важна для обеспечения здорового микроклимата в помещении под крышей вашего дома. При недостаточной аэрации срок службы конструкции значительно сокращается.

Нужна ли вентиляция на холодном чердаке

Никакая герметизация дома не может полностью изолировать пар от жилого помещения до чердака. По закону термодинамики теплый воздух поднимается вверх, а пар в любом случае находит выход. Плиты в основном изготавливаются из дерева.При скоплении влаги на деревянных поверхностях образуется естественная среда для развития различных вредоносных микроорганизмов, плесени. Появляются неприятные затхлые запахи и ощущение сырости. В целом создается нездоровый микроклимат в помещении.

Перепады температур способствуют постоянному образованию конденсата и при отсутствии вентиляции на холодном чердаке происходит быстрый износ конструкции.

Причины появления конденсата:

отсутствие хорошей вентиляции;
нарушение утепления кровли;
недостаточная гидроизоляция;
отсутствие вентиляционных каналов;
Брак в стройматериалах.

Вентиляция, выполненная в соответствии с техническими регламентами, защищает здание от повреждений.

Холодный чердак — нежилое помещение под крышей здания без декоративной отделки. Вопрос вентиляции важно решить при создании проекта дома, при планировании особенностей конфигурации крыши.

Функция вентиляции — зависит от выбранных материалов

Основной задачей вентиляции холодного чердака является постоянный воздухообмен.Для оптимального достижения этой цели необходимо оценить качество и тип используемого кровельного материала. Каждый из них имеет свои особенности.

Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнообразными изгибами на чердак и также свободно выходит наружу.

При создании вентиляции холодного чердака из металлочерепицы важно укладывать пароизоляционную пленку, так как образуется конденсат. Металлочерепица вентилируется через коньковый затвор.Для двускатной крыши вентиляционные каналы располагаются на фронтонах. Качественная вентиляция осуществляется с равномерным распределением зазоров.

Есть нюансы при монтаже вальмовой крыши. При этом вход должен располагаться в подшивке, а выход – возле конька. Крыша такого типа четырехскатная, фронтонов нет.

При работе с черепицей требуется установка вентилируемого конька, для классической «керамики» — кровельного клапана.

При использовании свесов деревянных брусков в подшивке следует соблюдать интервал в несколько миллиметров.При шитье пластиком в элементах делают отверстия. Подшивка называется софитом.

Можно ли убрать вентиляцию — холодный чердак

Правильный воздухообмен необходим для:

избегать скопления паров, выходящих из дома;
защитить деревянный каркас мансарды от влаги;
противодействуют образованию грибка;
поддерживают постоянную температуру.

При условии создания вентиляции чердачного помещения — холодного чердака
от дома накопление влаги неизбежно.На неутепленных крышах быстро образуется толстый слой конденсата. Даже если бы крыша была утеплена, конденсата избежать не удалось, но в этом случае стены дома стали бы мокрыми.

Часто возникает вопрос: можно ли вывести вентиляцию на холодный чердак?

Выводить можно, но такой вид вентиляции является неправильным решением и приводит к нарушению микроклимата чердачного помещения, повреждению деревянной конструкции, постепенному загниванию, неизбежному износу.

Установить необходимые вентиляционные элементы для защиты форточек от мусора, листьев веток и насекомых — на коньках, карнизах, коньках, ендовах.
Защита вентиляционных зазоров от пыли.
Независимо от характеристик кровли площадь вентиляционных каналов должна быть 400-500 см2/м2.
Проверьте, не пережаты ли вентиляционные каналы во избежание образования конденсата из-за недостаточной циркуляции воздуха.
Использовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
Избегайте значительного расширения зазора, так как возникающая турбулентность снижает воздухообмен под крышей.
Обеспечить вентиляционную изоляцию на чердаке, чтобы трубы вентиляционной системы не подвергались воздействию перепадов температур и могли бесперебойно функционировать.

Вентиляция холодного чердака скатной крыши частного дома своими руками: окна или вывод через фронтоны + Фото

Никого не удивляет необходимость обязательного утепления чердачного помещения для создания комфортного микроклимата в доме.Многие люди даже не задумываются об устройстве в этом помещении правильной системы вентиляции. А ведь качественная вентиляция мансарды помогает поддерживать там микроклимат, предотвращает появление грибков, гнили и плесени, увеличивает срок службы кровельной конструкции. Правильно рассчитанная и продуманная вентиляция не менее важна, чем грамотная паро- и теплоизоляция.

Чердачное помещение: необходимость вентиляции

Проект системы вентиляции является наиболее важной частью проекта.Вентиляция участвует в теплообменных процессах всего жилого дома.

В жаркое время года крыша может нагреваться более чем на сто градусов, и нагретый горячий воздух поступает в дом, усугубляя в нем жару. В холодное время могут появиться другие проблемы. Охлажденный воздух образует на утепленных потолках капли конденсата: эта влага негативно влияет на деревянные элементы.

Даже базовая вентиляция может предотвратить преждевременное повреждение стропил.

Чердачное помещение: вентиляция

В разных зданиях бывают разные типы мансард: они имеют разное назначение, соответственно отличается их устройство и отделка.По основному признаку чердаки делятся на два основных типа – теплые и холодные. Последний тип более традиционен. В этом случае система кровельных конструкций никак не защищена, так как утепляется только потолок. У другого типа есть только одна важная цель – правильно защитить инженерные коммуникации.

Холодный чердак: вентиляционное устройство

В холодном помещении чердака должна быть регулируемая вентиляция. Для его обустройства стропила и обрешетки оставляют нераскрытыми.Хорошая альтернатива – специальная подкладка с зазорами для свободной циркуляции воздуха. Если в качестве кровли используется шифер или ондулин, и там нет паро- и ветроизоляционных пленок, то о специальном устройстве вентиляции на чердаке можно не беспокоиться.

Вентиляционное устройство подкровельного пространства на крыше

Между отдельными волнами кровли воздух поступает в подкровельное пространство и беспрепятственно выходит наружу .

Металлочерепица тоже способна проветриваться сама по себе, но при этом может образовываться конденсат, поэтому использование изолирующей пленки в этом случае обязательно.

При двускатной крыше вентиляционные каналы располагаются во фронтонах. Неплотно расположенные свесы могут стать достаточно эффективным способом решения проблемы.

Узкие щели, равномерно распределенные, будут способствовать качественной вентиляции всего чердачного помещения.

Но если обшивка слишком плотная, или в случае, когда фронтоны каменные, в стенах придется делать отверстия. Рационально будет расположить их на противоположных сторонах, тем самым обеспечив исключение очагов застоя. Суммарная S (площадь) вентиляционных каналов должна составлять 0,2% от площади всего этажа.

Вентиляционная решетка крыши

Возможен и другой вариант, позволяющий сэкономить. Предполагает установку типовых вентиляционных решеток, одна из которых регулируемая, другая направлена своими отверстиями вниз. Москитная сетка защитит их от насекомых.

Если мы имеем дело с вальмовой крышей, то устройство вентиляции будет выполнено иначе.Внизу, в подшивке, сделан вход, а вверху, у конька, выход. В случае, когда подшивка свесов выполнена из дерева, балки не обязательно ставить вплотную, между ними может быть зазор в несколько миллиметров. Если сшивка производилась пластиком, то все составляющие должны иметь отверстия. Такие панели называются прожекторами.

Возможно, биндер собран довольно плотно. Что делать в этом случае? Для этого выпускаются специальные решетки, оснащенные сеткой.Они имеют диаметр пять сантиметров: их размещают через каждые 0,8 метра, по всей длине ветрового свеса. Для пробивки отверстий используйте дрель с подходящим (круглым) сверлом. Верхний вывод делается сверху.

Как работает вентилируемый конек на крыше дома

В целом виды вентиляции во многом зависят от типа кровли. Например, классический конек подходит для шифера и еврошифера. При упругой гибкой кровле с успехом используется вентилируемый конек или черепаха.Также для керамической плитки используется специальный клапан.

Металлочерепица прекрасно вентилируется при помощи стандартного конька. Надо сказать, что гребень — это не просто экономически выгодная замена клапана. Это также отличный способ получить систему вентиляции в кратчайшие сроки.

Иногда используются специальные мансардные окна, с решетками или с остеклением, но их проектирование представляет собой довольно сложную задачу, требующую теоретических знаний и практических навыков.

Теплый чердак: вентиляция

В современных системах отопления естественная циркуляция практически не используется. Другими словами, если вы планируете превратить мансарду в мансарду, крыша должна быть полностью вентилируемой. Для крыши из гибкой черепицы или листового материала придется оборудовать специальную вентилируемую зону: на стропила пришивается контррейка.

Для металлических крыш целесообразно использовать ветрозащитную пленку . Шиферная крыша может обойтись без контробрешетки, так как воздух должен свободно проходить снизу вверх. Вход устроен в подшивке, выход наружу происходит через конек.

Чердак должен вентилироваться так же, как и другие помещения. Воздух поступает через окна (возможно устройство клапанов ВТК), а выходит из дома через вентиляционные отверстия. Если в стенах они отсутствуют, то грибки (аэраторы) делают на месте вытяжки, на крыше.

Вентиляция чердака в доме: правда и вымысел

Вопросы качественной вентиляции чердака обросли слухами и домыслами. Какие факты о правильной вентиляции справедливы, а какие нет?

Выходит ли тепло через чердак частного дома

Правда ли, что зимой теплый воздух выходит из дома через вентиляционные каналы? Считается, что работа вентиляции в холодное время года только мешает обогреть жилище.На самом деле маловероятно, что дыры являются причиной. В случае, когда жилище долго нагревается, а потом быстро остывает, виновата не вентиляция, а утеплитель. Надо сказать, что не слишком качественный утеплитель способен пропускать влажный воздух на чердак. Следствием этого явления часто является образование капель конденсата, которые, в свою очередь, вызывают порчу и гниение древесины полов.
Правда ли, что вентиляция нужна только в жаркую погоду? Существует поверье, что проветривание необходимо только летом, когда сильно повышается температура. На самом деле это не так. Если не проводить вентиляционные мероприятия зимой, это чревато образованием сосулек, развитием грибков и плесени.
Правда ли, что размер вентиляционных отверстий не имеет значения? Это тоже заблуждение. Не стоит обустраивать каналы «на глазок», так как велика вероятность, что эффективность такой системы будет стремиться к нулю. Воздухы должны относиться к этажам как один к пятистам.

Особое внимание следует уделить отверстиям, расположенным вдоль конька крыши.Традиционно их размещают как можно ближе к коньку.

Система вентиляции должна быть достаточно стабильной, чтобы выдерживать любые климатические условия.

Важным условием качественной вентиляции является установка форточек внутри чердака, между стропилами. Отверстия должны быть сделаны для предотвращения воздушных заторов или засоров.

Непрерывные софиты можно установить под самым карнизом. Они должны быть снабжены защитной сеткой. Предпочтительны отверстия из алюминия или пластика, не вызывающего коррозию.

Хорошо использовать потолочный вентилятор снаружи для вытяжки воздуха. Расстояние между вентилятором и приточной системой должно составлять восемь метров.

Для установки приточной вентиляции нужно выбрать наиболее чистый участок помещения.

Для охлаждения и нагрева воздуха установлен специальный рекуператор.

Вентиляционные трубы должны быть закрыты диффузорами или решетками.

Специальные мансардные окна имеют не только большое функциональное значение, но и служат для украшения строения.

Вентиляция чердака в частном доме: делаем правильно

Вентиляция подкровельного пространства необходима для создания сбалансированного микроклимата под кровлей. Это также жизненно важно для правильного и длительного использования всей подкровельной конструкции. На сегодняшний день на рынке представлено множество решений для вентиляции. Самые эффективные и распространенные способы, как это сделать, мы и рассмотрим здесь.

Зачем нужно проветривать чердак

Грамотно обустроенная своими руками вентиляция мансарды позволяет устранить конденсат, появляющийся на элементах кровельного пирога. При проветривании обеспечивается приток воздуха, точно удаляющий остаточную влагу. Благодаря удалению этой влаги увеличивается срок службы всех деревянных конструкций, которыми очень богат кровельный пирог.

Кроме того, есть еще две сезонные функции для проветривания :

Зимой правильно организованная вентиляция позволяет эффективно бороться с обледенением, особенно на карнизах. Из-за плохой вентиляции может появиться иней, в результате лишнее тепло будет превращаться в конденсат, а это, в свою очередь, в наросты льда.
Летом движущийся поток воздуха будет способствовать некоторому охлаждению кровельных материалов, что особенно актуально для битумсодержащих материалов.

Способы создания чердачной вентиляции

В первую очередь обеспечивают приток воздуха, как правило, в свес крыши. Чтобы сделать вентиляцию мансарды своими руками, в большинстве случаев используют перфорированные софиты. Они устанавливаются в нижней части свеса крыши, а перфорация позволяет беспрепятственно проникать воздушным потокам, но задерживает возможное проникновение различных насекомых.

Софиты
сочетают в себе должную декоративность и функциональность, что делает их наиболее популярным решением для подачи воздуха на чердак.

Вентиляция чердака в частном доме тоже нуждается в притоке воздуха. Для этого имеются следующие элементы :

конек вентилируемый;
инерционные турбины;
электровентиляторы;
кровельные аэраторы.

Кровля по всему периметру должна иметь вентиляционный зазор не менее 40-50 мм.Это расстояние часто обеспечивает ширину обрешетки, что позволяет воздуху свободно циркулировать под кровлей. Этот способ, например, подходит для крыш из металла, профнастила или ондулина. Форма этих кровельных материалов позволяет воздуху легко проходить под ним и обеспечивает вентиляцию.

Площадь вентиляционных каналов должна составлять 0,2 % от общей площади вентилируемого помещения.

При использовании мягких материалов для кровли контробрешетку делают не сплошной, а с изломами . Это позволяет воздуху обходить наиболее проблемные и сложные участки подкровельного пирога. .

На наиболее проблемных участках кровли, например, для ендов или вальм, требуется точечная вентиляция, которая обеспечивается аэраторами или турбинами.

Вентиляция холодного чердака

Вентиляцию холодного чердака легко сделать своими руками. Для этого потребуются знания немного теории и некоторые практические навыки. Обеспечение достаточной вентиляции на холодном чердаке не вызовет особых затруднений благодаря большому объему воздуха и отсутствию препятствий для нормальной циркуляции воздуха.Воздухообмен может осуществляться через карнизы, коньки и коньки крыши, а также фронтонные окна и решетки.

Для двускатных крыш вентиляция холодных чердаков производится либо через фронтоны, либо через неплотно прилегающую деревянную подшивку карниза. Если фронтоны каменные, то в них можно сделать отверстия для слуховых окон с вентиляционными решетками.

Мансардные окна должны быть установлены на противоположных сторонах, чтобы обеспечить достаточную вентиляцию чердака.

Есть и альтернативный, более экономичный вариант. Для этого устанавливаются стандартные вентиляционные решетки (фронтонные форточки), одна из которых регулируемая, а другая обращена вниз с форточками. Для защиты от насекомых такой гриль оснащен защитной москитной сеткой.

Вальмовые крыши

не имеют фронтонов из-за особенностей формы их конструкции, поэтому для них существует еще один вариант обеспечения вентиляции на чердаке — с помощью карнизов.Воздух будет проходить через обшивку крыши и выходить из вершины конька. Если подшивка сделана из дерева своими руками, то между брусками оставляются небольшие зазоры для прохода воздуха. При обшивке карниза пластиковыми софитами такая процедура не нужна, ввиду наличия на элементах заранее сделанных отверстий – перфораций.

Воздух выбрасывается сверху, через конек крыши. Его конструктивные особенности зависят от типа используемого кровельного материала. Как правило, у любого производителя кровельных материалов есть свои готовые и практичные решения. !

Эндоу (водосточные желоба) – один из проблемных и сложных участков кровли. Для нормального проветривания чердачного помещения вдоль прохода ендовы размещают точечные аэраторы. Однако этот способ приемлем для крыш с углом ската 45° и более. … На пологих крышах велика вероятность скопления снега в ендовой зоне и поэтому такая вентиляция зимой становится малоэффективной.Бороться с этим можно, установив принудительную вентиляцию – инерционные турбины, крышные электровентиляторы или используя высокие насадки, которые не будут засыпаться снегом.

Устройство вентиляции теплого чердака

Вентиляция теплого чердака (чердака) сложнее. Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляционного и теплоизоляционного материала должно быть не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатная плита, то необходимо учитывать ее дальнейшее увеличение в объеме на 10-30% от исходного состояния.

Если глубины стропил недостаточно для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту увеличивают с помощью досок или реек. Но, как вы понимаете, этот тип вентиляции достаточно сложен для крыш сложной формы. Поэтому в последнее время специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться непосредственно на утеплитель и пропускать влагу только в одном направлении.

Вентиляционное пространство создается за счет установки реек, толщина которых должна быть не менее 40-50 мм.Воздух для вентиляции забирается через софиты или другие элементы на карнизе крыши, а его естественный выход происходит через конек крыши.

Варианты чердачной вентиляции на выбор

Внимание! Система воздухообмена чердака состоит из форточек, которые могут быть двух видов (коньковые, карнизные). Можно использовать вентилятор, он размещен на крыше. В кровле часто можно встретить отверстия, служащие вентиляцией чердака, мансардного этажа или вентиляционного канала.

Аэраторы кровельные — вытяжные выходы (воздушники) подкровельного пространства, облегчающие выпуск влажного воздуха наружу. Аэратор представляет собой трубу с грибовидной головкой.Их устанавливают на скатных крышах, особенность такой крыши в том, что циркуляция ветровой массы под кровлей осуществляется за счет разницы температур и перепада давления. Через карнизные аэраторы воздух поднимается снизу вверх и выбрасывается через аэраторы, расположенные на коньке.

Типы аэраторов

Аэраторы точечные (воздушники) — устанавливаются на коньках (коньковых), а также скатных, которые устанавливаются на скатах кровли, на определенной площади.Они различны по форме, но чаще встречаются в виде шляпки гриба, внутри которой встроен веер.
Аэраторы непрерывного действия (воздушники) — имеют продолговатую форму и непрерывно тянутся по коньку. Благодаря отверстиям воздух будет циркулировать по всей крыше. Вентиляция такого типа визуально скрыта, так как сверху закрыта крышей. Кстати, при покупке кровли можно сразу подобрать подходящий аэратор.

Приточно-вытяжная вентиляция чердака в частном доме происходит через аэраторы (карнизные и коньковые) в скатной кровле. Причем карнизы устанавливаются не с одной, а с двух сторон карниза. Они представляют собой зазор диаметром 2,5 см между стеной возводимого здания и кровлей.

При установке точечных аэраторов диаметр отверстия должен быть не более 10 мм. Хотя все зависит от уклона крыши, если он 15 градусов, то отверстие может быть и 25 мм. Если аэраторы установлены на скате крыши, к ним крепятся решетки и сетки. Коньковые аэраторы можно сделать сплошными, а можно установить через каждые 6 м (флюгер).

Вентиляция чердака через мансардные окна

Многие кровельщики считают этот вид вентиляции малоэффективным, так как не может обеспечить вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить мансардные окна на противоположных сторонах крыши. Оптимальные размеры окна должны быть 800 х 600 мм. Для начала деревянный корпус фиксируется к стропилам с помощью стоек. Потом обшил крышей. Последним этапом является установка пакета укладки в оконную раму.

Следует внимательно осмотреть стык между кровлей и рамой слухового окна, нужно убедиться, что нет зазоров, поэтому на это место крепится полоса кровельного металла. Окно не размещают возле конька, а также карниза крыши. Окна рекомендуется устанавливать на расстоянии 1 м друг от друга; они могут быть оснащены вентиляционной решеткой из полимерных материалов.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша — это конструкции в виде классической двускатной крыши, с торцевой части крыши добавляются еще 2 дополнительных ската.Этот тип крыши делится на:

полувальмовые;
;
ломаная линия.

Каждый тип кровли имеет свои особенности вентиляции на чердаке. Например, к вальмовой крыше нельзя применить правила проветривания двускатной крыши. Для этого типа кровли делают 2 отверстия (вход в подшивку и выход возле конькового бруса). Если крыша имеет уклон больше 45 градусов, циркуляция воздушных масс осуществляется за счет разницы температур. При малом уклоне вентиляция осуществляется механическими устройствами (вентиляторами), турбинами.

Тип кровельного материала также имеет большое значение. Так, если крыша покрыта шифером, то на чердаке нет необходимости устанавливать дополнительную вентиляцию. Ветровые массы будут беспрепятственно проникать на чердак. Монтаж вентиляции осуществляется, если крыша оборудована металлочерепицей, потому что под ней укладывается пароизоляция из пленки.

Важно! Обрешетку и стропила изнутри утеплителем не обшивают, ведь вентиляция холодного чердака в частном доме защищает их от воздействия факторов внешней среды.Обрезную доску можно использовать для обшивки деревянных балок. Однако в коже необходимо делать небольшие зазоры, которые будут пропускать воздух.

Можно ли вывести вентиляцию на холодный чердак

Чтобы ответить на такой запрос, еще раз вспомним о роли правильного воздухообмена. Вентиляция на чердаке предназначена для решения следующих задач:

предотвращает скопление паров, образующихся в доме;
защищает утеплитель от образования грибка, а также основные элементы кровли от разрушения под воздействием влаги;
помогает поддерживать постоянную температуру на чердаке.

Если вывести вентканал из дома на холодный чердак, то в его пространстве будет скапливаться влага. В результате деревянные конструкции постепенно начнут гнить и нуждаются в замене. Одним словом, на холодном чердаке убирать домашнюю вентиляцию недопустимо.

В чем особенности расчета форточки

Вентиляция на чердаке частного дома своими руками рассчитывается с учетом ряда параметров:

чердачное помещение;
видов утеплителей, которые применялись в строительстве;
объем теплого воздуха, поступающего из жилых помещений.

Щелевые вентиляционные отверстия играют ключевую роль в обеспечении вентиляции чердака. Отношение их площади к площади чердака составляет 1:500. При этом площадь прохода воздуха не может быть меньше 0,05 м.

Внимание! Важную роль играет высота скатов крыши. Например, есть стропила длиной 20 м. Тогда площадь вентиляционных щелей на карнизном свесе составляет 400 кв.см/м. Другой пример: стропила длиной 7 м получаем площадь 200 кв.см/м. Вывод: Суммарная площадь проемов, через которые поступают приточные ветровые массы, меньше суммарной площади вентиляционных выходов.

При устройстве кровли возможны ошибки, поэтому расчеты следует производить с запасом в 5 см. Эти советы относятся к стандартной двускатной крыше.

Каковы особенности утепленной крыши

Нужна ли вентиляция на холодном чердаке, если планируется утепление чердака для обустройства мансарды? При выполнении утепления необходимо придерживаться следующих основных правил:

Расстояние между утеплителем и гидроизоляцией должно быть не менее 30 см.Это правило необходимо учитывать при укладке кровельного «пирога».
Для утепления минеральной ватой необходимо оставить небольшое пространство, так как со временем объем утеплителя увеличится на треть. С помощью реек можно увеличить длину стропил.
Диффузионные мембраны необходимы при сложной конструкции кровли. Монтаж можно производить прямо на утеплитель.
На обрешетке высота балок должна быть не менее 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Вентиляция холодного чердака в частном доме существенно отличается от обустройства вентиляции при утеплении чердака. Чтобы вентиляция работала как положено, необходимо рассчитать прочность элементов кровли. Софиты лучше монтировать из алюминия или пластика, так как такие панели не боятся коррозии. Воздух между стропилами необходим для того, чтобы на чердаке не было промерзания и образования инея. Чтобы не засорять вентиляционные отверстия, необходимо защитить их сеткой или решеткой.Рекуператор позволит регулировать температуру внутри чердачного помещения.

Мансарда — нежилое помещение под крышей в частном доме. В старых деревянных домах часто хранится старая одежда и ненужный хлам. Многие домовладельцы перепланируют мансарду под жилое помещение. В обоих случаях необходимо сделать вентиляцию – холодный и теплый чердак. В этой статье мы расскажем, как сделать вентиляцию в частном доме своими руками, и покажем видео-инструкцию, как установить ее в двускатной и вальмовой крыше дома.

Вентиляция чердака в доме своими руками необходима для того, чтобы исключить появление грибка и плесени в помещении. Важнейшей целью этих мероприятий является исключение попадания влаги из конструкций и выветривания избыточной влаги, проникающей в помещение через перекрытия жилого этажа и конденсата с металлической кровли.

Хорошая вентиляция улучшает микроклимат на чердаке. Летом металлическая крыша сильно нагревается и находиться на чердаке становится невозможно из-за жары.В осенне-весенний период металл или профнастил образуют конденсат, увлажняя стропильную систему дома. Чтобы выветрить влагу от теплоизоляции и охладить отапливаемый чердак, это пространство необходимо проветривать.

Нужна ли вентиляция на холодном чердаке в частном доме

Однако зимой следует ограничить поступление холодного воздуха на чердак, чтобы уменьшить теплопотери дома. Поэтому вентиляцию холодного чердака следует регулировать (форточки на зиму закрывать).Если делали, то вентиляция на чердаке частного дома своими руками поможет избавиться от лишней влаги из подкровельного пространства.

Вентиляция холодного чердака в частном доме

В холодном чердаке с металлической крышей стропила лучше оставить открытыми, не закрывая их пароизоляцией. Обрешетку следует крепить с промежутками, а не встык – это уменьшит затраты и обеспечит свободный доступ воздуха к деревянным конструкциям. Если крыша дома сделана из шифера, то особых затрат от вас не потребуется.Так как на шифере и ондуллине зимой не образуется конденсат.

На металлической кровле часто образуется конденсат, поэтому необходима обработка дерева антисептиком для защиты от влаги.

Кроме того, свежий воздух под кровлей будет проникать между волнами шифера и под кромку. Вентиляция холодного чердака своими руками будет заключаться в устройстве вентиляционных отверстий на фронтонах. Пространство под металлочерепицей и профнастилом тоже проветривается, но из-за конденсата на металле под кровлю лучше укладывать рулонную гидроизоляцию.

Если частный дом имеет двускатную крышу, то во фронтонах можно устроить вентиляционные отверстия. Самый простой выход – неплотная посадка обшивки фронтона. Если фронтоны выполнены из кирпича, то следует сделать отдушину. отверстия в кладке на противоположных сторонах фронтонов. Исходя из расчета, площадь отверстий должна быть не менее 0,2% от площади чердака.

Для проветривания чердака с холодной металлической крышей можно закрыть форточки вентиляционными решетками, при этом жалюзи должны быть повернуты вниз, чтобы дождь и снег не попадали в помещение.Внутри чердака можно установить регулируемые решетки или вентиляционные клапаны, которые закроют и защитят чердак деревянного дома от ненужных теплопотерь зимой.

Вентиляция теплого чердака в частном доме

В случае теплого помещения, то вентиляцию необходимо делать в подкровельном пространстве. Для этого следует сделать зазор между утеплителем и металлической кровлей с помощью контробрешетки. Воздушные потоки должны попадать под кровлю через софит (подшивку), подниматься вверх, унося лишнюю влагу, и выходить через холодный треугольник.

Вентиляция теплого чердака обязательно должна включать устройство холодного треугольника и отверстия в софите (подшивке) кровли, как показано на фото. Если чердак планируется утеплять для зимнего проживания, то крышу следует сразу проветривать. Под металлическую кровлю, на обрешетку обязательно нужно положить влаго- и ветрозащитную пленки.

Отсутствие вентиляции на теплом чердаке приведет к тому, что влага с поверхности пароизоляционной пленки будет плохо выветриваться.Воздух под всей поверхностью крыши (между профнастилом и слоем теплоизоляции) должен циркулировать снизу вверх. При строительстве дома лучше сразу определиться с типом мансарды, чтобы в процессе строительства установить необходимые элементы.

Независимо от выполненных работ теплый чердак необходимо проветривать, если не предусмотрена система вентиляции. Аэраторы, которые устанавливаются на крышу дома, помогут вывести лишнюю влагу из отапливаемого помещения.Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как осуществляется вентиляция вальмовой крыши холодного чердака своими силами.

Вентиляция чердака вальмовой крыши

Вентиляция чердака с вальмовой крышей значительно сложнее, так как этот тип крыши является четырехскатным и не имеет фронтонов. Поэтому вход воздуха под него должен располагаться внизу в подгибке, а выход вверху у конька крыши. Если софит (подшивка) выполнен из досок или панелей ПВХ, то их можно прибить с зазором для лучшего обдува воздухом всего подкровельного пространства.

Если подшивка уже смонтирована и выполнена без зазоров, то решетки должны быть установлены через каждый 1 метр по всему периметру вальмовой крыши. Верхние воздуховыпускные отверстия делаются ближе к коньку крыши. Если крыша деревянного дома двускатная, то можно самостоятельно сделать вентиляционные отверстия на противоположных сторонах фронтонов в верхней части холодного треугольника.

Для черепицы черепаха (вентилируемый конек) может быть установлена на вальмовой крыше. Устанавливается кровельный клапан на керамическую черепицу — смотрите видео в конце статьи.Шифер и его аналоги можно вентилировать через обычный конек благодаря волнам кровельного материала. Металлочерепица и профнастил вентилируются через коньковый затвор.

Для комфортного проживания в частном доме самыми важными моментами для домочадцев являются уют и тепло. Поэтому, приступая к строительству и реализации архитектурного замысла жилого дома, необходимо максимальное внимание уделить поддержанию оптимальной температуры и организации качественного воздухообмена.При утеплении стен дома многие часто пренебрегают нежилым чердачным помещением. На самом деле вентиляция мансарды, ее правильное обустройство и утепление помогут в будущем снизить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесени или грибка, а также деформация строительных материалов. .

Причины образования конденсата на чердаке

В частном доме, как правило, имеется холодный чердак, но это вовсе не означает, что нет необходимости устраивать вентиляцию или утеплять такое помещение.В результате возникает такое неприятное явление, как образование конденсата, которое может привести к катастрофическим последствиям и нарушению комфортности проживания. Причины его появления:

Конденсат является результатом некачественных строительных работ и технических ошибок в устройстве функционирующих систем. Самая распространенная ошибка – неправильная вентиляция чердака. Многие считают ее организацию необязательной, поэтому рождаются следующие мифы:

В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых помещений.
Устройство вентиляции необходимо только летом для проветривания помещений в доме.
Размеры вентиляционных отверстий не критичны.

Специалисты утверждают, что небрежность в создании качественной системы вентиляции приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а значит, плесени, грибка и гниения стройматериалов не избежать! Даже в тех случаях, когда вентиляция слишком мала, ее эффективность равна нулю.

Нормы таковы: на каждые 500 квадратных метров чердачного помещения приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценную вентиляцию чердака круглый год, без потери тепла в уютном семейном гнездышке.

Суть вентиляции

Эффективная вентиляция чердака в частном доме, а именно беспрепятственная вентиляция и воздухообмен между подкровельным пространством и улицей, осуществляется системой точечных щелей и отверстий. Наиболее эффективны форточки в коньке крыши и под самым ее свесом. Такое расположение позволяет использовать для воздухообмена напор ветра и тепло, исходящие от потолка жилого дома. Если холодный чердак в частном жилом доме построен по всем требованиям и правилам, а вентиляция организована с учетом всех архитектурных нюансов, то в течение одного часа холодные воздушные массы успевают дважды обойти всю крышу изнутри . Вентиляция чердачного помещения в частном доме требует постоянного оттока воздуха. Для того чтобы это обеспечить, необходимы следующие элементы:

Практика показывает, что для воссоздания оптимальной и функционирующей системы воздухообмена, а также предотвращения скапливания конденсата под кровлей необходимо создать зазор 4-5 сантиметров на нем. Эту ширину могут обеспечить рейки обрешетки, способствующие беспрепятственной циркуляции воздуха в подкровельном пространстве.

Этот способ вентиляции подходит для тех крыш, которые покрыты ондулином, профнастилом или металлочерепицей. Это связано со специфической формой материалов, обеспечивающей свободный проход воздуха, а соответственно и вентиляцию. Если используется мягкая кровля, то монтаж контробрешетки осуществляется с зазорами, которые облегчают прохождение воздуха через наиболее проблемные участки.

Слуховое окно и вентиляционная система

Одним из распространенных мероприятий по обустройству вентиляции чердака в частном доме является воздухообмен, осуществляемый мансардными окнами. В этом случае можно не использовать систему отверстий, обдува и зазоров. По мнению специалистов, этот способ не отличается высокой эффективностью, но скопления конденсата в помещении не происходит. Правила следующие:

Размер таких окон должен быть не менее 60х80 сантиметров.
Установка окон осуществляется на противоположных фронтонах.
Окна располагаются на одинаковом расстоянии от карниза, сторон здания и конька.
Расстояние между двумя соседними окнами не менее одного метра.
Установка окна может осуществляться непосредственно в вентиляционную решетку на чердаке.

Этот способ воздухообмена популярен при строительстве дач и загородных домов. Но есть и недостаток у такой системы: воздух может застаиваться под слуховым окном и над ним. Но если выбрать качественные стройматериалы и правильно выполнить монтаж, в чердачном помещении не будет скапливаться конденсат.Другой, более простой способ — разместить вентиляционные отверстия. Так как же создать вентиляцию самостоятельно, без помощи специалистов?

Устройство слухового окна

В частном доме обустройство вентиляции холодного чердака можно выполнить своими руками. Свидетельством того, что скопился конденсат, является появление неприятного затхлого и сырого запаха. Нарушение комфорта для многих побуждает их немедленно браться за инструменты и приступать к устранению неполадок. Чтобы система вентиляции обеспечивала оптимальный воздухообмен, не скапливался конденсат и не происходили потери тепла, важно заранее спроектировать все элементы.Если крыша двускатная, обустройство не вызовет вопросов и проблем. После этапа планирования можно приступать к работе:

Во фронтонах сделаны форточки.
Ветровые скаты закрыты по бокам крыши деревом.
Все прорези выполнены равномерно, создавая приток воздуха по всей поверхности чердака.

Важно! Если фронтоны каменные, то щелей быть не может, и, вооружившись инструментом, необходимо сделать в поверхности пару слуховых окон.

Современные гаджеты

Одним из самых современных видов кровельных вентиляционных каналов являются крышные аэраторы. Такое устройство представляет собой обычную трубу, которая сверху закрыта «колпачком». Такие устройства устраняют конденсат, избыток влаги и застоя воздуха, создавая воздухообмен на холодном чердаке дома на высшем уровне.

Такое устройство монтируется в скате крыши, обеспечивая необходимый перепад температуры и давления при движении воздушных масс.Аэраторы – это инновационная замена коньковым вентиляционным отверстиям. Они производятся двух типов:

Модели Spot оснащены вентиляторами для оптимизации движения воздуха. Аэраторы сплошного действия представляют собой пластину, которая устанавливается вдоль конька с отверстиями. С виду они практически незаметны, но за счет масштабной площади отверстий обеспечивают интенсивный воздухообмен. Можно ли использовать такое оборудование для вентиляции чердака во всех случаях?

Установка возможна там, где предусмотрено наличие карнизных пазух.Есть и другие варианты настройки.
Уклон крыши должен составлять от 15 до 45 градусов.
Расстояние от дымохода или стены не менее 30 сантиметров.
Точечные модели устанавливаются на расстоянии 50 сантиметров от конька.

Установка кровельного аэратора

Установка кровельного аэратора на металлочерепицу Аэраторы предотвращают образование конденсата, предотвращают проникновение горячего воздуха в жаркий период, появление наледи и сосулек зимой, сырость и преждевременный износ стропил.При планировании способа вентиляции мансарды в частном доме нужно исходить из многих критериев: архитектурных особенностей строения, формы крыши, вида кровельных материалов и площади помещения. Эффективность системы зависит от качества материалов, размещения вентиляционных отверстий и правильной установки.

Чердачные вентиляционные отверстия и вентиляция — Часть 1

Чердачные и кровельные вентиляционные отверстия служат различным целям в зависимости от конструкции крыши и климата.Эти цели включают предотвращение образования ледяных запруд, сушку строительных материалов и контроль притока солнечного тепла. В холодном климате мы хотим избежать обледенения, сохраняя настил крыши холодным. Во всех климатических условиях мы хотим, чтобы вентиляционный воздух двигался к кровельному настилу, чтобы помочь сохранить наш уязвимый кровельный настил сухим. Вентиляция крыши также помогает предотвратить попадание солнечного тепла из-за повреждения материалов крыши, таких как пенопласт и битумная черепица.

Старый добрый вентилируемый чердак

Непрерывная вентиляция потолка

Самая безопасная кровельная вентиляция – двускатная крыша с вентилируемой мансардой с вентиляционными отверстиями, установленными на карнизе и коньке.
Международный жилищный кодекс (IRC) определяет один квадратный фут площади вентиляционных отверстий на каждые 300 квадратных футов площади чердака или крыши с потолочным пароизолятором и вентиляционными отверстиями. Это требование предполагает наличие сплошного карниза (софита). Высокие вентиляционные отверстия могут быть непрерывными коньковыми, фронтонными или грибовидными вентиляционными отверстиями, установленными высоко на крыше. Непрерывный коньковый вентиляционный канал является наиболее эффективным из этих вариантов. Без ингибитора испарения для IRC требуется один квадратный фут вентиляционного отверстия на каждые 150 квадратных футов поверхности чердака или крыши.
По данным IRC, размещение 40–50% площади вентиляционных отверстий возле карнизов, а остальная часть в виде непрерывных вентиляционных отверстий на потолке обеспечивает наиболее эффективную вентиляцию.

Причины образования ледяных запруд

Утепленная и невентилируемая крыша, известная как горячая крыша, может стать причиной обледенения. Прохудившийся потолок под вентилируемым чердаком также может стать причиной обледенения.

Когда часть или весь настил крыши нагревается зимой из-за теплового потока из помещения, снег тает на крыше. Таяние снега на крыше происходит несколькими способами.

Теплый воздух просачивается через потолок и нагревает часть крыши поблизости
Недостаточная изоляция чердака приводит к тому, что весь чердак становится теплым
Крыша невентилируемая
Сложные элементы кровли не имеют вентиляции: слуховые окна, вальмы, ендовы, фонари.

Когда талая вода достигает более холодной поверхности крыши над карнизом, она снова замерзает, вызывая разрушительные ледяные заторы. Карнизы остаются холодными из-за их открытого свеса. Очевидно, что это проблема только в климате с холодными снежными зимами.
Холодный наружный вентиляционный воздух охлаждает хорошо проветриваемый настил крыши, проходя от нижних вентиляционных отверстий к высоким вентиляционным отверстиям. Холодная крыша предотвращает таяние снега и ледяные заторы. Тот же наружный вентиляционный воздух высушивает сырость в настиле крыши или изоляции в более теплую погоду.

Ветрозащитные чердачные форточки

В регионах с сильным ветром для вентилируемой крыши могут потребоваться специальные вентиляционные отверстия, предназначенные для защиты от дождя и снега с ветром.

Вентиляционное отверстие защищает чердак или чердак от проникновения ветра, проникновения снега и дождя.

Когда в архитектурной детализации и дизайне используется несколько уровней и крыш, архитектор и строитель должны работать вместе, чтобы определить и построить один из этих вариантов.
Чердачные и кровельные вентиляционные отверстия могут пропускать много воды во время штормов, когда ветер гонит дождь или снег горизонтально. Вентиляционные отверстия также могут привести к тому, что ветер дует по чердакам и сдвигает волокнистую изоляцию.
Наиболее уязвимыми вентиляционными отверстиями являются фронтонные вентиляционные отверстия и вентилируемые стальные, алюминиевые и виниловые софиты. Ветер может сместить подвесной материал софита, если монтажники не закрепили его надежно.Для софитов в зонах с сильным ветром прикрепите материал софита с помощью шурупов к прочному опорному материалу, например, полосам обрешетки, прикрепленным под прямым углом к концам фермы. Альтернативой потолочной вентиляции являются ветрозащитные вентиляционные отверстия, установленные на краю крыши, которые хорошо сочетаются с конструкциями соборных и сводчатых крыш.
Вентиляционные отверстия конька также могут сдуться во время сильного ветра, если они не закреплены должным образом. Выберите вентиляцию на коньке, одобренную для ураганных зон. Кровельные гвозди через каждый фут или около того недостаточны для закрепления вентиляционного конька в регионах с сильным ветром.Вместо этого используйте кровельные винты с прокладкой через каждые 3–6 дюймов, в том числе как можно чаще находите стропила.

Что дальше?

Эти методы вентиляции чердака очень распространены, и мы используем их в течение длительного времени. Тем не менее, покупатели жилья и строители домов любят конструктивные особенности, такие как наклонные потолки. Итак, во второй части этой серии мы рассмотрим некоторые варианты вентиляции крыши, которые дополняют изолированные полости крыши и изолированные кровельные настилы. Ищите это в следующем посте. Вентиляционные отверстия чердака и вентиляция крыши — Часть 2: Помимо простого вентилируемого чердака.

Преимущества софита Вентс

Каковы преимущества потолочных вентиляционных отверстий? Чтобы лучше понять, мы должны сначала понять, что такое софитные вентиляционные отверстия. Софитные вентиляционные отверстия — это кровельные вентиляционные устройства, устанавливаемые под карнизом крыши, которые выходят за линию теплой стены. При правильном сочетании с другими устройствами вентиляции крыши потолочные вентиляционные отверстия позволяют свежему воздуху поступать на чердак, создавая воздушный поток. Они также снижают потребление энергии и продлевают срок службы крыши, блока кондиционирования воздуха и строительных компонентов.Практически во всех домах на крыше установлено какое-либо вентиляционное устройство. Существуют различные кровельные вентиляционные устройства. К таким устройствам относятся ветряные турбины, чердачные вентиляторы, коньковые вентиляционные отверстия и коробчатые вентиляционные отверстия, и это лишь некоторые из них.

Существует два типа софитных форточек: непрерывные и отдельные. Непрерывные софитные вентиляционные отверстия в последнее время стали самым популярным выбором, потому что они позволяют максимальному количеству свежего воздуха попадать на чердак. Эти устройства бывают разных форм и размеров. Тем не менее, наиболее распространенный тип, как правило, длинный и узкий.Их можно легко комбинировать вместе для создания непрерывной работы.

Несмотря на то, что непрерывные потолочные вентиляционные отверстия в последнее время стали популярными, индивидуальные потолочные вентиляционные отверстия остаются наиболее широко используемыми на рынке. Они являются хорошим выбором для установки в проблемных зонах, таких как жаркая спальня, кухня или разделенные чердаки.

Вентиляция чердака

Поначалу может показаться странным добавлять теплоизоляцию, а затем намеренно пропускать холодный воздух на чердак через вентиляционные отверстия в потолке.Наоборот, чердачная вентиляция – залог долговечного и энергоэффективного дома. Зимой, позволяя естественному потоку наружного воздуха проветривать чердак, помогает чердаку должным образом вентилировать влажность, вызванную приготовлением пищи, принятием душа и общим отоплением. Если эти элементы оставить без присмотра, вы можете получить черную плесень, которая может распространиться по всему чердаку. Летом естественный поток воздуха на хорошо проветриваемом чердаке выводит горячий воздух с чердака, защищая кровельную черепицу и удаляя влагу.Изоляция чердака будет препятствовать передаче тепла в дом летом и предотвратит утечку теплого воздуха на чердак зимой. Мы называем эту высокоэффективную систему вентиляции чердака четырехсезонной вентиляцией.

При утеплении чердака важно не закрывать вентиляционные отверстия софита. Это заблокирует поток воздуха, что сведет на нет любые вентиляционные отверстия на крыше.

Чердачные вентиляторы

Чердачные вентиляторы охлаждают горячие чердаки, всасывая более холодный наружный воздух через вентиляционные отверстия в потолке и выталкивая горячий воздух наружу.Если вы заблокировали вентиляционные отверстия в потолке, которые плохо изолированы от остальной части дома, холодный воздух будет засасываться из дома на чердак. Это будет потреблять больше энергии и заставит ваш кондиционер работать интенсивнее, что увеличит ваши летние счета за коммунальные услуги. Вы не хотите, чтобы ваш недостроенный чердак охлаждался кондиционером. Зимой вентиляционные устройства также будут создавать сквозняк, который будет вытягивать теплый воздух из дома на чердак. Почти все мансардные вентиляторы оснащены термостатом, поэтому они автоматически отключаются, когда температура на улице падает.Чтобы решить эту проблему, мы рекомендуем инвестировать в чердачную палатку, также известную как изолятор чердачной лестницы.

Если у вас есть какие-либо вопросы по этой статье, обязательно оставьте комментарий ниже или свяжитесь с нами по электронной почте. Если вам понравилось читать эту статью, не забудьте поделиться ею в своей любимой социальной сети. Не забудьте подписаться на нас, чтобы быть в курсе, как только мы загрузим новый контент.

Обслуживание хорошо проветриваемого чердака

Как идея снизить ваши счета за коммунальные услуги, повысить комфорт в вашем доме, уменьшить влажность и плесень, предотвратить образование наледи и/или протечки крыши и продлить срок службы вашей крыши? Решение любой из этих задач было бы чудесным достижением.Однако предположим, что вы могли бы решить все эти задачи с помощью одного улучшения? Невозможно, говорите? Едва ли! Ответ прямо у вас под носом — вентиляция, точнее вентиляция чердака.

Хорошо проветриваемый чердак может помочь предотвратить проблемы, связанные с чрезмерным накоплением тепла и влаги. Это требует постоянной циркуляции воздуха на чердаке, заменяя перегретый и влажный воздух свежим, более прохладным воздухом снаружи. Правильная вентиляция чердака защищает дом от повреждений и дорогостоящих последствий.Например:
• Тепло и влага могут накапливаться, приводя к преждевременному износу конструкции крыши, гонта и краски. На самом деле, многие производители гонтов требуют надлежащей вентиляции для подтверждения своих гарантий на гонты.
• Чрезмерное тепло может излучаться в жилые помещения, из-за чего комнаты становятся неудобными, а кондиционеры работают дольше и тяжелее, что приводит к увеличению счетов за коммунальные услуги.
• Вентиляция помогает уменьшить скопление влаги , которое может вызвать плесень и грибок.
• Недостаточно вентилируемый чердак (в сочетании с плохо утепленным чердаком) в зимнее время является основной причиной разрушения наледи и, как следствие, протечек кровли.

В последние годы в современных домах с более низким энергопотреблением и воздухонепроницаемостью увеличилось количество повреждений от влаги на чердаках. Типичный дом обычно производит в среднем от 2 до 4 галлонов водяного пара в день. Зимой этот пар притягивается к более прохладному воздуху на чердаке, где он быстро конденсируется.Конденсат может капать на изоляцию чердака, снижая ее эффективность. Чрезмерная влажность может способствовать росту плесени и грибка и привести к ухудшению конструкции деревянного чердака.

Что вы можете сделать, чтобы чердак был здоровым и хорошо проветриваемым? Начните с понимания возможных вариантов. Во-первых, существует два основных типа систем вентиляции – пассивные и активные. Пассивная система использует физику для создания естественных воздушных потоков. Напротив, активная система использует механическое устройство для перемещения воздуха.Примером пассивной системы может быть комбинация вентиляционных отверстий на крыше, например, расположенных на концах фронтонов, на карнизах или софитах, на крыше высоко или на коньке крыши. Для активной системы по-прежнему требуются статические вентиляционные отверстия (вентиляционные отверстия на карнизе или потолке или вентиляционные отверстия на фронтоне), но используется механический вытяжной вентилятор (вентилятор на чердаке), который втягивает холодный воздух на чердак и выпускает его через крышу или вентиляционное отверстие на фронтоне — в зависимости от стиль крыши и тип используемого чердачного вентилятора.
Чтобы максимизировать объем и влияние воздушного потока через систему вентиляции, приток и вытяжка должны быть сбалансированы.Это называется высокий-низкий баланс. Правильно спроектированная система вентиляции чердака учитывает этот основной принцип.

В течение многих лет пассивная вентиляция считалась худшим из двух способов вентиляции чердака. Если вам нужна была хорошая вентиляция чердака, вы должны были установить чердачный вентилятор с электроприводом. Хотя это все еще может быть правдой, когда надлежащий баланс между высокими и низкими значениями не может быть достигнут (например, в случае с вальмовой крышей), пассивная система вентиляции чердака почти всегда является лучшим выбором.Пассивная система не имеет движущихся частей, практически не требует обслуживания, не производит шума, не требует драгоценной энергии для работы и дает значительно лучшие результаты.
Одним из наиболее эффективных компонентов системы пассивной вентиляции чердака является коньковая вентиляция. Коньковые вентиляционные отверстия устанавливаются вдоль всего конька крыши, максимально увеличивая свободную площадь и, работая совместно с потолочными/карнизными вентиляционными отверстиями, обеспечивают равномерный поток воздуха по всей нижней стороне настила крыши. Именно это явление предотвращает как образование наледи, так и преждевременный износ некоторых кровельных материалов.Исследования доказывают, что эта модель является наиболее эффективной. Кроме того, коньковые вентиляционные отверстия могут быть более привлекательными, чем другие типы вентиляционных отверстий, потому что они гармонируют с линией крыши.

Вентиляционная система конька может быть установлена во время нового строительства, как часть проекта по реконструкции кровли или при модернизации существующей кровельной системы. Для переоснащения потребуется снять существующую крышку конька и обрезать непрерывную часть обшивки крыши, чтобы улучшить поток воздуха. Вентиляционное отверстие конька может иметь встроенную крышку конька, что устраняет необходимость замены крышки конька, или может быть зажато между кровельным покрытием и крышкой конька.Хотя есть небольшие различия в производительности, выбор одного над другим обычно диктуется эстетикой.

№

Вентиляция других типов (турбины, чердачные вентиляторы, форточки на фронтонах и мансардные форточки) мешает динамике комбинации конька/потолка и поэтому должна быть удалена или загерметизирована. Поскольку форточки на фронтоне обычно являются архитектурным элементом, лучше всего закрыть их изнутри куском фанеры, сохранив таким образом архитектурную целостность дома и избавив от необходимости делать заплату на сайдинге.

На протяжении многих лет стандартная вентиляционная система для строителей состояла из комбинации потолочных и фронтонных вентиляционных отверстий. Эти системы в лучшем случае являются маргинальными, поскольку фронтонные вентиляционные отверстия работают независимо, обеспечивая ограниченный поток воздуха через нижнюю часть крыши. Еще одним традиционным способом вентиляции чердака является использование турбинных вентиляционных отверстий. Вентиляционные отверстия турбин лучше, чем некоторые средства, но обеспечивают ограниченное движение воздуха при любой скорости ветра. Их также необходимо часто накрывать, чтобы предотвратить проникновение непогоды.По иронии судьбы, накрытие турбины противоречит ее назначению и препятствует вентиляции. Тем не менее, другие типы вентиляционных отверстий на крыше обеспечивают небольшую ограниченную зону движения воздуха, что предотвращает перемещение воздушного потока по всей нижней стороне настила крыши.

Чердачные вентиляторы с электроприводом используют заводской регулируемый автоматический термостат, который контролирует чердачное помещение на предмет накопления дорогостоящего тепла. При достижении заданной температуры вентилятор включится и остановится, как только чердак достигнет более низкой заданной температуры.Чердачный вентилятор с электроприводом можно установить на крыше или внутри фронтона. Размер и количество необходимых чердачных вентиляторов определяется размером чердака. При выборе мощного чердачного вентилятора учитывайте следующее:
• Для надлежащей вентиляции чердака Институт домашней вентиляции рекомендует систему, обеспечивающую не менее 10 воздухообменов в час. Чтобы определить мощность вентилятора, необходимую для обеспечения этого минимального воздушного потока, используйте следующую формулу: мансардные квадратные футы x 0,7 = CFM (кубические футы воздуха, перемещаемого в минуту).
• Вентиляционные клапаны имеют рейтинг CFM. Ищите вентиляционное отверстие, которое обеспечивает хотя бы минимальные требования CFM. Помните, чем выше CFM, тем больше воздухообмен в час.
• Примечание: для крыш 8/12 или выше, вы можете добавить на 20 % больше кубических футов в минуту, чтобы справиться с большим объемом чердачного пространства. тепло на чердаке. Скопление влаги также является проблемой на чердаке. Решением является мощный чердачный вентилятор с комбинированным термостатом и гигростатом.
• Имейте в виду , что существуют затраты на электроэнергию, связанные с эксплуатацией мощного вентилятора на чердаке
• Для достижения наилучшей производительности необходимо установить соответствующую вентиляцию потолка
• Конец дома
• Обычно достаточно одного мощного чердачного вентилятора, , если это не очень большой чердак
• Чердачные вентиляторы идеально подходят для вальмовых крыш , где недостаточно конька для установки конькового вентиляционного отверстия
• Чердачные вентиляторы оснащены предустановленным регулируемым термостатом для максимального удобства домовладельца.
• Вентиляционные отверстия, монтируемые на фронтоне, являются отличным вариантом для вентиляции черепичной крыши и не требуют прохода через крышу.

Если вам нужен чердачный вентилятор с электроприводом, рассмотрите новинку в этом районе — чердачный вентилятор, работающий от солнечной энергии. Как следует из названия, вентилятор питается от солнца и не требует подключения к электросети, что позволяет сэкономить на счетах за коммунальные услуги. Когда требуется чердачный вентилятор с электроприводом, мы считаем, что это революционное устройство — лучший и более экологичный способ проветрить чердак.

Дополнительные советы и информацию по благоустройству дома можно найти на нашем веб-сайте или позвонить в нашу службу поддержки в любое время по телефону 1-800-737-2474! Все, что вам нужно сделать, это оставить свое имя, номер телефона и свой вопрос.

Партнер-спонсор

Don’t Let Your Attic Suck — Power Attic Ventilators — плохая идея

Торговые выставки могут быть как поучительными, так и приводящими в бешенство, и я вижу на многих выставках один продукт, который легко вписывается в последнюю категорию — электрические вентиляторы для чердака. . Популярной в последнее время разновидностью этого устройства является чердачный проветриватель на солнечных батареях. Однако использование Солнца для производства электроэнергии для этого вентилятора делает его лишь незначительно лучше, чем его двоюродный брат, работающий от сети.

О, да, чердачные вентиляторы с электроприводом, вероятно, сохранят прохладу на вашем чердаке, а это означает, что у вас будет меньше проводящего тепла через потолок. Проблема в том, что значительная часть охлаждения на вашем чердаке будет обеспечиваться вашим кондиционером. Итак, вы тратите деньги на покупку вентилятора, чтобы запустить вентилятор, если он не солнечный, и тогда ваш счет за кондиционирование тоже увеличивается.

Как же так, спросите вы? Разве он не должен вытягивать этот пылающий горячий воздух с чердака и направлять его наружу, заменяя его гораздо более прохладным наружным воздухом, который втягивается через вентиляционные отверстия на потолке и фронтоне? В теории маркетинга да.Однако строительная наука показывает другой результат.

Что на самом деле происходит, так это то, что когда работает вентилятор на чердаке, он будет втягивать воздух везде, где его можно найти. Поскольку воздух идет по пути наименьшего сопротивления, часть его, скорее всего, будет поступать из кондиционированного помещения в вашем доме. Так что в основном то, что вы делаете, это кондиционируете свой чердак. Чем дольше работает вентилятор, тем больше кондиционированного воздуха он нагнетает на чердак.

Если у вас идеально герметичный потолок, у вас, конечно, не будет этой проблемы.Реальность, однако, такова, что немногие потолки не имеют протечек. Поскольку воздуху нужна только разница давлений и путь для движения, а у вашего потолка, вероятно, есть много путей, лучше не увеличивать разницу давлений, которая увеличит движение воздуха в ваш дом или из него.

Другими словами, не устанавливайте этот чердачный вентилятор с электроприводом. Если у вас уже установлены некоторые из них, отключите их, чтобы они никогда не запускались.

Мощные чердачные вентиляторы могут вызвать проблемы даже без кондиционера.Одной из потенциальных проблем может быть всасывание влажного заплесневелого воздуха из подполья в

дом. Другим было бы обратная тяга водонагревателя и добавление угарного газа в дом. Это настоящие проблемы из реальных домов, которые действительно произошли.

Если у вас есть соблазн купить его, потому что он работает на солнечной энергии и не увеличит ваши счета за электроэнергию, вернитесь и прочитайте то, что я только что сказал. Эти вещи вряд ли сэкономят вам деньги. Даже если они солнечные, они все равно будут высасывать кондиционированный воздух из вашего дома и увеличивать ваш счет, а не уменьшать его.

Питер Йост из Green Building Advisor пару лет назад написал о мансардных вентиляторах на солнечных батареях и изложил это прекрасно. Он также дал прекрасную цитату доктора Джо Лстибурека:

«Чтобы вентилятор работал, воздух должен поступать снаружи, а не вытягиваться из дома, а это значит, что потолок чердака должен быть герметичным. Если мансардный потолок герметичен, вентилятор не нужен. Ваши деньги лучше потратить на что-то другое».

Если вы хотите ознакомиться с подробными данными исследований чердаков, вы можете загрузить этот документ (pdf) из Центра солнечной энергии Флориды, в котором рассматривается исследование не только вентиляции чердаков, но и герметичных чердаков с изоляцией на линии крыши вместо у плоского потолка.

Суть в том, что в большинстве случаев силовые чердачные вентиляторы — пустая трата денег. В некоторых случаях они могут быть опасны из-за обратной тяги.

Похожие статьи

Причина № 1, по которой вентиляторы Power Attic не помогают

Чердачные вентиляторы с электроприводом запрещены энергетическим кодексом Новой Джорджии

Оооо, блестящая штучка! – Основы лучистого барьера

ПРИМЕЧАНИЕ: Комментарии проходят модерацию.Ваш комментарий не появится ниже, пока не будет одобрен.

Должен ли я закрывать чердачные форточки зимой?

Эпизод 1: Стоит ли закрывать зимой вентиляционные отверстия на чердаке?

Вопрос этой недели исходит от Марселя из Фэрфакса, штат Вирджиния. Марсель спросил: «Отводят ли вентиляционные отверстия на моем чердаке тепло зимой? Стоит ли закрывать мансардные окна зимой? »

Отличный вопрос, Марсель! Вот мой ответ:

Вы, наверное, уже знаете, что чердачные вентиляционные отверстия важны как для долговечности вашей крыши, так и для снижения ваших счетов за электроэнергию летом.В конце концов, одно из предназначений чердачных вентиляционных отверстий — помочь высвободить часть тепла с чердака и предотвратить его перегрев. Таким образом, идея закрытия этих вентиляционных отверстий зимой также имеет смысл, потому что теоретически это поможет предотвратить утечку тепла из вашего дома зимой, когда вы пытаетесь сохранить его внутри. Однако есть еще одна часть этой головоломки. , что вам нужно понять, прежде чем вы отправитесь закрывать вентиляцию.

Высвобождение влаги

Вентиляционные отверстия на чердаке выполняют не только отвод лишнего тепла летом; они также выпускают лишнюю влагу с вашего чердака зимой.Хотите верьте, хотите нет, но низкие температуры снаружи в сочетании с теплым воздухом внизу означают, что в холодные зимние месяцы на вашем чердаке может накапливаться чрезмерное количество влаги.

Если бы вы закрыли вентиляционные отверстия, пытаясь сохранить тепло, вы также могли бы задержать эту влагу. Со временем теплый влажный воздух на чердаке может стать идеальной средой для размножения таких вещей, как черная плесень и грибок. Оставленные в покое, они могут оказать серьезное влияние на здоровье вашей семьи, а также на структуру вашего чердака и крыши, поскольку плесень фактически съедает материалы, на которых она растет.

Здоровье крыши

Ваши чердачные вентиляционные отверстия также делают больше для вашей крыши, чем просто предотвращают ее перегрев зимой; они также могут помочь остановить и предотвратить образование ледяных дамб.

Ледяные запруды образуются в результате таяния всего снега, падающего на вашу крышу, а затем повторного замерзания по краям, где они образуют толстые ледяные покровы, которые могут заставлять воду и влагу проникать под вашу черепицу. Со временем это может привести к тому, что ваша крыша и черепица начнут портиться.

Правильная вентиляция чердака зимой означает, что ваша крыша не будет слишком теплой, потому что вы задерживаете воздух на самом чердаке. Если ваша крыша не слишком сильно нагревается в холодную снежную погоду, то снег, который падает на вашу крышу, не будет таять сразу, а снова замерзнет по краям, где он может образовать ледяные заторы.

Хотя удаление снега с крыши всегда является вашей лучшей защитой от ледяных дамб и проблем, вызванных льдом и снегом на вашей крыше, правильная вентиляция чердака в течение всей зимы может помочь предотвратить возникновение проблем.

Держите их открытыми

Нижняя строка; закрытие вентиляционных отверстий на чердаке зимой не поможет вам удержать слишком много тепла там, где вы действительно этого хотите — в жилых помещениях вашего дома. Вместо этого это просто вызовет накопление влаги и тепла, которые весной могут вызвать другие, более тревожные условия в вашем доме.

_________________________________

Спасибо за вопрос, Марсель!

Если вы хотите получить ответ на свой вопрос, запишите его, нажав оранжевую кнопку ниже или нажмите здесь, чтобы заполнить форму.

Было ли это полезно для вас?

Загрузка…

Мороз на чердаках: почему он появляется и как это исправить

Если у вас проблема с морозом на чердаке, вы не одиноки. В последние несколько недель очень холодной погоды здесь, в Миннесоте, мы видим тонны покрытых инеем чердаков.

Теперь, когда на этой неделе прогнозируется потепление, я ожидаю услышать сообщения от домовладельцев по всей Миннесоте, пострадавших от воды.Это проявится в виде загадочных пятен на потолке и воды, капающей из светильников и вытяжных вентиляторов в ванной комнате. Вот что бывает, когда тает весь этот иней. Это проблема строительной науки, и она не имеет ничего общего с вашей крышей, поэтому не утруждайте себя вызовом кровельщика, чтобы решить эту проблему.

Начнем с того, что при попадании на чердак влажного воздуха из дома скапливается иней. Когда он попадает на холодные поверхности, такие как гвозди на крыше, он конденсируется.По мере того, как на чердаке становится холоднее, иней скапливается на других материалах, таких как обшивка крыши и даже сами вентиляционные отверстия. Сам по себе мороз не причиняет никакого вреда, но как только он растает, вещи намокают, и тогда происходит повреждение. Тающий иней может привести к ухудшению состояния обшивки крыши, появлению плесени на обшивке крыши, намоканию изоляции и появлению пятен от воды на потолках.

Мороз возникает из-за утечки воздуха

Мороз попадает на чердак из-за утечек воздуха или чердачных шунтов. Я много раз писал в блогах об утечках воздуха на чердаке и делился фотографиями утечек воздуха на чердаке; прочтите мой пост о заплесневелых чердаках, где вы найдете несколько хороших примеров чердачных обходов.Конечно, любой тип вытяжного вентилятора должен выбрасываться прямо наружу, а не на чердак. Даже если вытяжной вентилятор направлен на вентиляционное отверстие на крыше, этого недостаточно. Много влажного воздуха все равно вернется на чердак.

Лучший способ предотвратить скопление инея на чердаке – это перекрыть утечки чердачного воздуха. Щелкните следующую ссылку для получения отличного руководства по герметизации чердака от прекрасных людей из Building Science Corporation. Хотя относительно небольшие утечки воздуха могут показаться несущественными, они могут привести к большому накоплению инея на чердаке.Важно загерметизировать все чердачные утечки воздуха; не только большие. Как только каждая небольшая утечка воздуха будет полностью герметизирована, на чердаке не будет мороза. Единственная проблема со всей этой герметизацией заключается в том, что утечки воздуха расположены под изоляцией чердака, и может быть очень трудно найти каждую утечку воздуха, не сняв полностью изоляцию чердака. По этой причине лучше начинать с более простых вещей.

Как снизить влажность в помещении

Чем влажнее дом, тем больше мороза на чердаке.Дома с наихудшими проблемами с морозом — это те, где увлажнители работают безудержно, поэтому я не фанат увлажнителей. Они разрушают дома. О, а те портативные увлажнители, которые настолько велики, что передвигаются на колесах? Это тоже увлажнители для всего дома. Если у вас есть проблема с морозом на чердаке, обязательно позаботьтесь обо всех простых и очевидных вещах, прежде чем ползать по чердаку. И ради любви к своему дому выключите увлажнитель.

Замените стандартные выключатели вытяжных вентиляторов в ванной на таймеры, которые будут запускать вентиляторы на час, или используйте переключатель со встроенным датчиком влажности.Как только эти таймеры будут установлены, научите всех в доме включать вентилятор в ванной комнате на 60 минут после каждого душа или ванны; именно столько времени требуется, чтобы уровень влажности в помещении вернулся к норме. Просто включить вентилятор во время принятия душа мало что даст.

Если в ванных комнатах, используемых для душа или купания, не установлены вытяжные вентиляторы, исправьте это. Мне все равно, что говорит строительный кодекс, в этих ванных комнатах нужен вентилятор.

Если у вас есть кухонный вытяжной вентилятор, используйте его во время приготовления пищи.Печи выделяют много влаги.

Рассмотрите возможность установки воздухообменника, например, вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV), если у вас его нет. HRV заменяют влажный воздух в помещении сухим наружным воздухом и в то же время улавливают достаточное количество тепла. Это значительно снизит уровень влажности в доме. Если у вас уже есть HRV, убедитесь, что он правильно установлен, правильно обслуживается и работает.

Если в вашем доме слишком много растений (или сорняков), избавьтесь от них.Я не могу сказать, сколько слишком много, я просто знаю это, когда вижу это.

Если у вас влажный подвал или подвал без пароизоляции, исправьте это. Оба они являются основными причинами влажности в помещении и проблем на чердаке.

Давление в доме влияет на мороз

При прочих равных условиях воздух в вашем доме воспринимается как очень широкая труба, потому что теплый воздух поднимается вверх. Тенденция состоит в том, чтобы воздух выходил из птичника вверху, а входил в птичник снизу.Чем выше дом, тем сильнее этот эффект. В двухуровневых домах с более чем одним чердачным помещением всегда будут самые серьезные проблемы с чердаком на самом верхнем чердаке.

Если в доме есть воздуховод для горения, соединенный с возвратной камерой, в доме создается давление при работе топки, что увеличивает влияние утечек чердачного воздуха. Каналы воздуха для горения не должны соединяться с возвратными камерами; они должны быть просто опущены в комнату.

Несбалансированный воздуховод HVAC также может вызвать проблемы с давлением.Если в воздуховоде в подвале слишком много обратных отверстий, в подвале будет отрицательное давление, а на верхних этажах — положительное. Герметизация всех отверстий и щелей в воздуховодах вашей печи может помочь уменьшить серьезность утечек воздуха на чердаке. Один простой тест, чтобы выяснить, являются ли ваши подвалы «отстойными», — это расположить дверь в подвал примерно на 1 дюйм от закрытой, а затем включить вентилятор печи. Если дверь закрывается сама по себе, это явный признак того, что воздуховод не сбалансирован должным образом.

Поможет ли дополнительная изоляция? Ни за что.

Утепление чердака не решит проблемы с морозом. На самом деле, это усугубит ситуацию. Если чердак не имеет достаточной изоляции, он будет теплым. Утепление сделает чердак холоднее, но не остановит движение влажного воздуха. Чем холоднее на чердаке, тем выше вероятность накопления инея. Изоляцию следует добавлять только после выполнения воздушной герметизации. Если и то, и другое не предусмотрено бюджетом, то просто сделайте герметизацию. Это гораздо важнее.

Как насчет дополнительных вентиляционных отверстий на крыше?

Мех. Сначала сосредоточьтесь на всех других вещах, перечисленных выше. Надлежащая вентиляция на чердаке может уменьшить накопление инея, но если сделать это неправильно, простое добавление большего количества вентиляционных отверстий на крыше может привести к еще большему морозу.
