Устройство фундаментов столбов бетонных: Устройство бетонных фундаментов столбов

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ФЕР06-01-001-01	Устройство бетонной подготовки — 100 м3	135	18.12
ФЕР06-01-001-02	Устройство бетонных фундаментов общего назначения под колонны объемом: до 3 м3 — 100 м3	441	28. 94
ФЕР06-01-001-03	Устройство бетонных фундаментов общего назначения под колонны объемом: до 5 м3 — 100 м3	351	24.45
ФЕР06-01-001-04	Устройство бетонных фундаментов общего назначения под колонны объемом: более 5 м3 — 100 м3	265	23.41
ФЕР06-01-001-05	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 3 м3 — 100 м3	634	32.12
ФЕР06-01-001-06	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 5 м3 — 100 м3	475	26.68
ФЕР06-01-001-07	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 10 м3 — 100 м3	335	25.36
ФЕР06-01-001-08	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 25 м3 — 100 м3	235	19. 83
ФЕР06-01-001-09	Устройство железобетонных фундаментов общего назначения под колонны объемом: более 25 м3 — 100 м3	171	19.43
ФЕР06-01-001-10	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 2 до 4 м, периметром до 5 м — 100 м3	337	28.39
ФЕР06-01-001-11	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 4 до 10 м, периметром до 5 м — 100 м3	563	25.62
ФЕР06-01-001-12	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 4 до 10 м, периметром до 10 м — 100 м3	447	24.74
ФЕР06-01-001-13	Устройство фундаментов-столбов: бетонных — 100 м3	490	19.53
ФЕР06-01-001-14	Устройство фундаментов-столбов: бутобетонных — 100 м3	723. 34	18.38
ФЕР06-01-001-15	Устройство фундаментных плит бетонных плоских — 100 м3	97	20.03
ФЕР06-01-001-16	Устройство фундаментных плит железобетонных: плоских — 100 м3	179	28.56
ФЕР06-01-001-17	Устройство фундаментных плит железобетонных: с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты до 1000 мм — 100 м3	237	33.83
ФЕР06-01-001-18	Устройство фундаментных плит железобетонных: с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты более 1000 мм — 100 м3	194	26.64
ФЕР06-01-001-19	Устройство фундаментных плит железобетонных: с ребрами вверх — 100 м3	364	33.58
ФЕР06-01-001-20	Устройство ленточных фундаментов: бетонных — 100 м3	282	22.51
ФЕР06-01-001-21	Устройство ленточных фундаментов: бутобетонных — 100 м3	370. 52	21.64
ФЕР06-01-001-22	Устройство ленточных фундаментов: железобетонных при ширине по верху до 1000 мм — 100 м3	360	30.37
ФЕР06-01-001-23	Устройство ленточных фундаментов: железобетонных при ширине по верху более 1000 мм — 100 м3	260	26.73

01.7.04.01-0001	Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5
20.3.03.07-0093	Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой
01. 7.03.01-0001	Вода
04.3.01.12-0111	Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6
14.5.01.10-0001	Пена для изоляции № 4 (для изоляции 63-110 мм)

Тестируем ФСНБ-2022

API расценок ФГИС ЦС

ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022

Фундамент на столбах из бетона: особенности, виды и строительство

Содержание

• 1 Что такое столбчатый фундамент?
• 2 Особенности
• 3 Виды
• 4 Целесообразность возведения
• 5 Строительство
• 6 Заключение

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

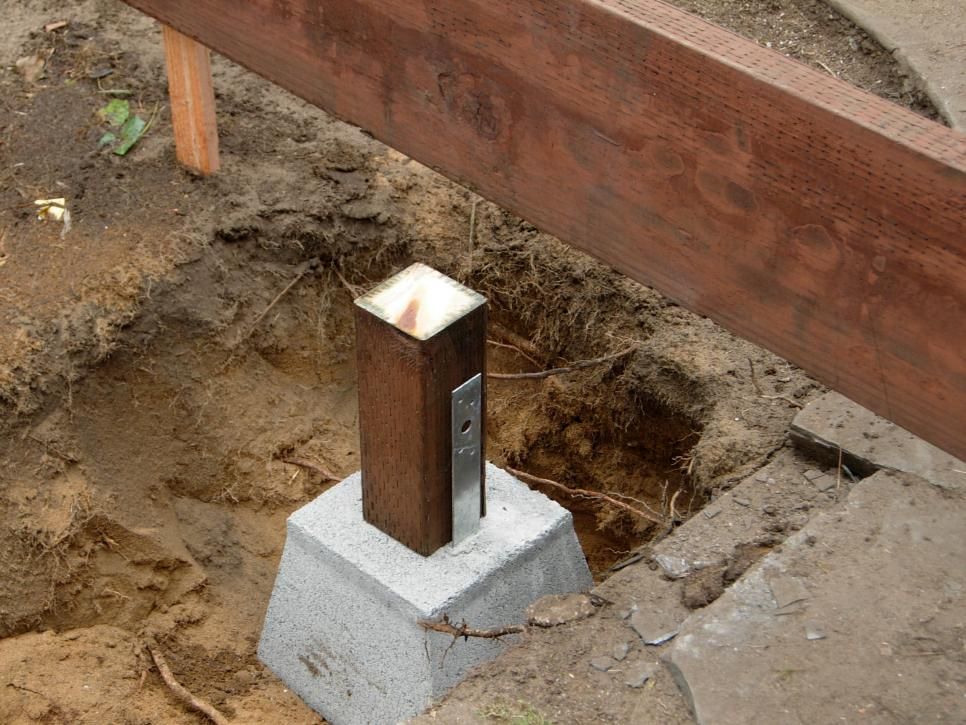

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями.  Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

• монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;

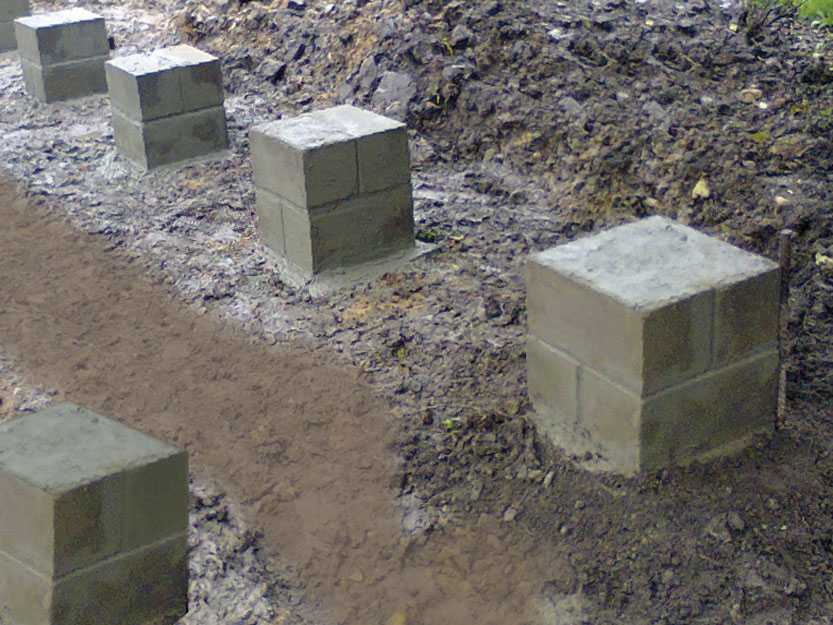

• сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

Глубина заложения определяет отдельные виды опорных оснований:

1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

• на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
• возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
• строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
• нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).

Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты.  Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

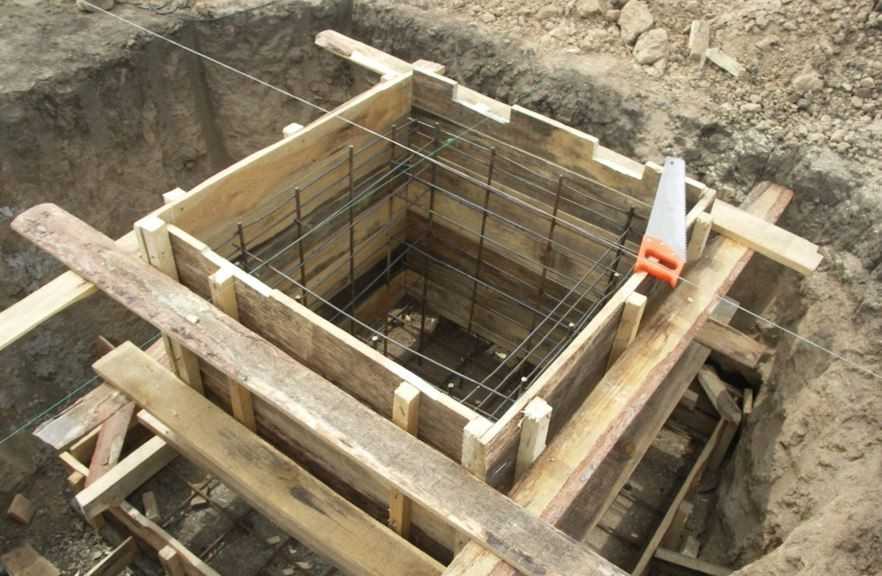

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

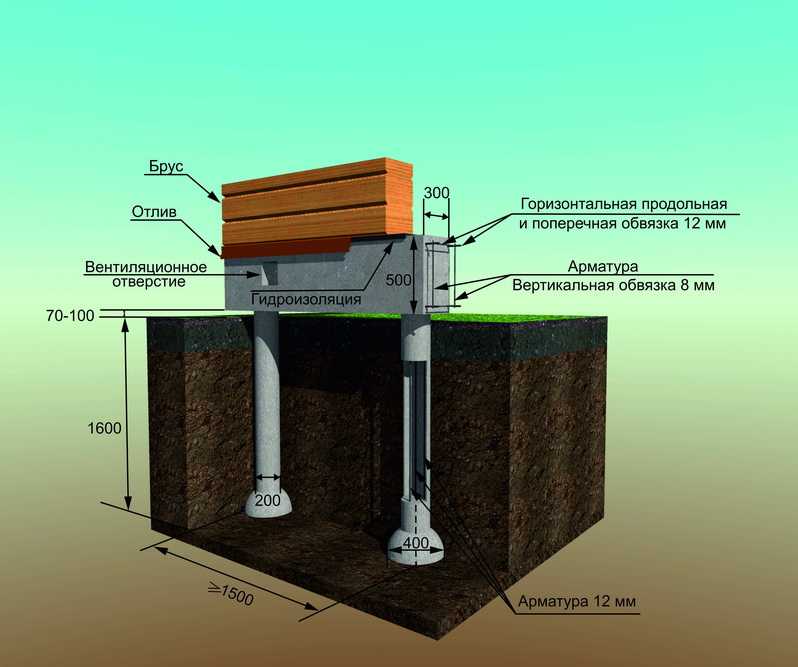

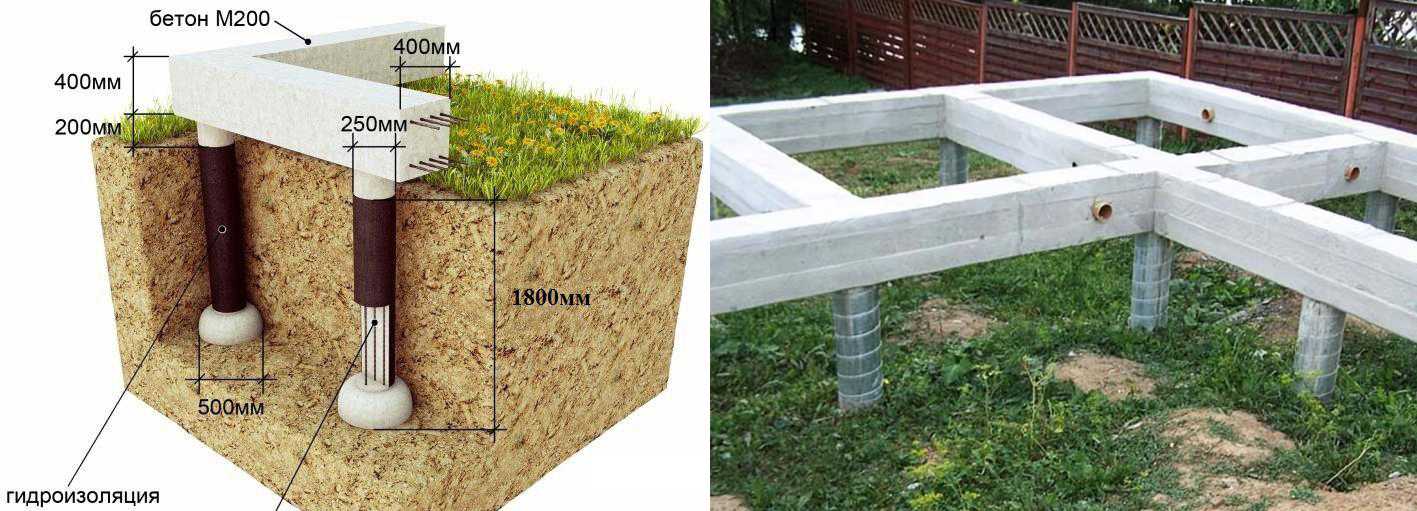

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

Как построить бетонно-столбчатый фундамент

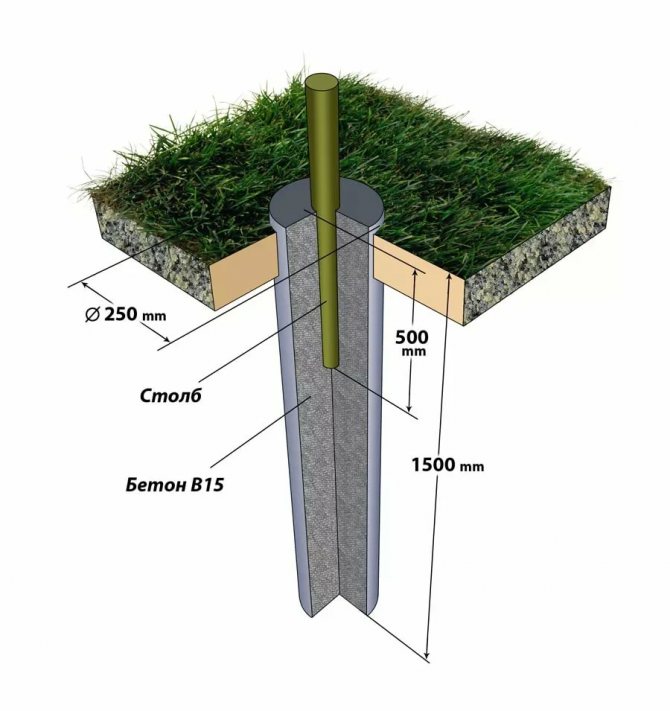

Бетонно-столбчатый фундамент состоит из ям, вырытых до линии промерзания и заполненных заливным бетоном. Для упрощения процесса перед заливкой бетона отверстия сначала облицовывают круглыми фиброформными трубками. Таким образом, опоры можно обрезать, чтобы они возвышались над землей на 6–12 дюймов. У этого типа фундамента есть некоторые преимущества. Он экономит время и деньги, его можно использовать для сарая любого размера — большого или маленького, а поскольку опоры доходят до линии промерзания, он отвечает требованиям постоянного фундамента.

Шаг 1: Разметка фундамента

Планирование очень важно при строительстве фундамента из бетонных столбов. Вам нужно будет знать размер вашего сарая, чтобы определить его местоположение и количество опор, которые вам понадобятся. (Конкретную информацию см. в плане здания.) Для больших навесов потребуется больше опор, особенно если вы планируете хранить тяжелое оборудование. Лучше иметь слишком много пирсов, чем слишком мало.

Шаг 2: Подготовка площадки

Узнайте в местном строительном отделе глубину промерзания в вашем районе. Если вы живете в теплом регионе с очень небольшой глубиной линии промерзания, выкопайте ямы глубиной не менее 24 дюймов. Выберите, где будет стоять ваш сарай. Где движется и собирается вода в вашем дворе? Подходит ли почва для фундамента сарая? Хотя это, возможно, уже было определено на этапе планирования, важно знать, для чего вы хотите использовать свой сарай. Это может повлиять на расположение вашего сарая. Подготовьте материалы. Когда у вас есть все необходимое заранее, проект будет работать быстрее и проще.

Шаг 3: Отметьте границу

Очертите периметр сарая, используя колышки и веревку. Отметьте каждый перекресток, чтобы вы точно знали, где копать каждый пирс.

Шаг 4: Выкопайте ямы для пирса

Важно следовать правилам вашей местности относительно глубины ямы. Выкопайте каждое отверстие примерно на 2 дюйма шире волокнистых трубок. Выровняйте дно каждой лунки примерно 4 дюймами гравия. Уплотните гравий длинной стойкой 4×4.

Шаг 5: Подготовка волокнистых трубок

Волокнистые трубки, известные под торговой маркой Sonotube, бывают разных размеров. Диаметры варьируются от 6 до 36 дюймов, а трубы обычно доступны длиной до 12 футов. При необходимости отрежьте трубы до нужной высоты с помощью ручной пилы, электролобзика или циркулярной пилы. Убедитесь, что каждый выступает как минимум на 6 дюймов над уровнем земли. И, конечно же, верхушки всех трубок должны быть на одном уровне друг с другом.

Шаг 6. Установите трубки

Вставьте трубы в отверстия, используйте 4-футовый стержень. уровень, чтобы убедиться, что каждый из них находится идеально отвесно при засыпке вокруг труб грунтом.

Этап 7: Смешайте и залейте бетон

Добавьте воду в предварительно смешанный бетон и перемешивайте, пока ингредиенты не станут полностью гидратированными и однородными. Залейте опоры бетоном, выровняйте поверхность мастерком, затем сразу же вставьте оцинкованную опору в центр каждой опоры. Натяните веревку вдоль опор, чтобы убедиться, что все заглушки стоек точно выровнены.

Шаг 8. Отверждение бетона

После заполнения каждой фиброформной трубы дайте бетону высохнуть на воздухе в течение нескольких дней. И каждый день смачивайте их водой, чтобы замедлить процесс отверждения. Чтобы вода не испарялась, накройте участок пластиковой пленкой или брезентом. Чем дольше сохнет бетон, тем прочнее он будет.

Теперь, когда опоры готовы, можно приступить к созданию каркаса пола. Для получения информации о каркасе пола, нажмите здесь.
