Устройство фундаментов ленточных: Устройство ленточного фундамента технология

Применение ленточного фундамента необходимо в следующих случаях:

Область использования ленточного фундамента

• Предполагается возведение бетонных, каменных или кирпичных стен.
• В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
• Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
• Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.

Выбор места для ленточного фундамента

Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению. Поэтому во время подготовки к строительству следует тщательно обследовать участок. Особое внимание уделяется следующим моментам:

Место для устройства ленточного фундамента

• Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
• Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
• Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
• Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
• Лучше всего возводить фундамент на горизонтальном ровном участке.

Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.

Материалы для обустройства фундамента

Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы.

• Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
• Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
• Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
• Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.

Виды ленточных фундаментов

В зависимости от используемого материала фундамент может быть:

• Монолитным. Данное основание возводится непосредственно на строительном участке.
• Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).

Разновидности ленточного фундамента

Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:

• Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
• Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:

1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
   • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
   • Песчаная подушка накрывается гидроизоляционным материалом.
   • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
   • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
   • Внутри опалубки укладывают толь или рубероид.

Опалубка для ленточного фундамента

1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.
2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
   • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
   • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
   • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
   • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
5. На завершающем этапе фундамент с боков засыпают песком и грунтом.

Ошибки, допускаемые при обустройстве фундамента ленточного типа и их последствия

Прочность основания – залог надежности возводимого строения в течение многих лет. Однако при устройстве ленточного фундамента в целях экономии времени и материальных затрат строители допускают ошибки. На первый взгляд недочеты кажутся мелкими, но в последствии они могут привести к серьезным разрушениям и основания и всего дома.

1. Некачественное исследование грунта на участке. При неправильном определении глубины промерзания грунта или не точном определении залегания грунтовых вод качество устраиваемого основания значительно снижается. Следовательно, фундамент прослужит не 100 лет, а намного меньше. Аналогичный результат можно получить, если пренебречь показателями пучинистости грунта и его просадки.
2. При замешивании бетонного раствора допускаются следующие ошибки:
   • Используется цемент низкой марки.
   • Не соблюдаются пропорции.
   • Допускается смешивание раствора с землей.

   Данные факторы отрицательно влияют на качество готового бетона и фундамента в целом.

3. Использование расколотых бетонных блоков или арматуры несоответствующего размера может привести к преждевременному растрескиванию фундамента.
4. Много ошибок допускается на основном этапе возведения ленточного фундамента:
   • Неправильная разметка может привести к перекосу фундамента.
   • Траншея, вырытая на недостаточную глубину, также пагубно скажется на качестве основания.
   • Неправильная укладка гидроизоляции приведет к утечке воды из бетонного раствора, чем ухудшит его прочность.
   • Не выдержанный температурный режим при застывании бетона отрицательно скажется на прочности фундамента.
   • Преждевременное снятие опалубки приведет к уменьшению срока службы фундамента.

Чтобы избежать этих ошибок, необходимо тщательно контролировать каждый этап возведения ленточного фундамента.

Ориентировочная стоимость ленточного фундамента

При проектировании дома рассчитывается стоимость каждого этапа. При подсчете затрат на возведение фундамента ленточного типа во внимание берутся следующие факторы:

• Стоимость материала для обустройства фундамента.
• Исследование и подготовка участка.
• Рытье траншеи и подготовка основания.
• Сборка опалубки.
• Армирование фундамента.
• Заливка бетоном или установка блоков.
• Использование строительной техники.
• Привлечение дополнительных трудовых ресурсов.

Нельзя утверждать об одинаковой стоимости ленточного фундамента. В разных регионах она может быть разной.

Фундамент является самой ответственной частью строения, поэтому при его закладке необходимо соблюдать все правила и рекомендации. Это поможет избежать неприятных ситуаций при эксплуатации основания.

Технология устройства фундаментов. Технология устройства ленточных фундаментов

Главная » Академия строительства » Технология устройства фундаментов. Технология устройства ленточных фундаментов.

Выбор фундамента в первую очередь зависит от типа сооружения. Для не больших, малоэтажных зданий обычно используют технологию устройства ленточных фундаментов. Технология возведения ленточного фундамента достаточно проста, при этом она предполагает высокую трудоёмкость и большой расход материалов.

Ленточные фундаменты подразделяются по условиям возведения:
1. Монолитный ленточный фундамент. Такой фундамент возводится полностью на стройплощадке с нуля. Под стены такие фундаменты устанавливают обычно монолитными блоками или сборными.

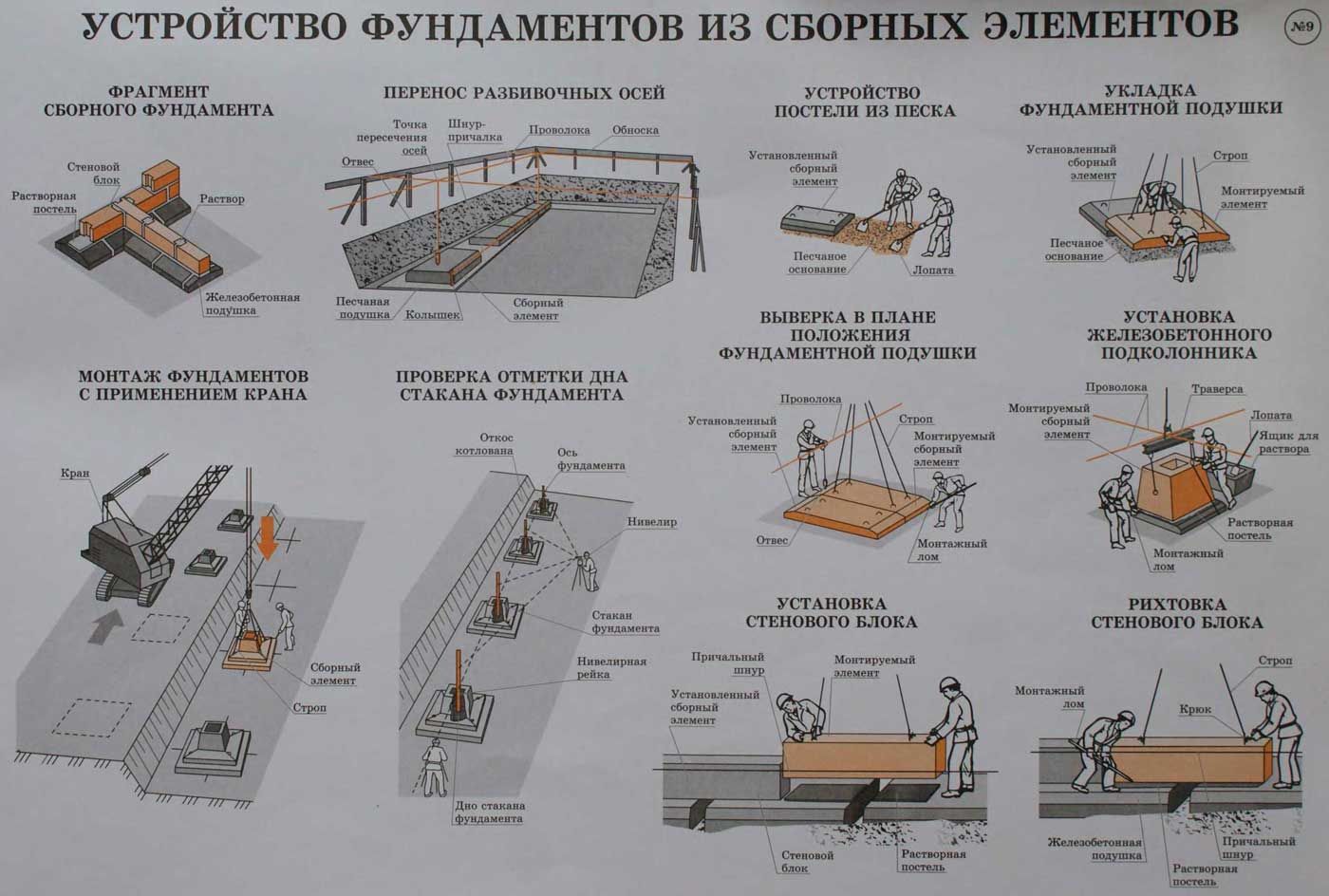

2. Сборные ленточные фундаменты. Собираются из готовых сборных фундаментных подушек и на сройплощадке только монтируются между собой.

Долговечность ленточного фундамента зависит от материала используемого при устройстве фундамента:
— монолитные до 150 лет;
— кирпичные – 30–50 лет;
— сборные бетонные – 50-75 лет.

Технология монтажа ленточного фундамента достаточно проста, именно поэтому он пользуется особой популярностью при строительстве малоэтажных домов. Достаточно лишь чётко сохранять определенную последовательность действий.
Знание этапов установки ленточного фундамента, также поможет вам проконтролировать действия строителей, в случае если строительные работы ведутся наёмными рабочими.

Этапы устройства ленточного фундамента:

1.Подготовительные работы. На этом этапе необходимо расчистить территорию, а также подготовить все необходимые строительные материалы. Также на этом этапе правильно и с особой точностью сделать разметку.

2. Земляные работы. Разметив территорию под фундамент, переходим к подготовке траншеи. Траншею можно вырыть ручным или механизированным способом, это зависит от объема планируемых работ. Дно получившейся траншеи необходимо выровнять вручную. Подготавливая основание, нужно покрыть дно траншеи слоем песка и утрамбовать его. Заключительным этапом земляных работ является гидроизоляция.

3. Установка опалубки. Опалубку обычно делают из деревянных досок. Для фиксации стен используют распорки и клинья. Самое важное зафиксировать надёжно опалубку, чтобы в последствии стены фундамента выдержали напор и качество фундамента не пострадало.

4. Монтаж арматуры. На этом этапе необходимо провести монтаж армирующих материалов внутри опалубки. Обычно армирующие прутья собирают в каркасы и крепят друг к другу. Размер арматуры полностью зависит от размера фундамента.

5. Укладка бетонной смеси. Заливают опалубку слой за слоем. Каждый слой составляет примерно 15 см. Залив слой его нужно утрамбовать, делается это для удаления из бетонной смеси воздуха, а также равномерно распределяет её по поверхности. Проводить заливку бетона рекомендуется целиком, чтобы он успел полностью схватиться.

6. Гидроизоляция фундамента. Гидроизоляция устанавливается на наружные стены фундамента, по прошествии 1-2 недель после заливки бетона. В качестве гидроизоляционных материалов можно использовать мастику или рубероид. Самое главное проверить, что гидроизоляция не отслаивается от стенок и надёжно закреплена.

7. Обратная засыпка. Заключительным этапом в технологии устройства фундамента является засыпка оставшихся пустот. Для этого можно использовать песок, глину или мелкий гравий.
Устройство фундамента является достаточно важным этапом в строительстве, поэтому в этом деле мы рекомендуем довериться специалистам, убедившись при этом в их профессиональной квалификации.

Компания ООО «СтройОпт Спб» предлагает материалы для устройства сборного фундамента ФБС.
Также у нас вы можете приобрести все необходимые материалы для качественного возведения фундамента.
Для оформления заказа звоните нам по телефону 8 800 200 7558
Наши менеджеры с радостью ответят на все вопросы и оформят заказ.

Ленточные и траншейные фундаменты — Стандарты NHBC 2023 (глава 4.3)

В рекомендациях NHBC для ленточных и траншейных фундаментов изложены следующие ключевые моменты: несущие элементы. Они должны быть спроектированы инженером в соответствии с Техническим требованием R5 в определенных ситуациях.

Предоставление информации

Должны быть подготовлены и распространены среди соответствующего персонала четкие и подробные проекты и спецификации. Должны учитываться грунтовые условия и любые особенности, и информация о них должна быть предоставлена ​​в NHBC.

Грунтовые условия

Фундаменты должны иметь подходящую глубину, доходить до подходящего несущего слоя и учитывать такие факторы, как конструкция дома, планировка и состояние грунта. Особое внимание следует уделить морозостойким почвам, а также почвам с усадкой и изменением объема.

Опасный грунт

Фундаменты на опасном грунте должны быть спроектированы инженером, о чем необходимо заранее уведомить NHBC.

Разметка

Фундаменты должны быть точно размечены, с контрольными измерениями траншей и надлежащей проверкой размеров и уровней.

Услуги и дренаж

Фундаменты должны защищать существующие коммуникации и обеспечивать дренажные и другие коммуникации. Должны быть предприняты соответствующие меры для существующих коммуникаций и дренажа грунтовых вод.

Безопасная передача нагрузок

Фундаменты должны безопасно передавать нагрузки без чрезмерной осадки, учитывая стационарные и вынужденные нагрузки. Ширина и толщина фундамента должны быть соответствующими, а также следует учитывать устойчивость прилегающих зданий.

Наклонные грунтовые и ступенчатые фундаменты

Для фундаментов на наклонной поверхности должны быть предусмотрены соответствующие опорные уровни и ступени.

Земляные работы

Земляные работы должны выполняться в соответствии с проектными размерами с учетом местных эффектов, быть компактными, сухими, ровными и правильной формы.

Армирование

Армирование должно обеспечивать безопасную передачу нагрузки и соответствовать местным условиям грунта. Он должен быть соответствующего размера, правильно расположен и должным образом поддерживаться.

Бетон

Бетон, используемый для фундаментов, должен быть пригодным для использования по назначению, прочным и должным образом перемешанным, уложенным и отвержденным.

Деформационные швы

Фундаменты должны иметь деформационные швы, соответствующие их назначению, и они должны быть непрерывны с деформационными швами в надстройке.

Строительные швы

Строительные швы должны быть выполнены надлежащим образом, избегая мест, близких к возврату в фундамент, и перед продолжением работ необходимо снять опалубку.

Настоящее руководство содержит исчерпывающую информацию о проектировании, строительстве и требованиях к ленточному и траншейному насыпному фундаменту, чтобы обеспечить их соответствие Техническим требованиям и адекватную поддержку несущих элементов.

Официальные рекомендации NHBC приведены ниже…

В этой главе приведены рекомендации по соблюдению технических требований для ленточных и траншейных фундаментов.

4.3.1 Соответствие

Ленточные и траншейные насыпные фундаменты должны соответствовать Техническим требованиям и обеспечивать достаточную поддержку всех несущих элементов.

Ленточные и траншейные фундаменты, соответствующие рекомендациям данной главы, как правило, приемлемы. Фундаменты должны быть спроектированы инженером в соответствии с Техническим требованием R5, где:

• здания высотой более трех этажей
• опорные/подпорные стены образуют жилые помещения под землей
• траншейные насыпные фундаменты глубже 2,5 м глубже, чем у соседней постройки.

К элементам здания, требующим фундаментов, относятся:

• наружные стены
• перегородки (разделительные)
• внутренние несущие стены
• дымовые короба
• опоры

В Англии, Уэльсе, Северной Ирландии и на острове Мэн стены шпал должны быть снабжены подходящим фундаментом, если внешний бетон:

• заливка на усадочных глинистых грунтах, где возможно пучение
• заливка при глубине заполнения более 600 мм
• толщина менее 100 мм

4.

Проекты и спецификации должны быть выполнены в понятный формат, включать всю соответствующую информацию и распространяться среди всего соответствующего персонала.

На объекте должны быть доступны четкие и подробные чертежи, позволяющие выполнять работы в соответствии с проектом. Информация о конструкции и спецификациях должна быть предоставлена ​​начальникам участка, соответствующим специализированным субподрядчикам и/или поставщикам. Все необходимые размеры и уровни должны быть указаны и относиться хотя бы к одному реперу и ориентирам на площадке.

NHBC может запросить информацию о состоянии грунта, обследовании участка и проекте фундамента, включая участки, которые не могут быть классифицированы как опасные.

Как проектировщики, так и рабочие должны быть осведомлены о состоянии грунта и любых характеристиках, требующих особого внимания, таких как существующая канализация или другие коммуникации, уровень грунтовых вод и наличие любых опасных веществ, включая сульфаты.

В случае обнаружения токсичных материалов или материалов, которые могут представлять опасность для здоровья, вся имеющаяся информация должна быть предоставлена ​​в NHBC вместе с предложениями по устранению последствий.

Должна быть предоставлена ​​полная информация о соединениях, ступенях, деформационных швах и любых критических последовательностях строительства.

4.3.3 Грунтовые условия

Ленточные и траншейные насыпные фундаменты должны быть адекватными, иметь подходящую глубину и доходить до подходящего несущего слоя. Вопросы, которые необходимо принять во внимание, включают:

a) план дома
b) состояние грунта
c) восприимчивые к морозу почвы и строительство в холодную погоду
d) усадочные и изменяющие объем почвы.

Проект дома и планировка

Проект фундамента должен учитывать местные условия, форму, размер и конструкцию дома. Фундаменты для домов с террасами могут потребовать особых мер предосторожности для предотвращения ущерба от дифференциальной осадки, в то время как для участков с уклоном могут потребоваться ступенчатые фундаменты или подвесные полы.

Глубина фундамента должна обеспечивать чистую, прочную и достаточную опору для расчетных нагрузок.

Состояние грунта

Вся необходимая информация об истории площадки, а также о характере и несущей способности грунта должна быть доступна до проектирования фундамента. Информацию можно получить по адресу:

• NHBC
• местные органы власти
• газовые, водные и электрические компании
• аэрофотоснимки, карты артиллерийского управления и геологические карты и обзоры.

Обследования площадок могут потребовать дополнительных исследований, включая пробные шурфы и скважины.

Подверженные морозу почвы и строительство в холодную погоду

мелом, глубина нижней части фундамента должна быть не менее 450 мм ниже готового уровня земли, чтобы избежать повреждений от воздействия мороза.

Кроме того, если строительство ведется в холодную погоду, фундамент должен находиться не менее чем на 450 мм ниже уровня земли, либо должны быть приняты меры предосторожности для предотвращения промерзания грунта.

Если готовый уровень земли должен быть выше существующего уровня земли и ожидаются холодные условия, глубина фундамента должна быть взята от существующего, не законченного уровня земли.

Усадочный и изменяющий объем грунт

В проекте должна быть указана минимальная глубина фундамента.

Таблица 1: Минимальная глубина фундамента в усадочном грунте

Усадочные грунты классифицируются как содержащие более 35% мелких частиц (глины и ила) и имеющие модифицированный индекс пластичности 10% или выше.

Эти минимальные глубины могут использоваться только в том случае, если любые существующие или планируемые деревья или кустарники находятся вне зоны влияния деревьев. Вздутие возможно в усадочной почве, где деревья были удалены или удаляются.

4.3.4 Опасный грунт

Ленточные и траншейные фундаменты на опасных грунтах должны быть спроектированы инженером и до начала работ должны быть уведомлены в NHBC.

В случае обнаружения опасного грунта необходимо уведомить NHBC за восемь недель до начала работ. Опасный грунт определяется в Главе 4.1 «Качество земли – управление состоянием грунта».

4.3.5 Разметка

Ленточные и траншейные насыпные фундаменты должны быть размечены с учетом деталей проекта.

Правильность разбивки проверяют контрольными обмерами траншей, в том числе их расположением относительно границ площадки и прилегающих строений. Уровни должны быть проверены относительно принятых ориентиров.

Для земляных работ проверьте:

• длину траншей
• ширину траншей
• длину диагоналей между внешними углами.

Стены должны располагаться по центру фундамента, если специально не предусмотрено иное.

О любых несоответствиях размеров следует незамедлительно сообщать проектировщику. Полученные изменения должны быть распространены среди всех соответствующих лиц, включая NHBC.

4.3.6 Услуги и канализация

Все ленточные и траншейные фундаменты должны быть установлены для:

a) надлежащей защиты существующих коммуникаций и отвода грунтовых вод
b) обеспечения дренажа и других коммуникаций.

Адекватная защита существующих коммуникаций и дренажа грунтовых вод

Любые существующие коммуникации, такие как кабели, водопроводные трубы или газопроводы, могут нуждаться в поддержке и защите. Коммуникации не должны быть жестко заключены в фундамент, а избыточные дренажи должны быть вырезаны и заполнены или удалены. Должны быть приняты меры предосторожности, чтобы компенсировать последствия осадки, когда стоки проходят под зданием или рядом с ним.

Необходимо предусмотреть отвод или защиту любых существующих стоков грунтовых вод, затронутых земляными работами.

Предусмотреть дренажные и другие коммуникации

Там, где коммуникации должны проходить через фундаменты или над ними, должны быть предусмотрены соответствующие воздуховоды или перемычки для последующей установки.

Ленточные фундаменты

Коммуникации должны проходить не через ленточные фундаменты, а через кладку выше. В кирпичной кладке должны быть предусмотрены соответствующие перемычки.

Засыпка траншеи

Несущая способность фундамента не должна ухудшаться там, где проходят коммуникации. Коммуникации должны быть либо с рукавами, либо проходить через соответствующим образом укрепленное отверстие в фундаменте. Это делается для того, чтобы дифференциальное движение не повредило услуги.

Для дренажа важно оставить достаточно места для движения, чтобы дренаж мог сохранять линию и уклон.

4.3.7 Безопасная передача нагрузки

Ленточные и траншейные насыпные фундаменты должны безопасно и без чрезмерной осадки передавать нагрузки на землю и учитывать:

a) постоянные и вынужденные нагрузки
b) ширину и толщину фундамента
c) устойчивость любого примыкающего здания.

Постоянные и действующие нагрузки

Постоянные и действующие нагрузки следует рассчитывать в соответствии с:

• BS EN 1991-1-1 – Национальное приложение Великобритании к Еврокоду 1. «Воздействия на конструкции. Общие действия. Плотности, собственный вес, прикладываемые нагрузки для зданий».
• BS EN 1991-1-3 – Национальное приложение Великобритании к Еврокоду 1. «Воздействия на конструкции. Общие действия. Снеговые нагрузки»
• BS EN 1991-1-4 – Национальное приложение Великобритании к Еврокоду 1. «Воздействия на конструкции. Общие действия. Действия ветра».
• БС 648 – «Таблица весов строительных материалов».

Все фундаменты должны быть:

• непрерывными по всему зданию, включая встроенные гаражи, веранды, оранжереи, эркеры и т. д.
• симметрично под несущими элементами (т.е. стены должны располагаться по центру фундаментов).

Ширина и толщина фундамента

Ширина фундамента должна:

• иметь достаточную ширину по всему периметру, чтобы избежать перенапряжения грунта, особенно там, где фундамент требуется для поддержки опор или колонн
• в зависимости от несущей способности грунта и нагрузки от здания
• не менее толщины стены плюс не менее 50 мм с каждой стороны.

Ширина ленточного фундамента должна учитывать состояние грунта и соответствовать следующей таблице:

Таблица 2: Допустимая ширина фундамента

Толщина (T) фундамента должна быть:

• равной выступ (P) или 150 мм (в зависимости от того, что больше)
• 150–500 мм для ленточного фундамента
• Минимум 500 мм для траншейного фундамента.

Устойчивость любого примыкающего здания

Если фундамент заглублен глубже, чем соседнее здание, инженер-проектировщик обычно должен тщательно следить за земляными работами и строительством, чтобы проверить уровень качества работ. При необходимости в конструкции следует предусмотреть дифференциальное движение.

4.3.8 Наклонные грунтовые и ступенчатые фундаменты

Ленточные и траншейные насыпные фундаменты должны быть доведены до подходящего уровня несущей способности при строительстве на наклонных грунтах, а ступени должны иметь соответствующую форму.

На наклонной поверхности может потребоваться ступенчатый фундамент. В случае ступенчатого фундамента высота ступени не должна превышать толщину фундамента,
, если только она не является частью фундамента, спроектированного инженером в соответствии с Техническим требованием R5.

Перекрытие фундамента

Перекрытие должно быть не менее:

Ленточный фундамент

• 2 x S, или
• Т (максимум 500мм), или
• 300 мм, в зависимости от того, что больше.

Траншейный фундамент

• 2 x S или
• один метр, в зависимости от того, что больше.

4.3.9 Земляные работы

Земляные работы для ленточных и траншейных насыпных фундаментов должны:

a) учитывать проектные размеры
b) учитывать локальные воздействия
c) быть компактными, достаточно сухими, ровными и правильными в форме.

Расчетные размеры

Неточность может помешать расположению стен и опор по центру и, следовательно, привести к внецентренной нагрузке на фундамент и возможному разрушению фундамента.

Следует избегать чрезмерных земляных работ. Аккуратное рытье траншеи особенно важно там, где ширина фундамента лишь немного шире стены, которую нужно поддерживать.

При изменении конструкции фундамента требуется согласие проектировщика фундамента.

Локальные воздействия

В слабых местах котлованы следует углубить до прочного дна или армировать бетон. Твердые места следует удалить.

Если на дне или по бокам траншей видны корни, особенно в глинистых грунтах, может потребоваться углубление котлованов или специальные меры предосторожности, определенные инженером в соответствии с Техническим требованием R5.

Плотная, достаточно сухая, ровная и правильной формы

Если иное не предусмотрено инженером в соответствии с Техническим требованием R5:

• Дно траншеи должно быть горизонтальным, весь сыпучий материал должен быть удален
• Стенки траншеи и ступеньки должны быть, как ближе, насколько это возможно, вертикально.

Дно траншеи, подвергшееся воздействию дождевой воды, грунтовых вод или высыхания, должно быть засыпано, чтобы образовалась прочная поверхность.

4.3.10 Армирование

Арматура для ленточных и траншейных фундаментов должна обеспечивать безопасную передачу нагрузок и подходить для локальных грунтовых условий.

Арматура должна быть:

• соответствующего размера
• правильно размещена
• чистой и свободной от рыхлой ржавчины фундамент или как указано в дизайн.

Если есть сомнения по поводу каких-либо слабых мест, перед укладкой бетона следует воспользоваться советом проектировщика.

4.3.11 Бетон

Бетон для фундамента должен быть:

а) из смеси, пригодной для использования по назначению
б) устойчивым к химическому или морозному воздействию
в) правильно смешанным, уложенным и отвержденным.

Бетонирование должно производиться по возможности за одну операцию с учетом погодных условий и дневного света. Бетон следует укладывать как можно скорее после проверки котлована.

Для траншейных фундаментов особенно важно проверить правильность и горизонтальность конечного уровня, так как трудно скорректировать расхождения в небольшом количестве рядов кирпича между фундаментом и DPC.

4.3.12 Деформационные швы

Ленточные и траншейные насыпные фундаменты должны иметь деформационные швы, соответствующие их назначению.

Если указаны деформационные швы, они должны быть непрерывными с швами в надстройке.

4.3.13 Строительные швы

Строительные швы в ленточных и траншейных фундаментах должны быть оформлены соответствующим образом.

Там, где строительные швы неизбежны:

• они не должны располагаться рядом с возвратом фундамента за пределы рабочего шва.
• перед продолжением работ необходимо снять всю опалубку

Строительные швы для ленточного и траншейного насыпного фундамента можно формировать одним из способов, указанных выше.

Мониторинг установки фундамента — GeoCon Engineering

Если в вашем проекте требуется установка неглубокого или глубокого фундамента, убедитесь, что все сделано правильно с первого раза. Независимо от того, работаете ли вы со стволовыми стенами, фундаментами цепных стен, плавающими плитами или подъемными плитами, мы обеспечим вас. Работайте с экспертами побережья Мексиканского залива по проектированию глубоких и неглубоких фундаментов. Наш мониторинг установки неглубокого фундамента и мониторинг установки глубокого фундамента гарантируют, что все идет по плану. Команда геотехнических инженеров GeoCon Engineering позаботится о том, чтобы ваш проект был на прочной основе от начала до проверки.

Проектирование мелководья — это именно то, чем оно может быть. Это проектирование и строительство фундаментов для конструкций, способных существовать на небольшой глубине в почве. Неглубокие фундаменты часто крепятся к почве непосредственно под конструкцией, поэтому их иногда называют фундаментами.

Во всех конструкциях фундаментов мелкозаглубленный фундамент является наиболее распространенным, поскольку он является наиболее рентабельным. Это требует копания на меньшей глубине, а размер фундамента намного меньше, чем при проектировании глубоких фундаментов. Сооружения, требующие глубокого фундамента, требуют фундамента гораздо большего размера, чем те, для которых можно использовать мелкозаглубленный фундамент. В целом, многие прибрежные застройщики и подрядчики на побережье Мексиканского залива предпочитают использовать неглубокий фундамент. Однако не все проекты подходят для мелкозаглубленного фундамента. Многие требуют глубокого проектирования фундамента.

Существует несколько распространенных типов фундаментов или мелкозаглубленных фундаментов, используемых в современном строительстве. Широкая опора также известна как изолированная опора или индивидуальная опора. Ленточный фундамент (ленточный фундамент) также известен как стеновой или сплошной фундамент. Матовое основание (матовое основание) также известно как плотное основание или плотный фундамент. Наконец, бывают комбинированные фундаменты, ленточные и даже консольные.

Вам не нужно знать, какой фундамент подходит для вашей конструкции. Вот почему вы работаете с экспертами по геотехнике в GeoCon Engineering. Мы проанализируем цели вашего проекта в контексте результатов исследования недр, чтобы помочь вам определить идеальный тип фундамента. Независимо от того, строите ли вы мост, гараж, сарай или даже дом, мы поможем вам спроектировать неглубокий фундамент, который выдержит испытание временем.

Установка мелкого фундамента по сравнению с установкой глубокого фундамента

С одной стороны, разница между проектированием мелкого и глубокого фундамента очевидна; это глубина. Хотя это правда, есть некоторые большие различия. Строительство глубоких фундаментов означает строительство гораздо больших фундаментов с большим отношением фундамента к структуре, чем неглубокие фундаменты. Это намного больше материала, что делает проекты глубокого фундамента более дорогостоящими. Кроме того, это означает гораздо больше раскопок, что опять-таки увеличивает проект.

Решение о том, планировать ли мелкозаглубленный или глубокий фундамент для вашего строительного проекта на побережье Мексиканского залива, зависит не только от предпочтений. Все это связано с тем, позволяют ли подземные условия на строительной площадке использовать неглубокий фундамент. Тип грунта, уплотнение и условия должны быть идеальными, чтобы неглубокий фундамент мог поддерживать структуру выше без оседания, растрескивания или разрушения. Если есть какой-либо риск того, что ваш фундамент осядет, вам потребуется глубокая инженерия фундамента.

Глубокий фундамент, такой как сваи, является важным компонентом для домов, расположенных на побережье Мексиканского залива, особенно тех, которые построены на воде или рядом с ней. Эти дома требуют прочного фундамента, способного выдержать суровые погодные условия региона, включая ураганы, сильные ветры и наводнения. Использование глубоких фундаментов, таких как сваи, обеспечивает безопасность и устойчивость домов, обеспечивая домовладельцам душевное спокойствие и защищая их инвестиции.

Для того, чтобы определить, требуется ли вашему проекту проектирование неглубокого заложения или глубокого заложения, вам необходимы геотехнические отчеты и исследования недр. Подрядчики, эксперты по строительству и разработчики должны работать вместе с инженерами-геотехниками, чтобы определить, какой тип фундамента необходим. Вам нужен инженер-геотехник, обладающий опытом в выяснении того, как геология вашей земли повлияет на любое строительство на ней или на ней.

«ГеоКон» поднимает фундаменты на мелководье и глубоководье на побережье Мексиканского залива на новые глубины. Все строительные проекты требуют прочного фундамента. Однако не все подрядчики, разработчики и операторы тяжелой техники имеют инженерное образование, позволяющее обеспечить соответствие фундаментов спецификациям. Если вы хотите убедиться, что установка неглубокого или глубокого фундамента выполнена правильно, свяжитесь с нами. Специалисты GeoCon Engineering проконтролируют установку вашего лука-шалота или глубокого фундамента.
