Устройство фундамента монолитная плита: устройство, плюсы и минусы, строительство своими руками

Технология строительства фундамента монолитная плита: этапы монтажа

Содержание

• Приспособления для построения фундамента
• Этапы изготовления монолитной плиты
• Универсальный вид монолитной плиты
• Процесс заливки плиты: некоторые факты

На сегодняшний момент постройка фундамента путем возведения на предварительно готовую основу монолитной плиты является достаточно обыденной вещью. Десять лет назад этот способ строительства начинал пользоваться спросом и в России. Конечно, выполнять эту работу нужно с бригадой опытных строителей, и иметь большое количество различных приспособлений, о которых речь пойдет ниже. Технология строительства фундамента «монолитная плита» поистине универсальна, она идеально подходит для низкого неравномерного грунта, в частности песчаной основы и торфяной. В чем кроется отличие этого вида фундамента от других? Все дело в бетонной плите: опалубка служит для него идеальным и неразрывным тандемом.

Новичкам в этом вопросе стало кое-что проясняться, а именно, что такое монолитная плита. Стоит добавить, что она предназначена преимущественно для незаглубленного типа основания и самых труднодоступных для строительства видов грунта. Минимальная толщина данного вида должна составлять 10 сантиметров. В противном случае, конструкция может не выдержать. Плита располагается над заранее приготовленной песчаной подушкой. Необходимо защитить будущий дом от водной стихии. С этой целью производится процедура гидроизоляции.

Далее возводится каркас из арматуры. Устройство самой арматурной сетки тоже не простое: её верхняя и нижняя часть плотно связаны между собой. Она, в свою очередь, располагается над фундаментом.

Далее наступает этап сложного процесса под названием армирование монолитной плиты. Сложна она, потому что сама плита испытывает большие нагрузки со всех сторон изгиба. Для непосредственного армирования монолитного фундамента необходима ребристая арматура, сечение которой составляет 10-15 миллиметров. Именно этот тип хорошо поддерживает своеобразный симбиоз с бетоном – он достаточно крепко сцепляется с ним. Таково устройство монолитной плиты.

Надо как следует подсчитать расходы, касающиеся затрат на арматуру. Допустим, расстояние между прутками 25 сантиметров, на всю основу плиты уйдет практически 3 метра самой арматуры (не забывайте, что её необходимо проложить со всех сторон). Получившиеся метры надо умножить на 2. Помимо нижней части существует верхняя (об этом было сказано выше). Чтобы объединить эти части вместе, потребуется порядка двух метров все той же арматуры. На всю эту непростую процедуру уйдет порядка 15 м на 1 квадратный метр.

к содержанию ↑

Приспособления для построения фундамента

К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас. Этот тип фундамента все время обходит на шаг своих конкурентов.

Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:

• Лопаты двух типов (штыковая и совковая)
• Проволока
• Крючок, чтобы связывать проволоку
• Песок, цемент, щебень
• Строительный уровень
• Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
• Виброплита (разравнивает поверхность грунта)
• Толстый шнур
• Арматура (виды сечения поперечный и переменный)
• Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
• Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)

к содержанию ↑

Этапы изготовления монолитной плиты

Чтобы собрать все части мозаики в одну картинку, предлагаю разобраться во всем поэтапно. Технология строительства фундамента монолитной плиты очень непроста. Начинающим в этом деле будет сложно вдуматься в конкретные формулировки. Но если вы поставили себе такую цель, то не отступайте от нее.

Дом, возведенный на таком прекрасном и устойчивом фундаменте, при его последующей продаже будет стоить намного больше, нежели дом, фундамент которого не состоит их монолитной плиты. Итак:

1. Большим количеством помощников или профессиональных строителей выкапывается котлован определенной глубины.
2. Все углубление заполняется песчаной подушкой.
3. Как было сказано выше, специальная дренажная система будет проложена вокруг фундамента, для того, чтобы предохранить его и будущие помещения подвала от затопления.
4. На песчаной подушке делают слой так называемой подбетонки, которую изготавливают для того, чтобы разместить там материал, который будет защищать от попадания воды.
5. Дальше происходит основная часть работы: в ход вступает арматура и фундаментная плита. После заливки этой плиты часть арматуры будет торчать из нее. Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой.
6. Потом следует обязательный процесс, без которого сделать монолитный фундамент не представляется возможным. Из арматуры нужно сделать прочный каркас, расстояние, между стержнями которого должно быть 25-30 см. Арматура должна охватить опалубку, не стоит это забывать.
7. Чистую и слегка мокрую опалубку необходимо установить для того, чтобы стены были более прочными. Выровненные балки вместе с болтами окончательно закрепляют опалубку.
8. Наступает кульминационный момент, а именно бетонирование. Средняя толщина одного слоя бетона составляет 15 см. После его заливки нужно выровнять и как следует утрамбовать незастывшее месиво. Делаем это до появления первой воды на нем. Благодаря выравнивающему бруску, который надо передвигать по опалубке, постепенно остывающий бетон примет окончательно ровное положение.
9. Последний, завершающий этап. Это как бы показатель проделанной работы. Только когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого монолитная плита считается завершенной.

И после этого возникает вопрос: действительно вы готовы жертвовать семейный бюджет на дорогую технику, хорошее оборудование? Если да, то мы не имеем права сдерживать вас. Главное делать это осознанно, посоветовавшись с семьей. Можем обрадовать тем, что ваш дом ждет участь долгожителя – этот фундамент прочно простоит около 150 лет.

к содержанию ↑

Универсальный вид монолитной плиты

Максимальной устойчивый и усложненный вид, которому представляется возможность как всего лишь частично опираться по контуру, так и совершенно свободно, и также сильно защемляться. Проще говоря, монолитная железобетонная плита может опираться частично, свободно или полностью защемляться. Консольная плита (защемленная) плита активно применяется на практике. Однако защемленная, она лишь на одной из кромок: в остальном плиты являются опертыми в разных углах. По так называемой специальной схеме железобетонные плиты разделают на 2 типа. Первый тип балочный разнообразен: консольный, многопролетный, разрезной или наоборот. Балочные плиты так же бывают однопролетными и многопролетными. Второй тип, как уже стало понятно, носит название небалочный.

Армировка железобетонных плит производится с помощью сварных сеток и арматуры. Как минимум 10% должна составлять площадь поперечной арматуры от места сечения наибольшего изгиба. Установка рабочей арматуры по каждой стороне плиты должна быть выполнена равномерно. Поскольку арматура недешевое удовольствие, то её надо разбить приблизительно на 3 части. Части, которые будут находиться по бокам должны быть меньше средней по ширине.

к содержанию ↑

Процесс заливки плиты: некоторые факты

Специалисты рекомендуют не экономить на бетоне, так как фундамент, полученный в результате заливки, будет держать ваш собственный дом, а экономить на этом глупо. Технология заливки плиты монолитного фундамента не осуществляется вручную: основной процесс будет происходить внутри бетономешалки. Нужную смесь можно как заказать, так и сделать самому. Конечно, речь не идет о покупке бетономешалки – вполне возможным является её аренда.

Есть много способов по заливке опалубки. Готовый бетон помещается прямиком из бетоновоза на опалубку. Аккуратно эту работу можно выполнить, имея направляющий короб. Чтобы уплотнить доставленную смесь применяется вибратор (его применение актуально в случае с монолитной железобетонной плитой). При успешном завершении этой процедуры начинается этап увлажнения. Смесь должна быть влажной в течение недели, после чего снимают опалубку. Возведение фундамента полностью завершено.

Утепленный шведский фундамент | Монолитный железобетонный фундамент

Современный фундамент из монолитной плиты представляет собой сплошную конструкцию из железа и бетона, уложенную под всей площадью строения. Особенностью данного сооружения является его устойчивость. Это обеспечивается большой площадью опоры.

Некоторые виды грунтов, обладающих повышенной подвижностью, делают строительство проблематичным. Их волнообразное вспучивание может разрушить строение. Если в таком месте требуется устройство фундамента, монолитная плита подойдёт лучше других. Подвижки будут поднимать всю плиту, а не её отдельные элементы. Такая особенность предотвратит возникновение перекосов при строительстве дома и минимизирует вероятность обрушения сооружения.

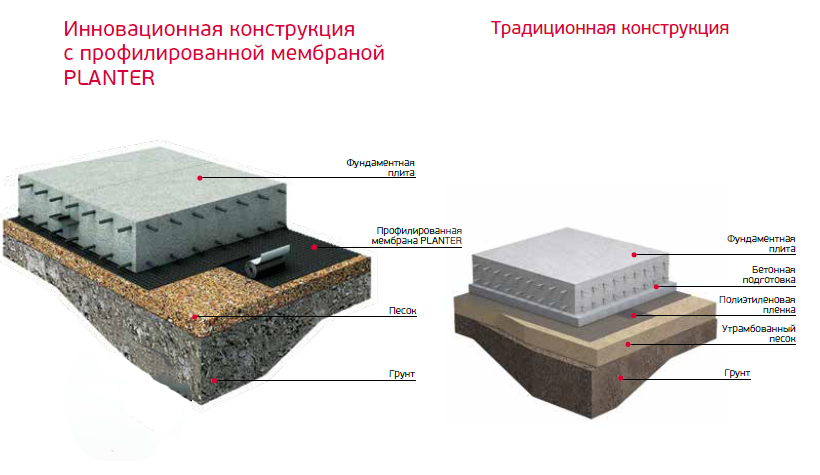

Устройство фундамента: монолитная плита

Различается и зависит от конкретных условий. Стандартный вариант включает:

• утрамбованная песчаная подушка;

• геотекстиль;

• слой щебёнки;

• бетонная стяжка, предохраняющая гидроизоляцию от повреждения;

• гидроизоляция;

• в холодном климате необходим слой утеплителя;

• полиэтиленовая плёнка, закрывающая теплоизоляцию;

• монолитная плита.

Если монолитная плита сделана не по технологии, качественные характеристики могут быть значительно снижены.

Заливка монолитной плиты

В зависимости от технологии исполнения, выделяют два вида плитного фундамента.

• Монолитный. Это цельнолитая плита, являющаяся самым надёжным вариантом устройства. Позволяет заниматься капитальным строительством на грунтах, обладающих разными свойствами. При возведении тяжёлых построек, рекомендуется рыть котлован до материкового грунта. Монолитный фундамент обеспечивает зданию прочность.

• Сборный. На дне котлована укладывают отдельные железобетонные элементы. Сверху делают бетонную стяжку. Такая технология значительно уступает монолитной по прочности. Однако сгодится для устойчивых грунтов или лёгких построек.

В зависимости от профиля, фундамент монолитный железобетонный делится на три вида.

• Сплошной. Фундамент служит черновым полом для первого этажа.

• Ребристый. В нижней части фундамента имеются дополнительные несущие элементы, значительно увеличивающие допустимую нагрузку на конструкцию.

• Коробчатый. Дом с цоколем, расположенным на плите и перекрытым сверху.

Все три вида могут быть сделаны по монолитной или сборной технологии. Самая надёжная монолитная фундаментная плита имеет ребристый профиль и устроена по монолитной технологии.

Монолитная фундаментная плита имеет свои преимущества и недостатки

Преимущества монолитного фундамента:

• Относительная простота монтажа.

• Повышенная прочность конструкции.

• Возможность использования поверхности плиты в качестве чернового пола.

• Возможность устройства цокольного этажа.

Фундаменты из монолитной плиты имеют один недостаток — это дороговизна строительных работ. Особенно если в планах — создание просторного подвального помещения.

Монтаж монолитной плиты:

• Рытьё котлована.

• Устройство подушки, гидроизоляции и дренажа.

• Мероприятия по утеплению.

• Конструкцию заливают бетоном, проводится монтаж монолитной плиты.

Качественное строительство монолитной железобетонной плиты – дело довольно дорогое. Зато можно быть уверенным в прочности и долговечности такого фундамента. Рассчитать цену монолитного фундамента и получить план строительства вы можете на нашем сайте.

Стоимость фундамента из монолитной плиты

В стоимость входит:

• Планировка и разметка участка
• Земляные работы, устройство котлована, траншеи
• Устройство песчаной подушки
• Укладка геотекстиля
• Монтаж опалубки
• Вязка арматуры
• Установка коммуникаций
• Заливка бетона М300

Доставка рассчитывается отдельно.

**Более точную стоимость фундамента под ключ вы можете узнать, позвонив нам.

Термический контроль в монолитной плите

Дополнительные энергосберегающие детали

Одним из самых распространенных в США фундаментов является монолитная бетонная откидная плита. Прелесть этой системы в том, что фундаментная стена и плита создаются в одной отливке, что делает ее эффективной с точки зрения затрат, труда и времени. Однако одним из недостатков является то, что его может быть трудно изолировать, потому что его структурная целостность зависит от того, является ли он монолитным, то есть непрерывным.

В традиционных системах фундамента плита не зависит от стены фундамента, что позволяет легко включать тепловые границы в сборку. Монолитная система фундамента не так однозначна. Поскольку внешний край плиты открыт, он содержит значительный тепловой мост. №

Самый простой способ создать непрерывную тепловую границу с сохранением целостности конструкции – оставить откидной фундамент за пределами кондиционируемого пространства. В этой детали 4-дюймовая плита из пенополистирола (EPS) устанавливается поверх плиты. Это позволяет сохранить структурную целостность фундамента при сохранении непрерывности тепловой границы. (Эта конкретная деталь была разработана для нового строительства в климатической зоне 5. 4-дюймовый пенополистирол может быть адаптирован к климату здания.)

Два слоя 3/4-дюйм. обшивка пола укладывается поверх жесткого пенопласта для обеспечения финишной отделки пола. Верхний слой устанавливается под углом 90° к нижнему слою, а стыки располагаются в шахматном порядке на 2 фута в обоих направлениях. Это создает 1-1/2 дюйма. стропильная часть настила перекрытия, не скрепленная механическим способом с плитой; он плывет наверху — отсюда и название плот.

Одной из проблем нового строительства является миграция влаги из новой плиты вверх в готовый пол. После консультации с профессионалами в…
