Устройство фундамента ленточного мелкозаглубленного: Устройство мелкозаглубленного ленточного фундамента. Инструкция по возведению мелкозаглубленного ленточного фундамента

16.09.1974

0 Comment

Содержание

Устройство ленточного мелкозаглубленного фундамента. Устройство ленточного мелкозаглубленного фундамента. Тонкости и нюансыИнформационный строительный сайт |

Использование классического фундамента глубокого заложения при возведении малоэтажных легких конструкций оправдывает себя на 15-20%. Т.е., средства, затраченные на закладку такого фундамента при строительстве небольших кирпичных или каменных зданий, будут потрачены впустую.

Для таких случаев лучше использовать фундамент ленточный мелкозаглубленный. Это бетонная лента, которая укладывается прямо в промерзающие грунтовые слои на полметра выше грунтовых вод под все несущие стены здания.

Виды ленточного фундамента

Сборный.
Монолитный.

Сборный фундамент подразумевает укладку уже готовых железо-бетонных плит стандартных размеров в траншею, и соединение их между собой посредством цементного раствора. Этот метод подойдет для строек «в сжатые сроки». Ведь укладывая такой фундамент, не надо ждать его затвердения и усадки. Однако, тут требуется привлечение подъемного крана. Кроме того, этот способ не уместен в случае нестандартных размеров стен. Поэтому данный способ укладки фундамента не так популярен, как следующий.

Монолитный фундамент изготавливается непосредственно на стройплощадке методом заливки бетона в подготовленную траншею. Производство такого фундамента более трудоемко и требует гораздо больших затрат рабочей силы. Но, зато, фундамент будет ровным и идеально заполнит полость канавы.

Глубина мелкозаглубленного ленточного фундамента, как ясно уже из названия, невелика (0,5-0,8 м), в сравнении с привычным фундаментом глубокого заложения (1,5-1,8 м). Ленточный мелкозаглубленный фундамент гораздо более прост в обустройстве, чем фундамент из плит или свайный, но его цена будет выше из-за объема используемого материала.

Мелкозаглубленный ленточный фундамент на склоне – не самый оптимальный вариант. Этот тип заложения, конечно, решит многие технические проблемы, но стоить это будет очень дорого. Данный вариант хорош для довольно обеспеченных застройщиков.

Преимущества ленточного мелкозаглубленного фундамента

Стоимость ленточного мелкозаглубленного фундамента раза в 3-4 ниже, чем стоимость фундамента глубокого заложения.
Значительно меньшие затраты сил и времени на устройство ленточного мелкозаглубленного фундамента по сравнению со стандартным аналогом.
Возможность устроить в доме небольшой подвал.

Данный тип фундамента менее поддается деформациям, связанным с движениями грунтов.

Недостатки ленточного мелкозаглубленного фундамента

Такой тип фундамента подходит только для легких невысоких зданий.
Сочетается только с грунтами, которые не очень вспучиваются.
Обязательным условием для использования данной технологии является низкое расположение подземных вод.
Необходимость тщательной организации системы водоотведения для защиты основания от осадков.

Мелозазубленный ленточный фундамент своими руками

Что понадобится

Щебенка.
Цемент.
Песок.
Кирпич.

Вода.
Металлические пруты для армирования диаметром 10 мм и 15-16 мм.
Бруски из дерева.
Колья и распорки.
Рубероид рулонный.
Пенополипропилен, стеклоткань или агрил.
Доски, отесанные с одной стороны.
Геотекстиль.
Строительный уровень.
Экскаватор.

Технология укладки мелкозаглубленного ленточного фундамента

Очистите рабочую территорию от мусора и сорняков.
Сделайте разметку будущей траншеи при помощи веревки и колышков.
Выкопайте траншею около 0,7 м в ширину и столько же в глубину. Чтобы рыхлый грунт по краям не обваливался, формируйте откосы.
На ее дно засыпьте песок слоем 0,2-0,4 м (этот слой будет служить своеобразным амортизатором при изменении температур и уровня влажности).
Увлажните песок и утрамбуйте.
Вбейте распорки и колья по периметру канавы.
Укрепите на них доски, оструганные с одной стороны, соорудив опалубку.
Проверьте правильность размещения деревянных щитов, используя строительный уровень.
Внутренние поверхности отмостки изолируйте рубероидом.
Залейте стартовый слой бетона 0,1-0,15 см.
Соорудите арматурный каркас из металлических прутьев по форме траншеи, оставляя зазор между продольными прутами и плоскостью фундамента для того, чтобы исключить возникновение коррозии. Прутья каркаса можно скрепить специальной вязальной проволокой или сваркой.

Заливайте бетон слоями по 0,2 м, уплотняя каждый из них для того, чтобы исключить возможность образования пустот внутри массива.
Пазухи засыпьте песком.

Важно знать!

Очень большое значение имеет грамотная организация системы водоотведения при обустройстве такого фундамента.
После заливки фундамента, его поверхность необходимо покрыть пленкой. Так можно избежать трещин в дальнейшем.
Непременно нужна отмостка, которая изготавливается после заливки фундамента.
Качественный бетон – залог качественного фундамента, не старайтесь тут экономить.

Заложенный фундамент не должен зимовать открытым. Строительные работы, по возможности, следует заверить до наступления морозов. Если такой возможности нет, то необходимо «укрыть» фундамент опилками, керамзитом и пр. материалами, способными снизить влияние перепадов температур.

Мелкозаглубленный ленточный фундамент на глине

Создание фундамента данного типа на глинистых пучинистых почвах характеризуется рядом проблем, продиктованных неустойчивыми свойствами глины. В данном случае необходимо особо тщательно обустроить дренажную систему. Выполнение этого этапа происходит после выкапывания траншеи.
Пробурите две скважины на расстоянии 2-3 м друг от друга. Их глубина не должна быть меньше, чем глубина промерзания грунта.

Вставьте трубы внутрь скважин.
Пустоты в трубах заполните щебнем.
Донную часть траншеи засыпьте щебнем.
Области вокруг труб засыпьте песком, тщательно его утрамбовывая.
Поверхность песка покройте щебнем.
Установите щиты опалубки и арматуру.
Залейте бетонную смесь.

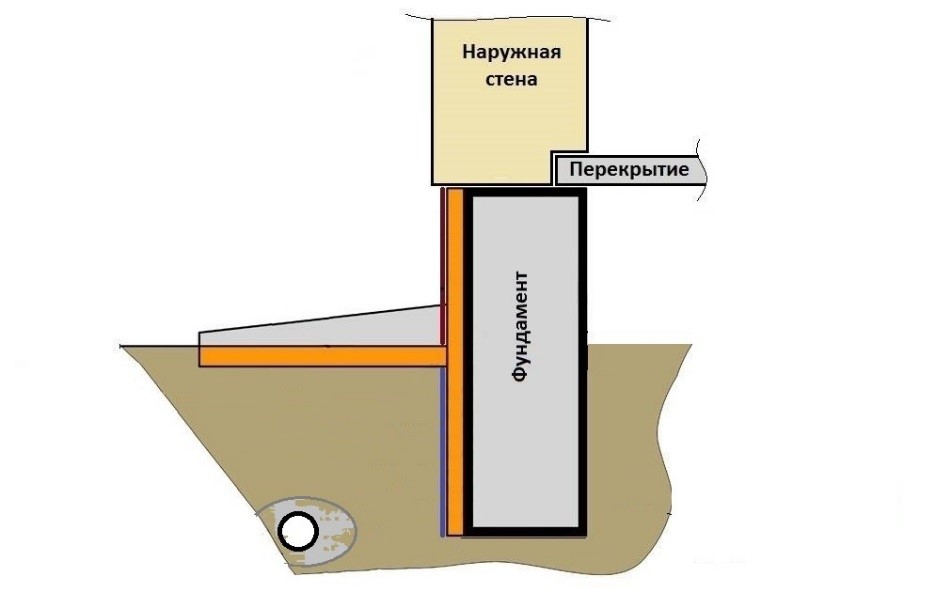

Снаружи конструкции выройте еще одну траншею глубиной до щебневого слоя фундамента.
Засыпьте новую траншею щебнем.
Поверх устройте отмостку шириной 0,5-1 м.

Нюанс! Трубу может заменить, свернутый в рулон, любой негниющий материал (стеклоткань, пенополипропилен, агрил и пр.)

Таким образом, воды атмосферных осадков будут выводиться в щебневую засыпку, а затем, в дренажные трубы. Сам же фундамент будет контактировать с засыпкой из сухого щебня и, как следствие, не будет вспучиваться во время замерзания грунта.
Подробнее о том, что такое фундамент ленточный мелкозаглубленный, можно узнать из видео:

Ленточный фундамент мелкозаглубленный (мелкого заложения) для дома

Мелкозаглубленный ленточный фундамент – разновидность ленточного фундамента.

Это железобетонная конструкция, имеющая толщину, сравнимую с толщиной стен. Она заглубляется в грунт на величину, меньшую глубины промерзания. Такой вариант имеет небольшую цену, но может использоваться только на непучинистых или слабопучинистых грунтах. Для пучинистых и слабонесущих грунтов он применяется с осторожностью, так как давление, оказываемое на поверхность, очень велико, а в период промерзания такого типа грунта под лентой возникают локальные напряжения, которые приводят к изломам.

Как устроен мелкозаглубленный ленточный фундамент?

На первом этапе по контуру постройки выполняется траншея, как правило, около полуметра в глубину. По ее дну отсыпается подушка из песка и гравия. Затем сооружается опалубка вдоль стенок. Стенки, дно и опалубка гидроизолируются, обычно с использованием полиэтиленовой пленки или рубероида. Мероприятие позволит удержать цементное молочко в бетоне. При необходимости внутрь опалубки закладываются трубы для коммуникаций и вентилирования пространства внутри.

Так как конструкция имеет небольшую высоту, то армировать такой тип ленточного фундамента можно в два ряда. Каждый элемент арматуры должна быть закрыт не менее чем тремя сантиметрами бетона со всех сторон. Допускается заливка бетоном ручного замеса за счет того, что необходим небольшой объем, это также уменьшает цену строительства. Возможно использование фундаментных блоков, но тогда в обязательном порядке выполняется армирующий пояс по верху из красного кирпича или железобетона.

Достоинства и недостатки мелкозаглубленных ленточных фундаментов для дома

Устройство ленточного фундамента мелкого заложения имеет, безусловно, внушительное количество достоинств:

Небольшой объем строительных работ и, как следствие, невысокая цена.
Возможность применения бетона, замешанного ручным способом.
Несложное обустройство доступа в подпол.

Но такие весомые достоинства сопровождаются и ограничениями по применению технологии, так как ее:

Нельзя использовать на пучинистых и других слабонесущих грунтах.
Нежелательно останавливаться на выборе такой конструкции для зданий с тяжелыми стенами, в частности, с кирпичными.
Хотя и доступ к коммуникациям в подполе будет, полноценного подвала построить не получится.

Особенности строительства мелкозаглубленного ленточного фундамента

Подушки из песка – обязательный элемент конструкции. Они позволяют значительно снизить глубину промерзания грунта. Песок выполняет и еще одну функцию. Он обеспечивает процесс, при котором замерзающая жидкость равномерно перемещается относительно постройки.

Ленточный фундамент мелкого заглубления нельзя оставлять ненагруженным на холодный период. Если все же пришлось это сделать, то вокруг необходимо смонтировать временный слой с хорошими теплозащитными характеристиками. В качестве материалов для этого применяют опилки, шлаковую вату, керамзит. Это позволит противодействовать промерзанию. Снег – неплохой теплоизолятор, но полагаться только на него не стоит.

Тонкости устройства армированного ленточного мелкозаглубленного монолитного фундамента на сваях

Цена мелкозаглубленного ленточного фундамента для дома возрастает, если существует угроза неравномерной осадки. Такое может произойти, если грунты на участке неоднородные. В этом случае делают армированный вариант, который работает как единое целое, перераспределяя усилия. Это обеспечит отсутствие деформаций и трещин на стенах дома.

На грунтах с не очень хорошими прочностными качествами (заболоченных, грунтах-плывунах и т.д.), а также в случае наличия отклонения возводят мелкозаглубленный ленточный фундамент на сваях, расположенных ниже, чем глубина промерзания. Они защищают конструкцию от горизонтальных и вертикальных смещений.

Применение свай повышает несущую способность у ленточного фундамента мелкого заложения, в целом, продлевает срок эксплуатации строения. Диаметр свай определяется исходя из сведений о типе почвы, учитывается и вес дома. В процессе забуривания следят за достижением глубины промерзания и соприкосновением с незначительно сжимаемым грунтом. Только на него можно без опасений перенести вес здания. Основное преимущество армированного ленточного мелкозаглубленного монолитного фундамента – возможность применения на любых типах почв. Сваи забуриваются через каждые 1.5 — 2 метра.

Особенности устройства мелкозаглубленного ленточного фундамента на глине, на склоне

Заглубление ленты фундамента зависит от грунта. Если на участке глина, то ее величина составляет от 75 до 95 см. Конструкция может возвышаться над землей, но не выше, чем размер подземной части. Армировать ее в случае глинистых почв обязательно.

На склонах мелкозаглубленные ленточные фундаменты – не всегда удачный выбор, однако если грунт песчаный, а строение не тяжелое, то такой вариант возможен. Главное – тщательно соблюдать монолитность конструкции. Для подвижных и глинистых грунтов на склонах нельзя использовать отдельные блоки, хотя это и снижает стоимость строительства.

Услуги профессионалов – залог успеха!

ООО «Проект» оказывает профессиональные услуги по строительству домов, в том числе, возведению ленточных фундаментов мелкого заложения под постройки различного типа. Мы выполняем все работы качественно, в срок, точно соблюдаем смету, которая предварительно согласовывается с заказчиком. При этом цены мы предлагаем очень комфортные. Уже множество хозяев в Москве и Подмосковье живут в домах, построенных нашей организацией. И мы приглашаем других жителей региона воспользоваться нашими услугами.

Что такое фундамент? Это та часть, без которой не может эксплуатироваться ни одна постройка, начиная от забора и заканчивая многоэтажным коттеджем. От качества проведения работ по его возведению зависит срок эксплуатации здания, комфорт проживания в нем и внешний вид постройки. Есть еще одна деталь, которую надо учитывать, рассчитывая стоимость строительства. Ремонт подземной части – очень затратный процесс, расходы на него могут даже превышать первоначальные вложения. Поэтому лучше сразу сделать все правильно, аккуратно, грамотно. Так все и произойдет, если вы обратитесь к нам!

Фундамент ленточный мелкозаглубленный, стоимость и расчет ленточного фундамента под дом, сруб, баню.

Монолитный ленточный фундамент, армированный, заливка, опалубка

Фундамент – это несущая часть здания или архитектурного сооружения, которая воспринимает на себя нагрузки от вышележащих конструкций и распределяет их по основанию.

Одним из наиболее распространенных типов фундаментов является ленточный мелкозаглубленный, который идеально подходит для строительства «легких» деревянных домов из бруса или бревна на не пучинистых и малоподвижных грунтах.

Излишне говорить, что от правильности расчета фундамента и качества выполнения работ по его закладке зависят такие важнейшие характеристики как надежность, устойчивость и долговечность дома. Соответственно, к выбору и определению параметров ленточного мелкозаглубленного фундамента (глубина залегания, ширина ленты, плотность армирования и пр.) необходимо отнестись с максимальной ответственностью.

Сегодня в эпоху информационного бума не составляет труда найти любую информацию по строительству ленточных фундаментов со всеми тонкостями и нюансами их возведения. Проблема в том, что каждый конкретный случай требует индивидуального подхода. Есть общие нормы и правила устройства фундаментов, но не существует универсального «рецепта», благодаря которому потенциальный застройщик, будучи малоискушенным в строительных вопросах, смог бы самостоятельно возвести надежный фундамент для своего будущего дома.

Что такое ленточный мелкозаглубленный фундамент?

Монолитный ленточный мелкозаглубленный фундамент – это бетонная лента, армированная арматурой, которая проходит по периметру будущего сооружения, а также под всеми внутренними несущими перекрытиями. Ширина ленты и глубина ее закладки в почву определяются несущей способностью грунта и расчетным весом вышележащих конструкций. Мелкозаглубленный ленточный фундамент закладывается выше уровня промерзания почвы.

Ленточный мелкозаглубленный фундамент является наиболее распространенным типом фундаментов. При высоких эксплуатационных свойствах он характеризуется относительно низкой трудоемкостью при устройстве и умеренной стоимостью.

Наша помощь в строительстве Вашего будущего дома

Итак, среднестатистический застройщик, не будучи профессиональным опытным строителем, просто не в состоянии учесть все тонкости устройства фундамента. Поэтому единственно верным решением будет обратиться в специализированную компанию, которая поможет залить ленточный фундамент в соответствии с регламентированными нормами и правилами, а также с поправкой на индивидуальные особенности грунта и проекта дома.

Наша компания специализируется на профессиональном малоэтажном строительстве. В перечень наших услуг также входит и устройство различных типов фундаментов, в том числе и монолитных ленточных мелкозаглубленных.

Перечень наших работ по устройству ленточного фундамента:

Выезд на участок, определение несущей способности грунта, наличия и глубины залегания грунтовых вод, глубины промерзания почвы.
Проектирование фундамента на основании проведенного геодезийного анализа и проекта будущего дома. Результатом проектирования являются чертежи ленточного мелкозаглубленного фундамента (с определением ширины бетонной ленты, глубины ее закладки в почву, плотности армировки, марки бетона и пр.) и сметная ведомость материалов.
Заключение официального двухстороннего договора на строительство фундамента с определением зон ответственности обеих сторон.
Выезд строительной бригады на место застройки. Доставка материалов и всего необходимого оборудования. Организацию строительства мы полностью берем на себя, вплоть до проведения временных коммуникаций и обустройства строительных бытовок.
Разметка фундаментного поля. Устройство траншей. Закладка песчано-гравийной подушки.
Установка профессиональной строительной опалубки (с учетом продухов и прокладки штатных инженерно-технических коммуникаций).
Армировка в соответствии с разработанным проектом фундамента.
Заливка бетона.
По желанию заказчика возможно изготовление отмостки и облицовка ленточного мелкозаглубленного фундамента.
Сдача фундамента заказчику под дальнейшее строительство.

Мы производим полный перечень работ по устройству ленточных мелкозаглубленных фундаментов «под ключ» в минимальные сроки с установкой самых высоких гарантий качества. Ваш дом, возведенный на нашем фундаменте, станет самой настоящей крепостью, которая прослужит многие десятки лет.

Мелкозаглубленный ленточный фундамент: технология и устройство

В нынешние времена строительство, в любом его виде, является весьма недешёвой затеей. Впрочем, независимо от толщины кошелька хозяин будущей постройки всегда ищет возможности сократить затраты не только финансовые, но и временные, дабы не «растягивать удовольствие» и поскорее начать пользоваться плодами рук своих. Не менее важно найти оптимальный баланс между общей стоимостью и качеством, так как при чрезмерной и неосмотрительной экономии можно через непродолжительное время получить сюрприз в виде, например, трещины на всю стену шириной в два пальца.

На планете Земля существует единственный способ строительства — снизу вверх, способа же с обратной последовательностью «британские учёные » пока не изобрели. Первым элементом, который выполняется при возведении зданий, является фундамент.

Этот элемент при строительстве частных домовладений бывает следующих типов:

Ленточный.
Свайный.
Плитный.
Столбчатый.

Каждый вид применяется в зависимости от технических условий, выбранных стройматериалов, местности, климата, состава грунтов, грунтовых и паводковых вод. Например, деревянный дом в прибрежной зоне лучше всего возвести на столбах. Чаще всего в нашей стране применяют ленточный фундамент, так как для жилья обычно выбирают местность с нормальными условиями. Бывает он следующих видов:

Глубокого заложения.
Незаглубленный.
Мелкозаглубленный.

Название получил из-за того, что представляет из себя сплошную ленту либо армированную и вылитую из бетона, либо выложенную из блоков.

Традиционно под капитальный частный дом, особенно в два-три этажа, выбирают глубокий фундамент в силу большой на него нагрузки.

При возведении на пучинистых грунтах одноэтажной постройки, такой как баня, гараж, летняя кухня, одноэтажный дачный домик целесообразно применить мелкозаглубленный ленточный фундамент.

Такое исполнение позволяет сэкономить значительные денежные средства (в 2-3 раза по сравнению с глубоким) и сократить временные трудозатраты. Кроме того, на пучинистых грунтах перпендикулярно направленные (боковые) силы пучения прикладываются к меньшей площади фундамента, чем в случае с глубокой лентой.

Проведение подготовительных работ

Работы начинаются с очистки участка от пней, мусора и камней. Далее выполняется разметка путём забивания колышков в углах наружного и внутреннего периметра будущего фундамента. Между кольями обоих контуров натягивается верёвка, после чего можно приступить к выкапыванию траншеи. При устройстве рассматриваемого типа фундамента грунт выбирается на глубину 50-60 см. Дно траншеи необходимо выровнять, после чего выполнить песчаную подсыпку слоем в 20 см, таким образом, глубина заложения ленты составит30-40 см. Песок проливается водой, после чего трамбуется либо виброплитой, либо подручными средствами. Цель выполнения такой подушки следующая.

Грунты всегда неоднородны, в силу чего возникающие силы морозного пучения, как правило, сосредотачиваются в одной или нескольких точках периметра фундамента, что непременно приводит к трещинам и последующему разрушению. Песчаная же подушка, даже если пропитается влагой, при вспучивании равномерно распределит силу воздействия. Именно равномерность такой нагрузки предохранит от разрушения фундамент и всю конструкцию.

Если же возводится незаглубленный ленточный фундамент, то песчаная подсыпка выполняется на всю глубину траншеи так, чтобы подошва ленты находилась на уровне поверхности грунта. Этот вариант используется при возведении лёгких построек, например деревянный домик или сарай.

Монтаж опалубки для заливки бетона

Для изготовления опалубки подойдёт обрезная доска толщиной 25 мм. Доски необходимо сбить в щиты используя гвозди или шурупы. Более дешёвый вариант — OSB-плита толщиной 12 мм, усиленная брусками. Ширину щита необходимо рассчитать так, чтобы после установки высота опалубки была выше предполагаемой высоты ленты на 15-20 см. Все деревянные элементы защищаются гидроизоляционными материалами, самый дешёвый вариант — обмотать их упаковочной стрейч-плёнкой. Монтаж конструкции выполняют по уровню, строго в вертикальных и горизонтальных плоскостях, фиксируют кольями и распорками.

Для того,чтоб процесс укладки фундамента стал менее трудоемкий, вам необходим помощник самоходный штабелер. С ним многие процессы становятся проще.

Секреты армирования и бетонирования

После установки деревянной опалубки можно приступить к армированию. Достаточно будет использовать арматуру диаметром 10 мм, хотя нанятые строители часто перестраховываются и используют пруты диаметром в 14 мм и выше. Из них изготавливают каркас в виде прямоугольного параллелепипеда. Пруты обязательно связывать стальной проволокой, сварные швы с высокой долей вероятности лопнут под различными нагрузками.

Далее осуществляется заливка бетона, причём желательно залить весь объём сразу за один день. Во избежание образования пустот, бетонирование должно происходить послойно (200-300 мм) с последующим уплотнением методом штыкования. Метод предполагает использование лома и возвратно-поступательных движений. Через три дня после заливки опалубку можно снять и гидроизолировать боковые поверхности, например, мастикой. Верхнюю грань лучше всего укрыть рубероидом марки РКП — всё равно его придется стелить перед началом кладки.

Работы по возведению ленточного фундамента всегда заканчивают выполнением бетонной отмостки. Такая конструкция предохранит от влаги внешнюю стенку ленты, прилегающий к ней грунт и песчаную подушку.

При возведении здания, мелкозаглубленный ленточный фундамент на пучинистых грунтах нельзя оставлять на зиму ненагруженным. Строительство необходимо спланировать так, чтобы весной начать работы, и до наступления холодов как минимум выгнать и накрыть коробку дома. В этом случае технология будет полностью соблюдена, что обеспечит долговечность постройки.

А вставлять окна и проводить другие внутренние работы можно и зимой.

Ленточный мелкозаглублённый фундамент — область применения

28.12.2018

1740

Время чтения: 5 минут

Если вы хотите сделать свой будущий дом долговечным и устойчивым к сезонным движениям почв, ленточный мелкозаглублённый фундамент — это ваш выбор. Он отлично подходит для небольших строений благодаря своим эксплуатационным характеристикам. Ленточный мелокзаглублённый фундамент очень прочен и долговечен, поэтому жилой дом, на котором он построен, может простоять очень, очень долго.

Разновидности и особенности мелкозаглублённого ленточного фундамента

Ленточный фундамент бывает двух типов — заглублённый и мелкозаглублённый. Первый тип применяется в тех местах, где большая глубина промерзания почвы, или там, где слабый грунт. Стоит такой фундамент очень дорого, на него плохо воздействует сезонное движение почвы. В то же время, мелкозаглублённый грунт, который уходит в землю не слишком глубоко — это экономичный и весьма практичный вариант для строений небольшого веса. Сам фундамент поднимается и опускается вместе с почвой зимой и весной, что помогает избежать повреждения конструктивных элементов дома.

Сам мелкозаглублённый ленточный фундамент может быть монолитным или сборным. Монолитный фундамент делается на месте, методом устройства песчаной подушки, заливки бетона, установки железной арматуры. Сборный фундамент полностью делается на заводе — секции привозятся на строительный объект и устанавливаются в заранее выкопанную траншею и закрепляется там. Какой из этих типов выбрать? Зависит от того, что вы экономите — свои деньги (самостоятельное устройство фундамента стоит дешевле) или своё время (монтаж сборного фундамента — очень быстрое дело).

Как устанавливается мелкозаглублённый ленточный фундамент

Перед тем, как копать траншею для фундамента, узнайте, можно ли вообще строить дом на ленточном фундаменте там, где вы хотите это сделать. Пригласите специалистов, пусть проведут геологическое исследование. Они должны определить три параметра, по которым станет ясно, что делать дальше:

Тип почвы, на которой планируется строительство;
Наличие или отсутствие грунтовых вод;
Наличие или отсутствие карстовых пещер.

С заключением специалистов на руках вы сможете решить, что делать дальше. Там должна быть указана максимальная возможная нагрузка. С помощью документа вы сможете определить, какой тип фундамента вам нужен и из какого материала будет построен дом.

Мелкозаглубленный ленточный фундамент

Ленточный фундамент – всего лишь один из вариантов установки фундамента здания. Это очень простая система установки фундамента, хотя при ней расход материалов не отличается высокой экономичностью. При обустройстве такого фундамента активно используются железобетонные плиты. Они устанавливаются на протяжении всего периметра здания.

По своей сути, устройство представляет собой цельною полосу по всему контуру здания, из железобетона. Такая конструкция равномерно распределяет вес всего здания, сопротивляясь вспучиванию почвы. А это означает хорошую защиту постройки от проседания конструкции, а также от её перекосов. Мелкозаглубленный ленточный фундамент отлично подходит для небольших зданий. Это могут быть строения из дерева, или кирпича. Данная конструкция также подойдёт и для каменных зданий, но при условии их малых размеров, чтобы общий вес постройки не превышал семисот тонн. В принципе, можно рассчитывать и на восемьсот тонн, если только местность из плотного грунта, а не песочных масс. Но даже такие показатели превосходят классический столбчатый фундамент в четыре раза. Кроме этого, стоит отметить немалую экономию строительных материалов, относительно простого ленточного фундамента. Ни в коем случае не стоит применять эту технологию для многоэтажных зданий, а также построек с большим весом.

Мелкозаглубленный ленточный фундамент своими руками

Возведение мелкозаглубленного ленточного фундамента можно выполнить своими руками. Для начала, нужно подготовить грунт до его установки. Это означает расчёт веса всей конструкции, вместе с фундаментом, площади постройки, а также давление, которое она будет оказывать на грунт. Также нужно провести оценку состояния самого грунта. Имеется в виду его материал, плотность, наличие грунтовых вод. Если грунт не способен выдержать такие показатели нагрузки, то следует изменить размеры здания и его фундамента. В случае если грунт очень слабый, то есть, илистый, либо торфяный, то его придётся его заменить. В данном случае – выкапывается котлован, тех же размеров, что и под фундамент, и засыпается качественным грунтом.

Разметка под мелкозаглубленный ленточный фундамент

Далее следует приступить к разметке. Очень важно проявить предельную точность в этом процессе. Отметить колышками нужно углы постройки. При этом, должны быть обозначены как внешние углы здания, так и внутренние. После установки колышков, их нужно объединить шнуровкой, чтобы придать объёмности. На местности, таким образом, станет видно, как должен быть установлен фундамент.

Траншея под мелкозаглубленный ленточный фундамент

После такой разметки можно приступать к копанию траншей под фундамент. Глубина такой траншеи не должна превышать шестьдесят сантиметров. Но и делать её слишком малой не стоит – важно понимать, что цель мелкозаглубленного ленточного фундамента – экономия средств на строительство, а не экономия качества конструкции. Потому, своими руками это сделать можно, сделав глубину всего в два штыка лопаты. С шириной также не должно быть преувеличений. Не нужно отступаться от заданной разметки больше, чем на двадцать сантиметров в каждую из сторон. В любом случае, она должна быть ровной.

Далее, устройство фундамента требует проведения щебневой подушки. Этот процесс имеет смысл проводить именно для мелких фундаментов, вроде этого. Всё, что нужно сделать, так это засыпать дно траншей десятисантиметровым слоем крупного песка, или плотного грунта. После него следует слой щебня. Толщина этого слоя должна быть той же, но при этом должна соответствовать первоначальной разметке в ширину.

Опалубка для мелкозаглубленного ленточного фундамента

Опалубку можно использовать не только заводского производства, но и самодельную. Наибольшей популярностью пользуются пластиковые и стальные опалубки. Но самодельные опалубки, как правило, делаются из деревянных материалов. Важно, чтобы в опалубке не было трещин и швов. Установить её элементарно, опустив в траншею, после чего выровняв по центру.

Армирование мелкозаглубленного ленточного фундамента

Армирование применяют для повышения прочности фундамента. В данном случае пользуются стальной арматурой, диаметром не менее сантиметра. Наилучшим выбором будет использование каркаса. Такая конструкция выполняется из поясов арматуры, при этом их должно быть не меньше двух. Пояс арматуры не представляет собой ничего сложного – всего лишь параллельные арматурные прутья, которые запараллелены перемычками. Само собой, они также из кусков арматуры. Прутья не нужно располагать при сварке ближе, чем на три сантиметра. При этом, готовый пояс должен свободно ложиться в траншею, но не быть ближе к стенке фундамента, чем на пять сантиметров. Данные пояса опускаются в опалубку. Армирование в данном случае очень важно, так как приходится располагать небольшим фундаментом.

Заливка мелкозаглубленного ленточного фундамента

После установки армирования, можно приступать к заливке бетоном мелкозаглубленного ленточного фундамента. Важно при этом не забыть смочить опалубку водой. Если применяется деревянная опалубка, смачивать нужно обильно, для того, чтобы дерево не высасывало влагу из цементного, или бетонного раствора. Не нужно в него добавлять щебень, либо гравий. Это элементы, увеличивающие прочность, а при использовании армирования они лишние, могут даже навредить.

Опалубку можно снимать только после того, как высохнет раствор.

Гидроизоляция мелкозаглубленного ленточного фундамента

Данный фундамент, как и любой другой нуждается в гидро и термоизоляции. Гидроизоляция фундамента может проводиться самыми различными материалами. Например, смолой. Это один из наиболее дешёвых и часто применяемых способов изоляции. После того, как будут осмолены бока фундамента, на место опалубки засыпается щебень, вплоть до уровня земли. Верхнюю часть ленточного фундамента можно изолировать рубероидом, либо другим материалом. После этого обязательно выполнить обратную засыпку. Использовать можно тот же изъятый грунт, но не хуже по характеристике.

Утепление мелкозаглубленного ленточного фундамента

Утепление не всегда проводится. Но в случае, если его есть смысл делать, применять рекомендуется плиты экструдированного пенополистирола. Применяются плиты по пять сантиметров, но углы фундамента должны утепляться более качественно, потому толщина менее восьми сантиметров не применяется. Важно понимать, что гидроизоляция должна устанавливаться поверх теплоизоляции. Хотя можно применять комбинированные материалы, которые обеспечивают одновременно оба уровня защиты. К примеру, использовать жидкий пенопласт. Стоимость его использования довольно низка, но при этом он обладает отменными качествами термо и теплоизолятора.

Стоимость мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент, с учётом установочных работ, имеет среднюю стоимость в девяносто долларов за погонный метр. Если устанавливать данную конструкцию самостоятельно, то размеры затрат можно смело сокращать вдвое.

Таким образом, этот вид фундамента отлично подходит для его закладки под небольшие частные дома. При этом хоть технология и трудоёмкая, но не представляется слишком сложной, потому доступна к применению каждым.

Обзор мачты мелкого фундамента

Номер статьи: 327 | Рейтинг: Без рейтинга | Последнее обновление: четверг, 3 мая 2012 г., 21:01

Неглубокая фундаментная мачта состоит из мачты с резьбой диаметром 1,25 дюйма из нержавеющей стали, зацементированной или залитой эпоксидной смолой в коренную породу или цемент. Высота может варьироваться; здесь показана мачта длиной ~ 5 дюймов, зацементированная на глубину около 20 дюймов в коренную породу. использовался во всей сети EarthScope Rio Grande в Колорадо и Нью-Мексико, а также для сайтов GGN FALK (Фолклендские острова) и ABPO (Мадагаскар).

Зона RG23 сети Рио-Гранде, Колорадо и Нью-Мексико.

Плюсы

Недорогой (приблизительно 150 долларов США за основные материалы)
Материалы легко доступны
Небольшие размеры, низкий профиль

Минусы

Проектирование и строительство

Для установки требуется ударная дрель.

Документы

Нет.

Фотографии установки

Николь Фельдл из UNAVCO просверливает отверстие под столб газовой дрелью.

Ориентировочная стоимость

$150

Стоимость указана только за монумент; крепление антенны (например, крепление SCIGN) не входит в комплект.

Материалы

Инструменты

Ударная дрель и сверла для тяжелых условий эксплуатации
измерительная лента или измерительная линейка
трубка для выдувания каменной муки из отверстия
Ведро для смешивания цемента или бетона
уровень
компас

Крепление общего назначения

При использовании обтекателя SCIGN требуется крепление SCIGN. Если не используется обтекатель SCIGN, более экономичным решением является крепление, такое как крепление антенны из нержавеющей стали серии SECO 2072.

К этой статье нет вложений.

К этой статье нет комментариев. Будьте первым, кто оставит комментарий.

Статьи по Теме Обзор полярной мачты

Просмотрено 14634 раз с пт, 19 февраля 2010 г.

Памятный штифт с резьбой (Знак завоевания) (схема)

Просмотрено 27459 раз с 15 сентября 2009 г.

Штифт из нержавеющей стали с мачтой Обзор

Просмотрено 53390 раз с 18 февраля 2010 г.

Булавка для памятника с ямочками («булавка Бевиса»)

Просмотрено 2278 раз с 15 сентября 2009 г.

Обзор мачты глубокого фундамента

Просмотрено 1498 раз с пт, 26 июня 2009 г.

Памятники ИВТРАН

Просмотрено 2646 раз с 15 сентября 2009 г.

Обзор булавок-монументов

Просмотрено 16123 раз с пт, 19 февраля 2010 г.

5/8-дюймовая цельнорезьбовая мачта из нержавеющей стали Обзор

Просмотрено 94167 раз с 18 февраля 2010 г.

Как установить мачту антенны GPS в полярном стиле

Просмотрено 40818 раз с понедельника, 1 декабря 2008 г.

Filterra — Биофильтрация ливневых вод

Основой всех систем Filterra является специально разработанная фильтрующая среда Filterra; а указанная градация промытого заполнителя и органического материала гомогенно смешанные в условиях строгого контроля качества.Фильтр среда оптимизирована для работы при высоких скоростях потока (до 175 дюймов/час) при сохранении эффективности удаления загрязняющих веществ. Фильтрра среда тестируется на гидравлическую функциональность, плодородие и содержание частиц распределение размеров для обеспечения равномерной производительности.

ИЗМЕРЕННАЯ ЭФФЕКТИВНОСТЬ УДАЛЕНИЯ ЗАГРЯЗНИТЕЛЕЙ
Загрязнитель	Средняя эффективность удаления	Средняя концентрация сточных вод (мг/л)	Справочные исследования третьей стороны
Всего взвешенных веществ	86%	3. 3	UVA 2006, Эррера 2009, Эррера 2014, штат Северная Каролина 2015
Общий фосфор (TAPE)	70%	0,05	Эррера, 2014 г., штат Северная Каролина, 2015 г.
Общий азот	34%	0,54	Штат Северная Каролина, 2015 г.
Общая медь	55%	0,004	UVA 2006, Эррера 2009
Растворенная медь	43%	0.003	Эррера 2009
Всего цинка	56%	0,04	UVA, 2006 г., Эррера, 2009 г., штат Северная Каролина, 2015 г.
Растворенный цинк	54%	0,1	Эррера 2009
Всего нефтяных углеводородов	87%	0,71	Эррера 2009

Приведенная выше информация основана на результатах, полученных третьей стороной полевые исследования в соответствии с признанными в отрасли протоколами, такими как TAPE и БРЕЗЕНТ. Соответствующие исследования отмечены для каждого загрязнителя, и соответствующие данные были агрегированы, чтобы обеспечить реалистичные и воспроизводимые ожидания производительности.
В некоторых юрисдикциях признается более высокая скорость удаления — обратитесь к консультанту Contech по ливневым водам, чтобы узнать об ожидаемых характеристиках.

Сертификаты Select Filterra

Filterra одобрен многочисленными местными, государственными и федеральными программами проверки, в том числе:

Департамент охраны окружающей среды штата Нью-Джерси (NJ DEP)
Департамент экологии Вашингтона (GULD) — базовый, расширенный, Фосфор и масло
Департамент окружающей среды Мэриленда — экологический объект Дизайн (ESD)
Техасская комиссия по качеству окружающей среды (TCEQ)
Департамент качества окружающей среды Вирджинии (VA DEQ)
Департамент охраны окружающей среды штата Мэн (ME DEP)
Атланта, Региональная комиссия Джорджии
округ Лос-Анджелес, Калифорния — Альтернатива приложению H
Город Портленд, Орегон Бюро экологических служб
Департамент качества окружающей среды Северной Каролины (NC DEQ)

Приложения

Застройка с низким уровнем воздействия, зеленая инфраструктура и проектирование экологических площадок
Требования к удалению высоких загрязнителей
Новое строительство и городская модернизация
Предварительная обработка для наземного или неглубокого подземного хранения
Поверхностная, децентрализованная обработка

Как прорезать неглубокий канал в бетонном полу | Главная Руководства

Автор: SF Gate Contributor Обновлено 18 октября 2021 г.

Бетонный пол должен быть крепким и прочным и выдерживать большие нагрузки.Хотя эти преимущества делают его идеальным для гаража, подвала или чернового пола, внесение серьезных изменений в реконструкцию, таких как установка новой ванной на бетонный пол, может быть проблемой. Если вам нужно вырезать неглубокий канал в бетонном полу для размещения сантехники, электрики или других целей, самый быстрый и простой способ — это использование пилы для мокрого бетона/асфальта с алмазным диском, которую вы можете взять напрокат во многих центрах проката инструментов.

Найдите участок бетонного пола, где вы хотите прорезать желоб.Убедитесь, что под нужным каналом нет электрических или водопроводных линий, советует Not Waiting to Live. Измерьте рулеткой и сделайте отметки карандашом, очерчивающие каждый конец канала, затем проведите мелом линии, чтобы отметить периметр, который нужно вырезать.
Наденьте защитные очки, средства защиты слуха и сапоги со стальными носками для защиты, инструктирует Mega Saw. Подсоедините один конец садового шланга к нагруднику, затем подсоедините другой конец к впускному отверстию на пиле по бетону.Включите шланг, чтобы начать поток воды.
Расположите пилу над концом канала перпендикулярно длине канала. Включите выключатель пилы, заглушите двигатель и потяните шнур стартера. Когда двигатель запустится, выключите воздушную заслонку и дайте двигателю прогреться в течение примерно 30 секунд.
Поверните рукоятку глубины, чтобы опустить диск до нужной глубины реза. Ослабьте пилу вперед, пока конец канала не будет отрезан.
Поднимите диск и переместите пилу на конец одной из двух меловых линий, обозначающих край канала. Опустите полотно пилы в бетон и медленно продвигайте пилу вперед, пока не будет срезан первый край канала. Поднимите лезвие, отведите пилу назад к концу канала и обрежьте второй край так же, как и первый.
Вставьте плоский край 5-футовой металлической монтировки под конец канала и подденьте вверх, чтобы ослабить канал из вырезанного бетона, затем вытащите ослабленную секцию.

Совет

При резке в помещении лучше взять напрокат электрическую или пневматическую пилу, а не бензиновую, так как работа двигателя в помещении может привести к отравлению угарным газом.

Опубликованные стандарты

Опубликованные стандарты ASABE – 29 марта 2021 г.

ASAE S205.2 DEC1978 (R2018) Определения и терминология коробки отбора мощности для сельскохозяйственных тракторов

ASAE S207.14, декабрь 2020 г. Эксплуатационные требования для тракторов и агрегатов с приводом от коробки отбора мощности

ASAE S211.7 ИЮЛЬ 2017 г. Ременные и поликлиновые приводы для сельскохозяйственных машин

ASAE S225.2 AUG 2016 Чизельные плуги, полевые культиваторы, пропашные культиваторы, стойки рыхлителей и крепления для навесного оборудования

ANSI/ASAE S229.6 DEC1976 (R2017) Пакетировочная проволока для автоматических пресс-подборщиков

ASAE S238.1, апрель 1986 г. (R2020) Объемная вместимость прицепов для корма, ящиков для прицепов и адаптация разбрасывателей для обработки корма

ANSI/ASAE D241. 4 OCT1992 (R2017ED) Плотность, удельный вес и соотношение массы и влажности зерна для хранения

ASAE D243.4 МАЙ 2003 г. (R2017) Тепловые свойства зерна и зерновых продуктов

ASAE D245.6 OCT2007 (R2017ED) Влажность растительных сельскохозяйственных продуктов

ASAE S248.3 MAR1976 (R2020) Конструкция и оценка оборудования для сушки сельскохозяйственных культур

ASAE D251.2 APR2003 (R2017) Коэффициенты трения измельченных кормов

ASAE D252.1 MAR1982 (R2019) Башенные силосы: удельный вес силоса и вместимость силоса

ASAE EP258.5 JUN2014 (R2018) Установка электрического инфракрасного брудерного оборудования

ASAE EP260.5 FEB2015 (R2019) Проектирование и строительство систем подземного дренажа на сельскохозяйственных землях во влажных районах

ANSI/ASAE S261.7 FEB1989 (R2020) Проектирование и монтаж систем оросительных труб из неармированного бетона

ASAE EP267.7 NOV1996 (R2017) Предотвращение проблем с комарами, связанных с ирригационными и дренажными системами

ASAE S268. 6 MAR 2017 Террасные системы

ASAE S269.5 OCT2012 (R2016) Уплотненные продукты для обработки сыпучих материалов — определения и метод

ASAE EP270.5 DEC1986 (R2017) Проектирование вентиляционных систем для птицеводческих и животноводческих помещений

ASAE D271.2 APR1979 (R2014) Психрометрические данные

ASAE D272.3 MAR1996 (R2016) Сопротивление воздушному потоку зерна, семян, других сельскохозяйственных продуктов и перфорированных металлических листов

ASAE D274.1 JAN1992 (R2017) Поток зерна и семян через отверстия

ANSI/ASAE S276.8 APR2016 (R2020) Идентификационная эмблема медленно движущегося транспортного средства (эмблема SMV)

ANSI/ASAE S277.2 FEB1972 (R2017) Монтажные кронштейны и гнездо для контрольной лампы и идентификационной эмблемы медленно движущегося транспортного средства (SMV)

ANSI/ASAE S279.18 OCT2019 Освещение и маркировка сельскохозяйственной техники на автомагистралях

ASAE S281. 3 APR1987 (R2018) Обозначение емкости для бункеров и контейнеров для удобрений и пестицидов

ANSI/ASAE EP282.2 FEB1993 (R2018) Расчетные значения для аварийной вентиляции и ухода за домашним скотом и птицей

ASAE EP285.8 FEB2014 (R2018) Использование единиц СИ (метрических)

ANSI/ASAE S289.2 FEB1998 (R2018) Бетонная скользящая опалубка для каналов

ASAE S290.2 DEC2004 (R2019) Определение ширины захвата и расчетной массы дисковых борон

ASAE EP291.3 FEB2005 (R2018) Терминология и определения для обработки почвы и соотношения почвы и орудий

ASAE S292.6 SEP 2019 Единая терминология по обращению с сельскохозяйственными отходами и побочными продуктами

ASAE D293.4 JAN 2012 (R2016) Диэлектрические свойства зерна и семян

ASAE EP294.3 SEP2003 (R2018) Расчет потребности в электроэнергии для ферм

ANSI/ASAE S296.5 DEC2003 (R2018) Общая терминология тяги сельскохозяйственных тягово-транспортных устройств и транспортных средств

ASAE S301. 5 SEP2012 (R2016) Сельскохозяйственное оборудование. Фронтальные погрузчики. Габаритные и эксплуатационные характеристики

ANSI/ASAE EP302.4 FEB1993 (R2017) Проектирование и строительство систем поверхностного дренажа на сельскохозяйственных землях во влажных районах

ANSI/ASAE S303.4 SEP2007 (R2017) Процедура испытаний оборудования для смешивания твердых веществ в кормах для животных

ASAE S304.8 МАЯ 2006 г. (R2020) Графические символы для органов управления оператора и дисплеев на сельскохозяйственном оборудовании

ASAE D309.1 JUN1987 (R2017) Температура по влажному термометру и депрессии по влажному термометру

ASAE S313.3 FEB1999 (R2018) Конусный пенетрометр почвы

ANSI/ASAE S315.5 AUG2018 Сельскохозяйственный шпагат для пресс-подборщиков

ASAE S317.1 JAN2020 Повышение безопасности закрытых передвижных резервуаров для транспортировки и разбрасывания сельскохозяйственных жидкостей и навозной жижи

ANSI/ASAE S318. 18 июня 2017 г. Безопасность сельскохозяйственного полевого оборудования

ANSI/ASAE S319.4 FEB2008 (R2017ED) Метод определения и выражения крупности исходных материалов путем просеивания

ASAE D321.2 MAR 1985 (R2020) Размеры домашнего скота и птицы

ASAE S324.2 JUL 2018 Объемная вместимость разбрасывателей навоза с открытым верхом — метод двойной оценки

ASAE S326.1 JAN1989 (R2018) Объемная вместимость разбрасывателей навоза закрытого типа

ASAE S327.4 JUL 2012 (R2016) Терминология и определения для применения средств защиты растений и лесного хозяйства

ASAE S328.3 JUL2003 (R2020) Размеры для совместимости с кормоуборочными комбайнами, кормотранспортерами и воздуходувками

ASAE EP329.3, апрель 2013 г. (R2018) Однофазная сельская распределительная служба для двигателей и преобразователей фазы

ANSI/ASAE S331.7, декабрь 2020 г. Технические характеристики приводного вала механизма отбора мощности

ASAE S337. 1 FEB1987 (R2017) Сельскохозяйственные ящики для поддонов

ANSI/ASAE S338.5 МАЙ 2006 г. (R2020) Полевое оборудование для сельского хозяйства — страховочная цепь для буксируемого оборудования

ASAE S341.5 МАЙ 2018 г. Процедура измерения равномерности распределения и калибровки гранулированных разбрасывателей

ASAE EP342.3 NOV2010 (R2020) Безопасность поилок для скота с электрическим подогревом

ANSI/ASAE S343.4 JUN 2015 (R2019) Терминология для комбайнов и уборки зерна

ASAE EP344.4 JAN2014 (R2019) Системы освещения для сельскохозяйственных объектов

ASAE S347.1 MAR1981 (R2020) Фланцевая стальная труба воздуходувки Размеры

ANSI/ASAE S351 FEB1972 (R2017) Ручные сигналы для использования в сельском хозяйстве

ASAE S352.2 APR1988 (R2017) Измерение влажности — немолотое зерно и семена

ASAE S353 MAR1972 (R2017) Измерение влажности — мясо и мясные продукты

ANSI/ASAE S354.7 Сентябрь 2018 г. Безопасность сельскохозяйственного оборудования

ANSI/ASAE S355. 5 SEP 2015 (R2019) Правила техники безопасности для сельскохозяйственных фронтальных погрузчиков

ASAE S356.1 MAR1980 (R2020) Т-образные пазы для крепления сельскохозяйственного оборудования при транспортировке

ANSI/ASAE S358.3 МАЙ 2012 (R2017) Измерение влажности — фураж

ASAE S360.1 FEB2004 (R2018) Процедура испытаний и критерии эффективности несущей способности транспортного оборудования для перевозки сельскохозяйственных материалов

ASAE S361.3 APR1990 (R2020) Безопасность переносного сельскохозяйственного шнекового конвейерного оборудования

ANSI/ASAE S362.2 JAN1983ED (R2019) Проводка и оборудование для электрических или управляемых ирригационных машин

ANSI/ASAE EP364.4 FEB2013 (R2018) Установка и техническое обслуживание резервного электроснабжения фермы

ASAE EP367.2 MAR1991 (R2017) Руководство по подготовке к процедурам калибровки полевого опрыскивателя

ASAE S368.4 DEC2000 (R2017) Испытание на сжатие пищевых материалов выпуклой формы

ASAE EP369. 1 DEC1987 (R2019) Проектирование сельскохозяйственных дренажных насосных установок

ASAE EP371.2 MAR2002 (R2016) Процедура калибровки гранулированных аппликаторов

ASAE S374 MAR1975 (R2020) Определения терминологии и спецификаций для сельскохозяйственного шнекового конвейерного оборудования

ANSI/ASAE S375.2 Декабрь 1996 г. (R2018) Номинальная грузоподъемность и разгрузочные размеры для корзин хлопкоуборочного комбайна

ANSI/ASAE S376.3 FEB2016 (R2020) Проектирование, монтаж и эксплуатация подземных оросительных трубопроводов из термопластика

ANSI/ASAE EP378.4 JUN2010 (R2019) Половые и подвесные нагрузки на сельскохозяйственные конструкции в связи с использованием

ASAE EP379.5, апрель 2012 г. (R2016) Управление запахами навоза

ASAE S380 DEC1975 (R2020) Процедура испытаний для измерения перемешивающей способности переносных сельскохозяйственных миксеров периодического действия

ASAE EP381.1 Июль 1988 г. (R2019) Технические характеристики молниезащиты

ASAE D384. 2 MAR2005 (R2019) Производство и характеристики навоза

ASAE S386.2 FEB1988 (R2018) Калибровка и тестирование схемы распределения сельскохозяйственного оборудования для применения в воздухе

ANSI/ASAE EP389.2 JUN1993 (R2019) Рекомендации по конструкции шнека

ANSI/ASAE S390.6 (ISO 12934:2013) DEC2016 Тракторы и техника для сельского и лесного хозяйства. Основные типы. Словарь

ANSI/ASAE S392.2 Апрель 2005 г. (R2019) Стандарт

по сборке и транспортировке хлопковых модулей

ASAE EP393.3 DEC1998 (R2018) Хранилища навоза

ANSI/ASAE S396.3, июнь 2016 г. (R2020) Комбинированная процедура проверки емкости и производительности

ANSI/ASAE S397.4 NOV2013 (R2018) Электрические услуги и оборудование для ирригации

ASAE S398.1 MAR 1985 (R2016) Процедура испытаний спринклеров и отчет о производительности

ANSI/ASAE EP400.3 OCT2007 (R2017) Проектирование и строительство ирригационных колодцев

ANSI/ASAE S401. 2 FEB1993 (R2017) Руководство по использованию теплоизоляции в сельскохозяйственных зданиях

ASAE EP402 DEC1980 (R2016) Количество и единицы излучения

ANSI/ASAE EP403.4 FEB2011 (R2020) Проектирование анаэробных лагун для обращения с отходами животноводства

ASAE EP405.1 APR1988 (R2019) Проектирование и установка систем микроорошения

ASAE EP407.2 SEP 2014 (R2018) Сельскохозяйственные дренажные выпуски — открытые каналы

ASAE EP408.3 OCT2014 (R2018) Системы повторного использования стоков поверхностного орошения

ASAE EP409.1 MAR1989 (R2018) Устройства безопасности для химической обработки

ASAE S410.3 SEP2020 Измерение влажности — арахис

ANSI/ASAE EP411.5 DEC 2012 (R2016) Руководство по измерению и представлению параметров окружающей среды для экспериментов с растениями в ростовых камерах

ASAE S412.2 APR2020 Лестницы, клетки, проходы и лестницы

ASAE EP413.2 FEB2010 (R2019) Процедура определения объемной вместимости цилиндрических зерновых бункеров

ASAE S414. 2 MAR2009 (R2018) Терминология и определения для сельскохозяйственных орудий для обработки почвы

ASAE EP415.3 Июнь 2018 г. Цветовой код безопасности для образовательных и учебных лабораторий

ASAE S417.1 MAR1985 (R2018) Спецификации для систем сигнализации, используемых в сельскохозяйственных сооружениях

ANSI/ASAE S418.1 OCT2010 (R2019) Размеры цилиндрических гидравлических муфт для газонных и садовых тракторов

ANSI/ASAE S422.1 DEC2015 (R2019) Картографические символы и номенклатура для планов борьбы с эрозией и наносами для деятельности, нарушающей почву

ANSI/ASAE S423.1 MAR2014 (R2018) Испытание тепловых характеристик солнечных нагревателей окружающего воздуха без обратной связи с заданными условиями на входе и выходе

ANSI/ASAE S424.1 MAR1992 (R2017) Метод определения и выражения размера частиц измельченных кормовых материалов путем скрининга

ASABE EP425.1 МАЙ 2016 г. Подземные выходы для практики консервации

ASAE S431. 4 МАЙ 2019 г. Передний и средний ВОМ, 2000 об/мин, для газонных и садовых тракторов с райдером и коммерческого газонного оборудования, средний ВОМ для компактных тракторов общего назначения

ANSI/ASAE S433.1, январь 2019 г. Нагрузки, создаваемые сыпучим зерном на бункерах

ASAE S435.1 JAN2015 (R2020) Полиэтиленовая труба, используемая для отводов микроорошения

ANSI/ASAE S436.2 ИЮНЬ 2020 г. Процедура полевых испытаний для определения равномерности распределения оросительной воды в системах с центральным поворотом и боковым перемещением

ASAE S442.2 FEB2017 Бассейны для сбора воды и отложений

ASAE EP444.1 DEC1999 (R2016) Терминология и рекомендации для беспривязных молочных стойл, беспривязных стойл, кормушек и ограждений для кормления

ANSI/ASAE EP446.3, апрель 2008 г. (R2017) Нагрузки, создаваемые ирландским картофелем в неглубоких конструкциях для хранения сыпучих материалов

ANSI/ASAE S448.2 SEP2014 (R2018ED) Тонкослойная сушка сельскохозяйственных культур

ASAE EP456 DEC1986 (R2020) Руководство по испытаниям и надежности

ANSI/ASAE S459 MAR1992 (R2017) Испытание костей животных на сдвиг и трехточечный изгиб

ASAE EP463. 2 НОЯБРЬ 2009 г. (R2019) Проектирование, строительство и техническое обслуживание подземных дренажей в засушливых и полузасушливых районах

ASABE EP464.1 FEB2016 Заросший травой водный путь для контроля стока

ASAE S466.2 OCT2012 (R2016) Номенклатура/терминология для оборудования для обработки навоза скота

ASAE EP470.1 OCT 2011 (R2016) Безопасность при хранении навоза

ASAE S471 MAR 1991 (R2018) Процедура измерения степени износа форсунки распылителя

ANSI/ASAE S472 DEC1986 (R2017) Терминология для кормоуборочных комбайнов и кормоуборочных комбайнов

ASAE EP473.2 ЯНВАРЬ 2001 г. (R2020) Эквипотенциальная плоскость в зонах содержания скота

ASAE EP475.3 JAN 2018 Проектирование и управление хранилищами для бестарного, осеннего и ирландского картофеля

ASAE S477.1 AUG 2013 (R2017) Терминология для взаимодействующих с почвой компонентов сеялок, сеялок и сеялок для консервирующей обработки почвы

ANSI/ASAE S478. 1 FEB2012 (R2016) Конструкции защиты от опрокидывания (ROPS) для компактных тракторов общего назначения

ASAE EP479.1 DEC2013 (R2018) Эксплуатация регулируемых дренажных систем во влажных регионах

ANSI/ASAE S483.2 АВГУСТА 2011 г. (R2020ED) Испытание лезвия роторной косилки на пластичность

ANSI/ASAE EP484.3 DEC2017 Проектирование диафрагм прямоугольных зданий с металлическим покрытием и деревянным каркасом

ANSI/ASAE EP486.3 Сентябрь 2017 г. Проект фундамента для неглубоких стоек и опор

ASAE S487.1, май 2018 г. Измерение влажности — табак

ASAE S488.1, апрель 2013 г. (R2017) Энергоэффективность систем сушки арахиса

ASAE S491, апрель 1992 г. (R2017) Графические символы для проектирования системы орошения под давлением

АСАБЕ EP492.1 апреля 2014 г. (R2018ED) Диверсии

ASAE S495.1 NOV2005 (R2020) Единая терминология для управления сельскохозяйственной техникой

ASAE EP496.3 FEB2006 (R2020) Управление сельскохозяйственной техникой

ASAE D497. 7 MAR2011 (R2020) Данные по управлению сельскохозяйственной техникой

ASAE S500 MAR1990 (R2019) Процедура испытаний для измерения выходных характеристик контроллера электрического забора

ASAE S501 APR1990 (R2020ED) Единая терминология для животноводческих предприятий

ASAE EP505.1 Апрель 2015 г. (R2019) Методы измерения и отчетности для автоматических сельскохозяйственных метеорологических станций

ASABE S506 OCT2010 (R2019) Терминология и определения для сеялок, сеялок и сеялок

ASAE EP511 DEC2003 (R2018) Восстановление дренажа после строительства инженерных сетей

ANSI/ASAE S515, январь 1993 г. (R2017) Система передачи нагрузки на поддоны для овощеуборочных комбайнов, челночных транспортных средств и дорожных грузовиков

ANSI/ASABE S516 OCT 2014 (R2018) Терминология для лесных работ и оборудования

ANSI/ASAE S521 DEC1991 (R2016) Метод определения бланшируемости арахиса

ASAE S526.4 сентября 2015 г. (R2019) Почвенно-водная терминология

ASAE S530.1 AUG 2007 (R2017) Расположение датчиков температуры для систем сушки семян и хлопка

ASABE S532 APR2014 (R2018) Сетка для рулонных пресс-подборщиков

ASAE D535, май 2005 г. (R2019) Время хранения лущеной кукурузы при потере 0,5% сухого вещества

ASAE EP538.2 OCT2008 (R2018) Расчетные нагрузки для бункерных (горизонтальных) бункеров

ASAE S539 MAR1994 (R2017) Медиа-фильтры для ирригации — тестирование и отчет о производительности

ASAE EP542.1 НОЯБРЬ 2019 г. Процедуры использования и представления данных, полученных с помощью пенетрометра почвенного конуса

ANSI/ASAE EP545 MAR1995 (R2019) Нагрузки, создаваемые сыпучим зерном на неглубоких конструкциях для хранения

ASAE EP552.2 MAY2017ED Отчет о свойствах топлива при тестировании дизельных двигателей с альтернативными видами топлива, полученными из растительных масел и животных жиров

ASAE S553 DEC2000 (R2017) Складной выпускной шланг (капельная лента) — технические характеристики и эксплуатационные испытания

ASAE EP558. 1 ФЕВРАЛЬ 2014 г. (R2018) Нагрузочные испытания диафрагм с деревянным каркасом с металлическим покрытием

ANSI/ASAE EP559.1 AUG 2010 (R2019) Требования к конструкции и характеристики изгиба для механически ламинированных деревянных конструкций

ASAE S561.1, апрель 2004 г. (R2018ED) Процедура измерения дрейфующих отложений с земли, сада и воздушных опрыскивателей

ASAE EP562.1 SEP 2015 (R2019) Процедура определения рекомендуемого балласта и минимальной ширины колеи задних колес для сельскохозяйственных тракторов с сельскохозяйственными фронтальными погрузчиками

ASABE S565 OCT2005 (R2020) Стандарт испытаний сельскохозяйственных вентиляторов с постоянной скоростью

ASAE EP566.2 Июнь 2012 г. (R2016) Руководство по выбору энергоэффективных сельскохозяйственных вентиляторов

ASAE EP568.1 MAR 2017 Установка контроллеров электрического забора

ANSI/ASAE S572.3 FEB2020 Классификация распылительных форсунок по спектрам капель

ASABE S573 OCT2018ED Процедуры оценки точности внесения гранулированного материала с переменным расходом разбрасывателей

ASAE S575. 3, май 2020 г., Классификация сельскохозяйственных и сельскохозяйственных травм (FAIC), код

ANSI/ASAE EP576.2 OCT2012 (R2017) Освещение и маркировка гужевого оборудования

ASABE S578, январь 2007 г. (R2016) Стандарт тестирования производительности монитора урожайности

ASABE S579.1 JUL 2012 (R2016) Процедура полевых испытаний монитора урожайности

ASAE S580.1 NOV2013 (R2018) Тестирование и отчет о производительности солнечной плиты

ASAE S582 MAR2005 (R2016) Хлопкоочистительные заводы. Метод использования коэффициентов выбросов при определении параметров выбросов

ANSI/ASAE S583.2 МАЙ 2020 Безопасность сельскохозяйственных фронтальных погрузчиков

ANSI/ASABE EP585.1 МАР 2021 Компостирование смертности животных

ANSI/ASABE S588.1 NOV2016 (R2020) Единая терминология для качества воздуха

ASABE S591.1, апрель 2018 г. Процедура измерения силы срабатывания и максимальной высоты срабатывания агрегатов стойки для обработки почвы

ANSI/ASABE S592. 1 AUG 2016 (R2020ED) Передовые методы управления штанговым опрыскиванием

ANSI/ASABE S593.1 JAN 2011 (R2021) Терминология и определения для производства, сбора и сбора биомассы, хранения, обработки, преобразования и использования

ANSI/ASABE S596 FEB2006 (R2020) Переработка пластиковых контейнеров из-под пестицидов и продуктов, связанных с пестицидами

ANSI/ASABE S598, январь 2010 г. (R2019) Процедура отбора проб, измерения и отчетности смешанной культуры при комбайнировании последующей культуры

ANSI/ASABE S600 OCT2011 (R2020) Складные многоразовые пластиковые контейнеры с ручным управлением для обработки фруктов и овощей

АНСИ/АСАБЭ S602.3 OCT2018 Общий стандарт безопасности для сельскохозяйственных тракторов, использующих скреперы

ANSI/ASABE S604.3, октябрь 2020 г. Безопасность для коробки отбора мощности (ВОМ), приводных валов ВОМ и соединения подачи мощности (PIC) для полевого сельскохозяйственного оборудования

ANSI/ASABE D606 OCT2020 Свойства и взаимосвязь для дистилляторов сушеного зерна с растворимыми веществами (DDGS)

ANSI/ASABE S607, октябрь 2010 г. (R2019) Вентиляция хранилищ навоза для снижения риска проникновения

ANSI/ASABE S608 AUG2008 (R2017) Фары для сельскохозяйственной техники

ANSI/ASABE S612, июль 2009 г. (R2021) Проведение внутрихозяйственных энергоаудитов

ANSI/ASABE S613-1 FEB2009 (R2018) Тракторы и самоходные машины для сельского хозяйства. Системы контроля качества воздуха в кабинах. Терминология и обзор

АНСИ/АСАБЭ С613-2.1 ИЮНЬ 2013 г. Тракторы и самоходные машины для сельского хозяйства. Системы контроля качества воздуха в кабинах. Часть 2. Конструкция кабины и ОВКВ

ANSI/ASABE S613-3.1 JUN 2018 Тракторы и самоходные машины для сельского хозяйства. Системы контроля качества воздуха в кабинах. Часть 3. Фильтры для климатических систем ОВКВ кабины

ANSI/ASABE S613-4 AUG 2017 Тракторы и самоходные машины для сельского хозяйства. Системы контроля качества воздуха в кабинах. Часть 4. Эксплуатационные испытания кабины

ASABE S615.1, декабрь 2013 г. (R2018), хлопок, покрытие модуля, характеристики материала

ANSI/ASABE/NFBA S618 DEC2010 (R2020) Номенклатура стоечных каркасных строительных систем

АНСИ/АСАБЭ S619. 1 АВГУСТА 2019 г. Безопасность для устанавливаемых на тракторе экскаваторов со стрелой

ANSI/ASABE S620 MAR 2017 Безопасность для оборудования для нанесения безводного аммиака

ASABE EP621, июнь 2017 г. Руководство по калибровке, проверке и оценке гидрологических моделей и моделей качества воды (H/WQ)

ANSI/ASABE S623.1 JAN 2017 Определение потребности ландшафтных растений в воде

ANSI/ASABE S624, август 2018 г. Безопасность проектирования доступа к зерновым бункерам

ANSI/ASABE S625.1 JUL 2018 Размеры пальцев дышла и требования к буксирной машине с вилкой

ANSI/ASABE S626, сентябрь 2016 г. (R2020) Тестирование однородности ландшафтных ирригационных систем и нормы внесения

ANSI/ASABE S627, декабрь 2020 г. Системы управления ландшафтным орошением на основе погодных условий

ANSI/ASABE S629 JUN 2016 (R2021) Система оценки устойчивости систем сельскохозяйственного производства

ANSI/ASABE S632-1 JUN2018 Язык точного земледелия и орошения: основные понятия, процессы и объекты

ANSI/ASABE S632-3 JUN2018 Точное орошение в сельском хозяйстве Язык: Операции с ирригационной системой

ANSI/ASABE S633, май 2020 г. Протокол испытаний технологий контроля влажности почвы при орошении ландшафта

ANSI/ASABE S638, МАЙ 2019 г. Игольчатая сцепка и кольцо для буксируемых по дороге орудий

АНСИ/АСАБЭ S639.2 FEB2019 Стандарт безопасности для больших пропашных цеповых косилок

ANSI/ASABE S640, июль 2017 г. Количество и единицы электромагнитного излучения для растений (фотосинтезирующих организмов)

ANSI/ASABE S641, МАЙ 2018 г. Классификация размеров капель форсунок для аэронавтики

ANSI/ASABE S642, сентябрь 2018 г. Рекомендуемые методы измерения и тестирования светодиодной продукции для роста и развития растений

ANSI/ASABE S647 OCT2018 Модуль идентификации хлопка-сырца

ANSI/ASABE S648-1 MAR2020 Торможение полевого сельскохозяйственного оборудования – Часть 1: Общие требования

ANSI/ASABE S648-2 MAR2020 Торможение полевого сельскохозяйственного оборудования. Часть 2: Требования к сельскохозяйственным тракторам

ANSI/ASABE S648-3 MAR2020 Торможение полевого сельскохозяйственного оборудования. Часть 3: Требования к самоходным и специальным самоходным машинам

ANSI/ASABE S648-4 MAR2020 Торможение полевого сельскохозяйственного оборудования. Часть 4: Требования к буксируемым транспортным средствам

ANSI/ASABE S648-5 MAR2020 Торможение сельскохозяйственного полевого оборудования. Часть 5: Требования к интерфейсу между буксирующим и буксируемыми транспортными средствами

ANSI/ASABE AD500-1:2014 FEB2015 (R2019ED) Сельскохозяйственные тракторы. Задняя коробка отбора мощности типов 1, 2, 3 и 4. Часть 1. Общие технические характеристики, требования безопасности, размеры главного щита и безопасная зона

ANSI/ASABE AD500-2:2004 OCT2016 (R2020) Сельскохозяйственные тракторы. Задняя коробка отбора мощности типов 1, 2, 3 и 4. Часть 2. Узкоколейные тракторы, размеры главного щита и габаритная зона

ASABE/ISO 500-3:2014 FEB2015 (R2019) Сельскохозяйственные тракторы. Задняя коробка отбора мощности типов 1, 2, 3 и 4. Часть 3. Размеры главного ВОМ и размеры шлицов, расположение ВОМ

ANSI/ASABE AD730:2009 W/Изм. 1:2014 MAR2015 (R2019) Сельскохозяйственные колесные тракторы. Задняя трехточечная навеска. Категории 1N, 1, 2N, 2, 3N, 3, 4N и 4

ASABE/ISO 3463:2006 SEP2017 (R2020) Тракторы для сельского и лесного хозяйства. Конструкции защиты от опрокидывания (ROPS). Метод динамических испытаний и условия приемки

ANSI/ASABE AD3600:2015 МАЙ 2016 (R2021) Тракторы, сельскохозяйственная и лесохозяйственная техника, садово-огородная техника с электроприводом. Руководство оператора. Содержание и формат

ASABE/ISO 3767-1:2016 APR2017 Тракторы, сельскохозяйственная и лесохозяйственная техника, садово-огородная техника с электроприводом. Символы для органов управления оператора и других дисплеев. Часть 1. Общие символы

ASABE/ISO 3767-2:2016 APR2017 Тракторы, сельскохозяйственная и лесохозяйственная техника, садово-огородная техника с электроприводом. Символы для органов управления и других дисплеев. Часть 2. Символы для сельскохозяйственных тракторов и машин

ASABE/ISO 3776-1:2006 МАЙ 2012 г. (R2016) Тракторы и сельскохозяйственная техника. Ремни безопасности. Часть 1. Требования к месту крепления

ASABE/ISO 3776-2:2013 FEB2016 (R2020) Тракторы и техника для сельского хозяйства. Ремни безопасности. Часть 2. Требования к прочности крепления

ASABE/ISO 3776-3:2009 OCT2015 (R2019ED) Тракторы и сельскохозяйственная техника. Ремни безопасности. Часть 3. Требования к узлам

ANSI/ASABE AD3918:2007 JAN2011 (R2020) Установки доильных аппаратов. Словарь

ASABE/ISO 4252:2007 МАЙ 2012 (R2017) Сельскохозяйственные тракторы. Рабочее место оператора, вход и выход. Размеры

ANSI/ASABE AD4254-6:2020 MAR2021 Сельскохозяйственная техника. Безопасность. Часть 6. Опрыскиватели и распределители жидких удобрений

ANSI/ASABE AD4254-11:2010 JAN2012 (R2020) Сельскохозяйственная техника. Безопасность. Часть 11. Пресс-подборщики-подборщики

ANSI/ASABE AD4254-12:2012 JUL 2016 (R2020) Сельскохозяйственная техника. Безопасность. Часть 12. Роторные дисковые и барабанные косилки и цеповые косилки

ANSI/ASABE AD4254-13:2012 OCT2013 (R2017) Сельскохозяйственная техника. Безопасность. Часть 13. Большие роторные косилки

ASABE/ISO 5007:2003 МАЙ 2006 г. (R2020) Сельскохозяйственные колесные тракторы. Сиденье оператора. Лабораторные измерения передаваемой вибрации

ASABE/ISO 5008:2002 с кор.1 МАЯ 2006 г. (R2020) Сельскохозяйственные колесные тракторы и полевые машины. Измерение вибрации всего тела оператора

ANSI/ASABE AD5673-1:2005 Сентябрь 2017 г. Сельскохозяйственные тракторы и техника. Валы отбора мощности и соединение с входной мощностью. Часть 1. Общие требования к производству и безопасности

ANSI/ASABE AD5673-2:2005 SEP2014 (R2018ED) Сельскохозяйственные тракторы и машины. Приводные валы отбора мощности и соединение с входом мощности. PIC для различного навесного оборудования

ANSI/ASABE AD5674:2004 SEP2015 (R2019) Тракторы и машины для сельского и лесного хозяйства. Защита приводных валов коробки отбора мощности (ВОМ). Испытания на прочность и износ и критерии приемки

ANSI/ASABE AD5675:2008 JUN2016 (R2020) Сельскохозяйственные тракторы и техника. Быстродействующие гидравлические муфты общего назначения

ASAE/ISO 5687:2018 OCT2018 Оборудование для уборки урожая. Зерноуборочные комбайны. Определение и обозначение емкости зернового бункера и производительности выгрузного устройства

ASABE/ISO 5700:2013 SEP2017 Тракторы для сельского и лесного хозяйства. Конструкции защиты от опрокидывания. Метод статических испытаний и условия приемки

ANSI/ASABE AD5707:2007 MAR2016 (R2020) Установки доильных аппаратов. Конструкция и характеристики

ANSI/ASABE AD6489-3:2004 JUL 2017 Сельскохозяйственные машины. Механические соединения между буксируемыми и буксирующими транспортными средствами. Часть 3. Дышло трактора

ANSI/ASABE AD6690:2007 JAN2011 (R2020) Установки доильных аппаратов. Механические испытания

ANSI/ASABE AD8759-1:2018 JUL2019 Сельскохозяйственные тракторы. Фронтальное оборудование. Часть 1. Коробка отбора мощности: требования безопасности и свободная зона вокруг ВОМ

ANSI/ASABE AD8759-2:1998 OCT2016 (R2020) Сельскохозяйственные колесные тракторы. Фронтальное оборудование. Часть 2. Подключение стационарного оборудования

ANSI/ASABE AD8759-3:2018 AUG 2019 Сельскохозяйственные тракторы. Переднее навесное оборудование. Часть 3. Коробка отбора мощности: общие технические характеристики и расположение

ANSI/ASABE AD8759-4:2018 AUG2019 Сельскохозяйственные тракторы. Фронтальное оборудование. Часть 4. Трехточечная навеска

ASAE/ISO 9190:1990 OCT2001 (R2017) Тракторы для газонов и садов с седельным (ездовым) приводом — Дышло

ASAE/ISO 9191:1991 OCT2001 (R2017) Тракторы для газонов и садов с самоходной ездой — Трехточечная сцепка

ASAE/ISO 9192:1991 OCT2001 (R2017) Тракторы для газонов и садов с райдером. Одноточечная трубчатая сцепка

ANSI/ASABE AD10448:1994 NOV2014 (R2018ED) Сельскохозяйственные тракторы. Гидравлическое давление для навесного оборудования

ANSI/ASABE AD11001-1:2016 NOV2016 (R2020) Сельскохозяйственные колесные тракторы. Трехточечное сцепное устройство. Часть 1. Соединительное устройство U-образной рамы

ANSI/ASABE AD11684:1995 APR2011 (R2021) Тракторы, сельскохозяйственная и лесохозяйственная техника, газонокосилка и садовая техника. Знаки безопасности и изображения опасности. Общие принципы

ASABE/ISO 12003-1:2008 Сентябрь 2017 г. Сельскохозяйственные и лесохозяйственные тракторы. Конструкции защиты от опрокидывания на узкогусеничных колесных тракторах. Часть 1. Передняя конструкция ROPS

ASABE/ISO 12003-2:2008 Сентябрь 2017 Сельскохозяйственные и лесохозяйственные тракторы. Конструкции защиты от опрокидывания на узкогусеничных колесных тракторах. Часть 2. Задняя конструкция ROPS

ASABE/ISO 12140:2013 JUN2014 (R2018) Сельскохозяйственная техника. Сельскохозяйственные прицепы и прицепное оборудование. Домкраты

ASABE/ISO 12188-2:2012 OCT2015 (R2019) Тракторы и машины для сельского и лесного хозяйства. Процедуры испытаний систем позиционирования и наведения в сельском хозяйстве. Часть 2. Испытания спутниковых систем автоматического наведения во время прямолинейного и горизонтального движения

ASABE/ISO 14269-1:1997 (SEP2006) (R2021) Тракторы и самоходные машины для сельского и лесного хозяйства. Окружающая среда оператора. Часть 1: Словарь

ASABE/ISO 14269-2:1997 (SEP2006) (R2020) Тракторы и самоходные машины для сельского и лесного хозяйства. Окружающая среда в кабине оператора. Часть 2. Метод испытаний и характеристики систем отопления, вентиляции и кондиционирования воздуха

ASABE/ISO 14269-3:1997 (SEP2006) (R2020) Тракторы и самоходные машины для сельского и лесного хозяйства. Окружающая среда оператора. Часть 3: Определение воздействия солнечного нагрева

ASABE/ISO 14269-4:1997 (SEP2006) (R2021) Тракторы и самоходные машины для сельского и лесного хозяйства. Окружающая среда оператора. Часть 4. Метод испытания элемента воздушного фильтра

ASABE/ISO 14269-5:1997 (SEP2006) (R2021) Тракторы и самоходные машины для сельского и лесного хозяйства. Окружающая среда оператора. Часть 5. Метод испытания системы наддува

ASABE/ISO 15077:2008 OCT2008 (R2018) Тракторы и самоходные машины для сельского хозяйства. Органы управления. Приводные силы, смещение, расположение и метод работы

ASABE/ISO 17101-1:2012 JUN 2016 (R2020) Сельскохозяйственная техника. Испытания на бросание предметов и критерии приемки. Часть 1. Роторные косилки

ASABE/ISO 17101-2:2012 JUN 2016 (R2020) Сельскохозяйственная техника. Испытания на бросание предметов и критерии приемки. Часть 2. Цеповые косилки

ANSI/ASABE AD17225-4:2014 FEB2018ED Твердое биотопливо. Спецификации и классы топлива. Часть 4. Сортированная древесная щепа

ASABE/ISO 20383:2017 OCT2019 Тракторы и техника для сельского и лесного хозяйства ― Знак определения скорости (SIS)

ANSI/ASABE AD20966:2007 MAR2016 (R2020) Автоматические доильные установки. Требования и испытания

ASABE/ISO 21244:2008 JAN 2011 (R2020) Сельскохозяйственное оборудование. Механические соединения между буксируемыми и буксирующими транспортными средствами. Сцепные кольца и крепления к дышлом трактора

ASABE/ISO 23205:2014 FEB2016 (R2020) Сельскохозяйственные тракторы. Сиденье для инструкторов

ANSI/ASABE AD24347:2005 JUN2014 (R2018ED) Сельскохозяйственные транспортные средства. Механические соединения между буксируемыми и буксирующими транспортными средствами. Размеры шарового сцепного устройства (80 мм)

ANSI/ASABE AD26322-1:2008 NOV2016 (R2020) Тракторы для сельского и лесного хозяйства. Безопасность. Часть 1. Стандартные тракторы

ANSI/ASABE AD26322-2:2010 JUN2017 Тракторы для сельского и лесного хозяйства. Безопасность. Часть 2. Узкоколейные и малые тракторы

ASABE/ISO 27850:2013 МАЙ 2016 (R2020) Тракторы для сельского и лесного хозяйства. Конструкции для защиты от падающих предметов. Процедуры испытаний и требования к характеристикам

ASABE/ISO TS 28924:2007 SEP2015 (R2019) Сельскохозяйственная техника. Защитные кожухи для движущихся частей силовой передачи. Открытие защитного кожуха без инструмента

SAE J284 AUG 2016 Знак предупреждения о безопасности для сельскохозяйственного, строительного и промышленного оборудования

SAE J974 APR2011 Мигающая сигнальная лампа для сельскохозяйственного оборудования

SAE J1194 NOV2016 (стабилизированные) конструкции для защиты от опрокидывания (ROPS) для колесных сельскохозяйственных тракторов

SAE J2194 NOV2016 (стабилизированные) защитные конструкции (ROPS) для колесных сельскохозяйственных тракторов

Стандарт ASABE/ICC 802-2014 для спринклеров и эмиттеров для ландшафтного орошения

%PDF-1.7 % 545 0 объект > эндообъект внешняя ссылка 545 136 0000000016 00000 н 0000006154 00000 н 0000006349 00000 н 0000006984 00000 н 0000007477 00000 н 0000007514 00000 н 0000007626 00000 н 0000007740 00000 н 0000007997 00000 н 0000008483 00000 н 0000008599 00000 н 0000008723 00000 н 0000027692 00000 н 0000045842 00000 н 0000063762 00000 н 0000078321 00000 н 0000095807 00000 н 0000115498 00000 н 0000116035 00000 н 0000116298 00000 н 0000116880 00000 н 0000135998 00000 н 0000155192 00000 н 0000157841 00000 н 0000167334 00000 н 0000176856 00000 н 0000176983 00000 н 0000177110 00000 н 0000177237 00000 н 0000234591 00000 н 0000234630 00000 н 0000271767 00000 н 0000271806 00000 н 0000271881 00000 н 0000272176 00000 н 0000272251 00000 н 0000311768 00000 н 0000311843 00000 н 0000311913 00000 н 0000312008 00000 н 0000330174 00000 н 0000330455 00000 н 0000330880 00000 н 0000330907 00000 н 0000331381 00000 н 0000331521 00000 н 0000349820 00000 н 0000350087 00000 н 0000350597 00000 н 0000351054 00000 н 0000364422 00000 н 0000364695 00000 н 0000365114 00000 н 0000365533 00000 н 0000378806 00000 н 0000379087 00000 н 0000379490 00000 н 0000379908 00000 н 0000382717 00000 н 0000382792 00000 н 0000382819 00000 н 0000383257 00000 н 0000383397 00000 н 0000383467 00000 н 0000383557 00000 н 0000394517 00000 н 0000394804 00000 н 0000395112 00000 н 0000395139 00000 н 0000395479 00000 н 0000395624 00000 н 0000395694 00000 н 0000395784 00000 н 0000408126 00000 н 0000408422 00000 н 0000408740 00000 н 0000408767 00000 н 0000409107 00000 н 0000409258 00000 н 0000409667 00000 н 0000410076 00000 н 0000410454 00000 н 0000410850 00000 н 0000411225 00000 н 0000411627 00000 н 0000413020 00000 н 0000413095 00000 н 0000413122 00000 н 0000413511 00000 н 0000413651 00000 н 0000414117 00000 н 0000414554 00000 н 0000414915 00000 н 0000415297 00000 н 0000415652 00000 н 0000416038 00000 н 0000417353 00000 н 0000417428 00000 н 0000417455 00000 н 0000417864 00000 н 0000418009 00000 н 0000418036 00000 н 0000418447 00000 н 0000418598 00000 н 0000418625 00000 н 0000419091 00000 н 0000419231 00000 н 0000419560 00000 н 0000419936 00000 н 0000426567 00000 н 0000426843 00000 н 0000427164 00000 н 0000427528 00000 н 0000427871 00000 н 0000428240 00000 н 0000429573 00000 н 0000429648 00000 н 0000429675 00000 н 0000430061 00000 н 0000430201 00000 н 0000430590 00000 н 0000430998 00000 н 0000431392 00000 н 0000431808 00000 н 0000432217 00000 н 0000432628 00000 н 0000433765 00000 н 0000433840 00000 н 0000434259 00000 н 0000434674 00000 н 0000435076 00000 н 0000435489 00000 н 0000435885 00000 н 0000436301 00000 н 0000437307 00000 н 0000003016 00000 н трейлер ]/предыдущая 2010124>> startxref 0 %%EOF 680 0 объект >поток hZlkLŸh)-$:JԱZ:vi6Z7XF٥4IH’v. JiYNjVjTT mE7uwwΐvڴw{{\t}{|A4 T; haWW(]u/1 P1 }>﯐r89!It/%7}4cJ2@g~hIht+c?%n(OIËY(w_#Ί»;%| ĺaW

Дисплазия тазобедренного сустава — Канадский ортопедический фонд : Канадский ортопедический фонд

Дисплазия тазобедренного сустава (« «dys» означает «плохой» или «ненормальный»; «plasia» означает формирование ткани) — это всеобъемлющий термин для множества связанных состояний, при которых тазобедренный сустав не может правильно сформироваться, в основном у младенцев и детей младшего возраста, хотя первые симптомы могут появиться гораздо позже. Проблема может варьироваться от легкой неглубокости тазобедренного сустава до полного смещения тазобедренного сустава.Чтобы узнать больше о том, как устроены бедра, перейдите к Анатомии бедер.

Признаки и симптомы

Заболевание было признано еще во времена Гиппократа в четвертом и пятом веках до нашей эры и традиционно называлось врожденной (имеющейся при рождении) дисплазией тазобедренного сустава или ИБС. Однако, поскольку это состояние не всегда поддается диагностике при рождении, иногда проявляясь позже в детстве, в подростковом возрасте или даже во взрослом возрасте, в последние годы оно стало известно как дисплазия тазобедренного сустава, связанная с развитием, или DDH.

Термин DDH охватывает весь спектр аномалий развития тазобедренного сустава. Вертлужная дисплазия представляет собой самую легкую форму, при которой тазобедренный сустав (вертлужная впадина) остается недоразвитым и менее глубоким, чем обычно, что в некоторых случаях может привести к нестабильности сустава и ускоренному износу сустава. Подвывих бедра представляет собой более нестабильную ситуацию, при которой бедро может быть частично вытолкнуто из сустава с небольшим усилием. Вывихнутое бедро может быть полностью выдвинуто из сустава и вправлено («вправлено») противоположным маневром.Наиболее тяжелой формой DDH является вывих бедра, при котором головка бедренной кости находится в покое за пределами вертлужной впадины и в некоторых случаях не может быть вправлена вручную.

Распространенность

Распространенность DDH обычно составляет примерно один случай на тысячу среди представителей европеоидной расы, хотя некоторые исследователи называют эту цифру намного выше. Афроамериканцы, корейцы и южные китайцы, по-видимому, менее затронуты. Однако, по-видимому, существует корреляция между культурами, в которых детей часто туго пеленают (например, некоторые скандинавские народы, коренные американцы и инуиты), и более высоким уровнем DDH.

По оценкам, DDH встречается в четыре-девять раз чаще у женщин, чем у мужчин. Наибольшая заболеваемость DDH происходит у первенцев женского пола, у которых есть близкий родственник с этим заболеванием.

Возможные причины

Помимо генетической наследственности, тазовое предлежание матки определенно связано с более высокой частотой развития DDH. Считается, что условия, которые приводят к внутриутробной «скованности», такие как меньший размер матки при первой беременности, недостаток амниотической жидкости (малогидрамнион) и многоплодные роды, увеличивают риск DDH.

Считается, что левое бедро чаще вовлекается в DDH из-за распространенного внутриутробного положения плода, при котором левое бедро упирается в крестец матери, заставляя бедро сокращаться.

Другая теория состоит в том, что реакция плода на эстроген матери во время беременности может привести к ослаблению связок бедра в суставе, что приведет к проскальзыванию головки бедренной кости в вертлужной впадине после рождения.

Диагностика

Хотя у каждого ребенка с ДДГ симптомы проявляются по-разному (могут быть поражены одно или оба бедра), некоторые симптомы встречаются чаще, чем другие, и их может впервые наблюдать педиатр во время планового обследования вскоре после рождения.Скрининг будет включать в себя полный семейный анамнез, чтобы определить, было ли у кого-либо из близких родственников заболевание или необычно ослабленные связки. Поскольку физические признаки DDH могут быть малозаметными, а обследование младенцев иногда бывает сложным, рекомендуется проверять бедра младенцев при каждом посещении врача, пока они не начнут ходить.

Врач проведет медицинский осмотр, манипулируя бедрами младенца с помощью специальных маневров, называемых тестами Барлоу и Ортолани.Эти тесты осторожно перемещают головку бедренной кости из вертлужной впадины, а затем заменяют ее. Способность делать это снижается по мере роста младенца и обычно исчезает к 3–4 месяцам. По прошествии этого времени, если бедро остается вывихнутым, врач будет искать признаки установившегося вывиха. Это включает в себя определение того, кажется ли одна нога короче или положение ног кажется асимметричным. Врач также осмотрит складки кожи вокруг ягодиц и бедер, а также пространство между бедрами, чтобы увидеть, не выглядят ли они неровными.

Чтобы исключить возможность того, что симптомы вызваны другим заболеванием, врач может подтвердить диагноз с помощью УЗИ. (Поскольку суставы младенца все еще в основном состоят из хрящей, а не из костей, рентгеновские снимки не могут дать хорошего изображения.)

Лечение

врач назначит курс лечения.

Если лечение считается необходимым, цель состоит в том, чтобы правильно расположить головку бедренной кости в вертлужной впадине, чтобы бедро могло нормально развиваться.После этого бедро необходимо удерживать на месте, пока тело не адаптируется к нему. Наилучшие результаты достигаются при раннем вмешательстве.

У детей в возрасте до шести месяцев чаще всего используется привязь Павлика, устройство, надеваемое на ребенка, которое удерживает его/ее бедра в нужном положении, правильно позиционируя тазобедренный сустав так, чтобы он мог нормально формироваться. Крайне важно, чтобы дети, использующие привязь Павлика, регулярно проверялись, чтобы убедиться в правильности посадки устройства — не слишком туго, не слишком свободно — чтобы бедра удерживались в правильном положении.

Иллюстрация с изображением упряжи Павлика.

Детям старше шести месяцев шлейка Павлика может не подойти, в этом случае могут быть предприняты другие меры. Ребенку может потребоваться процедура, известная как «закрытое вправление», во время которой бедро позиционируется вручную, пока ребенок находится под общей анестезией. Этому иногда предшествует период вытяжения, при котором осторожное натяжение ноги с помощью липких лент, наложенных на кожу, используется для растяжения сокращенных мягких тканей вокруг тазобедренного сустава в течение 7-14 дней до закрытой репозиции.Если процедура пройдет успешно, на следующие три-четыре месяца ребенку наложат гипсовую повязку с периодическими изменениями, чтобы приспособиться к росту ребенка и сохранить целостность гипсовой повязки. Когда считается, что бедро достигло нормального положения, гипс снимается и на его место устанавливается скоба. Ребенку также, скорее всего, потребуется следовать режиму упражнений, чтобы обеспечить правильное движение в бедре.

Исход

Каким бы ни был подход, чем моложе пациент на момент начала лечения, тем больше вероятность того, что результат будет успешным.Для младенцев с диагнозом DDH и оснащенных ремнями Павлика в первые шесть недель жизни лечение оказывается успешным более чем в 90% случаев. При поздней диагностике лечение усложняется, хотя в большинстве случаев все же достигаются хорошие результаты.

В возрасте от года до 18 месяцев лечение может быть комплексным, с несколькими процедурами, и результаты не всегда успешны. Если остаточная дисплазия сохраняется, у ребенка могут не проявляться какие-либо серьезные проблемы в детстве, но существует риск развития раннего артрита тазобедренного сустава в молодом возрасте, что может потребовать хирургического вмешательства в более позднем возрасте для разрезания и вправления костей (остеотомия тазобедренного сустава) или полной замена тазобедренного сустава.

Определение мягкости дефектного поверхностного слоя перовскита и его удаление с помощью простого механического подхода

https://doi.org/10.1016/j.joule.2020.10.014Get rights and content Дефектные поверхностные слои механически мягче, чем кристаллические области

•

Клейкая лента может удалять дефектные поверхностные слои и стабилизировать перовскитовые устройства

•

Обработка лентой совместима с масштабированием перовскитных солнечных модулей

2 Контекст и масштаб

Было показано, что дефектный поверхностный слой перовскита, состоящий из нанокристаллов и аморфных областей, инициирует деградацию перовскита. Для стабилизации перовскитовых материалов и устройств необходимо удалить такой дефектный поверхностный слой. Здесь мы изучили механические свойства поверхностного слоя перовскита и обнаружили, что такой дефектный слой мягче, чем кристаллические области, и имеет более слабую связь с кристаллическим слоем под ним. Основываясь на этом открытии, мы сообщаем о простой стратегии удаления мягкого дефектного поверхностного слоя с помощью недорогих клейких лент. Клейкая лента имеет соответствующее сцепление с перовскитами и, таким образом, удаляет дефектный поверхностный слой, не повреждая нижележащие кристаллические области.Этот метод также показал универсальность в обычно используемых перовскитных композициях и совместимость с масштабированием перовскитных фотоэлектрических элементов.

Резюме

Показано, что наличие дефектного слоя, состоящего из нанокристаллов и аморфных областей на поверхности перовскитных пленок, инициирует деградацию перовскитов и вызывает безызлучательную рекомбинацию. Здесь мы сообщаем об открытии того, что эти дефектные поверхностные слои механически мягче, чем кристаллические области.Дефектный поверхностный слой имеет более слабую связь с кристаллическим слоем под ним, что позволяет легко механически отделить эти дефектные слои с помощью липких лент. Выбранная недорогая лента имеет соответствующую силу сцепления с перовскитами, поэтому отслаивание не повреждает кристаллическую область и встроенные интерфейсы под ней. Устройства, обработанные лентой, сохранили 97,1% начальной эффективности после работы в точке, близкой к максимальной, при одном солнечном освещении в течение 1440 ч при 65°C.Этот метод универсально эффективен для повышения стабильности различных широко используемых перовскитных композиций и совместим с масштабированием перовскитных солнечных модулей.

Ключевые слова

ключевых слов

Defect

Устойчивость клей

клей

Рекомендуемое сопоставление Статьи (0)
