Фундамент плита: пошаговая инструкция строительства

Плитный фундамент — это цельное, бетонное основание дома. Представляет собой армированный каркас, который заливается бетоном высокой прочности. Геометрия плитного фундамента повторяет форму дома.


Монолитная плита является простым и эффективным основанием дома. В статье мы рассмотрим поэтапное строительство монолитной железобетонной плиты. Расскажем о конструктивных особенностях плитного фундамента. А также узнаете о плюсах и минусах такого основания.

Содержание

1. Типовая схема монолитного плитного фундамента
2. Применение плитного фундамента его основные достоинства и недостатки
3. Основные плюсы фундамента плиты
4. Недостатки плитного фундамента
5. Технология строительства плитного фундамента
6. Анализ грунта и расчет плиты
7. Подготовка основания
8. Дренаж и коммуникации
9. Песчано-гравийная подушка
10. Бетонная подготовка
11. Гидроизоляция
12. Утепление
13. Армирование
14. Заливка фундаментной плиты бетоном
15. Уход за бетоном
16. Плитный фундамент своими руками (Видео)
17. Когда снимать опалубку

Типовая схема монолитного плитного фундамента

Конструкция плитного фундамента очень простая. Выполнить такой монтаж сможет практически каждый, не привлекая квалифицированных рабочих. Но так как объём работы, который необходимо сделать большой, нужно привлечь нескольких помощников.

Количество людей зависит от размеров основания и наличие техники. Основные этапы работ:

• под плитный фундамент необходимо выкопать котлован;
• выполнить гидроизоляцию и утепление;
• связать большое количество арматуры;
• за день выполнить заливку бетоном всего фундамента.

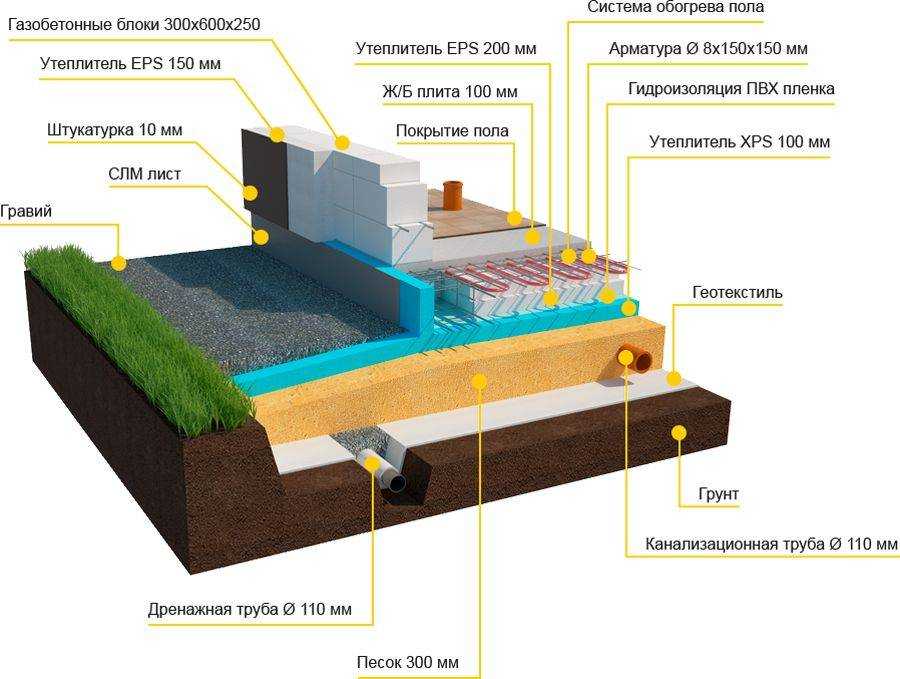

Типовая схема монолитного фундамента:

Весь фундамент устраивается на песочно-гравийной подушке. Также перед монтажом арматурной сетки необходимо выполнить гидроизоляцию и при желании утепление. В конце монтажа, после снятия опалубки, торцы плиты обрабатывают гидроизоляционной мастикой.

Арматурная сетка изготовляется, чаще всего, из двух слоев. Используется арматура 10-12 мм. Можно купить сваренную готовую сетку. Но удобнее приобрести арматуру и сделать сетку на месте.

Для приготовления бетона используют цемент марки от М 250 и выше. В состав входит:

• гравий;
• песок;
• пластификатор.

Если площадь фундамента большая, то рекомендуется заказать готовую смесь. Так будет обеспечена однородность состава и его прочность. К тому же сделать такой объём бетона за день вручную очень сложно.

Применение плитного фундамента его основные достоинства и недостатки

Перечислим положительные стороны применения плитного фундамента. В каких случаях рекомендуется его монтаж.

Основные плюсы фундамента плиты

1. Отлично подходит для не стабильных грунтов. Плитный фундамент сохраняет равномерное распределение нагрузки во время сезонных изменений грунта. Такие изменения наблюдаются с началом заморозков, весной вовремя оттепели, обильных осадков. Все это влияет на объём и плотность почвы. Фундаментные плиты, в отличие от ленточного фундамента, ведут себя как единое целое. Фундамент вместе со строением поднимается и опускается.
2. Большая несущая способность. Так как площадь основания фундамента большая, то давление, которое оказывает фундамент на грунт маленькое. Поэтому плитный фундамент легко справляется с нагрузкой от многоэтажных домов.
3. Большой срок службы. Такое монолитное основание дома способно прослужить десятки лет. Конечно, это возможно, если соблюдаются все технологические процессы. Выполнены правильно гидроизоляция и утепление. Бетонная смесь соответствует принятым нормам и стандартам.
4. Прочность. Плитный фундамент является самым прочным из существующих видов. Это обеспечивается за счет однородности, отсутствие швов и соединений. Хорошая гидроизоляция не дает его разрушать влаге.
5. Минимальные земляные работы. Если грунты устойчивы, то это позволит выполнить монтаж на поверхности. Для очистки и выравнивания участка может не понадобиться специальная техника, что сократит расходы по возведению.
6. Не сложный монтаж. Для выполнения работ по возведению не требуется специальные знания и умения. С монтажом монолитного фундамента можно вполне справиться своими силами.
7. Готовые полы первого этажа. Плита является хорошим основанием для пола. На него можно укладывать напольное покрытие — линолеум, кафель, ламинат.

Недостатки плитного фундамента

Ко всем перечисленным минусам стоит добавить и несколько отрицательных сторон использования плитного основания:

1. Высокая стоимость. Конечно же, использование такого количества арматуры и бетона не может не сказаться на стоимости проекта. Его цена в несколько раз превышает стоимость ленточного и свайного фундамента. В случае использования тяжелой строительной техники, также существенно влияет на его стоимость.
2. Проблемы с коммуникациями. Все подземные коммуникации — канализация, водопровод необходимо выполнить в начале строительства. Все трубы остаются под плитой. Их замена, при необходимости, очень затруднительна. Поэтому к этому этапу нужно отнестись очень ответственно. Рекомендуется использовать трубы самого высокого качества.
3. Не рекомендуется для холмистой местности. Если на участке под строительство дома большие перепады высот, то затраты могут возрасти еще в несколько раз. К тому же сохраняется опасность оползневого сдвига, что приведет к смешению всего дома. Для холмистой и горной местности рекомендуется использовать свайный фундамент.
4. Утепление. Так как бетонная плита хорошо впитывает влагу и при наступлении морозов, замерзшая вода может повредить основание.
5. Слабая прочность на изгиб. Ошибки при строительстве, которые приводят к неравномерной нагрузке на плиту, приводят к появлению трещин. Это может предотвратить хорошо сделанная песочно-гравийная подушка и правильно обвязанная арматурная решетка.

Технология строительства плитного фундамента

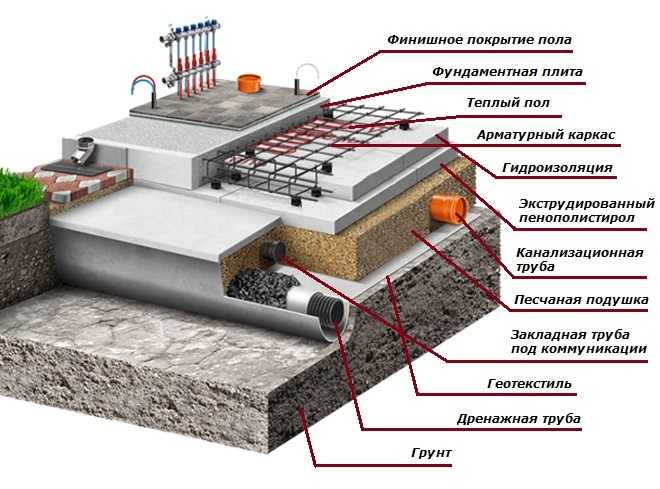

Плитный фундамент представляет собой многослойное сооружение. Где каждый слой очень важен и выполняет свою функцию. К каждому этапу строительства нужно отнестись очень ответственно.

Рассмотрим подробно каждый этап строительства плитного фундамента.

Анализ грунта и расчет плиты

Не важно, какой фундамент используется при строительстве, расчёты должны быть выполнены. Особенно это касается основания большого полноценного дома. Здесь, в таком случае, лучше обратиться к профессионалам. Не правильные расчёты толщины, подобранный диаметр арматуры, может привести к деформации и разрушению основанию дома.

Что такое ригель в строительстве: примеры использования в каркасном строительстве

Толщина плиты также зависит от качества грунта, залегания водоносных слоев. На все эти вопросы помогут ответить специалисты. Изучая грунт на всем участке, они выполняют более точные расчёты.

Если монолитная плита строится для фундамента не большой постройки-гаража, летней кухни, то расчёты можно выполнить самостоятельно.

Минимальная толщина плитного фундамента должна составлять 200 мм. Такой толщины вполне хватит для не большого одноэтажного дома, построенного из газобетона. Для двухэтажного строения, толщина должна составлять 220-250 мм.

Подготовка основания

После выполнения всех расчетов, приступают к выполнению первого этапа. Участок очищается от мусора и растительности. Отмечаются границы основания дома.

Для этого натягивают шнуры по периметру, для удобства используются обноски. Они устанавливаются за площадь основания, и пересечение шнуров дадут положение углов фундамента.

Важно чтобы углы были ровны 90 градусов. Если форма прямоугольная, то достаточно измерить диагонали. Они должны быть ровны. Либо вспомнить о «египетском треугольнике». Если соотношение сторон 3:4:5, то прямоугольник треугольный. Например, 1,2 м: 1,6 м: 2 м. — прямоугольный треугольник.

Далее намечается границы котлована. Плитный фундамент должен выходить за контур основания дома минимум на толщину основания. А котлован не много больше, обычно увеличивают линейные размеры на 1 метр.
Далее приступаем к выполнению земляных работ. Необходимо снять верхний плодородный слой. Его толщина может достигать 0,5 метра. Глубина рассчитывается с учетом песчано-гравийной подушки, и слоем утепления.

На этом этапе, если площадь основания большая, то следует привлечь спецтехнику. Вручную убрать и погрузить несколько десятков кубометров грунта очень сложно.

После работы тяжелой техники, приходит время ручного труда. Необходимо тщательно выровнять дно основания.

Для точности можно использовать гидроуровень и уложить деревянные рейки. Дно котлована тщательно выравнивается и утрамбовывается виброплитой.

Дренаж и коммуникации

По краю котлована, чуть ниже уровня основания, устанавливаются кольцевой дренаж. Дренаж обеспечит отвод влаги. Стены и фундамент будут сухими. Это мера также будет полезна, если вовремя строительства пойдет дождь, то вода быстрее будет отводиться со строительной площадки.

В это же время закладываются необходимые коммуникации – канализация, водопровод, силовые кабели. Поверх уровня плиты выводятся патрубки и закрываются заглушками.

Песчано-гравийная подушка

Перед тем как начать выкладывать песчаную подушку, рекомендуется уложить слой геотекстиля.

Многие этого не делают, считая лишней тратой денег. Но всё-таки это стоит сделать. Геотекстиль не даст песку вымываться в грунт и заиливаться. Его укладывают на дно котлована с заходом на края.

После начинается работа по укладке песочной подушки. Толщина подушки может составлять 200-300 мм. Не стоит пытаться ее выложить сразу. Не рекомендуется также, и засыпать песок в котлован с машины. Для качественной укладки лучше вручную, тачками завозить его постепенно. Для соблюдения горизонтальной плоскости используйте маяки.

Выложив слой песка, утрамбовывают его при помощи виброплиты. Для увеличения плотности песок смачивают. Следите, чтоб песок был чистым, без примеси глины камней. Если вариантов нет, то придется его дополнительного просеивать.

После укладки песчаной подушки идет черед слоя из щебня или гравия. Слой, толщиной 100-150 мм, также тщательно утрамбовывается виброплитой.

Бетонная подготовка

Далее приступаем к установке опалубки. Для этого можно использовать фанеру толщиной 18-20 мм или обрезную доску.

Чаще верхний край опалубки служит маяком для финальной толщины плитного фундамента. Поэтому его выставляют с особой тщательностью. Опалубку укрепляют с помощью вертикальных опор и подкосов.

Перед укладкой гидроизоляции, рекомендуется залить не большой слой бетона. Иногда этот этап строительства фундамента в виде монолитной плиты пропускают, начиная укладывать гидроизоляцию прямо на гравийную подушку.

На подушку из щебня выливают слой бетона, около 50-100 мм. Этот слой бетона, можно использовать бетон не высоких марок, служит хорошим основанием для слоя гидроизоляции и утеплителя.

Гидроизоляция

На подготовленное бетонное основание укладывается слой гидроизоляции. В качестве гидроизоляции можно использовать профильную полимерную мембрану.

Ее укладывают с перехлестом, проклеивая слои битумной мастикой. Либо использовать рулонный полимер-битумный и уложить его в два слоя. Также в качестве гидроизоляции можно использовать мастику. В готовом виде она очень густая, перед применением ее лучше разбавить керосином. Мастикой хорошо промазывают поверхность и торцы бетонного основания.

Утепление

Для сохранения тепла и увеличения срока службы фундамента, плиту необходимо утеплить.

В качестве утеплителя хорошо подойдет экструдированный пенополистерол. Плиты плотно укладываются друг к другу. Оставшиеся щели можно заделать строительной пеной.

Армирование

Далее начинаются работы по монтажу армирующей сетки. Для этого можно использовать готовые блоки или собирать сетку из арматуры непосредственно на площадке.

Прутья арматуры укладываются параллельно друг к другу на определенном расстоянии.

Арматура не должна лежать на утеплителе, для соблюдения зазора в 40-50 мм используйте подставки.

Следующий слой укладывается перпендикулярно первому с тем же шагом. Оба слоя связываются с помощью стальной проволоки.

После готовности неженного яруса приступают к обвязке верхнего аналогичным образом. Используя стойки, выставляется верхний уровень армирующей сетки.

Заливка фундаментной плиты бетоном

Заливка фундамента это заключительный этап строительства. Важно чтобы весь процесс был выполнен за один день, во избежание вертикальных швов. Так как количество бетона требуется очень много, то его лучше заказать готовым.

При заказе учитывайте время до приезда следующей бетономешалки. За это время необходимо успеть распределить и хорошо уплотнить его. Лучше это делать при помощи глубинного вибратора. Он хорошо удаляет воздух, бетон становится пластичнее, лучше растекается. В результате получаем ровную поверхность и очень прочное основание.

Уход за бетоном

После того как фундамент залит желательно его защитить от механических повреждений или дождя. Для этого достаточно покрыть его полиэтиленовой пленкой.

Для того чтобы монолитная плита не высыхала быстро, это может привести к растрескиванию. В течение недели поверхность поливают водой. Если на улице жарко, то после смачивания, ее опять накрывают пленкой. Если погода пасмурная, то можно не накрывать.

• Где применятся плитный фундамент?
• Сколько этажей можно поднять на плитном фундаменте?
• Сколько способов есть для возведения монолитной плиты, и от чего зависит его выбор?

На эти и многое другие вопросы Вы найдете ответы в этом видео.

Когда снимать опалубку

Опалубку рекомендуется снимать на 10-15 день. Тогда бетон достигает 50% прочности.

Для начала полноценного строительства дома, необходимо подождать еще 2 недели. Тогда фундамент плита будет готова к возведению стен.
