Устройство ендовой под металлочерепицу: Устройство ендов на металлочерепице

Содержание

Правила монтажа металлочерепицы Grand Line Kvinta Uno на стыках скатов и обход препятствий

  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. Правила монтажа на стыках скатов и обход препятствий

Монтаж на стыках скатов

Устройство ендовы, проходящей по всей длине ската

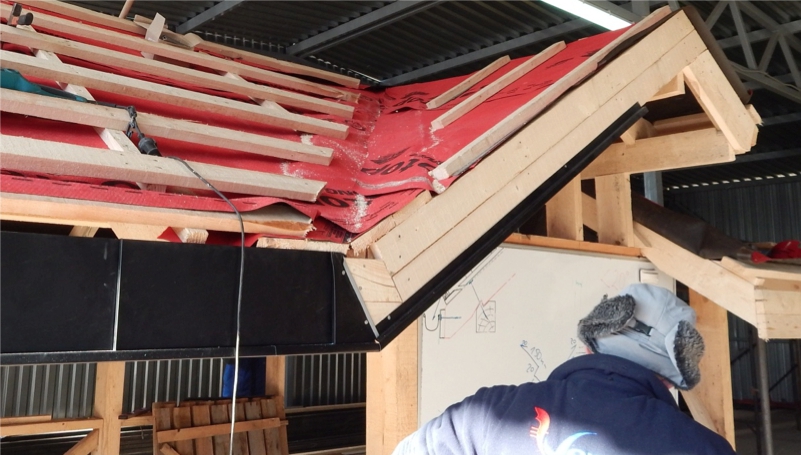

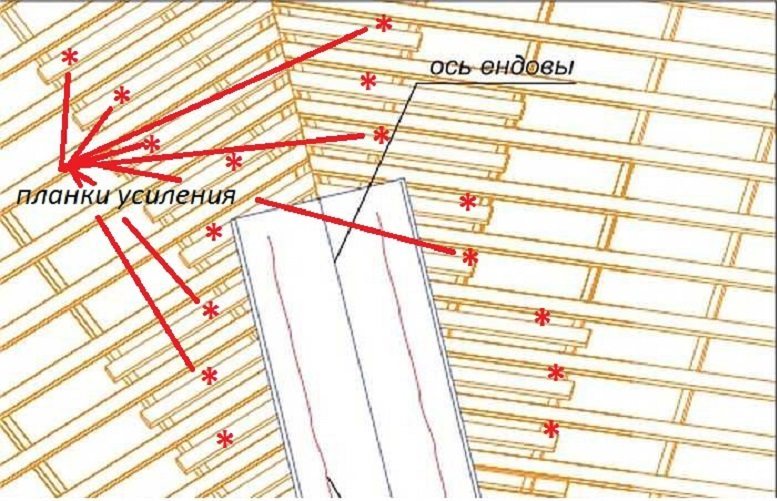

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4. 8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы и лист металлочерепицы киянкой для более плотного прилегания.

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Обход препятствий

Обвод трубы шириной менее 80 см

Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.

Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.

Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа. Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.

Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами. Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.

Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей.

Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.

Внимание! Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обвод трубы шириной более 80 см

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.

Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.

Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.

Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.

Монтаж снегозадержателей

Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.

Подробные рекомендации по установке описаны в прилагаемых инструкциях.

Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.

Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.

Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.

Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание! Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Кровельная вентиляция и проходки

Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.

Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.

Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.

Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:

  • Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
  • На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
  • Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.
  • Правила монтажа металлочерепицы
  • Правила монтажа на стыках скатов и обход препятствий
  • Контроль качества монтажа и рекомендации по уходу
  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. Правила монтажа на стыках скатов и обход препятствий

Устройство ендовы крыши из металлочерепицы: фото и видео

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность.

Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Оглавление:

  1. Каким разжелобок может быть
  2. Конструкция крыши: что учитывается при проектировании
  3. Создание разжелобка
  4. Что нужно знать про металлочерепицу
  5. Важный практический совет: безопасность

Каким разжелобок может быть

Ендова крыши бывает двух видов:

  • Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
  • Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

  • открытые;
  • закрытые;
  • переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

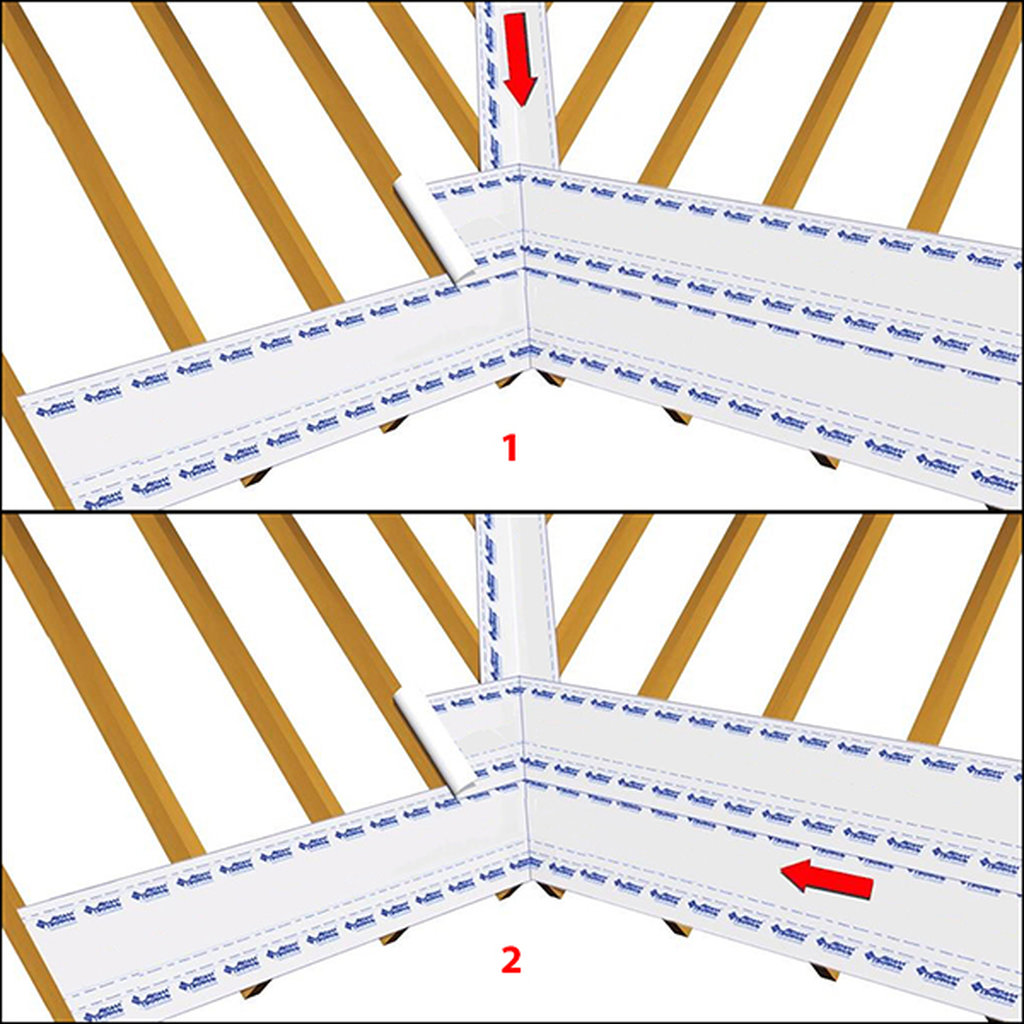

  • гидроизоляция крыши – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;

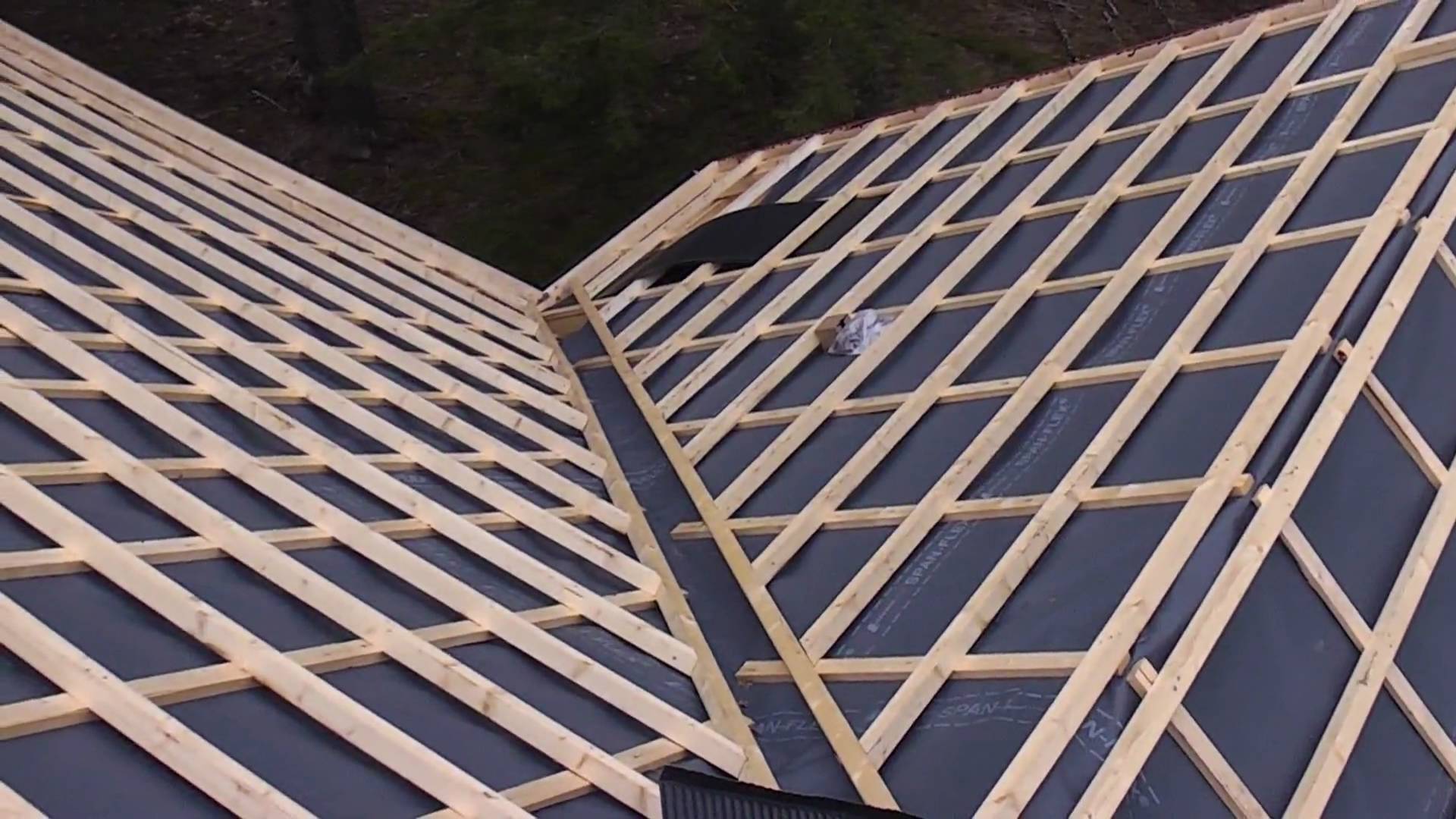

  • монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
  • создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
  • настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

  • нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
  • верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм.

Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства
  • Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
  • Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
  • Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
  • Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.
Недостатки
  • При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
  • Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
  • Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.
Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Важный практический совет: безопасность

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом соорудить громоотвод, который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

  • молниеприемник;
  • токоотвод;
  • заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

Установка ендовы открытой ендовы на металлическую крышу для открытой крепежной панели

На металлической кровле ендова образована двумя пересекающимися скатами. Установка отделки ендовы в этой области вашей крыши предотвращает движение воды вверх по противоположному склону и проникновение в вашу крышу. Без отделки вода может легко попасть в ловушку со снегом, листьями и другим мусором.

Отделка Valley является неотъемлемой частью обеспечения водонепроницаемости вашей крыши, и даже самые дорогие материалы не защитят вашу крышу от проникновения воды, если она установлена ​​неправильно. Здесь вы найдете все шаги, необходимые для правильной установки отделки ендовы для защиты металлической кровли.



В этой статье мы рассмотрим:

  • Что такое Valley Trim?
  • Сколько стоит отделка долины?
  • Необходимые инструменты и расходные материалы
  • Установка Valley At Eave
  • Установка Valley At Ridge
  • Накладка ендовы крепления
  • Отделка перекрывающейся ендовы

Прежде чем приступить к отделке ендовы, помните, что подкровельный слой является важной частью любой металлической кровельной системы. Перед установкой отделки ендовы убедитесь, что уложена надлежащая подложка. Наша цель в Western States Metal Roofing — сделать вашу установку максимально простой.



Также важно ознакомиться с руководством по установке производителя, которое поможет вам установить ендову на металлическую крышу.



Что такое Valley Trim?

Облицовка ендовы представляет собой приподнятую секцию в самой нижней точке ендовы, предназначенную для предотвращения движения воды вверх по противоположному склону и проникновения через крышу. Облицовка ендовы устанавливается до монтажа металлических кровельных панелей. Долина металлической кровли представляет собой участок, образованный двумя пересекающимися скатами.



Сколько стоит отделка Valley?

Стоимость отделки ендовы будет зависеть от толщины, типа окраски и размера отделки ендовы. В среднем отделка долины будет стоить от 3 до 6 долларов за погонный фут.



Какие инструменты и расходные материалы потребуются для установки отделки долины
  • Ножницы для резки металла
  • Плотницкий карандаш
  • Молоток
  • Кровельные перчатки
  • Пистолет для герметика
  • Силиконовый герметик
  • Шурупы с цилиндрической головкой #10 x 1”

При измерении длины ендовы необходимо учитывать минимум 1 дюйм выступа и 12 дюймов нахлеста. Минимум 3 дюйма потребуется также для подготовки конька.



Как вырезать и отделывать ендову на карнизе металлической крыши
  1. Установку ендовы нужно начинать с карниза крыши.
  2. Поместите нижнюю накладку желоба в желаемое положение. ПРИМЕЧАНИЕ: Не забудьте учесть выступ минимум 1 дюйм.
  3. Карандашом плотника наметьте место пересечения ендовы с карнизом крыши.
  4. Ножницами прорежьте по контуру, остановив разрез на стыке ендовы.
  5. Затем отмерьте 2 дюйма от верхней части контура и сделайте прямой разрез по шву. СОВЕТ: Потянув за клапаны вверх, вы сможете легче резать.
  6. Отметьте линию под углом 90 градусов с обеих сторон шва.
  7. Выемка надрезается прямо посередине шва по вашей линии.
  8. Снимите обе створки ендовы.
  9. Отрежьте левый клапан под углом 45 градусов. СОВЕТ: Возможно, вам придется подрезать по мере необходимости, чтобы получить плотную посадку.
  10. Молотком слегка постучите по левому клапану внутрь под углом 90 градусов.
  11. Затем с помощью молотка загните правый клапан внутрь под углом 90 градусов.
  12. Обрежьте клапан, чтобы он мог полностью сгибаться под углом 90 градусов.
  13. Выкройка лоскута по ендовому шву
  14. Отметьте углы клапана там, где они пересекаются с линией края ендовы.
  15. Используя эту отметку в качестве ориентира, отрежьте лишние клапаны.
  16. С помощью молотка ударьте внутрь на 90 градусов.

На случай, если вы предпочитаете визуализацию, мы создали пошаговое видео по установке. Многие наши клиенты посмотрят видео об установке открытого желоба и распечатают блог, чтобы помочь им во время установки отделки желоба.











Как вырезать и закончить отделку ендовы на коньке металлической крыши
  1. Разложите ендову на коньке и начните обводить верхний контур.
  2. Измерьте высоту стыка ендовы.
  3. Основываясь на этой высоте, отметьте центр шва.
  4. Соедините углы с центром метки.
  5. Проведите прямую линию вниз по шву до 2-дюймовой отметки.
  6. По одной с каждой стороны долины нарисуйте параллельную линию на расстоянии 3 дюйма от вашей трассы.
  7. Установив угломер на 90 градусов, отметьте прямую линию от края стыка до края ендовы.
  8. Повторите этот процесс для противоположной стороны.
  9. Разделы, которые вы удалите, выделены красным ниже:
  10. Используя ножницы по металлу, начните резать внешнюю часть
  11. Разрежьте прямо по центру шва.
  12. Используйте инструмент для подгибки кромок капель и начните сгибать створки в зависимости от угла наклона вашей крыши.
  13. С помощью молотка постучите по обоим фальцевым клапанам на 9угол 0 градусов.

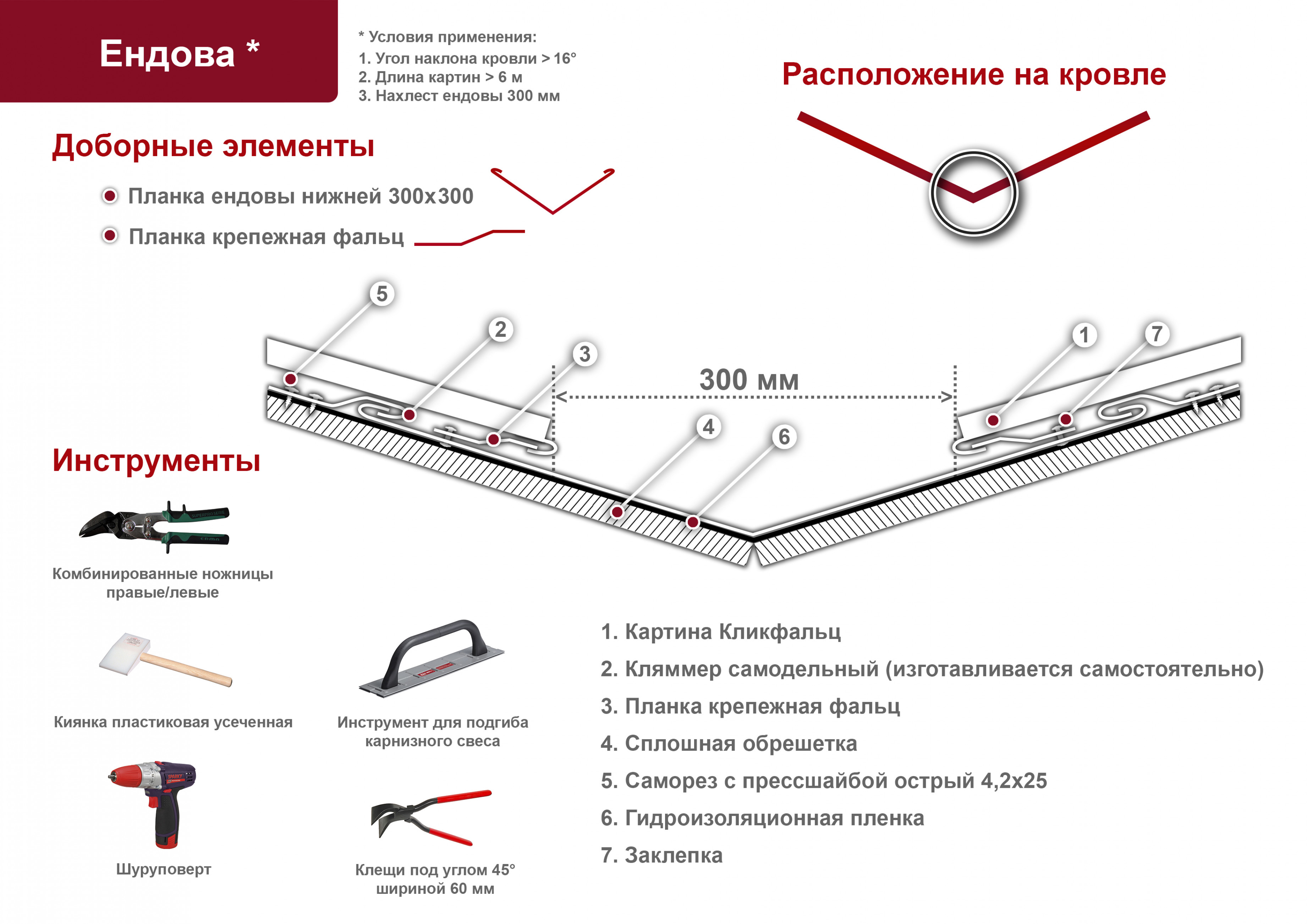

Как закрепить ендову на металлической крыше
  1. Поместите ендову в правильное положение. ПРИМЕЧАНИЕ: Не забудьте учесть выступ минимум 1 дюйм.
  2. Перед креплением ендовы обязательно удалите с ендовы весь защитный пластик.
  3. Силиконовый герметик
  4. следует наносить на расстоянии 1 дюйма от края карниза, где ендовы будут перекрываться.
  5. Защитите свою долину с помощью 10# x 1” винты с цилиндрической головкой , примерно 12” друг от друга и 1” от края.
  6. На карнизном конце ендовы отрежьте короткие углы, удалив выступы шириной 1 дюйм с каждой стороны.

Как выполнить перекрытие ендовы на металлической крыше

Перед наложением ендовы помните, что ендова должна быть перекрыта не менее чем на 12 дюймов. Для перекрытия:

  1. При перекрытии ендовы необходимо нанести силикон на 1 дюйм от нижней части ендовы.
  2. Закрепите нахлест с помощью шурупов 10# x 1”. Найдите винты 12” O.C.
  3. Теперь ваша долина готова к нанесению мела и подготовке к установке на крыше.



Если это видео помогло вам, загляните на наш канал YouTube, где вы найдете дополнительные пошаговые видеоролики по установке.



Металлический кровельный инструмент | Кровельные ножницы для вальмы/ендовы – M64

1450 $ .00

902:30

Производитель * (дополнительно)Выберите производителяAdvanced AluminiumAgway MetalsAmerican Building Components (ABC)ASC Building ProductsBerridge ManufacturingBest Buy MetalsBridger SteelButler ManufacturingCentral States ManufacturingDakota SteelFabralFirestone Building ProductsFlatiron SteelFlexospanGraber Post BuildingsGulf Coast SupplyIdeal RoofingLester BuildingsMBCIMcElroy Metal MenardsMetal Rollforming Systems (MRS)Продажа металлаMueller, Inc.Nucor Строительные системыPac-Clad/PetersonUnion CorrugatingVarco PrudenVicwestWestern States Metal RoofingWestform MetalsWestman SteelNon-ProfileДругое

Профиль панели (дополнительно)Лезвия для бумаги

Профиль панели (дополнительно)Dutch Lap

Профиль панели (дополнительно)Optimum RibCentury Rib7/8″ CorrugatedDiamond Rib

Профиль панели (дополнительно)Imperial Rib1-1/4″ CorrugatedRugged Rib

90 231 Профиль панели ( необязательно)Nor-CladPBR PanelStrata Rib

Профиль панели (дополнительно)R-PanelS-DeckM-Panel

Профиль панели (дополнительно)Tuff-RibR-Panel

Профиль панели (дополнительно)7. 2 Ребро структурной коробки1/2″ Гофрированная R-панель1 /4″ Гофрированный7/8″ Гофрированный3′ Ребро из туфа

Профиль панели (дополнительно) ShadowallButlerib II

Профиль панели (дополнительно) Panel-Loc PlusR-LocM-Loc

Профиль панели (дополнительно)Strong RibPioneer Rib

Профиль панели (дополнительно)Grandrib 3 (панель Ag)Панель Ultra RibPBR7/8″ гофрированная2-1/2″ гофрированная

Профиль панели (дополнительно)5 V-Crimp

Профиль панели (дополнительно)3′ Tuff Rib7/8″ гофрированный

Профиль панели (дополнительно) Гофрированный 7/8″

Профиль панели (дополнительно) G-Rib

Профиль панели (дополнительно) 5V CrimpGulfWaveGulfRib

Профиль панели (дополнительно) Панель Ameri-Cana

Профиль панели (дополнительно) Панель Eclipse Uni-Rib Panel

Профиль панели (дополнительно)Панель PBDПанель U (PBU)Панель R (PBR)Панель 7.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
