Что включает в себя план стропильной системы? Чертежи стропила крыши Проектирование стропильных систем и стропил

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

• От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
• По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
• С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

• Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
• Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
• Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

1) Нанести координационные оси здания.

2) Нанести контур стен.

3) По периметру здания на наружные стены уложить мауэрлат.

4) В углах здания уложить опорный ригель для опирания диагональных стропильных ног.

5) Под углом 45° из углов здания вычертить диагональные стропильные ноги.

6) По внутренней стене здания уложить лежень и показать верхний прогон.

7) Уложить стропильные ноги, начиная с опорного узла, через определенное расстояние.

8) По диагональным стропильным ногам уложить в шахматном порядке коротки стропильные ноги (нарожники).

9) Установить стойки через 3000 – 6000 мм, начиная с опорного узла.

10) При ширине здания более 12 м к стропильным ногам уложить ригель.

11) Для образования карниза к каждой стропильной ноге прибивается кобылка, а к диагональным стропильным ногам кобылки, называемые коротышами, прибиваются с двух сторон.

Эффективным решением устройства крыши является применение наслонных стропил для перекрытия пролетов до 14 м при наличии в здании одной внутренней опоры и до 16 м при двух внутренних опорах.

Сопряжения стропил выполняют с применением крепежных болтов, скоб ил и гвоздей.

В том случае, когда расстояние между опорами (наружными или внутренними) более 7500 мм, в гражданских зданиях несущей основой крыши являются стропильные фермы , представляющие собой плоскую геометрически неизменяемую решетчатую систему, состоящую из отдельных, связанных между собой элементов (стержней). Стропильные фермы могут быть деревянные, металлодеревянные, стальные и железобетонные. Деревянные фермы называют висячими стропилами .

Шаг стропильных ферм при пролетах до 9 м составляет 3 – 4 м, при пролетах более 10 м – 1,5 – 2 м.

Схемы висячих стропил

Слуховые окна устраивают в скатных крышах для освещения, проветривания чердака, выхода через них на крышу. Они могут быть полукруглой, треугольной, прямоугольной формы. Освещение – через остекленную створку переплета размером не менее 0,6×0,8 м. Для проветривания служат деревянные жалюзийные решетки, располагаемые смежно с остекленной створкой слухового окна. Слуховые окна необходимо размещать так, чтобы обеспечивалось сквозное проветривание. Рекомендуется низ окна располагать не выше 0,8 – 1,0 м от верха чердака.

Виды слуховых окон

а – треугольное; б – полукруглое; в – прямоугольное; г – полигональное

1 – остекленный парапет; 2 – жалюзийная решетка

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

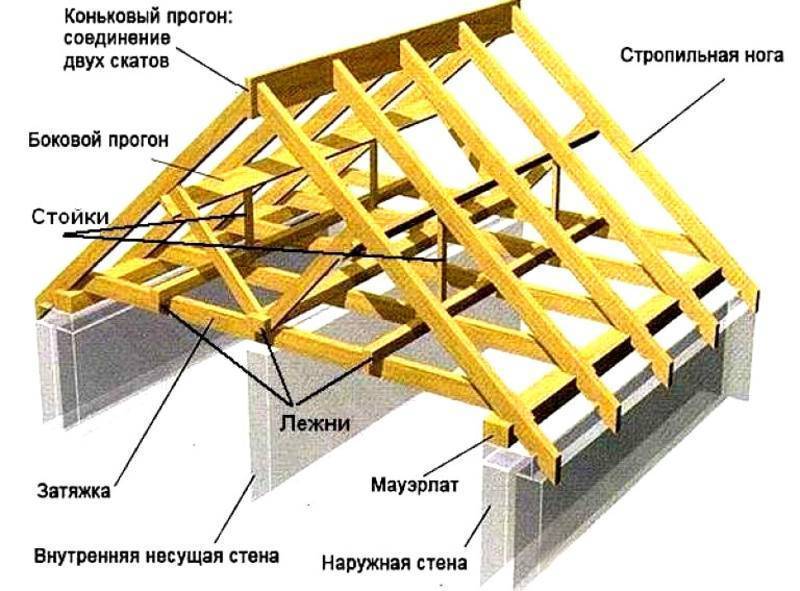

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами
двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Во время строительства фермы и иных загородных помещений используются , которые применяются в жилых домах.

Деревянные стропильные системы в виде треугольника в основном применяются для жилых помещений.

Немаловажной здесь является схема расположения стропил, т. к. с ее помощью облегчается задача, которая касается расчета системы.

Для жилых помещений стропила, в основном, изготавливаются из дерева. Подобные элементы, как правило, выполняются в виде треугольника, но порой применяются и иные конструкторские решения.

Если имеется необходимость сэкономить жилое пространство, то следует воспользоваться , которая позволит оборудовать на чердаке еще 1 комнату, пригодную для проживания.

Как спроектировать стропильную систему и стропила?

Проектировать расположение стропил довольно сложно. Данная задача подразумевает наличие специальных умений и знаний. Для создания схемы следует достоверно рассчитать количество осадков и силу ветра, а также оптимальный вес всей системы.

Именно поэтому обеспечения наибольшей эффективности и, естественно, долговечности фермы можно добиться только в том случае, если схема расположения стропильных элементов была составлена грамотным специалистом, обладающим высокой квалификацией и большим стажем выполнения таких работ.

Самыми основными моментами, которые должны быть учтены при составлении проекта кровли жилища, являются:

• углы наклона скатов;
• вид необходимой крыши;
• материал, который применяется для покрытия кровли;
• правильный выбор стропильных сечений;
• верный расчет .

Величина наклона скатов напрямую связана с расчетом прочности несущей конструкции, а также выбором материала, которым будет покрываться кровля.

Большая часть подобных материалов имеет значительное влияние на план стропильной системы, поэтому материал для покрытия следует подбирать на этапе проектирования.

Схема расположения стропильных элементов должна быть рассчитана тщательнейшим образом в период проектирования кровли, т. к. ошибки, которые были допущены во время оценки нагрузок, могут привести как к деформации стропил и к нарушению покрытия кровли в момент эксплуатации жилища, так и к обрушению крыши целиком.

Несущие кровельные конструкции, которые состоят из таких элементов как стропила и обрешетка, способны обеспечить ее прочность и устойчивость.

Параметры и особенности конструкций

Конструктивный чертеж расположения стропильных элементов напрямую зависит от таких параметров, как:

• форма самой крыши;
• наличие опор внутренних и их расположения;
• протяженность перекрываемого пространства.

Когда выполняется чертеж стропильных элементов нужно учитывать то, что стропила или же фермы стропил существуют 2 типов:

1. Висячие, которые применяют при опоре на исключительно наружные стены. Они состоят из наклонных ног стропил и растяжки, которая представляет собой брус в горизонтальном положении.
2. Наслонные, которые устанавливают в домах с центральной несущей стеной. Они состоят из 2 стропильных ног, низ которых опирается на мауэрлаты (несущие брусья), а верх – на прогон конька, поддерживаемого стойками.

Зачастую конструкция стропил выполняется в треугольной форме, которая гарантирует высочайшую экономичность и жесткость.

Сложные фермы стропил состоят из большого количества вспомогательных элементов:

• затяжки;
• стойки;
• стропильные балки, которые по-иному именуют стропильными ногами;
• ригели;
• различные подкосы и т. п.

Чертеж стропил разрабатывается в следующей последовательности:

1. Нужно нанести модульные координационные оси, к которым затем привязываются знаменатели толщины главных стен строения. При этом вынос венчающего карниза данной конструкции должен отображаться на плане поверхностей стен в виде контурной линии.
2. Затем следует вычертить дымовые и вентиляционные каналы, трубопроводы. Их месторасположение должно непременно быть учтено в процессе размещения всех .
3. Далее разрабатывается схема выбранного типа крыши (форма) в виде наброска, на котором должно быть учтено расположение всех стен.
4. Затем на чертеж в виде линий следует нанести ендовы, конек, ребра и еще несколько элементов:

• направление скатного уклона;
• форма кровельных скатов;
• месторасположение слуховых окон;
• месторасположение фронтонов и т. п.

1. Используя чертеж крыши, необходимо вычертить план системы стропил, где следует указать размещение таких элементов как:

• мауэрлаты;
• стропильные ноги с затяжками и кобылками, которые опираются на мауэрлаты;
• стойки.

Поперечные сечения разнообразных элементов принимают приблизительные значения в зависимости от типа дерева, которое будет применено. Шаг стропил тоже зависит от материала. 100 – 120 см, а стропил из брусьев 150 – 180 см.

Помимо этого на расстояние влияют и такие детали как дымоход и вентиляция.

1. Затем на чертеж необходимо проставить значения расстояний между осями модулей, к которым привязаны значения объема стен. Линии, где отмечаются шаги между осями, наносятся на чертеж очень близко к контуру.

Внутри плана следует указать расстояние между вентиляционными трубами и дымоходом, стойками и иными элементами. Помимо этого на плане нужно отобразить все выноски, на которых указываются значения поперечных сечений и длин перечисленных деталей.

Стропильная система представляет собой наиважнейший элемент конструкции строящейся кровли, от верности ее проектирования зависят очень многие показатели, в числе которых прочность крыши, ее безопасность, а также срок службы.

Именно поэтому, если у вас не имеется необходимых навыков и умений, лучше не браться составлять схему расположения стропил. Лучшим вариантом будет доверить эту работу профессионалу, который обладает необходимыми навыками и, конечно же, опытом.

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:
» alt=»»>
Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Вид кровли изнутри
Начало конька

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

» alt=»»>
Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Простая двускатная кровля
Кобылки в схематическом виде

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

Виды стропильных систем

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.
Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации.
Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы.
Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Устройство стропильной системы двухскатной крыши – краткое руководство

Необходимые инструменты и материалы

Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех — наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Двухскатная крыша и виды стропильной системы для нее

Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов ). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

Устройство стропильной системы для двухскатной крыши своими руками

Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.

Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема

Шаг 1: Устройство основания под стропила

Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

Шаг 2: Подготовка материала

Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм . Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

Шаг 3: Монтаж

Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.

Дом с двускатной крышой: проект +Фото — стропила до расчета цены

Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.

Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

Возможно, этому поспособствовали особенности климатических условий нашего отечества.

Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

• достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
• легкую и простую конструкцию;
• хорошо вентилируемыйчердак;
• уклон скатов, мешающий скоплению осадков.

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

Стропила двускатной крыши: схема устройства

Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

• Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

• Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
• Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

Схемы крепления мауэрлата

Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

Обрешетка: порядок сборки

После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат, и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие.

Висячая

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды. Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши.

Установка стропильной системы

Способы монтажа мауэрлата

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

Стропильная система четырехскатной крыши: особенности монтажа

Крыши с четырьмя плоскостями (скатами), каждая из которых располагается со стороны одной из стен сооружения, сложнее в устройстве и монтаже по сравнению с двухскатными. Стропильная система четырехскатной крыши отличается высокой прочностью и жесткостью. Готовая кровля имеет привлекательный внешний вид и способна противостоять высоким атмосферным нагрузкам.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши.

Сегодня наиболее распространены такие типы четырехскатных крыш, как:

• вальмовая;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов).

Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений.

Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек.

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу.

Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками.

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются:

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог. Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж.

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов.

Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е., если расстояние между опорами превышает 6 метров).

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции.

В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек.

Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами. Важно соблюсти высоту расположения конькового пролета, предписанную проектом.

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров.

Конкретные значения определяются исходя из:

• выбранного сечения стропильных ног;
• особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

• Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

• Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Возможно вас заинтересует: Строители в Александрове на монтаж кровли цена за 1 м2.

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Элементы стропильной системы двускатной кровли

1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
2. Стропила, установленные под наклоном.
3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

• крепление производится к коньку:
• крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
3. На стойки укладывают коньковый брус, который к ним же и крепится.
4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;
• шаг их установки;
• сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c²=a²+b², где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

• хомуты;
• паз-шипы;
• болты, скобы и гвозди.

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше. Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

• двойной или одинарный зуб;
• применение подкосов и затяжек скобами;
• использование хомутов или болтов;
• соединение стропильных ног затяжкой;
• выравнивание стропил «кобылкой»;
• монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах. Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу.

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

• шаг установки стропил;
• длина стропил;
• предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

• стропильные ноги — брус 75х125, 50х150, 100х150;
• прогоны — брус 100х200, 100х100;
• мауэрлат — брус 150х150, 100х100;
• ригели – брус 100х150;
• затяжки — брус 50х150;
• кобылка — брус 50х150;
• стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы.

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

• мауэрлат;
• наклонные стропильные ноги;
• ригель;
• затяжки.

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил.

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

устройство, способы установкаа, расчет, конструкция, фото

Когда возведен дом или любое другое строение, то возникает вопрос: какая будет крыша? И самый лучший вариант – это двухскатная конструкция. Процесс возведения не составит сложности и много времени не занимает. При этом каждый самостоятельно сможет реализовать этот проект, без навыков и умений. Остается лишь понять устройство двухскатной крыши.

Основание

Главное – это создать конструкцию из стропил визуально прямоугольной формы. Благодаря высоте и системе построения осадки уходят самостоятельно. Создать ее несложно, но, по мнению мастеров, есть некие нюансы. Для реализации проекта нужны:

• Мауэрлат.
• Система стропил.
• Кобылки.
• Конек.
• Свес крыши.
• Лежень, подкосы.
• Затяжки.
• Обрешетка и стойки.

Чтобы понимать, о чем идет речь, стоит разобраться в каждом вопросе:

• Мауэрлат. Это важный элемент, потому что его основная задача – распределить нагрузку на стены дома. Для этого применяется известная система стропил. Как основной материал выступает брус с определенным сечением, хвоя – самый подходящий вариант. Его фиксируют по площади крыши и прибивают к опорам, но не к внутренним. В качестве крепежных деталей выступают анкера.
• Стропильная нога. Это основа будущего строения. Если это двускатная крыша (фото ее есть в нашей статье), то нога должна быть в виде треугольной фигуры. Из-за такой системы нагрузка на первую конструкцию идет равномерная. Без такой системы не обойтись, особенно в тех регионах, где осадки выпадают в виде снега. Для этого берется доска 100 на 150 миллиметров. Нужно также наметить шаг, но его чаще всего делают в зависимости от выбранного кровельного материала. Чем тяжелей масса, тем меньше шаг.
• Конек. Он присутствует в основном на всех конструкциях, потому что его задача – фиксировать всю крышу воедино в верхней точке.
• Дальше идут кобылки. Им отведена роль свеса, если рассматривать устройство двускатной крыши частного дома. Но не всегда они требуются. Если стропильные ноги удлиненные, то в них нет необходимости. Чтобы реализовать эту работу, берутся доски, сечение может быть меньше стропильного. С ними процесс возведения крыши становится проще.
• Свес крыши. Без него нельзя, потому что основная задача – отвести воду в период осадков от стен. Берется отступ как минимум в 300 миллиметров. Если это не предусмотреть, то стена быстро разрушится.
• Лежень. Его монтируют внутри стены. Основная задача – равномерность нагрузки от стоек крыши. Используется в монтаже брус.
• Стойки. Благодаря ним сила нагрузки от конька на внутренние стены идет равнозначная по показателям. В роли материала то же самое, что у лежня.
• Подкосы. Без них сила надавливания от стропил по несущим стенам пойдет неодинаковая. В тандеме подкосы и затяжки создают особую форму, благодаря чему пролеты могут справляться с сильной нагрузкой.
• Затяжка. Это составной элемент треугольника. Благодаря нему стропила не теряются в пространстве, а стоят.
• Обрешетка. Без этой конструкции не обходится ни одна крыша. Для ее монтажа требуются бруски и доски. Их нужно зафиксировать перпендикулярно относительно стропил. Пролеты становятся крепкими, и уже им не страшны любые осадки.

Что делается дальше?

Сегодня двускатные крыши устройство могут иметь различное, это же относится к стропилам. Так, выделяют наслонные и висячие. Чтобы получилось прочно, можно использовать каждый этот метод. Когда внешняя стена слишком близко, то применяют висячие стропила. Опять же весь процесс необходим для распределения нагрузки, чтобы стены выдерживали возведенную геометрическую фигуру.

Продолжаем изучать устройство двускатной крыши дома. Наслонные стропила – это опорная балка, которая монтируется по центру. Ее задача – это передача веса всей крыши на промежуточную столбчатую опору, которая находится между внешними стенами. Когда наружная стена находится на большом расстоянии, то создать такую систему удобнее и лучше. В процессе строительства реально эти элементы чередовать.

Как реализовать проект?

Двускатные крыши устройство должны иметь надежное, поэтому, делая проект без опыта, нужно соблюдать каждое правило. И главное – это прочность от осадков, веса материала покрытия и человека. И важно постараться избежать передачи высокого показателя тяжести на стену основную – несущую. Это создать не так просто, как может показаться людям без строительного опыта. Если технология будет подобрана грамотно, нагрузка на несущие стены не будет большой.

Имеет значение то, какой кровельный материал станет основным покрытием. Помимо этого, есть специальные требования, отработанные годами:

• Возводя такую конструкцию, нужно знать, какого угла наклона придерживаться.
• Если в регионе много осадков и кровельный материал неплотно ложится, то скаты должны быть максимально крутыми. Вполне хватает угла в 40 градусов, чтобы на поверхности ничего не задерживалось. Использовать чердак для проживания уже не получится. Но устройство холодного чердака двускатной крыши обязательно должно включать в себя гидроизоляцию.
• Когда происходят постоянные ветра, то нужно, наоборот, возводить пологую крышу. Иначе может снести покрытие. Нужно придерживаться показателя в 20 градусов.
• Разрабатывая устройство двускатной крыши с мансардой, следует планировать конструкцию таким образом, чтобы не было высокого подъема. Такие крыши подходят для любых условий. Но и пологий поток не будет нести эффективной защиты.
• Еще один важный момент – если увеличивается пологость, то и расход материала растет, значит, бюджет меняется в положительную сторону. Становится больше площадь кровли, возрастает применяемый материал.

Расчет

Чтобы далеко не уходить от финансовой стороны, нужно отметить, что все расчеты делают заранее. Это не так сложно – стоит лишь измерить некоторые параметры, и дом с двускатной крышей будет готов в проектном плане:

• Нужно узнать площадь одного ската и его сделать двойным. Но как ее найти? Делается это путем умножения длины на ширину.
• Длина ската идентична стене, но не стоит забывать, что к этому показателю прибавляют и выступ кровли над фронтом. Замеры ведутся с каждой стороны.
• Стропильная нога с показателем длины – это и есть ширина ската. К полученному результату плюсуется длина выступа конструкции над несущей стеной.

Не так просто самостоятельно все создать. Чтобы не ошибиться, нужно каждую цифру находить с максимальной точностью, при этом обращать внимание на нагрузку и характерные показатели:

• Если дом одноэтажный со стандартной конструкцией, то нужно учесть два показателя. Это вес от кровельного материала и осадков в процессе эксплуатации.
• Чтобы получить вес всей крыши, складывается каждый монтируемый элемент, а после высчитывается на один метр в квадрате.
• Чтобы показатель был приближен к реальному, нужно его сделать больше на 10 процентов.
• Чтобы понять нагрузку от погодных явлений, нужно учитывать все условия, создаваемые в данном регионе. За основу также берется сам наклон ската. К полученной цифре применяется коэффициент. Он различный – нужно в этом вопросе иметь индивидуальный подход.
• Стропила будут отдавать всю тяжесть на несущие стены, поэтому во внимание берутся их показатели. Чтобы прочность была высчитана с запасом, полученная цифра увеличивается вдвое.

Эти нехитрые правила позволяют организовать устройство стропил двускатной крыши безошибочно. Времени на возведение такой конструкции потребуется немало. Одному будет сложно реализовать любой проект, так что работы выполняются с помощником.

Как зафиксировать мауэрлат?

Как уже отмечалось, первым делом выполняется монтаж мауэрлата. Процедура проводится в несколько этапов:

• Когда дом построен из дерева, то для мауэрлата требуется использовать такой же материал.
• С кирпичом можно создать более прочную конструкцию, закрепив в кладке металлические стержни. Но для этого стоит продумать процесс крепления. Элементы фиксируются с шагом в один метр. Для надежности нужно применять гидроизоляционный материал.
• Если применяется брус, то его сечение большое, так как мауэрлат становится основанием для фиксации стропил.
• Стоит обращать внимание на форму самой крыши, потому что важно, каким образом фиксировать мауэрлат. Важно при этом подготовить материал и знать, что и зачем фиксируется. Чтобы мауэрлат не сорвало ветром, его положение нельзя опускать слишком низко.
• Гидроизоляционный слой – обязательное условие в таких работах. Для надежности фиксации всего воедино стоит использовать большие болты и металлические накладки.
• Чтобы не допускать провисания кровельного материала, обрешетка монтируется из надежных досок и стоек. Угол между основными конструкциями делается максимально прямым.
• Если стропила создаются слишком большими, то нужно для них выстроить дополнительную опору. Чтобы сила выдержки была максимальной, нужно фиксировать с близлежащим элементом. Всегда включается в план крыши устройство стропил двускатной крыши. О них расскажем ниже.

Как зафиксировать стропильные ноги?

Устройство простой двускатной крыши будет надежным, если в конструкции сочетаются стропила наклонного и висячего вида. Помимо качественной опоры, крыша обходится недорого. Чтобы не ошибаться в основных действиях, стоит соблюдать рекомендации:

• Чтобы конструкция была надежной, балки применяются без трещин и сучков.
• Для надежности балок при длине более шести метров стоит делать дополнительное укрепление. Иначе есть вероятность перелома.
• Перед началом создается шаблон стропильной ноги. Это делается точно так же, как и в простой чертежной схеме – прикладывается, намечается, отпиливается.
• На готовой детали делаются запилы в верхней части.
• Дальше монтируются сами стропила. Есть одно правило: когда фиксируется одна стропильная нога, то напротив – обязательно вторая. Это позволяет снимать нагрузку.
• Когда скат слишком длинный, то его стоит сращивать. Чтобы надежность не снижалась, стыкуются стропильные ноги снизу.
• Для крепления стропильной ноги требуются гвозди. Помимо этого, в процессе требуются саморезы. Чтобы надежность была максимальной, можно применять металлические пластины.
• Стропила могут устанавливаться в висячем положении, для этого создавать опорные подставки нет необходимости. Если планируется наслоение, то стоит продумать каждый стояк в дополнении. Но перед их монтированием на пол нужно произвести расчеты.
• Если на крыше планируется делать жилое помещение, то такие дополнительные доски станут каркасом боковых стен.
• То, каким должно быть расстояние между балками, продумывается в период планирования.
• Когда вся эта система находится в собранном положении, нужно позаботиться о появлении конька. Он сверху соединяет всю постройку в единое целое. Чтобы все было выполнено качественно и была защита от осадков, лучше соединить металлическим уголком. Это наиболее надежное решение, говорят специалисты.

Нужно помнить о надежности

Когда устройство двускатной крыши с висячими стропилами или наслонными завершено, нужно качественно ее укрепить. Мастера предлагают определенную технологию, по которой можно работать:

• Если крыша возводится на хозяйственном здании или она легкой конструкции, то вполне хватает затяжки снизу и ригеля сверху.
• Иногда строение называют легким – для него нет необходимости монтировать слишком сложную двускатную крышу. Потому что стены являются опорой, и они должны быть рассчитаны на дополнительный вес.
• Когда размеры дома – более 6 на 8 метров, то нужно уже возводить укрепленную конструкцию. Вполне подойдет дополнительная опора по центру. Эти палки имеют название «бабки». Для этого нужно у каждой пары стропильных ног поставить такое дополнение.
• Когда стена доходит до 10 метров, то уже и сама балка должна стать жесткой. Применяют специальные подкосы. Они должны оказаться около каждой стропильной ноги. Для этого применяют затяжки или другие крепежные детали.
• Часто делают крыши удлиненными. В этой ситуации нужно распределять нагрузку на поверхность. Вполне хватит установки раскосов. Для этого установка производится в угол фронта. От него идут к центральной балке основного перекрытия. Хорошо подходит брус, это позволит полностью исключить срыв крыши при больших порывах ветра.
• Часто именно от региона зависит, какая дополнительная фиксация потребуется для всей крыши. Если постоянно дуют сильные ветра, то нужно добавить диагональные связи. Для этого берутся доски среднего сечения и фиксируются от низа одного стропила и посередине последующего.
• По мнению мастеров, применение гвоздей не всегда надежно. Хорошо подходят различные накладки. Они продаются в строительных магазинах. Дело в том, что дерево может рассыхаться. В итоге гвозди потеряют первоначальную жесткость, и крыша станет ненадежной.

Устройство двускатной крыши с мансардой имеет немного иные аспекты, потому что нужно делать каркас для стен. Помимо этого, придется постараться и создать максимально надежную конструкцию. Но сегодня каждый старается делать именно такие проекты, чтобы добавлять площадь для проживания.

Последний шаг

Обрешетка считается последней ступенью. Это необходимые условия, позволяющие создать надежную конструкцию и не отойти от требований стандартов и качества. На обрешетку уже будет фиксироваться укрывной материал. Стоит тщательно подбирать дерево, чтобы оно было без гнили и неровностей, трещин. Сама процедура имеет несколько шагов:

• Покупать брус стоит лишь хорошо просохший. В процессе фиксации используется тыльная сторона. Чтобы не было зазора, в районе конька используется два подряд идущих материала. Когда идет возведение конструкции, то рабочие должны спокойно ходить по обрешетке, иначе она после будет прогибаться и под кровельным материалом.
• Мягкая кровля. Под нее лучше монтировать сплошную обрешетку. Первый ряд – это доски, которые кладутся, как и брус. Между ними может быть расстояние, но незначительное. А вот сверху нужно наложить слой без пробелов – вполне хватит простой обрезной доски (не слишком толстой). После нужно пройтись по всей поверхности, так как нельзя допускать наличия сучков, впадин и вмятин на дереве. Гвозди не должны выпирать. Этот метод подходит и для рулонного покрытия. Устройство карниза на двускатной крыше может предполагать наличие пластиковых панелей.
• Чаще всего люди стали применять металлочерепицу. Она плотная и надежная. Для этого вполне хватает одного слоя бруса. Когда выбирается материал для покрытия, нужно между брусьями выдерживать соответствующий шаг (по ТТК в устройстве двускатной крыши он составляет 60-120 сантиметров). Фиксация крепежного элемента должна происходить как можно дальше от середины. Шляпки лучше слегка углублять в дерево, иначе они могут после повредить кровельный материал.

Это основные этапы создания обрешетки. После этого нужно просчитывать кровельный материал, не забывая, что каждый имеет свою технику фиксации. Одни укладываются внахлест, другие – встык. От этого зависит надежность защиты всего строения, а также потраченные денежные средства на приобретение.

Финиш

Как только стропила будут на своем месте качественно закреплены, а обрешетка соответствовать основному настилу материала, можно монтировать кровельный пирог. Нельзя забывать о паро- и гидроизоляции, по необходимости утеплении. И только после этого нужно качественно закрепить выбранный кровельный материал. Это основные этапы устройства двускатной крыши. Они актуальны на любом строении.

Заключение

Итак, мы рассмотрели конструкцию крыши. Как видите, устройство двускатной крыши частного дома понять несложно.

расчёт, устройство стропильной системы, правильный монтаж

Чердачные крыши соперничают в популярности с плоскими, но если в новом доме планируется устроить чердак или мансарду, лучше двускатной крыши покрытия не найти.

Виды двускатных крыш:

Щипцовые – крыши с прямыми скатами. Самая простая разновидность, обладающая такими качествами как устойчивость к ветровым и снеговым нагрузкам. Угол наклона скатов бывает разным, наиболее распространенный и оптимальный — 45°;

Крыши двускатные ломаные – незаменимы, когда планируется устройство дополнительного жилого пространства. Помимо практичности, такая крыша придает презентабельности и эстетики зданию. Считается одной из самых сложных конструкций двускатных крыш.

Помимо этого, двускатные крыши бывают симметричные и несимметричные, с разным углом наклонов скатов. Выбор той или иной конструкции обусловлен проектом здания, задачами, иногда исключительно желанием придать оригинальный внешний вид строению.

Основные компоненты двускатной крыши:

• Стропильная система – она служит основой всей конструкции;
• Обрешетка – на неё укладывается изоляционный и кровельный материал;
• Фронтоны – плоскости треугольной или трапециевидной формы в торцах крыши.

Стропильная двускатная крыша остается самой популярной при строительстве жилых зданий. Процесс её монтажа состоит из нескольких этапов. Основной из них – установка стропильных ног. Стропильная система двускатной крыши может быть выполнена со стропилами из дерева, бетона или металла. Первый вариант применяется при строительстве небольших домов, два последних – при возведении массивных, многоэтажных зданий. Опорой стропильных ног служит мауэрлат для двускатной крыши. Это брусья, задача которых – равномерное распределение нагрузки, оказываемой кровлей на строение. Он упрочняет каркас, на который будет крепиться кровельный материал и гидро-, теплоизоляция.

После установки стропильной системы монтируется обрешетка, а на неё укладывается покрытие. Для двускатной крыши профнастил, металлочерепица, битумная черепица, шифер или черепица – самые распространенные варианты. Верхняя горизонтальная часть крыши – конёк, придающий жесткость всей конструкции. На этапе проектирования и укладки стропил, обустраиваются дымоходы, места под коммуникации, вентиляцию.

Рассчитать параметры двускатной крыши крыши можно быстро и правильно

Основной этап, предшествующий монтажу – это расчёт двускатной крыши. От того, насколько точно и качественно он выполнен, зависит надежность, безопасность и долговечность всей конструкции. Расчёт включает в себя не только параметры двускатной крыши. Он помогает определить её тип, правильно подобрать сечение конструкций, кровельный материал, составить объективную смету, определить трудозатраты. Такие важные моменты как угол двускатной крыши, расстояние между стропилами и длина стропил двускатной крыши также просчитываются на подготовительном этапе.

Значительно облегчить процесс расчёта способно специальное программное обеспечение. Заводя в компьютер начальные данные, в итоге пользователь получает все необходимые параметры для возведения кровли. Большим преимуществом использования интеллектуального софта является возможность менять данные и сравнивать полученные результаты, добиваясь оптимального варианта. Пользователь сразу видит возможности для экономии, альтернативные решения или наоборот, программа предупредит о невозможности использования каких-либо материалов. Современные технологии способны не только облегчить расчет, но и улучшить сам результат строительства.

облегчающий расчет системы Необходимые инструменты и материалы

Стропила – это несущая конструкция крыши, которая опирается на несущие стены и служит опорой для монтажа кровельных материалов. Чертежи стропил крыши разработаны с учетом требований прочности, жесткости — с учетом временных и постоянных нагрузок.
Постоянные нагрузки: вес конструкции крыши; периодические – это: давление снежного покрова, ветровые нагрузки, вес людей при ремонте кровли.При обустройстве кровли учитывается вес стройматериалов. Вес стропильных систем не должен сильно увеличивать нагрузку на стену и фундамент. К качеству материалов ферм предъявляются строгие требования.
Состав стропильной системы:
Документация на стропила — чертеж , определяет конструкцию крыши, представляет наглядное представление, помогает оценить стоимость материалов. При проектировании крыши с мансардой внутреннее пространство планируют с помощью чертежа.В состав стропильной системы входят:
I. Основу конструкции составляет мауэрлат: балка, которая армируется по стенам здания и удерживает стропила.
II. Балки, определяющие уклон ската и фиксирующие элементы конструкции – стропильные ноги.
III. Балки, уложенные перпендикулярно стропильным ногам, которые передают нагрузку от кровли и служат для настила укрывного материала – обрешетки.
IV. Подпорные элементы, служащие для усиления конструкции:
а) стойки;
б) стяжки;
в) стойки;
г) кровати;
д) пробеги и т.д.

Чертеж плана стропил :
Для привязки стропильной системы к несущим стенам применяются оси здания. В зависимости от расстояния между капитальными стенами проектируется конструкция системы. Трубы и вентиляционные каналы, дымоходы наносят на план, с разметкой расположения относительно стоек. На плане чертится устройство с входящими элементами, стыками и размерами, определяющими взаимное расположение деталей. На чертеже указывают: расположение фронтонов, мансардных окон, ребер крыши, конька и т. д.
Форма кровельных конструкций
I. Плоская.
II. Сбрасывать.
III. Фронтон – состоит из двух наклонных плоскостей. С конца он имеет форму треугольника.
IV. Четырехскатные: вальмовые, полувальмовые, вальмовые.
В. Сводчатый.
Ви. Пунктирная линия.
VII. Пирамидальный.
При возведении здания в районах с сильными ветровыми нагрузками применяется вальмовая конструкция крыши. Вместо вертикальных стен фронтона — треугольные скаты, два других ската — трапециевидные: так устроены стропила вальмовой крыши.Чертежи создаются на основе расчетов характеристик системы. Рассчитано:
а) высота гребня;
б) длина конькового бруса и стропил;
в) угол наклона стропил;
г) площадь крыши;
д) удлинители свесов.
При проектировании зданий не выше 3-х этажей используется двускатная крыша. На сайте представлены проекты — стропила двускатной крыши чертеж , для разных типов зданий.

03.11.2017

В малоэтажных домах, как правило, мансардных применяют скатные крыши на деревянных стропилах с обрешеткой. Уклон кровли принимается в зависимости от материала кровли и площади постройки. Минимальные уклоны для стальных крыш составляют 14°, для черепичных крыш — 27°, для профнастила из асбестоцементных листов — 18°. В районах с большим снежным покровом следует принимать уклоны крыш более 30°.

Формы мансардных крыш определяются очертаниями здания в плане и стремлением к архитектурной выразительности. Крыши могут быть односкатными, двускатными (наиболее часто используемые), четырехскатными (вальмовыми, вальмовыми, полувальмовыми) и многоскатными.

Водоотвод с крыши может быть неорганизованным или организованным. При организованном водостоке количество водосточных труб принимают из расчета 1-1,5 см 2 сечения трубы на 1 м 2 кровли. Оптимальное расстояние между водосточными трубами 15-20 м. Вынос свеса крыши при неорганизованном водостоке должен быть не менее 500 мм, при организованном — не менее 300 мм.

Несущие конструкции крыши состоят из стропил из бревен, брусьев или досок.Выбор схемы стропил крыши производится в зависимости от ширины здания и характера расположения внутренних стен (опор), в соответствии с планом крыши.

При наличии в плане здания внутренних несущих стен наслонные стропила , основные несущие элементы которых

— стропильные ноги — работают как наклонно уложенные балки, верхним концом опираясь на коньковый прогон, а нижний торец на мауэрлат наружных стен. Максимальная длина стропильных ног – не более 6.5 м. Если в здании нет промежуточных опор, то применяют висячие стропила , которые представляют собой простейший вид стропильной фермы, где наклонные стропильные ноги переводят подкос в горизонтальную затяжку.

Сечение стропильных элементов принимается конструктивно, по аналогии с типовыми деталями и данными из учебников. Во избежание образования конденсата и промерзания утеплителя на мансардном этаже необходимо предусмотреть сквозную вентиляцию мансарды через слуховые окна … Особое внимание следует уделить расположению мауэрлатов, прогонов, стоек, проработке узлов и согласованию сопряжений отдельных элементов крыши между собой.

Система двускатной крыши представляет собой классическую конструкцию мансардной крыши. Они относятся к наиболее распространенному типу инженерных решений – двускатным.

Важно! Ломаные мансардные крыши являются разновидностью двускатных крыш. Они могут располагаться симметрично и асимметрично, быть в одном или двух уровнях.

Оптимальный угол наклона двускатной крыши 30-60 градусов. Вариант ломаной кровли снижает общую нагрузку на несущие стены за счет распределения ее по поверхности. Преимуществом такой конструкции является устойчивость к различным погодным условиям. Вальмовая кровельная система представляет собой четырехскатную крышу. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности трапециевидные. Имеются модификации:

• Датская крыша – сочетает в своей конструкции двускатную и вальмовую кровлю;
• полувальмовая крыша.

Вальмовая стропильная система

Вальмовая стропильная система — четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замкнутых вершинами в одном месте. Очень подходит для квадратных зданий. Необходимым условием возведения такой конструкции является соблюдение симметрии всех элементов. Система многощипцовой крыши представляет собой сложную многоскатную конструкцию. Он может быть на разных уровнях. Такая система равномерно распределяет нагрузку по поверхности крыши. Он имеет большое количество внутренних и внешних углов наклона с различными значениями, а также большое количество наклонных ребер.Купольная (коническая) система крыши – подходит для круглых конструкций. Крайне редко используется при строительстве мансардных домов. Зато отлично смотрится при постройке круглых турелей.

Преимущества и недостатки скатных крыш

Самый простой вариант монтажа – скатная крыша. В качестве материала для строительства можно использовать железобетонные плиты. Однако более распространенным вариантом монтажа является использование стропильной системы. Преимущества стропильных конструкций односкатной крыши:

2. Монтаж можно выполнить самостоятельно.
3. Легкая конструкция. Подходит для домов с облегченным фундаментом.
4. Монтируется как на высотных зданиях и сооружениях, так и на небольших хозяйственных постройках на частном участке.
5. Легко обустроить чердак.
6. На открытых ветреных участках применяют односкатные конструкции с небольшим углом наклона.

К недостаткам односкатных конструкций относятся:

1. Низкая устойчивость к снеговым нагрузкам.
2. Повышенная гидроизоляция для предотвращения протечек.Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
3. Громоздкий внешний вид конструкции.

Одной из самых простых кровельных конструкций является скатная крыша, ее возведение под силу даже малоопытным строителям.

Наиболее оптимальным углом наклона односкатной крыши является угол 45 градусов. Такие крыши рекомендуется сооружать в ветреных, сухих районах на юге. Крайне не рекомендуется обустраивать скатную крышу в северных заснеженных регионах.

Правила монтажа стропильной системы

Стропильные системы возводят по следующим правилам:

1. Сечение балок не может быть менее 100х100 мм.
2. Обязательное устройство гидроизоляции.
3. Подшипниковые узлы, закрепленные скобами, необходимо дополнительно скрепить стальной лентой.
4. Влажность деревянных элементов не должна превышать 10 %.
5. Все элементы из дерева обязательно обрабатываются антисептиком и антимоскитными средствами.

Важно! Лучший стропильный материал – сосновая хвоя. Он наиболее устойчив к атмосферным воздействиям климатической среды.

Дополнительно деревянные элементы покрываются огнетушащими составами. Общая схема монтажа стропильной системы:

• устройство каркаса;
• установка стропил.

Стропильная конструкция крыши плотно и надежно закреплена.Затем монтируются ступенчатые вырезы в стене. После этого проводятся работы по теплоизоляции и гидроизоляции кровли. После их завершения приступайте к монтажу обрешетки и монтажу выбранного кровельного покрытия. Затем устанавливаются врезные или мансардные фонари и проводятся внутренние и наружные отделочные работы.

Строительство дома с мансардной крышей

Этапы монтажа стропильного каркаса

1. Укладывается верхний брус.Все элементы крепятся скобами и обвязываются сталью. Это будет стропильный каркас.
2. Установка мауэрлата. Именно эта система является базовой для всей мансардной крыши. Используются доски толщиной 50 мм и брус 100х150 мм. По периметру стен укрепляют брус и обшивают доской, дополнительно обвязанной сталью.
3. Под брусья укладывается слой гидроизоляции.
4. Возводятся стропильные ноги. На мауэрлат наносятся отметки с шагом 15 см и прибиваются балки.
5. Краевые стропильные ноги крепятся к фронтону. На этом этапе очень важно, чтобы край стропил находился на прямой линии.
6. К стропилам крепится выравнивающая веревка и устанавливаются остальные стропила.
8. Ножки стропа соединены вместе. Прикрепляется коньковая балка.

Система стропил крыши готова. Осталось обустроить обрешетку, уложить гидробарьер и утеплитель. Крыша установлена. Монтаж стропильной системы крыши https://www.youtube.com/watch? V=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора ее формы, определения сечения стропил и шага монтажа.

1. Для определения размеров стропильных ног учитываются следующие параметры:

• Угол наклона;
• кровельный материал;
• Климатические особенности местности, в которой ведется строительство.

1. Следующим шагом является определение количества стропил.По проекту конструкция стропильной крыши может быть как наклонной, так и висячей. Перед проектированием необходимо выбрать тип конструкции.
2. Расчет обрешетки крыши. Выделить:

• сплошное битумное рулонное покрытие;
• обыкновенное листовое (гофрированное) покрытие.

1. Количество деталей для крепления и других вспомогательных упорных элементов рассчитано.

Крыша мансардная с наслонными и висячими стропилами, с продолжением низа стропил за стену

Чертеж должен включать не только визуальный проект конструкции крыши, но и содержать следующие данные:

• стыковка кровли с парапетом прижимным профилем;
• соединение кровли с парапетом без прижимного профиля;
• схема соединения откосов;
• Схема мансардной крыши с дверным проемом;
• расчет количества деревянных элементов строительных материалов и количества кровли;
• оборудование для дренажных и снегозадерживающих элементов.

Важно! Если выровнять углы наклона верхнего и нижнего скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной крыши. При этом сама схема несущей конструкции останется неизменной в стандартном варианте, который применяется для ломаных конструкций крыш.

При выполнении чертежа ломаной мансардной крыши необходимо тщательно рассчитать размеры всех элементов конструкции.Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома. Схема конструкции мансардной крыши https://www.youtube.com/watch? V = RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому чертеж ломаной конструкции крыши выполняется индивидуально с учетом особенностей региона. Конечно, сделать чертеж крыши можно и самостоятельно, если вы на сто процентов уверены в собственной компетентности.Нормы СНиП при составлении чертежа конструкции кровли используются многими строительными проектными организациями. Это позволяет избежать аварий. Именно поэтому работу по составлению чертежа рекомендуется передать специалистам-разработчикам. Строительство многоскатной мансарды https://www.youtube.com/watch? V = LxeBA1cIkIw

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работ, а также изначально определить, каким будет внешний вид готовой конструкции.Это можно сделать, воспользовавшись услугами опытного дизайнера. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип крыши, которая будет использоваться. Помните, что ни один дом не прослужит долго, и проживание в нем никогда не будет комфортным, если тщательно не спланировать и не обустроить крышу. Перед началом работ по созданию крыши необходимо ее спроектировать, а также рассчитать площадь конструкции. Специалисты строительной отрасли утверждают, что если грамотно подойти к этому вопросу, то обустройство кровли пройдет не только быстро, но и значительно упростит и удешевит монтажные работы.Крайне важно правильно определить основные элементы раздела, чтобы при реализации проекта не пришлось вносить какие-либо коррективы и правки, переделывая все с нуля.

После разработки схемы необходимо определиться с наиболее приемлемым материалом, который будет использован для создания кровли здания. Не забывайте, что этот спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской крыши.

Общие сведения о конструкции проекта

Графическая часть расчетов должна обязательно визуализировать весь комплекс проводимых работ. Заказчику предоставляется план кровли плоской кровли, чертеж с конструкции, паспортизация, а также другая необходимая документация, если она необходима для реализации проекта. Сегодня схему кровли необходимо создавать, если здание оборудовано наружным водостоком. Если вы решили отдать предпочтение внутреннему типу, а само строение не капитальное, то от создания технического чертежа можно отказаться.Благодаря виду дома сверху легко определить геометрические характеристики пола, монтажные особенности монтажа несущих конструкций, а также других составляющих объекта.

В качестве дополнения к чертежам имеется схема устройства фронтона, на которой наглядно указаны параметры конструкции. Если проект требует раскроя листов, важно предоставить информацию об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, позволяющих наглядно представить размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Безусловно, все люди, решившие начать строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской кровли в проекте строительства сделает внешний вид готового дома действительно стильным и современным. К тому же такой вид конструкции прост в монтаже и считается бюджетным вариантом. Но не стоит забывать об одном существенном недостатке этой кровли, заключающемся в том, что она сильно подвержена влиянию факторов внешней среды и нуждается в тщательных работах по гидроизоляции.

Что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все равно должен быть. Для обеспечения долговечности конструкции и надежности самой кровли она должна быть не менее 2%. Оптимальный вариант – 10-15 градусов.

Если для вашей местности характерны затяжные и обильные дожди или большое количество осадков в холодное время года, то в этом случае одним лишь уклоном не обойтись.Важно продумать создание полноценной дренажной системы. Он может быть как внешним, так и внутренним. Один стояк способен обслуживать участок площадью около 150-200 кв.
В загородном домостроении наружные водостоки часто создают с помощью специальных переливных окон, которые обустраивают на уровне кровельного водостока. Если линии водостока не пересекаются, настоятельно рекомендуется отобразить периметр фасада на плане крыши.

Важно отметить, что проекты частных коттеджей часто не содержат информации об угле наклона, в этом случае для исправления ошибки проектировщика не нужно переделывать всю работу заново, а достаточно просто сформировать уклон с помощью различных сыпучих материалов, а также стяжек, или плит из пенополистирола.

Тонкости составления плана скатной крыши

Для начала стоит отметить, что скатная крыша – это крыша, представляющая собой сборную конструкцию из листов с уклоном не более 10%. Учитывая конструктивные особенности, специалисты-строители выделяют два типа крыш – с мансардой или без нее. Самый распространенный и востребованный вариант – это крыша, состоящая из 2-х скатов. Этот дизайн можно применить к любому зданию. В разрезе она напоминает треугольник, а готовая схема должна содержать подробную информацию о таких показателях, как: длина, расположение каждого из элементов, а также сечение.Крайне важно еще в процессе проектирования определить принцип крепления узлов, а также зафиксировать это в нормативно-технической документации на объект.

в этом случае стрелку выполняют основными линиями длиной 2…4 мм, проведенными под углом 45° к выносной линии. Марки располагаются слева от фасада по одной вертикали; полка, над которой размещено числовое значение высоты, должна быть повернута от изображения.

9.Обведите фасад сплошными тонкими линиями; провести линию уровня земли сплошной основной линией и вывести ее за контуры фасада на 15…20 мм.

10. Над выполненным фасадом написать название изображения, в котором указать крайние оси, например «ФАСАД 1-9»

Пример выполнения фасада приведен в приложении. 4.6.

План стропил выполнить в М 1:200

1. Начертить оси координат:

Их обозначения.

Расстояние между ними.

Расстояние между крайними осями.

2. Нанесите внутреннюю границу внешней стены, соблюдая выравнивание.

3. Вне оси координат отложить ширину карниза.

4. По периметру здания уложить мауэрлат на внутреннюю кромку наружной стены.

5. По углам здания устанавливаем ригели для поддержки диагональных стропильных ног.

6.Диагональные стропильные ноги выведите из углов здания под углом 45°.

7. Вдоль внутренних стен укладываем нижний прогон (ложе) над ними укладываем нижний прогон.

8. Разворачиваем стропильные ноги, начиная от узла опоры через 1200-2000 мм, одним концом опирая их на мауэрлат.

9. Устанавливаем стойки, начиная от опорного узла, через 3-6 м.

10 На диагональные стропильные ноги в шахматном порядке укладываем укороченные стропильные ноги.

11. Для устройства карниза к каждой стропильной ноге и… прикрепляем кобылки, а к диагональным стропильным ногам с обеих сторон.

На плане стропил пунктиром изображаем вентиляцию и обрамление для слуховых окон.

Рисунок 10 – План стропил

Пример выполнения схемы стропила приведен в приложении. 4.7.

План кровли выполнить в М 1:200

План скатной крыши:

2.Нарисуйте внешний край наружных стен тонкими пунктирными линиями, соблюдая их привязку к осям.

3. Покажите линии разреза кровли (скаты), соблюдая размер свеса (свеса) карниза.

4. Покажите линии косых ребер (под углом 45°) и ендов, линию конька кровли.

5. Изобразить слуховые окна, служащие выходом на крышу, для освещения и вентиляции чердака.

6. Вычертить вентиляционные трубы в проекционной связи с планом помещения.

7. При необходимости начертите перила по периметру. Забор устанавливается для безопасности ремонтных работ и очистки кровли от снега. Высота ограждения не менее 0,6 м. Ограждение на крыше должно быть предусмотрено:

В зданиях с уклоном кровли до 12 % включительно высота от уровня земли до карниза (парапета) более 10 м;

В зданиях с уклоном кровли более 12 % и высотой более 7 м;

Для эксплуатируемых плоских крыш независимо от высоты здания.

Ограждения изготавливают из круглой или полосовой стали в виде сварных решеток, установленных на стальных стойках с подкосами. Над кровлей устанавливаются стальные распорки и подкосы и прибиваются к обрешетке кровли. Под ножки стоек и подкосов для надежной гидроизоляции подкладывают специальные прокладки из листовой резины.

8. Должна быть спроектирована наружная организованная водосточная система, а на плане кровли показаны желоба и водосточные трубы. Расстояние между наружными водосточными трубами следует принимать не более 24 м; площадь сечения водосточной трубы следует принимать из расчета 1.5 см 2 на 1 м 2 площади кровли (СНБ 5.08.01-2000. Кровли).

Рассчитать количество водосточных труб. Спросите диаметр водосточной трубы D, например D = 13см.

Найдите площадь поперечного сечения трубы S трубы по формулам:

S трубы = πR 2

или S трубы = πD 2/4, если труба круглая,

S трубы = 3,14 × 13 2/4 = 132,665 ~ 133 см 2

Можно использовать трубы прямоугольного сечения.Рассчитать площадь крыши S крыши.

Рассчитайте, какую площадь крыши будет обслуживать одна водосточная труба:

1,5 см 2 трубы — 1м 2 крыша,

133 см 2 трубы — X м 2 крыша,

Х = 133 / 1,5 = 88 м 2 .

Количество водосточных труб:

N трубы = S крыша / 88.

Расположите это количество водосточных труб равномерно по периметру крыши в характерных местах; начертить их на плане, привязать оси к координационным осям.

Решите, какие будут желоба (настенные или подвесные), сделайте свои.

План плоской крыши:

1. Начертите координационные оси, их обозначения, расстояние между ними и между крайними осями.

2. Начертить парапет наружных стен, парапет стены в месте перепада высот здания.

3. Вычертить вентиляционные трубы в проекционной связи с планом помещения.

4.Нарисуйте шахту для доступа к крыше.

5. При необходимости начертить пожарные лестницы.

Каждая секция кровли, ограниченная стенами, должна иметь не менее двух водоприемных воронок. Количество воронок N считать, что одна воронка обслуживает не менее 800 м 2 кровли:

Н = Ю крыша / 800.

При площади участка неэксплуатируемой кровли менее 700 м 2 , а эксплуатируемой кровли с озеленением менее 500 м 2 допускается установка одной воронки диаметром не менее 100 мм (СНБ 5.08.01-2000).

7. Расположите воронки на поверхности крыши таким образом, чтобы трубы водоотвода проходили через вспомогательные помещения здания (лестничные клетки, санузлы, тамбуры, коридоры и т.п.). Установка водосточных труб в толще стен не допускается. Нарисуйте воронки в виде кругов, привяжите их оси к ближайшим координационным осям здания.

Строительство кровли – один из самых ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к осадкам и любым внешним воздействиям напрямую зависит долговечность самого здания и уровень комфортности проживания в нем.

Из всего многообразия кровельных конструкций двускатную можно отнести к числу самых популярных просто за счет относительной простоты ее возведения. Однако за этой «простотой» кроется множество различных нюансов, необходимость определенных расчетов и соблюдения технологических правил. Тем не менее, у этой публикации главная задача: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил на такую ​​крышу, от основ эскизного проекта до примера практической реализации.

Сразу оговоримся, что данная схема, конечно, не может отразить всего возможного разнообразия конструкций, но основные детали и узлы на ней показаны достаточно наглядно.

1 — Мауэрлат. Это доска или брус, который жестко крепится к верхнему торцу наружных несущих стен здания.Его назначение – равномерно распределить нагрузку от всей стропильной системы на стены дома, создать условия для надежного крепления стропильных ног в нижней точке их опоры.

2 — стропильные ноги устанавливаются попарно. Они становятся основными несущими частями всей стропильной системы – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крышу планируется утеплять, то и всей теплоизоляции. утеплитель «пирог».

Для изготовления стропильных ног используются качественные доски или брус, также можно использовать кругляк. Ниже будет описано сечение пиломатериала, которого будет достаточно для гарантированного выдерживания всех возможных нагрузок.

Стропила могут заканчиваться на мауэрлате, но чаще они выходят за периметр стен дома, образуя карнизный свес. Однако для этого могут использоваться и более легкие детали — так называемые «кобылки», с помощью которых стропильные ноги удлиняются на необходимую ширину свеса.

3 — коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связывания всех пар стропил с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыши этот прогон может быть жестко оперт на стойки, либо привязан только к стыку стропильных ног.

4 — затяжки (стяжки, ригели). Горизонтальные детали усиления системы, дополнительно соединяющие парные стропильные ноги друг с другом. Можно использовать несколько затяжек на разной высоте.

5 — балки перекрытия, которые будут служить основанием для устройства пола на чердаке и потолка со стороны помещения.

6 — и эта балка одновременно служит и кроватью. Это проходящая по всей длине крыши балка, являющаяся опорой для установки дополнительных деталей усиления стропильной системы.Кровать может быть установлена ​​так, как показано на рисунке (по типу балок перекрытия), или жестко закреплена на основной перегородке внутри здания.

7 — стойки (бабки) — дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно соединяющий стропильные ноги на определенной высоте.

8 — стойки.Часто при большой длине стропильных ног их несущей способности недостаточно, а армирование только стойками не обеспечивает необходимой прочности. В этих случаях используются диагональные усиливающие элементы, упирающиеся в низ снизу, создавая дополнительную точку опоры стропил. Количество подкосов и места их установки могут варьироваться в кровлях разной степени сложности.

Двускатные крыши можно разделить на два типа конструкций — с наслонными и висячими стропилами.Кроме того, широко применяются комбинированные системы, в которых сочетаются оба принципа построения. В чем принципиальная разница?

Данная конструкция стропильной системы характеризуется наличием опирания на внутреннюю капитальную перегородку в здании. На верхнем конце этой перегородки монтируется станина, на которую водостоки опираются на коньковый прогон. Таким образом, стропильные ноги «опираются» на вертикальную опору, что делает всю систему максимально прочной.

Эта схема является наиболее популярной из-за ее надежности и относительной простоты реализации. Если есть возможность создать дополнительную опорную точку в центре, то почему бы этим не воспользоваться? Правда, если на чердаке планируется размещение жилища, то вертикальные стойки иногда могут стать препятствием. Однако их наличие тоже иногда «подыгрывают», используя, например, для установки внутренней облегченной перегородки.

В зависимости от количества и размещения внутренних перегородок конструкция наслонной стропильной системы может меняться.Некоторые примеры показаны на рисунке ниже:

Фрагмент «а» показывает самый простой вариант, который, кстати, на малых длинах стропил (до 5 метров) может даже не показывать раскосы — достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, появляются дополнительные армирующие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться точно по центру, под коньком.Вполне возможен и такой вариант, как показано на иллюстрации, но при условии, что смещение грядки относительно конька не превышает одного метра.

Наконец, фрагмент «г» показывает, как стропильная система может поддерживаться в большом здании, но с двумя основными перегородками внутри. Расстояние между такими параллельными планками может составлять до трети ширины здания.

Графически эту схему крыши можно изобразить примерно так:

Сразу бросается в глаза, что стропила опираются только на нижнюю часть, а затем соединяются между собой по коньку.Дополнительных опор по центру нет, то есть стропильные ноги как бы «висят», что и предопределяет название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно практикуется такая схема, когда расстояние между несущими стенами, на которых крепится мауэрлат, не превышает 7 метров. Установленные затяжки лишь частично снимают нагрузку с наружных стен.

На приведенном ниже рисунке показаны несколько вариантов подвесной системы.Однако некоторые из них, скорее, можно отнести к комбинированным.

Фрагмент «д» — висячие стропила соединены между собой стяжкой на уровне мауэрлата или закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих элементов нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для дома такой же площади (до 6 метров). Затяжка (ригель) в этом случае смещается вверх, и часто используется для подшивки потолка мансарды.

Варианты «е» и «з» рассчитаны на пролет между стенами до 9 метров. Можно использовать несколько стяжек (или верхнюю стяжку в сочетании с нижней балкой). Другой подход заключается в установке стоек под коньковый прогон, по аналогии с наслонной системой. Только так как нижняя точка опоры лежит не на основной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать этот вариант чисто «висячим» уже сложно, так как здесь явно совмещение деталей обеих конструкций.

В еще большей степени такое сочетание двух схем выражено в варианте «i», который рассчитан на большие пролеты, от 9 до 14 метров. Здесь помимо стойки передней бабки задействованы и диагональные стойки. Часто такие фермы вообще собирают на земле, а уже потом поднимают и устанавливают на место, соединяя друг с другом, тем самым формируя весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы работы той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для ваших условий и составить графическую рабочую схему.Он понадобится как при закупке необходимого материала, так и для производства самих монтажных работ. Однако составлению чертежа все же должны предшествовать некоторые расчеты.

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить параметры, которые нужно будет рассчитать.

Итак, в процессе расчета нам нужно определиться со следующими значениями.

Исходными данными является длина стороны дома по фронтонной части (выделено синим цветом — F), и длина дома по коньку (фиолетовым цветом — D). Предполагается, что хозяева уже заранее определились с типом кровли – так как будут определенные ограничения по крутизне скатов кровли. (угол а).

• Высоту конька над плоскостью мауэрлата (Н — зеленый), или, наоборот, определить угол ската, отталкиваясь от планируемой высоты конька.
• Длина стропильной ноги (синяя — L), а при необходимости удлинение стропила для формирования карнизного свеса необходимой ширины (l).
• Рассчитайте суммарные нагрузки, приходящиеся на стропильную систему, чтобы определить оптимальное сечение пиломатериалов для изготовления стропил, шаг их установки (красный — S) и допустимую длину пролетов между точками опоры. Все эти параметры тесно взаимосвязаны.
• Имея на руках эти расчетные значения, уже легко составить графическую схему, определить потребность и оптимальное расположение элементов усиления, рассчитать количество материала для их изготовления.

Цены на бензопилы

бензопила

Угол крутизны склонов может определяться владельцами по различным критериям оценки:

• Чисто из эстетических соображений — когда внешний вид здания становится «краеугольным камнем». Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такой крыше резко возрастает ветровая нагрузка.Да и материалов на изготовление высокой крыши уйдет неизмеримо больше. При этом на крутых склонах снеговая нагрузка снижается практически до нуля — не исключено, что для «снежных» регионов этот параметр оценки может стать решающим.
• Из соображений полезного использования чердачного помещения. При двускатной схеме крыши для достижения максимальной площади мансарды необходимо возводить скаты с очень крутым уклоном, то есть с теми же последствиями, о которых говорилось выше.

• Наконец, может быть и совершенно противоположный подход — из соображений экономии делать конструкцию крыши с минимальной высотой в коньке.Но в этом случае придется ориентироваться на минимально допустимые углы скатов для того или иного вида кровли. Уменьшить уклон ниже рекомендованных производителем показателей – это «заложить бомбу» в свою кровлю, как по соображениям ее прочности и долговечности, так и с точки зрения гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью пола (мауэрлата) несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее, тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по линии фронтона. Если крыша симметричная, то конек будет располагаться ровно посередине, и для расчетов можно просто разделить ширину F на два (основание треугольника f = F/2 ). При несимметричных скатах придется спроецировать вершину конька на линию F, и отмерить от нее расстояния f1 и f2 до края треугольника (до мауэрлата) с каждой стороны. Естественно, в этом случае уклон скатов будет разным.

H = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в который уже введены необходимые табличные значения.

1) Нанесите координационные оси здания.

2) Нарисуйте контур стен.

3) Уложить мауэрлат на наружные стены по периметру здания.

4) По углам здания уложите опорную рейку для поддержки диагональных стропильных ног.

5) Проведите диагональные стропильные ноги под углом 45° от углов здания.

6) Положите скамейку вдоль внутренней стены здания и покажите верхнюю балку.

7) Уложите стропильные ноги, начиная от опорного узла, на определенном расстоянии.

8) На диагональные стропильные ноги уложите короткие стропильные ноги в шахматном порядке (клинья).

9) Установите стойки через каждые 3000 — 6000 мм, начиная от опорного блока.

10) При ширине здания более 12 м к стропильным ногам приложите ригель.

11) Для образования карниза к каждой стропильной ноге прибивают кобылки, а к диагональным стропильным ногам с обеих сторон прибивают кобылки, называемые коротышками.

Эффективным решением кровли является использование наслонных стропил для перекрытия пролетов до 14 м с одной внутренней опорой в здании и до 16 м с двумя внутренними опорами.

Сопряжения стропил выполняются с помощью крепежных болтов, скоб, ил и гвоздей.

В случае, когда расстояние между опорами (наружными или внутренними) более 7500 мм, в гражданских зданиях несущим основанием кровли являются стропильные фермы , представляющие собой плоскую геометрически неизменную решетчатую систему, состоящую из отдельных , взаимосвязанные элементы (стержни). Стропильные фермы могут быть деревянными, металлодеревянными, стальными и железобетонными. Деревянные фермы называются , висячие стропила .

Шаг ферм при пролетах до 9 м — 3 — 4 м, при пролетах более 10 м — 1.5 — 2 м.

Образцы висячих стропил

Мансардные окна устраивают в скатных крышах для освещения, проветривания чердака, выхода через них на крышу. Они могут быть полукруглыми, треугольными, прямоугольными. Освещение – через застекленную створку размером не менее 0,6×0,8 м. Для вентиляции используются деревянные жалюзийные решетки, расположенные вплотную к застекленной створке слухового окна. Слуховые окна необходимо размещать так, чтобы обеспечивалась сквозная вентиляция. Низ окна рекомендуется размещать не выше 0.8 — 1,0 м от верха чердака.

Типы слуховых окон

а — треугольный; б — полукруглая; в — прямоугольный; р — многоугольный

1 — парапет застекленный; 2 — решетка жалюзийная

Шатровая крыша при условии грамотного ее возведения отличается не только презентабельным внешним видом, но и повышенной прочностью, позволяющей эффективно противостоять осадкам и сильному ветру. В этой статье мы поговорим о том, что представляет собой конструкция стропильной системы четырехскатной крыши, рассмотрим виды таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика типов рам: вальмовая и вальмовая

В категорию четырехскатных крыш входят 2 вида каркасных систем, которые схематично выглядят как квадратные (шатровые крыши) и прямоугольные (вальмовые) оболочки. В нашей стране довольно популярен конверт крыши. Главная особенность четырехскатных крыш – отсутствие фронтонов. Для возведения стропильной системы четырехскатной крыши в обоих случаях применяют висячие и наслонные стропила. Способы их сборки стандартны для крыш с любым количеством скатов.

Отличительные признаки четырехскатных крыш различных конструкций:

• В случае четырехскатной крыши крыша состоит из четырех равнобедренных треугольников, которые соприкасаются своими вершинами в одной точке. При этом функции конька возлагаются на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух трапециевидных скатов.При этом трапециевидные скаты примыкают к коньковому брусу своими верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной крыши зависит от формы конструкции. То есть квадратные дома покрывают четырехскатными конструкциями крыш, а прямоугольные – вальмовыми. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши должны быть четко указаны геометрическая форма, а также положение отдельных элементов и проекция скатов с точными размерами.

Как правило, системы стропил вальмового и вальмового типа сочетаются с традиционными — односкатными, двускатными и ломаными крышами в пределах одного объекта.

Для поддержки четырехскатной конструкции можно использовать мауэрлат, представляющий собой верхнюю обвязку на бетонных или кирпичных стенах, а также верхний венец сруба.Накладная технология используется в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

• Мауэрлат должен быть усилен, чтобы выдерживать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если верхняя часть ножки закреплена жестко, а нижняя шарнирно, то мауэрлат можно закрепить обычным способом. В этом случае при увеличении нагрузок на каркас стропила могут немного смещаться.
• Вырывающую нагрузку и давление на мауэрлат нивелируют применением жестких креплений на нижней части стропил и шарнирных на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы должен быть предусмотрен еще на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши применяют технологию висячих стропил.Однако чаще всего все же устанавливают наклонный тип устойчивого каркаса, заранее предусмотрев наличие несущих конструкций.

При устройстве вальмовых и вальмовых каркасов применяют следующие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные стойки, из которых сделаны коньки скатов. В шатровых каркасах такие наклонные ноги выравнивают углы крыши с ее верхней точкой. Вальмовые рамы предполагают соединение консолей конькового бруса с углами посредством диагональных стропил.
• Нарожники (полуножки) — элементы, крепящиеся под углом 90 градусов к карнизам. Поскольку они входят в диагональные стропила и проходят параллельно друг другу, их длина будет разной. Из таких элементов создаются скаты крыши.

Для создания ендов используются те же конструктивные элементы, с той лишь разницей, что углы выполнены вогнутыми.

Наиболее сложным является монтаж накладных стропил. К тому же на эти элементы будет приходиться повышенная нагрузка, так как они служат опорным элементом для крепления в верхней части клиньев, то есть выполняют функции конька.Поэтому перед началом работ необходимо произвести расчет стропильной системы четырехскатной крыши.

В целом процесс возведения кровли с четырьмя скатами включает следующие этапы:

1. Кладка мауэрлата на кирпичные или бетонные стены. В бревенчатых домах этим элементом является верхний венец.
2. Установка центральной опорной балки под каркас вальмовой крыши или сборка несущих конструкций вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропил, совмещающих углы крыши с центром вершины или концами конька.
5. Разметка и установка поделок.

Если предполагается висячий тип стропильной системы, то первым этапом создания вальмовой конструкции будет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на начальном этапе крепят несколько стропильных ферм.

Конструкция вальмовой крыши

Так как в частном строительстве применяются в основном вальмовые крыши с наслонными стропилами, рассмотрим более подробно процесс монтажа четырехскатной стропильной системы такой конструкции.Конструкции будут опираться на перекрытия, размещенные на мауэрлате.

Фиксация врезным методом будет производиться только в месте примыкания конька к стропилам, поэтому мауэрлат можно устанавливать на обычные крепления. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превышать габариты дома на 40-50 см с каждой стороны — это ширина карниза.

План укладки опор на мауэрлат

В зависимости от материала, используемого для возведения стен здания, мауэрлат может быть уложен по-разному.

• В верхней части стен из газосиликатных или пенобетонных блоков необходимо залить железобетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При возведении кирпичных стен в их верхней части делается бортик в 1-2 кирпича с таким расчетом, чтобы в центре стены образовалось углубление для деревянного каркаса. По ходу кладки между кирпичами ставятся деревянные пробки, к которым скобами будет крепиться мауэрлат.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. Более толстые балки следует использовать при планировании использования подкровельного пространства. Элементы каркаса соединяются косыми пропилами с последующим армированием — гвоздями, глухарями или саморезами, а в углах — скобами.

Далее необходимо разместить элементы пола на мауэрлате. Их делают из брусков сечением 100×200 мм.Первым укладывается центральный брус. Если длины бруса недостаточно, его делают из двух кусков бруса. Причем стык должен быть на опорном элементе, например, несущей стене.

В этом случае балки укладываются с шагом 60 см. Как правило, коробка имеет несовершенные размеры, поэтому расстояние между балками можно немного подкорректировать, чтобы сгладить несовершенства. Расстояние от стен дома до крайних балок, расположенных с обеих сторон, должно быть 90 см.Он необходим для установки аутригеров.

К торцевым частям балок перекрытий крепится удлинитель. Для удобства сначала их размещают только в тех местах, где в дальнейшем будут устанавливаться стропила. Их крепят к поверхности мауэрлата гвоздями, а к балкам – шпильками, гвоздями большого сечения, саморезами, после чего крепление усиливают уголками.

Сборка коньковой части четырехскатной крыши

Центральная часть шатровой крыши представляет собой не что иное, как традиционную двускатную конструкцию.Поэтому его собирают по технологии скатной крыши. Хотя такая конструкция обычно предусматривает наличие станины, на которую ставят опоры для конька, в данном примере функции такого элемента возлагаются на центральную балку перекрытия.

Коньковый участок крыши выполняется следующим образом:

• Сначала собирается опорная конструкция под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными стойками, из которых средняя устанавливается непосредственно на центральную балку перекрытия.Чтобы правильно установить два крайних столба, под них поверх перекрытия укладывают поперечные бруски, перекрывающие не менее 5 балок в длину. Стойки обеспечивают дополнительную устойчивость конструкции. Несущие элементы каркаса выполнены из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, делается шаблон для их раскроя. Для этого на месте установки примеряется доска необходимой длины, отмечаются спилы, после чего по ней распиливаются все стропила.
• Готовые стропила опираются на коньковую балку врезным местом, а нижняя часть фиксируется на доборе.

Обычно балки перекрытия располагают перпендикулярно коробке так, чтобы на них приходилась опора стропильных ног в центральной части крыши. Так как в рассматриваемом примере стропила стыкуются с пристройкой, необходимо установить дополнительные опоры. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить по три ряда выносов с каждой стороны. После этого строго горизонтально к балкам перекрытия и выносам крепится карниз, облегчающий дальнейшую работу с кровлей.

Крепление угловых отводов стропильной системы

В углах за карнизом необходимо установить угловой вынос.

Крепятся так:

• От угла до места условного пересечения балок перекрытия с крайней опорой рамы натяните шнурок.
• Стержень размещен по контуру в нужном месте. На блоке необходимо отметить места его пересечения с балкой перекрытия и угловым стыком карниза. По разметке отсекается все лишнее.
• С помощью уголков готовый элемент крепится к потолку и мауэрлату.

Те же действия выполняются со всеми остальными смещениями.

Устройство крепления стропил — чертежи

Диаметр диагональных стропил соответствует размерам обычных элементов.Так как в нашем примере наклон трапециевидных скатов и вальм разный, то одну из косых ножек ставим немного выше другой.

Процесс создания и установки ниппелей выглядит следующим образом:

• С помощью шнурков намечаем дополнительные линии для разметки запила, протягивая его к углам и центру ската от верхней точки конькового бруса.
• Определите угол между вершиной углового стержня и шнурком. Это будет угол для нижнего среза (α).Верхний срез (β) рассчитывается по формуле: β = 90º-α.
• Возьмите кусок доски и отрежьте у него один край под углом β. Приложив заготовку к месту стыковки верхних частей, совмещаем ее ребро со шнурком. Отмечаем лишнее и отпиливаем.
• В другой заготовке для нижней пятки отпилить участок под углом α.
• По полученным шаблонам вырезается первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков.Их сращивают, используя дюймовую доску, длиной 1 м, располагая ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Вторую половину диагональных стропил изготавливают аналогичным образом, не забывая о том, что она должна располагаться немного ниже первой. Стык двух половин скоса не должен совпадать с местом соединения досок в одно целое.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурку на стропиле необходимо провести линию спила, чтобы ее можно было состыковать с соседним диагональным элементом.

Остальные 3 детали изготавливаются аналогично. Под каждое из этих стропил в местах стыковки балок с угловыми скосами устанавливаются опоры. Дополнительные опоры у конька необходимы, если пролет превышает 7,5 м.

Сборка и установка вальмовых стропильных ног

Измеряем нижний угол γ по натянутому шнурку от конька к центру склона и вычисляем противоположный угол δ = 90º-γ. Так же, как и с диагональными деталями, делаются шаблоны для врубок на верхней и нижней пятке элемента, чтобы он плотно прилегал между диагональными стропилами.Сделав центральное вальмовое стропило, его нужно установить на соответствующее место.

Жесткость конструкции и надежное крепление кратчайших ножек обеспечивается установкой коротких стеблей между карнизом и угловыми стержнями.

На следующем этапе изготавливаются шаблоны для женщин:

• Отпиливается кусок доски под углом δ и примеряется в месте соединения с диагональной ногой.
• Выделите лишние участки, а затем отпилите их.Этот шаблон понадобится вам для создания всех манжет, которые будут установлены с одной стороны бедра. Для другой половины разрез на заготовках нужно будет сделать с противоположной стороны.
• Нижняя пятка жен вырезана по шаблону, отпиленному под углом γ. Такая заготовка подходит для создания нижних швов на всех жен.

Производство наручников осуществляется с учетом расчетной длины элементов и по изготовленным шаблонам.Они заполнят вальмы и основные скаты. Монтаж этих деталей производится таким образом, чтобы стыки матов с костяшками с противоположных сторон не сходились в одном месте, то есть располагались в шахматном порядке. Крепеж для соединения стропил с диагональными стропилами — уголки, а с выносными и балками перекрытия — зубчатые пластины или уголки — кому как удобнее.

Возведение крыши с шатровым типом каркаса осуществляется по тем же технологиям, что и с вальмовым.Единственным отличием является отсутствие конька в четырехскатных крышах. В этом случае монтаж стропильной системы четырехскатной крыши начинается со стыковки диагональных стропил, а затем стропил. Если используются висячие стропила, в первую очередь выполняется установка центральной фермы.

Таким образом, подробное изучение особенностей устройства четырехскатных крыш позволит вам со знаниями приступить к созданию каркасной конструкции.

Как определить размеры стропил крыши?

Похожие статьи для чтения:

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем.Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа обычных систем каркаса крыш и потолков для зданий, на которые распространяется действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы были изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы версии 2015 года — в разделе R802.5. В целях согласованности этот пост будет ссылаться на IRC 2018 года.Обратите внимание, какую версию IRC вы используете, так как допустимые интервалы могут различаться.)

изложены критерии каркаса деревянных стропил крыши, которые также включают таблицы нормативных пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемого дерева.

Интересный совет:  Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Деревянные стропила крыши имеют размеры на основе одной из восьми таблиц, содержащихся в нормах. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, которые применяются к стропилам крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогичные архитектурные и конструкционные элементы, а также стационарные услуги оборудование.

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой расчетный сценарий нагрузки применяется.

Согласно , раздел R802.4.1 , стропила крыши должны быть рассчитаны на основе таблиц с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильную таблицу, мы должны понимать 2 вещи: какую динамическую нагрузку следует использовать и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы коснулись нагрузок, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть закреплено поперек конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней пластине или в нижней трети чердачного помещения.Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или связи стропил расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо них потребуются стропила крыши должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши выходит за рамки предписывающих стандартов таблиц, и в этом случае они должны быть рассчитаны в в соответствии с принятой инженерной практикой.

Как видите, в отличие от потолочных балок или перекрытий , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь, когда все это позади, давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802.4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные связи .

Что касается таблиц с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для временных и постоянных нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте пройдемся по информации, которую можно найти в таблицах.

Таблицы содержат следующую информацию о них:

1. Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
2. Породы и сорта пиломатериалов
3. Различные варианты размеров пиломатериалов (2×4, 2×6, 2×8, 2×10, 2×12)
4. Максимальный пролет стропил крыши в зависимости от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров.

Вопрос: Там, где потолок прикреплен к стропилам, каков максимально допустимый пролет стропил крыши № 2 из пихты Дугласа размером 2×6, расположенных на расстоянии 12 дюймов от центра, выдерживающих временную нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 псф?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, прикрепленный к стропилам, и динамическая нагрузка 20 фунтов на квадратный фут: используйте Таблицу R802.4.1(2)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и сорта: Пихта Дугласа-лиственница #2
• Собственная нагрузка: 10 фунтов на квадратный фут
• Размер используемого пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для стержня 2×6 с учетом приведенного выше сценария:

Следовательно, в приведенном выше примере максимально допустимый пролет для элемента 2×6 составляет 15′-6″ .

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала для использования в следующем сценарии:

Вопрос: Когда потолок не прикреплен к стропилам и где стропила крыши Hem-Firth #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каково минимальное допустимое значение стропил размер, когда требуется, чтобы длина составляла 14 футов-0 дюймов?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, не прикрепленный к стропилам, и снеговая нагрузка 30 фунтов на квадратный фут: используйте Таблицу R802.4.1(3)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и сорта: пихта #3
• Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая приведенный выше сценарий:

Таким образом, в приведенном выше примере минимально допустимый размер стропил для пиломатериала Hem-Firth #3 с пролетом 14 футов-0 дюймов составляет 2×10 , поскольку он может пролетать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет:  Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение, давайте ответим на некоторые часто задаваемые вопросы, связанные со стропилами крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши действительно может быть любого размера, если он не меньше минимального размера, требуемого в соответствии с нормами.Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

Как далеко могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет. Предписывающие таблицы, содержащиеся в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропил крыши.

Как измерить стропила крыши?

Согласно Разделу R802.4.1 Международного Жилищного Кодекса 2018 года пролеты стропил измеряются по горизонтальной проекции стропила.

.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

14 словарных терминов, которые каждый подрядчик должен знать о остроконечных крышах

Время для небольшого урока лексики! Ниже приведены ключевые термины, которые должен знать каждый подрядчик и домовладелец, занимающийся строительством, если он строит остроконечную соборную крышу.Мы включили некоторый отраслевой жаргон, но идея универсальна: знайте, что вы делаете, или наймите того, кто это делает.

1. Стены
   • Стены обычно могут быть обрамлены стойками 2 х 4 фута или 2 фута х 6 футов, хотя последние более распространены в соответствии с современными нормами. Шпильки размером 2 х 4 фута по-прежнему разрешены, но для соответствия строительным нормам
   необходимо использовать гораздо более затратный тип изоляции — изоляцию из напыляемой пены с закрытыми порами — в отличие от традиционной рулонной изоляции из стекловолокна.
   • Еще один способ обрамления стен, специально предназначенный для строительства крыльца с экраном, — это система стоек и балок.При этом используются стойки 4 x 4 фута или 6 футов x 6 футов, которые крепятся к настилу, и несущая балка над ней, которая обычно представляет собой двойную 2 x 10 футов или тройную деталь 2 x 8 футов
   .
2. Балочная балка
   • Балочная балка — это большая, очень прочная балка, перекрывающая всю комнату. Это необходимо, когда к дому примыкает пристройка и со стороны дома не построена стена
3. Ламинированный брус  (LVL)
   • Изделие из инженерной древесины, в котором используется несколько слоев тонкой древесины, соединенных клеем.Обычно он используется для перемычек, балок, бортов и материалов для формирования кромок. LVL предлагает несколько преимуществ по сравнению с обычными фрезерованными пиломатериалами:
     • Изготовлено на заводе по контролируемым спецификациям
     • Прочнее, прямее и однороднее
     • Гораздо реже, чем обычные пиломатериалы, деформируются, скручиваются, изгибаются или сжимаются благодаря характеристикам композита
4. Каркас портала
   • Обрамление портала используется при наличии больших проемов, например, в солнечной комнате.При портальном обрамлении брус ЛВЛ возводится по периметру помещения и соединяется с колоннами метизами.
5. Коллекторы
   • Перемычки представляют собой небольшие балки, обычно двойные или тройные, два на шесть, которые проходят над оконными блоками и дверями. Коллекторы переносят нагрузку с крыши на окна и двери, чтобы избежать проблем при использовании в ситуациях, не связанных с портальным обрамлением\
   • Вид на солнечную комнату с остроконечной крышей в Фэрфаксе, Вирджиния, близится к завершению

6. Стойки хребта
   • Коньковые стойки — это стойки, которые проходят от верха стены до конька.Конек располагается непосредственно поверх стоек конька и соединяется с помощью фурнитуры
   .
7. Коньковая балка
   • Коньковая балка — это балка на вершине двускатной крыши. При обрамлении открытого потолка собора коньковая балка должна быть достаточно прочной; во многих примерах используются 11 7/8’’ LVL или 14’’ LVL

8. Стропила
   • Стропила — «балки крыши»
   • Обычно расположенные на расстоянии 24 дюйма от центра, они простираются от вершин стены до пика конька, образуя каркасную конструкцию крыши.Стропила соединяются с коньковой балкой с помощью Simpson Utility Hanger (фурнитура) и со стеной с помощью Simpson Hurricane Tie (фурнитура). Стропильная обвязка (метиз) устанавливается поверх стропил
9. Универсальная вешалка
   • 90-градусный стержень длиной около 6 дюймов, который используется для соединения двух деревянных брусков, перпендикулярных друг другу. Для каркаса крыши вспомогательная подвеска соединяет стропила с коньком
   .
10. Галстук «Ураган»
    • Крепеж, используемый для крепления стропил к стенам
    • Кусок металла, в который вбивают молоток, представляет собой ураганную стяжку

11. Стропильные ремни
    • Металлические детали размером 2’’ x 24’’, установленные поверх стропил.Они охватывают коньковую балку так, чтобы 12 дюймов лямок находились сверху каждой стропила с обеих сторон конька. Их используют для возведения открытого потолка собора без завязок воротника.
      • Натяжные стяжки представляют собой деревянные бруски, устанавливаемые под коньком между двумя стропилами. Устанавливаются в нижней трети стропильного подъема

12. Обшивка
    • Фанерная обшивка обычно изготавливается в виде листов размером 4 x 8 дюймов, но чаще всего для каркаса крыши используется OSB толщиной 5/8 дюйма.Устанавливается поверх стропил
13. Доска желоба
    • Кусок каркасного материала размером 2 х 6 футов, который устанавливается на концах хвостов стропил для создания выступа над стенами. Крепится к концу стропил, чтобы можно было установить обвязку и желоб
14. Грабли
    • Свес, устанавливаемый на фронтоне фронтона. Вы хотите, чтобы свес, создаваемый стропильными хвостами
    , соответствовал
    • Фанерная обшивка покрывает скат и стропила, образуя бесшовную крышу.

Что такое Jerkinhead Roof?

Узнайте больше о двускатной крыше, чем она отличается от других, каковы ее преимущества и недостатки и как построить ее для своего дома.

Jerkinhead на самом деле звучит как больной ожог. На самом деле, вы можете попробовать это на том надоедливом парне, который всегда действует вам на нервы. Если он не кровельщик, архитектор или по-настоящему заядлый мастер, он, вероятно, не будет знать, что это на самом деле стиль крыши, а не большое оскорбление.

И хотя это определенно звучит скорее как шутка, чем как вариант постройки, на самом деле есть веская причина, по которой она называется рывковой крышей, и у нее очень своеобразный стиль, который вам может очень понравиться. Но сначала вам захочется посмеяться над странным именем… и мы не будем вас винить.

Связанный:   Части водосточного желоба | Типы крыш | Парапет крыши | Односкатная крыша | Фонарь крыши | Крыша солончака | Мансардная крыша | Крыша бабочки | Гэмбрел Крыша | Двускатная крыша | Вальмовая и ендовая крыша | Крыша капота

Определение Джеркинхеда

Что получится, если взять шатровую и двускатную крыши и смешать их все вместе? Вы получаете рывковую крышу.И если вы не очень хорошо знакомы с различными стилями кровли, это определение все равно не имеет никакого смысла. Но рывковая крыша — это немного сложный дизайн, поэтому давайте начнем с этого определения и начнем разбираться в этом стиле.

Итак, двускатная крыша, пожалуй, самая классическая форма крыши. Это перевернутая буква V на вершине здания, эта основная форма крыши, которая так популярна в детских рисунках. На самом деле, это крыша собачьей будки Снупи, всего два ската, которые встречаются на центральном гребне в идеально симметричном дизайне.Теперь четырехскатная крыша немного отличается. Это крыша, у которой четыре наклонные стороны сходятся на центральном коньке. Эта конструкция больше похожа на пирамиду, чем на V.

По сути, двускатная крыша сочетает в себе лучшие элементы двускатной и шатровой крыш, создавая довольно замысловатый и интересный навершие здания. Эта конструкция крыши выглядит как двускатная крыша с двумя наклонными сторонами, которые встречаются посередине, но центральный гребень несколько сглажен и имеет более шатровую конструкцию.Часто стили крыши с рывками асимметричны, одна наклонная сторона короче другой.

И хотя это слово звучит очень глупо, придурок уходит своими корнями в историю. Скорее всего, это разновидность киркин-хед. Кирк — это шотландское слово, обозначающее церковь. Это означает, что самые ранние укороченные крыши могли быть в церквях, и это слово означает «глава церкви» или «церковная крыша». Это говорит о том, что происхождение рывкоголовой крыши на самом деле довольно старое.

Этот стиль кровли восходит как минимум к средневековью, но стал по-настоящему популярным в 18-м и 19-м веках.Тем не менее, этот стиль не получил широкого распространения в США до 1920-х годов, когда дизайнеры начали использовать этот тип крыши для домов в стиле бунгало, которые были популярны в то время. Крыши Jerkinhead теперь являются традиционным дизайном, который обычно можно увидеть в бунгало Craftsman, California и других стилях дома, а также во многих церквях.

Как построить крышу Jerkinhead

Вальмовая крыша более сложна, чем стандартная двускатная или вальмовая крыша. Для возведения такой крыши требуется много материалов.Конструкции крыш Jerkinhead должны быть обрамлены фермами и стропилами для обеспечения поддержки. Это трудоемкая и сложная конструкция, и для правильной постройки такой крыши требуются опытные кровельщики.

Этот дизайн крыши относится к более дорогим стилям, потому что для его строительства требуется много материалов и времени. Вам нужно работать с кровельным подрядчиком, который знает, как сконструировать крышу с рывками, и имеет опыт работы с этим дизайном. С этим стилем крыши происходит так много всего, что даже одна ошибка может привести к катастрофе в будущем.

Чтобы построить крышу с головой, требуется много опор, что является одной из основных причин, по которой люди предпочитают не выбирать этот стиль. Пространство внутри площади крыши очень ограничено, потому что для поддержки этой конструкции требуется очень много стропил. Это оставляет вам мало места на чердаке в верхней части крыши, в отличие от двускатных и вальмовых конструкций, которые предлагают больше места внутри.

Jerkinhead также не просты в обслуживании. Трудно добраться до определенных участков крыши, потому что там так много разных углов.Выполнение технического обслуживания, такого как замена черепицы, может быть настоящей проблемой из-за сложного профиля этой крыши. Конструкции крыш Jerkinhead обычно отделаны шифером, черепицей или черепицей.

Вальмовая крыша — интересная и достаточно сложная конструкция. Эти стили крыш обычно имеют несколько наклонных секций и несколько верхних гребней с несколькими пиками и впадинами повсюду. И хотя это выглядит довольно хорошо, на самом деле это не основная цель рывковой крыши.Эта конструкция крыши фактически решает и исправляет основные проблемы, связанные как с двускатной крышей, так и с конструкцией шатровой крыши.

И двускатные, и четырехскатные крыши подвержены повреждениям. В конструкциях двускатной крыши как минимум две стороны дома полностью открыты ветрам. И хотя шатровые конструкции имеют четыре наклонные стороны, позволяющие ветру скользить по ним, они более подвержены утечке воды, чем конструкции с двускатной крышей. Крыша с рывком имеет плоские пики и более пологие скаты, которые лучше аэродинамичны против силы ветра.На самом деле это хороший выбор, если вы живете в районе, подверженном сильным ветрам, даже торнадо и ураганам.

Дизайн также имеет особый вид. Поскольку это более сложный дизайн, он очень заметен и привлекает внимание. Более простые конструкции крыш, такие как двускатные крыши, никогда не получают второго взгляда. Но торчащие крыши всегда привлекают внимание и всегда выглядят интересно, что добавляет элемент стиля любому дому. Стиль определенно создает особый вид, и это более практичный вариант по сравнению с более доступными конструкциями крыш.Если вы живете в районе с сильными ветрами или хотите повысить эстетическую ценность своего дома, стоимость вальмовой крыши обязательно окупится.

Крыша типа «джеркинхед» может быть идеальным вариантом для дома, который вы хотите иметь. И если это так, вы получите массу удовольствия и множество каламбуров с названием этой крыши на долгие-многие годы вперед. Невозможно установить цену на такую ​​ценность слова!

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Машины — Строительные чертежи

Крыша из балок-молотов: определение и конструкция

Конструкция крыши с балками

При строительстве крыши с балками используется ряд коротких горизонтальных балок, которые идут вверх и внутрь.Под ними добавляется изогнутая опорная скоба. Изогнутая скоба важна, потому что она жестко удерживает балку молота и удерживает ее на месте. Распорка , еще одна деревянная балка крыши, соединяет балку-молот со стропилом наверху. Иногда арочное деревянное ребро перекрывает всю длину потолка между фермами-молотами. Затем потолок имеет целую серию этих балок и арок, идущих по всей длине комнаты, обычно расположенных с интервалом около десяти футов.

Крыши Hammerbeam использовались в местах, где требовались большие места для собраний, например, в церквях, колледжах, дворцах или общественных зданиях.Один замечательный пример крыши с балками-молотами можно найти в Вестминстер-холле, построенном для Ричарда III в Лондоне около 1398 года.

Здесь дубовая крыша с балками-молотами помогает перекрыть длинный потолок впечатляющим стилем. Иногда здания могут иметь крышу с двойным молотом , которая дважды повторяет систему балок и раскосов, создавая более сложный внешний вид потолка.Позже строители в таких местах, как Соединенные Штаты, также использовали крыши с балками-молотами, особенно на больших сооружениях, таких как церкви.

Хотя это очень старый метод строительства, сегодня строители иногда используют крыши с балками-молотами. Чтобы еще больше укрепить их, в современные образцы можно добавить стальные натяжные стержни, которые помогут стабилизировать и укрепить систему крыши.

Теперь вы знаете, что такое крыша-молот. В следующий раз, когда вы окажетесь рядом с большой церковью или колледжем, зайдите внутрь. Как поддерживается крыша? Он сделан из системы деревянных ферм, как крыша-молот?

Резюме урока

Крыша с балками-молотами — это тип крыши с деревянной ферменной системой или сетью опор, включающей короткие горизонтальные балки, арочные опоры под ними и подкосы , которые прикрепляют их к стропилам. Крыши с балками-молотами были разработаны в Англии в средневековый период как способ поддержки потолков на больших открытых пространствах с помощью дерева вместо каменной или каменной кладки.Некоторые здания могут иметь двойную крышу-молот , которая дважды повторяет систему балок и опор. Архитекторы до сих пор используют крыши с балками-молотами и скрепляют их дополнительными стальными натяжными стержнями.

Онлайн-инструменты для коммерческого и жилого обрамления
