Устройство наружных дренажных систем водоотвода

Грунтовые воды и обильные осадки оказывают негативное воздействие на состояние зданий и почвы.

Устройство дренажной системы дает возможность оперативно отводить влагу с участка, обеспечить комфортные условия проживания. Наличие водостоков позволяет избежать заиливания почвы, загнивания корней растений. Для жилых и коммерческих зданий обустройство системы отвода жидкости – обязательное условие длительной эксплуатации объекта.

Стоимость услуги

Услуга Цена
Устройство наружных дренажных систем от 1 600 руб/п.м.

Назначение дренажной системы

Профессиональные дренажные работы, выполненные квалифицированными мастерами с использованием современных материалов и технологий, позволяют избежать многих проблем собственникам участков. Основными целями организации систем отвода жидкостей являются:

  • осушение почвы на участке, устройство дренажной системы требуется для удаления грунтовых вод, ликвидации переувлажнения;
  • с помощью подобных систем удается быстро отвести воду с территории в период обильного выпадения осадков или таяния снега;
  • цель подобных работ – создание оптимальных условий для роста и развития растений, организация красивого, внешне привлекательного участка;
  • устройство водоотводных дренажных систем необходимо практически для любого здания. Система отвода стоков позволит избежать преждевременного разрушения фундамента и строительных конструкций.

Чаще всего дренажные работы требуются, если дом стоит на заболоченном участке с близким прохождением к поверхности грунтовых вод. Аналогичные мероприятия требуются в ситуациях, когда в подвальные помещения попадает вода и чувствуется сырость. Также при длительном наличии на поверхности почвы луж после дождей и таяния снегов требуется разработка дренажа.

Виды дренажных систем

Основной принцип работы дренажа на участке – сбор влаги из грунта и перенаправление ее в герметичную трубу, отвод за пределы участка. Устройство водоотводных дренажных систем может быть глубинным и поверхностным. В первом случае влага собирается для защиты фундамента и подземных конструкций. Второй вариант используется для осушения поверхности земли.

Устройство дренажа на участке может быть трех типов:

  • точечный дренаж предполагает установку специальных трапов, ливневых заслонок, водоотводов, дождеприемников. Основное назначение – прием жидкости из водостоков и перенаправление в канализационную систему;
  • линейный дренаж используется для сбора влаги с большой территории. Для этого используется разветвленная сеть каналов, закрытых решетками. Устройство дренажа на участке также предполагает отвод влаги в канализацию.
  • глубинные дренаж является наиболее дорогим в реализации. Если требуется обеспечить защиту подземных конструкций или осушить почву на заболоченных участках, такой вариант является предпочтительным.

Устройство дренажной системы фундамента, садового или дачного участка требует предварительного обследования и проектирования. Для выполнения всего комплекса работ требуется привлечение квалифицированных специалистов.

Как мы работаем

Заявка на сайте или звонок по телефону 8 (800) 201-19-64

Обсуждение проекта, консультация

Выезд на объект, обследование, обсуждение с клиентом

Заключение договора, начало работ

Подписание акта о выполненных работах

Материалы и комплектующие для проведения работ

Устройство дренажной системы водоотвода от фундамента зданий выполняется в соответствии с нормами и требованиями действующих документов. В зависимости от особенностей участка, требований заказчика, при обустройстве системы водостоков применяются следующие элементы:

  • дренажные колодцы в зависимости от поставленных задач могут выполнять накопительную и поглотительную функцию, использоваться в качестве смотровых элементов для контроля работы системы;
  • дренажные работы практически всегда предполагают монтаж лотков поверхностного типа для сбора воды и ее перенаправления в канализационную систему. В большинстве случаев лотки закрываются решетками;
  • использование геотекстиля, щебня и песка позволяет отфильтровать сточные воды, очистить их от грязи, мусора, посторонних веществ;
  • с помощью дренажных труб с системой перфорации осуществляется сбор воды на поверхности и под землей. В дальнейшем жидкость также перенаправляется по каналам к системе канализации.

Дренажные работы выполняются с использованием материалов, устойчивых к воздействию влаги и сырости. Для этого используются полиэтилен, керамика, полипропилен, бетонные конструкции. Каналы перенаправления и сбора жидкости могут быть как гладкими, так и гофрированными.

Наши преимущества

Богатый опыт

Имеем опыт работы инъекционных работ с 2010 года

Знаем свое дело

Добросовестно выполняем свои работы с пониманием инъекционных процессов, применяемых материалов

Все по нормативам

Имеется техническая и нормативная документация, выбираем наиболее оптимальный способ выполнения работ

Любая сложность

Наши специалисты способны решить даже самые технически сложные задачи

Полная отчетность

Мы предоставляем весь комплекс исполнительной документации

Гарантия 15 лет

Применение композиций на основе ММА позволяет давать гарантию качества на срок не менее 15 лет

Технология монтажа

Устройство дренажной системы фундамента или придомовой территории предполагает большой объем работ по выемке грунта.

Чаще всего для этого используется специальная техника. Стандартными этапами обустройства водоотводящей системы являются:

  • обследование местности, выявление рельефа и разметка участка. Основная цель – разработать систему отвода стоков с минимальными трудозатратами;
  • на втором этапе производится выемка грунта. На участке прокладывают траншеи, глубина которых может достигать 0,5 метра для поверхностных систем;
  • траншея обязательно засыпается песком, выполняющим фильтрующие функции. Также на дно засыпается щебень. По всей поверхности укладывается геотекстиль;
  • при необходимости на участке производится монтаж просмотровых колодцев для оценки состояния системы отвода стоков;
  • при укладке труб необходимо учитывать угол наклона в пределах 2 градусов. При меньшем значении вода будет застаиваться в трубах, при большем – внутри останется мусор;
  • уложенные трубы засыпаются щебнем и укрываются геотекстилем. Проводится дополнительная отсыпка песком;
  • завершающий этап – выравнивание участка выбранным грунтом. Траншея полностью засыпается грунтом. По возможности производится проверка работоспособности системы.

Обустройство дренажа на участке – наиболее действенный и эффективный способ защитить здания от преждевременного старения, почву от заиливания. Выполнить подобные работы быстро и качественно смогут мастера нашей компании. Стоимость работ рассчитывается индивидуально, после предварительного обследования. Учитывается рельеф и размеры участка, сложность работ, номенклатура материалов и комплектующих.

Примеры работ

Вопросы и ответы

1. Вы выполняете работы по инъектированию зимой, или нужно дожидаться теплой погоды?

В зимнее время года используются особые технологии ремонта, которые позволяют противостоять низким температурам воздуха и достигать необходимых характеристик раствора. Наиболее популярным считается метод термоса и метод прогрева. Выбор способа ремонта зависит от объема работ, особенностей объекта и конкретных погодных условий. Зимние технологии стали использоваться благодаря активному внедрению противоморозных добавок. Они позволяют регулировать процесс твердения раствора и обойтись без предварительного прогрев материала.

2. Зачем нужна гидроизоляция фундамента?

Для создания водонепроницаемого барьера между грунтом и фундаментом используется технология гидроизоляции. Она позволяет предотвратить проникновение влаги с почвы и продлить срок эксплуатации конструкции. Правильно выполненные работы обеспечивают защиту не только бетону, но и арматуре, которая быстро поддается коррозии при отсутствии качественной гидроизоляции.

3. В чем преимущество гидроизоляции методом инъектирования?

Технология инъектирования исключает риск попадания капиллярной влаги в фундамент. Данный метод позволяет изолировать малейшие поры, трещины и щели, которые в последующем могут постепенно увеличиваться и приводить к полному разрушению бетонного основания, а также коррозии арматуры. Конструкции остаются сухими в течении долгих лет в независимости от внешних условий.

4. Какой гарантийный срок на гидроизоляционные и другие работы?

Мы даем 15 лет гарантии на гидроизоляционные и другие работы. Высокое качество материалов обеспечивается особым составом, основу которого составляет ММА. Такие растворы гарантировано служат от 15 лет и больше в зависимости от условий эксплуатации и правильности выполненной работы.

5. Можно ли у вас приобрести инъекционные шланги?

Наша компания занимается предоставлением услуг по инъектированию. Мы не осуществляем продажу профессионального оборудования и комплектующих для него. В своей работе применяем проверенные технологии и надежную технику, которая поставляется всемирно известными брендами. Для достижения желаемого результата инъектирования настоятельно рекомендуем обращаться только к профессионалам. В противном случае вы рискуете столкнуться с множеством проблем, как на этапе выполнения работ, так и в процессе эксплуатации.

6. Какое торкретирование лучше — сухое или мокрое?

Технологию мокрого торкретирования можно использовать при любых погодных условиях. Материалы для нее отличается прекрасными адгезивными способностями. Готовые покрытия не дают усадки и трещин в процессе эксплуатации, обладают высокой прочностью и надежностью. Мокрый метод не требует сооружения опалубки, что значительно упрощает и ускоряет торкретирование. Однако применение данной технологии оправдано только при больших объемах работ. Сухой же метод требует использования специализированного оборудования.

7. Какие материалы вы используете при инъектировании?

В процессе инъектирования используются композиции на основе ММА. Такие материалы позволяют добиться максимальной прочности, надежности и долговечности готовых конструкций. Применяемые технологии обеспечивают возможность выполнения работ любой сложности.

Поверхностный дренаж на городских улицах: виды, назначение, обустройство

Отвод дождевого стока с улиц — один из наболевших вопросов у жителей многих городов. Прошел небольшой дождь, а до подъезда уже не дойти — на пути образовалась огромная лужа. Ситуация вам знакома, не так ли? Но как можно избавиться от нее?

Решение проблемы кроется в правильном обустройстве поверхностного дренажа на городских улицах. А что это такое и какие еще проблемы решает эта система — все вопросы мы обсудим в нашей статье. Расскажем об устройстве линейного и точечного водоотвода, приведем рекомендации по выбору подходящих материалов. Также коснемся вопроса проектирования, законодательного регулирования и монтажа системы.

Содержание статьи:

  • Какие проблемы решает система дренажа?
    • Преимущества поверхностного водоотвода
    • Отвод стоков с различных объектов
  • Виды и устройство поверхностного дренажа
    • Особенности линейного водоотвода
    • Из чего состоит точечный дренаж?
    • Рекомендации по выбору материалов
  • Тонкости проектирования и монтажа системы
    • Как составляется проект водоотвода?
    • Ключевые правила установки системы
  • Нормативные требования к обустройству дренажа
  • Выводы и полезное видео по теме

Какие проблемы решает система дренажа?

Проблема удаления дождевой и талой воды, а также стоков от поливки и мойки улиц, довольно актуальна в условиях современного города. Для ее решения обустраивают систему поверхностного дренажа – совокупность лотков, пескоуловителей, дренажных колодцев и прочих элементов инженерного оборудования, собранных в единую систему водоотвода.

Преимущества поверхностного водоотвода

Дренажная система эффективно удаляет излишнюю влагу и воду от выпавших осадков, отправляя ее подальше от жилых домов, дорог, парков, скверов. Что позволяет снять гидравлическую нагрузку на дороги и фундаменты многоквартирных домов и коттеджей. И, как результат, в 2-3 раза продлить срок их службы.

Наглядно о проблемах, возникающих по причине неправильно обустроенного дренажа или его полном отсутствии в следующей фотоподборке.

Галерея изображений

Фото из

Отсутствие системы водоотвода на улицах города или ее неправильное функционирование приводит к неприятным последствиям, свидетелями которых, к сожалению, становятся жители многих городов

Затопление подвала многоквартирного жилого дома – также достаточно частое явление. От которого страдают жители многих городов. Поэтому, если на этапе строительства не была обустроена система поверхностного дренажа, то стоит задуматься о ее обустройстве

Недостаточный отвод грунтовых вод или регулярное затопление подвала жилого дома приводит к повышению уровня влажности, появлению плесени и, как следствие, образованию нездорового микроклимата в подвальном помещении и в квартирах на первом этаже здания

Попадание талых вод и высокий уровень грунтовых – все это негативно воздействует на фундамент как многоквартирного, так и частного дома. В результате этот элемент конструкции слишком быстро выходит из строя – появляются трещины, что в скором времени может привести к полному разрушению, если вовремя не принять меры

Благоустроенные зоны отдыха горожан в результате регулярных затоплений могут здорово пострадать. Избыток влаги губительно действует на корневую систему кустарников, деревьев и цветов

Несвоевременный отвод стоков с клумбы – это избыток влаги, что крайне негативно воздействует на декоративные сорта растений, цветов. Вместо изысканной клумбы образуется грязное болото

Отсутствие водоотвода в парке, на площади и в других излюбленных местах отдыха горожан приводит к невозможности благоустроить территорию. После дождя излишняя вода своевременно не удаляется — в результате грунт проседает и проваливается

Без поверхностного дренажа даже дорожное покрытие слишком быстро выходит из строя – воды много, она крайне медленно удаляется, активно вымывает грунт и участки дороги просто проваливаются

Подтоплена улица

Затоплен подвал

Плесень в подвале

Трещины в фундаменте

Подтоплены насаждения

Клумба разрушена

Плитка покорежена

Провалы на дороге

Как видим, правильно спроектированная и качественно собранная дренажная система имеет целый ряд преимуществ:

  • Можно благоустроить территорию, высадив цветы, кустарники, обустроив зоны отдыха.
  • Система позволяет защитить фундамент зданий от разрушений, увеличить межремонтный интервал.
  • В подвалах и на цокольных этажах не будет накапливаться и застаиваться вода, что продлит срок их службы.
  • Отсутствие повышения уровня влажности предотвратит образование и распространение плесени, грибков и других вредных микроорганизмов.
  • Своевременный водоотвод позволит избежать вымывания грунта и продлить срок эксплуатации дорожного покрытия, тротуарной плитки.

Другими словами, наличие поверхностного дренажа позволяет создать для горожан комфортные условия эксплуатации улиц, придомовых территорий, зонах отдыха и развлечений.

Отвод стоков с различных объектов

Из-за частых и порою интенсивных осадков вопрос водоотвода особенно актуален – в черте города даже 2 мм выпавших осадков дают сток. Причиной этого являются водонепроницаемые покрытия, присутствующие в больших количествах – это асфальт на дорогах и во дворах, крыши домов, прочее.

Поэтому так важно своевременно собрать поверхностные воды с придомовой территории, автостоянок, вокзалов, парков, скверов, дорог, мостов и других объектов. С чем успешно справляется система водоотвода, собирая стоки и направляя их на очистные сооружения.

Галерея изображений

Фото из

Аэропорт также нуждается в обустройстве надежной системы отвода стока. Более того, ввиду огромной нагрузки материал конструкции должен обладать высокой прочностью. Класс нагрузки для взлетных полос – F900

Система поверхностного дренажа на мостах также является обязательным пунктом на этапе проектирования и строительства. К ним также предъявляются повышенные требования прочности. В зависимости от назначения моста класс нагрузки соответствует E600, F900

При строительстве дорог обязательным условием является обустройство поверхностного водоотвода. Но, далеко не всегда эти требования на практике выполняются. Поэтому отсутствие дренажа – одна из причин, почему большинство дорог находится в плачевном состоянии. Класс нагрузки автомагистралей – E600

Спортивные комплексы обязательно оборудуют системой водоотвода. Причем, используют не один тип, а комбинируют сразу несколько систем дренажа, чтобы добиться идеальных условий и обеспечить полную безопасность зрителям и спортсменам

В парках, на площадях и в скверах обязательно используют линейный дренаж. Такая мера позволяет оперативно удалять стоки от осадков, талые воды, препятствуя образованию луж, застаиванию воды и деформации покрытия. При мощении брусчатки класс нагрузки для дренажной системы А15

Подземные паркинги должны быть комфортными для пользователей. Поэтому при их обустройстве важно наличие эффективной системы водоотвода, что позволит своевременно удалять стоки. Класс нагрузки для таких объектов – B125

При благоустройстве придомовой территории обязательно закладывают в проект схему водоотвода. Что позволит содержать клумбы и дорожное покрытие в идеальном состоянии. Класс нагрузки – А15

Чтобы на территории промышленных объектов не застаивалась вода и не образовывалась грязь, такие зоны также нуждаются в эффективном водоотводе. При сборке систем используют особо прочные материалы, способные выдержать значительную нагрузку при передвижении тяжелой техники стоков. Класс нагрузки – E600

Водоотводная система аэропорта

Отвод стоков с мостов

Дренаж автомагистрали

Линейный дренаж стадиона

Водоотводная система на площади

Подземный паркинг с линейным дренажом

Линейный и точечный дренаж

Дренаж промышленных объектов

Важность водоотвода с различных территорий в условиях города сложно переоценить. Благодаря грамотно обустроенной системе сбора талых и поверхностных стоков снижается гидравлическая нагрузка, что положительно сказывается на внешнем состоянии конструкций и объектов, на промежутках между ремонтами и длительности общего срока службы.

Виды и устройство поверхностного дренажа

Система поверхностного дренажа может быть точечной и линейной. Чаще всего, чтобы обеспечить эффективное функционирование дренажа, комбинируют эти два типа водоотвода. Далее рассмотрим из каких элементов состоят такие системы. Также поговорим о материалах, из которых изготавливаются отдельные элементы для сборки системы, и правилах выбора подходящего.

Особенности линейного водоотвода

Линейный тип обустройства водоотвода позволяет оперативно удалить сточные воды с большой территории, к примеру, по периметру многоквартирного дома, стадиона или с дорожного полотна.

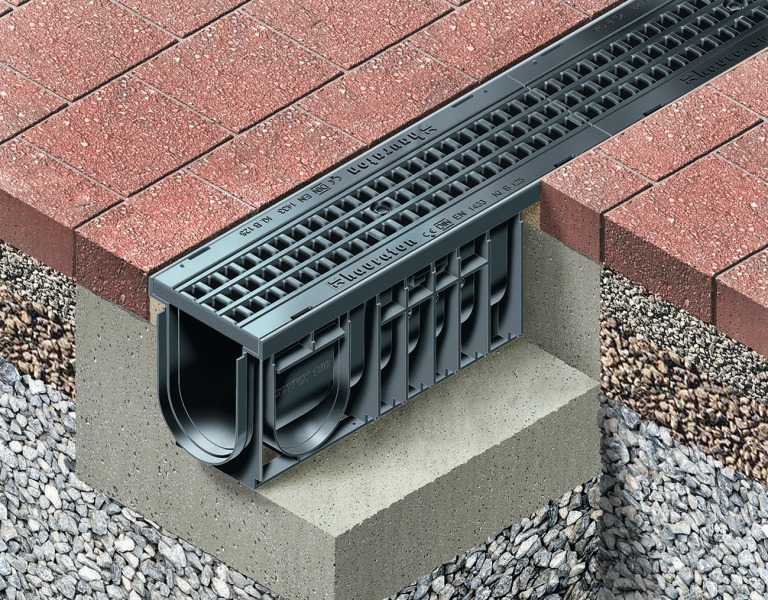

Система линейного дренажа состоит из лотков-дождеприемников, защитных решеток, емкостей для задержки песка (пескоуловителей) и других конструкционных элементов. Смонтированную систему соединяют с канализацией.

Решетки, закрывающие сверху лоток для приема стоков, защищают его от проникновения крупного мусора и гарантируют безопасность передвижения пешеходов и транспорта

Все составляющие для сборки системы водоотвода изготовляют из фибробетона, бетона, полимербетона, пластика, нержавеющей стали. В зависимости от места монтажа и предполагаемых нагрузок подбирают изделия стандартной или усиленной серии.

Рассмотрим их особенности на примере продукции Standartpark, состоящей из базовой и усиленной серии.

Изделия серии Basic (стандартная) предполагают использование в условиях неинтенсивного движения – парковые зоны, переходные тротуары, спортивные объекты, коттеджи и благоустройство придомовой территории. Класс нагрузки А15-С250, что соответствует весу до 25 тонн.

Гидравлическое сечение лотков составляет 100-300 мм. Материал изготовления элементов: полимербетон, фибробетон, пластик (лотки), нержавейка, оцинкованная сталь, медь, чугун (защитные решетки).

Серия Drive (усиленная) – продукция рассчитана на эксплуатацию в условиях повышенной нагрузки от 25 до 60 тонн, класс прочности от C250 до E600. Предполагает применение на территориях с интенсивным движением, включая тяжелый грузовой транспорт. Производят из пластика, полимербетона и прочного бетона. Гидравлическое сечение (ширина конструкции изделий) составляет 100, 150 и 200 мм.

Лотки и защитные решетки различные по цвету, габаритам. Их монтируют вдоль дорог, по периметру домов и коттеджей, для сбора стоков с придомовой территории

Усиленная серия Max отличается от предыдущих повышенным уровнем нагрузки – изделия имеют высокий класс прочности D400, Е600 или F900, что позволяет им выдерживать нагрузку вплоть до 90 тонн.

Для изготовления используют армированный бетон, полимербетон и пластик, усиливая лотки оцинкованными насадками. Решетки делают из ударопрочного чугуна.

Особенность изделий серии Max в возможности крепежных болтов и гаек. Такая конструкция обеспечивает высокую ремонтопригодность линейного дренажа

Из чего состоит точечный дренаж?

Еще один тип поверхностного дренажа – местные дождеприемники (точечные, локальные). Они, как и линейная система, собирают стоки, чтобы дальше направить их в ливневку. Но сбор происходит в одной точке – под водосточной трубой, под поливочным краном, при входе в дом, на въезде и прочих местах наиболее вероятного образования луж.

С устройством и основными конструктивными элементами точечной системы можно ознакомиться на следующем изображении.

Точечный тип дренажа позволяет эффективно собрать стоки в дождеприемник. Который сверху закрывают защитной решеткой, изготовленной из прочного материала

Характеристики изделий для сборки точечной системы рассмотрим на примере продукции компании Standartpark:

  • Стандартная серия Basic – система точечного дренажа, включающая пластиковый дождесборник и водоприемную решетку. Может комплектоваться дополнительно корзиной для сбора мусора и перегородкой-сифоном. Конструкции предназначены для монтажа в местах со слабой нагрузкой – неинтенсивное движение легковых авто и пешеходов.
  • Усиленная серия Max рассчитана на высокие и сверхвысокие нагрузки. Дождеприемные емкости (колодцы) изготавливают из полимербетона и фибробетона, усиливают стальными оцинкованными насадками. Решетки для защиты дождеприемника делают из сверхпрочного чугуна, что соответствует нагрузке класса D400 Е600 и F900.

Дождеприемники можно использовать в качестве пескоуловителей или же дренажных колодцев. Чтобы соорудить колодец, нужно установить несколько емкостей друг на друга, нарастив таким образом нужную длину. Многосекционные дождеприемники также применяются и как ревизионные колодцы.

Точечные элементы могут монтироваться совместно с линейной системой – усиленная серия подходит в качестве пескоуловителей к усиленным лоткам, гидравлическое сечение которых составляет 300, 400, 500 мм.

Конструкция усиленных дождеприемников позволяет соединение с канализационными трубами. Дополнительно дождеприемную емкость можно укомплектовать съемной корзиной для мусора. Которую несложно достать и почистить по мере наполнения

Если вас интересует обустройство дренажа для бытового использования, рекомендуем посмотреть информацию об изготовлении и подключении .

Рекомендации по выбору материалов

Условия эксплуатации – основополагающий критерий, на который следует опираться при подборе элементов системы. Поэтому так важно учитывать, где именно будет установлена система, какие нагрузки предполагаются, и климатические особенности региона.

Поговорим подробнее о нюансах, которые следует учитывать при выборе оборудования для устройства системы поверхностного дренажа, а особенно лотков и защитных решеток:

  • класс нагрузки;
  • гидравлический расчет;
  • пропускная способность;
  • расстояние до коллектора.

Класс прочности (нагрузки) – это максимально допустимый вес, при воздействии которого изделие не потеряет свои эксплуатационные качества. При производстве лотков ориентируются на стандарт EN 1433.

Расход воды или гидравлический расчет вычисляется в л/с, при расчете которого учитывают:

  • интенсивность осадков по СНиП 2.04.03-85;
  • коэффициент поверхности стока;
  • площадь стока;
  • стандартный уровень осадков в регионе.

Также не менее важен параметр пропускной способности лотка – то есть его способность отводить определенный объем стока за секунду. Что особенно важно при обильных осадках или интенсивном снеготаянии. К примеру, при гидравлическом диаметре 200 мм способность водоотвода у лотка из пластика около 18 л/с, у бетонного и полимербетонного изделия этот показатель составляет до 11 л/с.

При измерении расстояния водоотвода от места приемки стока до его отправки в коллектор обязательно вычисляют угол уклона, который прямо влияет на скорость потока воды

Важно, чтобы высокая пропускная способность дренажа соответствовала запасу прочности отдельных элементов, из которых собрана система водоотвода.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства. При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории.

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

  • Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
  • План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
  • Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

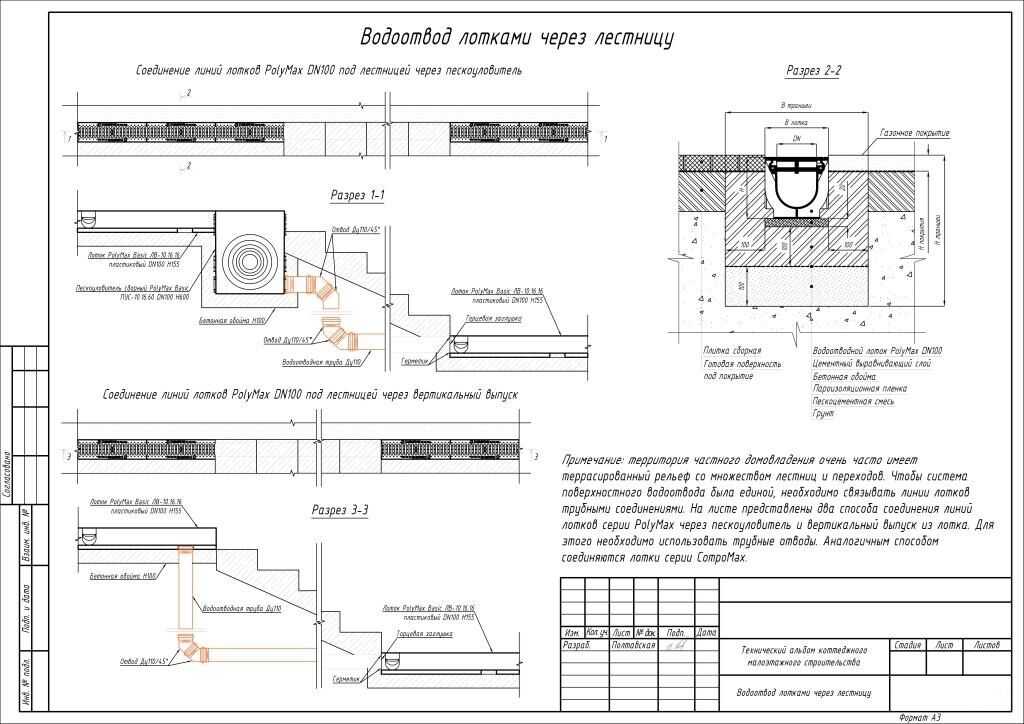

На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

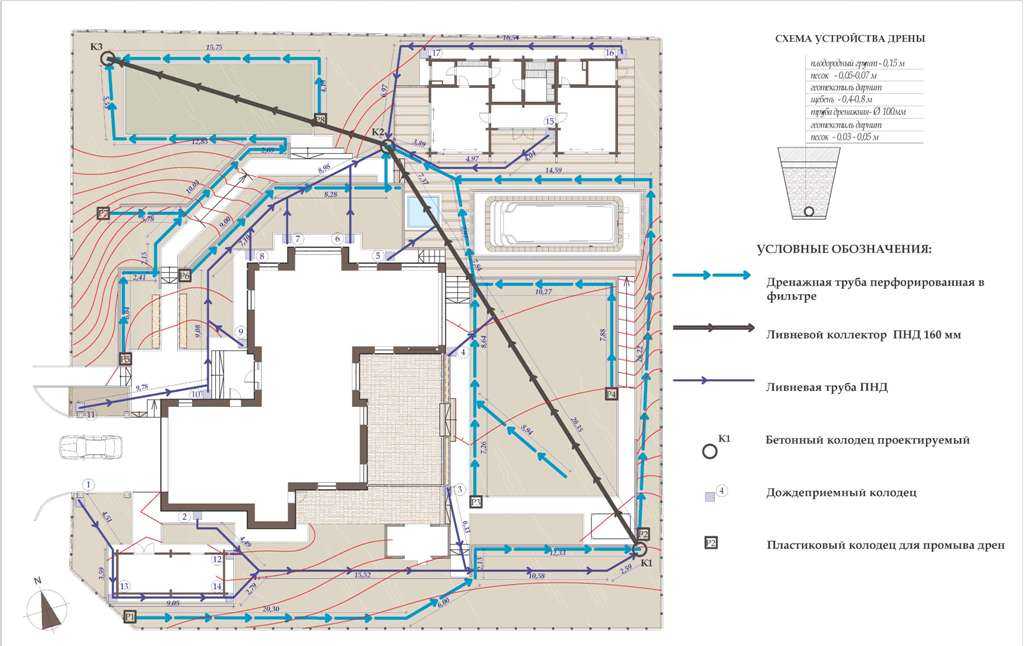

Проект включает следующие расчеты и схемы:

  • Размещение лотков линейного водоотвода.
  • Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
  • Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
  • Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
  • Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
  • Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

Такой проект позволит реализовать эффективную систему поверхностного водоотвода конкретной территории. Для примера можете перейти по следующей ссылке и посмотреть пример точечного водоотвода.

У нас на сайте есть другие статьи о проектировании дренажных систем:

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители. Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы.

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Вас интересует вопрос обустройства водоотведения в частом доме? В таком случае рекомендуем ознакомится с .

Нормативные требования к обустройству дренажа

Обустройство поверхностного дренажа современного города регулируется рядом документов, начиная с проектирования, завершая требованиями к качеству материалов и их техническим характеристикам.

К примеру, спорткомплексы и спортплощадки находятся в сфере влияния Технического Комитета Международной Ассоциации Легкоатлетической Федерации. Поэтому контроль за устройством дренажных систем осуществляет эта организация

Далее рассмотрим основные из них:

  1. Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
  2. Проектирование систем защиты территорий от затоплений и подтоплений – СП 104.13330.2016.
  3. Общие нормы строительства и благоустройства городских территорий Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
  4. Общие правила строительства зданий, сооружений и инженерных коммуникаций – СНиП 12-01-2004.
  5. Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25. 103-2015.
  6. Устройство дренажных сетей при строительстве аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
  7. И другие нормативно-правовые акты.

Общие требования к материалам для обустройства дренажных систем изложены в ГОСТ 33068-2014 (EN 13252:2005). Рекомендации по расчету дренажных систем при строительстве автодорог регулирует ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.

За очистку и уборку водосточных канав, лотков, труб, дренажей и других инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод из дворов, отвечают лица, ответственным за уборку соответствующих территорий

Выводы и полезное видео по теме

Руководство по обустройству системы поверхностного водоотвода можно посмотреть в следующем ролике:

Правильно спроектированная и смонтированная система дренажа позволит сохранить привлекательный внешний вид благоустроенным территориям современного города, и . А также продлит срок службы дорог, мостов, фундаментов зданий и жилых домой, снизив гидравлическую нагрузку на конструкции. Но для создания проекта дренажа лучше обратиться к специалистам, которые учтут тип грунта, климатические особенности и ряд других важных моментов.

У вас есть собственное мнение о целесообразности устройства системы водоотвода? Или хотите дополнить изложенный выше материал полезными рекомендациями и фактами? Пишите свои комментарии, участвуйте в обсуждениях – форма комментариев расположена немного ниже.

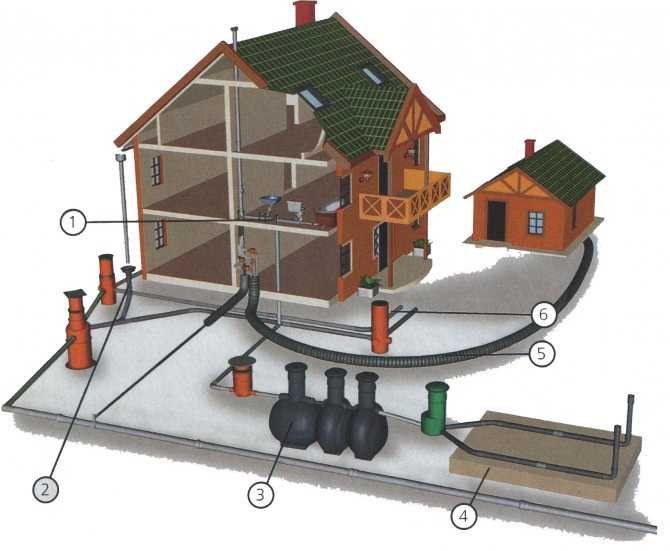

Типы жилых дренажных систем

4 января 2022 г.

Знание типа дренажной системы в вашем доме может иметь решающее значение, когда речь идет о гидроизоляции дома и работе с вашей собственностью. Существует четыре основных типа бытовых дренажных систем. К ним относятся наземные, подземные, наклонные, водосточные и водосточные системы.

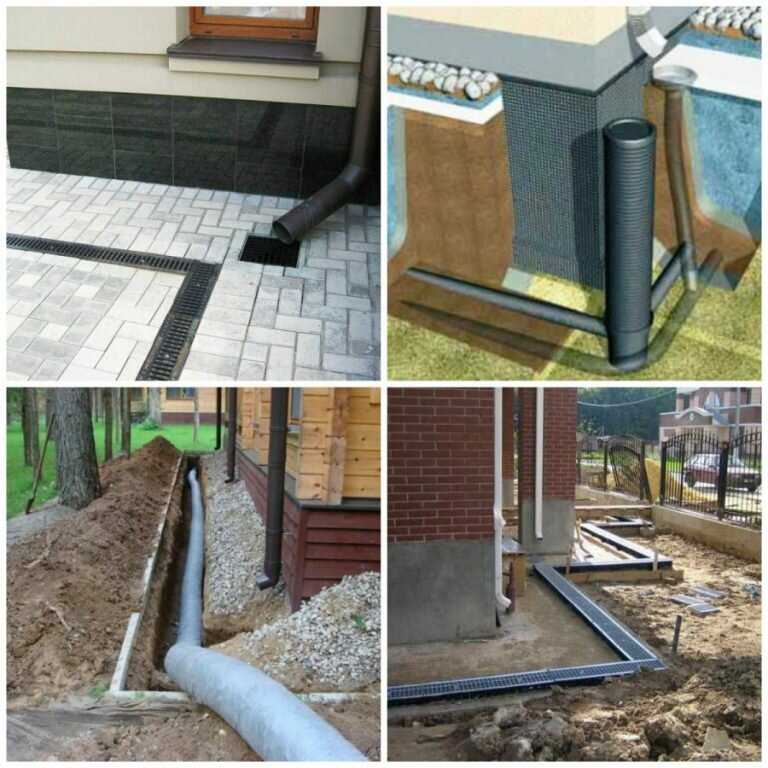

Система поверхностного дренажа

Для правильной работы поверхностного дренажа канавы должны быть вырыты параллельно. Канавы относительно неглубокие и служат каналами для стока воды. Канавы направляют воду в большой водосток или от вашего дома, чтобы избежать скопления воды или затопления в нежелательных местах. Поверхностные водостоки необходимы, если участок ровный. На ровных участках с большим количеством осадков скопление воды может вызвать много проблем без надлежащей дренажной системы. Это можно сделать вокруг зданий, пешеходных дорожек или проездов, чтобы отвести воду от важных сооружений.

Подповерхностная дренажная система

Этот тип дренажной системы, также известный как французский дренаж, обычно размещается под верхним слоем почвы. Это удаляет лишнюю воду из почвы, которая стала заболоченной на уровне корней. Если корни дерева или другого растения заболочены водой, они начинают гнить и могут привести к гибели растения или дерева. Установка подземной дренажной системы требует глубоких подземных канав и труб, а также большого дренажного коллектора для сбора воды из труб. В большинстве случаев необходимо также использовать водоотливной насос для подачи воды по трубам от дерева или растения. Однако этот тип дренажной системы может вызвать нарушения в почве, а также в дыхании растений.

Система дренажа на склонах

В дренажах на склонах используются трубы, установленные на склоне, для естественного отвода воды от строения. Эта труба может быть бетонной, пластиковой или стальной и будет покрыта прочной решеткой, чтобы защитить людей и животных от попадания в нее.

Водосточные и водосточные системы

Водосточная труба соединяется с водосточной системой здания или дома и отводит воду с крыши на землю. Водосточные трубы могут быть прямоугольными или круглыми и изготавливаются из стали, меди или алюминия. Большинство водосточных труб сливают воду на склоне, поэтому вода не скапливается у их основания.

Дренаж и ваш дом в Мэриленде

Жилые дренажные системы необходимы для любого здания или дома. Они предотвращают затопление, плесень и структурные повреждения. Проблемы с дренажем, как правило, легко устраняются с помощью профессионалов.

Чтобы получить дополнительную информацию о жилых дренажных системах и гидроизоляции домов в Мэриленде, позвоните в Aqua-Bright сегодня по телефону 410-489-9009 или посетите наш веб-сайт. Вы можете следить за ирригацией и освещением Aqua-Bright в Facebook, Twitter, Google+ и LinkedIn! Чтобы посмотреть примеры наших работ, загляните к нам и на Pinterest!

Категории: Блог | Теги: дренажные системы и канализация жилых домов

Эта запись была опубликована во вторник, 4 января 2022 года, в 19:09. И комментарии и запросы в настоящий момент закрыты.

Различные типы дренажных систем

Если вы работаете над проектом, требующим дренажной системы, вы уже знаете о важности хорошего проекта для безопасного и эффективного отвода воды. Независимо от того, обрабатываете ли вы ливневые или сточные воды, эффективное удаление воды предотвращает повреждение важных активов, создает безопасную и безопасную среду для жильцов и устраняет застой воды и связанные с этим проблемы со здоровьем и безопасностью.

Хорошо спроектированная линейная дренажная система решает все эти проблемы, но при этом учитывает время установки, стоимость и текущую производительность, а также скорость потока, устойчивость, время установки и затраты на техническое обслуживание в течение всего срока службы.

При таком большом количестве переменных важно иметь четкое представление о различных типах дренажных систем, доступных сегодня.

Ниже приведено руководство, в котором представлены различные варианты и которые помогут вам принять правильное решение в соответствии с вашими потребностями.



Водостоки болот

Внешний вид

Водостоки болот представляют собой неглубокие канавы, выстланные дерновой травой или подобной растительностью. Это более широкая и неглубокая система, что делает их более тонкими, чем традиционные траншейные системы.

Что они делают

Водостоки Swale используются для замедления и контроля стока воды, происходящего снаружи. Они также помогают предотвратить затопление водой, образование луж или эрозию окружающей почвы. Они также помогают предотвратить переполнение ливневых стоков внезапным притоком воды, распределяя воду по большей поверхности и предотвращая слишком быстрое стекание стока.

Где вы их найдете

Эта система обычно используется как в жилых, так и в коммерческих зонах ландшафтного дизайна.

Точечные сливы

Внешний вид

Это подпочвенная система, требующая наклона полов в направлении стока. Когда требуется несколько дренажей, это может создать непривлекательный, неровный вид и привести к трудностям при планировании и настройке объекта.

Что они делают

Эти водостоки работают, собирая воду из одной точки или оврага, как слив, который вы найдете в середине душа.

Где вы их найдете

Точечные дренажи распространены в местах, где необходим дренаж из определенной точки в связи со структурными или топографическими потребностями.

Французский дренаж

Внешний вид

Это подземная конструкция, состоящая из перфорированной трубы, установленной на плоской площадке во дворе с наклонной траншеей, которая помогает перемещать сток воды от самой высокой точки в начале к самой низкой в ​​конце. конец, где он уходит в канализацию, цистерну или болото.

Что они делают

Французские водостоки помогают перенаправить воду из места, где начинается водосток — обычно рядом с фундаментом строения — в канализацию или цистерну. Как правило, французские водостоки используются для облегчения естественного потока воды сверху вниз.

Где вы их найдете

Французские водостоки — это обычная система, используемая в жилых районах для отвода воды от домов и ландшафта.

Траншейные дренажи

Существует множество различных типов дренажных систем, подпадающих под определение «траншейных дренажей», от стандартных траншейных дренажей до более специфических видов.

Внешний вид

В отличие от других систем в списке, траншейный дренаж является поверхностной системой. По сути, траншейный дренаж представляет собой большую траншею с дренажным каналом, залитым бетоном. Этот канал может быть очень узким или очень широким и обычно закрыт тяжелой металлической решеткой.

Что они делают

Траншейные дренажи перехватывают потоки воды, стекающие по обширным пространствам земли. Они берут воду с поверхности земли и через канал, где она в конечном итоге достигает конечной точки дренажа.

Где вы их найдете

Эти системы обычно находятся вокруг коммерческих зданий, включая рестораны и погрузочные платформы. Вы также можете найти их на городских улицах и даже на площадках у бассейнов.

Дренажи из полиэтилена высокой плотности

Траншейные желоба из полиэтилена высокой плотности — это новая инновация в области дренажных систем, которые стали популярными.

Внешний вид

Эти системы имеют готовые модульные секции каналов, легкие и простые в установке. Они имеют гладкую текстуру и очень прочны. Как и в случае традиционных траншейных водостоков, для систем из полиэтилена высокой плотности по-прежнему требуется решетчатое покрытие.

Что они делают

Как и ваша обычная траншейная дренажная система, дренажи из полиэтилена высокой плотности перенаправляют воду с поверхности участка в дренажный канал, откуда она может быть перемещена в зону удаления, например, в сточные воды.

Где вы их найдете

Благодаря своей высокой химической стойкости и общей долговечности дренажи из полиэтилена высокой плотности являются отличным вариантом для промышленного применения.

Монолитный траншейный дренаж

Внешний вид

Из всех различных типов дренажных систем этот может быть наиболее проблематичным. Для установки выкапывается траншея, затем устанавливаются деревянные опалубки с арматурным стержнем перед заливкой траншеи бетоном. Как и другие траншейные системы, обсуждавшиеся до сих пор, эта также требует покрытия решеткой.

Что они делают

Эти системы перенаправляют воду и даже мусор с поверхности пола в канал и через систему улавливания, помогая поддерживать полы в чистоте и сухости, если канал не засорен.

Где вы их найдете

Они были распространены в различных отраслях, но из-за их стоимости и неэффективности многие обратились к лучшим альтернативам.

Щелевой дренаж

Наконец, среди различных типов дренажных систем можно выделить более новый и инновационный тип траншейного дренажа, называемый щелевым дренажем.

Внешний вид

Внешний вид щелевого дренажа уникален по сравнению с другими системами, поскольку он представляет собой предварительно скошенный и предварительно собранный единый элемент поверхностного дренажа. В отличие от других типов траншейных желобов, щелевой дренаж имеет более тонкую конструкцию, что устраняет необходимость в решетчатом покрытии. Он поставляется с различными вариантами материалов, включая популярную и прочную пищевую нержавеющую сталь.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
