Устройство цоколя: Устройство цоколя дома: типы цоколя дома

Устройство цоколя дома: типы цоколя дома

Фундамент Обновлено: 06.04.2020

Что такое цоколь дома

Цоколь дома это низ наружной стены дома. По конструкции дома именно цоколь подвергается наибольшему воздействию атмосферных осадков, а также непроизвольным механическим воздействиям. Стоит заметить, что два понятия цоколь дома и цоколь фундамента, несколько различны.

Например, деревянный сруб можно собирать непосредственно на ленточном фундаменте дома, проложив между срубом и фундаментом, гидроизоляцию и несущую доску, а можно сделать на фундаменте кирпичный цоколь в несколько рядов кирпичной кладки, используя кирпич рабочий. В первом случае, мы имеем дело с цоколем дома, во втором случае, кирпичную кладку можно назвать цоколем фундамента.

Но это скорее, особенности терминологий, не затрагивающие суть задачи. А суть цоколя одна и та же, защитить фундамент и низ стен дома от осадков, ливневых и талых вод.

Связь цоколя и отмостки дома

Значимым моментом в устройстве цоколя является его стыковка с отмосткой дома. Это логично. Именно на этот стык, приходится основная нагрузка потоков ливневых и талых вод.

Делать цоколь без отмостки, как и отмостку без цоколя, как минимум не разумно.

Типы цоколей

Можно выделить три типа конструкций цоколя дома.

• Цоколь из кирпича;
• Цоколь как облицовка стен дома;
• Высокий цоколь из бетонных блоков.

На рисунке видим эти три типа цоколя.

Цоколь из кирпича

Для цоколя берется только полнотелый глиняный кирпич. Между цоколем и фундаментом укладывается слой гидроизоляционного материала. Внешняя часть кирпичного цоколя отделывается (на выбор):

• Лицевым кирпичом;
• Влагостойкой штукатуркой;
• Клинкерной плиткой (на сетке и растворе).

На кирпичный цоколь, укладываются плиты перекрытий в каменном доме или нагрузочная доска деревянного сруба.

Цоколь из плит кирпичного дома

Кирпичный дом можно сразу строить на фундаменте. В этом случае цоколь дома делается из цокольных каменных плит. Верх каменных плит закрывается кордонным камнем.

Цокольный этаж из блоков

Отдельная конструкция цоколя, предусматривается для цокольных этажей. Цокольный или подвальный этаж это полноценный этаж дома, часть которого или весь этаж, находится ниже уровня земли.

Делается цокольный этаж из бетонных блоков. Блоки укладываются через гидроизоляционный материал, на фундамент дома.

На рисунке выше видим, что стены цокольного этажа западают от уровня стен дома. Такой цоколь называется западающий.

Часто, на бетонные блоки подвала, делается кирпичная кладка цокольного этажа с небольшими окнами. В этом варианте, цоколем дома будут стенки этого цокольного этажа. На фото видим пример такого цокольного этажа.

Примечание: Какой бы цоколь не делался в доме, важно обязательно сделать гидроизоляцию и утепление фундамента с внешней стороны стен подвального (цокольного) этажа, а также отделать цоколь дома водоотталкивающими материалами.

©DomiTy.ru

Статьи по теме

• Фундамент УШП — утепленная шведская плита
• Выбираем фундамент деревянного дома
• Мелкозаглубленный фундамент
• Устройство цоколя дома: типы цоколя дома
• Монтаж ленточного фундамента своими руками
• Всё про винтовые сваи: плюсы и минусы
• Фундамент глубокого заложения
• Что такое ленточный фундамент
• Строительство бутобетонного фундамента
• Столбчатый фундамент своими руками

Похожие статьи

• 07. 05.2020
• 01.12.2020
• 22.07.2020
• 11.08.2020
• 12.05.2017
• 11.10.2020

гидроизоляции, цокольного сайдинга, видео-инструкция по монтажу своими руками, фото и цена

Несмотря на свои относительно небольшие размеры, цоколь в доме выполняет очень важную функцию. По сути дела, это прокладка между подземной частью фундамента и наземной частью строения. Поэтому от того насколько правильно будет выбрано устройство цоколя частного дома, зависит сколько простоит этот дом.

Фото цоколя в частном доме.

Высокие требования к данной части дома обусловлены тем, что на нее постоянно, со всех направлений осуществляется воздействие.

1. Сверху давит, всей своей массой, конструкция дома.
2. Снизу, благодаря сезонным колебаниям температуры, фундамент.
3. Сбоку, воздействует постоянно изменяющиеся погодные факторы.

Поэтому очень важно правильно подобрать материал и обустроить конструкцию.

Основная проблема для цоколя, это намокание.

Влага в конструкцию может поступать с 2 направлений.

1. Первое, это сам фундамент. Если гидроизоляция фундамента выполнена не надлежащим образом, то бетонный монолит будет набирать воду и отдавать ее вверх.
2. Второе, это из боковой наземной части конструкции, при нарушении гидроизоляции.

Особо опасно это в межсезонье, когда в течение суток температура может меняться с минуса на плюс несколько раз.

Содержание

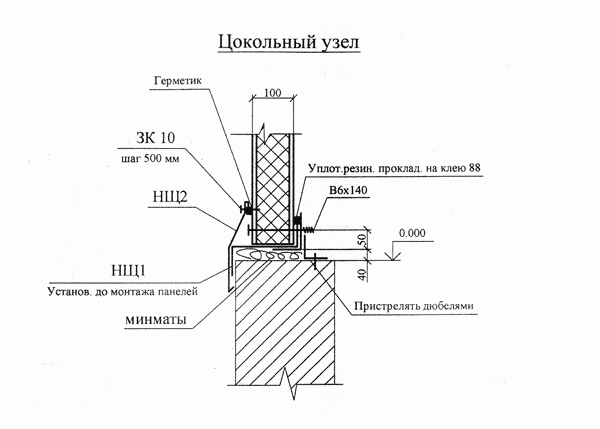

Общие правила устройства

Схема укладки перемычек.

Когда в доме есть подвал, цоколь выполняет роль защитного ограждения от влаги. Если же строение стоит на грунте, то он принимает на себя все агрессивные воздействия окружающей среды, защищая подпол от влажности, плюс компенсирует давление отмостки вокруг дома.

Минимальная высота цоколя составляет 40 – 50 см, но в настоящее время очень распространено строительство с цокольным этажом, в таких случаях высота может доходить до 2м.

Важно: в легких, пристроенных конструкциях типа крыльца или террасы, можно не закрывать проемы между несущими сваями. Ввиду естественной вентиляции снижается влажность под полом.

Терраса на сваях.

Устройство на ленточном фундаменте

1. Ленточный фундамент является одним из самых распространенных вариантов, но  при обустройстве цоколя на нем, следует быть предельно внимательным. Укладывать можно из кирпича, из бетоных фундаментных блоков или заливать железобетонный монолит.
2. Наша промежуточная конструкция может быть 3 видов.

• Когда монолит стены выступает над цоколем и как бы нависает над ним.
• Когда стена находится на одном уровне с нижними конструкциями.
• Когда нижние, фундаментные конструкции выступают над стеной.

3. Первый вариант является наиболее предпочтительным. Следует заметить, что выступать стена может по нормативам ГОСТ максимум на 100 мм. Это связано с тем, что толщина железобетонного блока ФБС-4, составляет 400 мм, а стандарт толщины стен 510 мм. Этот перепад можно распределить одинаково, с обеих сторон. Или выдвинуть стену на улицу.
4. Преимуществ такой конструкции несколько. Прежде всего, при попадании осадков на стену, они стекают непосредственно на отмостму, меньше попадая на промежуточные конструкции. Благодаря чему, в разы уменьшается вероятность намокания.
5. Кроме этого чаще всего отмостку по периметру здания заливают из бетона. Из-за регулярных перепадов температур, в месте соприкосновения отмостки с фундаментом обязательно образуется трещина, в которую может затекать вода и попадать на фундамент. Расположение с навесом, намного уменьшает такое проникновение воды.
6. И наконец, с чисто эстетической точки зрения при хорошей отделке, такая конфигурация сегментов здания визуально делает дом более объемным и мощным.

Нависающий вариант.

7. Второй вариант нельзя назвать плохим, он, как правило, получается когда, в процессе строительства заливают фундамент несколько шире положенного или заменяют материал из которого планировалось возводить стены. К примеру, если изначально планировалось строить из кирпича, а позже заменили пенобетоном.

Стыковка на одном уровне.

Важно: если цоколь и стены находятся на одном уровне, то при проведении отделочных работ настоятельно рекомендуется делать цоколь и стены разного цвета, дабы видна была граница. В противном случае строение визуально будет смотреться как вросшее в землю.

8. Третий вариант, когда цоколь выступает за стены, считается наименее приемлемым. Хотя некоторые хозяева в погоне за модой, часто используют его, так как если отделать такую конструкцию дорогими материалами, типа облицовочного кирпича или природного камня, здание приобретает особую помпезность.
9. Но в процессе эксплуатации, на этот бортик, ширина его может достигать 120 мм, постоянно попадает влага. В результате чего, неизбежно, цоколь промокает, а в межсезонье промерзает и разрушается. Такого рода красота, как правило, существует порядка 5 лет.
10. Следующим важным критерием укрепления данной конструкции является заливка железобетонного пояса по периметру здания. Заливать его можно обустроив опалубку отдельно или используя забутовочную кладку в роли опалубки. Инструкция по заливке аналогична заливке ленточного фундамента. Обустроив опалубку, в нее закладывается арматурный каркас, и заливается бетон, все это легко можно сделать своими руками без привлечения сторонних специалистов. Размеры такого пояса составляют около 280 мм по высоте и 250 мм в ширину.

Выступающий вариант.

Важно: правила обустройства углов арматурного каркаса в железобетонном поясе цоколя, аналогично правилам заливки ленточного фундамента. То есть арматура в углах загибается, а не стыкуется.

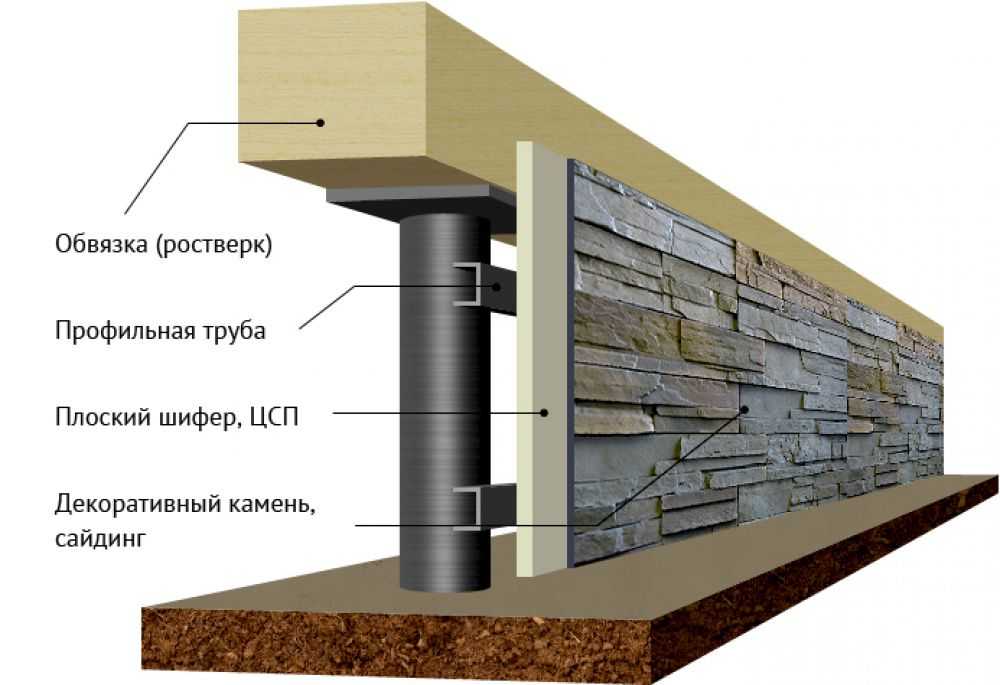

Устройство на столбчатом фундаменте

• При столбчатом фундаменте или фундаменте на сваях, цоколь обустраивается несколько иначе. Здесь его роль выполняет ростверк на свае. В некоторых вариантах за основу берется забирка. Отличаются они тем, что ростверк – это конструкции, расположенные над сваей, а забирка располагается между сваями.
• По сути дела, забирка представляет собой не что иное, как разновидность ленточно-столбчатого фундамента. Закладка ее ведется на глубину до 50 см, но ширина, в среднем составляет порядка 30 см.
• Цоколь на основе ростверка, представляет собой железобетонные перемычки между столбами, на которых заливается монолитный армированный пояс по периметру. Расстояние между сваями закрывается асбоцементными листами, которые заглубляются в грунт до 20 см.

Растверок под цоколь.

Важно: при обустройстве всех вышеупомянутых видов цоколя, обязательно следует обеспечить должную вентиляцию в пространстве под полом. Для этого, с шагом в 3м погонных, делаются вентиляционные окна 140х140 мм.

Фундамент на винтовых металлических сваях

• Данный вид фундамента в нашей стране появился относительно недавно. На винтовых сваях из металла, чаще всего, строят каркасные дома или легкие деревянные конструкции. Здесь распространено устройство цокольного сайдинга.
• Сайдинг, это современный, синтетический облицовочный материал, который выпускается в виде плит, цена у него вполне доступная. Плиты достаточно долговечные, гарантийный срок эксплуатации 50лет. В деревянных и каркасных домах крепятся они к нижней обвязке с таким расчетом, чтобы нижний край плиты находился над землей на расстоянии 50 – 70 мм, для вентиляции. Сайдинг, также широко применяется для облицовки всех остальных видов цоколей и настенных покрытий.
• Расстояние между листами и грунтом, как правило, закрывается сеткой, дабы исключить попадание под строение домашних животных.

Фундамент на металлических сваях.

Гидроизоляция конструкции

• Как уже упоминалось ранее, главный враг таких конструкций это проникновение влаги. Поэтому грамотное устройство гидроизоляции цоколя крайне важно. Прежде чем приступать к монтажу, давайте уясним, откуда исходит главная опасность. Вода может проникнуть от фундамента или со стороны улицы.
• Дабы обезопасить конструкцию снизу, традиционно применяется рубероид. Он застилается на фундамент минимум в 2 слоя и скрепляется битумом. Из современных материалов можно применить аквизол, этот материал укладывается 1 слоем.
• Для страховки, поверх цокольной конструкции, в месте ее соприкосновения со стенами дома, следует уложить аналогичную гидроизоляцию.
• Вертикальные поверхности, в обязательном порядке гидроизолируются в районе соприкосновения с грунтом и ниже уровня грунта.
• В местностях с повышенной влажностью, гидроизоляция вертикальных поверхностей фундамента и цоколя фундамента осуществляется вплоть до соприкосновения со стенами. Для этого применяются различные мастики на основе битума или современные материалы, наносимые при помощи наплавления.

Пример правильной гидроизоляции показан на видео в этой статье.

Вертикальная гидроизоляция.

Вывод

Способов обустройства цокольного уровня существует множество. Как правило, все они достаточно просты и могут быть выполнены своими руками. Но отнестись к этим работам стоит серьезно (см.также статью “Устройство цокольного этажа частного дома: тонкости технологии”).

Цоколь из кирпича на ленточном фундаменте.

На видео в этой статье показан один из вариантов обустройства цокольной конструкции.
