Устройство черепичной крыши: Устройство черепичных кровель

Черепичная кровля, виды черепичной кровли, устройство и монтаж

• Устройство и монтаж черепичной кровли
• Виды черепичной кровли и применение

Предназначение черепичной кровли заключается не только в покрытии и защите кровли от негативных внешних воздействий, но и в выполнении функции декоративного украшения, зачастую до неузнаваемости преображающего небольшой дачный коттедж и делающего его похожим на сказочный домик. К тому же у черепичной кровли существует целый ряд достоинств, среди которых можно выделить длительный срок службы, пожаробезопасность, легкость монтажа.

Устройство и монтаж черепичной кровли

Масса черепицы довольно-таки значительная, поэтому конструкция обрешетки должна весить больше, например, обрешетки под асбофанеру или асбестоцемент. Уклон кровли должен быть равен минимум 40-45°.

Обрешетку под кровлю, которая впоследствии будет выложена черепицей, выполняют из широких досок или деревянных брусков, имеющих сечение 0,5 х 0,5 или 0,6 х 0,4 см. Заготовленные бруски или доски раскладывают вдоль линии карниза, учитывая, что прикрепленная затем черепица верхнего ряда должна легко входить в венчик черепицы нижнего.

Количество составляющих горизонтальные и вертикальные ряды черепиц, обязательно должно быть равным целому числу.

Прикреплять доски или бруски следует, направляя их от конька к карнизу. По завершении возведения обрешетки необходимо по краю карниза уложить доски шириной 15 см.

Чтобы проводить работы по укладке черепицы было удобнее, по карнизному краю доски лучше прикрепить уравнительную рейку.

Далее поднимают черепицу на крышу и раскладывают на ходовых мостиках длиной до 5 м так, чтобы ее было достаточно для составления 2—3 рядов. Последующие работы кровельщик выполняет, сидя на прикрепленной к обрешетке для обеспечения безопасности треугольной скамье.

Плоская ленточная черепица может быть уложена двумя способами: чешуйками и в два слоя. Вне зависимости от способа кладка ведется сначала от основных скатов, далее на вальмовых ребрах и в последнюю очередь на коньке.

Плоская ленточная черепица на основные скаты должна быть уложена параллельными рядами, идущими по направлению от карниза к коньку таким образом, чтобы черепица нижнего ряда была перекрыта черепицей верхнего. Каждый нечетный ряд при этом следует завершать целыми плитками, а четный — половинками. В итоге кирпичики должны незначительно сместиться относительно друг друга.

Черепица первого ряда должна быть зацеплена шипами за внутреннюю грань двух нижних брусков обрешетки. Составляющие второй ряд плитки прикрепляют за верхнюю часть черепицы первого ряда. Кирпичики последующих рядов скрепляют таким же образом, как и черепицу первого, а у конька — по типу второго.

Положенную вдоль фронтонных и карнизных свесов черепицу независимо от угла наклона крыши прикрепляют к брусьям обрешетки. В остальных рядах должны быть прикреплены лишь вторая и третья черепицы.

Плоскую ленточную черепицу закрепляют на брусьях обрешетки с помощью гвоздей и кляммеров, которые можно вбивать попарно. В первую очередь следует зацепить черепицу шипами за обрешетину, затем по всему ряду нужно установить кляммеры таким образом, чтобы горизонтальный их отворот оказался сверху плитки, а под левый было бы возможно подвести следующий кирпичик.

Отвороты, виднеющиеся снаружи, впоследствии перекрывают вышележащим рядом. Концы кляммер прикрепляют со стороны чердака к брускам обрешетки.

Видео:

Виды черепичной кровли и применение

Сейчас существует несколько видов плоской ленточной черепицы.

Наиболее распространена черепица типа «бобровый хвост». Кладут ее в один ряд на специально приготовленный раствор (ниже будет описан способ его приготовления). Обычно расход материала — 32 штуки на 1 м². Если черепицу предполагается укладывать в два ряда, то расход составит 45 штук на 1 м².

Чтобы приготовить скрепляющий раствор, нужно смешать предварительно просеянные через сито песок, известь и цемент в пропорции 5 : 1: 1 и залить водой. Затем получившуюся смесь нужно тщательно перемешать, контролируя ее консистенцию. Готовый раствор должен быть не слишком жирным, поскольку, затвердевая, он может сильно ссыхаться, образуя трещины. Необходимо строгое соответствие количества взятого цемента норме. Иначе раствор будет излишне прочным, провоцируя значительные потери материала при ремонте.

Помимо черепицы «бобровый хвост», нередко используют и черепицу вида «противень» или голландскую. Укладывают ее чешуйками, прикрепляя с помощью гвоздей или кляммер к брусьям обрешетки.

Пазовая ленточная черепица отличается от плоской наличием продольного закроя-паза, предназначенного для оптимального скрепления материалов.

Видео:

Пазовая черепица используется для покрытия простых крыш, одно- или двухскатных. Она крепится в один слой в направлении от фронтона, вдоль карниза, до конька, где ряды параллельны друг другу. Выкладывая плитку, следует делать напуск: по длине — на 0,7—0,8 см, а по ширине — на равную ширине паза величину. Обычно, первые два ряда кровельщики укладывают, стоя на лесах или подмостях, последующие — сидя на закрепленной за брусья обрешетки треугольной скамье.

Отличие пазовой штампованной черепицы от двух вышеназванных заключается в наличии, помимо продольных, поперечных закроев. Таким образом, по всему периметру кирпичики скреплены между собой закрытыми фальцами, предотвращающими попадание влаги под кровельное покрытие.

Штампованную черепицу укладывают в один слой, соблюдая направление от карнизного свеса к коньку и делая напуск по длине и ширине плитки на длину или ширину фальца.

К обрешетке ее крепят с помощью протянутой сквозь ушко кирпичика проволоки. Ей черепицу привязывают к предварительно вбитому в брусок обрешетки гвоздю.

По завершении работ образовавшиеся горизонтальные швы необходимо тщательно промазать соломенной резкой, смешанной с раствором извести и песка, цементным раствором с добавлением пакли (пеньки), глиной для предотвращения продувания черепичной кровли ветрами.

Конек и ребра крыши отделывают коньковой желобчатой черепицей, специально для этого изготовленной. При этом конек должен быть выложен плиткой в направлении сверху вниз, а ребра — в обратной последовательности, то есть снизу вверх.

Далее следует заделать стыки конька и ребер, используя кровельную розетку из оцинкованной стали и приготовленный незадолго до этого цементный раствор. Черепицу нужно посадить на раствор и прикрепить проволокой к гвоздю, заранее вбитому в брусок обрешетки. Смотрите так-же другие виды кровельных материалов и выбирайте более подходящий.

Видео:

Видео:

Укладка керамической черепицы — устройство кровли: характеристики покрытия, какой вес и размеры материала, детали на фото +видео

Содержание статьи:

1. Укладка системы стропил и пирога для кровли
2. Укладка керамической черепицы
3. Устройство отдельных кровельных элементов

Ни для кого не станет секретом, что одним из самых популярных и, что не менее важно, качественных материалов, применяемых для устройства крыши, является кровля из керамической черепицы. Благодаря этому натуральному покрытию условия проживания в доме остаются комфортными в любой период года, как летом, так и зимой. Более того, широким является ассортимент профилей материала, цветовая палитра также разнообразна. Известным фактом является и то, что устройство кровли из керамической черепицы возможно на тех крышах, которые имеют самые сложные формы и криволинейные плоскости, в связи с чем популярность покрытия при возведении загородных коттеджей только возрастает.

Именно поэтому прежде чем приступать непосредственно к монтажным работам, следует подробнее ознакомиться с таким материалом, как керамическая черепица характеристики которой требует и особого подхода.

Укладка системы стропил и пирога для кровли

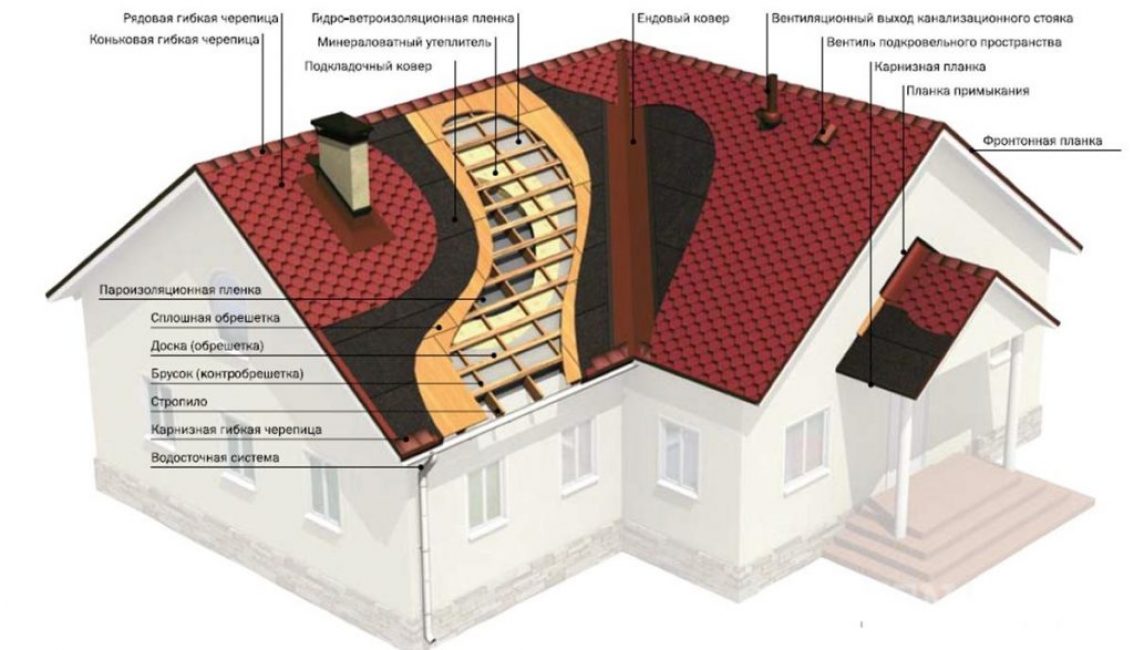

Когда оборудуется крыша из керамической черепицы, важно правильно выполнить монтаж несущей конструкции, который заключается, в первую очередь, в усилении стропильных ног, поскольку нагрузка на кровельное покрытие составляет 40 – 60 килограммов на 1 м². Поэтому в качестве материала для стропил следует применять хорошо просушенное дерево (максимум 15% влажности). Сечение бруса должно составлять 50×150, а брус с сечением 60×180 поможет еще больше усилить прочность конструкции. Рассчитывая расстояние между стропильными ногами, следует помнить, что чем они длиннее, те меньше между ними должен быть шаг.

После установки системы стропил необходимо оборудовать утеплитель, оснащенный пароизоляцией. Герметичности ему придаст строительный скотч, которым необходимо проклеить материал. Стропильный торец оснащается контробрешеткой, которая обеспечивает зазор вентиляции в 50 миллиметров между утеплительным и гидроизоляционным слоем, благодаря чему пространству под кровлей обеспечивается нормальный доступ воздуха. После этого на контробрешетку нужно уложить гидроизоляцию и перпендикулярно прибить к стропилам обрешетку, являющуюся основой для кровельного покрытия.

Так, укладка керамической черепицы неизменно сопровождается и установкой обрешетки, имеющей очень большое значение при устройстве крыши. Ее основу составляет деревянный брус, имеющий сечение 40×40 или 40×50 миллиметров. Ширина доски карнизного бруса, который должен укладываться на 20 – 30 миллиметров выше остальных, может быть 100 миллиметров. Таким образом, укладке черепицы на скате будет ровной, а пространство под кровлей будет вентилируемым.

Затем необходимо рассчитать шаг набивки материала на стропильные ноги. Наиболее просто это можно сделать, вычтя из ширины черепицы нахлестку для укладки. Показатель будет равен приблизительно 310 – 345 миллиметров, а ширина черепицы – 400 миллиметров. Выполнять разметку для рядов следует закрепленным на контробрешетке шнуром.

Укладка керамической черепицы

Работая с таким материалом, как керамическая черепица размеры и типы которой напрямую влияют на технологию монтажа, следует знать разновидности этого покрытия.

Сегодня строительный рынок предлагает следующие варианты:

• плоская черепица. Укладывать ее следует снизу вверх, причем сразу можно по 2 – 3 слоя;
• желобчатая черепица.
  Укладывается слева направо;
• пазовая черепица. Укладка начинается от карниза и продвигается вверх.

Процесс укладки керамической черепицы:

1. Монтаж начинается с устройства черепицы на установленные на кровельном скате рейки. Креплением в данном случае должны выступать саморезы, предназначенные для дерева. При этом их не стоит закручивать полностью, поскольку нужно принять в расчет и работу кровельной поверхности. На укладываемой на крюки черепице следует сбить некоторую часть замка и зафиксировать. Каждый третий элемент закрепляется при помощи зажима, защищающего от ветра. Если длина кровли входит в пределы от 4,5 до 7 метров, монтировать вентиляционный ряд нужно на расстоянии в 3 ряда от конька. На крышах с длиной от 7 до 12 метров понадобится два ряда.

2. Окончив работу с кровельным скатом, необходимо начать устройство конька. Оптимальным решением будет применение конькового и хребтового фиксатора для обрешетки, который крепится к контрбрусу саморезами. Нормальную вентиляцию черепице под коньком сможет обеспечить лента уплотнения, на которую нанесены вентиляционные отверстия, или решетка вентиляции. Затем выполняется укладка коньковой черепицы, которая закрепляется особой, идущей в комплекте с материалом скобой. Торец оснащается завершением, которое крепится саморезами, состоящими из нержавеющей стали.
3. Если длина крыши превышает 3 метра, то при стыке со стеной в обрешетку потребуется углубиться на 15 миллиметров, благодаря чему получится увеличить глубину отделки боковой стены. С этой целью нижняя планка, на которую выкладывается черепица, закрепляется кляммерами к обрешетке. Иногда может потребоваться использование половинчатой формы перед укладкой основной.

Детальная видео инструкция по укладке керамической черепицы:

Устройство отдельных кровельных элементов

1. На скатной кровле также необходимо будет обеспечить плотное примыкание покрытия к керамической трубе дымохода и оборудовать ступеньки безопасности. Чтобы создать доступ к трубе, понадобиться прибить укрепляющие рейки дополнительно к двум стропильным ногам. Так конструкция выйдет более безопасной. Черепицу, имеющую ступеньку, лишают замка, благодаря чему посадка ступеньки будет правильной. На следующих элементах необходимо удалить половину замка, а дальнейший процесс должен идти согласно инструкции. Важную роль играет грамотное и плотное устройство дымоходного примыкания. Для этого принято использовать самоклеящийся материал, основу которого составляют свинец или алюминий. По завершении ряда часть материала нужно обрезать под необходимый размер. Герметизировать дымоходные стыки лучше всего рулонным материалом. Весь процесс должен идти по частям. Районы стыков рулона примыкания следует фиксировать особой прижимной планкой. Шов, образующийся вверху планки, можно обработать специальным герметиком, являющимся бесцветным.
2. Обустраивая хребет, важно обратить особое внимание на размер кромочной черепицы, которую сбоку по реберному скосу необходимо немного подрезать.
   Выполняется это шлифмашиной (болгаркой) и алмазным отрезным диском. После этого нужно подогнать по размеру начальную черепицу конька. Заканчивается процесс установкой тройника при помощи вальмовой черепицы.

3. Если крыша имеет сложную конфигурацию, необходимо оборудовать ендовы. До начала укладки слоя гидроизоляции должна быть закреплена сплошная обрешетка, а ендовое дно должно быть оснащено обрезными досками, по которым и прокладывается нужный слой. Улучшить гидроизоляцию также можно, наклеив на ендову двустороннюю самоклеящуюся ленту. Плотно прилегающая черепица крепиться специальными зажимами из стали, устойчивой к кислоте. Для этого заранее просверливаются отверстия нужного диаметра. Кромку также можно покрасить специальным пигментом – это улучшит ее эстетичный вид. Если длина ендовы превышает расстояние в 6 метров, нужно выполнить кладку ряда вентиляции из той черепицы, которая будет соответствовать по типу.

Так или иначе, простота монтажа не является чертой керамической черепицы, поэтому работу по ее укладке лучше всего доверить профессионалам. Но при желании массу информации с подробными описаниями хода работы по ее установке, а также фото видов керамической черепицы легко можно найти на нашем сайте.

Руководства по установке — Альянс производителей кровельной черепицы

Руководство по установке бетонной и глиняной черепицы TRI Alliance, 2015 г. создать издание 2015 года. TRI Alliance и WSRCA представили это руководство для официального рассмотрения и выпуска Единого отчета об оценке ЭУ IAPMO (ER-2015), чтобы обеспечить более прочную основу для официальных практик и включенных рекомендаций.

Загрузите одностраничное официальное утверждение IAPMO для Руководства по установке 2015 года здесь.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Alliance будет предоставлено руководство по установке. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Руководство по укладке бетонной и глиняной плитки при сильном ветре, Флорида, 6-е издание — Альянс FRSA и TRI

Дата вступления в силу: 31 декабря 2020 г.
Альянс производителей плиточной кровли (TRI) в партнерстве с Флоридской ассоциацией подрядчиков по кровельным и листовым металлам, Inc. (FRSA) уже более двух десятилетий работают вместе над разработкой руководств по установке, которые представляют надлежащие методы установки, отраслевые стандарты и последние требования кодекса черепицы для рынка Флориды.

Совместный комитет пришел к соглашению о том, что мы должны переписать это руководство таким образом, чтобы учесть последние нормы ветра, исключить системные обозначения, распознать новейшие продукты, уменьшить избыточность, добавить рисунки и нарисовать четкую картину, обеспечивающую ясность для подрядчиков и инспекторов относительно того, какие продукты и процессы приемлемы в регионах с сильным ветром. Комитет также принял рекомендации по нескольким усовершенствованным продуктам премиум-класса и усовершенствованным методам установки для улучшения долгосрочных характеристик кровельных систем из черепицы. Кульминацией усилий комитета стало создание 6-го издания Флоридского руководства по укладке бетона и глиняной плитки при сильном ветре в условиях сильного ветра во Флориде.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Florida High Wind Installation Manual будет предоставлено руководство. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Критерии проектирования бетона и глиняной черепицы TRI Alliance для холодных и снежных регионов

TRI Alliance и Ассоциация кровельных подрядчиков западных штатов объединились для создания этого нового руководства по монтажу в холодную погоду. Разработанный, чтобы дать ответы на вопросы по установке от кровельщиков, подрядчиков, архитекторов и строителей, документ касается потребностей установки в холодном климате и является дополнением к руководствам производителя по установке.

Разъяснение таблиц в 5-м издании Альянса FRSA/TRI для учебных презентаций

Записка от Рика Олсона, президента и технического директора TRI, относительно таблиц ветра, содержащихся в руководстве 5-го издания.

FRSA/TRI Alliance Руководство по установке плитки для сильного ветра во Флориде, пересмотренное 5-е издание, 2014 г. руководства по установке, в которых представлены надлежащие методы установки, отраслевые стандарты и последние требования кодекса для рынка Флориды.

Печатные копии можно заказать по 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Расписание тренировок

Предстоящие занятия

6 вещей, которые вам нужно знать

Черепичная крыша может стать прекрасным дополнением к любому дому, от Южной Калифорнии до Центральной Флориды. Если вы хотите установить новую черепичную крышу или отремонтировать старую кровлю, вам могут быть интересны следующие вопросы:

• черепица стоит
• процесс укладки черепицы во Флориде
• как найти лучшего кровельного подрядчика в вашем районе для черепицы

Прежде чем углубляться в эти вопросы, давайте начнем с объяснения того, что делает черепичную крышу особенной. В дополнение к своему уникальному внешнему виду и привлекательности, плитка может служить от 50 до 100 лет. Эта долговечность является частью того, что делает их одним из самых долговечных вариантов на рынке кровли.

Когда вы думаете о черепичной крыше, вы можете быть удивлены, узнав, что многие варианты подпадают под эту категорию, включая глиняную черепицу, бетонную черепицу и шиферную черепицу. Все эти материалы превращаются в черепичные изделия, срок службы которых намного больше, чем у традиционной асфальтовой кровли. Мы писали о различных типах черепичных крыш, доступных сегодня на рынке, включая крышу из бетонной черепицы, кровлю из глиняной черепицы, крышу из керамической черепицы и многие другие варианты.

Если вы считаете, что черепичная крыша вам подходит, вам может быть интересно узнать о процессе установки. Продолжайте читать, чтобы узнать об установке и этих уникальных крышах.

Могу ли я сам выложить черепицей крышу? Если да, то как мне это сделать?

Технически, да, вы можете выложить черепицей собственную крышу. Лучший вопрос заключается в том, имеет ли смысл для вас укладывать плитку своими руками.

Прежде чем приступить к работе, вам необходимо выбрать подходящий кровельный материал для вашего дома. Черепичная кровля — очень тяжелый материал, и не каждый дом или офис рассчитан на такой вес. В то время как квадратный фут битумной черепицы может стоить примерно три фунта, та же площадь плитки будет ближе к десяти фунтам. Это большая разница в весе! Квалифицированный подрядчик по кровельным работам может помочь вам определить, подходит ли вам кровельная черепица.

Далее вам нужно выбрать кровельные материалы, которые вы хотите установить. Стиль вашего дома и конкретный бюджет могут помочь вам определить, что лучше. Вы можете выбрать из таких вариантов, как бетонная черепица, шиферная черепица или даже крыша из глиняной черепицы.

Наконец, вам понадобятся дополнительные кровельные материалы, чтобы начать укладку плитки. Это будет включать в себя все, от прочной лестницы до правильного подстилающего слоя, раствора, гвоздей, герметика, коньковой плитки и глины или другой плитки по вашему выбору.

Когда вы будете готовы, вам нужно составить план. В большинстве случаев у наших клиентов есть существующая крыша, поэтому планируйте снять крышу в своем доме перед установкой новой кровли.

Здесь, во Флориде, погода может измениться в мгновение ока, поэтому лучше спланировать заранее и снять старую кровлю (и установить новую), когда не прогнозируется дождь. Если вы снесете старую крышу и начнется буря, вы столкнетесь с протечкой крыши и потенциальным ущербом для вашего дома. Это одна из причин, по которой мы рекомендуем работать с профессиональными кровельщиками, у которых есть все инструменты и материалы для защиты вашего дома, что бы ни случилось.

После того, как старая крыша будет снята, можно будет установить новую кровлю. Долговечность является одним из больших преимуществ черепичной кровли, но правильная установка — это единственное, что может обеспечить долгий срок службы. Чем больше вы знаете о типах материалов, которые будете использовать, и о рекомендациях производителя по установке, тем лучше. Вам нужно будет установить определенный тип подложки, а затем уложить саму плитку. Имейте в виду, что ваша кровельная конструкция может нуждаться в укреплении, прежде чем вы начнете, и что вам, вероятно, понадобится способ обойти различные препятствия, такие как вентиляционные отверстия, световые люки, остекление и т. д.

Черепичная кровля, будь то бетонная или глиняная черепица, не обеспечивает большой гибкости. Это часть их красоты и то, что может затруднить ремонт черепичной крыши или новую установку. На крыше есть много областей, которые необходимо учитывать, поэтому проверьте их, прежде чем приступить к проекту черепичной кровли.

Когда дело доходит до ремонта плитки или новой черепицы, мы рекомендуем домовладельцам начинать с надежной кровельной компании.

Даже если вы находитесь на грани и рассматриваете возможность самостоятельной установки новой крыши, очень важно, чтобы перед началом осмотра эксперт провел инспекцию. В Allstate наши профессиональные кровельщики знают, как определить проблему, оценить правильные варианты кровли для наших клиентов и выполнить квалифицированную установку. Мы хотим, чтобы вы получили полную отдачу от ваших инвестиций в кровлю. Дома — это одна из самых значительных инвестиций, которые мы делаем в своей жизни, поэтому найдите время, чтобы получить совет эксперта, прежде чем начать.

Нажмите здесь, чтобы запланировать бесплатную, бесплатную и ни к чему не обязывающую инспекцию на нашем веб-сайте. Мы оценим вашу существующую крышу слой за слоем и обсудим возможность ремонта или замены. Ваш отчет об инспекции поможет вам получить информацию, необходимую для принятия наилучшего решения об установке для вашего дома. И вы можете использовать наш отчет с пользой, независимо от того, выберете ли вы нас для помощи с вашей черепичной кровлей.

Если вас интересует стоимость, вы можете начать с калькулятора котировок, чтобы получить приблизительное представление. Как правило, затраты на рабочую силу составляют в среднем около 15 долларов за квадратный фут. Но точная стоимость будет зависеть от специфики вашего дома, затрат на рабочую силу в вашем районе, выбранных вами материалов и многого другого.

Если вы ищете предложение в Центральной Флориде и за ее пределами, свяжитесь с нашей командой. Мы можем дать вам предложение по глиняной черепице, бетонной черепице и другим вариантам черепичной кровли.

Ключ к поиску профессионального кровельщика — провести исследование и найти человека с опытом. Мы рекомендуем начать с поиска в Интернете. Вы можете получить список кровельных подрядчиков в вашем районе, выполнив поиск «компания по кровельным работам» или «профессиональная кровельная компания». Когда у вас есть список, выберите кровельщиков, к которым вы хотите обратиться (или проведите небольшое исследование).

Выбирая кровельщика для своего дома, ищите профессиональный бизнес-сайт, онлайн-отзывы от бывших домовладельцев и кого-то, кто разбирается в черепичной кровле. Во время поиска вы также можете проверить бизнес-организации, такие как Better Business Bureau, чтобы найти рекомендации или возможные жалобы.

Как только вы найдете лучшие компании с опытом работы в вашем регионе, позвоните в одну или несколько из них. Спросите об их процессе установки и запланируйте осмотр. У большинства профессиональных компаний есть возможность пройти бесплатную оценку.

В Allstate наши бесплатные инспекции включают выезд эксперта по кровле к вам домой. Они смотрят на вашу существующую крышу и проводят полный анализ, который вы можете использовать, чтобы принять решение о вашем проекте черепичной кровли.

Наши специалисты также могут ответить на вопросы о ремонте, очистке и замене крыши. Если вам нужна новая крыша (или очистка и ремонт крыши), мы предоставим полную смету с учетом размера и конструкции вашей крыши. Мы также сравним продукты, такие как бетон, изделия из глиняной плитки и многое другое, в зависимости от того, что у вас есть и какую плитку вы хотите.
