Двухскатная крыша для бани: как правильно сделать такую кровлю, в том числе, с выносом над террасой

Двускатная крыша является оптимальным решением завершения такого сооружения, как баня. Другие формы кровли или будут недостаточно сохранять тепло либо обойдутся застройщику намного дороже.

Общее устройство и виды двускатных крыш для бани, из каких материалов их лучше возводить, а так же, как самому построить такую крышу – обо всём этом и многом другом читатель узнает, прочитав данную статью.

Содержание

  • 1 Преимущества и недостатки такой кровли
  • 2 Конструкция
  • 3 Разновидности
  • 4 Как рассчитать?
    • 4.1 Снеговую нагрузку
    • 4.2 Ветровую нагрузку
    • 4.3 Количество элементов стропильного каркаса
  • 5 Строительство своими руками
    • 5.1 Как построить вынос над террасой?
    • 5.2 Как выбрать кровельный материал?
    • 5.3 Вентиляция
  • 6 Советы и рекомендации
  • 7 Заключение

Преимущества и недостатки такой кровли

Выбирая вид кровли для бани, нужно обратить внимание на преимущества и недостатки двускатной крыши. Преимуществами 2-х скатной крыши для бани можно назвать следующие:

Наряду с достоинствами двускатные крыши имеют свои недостатки:

  • Маленький чердак. Небольшая высота узла схождения стропил в коньке способствует образованию тесного пространства чердака. В полный рост перемещаться по нему трудно, а порой просто невозможно. Использовать чердак можно только под хозяйственные нужды (хранение различного инвентаря и пр.).
  • Наличие фронтонов. Торцевые плоскости (фронтоны) с обеих сторон крыши постоянно испытывают ветровые нагрузки и подвергаются намоканию дождевой водой. Вертикальные стенки требуют усиленной гидроизоляции и утепления изнутри, что влечёт за собой дополнительные расходы.

Конструкция

Стропильная система двускатной крыши играет роль опорного каркаса для кровельного покрытия. Основными несущими элементами являются наклонные деревянные балки (стропила). Они могут быть отдельными элементами или быть частью деревянных ферм, то есть соединённые с балками перекрытия в единую конструкцию.

Фермы применяют на строительстве большепролётных зданий и сооружений. Для бань, размеры которых в плане в большинстве случаев 3 х 5 м, З х 4 м, 6 х 6 м и 6 х 4 м, стропила монтируют отдельными элементами.

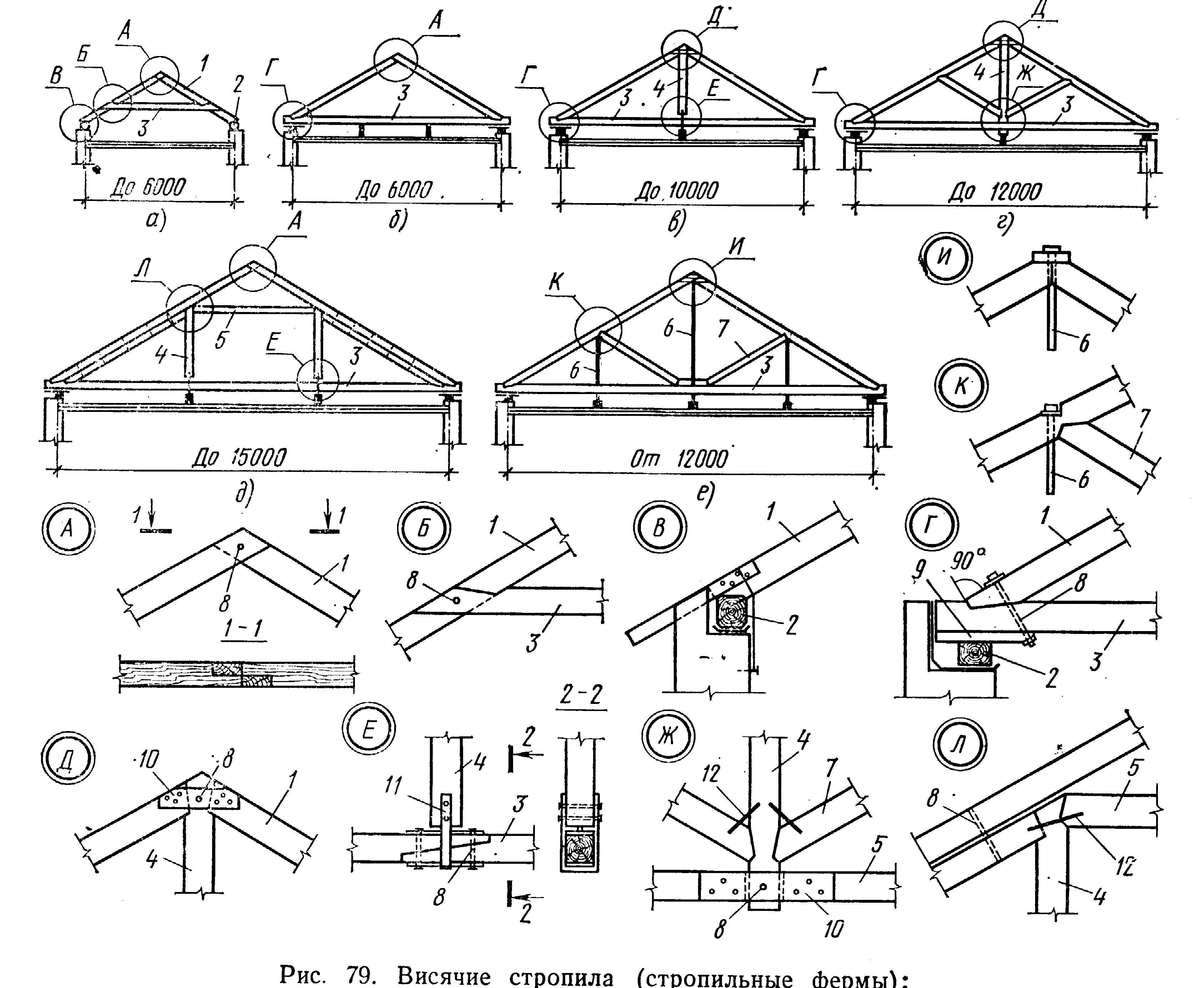

По способу передачи нагрузки стропилины различаются на висячие и наслонные стропильные ноги. Первые монтируют на большепролётных объектах. На банях устанавливают, как висячие, так и наслонные стропила.

Висячие балки опираются на мауэрлат через подвижные узлы, где они могут смещаться вдоль своей оси. Наслонные стропильные ноги жёстко фиксируются врубами на мауэрлате.

Висячие балки востребованы для тех строений, которые находятся в процессе осадки. Стропильная система при просадке грунта и осадки стен за счёт подвижных узлов балансируется и сохраняет свою целостность.

По верхним торцам несущих длинных стен укладывают мауэрлат. Это горизонтальные деревянные балки, на которые опирают нижние концы стропил. Наклонные балки крепят к мауэрлату гвоздями, скобами и металлическими перфорированными пластинами с шурупами. На строениях из сруба роль мауэрлата играют верхние брёвна венцов. Стропила крепят к ним скобами и специальными стяжками.

Вверху стропильные ноги смыкаются в замковые узлы с коньковыми прогонами. Соединения могут быть разной формы, но всех их объединяет надёжность и долговечность. В состав стропильной системы кроме стропил, балок перекрытия и мауэрлата входят ещё, подкосы, стойки, обрешётка и контробрешётка.

Немаловажную часть кровлю составляет кровельный пирог, который состоит из утеплителя, гидроизоляции и пароизоляции. Для бани, как правило, кровлю делают холодной без утепления, а в качестве гидроизоляции используют полиэтиленовую плёнку.

Разновидности

Двускатные кровли для бани – это самые популярные решения верхней части бани. Их возводят в двух вариантах – это чердачные и бесчердачные крыши.

Если принято решение утеплить двускатную крышу бани, то сделать это можно такими материалами, как минеральная вата, пеноплекс, пенополистирол и пр. Решающим фактором в выборе вида утеплителя является его цена.

Как рассчитать?

Проектирование двускатной крыши основывается на расчётах несущей способности стропильного каркаса, которая должна быть превышать нагрузку на кровлю. Поэтому расчёты предваряет сбор нагрузок. Сюда относятся ветровые и снеговые нагрузки.

Снеговую нагрузку

Вес снежных накоплений может оказывать существенное давление на крышу, в том числе на стропильную систему и кровельное покрытие.

Оптимальную величину снеговой нагрузки берут из таблицы СНиП 2.01.07-85 с привязкой к месту строительства по карте. Именно этот параметр является основой расчёта угла наклона скатов.

Ветровую нагрузку

Её максимальная величина определяется по таблице того же СНиПа с привязкой по карте.

Значение имеет определение основного направления ветров. В соответствии с этим на стадии проектирования баню ориентируют на местности так, чтобы фронтоны двускатной крыши были максимально отвёрнуты от сильных воздушных течений.

Расчёт ветровой нагрузки, во многом зависящий от высоты её над уровнем земли, производят по формуле:

W = WokC, где:

  • W – расчётная ветровая нагрузка;
  • Wo – нормативная нагрузка;
  • k – коэффициент высоты кровли;
  • С – аэродинамический коэффициент основного направления ветра.

Количество элементов стропильного каркаса

Количество стропильных ног определяют, исходя из шага 600 мм. Причём проёмы в чистоте будут немного меньше, что даёт возможность вставлять в них плиты утеплителя стандартной ширины 600 мм плотно с усилием. По специальной методике вместе со снеговой нагрузкой производят окончательный расчёт двускатной крыши для бани, где определяют размер сечения основных несущих элементов стропильной системы, их количество и габариты.

В таблице представлены наиболее часто используемые деревянные профили для двускатных крыш приусадебных строений:

Деталь каркаса
Профиль
Балки перекрытия и мауэрлат Брус 50х100, 100х100 мм
Нижний ригель и конёк Брус 50х50 мм
Стропила Доски 150х20 мм
Обрешётка и контробрешётка Доска 150х10 мм
Подкосы и стойки Брус 50х50 мм

Строительство своими руками

Описание возведения двускатной крыши для бани лучше представить в виде пошаговой инструкции.

  1. Строительство крыши начинают с монтажа мауэрлата. В его качестве используют брус сечением 50х50 мм или 100х50 мм. Горизонтальные балки крепят на несущих стенах анкерными болтами.
  2. В торцах строения на балках перекрытия устанавливают стойки, на которых закрепляют коньковый ригель.
  3. Стропильные ноги опирают на мауэрлат и соединяют с коньком.
  4. По стропилам набивают гвоздями доски параллельно стенам (обрешётку).
  5. Настилают гидроизоляцию из полиэтиленовой плёнки.
  6. Сверху набивают контробрешётку из деревянных реек перпендикулярно доскам обрешётки.
  7. На чердаке натягивают плёночную пароизоляцию, фиксируя её на стропилах степлером.
  8. Контробрешётку делают сплошной или с шагом реек 100 – 150 мм в зависимости от вида кровельного материала.
  9. Вид кровельного покрытия выбирает застройщик исходя из своих предпочтений. Это может быть рубероид или битумная плитка, профнастил или фальцевая кровля, черепица или шифер.

Как построить вынос над террасой?

Вынос кровли — удачное конструктивное решение, дающее возможность отдохнуть после бани в летнее время на открытом воздухе под навесом. Вынос бывает фронтальным и боковым.

  • В первом случае скаты кровли, как бы выдвигаются вперёд без стен. Концы передних стропил опирают на колонны. Под навесом возводят подиум. Получается уютная площадка, где можно комфортно себя чувствовать при любой погоде.

  • Второй вариант предусматривает расширение вбок одного из скатов двускатной крыши. Нижние концы стропил удлиняют на 2 – 3 метра, которые опирают на прогон на стойках. Такое решение придаёт облику бани оригинальный красивый вид. Под навесом устраивают площадку, где можно поставить стол, стулья, лавки, шезлонги и пр.

Как выбрать кровельный материал?

Для бани можно выбрать разные кровельные материалы:

  • Металлочерепица. Материал обладает небольшим удельным весом. Черепицу в металле просто монтировать. Имеет привлекательный вид в широкой цветовой гамме. Редко применяется для обустройства кровли бани по причине дороговизны материала.
  • Мягкая кровля.
    Это рулонные покрытия и мягкая черепица. Самый популярный вид кровельного материала для бань каркасного типа так, как обладает небольшим удельным весом. Мягкую кровлю укладывают по горячей битумной мастике.
  • Композитная черепица. Материал обладает целым набором достоинств. Прост в монтаже, длительный срок службы (50 лет), прочен и гибок. Редко используется для бань из-за высокой стоимости.
  • Профнастил. Дёшев, лёгок, быстро монтируется. Профнастил выпускается в широкой цветовой гамме. Застройщики часто используют его для бань.
  • Ондулин. Материал с каждым годом набирает всё большую популярность. Хорошо подходит для кровель небольших построек таких, как бани. Ондулин лёгок, прост в обработке и недорого стоит.
  • Фальцевая кровля. Дорогой материал. Застройщиками используется для обустройства кровель объектов элитной недвижимости. Крыть им баню не имеет смысла по экономическим причинам.

Вентиляция

Вентиляция чердака необходима для любого вида крыши, в том числе для двускатной крыши бани. Летом кровля раскаляется, что вызывает испарения смолистых веществ из деревянных элементов стропильного каркаса. Это пагубно сказывается на состоянии древесины. Зимой, скопившийся конденсат в виде наледи, довершит её разрушение. Не дать возникать таким явлениям может постоянная циркуляция воздуха.

В холодных чердаках стропила и обрешётку оставляют открытыми, если кровля состоит из волнистых листов таких, как черепица, шифер или ондулин. Воздух свободно проходит под волнами кровли внутрь чердака и выходит наружу. Так же вентиляция в двускатных крышах обеспечивается каналами между фронтоном и кровлей и через её свесы. Устройство слуховых окошек во фронтонах обеспечивают постоянную циркуляцию воздуха на чердаке.

Вентиляция холодного чердака бани:

Советы и рекомендации

Вот несколько советов и рекомендаций, которые помогут избежать ошибок при возведении двускатной крыши для бани:

  • перед изготовлением стропильного каркаса нужно тщательно отобрать пиломатериалы, которые должны быть сухими и не страдать чрезмерной сучковатостью;
  • стропила не должны изгибаться винтом;
  • для гидроизоляции и пароизоляции лучше применять плёнки прямого назначения;
  • в процессе монтажа крыши нужно иметь под рукой укрывной материал (плёнка, брезент), чтобы вовремя уберечь древесину от дождя;
  • использовать нужно только лестницы заводского изготовления, избегая самоделок;
  • будет лучше, если заниматься строительством крыши с помощником.

Заключение

Возведение двускатной крыши ответственное дело. Ошибки и некачественно выполненные работы могут обернуться непоправимыми последствиями вплоть до полного разрушения кровли. Чтобы этого не происходило по причине непрофессионализма работников, хозяину бани лучше обратиться за помощью к специалистам-кровельщикам.
