Установка винтовых свай видео: Видео на тему установки и монтажа фундамента на винтовых сваях

Метод установки винтовых свай | Город свай

Монтаж фундамента из винтовых свай, как правило, используется при деревянном строительстве. Данный способ получил большое распространение в Санкт-петербурге.

Монтаж винтовых свай – этапы проведения работ

Установка свай при монтаже фундамента осуществляется в несколько этапов. Технология монтажа винтовых свай предполагает точное выполнение всех условий. Только в этом случае фундамент будет крепким и надежным.
1. Расчет фундамента и разметка поля. Перед началом работы необходимо рассчитать нужное количество материала и отметить места, в которые будет производиться вкручивание свай.
Также нужно определить тип грунта на участке. Метод установки винтовых свай используется при любом типе грунта, за исключением скального.
Различия заключаются лишь в длине свай.
Кроме того, выбор и монтаж винтовых свай зависит от глубины промерзания земли, уровня грунтовых вод.
Все указанные обстоятельства должны быть обязательно учтены;

2. После разметки участка, происходит непосредственное вкручивание свай в грунт. При этом способ установки винтовых свай может быть различным.
Работу можно выполнить самостоятельно вручную, а можно использовать для этого специализированную технику.

• Ручной метод установки винтовых свай заключается в использовании перпендикулярно расположенного крепкого металлического предмета. Установка винтовых свай ручным способом может быть выполнена при помощи штанги или лома. Хорошо, если трубы будет хватать для двух человек с каждой стороны. Это позволит значительно ускорить темпы работы.

[warning] Монтаж винтовых свай своими руками предполагаем довольно частую проверку вертикальности. Это нужно делать через каждые два или три витка сваи.[/warning]

• Винтовая свая своими руками вкручивается до уровня, на котором начинается твердый грунт. Когда свая дошла до этого уровня, то работу можно прекращать.

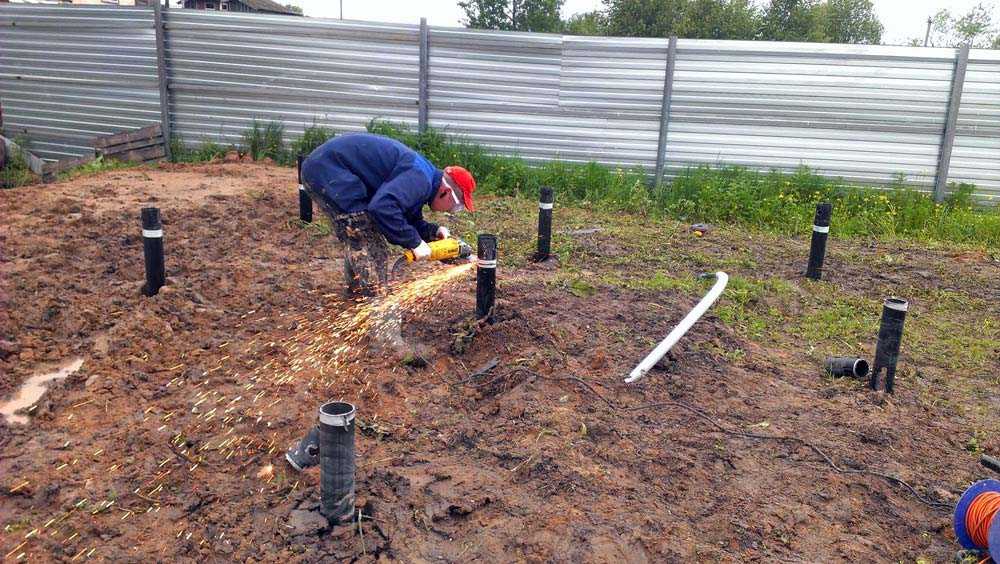

  Монтаж свай ручным способом должен быть выполнен ровно; все сваи необходимо расположить под одним уровнем. Также следует помнить про оставление запаса 15 см. Позже, он будет удален.
  Обязательным условием установки винтовых свай собственноручно является проверка горизонтальности.
  Если все в порядке, то нужно залить полости труд цементным раствором и приступить к обвязке.
  Винтовые сваи технология установки предполагает установку перемычек, изготовленных из деревянного бруса или металла.
  Использование металлических элементов более предпочтительно, так как они крепче и долговечней деревянных. К тому же работать своими руками с ними проще.
•  установить свайный фундамент можно не только своими руками, но и помощью техники. Монтаж свай с использованием техники означает применение переносного гидровращателя или небольшого экскаватора.

[tip]Техника и установки для монтажа винтовых свай отличается мобильностью и компактными размерами. Благодаря этому, на монтаж фундамента не расходуется много времени и финансовых средств.[/tip]
Конкретный способ установки свай определяется исходя из особенностей участка и количества свай. Например, для вкручивания порядка десяти свай по беседку, достаточно будет гидровращатель. А в случае со свободным и незастроенным участком, можно применить мини-экскаватор.

Способы монтажа винтовых свай в Санкт-петербурге, их преимущества и недостатки

Установка винтовых свай механизированным и ручным способом производится по одинаковой технологии. В этом смысле разницы нет.
Однако, в числе преимуществ ручного метода следует отметить экономичность. Ведь в таком случае не нужно оплачивать за аренду техники и труд операторов.
Однако, механизированный способ позволяет выполнить работу быстрее. Достаточно будет одного дня.
Кроме того, такой способ позволяет достичь большей точности.
Однако, после использования техники, обвязка происходит вручную.

Монтаж винтовых свай: видео позволит более наглядно представить себе весь процесс.

Винтовой фундамент цена

Винтовые сваи в СПб могут быть различных размеров и диаметра. Цена на сваи зависит от этих показателей.
Чем больше диаметр ствола, толщина стен и длина, тем выше стоимость изделия. При этом для возведения фундамента под жилой дом, необходимы более крепкие сваи. А для беседки или небольшого сарая вполне подойдут небольшие изделия.
Винтовые сваи: цена за монтаж также зависит от нескольких условий. Значение имеет тип грунта, объем работы, использование техники или выполнение всех работ вручную.

Deprecated: Функция related_posts с версии 5.12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.php on line 5383

Установка винтовых свай своими руками (способы)

Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).

Засыпка бетона в основание сваи

Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.

В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.

Читайте также: как закрутить винтовые сваи с помощью мотобура?

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

к оглавлению ↑

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

• ленточный;
• столбчатый;
• плитный;
• свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

к оглавлению ↑

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

к оглавлению ↑

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

• следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
• следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
• следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
• далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

к оглавлению ↑

Монтаж винтовых свай своими руками (видео)

к оглавлению ↑

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Все, что вам нужно знать о винтовых сваях

Что такое винтовая свая?

Винтовые сваи представляют собой изготовленный из стали анкерный фундамент. Затем этот анкер вбивается в землю на заданную глубину. Это делается с помощью гидравлического оборудования, которое бывает разных размеров в зависимости от потребностей работы. Спиральные опоры используются для различных применений, таких как ремонт фундаментов жилых домов, палуб и патио, нефтегазовая промышленность, промышленные парки, парки развлечений, правительственные проекты, ветровая и солнечная энергия, а также новые и существующие проекты коммерческих фундаментов. Винтовая свая подходит практически для любого проекта фундамента.

Сколько стоит спиральный пирс?

Общая стоимость спирального проекта будет варьироваться. Это зависит от того, какой это проект, каков диаметр спирали, что инженеры указали для проекта, сколько спиралей на свае, как выглядит грунт и из чего он состоит, и какой вес структуры, которую они пытаются удержать. Поскольку существует большое разнообразие винтовых свай и бесконечных переменных, которые необходимо учитывать, стандартная винтовая свая 2-7/8″ может стоить в среднем около 30 долларов США за фут. Стандартные спирали имеют длину 5 футов или 7 футов, а удлинители, которые необходимо добавить для достижения желаемой глубины, обычно также имеют длину 5 футов или 7 футов.

Как узнать, когда использовать винтовые сваи?

Винтовые сваи с круглым стержнем часто используются в проектах сжатия. Сжатие вызвано типом грунта, в который вы устанавливаете, и определением того, для чего будет использоваться фундамент. Спиральные сваи можно использовать для нескольких типов проектов, например, для фундамента нового небоскреба потребуется спиральная опора с круглым валом большого диаметра. Для ремонта осевшего или проседающего фундамента в жилом доме обычно требуется стандартная винтовая свая с круглым валом диаметром 2-7/8 дюйма. Для установки нового настила в этом типе проекта также потребуется стандартная винтовая свая с круглым стержнем диаметром 2-7/8 дюйма. Тем не менее, когда вы пытаетесь справиться с такой задачей, как растяжка, винтовые сваи все еще можно использовать для натяжения. Спирали с квадратным валом идеально подходят для большинства применений натяжения.

Установка винтовой сваи:

Винтовые сваи должны быть установлены в соответствии с заранее утвержденным планом размещения.

1. Установка начинается с прикрепления винтовой секции сваи к моментному двигателю (приводной головке)
с помощью приводного инструмента и приводного штифта.
2. Затем необходимо применить толпу, чтобы заставить точку пилота врезаться в землю в нужном месте,
наклоне и ориентации, как описано в плане размещения.
3. Затем сваю необходимо вращать в землю плавно, по часовой стрелке, непрерывно,
сохраняя достаточное заполнение для обеспечения нормального продвижения (примерно 3 дюйма на
оборот).
4. Установка продолжается путем добавления секций расширения по мере необходимости.

Тип, марка, размер и количество болтов и гаек, необходимых для соединения секций вала, указаны в утвержденной строительной документации.

5. Наклон и выравнивание необходимо периодически проверять и регулировать во время установки.
6. Соединительные болты между секциями вала должны быть плотно затянуты, как указано в Разделе J3 AISC
360. винтовые сваи при установке.

7. Винтовые сваи должны продвигаться до тех пор, пока не будет проверена осевая нагрузка путем достижения требуемого окончательного крутящего момента
при установке, как указано методом корреляции крутящего момента, и минимальной глубины, если
любой, предусмотренный строительной документацией.

Компания PierTech предлагает лучшие запатентованные продукты в спиральной промышленности, имеет лучшее обслуживание клиентов с персоналом, который готов ответить на любые ваши вопросы 24/7, компания PierTech готова помочь вам начать работу!

Свяжитесь с нами сегодня для получения дополнительных вопросов или информации!

(866)536-5007 | [email protected]

Стать установщиком: https://www.piertech.com/installers/become-an-installer.html

Винтовые сваи — Фундаменты на винтовых сваях

“ Techno Metal Post произвела для меня революцию в строительстве террас. Возможность устанавливать стальные сваи и строить в тот же день значительно увеличивает производительность. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно убирать перемещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks и Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И ВИНТОВЫЕ АНКЕРЫ ЯВЛЯЮТСЯ УНИКАЛЬНЫМИ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, НАПРИМЕР, СОНОТРУБ. ИХ МОЖНО ЗАГРУЗИТЬ СРАЗУ ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО Ждать, пока бетон или раствор затвердеют.

ИСТОРИЯ ВИНТОВЫХ СВАЙ

Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешной фундамент маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти винтовые фундаменты успешно используются во всем мире для поддержки любых объектов, от небольших жилых домов до поддержки различных крупномасштабных инженерных сооружений. Фундаменты палубы, основания столбов забора, основания пирсов, фундаменты металлических столбов для крыльца или солярия, анкерные болты для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные сваи представляют собой технологию фундамента, и их можно рассматривать для использования в любом приложении, требующем фундаментной поддержки.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, возможно, единственным наиболее важным достижением в инженерно-геологическом строительстве фундаментов середины и конца девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где их могли не построить еще 40 лет; они превратили строительство пирсов для отдыха на берегу океана в индустрию, которая необратимо изменит досуг всей нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ ВИНТОВЫХ СВАЮ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ВИНТОВЫХ СВАЙ TECHNO METAL POST

С учетом применения и использования этих стальных металлических стоек винтовая свая Techno Metal Post ввинчивается в землю с помощью собственного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых свай Техно Метал Пост следующие:

• Быстрая установка
• Готов к немедленному использованию
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на рабочей площадке
• Немедленная грузоподъемность
• Установка в удаленных местах или на площадках с ограниченным доступом
• Мониторинг установки и проверка допустимой нагрузки во время установки
• Установка в условиях высокого уровня грунтовых вод
• Широкий спектр применения для грунта и нагрузки
• Модульная конструкция, винтовые сваи и спиральные анкеры изготавливаются в виде секций, образуя модульный тип конструкции, что означает возможность легкого увеличения или уменьшения длины установки по мере необходимости в соответствии с условиями площадки и проектными требованиями
• Установка не зависит от погодных условий, большинство установок можно проводить даже в неблагоприятных условиях
• В сжатые сроки строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения ожидаемого срока службы винтовых свай
• Низкий уровень шума, связанный с установкой
• Установка производит минимальные вибрации и помехи для грунта
• Приложение ABC Deck
• Герметичный доступ
• Собственное оборудование, позволяющее устанавливать винтовые сваи внутри помещений благодаря тому, что наше оборудование имеет опцию электродвигателя
• Наш специально разработанный сверхпрочный полиэтиленовый рукав покрывает столб и предотвращает его влияние при движении грунта.

БЕСПОКОИТЕСЬ О МОРОЗАХ? МЫ РЕШИЛИ ЭТУ ПРОБЛЕМУ С ПОМОЩЬЮ ПРОЧНОГО ПОЛИЭТИЛЕНОВОГО РУКАВА, СПЕЦИАЛЬНО РАЗРАБОТАННОГО ДЛЯ ПРЕДОТВРАЩЕНИЯ ДВИЖЕНИЯ ЗЕМЛИ НА НАШИ СТОЛБЫ.

Одной из основных проблем, с которыми приходится сталкиваться винтовым свайным фундаментам, является устойчивость к движениям грунта. Когда земля движется, она стремится тянуть или толкать ствол сваи. Компания Techno Metal Post спроектировала и разработала эту запатентованную втулку зеленого цвета, которая уменьшает сцепление грунта с пирсом. Размер втулки адаптирован к размеру сваи и устанавливается вокруг сваи, когда она ввинчивается в грунт. Оказавшись на месте, рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться идеально стабильной в периоды заморозков, оттепелей или засухи.

НАШИ ВИНТОВЫЕ СВАИ ХАРАКТЕРИЗУЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится закупать североамериканскую сталь для производства своих свай. Наши сваи изготавливаются из конструкционной стали в соответствии со стандартами ASTM A500 класса C, CAN/CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать емкость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689.стандарты в нескольких типах почв по всему миру.

МЫ ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ ВЫДАЧИ РАЗРЕШЕНИЙ

Несколько размеров пирсов и спирали были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел всегда к вашим услугам, чтобы помочь вам выбрать спиральную сваю, наиболее подходящую для вашего проекта. Опоры могут быть оцинкованы для защиты от коррозии в соответствии со стандартом ASTM A123/123M-13 (минимум 610 г/м²) или могут быть оснащены системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, СООТВЕТСТВУЮЩИЕ КОНСТРУКЦИИ, ПОДДЕРЖИВАЕМОЙ КОНСТРУКЦИЕЙ.

Для террас и террас доступны регулируемые по высоте стандартные соединители сваи-конструкции. Компания «Техно Метал Пост» также разработала системы поддержки с арматурными стержнями при использовании свай с бетонным фундаментом для фундаментных работ. Для любого конкретного проекта наша производственная команда может быстро изготовить индивидуальную систему поддержки.

УСТАНОВКА МОНИТОРИНГ И ПРОВЕРКА НАГРУЗКИ ВО ВРЕМЯ УСТАНОВКИ – ЭТО ТО, ЧТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ИЗ ВСЕХ ДРУГИХ КОМПАНИЙ, ПРЕДСТАВЛЯЮЩИХ ВИНТОВЫЕ СВАИ.

С Техно Метал Пост нет необходимости в мобилизации специального оборудования, такого как кран с отбойным молотком или большой станок для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, усовершенствования и модификации. Для наших клиентов это означает более высокую производительность и экономическую эффективность.
