Установка свайных фундаментов: Монтаж свайного фундамента технология — СВАЙНОЕ ДЕЛО

правила установки, как правильно установить

Содержание

1. Преимущества и недостатки свайного фундамента
2. Технология монтажа
3. Расчет
4. Разметка
5. Глубина
6. Монтаж
7. Выравнивание
8. Советы по установке

Монтаж свайного фундамента применяют на участках со сложными грунтами. Он обеспечит прочное основание для здания. Установка свайно-винтового фундамента требует определенных навыков. Поэтому перед тем, как приступить к работе, следует подробней изучить информацию об этом виде основания строительных конструкций, обратить внимание на все нюансы проведения строительных работ и выбрать качественные материалы.

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

1. В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
2. В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
3. Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

• простоту и быстроту монтажа;
• отсутствие необходимости в применении специального оборудования;

• небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
• возможность приступить к стройке в любое время года;
• небольшой объем земляных работ.

Этот тип фундамента не подходит для строительства и ремонта тяжелых многоэтажных зданий.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

1. Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
2. Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
3. Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Установка фундамента на винтовых сваях требует отдельного строительства подсобных помещений рядом с домом, так как эта технология не позволяет создать подвал под зданием.

Технология монтажа

Технология установки такого фундамента не имеет особых сложностей, нужно провести расчеты, сделать разметку и определить необходимую глубину. Также важно ознакомиться со всеми правилами установки и возможными трудностями и ошибками, чтобы их избежать.

Расчет

Такой фундамент представляет собой группу свай, ввинченных в землю и представляющих собой единое поле. Если нужно строить дом, то для этого нужно обзавестись изделиями с диаметром ствола в 108 мм лопасти 300 мм, длиной 2,5 м. Стандартные размеры оголовка 250 на 250 мм.

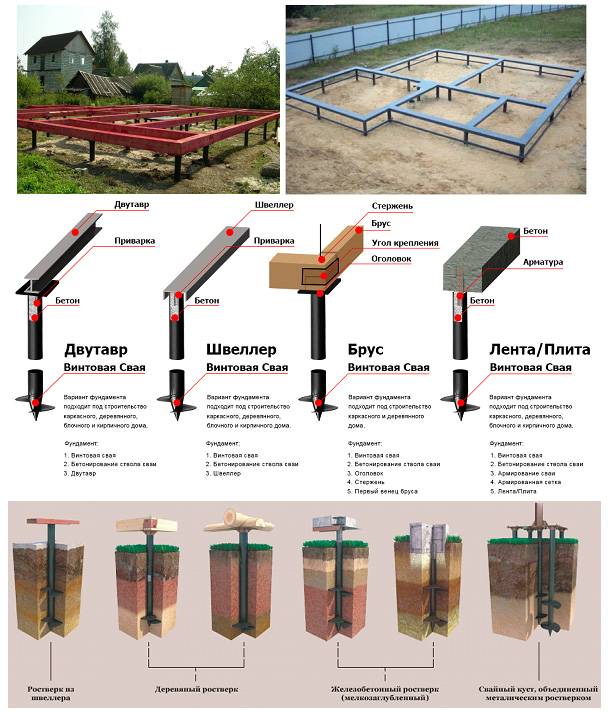

На оголовок крепят обвязочный брус, швеллер или ростверку. На них впоследствии будет устанавливаться строение. Поэтому они должны быть крепкими и установленными в соответствии с рекомендациями.

Сваями называют металлические трубы, заостренные на конце. К нижней части каждой трубы прикреплена лопасть, благодаря которой металлическая опора проникает вглубь почвы, на расстояние, достаточное для устойчивости.

Существуют такие сваи:

1. Диаметром от76 до 89 мм для создания заборов, легких пристроек, беседок.
2. Если они до 108 мм. На них помещают каркасные и брусовые дома.
3. Диметром 133 мм и выше. На них возводят промышленные объекты.

Перед тем, как установить фундамент, нужно подобрать подходящие сваи. Для этого следует учитывать такие моменты:

1. Качественные сваи должны иметь толщину металла от 4 до 4,5 м.
2. Важно, чтобы у металлических лопастей была толщина около пяти миллиметров.
3. Важно плотное защитное покрытие. В противном случае оно сотрется еще во время ввинчивания и опоры очень быстро поржавеют.

Более надежными считаются сваи, наконечник которых вылит в виде одного сплошного элемента. Их можно устанавливать на любых участках, даже там, где в почве встречаются камни или корни.

Чтобы установка свайного фундамента прошла успешно, необходимо посчитать, какое количество материала может понадобиться для создания конструкции.

Чтобы подобрать оптимальное количество элементов фундамента, необходимо выяснить, какой несущей способностью обладает грунт. Для этого в некоторых точках участка пробуют вкрутить пробные трубы. Только после этого осуществляется расчет длины и количества для конкретного строительного объекта.

Чтобы узнать, сколько именно опор понадобиться для создания качественного и надежного фундамента, учитывают:

1. Линии наибольшей нагрузки.
   Сначала подсчитывают, сколько свай нужно для наружных и внутренних стен. Важно выяснить, через какое расстояние они должны находиться. Опоры должны стоять на 2-3 метра друг от друга не больше. Количество свай зависит от того, какой вес будет у здания. Если оно очень тяжелое, то понадобиться много опор, которые смогут удержать его.
2. Несущую способность сваи. Чтобы убедиться в правильности расчетов, необходимо учесть вес дома и добавить к нему примерные расчеты на людей, снег, мебель и другие моменты. Эту сумму делят на число нагрузки, разрешенной для одной сваи. Если в результаты будут меньше, чем число, полученное при первых расчетах, то ошибок не допущено. Если получается цифра больше, то нужно по линии нагрузки добавить еще несколько свай.

Быстро подсчитать помогают онлайн-калькуляторы. В них достаточно подставить свои данные и расчеты будут выполнены программой. Но чаще всего предпочитают проводить расчеты вручную.

Разметка

Установка свайно-винтового фундамента требует проведения разметки. Чтобы провести эту операцию, необходимо составить план первого этажа дома. Сначала отмечают углы в которых соприкасаются стены.

После этого остальные сваи устанавливают так, чтобы на каждой линии было равномерное количество. Если промежутки между опорами слишком большие, то необходимо воспользоваться промежуточными сваями, которые будут поддерживать балки перекрытия.

Разметку выполняют по трем линиям:

1. Разбивают базисные линии фундамента, то есть, переносят на строительную площадку контуры стен будущего дома.
2. Разбивают нулевой уровень свайного поля. Это высота расположения голов опор над поверхностью грунта, по которой будут проводить выравнивание свай после погружения.
3. Размечают точки погружения каждого элемента свайного поля.

Если в проект входит обустройство котлована, то применяется механическая установка свайного фундамента с применением экскаваторов. Также нужны грузовые машины, которые будут вывозить грунт с территории и укрепление котлована шпунтовым ограждением.

Глубина

Чтобы выяснить, на какую глубину следует помещать опоры, сначала проводят анализ грунта и выясняют его состав. Также нужно определить, на какую глубину промерзает грунт

Запрещено помещать сваи выше глубины промерзания, особенно, при строительстве жилых зданий.

Если фундамент строят для дальнейшего создания беседок, сараев и других легких сооружений, то опоры должны погружать в землю не меньше, чем на 1,5м.

Если дом жилой, то опоры нужно погружать на глубину равную высоте дома. На практике используют меньшую глубину. Это свидетельствует о неграмотности строителей или об их желании сократить время на воздвижение здания. Данная проблема очень опасна и может привести к серьезным последствиям.

Во время установки винтовых свай для фундамента необходимо учитывать, какие параметры сопротивления грунтов, и не превышать эти пределы. Их устанавливает завод-изготовитель, иначе сваи выйдут из строя, и понадобится их замена, что повлечет за собой дополнительные денежные затраты.

Монтаж

Монтаж фундамента на винтовых сваях осуществляет ручным и механическим способами.

Первый вариант подходит, если опоры относительно тонкие и будет проводиться строительство сараев, кладовок и других сооружений небольшого веса и в которых не будут находиться люди. Для жилого дома лучше ввести в ход специальную технику. Это связано с тем, что невозможно провести своими руками установку свай винтовых для фундамента диаметром 108 мм. В этом случае существует большая вероятность, что опоры откажут, и соединение элементов будет не прочным.

Разрешается, чтобы перекос ствола по вертикали составлял не больше двух градусов, а добиться такого показателя вручную нереально.

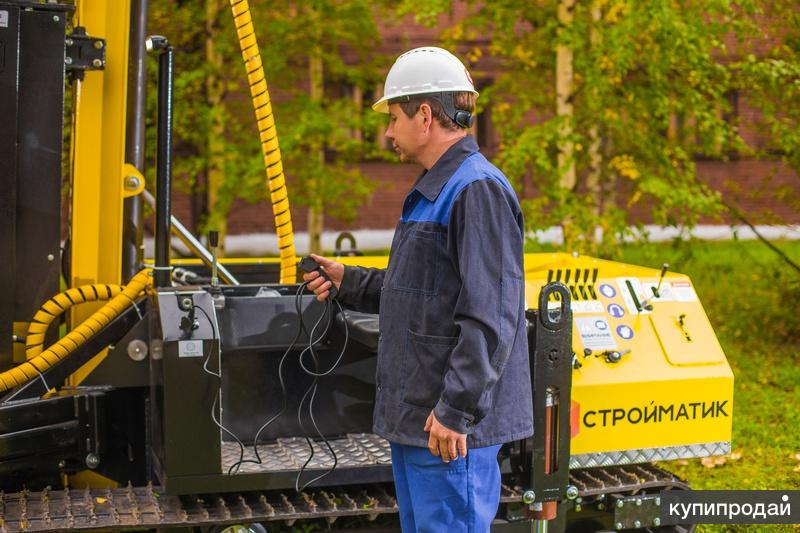

Механические способы более надежные. С помощью оборудования можно качественно погрузить трубы с соблюдением всех требований.

Если планируется строительство жилого здания, то устанавливать такой фундамент разрешают только механическим способом. Иначе не придется рассчитывать на устойчивость фундамента и прочность строения.

Для строительства частных домой обычно привлекают мини-экскаватор с дополнительной конструкцией, которая способствует погружению стволов на требуемую глубину. Поэтому такое оборудование незаменимо в процессе строительства жилого дома.

Во внутреннюю полость свай помещают бетон. Благодаря этому усиливается механическая жесткость трубы и снижается риск коррозии внутри элементов опоры.

С помощью бетонирования на треть увеличивается несущая способность ствола, фундамент становится более прочным, что позволяет добиться нужной устойчивости даже в непредвиденных ситуациях.

Заливают внутреннюю полость бетоном высокого качества. Заливку помещают на уровень меньше высоты подрезки для добавления сухой смеси. Это важная часть установки, так как во время просадки грунта выдавливается определенное количество жидкости, которая приведет к постепенному разрушению опор. Поэтому нужно применить смеси, которые впитают лишнюю воду.

После этого осуществляется монтаж фундамента из винтовых свай с обвязкой. Это пояс, создающий из всех опор одну систему. Благодаря этому нагрузка приходится равномерно на все элементы фундамента.

Выравнивание

После погружения винтовых свай необходимо провести их выравнивание по горизонтали. Для этого проводят устанавливают отметку и по ней подрезают все стволы. Если какой-то ствол короче необходимого размера, его предварительно наращивают: отрезают участок с технологическим отверстием и приваривают дополнительную трубу, которая добавит длины. После этого все элементы подрезают по одному уровню. В результате подрезки может открывать металл и отслаиваться немного защитного слоя, поэтому поврежденные участки обрабатывают полимерной краской.

При выборе краски следует отдавать предпочтение вариантам с влагоотталкивающими свойствами или воспользоваться битумной мастикой. Это обеспечит надежную защиту от коррозии и продлит срок службы свай.

Советы по установке

Как правильно установить свайно-винтовой фундамент следует выяснить до начала строительных работ, чтобы избежать ошибок и необходимости переделывать работу заново.

Чтобы поместить опоры на необходимую глубину, прибегают к использованию строительных машин или физической силе строителей.

Механический способ установки предпочтительней, так как вручную применить достаточно силы для достижения оптимальной глубины невозможно.

После установки отрезают верхнюю часть сваи, чтобы поравнять стволы. Для выставления уреза сваи по одному уровню, необходимо воспользоваться лазерным нивелиром.

Важно в ствол сваи заливать бетонный раствор. Он необходим не столько для усиления сваи, сколько для вытеснения из нее кислорода и предотвращения коррозии металла. Если не воспользоваться бетоном, то во время зимы внутрь опор попадет вода и их разорвет изнутри.

Во время работ необходимо соблюдать такие правила установки свайного фундамента:

1. В процессе заливки бетона следует оставить пустое пространство на несколько десятков сантиметров от верха. В него засыпают смесь из цемента и песка. Это позволяет избавиться от остатков влаги.
2. После того, как оголовки будут приварены, необходимо выполняют обвязку свай друг с другом. Для этих целей используют брусы и металлические профили.

В процессе установки фундамента можно допустить ряд ошибок. Самые распространенные из них:

1. Нельзя пытаться выкручивать сваи, чтобы поставить их на один уровень. Некоторые строители пытаются воспользоваться этим методом, но это приведет к разрыхлению уплотненного грунта и во время монтажа дома свая осядет на то расстояние, на которое была выкручена опора.
2. Часто, для облегчения работы сваю пытаются вкручивать в заранее приготовленную для этого яму. Это неправильный подход. Глубина такого отверстия должна быть не больше 30 см.

Свайно-винтовой фундамент с монтажом может обойтись в разные суммы. Цена зависит от оплаты труда рабочим, проводящих работы и стоимости материалов для строительства. Также возможны затраты на создание проекта на несущую конструкцию с геологическими и другими взысканиями. Основная трата денег уходит на материалы и расценку мастеров.

Этот вид фундамента популярен потому, что установить его можно быстро и просто, это не требует значительных денежных затрат, как в случае с другими вари антами фундамента. Но недостаток в том, что придется следить за состоянием металлических деталей, которые с годами могут ржаветь и разрушаться.

Если выбор пал на винтовые сваи, необходимо найти бригаду мастеров, обладающих достаточным опытом работы. В противном случае не удастся получить желаемый надежный и устойчивый фундамент, а стволы будут посажены неглубоко и здание долго не выстоит на подобном основании.

Также важно уделить больше внимания приобретению всех элементов конструкций. Делать это лучше у компаний-производителей. Опытный разработчик разбирается в особенностях монтажа свайно-винтового фундамента и поможет выбрать качественные элементы для основы, которая простоит долгие годы.

Установка свайного фундамента на сложных грунтах

• Свая устанавливается с учетом глубины промерзания грунта на уровень, где она набирает необходимую несущую способность.
• Соблюдается вертикальность установки ствола сваи — отклонение по вертикали не должно превышать 2°.
• Соблюдается минимальное отклонение по строительным осям.
• Ствол сваи после установки равномерно подрезается. Качественно привариваются оголовки и металлический каркас.
• Инструментальный контроль установки сваи.

Мы максимально используем именно машинное завинчивание, потому что машина не ленится и завинчивает всегда с необходимым крутящим моментом. Для того, чтобы наши клиенты смогли в этом убедиться, мы прибегаем к инструментальным методам контроля. Наша компания строжайшим образом контролирует процесс установки винтовых свай. Все бригады укомплектованы сотрудниками с многолетним опытом работы. Установка винтовых свай Астер осуществляется, если нет препятствий,механизированным способом. Преимущества такого монтажа в том, что винтовые сваи устанавливаются быстрее и более равномерно.

Одна из характеристик сваи Астер — быстрая и удобная установка, как механическим методом, так и ручным. Если задача заключается в том, чтобы только установить сваи, то для этого не требуется много времени и усилий. Если же необходимо произвести установку винтовых свай, соблюдая правильно всю технологию, учитывая сложности грунта, длину свай, вертикальность оси, то следует подойди к процессу ответственно, контролируя каждый этап.

В процессе обязательно должны контролироваться следующие моменты:

• Проведение и соблюдение разметки свайного поля (соблюдение допусков по отклонению от горизонтальной оси).
• Процесс завинчивания (винтовые сваи не должны закапываться, следует делать только приямок и дальше завинчивать сваю)
• Достижение необходимой несущей способности (инструментальные методы контроля).
• Достижение определенной вертикальности при монтаже сваи.
• На исполнительной схеме специалисты должны отметить с какими сваями при монтаже были сложности (для того, чтобы Вы смогли в дальнейшем отследить, как решили этот вопрос. Одно из первых мероприятий — это раскосины).
• Отдельная тема – это то, как Вам выполняют металлический каркас. Поскольку здесь делают сварочные работы, то следует посмотреть на сварной шов, и обратить внимание каким аппаратами это делается. Сварочные работы швеллера необходимо проводить с внешней и внутренней стороны.



Чтобы наши специалисты могли быстро сделать для Вас оценочный расчет стоимости, пожалуйста, заранее продумайте ответы на вопросы:

• удаленность от города;
• любая информация о грунте и ландшафте участка;
• материал, этажность и размер дома.

Метод установки свай | Промышленные ресурсы

Сваи являются неотъемлемой частью строительной отрасли. Они используются для обеспечения столь необходимой поддержки как постоянных, так и временных сооружений, включая здания, мосты и промышленные сооружения. Из-за своей полезности и простоты использования сваи стали довольно распространенным явлением как в строительной отрасли, так и за ее пределами.

Существуют различные типы свай, каждая из которых разработана для определенной цели. В то время как раньше сваи были ограничены одним из нескольких типов материалов, теперь можно построить сваи из целого ряда природных и искусственных материалов. Однако по сей день сваи, как правило, делают из одного из трех материалов: дерева, бетона или дерева.

Зачем нужны сваи?

Сваи чаще всего используются для поддержки и укрепления фундаментов. Они функционируют как боковая опора нагрузки и как тип опорной стены, способные как укрепить грунт, так и обеспечить устойчивость возводимой конструкции. Из-за этого сваи считаются необходимым компонентом современного строительства.

Как устанавливать сваи

Сваи устанавливаются различными способами, каждый из которых выбирается в зависимости от необходимости. Различные факторы, влияющие на то, какой тип сваи вам понадобится, и способы ее установки, могут включать:

• Глубина вашего раскопа
• Материал, из которого сделаны ваши сваи
• Угол, под которым забиваются сваи
• Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После оценки ваших потребностей вы сможете решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: перемещение или замена. Установка вытесняющих свай относится к методу забивания свай в землю без предварительного удаления грунта или другого материала. Установка сменной сваи относится к методу, при котором сначала выкапывается яма, в которую затем перемещается свая.

Преимущества и недостатки методов установки свай

Оба метода имеют свои преимущества и недостатки – например, вытесняющие сваи лучше всего использовать для проектов, где есть опасения по поводу возможных уровней возмущений. С другой стороны, вытесняющие сваи не могут проникать сквозь препятствия и поэтому не подходят для каменистой или иной проблемной местности. Запасные сваи, однако, гораздо более подходят для установки в труднопроходимой местности, но вызывают повышенное нарушение окружающей среды как во время, так и после завершения установки свай. Ваш выбор наиболее подходящего метода для вашего строительного проекта должен основываться на тщательной оценке не только типа почвы и окружающей среды, в которой вы работаете, но и конкретных требований вашего строительного проекта.

Методы установки вождения свай — Группа Стальной Стинг

Существует три системы вождения, которые применимы как к удержанию, так и к подшипникам:

• Воздействие вождения
• Vibrodriving
• Нажатие

. Приезд

.

Наиболее распространенной формой ударного забивания является отбойный молот, в котором для создания удара используется падающий груз, распространяющийся на вершину сваи забивным колпачком. Наиболее распространенной формой отбойного молота в настоящее время является гидравлический молот. Исторически использовались пневматические молоты и дизельные молоты, в которых для привода молота используется сила взрыва, однако, поскольку новые гидравлические молоты работают со значительно более высокой эффективностью и гораздо менее шумны, чем старые дизельные молоты, последние в настоящее время используются реже.

Виброзабивка

Осциллирующий привод крепится к верхней части сваи, чтобы вызывать вибрации в свае и уменьшать трение по сторонам сваи, что позволяет вводить сваю в землю с небольшими дополнительными усилиями. приложение силы.

Вдавливание (вдавливание)

Методы вдавливания заключаются в вдавливании свай в землю с использованием соседних свай для реакции. Это метод с низким уровнем шума и низкой вибрацией, что делает его подходящим для чувствительных участков. Существует два основных типа станков для прессования: «японские» станки, такие как Giken и Tosa, и станки для забивки панелей. Также были разработаны узлы для адаптации ведущих буровых установок к использованию методов прессования.

В японском методе используется буровая установка, которая перемещается вдоль линии свай без необходимости подъема краном каждой сваи по отдельности, что означает снижение требований к доступу. Машины часто предназначены для определенного общего размера сечения, поэтому важно, чтобы сечение сваи соответствовало методу забивки.

Установки для забивки/прессования панелей подходят в основном для установки в тяжелых глинах и требуют крана для перемещения домкратов от сваи к свае. В старых многоцилиндровых прессах также необходимо было прикручивать пластины к каждой свае, однако последние достижения устранили это требование.

Методы помощи при вождении

Методы помощи при вождении могут значительно улучшить возведение стены из шпунта. Струйное бурение и предварительная аугурация являются основными методами.

Струя воды подается к основанию шпунтовой сваи, что снижает трение.

Предварительное бурение означает использование шнека непрерывного действия для проникновения в землю вдоль линии сваи перед установкой шпунтовой сваи. При использовании этой техники почву следует разрыхлять только вдоль линии, а не удалять.

Оба метода изменяют свойства грунта на месте вокруг шпунтовых свай, и их влияние необходимо учитывать при проектировании. В частности, определения неблагоприятного грунта для определения β _D и β _B учитывают различные методы помощи при вождении, поскольку они влияют на поверхностное трение и межзамковое трение установленных шпунтовых свай. Необходимо также учитывать приемлемость этих методов по другим причинам, включая движение грунта и создание каналов для загрязнения.

Выбор метода

Некоторые грунтовые условия, особенно слоистые грунты, где зернистые отложения перекрывают глинистые отложения (или наоборот), могут лучше всего обрабатываться комбинацией методов. Доступны некоторые специализированные установки, которые могут обеспечивать более одного метода, хотя, как правило, потребуются разные буровые установки.

Методы установки шпунтовых свай

Существует два основных метода установки шпунтовых свай: «шаг и забивка» и «панельное забивание».

Шаг и забивка

При методе забивки и забивки сваи устанавливаются одна за другой. Это может привести к наклону вперед и забивке свай, если вертикальность строго не контролируется. Лучше контролировать это можно с помощью более современного оборудования. Вращение сваи вокруг своей вертикальной оси также является риском, так как во время забивки она удерживается только на одном замке.

Методы с шагом и забивкой лучше всего подходят для коротких свай, и это единственный метод, возможный при «японском» бесшумном забивном приводе. Сваи, частично установленные с использованием методов с шагом и забивкой, отличных от «японского» бесшумного прессования, обычно могут быть завершены с использованием панельной забивки, если это необходимо.

Забивка панелей

При забивке панелей намного проще контролировать вертикальность, поскольку перед забивкой несколько свай соединяются вместе. Группа свай поддерживается в направляющей раме, а затем забивается последовательно поэтапно. Этот метод может обеспечить установку более длинных свай в более сложном грунте, чем метод с шагом и забивкой. Недавние разработки в области многоцилиндровых прессов повысили доступность привода панелей методом прессования.

Методы установки несущих свай

Установка несущих свай является специализированной деятельностью, требующей значительных знаний и опыта работы со сваями и работы с молотами для достижения приемлемого размещения с заданными допусками положения и уровня.

Руководство по практическим ограничениям, которые могут быть достигнуты в положении и уровне для забивных стальных свай, можно получить в публикации FPS (Федерация специалистов по забивке свай) и в публикации TESPA (Техническая европейская ассоциация шпунтовых свай) «Установка стального листа». Руководство также включено в конце Спецификации ICE для свай и встроенных подпорных стен.

 Проектировщик должен обратиться к этим документам перед выполнением проекта, поскольку данные рекомендации часто влияют на детали соединений с наголовником сваи в конструкции.

 От согласования жесткости сваи с ударом молота и ожидаемого сопротивления грунта на площадке можно многое выиграть, чтобы добиться удовлетворительных проходимости и обеспечить достижение требуемой расчетной проходки.
