Свайный фундамент в Крыму — установка под ключ

Крымский завод винтовых свай «АМГруп» предлагает розничную, оптовую продажу и монтаж свайных фундаментов под любые виды объектов в Крыму.

За все время существования компании произведено и установлено более 60 000 свай и геошурупов на полуострове, и за его пределами.

Ваше имя

Ваш телефон

Ваш e-mail

Под какой объект необходим фундамент?

Сколько этажей планируется у строения?

В каком населенном пункте находится объект?

Какой на участке грунт?

Есть ли перепад высот на участке? Какой?

Возможен ли заезд спецтехники на участок?

Габаритный размер здания?

Я согласен на обработку персональных данных

Лучшее решение для горных районов  Крыма! На наших геошурупах возведено более 1000 домов!

Мы возвели множество простых, сложных, а иногда и уникальных объектов.

Наши винтовые сваи стоят в Севастополе, Симферополе, Феодосии, Керчи, Ялте, Алуште, Судаке, Коктебеле, Евпатории, Бахчисарае, Саках, Коктебеле, а также во множестве других крымских городов и поселков.

Свайный фундамент — технология, проверенная десятилетиями

В наше время — это отличная и недорогая альтернатива капитальным сооружениям, позволяющая за адекватные деньги получить полноценный и сразу же готовый к дальнейшему строительству фундамент буквально за несколько дней.

Свайные поля рассчитываются под индивидуальные характеристики здания, включая его материалы, габариты и вес. От этих параметров напрямую зависит количество, размер и диаметр необходимых опор.

После установки полость трубы засыпается цементно-песчаной смесью. Она предотвращает образование внутри трубы конденсата и уменьшает контакт стенок с кислородом, тем самым замедляя процессы коррозии.

Видео монтажа

Какие сваи для фундаментов производит наше предприятие?

Это толстостенные трубы из металла с лопастью на конце. Они имеют высокую несущую способность, позволяющую возводить даже дома в несколько этажей. Правильно рассчитанные и установленные лопастные винтовые сваи СВС обеспечат надежную и безопасную эксплуатацию на многие десятилетия.

Геошурупы

Это разновидность винтовой сваи с многовитковой лопастью на конце. Обладают повышенной проникающей способностью. Они предназначены для каменистых грунтов, где обычные лопастные сваи СВС невозможно вкрутить. Чаще всего применяются в районе Севастополя, Балаклавы и Ялты, где скалистый грунт не редкость.

Где применяются?

Имеют широкую область применения, используются как в частном, так и коммерческом строительстве. Благодаря высокой несущей способности винтовые опоры могут быть основанием для: домов из сип панелей и газобетона, заборов, ворот, бытовок и вагончиков, пирсов, причалов, террас, бань, пристроек, рекламных щитов, ЛЭП и т.

Актуально использование в местах с сильным перепадом высот и сложным рельефом, где строительство капитального фундамента проблематично. Скорость монтажа позволяет организовывать установку и сразу же после оперативно начинать возведение дома, так как свайным сооружениям не нужна усадка.

Что входит в монтаж свайно-винтового фундамента?

Заказывая установку винтовых свай в нашей компании вы получаете весь комплекс услуг под ключ. В стоимость монтажа входит вкручивание, обрезка по уровню, заполнение полости трубы специальным цементно-песчаным раствором и стыковка оголовка, если это необходимо.

Если необходимо, наши монтажники дополнительно установят ростверк, увеличивающий общую несущую способность конструкции. Металлические полосы (применятся профильная труба и уголок) связывают опоры друг с другом, создавая единую конструкцию, равномерно распределяющую нагрузку между сваями. Актуально на местах с нестабильным грунтом. (Стоимость изготовления ростверка оговаривается отдельно.

Преимущества

Невысокая стоимость

Итоговая цена на причал, изготовленный по свайно-винтовой технологии намного ниже, чем капитальное строение.

Скорость монтажа

Высокая скорость установки позволяет за несколько дней получить готовую конструкцию, готовую к использованию.

Не нужна специальная техника

Наша бригада имеет все необходимое, в том числе генератор. Это дает возможность ставить сваи в любой точке полуострова на любом расстоянии от цивилизации.

Почему заказывать свайный фундамент в Крыму стоит именно у нас?

Мы – компания с многолетним опытом в сфере установки свайных фундаментов на территории полуострова. Мы одни из первых в Крыму начали изготавливать и устанавливать свайные фундаменты под ключ. Наши установщики укомплектованы всем необходимым оборудованием, в том числе двумя бурильно-крановыми машинами и генератором.

• Мы завод-изготовитель с современным ЧПУ оборудованием.
• Производим и ставим сваи больше десяти лет.
• Наши винтовые сваи и геошурупы изготавливаются из высококачественного материала и соответствуют всем требованиям.
• Вся наша продукция имеет необходимые сертификаты, что гарантирует ее высокое качество и соответствие всем нормам.
• Все сваи, производимые нашей компанией покрываются специальным двухкомпонентным эпоксидным покрытием, гарантирующим защиту от окружающей среды и коррозии. Эпоксидная двухкомпонентная эмаль значительно увеличивает срок эксплуатации.

Как заказать свайный фундамент в нашей компании?

1. Звонок

Позвоните по телефону и получите подробную консультацию по стоимости и наличию. Наши специалисты с радостью вас проконсультируют по всем вопросам.

2.Пробное вкручивание

(если необходимо)
Если не удается определить тип грунта дистанционно, то на место выезжает бригада для осуществления пробного вкручивания.

Обговорив все детали дистанционно или на месте заключается договор с нашей компанией.

4. Монтаж

В удобное для вас время на место выезжает бригада установщиков. После завершения всех работ подписывается акт приема.

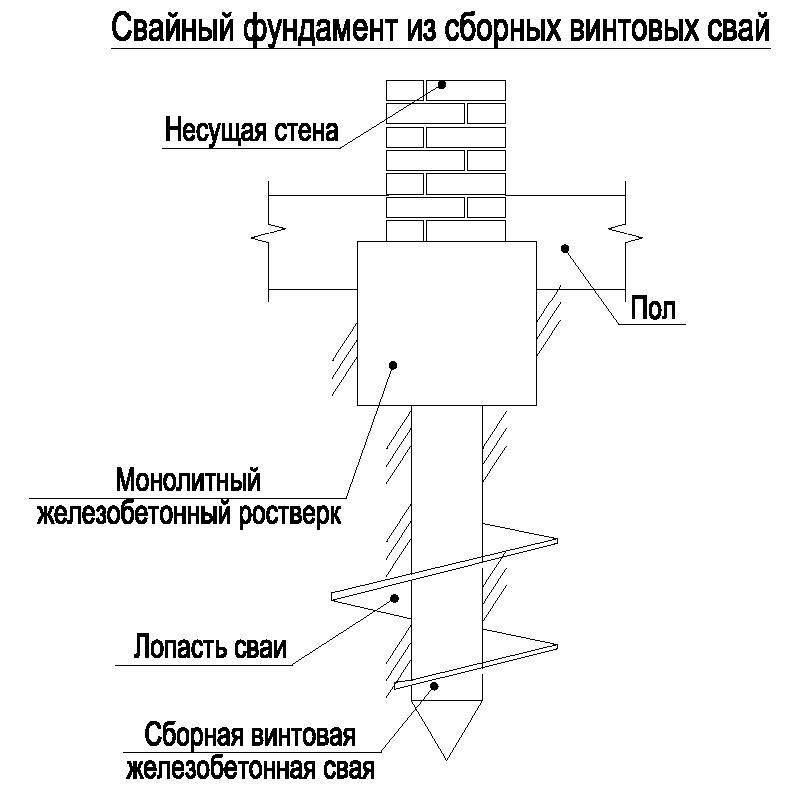

Свайно-винтовой фундамент

Винтовая свая: стальная труба с острым наконечником диаметром 108 мм и лопастью, диаметр которой 300 мм, толщина трубы 4 мм. Лопасть снижает давление, нагрузку сваи на грунт, препятствует выдергиванию сваи силами морозного пучения грунта — является основным элементом сваи, определяющим её надежность как опоры. Благодаря лопасти винтовая свая обеспечивает неподвижную точку опоры. Длина сваи от 2500 до 5000 мм и более (в зависимости от неровности участка, особенностей грунта). Вес сваи длиной 2,5 метра — 35 кг.

Несущая способность одной сваи в среднем 4-6 тонн. Вес двухэтажного дома площадью 150 м2 из SIP панелей около 20 тонн. А фундамент такого дома по СНиП 2.02.03-85 «Свайные фундаменты» рассчитывается на нагрузку порядка 70 тонн (с учетом нормативной эксплуатационной и снеговой нагрузки и коэффициента надежности по нагрузке). Таким образом, согласно СНиП для устройства фундамента достаточно 17 свай. Винтовые сваи закручивают с шагом 2-3 м, затем сваи обвязвываются деревянным брусом. Обычно под двухэтажный дом площадью 150 м2 ввинчивают около 25 свай. Поэтому винтовой фундамент для СИП дома получается «сверхнадежным» по несущей способности. Расчет и проектирование винтовых фундаментов осуществляется в соответствии с СП 50-102-2003 «Проектирование и устройство свайных фундаментов».

Работы по установке винтовых свай

Топосъемка. Перед тем, как начать работы по проектированию дома или параллельно с этим процессом, необходим выезд специалиста на участок. Задача: определить перепады высот участка при помощи невелира; осмотреть грунт и при необходимости назначить геологическое исследование пластов. Цель: определиться с длиной сваи. Если перепады высот велики или большой уклон – длина сваи увеличивается соответственно. Если на глубине 2-3м проходят грунтовые воды – наша задача пройти эти пласты и обеспечить неподвижность, устойчивость сваи.

Если верхний грунт слабый, если сваи высоко обрезаются над уровнем грунта, если здание похоже на башню (большая высота при малой площади основания), то может потребоваться усиление жесткости свайного фундамента дополнительными связями (стальным уголком, прямоугольной трубой и т.п.). На участке с большим уклоном, если сваи обрезаются высоко (норма 0,5 метра) и явно слабый верхний грунт (например, насыпной грунт, чернозем или торфяник), то обвязку металлом лучше заказать сразу.

Если грунт каменистый, илистые грунты текучей консистенции, глубокие торфяники – это те редкие случаи, когда монтировать свайно-винтовой фундамент не представляется возможным.

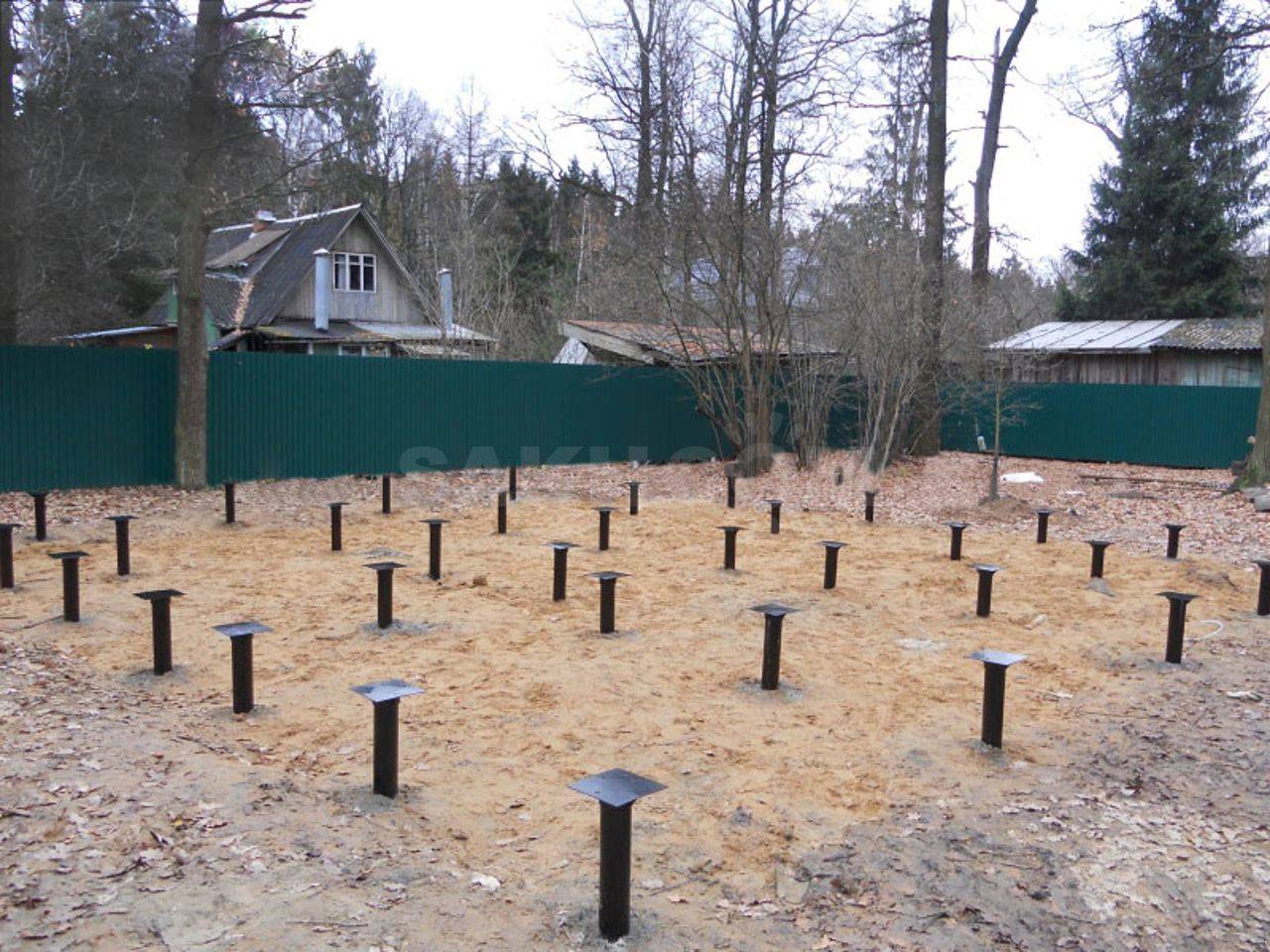

1. Разметка свайного поля. Клиент, заказавший проект дома, получает его в виде документа, который так и называется «проект дома». В проекте в обязательном порядке рассчитаны нагрузки на свайно-винтовой фундамент дома в соответствии с СНиП и СП. Раздел «План свайного поля» дает четкое указание специалистам: на каком расстоянии друг от друга и в каком порядке расположены сваи. Даны точные размеры между сваями и диагональ для того, чтобы не было ошибок при разметке и завинчивании свай. Это руководство к действию по разметке и завинчиванию свай непосредственно на участке. Разметка должна производиться максимально точно согласно Плану свайного поля Проекта.

2. Завинчивание свай спецтехникой или вручную. При помощи специальной техники — гидробур на базе экскаватора, ямобур (гидропривод на стреле крана) или вручную, постоянно контролируя точное местоположение сваи и вертикальное вхождение в грунт, происходит завинчивание свай.

3. Обрезка свай в проектный уровень. Проектом определяется длина каждой сваи в зависимости от уклона или неровности участка. И соответственно проекту производится обрезка свай.

4. Бетонирование стволов свай. Бетонирование защищает сваю от коррозии изнутри и дает дополнительную внутреннюю опору и соответственно прочность сваи и ее долговечность и надежность (много споров на эту тему: заливать или не заливать?)

5. Установка оголовков или ростверка из швеллера. Оголовок, площадка которого размером 250х250мм с отверстиями для крепления обвязочного бруса, одевается на сваю и приваривается. Приварка обеспечивает неподвижность оголовка относительно сваи. Нередко вместо обвязочного бруса используют в качестве ростверка металлический швеллер. Это дороже, но в несколько раз (с большим запасом – а надо ли?) повышает прочность и надежность фундамента.

Рассмотрим случаи, когда фундамент лучше сделать свайно-винтовым.

Прежде всего, это деревянные дома: из оцилиндрованного бревна, из клееного бруса; или дома из композиционных материалов, один из которых, так или иначе, имеет природу дерева: каркасные, дома из СИП панелей. Понятно, почему деревянные дома. Если идет соприкосновение с бетонным фундаментом деревянного перекрытия по всей поверхности, то естественный процесс гниения дерева неизбежен. В случае фундамента на винтовых сваях перекрытие касается металлических оголовков на площади 0,04м (одна свая) через гидроизоляционную прокладку. На всей остальной площади подполья происходит естественная вентиляция.

Неровный участок, участок на склоне горы, участок, который заливается водой по весне и многие подобные случаи – необходим монтаж свайно-винтового фундамента.

Монтаж в любое время года, в том числе зимой; быстрота возведения свайно-винтового фундамента – 1-2 (максимум) дня; Наращивание в любое время и в любом месте уже построенного дома; относительная дешевизна – все это неоспоримые преимущества фундамента на сваях.

Отделка цоколя

Фундамент на винтовых сваях обычно отделывается декоративными панелями и цокольным сайдингом

Необходимо оставлять зазор в 5-12 см между декоративной обшивкой и грунтом, чтобы при морозном пучении грунта отделка не повредилась.

Для вентиляции подпола в отделке цоколя делают продухи, закрывать которые не следует даже зимой. На температуру в подполье это влияет мало, поскольку перекрытие в СИП доме очень теплое

Методы забивки свай — Группа стальных свай

Существуют три системы забивки, которые применимы как для удерживающих, так и для несущих свай:

• ударная забивка
• вибрационная
• забивка

Ударное вождение

Наиболее распространенной формой ударного забивания является отбойный молот, в котором для создания удара используется падающий вес, распространяющийся на вершину сваи забивным колпачком. Наиболее распространенной формой отбойного молота в настоящее время является гидравлический молот. Исторически использовались пневматические молоты и дизельные молоты, в которых для привода молота используется сила взрыва, однако, поскольку новые гидравлические молоты работают со значительно более высокой эффективностью и гораздо менее шумны, чем старые дизельные молоты, последние в настоящее время используются реже.

Виброзабивка

Осциллирующий привод крепится к верхней части сваи, чтобы вызывать вибрации в свае и уменьшать трение по сторонам сваи, что позволяет вводить сваю в землю с небольшими дополнительными усилиями. приложение силы.

Вдавливание (вдавливание)

Методы вдавливания заключаются в вдавливании свай в землю с использованием соседних свай для реакции. Это метод с низким уровнем шума и низкой вибрацией, что делает его подходящим для чувствительных участков. Существует два основных типа станков для прессования: «японские» станки, такие как Giken и Tosa, и станки для забивки панелей. Также были разработаны узлы для адаптации ведущих буровых установок к использованию методов прессования.

В японском методе используется буровая установка, которая перемещается вдоль линии свай без необходимости подъема краном каждой сваи по отдельности, что означает снижение требований к доступу. Машины часто предназначены для определенного общего размера сечения, поэтому важно, чтобы сечение сваи соответствовало методу забивки.

Установки для забивки/прессования панелей подходят в основном для установки в тяжелых глинах и требуют крана для перемещения домкратов от сваи к свае. В старых многоцилиндровых прессах также необходимо было прикручивать пластины к каждой свае, однако последние достижения устранили это требование.

Методы помощи при вождении

Методы помощи при вождении могут значительно улучшить возведение стены из шпунта. Струйное бурение и предварительная аугурация являются основными методами.

Струя воды подается к основанию шпунтовой сваи, что снижает трение.

Предварительное бурение означает использование шнека непрерывного действия для проникновения в землю вдоль линии сваи перед установкой шпунтовой сваи. При использовании этой техники почву следует разрыхлять только вдоль линии, а не удалять.

Оба метода изменяют свойства грунта на месте вокруг шпунтовых свай, и их влияние необходимо учитывать при проектировании. В частности, определения неблагоприятного грунта для определения β _D и β _B учитывают различные методы помощи при вождении, поскольку они влияют на поверхностное трение и межзамковое трение установленных шпунтовых свай. Необходимо также учитывать приемлемость этих методов по другим причинам, включая движение грунта и создание каналов для загрязнения.

Выбор метода

Некоторые грунтовые условия, особенно слоистые грунты, где зернистые отложения перекрывают глинистые отложения (или наоборот), могут быть лучше обработаны комбинацией методов. Доступны некоторые специализированные установки, которые могут обеспечивать более одного метода, хотя, как правило, потребуются разные буровые установки.

Способы установки шпунтовых свай

Существует два основных метода забивки шпунтовых свай: «шаг и забивка» и «забивка панелью».

Шаг и забивка

При методе забивки и забивки сваи устанавливаются одна за другой. Это может привести к наклону вперед и забивке свай, если вертикальность строго не контролируется. Лучше контролировать это можно с помощью более современного оборудования. Вращение сваи вокруг своей вертикальной оси также является риском, так как во время забивки она удерживается только на одном замке.

Методы с шагом и забивкой лучше всего подходят для коротких свай, и это единственный метод, возможный при «японском» бесшумном забивном приводе. Сваи, частично установленные с использованием методов с шагом и забивкой, отличных от «японского» бесшумного прессования, обычно могут быть завершены с использованием панельной забивки, если это необходимо.

Забивка панелей

При забивке панелей гораздо проще контролировать вертикальность, поскольку перед забивкой несколько свай соединяются вместе. Группа свай поддерживается в направляющей раме, а затем забивается последовательно поэтапно. Этот метод может обеспечить установку более длинных свай в более сложном грунте, чем метод с шагом и забивкой. Недавние разработки в области многоцилиндровых прессов повысили доступность привода панелей методом прессования.

Методы установки несущих свай

Установка несущих свай является специализированной деятельностью, требующей значительных знаний и опыта работы со сваями и работы с молотами для достижения приемлемого размещения с заданными допусками положения и уровня.

Руководство по практическим ограничениям, которые могут быть достигнуты в положении и уровне для забивных стальных свай, можно получить в публикации FPS (Федерация специалистов по забивке свай) и в публикации TESPA (Техническая европейская ассоциация шпунтовых свай) «Установка стального листа». Руководство также включено в конце Спецификации ICE для свай и встроенных подпорных стен.

 Проектировщик должен обратиться к этим документам перед выполнением проекта, поскольку данные рекомендации часто влияют на детали соединений с наголовником сваи в конструкции.

 От согласования жесткости сваи с ударом молота и ожидаемого сопротивления грунта на площадке можно многое выиграть, чтобы добиться удовлетворительных проходимости и обеспечить достижение требуемой расчетной проходки.

Для несущих свай можно использовать те же способы установки, что и для шпунтовых свай, описанные выше.

Читать о допусках на установку стальных свай

Методы установки свайных фундаментов

Процедура и методы установки свайного фундамента так же важны, как и процесс проектирования. Свайные фундаменты можно монтировать с помощью свайного молота или механизированного бура. Во избежание повреждения свай методы установки и оборудование следует тщательно выбирать на этапе проектирования. При установке сваебойного молота необходимо учитывать следующие элементы: Размеры и вес сваи Сопротивление забивке, которое необходимо преодолеть для достижения проектного заглубления. Имеются пространство на площадке и высота над уровнем моря. Краны и их доступность В этом районе могут действовать ограничения по шуму.

Содержание

Забивка свай с помощью отбойного молотка

Забивка свай с помощью отбойного молотка Молот с весом вокруг сваи поднимается на нужную высоту в направляющей, а затем отпускается для удара по оголовку сваи. Это простой молот, который используется в сочетании с легкими рамами и тестовой забивкой свай, когда приносить паровой котел или компрессор на рабочую площадку для забивки небольшого количества свай неэкономично. Падающие молоты делятся на две категории: Паровые или пневматические молоты одинарного действия Сваебойные молоты двух действий Гигантский груз в виде цилиндра используется в паровых или пневматических системах однократного действия. Цилиндр поднимается вверх по неподвижному штоку с помощью пара или сжатого воздуха. В высшей точке хода или в нижней точке.

Для приведения в действие сваебойных молотов двойного действия можно использовать пар или сжатый воздух. Этот тип молота, который может быть установлен на вершине сваи с помощью направляющих ножек и направляется деревянным каркасом, не требует сваебойной рамы. Задние направляющие прикручены к молоту болтами для зацепления с лидерами при использовании со свайной рамой, и необходимы только короткие ножки-направляющие, чтобы молот не скользил относительно вершины сваи. Забивка шпунтовых свай в основном выполняется с помощью молотов двойного действия. Использование молота для забивания свай Молот используется для забивания свай. Вибрационные забивки свай Вибрационные молоты состоят из вращающихся в противоположных направлениях эксцентричных масс внутри корпуса, который крепится к оголовку сваи и обычно приводится в действие электричеством или гидравликой.

Методы бурения (неподвижные сваи)

Величина вибрации достаточна, чтобы разрушить поверхностное трение на поверхностях сваи. Песчаные или гравийные почвы идеально подходят для вибрационных процессов. Водоструйную очистку можно использовать для облегчения проникновения свай в песок или песчаный гравий. В твердых и жестких глинах или в любой почве, содержащей много крупной гальки, булыжников или валунов, этот подход имеет очень ограниченный эффект. Методы бурения (несмещаемые сваи) Система непрерывного шнека (CFA) состоит из мобильного базового держателя с полым шнеком, который вращается в земле на соответствующую глубину забивки. Бетон заливается через шнековый шнек по мере того, как он извлекается из земли для сооружения сваи.

Бур вращается в земле с помощью вращающегося гидравлического двигателя, установленного сверху, который работает на держателе, прикрепленном к мачте, и снабжен защитным колпачком на выпускном отверстии в основании центральной трубы. Когда шнек достигает необходимой глубины, в полый ствол закачивается высокоудобный бетон, и защитный кожух отделяется под давлением бетона. Грунт выгружается вертикально, когда шнек вытягивается, вращаясь в том же направлении, что и на этапе бурения, а свая строится путем заполнения бетоном. Очень важно, чтобы вращение шнека и поток бетона были синхронизированы в этой процедуре, чтобы предотвратить обрушение стенок отверстия.

Расширение

Это может привести к образованию пустот в бетоне, заполненных землей. Этот подход хорошо работает на мягком грунте и позволяет устанавливать широкий спектр буронабивных свай разного диаметра, которые могут проникать в самые разные грунты. Однако для правильной работы вращающегося шнека в почве не должно быть корней деревьев, булыжников и камней, и она должна быть самонесущей. Небольшое количество почвы выталкивается шнеком вверх во время работы, так что боковые напряжения в почве сохраняются, а образование пустот или чрезмерное рыхление почвы сведены к минимуму. Однако, если вращение и продвижение шнека не совпадают, земля будет удалена во время бурения, что может привести к обрушению стенки скважины.

Особенность буронабивных свай, которая иногда используется, чтобы позволить использовать несущую способность подходящих слоев за счет удлинения основания. Чтобы использовать этот подход, почва должна быть в состоянии стоять открытой и без поддержки. Глины, которые жесткие и твердые, такие как лондонская глина, идеальны. Инструмент для расширения устанавливается внутри прямой секции ствола сваи в закрытом положении, а затем расширяется в нижней части сваи, чтобы получился расширитель, показанный на рис. подрезка сваи. Методы устройства свайных фундаментов a Гидравлическое роторное буровое оборудование b Непрерывное бурение.

МЕТОД ЗАБИВАНИЯ СВАИ УДАРНЫМ МОЛОТОМ

Свайные фундаменты представляют собой более прочные конструкции, которые используются, когда площадка склонна к оседанию и имеет неглубокую несущую стратификацию, что требует передачи нагрузки на более глубокие слои за счет трения или концевой опоры. Конструкции защищены фундаментами, которые переносят вес на скальные или грунтовые слои с достаточной несущей способностью и правильными установочными качествами. Существует несколько различных типов фундаментов, каждый из которых имеет свой набор преимуществ. Методы свайного фундамента и процедуры развертывания одинаково важны для процесса проектирования. Свайные фундаменты можно устанавливать различными способами, в том числе: с помощью молотка для забивки свай; с помощью механического бура для бурения скважин; опытные и знающие лондонские подрядчики по забивке свай советуют осторожно выбирать инструменты и строительное оборудование.

Молоток, масса которого примерно равна массе сваи, поднимают в направляющей на нужную высоту, а затем отпускают для удара по верхнему концу сваи. При отправке парового котла или компрессора на строительную площадку для забивания относительно небольшого количества свай, это простой тип молота, который используется в сочетании с легкими блоками и забивкой проб. Молоты делятся на две категории: паровые или пневматические. Сваебойные молоты одностороннего действия Сваебойные молоты двухстороннего действия Массивная масса выводит из зацепления шток поршня в команде одностороннего действия или сжатого воздуха в форме цилиндра. В апогее действия или на меньшей высоте, определенной подрядчиками по укладке, пар отключается.

Забивка свай вибрацией

Вибромолоты часто приводятся в действие электричеством или гидравликой и состоят из коаксиальных вращающихся в противоположных направлениях необычных деталей, заключенных в оболочку, прикрепленную к оголовку сваи. Поверхностное трение определяется величиной колебаний на сторонах сваи.

Шнековый бур – это термин, используемый для описания (CFA) Оборудование представляет собой передвижной носитель фундамента с буром с полым стержнем, который перемещается в почве на требуемую глубину забивки. Когда сваю извлекают из земли, через летучий шнек пропускается бетон для ее создания. Шнек приводится в движение вращающимся гидравлическим двигателем, установленным сверху и воздействующим на установленную на мачте опору, которая оснащена защитным кожухом на выходе из основания центрального канала. Пустотный шток шнека используется для нагнетания высокофункционального бетона; после достижения необходимой глубины защитный колпак сразу же под давлением снимается с заливаемого бетона.
