Монтаж и установка свайно-винтового фундамента

В настоящее время установка свайно-винтового фундамента осуществляется работниками компании «ЛТЗ» с использованием новейших технологических методов, что делает весь фронт работ достаточно простым и быстрым в исполнении. Сам по себе монтаж фундамента на винтовых сваях является достаточно выгодным для заказчика мероприятием, которое позволяет в кратчайшие сроки получить качественное и максимально надежное основание под дальнейшую застройку на требуемом участке. При этом весь спектр работ по возведению фундамента с одинаковым успехом осуществляется на местности с любым типом грунта.

Таким образом, монтаж свайно-винтового фундамента имеет ряд существенных преимуществ, которые отличают его от прочих разновидностей подготовки и возведения фундаментов. К таким преимуществам можно отнести:

• Сравнительно невысокую стоимость проведения всего перечня требуемых работ. Это преимущество является одним из основных на сегодняшний день – цена винтово-свайного фундамента может быть на 30, а то и 65 процентов меньше бетонного решения.
• Относительно быстрый монтаж.
• Возможность успешного монтажа в любых условиях, будь то обводненная почва, труднодоступные земельные участки, заболоченный грунт и т. п.
• Долговечность — монтаж винтового фундамента предполагает последующую эксплуатацию постройки в течение 150 лет! А при условии, что свайные конструкции обрабатываются и покрываются специальными составами, здание может простоять на таком основании более двух столетий.
• Отсутствие необходимости в проведении предварительных земельных работ и задействовании спецтехники.
• Возможность монтажа в любую погоду и в любое время года.
• Отсутствие неблагоприятных сезонных воздействий на возведенный свайный фундамент.
• Обеспечение повышенных нагрузочно-прочностных характеристик объекта. Несущая способность имеет запас от 3 до 20 тонн. Также существует возможность повышения данных показателей путем увеличения диаметра свай и ее винтовых лопастей.
• Возможность пристройки дополнительных сооружений к существующей конструкции.
• Не нарушаемая целостность рельефа на участке и рабочего грунта.
• Возможность проведения последующих реставрационных и ремонтных работ.
• Готовность к началу строительства сразу же по окончании монтажа свайных конструкций.

Наша бригада обеспечит расчистку территории под застройку от снега самостоятельно. При этом заказчик обязательно будет предупрежден о том, что делать это самостоятельно ему не потребуется. В большинстве случаев самостоятельная уборка снега даже не рекомендована, поскольку при несоблюдении определенной технологии может иметь место глубокое промерзание грунта, что, естественно, нежелательно.

Позвоните нам: +7 (495) 128-64-06 или Закажите звонок

После очистки поля застройки будет произведена разметка свайного поля. Используя отбойные инструменты, наши специалисты удалят промерзший грунт и продолжат монтаж.

По окончании монтажа работники подрежут сваи под соответствие единому уровню. Далее вся конструкция будет залита раствором.

Предварительно наш специалист приедет на место, чтобы оценить состояние грунта и особенности участка, на котором будет осуществляться установка свайно-винтового фундамента.

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника. Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

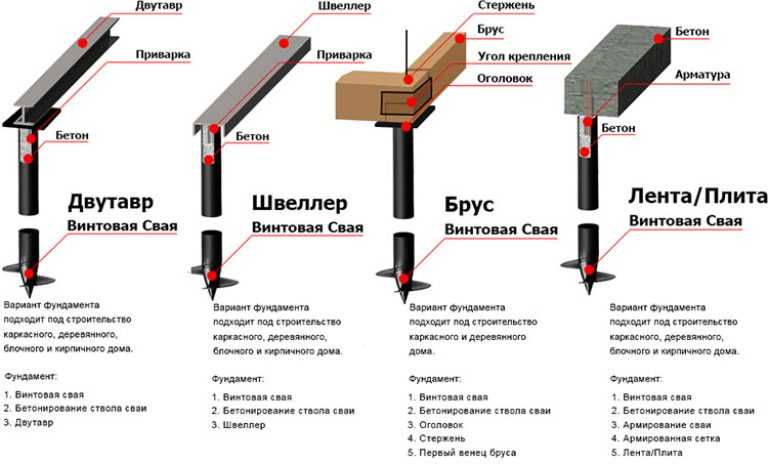

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Способы устройства свайных фундаментов

🕑 Время чтения: 1 минута

Процесс и способы устройства свайных фундаментов являются не менее важными факторами, чем процесс проектирования. Способы устройства свайного фундамента – свайным молотком и бурением механическим буром. Во избежание повреждений свай при проектировании следует тщательно выбирать методы установки и оборудование для установки. Если монтаж производить с помощью сваебойного молота, то необходимо учитывать следующие факторы:

• Размер и вес сваи
• Сопротивление движению, которое необходимо преодолеть для достижения расчетного проникновения
• Свободное пространство и запас на площадке
• Наличие кранов и
• Ограничения по шуму, которые могут действовать в данной местности.

Состав:

• Методы забивки свай (вытесняющие сваи)
  • Метод забивки свай с помощью ударного молота
  • Забивка свай с помощью вибрации
• Методы бурения (неподвижные сваи)
  • Непрерывный шнековый бур (CFA)
  • Рассверливание

Способы забивки свай можно разделить на следующие категории:

1. Падающий груз
2. Взрыв
3. Вибрация
4. Установка домкратом (только для микросвай)
5. Струйная установка

Молоток, вес которого примерно равен весу сваи, поднимают в направляющей на подходящую высоту и отпускают, чтобы ударить по оголовку сваи. Это простая форма молота, используемая в сочетании с легкими рамами и пробными сваями, когда может быть неэкономично привозить на площадку паровой котел или компрессор для забивки очень ограниченного количества свай. Существует два основных типа отбойных молотков:

• Паровые или пневматические молоты одностороннего действия
• Сваебойные молоты двойного действия

Пар одностороннего действия или сжатый воздух представляют собой массивный груз в виде цилиндра. Пар или сжатый воздух, поступающий в цилиндр, поднимает его вверх по неподвижному штоку поршня. В верхней точке хода или на меньшей высоте, которую может контролировать оператор, пар отключается и цилиндр свободно падает на ворсовый шлем. Сваебойные молоты двойного действия могут приводиться в действие паром или сжатым воздухом. Для этого типа молота не требуется сваебойная рама, которую можно прикрепить к верхней части сваи с помощью направляющих ножек, при этом свая направляется деревянным каркасом. При использовании со свайной рамой задние направляющие привинчиваются к молоту для зацепления с лидерами, и используются только короткие ножки-направляющие, чтобы предотвратить перемещение молота относительно вершины сваи. Молоты двойного действия используются в основном для забивания шпунтовых свай.

Рис. 1: Забивка свай с помощью молота

Вибрационные молоты обычно имеют электрический или гидравлический привод и состоят из эксцентриковых масс, вращающихся в противоположных направлениях внутри корпуса, прикрепленного к оголовку сваи. Амплитуда колебаний достаточна для разрушения поверхностного трения по бокам сваи. Вибрационные методы лучше всего подходят для песчаной или гравийной почвы. Гидродинамическая обработка : для облегчения проникновения свай в песок или песчано-гравийную смесь может применяться водоструйная обработка. Однако этот метод имеет очень ограниченный эффект в твердых и жестких глинах или любой почве, содержащей много крупного гравия, булыжника или валунов.

Оборудование состоит из подвижной базовой тележки, снабженной шнеком с полым стержнем, который закручивается в землю на необходимую глубину заделки пиллинга. Чтобы сформировать сваю, бетон заливается через шнековый шнек по мере того, как он извлекается из земли. Шнек оснащен защитным колпачком на выпускном отверстии в основании центральной трубы и вращается в земле вращающимся гидравлическим двигателем, установленным сверху, который работает на держателе, прикрепленном к мачте. При достижении необходимой глубины через полый шток шнека закачивается высокоудобный бетон, и под давлением бетона защитный колпак снимается. При вращении шнека в том же направлении, что и на этапе бурения, порода выбрасывается вертикально по мере того, как шнек выдвигается, и свая формируется путем заполнения бетоном. В этом процессе важно, чтобы вращение шнека и поток бетона были согласованы, чтобы избежать обрушения стенок отверстия над бетоном на нижнем пролете шнека. Это может привести к образованию пустот, заполненных грунтом в бетоне. Метод особенно эффективен на слабых грунтах и ​​позволяет устанавливать различные буронабивные сваи различного диаметра, способные проникать во множество грунтовых условий. Тем не менее, для успешной работы роторного шнека почва должна быть достаточно свободной от корней деревьев, булыжников и валунов и должна быть самонесущей. Во время работы шнеком поднимается вверх небольшое количество почвы, что поддерживает боковые напряжения в почве и сводит к минимуму образование пустот или чрезмерное рыхление почвы. Однако, если вращение шнека и продвижение шнека не совпадают, что приводит к удалению грунта во время бурения, что может привести к обрушению стенки скважины.

Рис. 2: Непрерывный шнековый процесс

Особенность буронабивных свай, которая иногда используется для того, чтобы использовать несущую способность подходящих слоев за счет увеличенного основания. Почва должна быть способна стоять открытой без поддержки, чтобы использовать эту технику. Жесткие и твердые глины, такие как лондонская глина, идеальны. В закрытом положении расширитель устанавливается внутри прямого участка ствола сваи, а затем расширяется в нижней части сваи, образуя расширитель, показанный на рис. 3. Обычно после установки и перед заливкой бетона человек, несущий клетку, опускается и осматривается ствол и нижняя часть сваи. Рисунок 3: а) Гидравлическое роторное буровое оборудование б) Шнековый бур непрерывного действия, в) инструмент для расширения в открытом положении

Этапы строительства свайного фундамента моста

под редакцией Редакция | ⛰Геотехническая инженерия

Вы знаете, что целью фундамента является передача нагрузки на почву. Фонды делают эту работу за нас. Но когда грунт под зданием не обладает хорошей прочностью, нормальное основание выходит из строя. Тогда мы обычно используем свайный фундамент.

Сваи опускаются ниже и находят прочный слой почвы. Он также использует поверхностное трение для улучшения несущей способности. Это также дает ограничивающий эффект для почвы. Следовательно, увеличивается прочность почвы.

Какие этапы свайного строительства

Свая востребована в качестве глубокого фундамента для различных сооружений. Для моста мы обычно отливаем опору моста над свайным фундаментом. Он поддерживает нагрузку за счет трения кожи и сопротивления торцевой опоры. Различные типы свай классифицируются в зависимости от материала, типа нагрузки и типа сопротивления. В этой статье мы поговорим о монолитном бетонном строительстве. Выделяют следующие этапы возведения бетонных свай,

• Маркировка
• Вставка корпуса
• бурение бурового отверстия
• Очистка нижнего
• Вставка клетки для усиленной
• Concreding
• Центр
70008 70008 70008 70007. 70008 70008 70007.
• бетонирование оголовка сваи

Читайте также: конструкция сваи, проверка качества бетона, показатели свойств грунта, инфильтрация

Обозначение

В первую очередь пытаемся выровнять сверлильный станок по центральной метке. После выравнивания мы обычно проверяем уровень по ватерпасу. Этот процесс поддерживает прямолинейность отверстия.

Вставка кожуха

После отметки точки сначала вставляем кожух. Эта обсадная труба поддерживает стенку скважины. Теперь, после этого процесса, мы можем начать бурение скважины.

Бурение скважины

Мы используем роторную буровую установку для бурения скважины, как правило, диаметром 1,2 м в случае опоры моста. В этом процессе мы продолжаем подавать бентонитовый раствор. Это решение удерживает стену на месте и предотвращает ее падение. Перед бурением мы обычно проводим тест на плотность бентонита, который должен быть около 1,9.0003

После процесса бурения производим очистку скважины. Этот процесс делает бетон более эффективным.

Армирующий каркас необходимо вставить вертикально в отверстие. Это очень критическая операция. Так как вес арматурного каркаса выше, и мы должны поддерживать правильное расстояние между арматурой и стенкой скважины.

Бетонирование сваи

Бетонирование осуществляется методом трем труб. Труба Треми показана на рис. Бетонирование производят от дна ямы. Поскольку бетон тяжелее воды в бетоне, он оседает. По мере бетонирования загрязненная вода начинает подниматься и, наконец, выходит из верхней части скважины 9.0165 . Минимальная марка бетона – М25, осадка – от 110 до 140 мм.

Откалывание

После бетонирования даем ему высохнуть в течение 28 дней. После достаточного периода отверждения бетонная свая готова до уровня земли. Теперь копаем до уровня отсечки. Обычно мы откалываем весь бетон выше этого уровня. Мы называем этот процесс дроблением бетона. Весь бетон выше уровня отсечки сколот; там остается только усиление.

Уровень

После откалывания бетона до уровня среза мы обычно выравниваем поверхность. После выравнивания поверхности мы обычно производим простой цементный бетон. Сверху заливаем бетон PCC.

Как было сказано в предыдущем пункте, на РСС укладывается арматура для оголовка сваи. Предусмотрена вся верхняя, нижняя, боковая арматура согласно чертежу.

Центровка

После армирования оголовка обычно выясняем центр оголовка и делаем усиление опоры моста.

Бетонирование оголовка сваи

После этого процесса заливаем оголовок. После бетонирования мы даем ему высохнуть. Затем приступайте к отливке опоры моста.
