Монтаж свайно-винтового фундамента своими руками: технология и советы

Содержание статьи:

1. Что такое свайно-винтовой фундамент
2. Расчет и подготовительные работы
3. Глубина заложения свайно-винтового фундамента
4. Монтаж винтовых свай
5. Советы по монтажу

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

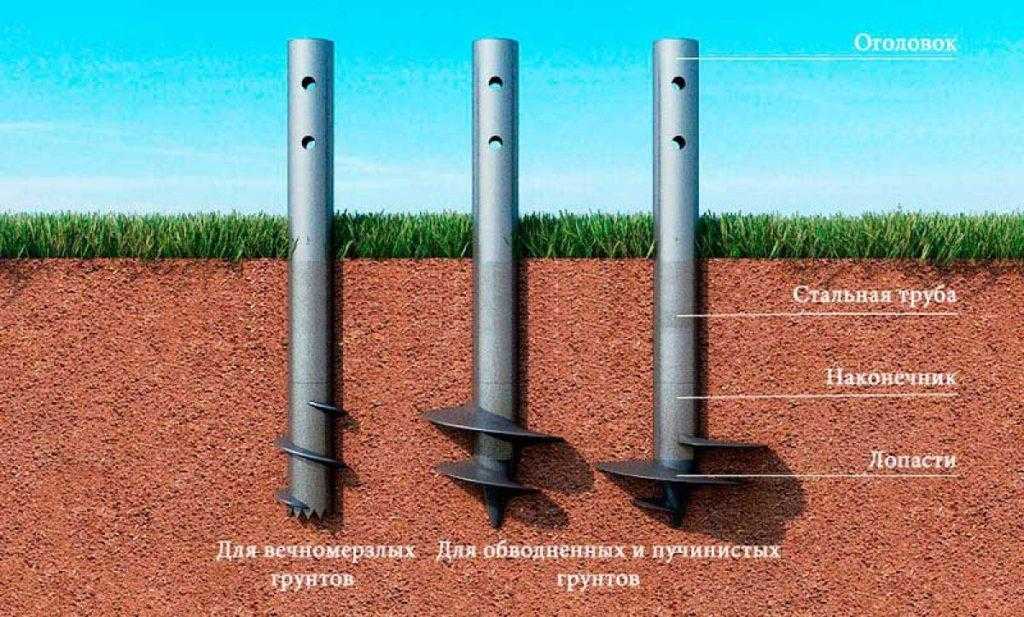

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

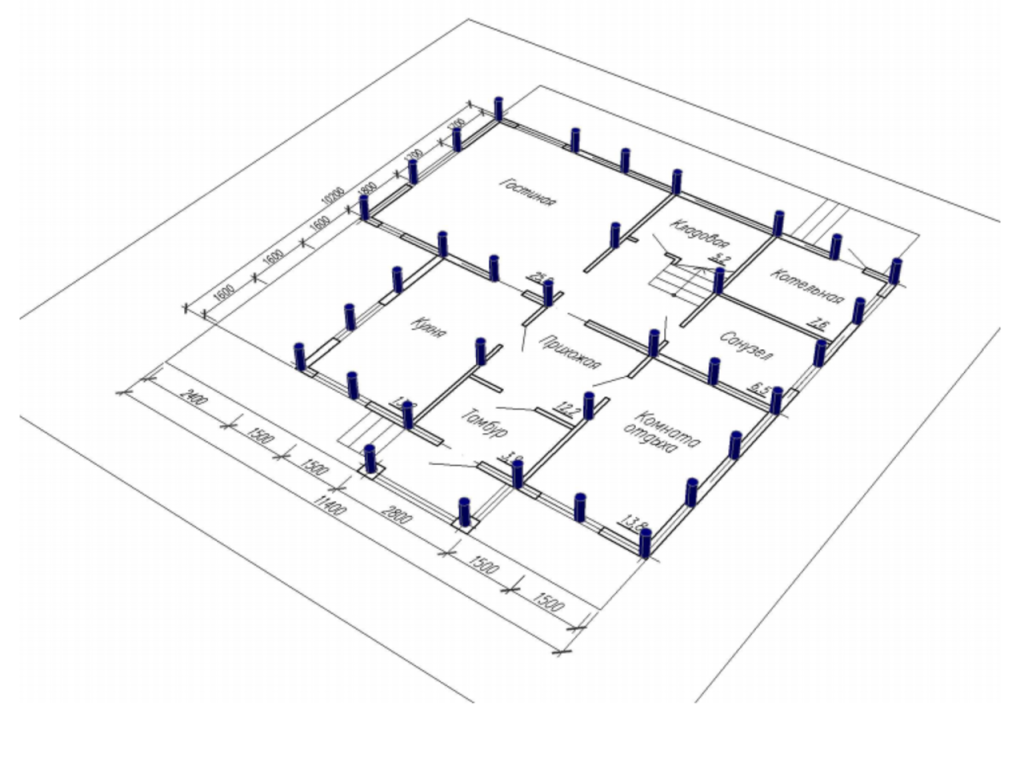

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

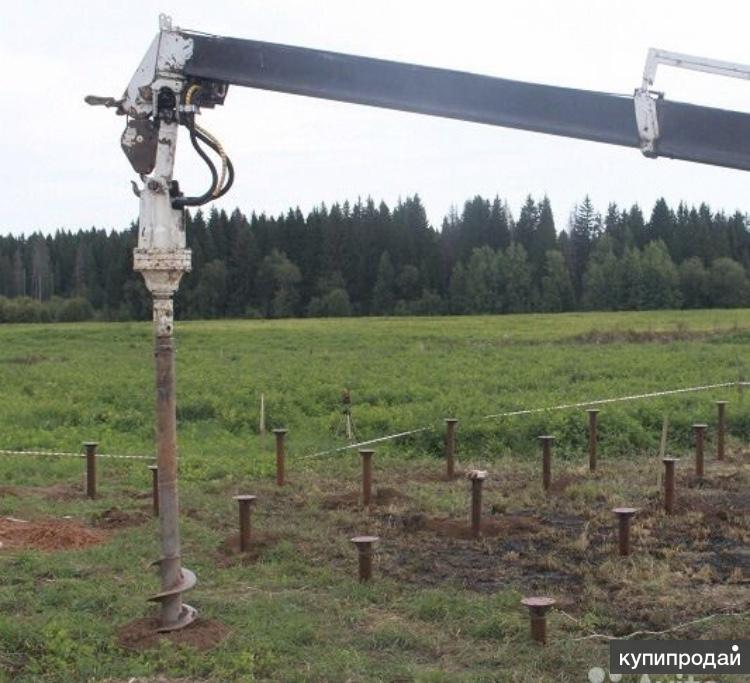

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

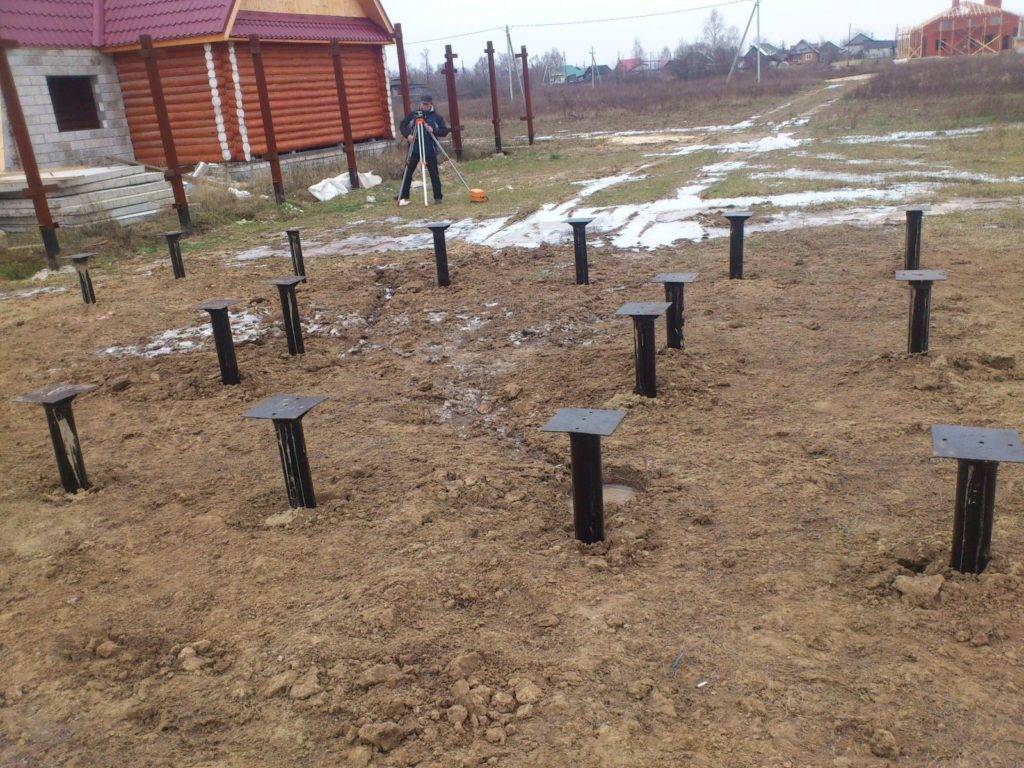

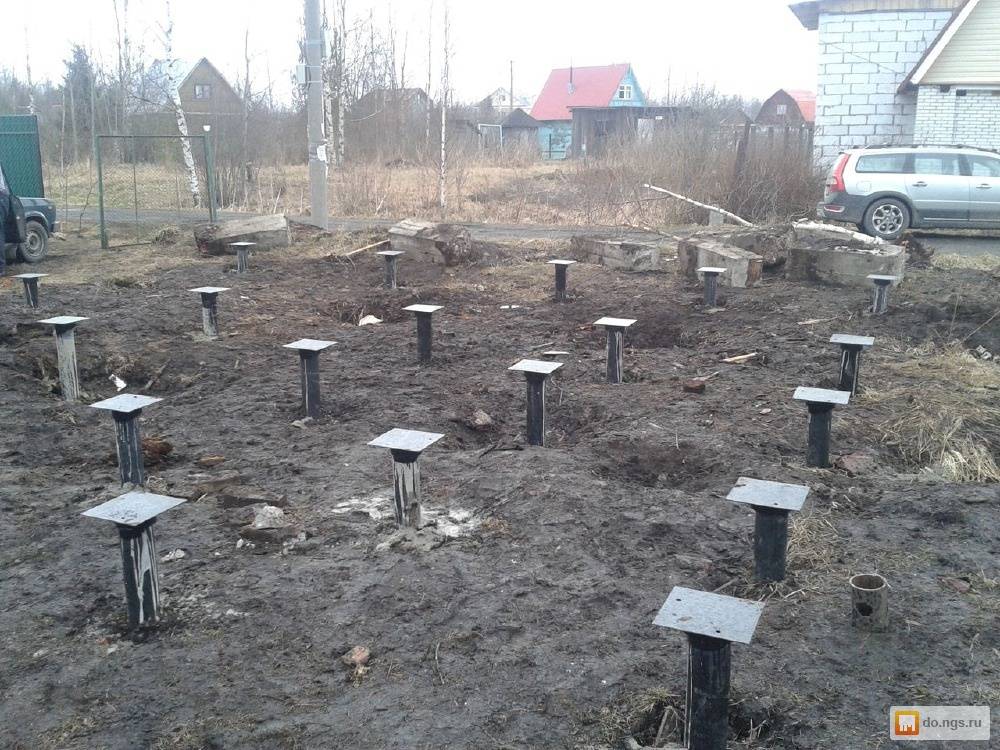

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

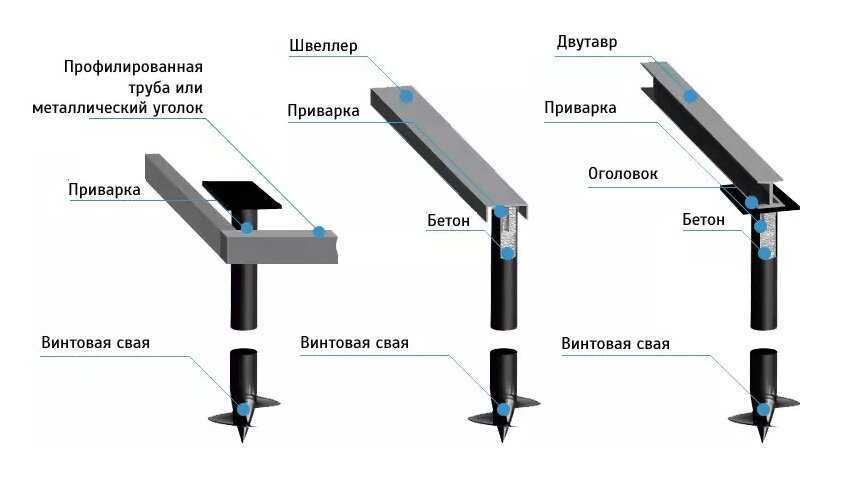

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

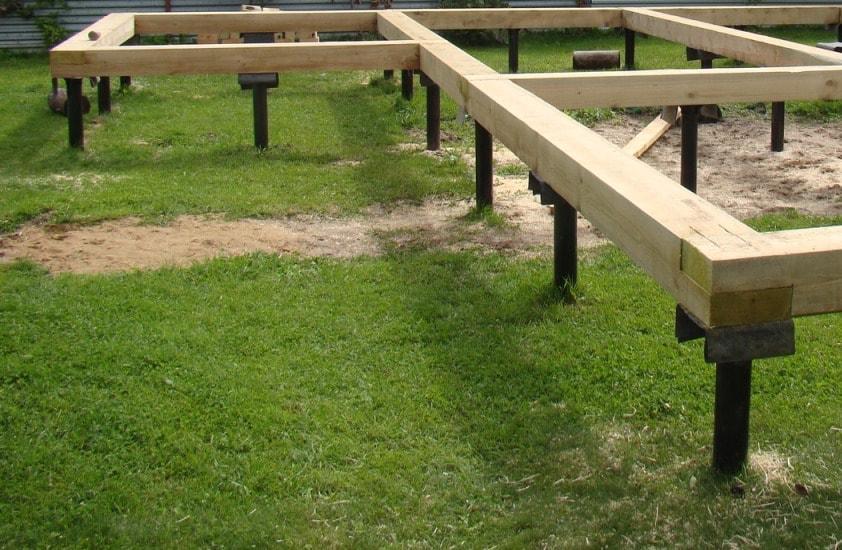

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Монтаж и установка свайно-винтового фундамента

В настоящее время установка свайно-винтового фундамента осуществляется работниками компании «ЛТЗ» с использованием новейших технологических методов, что делает весь фронт работ достаточно простым и быстрым в исполнении. Сам по себе монтаж фундамента на винтовых сваях является достаточно выгодным для заказчика мероприятием, которое позволяет в кратчайшие сроки получить качественное и максимально надежное основание под дальнейшую застройку на требуемом участке. При этом весь спектр работ по возведению фундамента с одинаковым успехом осуществляется на местности с любым типом грунта.

Таким образом, монтаж свайно-винтового фундамента имеет ряд существенных преимуществ, которые отличают его от прочих разновидностей подготовки и возведения фундаментов. К таким преимуществам можно отнести:

• Сравнительно невысокую стоимость проведения всего перечня требуемых работ. Это преимущество является одним из основных на сегодняшний день – цена винтово-свайного фундамента может быть на 30, а то и 65 процентов меньше бетонного решения.
• Относительно быстрый монтаж.
• Возможность успешного монтажа в любых условиях, будь то обводненная почва, труднодоступные земельные участки, заболоченный грунт и т. п.
• Долговечность — монтаж винтового фундамента предполагает последующую эксплуатацию постройки в течение 150 лет! А при условии, что свайные конструкции обрабатываются и покрываются специальными составами, здание может простоять на таком основании более двух столетий.
• Отсутствие необходимости в проведении предварительных земельных работ и задействовании спецтехники.
• Возможность монтажа в любую погоду и в любое время года.
• Отсутствие неблагоприятных сезонных воздействий на возведенный свайный фундамент.
• Обеспечение повышенных нагрузочно-прочностных характеристик объекта. Несущая способность имеет запас от 3 до 20 тонн. Также существует возможность повышения данных показателей путем увеличения диаметра свай и ее винтовых лопастей.
• Возможность пристройки дополнительных сооружений к существующей конструкции.
• Не нарушаемая целостность рельефа на участке и рабочего грунта.
• Возможность проведения последующих реставрационных и ремонтных работ.
• Готовность к началу строительства сразу же по окончании монтажа свайных конструкций.

Наша бригада обеспечит расчистку территории под застройку от снега самостоятельно. При этом заказчик обязательно будет предупрежден о том, что делать это самостоятельно ему не потребуется. В большинстве случаев самостоятельная уборка снега даже не рекомендована, поскольку при несоблюдении определенной технологии может иметь место глубокое промерзание грунта, что, естественно, нежелательно.

Позвоните нам: +7 (495) 128-64-06 или Закажите звонок

После очистки поля застройки будет произведена разметка свайного поля. Используя отбойные инструменты, наши специалисты удалят промерзший грунт и продолжат монтаж.

По окончании монтажа работники подрежут сваи под соответствие единому уровню. Далее вся конструкция будет залита раствором.

Предварительно наш специалист приедет на место, чтобы оценить состояние грунта и особенности участка, на котором будет осуществляться установка свайно-винтового фундамента.

Способы устройства свайных фундаментов

🕑 Время чтения: 1 минута

Процесс и способы устройства свайных фундаментов являются не менее важными факторами, чем процесс проектирования. Способы устройства свайного фундамента – свайным молотком и бурением механическим буром. Во избежание повреждений свай при проектировании следует тщательно выбирать методы установки и оборудование для установки. Если монтаж производить с помощью сваебойного молота, то необходимо учитывать следующие факторы:

• Размер и вес сваи
• Сопротивление движению, которое необходимо преодолеть для достижения расчетного проникновения
• Свободное пространство и запас на площадке
• Наличие кранов и
• Ограничения по шуму, которые могут действовать в данной местности.

Состав:

• Методы забивки свай (вытесняющие сваи)
  • Метод забивки свай с помощью ударного молота
  • Забивка свай с помощью вибрации
• Методы бурения (неподвижные сваи)
  • Непрерывный шнековый бур (CFA)
  • Рассверливание

Способы забивки свай можно разделить на следующие категории:

1. Падающий груз
2. Взрыв
3. Вибрация
4. Установка домкратом (только для микросвай)
5. Струйная установка

Молоток, вес которого примерно равен весу сваи, поднимают в направляющей на подходящую высоту и отпускают, чтобы ударить по оголовку сваи. Это простая форма молота, используемая в сочетании с легкими рамами и пробными сваями, когда может быть неэкономично привозить на площадку паровой котел или компрессор для забивки очень ограниченного количества свай. Существует два основных типа отбойных молотков:

• Паровые или пневматические молоты одностороннего действия
• Сваебойные молоты двойного действия

Пар одностороннего действия или сжатый воздух представляют собой массивный груз в виде цилиндра. Пар или сжатый воздух, поступающий в цилиндр, поднимает его вверх по неподвижному штоку поршня. В верхней точке хода или на меньшей высоте, которую может контролировать оператор, пар отключается и цилиндр свободно падает на ворсовый шлем. Сваебойные молоты двойного действия могут приводиться в действие паром или сжатым воздухом. Для этого типа молота не требуется сваебойная рама, которую можно прикрепить к верхней части сваи с помощью направляющих ножек, при этом свая направляется деревянным каркасом. При использовании со свайной рамой задние направляющие привинчиваются к молоту для зацепления с лидерами, и используются только короткие ножки-направляющие, чтобы предотвратить перемещение молота относительно вершины сваи. Молоты двойного действия используются в основном для забивания шпунтовых свай.

Рис. 1: Забивка свай с помощью молота

Вибрационные молоты обычно имеют электрический или гидравлический привод и состоят из эксцентриковых масс, вращающихся в противоположных направлениях внутри корпуса, прикрепленного к оголовку сваи. Амплитуда колебаний достаточна для разрушения поверхностного трения по бокам сваи. Вибрационные методы лучше всего подходят для песчаной или гравийной почвы. Гидродинамическая обработка : для облегчения проникновения свай в песок или песчано-гравийную смесь может применяться водоструйная обработка. Однако этот метод имеет очень ограниченный эффект в твердых и жестких глинах или любой почве, содержащей много крупного гравия, булыжника или валунов.

Оборудование состоит из подвижной базовой тележки, снабженной шнеком с полым стержнем, который закручивается в землю на необходимую глубину заделки пиллинга. Чтобы сформировать сваю, бетон заливается через шнековый шнек по мере того, как он извлекается из земли. Шнек оснащен защитным колпачком на выпускном отверстии в основании центральной трубы и вращается в земле вращающимся гидравлическим двигателем, установленным сверху, который работает на держателе, прикрепленном к мачте. При достижении необходимой глубины через полый шток шнека закачивается высокоудобный бетон, и под давлением бетона защитный колпак снимается. При вращении шнека в том же направлении, что и на этапе бурения, порода выбрасывается вертикально по мере того, как шнек выдвигается, и свая формируется путем заполнения бетоном. В этом процессе важно, чтобы вращение шнека и поток бетона были согласованы, чтобы избежать обрушения стенок отверстия над бетоном на нижнем пролете шнека. Это может привести к образованию пустот, заполненных грунтом в бетоне. Метод особенно эффективен на слабых грунтах и ​​позволяет устанавливать различные буронабивные сваи различного диаметра, способные проникать во множество грунтовых условий. Тем не менее, для успешной работы роторного шнека почва должна быть достаточно свободной от корней деревьев, булыжников и валунов и должна быть самонесущей. Во время работы шнеком поднимается вверх небольшое количество почвы, что поддерживает боковые напряжения в почве и сводит к минимуму образование пустот или чрезмерное рыхление почвы. Однако, если вращение шнека и продвижение шнека не совпадают, что приводит к удалению грунта во время бурения, что может привести к обрушению стенки скважины.

Рис. 2: Непрерывный шнековый процесс

Особенность буронабивных свай, которая иногда используется для того, чтобы использовать несущую способность подходящих слоев за счет увеличенного основания. Почва должна быть способна стоять открытой без поддержки, чтобы использовать эту технику. Жесткие и твердые глины, такие как лондонская глина, идеальны. В закрытом положении расширитель устанавливается внутри прямого участка ствола сваи, а затем расширяется в нижней части сваи, образуя расширитель, показанный на рис. 3. Обычно после установки и перед заливкой бетона человек, несущий клетку, опускается и осматривается ствол и нижняя часть сваи. Рисунок 3: а) Гидравлическое роторное буровое оборудование б) Шнековый бур непрерывного действия, в) инструмент для расширения в открытом положении

Системы инженерных свайных фундаментов для ремонта, нового строительства — Alpine Engineering

Alpine Engineering работает над творческими решениями для нового строительства и модернизации существующих фундаментов с использованием различных типов свай. Существует множество свай, и в каждом случае для конструкции лучше подходят разные варианты. Пожалуйста, проконсультируйтесь с вашей местной геотехнической и инженерной компанией, чтобы определить, какая система глубокого заложения подходит для вашего применения.

Этот проект требовал ремонта существующего фундамента, потому что он был построен несколько десятилетий назад на глубокой неподходящей насыпи. В доме были признаки значительной осадки, которые можно было увидеть в наклонных полах, неровных оконных проемах и больших трещинах в существующем фундаменте. Большую часть свай удалось установить внутри подвала, что свело к минимуму шум в соседних домах. Для этого типа установки использовался пневматический молот для забивания стальной трубы в мягкий грунт. Молотом управляла команда из двух человек, и он был достаточно мал, чтобы поместиться в ограниченном пространстве. Установка сваи на гусеничном ходу в этой ситуации была невозможна.

Арматурная сталь, используемая для соединения сваи с бетонным оголовком сваи и существующим фундаментом.

Оцинкованная стальная труба, пробитая через неподходящий грунт, использовалась для стабилизации осыпающегося бетонного фундамента. Компания Alpine Engineering была привлечена к участию в проекте после того, как генеральный подрядчик обнаружил проблемы с фундаментом во время простого проекта реконструкции дома. Alpine Engineering с командой, в которую входили MTC и Foundation Restoration, разработали план стабилизации дома на месте. На этом фото сваи предназначены для установки внутри стены подвала и прикреплены к существующему бетону с помощью эпоксидной смолы. Затем была добавлена ​​арматурная сталь, чтобы обеспечить соединение между стальной трубой, существующей бетонной стеной и новой бетонной крышкой сваи.

Штыревая свая на изолированном фундаменте

Стальная свая, используемая для подпирания изолированного фундамента.

Стальная свая

В этой ситуации одна свая была забита через неподходящий материал наполнителя для стабилизации существующего изолированного блочного фундамента. Позже свая была обрезана до нужной высоты, и был добавлен наголовник сваи, а затем привязан к основному основанию дома с помощью простого элемента натяжения балки. Часть существующего грунта под старой подушкой была выкопана таким образом, чтобы можно было уложить новый бетон под существующее основание, чтобы обеспечить передачу нагрузки на новую сваю.

Восстановление фундамента с установкой оцинкованной трубы с помощью пневмомолота.

Для этого проекта пристройки к дому в Беллингеме были выбраны винтовые сваи машинной установки, также известные как винтовые сваи. Эти типы свай могут иметь более высокую осевую нагрузку, чем обычные штифтовые сваи, поскольку они имеют спиральную форму и, как правило, больший диаметр ствола. При наличии места и подходящего типа почвы система этого типа экономична и обеспечивает длительную работу, гарантируя, что поддерживаемая конструкция будет поддерживаться в течение нескольких поколений. GoliathTech предоставила свайную систему и установку для проекта. Компания Alpine Engineering предоставила критерии нагрузки и параметры свай, необходимые для поддержки вышеописанной конструкции. Очень важно проконсультироваться с консультантом по геотехнике, чтобы определить, подходит ли тип грунта для этого типа свайной системы. Обычно грунты с большим количеством булыжников могут затруднить установку винтовой сваи.

Установка винтовых свай от GoliathTech

Установка винтовых свай

Гусеничная машина с гидравлическим приспособлением используется для забивки винтовых свай. Сваи состоят из секций по 7 футов и при необходимости соединяются для увеличения длины. Запатентованная система GoliathTech использует опубликованные диаграммы нагрузки для определения осевой нагрузки. Установленная производительность документируется отмеченным гидравлическим давлением во время установки. В этой ситуации мы смогли достичь осевой нагрузки от 10 000 до 15 000 фунтов на каждую сваю.

Соединение в оголовке сваи

Соединение в оголовке сваи, готовое к установке арматурной стали для соединения балки с бетонным покрытием.

Оголовки свай, соединенные с вершиной сваи

Бетон низкой прочности укладывается вокруг вершины колонны свай в качестве дополнительной меры для поперечной устойчивости свайной системы.
