Стропильная система – это несущий каркас скатной крыши, обеспечивающий восприятие всех действующих на кровлю нагрузок (ветровой, снеговой, собственного веса крыши) и их передачу на капитальные стены здания, а через них – на фундамент.Описание системы следует начинать, естественно, с её главного её элемента – стропила.Стропило илистропильная нога – наклонная кровельная балка, представляющая основу для крепления кровельного покрытия и определяющая угол наклона крыши. Кроместропильная система двускатной крыши встречаются такжетрёхскатные стропильные схемы, вальмовые и полувальмовые (стропильная система четырехскатной крыши),стропильная система мансардной крыши, шатровые и комбинированные. В «скелет» стропильной системы входят такие основные элементы как коньковый брус, мауэрлат, центральные стойки, балки перекрытия, а также множество дополнительных деталей, служащих для распределения усилий: дополнительные стойки-опоры, подкосы, затяжки, лежни, шпренгеля и т.
Выбор типа стропил производится на основании анализа исходных данных для строительства:
- Размеры и конфигурация строения;
- Расположение капитальных стен и величина пролёта;
- Наличие внутренних стен;
- Тип чердачного перекрытия.
В зависимости от этого выбирают стропильную схему снаслонными иливисячимистропилами.
Стропильная система с наслонными стропилами
Если в здании имеется внутренняя стена, то выбираютнаслонные стропила. Своим нижним концом они опираются намауэрлат –опорный брус, закреплённый по верху наружных стен. Верх стропильных ног крепят к
Монтаж стропильной системы обычно начинают с укладки мауэрлата. Кирпичные стены сначала выравнивают цементным раствором. Крепление мауэрлата из бруса хвойных пород сечением 150х150 или 150х100 мм производят анкерными болтами, для чего в кладке с шагом 0,5 м высверливают отверстия на глубину заделки анкеров. Под брус перед его креплением укладывают сложенную вдвое полосу рубероида для защиты от капиллярного подсоса.

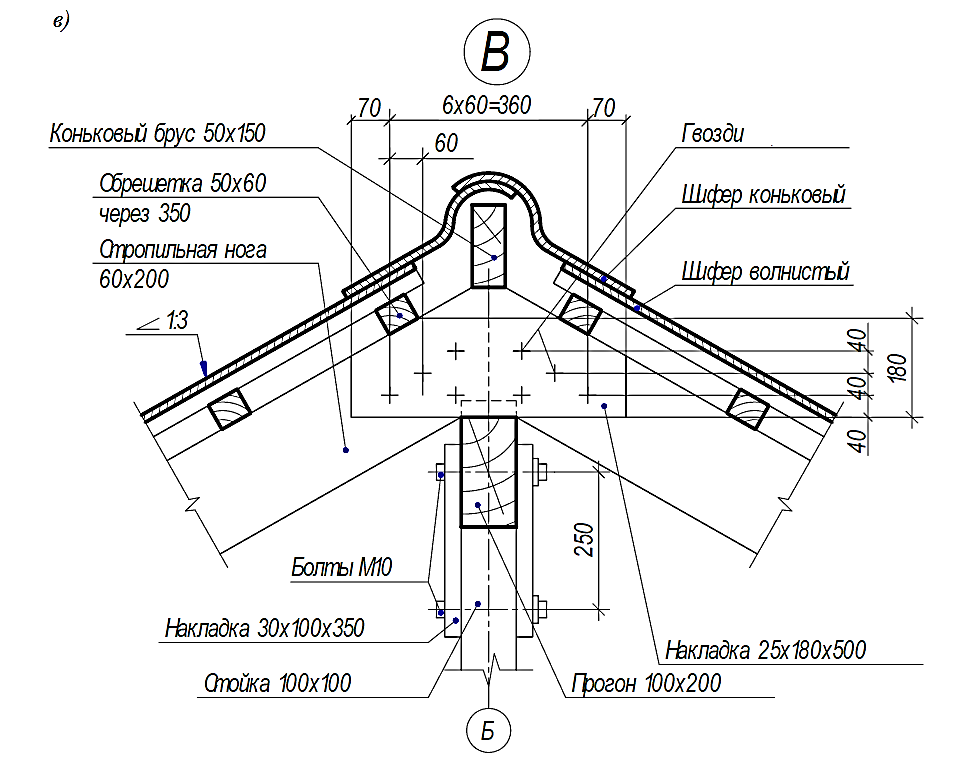

Затем устанавливают центральные стойки, выравнивают с помощью подкладок и дополнительно закрепляют подкосами, а сверху на них укладывают и крепят коньковый брус сечением 100х100 или 150х100 мм. Затем приступают к монтажу наслонных стропил, производя их крепление к коньковому прогону и мауэрлату. Если раньше крепление осуществлялось исключительно гвоздями и скобами, то сегодня для соединения чаще используют перфорированные гвоздевые пластины, заметно упрощающиемонтаж стропильной системы. При изготовлении стропил используют обрезную доску 150х50 мм или 200х50 мм. Все детали
Висячие стропила.
При отсутствии внутренней стены прибегают к стропильной схеме с висячими стропилами.
Они представляют собой плоскостную конструкцию в виде треугольника. В верхней точке этого треугольника соединены две стропильные ноги, а их расходящиеся нижние концы связаны между собой горизонтальной затяжкой. Благодаря ей, конструкция не создаёт распорных усилий на стены, нагружая их только весом кровли, направленным вертикально. В связи с этим устройство мауэрлата для висячих стропил становится не нужным, что заметно упрощает монтаж. Висячие стропила обычно собирают на земле, затем готовые «треугольники» скрепляют парами, соединяя обрешёткой и чердачными половыми досками. В таком виде их и монтируют на наружные стены.
Стропила скользящие, диагональные и прочие
Скользящие стропила применяются в срубах из круглого бревна, где усадка при усушке древесины достигает 5%. Усадочные напряжения настолько велики, что в состоянии разрушить любое жёсткое соединение, буквально порвав древесину.
Диагональные стропила применяются в крышах, где больше двух скатов. Там, где вместо фронтона появляется скат в форме треугольника. Такие треугольные скаты принято называть вальмами, а боковые стороны этих вальм —диагональными илинакосными стропилами. Они длиннее наслонных, на них опираются укороченные стропила, называемыенарожниками. Нагрузка получается в 1,5 выше, чем в двухскатной крыше, поэтому и сечение диагональных стропил принимают двойное. Практически это осуществляется изготовлением стропил из спаренных досок 150х50 мм.
Стропильные системы в компании «Пятый фасад»
Компания «Пятый фасад» специализируется на изготовлении различных схем стропильных конструкций для кровель домов наших клиентов, независимо от их размеров и конфигурации. Мы располагаем современным деревообрабатывающим оборудованием, все детали проходят у нас глубокую антисептирующую и огнезащитную обработку. Применяемые способы крепления деталей гарантируют надёжную и длительную эксплуатацию кровли. У нас Вы встретите невероятно выгодные условия
- Стропильная система для металлочерепицы
- Установка стропильной системы
- Что же такое система крыши, из чего она состоит
- Виды крыш с двумя скатами
Все статьи
Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать, инструкции на видео и фото
Содержание статьи:
1. Конструкция системы стропил
2. Виды стропил
3. Установка стропильных систем
Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала.
Крыша – это несущая конструкция, которая выполняет следующие функции:
- придает строению красивый внешний вид;
- принимает на себя внешние нагрузки;
- ограждает чердак от окружающего мира;
- передает нагрузку с обрешетки и материала на ней на стены здания и внутренние опоры.
К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.
Конструкция системы стропил
Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.
При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т.д.
При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.
Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.
Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.
Виды стропил

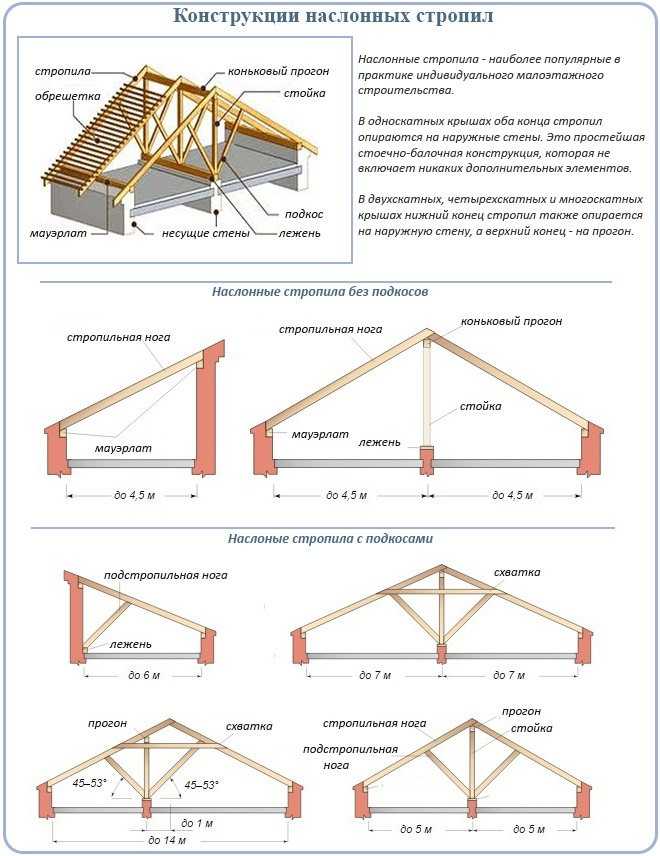

Бывают наслонные и висячие стропила.
Стропила висячие состоят из таких элементов: нога стропила, перекрытие чердака, ригель. У этих стропил есть только две крайние опорные точки. Они опираются непосредственно на стены дома. Стропильные ноги реагируют и на сжатие, и на изгиб. Эти стропила без подкосов. Читайте также: «Опирание стропил на балки перекрытия».
Конструкция висячих стропил передает стенам значительное распирающее усилие по горизонтали. Для того чтобы уменьшить нагрузку, используют растяжку, с помощью которой соединяют стропильные ноги. Делают ее либо в основании стропил, либо на большей высоте. Растяжка в основании стропил является одновременно и балкой перекрытия – это актуально при создании мансардных кровель. При повышении высоты расположения растяжки требуется увеличить ее мощность и убедиться в надежности прикрепления к стропилам.

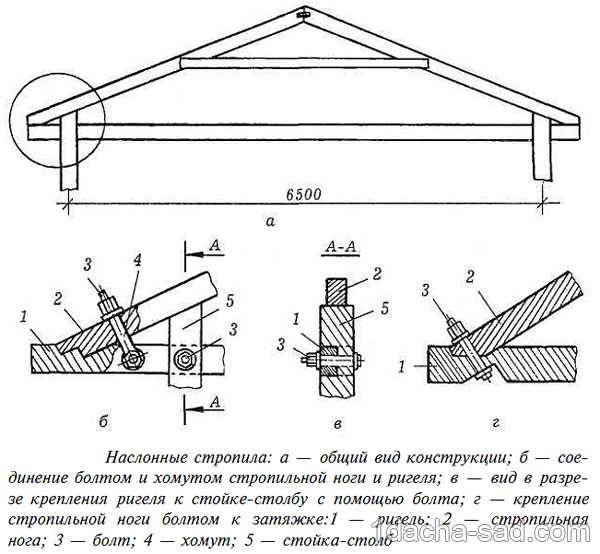

В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.

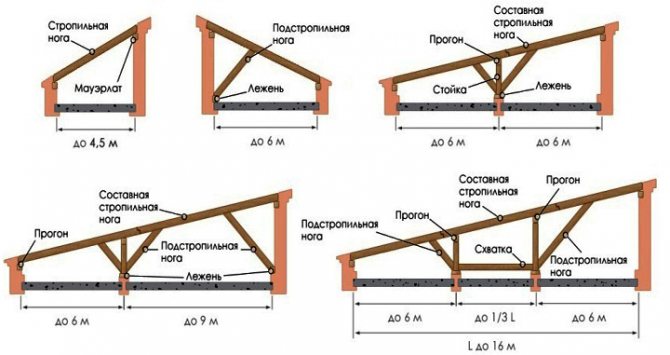

Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.
Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.
При кирпичной кладке стен мауэрлат представляет собой установленный вровень с внутренней поверхностью стен брус, огражденный снаружи выступом кладки. Между этим элементом и кирпичом укладывают слой гидроизоляции – например, можно положить в два слоя рубероид.
Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.
При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.
Установка стропильных систем
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.
Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.
Установку системы стропил начинают после возведения несущих стен дома (подробнее: «Установка стропильной системы»). Конструкция стропил деревянного рубленого дома значительно отличается от систем для домов из пеногазобетона, кирпича, каркасных деревянных или панельных домов. Различия существенны и при одинаковой форме, типе и виде крыши. Что касается того, чем обработать стропильную систему, то необходимо использовать антисептические и противопожарные средства, чтобы крыша прослужила длительное время.
Главные элементы несущей конструкции – стропильные фермы и обрешетка. Кровля является наружной частью крыши, которую укладывают на несущую конструкцию, состоящую из обрешетки и стропил.
Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.
Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.
Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.
В горных районах пользуется популярностью стропильная система шале (детальнее: «Как сделать крышу шале – от стропильной системы до укладки кровельного покрытия»). Особенностью данной конструкции является значительный выступ крыши за пределы несущих стен. Иногда такой выступ достигает двух-трех метров, а угол ската кровли небольшой. На такой крыше не задерживается снег, поэтому она служит долго. Но лучшим вариантом является выступ крыши на 1-1,5 метра.
Монтаж стропильной системы, смотрите на видео:
youtube.com/embed/Wa8Q92c5K8M?rel=0″ loading=»lazy» frameborder=»0″ allowfullscreen=»»>Если жесткость обеспечивается фермами, усиление стропил делают с помощью диагональных связей (подробнее: «Как сделать усиление стропил – варианты укрепления стропильной системы»). Для них могут использоваться доски толщиной 3-4 сантиметров, прибиваемые в основании крайней стропильной ноги и в средней части соседней. Стропильные ноги – это главный элемент системы, поэтому на них приходится большая часть нагрузки кровли. По этой причине систему нужно правильно рассчитывать и устанавливать, чтобы крыша получилась надежной (читайте также: «Как ставить стропила на дом»).
Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.
Типы и конструкции скатных крыш — Обзор решения
Типы и конструкции скатных крыш дома выполняют технические функции, и в то же время являются украшением, способным придать дому особенный и запоминающийся вид. Скатные крыши и их конструкции являются сложными инженерными сооружениями, и от их правильного устройства будет зависеть комфорт и удобство проживающих под ними людей. Руководство строителя дает четкое представление о том, что подразумевается под словами «крыша» и «крыша».
Крыша — верхняя часть дома, покрывающая его и защищающая от негативного воздействия окружающей среды и атмосферных осадков, таких как дождь, снег, солнечная радиация, горячий и холодный атмосферный воздух и т. д. В широком смысле — это кровля – это конструкция, воспринимающая нагрузки от атмосферных осадков и ветровых воздействий, а также вес ее наружного слоя (верхнего слоя).
Кровля — верхний элемент кровли, ее облицовка, защищающая дом от всевозможных внешних воздействий. Он выполняет технические и декоративные функции, представляя собой своеобразный надежный и красивый шатер, укрывающий дом.
Крыши плоские и покатые. В зависимости от формы ската скатные крыши бывают
односкатными
палаточными
пинцетами
Наклонные крыши бывают разных форм: конические, пирамидальные, шпилевые и другие. Данная статья будет посвящена этому типу кровли. Он поможет индивидуальным застройщикам подобрать подходящую форму крыши и грамотно провести контроль при проведении работ по ее возведению. Какой она будет и из какого материала будет сделана, определяется на этапе проектирования. Многое зависит от архитектурного облика фасада здания и технологии устройства кровли.
Содержание
Содержание- 1 Основы скатных крыш
- 2 Разновидности скатных крыш.
- 3 Основные части скатной крыши
- 4 О типах и разновидностях стропильных систем
К скатным крышам относятся такие виды крыш, у которых поверхность крыши имеет наклон в сторону наружные стены. Такое устройство дает возможность дождевой и талой воде естественным путем.
Угол наклона ската к горизонту называется углом крыши. Выражается в градусах. Большинство скатных крыш имеют угол не менее 5°. Бывают случаи, когда отдельные участки крыши могут иметь угол наклона 90°. Устройство скатной крыши и необходимый для вашего дома угол ее наклона будут зависеть от климата, общей архитектуры дома и материала, выбранного для окончательной облицовки. Например, там, где много дождя и крыша неплотная (металлическая), скаты крыши должны быть крутыми. Там, где часто дуют сильные ветры, для снижения ветрового давления кровли устраивают более мягкие. Выбрав правильный уклон крыши, можно снизить стоимость строительства дома. Крутые крыши обходятся дороже, поскольку требуют больших трудозатрат и материальных затрат.
Что делает скатные крыши привлекательными, так это их разнообразие. Но в любом случае нужно проводить качественный нисходящий водоотвод во время таяния снега и в сезон дождей. Скатные крыши могут быть оборудованы мансардой или быть без нее, а также иметь жилое помещение на чердаке.
Разновидности ломаных крыш.Скатные крыши по внешнему виду могут быть:
- Однообразными.
Это самый простой в виде пандуса, который несет воду только в одном направлении. Все они построены без чердака или имеют антресоли в подкровельном пространстве;
- Фронтон Обычно устраивают в малоэтажных домах. Он имеет два ската или наклонные плоскости, имеющие прямоугольную форму. Боковые части стен треугольной формы, использованные при строительстве указанной кровли, называются фронтонами;
- Четырехцветные или шатровые, образованные остроконечными крышами. Треугольные скаты по устройству скатной крыши называются вальмовыми. Фасады этой крыши срезаны по всей высоте наклонной плоскостью;
- полувальмовый Отличие от четырехуровневых потолков состоит в том, что наклонные плоскости в этих потолках срезают только часть фронтона;
- Четырехгранный. В таких крышах соединяются четыре остроконечные плоскости;
- Мансарда. Такие потолки необходимы, когда чердачное помещение используется под жилые комнаты или под офис;
- Конические и куполообразные.
Они устроены так, чтобы перекрывать здания круглой формы;
- Пирамидальные применяются в домах, имеющих в плане форму квадрата или правильного многоугольника. Эти высокие удлиненные потолки также называют шпилями.
Конструкция ломаной крыши включает в себя два типа основных элементов: несущие и ограждающие (речь идет непосредственно о крыше).
Несущие элементы скатных крыш рассчитаны на нагрузки от снежного покрова, давления ветра и веса кровли. С их помощью осуществляется перераспределение нагрузок на несущие стены и отдельно расположенные опоры. Все это предъявляет более высокие и жесткие требования к прочности несущих элементов.
К ним относятся такие элементы, как Manuela и стропильная система остроконечной крыши.
С их помощью ферма получает необходимую жесткость.
Мануэла называется брус, который служит опорой для наклонных деревянных балок. С их помощью распределяется нагрузка, создаваемая кровлей дома. Его можно заметить как своеобразную основу для всей конструкции крыши.
Мануэла устроена таким образом, что ее можно удлинить по всей длине здания или проложить только под стропилами. При небольшом сечении ножки балки по ширине со временем она может отвалиться. Чтобы этого избежать, используют специальный стеллаж, в состав которого входят распорки, стойки и перекладины. Также можно использовать деревянные дощечки из бревен диаметром не менее 13 см. Мануэла укладывается по верхнему краю стены, по ее оси, а также по направлению к внешнему и внутреннему краям (в зависимости от конструкции потолка и стен).
Мануэлу лучше не размещать менее чем в 5 см от края наружных плоскостей стен. Он должен быть надежно прикреплен к стене, так как потолок можно сравнить с большим парусом, который если не порвется, то может немного сдвинуться, что крайне нежелательно.

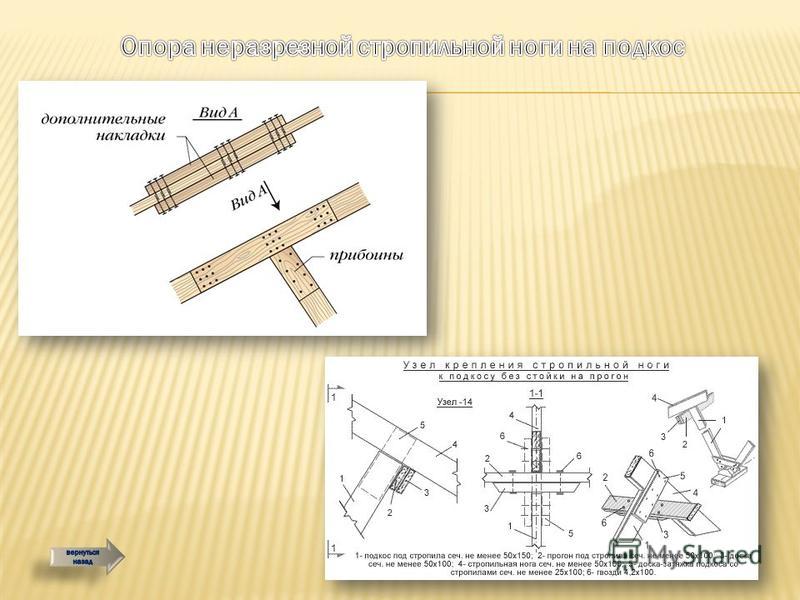

Укладка мануэла осуществляется путем укладки гидроизоляционного материала (например, рубероида) на высоте не менее 40 см от верха мансардного этажа. Угол между опорой балки и стойкой должен быть близок к 9°.0°. Когда устройство скатной крыши устанавливает, что стропильная нога имеет большую длину, проводят установку дополнительных опор, представляющих собой подкосы, опирающиеся на лежни. Поскольку каждое звено мануэлы соединяется с двумя звеньями, расположенными по соседству, и одновременно они крепятся к стропилам, в результате получается устойчивая и надежная конструкция по всему периметру кровельной системы. Мануэлы можно укладывать отдельными сегментами под стропильные ноги.
Когда мы говорим о стропильной системе крыши, мы имеем в виду опорную конструкцию скатной крыши, которая включает в себя скатные стропильные ноги, вертикальные стойки и скатные подкосы. Балки могут быть изготовлены из дерева, железобетона, металла и смешанных материалов. Крепления используют в качестве подкосов, ригелей, стоек, подкосов и т. д. Прогоны соединяют с балочными фермами (системами).
Для стропил используется брус разного сечения, это определяется длиной стропильных ног, шагом установки стропил и расчетной нагрузкой (снеговой, ветровой) для конкретного региона.
- двускатными фермами;
- фермы с верхним поясом сложной формы;
- ножничные фермы;
- Мансарды.
На конструктивные характеристики стропильных систем влияют расположение и количество внутренних опор, форма самой крыши, расстояние между опорами, грузовой отсек и другие факторы.
Основным элементом стропильной системы являются стропильные ноги, на которые опирается коробка. Обычно их укладывают по скату крыши.
Решетчатая конструкция может быть оборудована с применением двух видов балок: слоистых, опирающихся торцом и средней частью на стены здания.

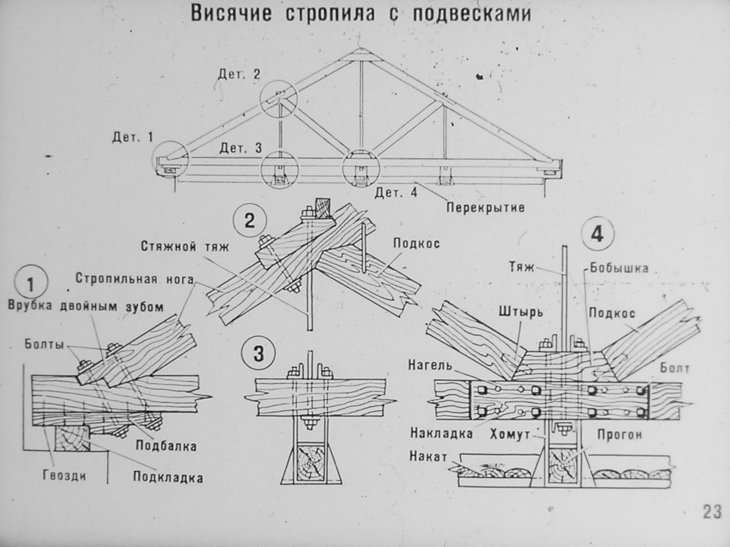

Висячие балки передают нагрузки на две концевые опоры; Стены здания также могут выступать в качестве его балок. Ножки таких балок могут работать, как на изгиб, так и на сжатие. С его помощью создается разрушающее усилие в горизонтальном направлении, которое очень велико и передается на стены. Расположение затяжек может быть у основания стропил и выше. Чем выше затяжка, тем мощнее она должна быть. Такая ломаная крыша, узлы которой надежно соединены со стропилами, устойчива и долговечна.
Так как в висячих стропилах опора осуществляется только в двух крайних точках, затяжка, соединяющая стропила, предотвращает их разъединение. При пролете менее 8 м для уменьшения прогиба ветвей балки параллельно чертежу врезают ригель. Висячие балки используются в конструкциях с легкими стенами. Их большим преимуществом является то, что они могут покрывать большие участки.
Балки раскладного типа применяют в зданиях, имеющих среднюю несущую стену, а также имеющих промежуточные опоры колонн. Их применяют при расстоянии между ними не более 7,0 м. Стропильные ноги в деревянных домах (блочных или шурфовых) имеют опору в верхних венцах, в каркасе, в верхнем креплении. Мануэла послужит опорой для балок в каменных домах.
Отсюда видно, что концы стропил передают нагрузку на наружные стены здания, а их центральная часть передает нагрузку на внутренние стены или опоры.
По сравнению с другими типами потолочных систем потолочная система с потолочными балками проще в установке. При этом экономится древесина, а значит, снижается стоимость строительства. Стропильные конструкции существуют при использовании комбинированных стропильных систем, когда чередующиеся стропильные системы перекрытий и висячие стропила соединены между собой. Для повышения его жесткости под коньком устанавливается рама с подкосами.
