Установка стропильной системы двухскатной крыши видео: Стропильная система двухскатной крыши своими руками: Пошагово +Видео

Стропильная система двухскатной крыши своими руками: Пошагово +Видео

Стропильная система своими руками может быть двух основных типов: наклонная и висячая. Необходимый вам тип выбирается в зависимости от характерных особенностей конструкции дома. Стропильная система крыш в частных домах является главным элементом строения. При строительстве крыши своими руками вам нужны будут определенные знания. Схемы сооружения и установки кровли идут в несколько этапов. Проектирование крыши лучше всего доверить специалистам.

[contents]

Содержание:

• 1 Что такое стропильная система?
• 2 Подготовительные работы перед установкой стропильной системы
• 3 Материал и монтаж стропильной системы своими руками
  • 3.1 Инструменты, необходимые для установки стропильной системы
  • 3.2 Установка стропильной системы своими руками

Что такое стропильная система?

Стропильная система для каркасного дома включает в себя кровельную конструкцию, имеющую различные параметры и особенности установки. Основа любой кровли – это стропильные ноги. Именно они формируют скат крыши. Нужны в этой системе и вертикальные опоры. Эти детали и элементы передают часть нагрузки на стены и колонны.

Также необходимы будут подкосы и наклонные детали. В стропильной системе затяжка используется только для уменьшения усилия при распоре. Данная деталь соединяет стропильные ноги между собой. Форму лучше выбирать треугольную, так как она будет отличаться высокой прочностью.

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

1. Вид кровли и кровельного материала;
2. Угол ската крыши;
3. Внешние климатические условия.

Материал и монтаж стропильной системы своими руками

Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.

Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.

Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.

Инструменты, необходимые для установки стропильной системы

Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:

• молоток и гвоздодер;
• карандаш для нанесения отметок;
• пила и топор;
• дрель, кернер и рулетка.

Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.

На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.

Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.

Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

Установка стропильной системы своими руками

Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.

При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.

Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.

Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.

Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.

Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат. За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы. Стропила стягивают до момента монтирования обрешетки.

Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.

Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

устройство и монтаж своими руками, видео и фото

Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Содержание:

• Требования к строительным материалам
• Инструменты для возведения стропильной системы
• Виды стропильных систем для двухскатной крыши
• Насланные стропила
• Висячие стропила
• Расчет стропильной системы
• Размеры бруса для стропила
• Пошаговый монтаж конструкции стропильной системы двухскатной крыши
• Монтаж мауэрлата
• Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек
• Устройство обрешетки
• Карнизные свесы
• Фронтон

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

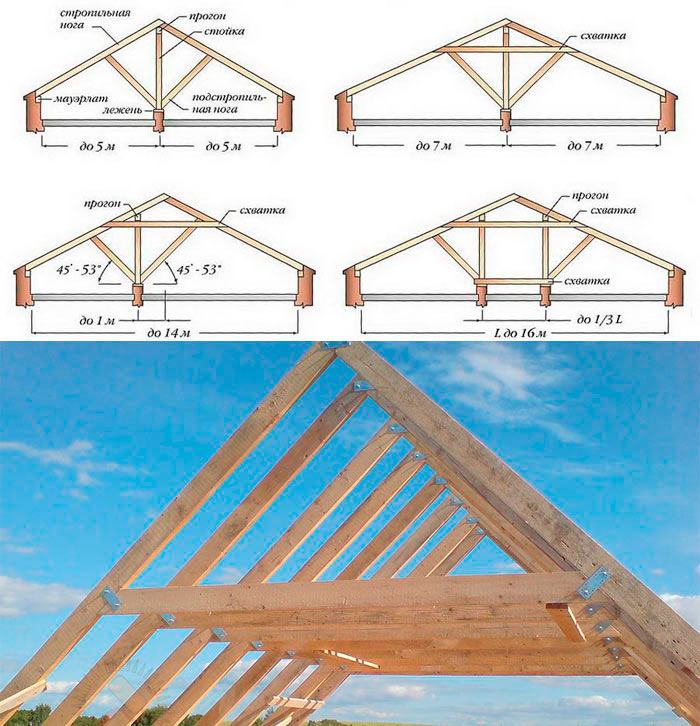

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр. ;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.   Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Из брусков и досок возводится каркас. Эти элементы каркаса соединяют на шипах или в пол дерева, далее все крепится гвоздями. Обшивка производится доской, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема создается каркас по размерам окна. В случает утепленного чердака, необходимо будет утеплить и фронтон. Утеплитель закладывают в середину каркаса. Применяют утеплитель из минерально ваты с пониженной горючесть. С наружной стороны каркас обшивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал вставляют паронепроницаемую пленку или паронепроницаемую мембрану.

Шаг 4: Сборка фермы: Серия видеороликов по установке

Шаг 4 из серии видеороликов из 24 шагов, в которых показано, как собрать систему ферм при установке здания Absolute Steel модели Sierra, самой простой в установке металлической строительной системы в Америке.

Если ширина вашего здания менее 20 футов и если вы не находитесь в районе с чрезмерными снеговыми нагрузками, у вас, вероятно, не будет раскосов фермы. За некоторыми исключениями, для наших конструкций шириной 20 футов потребуются распорки фермы, а для любых зданий шириной более 20 футов потребуются распорки фермы. Здания Absolute Steel имеют три различных типа ферм в зависимости от различных нагрузок, которые должны быть достигнуты в различных частях страны.

Для этой демонстрации мы устанавливаем распорки Tri-Truss, так как они используются чаще всего. Опять же, обратитесь к Руководству по сборке, чтобы узнать, какой тип фермы есть в вашем здании.

Основная центральная соединительная трубка в этом здании имеет общую длину 31 ½ дюйма и представляет собой трубку размером 2 дюйма x 2 дюйма с укороченными концами. Трубки стяжек центрального воротника могут различаться по длине и размеру в зависимости от размера вашего здания. Например, в здании шириной 40 футов в зоне снеговой нагрузки используется труба длиной 144 дюйма и размером 2 дюйма x 3 дюйма. Опять же, всегда сверяйтесь с инструкциями по сборке, которые входят в комплект.

Затем наденьте одну из 91 1/8 ^-й -дюймовой стяжки на каждый конец центральной стяжки и убедитесь, что сборка прямая. Закрепите соединения винтами TEK или рамы и прикрепите левый и правый кронштейн стяжки заподлицо с концами узла стяжки.

Прямо сейчас я хочу, чтобы вы расположили узел галстука воротника между боковыми изгибами. Галстук-воротник должен располагаться по центру кадра. Используйте стыковое соединение между стропилами и боковым изгибом в качестве контрольной точки. Расстояние от соединительного соединения до конца хомута в сборе должно быть одинаковым с обеих сторон. Прикрепите каждый стяжной кронштейн к сборке крыши/стены с помощью 12 шурупов для рамы. Далее нам нужно отметить центр пика (измерение пика 24 3/8 ^-й дюймов от соединенного соединения до центра пика). Здесь очень пригодится одна из тех ручек «Шарпи» или что-то еще, что оставляет на стали метку, которая не стирается. Теперь отметьте центр узла галстука воротника. В этом здании центр будет 102 7/8 ^th дюймов. Это будут ориентиры, которые мы будем использовать всего через минуту или две.

Поместите вертикальную центральную распорку в раму между козырьком и воротником. Используйте свои ориентиры в качестве ориентира. Используйте BK 20 или плоский кронштейн, чтобы прикрепить центральную скобу к козырьку. Убедитесь, что сборка прямая, прежде чем закручивать винты после вкручивания первого винта. Оставьте конец, который соответствует узлу стяжки воротника, — мы вернемся к этому через минуту.

Используя центральную отметку на узле стяжки, отцентрируйте плоский кронштейн 4 дюйма x 6 дюймов на узле стяжки, удерживая его на одном уровне с нижней частью узла стяжки, и закрепите двумя винтами рамы.

Теперь можно прикрепить центральную скобу с помощью рамных винтов, вставленных в скобу 4 x 6 дюймов, и завершить установку, затянув оставшиеся винты.

Теперь две диагональные распорки центрированы на каждом стропиле, а другой конец упирается в то место, где центральная распорка встречается с узлом стяжки с буртиком. Используйте плоские скобы BK 20, чтобы прикрепить их к середине стропил, и вставьте другие концы в плоскую скобу 4 x 6 дюймов, которую вы поместите на сборку стяжек с воротником, и закрепите их с помощью шурупов.

Единственное место, где скобы используются с обеих сторон (спереди и сзади) узла крыши/стены, это вершина к вертикальному соединению.

Теперь у нас есть первая сборка стены и крыши вместе с ее сборкой раскосов фермы, поэтому мы собираемся приступить к изготовлению их всех для этого строительного комплекта, оставив первую и последнюю сборку без распорок фермы по причинам, которые Я просто объяснил.

Шаг 5: Расстояние между каналами шляпы

Индекс видео:

Введение
1. Фундамент
2. Карнизные или угловые кронштейны
3. Крыша и стена в сборе
4. Ферма в сборе
5. Расстояние между шляпными профилями
6. Базовая направляющая в сборе
7. Анкерные опорные балки
8. Стена и крыша к основанию

9. Выравнивание рамы
10. Установка заднего корпуса
11. Установка переднего корпуса
12. Дверная и оконная рама
13. Пояса и направляющие
14. Изоляция для защиты от теплового излучения
15. Боковые наружные панели
16 , Торцевые панели фронтона

17. Отделка дверей и окон
18. Отделка углов
19. Панели крыши
20. Двери и окна
21. Отделка карниза
22. Отделка фронтона
23. Наконечник конька
24. Последние штрихи

Хомуты vs. Стяжки для стропил

от Ника Громицко, CMI® и Бена Громицко

Стяжки с буртиками и стропильные стяжки представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не одинаковы.

Обратите внимание, что в соответствии с Международными стандартами проведения общего осмотра дома инспектор должен осмотреть видимые и доступные элементы конструкции, а также общую конструкцию кровельной системы.

В физике натяжение — это сила притяжения, с которой твердый объект действует на другой объект. Элементы растяжения представляют собой твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим усилиям или растяжению. Хомутовые стяжки и стропильные стяжки являются примерами натяжных элементов.

Натяжная стяжка

Натяжная стяжка — это элемент конструкции, который подвергается чистому натяжению.

Стяжки для воротника

«Стяжки для воротника» определены в Международном жилищном кодексе (IRC) в Разделе R802.4.

Хомутная стяжка представляет собой растяжную стяжку в верхней трети противоположных фронтонных стропил, предназначенную для сопротивления отделению стропил от коньковой балки в периоды неуравновешенных нагрузок, например, вызванных подъемом ветра или неуравновешенными нагрузками крыши от снега. Хребтовые бретельки разрешается заменять галстуками воротника.

Если для соединения противоположных стропил устанавливаются хомуты или коньковые хомуты, они должны располагаться в верхней трети чердачного помещения. Они должны быть не менее 1 дюйма на 4 дюйма (25 мм на 102 мм). Расстояние между ними не должно превышать 4 фута (1219 мм). Они должны быть правильно закреплены.

В районах с сильным ветром подъем может сорвать крышу дома, если она не закреплена должным образом.

Хомуты и коньковые хомуты должны быть установлены на крыше с минимальным уклоном 3:12, максимальной скоростью ветра 100 миль в час и максимальным пролетом крыши 36 футов.

Другие сведения о галстуках-воротниках:

• Они могут быть обязательными или необязательными в зависимости от юрисдикции. Инспекторы InterNACHI не должны считать отсутствие воротничков недостатком, если только они не знают, что воротнички требовались в юрисдикции, в которой находится дом, во время его постройки.
• Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
• Там, где они требуются, их следует устанавливать на каждое второе стропило, если стропила находятся на 24-дюймовом расстоянии.
• Хомутные стяжки, вопреки распространенному мнению, не препятствуют растеканию стен.

Стяжки для стропил

Термины «стяжки для стропил» определены в Международном жилищном кодексе (IRC) в Разделе R802.5.

Стяжка для стропил представляет собой натяжную стяжку в нижней трети противоположных фронтонных стропил, предназначенную для сопротивления распору стропила наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных связей. На макете каркаса крыши ниже показана стандартная стяжка стропил.

Стяжки устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней пластине.

Стяжки для стропил помогают противостоять внешнему усилию, которое стропила оказывают на наружные стены. Они помогают удерживать стены от расползания из-за веса крыши. Когда стены расширятся, коньковая доска может провиснуть. Провисание конька является одним из признаков того, что в конструкции крыши может не хватать соответствующих стропильных связей. Стяжка стропил образует нижний пояс простой треугольной фермы крыши.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить стропильные стяжки, установленные над потолочными балками в качестве элементов каркаса через каждые 4 фута над потолочными балками, соединяющими противоположные стропила.

Стяжки для стропил должны иметь размер не менее 2 x 4 дюймов (51 мм × 102 мм).

Другие сведения о стяжках для стропил:

• Стяжки для стропил требуются всегда, если крыша не имеет структурного (самонесущего) конька или не построена с использованием инженерных ферм. Отсутствие стропильных связей является серьезной конструктивной проблемой в традиционной каркасной крыше.
• В большинстве домов потолочные балки также служат стяжками для стропил.
• Если стропила ориентированы перпендикулярно потолочным балкам, стропильные анкеры следует устанавливать непосредственно над потолочными балками. Стяжки обычно опираются на лаги.
• Когда стропила устанавливаются на 24-дюймовых центрах, стропильные стяжки обычно устанавливаются на каждом втором стропиле.
• Нередко можно увидеть стропильные стяжки размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы натяжения

Стропильные и хомутовые стяжки подвергаются огромным растягивающим усилиям. Эти силы делают крепление связей к стропильным доскам критической проблемой. Сила в каждой связи увеличивается с обратным уклоном. Так, чем больше уклон крыши, тем слабее тяга наружу.

Внешняя нагрузка

Нагрузку на конструкцию можно рассчитать путем объединения статической нагрузки или веса самой конструкции, динамической нагрузки, которая различается для разных конструкций, снеговой нагрузки и ветровой нагрузки.

В простой двускатной крыше стропильные доски несут временные и постоянные нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная направленная наружу тяга может быть значительной. Чтобы противостоять этой горизонтальной направленной наружу тяге, Международный жилищный кодекс требует, чтобы каждая пара стропил была надежно соединена друг с другом сплошной потолочной балкой, а на крышах с уклоном менее 3:12 устанавливалась коньковая балка. (см. иллюстрацию ниже).

Потолочные балки

Если потолочные балки не соединены со стропилами в верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены в качестве стропильных связей или должны быть предусмотрены непрерывные связи. Там, где потолочные балки не параллельны стропилам, необходимо установить стропильные связи. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны располагаться внахлест не менее чем на 3 дюйма или стыковаться с несущими перегородками или балками и прибиваться гвоздями к несущему элементу. Если потолочные балки используются для обеспечения сопротивления распору стропил, балки внахлест должны быть прибиты вместе в соответствии с таблицей R802.5.1(9) IRC. Например, если дом имеет уклон 4:12, стропила находятся на расстоянии 16 дюймов в центре, снеговая нагрузка составляет 30 на квадратный фут (psf), а пролет крыши составляет 28 футов, вам потребуется восемь обычных гвоздей 16d (или 40d коробчатые гвозди) на каждом стыке стропила и пятки. Столько гвоздей может искать домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но они имеют особые проблемы с нисходящей нагрузкой на стропила, которые выталкивают наружные стены наружу. Завязки с открытым воротником и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия направленным наружу силам. Потолки многих соборов часто имеют признаки движения, например, треснувший гипсокартон. Наиболее эффективный способ уменьшить направленную наружу тягу — использовать коньковую конструкционную балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная связь между наружными стенами. Внесение изменений в установленные фермы не допускается. Разрезание любой фермы, особенно нижнего пояса, разрушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был срезан, он/она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к перегородке внутренней стены. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия. Когда нижний пояс прибит к верхней плите внутренней стены, жилищный инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

 Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные связи очень высоко над верхней плитой стены, на расстоянии до двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это до одной трети расстояния между плитой и гребнем. Например, если недостроенный гараж имеет крышу с уклоном 4:12, а пролет крыши составляет 24 фута, стропильные стяжки должны быть расположены не более чем в 16 дюймах от плиты, согласно современным строительным нормам.

Натяжение

На макете каркаса крыши ниже показана стандартная хомутная стяжка. По мере того как нагрузка прикладывается вниз, натяжение хомута увеличивается.

Сжатие

На приведенном ниже рисунке показана ферма центральной стойки на стойках. Когда нагрузка прикладывается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется от прямой формы к криволинейной или угловой.
