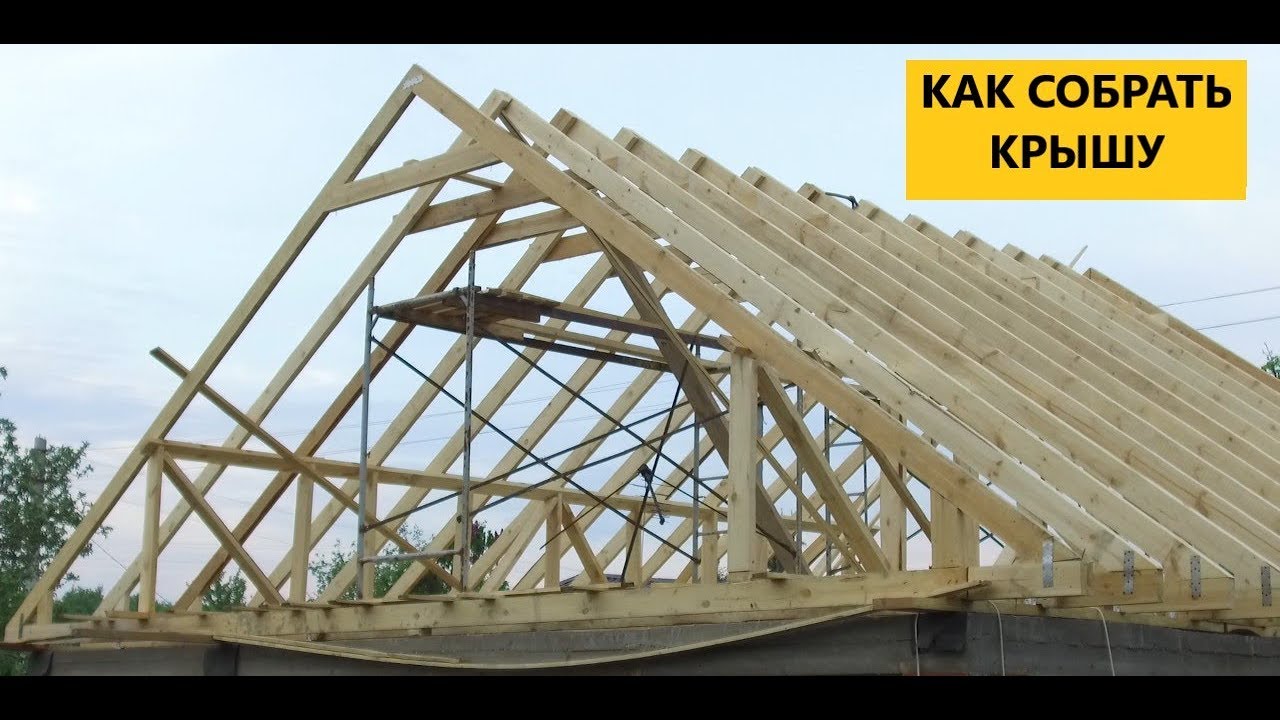

Установка стропильной системы двухскатной крыши видео: Двухскатная крыша дома своими руками, пошаговая инструкция

Стропильная система двускатной крыши — Стропильная система кровли

Несмотря на то, что сегодня существует множество видов крыш, наиболее популярной является двухскатная крыша. Ее конструкция довольно проста, приспособлена под различные климатические условия, а также при установке не требует слишком больших усилий.

Виды и устройство используемых стропильных систем

При строительстве дома в каждом отдельном случае можно выбрать определенный тип стропильной системы. Существует две основных системы:

• висячая;
• наклонная.

Первый тип используют в тех постройках, где расстояние между установленными опорами составляет не более, чем 6 м. Наклонные стропила можно ставить в домах, в которых средняя стена – несущая, либо внутри присутствуют столбчатые опоры.

Существует еще один подтип стропильной системы для двухскатных крыш – гибридный. Он используется в тех случаях, когда в здании можно установить оба вида стропил.

Каждая стропильная система, независимо от типа, состоит из:

• стропильных ног;
• стойки;
• подкосов, размещенных под наклоном;
• ригелей;
• распорок;
• прогона.

В качестве материала, из которого изготавливают стропильные системы для двухскатных крыш, можно использовать дерево, железо или железобетон.

Установка стропильной системы

В первую очередь необходимо сделать шаблон, по которому будет произведен монтаж стропильной системы. Для этого берут две доски, длина которых равна будущей основе. В результате должна получиться конструкция, напоминающая ножницы, которую рекомендуется укрепить при помощи гвоздя в основании. Свободные края нужно опереть на доски, куда в дальнейшем будет опираться стропильная система. В итоге будет известен угол, под которым образован скат крыши.

На будущих стропилах нужно сделать запилы и соединить их под тем углом, под которым находится наклон ската. В результате образовавшийся треугольник, именующийся стропильной фермой, необходимо прикрепить к мауэрлату. Для этого получившуюся конструкцию необходимо поднять на крышу.

Между двух крайних ферм следует протянуть шнур, который является обозначением для конька. После этого поднимают остальные фермы, а затем устанавливают на расстоянии в 0,6 м одну от другой. Если есть необходимость, конструкцию можно закрепить ригелями или подпорами. Следующий этап – монтаж подгона, или конькового бруса, который устанавливают на опорах. Лишь затем на него крепят диагональные и промежуточные стропила.

Видео: стропильная система двускатной кровли

Кровельные материалы

Комплектующие кровли

Реклама

устройство, конструкция, фото и видео

Стропильная система двухскатной крыши имеет достаточно простое устройство, ее монтаж не занимает много времени и может быть успешно произведен своими руками.

Двухскатную крышу можно встретить достаточно часто, и связано это, прежде всего, с тем, что для дома такая конструкция является оптимальным вариантом, способным эффективно защитить от различных внешних воздействий.

Конструкция и устройство такой кровли относительно просты, а при правильном походе к делу и минимальных строительных знаниях сделать ее без проблем можно своими руками.

Монтаж и сборка крыши, состоящей из двух скатов, не занимает много времени, а кроме этого, не требует серьезных денежных затрат.

Существуют различные варианты кровли с двумя скатами и в зависимости от того, какой проект дома предусмотрен, составляется чертеж и производится соответствующий расчет.

Двухскатная крыша позволяет обустроить дополнительное жилое пространство в виде мансарды.

Ее конструкция может быть висячая, наслонная, в виде ломаной линии, а также имеет самую разную конфигурацию.

На фото в статье можно будет увидеть различные виды двухскатных крыш, в том числе и с мансардой.

Конструктивные особенности стропильной системы

Характерной особенностью любой двухскатной крыши являются две наклонные плоскости прямоугольной формы, которые она образует в верхней части дома.

Такое ее устройство позволяет различным видам осадков не скапливаться и стекать с нее естественным путем.

Несмотря на кажущуюся простоту такой кровли, ее конструкция имеет достаточно сложное устройство, однако сделать ее своими руками по силам каждому работящему человеку.

Ее основными конструктивными элементами являются мауэрлат, непосредственно сама стропильная система, кобылки.

Кроме этого, в проект обязательно должны быть включены такие виды элементов, как свес, лежень, а также подкосы и затяжки.

Также схема двухскатной крыши предусматривает обустройство обрешетки и выполнение стоек.

Сами стропильные системы опираются, главным образом, на мауэрлат, который отвечает за распределение нагрузки от стропильного каркаса по стенам.

Непосредственное формирование главного каркаса производится за счет стропильной ноги.

Оба ската, которые образуются данным типом крыши, соединяются между собой коньком, который является окончанием всех стропил.

Вся вертикальная нагрузка стропильной системы на внутренние стены дома передается через стойки, для которых производится отдельный расчет.

За передачу нагрузки непосредственно от стропил к несущим стенам отвечают подкосы, которые обязательно должны быть включены в проект.

Для того чтобы стропила были надежно скреплены между собой, обустраивается специальная затяжка.

Основным скрепляющим элементом стропильной конструкции является обрешетка, которая также отвечает и за равномерное распределение по ней внешних нагрузок.

Для стропильной конструкции любого типа крыши важное значение имеет предварительный расчет, на основе которого составляется проект, который также может предусматривать обустройство мансарды.

Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект.

На представленных ниже фото, показаны варианты двухскатных крыш с различным уклоном для частного дома, монтаж которых можно осуществить своими руками.

Фото:

Типы стропильных систем

Любая двухскатная кровля может иметь стропильную систему либо с висячими стропилами, либо с наслонными.

Наиболее оптимальным и надежным вариантом для дома считается комбинированная конструкция, которая объединяет в себе совместную комбинацию.

Несмотря на это, виды и способы обустройства стропил подбираются, исходя из некоторых конструктивных особенностей дома.

Так, в большинстве случаев, монтаж висячего типа стропил выполняется в том случае, когда внешние стены у дома расположены друг от друга на расстоянии менее чем десять метров.

Кроме этого, в этом случае проект дома не должен предусматривать других внутренних разделительных стен.

Видео:

Висячая конструкция стропил оказывает на стены нагрузку распирающего типа, что может негативно сказаться на строении в целом.

Снизить ее можно только в том случае, если произвести монтаж специального деревянного или металлического узла непосредственно у самого основания стропил.

В свою очередь, установка стропил наслонной конструкции подразумевает монтаж специальной опорной балки, которую необходимо сделать в середине конструкции дома.

Данная балка позволяет вес всей крыши равномерно распределить на промежуточные опоры столбчатого типа, либо на среднюю стену, если ее предусматривает проект.

В большинстве случаев стропильная система наслонного типа выполняется в том случае, когда наружные стены находятся на расстоянии друг от друга более чем десять метров.

Вне зависимости от того, какой тип стропильной системы выбран для двухскатной крыши, необходимо выполнить расчет, который позволит равномерно распределить нагрузки по всем балкам.

Основным достоинством данной стропильной системы является возможность обустроить жилое помещение мансарды.

При выборе типа крыши для многих основополагающим фактором является цена, и в этом случае двухскатная крыша обладает оптимальным соотношением цена-качество.

Кроме этого, кровля наклонного типа имеет привлекательный внешний вид, в чем можно убедиться, если посмотреть на фото.

Фото:

Предварительные расчеты конструкции крыши

Расчет крыши с двумя скатами своими руками следует начинать с выбора материала, который будет выступать в качестве кровли, а также некоторых архитектурных требований, которые предъявляются к данному виду кровли.

Следует помнить, что для ломаной крыши и с мансардой расчет имеет незначительные отличия.

В первую очередь, необходимо учитывать, что наклон такой кровли, в том числе и ломаной, должен составлять не менее пяти градусов.

Конечно, при таком угле возведение мансарды станет невозможным, однако обустройство ломаной кровли поможет решить проблему.

Вообще конструкция ломаной крыши дает возможность обустройства дополнительного помещения в виде мансарды.

Если в регионе наблюдаются сильные ветра, то рекомендуется кровлю сделать пологой, с уклоном до двадцати градусов.

Наиболее предпочтительным вариантом обустройства двухскатной крыши является средний вариант уклона, при котором крышу нет необходимости делать ломаной и в тоже время есть возможность оборудовать ее мансардной.

Следует также помнить, что установка такой крыши с большим уклоном резко повышает затраты на монтаж деревянного стропильного каркаса.

Вообще расчет своими руками должен производиться с учетом всех требований, как внешних, так и внутренних.

Крышу с небольшим уклоном и двумя скатами можно увидеть на фото, которое размещено ниже.

Для того чтобы закупить весь необходимый материал в достаточном количестве, необходимо сделать расчет площади всей конструкции крыши.

Для этого следует взять среднюю площадь одного ската и удвоить ее. Как правило, общая длина ската примерно равна длине стены.

Данный расчет должен производиться с максимальной точностью с учетом всех необходимых нюансов.

На видео, которое размещено ниже, рассказано о том, как сделать стропильную систему для крыши с двумя скатами своими руками.

Видео:

Определение нагрузок для стропильной системы

Важным моментом при проектировании стропильной системы для кровли с двумя скатами является расчет всех нагрузок, а также характеристик входящих в ее конструкцию элементов.

В том случае, когда планируется строительство дома в один этаж, то для расчета стропильной системы необходимо знать только две величины, а именно, непосредственно вес кровли и сила осадков и ветра.

Вес кровли получается за счет сложения веса между собой всех входящих в конструкцию скатов элементов.

Чтобы узнать предполагаемую нагрузку от ветра и внешних осадков, необходимо вес кровли умножить на десять процентов.

В том случае, если планируется со временем увеличение угла наклона скатов, то в проводимый расчет необходимо заложить определенный запас для нагрузок стропильной системы.

Также должна быть обязательно учтена и нагрузка на стропильную систему от мансарды.

Все эти величины играют важную роль в проектировании стропильной системы, а поэтому должны быть произведены с максимальной точностью.

Для расчета на конструкцию стропил нагрузок от различных внешних факторов, таких как ветер, снег, дождь и так далее, необходимо учитывать все особенности климата той местности, где ведется строительство дома.

В этом случае необходимо обязательно брать во внимание угол наклона стропил. К примеру, если стропила формируют наклон скатов в двадцать пять градусов, то нагрузку от снега следует взять за единицу.

При более большом уклоне стропил, поправочный коэффициент соответственно увеличивается.

При проведении вычислений необходимо помнить, что от стропильной системы нагрузка поступает на стены, которые расположены по периметру строения.

Соответственно все параметры стен также следует учитывать при проведении расчетов стропильной системы дома.

Установка стропил для крыши с двумя скатами начинается только после того, как будут сделаны все необходимые для работы расчеты.

На видео, которое размещено ниже, рассказано о том, как своими руками начать возведение стропильной системы для двухскатной крыши.

Видео:

Этапы строительства стропильной системы

Монтаж своими руками двухскатной кровли следует начинать с обустройства мауэрлата по всему периметру стен. Для этого следует использовать качественный деревянный брус без дефектов.

Также может возникнуть необходимость в возведении специального армирующего пояса, который только придаст прочность возводимой крыши с двумя скатами.

Брус под мауэрлат укладывается на верхнее окончание стены и закрепляется при помощи предварительно зафиксированной в стенах проволоке.

Далее следует выполнить фиксацию всех стропильных ног.

Монтаж стропильных ног следует производить только из высококачественного материала, на котором полностью отсутствуют какие-либо дефекты.

Для того чтобы выполнять работу было удобней, необходимо сделать шаблон стропильной ноги, по которому будут в дальнейшем делаться все элементы.

Далее осуществляется монтаж стропил и непосредственно самих стропильных ног. Более подробно о том, как своими руками собрать стропильные ноги для крыши с двумя скатами, рассказано на видео ниже.

Видео:

При сборке стропильной конструкции для кровли с двумя скатами необходимо максимально точно выдерживать заданный шаг между всеми балками.

После того как будет полностью произведен монтаж всей стропильной системы, необходимо по верхнему краю зафиксировать конек.

Далее следует конструкцию кровли на два ската качественно раскрепить, для того чтобы придать ей максимальной жесткости. Для этого следует использовать специальные затяжки и ригеля.

В некоторых отдельных случаях может потребоваться возведение укрепительных балок. В любом случае, конструкция должна получиться не только прочной, но и жесткой.

На завершающем этапе выполняется обрешетка крыши с двумя скатами и о том, как это сделать правильно, рассказано на видео.

Обрешетка выполняется с учетом характеристик кровли, которая будет уложена поверх нее. После этого останется только сделать кровельный пирог и положить саму кровлю.

Следует помнить, что кровельный пирог обязательно должен состоять из слоя гидроизоляции, пароизоляции, а также утеплителя.

Монтаж стропильной конструкции для крыши с двумя скатами должен выполняться в соответствии с технологией и по установленным правилам.

В качестве материала следует использовать только качественную древесину, которая не содержит каких-либо дефектов.

Особое внимание следует уделить приданию прочности и жесткости всей конструкции стропильной системы.

Также важным моментом является обрешетка крыши, которая должна быть произведена с учетом всех характеристик кровельного материала.

Видео:

На фото в статье можно увидеть некоторые варианты конструкций стропильной системы для двухскатной крыши, которые можно возвести своими руками.

В любом случае, такой тип крыши считается наиболее популярным в частном строительстве за счет того, что она обладает хорошей устойчивостью и высокими показателями надежности.

В статье мы рассмотрели — что представляет собой стропильная система двухскатной крыши и виды таких крыш.

О том, как самостоятельно собрать стропильную конструкцию для крыши на два ската, рассказывает сопроводительное видео, которое вы можете посмотреть в нашей статье

Стропильная система двухскатной крыши: 2 основных вида стропил

Технология устройства кровли

Процесс устройства стропильной системы разделим на три этапа:

Основные этапы монтажа стропильной системы

Далее пошагово рассмотрим устройство от начала и до конца.

Подготовка материалов

Чтобы обеспечить большой изгибающий момент стропильной системы, для ее устройства понадобятся следующие материалы:

Крепежный элемент типа «ползун», который состоит из скользящей опоры и петли;

Крепеж типа «ползун» обеспечит скользящее крепление стропил

• Болты и стальные пластины для обустройства верхнего узла стропил;
• Брус 100х100 мм для мауэрлата;
• Анкера для крепления мауэрлата;
• Рубероид;
• Антисептик для дерева.

После подготовки материалов можно приступать к работе.

Подготовка конструкции к установке стропил

Подготовка конструкции своими руками к установке стропил осуществляется следующим образом:

Иллюстрации	Действия
Гидроизоляция. На стены обязательно нужно постелить слой рубероида. Для этого вначале обработайте поверхность стен битумной мастикой, после чего, не дожидаясь ее застывания, уложите полоску рубероида. Такая мера предотвратит проникновение влаги из стен в деревянную конструкцию.
Монтаж мауэралата: Уложите на две стены, на которые будут опираться стропила, брус 100х100 мм. Если Фронтон будет каркасным, брус укладывается по периметру, т.е. на все четыре стены ; Чтобы закрепить мауэрлат на стенах, просверлите отверстия с шагом 40-50 сантиметров по диаметру анкеров; Вставьте в отверстия анкера и затяните их, чтобы зафиксировать мауэрлат.
Установка конькового прогона. Процесс монтажа балки зависит от типа фронтона: Если фронтон каркасный, по центру торцовых стен на мауэрлат устанавливаются стойки и фиксируются стальными уголками и шурупами. Далее между стойками крепится коньковый прогон при помощи шурупов или гвоздей; Если фронтон кирпичный, в нем обычно делается специальный выступ, на которую ложится балка, как показано на схеме. Для фиксации балки используются стальные уголки и анкера. Место примыкания бруска к фронтону обязательно гидроизолируйте. Для этого брус можно обмотать рубероидом.

Теперь конструкция готова к укладке стропильных ног.

На схеме — устройство безраспорной стропильной системы

Монтаж стропильных ног

Теперь можно приступать к самой ответственной части работы — монтажу стропильных ног. Эта операция осуществляется так:

Надо сказать, что верхнюю часть стропил иногда крепят жестко. Для этого между стропильными ногами над коньковым прогоном и под ним устанавливают затяжки, обеспечивающие жесткое защемление балки.

На схеме — жесткое крепление стропил в верхнем узле

Подобный монтаж рекомендуется выполнять в регионах с повышенным уровнем выпадения осадков, т.е. когда снеговая нагрузка на кровлю высокая.

Существует также вариант системы, при которой нижняя часть стропил фиксируется жестко, а верхняя свободно перемещается поперек оси конькового прогона. Но, в этом случае коньковый узел получается нестабильным, что имеет свои минусы. Поэтому выше мы рассмотрели самый оптимальный вариант безраспорной конструкции стропильной системы.

Гидроизоляция и обрешетка крыши осуществляется по стандартной схеме

После монтажа конструкции нужно выполнить гидроизоляцию, набить обрешетку и уложить кровельное покрытие. Эта работа осуществляется так же, как и при монтаже любой кровли. Подробно ознакомиться с ней вы можете из других статей на нашем портале.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.

• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

• Стойка. Стойки поддерживают конек или, что более распространено в , среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

Изображение	Тип и краткое описание
	Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.
	Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.
	Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.
	Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.
	Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Требования к строительным материалам

Выбор материалов для стропильной системы – важный этап при подготовке к обустройству кровельной конструкции. При расчете материала на двускатную кровлю нужно исходить из того, что это должна быть качественная древесина, материал не имеет сучков, повреждений и червоточин, хорошо обработан и пропитан специальными составами (для безопасности и надежности во время эксплуатации). Для надежности конструкции должно быть устойчивое соединение элементов всей стропильной системы. Кровля должна представлять собой прочную конструкцию из современных качественных материалов.

Такие породы древесины, как лиственница, кедр, ель или сосна легко обрабатываются, поэтому их чаще всего применяю в стропильной системе. Стропила изготавливаются из бруса шириной от 10 до 15 см и толщиной в 5 см. При этом обычно используется вылежавшийся брус, который уже не изменит форму после обустройства кровли. Это необходимо для повышения устойчивости конструкции. Помимо бруса, для стропил берутся доски, особенно если речь идет о взведении крыши частного дома.

В многоэтажном строительстве используются стропила из металла. Минус металлической стропильной системы для частного домостроительства в том, что такая конструкция не способна сохранять тепло. У древесины же в этом плане больше преимуществ – материал отличает высокая степень теплоизоляции и энергосбережения. Древесина распределяется по сортам. Первосортный материал уходит на создание висячих стропил и затяжек. Из материала как первого, так и второго сорта выполняют стойки и подкосы.

Материалы изготовления стропил

Когда строится мансарда — стропильная система может быть выполнена из:

• натуральной древесины;
• металла;
• железобетона;
• дерева плюс металл.

Деревянные стропильные системы

Самым популярным материалом для изготовления стропил считается дерево, благодаря возможности легко подогнать детали под нужный размер: от них можно как отрезать лишнее, так и нарастить недостающее.

Устройство стропильной системы крыши мансарды из деревянных элементов имеет недостатки, которые заключаются в неустойчивости материала к внешним воздействиям (читайте: «Устройство мансардной крыши, ее виды и типы»).

Для их устранения детали из древесины предварительно обрабатывают антисептическими и антипиреновыми пропитками.

При установке деревянных стропил в обязательном порядке:

• выполняют гидроизоляцию мест, в которых они соприкасаются с бетоном или кирпичом;

Что это такое

Если говорить с точки зрения строительства, то это эксплуатируемый верхний ярус жилой постройки. Часто, из-за внешнего сходства, ее путают с чердаком в классическом его исполнении. Однако это ложное суждение — она хоть и причисляется к чердачным помещениям, но может быть отапливаемой и вносится в документацию, как функциональная часть жилья с определенным назначением. Такой тип надстройки из-за своих конструктивных особенностей одновременно является и кровлей, и стенами последнего уровня строения.

Названа конструкция была в честь своего отца-основателя – известного французского архитектора Ф. Мансара. В XVII веке он предложил инновационное, на тот период, решение по использованию высокого крова – селить там прислугу и не слишком важных гостей. Со временем эта идея усовершенствовалась и получила широкое распространение по всему миру. На сегодняшний день она имеет различные конструктивные особенности, форму и дизайн.

Стропильная система двухскатной крыши — схема, конструкция и устройство крыши, фото и видео

Оглавление статьи

В любой скатной крыше имеется система с наклонными плоскостями (скатами). Подбор и расчет стропильной системы необходимо делать с учетом опор, необходимых для нее, а также типа крыши, габаритов и форм перекрываемых конструкций. Произведя расчет стропильной системы двухскатной крыши, Вы сможете выбрать нужный размер стропильной ноги, а также обеспечите высокую прочность кровли.

Виды и устройство стропильной системы двухскатной крыши

Данную систему следует выбирать, из условий и количества опор, а также расстояния между ними.

Например, наслонные типы стропил будут опираться несущие стены сооружений (со внешней стороны), а также на доп. опоры внутри, если вдруг между основными будет более четырех с половиной метров расстояние. В нижней части стропильная нога опирается на брусья, передающие вес между крышей и стеной сооружения. Что же касается верхнего конца, то его соединяют с коньковым типом прогона, а также с иной стропильной ногой.

Висячая стропильная система двухскатной крыши обладает затяжкой, расположенной на том уровне, где находятся нижние опорные узлы, а может быть и выше, чем они. Здесь не предусмотрено промежуточных опор. Что касается расстояния между несущими с внешней стороны, оно должно быть до шести с половиной метров. Такой вариант относится к треугольной ферме, а между ними расстояние по плану от 1.3 до 1.8 метра.

Покрытия

Этернитовые типы кровли – волокнистые или плоские асбестоцементные листы. Они дешевые и просто устанавливаются.

Сланец относится к шиферным вариантам крыш, их делают из природных материалов слоистых сланцев. К шиферу также относится ондулин и еврошифер.

Покрытия из металла применяют для покрытия жилых сооружений. Они надежно защитят от воздействия атмосфер, нетяжелые и просты в плане монтажных работ. Сюда относят алюцинк, оцинковку и профнастил.

Рулонный тип относится к мягкой кровле. Он имеет свойство не пропускать влагу, и очень устойчив к негативным влияниям окружающей среды. Также их легко монтировать. Сюда относится рубероид, бито-полимерный материал, мембранная кровля.

Некоторые используют кровлю из дерева. Но очень редко, поскольку они сложны в плане монтажа.

Варианты кровли, которые пропускают свет, производятся из стекла, полимера.

Обрешечиваем

Именно обрешетка – основание кровель. Производится из брусьев или деревянных досок. Если обустраивается деревянная, металлическая, черепичная крыша, выбирается брус, сечение которого:

5 на 5 см, если расстояние между стропилами в диапазоне одного метра 1.1м).

5 на 6 см, если стропиловый шаг от 1.2 до 1.3 метра.

6 на 6, если шаг 1.4 или 1.5 метра.

В других случаях доски могут быть до 2.5 см по толщине.

Стропила

Из дерева используют бревенчатые варианты, которые спилены буквально на один кант. Для того, чтобы делать наслонные стропила, подойдет больше сечение бревна круглой формы с диаметром от 12 до 20 см.

Как рассчитать настольную стропильную ногу?

Между ногами может быть расстояние от метра до полутора. Их сечение нужно определить в соответствии с расчетами. Для этого узнается прочность и жесткость конструкций. Поэтому нужно узнать, какова постоянная нагрузка на стропилу, в которую включены регулярные нагрузки и снега, на каждый метр погонный.

Для проведения расчетов необходимо знать такие данные, как:

• Шаг, с которым устанавливаются стропильные ноги
• Под каким углом наклонена кровля
• Какие габариты кровли

То, какие будут выбраны параметры и вообще, многие коэффициенты, зависит от выбранного материала для крыши и его детального состава.

Стоит учитывать, что между прогонами и стропильными ногами должно быть надежное сопряжение. Благодаря этому стены сооружений не будут разрушающе распороты. Если у Вас конструкции из дерева, их нужно периодически осматривать.

Варианты двускатных крыш на сегодняшний день достаточно распространены. А ведь правильно обустроив кровлю, у Вас будет прочное, красивое и очень долговечное жилье!

Что такое ферма крыши

Если вы строите дом, ремонтируете или строите сарай, есть много вещей, которые вам нужно выбрать для своего проекта. Определите тип сайдинга, форму крыши и стропильную ферму. Что такое ферма крыши? Это сборная рама, которая предназначена для поддержки крыши вашего дома. Ферма крыши связывает ваши боковые стены с крышей, обеспечивая вашему дому большую устойчивость и устойчивость к ветру.

Давайте рассмотрим различия между стропильной фермой и стропилом, типы ферм, преимущества и недостатки, а также уход за стропильными фермами.

Различия между фермой крыши и стропилом

Основные различия между строительством фермы и строительством стропил заключаются во времени и месте. Ферма приходит в дом уже построенной и изготовленной по спецификациям дома. Тем не менее, стропила строятся на месте вашего дома.

Погода и время могут задержать строительство вашей крыши, если вы решите пойти по пути строительства стропил. Другая важная причина использования ферм связана с несущими стенами.Если у вас есть идеи относительно ремонта в будущем, гораздо проще снести стены ферменной конструкции по сравнению с конструкцией, построенной со стропилами.

Типы крыш

Шатровые крыши

Все стороны крыши наклонены вниз к стенам, вертикальных концов нет. Здесь стены дома сидят под карнизами с каждой стороны крыши. Этот тип крыши дороже, чем двускатная, и его концы наклонены к коньку.

Преимущества : самоподдерживающийся и подходит для сильно ветреных и снежных районов.

Недостатки: сложный, более дорогой и меньше чердачного пространства.

Двускатная крыша

Двускатная крыша – это тип конструкции крыши, в которой   две стороны наклонены вниз к стенам. Две другие стороны включают стены, которые простираются от нижней части карниза до вершины конька. Он имеет треугольную форму, как вы можете видеть на картинке выше.

Преимущества: проще в конструкции, больше места на чердаке и дешевле

Недостатки: повреждения при сильном ветре, требует больше материалов для постройки и более простой стиль.

Плоские крыши

Используется больше на промышленных зданиях. Плоские крыши более экономичны и просты в установке. Они также предлагают больше места. Однако они не подходят для районов, где выпадает много сильного снега.

Преимущества : дешевле в установке, меньше материалов, можно использовать для других целей. В случае протечки устранить ее на плоской крыше проще и безопаснее, чем на скатной.

Недостатки: не эстетичны, не могут использоваться в холодном климате, ограниченный срок службы 10-15 лет, плохо дренируются.

Стоимость

Ферма крыши дома площадью 2000 квадратных футов стоит от 7200 до 12000 долларов в зависимости от размера проекта, используемых материалов, трудозатрат и сложности крыши.

Преимущества фермы крыши

Использование фермы в качестве опоры для крыши дает много преимуществ. Давайте посмотрим на них.

Изучив эти преимущества, вы поняли, почему использование фермы в качестве каркаса является наиболее привлекательным.Строители всегда стремятся сэкономить деньги, и использование сборных ферм позволяет им работать быстрее и безопаснее.

Ферма прибывает на полуприцепе, и кран поднимает их с кузова грузовика по одной, чтобы подрядчики могли устанавливать их по одной штуке за раз. Поскольку вся ферма уже построена, они могут работать в более безопасном и быстром темпе.

Наконец, долговечность и устойчивость фермы являются большим преимуществом для домовладельца и подрядчиков, строящих дом. Теперь рассмотрим недостатки стропильной системы.

Недостатки фермы крыши

Вы будете удивлены недостатками фермы. Хотя их не так много, вы можете представить себе, как вы пытаетесь установить готовую ферму для своего дома на острове или хижины для отдыха в горах.

Самый большой недостаток ферм при строительстве дома состоит в транспортных расходах на их транспортировку. Кроме того, растут затраты на установку, поскольку для их разгрузки с полуприцепа требуется кран, а пространство под ними очень ограничено.У вас не будет много места на чердаке или места для хранения праздничных украшений.

Если вас интересуют основы стропильной конструкции крыши, посмотрите видео ниже, чтобы узнать больше.

Фермы крыши во время проверки дома

Во время осмотра дома были обнаружены общие проблемы с фермами крыши. Это повреждения, плесень, древесная гниль, плесень, окрашивание, изменения и повреждение термитами. Вот изображение ниже фермы, которая была изменена домовладельцем. Вы можете видеть, где некоторые раскосы перерезаны, что снижает прочность и устойчивость ферм.

Техническое обслуживание и обновления

Вы не всегда можете присутствовать при строительстве крыши, но вы должны убедиться, что фермы не оставлены под дождем. В этом случае на фермах может появиться грибок. Это особенно актуально при температуре 50-90 градусов.

Вы думаете о том, чтобы оштукатурить деревянный дом или проект ? Это может быть огромным мероприятием, но может сделать дом или проект более новым и свежим.

Наконец, может быть, вы хотите положить металлическую крышу поверх черепицы? Это можно сделать, но нужно помнить о сырости, водяном паре и проблемах с предыдущей крышей.

Когда звонить специалисту

Как правило, домовладелец не слишком увлекается фермой. Однако при осмотре дома древесина, из которой состоит ферма, может быть признана поврежденной. В этом случае вам понадобится лицензированный кровельщик, который рассчитает стоимость замены поврежденной древесины.

К счастью, из-за того, что ферма состоит из различных частей размером 2 на 4, повреждение дерева обычно довольно легко устраняется.

Заключение

Очень важно подумать о том, какую ферму установить при реконструкции или строительстве нового дома. Это решение, с которым сталкивается большинство домовладельцев. Подумайте о размере вашего проекта, чтобы убедиться, что вы выбрали правильный. Служба инспекции Boggs может проверить фермы вашей крыши во время инспекции дома.

Каркас крыши

Автоматически создавайте стержневой каркас или вручную рисуйте систему ферм, устанавливая директивы крыши для консольных, вальмовых, чердачных ферм и настраиваемые плоскости потолка для ножничных ферм.

Палка для обрамления крыши

Базовый каркас крыши может быть создан автоматически, а затем изменен вручную.

Видео № 343

Каркас крыши и фермы

В главном архитекторе каркас крыши напрямую связан с тем, как вы строите свою крышу, и с ее свойствами. Сегодня многие крыши имеют ферменный каркас и спроектированы третьей стороной. Возможно, вы захотите быстро построить каркас крыши, чтобы создать 3D-вид; но что, если вам нужно показать часть дома со специально спроектированной фермой? Мы обсудим эти и другие детали каркаса крыши на этом занятии.[НКБА .1 ЦЕУ]

Видео № 10230

Каркас с ферменной системой крыши

Стандартные и энергетические фермы крыши рисуются вручную и создаются там, где уже присутствуют плоскости крыши и потолка.

Видео № 346

Усовершенствованные крыши — надстройка с тремя фронтонами

Третья двускатная крыша присоединяется к основной крыше в ситуации перестройки. Демонстрируется использование стропил, ферм и полилинии основания фермы

Видео № 1955

Обрамление надстройки с использованием ферменной конструкции

Основание фермы — это замкнутая полилиния, определяющая область, в которой должны быть построены фермы крыши с заполнением долины поперек и над вершинами обычных полноразмерных ферм крыши.

Видео №350

Каркас с ножничными фермами

Фермы, проведенные между плоскостями крыши и наклонными плоскостями потолка с уклоном, отличным от наклона крыши, называются фермами типа «ножницы».

Видео № 353

Создание прогонов крыши

Прогоны крыши можно указать в диалоговом окне «Определение поверхности крыши».

Видео № 199

Каркас с чердачными фермами

Чердачные фермы, вариант ферм крыши, могут быть нарисованы, если план содержит чердак с обеих сторон и над комнатой наверху, например, в доме в стиле Кейп-Код.

Видео № 354

Каркас с ферменной системой крыши

333 — Каркас чердачных стен с торцевыми фермами

343 — Палка, обрамляющая крышу

10230 — Каркас крыши и фермы

1030 — Автоматический каркас — Открытые концы стропил — Подобшивка и обшивка

346 — Каркас со стропильной системой

405 — Нанесение символов декоративной балки или фермы

505 — Создание сборки крыши SIP

1955 — Усовершенствованные крыши — надстройка с тремя фронтонами

350 — Обрамление надстройки с использованием ферменной конструкции

348 — Каркас консольной ферменной системы крыши

353 — Каркас с ножничными фермами

199 — Создание прогонов крыши

356 — Обрамление светового колодца фермами

347 — Каркас и крепление ферменной системы крыши без смотровых площадок

5318 — Настройка интервала наблюдения фермы и просмотр сведений о выбранной ферме

351 — Тазобедренные фермы — Построение ступенчатого бедра

352 — Вальмовые фермы — Создание вспомогательной вальмы

502 — Набедренные фермы — Заниженная талия или калифорнийская бедренная

354 — Каркас с чердачными фермами

10109 — Быстрый совет — ферма с деревянным каркасом

KA Компоненты — фермы крыши и пола

От самых простых навесов на заднем дворе до самых сложных архитектурных сооружений фермы обеспечивают максимальное покрытие и защиту по самой разумной цене. По сравнению с традиционными подходами к каркасу, фермы:

• Пролетайте на большие расстояния, используя меньше пиломатериалов.
• Устранение ненужных или нежелательных опорных точек.
• Сокращение рабочей силы, пространства и отходов на стройплощадке.
• Обеспечивает большую гибкость потолочных и потолочных профилей.
• Лучше подходят для строительства точно в срок (JIT).
• Разрешить/может быть спроектирован с усилением или отверстиями, которые будут работать в сочетании с системами отопления, вентиляции и кондиционирования воздуха, водопроводными и электрическими системами.
• Разработанные компоненты с определенными расчетными значениями, которые соответствуют целям, связанным с «проектированием полной конструкции»

Чтобы получить желаемое качество конструкции с линией горизонта и/или деталями потолка, очевидным выбором являются кровельные фермы.

KA производит деревянные фермы из материалов высочайшего качества с пролетами до 80 футов. Они могут быть разработаны специально для сельскохозяйственного, коммерческого, муниципального или жилого использования.

Для полного охвата преимуществ конструкционных компонентов см. следующую статью, составленную SBCA, и их выводы при сравнении конструкционных компонентов с обычным каркасом: «Обрамление американской мечты» — SBCA

Фермы крыши

• Системы стропильных ферм обеспечивают архитектурную универсальность, предоставляя практически неограниченные эстетические и функциональные возможности дизайна.Очистить пролеты. Обеспечивает полное внутреннее разделение и гибкость расположения помещений. Чистые пролеты до 80 футов являются обычным явлением. Эконом. Экономия трудозатрат благодаря легкому весу, простоте установки на рабочей площадке, отсутствию обрезки или обрезки в полевых условиях, открытых полотен, быстрого закрытия приводит к общему снижению затрат на месте.

Половые фермы

• Система ферм перекрытий 4×2 обеспечивает более длинные и прочные пролеты в свету и большую гибкость конструкции при размещении несущих стен и перегородок. Поскольку система ферм пола может располагаться дальше друг от друга, требуется меньшее количество элементов. Легкие и жесткие фермы перекрытий, доставленные на стройплощадку готовыми к установке, легко и быстро поднимаются, часто без использования крана.

  Широкие (3 1/2 дюйма), верхние и нижние пояса, которые можно прибить гвоздями, ускоряют укладку материала настила и потолка без использования специальных крепежных элементов или зажимов. Механические элементы быстро устанавливаются через отверстие между стенками без надрезов или обшивки. работа быстрее, что приводит к более ранним срокам завершения и снижению затрат на рабочую силу на месте.

Короткое видео о фермах перекрытий можно посмотреть на странице http://www.hgtvremodels.com/video/wood-floor-truss-systems-video/index.html

Установка сборных деревянных ферм крыши

Лицо, ведущее бизнес или предприятие (PCBU), должно предоставить работникам информацию, инструктаж, обучение, надзор и оборудование для защиты их от падения с высоты при установке сборных деревянных ферм крыши. PCBU необходимо будет внедрить устройства и процедуры для предотвращения падения, а там, где риск падения превышает 3 метра, — заявление о методах безопасного выполнения работ (SWMS) для строительных работ с высокой степенью риска.

Проектировщик, производитель, импортер и поставщик должны предоставить информацию для безопасной установки сборных деревянных ферм крыши.

Подготовка

Монтажник ферм, поставщик и перевозчик должны согласовать порядок загрузки ферм на грузовик. Цель состоит в том, чтобы разгрузить фермы в порядке, сводящем к минимуму объем операций, выполняемых монтажниками ферм.

Когда монтажники ферм работают на высоте, они должны иметь доступ к следующей требуемой ферме с вершины пакета ферм.Там, где это практически возможно, используйте кран для установки ферм крыши на верхние плиты стены во время доставки, чтобы свести к минимуму погрузочно-разгрузочные работы.

Если фермы не были установлены непосредственно на верхние плиты, следует разработать безопасную систему подъема ферм на верхний уровень. Ни в коем случае ни один рабочий не должен стоять на верхней плите, чтобы получить фермы крыши, пропущенные снизу.

Как PCBU, вы должны гарантировать, что рабочие защищены от рисков для здоровья и безопасности, связанных с перегрузкой любых каркасов стен при посадке ферм.

Убедитесь, что все соответствующие рабочие зоны имеют безопасные пути доступа и выхода в любое время и свободны от препятствий.

При работе вблизи оконных проемов и балконов обеспечьте достаточную защиту от падения вокруг проемов. К устройствам для предотвращения падения относятся:

• система защиты кромок первого этажа
• деревянные перила, устанавливаемые на месте производства
• временные стойки, устанавливаемые лицом, занимающимся монтажом ферм крыши
• система ограждений
• леса по всему периметру поймать сети.

Подъем

Монтаж стропильных ферм связан как с внутренним, так и с внешним риском падения. Размер, вес и расположение стропильных ферм могут представлять опасность для здоровья и безопасности рабочих. PCBU и рабочие, по согласованию, должны определить и оценить эти риски до начала работы. Если это целесообразно, риски для здоровья и безопасности работников должны быть устранены. Если риск невозможно устранить, его следует свести к минимуму, насколько это практически возможно, например, используя кран с лицензированным оператором для помощи в выполнении задачи.

При использовании крана перед монтажом убедитесь, что фермы уложены ровно и имеют подходящую опору.

При ручном подъеме ферм меньшего размера для одноэтажных крыш убедитесь, что они отделены от упаковки и подняты по отдельности в нужное положение вдоль верхних пластин. Ни в коем случае ни один рабочий не должен стоять на верхней плите, чтобы получить фермы крыши, пропущенные снизу.

Если необходимо изменить положение фермы, человек, устанавливающий фермы, должен делать это снизу, чтобы избежать работы на высоте.

Монтаж

Ни в коем случае нельзя стоять или работать с верхней плиты наружной стены без подходящего устройства для предотвращения падения. Возведение ферм можно производить из верхних плит внутренней стены или из досок подмостей, опертых на верхние плиты внутренней стены при условии:

• никто не работает ближе 1,5 м к наружной стене, включая фронтонные торцевые стены
• все люди должным образом защищены от риска падения, например, в лестничную клетку или другую пустоту, а доски
• должным образом поддерживаются и закрепляются поперек своих пролетов.

При работе с клееной древесиной, алюминиевыми и стальными досками PCBU должен следовать любой информации и инструкциям, предоставленным разработчиком продукта, производителем, импортером или поставщиком.

При работах на высоте для крепления и крепления ферм с центрами больше 600 мм , должны быть предусмотрены другие устройства для предотвращения падения. К ним могут относиться:

• системы передвижных лесов
• сетка или сетка, установленная в соответствии со спецификациями производителя
• ограждения и поручни в пределах смежных ферм, установленные в соответствии со спецификациями проектировщика или производителя
• рабочие платформы или подъемные платформы, включая моторизованные одноместные подъемные платформы.

При работах на высоте для крепления и крепления ферм с центрами менее 600 мм , рабочие могут использовать собранные фермы в качестве средства предотвращения падения, если:

• компетентное лицо или производитель/поставщик фермы предоставлены необходимые детали и инструкции, включая рекомендации относительно монтажников, стоящих на нижнем поясе
• нижний пояс визуально проверяется назначенным компетентным лицом на наличие дефектов, которые могут нарушить структурную целостность материала (то есть сучки, расколы, трещины и гниение бревна) перед тем, как ходить по нему.

Если рабочий не может дотянуться до вершины или любой другой высокой точки крепления, вы можете:

• закрепить ригельные пластины для стояния или поддержки временных рабочих платформ на соответствующей высоте, чтобы достичь вершины или высоких точек
• закрепить ригеля к торцу фермы в соответствии с рекомендациями производителя, чтобы обеспечить передачу нагрузки на нижний пояс.

Ригельная пластина должна быть изготовлена ​​из дерева размером 70 мм x 35 мм F5 или эквивалентного размера и иметь длину не более 1500 мм, закрепленного на каждом конце минимум двумя стержнями 65 мм x 3.гвозди 15 мм.

Первая и вторая фермы

Установите первую ферму в месте, указанном производителем/поставщиком крыши. Это может быть повторено несколько раз для каждого общего ряда ферм, в зависимости от конструкции кровли.

Если используются рабочие платформы, их ширина должна быть не менее 450 мм. Лицо, занимающееся монтажом ферм, должно установить, зафиксировать и скрепить первую и вторую фермы, используя:

Метод 1: кран

• Установите соответствующую рабочую платформу на каждом конце, где ферма должна быть прикреплена к верхней плите.Рассмотрев возможность использования более безопасных вариантов, вы можете рассмотреть возможность использования лестницы-платформы. Если установлена ​​система лесов по периметру, эту работу можно выполнять снаружи, а не с использованием внутренних рабочих платформ или лестниц-платформ.
• Осмотрите материал, который будет использоваться в качестве временной распорки, на наличие явных дефектов, которые могут нарушить структурную целостность материала (то есть сучки, расколы, трещины и гниющая древесина).
• После того, как материал будет готов для использования, закрепите временные распорки в прочных точках крепления, готовых к соединению с фермой.Раскосы могут быть деревянными подходящего размера и длины.
• Направьте первую ферму в вертикальное положение, опираясь на кран.
• Используйте как минимум двух человек, по одному на каждом конце, для крепления фермы к верхним пластинам и временным раскосам. В этот момент первая ферма должна находиться в стабильном состоянии.
• Установите вторую ферму, используя ту же процедуру, что и выше.
• Временно прикрепите вторую ферму к первой ферме.

Способ 2: Вручную

• Установите соответствующую рабочую платформу на каждом конце, где ферма должна быть прикреплена к верхней плите. Рассмотрев возможность использования более безопасных вариантов, вы можете рассмотреть возможность использования лестницы-платформы. Если установлена ​​система лесов по периметру, эту работу можно выполнять снаружи, а не с использованием внутренних рабочих платформ или лестниц-платформ.
• Осмотрите материал, который будет использоваться в качестве временной распорки, на наличие явных дефектов, которые могут нарушить структурную целостность материала (то есть сучки, расколы, трещины и гниющая древесина).
• После того, как материал будет готов для использования, закрепите временные распорки в прочных точках крепления, готовых к соединению с фермой.Раскосы могут быть деревянными подходящего размера и длины.
• Прикрепите опорные блоки к верхней пластине в первом положении фермы, чтобы предотвратить скольжение фермы во время стояния.
• Не менее двух человек, по одному на каждом конце, должны поддерживать первую ферму; в середине пролета может потребоваться третий человек для помощи в стабилизации длиннопролетной фермы с помощью толкателя на конце с V-образным концом
• После установки первой фермы в вертикальное положение закрепите ее на верхних пластинах и закрепите на временных распорках . На этом этапе первая ферма должна находиться в устойчивом состоянии.
• Установите вторую ферму, используя ту же процедуру, что и выше.
• Временно прикрепите вторую ферму к первой ферме.

Последующие фермы

После того, как первая и вторая фермы закреплены и временно закреплены, нижний пояс может использоваться для того, чтобы монтажник ферм мог стоять на временных рабочих платформах или поддерживать их.

Каждая последующая ферма крыши должна размещаться так, чтобы каждый конец фермы контролировался человеком на рабочей платформе или лестнице платформы. Для помощи может потребоваться третий человек на вершине.

Каждая последующая ферма крыши должна быть закреплена и закреплена с учетом информации, предоставленной проектировщиком, изготовителем, импортером или поставщиком, с использованием безопасных методов работы на высоте.

Крепление временных связей к верхнему и нижнему поясам

Временные связи следует использовать на верхних поясах на расстоянии не более 3000 мм и на расстоянии не более 4000 мм на нижнем поясе.

Если человек, возводящий фермы, должен опираться на нижние тросы ферм крыши, расстояние между стяжками/распорками должно быть не более 3000 мм.

Все раскосы и крепления должны сопротивляться движению ферм друг к другу и друг от друга, то есть сопротивляться как сжатию, так и растяжению.Таким образом, не следует использовать плоские обвязки или триммеры (выступы), прибитые гвоздями по бокам ферм.

Дополнительная информация

Управление риском падений на рабочем месте – Утвержденный свод правил

Поскальзывания, спотыкания и падения, включая серию видеороликов по управлению риском падений

SWMS для строительных работ повышенной опасности

Лестничные клетки, атриумы и пустоты

Безопасный монтаж стропильных ферм, видео – SafeWork NSW

Управление риском падения в жилищном строительстве – Типовой свод правил – SafeWork Australia

AS 4440–2004: Монтаж деревянных стропильных ферм с гвоздями

Этап 4: Сборка фермы: Серия видеороликов по установке

Шаг 4 из серии видеороликов из 24 шагов, в которых показано, как собрать систему ферм при установке здания Absolute Steel модели Sierra, самой простой в установке металлической системы здания в Америке.

Если ваше здание имеет ширину менее 20 футов и при условии, что вы не находитесь в районе с чрезмерными снеговыми нагрузками, у вас, вероятно, не будет раскосов фермы. За некоторыми исключениями, для наших конструкций шириной 20 футов потребуются распорки фермы, а для любых зданий шириной более 20 футов потребуются распорки фермы. Здания Absolute Steel имеют три различных типа ферм в зависимости от различных нагрузок, которые должны быть достигнуты в различных частях страны.

Для этой демонстрации мы устанавливаем раскосы Tri-Truss, так как они используются чаще всего.Опять же, обратитесь к Руководству по сборке, чтобы узнать, какой тип фермы есть в вашем здании.

Основная центральная соединительная трубка в этом здании имеет общую длину 31 ½ дюйма и представляет собой трубку размером 2 дюйма x 2 дюйма с укороченными концами. Трубки стяжек центрального воротника могут различаться по длине и размеру в зависимости от размера вашего здания. Например, в здании шириной 40 футов в зоне снеговой нагрузки используется труба длиной 144 дюйма и размером 2 дюйма x 3 дюйма. Опять же, всегда сверяйтесь с инструкциями по сборке, которые входят в комплект.

Затем наденьте одну из 91 1/8 ^th дюймовых стяжек с торцевым воротником на каждый конец центральной стяжки с воротником и убедитесь, что сборка прямая. Закрепите соединения винтами TEK или рамы и прикрепите левый и правый кронштейн стяжки заподлицо с концами узла стяжки.

Прямо сейчас я хочу, чтобы вы расположили стяжку воротника между боковыми изгибами. Галстук-воротник должен располагаться по центру кадра. Используйте стыковое соединение между стропилами и боковым изгибом в качестве контрольной точки.Расстояние от соединительного соединения до конца хомута в сборе должно быть одинаковым с обеих сторон. Прикрепите каждый стяжной кронштейн к сборке крыши/стены с помощью 12 шурупов для рамы. Далее нам нужно отметить центр пика (измерение пика составляет 24 3/8 ^th дюймов от соединенного соединения до центра пика). Здесь очень пригодится одна из тех ручек «Шарпи» или что-то еще, что оставляет на стали метку, которая не стирается. Теперь отметьте центр узла галстука воротника.В этом здании центр будет 102 7/8 ^th дюймов. Это будут ориентиры, которые мы будем использовать всего через минуту или две.

Поместите вертикальную центральную распорку в раму между козырьком и воротником. Используйте свои ориентиры в качестве ориентира. Используйте BK 20 или плоский кронштейн, чтобы прикрепить центральную скобу к козырьку. Убедитесь, что сборка прямая, прежде чем закручивать винты после вкручивания первого винта. Оставьте конец, который соответствует узлу стяжки воротника, — мы вернемся к этому через минуту.

Используя центральную отметку на узле хомута, отцентрируйте плоский кронштейн 4 дюйма x 6 дюймов на узле хомута, удерживая его на одном уровне с нижней частью узла хомута, и закрепите двумя рамными винтами.

Теперь можно прикрепить центральную распорку с помощью рамных винтов, вставленных в кронштейн 4 x 6 дюймов, и завершить установку, затянув оставшиеся винты.

Теперь две диагональные распорки центрированы на каждом стропиле, а другой конец упирается в то место, где центральная распорка встречается с узлом стяжки с буртиком. Используйте плоские скобы BK 20, чтобы прикрепить их к середине стропил, и вставьте другие концы в плоскую скобу 4 x 6 дюймов, которую вы поместите на сборку стяжек с воротником, и закрепите их с помощью шурупов.

Единственное место, где кронштейны используются с обеих сторон (спереди и сзади) узла крыши/стены, — это вершина к вертикальному соединению.

Теперь у нас есть первая сборка стены и крыши вместе с ее сборкой раскосов фермы, поэтому мы собираемся приступить к изготовлению всех их для этого строительного комплекта, оставив первую и последнюю сборку без распорок фермы по причинам, которые я только что объяснил.

Шаг 5: Расстояние между каналами шляпки

Индекс видео:

Добро пожаловать в TrussWorks LLC

Фермы перекрытий

По сравнению с традиционной балочной конструкцией, стропильные системы изготовленных деревянных полов лучше, прочнее и могут быть установлены быстрее.

Производимая ферма перекрытия представляет собой инженерный элемент конструкции, собранный из деревянных элементов, металлических соединительных пластин и других механических крепежных элементов.Элементы фермы образуют полужесткий структурный каркас и собраны таким образом, что элементы образуют треугольники. Большинство строителей знакомы с системами стропильных ферм крыши, но могут не осознавать преимущества системы стропильных ферм промышленного производства.

 Преимуществ систем перекрытий с деревянными фермами много. Фермы перекрытий могут простираться на большие расстояния, создавая большие открытые пространства внизу, свободные от колонн и перегородок. Кроме того, конструкция с открытой решеткой позволяет фермам расширяться и сжиматься в зависимости от влажности и тепла.Это может помочь обеспечить большую долгосрочную стабильность и снизить вероятность раздражающего скрипа пола.

 Системы стропильных ферм устанавливаются быстрее и проще, чем традиционные балки перекрытий, а поскольку они производятся в контролируемых условиях, вероятность коробления, усадки и скручивания пиломатериалов меньше. Производимые системы стропильных ферм также экономят древесные ресурсы за счет уменьшения количества древесных отходов, образующихся во время строительства. Постоянный размер и высота изготовленных балок перекрытия будут означать более легкую установку материала основания пола, а открытая конструкция перемычки позволяет прокладывать инженерные коммуникации между системой перекрытия без сверления или вырезания отверстий.Эти преимущества сократят количество времени, которое торговые подрядчики тратят на объект, ускорят строительство и, в конечном счете, сэкономят деньги застройщика. ПОДРОБНЕЕ….

Фермы крыши

Назовите тип крыши — двухскатная, вальмовая, мансардная, вальмовая — и она может быть обрамлена металлическими пластинами, соединенными деревянными фермами. Сборные фермы, точно изготовленные из пиломатериалов и металлических соединительных пластин, за последние три десятилетия произвели революцию в конструкции крыш. Легкие и не требующие сборки на месте, фермы дают строителям большую отдачу от затраченных средств. Крыши с ферменным каркасом можно возводить быстрее и с менее квалифицированным трудом, чем крыши из стержней. Часто фермы поднимаются и опускаются в один и тот же день, поэтому защита от непогоды наступает раньше. Длинные, чистые пролеты ферм обеспечивают большую гибкость при планировании этажей. А так как внутренние несущие стены не нужны, то и их дорогостоящие фундаменты тоже не нужны. Высокоэффективные в использовании пиломатериалы, фермы помогают сохранить лесные ресурсы.Чаще всего сделанная из 2×4 и расположенных на расстоянии 24 дюйма, крыша с ферменным каркасом использует меньше древесины, чем крыша, построенная из 2×6 или 2×8 стропил и балок с шагом 16 дюймов.

Как работают фермы крыши:

Треугольники — это жесткие геометрические фигуры, которые не деформируются при нажатии. В вертикальном положении ферма жесткая по той же причине. Независимо от его общей формы, все его хорды и паутины образуют треугольники или треугольники. Крыши из палочек работают по тому же принципу: стропила, потолочные балки и хомуты образуют треугольники.Под тяжестью обшивки и кровли стропильная ферма в целом испытывает напряжение на изгиб. Однако его хорды и перепонки в основном испытывают напряжение либо при растяжении, либо при сжатии. Верхние хорды, находящиеся в сжатом состоянии, выталкиваются в пятке и опускаются в пике. Нижний пояс, прочно скрепленный с верхним поясом, растянут в напряжении, чтобы противостоять внешней тяге. В результате получается стабильная самобалансирующаяся конструкция.

 Важным отличием крыш из стержней от крыш с фермовым каркасом является то, что потолочные балки редко охватывают всю ширину здания.Вместо этого они ложатся на внутренние перегородки, а также на наружные стены. Фермы крыши почти всегда проектируются так, чтобы опираться только на внешние стены, а стенки, соединяющие верхний и нижний пояса, обеспечивают промежуточную поддержку. Поэтому полотна, в зависимости от их расположения, испытывают напряжения либо на растяжение, либо на сжатие. ПОДРОБНЕЕ…

Деревянные фермы

Свяжитесь с нами для получения информации и цен на деревянные фермы на заказ.979-823-5356
