Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

• перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
• привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Особенности монтажа стропильной системы деревянного дома

Способ крепления стропильной системы деревянного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Типы стропильных систем

Перед тем как сделать двухскатную крышу дома своими руками, нужно определиться с конфигурацией стропильной системы. Для этого следует учесть площадь и особенности строения дома.

Строительные системы делятся на 2 основных типа:

• Висячая. Для относительно компактных домов без несущих стен, возведённых внутри здания. Стропила крепятся под углом без конька и стоек. Опираются на наружные несущие стены. Для повышения прочности затяжки монтируют на удалении до 50 см от верхней части. Затяжками могут выступать балки перекрытия (исходя из высоты крыши).
• Наслонная. Выдерживает более высокие нагрузки, подходит для больших домов, требует наличия несущей стены внутри здания. Конструкция обязательно включает лежень, конёк и стойки. Иногда функцию стоек выполняет кирпичная стена, разделяющая чердак на 2 части.

Из каких материалов его можно сделать?

В большинстве случаев стропильная основа возводится из деревянного бруса. Это наиболее удобный стройматериал, который позволяет быстро смонтировать кровлю помещения.

Как правило, используются балки среднего размера с сечением от 10 на 10 до 20 на 20 сантиметров. Величина бруса зависит от толщины стены и условий, в которых ведется строительство, и которые будут воздействовать в дальнейшем на конструкцию.

Большинство профессиональных строителей выбирают материал размером примерно в треть от ширины основания, на котором он будет установлен. Это считается оптимальной величиной сечения.

Для легких крыш можно создать стропильную основу из соединенных между собой досок. Обычно используется 2-3 скрепленных доски, однако при этом следует помнить, что подобный мауэрлат не сможет выдержать сильных нагрузок, поэтому он подходит только для небольших и невысоких помещений, строящихся в регионах, где нет обильного снежного покрова зимой и сильных порывов ветра.

Для очень жестких условий или слишком больших по площади кровель, как правило, стропила делают из более прочных стальных труб, поэтому мауэрлат для таких конструкций тоже монтируется из металла. Он способен выдержать намного более сильные нагрузки и не подвергнуться деформации под собственным весом.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Видео — Стропильная система двускатной крыши

Виды стропильных систем для двухскатной крыши

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

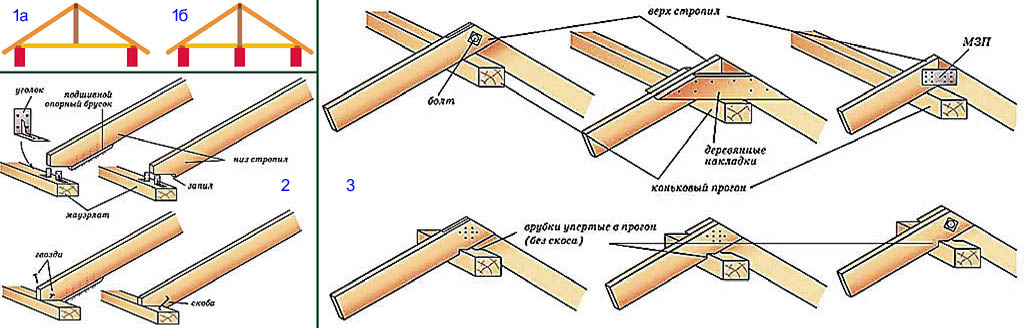

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Для небольших домов

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать.  Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

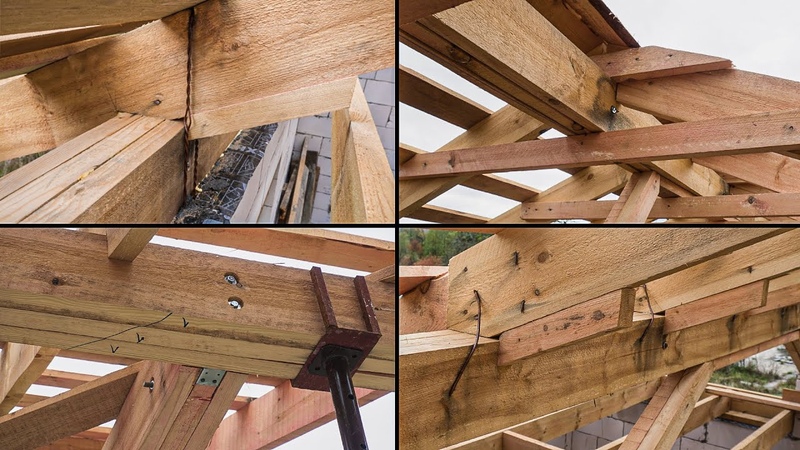

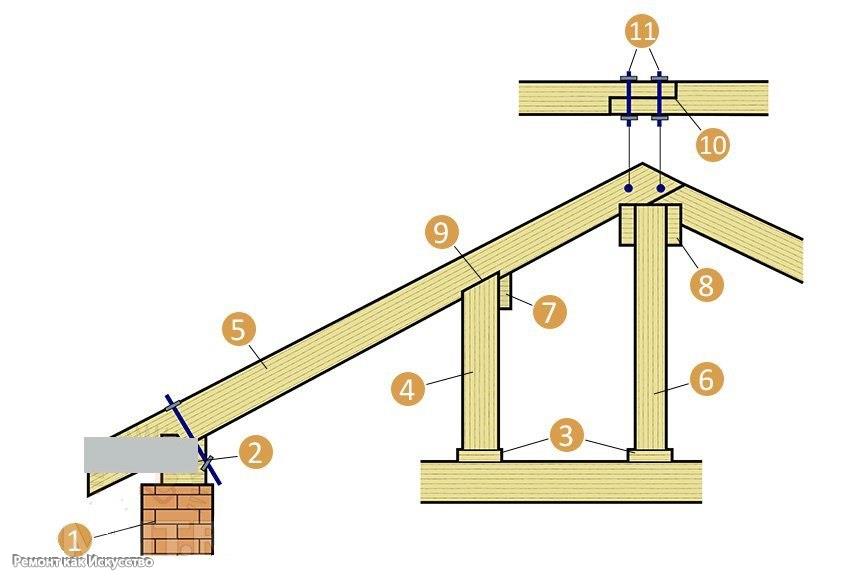

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Типы мауэрлата и особенности его сопряжения со стропилами

Фронтон двускатной крыши, в том числе его виды, а также как правильно рассчитать и сделать

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Установка опалубки и арматуры

На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.

Установка утеплителя

Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.

Заливка бетона

Заливка бетона выполняется на высоту 300-500 мм.

Укладка гидроизоляции

На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.

Монтаж мауэрлата с наращиванием длины

В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.

Угловое соединение

Под прямым углом брусья соединяются вполдерева.

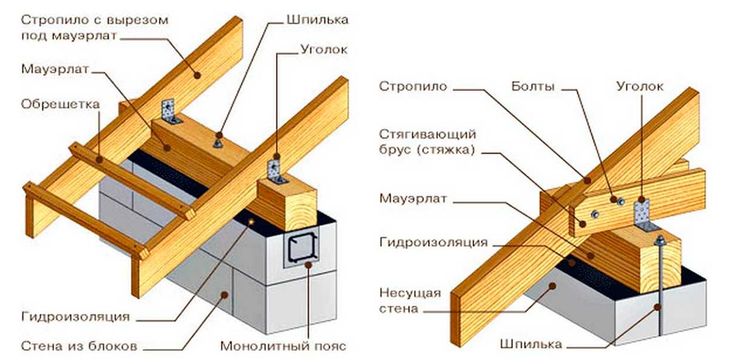

Схема армопояса со смонтированным на нём мауэрлатом

После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.

Монтаж стропил

Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами

Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.

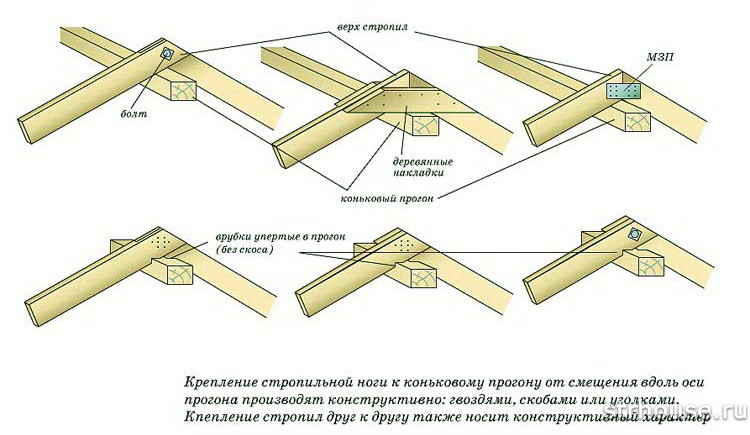

Узел соединения верха стропил

Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

• древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
• крепление отдельных элементов происходит за счет прямого замка;
• брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

В каких случаях требуется мауэрлат?

У данной конструкции две функции:

• Компенсация распирающего усилия от стропил.
• Удерживание крыши.

Распирающее усилие стропил означает, что сила тяжести, действующая на скат крыши, за счет угла начинает смещаться вниз. Давление это может при сильных снегопадах достигать такой силы, что стены под ее действием просто разрушатся. В тех районах, где зимой осадки особенно обильны, архитекторы советуют крепить мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и сносит крыши очень легко. Для ветра не важно, легкая это крыша или усиленная, он унесет ее, если хватит силы. Именно мауэрлат, плотно скрепленный со стропильной системой и одновременно со стенами дома, закрепляет кровлю и удерживает ее при сильном порывистом ветре.

Двухскатная крыша своими руками: монтаж стропильной системы и устройство кровельного пирога

Проект любого дома включает проект крыши. Тип крыши зависит только от особенностей самого дома, от площади, количества этажей, особенностей его эксплуатации, стиля. Самой универсальной крышей является двускатная, о ней речь далее.

Преимущества такой крыши – простота, скорость возведения и экономичность, возможность большого выбора кровельных материалов для перекрытия. О строительстве двухскатной крыши своими руками и поговорим. Брус прочный материал, но крыша должна быть легкой, так как дерево не способно выдержать тяжелую кровлю.

При своей легкости она должна выдерживать снежный покров и сильный ветер. Строительство крыши своими руками сложное и ответственное дело, поэтому нужно сразу разобраться в конструктивных особенностях дома, четко распланировать последовательность работ. При сооружении крыши нужно абсолютно рассчитать все нагрузки.

Кроме того, нужно учесть, что построить крышу нереально одному, без помощи людей или спецтехники.

Стропильная система двухскатной крыши

Самая важная часть в строительстве двухскатной крыши своими руками — стропильная система. Она является основой будущей крыши. От того как стропила будут переносить нагрузки самой крыши, ветра, дождя и снега зависит как долго она прослужит. Этому вопросу уделим отдельное внимание. Все стропила должны быть перевязаны между собой по системе пазов, выступов, и быть единым целым, что позволит конструкции выдерживать максимально большие нагрузки.

Чтобы избежать боковой нагрузки на стены, необходимо установить стяжки на последний ряд брусьев на противоположные стены. Подойдет брус 150 на 100мм. Стяжки также будут служить и балками перекрытия, поэтому выпускать за наружный край стены их нужно на 400мм, с обеих сторон дома, чтобы после перекрытия кровельными материалами вода не попадала на стены. Края балок будут служить опорой для стропил. Количество балок подбирается индивидуально из характеристик дома.

Установив балки перекрытия, делают еще один ряд обвязки по периметру стен, в который врезают балки. Такой вариант основы может выдержать любую крышу и нагрузку на нее. Все соединения дублируются металлическими пластинами, благодаря которым стропила двухскатной крыши становятся прочнее, а при короблении бруса или балок крыша не вылетает из пазов и соединений. Стяжки монтируются цельные, без соединений. Если чердак планируется использовать, то скат крыши подымается на 30-45 градусов.

Нужно помнить, чем выше уклон, тем больше парусность для ветровой нагрузки и меньше для снежной.

Кровельный пирог

• При подборе материала для пирога нужно подойти очень ответственно, так как в последствии выбор наполнения кровли может повлиять на теплоизоляцию, звукоизоляцию, гидроизоляцию и пароизоляцию. А это в свою очередь на микроклимат в будущем жилье. Немаловажным аспектом будет и экономия на отоплении помещения, влажности в помещении, вентиляции.
• При нарушении порядка или замены материалов на более дешевый или отсутствие вообще такого. Вам грозит чрезмерная сырость, неоправданные затраты на отопление, плохая ветнтилируемость, повреждение бруса, гниение древесины, цвель.
• Правильный подбор составляющих пирога сделает здоровый микроклимат в Вашем доме из бруса. Для сохранения микроклимата в основании кровли располагают слой паро изоляции, это не дает возможность влаге из помещения попадать в подкрышное пространство. Над пароизоляцией располагают утеплитель.
• Утеплитель выбирают исходя из географического месторасположения дома. Пенопластом утеплять не рекомендуют, так как он не долговечен и его портят грызуны. Лучшим решением будет утеплитель на основе стекловолокна или бальзата.
• Исходя из конструктивных особенностей дома, утеплитель располагают внутри крыши, или снаружи. Утепляют весь чердак. Над утеплителем обязательно оставляют зазор. А потом – слой гидроизоляции в виде дышащей мембраны.
• Слой гидроизоляции располагается таким образом, что обязательно остается место для выхода воздуха, чтобы влага не скапливалась в утеплителе. Конденсат должен стекать по провесам гидроизоляции, не попадая на деревянные конструкции.
• На гидроизоляцию монтируют кровельный материал на обрешетку.

  При этом между покрытием и гидроизоляцией оставляют зазор для вентиляции. Изредка в качестве кровельного материала используют древесину в виде досок, дополнительно обрабатывая доски пропитками, для влагостойкости.

• Деревянная крыша уступает другим видам кровельных покрытий, более современным. Она не долговечна и не влагостойка.
• Для крепления металлического профнастила, используют саморезы с резиновыми прессшайбами, не пропускающими влагу под кровлю в местах крепления. После монтируют конек крыши и ветровые планки.
• Следует организовать водосток, он защитит стены дома от влаги, увеличит долговечность строения и фундамента.

Больше интересных и полезных статей на нашем сайте

Что такое мауэрлат, его функции и особенности

Мауэрлат – это своеобразная основа крыши, ее фундамент. Это брусья или балки, расположенные по всему периметру внешних стен, которые соединяют стропила и стены в единую прочную конструкцию.

Две основные функции мауэрлата:

1. Распределение точечной нагрузки, которая воздействует на стены и может их повредить;
2. Соединение кровельной конструкции со стенами сооружения в единую конструкцию.

четырехскатных крыш

Угол наклона крыши ослабляет силу, с которой давит вес снега на конструкцию, и перенаправляет силу давления из вертикальной в горизонтальную плоскость. Эта сила становится распирающей, которая точечно воздействует на стены в месте крепления стропил и со временем может деформировать или разрушить стену. Мауэрлат помогает распределять эти воздействия равномерно, предотвращая возможные повреждения.

Если или построен из дерева, то нет необходимости устанавливать мауэрлат, как отдельную конструкцию, его роль может выполнить верхняя часть стены. Если же дом строится из кирпича, газобетона, пеноблоков и других дискретных материалов, то стена нуждается в укреплении мауэрлатом.

Материал и его длина

Мауэрлат делают из того же материала, что и кровельная система, чаще всего используют дерево, потому что это относительно недорогой материал, экологически чистый, доступный и удобный для монтажа. Мауэрлат могут делать и из металла, это необходимо для больших, промышленных сооружений, где нагрузки на крышу значительно выше, чем в жилых постройках.

Место соединения должно быть на середине стены, чтобы каждая часть балки имела максимально возможную длину. Например, средняя длина бруса шесть метров, а стена имеет протяженность восемь метров, рекомендуется взять два отрезка по четыре метра, а не шесть и два метра.

Влияние на мауэрлат конструкции стропильной системы

Стропила бывают висячие и наслонные, они отличаются и по нагрузке на мауэрлат. В зависимости от этого проводится расчет сечения мауэрлата. Наслонные стропила используются в домах с внутренними несущими стенами, более просты в изготовлении и требуют меньше материала. Чем меньше весит стропильная система, тем ниже нагрузка на мауэрлат.

Поэтому немаловажен вес кровельного материала, который добавляет нагрузку на брус. Одним из наиболее легких покрытий для кровли является ондулин. Его малый вес позволяет не только снизить нагрузку, но и уменьшить расход материала. Это в свою очередь снижает затраты на строительство дома в целом. К тому же простота монтажа снизит расценки на строительные работы или позволит их выполнить самостоятельно.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.

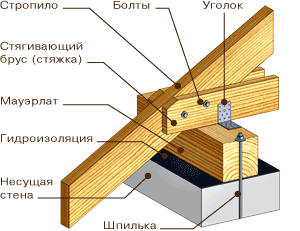

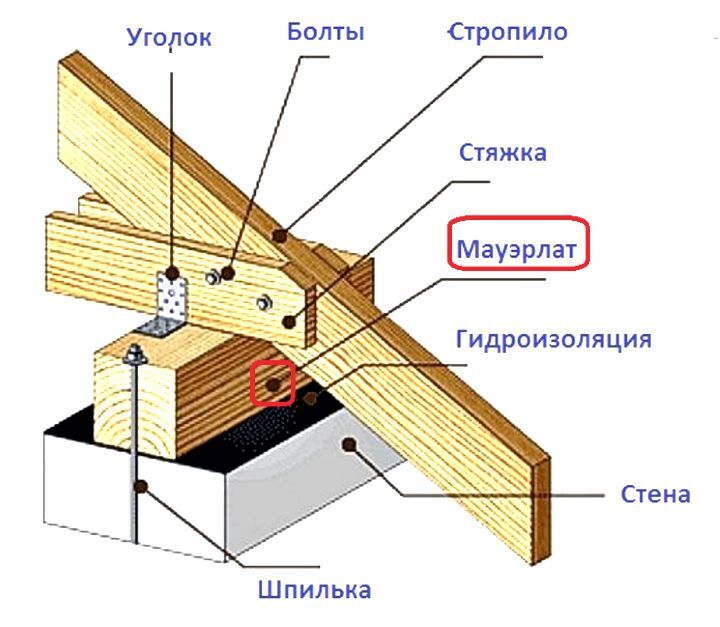

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

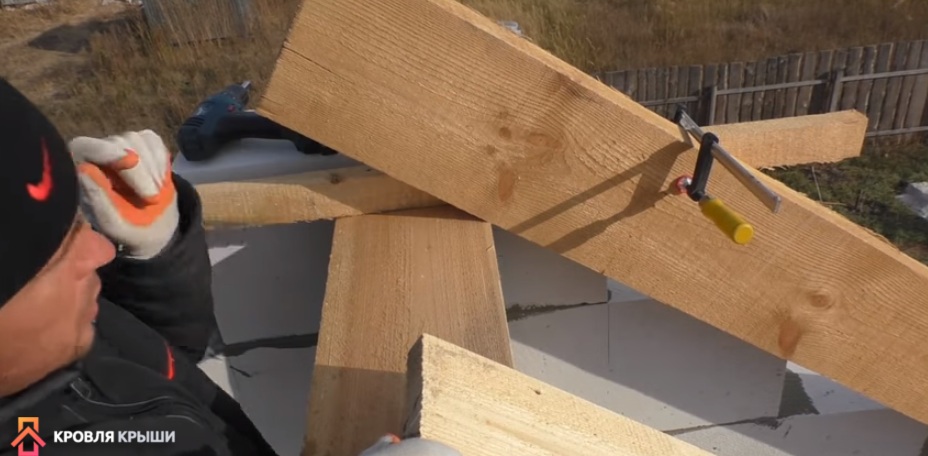

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

1. Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
2. Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
3. Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
4. Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Шаг стропильных балок под профнастил

Зависти расстояние между балками крыши от размера листа которые имеет профнастил. Шаг балок каркаса крыши под профнастил стандартно берется не меньше 60 см и не более 90 см.

Если это расстояние больше, то между стропильными балками крепятся доски с большим сечением. Сечение стропильных ног под профнастил выбирается 50х100 или 150 мм.

Самое важное при что нужно учесть собираясь крепить профнастил это обрешетка. Делают ее из доски сечением 30х100мм, монтировать нужно с пролетом от 50 см. Зависит это от марки и толщины которые имеет профнастил и наклона крыши.

Так крыша в 15º профнастил марки С 10 монтируется на сплошную обрешетку, профнастил С 21 монтируется на обрешетку с пролетом 30 см.

Самый крупный профнастил С 44 монтируют на обрешетку с шагом от 50 см, до 1 м. При этом перед креплением обрешетки нужно продумать свободный проход дымохода, вентиляционной вытяжки и т. п.

Варианты крепления на стене

Фиксация мауэрлата по периметру несущей части стены может осуществляться следующими методами:

• с использованием скрученной в несколько слоев стальной проволоки. Надежное крепление опорной конструкции обеспечивает скоба из мягкой проволоки, глубоко закрепленная в толще кладки. После окончательного твердения цемента, связующего кладку, концы проволоки продеваются через отверстия в брусьях, скручиваются между собой. В результате балка надежно прижимается проволочными связками по периметру стены;

Мауэрлат должен быть связан в общую жесткую раму по всему периметру сооружения

• с применением стальных анкеров, предварительно залитых в армированном поясе при его бетонировании. Крепление бруса осуществляется путем насаживания на концы анкерных болтов через предварительно просверленные отверстия. Для совпадения точек крепления следует правильно выполнить разметку координат отверстий на опорной грани бруса. Этот способ фиксации путем завинчивания гаек является наиболее надежным, обеспечивая жесткое крепление;
• с помощью специальных строительных шпилек г-образной конфигурации с выступающей резьбовой частью. Они устанавливаются в стены при монтаже кладки на глубину до 40–45 сантиметров. Резьбовой конец шпильки должен выступать над верхней гранью бруса до 3 сантиметров. Брус размечается в соответствии с координатами крепежных шпилек, просверливается с помощью сверла соответствующего диаметра. Метод крепления аналогичен фиксации с помощью анкеров.

Задумываясь, как лучше зафиксировать мауэрлат для крыши, ориентируйтесь на следующее критерии:

• низкий уровень расходов на приобретение материалов;
• доступность крепежных элементов;
• обеспечение высокой прочности;
• повышенный ресурс эксплуатации крепления.

• Выбор оптимального метода производится в зависимости от наличия материалов, особенностей возводимого объекта.

  Брусья, которые закреплены анкерами, принимают вертикальную нагрузку и передают распирающий момент на монолитный нижний армопояс

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

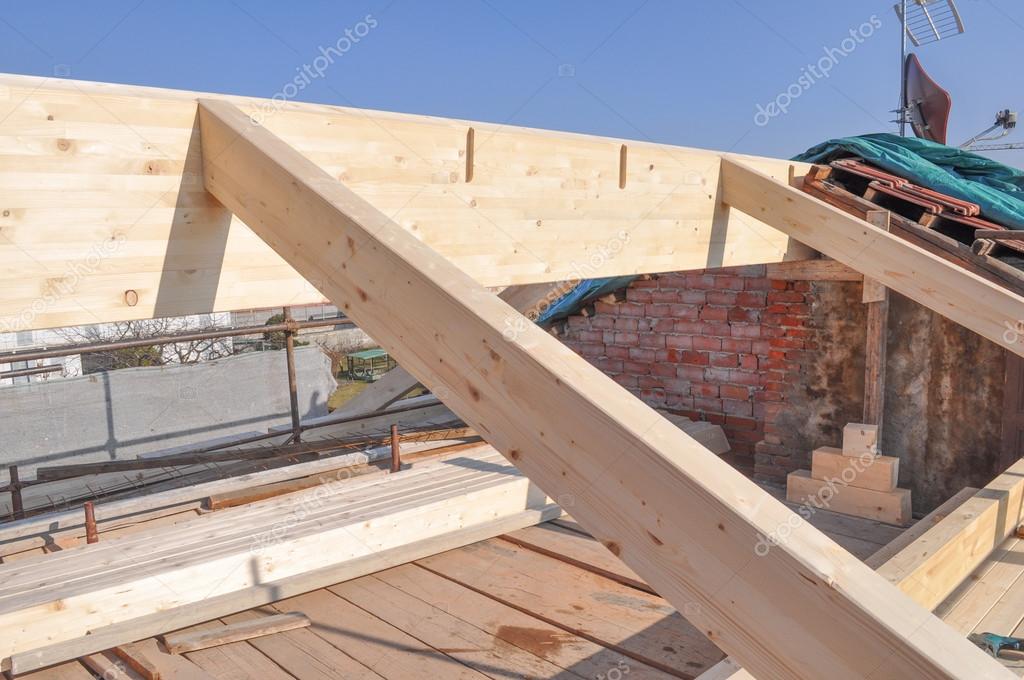

Монтаж двускатной крыши своими руками

Чаще всего при строительстве коттеджей устанавливают крышу с двумя скатами, т.е. двухскатную. Она экономична, позволяет соорудить мансардное помещение, не задерживает на себе осадки и мусор, да и строить ее проще, чем другие виды крыш. Сегодня двускатные крыши могут иметь нестандартные формы, что, как правило, связано с особым дизайном дома.

Разновидности двускатных крыш

Стандартным вариантом двускатной кровли является крыша с симметричными скатами. Они укрепляются на противоположных стенах дома, соединяясь наверху коньком и образуя с торцов треугольники, фронтоны. Крыша, у которой скаты не соединяются коньком по центру, является ассиметричной. Привлекает ее оригинальный внешний вид. К тому же удлиненный скат может защитить дом от постоянных односторонних ветров или взять под свою защиту веранду. Кроме того, ассиметричная крыша при правильном расчете улучшает

Ломаная двускатная крыша используется не только для особого дизайна, но и для увеличения площади мансардного этажа. Скаты могут находиться на разной высоте, а фронтоны могут иметь небольшие наклоны к центру, как у вальмовой крыши. Современные архитекторы предлагают всевозможные формы двускатных крыш, отличные от стандарта.

Схема стропильной системы

Конструкция крыши относится к самым простым вариантам кровли. Она состоит из

К мауэрлату крепятся стропильные ноги, которые выставляются под определенным углом в зависимости от наклона ската крыши. Утеплитель будет укладываться между стропилами. От его размера зависит шаг, с которым производится монтаж стропил.

В этом видео специалист рассказывает о безраспорных кровельных системах, и затрагивает вопрос армопояса:

[su_youtube url=»https://youtu.be/G2LFJf9Vfw8″]

Каркас поддерживают стойками и прогонами. Стойки устанавливают в вертикальном положении, а прогоны – в горизонтальном параллельно мауэрлату. Прогоны опираются на стойки. Снизу стропильные ноги укрепляют затяжки. Их укладывают под прямым углом к мауэрлату. Размер бруса прогона должен иметь такие же размеры, как и мауэрлат. Если при строительстве крыши использовали наслонную стропильную систему, то сверху внутренней несущей стены горизонтально укладывают лежень. Для него лучше использовать брус 15х15 см.

Для лучшего крепления стропил и для жесткости кровельного каркаса устанавливают подкосы. Для них обычно берут обрезную доску 50х150 мм. По отношению к стропилам, лежню и затяжкам они находятся под определенным углом. Благодаря подкосам крыша может выдерживать большие нагрузки. Для финишного покрытия кровли делают обрешетку. Её выполняют из обрезной доски или бруса. Шаг обрешетки будет зависеть от жесткости используемого кровельного покрытия. Чем материал мягче, тем шаг между рейками меньше.

Если в доме есть внутренние несущие стены, то стропильную систему лучше сделать наслонной. Это снизит нагрузку на боковые стены. Кровля в этом случае будет иметь еще одну опору. Эту же систему используют для крыш большой площади. Для небольшой кровли и для дома без внутренних несущих стен используют висячую стропильную систему. Стропила удерживаются на мауэрлате и укрепляются системой подкосов и затяжек.

Также для снятия нагрузки (распора) на стены, используют два прогона каждый из которых расположен на одной стороне ската и поддерживает этот скат (т.

Расчет крыши, калькулятор

Рассчитать каркас двускатной крыши не составит труда. В основе фронтона лежит равнобедренный треугольник, ось высоты должна разделить его на два прямоугольных треугольника. Вспоминая Пифагора, вычисляем длину стропил и площадь фронтальной поверхности кровли. Затем находим всю площадь крыши и рассчитываем количество материала.

Но также нам нужно знать какого сечения должны быть стропила, с каким шагом установлены, сечение конькового прогона, и так далее. Для того чтобы рассчитать все необходимые параметры воспользуйтесь онлайн-калькулятором ниже, это избавит вас от изучения всех нормативов, таблиц и СНИПов (хотя конечно при наличии времени это будет не лишним):

Двухскатная крыша — расчет онлайн

Установка висячих стропил

На стены укладывается гидроизоляция (обычно рубероид) и анкерным соединением монтируется мауэрлат. Можно сделать сразу напольное перекрытие, чтобы иметь площадку для монтажа крыши. Обычно (но не всегда, иногда применяются так называемые «скользячки» — это особенно актуально для домов из бруса) в стропилах делается выемка (врезка) для стыковки с мауэрлатом. Для креплений используют болты, ригели и металлические пластины.

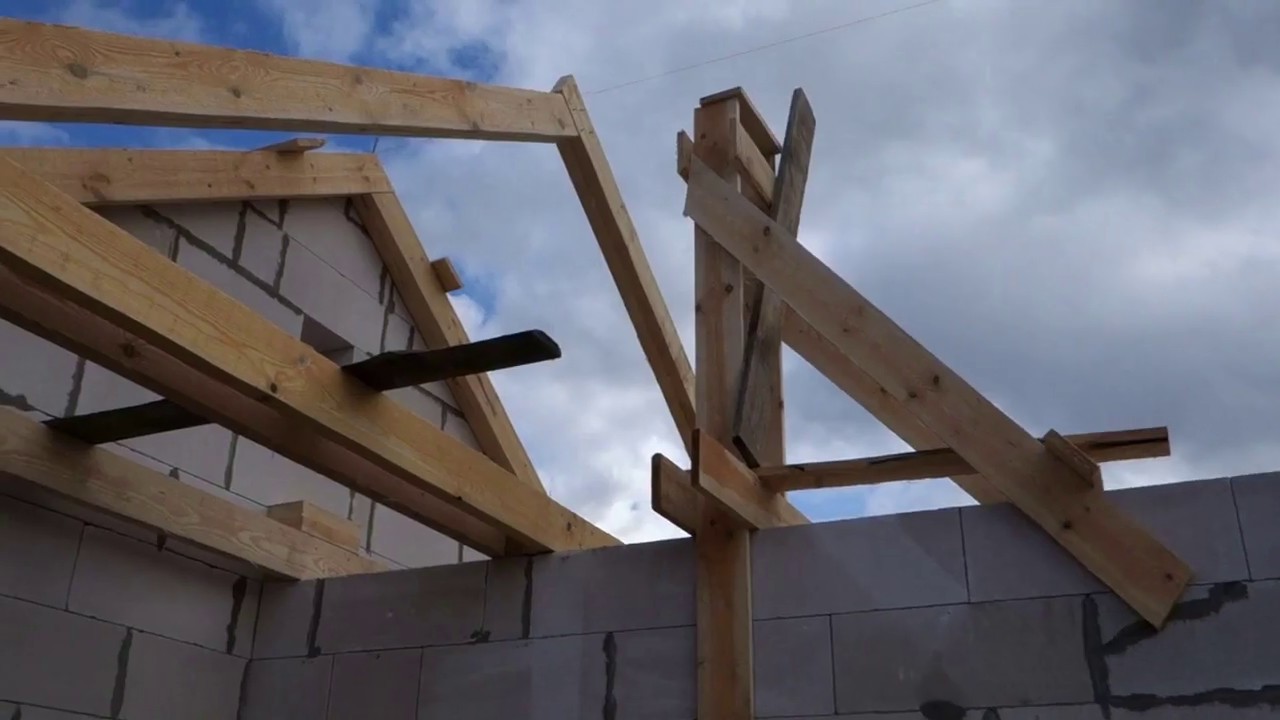

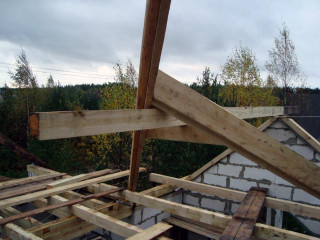

Необходимо сначала выставить первые два стропила, затем сделать по образцу шаблон и подготовить остальной материал. Вторую пару стропил устанавливают по другому фронтону крыши. Две пары стропильных ног соединяют бечевкой. Это будет ориентир для других элементов. Снизу стропил монтируют коньковый брус. Приготовленные по шаблону стропила поднимаются на каркас и укрепляются к мауэрлату и коньку.

Когда вся система стропил будет выставлена и проверена правильность вертикалей и горизонталей, можно затягивать крепления до конца, устанавливать подкосы, стойки и делать обрешетку. Все элементы кровельного каркаса укрепляются не только саморезами или гвоздями, но и металлическими накладками.

При подготовке стропильных ног необходимо помнить, что они должны выступать за стену на 30 см. Хотя это расстояние может быть и больше, если мы хотим получить лучшую защиту стены от намокания, только надо не забывать что это также увеличивает парусность крыши. Это избавит вас от лишних работ по наращиванию стропил (с помощью кобылок), которые выполняются из такого же деревянного бруса.

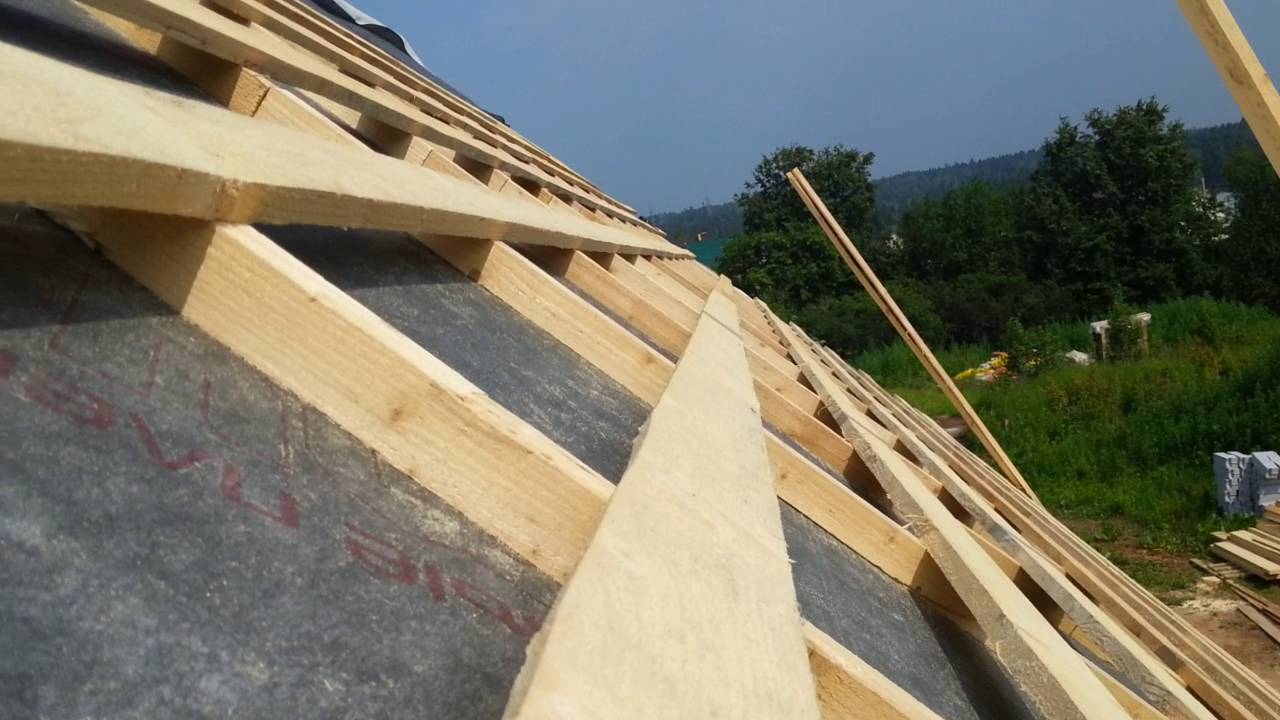

После установки каркаса на крышу укладывают гидроизоляцию, утеплитель и финишный настил. Если все расчеты выполнены правильно, а все элементы кровли укреплены надежно, то крыша устоит перед любой непогодой. Раз в год необходимо проверять состояние кровли и проводить при необходимости ремонтные работы с кровлей.

Подробнее о кровельных материалах крыши читайте здесь.

Видео вдохновляющее на постройку крыши в одиночку

Посмотрите это видео в котором человек собирает двухскатную крышу в «одну каску», это вас вдохновит:

Также посмотрите как устанавливать стропила своими руками:

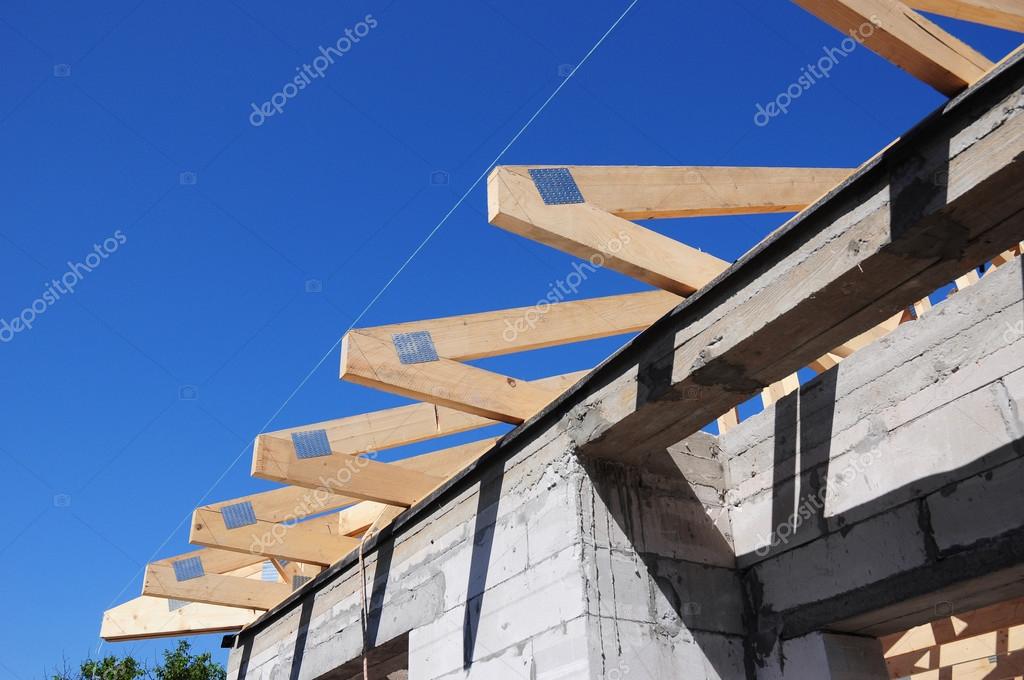

Крепление стропил к мауэрлату: узлы, способы, схемы

Завершающим этапом строительства дома является возведение конструкции крыши и в этом случае особое значение приобретает крепление стропил к мауэрлату, которое может быть осуществлено несколькими различными способами.

Вообще мауэрлат многие считают фундаментом крыши.

Именно он защищает все несущие стены строения от появления трещин и деформации под воздействием конструкции крыши.

Кроме этого, мауэрлат равномерно распределяет нагрузку от каркаса крыши по всему периметру стен.

Как известно, основным элементом как односкатной, так и двухскатной крыши, являются стропила, а от того, как они будут закреплены непосредственно к мауэрлату, главным образом, зависит ее устойчивость.

Если такое соединение будет выполнено правильно, в точном соответствии с соответствующей технологией, то минимизируются все возможные риски, как деформации, так и полного обрушения кровли.

Конечно, крепление стропил к мауэрлату односкатной или двускатной крыши немного различается между собой, однако принцип один и тот же.

Следует отметить, что в некоторых отдельных случаях возможно крепление стропил без мауэрлата, однако в этом случае сильно возрастает риск их разрушения.

Основы и принципы крепления

Как для односкатной, так и для двухскатной крыши, существуют различные способы крепления стропил к мауэрлату, при этом могут быть использованы разные крепежные элементы.

Так, схема крепления стропил с мауэрлатом может предполагать использование проволочной стяжки, пластин, уголков и специальных кронштейнов.

Для фиксации к стенам дома могут быть использованы специальные металлические уголки, а также некоторые другие элементы.

Непосредственно само соединение осуществляется с помощью гвоздей, а также болтов, шпилек. В некоторых случаях используется монтажная перфорированная лента.

Если монтаж стропил осуществляется с помощью кронштейнов, то в этом случае нет необходимости в обустройстве запила, а значит, элемент каркаса крыши не подвергается ослаблению.

Сам кронштейн представляет собой металлический элемент, выполненный в определенной конфигурации. Крепление с использованием этого элемента осуществляется на саморезы.

При необходимости значительно усилить узловое соединение между балкой и стропилами, рекомендуется использовать специальную монтажную ленту перфорированного типа.

Данный элемент позволяет получить более прочное соединение внутри каркаса, при том, что абсолютно никак не ослабляет несущие конструкции крыши.

Он не нарушает общей целостности всего каркаса, делает его цельным, максимально жестким.

Если в качестве крепежного элемента применяют монтажную ленту, непосредственно само соединение осуществляют через саморезы или строительные гвозди.

Также для фиксации кровельной конструкции могут быть применены специальные металлические уголки.

Этот способ крепления является одним из наиболее часто используемых. Позволяет максимально надежно и жестко скрепить между собой балку и стропильные ноги.

Кроме этого, данный универсальный элемент значительно повышает общие несущие способности каркаса кровли, полностью исключает смещение под различными воздействиями стропильной системы.

Жесткий тип крепления

Для односкатной или двускатной кровли может быть применен жесткий метод крепления стропильной конструкции к основанию балки.

Схема данного крепления полностью исключает практически любые воздействия на соединения узлов.

При последующей эксплуатации крыши, можно будет избежать каких либо изгибов, поворотов или сдвигов конструкции кровли.

Высокая статичность конструкции достигается при данном методе крепления за счет использования металлических уголков, а также применения опорного бруса.

Выполняется соединение стропильной конструкции с основанием балки с помощью запила.

Кроме этого, скрепление может быть осуществлено за счет использования скоб, или вбивания гвоздей соответствующих размеров.

Жесткое крепление одинаково подходит как для односкатной, так и для двускатной конструкции кровли.

Если для крепления основной балки со стропильной балкой используется запил, то в этом случае основной упор балка делает на сам мауэрлат.

В таком случае в обязательном порядке обустраивается так называемый подшивный брусок, который способен обеспечить достаточно жесткое упирание самой балки.

При использовании жесткого соединения, дополнительно рекомендуется произвести фиксацию балки к основанию с обоих боков при помощи специальных металлических уголков, что поможет в будущем избежать поперечных смещений.

Достаточно часто монтаж стропильной системы к основанию осуществляют под определенным углом.

Так, вбивая боковые гвозди, следует задать конструкции определенный уклон, после чего сверху в балку для фиксации вбивается еще один. Это позволяет обеспечить максимальную жесткость всей конструкции.

Кроме этого, для жесткого крепления можно также использовать для фиксации элементов между собой проволоку или анкера.

Крепление скользящего типа

При данном шарнирном типе фиксации, в определенных случаях узлы стропильной системы могут беспрепятственно смещаться при необходимости.

Непосредственно само крепление может осуществляться как на односкатной, так и на двускатной крыше, несколькими различными видами.

Так, для скользящей фиксации, необходимо сделать на стропильной ноге запил определенной формы, после чего соединить между собой мауэрлат и балку, зафиксировать гвоздями.

Вбивать гвоздь следует под определенным углом таким образом, чтобы он насквозь пробил стропильную балку и прочно вошел в основание.

Также фиксацию можно произвести с помощью металлических пластин или специальных скоб.

Кроме этого, при шарнирном методе скрепления можно вывести стропильную балку за стену, зафиксировать ее при помощи пластины, получив, таким образом, единичное сцепление.

Достаточно часто для скользящей фиксации стропил и мауэрлата используют элемент, который носит название «салазки».

Любой из вышеперечисленных способов фиксации позволяет надежно закрепить между собой стропильные балки и мауэрлат.

При каких-либо сдвигах стропильной системы происходит равномерное смещение всех элементов каркаса крыши относительно друг друга.

Данный шарнирный тип фиксации чаще всего используется для двускатных кровель, чем односкатных.

Его применение обоснованно тем, что с течением времени происходит смещение всей конструкции дома, что приводит к нарушению геометрии и каркаса крыши.

В этом случае скользящий тип фиксации позволяет избежать деформации, а в дальнейшем разрушения стропильной системы.

Некоторые виды крепления балки основания со стропильной системой между собой, которые могут быть использованы как для односкатной, так и для двускатной крыши, показаны на фото ниже.

Рекомендации и советы

Специалисты не рекомендуют осуществлять крепление стропил без мауэрлата, так как в этом случае риску разрушения и деформации подвергнуться стены дома.

Долговечность и целостность конструкции крыши во многом зависят именно от фиксации ее конструкции с мауэрлатом.

Следует помнить, что ошибки, а также неграмотные действия при осуществлении крепления стропил с мауэрлатом на односкатной крыше, могут привести к необратимым последствиям.

Также следует использовать только качественные элементы фиксации, выполненные из металла.

Наиболее предпочтительным вариантом является скользящая фиксация, которая позволяет избежать разрушения стропильной конструкции в случае движения грунта.

Видео:

Перед тем, как приступать к креплению стропил к мауэрлату, в обязательном порядке следует произвести все необходимые расчеты, которые позволят рассчитать метод и способ фиксации балок к мауэрлату.

Несомненно, кровельная система является важнейшим элементом всего строения, и к ее проектированию, а тем более сборке следует подходить ответственно.

Ее фиксация к мауэрлату выполняется с учетом разных факторов, которые следует предусмотреть еще на этапе проектирования дома.

Правильное и точное соблюдение правил позволит обеспечить всему строению долговечность, безопасность эксплуатации.

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж:

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат.

Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима.

Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса.

Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

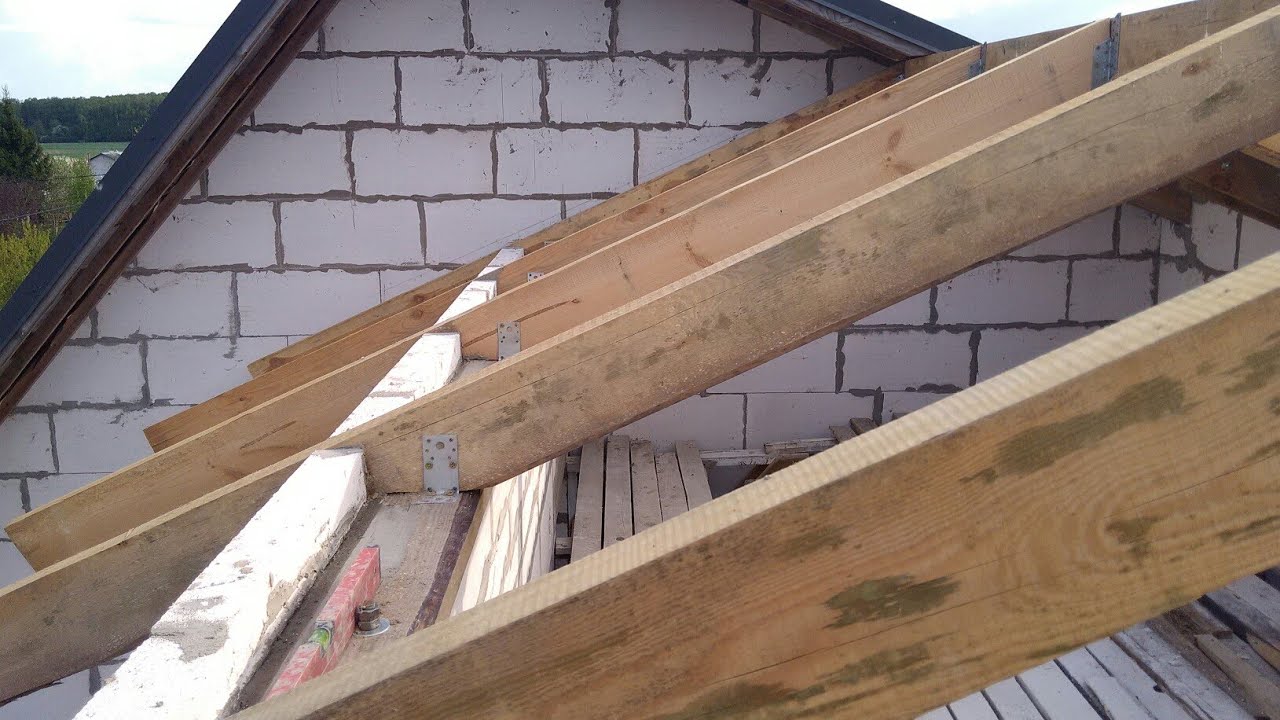

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая:

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом:

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся:

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции.

Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа:

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

пошаговый процесс установки стропил на мауэрлат

Стропильная система двухскатной крыши предназначена для устройства кровли в виде двух прямоугольников, расположенных под определенным углом друг к другу в верхней части сооружения. Такую конструкцию довольно часто используют при строительстве частных малоэтажных домов, различных строений бытового и хозяйственного назначения. На промышленных и торговых предприятиях двухскатная крыша устанавливается на зданиях различного назначения, имеющих значительную длину, превышающую ширину в несколько раз. Конструкция содержит два ската различной длины. С фронтальной стороны устанавливается короткий скат с большим углом наклона, с тыльной — длинный, с меньшим углом наклона. Такая конфигурация позволяет основную часть атмосферных осадков направлять в нерабочую зону территории предприятия.

Рисунок 1. Схема кобылок.

Строительство двускатной крыши является одним из малозатратных вариантов, не требует значительных физических усилий.

Исполняется относительно просто при наличии небольшого опыта работы с материалом из древесины.

Типичные несущие элементы системы, специфические термины

Рисунок 2. Схема обрешетки.

При изготовлении деталей стропильной системы двухскатной крыши используется пиломатериал хвойных пород дерева. Древесину твердых пород использовать нежелательно из-за большого удельного веса. Большинство элементов имеет специфические названия, понятные в основном специалистам:

1. Лежень — брус сечением 150х150 мм, 180х180 мм. Укладывается на поверхность внутренней несущей стены. Предназначен для выравнивания поверхности и распределения нагрузок от стоек.
2. Стропильная нога, или стропило, — деталь из бруса или толстой доски. Основной элемент треугольной конструкции крыши, несущий главную нагрузку от снега, дождя, ветра и других атмосферных явлений. Расстояние между стропильными ногами может быть от 0,6 до 1,2 м. Величина шага в основном зависит отвеса кровельного материала, в некоторых случаях следует учитывать особенности материала кровли.
3. Мауэрлат — квадратный брус с размером сторон 150-180 см. Укладывается на поверхность наружных несущих стен. При установке необходимо закрепить при помощи анкерных болтов или другим надежным способом. Распределяет нагрузку от стропильных ног на несущие стены.

Все детали двухскатной крыши соединяются между собой различным способом. Ранее конструкции собирались в основном с использованием скоб, гвоздей, шпилек с резьбой. Сейчас производители строительных материалов предлагают большой ассортимент различных кронштейнов для сборки крыш любой конфигурации. Крепление большинства деталей выполняется саморезами необходимого диаметра и длины с усилением специальными шипами в кронштейнах.

Вернуться к оглавлению

Дополнительные элементы системы стропил

Рисунок 3. Схема арки с тремя шарнирами.

Кроме несущих деталей в конструкциях используются дополнительные усиливающие элементы:

1. Кобылки (рис. 1) — используются для увеличения длины стропильных ног. Устанавливаются в нижней части для устройства карнизного свеса. Толщина кобылок несколько меньше размеров стропил.
2. Свес крыши, или свес карнизный, — элемент крыши, выступающий за край стены примерно на 40-50 см. Предназначен для защиты стен от атмосферных осадков.
3. Конек — элемент, соединяющий в верхней части все стропильные ноги системы. Устанавливается в горизонтальном положении.
4. Обрешетка (рис. 2) — доски или бруски, устанавливаемые для крепления кровли. Располагаются перпендикулярно стропильным ногам, дополнительно выполняя функцию их крепления. Принимают основное усилие от материала кровли, распределяют ее на стропила. Для устройства желательно применять обрезной пиломатериал. При ограниченных средствах можно использовать необрезной, очистив его от коры. Если кровля будет из мягкого материала, обрешетка изготавливается сплошной. Такой вариант можно сделать из досок или фанеры, обработанной защитными материалами от повышенной влажности. Когда применяется профнастил, обрешетку выполняют с определенным шагом, зависящим от веса материала и его конструктивных особенностей.
5. Подкосы — элементы из бруса или толстой доски, усиливающие основную конструкцию. Распределяют усилие от стропильных ног на несущие детали. Собранная конструкция из подкосов и затяжек получила название фермы — укрупненной детали с необходимым запасом прочности.
6. Стойки — изготавливаются из отрезков пиломатериала прямоугольного или квадратного сечения. Устанавливаются в вертикальном положении под сходом скатов. Нагрузка от углового соединения стропил крыши распределяется через стойки на внутреннюю несущую стену.
7. Затяжка — брусок или доска, выполняющие крепление стропил в висячей системе. Создает жесткую форму треугольника между стропильными ногами, компенсируя усилие на расползание.

Для изготовления дополнительных деталей можно использовать пиломатериал с сечением, аналогичным для несущих деталей. В целях экономии можно рассчитать и приобрести изделия меньшего сечения.

Вернуться к оглавлению

Два типичных способа устройства стропильных систем

Рисунок 4. Схема соединения нижних концов деталей.

Стропильную систему двускатной крыши можно устроить двумя основными способами:

• висячая стропильная система;
• система наслонного типа.

Висячая система используется для зданий с расстоянием между наружными стенами меньше 10 м, без внутренней несущей стены в середине постройки. При другой конфигурации здания применяется наслонная конструкция стропил.

Если в здании имеются колонны, расположенные по одной из центральных осей, возможно использование комбинированного варианта. Стропильные ноги, расположенные над колоннами, монтируются с упором на поверхность колонн, между ними устанавливаются висячие стропила.

Вернуться к оглавлению

Висячая стропильная система

В конструкциях этого типа установка стропильных балок выполняется на поверхность наружных стен. Недостатком способа является возникновение усилия, распирающего стены. Для компенсации нагрузки балки стягивают при помощи затяжки. Конструкция принимает вид жесткого треугольника, сохраняющего свою форму под воздействием нагрузок. В некоторых случаях роль затяжек могут выполнять балки перекрытия. Такая схема используется при устройстве в чердачном пространстве мансарды.

Конструкции висячих стропил можно выполнить в различных вариантах:

1. Простой вариант арки с тремя шарнирами (рис. 3) — конструкция представляет собой жесткий треугольник, двумя сторонами которого являются стропильные ноги. Основная нагрузка создает усилие на изгиб деталей. Усилие на третьей стороне направлено на растяжение конструкции, поэтому вместо деревянной детали можно использовать стальную стяжку. Соединение нижних концов деталей можно собрать различными способами (рис. 4), врезкой балок в затяжку, использованием деревянных элементов или металлических кронштейнов.
2. Усиленная конструкция (рис. 5) — двухскатная стропильная система, использующаяся для устройства крыш больших зданий производственного назначения с расстоянием между стенами больше 6 м. Для использования в жилых зданиях небольших размеров эта система не подходит. Особенностью конструкции является распределение веса затяжки на конек. Поскольку цельный пиломатериал необходимой длины (6 м и более) найти практически невозможно, затяжка изготавливается из отрезков. Соединение всех элементов выполняется прямой или косой врезкой. Центральная деталь называется бабкой. Соединение бабки с затяжкой выполняется цанговой скруткой с возможностью регулировки натяжения.
3. Устройство арки с затяжкой в верхней части стропильных балок (рис. 6) используется при оборудовании в чердачном пространстве мансарды. При этом усилие на растяжение в стропильных балках возрастает. Нижние концы балок крепятся к брусьям мауэрлата. Крепление должно ограничивать перемещение балок в стороны по брусу, но допускать скольжение поперек. Этим обеспечивается равномерное распределение нагрузки и устойчивость всей системы. Стропильные балки должны образовывать свес.

Разработано много вариантов устройства систем висячего типа. Большинство используется при относительно небольших размерах строений без несущих конструкций внутри зданий. Для построек большего размера нужно использовать систему стропил наслонного типа.

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45 0 =3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3 2 + 3 2 = X 2 .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10: 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м 2 .

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон . Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога . Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала . Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров .

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам . Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат . Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень . Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги . Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка . Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки . Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы . Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли . Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию . Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног . Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов . Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром .

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Видео-инструкция

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

Пожалуй, главным украшением любого дома является крыша, без которой сложно представить любое строение. Крыша придает частному дому целостный внешний вид и определяет его стиль. Однако, в первую очередь, она выступает в роли инженерного сооружения, предназначенного защищать людей от разрушительного воздействия внешней среды.

На сегодняшний день в моду возвращается применение в строительстве домов разнообразных элементов архитектуры, незаслуженно забытых ранее. К примеру, все чаще встречаются мезонины, эркеры, мансарды, придающие строению стильный и интересный экстерьер. При этом можно добиться заметного увеличения внутреннего пространства при относительно небольших затратах денежных средств.

Стропильная система крыши считается наиболее прочным, долговечным сооружением . Оно отличается простотой монтажа, легкостью подгонки и способностью выдержать большие нагрузки, при относительно легком весе. Стропильная система представляет собой особую конструкцию, с треугольником, лежащим в основании. Жёсткость его достигается путем крепления между собой стропил и каркаса крыши. Наиболее распространены варианты, изготовленные из деревянных бревен либо брусьев, однако, встречаются и системы, выполненные из оцинкованной стали.

Виды стропильных систем

Специалисты различают несколько разновидностей стропильных систем. Их принято классифицировать по форме и типу крыши:

• четырехскатные;
• трехскатные;
• двускатные;
• вальмовые;
• полувальмовые;
• ломаные.

Двускатная стропильная система крыши является наиболее дешевым и простым вариантом. К основным преимуществам данной конструкции можно отнести простоту, надежность и способность выдержать значительные нагрузки. При этом стоит описать и некоторые недостатки. А именно, невозможность воплощения в жизнь каких-либо особых дизайнерских решений ввиду простоты формы такой крыши. Однако этот минус с легкостью можно компенсировать украшением дома различными декоративными элементами. Второй недостаток можно назвать более значимым – внутреннее пространство небольшого размера, существенно отличающееся в меньшую сторону от параметров ломаной крыши.

Наиболее распространенной и признанной среди любителей интересных архитектурных решений, является стропильная система ломаной крыши . В этом случае есть возможность для проявления фантазии, конечно же, при соблюдении установленных строительных нормативов и характеристик прочности. Эта конструкция бывает правильной или ассиметричной формы и определяется исходя из строения самого дома, а также дизайна и планировки внутренней части помещения.

Иногда можно получить чрезвычайно интересное помещение под крышей, правильно установив стропильную систему и органично применив второй свет либо антресоли. Для того чтобы при относительно небольших финансовых затратах максимально увеличить полезную площадь дома и сделать его уютным, очень важно уметь эффективно и в полной мере использовать имеющееся пространство.

Особенности и требования к стропильной системе

Величину стропил, являющихся элементами, которые определяют прочность и наклон кровли , необходимо рассчитывать индивидуально для каждого частного дома, принимая во внимание общую площадь и геометрическую форму крыши, а также расстояние между стенами. В зависимости от полученных результатов можно будет определить подходящее сечение брусьев. Как правило, этот показатель составляет около 1 метра.

На практике применяют два типа устройства стропил:

1. Наклонная конструкция, которая по всему периметру опирается на стены дома, а в центре ее поддерживает дополнительная или промежуточная опора. Целесообразно применять, если расстояние между несколькими опорами не более 6,5 м.
2. Висячие стропила, закрепленные вверху у конька и упирающиеся друг в друга. Эта система отличается особой надёжностью соединения стен между собой.

В целом устройство стропильной системы напрямую зависит от вида материала, из которого выполнен дом. К примеру, для здания, выстроенного из кирпича, рекомендуется стропильная система, которая упирается на отдельно сооруженную опору из балок небольшого сечения или мауэрлат. В качестве опоры для стропил деревянного строения лучше всего подойдет верхний венец сруба, а для домов каркасного типа применяют верхнюю обвязку.

Основные части стропильной системы крыши

Основой крыши, на которую производится монтаж кровельного пирога и внутренней обшивки помещения, является именно стропильная система. Зачастую ее также применяют в качестве основания при проведении коммуникаций и инженерных систем. Совокупность различных узлов и элементов, составляющих устройство стропильной системы крыши, выполняет функцию передачи силовых нагрузок непосредственно с кровли на несущие стены сооружения. К основным частям относят:

• Висячие и наклонные стропила.
• Мауэрлат.
• Коньковые и боковые прогоны.
• Всевозможные связующие элементы, такие как подкосы, диагональные связи, распорки.

Как правило, нагрузка, приходящаяся на стропильную конструкцию крыши, очень велика. Она определяется индивидуально, учитывая конструктивные особенности кровли и свойственные данной местности, ветровые и снеговые нагрузки. Установленные стропила должны гарантировать удержание таких нагрузок, а также обладать необходимым запасом прочности, чтобы противостоять возможным порывам ветра или выпадению снега.

Для того чтобы определить основные параметры узлов устройства стропильной системы крыши, необходимо выполнить специальные расчеты . Они помогут точно определить профиль, длину и сечение каждого из элементов конструкции, а также особенности взаимодействия между собой деталей. Прочность всего строения в значительной мере зависит от того, насколько крепко соединены узлы стропильной системы крыши. Рекомендуется применять следующие виды соединений:

Какой тип соединения применим для конкретной системы, можно определить исходя из расчетной нагрузки, особенностей конструкции и используемых материалов.

Принципы монтажа

Работа по монтажу проводится в три основных этапа . В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого — к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 -12 мм.

При сооружении стропильной конструкции наиболее распространённой ошибкой является неверный расчет размеров стропил, что может привести к провисанию крыши.

Предусмотреть каждый элемент и узел, разобраться с технологией, необходимо еще на предварительном этапе. При этом рекомендуется также выполнить планировку карнизного свеса с длиной от 60 см, что позволит уменьшить действие на стены дома погодных явлений.

Для деревянных конструкций, которые со временем могут усохнуть, наиболее правильным вариантом крепления будут болтовые соединения , способные добавить всему сооружению жесткости.

При соблюдении всех основных правил, монтаж стропильной системы крыши можно выполнить относительно легко. Однако важно точно придерживаться выбранной технологии, чтобы избежать риска возникновения различных проблем.

крепление стропил без мауэрлата на односкатной и двухскатной кровле. Можно ли обойтись без мауэрлата?

Многие люди интересуются обустройством крыши без мауэрлата. Для начала надо уточнить, можно ли обойтись без него. В зависимости от этого разбираются уже с креплением стропил без мауэрлата на односкатной и двухскатной кровле.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Некоторые мастера и архитекторы даже рекомендуют вовсе избегать подобного упрощения. Во всех каменных постройках во всяком случае мауэрлат надо использовать точно.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250. Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью.

Каким должно быть основание для стропильной системы?

Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:

• затяжка;
• подкосы;
• 1 подбалка.

Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.

Как крепить стропила?

Односкатная крыша заслуженно считается самой простой и при этом неординарно выглядящей схемой. Выполнить подобную конструкцию могут даже рядовые застройщики собственными руками. Проблема состоит в выборе подходящего проекта, адаптированного под российские погодные условия.

Если дом выполнен из бревен или построен по каркасной технологии, вместо мауэрлата к балкам перекрытия присоединяется завершающий венец или же расположенная сверху обвязка.

Иногда прочности стройматериала не хватает — в этом случае перенос нагрузки на перекрытие обеспечивают стойки, расставляемые с шагом примерно 1 м, по которым крепятся прогоны, и уже к этим прогонам монтируют ноги стропил.

При отсутствии армопояса в деревянном доме закладка шпилек невозможна. Тогда приходится применять штифты с головкой шестигранной формы. В просверленное отверстие забивают стальной стержень. Через него притягивают брус к стене. Затяжка производится шестигранным ключом оптимальной величины.

В средней полосе РФ пролет длиной до 5,5 м создается из балок 5-15 см. Если он не превышает в длину 4 м, можно ограничиться балкой 5-10 см. Однако далеко не все так просто. В норме требуется тщательно рассчитывать нагрузку, учитывать воздействие снега и ветра. Соответственно этому определяют правильные характеристики балочных конструкций.

Двухскатная крыша тоже может быть оформлена с присоединением стропил непосредственно к перекрывающим балкам. Но тогда к стенам и балкам применяются специальные требования — повышенная надежность очень важна. Нагрузки будут сосредоточены там же, где опираются балки перекрытия. Стоит учесть, что во многих случаях правильнее применять все же мауэрлат.

Его обустройство помогает однородно распределить механические воздействия.

Поставить своими руками каркас вальмовой или иной четырехскатной кровли тоже несложно. Оптимальным решением считается наслонное исполнение. Оно увеличивает общую прочность и облегчается сборку. Очень важны точные грамотные расчеты. Даже небольшая ошибка приводит к деформациям или серьезным разрушениям.

Чем выше здание, тем интенсивнее воздействие ветровой энергии. Однако облегчается ситуация со снежными заносами и наледями. Угол наклона рассчитывают индивидуально. Лучше поручить такую работу квалифицированным инженерам. Распространенной ошибкой является опирание крыши второго этажа на стены из газобетона; мауэрлаты и обвязочные пояса в этом случае одинаково обязательны, и обойтись затяжками нельзя.

Стоит учесть и другие нюансы монтажа висячих стропил. Шарнирная арка треугольной формы образуется парой балок, соединяемых в коньке. Нижние основания упирают в брус горизонтальной формы. Используют обязательно затяжки. Высота коньков в конструкциях не может быть менее 1/6 от фермового пролета; врубку конькового узла ведут с эксцентриситетом, что сокращает изгиб балок.

Шарнирные арки с «бабками» отличаются более сложным строением. В них используется длинная затяжка. Нагрузка на нее достаточно велика, и потому прогиб под собственной массой очень вероятен.

Пресловутая «бабка» крепится для компенсации нагрузок и нивелирования прогибов. Важно: это изделие должно монтироваться максимально четко и правильно.

При расчетах висячих стропил внимательно изучают:

• габариты перекрываемых комнат;
• наличие мансард и чердачных помещений;
• ожидаемую предельную нагрузку;
• углы наклона скатов;
• типы систем стропил;
• материалы стен и крыши.

Как сделать вальмовую крышу без мауэрлата, смотрите далее.

пошаговый процесс установки стропил на мауэрлат. Стропильная система двухскатной крыши своими руками – инструкция по устройству Выносные стропила

Стропила служат основой всей кровельной конструкции, а их монтаж — одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система — несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные — общий вес всех элементов «кровельного пирога»;
   • временные — давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m , где Sg — вес снега на 1 м2, m -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток — со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой — снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части — на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет — висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра — пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши — конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями — стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель — балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции — опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции — балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем — 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

Пожалуй, главным украшением любого дома является крыша, без которой сложно представить любое строение. Крыша придает частному дому целостный внешний вид и определяет его стиль. Однако, в первую очередь, она выступает в роли инженерного сооружения, предназначенного защищать людей от разрушительного воздействия внешней среды.

На сегодняшний день в моду возвращается применение в строительстве домов разнообразных элементов архитектуры, незаслуженно забытых ранее. К примеру, все чаще встречаются мезонины, эркеры, мансарды, придающие строению стильный и интересный экстерьер. При этом можно добиться заметного увеличения внутреннего пространства при относительно небольших затратах денежных средств.

Стропильная система крыши считается наиболее прочным, долговечным сооружением . Оно отличается простотой монтажа, легкостью подгонки и способностью выдержать большие нагрузки, при относительно легком весе. Стропильная система представляет собой особую конструкцию, с треугольником, лежащим в основании. Жёсткость его достигается путем крепления между собой стропил и каркаса крыши. Наиболее распространены варианты, изготовленные из деревянных бревен либо брусьев, однако, встречаются и системы, выполненные из оцинкованной стали.

Виды стропильных систем

Специалисты различают несколько разновидностей стропильных систем. Их принято классифицировать по форме и типу крыши:

• четырехскатные;
• трехскатные;
• двускатные;
• вальмовые;
• полувальмовые;
• ломаные.

Двускатная стропильная система крыши является наиболее дешевым и простым вариантом. К основным преимуществам данной конструкции можно отнести простоту, надежность и способность выдержать значительные нагрузки. При этом стоит описать и некоторые недостатки. А именно, невозможность воплощения в жизнь каких-либо особых дизайнерских решений ввиду простоты формы такой крыши. Однако этот минус с легкостью можно компенсировать украшением дома различными декоративными элементами. Второй недостаток можно назвать более значимым – внутреннее пространство небольшого размера, существенно отличающееся в меньшую сторону от параметров ломаной крыши.

Наиболее распространенной и признанной среди любителей интересных архитектурных решений, является стропильная система ломаной крыши . В этом случае есть возможность для проявления фантазии, конечно же, при соблюдении установленных строительных нормативов и характеристик прочности. Эта конструкция бывает правильной или ассиметричной формы и определяется исходя из строения самого дома, а также дизайна и планировки внутренней части помещения.

Иногда можно получить чрезвычайно интересное помещение под крышей, правильно установив стропильную систему и органично применив второй свет либо антресоли. Для того чтобы при относительно небольших финансовых затратах максимально увеличить полезную площадь дома и сделать его уютным, очень важно уметь эффективно и в полной мере использовать имеющееся пространство.

Особенности и требования к стропильной системе

Величину стропил, являющихся элементами, которые определяют прочность и наклон кровли , необходимо рассчитывать индивидуально для каждого частного дома, принимая во внимание общую площадь и геометрическую форму крыши, а также расстояние между стенами. В зависимости от полученных результатов можно будет определить подходящее сечение брусьев. Как правило, этот показатель составляет около 1 метра.

На практике применяют два типа устройства стропил:

1. Наклонная конструкция, которая по всему периметру опирается на стены дома, а в центре ее поддерживает дополнительная или промежуточная опора. Целесообразно применять, если расстояние между несколькими опорами не более 6,5 м.
2. Висячие стропила, закрепленные вверху у конька и упирающиеся друг в друга. Эта система отличается особой надёжностью соединения стен между собой.

В целом устройство стропильной системы напрямую зависит от вида материала, из которого выполнен дом. К примеру, для здания, выстроенного из кирпича, рекомендуется стропильная система, которая упирается на отдельно сооруженную опору из балок небольшого сечения или мауэрлат. В качестве опоры для стропил деревянного строения лучше всего подойдет верхний венец сруба, а для домов каркасного типа применяют верхнюю обвязку.

Основные части стропильной системы крыши

Основой крыши, на которую производится монтаж кровельного пирога и внутренней обшивки помещения, является именно стропильная система. Зачастую ее также применяют в качестве основания при проведении коммуникаций и инженерных систем. Совокупность различных узлов и элементов, составляющих устройство стропильной системы крыши, выполняет функцию передачи силовых нагрузок непосредственно с кровли на несущие стены сооружения. К основным частям относят:

• Висячие и наклонные стропила.
• Мауэрлат.
• Коньковые и боковые прогоны.
• Всевозможные связующие элементы, такие как подкосы, диагональные связи, распорки.

Как правило, нагрузка, приходящаяся на стропильную конструкцию крыши, очень велика. Она определяется индивидуально, учитывая конструктивные особенности кровли и свойственные данной местности, ветровые и снеговые нагрузки. Установленные стропила должны гарантировать удержание таких нагрузок, а также обладать необходимым запасом прочности, чтобы противостоять возможным порывам ветра или выпадению снега.

Для того чтобы определить основные параметры узлов устройства стропильной системы крыши, необходимо выполнить специальные расчеты . Они помогут точно определить профиль, длину и сечение каждого из элементов конструкции, а также особенности взаимодействия между собой деталей. Прочность всего строения в значительной мере зависит от того, насколько крепко соединены узлы стропильной системы крыши. Рекомендуется применять следующие виды соединений:

Какой тип соединения применим для конкретной системы, можно определить исходя из расчетной нагрузки, особенностей конструкции и используемых материалов.

Принципы монтажа

Работа по монтажу проводится в три основных этапа . В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого — к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 -12 мм.

При сооружении стропильной конструкции наиболее распространённой ошибкой является неверный расчет размеров стропил, что может привести к провисанию крыши.

Предусмотреть каждый элемент и узел, разобраться с технологией, необходимо еще на предварительном этапе. При этом рекомендуется также выполнить планировку карнизного свеса с длиной от 60 см, что позволит уменьшить действие на стены дома погодных явлений.

Для деревянных конструкций, которые со временем могут усохнуть, наиболее правильным вариантом крепления будут болтовые соединения , способные добавить всему сооружению жесткости.

При соблюдении всех основных правил, монтаж стропильной системы крыши можно выполнить относительно легко. Однако важно точно придерживаться выбранной технологии, чтобы избежать риска возникновения различных проблем.

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45 0 =3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3 2 + 3 2 = X 2 .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10: 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м 2 .

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Стропильная система двускатной крыши. Многощипцовая крыша

Современное загородное строительство радует глаз разнообразием архитектурных форм. Чаще всего это сложные в исполнении и довольно дорогие варианты, которые удивляют оригинальностью и эстетичностью. Варианты крыш также выбираются под возводимые стены, сегодня в моде замысловатые формы, сложные в исполнении и высокобюджетные, как, например, пассатижи. Чаще всего такими крышами украшают конструкции многоугольной или квадратной формы, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оригинально оборудованы освещаемыми мансардами.

Многощипцовая крыша — особенности

Возводить такие крыши совсем не просто, их возведение обычно поручают специалистам: ведь перед составлением проекта нужно будет рассчитать нагрузки, которые будут воздействовать на те или иные фрагменты конструкции, а значит, и на опоры.

Привлекательными особенностями многощипцовой крыши являются:

• оригинальный вид, придающий дому сходство со сказочным замком,
• практичность, правильно рассчитанная конструкция, позволяющая быстро отводить ливневые воды и способствующая сходу скапливающегося во время снегопада снега,
• возможность длительной эксплуатации, надежность и долговечность,
• способность выдерживать значительные нагрузки благодаря продуманной системе стропил,
• возможность эффективного использования подкровельного пространства в качестве жилых и подсобных помещений.

Основные проблемы, возникающие при строительстве дома с многощипцовой крышей:

• сложное строительство, многощипцовая крыша своими руками возводится только при наличии опыта строительства или возможности получить подробные консультации у профессиональных строителей;
• повышенные затраты материалов, связанные с образованием большого количества отходов при покрытии многочисленных поворотов и откосов.

Итак, прежде чем принимать решение о строительстве многощипцовой крыши, следует проконсультироваться со специалистами и хорошо подумать, насколько экономически обоснованным будет такое решение.

Многощипцовая крыша домов — из каких элементов она состоит

Основными элементами наружной поверхности многощипцовых крыш являются:

• ребра — наклонные и горизонтальные,
• наклонные плоскости скатов,
• канавки для стока и таяния снега,
• водостоки
• вершина крыши — лошадь,
• свесы, представляющие собой край крыши, закрывающий стену дома и препятствующий попаданию на нее дождя.

Обеспечить прочный каркас и создать надежную опору для крыши:

• мауэрлат — брус, уложенный по периметру всего здания, служащий опорой для всей стропильной системы,
• Стропила, представляющие собой толстый брус или сдвоенную доску из натурального дерева,
• обрешетка, являющаяся основанием, на которое укладывается кровельный материал и служит для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образованные на стыке двух скатов, называются ендовами.Особое внимание следует уделить правильности их устройства: так как углы, образующиеся в местах стыков скатов, будут внутренними, то и нагрузка на них будет намного больше, чем на остальные детали крыши. От того, насколько правильно построены ендовы, зависит надежность всей кровли.

Для обеспечения целостности и завершенности конструкции потребуется установка дополнительных диагональных стропил в местах пересечения скатов, этот факт значительно усложняет расчет многощипцовой крыши и ее устройство.

Разновидности плоскогубцев

Если говорить о разновидностях многощипцовых крыш, то они могут быть:

• вальмовая, т.е. четырехскатная, предполагающая возведение дополнительных двускатных стен, усложняющая конструкцию всей стропильной системы;
• полутазобедренные, четырехщипцовые, у которых два боковых ската немного срезаны с больших щипцов; если в верхней части соорудить полувальмы, то щипцы будут выступать из стены.

Какие моменты учитываются при проектировании многощипцовых крыш

Вариант с устройством многощипцовой крыши можно считать оправданным, если конструкция дома имеет несколько нестандартное решение.В частности, это идеальный вариант, который увеличит площадь мансарды и создаст возможность обустройства на ней жилых комнат.

Часто этот вид кровли используют для достройки дома квадратной формы, что значительно упрощает расчет кровли. Если есть желание построить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходиться вершинами в одной точке.

Несколько советов от мастеров:

1. При устройстве многощипцовой крыши можно использовать готовые типовые проекты.
2. Не забывайте, что после возведения такой крыши останется большое количество отходов кровельных материалов.
3. Сложности монтажных работ будет способствовать необходимость установки нескольких стропил, в частности в вальмовой конструкции.
4. Угол наклона скатов рассчитывается с учетом особенностей климата местности, а также желания получить тот или иной объем подкровельного пространства.
5. Устройство затворов, по которым будет двигаться основная масса сточных вод, потребует тщательной сборки гидроизоляционной системы.
6. Зимой, во время обильных снегопадов, может потребоваться очистка поверхности кровли от снега, скопившегося в ендовной зоне.

Стропильная система многощипцовой крыши

Процесс устройства многощипцовой крыши сложен и требует привлечения мастеров-кровельщиков хотя бы для консультаций — ведь в процессе строительства потребуются качественные стыки многочисленных ребер, пазов, ендов, что потребует строительного опыта и мастерство.

Чаще всего многощипцовые крыши используются в проектах частных домов сложной архитектурной формы, с многоугольными элементами.

Привлекают застройщиков и эстетика кровли, и ее эксплуатационные характеристики. Иногда форма крыши может быть настолько необычной, что в ней непросто узнать многощипцовую крышу. Самый простой вариант кровли такого типа – тот, у которого два ската пересекаются под углом 90 градусов.

В стропильную систему данного типа кровли входят:

• балки или прогоны,
• стропила
Мауэрлат
• , который служит основанием, на которое крепятся стропила и обеспечивает равномерное распределение нагрузок, создаваемых кровлей, на стены.

Для возведения мауэрлата и стропил используется деревянный брус сечением 100х150 мм, лучший материал для изготовления такого бруса — сосна, рекомендуемая влажность древесины от 18 до 20%.

Стропильная система состоит из двух видов стропил: свайных и висячих. Использование того или иного типа обусловлено конструктивными особенностями одной крыши, в некоторых случаях в одной конструкции могут использоваться стропила обоих типов.

На стыке скатов двускатной конструкции используются диагональные стропила, на них устанавливаются оросители для поддержки опор.Так как на диагональные стропила ложатся довольно большие нагрузки, то для их усиления используют соединение двух досок.

Верхнюю часть стропил связывают прогонами из досок или брусьев, если конструкция недостаточно жесткая, прибегают к установке дополнительных промежуточных прогонов.

1. После завершения сборки стропильной системы следует установить гидроизоляцию.
2. Гидроизоляционная пленка укладывается перпендикулярно скату, нахлест при монтаже должен быть не менее 150 мм.
3. Для надежности стыки пленки следует соединить скотчем.
4. Обязательно гидроизолируйте внутренние углы, образованные откосами – это место, где сходится наибольшая масса сточных вод.

По завершении гидроизоляции можно приступать к созданию контробрешетки из брусков. Укладку кровельного материала лучше всего производить в соответствии с инструкцией по монтажу, которая к нему прилагается.

Технология строительства многощипцовой крыши

На основании вышеизложенного нетрудно сделать вывод, что многощипцовая крыша – это сооружение, состоящее из двух и более двускатных крыш.Собственно, это усложнение конструкции и делает крышу особенно привлекательной.

Основные этапы строительства крыши будут:

• выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них воздействовать,
• расчет нужного сечения стропил и их длины,
• кладка мауэрлата по периметру всего здания,
• установка основных фрагментов конструкции в расчетных точках,
• крепление стропильной системы к мауэрлату с помощью штырей из вмонтированной в кладку арматуры стальной проволоки, стальных штырей или гвоздей,
• Сборка обрешетки, установка гидро и пароизоляции,
• укладка рубероида.

Многоскатная крыша отличается высокой конструктивной сложностью и ценой, поскольку обычно применяется как уникальное архитектурное решение на больших загородных домах, владельцы которых отдают предпочтение необычному, но оригинальному дизайну. Кроме того, в результате обустройства получается несколько боковых мансард. Из-за сложности исполнения построить такую ​​крышу своими руками не представляется возможным.

Однозначно, без привлечения специалистов такая затея займет много времени, сил и средств.
Отличным решением для домов нестандартной формы является многощипцовая крыша. Под этой формой мы можем подразумевать дом в форме «Т», или «У», или «Г», а также другие, самые разнообразные, многогранные формы. Эта конструкция носит название от названия «щипцы», которым обозначают верхнюю часть стены, окруженную с двух сторон откосами. То есть, по сути, фронтон — это тот же фронтон, только у него нет карниза и каких-либо других архитектурных элементов. Простыми словами, это голый кусок стены, возможно, с оконным проемом.

Виды многощипцовых крыш разнообразны, и сколько щипцов у дома, так и крыша будет называться: трех- трехщипцовая, четырех- четырехщипцовая, шести- шестищипцовая, восьми- восьмищипцовая. Дома круглой, квадратной и прямоугольной формы – типовые периметры, также могут иметь в качестве торца многощипцовую крышу. Это общее название, как вы уже поняли, крыши с несколькими щипцами. С этим понятно, теперь займемся конструктивной частью для большей ясности происхождения этого типа крыши.

Конструкция многощипцовой крыши сложна тем, что она имеет не только наружные ребра, но и внутренние, именуемые ендовами.Они являются ключевыми узлами, так как должны выдерживать большие нагрузки, поэтому под ними должна быть система опор и раскосов. Однако основным узлом, вмещающим конструкцию многощипцовых крыш, считается место пересечения конькового бруса (верхнего горизонтального, к которому стыкуются стропила), в котором, помимо всех, имеется примыкающий эндов. Этот узел обеспечивает устойчивость вертикальному стояку — массивной балке, поддерживающей его снизу, вопреки перекрытию.

Устройство многощипцовой крыши усложняется на всех этапах устройства, начиная от настила, устройства «пирога», особенно гидроизоляции внутренних углов, заканчивая кровельным покрытием.Чем тяжелее кровельный материал покрытия, тем больше нагрузка от осадков – тем сложнее конструкция каркаса из стропил, раскосов, опор. Нередко под такими крышами обустраивают жилое помещение (мансардный этаж), а сюда входят дополнительные работы по теплоизоляции, пароизоляции и т. д. Однако есть в таких крышах и преимущество: каждый щипец можно легко оборудовать оконным проемом , следовательно, установка оконных проемов в самой каркасной кровле может быть сведена к минимуму или вовсе отсутствовать.

Среди крыш с прямыми плоскостями скатов многощипцовая крыша относится к сложным видам крыш с многочисленными пересекающимися скатами и внутренними углами между их стыками. Его возводят на зданиях, имеющих сложную планировку различной геометрической формы, многоуровневые мансарды и мансардные помещения.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в этих крышах большого количества ендов и фронтонов, устройство которых вызывает определенные трудности и дополнительные затраты.

Обустройство долины требует особого пристального внимания, ведь именно через них в дальнейшем будут стекать потоки дождевых и талых вод. Также в этих местах наибольшее скопление снега, а потому они должны иметь значительную несущую способность и герметичность. Профессиональное формирование ендовы, основного уязвимого элемента кровельного покрытия, обеспечивает надежный отвод с кровли талых и дождевых вод.

Конструктивные элементы

В многощипцовых крышах всегда и всегда присутствуют следующие конструктивные элементы:

· Фронтоны и фронтонные свесы;

· Впадины, образующиеся при соединении щипцов;

· Конек крыши.

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией строителя или проектировщика. Количество щипцов (фронтонных элементов с коньком) в кровле может быть от двух до неограниченного количества. Скаты крыши могут быть в виде треугольников и трапеций.

В качестве покрытия для многощипцовых крыш могут применяться любые кровельные материалы, но при условии правильного проектирования каркаса крыши (стропильной системы), способного выдерживать все нагрузки кровли при ее эксплуатации.

Преимущества и недостатки многощипцовых крыш

Конструкция многощипцовой крыши имеет определенные преимущества. К ним относятся:

· Оригинальные, неповторимые, изящные формы кровли;

· Идеальное сочетание со зданиями любых архитектурных форм;

· Уравновешенная стропильная система;

· Возможность обустройства просторного чердака и значительного увеличения его полезной площади;

· Отсутствие риска застоя дождевой и талой воды за счет большого уклона поверхности кровли и наличия желобков;

· Надежность, прочность, долговечность конструкции;

· Соответствие стоимости многощипцовой крыши эксплуатационным и эстетическим характеристикам.

В перечень недостатков данного вида кровли входят: уровень сложности монтажа, наличие большого количества ендов, усложняющих процесс устройства, содержания и ухода за кровлей, а также большой расход строительных материалов . Устройство многощипцовой крыши относится к трудоемким строительным работам, для выполнения которых необходимо обращаться за помощью к профессиональным специалистам. Монтаж кровли занимает больше времени.

Несмотря на серьезные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный внешний вид и эксплуатационные характеристики многощипцовой крыши заслуживают похвалы и внимания владельцев частной собственности.

Многощипцовую крышу устраивают на домах сложной многоугольной формы в плане. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающих углов, образующих пересечение скатов крыши), что требует высокой квалификации при выполнении кровельных работ.

Здания с многощипцовой крышей имеют оригинальную конструкцию. Этот тип кровли считается самым популярным. Он пришел к нам с Запада и стал эффективно использоваться для строительства различных зданий.Предварительно в специальной программе составляется эскизный проект всей конструкции, чтобы можно было визуально оценить внешний вид будущего дома. Отличие многоскатной крыши заключается в сложности ее конструкции. При этом смотреться он будет очень оригинально, а строение с ним получится изысканным и необычным. Примечание. Дома для строительства такой конструкции могут быть любой формы и размера. Гораздо проще строить крышу такого типа на строениях прямоугольной или квадратной формы.Монтаж многощипцовой крыши осуществляется не только для того, чтобы защитить здание от различных климатических и погодных явлений. Его можно устанавливать на чердаках, нуждающихся в дополнительном освещении, или в домах со сложной планировкой.

Преимущества многощипцовой крыши
Привлекательный внешний вид. Крыша массивная и необычная. Ее проект может быть любым. Все зависит от параметров конструкции и ее функциональности.
Прочность и надежность. Такая кровля легко способна выдерживать значительные нагрузки на свою поверхность и при этом не менять свой первоначальный вид.Все это обеспечивает сбалансированный каркас стропильной системы.
Прочность. Срок службы кровельной конструкции не ограничен. Правда, стоит учесть, что большую роль играет материал для его строительства и оформления.
Практичность. На крыше такого типа осадки не будут скапливаться. Все благодаря склонам, которые расположены под большим углом.
Эффективность. Используйте пространство под крышей на свое усмотрение. Там можно сделать комнату. Именно по этой причине предварительно собирается не только дом, но и крыши.

Но несмотря на достоинства этой кровли, есть и ряд недостатков:
Сложность возведения кровли… Работы требуют обучения, особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые подскажут, как правильно разработать проект крыши и учесть нагрузку кровельного материала на стропильную систему.
Большое количество отходов отделочных и строительных материалов.В связи с тем, что основной характеристикой многощипцовой крыши является наличие определенного количества скатов и изгибов, то и средства на ее возведение будут расходоваться нерационально.
Одна из самых дорогих крыш.

Многощипцовые крыши также называют четырехскатными вальмовыми. С возведением такой конструкции справится не каждый профессионал.

Сооружение таких крыш сопровождается формированием вентилируемых мансард, полностью изолированных от всех отапливаемых помещений дома.

Четырехскатные вальмовые крыши усложняются еще и тем, что их монтаж связан с большим расходом кровельных материалов, а после их возведения остается много отходов. Полувальмовые крыши образованы несколькими скатами.

Несмотря на то, что такие крыши выглядят очень красиво, их проекты достаточно сложны в реализации, так как сопровождаются образованием ендов, требующих тщательной гидроизоляции.

Однако выразительный и стильный вид многощипцовых крыш стоит того, чтобы приложить максимум усилий при их монтаже.

Особенности многощипцовых крыш

Несмотря на трудности, возникающие при реализации сложных архитектурных форм многощипцовых крыш, они очень часто применяются при строительстве частных домов.

По сути, многощипцовая крыша не несет никакой функциональной нагрузки, но при этом выполняет колоссальную работу по созданию внешнего архитектурного стиля строения.

Простейшая стропильная система многощипцовой крыши представляет собой не что иное, как пересечение под углом 90 градусов двух двускатных крыш.

При возведении стропильной системы многощипцовой крыши применяют такие элементы, как стропила, прогоны, мауэрлат. Как и в любой кровельной конструкции, мауэрлат представляет собой несущую балку, через которую передаются нагрузки от стропил на несущие стены дома.

Кроме того, мауэрлат является связующим звеном между конструкциями крыши и стенами строения. Изготавливается из деревянных брусков сечением 150 на 100 мм или 150 на 150 мм и длиной около 1,5 м. Для монтажа стропил, как правило, используют доски размером 150 на 50 мм.

Стропильная система бывает двух видов: висячая и наслонная. Ее выбор зависит от наличия или отсутствия внутренних несущих стен или любых других опор, их заменяющих. Иногда при оформлении крыш, имеющих сложные архитектурные формы, целесообразно использовать оба вида стропильных систем.

В зоне соединения двускатных крыш рекомендуется устанавливать диагональные (наклонные) стропила, на которые в дальнейшем будут опираться стропила, представляющие собой укороченные опорные элементы.В связи с тем, что стропила в процессе эксплуатации подвергаются достаточно большим нагрузкам, при монтаже их рекомендуется усиливать.

В верхней части стропильная конструкция соединяется коньковым прогоном, который выполняется из соединенных между собой досок или бруса достаточного сечения. В том случае, если требуется дополнительное усиление конструкции, рекомендуется установка промежуточных прогонов.

После завершения монтажа стропильной системы приступают к укладке гидро-, паро- и теплоизоляционных слоев.Укладка материалов перпендикулярна скатам крыши с напуском не менее 15 см и обязательной проклейкой стыков соединительной лентой.

После укладки гидроизоляционного слоя монтируются элементы контробрешетки, для обустройства которых используются бруски сечением 50 на 50 мм или доски 32 на 100 мм. Монтаж обрешетки осуществляется в соответствии с требованиями производителей выбранного кровельного материала.
Конструктивные особенности многощипцовых крыш

Как было сказано ранее, многощипцовые крыши представляют собой достаточно сложные конструкции.Отдельные их фрагменты могут состоять из вариаций двускатных крыш, соединенных между собой в сложные архитектурные сооружения.

Ступени конструкции многощипцовой крыши

· Снятие со здания всех необходимых замеров.

· Создание проекта.

· Правильный расчет размеров стропил и всех элементов конструкции.

· Установить мауэрлат.

· Монтаж стропильной системы.

· Укладка гидро-, тепло- и пароизоляционных слоев.

· Установка контробрешетки и обрешетки.

· Укладка кровельного материала и устройство ендов и ребер жесткости.

Выбор уклона скатов кровли напрямую зависит от выбранного кровельного материала, климатических особенностей местности, интенсивности ветровых нагрузок, а также величины снежного покрова и архитектурных особенностей.

Многощипцовая крыша имеет довольно сложную конструкцию, и для того, чтобы она была надежной защитой дома, ее необходимо правильно смонтировать.

А для того, чтобы это произошло, в ней необходимо обустроить такие элементы, как пазы, ендовы и ребра жесткости, от качества монтажа напрямую зависит надежность будущей кровли.

Многощипцовая крыша — конструкция достаточно сложная. Отличается наличием многочисленных пересечений склонов, на которых образуются долины, так называемые образованные внутренние углы. Ендова считаются самым ненадежным элементом. Ведь через них протекает максимально возможное количество воды, несмотря на то, что их уклон значительно меньше, чем у пандусов.Там скапливается снег, увеличивая нагрузку на крышу. Поэтому ендову можно считать «слабым» местом таких конструкций. Итак, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

На стыке скатов кровли также образуются ребра, но, в отличие от ендов, они образуют внешний угол.

Яркой их иллюстрацией является, например, место соединения двух скатов в четырехугольной крыше.

Форма конструкции при возведении данного типа либо многоугольная, схема которой представлена ​​ниже, либо квадратная.Его можно устанавливать в домах сложной планировки или на чердаках, для которых необходимо предусмотреть специальное дополнительное боковое освещение. Пристройки таких зданий отличаются разной высотой.

Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся преградой для тех, кто стремится выполнить свою конструкцию с интересным и оригинальным акцентом.

Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при строгом соблюдении требований технологии строительства
Как сделать многощипцовую крышу: советы Устройство

Многощипцовая позволяет объединять под одной кровельной конструкцией ряд крыш, различающихся по своему типу и назначению.Сложность его устройства заключается в большом количестве ребер, ендов, канавок. Его шпиль носит довольно художественный характер, и его часто используют для установки башен и купольных крыш, подчеркивающих архитектурный стиль. Двухуровневые покрытия и полувальмовые крыши считаются одними из самых популярных на сегодняшний день.
Устройство стропила

Основой конструкции крыши является стропильная система. Чаще всего в нем сочетаются диагональные и висячие стропила, направленные на углы стен. Сложность таких конструкций заключается в том, что все скаты опираются не на мауэрлат, как обычно, а на диагональные ножки.То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки ребер жесткости.

Основным узлом является стык в одной точке скатов одного уровня разных участков кровли. Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят еще и наклонные ноги, являющиеся основной опорой практически для всех стропил.Прочность этого узла повышают установкой затяжек.
Ригельные стропила длиннее обычных стропил, поэтому их делают парными. Эта технология одновременно решает несколько задач: стропила
двойного сечения выдерживают повышенную нагрузку; сплачивающие доски
позволяют получить неразрезную балку большей длины;
при соединении унифицированы типоразмеры используемых деталей.

Получается, что для диагонального устройства практически можно использовать те же доски, что и для обычных — а использование досок одинаковой высоты для любого типа стропил упрощает конструктивное решение узлов крыши.Кроме того, на них опираются полулаги или завязи, за счет чего наслонные опоры способны нести нагрузку, примерно в полтора раза превышающую максимальную нагрузку для обычных стропил.

Опирание бутонов на диагональную ножку выполняется двумя способами:
Опирание на верхнюю поверхность. В стропилах делается надрез так, чтобы половина их поперечного сечения — верхняя — находилась над диагональной ногой, а нижняя — упиралась в боковую поверхность.
Опираясь на боковую поверхность.Главное в этом случае – насколько хорошо подогнаны опорные детали. Нижнее стропило можно более прочно соединить с балкой диагональной ноги, если из обрезки выпилить дополнительную опорную бобышку.

Нижняя часть подкосных опор обычно для посадки на ферму, балку из бруса, перекатывающуюся по пересеченной наружной стене под углом, проступь или консоль прогона врезают в горизонт и закрепляют гвоздями.

Но диагональные опоры, расположенные в ендове, не могут быть поддержаны стропильной фермой.

Ферменный каркас представляет собой ферменную конструкцию с двумя установленными подкосами.

Дело в том, что ендова образует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае, подкосами.

Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинается с устройства ендов, которые образуются на пересечении взаимно перпендикулярных плоскостей. При этом технология выполнения этого узла полностью зависит от материала, используемого в качестве основного для кровли.

Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щип – это верхняя часть стены здания, которая ограничена двумя скатами крыши и в то же время не отделена карнизом снизу.

Когда верхняя часть стены отделена от нижней карнизом, то это фронтон. Двускатная крыша представляет собой две плоскости, опирающиеся на стены и ограниченные с торцов фронтонами или щипцами.
Что такое многощипцовая крыша

Многощипцовые крыши устраивают на домах, имеющих сложную планировку, с боковым освещением мансард, закрывающих пристройки, фронтоны над подъездами.

При устройстве такой крыши, как четырехскатная вальмовая, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который будет полностью изолирован от всех теплых помещений.

Многощипцовая крыша требует большого расхода кровельных материалов, а после ее возведения остается довольно много отходов материала.

Такой вид, как обычная полувальмовая крыша своими руками образуется за счет установки нескольких скатов.Это достаточно сложная конструкция, основным недостатком которой является сложность реализации.

При устройстве конструкции данной крыши места пересечения скатов образуют внутренние углы (ендову). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Кроме того, в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным преимуществом многощипцовой крыши является ее выразительный внешний вид, а также перекрытие одноуровневой крышей нескольких помещений.
Двускатная крыша

Двускатная крыша является самой тяжелой крышей в кровельном строительстве, так как в конструкции много ендов, канавок и ребер. В основном используется в сооружениях с многоугольной конструкцией строения, сложной архитектурой.

Двухскатная вальмовая крыша часто применяется при строительстве частных домов. Шпиль носит художественный характер, и эти элементы установлены на купольных крышах и башнях.

Эти крыши не имеют полезного значения, но выполняют значительную работу по созданию архитектурного стиля здания.В индивидуальном строительстве двускатная крыша представляет собой комплекс из нескольких форм, иногда настолько замысловатых, что их даже трудно распознать.

Сегодня популярны двухуровневые покрытия и полувальмовые крыши.

Внимание!

Простейшей конструкцией является пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат, перераспределяет нагрузку с крыши на стены дома через стропила и таким образом соединяется со стенами.

Представляет собой брус из дерева размером 150х100 мм и 150х150 мм. А также для этого используют бруски, имеющие длину 1,5 метра. Стропила для такой крыши собираются из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила висячие и наслонные — зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут использоваться одновременно оба вида стропил.

В местах стыковки двускатных крыш устанавливаются наклонные или диагональные стропильные ноги, на которые будут опираться крестовины (укороченные стропильные ноги).В связи с тем, что на диагональные стропила действует очень большая нагрузка, их необходимо усилить – сплотить в две доски.

В верхней части стропил соединяют коньковым прогоном из соединенных между собой досок или бруса. При необходимости устанавливаются дополнительные промежуточные прогоны.

После монтажа стропильной системы гидроизоляционную пленку укладывают полосами, перпендикулярными направлению ската, с переливом не менее 15 см, а также с обязательной проклейкой стыков соединительными лентами.

Пристальное внимание следует уделить местам, где расположены долины, так как по ним будут идти большие потоки воды.

На стропила нашивают после укладки гидроизоляционного слоя. В основном для проведения таких работ используются бруски, сечением 50х50 мм или доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкцией к выбранному кровельному покрытию.
Конструкция многощипцовой крыши

Двускатные крыши

Многие домовладельцы хотят знать, как сделать многощипцовую крышу.

Этот тип крыш представляет собой довольно сложную конструкцию, и при монтаже такой конструкции несколько фрагментов здания могут представлять собой фронтонные вариации, которые затем объединяются в единый комплекс, создавая потрясающее впечатление.

Строительство четырехщипцовой крыши своими руками состоит из следующих этапов:

· Необходимо правильно снять размеры дома;

· Правильно разместить упоры, коньки, ендовы;

· Затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» кровли;

· Затем установить обрешетку, гидроизоляцию, саму кровлю, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную кровлю с уклоном кровельных поверхностей к наружным стенам и одновременно обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, кровельного материала и архитектурных требований. На некоторых участках угол наклона составляет 90º.
Основные элементы крыши

Схема четырехскатной крыши

Конструктивная схема четырехскатной крыши состоит из следующих элементов:

1.наклонные плоскости — откосы;

2. стропила;

3. ящики;

4. Мауэрлат;

5. Ребра горизонтальные и наклонные;

6. конек;

8. канавки;

9. свесы;

10. стоки.

Возведение многощипцовой крыши – достаточно трудоемкий процесс, так как в местах пересечения скатов при возведении такой конструкции следует устанавливать дополнительные диагональные стропила.
При этом формируются такие элементы, как канавки, которые еще называют «снежными мешками».И при монтаже кровли особое внимание следует уделить именно этим элементам, так как при некачественном монтаже кровля будет течь в этих местах.
Формы крыши

При сложной кровле необходимо устанавливать ендовы, которые являются наименее надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехскатная крыша представляет собой скатную конструкцию с четырех сторон. Его еще называют вальмовым или вальмовым, а скатами – вальмовым.

Для этих конструкций не требуются фронтонные стены, но стропильная система сложнее, чем фронтонные стены.

Среди многообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой крышей.

В этой статье мы рассмотрим, что это такое и чем его конструкция отличается от конструкций других крыш.

Такие крыши строят на домах многоугольной или квадратной формы.

Часто к домам пристраиваются разные помещения, имеющие разную высоту или оборудованные мансардами в чердачном помещении — многослойные покрытия возводят по разным причинам.

Основной конструктивной особенностью многощипцовых крыш является наличие большого количества ендов, желобов и ребер.

  Дизайн

Простейшая двускатная крыша – это двускатная крыша, не имеющая фронтонов на концах.

В такой конструкции щипцом называют верхнюю треугольную часть стены.

Если отделить карнизом — будет фронтон.

Простейший пример многощипцовой крыши – стыковка двух двускатных покрытий под прямым углом.

Поверх такой конструкции находится крестообразная фигура.

Ендова — внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует обратить внимание на их гидроизоляцию, так как здесь чаще всего возникают протечки.

Кромка покрытия образована стыками скатов, в отличие от ендовы представляет собой внешний угол, например, конек или сочетание двух скатов на четырехскатной крыше.

Наиболее сложной и ответственной частью всей конструкции является стропильная система, она должна быть рассчитана и изготовлена ​​с повышенной точностью и тщательностью.

Как правило либо висит.

Стропильную систему рассмотрим отдельно.

Фото

Устройство и порядок устройства стропильной системы

Основой стропильной конструкции является мауэровская конструкция .

Крепится к стенам с помощью металлических шпилек, установленных в армопоясе.

  Поскольку крыша представляет собой довольно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, выбрать уклон, определить тип используемой стропильной системы, рассчитать стропила, отметить расположение ендов, коньков, ребер, а также элементов системы — пыхтит, останавливается, бежит, стоит.

В первую очередь укладывается мауэрлат – он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат прочно фиксируется к армированному поясу, после чего монтируются стропила.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить затяжками.

Стропила имеют вид обычных стропил, а если крыша вальмовая или полувальмовая, то стропила будут диагональными, их нужно будет усилить нарожниками, а сами они могут быть сдвоенными или сдвоенными.

Стропила крепятся к мауэрлату с помощью врубок, а также металлических пластин, скоб, уголков — в зависимости от типа стропил.

В верхней точке стропила соединяются по коньку, после чего оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Зависит от кровельного материала, который будет использоваться в дальнейшем.

Все деревянные элементы должны быть пропитаны антипиренами и антисептиками для безопасности и увеличения срока службы.

После возведения стропильной системы выполняется утепление и покрытие крыши.

Особое внимание следует уделить гидроизоляции, в частности, ендов и желобов – в них скапливается вода и снег, а при некачественной гидроизоляции они протекают в первую очередь.

  Некоторые особенности кровли

Выбирая мультипликаторную конструкцию как вариант для своего дома, учитывайте, что возведение такой кровли – достаточно сложный и дорогостоящий процесс.

Потребуется достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих силах – многощипцовая крыша своими руками (схему ее можно легко найти) не станет большой трудностью.

Особняком стоит вопрос стоимости — такая конструкция не только сложна, но и затратна.

Для такого типа кровли, как многощипцовая, проект должен быть подготовлен с особой тщательностью и учетом всех возможных факторов – тогда кровля будет служить долго и качественно.

Если построить такую ​​крышу с учетом всех правил, то получится крыша, которая будет:

• Устойчивая и надежная — за счет сбалансированной стропильной системы крыша выдерживает большие нагрузки;
• Крыша даст возможность обустроить дом дополнительным помещением — мансардой или мансардой;
• Крыша будет практичной, но ее внешний вид будет очень привлекательным – очень красиво смотрятся многощипцовые крыши, а благодаря большой крутизне скатов на ней не задерживается снег и другие осадки.

Как видите, многощипцовая крыша – это несколько своеобразная конструкция, которая требует больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую ​​крышу, вы значительно украсите свой дом, сделаете его привлекательным внешне.

В ней будет приятно находиться, а если подойти к обустройству крыши творчески — смотреться она будет очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Разнообразие типов крыш дает архитекторам большой простор для фантазии. Даже простая скатная крыша может увенчать дом так, что он будет иметь броский и оригинальный вид. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая композитная крыша – идеальный выбор с эстетической и практической точки зрения.

Под такой крышей находится уютная мансарда, жилая комната с естественным дневным освещением. Такая конструкция более трудоемкая и дорогая, но владельцы сознательно идут на затраты. Чтобы понять, почему так происходит, нужно разобраться в особенностях двускатных крыш.

В этой статье

Особенности многощипцовой крыши

Отличием данной конструкции от других видов крыш является наличие щипцов, расположенных перпендикулярно основному скату крыши. Многощипцовая крыша используется для покрытия как прямоугольных конструкций, так и более сложных многоугольных, ломаных конструкций.

Одной из особенностей таких решений является использование подкровельного пространства в жилых целях с дневным освещением через оконные проемы.Фронтон является продолжением стены здания с треугольным окончанием с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространенные варианты такой конструкции – трех- и четырехскатная крыша. Эти архитектурные решения отличаются дороговизной и трудоемкостью в строительстве, требуют высокой квалификации рабочих и улучшенной тепло- и гидроизоляции.

Преимущества

Но такие крыши имеют существенные преимущества, а именно:

При выборе типа крыши нужно помнить, что двухскатная крыша требует повышенного внимания на уровне изготовления стропильной системы, так как дальнейший ход монтажа зависит от точной врезки фронтонных скатов в основной скат крыши.Существуют многочисленные проекты асимметричного расположения щипцов. Но самыми популярными вариантами являются многощипцовые крыши, в основе которых лежит двускатная система крыши.

Конструкция двускатной крыши

Чтобы разобраться в конструктивных особенностях любой крыши, необходимо выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим ее основные составляющие:

К перечисленным конструктивным элементам при необходимости могут добавляться дополнительные узлы и детали, служащие для повышения прочности и долговечности конструкции.

Важно помнить, что места оконных проемов, выходов печных и вентиляционных труб должны быть заранее размечены и учтены в конструкции крыши.

Многощипцовая крыша должна быть покрыта относительно легким кровельным материалом для снижения весовой нагрузки на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепления должны располагаться так, чтобы их можно было легко закрыть декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем основная кровля, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные стяжки для усиления конструкции, а коньки должны опираться на ригели. При наличии на щипцах горизонтальных стенок необходимо придать им большей жесткости треугольными элементами. Если коньки на трех- и четырехщипцовой крышах находятся на одном уровне, то стык делают врезкой или металлическими уголками, а ендовы крепят между коньками под прямым углом.

Порядок монтажа крыши

Поскольку конструкция крыши имеет усложняющие элементы, необходим абсолютно взвешенный подход к монтажу конструкции. Необходимо составить чертеж со всеми необходимыми размерами для расчета необходимого материала.

Необходимо помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, препятствующими гниению.

Порядок сборки крыши должен быть расписан по пунктам и строго выполнен в строгой последовательности . Многощипцовая крыша монтируется следующим образом:

• все параметры замеряются и наносятся на монтажную схему, с точным расположением коньков, щипцов, арок и стропил;
• по периметру стен выкладывается слой гидроизоляционного материала;
• мауэрлат раскладывают и закрепляют на стенах, места крепления к стенам должны быть подготовлены заранее и расположены с частотой 1000-1500 мм;
• затем натягивают затяжки, которые крепятся к мауэрлату для устранения распирающего действия на стены здания, затяжки могут быть поперечными и продольными;
• стропила укладываются, соединяясь в верхней части с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• стропильная группа фиксируется в вертикальном положении временными брусками или постоянной обрешеткой;
• для жесткости конструкции устанавливаются ригели, передняя бабка и подкосы, а также готовятся конструкции к установке щипцов;
• щипцы, стропила, стропила монтируют и закрепляют конструкцию обрешеткой;
• ставят чистовую обрешетку и снимают все временные крепления с учетом выхода печных и вентиляционных труб;
• затем устанавливаются желоба на ендовы, карнизные планки и водосточную систему, а также ветрозащитные планки на свесы кровли;
• укладывается гидроизоляция и монтируется контробрешетка;
• кровельное покрытие укладывают с учетом стыков кровли по ендовам, конькам, местам примыкания к трубам;
• Смонтирована тепло- и пароизоляция, отделка подкровельного пространства.

Для каждого конкретного дома последовательность операций имеет свой порядок, а элементы конструкции могут быть разными. Поэтому при возведении такой сложной конструкции, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели конструкцию самой сложной крыши, ее конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию во избежание порчи дорогостоящего материала.Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Прежде чем решиться построить такую ​​крышу, хорошенько подумайте — готовы ли вы раскошелиться во имя красоты? Особой пользы такая крыша не приносит, но и серьезных недостатков у нее тоже нет.

Тем, кто планирует построить дом и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить в жизнь самые оригинальные фантазии в этом вопросе.Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и имеет достаточно финансов, ведь этот вид кровли стоит недешево.

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что этот тип крыши используется исключительно при строительстве квадратных домов, но это миф. Бывает, дома достраиваются всевозможные помещения, и он приобретает несуразный вид. В этом случае многощипцовая крыша полностью преображает внешний вид дома – смотрится очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень прочное, но только при правильном выполнении монтажа стропильной системы.Если вы не специалист, лучше всего обратиться к опытным строителям.

Под многощипцовой крышей много места, можно сделать вместительную мансарду или обустроить роскошную мансарду, часто ради нее и строят такую ​​крышу, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши нельзя оборудовать все помещение под жилое — нужно выделить ту часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Среди недостатков можно выделить:

Высокая стоимость. Неэкономный расход древесины, нужно постоянно пилить, обрезать, в итоге часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно у мастеров берется солидный объем работ.

Высокий риск утечек. Особенность такой крыши – множество скатов, а места их пересечения называются ендовами – наиболее уязвимыми местами крыши.Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то они протекут в кратчайшие сроки.

  Элементы многощипцовой крыши

Стропильная система многощипцовой крыши такая же, как и у других крыш — мауэрлат, стропильные ноги, конек, пазы для стока воды, обрешетка и др. Количество наклонных ребра с дополнительными стойками. Все это скрепляется между собой металлическими застежками.

Отличием от стандартной кровли является наличие ендов, желобов, множества ребер и скатов.

Про ендовы выше было сказано, что это углубления, образующиеся на стыке лучей, они же бороздки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах и ​​заключается вся «вкусность», ведь именно они образуют щипцы и многочисленные вальмы (скаты), придающие кровле такой особенный вид.

  Типы многощипцовых крыш

В архитектурном плане вальмовой крыше можно придать самый вычурный вид.Есть где проявить фантазию и удивить необычной формой.

Многощипцовые крыши являются наиболее популярным типом. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают конструкции строгость и лаконичную завершенность. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая двускатная крыша также является довольно распространенным типом. Установка немного проще. Характерной чертой этого вида являются его «ровные» углы.Крыша выглядит гладкой и элегантной, чем-то напоминает шатер. Это только на первый взгляд кажется скромнее предыдущего вида, если творчески подойти к его возведению, то может получиться необыкновенно красиво.

  Стропильная система

Проще говоря, стропила многощипцовой крыши – это две двускатные крыши, соединенные друг с другом под углом 90 градусов.

В связи с большим весом и сложностью конструкции в строительстве такой крыши применяют оба вида стропильных систем — висячую и наслонную, а также создают

многощипцовую крышу

Несколько слов о том, как построить многощипцовую крышу своими руками:

На мауэрлат, сечением 150х150 мм и длиной 1.5 м, крепятся стропила 150х50 мм.

Стропила вверху скрепляются коньком нужного сечения, затем конструкция укрепляется путем установки промежуточных прогонов.

Так как в данной конструкции есть места соединения двух крыш, то там нужно сделать дополнительные стропила для крепления к ним нарожников.

многощипцовая крыша — чертеж

Когда все стойки и крепления на месте, нужно постелить слой гидроизоляционной пленки.

Важно: перед установкой стропильной системы нужно правильно рассчитать уклон скатов и нагрузку на стропила, чтобы конструкция получилась прочной. Желательно, чтобы это делал специалист. Кроме того, важно климатическое расположение – если ожидается много осадков, то наклон вальмы должен быть максимальным, чтобы не задерживалась вода и снег. За эндовами нужно ухаживать — убирать с них снег и мусор.

Как бы то ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому, что материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмутся за многое, но в итоге вы будете довольны красотой и надежностью архитектурного шедевра.

  Видео

Крыша бани своими руками: устройство, конструкция, утепление, фото

Устройство крышной бани

Крыша бани своими руками

Прежде чем перейти к технологии строительства крыши для бани своими руками, необходимо разобраться с элементами каркаса крыши, а также с основными терминами, которыми пользуются кровельщики.

Устройство крышной бани

Основное назначение каркаса – выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модулей солнечных батарей или спутниковой антенны). Именно поэтому прочность и устойчивость рамы являются важными показателями.

Каркас крыши любого здания состоит из мауэрлата, стропильных ферм, обрешетки и кровельного материала.

Мауэрлатом называется деревянная балка, предназначенная для того, чтобы соединить основание короба (корпуса) с каркасом крыши.Именно с создания мауэрлата начинается монтаж каркаса крыши бани. Если помещение выполнено с каркасом, мауэрлат может служить верхним венцом, если ванна из бетонных блоков или кирпича, мауэрлат укладывается на наполнительный гидроизоляционный материал. Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем, как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Основное требование к установке мауэрлата заключается в его идеальном горизонтальном положении, т.к.от этого будет зависеть качество крепления каркаса крыши к построенному кузову.

Мауэрлат

Следующий элемент каркасной конструкции крыши – ферма . Назначение фермы – равномерное распределение нагрузки по кровле. Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, связанных между собой. Основной элемент фермы – стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся ригели, стяжки, распорки и перемычки, назначение которых – усиление конструкции стропильных ферм.

Ферма

Каркас обрешетки Крыша бани в порядке, можно было бы провести качественное крепление кровельного материала к стропилам. Обрешетка представлена ​​в виде деревянных брусков и досок, скрепленных с сеткой. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта кровля. Например, для перекрытия крыши рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а для того, чтобы закрыть крышу хамамом из профнастила, можно создать обрешетку с шириной ячеек в 0,5 метра.

Обшивка каркаса крыши бани

Кровельный материал Крыша бани выбирается по предпочтениям владельца здания. Самыми популярными материалами для кровли бани являются профнастил, металлочерепица, шифер, рубероид. Каждый из этих материалов имеет свои особенности и требования к монтажу угла кровли. Например, кровельный материал – крыша, с углом 5 градусов, профнастил – 8, металл – около 30, шифер – 20.

Ванна, покрытая металлом

Двускатная крыша для бани

Двухскатная крыша для бани

Двускатная крыша для бани проект

Чаще всего монтаж двускатной крыши для бани осуществляется, если хозяин собирается делать над баней мансарду.

Существует два способа установки стропил при создании двускатной крыши:

• Висячие стропила.Закрепите стропила одним концом к корпусной конструкции, вторым концом закрепите между двумя противоположными стропилами (как показано на рисунке).
• Наклонные стропила. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, расположенной по центру. Пример установки наклонных стропил вы можете увидеть на проекте:

  Как установить стропила

Конструкция двускатной крыши популярнее, чем односкатной, т.к. в этом случае угол крыши будет более острым, что предотвратит образование снежных наметов в кровельном материале.Двухскатная крыша представляет собой ряд одинаковых по размеру и форме равнобедренных треугольников, установленных в одном и том же месте по всей кровле. Вершина деревянного треугольника из стропил называется коньком, поперечная деревянная балка под вершиной треугольника – ригелем. Ригель предназначен для усиления конструкции двускатной крыши. Чем меньше шаг установки стропильных ферм, тем устойчивее будет конструкция крыши бани. Обратите внимание на то, что стропильные фермы идут по поверхности земли, затем подаются на крышу.Крепление стропильных ферм к корпусу бани осуществляется после того, как будут установлены балки перекрытия (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики используют специальные заготовки.

Монтаж двускатных крыш осуществляется следующим образом:

1. Мауэрлат крепится к стене
2. Созданная ферма
3. Две стропильные фермы на противоположных концах крыши. Для крепления стропил к мауэрлату используют саморезы типа «рябки».
4. Для обеспечения устойчивости стационарных стропильных ферм конструкции дополнительно усиливаются специальными раскосами.
5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки остальных стропильных ферм (что бы шло ровно, в одну линию)
6. Канат устанавливается на остальные фермы аналогично

Односкатная крыша для бани

Монтаж односкатной крыши для бани менее популярное мероприятие, т.к.в этом случае угол кровли будет более пологим, что приводит к образованию снежных неметов на кровле бани. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной крыши вы можете увидеть на этом проекте:

Односкатная крыша для бани

Проект односкатной крыши для бани

Как видите, разновысокие опоры стропильных балок опираются на стену бани и держат весь каркас крыши.Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Обратите внимание, что монтаж ломаной кровли обойдется намного дешевле, чем монтаж крутопадающей.

Рекомендуемый угол наклона односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани крепится на мауэрлат. Кронштейн необходимо сделать с помощью металлических уголков и медной проволоки. Шаг установки ферм должен быть около 0,6 метра.Для защиты наружных стен бани от дождя стропила рекомендуется делать за пределами коробки бани на расстоянии от 0,3 до 0,5 метра.

Подробнее строительство односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео уроках:

Технология строительства односкатной крыши

Строительство двускатной крыши бани

Монтаж стропильной системы бани своими руками

После того, как будет смонтирован каркас кровельной бани, необходимо провести гидро-, паро- и утепление кровли.

Мероприятия по гидроизоляции, пароизоляции и теплоизоляции крышных бань

Паро- и гидроизоляция крыш

Паро- и гидроизоляция кровли бани пленкой

Схема паро- и гидроизоляции крыши бани пленкой

Изначально следует обратить внимание на то, что каркас крыши должен быть изготовлен из хорошо просушенного бруса.Кроме того, деревянные балки и доски придется вручную вскрывать антисептиками, что предотвратит гниение древесины и увеличит срок ее эксплуатации.

Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции) и мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения влаги.

Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждая новая полоса должна укладываться внахлест на предыдущую. Обратите внимание, что натягивать пленку на стропила запрещается, это может привести к повреждению в результате деформации пиломатериала (удлинение, сужение) при нагреве и похолодании (жаркое лето).

Теплоизоляция кровельных ванн

Пенопласт для утепления кровли

Утепление крыши бани минеральной ватой

Говоря об утеплении крыши бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

• Для утепления кровли бани рекомендуется минеральная вата.Он не горит, долговечен и хорошо держит тепло.
• Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т.к. этот материал при нагревании выделяет вредные вещества.
• Слой утеплителя должен быть не менее 10 см.
• Поверх утеплителя укладывается утеплитель, затем рубероид

Что бы вы более наглядно узнали о том, как утеплить крышу бани своими руками, предоставляем вам соответствующий видео урок:

Баня для теплоизоляции кровли вариант 1

Баня для утепления кровли вариант 2

Баня для утепления кровли вариант 3

Вот и все, хотелось бы рассказать вам о строительстве бани своими руками! Надеюсь, что эта статья принесла вам много новых знаний!

Крыша дома своими руками. Строим по проекту

Монтаж двускатной крыши включает ограждающие элементы. Несущие элементы – стропильная система, фундамент крыши (мауэрлат).Дуплексная крыша включает в себя 2 поверхности крыши под определенным углом, если ссылаться на СНиП, то угол должен быть не менее 6°.

Монтаж односкатной крыши – самый простой вариант. Используется для хозяйственных построек и жилых домов. К преимуществам можно отнести малую материалоемкость и быстрый монтаж, минимальный опыт и знания.

На выбор угла наклона кровли влияют используемые материалы и региональные климатические особенности. Если материал рулонный или профнастил – 5-8°.При использовании металлочерепицы или фальцевого покрытия — 18-35°.

Начать монтаж мансардной крыши стоит с выбора будущего материала, от которого будет зависеть тип используемой стропильной системы.

Наибольший вес у керамической плитки. Обратите внимание на дополнительные монтажные конструкции.

В процессе монтажа кровельного материала на руках необходимо иметь чертеж самой кровли. Там должны быть отмечены все важные стропила.Рассмотрим этапы монтажа кровли своими руками.

Монтаж стропил

Стропила делятся на несколько видов:

Наклонные — используются опоры разной высоты, на них устанавливаются балки под углом. Когда крыша односкатная, для монтажа используются наружные стены. Если двускатная система – внутренние и внешние стены. Стропильные ноги закреплять не обязательно, достаточно просто разместить их в одной плоскости.

Висячие элементы образуют стропильную ферму, для которой используются наружные стены.Эта конструкция предполагает упор стропильных ног друг на друга.

Монтаж конструкции и сборка осуществляется на земле или непосредственно на самом здании. Если на земле, вам нужно будет заказать кран.

Дома из бруса и бревна не требуют обязательного укрепления стен для последующего устройства кровли. Для кирпичной кладки потребуется установка армированного пояса.

В процессе заливки в армированный пояс устанавливаются металлические шпильки из оцинкованной стали.Их используют в дальнейшем для монтажа мауэрлата – бруса, служащего основанием будущей крыши.

Выступ шпилек 2-3 сантиметра в высоту, этой длины достаточно для установки гаек с болтами. Поверх армированного пояса обязательно уложите гидроизоляционный слой из рубероида. Рубероид свернут в 2 слоя. Специальный антисептик предотвращает гниение древесины.

На сечение стропил влияет несколько факторов: вес кровельного материала, нагрузка от снега, шаг стропил, размер пролета и угол установки (степень наклона крыши).

В средней полосе Российской Федерации обычно используются двускатные крыши в частном строительстве. Самым современным материалом является металлочерепица. Шаг стропил 120 см и угол наклона не более 30 градусов.

Ящик

Поверх стропил прибита обрешетка. Выбранный материал кровельного покрытия повлияет на обрешетку, которая может быть ступенчатой ​​и сплошной.

Массив используется для мягкой черепицы, в качестве подложки используется тонкий листовой материал или фанера.Со ступенькой обрешетку используют под ондулин, профлист и металлочерепицу. Ширина досок будет 20-25 см, толщина 2-2,5 см. Установив обрешетку, затем из доски монтируют сплошной настил. Ширина покрытия составляет 60-80 см.

Гидроизоляция, теплоизоляция, пароизоляция

Готовая крыша похожа на бутерброд. При самостоятельном монтаже кровельного материала не стоит забывать о гидроизоляции, утеплении и пароизоляции. Пароизоляция помогает предотвратить попадание влаги на слой утеплителя из-за образования конденсата внутри помещений.Пароизоляционный материал монтируется в слой утеплителя и отделки.

Наиболее распространенным материалом является мембранная пленка. Пленка укрывает каркас крыши с нахлестом 10-15 см на конек. Для крепления используется строительный степлер. Там, где есть примыкание пароизоляционного покрытия к поверхности стены – используйте специальную липкую ленту.

Монтаж кровельного материала

Когда укладка всех слоев подходит к завершающей стадии, следует позаботиться о скорейшем монтаже кровельного материала, чтобы защитить деревянные конструкции от дождя и снега.

Монтаж на крыше фото

При строительстве частных домов крышу чаще всего делают двускатной.На это есть причины. Во-первых, это надежность. Хорошо справляется с ветровыми и снеговыми нагрузками. Во-вторых, он совместим с любым кровельным покрытием. Третий относительно недорогой. Четвертый — простой дизайн, который сложно испортить. В-пятых, это выглядит привлекательно. Все это, а также тот факт, что двухскатная крыша строится без каких-либо специальных знаний, обуславливает ее популярность.

Собранная двухскатная крыша своими руками готовая к монтажу кровля

Ступенчатый монтаж двойной крыши

Как вы видели выше, стропильных систем очень много.Соответственно при сборке у каждого свои особенности, но в целом порядок одинаков. Следует сказать об общем этапе: предварительной сушке и обработке древесины. Этот этап обязателен, если вы купили свежий пиломатериал, а не просушенный.

Использование в строительстве кровли необработанной древесины естественной влажности приведет к проблемам: балки погнутся, рассохнутся, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.Их устранение – сложное и дорогостоящее мероприятие. Поэтому либо покупайте сухую древесину (не более 20%, в идеале 8-12% камерной сушки), либо покупайте материал на пару месяцев, складывайте в проветриваемые штабеля. После этого обработать необходимыми пропитками (от грибковых поражений и для снижения горючести) и только после этого использовать при монтаже стропильной системы.

Пиломатериалы необходимо сушить в вентилируемых штабелях. Для этого на них укладывают короткие куски досок. Их ставят в метре от краев и далее через метр.Под днище установить обязательно колодки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками в этом разделе.

Мауэрлат

Начинается сборка стропильной системы крыши с установкой мауэрлата. Он должен быть выставлен строго по горизонтали, поэтому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости выравнивается цементным раствором. Продолжать работу можно после того, как раствор наберет 50% прочности.

В зависимости от системы представляет собой брус сечением 150*150 мм или доску размерами 50*150 мм. Он пристроен к верхнему ряду каменных стен. Если дом деревянный, его роль выполняет верхний венец. Если стены выполнены из легких строительных блоков – пенобетона или газобетона и других – их жесткости недостаточно для перераспределения нагрузки. В этом случае поверх последнего ряда кладки делается армированный железобетонный пояс, в который крепятся закладные крепления — проволока или шпильки.Затем на них монтируется брус или доска.

Существует несколько способов скрепления стен и мауэрлата:

• В кладке (в железобетонном поясе) крепится гладкая катанка большого диаметра (два конца торчат вверх). В плате затем в необходимых местах делаются отверстия, через которые пропускается провод. Затем она скручивается и изгибается.
• В стену замуровываются шпильки диаметром не менее 12 мм. Под ними в мауэрлате делают отверстия, вставляют брус/доску) и стягивают их гайками с широкими шайбами.
• Выровняйте брус или доску по внешнему или внутреннему краю стены, возьмите сверло диаметром 12 мм, сделайте отверстия под анкерные болты. Они (такого же диаметра 12 мм) забиваются до самого колпачка, затем затягиваются ключом.

Расстояние между штырями (проволокой) не должно быть более 120 см. На стену (пояс) под мауэрлат необходимо уложить отсечную гидроизоляцию. Это может быть в два слоя рулонный рубероид или гидроизол, можно промазать битумной мастикой.

Монтаж стропил

Видов стропильных систем двускатной крыши насчитывается более десятка. В первую очередь нужно выбрать, как будет выглядеть ваша. Далее, чтобы было удобнее работать, из тонких досок сделайте шаблон для всех запилов, вырезов и прочих подобных деталей. Для этого может понадобиться сначала собрать форму на крышу, а затем сделать готовые шаблоны.

Порядок сборки зависит от типа стропильной системы. Если стропила монтируются, то их устанавливают постепенно, собирая из элементов прямо на крышу.В этом случае удобно, если будут заложены потолочные балки и, по возможности, черновой мансардный или мансардный настил.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник затяжки и стропильные ноги со всеми требуемыми подкосами и стойками. Необходимое количество ферм собирается сразу. Затем их поднимают на крышу, ставят там вертикально и крепят к мауэрлату.

С одной стороны это удобно — легче работать на земле, при высокой скорости сборки, точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру.Но поднимать готовые фермы может быть сложно, особенно для больших построек. Чтобы это было проще, установите две наклонные доски, которые одним концом упираются в землю, а второй немного торчит над стеной. К этому «подъемнику» приближают фермы, ставят одну, связывают веревками и стаскивают по доскам на крышу. При отсутствии лебедки или подъемного крана это самый приемлемый способ.

Сборка стропил требует определенных знаний: как и в каком порядке их собирать, как размечать и делать запилы.Сборка одной из схем с бабкой смотрите на видео.

Порядок сборки стропильной системы

Все, двускатная крыша собрана и собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и рассказать обо всех невозможно. Один из них на видео. Система была большая и по частям поднималась на крышу, а там уже собиралась в единую конструкцию.Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов в том, что каркас дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закреплены туго, крыша может развалиться. Поэтому светильники делают плавающими. Существуют специальные скользящие крепления, которые в этом случае крепят стропила к верхнему венцу и к прогонам, если они есть (см. фото).

Для того чтобы стропило при усадке свободно перемещалось, его длинная часть закрепляется строго параллельно его краю, а подпорка ставится строго перпендикулярно.При необходимости под него вырезается площадка. Отметьте крепление так, чтобы крюк находился в самом нижнем положении или рядом с ним. Крепится на специальные винты, которые идут в комплекте (обычные не подходят). Если сборка производится на бревне, чтобы стропильная нога не скользила по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продается на любом строительном рынке, он называется «скользкий». Как крепить горку к штанге, смотрите в видео.

Видео по сборке и монтажу стропильной системы двускатной крыши

Двухскатную крышу своими руками построить непросто: много тонкостей и нюансов, есть разные способы крепления и наращивания.Описывать словами их дело неблагодарно. Это тот случай, когда лучше видеть. Ниже мы предлагаем подборку видеороликов, которые могут быть вам полезны.

Видео отчет о том, как делается двухскатная крыша

Рассказ хозяина дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух самых проблемных типах подключения.

Как определить угол стропила

Полный видеоотчет по сборке стропильной системы

Этот фильм длится чуть меньше часа, но смысл процесса демонстрируется от начала до конца с множеством деталей. Крышу ставят, а при установке на здания другого типа (кроме деревянных домов) разницы нет.

Загородный дом представляет собой совокупность нескольких составляющих, каждая из которых выполняет определенные функции.Например, придать жилью законченность и защитить его от различных воздействий природы посредством кровельной системы. Как сделать крышу и какой, каждый хозяин решает сам, ведь придать даче действительно необычный вид можно, подобрав ту или иную конструкцию крыши.

Из чего мы выбираем?

Тип крыши зависит от стропильной системы, при этом любая модель крыши будет состоять из нескольких элементов:

• мауэрлат — основание крыши, выполненное из железобетона или бруса, к которому будут крепиться стропила,
• обрешетка, представляющая собой тонкий настил из досок — именно на него будет укладываться кровельное покрытие,
• гидроизоляционный слой в виде специальной пленки, защищающей кровлю от влаги,
• пароизоляционный слой в вид мембранной пленки, поглощающей скопившийся конденсат изнутри и испаряющей его снаружи,
• теплоизоляционный слой — утеплитель, который монтируется между стропилами.

Монтаж кровли должен производиться в строгом соответствии с этими этапами – только так кровельная система будет соответствовать всем требованиям по надежности и долговечности. В основе любых кровельных работ обязательно должен лежать проект, учитывающий все нюансы строительного процесса.

Строим по проекту

Современные проекты крыш – это широкий выбор решений, благодаря которым вы сможете сделать крышу своего дома самой разнообразной.Однако она должна быть не только эстетичной и привлекательной, но и надежной, поэтому нужно учитывать основные факторы, лежащие в основе любого проекта:

1. Тип покрытия – возможность сделать крышу надежной, долговечной и красивый. Современные проекты предполагают, что в качестве кровельного покрытия можно использовать любой материал – от дорогой керамической черепицы или натуральной черепицы до привычного и экономичного шифера или ондулина.
2. Тип конструкции: при выборе следует учитывать характеристики кровельного материала.
3. Затраты: сложные крыши домов потребуют более значительных затрат, особенно если состоят из нестандартных элементов. Специалисты советуют не экономить на материалах, так как именно от их качества зависит надежность конструкции кровли.
4. Устройство коммуникаций – еще одна важная часть, которая обязательно описывается в проекте. Кровля – это не только кровельный материал, но и водостоки, водосточная система, разнообразные ограждения, которые делают эксплуатацию кровли комфортной и безопасной.

Составление проекта стоит доверить профессионалам, которые учтут особенности конструкции фермы, помогут подобрать материалы, рассчитать нагрузку на фундамент и сравнить с действующей цифрой.

Типы кровельных конструкций

Прежде чем делать крышу, следует определиться с ее конструкцией. На протяжении многих веков сохраняются тенденции жилищного строительства, которые постоянно меняются. Не менее существенные изменения претерпела и крыша, которая сегодня при простоте конструкции и монтажа отличается эстетичным видом, функциональностью и практичностью.Современные домовладельцы отдают предпочтение следующим видам кровли:

• Односкатная крыша – конструкция на балках, опирающихся на стены дома. При разной высоте стен такая крыша будет иметь разный уклон. А если стены одинаковой высоты, можно сделать крышу эксплуатируемой и разместить на ней, например, зимний сад или комнату отдыха. В большинстве случаев навес – это крыша гаража или бани, загородного дома или хозяйственной пристройки.
• Двускатная кровля представляет собой треугольные наклонные скаты, которые отличаются одинаковой величиной скатов и простотой монтажа.Такую крышу часто называют двускатной.
• Ломаной кровельной системой является также двускатная конструкция, скаты которой выполнены с изломом. Такие системы позволяют обустроить мансарду.
• Полувальмовые крыши представляют собой скаты в виде трапеций, образующие треугольный скат (вальм) в верхней части здания. Такая крыша выглядит стильно и привлекательно, хотя ее установка не так уж и проста. С другой стороны, крыша будет максимально надежной и сохранит тепло внутри помещения.
• Палаточные крыши — это четыре треугольных бедра, которые сходятся в центре.Такие конструкции хороши для домов квадратной формы, беседок.

Этапы монтажа

Конструкция крыши состоит из нескольких составляющих: вентиляция, изоляционный слой, пароизоляция и гидроизоляция. При монтаже необходимо учитывать правильную последовательность работ, ведь в противном случае кровля будет пропускать и холод, и влагу. Крыша создается своими руками в несколько этапов:

1. Монтируется стропильная система.
2. Оснащен пароизоляционным слоем.
3. Теплоизолированные обогреватели.
4. Монтируемый гидроизоляционный слой.
5. Производится монтаж обрешетки и контробрешетки — они зависят от вида кровельного материала и конструкции кровли в целом.
6. Монтажная кровля.
7. Расставить коня, карнизы.
8. Оснащен системой вентиляции в подкровельном пространстве.
9. Элементы желоба устроены.

Все эти этапы играют важную роль в процессе монтажа крыши.Правильно выполненные расчеты имеют большое значение, так как они лягут в основу технических норм, нарушение которых приведет к небезопасной эксплуатации кровли.

Как обустроить рулонную кровлю?

Часто для обустройства кровли используется материал в рулонах. Это связано с его высоким качеством и простотой монтажа. Однако без подготовки поверхности все же не обойтись. Прежде чем решить, как сделать крышу, необходимо выбрать ее тип. Затем определяемся с ящиком.Если вы используете рубероид, то под это покрытие вам нужно будет подготовить ровное и прочное основание. Приклеивание кровельного материала выполняется с помощью холодной мастики или расплавленного битума. В качестве нижнего слоя используют материал с мелкозернистой посыпкой, а для верхнего слоя следует использовать крупнозернистый материал. Направление укладки зависит от уклона ската:

• если он выше 15 градусов, материал укладывается перпендикулярно;
• если скат плоский, то рубероид укладывается параллельно коньку.

Чтобы кровля крыши была выполнена качественно, нужно учитывать несколько правил. Во-первых, слой мастики должен быть не менее 2 мм. Во-вторых, нахлест полос должен быть 10 см. В-третьих, над коньком следует уложить дополнительный слой рубероида, при этом материал должен свисать на 50 см от скатов крыши. Все слои должны быть уложены под пресс. На основе рулонных материалов, как правило, обустраивают одно- и двухскатные, а также мансардные крыши.

Металлическую крышу можно установить с помощью специальных инструментов. Использование этого материала дает ряд преимуществ: долговечность, надежность, эстетичность кровли, простота монтажа. Обрешетка под металлическое покрытие – бруски 50х50 мм, а по линии конька и карниза укладывается доска. Чтобы добиться качественной вентиляции, обрешетка должна быть не менее 25 см. Это защитит конструкцию от коррозии, увеличив срок службы кровельной системы.

При использовании листовой стали сначала вырезаются листы, формируются рисунки и создаются фланцы. Кроме того, каждый материал подходит по-своему. Например, профнастил монтируется внахлест, чтобы влага не попала под покрытие. И только после этого лист фиксируется в прогибе волны резьбовыми гвоздями и резиновой прокладкой.

Инструменты и приспособления

Монтаж кровли сложный и энергоемкий процесс, который необходимо выполнять в строгом соблюдении технологии с применением соответствующих инструментов.Итак, хороший кровельщик должен иметь в своем арсенале большое количество молотков, позволяющих работать с металлическими листами. С их помощью на металле формируются крепления, забиваются и удаляются гвозди. Не обойтись при обустройстве кровли без щипцов – прямых, длинных, изогнутых или коротких. Они нужны для изгибов желобов, обработки плитки и формирования изгибов на листе металла. Ножницы разных видов также необходимы для работы с кровельными материалами – цинковыми, медными, стальными.

Одна рампа — что особенного?

Этот вид кровельной системы чаще всего используется при строительстве гаражей или хозяйственных построек, а также небольших загородных домов, не требующих тщательного утепления.Конструкция представляет собой плоскую поверхность, которая покрыта слоем материала. Суть его в том, что крыша опирается на стены разной высоты, за счет чего образуется определенный уклон. Чем она хороша: во-первых, простотой монтажа – такая крыша своими руками возводится очень быстро. Во-вторых, процесс установки экономичен. Кроме того, каждая односкатная конструкция представляет собой ряд элементов:

• стропил;
• ящик;
• слои гидро- и пароизоляции;
• кровля.

Если крыша почти горизонтальная, то система стропил для нее не нужна. Обрешетка – это основа кровли, сделанная из строганных досок и обработанная антисептиками. Доски следует размещать на определенном расстоянии друг от друга, чтобы обеспечить естественную вентиляцию. Дома с односкатной крышей требуют утепления стекловатой, минеральной ватой или пенопластом, а также гидроизоляции и пароизоляции с помощью специальных пленок. Покрыть односкатную крышу можно любым материалом – профнастилом, металлочерепицей, шифером или рубероидом.К недостаткам односкатных конструкций можно отнести слишком большую нагрузку из-за снега, особенно если крыша выполнена практически без уклона. Кроме того, одного ската недостаточно для устройства мансарды или мансарды.

Как это делается?

Расчет кровли — один из важных этапов, который обязательно должен быть выполнен при проектировании. Учитывается несколько моментов:

1. Расчет угла уклона: откосы должны быть спроектированы таким образом, чтобы вода стекала на землю.Угол зависит от используемого кровельного материала: для профнастила он составляет 20 градусов, для металлочерепицы – 25 градусов, а для шифера – 35 градусов.
2. Система стропил необходима для распределения нагрузки и увеличения прочности конструкции. Его монтаж начинается с установки мауэрлатного бруса, который укладывается на всю длину несущей стены и фиксируется анкерными болтами.
3. Обрешетка состоит из брусков, которые укладываются поперек стропил. Он может быть сплошным, а может быть уложен с промежутками.
4. Утепление тоже важный этап, хотя при строительстве дома с одним скатом в этом процессе можно сэкономить, так как места для проникновения холодного воздуха в помещение будет меньше. Утепление лучше производить с помощью стекловаты или базальтовых матов.
5. К обрешетке также нужно прикрепить пароизоляционную пленку, а затем уложить гидроизоляционный материал.
6. Покрытие крыши — оно может быть самым разным.

Два ската — самый популярный вариант

Двускатная крыша — самый популярный вариант в конструкции кровельной системы.Несмотря на то, что его структура достаточно проста, без привлечения специалистов при составлении проекта не обойтись. Двускатная конструкция продумана таким образом, чтобы быть надежной и выдерживать вес различных осадков, равномерно распределяя нагрузку по всему периметру дома. Эта система сегодня популярна в связи с тем, что современные проекты предполагают устройство жилой мансарды между скатами, что увеличивает полезную площадь, не уменьшая площади загородного участка.Как и любая другая крыша, двускатная создается на основании расчетов:

• сначала разрабатывается схема, в которой будет учитываться заполнение кровельного пирога;
• затем рассчитывается крыша — для этого нужно знать ее площадь.

Процесс монтажа кровли очень похож на описанный выше способ. Готовится основание, на которое будет уложена стропильная система. Собраны стропила, которые можно собирать на земле. Стропила крепятся друг к другу коньковым брусом.Уклоны скатов в идеале должны быть не менее 45 градусов. Создается обрешетка, после чего укладывается утепляющий материал, пароизоляция и гидроизоляция. На последнем этапе укладывается кровельный материал.

Интересное решение — проект дома с мансардой. В этом случае также используется двускатная крыша, а между ее скатами образуется помещение с наклонными стенами. Особенность мансардного этажа в том, что он нависает над всем домом и может иметь планировочное решение. Для увеличения площади мансарды можно не строить фронтон, а ломаную крышу.Кстати, жилая мансарда – это не только удобно, но и декоративно: коттедж, украшенный мансардным этажом, выглядит уютно и интересно.

Четырехскатная крыша: современная и просторная

Если позволяют размеры участка, а также собственные средства, можно установить крышу в четыре ската. Особенность такой крыши – декоративность, позволяющая придать загородному дому определенный архитектурный облик. При этом конструкция отличается простотой устройства и конструкции, а для ее покрытия можно использовать любые материалы.Двухскатная крыша не имеет фронтонов, поэтому ее монтаж будет простым, не потребуется дополнительных материальных затрат. Главное условие – крыша должна быть надежной и выдерживать определенные нагрузки. Существует несколько видов четырехскатных крыш:

Каждый из них имеет свои особенности, и стоит понимать, что проекты таких крыш дороги из-за необычной и сложной конструкции крыши.

выводы

Правильная крыша — что это такое? Каждый ответит на этот вопрос по-своему.Для кого-то это традиционная двускатная крыша, придающая дому цельность и законченность, а кто-то предпочитает более современные варианты, например, четырехскатную крышу для своего загородного коттеджа. Любой из этих вариантов имеет право на существование, и это доказывают проекты крыш – такие разнообразные и интересные. Решив построить дом, найдите хороших проектировщиков, которые проведут грамотные расчеты и подскажут, как сделать монтаж, исходя из какой конструкции и из каких материалов. При монтаже кровельной системы без профессиональной помощи просто не обойтись.Специалисты помогут вам с выбором стройматериалов, технологии строительства, проектирования и монтажа, сделают все для того, чтобы ваш дом служил вам надежно и долго.

Как сделать крышу своими руками? Эта статья была написана, чтобы ответить на этот вопрос. Про теплоизоляционные материалы, да и кровельные, все уже давно все знают, по этой причине в данной статье речь пойдет о том, как правильно выполнить каркас под крышу.

Мауэрлат для двускатной крыши

Мауэрлат – это фундамент, который принимает на себя основную часть нагрузки конструкции.Говоря понятным языком, мауэрлат – это фундамент, поверх которого будет возводиться крыша. Для обустройства основания используют брусья, с сечением равным 150 на 150 мм. Их устанавливают в параллельной плоскости с коньком крыши.

Крепление балок мауэрлата должно быть предельно надежным, это делается для того, чтобы кровля не боялась ветра и погодных катаклизмов. В идеале эти действия проводят еще тогда, когда стены построены.Для этого нужно выложить четыре верхних ряда кирпичей толстой проволокой. Эта проволока называется катанкой, и ее расположение должно быть с метровым зазором.

Середина проволоки должна находиться в стене из кирпича, а ее свободно свисающие концы должны быть такой длины, чтобы хватило для последующей обвязки бруса. В том случае, если проектом дома не предусмотрена штукатурка, то монтаж внешнего края проволоки следует проводить внутрь раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от края стены не менее чем на 100 мм. Чтобы предохранить балки от гниения, под них подкладывают всего несколько слоев.

Усиление каркаса крыши

При строительстве крыши обязательным условием является обустройство надежного каркаса.
  Каркас представляет собой стропильную систему, прикрепленную к мауэрлату. Обязательно учтите, что если длина балок будет более 4,5 м, то дополнительно придется монтировать прогоны.

Оптимальное сечение балок, используемых для возведения каркаса крыши в кирпичном доме, составляет 70 на 150 мм.

Крепление стропил к мауэрлату осуществляется с помощью специального вруба, который фиксируется с помощью двадцатисантиметровых гвоздей. Забивание гвоздей должно производиться по следующему принципу:

• Первый гвоздь прибивается через стропило к мауэрлату в диагональной плоскости;
• Второй гвоздь забивается точно так же, только с обратной стороны;
• Третий гвоздь забивается под углом 90° сверху.

Такой способ крепления стропильной системы не позволяет ей перемещаться из стороны в сторону.
  Крепление верхних концов стропил внахлест, это с другой стороны. Один пучок своим концом должен перекрывать параллельный пучок. В верхней части они также крепятся гвоздями, хотя можно использовать для этого и болты.

  На этом работы по обустройству каркаса можно считать завершенными, останется только уложить кровельный пирог.

Как сделать крышу дома своими руками видео урок

При строительстве индивидуального дома монтаж стропильной системы считается одним из важнейших этапов, поэтому многие задаются вопросом: как сделать двускатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились крыши различной конфигурации, двухскатная крыша остается самой распространенной конструкцией.

Технология работ по монтажу, креплению и обшивке кровельной конструкции поэтапно отработана до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается прежней.

Прежде чем приступить к строительству дома, коттеджа или бани своими руками, необходимо поэтапно разработать чертежи всех составляющих здания.

Дизайн и форма кровли подбирается в зависимости от размера здания.При этом учитывается нагрузка, которую будет испытывать двухскатная крыша в процессе эксплуатации.

Чем меньше угол наклона, тем меньше на него влияет дождь, снег и ветер. При этом следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование мансарды.

Обустроить мансарду в этом случае позволит только ломаная форма двухскатной крыши. Когда ширина дома превышает 6 метров, стропила усиливают прогонами.

На видео показано, где устанавливаются прогоны и стойки.

При устройстве кровли под баню чаще всего используют двухскатные крыши с уклоном под углом 45-50 градусов.

Рассчитывая потребность в материалах, необходимо помнить, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность бруса, досок и других пиломатериалов определяется не только величиной поперечного сечения, но и текстурой древесины.

Фронтон можно зашить вагонкой, если на чердаке будут храниться только старые журналы и вещи, которые жалко выбросить.

Для определения потребности в кровельном материале необходимо определить площадь кровли.

Расчет площади кровли из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения должны быть выполнены правильно и с приемлемой точностью.

Даже небольшая ошибка может привести к незапланированным затратам на дополнительную закупку материалов.

При строительстве дома, гаража или бани своими руками каждая копейка, как говорится, на счету.

Когда общая площадь двухскатной крыши определена, достаточно вычислить площадь одного ската и умножить на два.

Такими мелочами, как отверстия для дымохода или мансардного окна, можно пренебречь.

Конструктивные особенности

При проектировании двухскатной крыши и разработке чертежей предполагается, что она будет строиться на двух стенах.Форма крыши разрабатывается в соответствии с проектом дома в целом.

При возведении бани, дачного дома или другого легкого сооружения удобнее использовать висячие стропила. При строительстве большого дома чаще используют стропила.

В этом случае стропильная система имеет более сложную конфигурацию. На фото представлены оба варианта стропильной системы.

Осуществляя монтаж кровли своими руками, необходимо строго соблюдать последовательность операций при установке стропил.Без помощников в этом деле не обойтись.

Конструкция двускатной крыши для дома включает в себя следующие узлы и элементы:

• мауэрлат;
стропильная система
• ;
• коньки и стойка;
ящик
• ;
• утепление;
Кровельный материал
• .

В случае, когда под крышей решено обустроить мансарду, часто используется ломаная конфигурация. Мансарда ограничена двумя скатами и двумя фронтонами.

Устройство чердачного помещения требует дополнительных затрат.В то же время строительство дома с жилплощадью на мансарде повышает уровень комфорта и его рыночную цену.

Монтажная пластина

Брус, укладывающийся по периметру дома на верхней отметке стен, называется мауэрлатом. Верхняя обвязка принимает на себя всю нагрузку кровельной системы и распределяет ее на стены и фундамент.

В качестве мауэрлата берется брус, сечение которого определяется шириной стены.Перед установкой его необходимо пропитать специальным раствором для защиты от возгорания и гниения.

Монтаж мауэрлата производится таким образом, чтобы его наружная грань была заподлицо с плоскостью стены.

На видео показано, как брус крепится к стене с помощью шпилек. Устанавливать мауэрлат следует правильно и надежно, так как он выполняет функцию фундамента для кровельной двухскатной системы.

Установка может быть выполнена различными способами.Если стены возводятся из кирпича, то на этапе строительства проволока – катанка замуровывается.

Сквозные отверстия просверлены в стержне, через который пропущен этот провод. Следующим шагом будет надежное затягивание проволоки.

Вместо проволоки можно крепить металлические шпильки диаметром 10 мм. Штанга надевается на шпильки и фиксируется гайками с широкими шайбами.

И в первом и во втором варианте крепление можно сделать своими руками. В некоторых случаях нижняя часть фронтона крепится к мауэрлату.

Установка балок перекрытия

Для того чтобы выполнить монтаж потолка для дома используется брус сечением 200х100 мм. Для бани или загородного дома сечение подбирается в зависимости от размеров строения.

Изначально две крайние балки разнесены по длине конструкции. Следующим шагом будет разметка точек крепления остальных балок.

Своими руками с помощью шнура и рулетки разбивается расстояние между крайними балками на отрезки длиной 60 см.Именно с таким шагом на балки перекрытия будут устанавливаться стропила.

На видео показан этот процесс. Все балки крепятся к мауэрлату 200 мм гвоздями. После этого на балки из профлистов или досок желательно уложить временные балки.

Крепление возможно металлическими уголками и шурупами. При установке балок необходимо выдерживать величину выноса за пределы стен. Размер смещения определяет ширину карниза.

Практика показывает, что будет достаточно 50 – 60 см.На этом этапе необходимо предусмотреть, что фронтон будет зашиваться с торцов крыши. Для бани или садового домика можно сделать в упрощенном виде.

Если в доме ломаная мансардная крыша, то фронтон имеет большую площадь. И необходимо предусмотреть возможность устройства фронтонного свеса и отлива.

Балки, уложенные на стены, перед монтажом необходимо выровнять в горизонтальной плоскости.

Система крепежных ферм

Устройство стропильной системы требует использования одинаковых элементов.После того, как балки уложены и закреплены, выполняется установка конькового бруса.

Для этого по центральной линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна быть равна высоте стен от пола до верхней плоскости мауэрлата. Стойки крепятся распорками.

В качестве конькового бруса можно взять доску сечением 150х50 мм. Следующий этап – установка стропил. Сначала нужно сделать шаблон.

При ручном строительстве необходимо контролировать качество операции после каждого этапа.

Сделать шаблон своими руками очень просто. Стропильная доска прикладывается одним концом к брусу, а другим к коньковому брусу.

На обоих концах перечеркиваются контрольные линии и отпиливаются лишние куски. Шаблон готов и по нему можно подготовить нужное количество для дома или бани количества стропил.

Установка осуществляется в определенном порядке. Установив одно стропило, сразу же необходимо закрепить противоположное.

Крепление к коньковому брусу производится гвоздями, а к потолочной балке можно прикрепить скобой или металлическими уголками и шурупами. На видео показано, как это делается.

Независимо от ломаной крыши или обычной формы под стропила устанавливаются вертикальные стойки и горизонтальные ригели.

Устройство фронтона

После завершения монтажа стропильной конструкции производится зашивка фронтона. Построить дом, а не оформить фронтон – недопустимо.В последние годы фронтон обустраивают профнастилом.

Это качественное решение, хотя в оформлении фасада в этом случае могут возникнуть определенные сложности.

Для установки фронтона необходимо установить каркас.

При этом требуется оконный проем. Окно на чердаке необходимо для вентиляции. Чаще всего фронтон обшивают рейкой или вагонкой.

При чистовой отделке фасада фронтон декорируется различными способами.На видео показано, как украсить дом с ломаной крышей.

Изготовление карнизов

Рациональное устройство двухскатной крыши предполагает наличие карниза по всему периметру строения. Практика показывает, что для бани приходится подшивать карниз своими руками.

Карниз предназначен для отвода дождевой воды от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, на этом этапе должны быть установлены и закреплены кронштейны для крепления отливок.

Пластиковая водосточная система крепится непосредственно к карнизу. Подшить карниз снизу можно сайдингом или листами профнастила. На фото водосточная труба, установленная на углу дома.

Обрешетка и изоляция

Первым делом необходимо закрепить полосу гидроизоляционной пленки на крыше в нижней части ската. К стропилам крепится строительным степлером.

После этого к стропилам прибиваются рейки контробрешетки.Если устройство кровли предполагает утепление, то теплоизоляционный материал укладывается на пленку.

На видео показана последовательность работ при монтаже кровельного пирога. При строительстве бани не применяется утепление кровли.

Обрешетка в этом случае рассчитывается на конкретный кровельный материал. Крепление профлиста такое же, как и при использовании шифера.

Использование профнастила удорожает конструкцию, но придает ей большую прочность.

По конструкции и устройству обрешетки бывают двух видов. Первый тип предназначен для жесткого кровельного материала, такого как металл, шифер или профнастил.

Второй тип обрешетки изготавливается под мягкую кровлю. В частности, для ванн используется рубероид.

Конкретная форма обрешётки и тип кровельного материала выбирается на этапе проектирования. Построить современный дом с двухскатной крышей можно только с учетом множества нюансов и деталей.

В первую очередь это касается обустройства кровли. Не стоит экономить на качестве кровельных материалов. Однако следует избегать дополнительных затрат.

Монтаж кровельного материала

В последние годы на рынке строительных материалов появилось много новинок. Эта тенденция затронула и двойную крышу.

Ондулин и металлочерепица пришли на смену привычному и проверенному временем шиферу. Кровля из профлиста будет служить долго и надежно при условии правильного монтажа.

Для того чтобы выполнить кровельные работы своими руками, необходимо знать технологию и последовательность действий.

Начнем с того, как разрезать металлическую кровлю и убедиться, что пленка поднята до точки крепления. Приобретая кровельный материал, необходимо взять с собой инструкцию по его монтажу.

Общие правила

Для того, чтобы построить хороший дом для жизни, совсем не обязательно приобретать оригинальный проект.

Гораздо эффективнее детально ознакомиться с устройством уже построенных в округе домов.Здания с куполами и шпилями выглядят привлекательно.

При этом обычные двухскатные крыши отличаются гармонией формы и стиля. Главное их преимущество заключается в надежности и функциональности.

И еще одно преимущество, которое следует отметить, это то, что такую ​​крышу можно возвести своими руками с минимальными затратами.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Стропильные конструкции двускатной крыши.Стропила двускатной крыши

Стропильная двускатная крыша — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Вам просто необходимо произвести предварительные расчеты, ознакомиться с деталями и этапами кровельного покрытия, рассчитать материалы, необходимые для монтажа. При расчете следует учитывать, что несущая способность двускатной крыши зависит от воздействия на нее нагрузок от ветра, снега и веса материалов.

Для того, чтобы процесс строительства стропильной системы двускатной крыши был предоставлен вам максимально легко, ниже представлена ​​подробная пошаговая инструкция по монтажу стропильной системы своими руками.

В контакте с

одноклассники

Требования к строительным материалам

Для устройства стропильной системы оптимальным вариантом будет использование пиломатериалов из древесины хвойных пород — сосны, ели или лиственницы I — III сорта.

Материал для стропил берутся не ниже II сорта, мауэрлат из досок или бруса II сорта, для стоек и балок материал берется со II сорта, обрешетка из бруса II сорта. -III класс, это зависит от крыши. Ригели, затяжки — из материала Grade I. На колодки, колодки можно наносить материал III разновидности.

Примечание! Пиломатериал должен быть сухим с влажностью не более 20%. Перед установкой его следует обработать антипиренами и антисептиками от грибковых заболеваний.

Пиломатериалы необходимо хранить под навесом, обеспечивая защиту от солнца и влаги. Выровняйте складскую площадку, переложите пиломатериалы с распорками для вентиляции.

Для установки потребуется крепеж: стяжки, пластины, шпильки, болты с шайбами ​​и гайками, саморезы с прокладками из EPDM, толщиной 2,8 мм, монтажная лента, оцинкованные скобы.

Кронштейны используются при креплении мауэрлата, скрепляют их гвоздями или саморезами.

KR служат для крепления стропил к мауэрлату, предотвращают смещение стропил.

Все крепления должны быть изготовлены из качественного материала и защищены от коррозии.

Инструменты для возведения стропильной системы

Для установки стропильной системы двускатной крыши потребуется следующий набор инструментов:

• рулетки различной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур для растяжки;
• молотки различного назначения, гвоздодер;
• ножницы для резки;
• кровельный нож;
• шпатель;
• Скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
Отвертка
• с насадками;
Разметка
• , горизонтальные и вертикальные уровни;
• рейки, линейки;
Монтажная пена
• ;
• ремень безопасности и веревка — для безопасной работы.

Все инструменты на крыше следует хранить в сумке для инструментов из соображений безопасности.

Виды стропильных систем для двускатной крыши

Настил стропила

Они опираются на мауэрлат и стойки, установленные на внутренней стене, с равным шагом к стропилам. Для придания жесткости при пролетах 6 м дополнительно устанавливаются раскосы.

Схема многослойных стропил скатной кровли

Висячие стропила

Если постройка небольшая по ширине, можно устроить стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор… Максимальный пролет 9 метров. Иногда такие крыши можно устроить без мауэрлата. Стропила устанавливаются на стену, при помощи распорок, на стропила в этом варианте действует изгибающий момент.

Для разгрузки ставятся деревянные или металлические пластины. Они надежно укрепляют угол. Для подвешивания стропил большего пролета устанавливают шпиндель и подкосы. Для навесных систем устраивают стропила большего сечения, а пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двухскатной крыши

Расчет стропильной системы

Определить необходимое сечение балки двускатной крыши в стропильной системе можно, собрав все нагрузки, действующие на нее: вес покрытия, обрешетки, снега, давления ветра, атмосферных осадков.

Постоянные нагрузки можно определить по весу 1 м 2 кровли, обрешетки. Важно, чтобы вес на 1 м 2 кровли находился в пределах 40-45 кг.

Переменные снеговые и ветровые нагрузки рассчитываются с использованием табличных значений нормативных документов СНиП в зависимости от высоты здания, температурной зоны. Нагрузка от снега равна его весу, умноженному на коэффициент, зависящий от уклона склона. Все эти расчеты выполняются в проекте.

А если проекта нет, а на небольшую постройку возводят крышу? Вам нужно посмотреть на строительство дома по соседству, которое ведется по проекту, площадь крыши такая же, как у вашего дома. Образцом послужит стропильная система двускатной крыши.

Размеры бруса для стропил

В верхней точке уложен конек, соединяющий стропила. Высота конька зависит от уклона крыши. На уклон влияет выбор материала покрытия.Минимальные размеры:

• для черепичных крыш, шифер 22 гр .;
• для металлочерепицы — 14 г .;
• ондулин — 6 гр .;
• профнастил — 12 гр.

Оптимальный угол 35-45 градусов. уклон, обеспечивает быстрый слив воды и снега. В регионах с сильными ветрами крыши делают плоскими и тогда угол наклона находится в пределах 20-45 градусов.

Высоту можно определить по формуле: H = 1 / 2Lpr * tgA.Где A — угол наклона, L — ширина здания.

Задача упрощается при использовании готовой таблицы. Коэффициент зависит от ширины здания и угла наклона. Коэффициент умноженный на 1⁄2 ширины здания.

Стропила изготавливаются из бруса сосны или ели сечением 50 × 100 мм, 50 * 150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться.Расстояние между стропилами у двускатной крыши находится в пределах от 600 мм до 1800 мм, все зависит от конструкции кровли и материалов, из которых она построена.

Крыша не заканчивается на уровне стен, выдвинута наружу на 500 мм.Может выступать стропильная нога, либо накапливается доска или блок. В этом случае на стену не попадает влага, фундамент не заливается.

Пошаговый монтаж стропильной системы двускатной крыши

Стропильная система двускатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Кровати.
3. Стеллажи.
4. Стропила.
5. Подтяжки.
6. Пуфы.
7. Обрешетка.

Установка мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат равномерно распределяет нагрузку на стены здания, его установка может производиться несколькими способами:

• крепится к стене железобетонным поясом со шпильками;
в кладку вставлены шпильки
• ;
• простой и распространенный способ крепления простых кровель, катанки.

Для него возьмите брус сечением 100×100 мм, 150×150 мм или 200×200 мм. Какой сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуется по длине, для этого делают промывку 100 мм, длиной 500 мм, загибают бруски и скрепляют шпильками.

По углам мауэрлат подвязывают пропилами в пол из бруса, скрепляют скобами или болтами. У деревянных построек это мауэрлат, последний венец. На кирпичных стенах сделать монолитный железобетонный пояс сечением 400 × 300 мм.Вдоль талии разместить булавки с резьбой диаметром 12 мм через каждые 120 мм для крепления.

Просверлите в мауэрлате отверстия диаметром 12 мм, уложите так, чтобы штифты вошли в отверстия. Затяните гайками сверху. Сначала подкладываем под блок два слоя толя или рубероида. С внешней стороны кирпичные стены, мауэрлат. Уложите мауэрлат на горизонтальное и вертикальное основание. Необходимо проверить уровень горизонтальной поверхности. Проверьте диагонали. При необходимости выровняйте регулировочные шайбы.

Инструкции по установке кроватей, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двускатной крыши своими руками выполняется в следующем порядке:

1. Установить кровать, со стропилами.
2. Разметка установки ступени стропильной ноги.
3. Подготовьтесь к установке в стойку.
4. Установить их, при необходимости отстегнуть проставками.
5. Положите прогон. Проверить геометрию. Установите оборудование.
6. Примерить первую стропильную ногу, разметить точки обрезки.
7. Сделайте разметку точек и установите стропила в начале и конце крыши, протяните между ними шнур, чтобы выровнять по нему остальные элементы.
8. Установив стропильную ногу, сначала прикрепляем ее к мауэрлату, затем к коньковому прогону, между собой.
9. Подключите каждую вторую ногу к мауэрлату.

Крепление стропил к мауэрлату производится с помощью врубок, упорных уголков и подшивного опорного бруса. Укрепите гвоздями или скобами.

Способы крепления стропил к мауэрлату

Поместите опорные ножки на кровати или на подкладки и планки. Лежен представляет собой брус размером 50 × 100 мм или 50 × 150 мм, укладываемый на среднюю стену по прокладке из рубероида. Под кладку кладут столбы из кирпича, высотой в 2 кирпича.

Стропильные ноги соединяются между собой на коньке. Рассмотрим общие стыки стропильной системы:

1. Делают надрезы на одной ноге и запиливают на другой. Одну ножку вставьте в прорезь другой и закрепите болтом.
2. Установить вагонку из дерева или металла.
3. С помощью вырезов в балке фиксируются гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам устанавливаются затяжки, подкосы и балки. Затяжка представляет собой планку 100 × 150 мм, прогоны и распорки — из бруса 50 × 150 мм или 100 × 150 мм.

При установке стяжек повышается надежность стропильной конструкции.Сечения бруса такие же, как у стропил. Крепится к ножкам болтами или гвоздями. Устройство подкосов добавляет конструкции жесткости. Устанавливаются плотно, к поверхности стропил.

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Затем их нужно состыковать. Есть несколько способов подключения:

1. Закрепите, поставив бруски с обеих сторон на стыке, соедините их гвоздями в шахматном порядке.
2. Внахлест, одна часть стропила на другую, на расстоянии 1 метр, скрепить гвоздями в переменном порядке.
3. Разрежьте наискось, вырежьте часть стропильных ног, соедините их, закрепив болтами.

Защитное устройство

По стропилам крыши устраивается обрешетка. Служит для распределения нагрузки от рубероида, снега на стропила. Действующий воздушный зазор между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую плитку обрешетку сделать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контррельсом, на нее прибивается обрешетка, затем плиты OSB и подкладочный ковролин, сверху укладываем плитку.
• Под кровлей из профнастила обрешетка должна быть разреженной. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетка под стандартный шифер должна изготавливаться с шагом 500 мм из бруса 75 × 75 мм или 50 × 50, а также досок от 30 × 100 мм. Конструктивные особенности кровли следует учитывать при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготовлена ​​обрешетка, — сосна первого или второго сорта.Ширину желательно брать не более 14 см. Когда ширина больше, доски могут покоробиться и повредить кровлю. Длина гвоздей должна быть в три раза больше толщины обшивки. Уложите доски по коньку. Установите первую доску большей толщины на высоту кровли.

Устройте сплошную обрешетку вдоль ската крыши.

Первым слоем уложить доску по коньку на расстоянии 500-1000 мм от следующего и так далее.Вторым слоем укладываем обрешетку по стропилам. Стык между досками устраивайте только на стропилах подряд. Полностью вставьте гвоздь головкой в ​​древесную массу.

Карнизные свесы

Устанавливаются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраиваются плотно без трещин. Завершающий этап кровли.

Схема устройства карнизного свеса двускатной крыши

Фронтон

Двускатная крыша двускатная.Они имеют форму треугольника с вершиной у конька, а стороны совпадают со скатами крыши. Фронтоны поддерживают стропила и защищают чердак … Защищают от ветра и осадков, придают устойчивость крыше.

В деревянных постройках фронтон выполнен каркасным. В зданиях из кирпича, каркаса или кирпича. Фронтоны выполняются из кирпича или газоблока, возводятся перед устройством кровли. Они требуют очень точного исполнения.

Фронтоны каркаса вставляются в готовый проем, когда стропильная система уже смонтирована.

Каркас изготавливается из бруса или доски. Элементы каркаса соединяются на шипах или в полу дерева, все скрепляется гвоздями. Обшивают прибивочными досками, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема под него делают дополнительную рамку по размеру окна. Если чердак утеплен, то и фронтон нужно утеплить. Утеплитель укладывается посередине каркаса.Используется утеплитель из минеральной ваты с пониженной горючестью. С внешней стороны рама обита гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал гвоздь в пароизоляционной пленке или пароизоляционной мембране.

В контакте с

Жилищное строительство сегодня настолько разнообразно, что порой возводимые строения приобретают совершенно причудливый фантастический вид. В частности, архитекторы любят экспериментировать с крышей, которую делают прозрачной, и в виде листвы дерева или цветка, и площадкой для скейтбординга — в общем, их фантазия совершенно безгранична.Но нам как-то ближе варианты попроще, например, двускатная крыша. О том, что это такое и из чего состоит стропильная система двускатной крыши, мы расскажем в этой статье.

Именно этот вид строительства наиболее популярен в строительстве. жилых домов, так как создает достаточное чердачное пространство, не требующее дополнительного утепления … К тому же двускатная крыша не так сложна в установке, как, например, шатровая, а также не требует огромных вложений на ее установку .

Двускатная крыша — это конструкция, состоящая из двух прямоугольных плоскостей, соединенных между собой в верхней части и со стенами дома в нижней части. Торцевую часть такой постройки обычно возводят из тех же материалов, что и стены постройки, иногда здесь же сооружают вход на чердак.

В В последнее время стало очень популярным строительство на чердаке дополнительной комнаты, часто используемой как летний гостевой холл. Монтаж стропильной системы двускатной крыши и последующее утепление полученного помещения позволяют создать полноценное помещение, в котором можно жить как летом, так и зимой.

Основными составными частями стропильной крыши мауэрлата и стропильных ног являются, кроме того, различные подкосы, стойки, ригели, упоры и обрешетки помогают сделать конструкцию прочной и надежной. Чертеж двускатной крыши также включает слой утеплителя, пароизоляцию, гидроизоляцию и саму кровлю. Благодаря всем этим элементам двускатная крыша имеет ряд преимуществ:

• простота технического исполнения;
• низкая вероятность протечек, так как конструкция неразъемная;
• высокая экономичность, т.к. относительно не большое количество материалов;
• возможность обустройства полноценной жилой площади на чердаке;
• простота ремонта при неисправностях;
• высокая прочность и износостойкость.

Угол наклона определяется в зависимости от погодных условий региона проживания, характеристик строительных материалов и архитектурных требований.

Например, в районах с нормальным выпадением осадков крыша всегда делается под крутым углом. Это нужно для того, чтобы на его поверхности как можно меньше скапливалось снежных масс, что могло привести к обрушению здания.В регионах с сильнейшими ветрами чаще всего строят плоские крыши, так как ветровая нагрузка на такие конструкции значительно снижается.

В какой бы климатической зоне не находилось жилище, стропильная система двускатной крыши не может быть построена под углом менее 5 градусов!

Расчет не так сложен, как может показаться на первый взгляд, но этот кропотливый процесс требует усидчивости — все данные необходимо перепроверить не менее трех раз.Согласитесь, никто не хочет тратиться на совершенно ненужные ему стройматериалы.

В некоторых случаях обмер площади кровли может быть затруднен какими-то «препятствиями», например, наличием чердака или необычной формы крыши — без помощи навесного оборудования вряд ли удастся обойтись. специалист. Рассмотрим расчет площади для крыш классического варианта с двумя скатами:

• Сначала определяем длину каждого откоса, она равна расстоянию между нижним краем конька и крайней точкой карниза;
• Учитываем все элементы кровли: парапеты, свесы, брандмауэры и другие конструкции, создающие дополнительный объем;
• Определяемся с видом рубероида, под который будем рассчитывать площадь;

Следует учитывать, что в случае, когда кровля покрыта рулонным или черепичным типом материалов, длина каждого ската будет меньше примерно на 0.7 м.

• Не учитываются такие элементы, как вентиляционные шахты, окна и дымоходы;
• Когда с учетом всех деталей рассчитывается площадь каждого ската, вычисляем уклоны: элементы откосов умножаются на косинус угла ската крыши, а площадь рассчитывается только по свесам .

Для наибольшего удобства расчетов и получения правильных данных лучше всего вычислить площадь каждого элемента отдельно, а затем сложить полученные числа.

Площадь кровли рассчитывалась, с кровлей определились — осталось только детально разобраться во всех конструктивных элементах, таких как стропила, мауэрлат, боковые / коньковые балки, подкосы и раскосы, а также диагональные стяжки, после чего можно приступить к расчету конкретного вида стропильной системы.

Конечно, такая конструкция, как стропильная система двускатной крыши своими руками, у многих возникает в сознании как нечто очень сложное и трудоемкое.Но если тщательно продумать строительство такой конструкции и заранее изучить необходимый материал — вопрос остается только в том «количестве рук», которое вам понадобится для процесса строительства.

Начнем с подвесных стропил как части кровли. Эти балки имеют всего две точки опоры — стены, поэтому основные нагрузки, действующие на них, — изгиб и сжатие. Вес кровли, а также влияние снега и ветра передается на стены через подвесные стропила, чтобы это давление компенсировалось, стропила соединяются стяжкой из металла или дерева.Его можно расположить на любой высоте, но чем он выше, тем он должен быть прочнее и долговечнее.

Раздвижные стропила — это балки, которые имеют промежуточную опору, опирающуюся на внутреннюю стену дома. Основное воздействие на такую ​​конструкцию — изгиб. Несущая конструкция кровли выполняется только из многослойных опор, когда расстояние между ними не более 6,5 м.

Одна и та же крыша может состоять одновременно из наслонных и висячих стропил: там, где есть промежуточная опора, возводят наслонные, а где нет — висячие.

Нижняя часть стропил в домах из бруса опирается на верхний венец, а в домах из кирпича или пенобетона — на специальный брус, называемый мауэрлатом. Чтобы уложить его с внутренней стороны несущей стены, положите гидроизоляционный материал, на котором лежит мауэрлат. Длина бруса может быть равна длине стены здания, а может быть подогнана под размер каждой стропильной ноги — это еще более экономично.

Коньковая балка — брус, к которому крепятся верхние части стропил. То есть конек крыши. Его длина зависит от длины кровли, поэтому для ее возведения используется как цельный массив, так и несколько бревен.

Боковые балки нужны для дополнительной опоры стропил, упор также делается на фронтоны здания. Концы таких балок иногда выходят за фронтоны, таким образом, получаются разгрузочные консоли, в результате значительно снижается давление кровли на центральную часть проезда.

Если крышу здания возводят из тяжелых материалов, например из натуральной черепицы, то боковые прогоны делают в виде коромысла, для этого бревна слегка подвешивают и изгибают.

Дополнительные диагональные плиты называются раскосами, с помощью которых укрепляется стропильная система двускатной крыши и повышаются ветроустойчивые характеристики фронтонов.Верхняя часть подкосов упирается в фронтоны, а нижняя — в центральный перекрытие.

Подтяжки необходимы для снижения нагрузки на стропильные ноги, их установка под углом 45 градусов и выше позволяет значительно снизить ветровые нагрузки и давление снежных масс на крышу, поэтому в северных регионах страны такие элементы кровли просто незаменимы.

Если крыша состоит из скатов разного размера, то угол их наклона не будет равным.Следовательно, для наибольшей прочности такой конструкции в местах «излома» устанавливают вертикальные стойки, на которые опираются боковые балки. Чаще всего такие конструкции строят для чердачных помещений.

На участках с постоянным сильным ветром стропильные системы необходимо укреплять диагональными стяжками — досками толщиной от 25 до 50 мм. Нижний край доски крепится к пятке стропильной ноги, а верхний — к середине противоположных стропил.

Не бойтесь самостоятельно произвести все необходимые расчеты, ведь размеры двускатной крыши, особенно если она имеет форму равнобедренного треугольника, может рассчитать любой человек без глубоких математических знаний.

Итак, рассмотрим расчет стропильной системы двускатной крыши на конкретном примере … Дом, для которого требуется возвести такую ​​конструкцию, имеет ширину (W ir) 4 м, длину 6 м и высоту. угол наклона стропил (Y) должен быть равен 120 градусам.Крыша будет сделана из металлочерепицы, расстояние между стропилами планируется 1 метр.

Сначала находим высоту центральной опоры (C):

С = 0,5? W ir / tgY / 2 = 0,5? 4 / 1,73 = 1,2 м

Длина стропильной ноги (Ds) рассчитывается по следующей формуле:

DS = 0,5? W ir / sinY / 2 + 0,5 = 2,8 м

0,5 в этой формуле есть припуск на козырек крыши, его нужно учитывать в обязательном порядке!

Площадь крыши (ПК) = D? Ds? 2 = 33.6 м 2

Оказывается, именно столько листов металла нужно для кровли.

Расстояние между каждой обрешеткой (Pp) принято равным 35 см, что означает:

Длина ящика = Ds / Rp? Д? 2 = 96 погонных метров

При длине дома 6м и расстоянии между стропилами 1м нам потребуется 7 стропильных ног, а это значит, что количество бруса для них и для мауэрлата не менее:

Длина стержня = (2? Ds + W ir + Ts) = 75.5 ком.

Необходимое количество других материалов рассчитывается аналогично. Когда все расчеты произведены и закуплено необходимое количество стройматериалов, приступаем к непосредственному возведению двускатной крыши.

Итак, теперь мы подошли к такому моменту, как монтаж стропильной системы двускатной крыши. Этот процесс начинается с возведения балок.

Вариантов их установки всего два:

• Если чердак не планируется использовать под жилье, то для полов подойдут доски 50 размера? 150 мм.
• Для обустройства мансарды уже понадобится штанга размером 150? 150 мм, и каждая из них точно ложится на несущие стены здания. Только так можно создать по-настоящему надежную и долговечную чердачную конструкцию, только стоимость ее возведения будет на порядок дороже возведения обычного чердака. Зато значительно увеличится жилая площадь дома — решите, что для вас важнее, и продумайте все до мелочей.

Балки перекрытий укладывают по всей ширине здания, оставляя по 500-600мм на уступ от несущих стен — это предохранит стену от стекания воды со скатов крыши. На балки по всему периметру дома укладывается доска, которая станет основой стоек стен второго этажа — чердака.

Для изготовления всех элементов кровли используются следующие крепежные материалы:

• винты,
гвозди
• ,
• саморезы,
• дюбель,
• провод,
• металлических квадратов.

Как только стойки установлены, можно приступать к обустройству стропил.

Такая стропильная система двускатной крыши своими руками является самой простой по техническому исполнению. Почему? Во-первых, потому что не нужно рассчитывать стропильное устройство в зависимости от материала и расположения утеплителя.

А во-вторых, размеры сечения нам тоже не нужны.

Проще всего «приручить» двускатную крышу правильной треугольной формы, ведь все ее составляющие будут иметь одинаковые размеры.

Кроме того, у данной системы есть еще несколько неоспоримых преимуществ:

• сечение стропил и балок имеет высокий запас по несущей способности;
• такая форма очень надежна, так как нагрузка на конструкцию распределяется равномерно, и исчезает риск деформации стропильных ног;
• стропильная система треугольной формы является самостоятельной конструкцией, поэтому при неисправностях в других элементах постройки остается в целости и сохранности;
• балка, уложенная с небольшим свесом, также служит каркасом на весь вес кровли — а это дополнительная надежность всего здания в целом.

Речь пойдет только об одноуровневой мансарде, так как ее вполне можно построить своими руками. Рекомендуется поручить строительство более сложных конструкций опытным специалистам, так как без их помощи легко ошибиться в расчетах, а результат будет плачевным.

На балку кладется доска, от которой отпиливается нижняя часть – это делается для того, чтобы не было зазоров между балками и стропилами.

Брус укладывают на доску (100 мм), в месте их стыковки проводят линию. Затем по этой линии необходимо распилить доску, в результате чего должна получиться скошенная доска, которая будет плотно прилегать ко всем балкам перекрытия.

Опять по этой линии разрезаем и так далее. Выполнение этих действий обеспечит плотное и точное крепление верхней части стропильной системы, которую можно установить. С помощью подкладки закрепите каждый ряд стропил вверху (на коньке), в конце закрепите полученную обвязку специальной перекладиной, которая будет выполнять роль перекрытия для потолка.

Жесткость возводимой конструкции напрямую зависит от того, насколько прочно между собой будут фиксироваться стропила. Лучше всего использовать специальные металлические накладки — так можно добиться максимальной прочности кровли.

Когда все ряды стропил закреплены, можно приступать к проверке правильности создания фронтонов — они должны располагаться строго под прямым углом. Здесь вам пригодится строительный отвес — незаменимая вещь в таких ситуациях.

Когда правильность конструкции не вызывает сомнений, можно начинать соединять все детали друг с другом, в этом поможет мягкая проволока, гвозди или скобы.

Теперь нужно натянуть тетиву по верху фронтонов, так будет удобнее устанавливать средние стропила на одном уровне.

Для исключения возможности провисания стропильной системы необходимо усилить средние стропила специальными подкосами.

Установка подкосов обычно не вызывает затруднений: нижняя их часть крепится к стойке мансарды, а верхняя — к середине стропильной ноги, где нужно вырезать паз необходимой глубины.Для закрепления конструкции нужно выбирать гвозди от 200 мм.

Вот и все — стропильная система двускатной крыши своими руками готова! Осталось только соорудить обрешетку и накрыть крышу кровлей, но это совершенно разные технологии, о которых пойдет речь в следующей статье.

Устройство кровли — сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо внимательно изучить способы соединения элементов, рассчитать длину стропил и угол наклона, подобрать соответствующие материалы.Если у вас нет необходимого опыта, не стоит браться за сложные конструкции. Оптимальный вариант для небольшого жилого дома — двускатная крыша своими руками.

Стандартная кровля этого типа состоит из следующих элементов:

Мауэрлат — это брус, уложенный поверх стен по периметру здания. Он крепится стальными стержнями с резьбой или анкерными болтами, вделанными в стену. Брус должен быть из хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм.Мауэрлат принимает нагрузку со стропил и передает ее на внешние стены.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли. Минимальное расстояние между ними — 60 см, максимальное — 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега зимой.

Располагается в самой высокой точке крыши и чаще всего представляет собой продольную балку, соединяющую оба ската. Снизу брус опирается на вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые с двух сторон прибиваются к вершине стропил и соединяются под определенным углом.

Стойки — вертикальные балки сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки с конькового прогона на несущие стены внутри дома.

Раскосы изготавливаются из обрезков древесины и устанавливаются под углом между стойками и стропилами. Раскосы укрепляют боковые грани фермы, увеличивая несущую способность конструкции.

Затяжка — балка, соединяющая нижние части стропил с основанием стропильного треугольника. Вместе со стойками такая балка служит для усиления фермы, повышает ее устойчивость к нагрузкам.

Кроватью называется длинная балка сечением 100х100 мм, уложенная вдоль центральной несущей стены, на которую опираются вертикальные стойки.Лежен применяют при устройстве слоистых стропил, когда расстояние между внешними стенами превышает 10 м.

Обрешетка — это доска или брус, набиваемый на стропила. Обрешетка бывает сплошной и с зазорами, в зависимости от типа кровли. Его всегда крепят перпендикулярно направлению стропил, чаще всего горизонтально.

Если между внешними стенами не более 10 м и нет несущей стены посередине, устраивают подвесную стропильную систему. При такой системе верхние концы соседних стропил обрезаются под углом и соединяются между собой гвоздями, исключая установку стоек и конькового бруса.Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стеллажей чердачное пространство можно использовать для обустройства чердака. Очень часто функцию затяжек выполняют балки перекрытия. Для усиления конструкции рекомендуется устанавливать верхнюю стяжку на расстоянии 50 см от конька.

При наличии центральной подпорной стены более оправдано устройство многослойной стропильной системы … На стену укладывается кровать, к ней крепятся опорные стойки, к столбам прибивается коньковый брус.Такой способ установки достаточно экономичен и прост в исполнении. Если потолки в интерьере спроектированы на разных уровнях, стойки заменяются кирпичной стеной, разделяющей чердак на две половины.

Процесс установки кровли включает несколько этапов: крепление мауэрлата к стенам, сборка ферм, установка стропил на перекрытия, установка конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

Для работы вам понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• лобзик и ножовка;
Молоток
• ;
• гвоздей и шурупов;
• кв. И строительный уровень.

В деревянных домов функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс.Для установки стропил достаточно на внутренней стороне бревен нарезать пазы соответствующего размера.

В кирпичных домов или в блочных домах установка мауэрлата выглядит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и обеспечит конструкции необходимую устойчивость. В конце на балках делается разметка для стропил и вырезаются пазы по толщине балки.

При выборе стропильной системы необходимо собрать стропильные фермы на земле, а затем установить их над потолками. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, умножьте угол кровли на 2.

Зная длину прогона между внешними стенами и угол стропильного соединения, можно рассчитать длину стропильных ног. Чаще всего это 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил могут крепиться несколькими способами: внахлест, встык и «в лапу», то есть вырезанными пазами. Для крепления используются металлические накладки или болты. Далее монтируются нижняя и верхняя затяжки, после чего готовые фермы поднимаются и устанавливаются над перекрытиями.

Сначала крепятся концевые фермы: с помощью отвеса выставляют стропила вертикально, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными пластинами. Чтобы в процессе установки ферма не сдвинулась с места, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая одинаковое расстояние между ними. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю пандуса.Проделайте то же самое с другой стороной крыши.

Вариант первый: на стропильной ноге в месте соприкосновения с мауэрлатом вырезается паз прямоугольной формы на 1/3 ширины бруса. Отступив от верха ящика на 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, выравнивают пазы, затем сверху кладут проволочный зажим и балку подтягивают вплотную к стене. Концы проволоки надежно закреплены на костыле.Нижние края стропил аккуратно пропиливаются циркулярной пилой, оставляя свес в 50 см.

Вариант второй: верхние ряды стен выкладывают ступенчатым карнизом из кирпича, а мауэрлат кладут заподлицо со стенами внутренней поверхности и вырезают в нем паз под стропило. Край стропильной ноги обрезается до уровня верхнего угла карниза. Этот способ проще других, но свес слишком узкий.

Вариант третий: балки перекрытий перекрывают край внешней стены на 40-50 см, а стропильные фермы устанавливаются на балки.Концы стропильных ног срезаются под углом и упираются в балки, фиксируя металлическими пластинами и болтами. Такой способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показан срез стропил в станине, уложенный по промежуточным опорам, а на рис. 2 — опора стропильной ноги на мауэрлат

Порядок монтажа многослойной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами.Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см. Под обрешетку обычно кладут гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционная пленка укладывается горизонтальными полосами от карниза до конька крыши. Материал расстилается с нахлестом 10-15 см, после чего стыки скрепляются скотчем. Нижние края фольги должны полностью закрывать концы стропил.

Оставьте между досками и пленкой. вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их по стропилам.

Следующий этап — обшивка стропильной системы досками; набивают перпендикулярно рейкам, начиная от карниза кровли. На шаг обрешетки влияет не только тип кровли, но и угол наклона откосов: чем больше угол, тем больше расстояние между досками.

После завершения установки обрешетки приступают к обшивке фронтонов и свесов. Фронтоны можно закрыть досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом — все зависит от финансовых возможностей и личных предпочтений. Обшивка крепится сбоку от стропил; в качестве крепежа используются гвозди или шурупы. Свесы также подшиваются из различных материалов — от дерева до сайдинга.

Видео — Двускатная крыша своими руками

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые вместе называются стропильной системой.За многовековую историю видов и способов его организации накопилось очень много, и каждый имеет свои особенности в построении узлов и разрезов. Более подробно расскажем о том, какой может быть стропильная система двускатной крыши и как крепить стропила и другие элементы системы.

Конструкция стропильной системы двускатной крыши

В разрезе двускатная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей.Эти две плоскости соединяются в наивысшей точке в единую систему коньковой перемычкой (прогоном).

Теперь о компонентах системы и их назначении:

• Мауэрлат — балка, соединяющая крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — образуют наклонные плоскости кровли и служат опорой обрешетки под рубероид.
• Коньковая балка (бортовая или коньковая) — объединяет две плоскости кровли.
• Затяжка — это поперечная деталь, соединяющая противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации разрывных нагрузок.
• Кровати брусья расположены вдоль мауэрлата. Перераспределите нагрузку с крыши.
• Боковые балки — Поддерживают стропильные ноги.
• Стойки — переносят нагрузку с балок на скамейки.

Кобылка все еще может присутствовать в системе. Это доски, удлиняющие стропильные ноги с образованием свеса.Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы крыша заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто бывает недостаточно. Заказ нестандартного обходится очень дорого. Поэтому стропила просто выращивают, а доски, из которых они это делают, называют «кобылкой».

Конструкций стропильных систем довольно много. В первую очередь их делят на две группы — с многослойными и висячими стропилами.

С висячими стропилами

Это системы, в которых стропильные ноги опираются только на внешние стены без промежуточных опор (несущие стены). Для двускатных крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и системы подкосов ее можно увеличить до 14 метров.

Подвесной тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости устанавливать мауэрлат, а это облегчает установку стропильных ног: не нужно делать пропилов, достаточно скосить доски.Для соединения стен и стропил используется вагонка — широкая доска, на которую крепятся шпильки, гвозди, болты, ригели. При такой конструкции компенсируется большая часть разрывных нагрузок, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с подвесными стропилами для разных пролетов между несущими стенами

Стропильная система двускатной крыши для небольших домов

Есть и более дешевый вариант стропильной системы — треугольник (фото ниже).Такое сооружение возможно, если расстояние между внешними стенами не более 6 метров. Для такой стропильной системы нельзя делать расчет по углу наклона: конек нужно поднимать над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропила испытывают значительные изгибающие нагрузки. Для их компенсации либо берутся стропила большего сечения, либо делается вырез коньковой части так, чтобы частично их нейтрализовать.Для придания большей жесткости в верхней части с двух сторон прибивают деревянные или металлические планки, которые надежно скрепляют вершину треугольника (также не смотрите рисунок).

На фото также показано, как удлинить стропильные ноги для создания свеса крыши. Делается разрез, который должен выходить за линию, проведенную от внутренней стены вверх. Это необходимо для того, чтобы сместить насечку и снизить вероятность поломки стропила.

Узел гребневой и крепление стропильных ног к опорной плите с версией простой системы

Для мансардных крыш

Применяется вариант с установкой ригеля.В этом случае это основа для подшивки потолка помещения внизу. Для надежных рабочих систем такого типа прорезь ригеля должна быть бесшарнирной (жесткой). Лучше всего — полужирная (см. Рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в данной схеме присутствует мауэрлат, а стропильные ноги должны выходить за пределы стен для увеличения устойчивости конструкции. Для их фиксации и стыковки с мауэрлатом делается надрез в виде треугольника.В этом случае при неравномерной нагрузке на откосы кровля будет более устойчивой.

При такой схеме практически вся нагрузка ложится на стропила, поэтому их нужно брать большего сечения. Иногда приподнятую стяжку армируют подвеской. Это необходимо для предотвращения его прогиба, если он поддерживает материалы обшивки потолка. Если затяжка короткая, ее можно закрепить по центру с двух сторон досками, прибитыми к гвоздям. При значительной нагрузке и длине таких страховок может быть несколько.В этом случае достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя внешними стенками устанавливаются передняя бабка и подкосы. Такая конструкция отличается повышенной жесткостью, так как нагрузки компенсируются.

При таком большом пролете (до 14 метров) сделать цельную затяжку сложно и дорого, поэтому она состоит из двух балок. Связан он прямым или косым срезом (рисунок ниже).

Для надежной посадки соединение усилено стальной пластиной на болтах.Его размеры должны быть больше размеров пропила — крайние болты ввинчиваются в массив дерева на расстоянии не менее 5 см от края пропила.

Для нормальной работы схемы необходимо правильно сделать скобы. Они передают и распределяют часть нагрузки от стропильных ног на затяжки и обеспечивают жесткость конструкции. Металлические прокладки используются для усиления соединений.

При сборке двускатной крыши с подвесными стропилами сечение бруса всегда больше, чем в системах с многослойными стропилами: точек передачи нагрузки меньше, следовательно, каждый элемент несет большую нагрузку.

С наслонными стропилами

В двускатных крышах с многослойными стропилами их концы опираются на стены, а в средней части — на несущие стены или колонны. Некоторые схемы ломают стены, некоторые — нет. В любом случае наличие мауэрлата обязательно.

Бесраспорные схемы и режущие узлы

Дома из бревна или бруса плохо реагируют на дистанционные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двускатной крыши должна быть безупорной.Поговорим о типах таких систем более подробно.

Самая простая безрамочная схема стропильной системы представлена ​​на фото ниже. В нем стропильная нога опирается на мауэрлат. В этой версии он работает на изгиб без разрыва стены.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом обычно скошена опорная площадка, при этом ее длина не превышает поперечного сечения балки. Глубина реза не более 0.25 его высоты.

Верх стропильных ног укладывают на коньковый брус, не прикрепляя его к противоположному стропилу. Получается по конструкции две скатные крыши, которые в верхней части примыкают (но не соединяются) между собой.

Намного проще собрать вариант со стропильными ногами, закрепленными в коньковой части. В них почти не остается места стенам.

Для работы по этой схеме стропильные ноги внизу крепятся при помощи подвижного соединения.Для крепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу подкладывается гибкая стальная пластина. Варианты крепления стропильных ног к коньковой балке смотрите на фото.

Если рубероид планируется использовать тяжелый, необходимо увеличить несущую способность … Достигается это за счет увеличения сечения элементов стропильной системы и усиления конькового узла. Это показано на фото ниже.

Армирование конькового узла для тяжелого рубероида или со значительными снеговыми нагрузками

Все вышеперечисленные схемы двускатной крыши устойчивы при наличии равномерных нагрузок.Но на практике этого практически не происходит. Есть два способа предотвратить сползание крыши под более высокую нагрузку: установив схватку на высоте около 2 метров или с помощью подкосов.

Варианты стропильных систем с насечками

Установка скребков повышает надежность конструкции. Чтобы он нормально работал, в местах пересечения со стоками нужно к ним прикрутить гвоздями. Сечение бруса для боя используется такое же, как и для стропил.

Крепится к стропильным ногам при помощи ботов или гвоздей. Возможна установка с одной или двух сторон. На рисунке ниже показано крепление схватки к стропилам и коньковой балке.

Для того, чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, в этом варианте достаточно обеспечить жесткое крепление коньковой планки. При отсутствии возможности ее смещения по горизонтали кровля выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавляются стропильные ноги, которые еще называют подкосами. Устанавливаются под углом 45 ° к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Стяжку просто кладут под нужным углом к ​​балкам и прибивают с боков и снизу. Важное требование: подкос должен быть аккуратно обрезан и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы на стропильных ногах. Сверху распорная система, снизу — без проставки. Узлы правильной рубки для каждого расположены рядом друг с другом. Ниже — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена посередине. В этом случае возможна установка подкосов с углом наклона относительно горизонта 45-53 °.

необходимы, если возможна значительная неравномерная усадка фундамента или стен.На деревянных домах стены могут сидеть по-разному, а на слоистых или пучинных грунтах — фундаменты. Во всех этих случаях рассмотрите устройство такого типа стропильной системы.

Система для домов с двумя внутренними несущими стенами

Если в доме две несущие стены, установите две ферменные балки, которые располагаются над каждой из стен. На промежуточные несущие стены укладываются скамейки, нагрузка от стропильных балок передается на скамейки через стойки.

В этих системах гребневой пробег не ставят: он дает расширительные силы.Стропила в верхней части соединяются между собой (вырезаны и состыкованы без зазоров), стыки армируются стальной или деревянной вагонкой, которые забиваются гвоздями.

В верхней безупорной системе сила затяжки нейтрализуется затяжкой. Обратите внимание, что затяжка находится под прогоном. Тогда он работает эффективно (верхняя диаграмма на рисунке). Устойчивость может быть обеспечена стойками или расшивкой — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечина является перекладиной.Устанавливается над прогоном.

Есть вариант системы со стойками, но без стропильных балок. Затем к каждой стропильной ноге прибивается подставка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжка в стропильной системе без стропильной балки

Для крепления стоек используются гвозди 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Стропильная система любого объекта по стоимости равноценна несущим конструктивным элементам дома.Кровля играет роль узла, под которым собираются ребра жесткости здания. Соответственно, при установке кровли своими руками нужно придать максимальную ценность всем единицам конструкции даже при использовании простого варианта — двускатной.

Преимущества двускатных крыш

Вариантов скатных стропильных систем очень много. Среди них особенно популярен простой симметричный. Почему? Вот его преимущества:

• На основе двускатной крыши созданы вариации, отражающие особую архитектуру здания.
• Простые вычисления, которые легко понять.
• Цельная конструкция создает благоприятные условия для сухости внутреннего пространства и беспрепятственного прохождения воды, таяния снега, образования льда.
• Ремонтопригодность, прочность и долговечность двускатной крыши намного выше, чем у других вариантов.

В зависимости от размеров домовладельцы всегда имеют возможность обустроить подкровельное пространство, сделать из него полноценный этаж или мансарду. Одним словом, двускатная крыша — правильное и выгодное решение для любого объекта, будь то жилой дом, дача или баня.

Элементы стропильной системы

В зависимости от типа кровли элементы конструкции различаются. Без знания назначения каждого устроить дома надежное покрытие невозможно. Разберем подробнее:

Мауэрлат

Основа стропильной системы. Это брус сечением не менее 150 мм, либо двутавровый, если конструкция крыши металлическая. Располагается на несущих стенах объекта. Его цель — равномерно распределить нагрузку на систему по всей конструкции дома.

Стропильная нога

Конструктивная базовая единица системы. Вместе с другими он образует стропильную систему — усиливая прочность всей кровли. Изготавливается из деревянного бруса, который по сечению не уступает мауэрлату или профильным трубам.

Стойка стропильная

Вертикальный стержень или трубы. В зависимости от варианта двускатной крыши подкосы могут располагаться по центру и / или по бокам. Они принимают на себя часть веса всей стропильной системы, поэтому размер поперечного сечения составляет 150 мм.

Ферменные фермы

Горизонтальные балки размещаются на стойках и под коньком для поддержки стропильных ног. Они придают конструкции жесткость и снимают напряжения ферм.

Подтяжки и фиксаторы

Брус соединительный для стропил. Действие такое же — снятие напряжения с дерева или металла и придание жесткости конструкции.

Кровати

Монтажная опора для стоек и подкосов. Для надежного соединения этих двух элементов потребуется балка большого сечения — 150 мм или толстостенная труба внушительного диаметра.

Обрешеточные балки

Элементы, уложенные перпендикулярно стропилам. На них устанавливают выбранную кровлю и создают многослойный защитный пирог. Сечение небольшое — 40-50 мм.

Если проектируемая конструкция крыши состоит из деревянных балок, при покупке следует внимательно отнестись к качеству древесины — балка не должна иметь вкраплений сучков, быть из мягкой древесины.

Также древесина должна иметь естественную влажность, иначе она начнет сохнуть прямо в конструкции системы, трескаясь, деформируя модель кровли, лишая ее надежности и безопасности.

Расчет стропильной системы

Двускатная крыша — сложное сооружение. В проекте учтено множество факторов — природные нюансы, ветер, постоянные и переменные нагрузки. Самостоятельно производить расчеты, не имея специальных знаний о климате местности, особенностях материала изготовления системы, нюансах распределения давления.

В идеале расчеты отдать на откуп профессионалам, самостоятельно можно выбрать только материал для покрытия — от его типа зависит следующий параметр:

Угол наклона

Минимальный угол наклона крыши относительно параллели земле 5 градусов.Однако его зависимость исходит от выбранного рубероида. В этом качестве используется традиционный шифер, профлист, гибкая и металлочерепица.

Руководствуйтесь следующим правилом: чем круче уклон, тем более фактурной может быть крыша.
От 5 градусов для закатки защитного утеплителя кровли. Количество слоев имеет значение — до 15 градусов трехслойные покрытия, выше — двух- и однослойные.

• Из 6 — ондулин.
• Из 11 — шифер.
• Из 12 — профнастил.
• С 14 до 20 — металлочерепица.
• От 15 до 45 — мягкая кровля.

Таким образом, образовавшиеся осадки – снег, вода – не будут задерживаться на поверхности, хотя полная очистка требует собственных усилий или привлечения специалистов по установке системы «Антилед».

Определение параметров стропил — шаг, длина, сечение

Чем реже ступенька, тем внушительнее должно быть сечение бруса или диаметр труб.Обычно для несущих конструкций этот параметр составляет не менее 150 мм, 100 мм — для дачных домов и сопутствующего строительства — беседок, бань, хозяйственных построек.

Далее необходимо задать количество стропил на один откос: его длина делится на шаг установки, который составляет от 60 до 100 см + 1 крайняя ножка. Умножив результат на 2, вы получите … В зависимости от сечения бруса количество стропильных ног и шаг установки различаются.

Длина стропил рассчитывается просто, если школьные знания о прямоугольном треугольнике остались в багаже.Стропильная нога равна гипотенузе образованной фигуры. Расчет выглядит следующим образом: A² + B² = C², где — A — высота крыши, B — половина длины фронтона, C — длина стропильной ноги. Полученное значение всегда добавляется от 30 до 70 см для карниза.

Типы стропильных систем

Перед тем, как приступить к работе, важно выбрать вариант стропильной системы для двускатной крыши. Их немного, у каждого свои достоинства и недостатки:

Подвесной

Подходит только для стандартной ширины крыши 6 м, соответственно это длина стропильной ноги.Крепление происходит путем крепления концов к коньковой балке и несущей стене. Затяжка необходима для выравнивания напряжения и давления конструкции.

Кроме того, они будут играть роль несущих балок … Без них конструкция будет разъедать под весом. Плюсы варианта — абсолютная сухость поверхности кровли в межсезонье и меньшая деформация в момент усадки.

Укрепленный

Вариант подходит для крыш любой ширины.Надежность и устойчивость обеспечивает крепление грядки к мауэрлату. Таким образом, давление у стойки выравнивается, что снижает напряжение в стропильных ногах. Достоинством системы является ее простота, но конструкция требует больших вложений — для обустройства грядки требуются дополнительные пиломатериалы.

Гибрид

Эти системы типичны для многоскатных крыш, где переходы сопровождаются многочисленными арматурами, балками, столбами, откосами, откосами и другими элементами для устойчивости всей конструкции.Устройство дорогое и сложное, поэтому к проектированию и строительству должен привлекаться только профессионал. Хотя бы контролируй это.

Установка двускатной крыши своими руками

Итак, когда был выбран вариант стропильной системы, закуплены пиломатериалы, составлен проект кровли, можно приступать к работе. Вы не можете отклоняться от последовательности шагов. Это грозит несвоевременным монтажом и потерей надежности конструкции.

Крепление мауэрлата

Если длины планки для установки мауэрлата недостаточно, производится наращивание.Концы соединяются методом распиловки пополам. Анкерные болты служат дополнительным крепежом. Нельзя использовать шурупы, булавки или гвозди — они ненадежны. Настенный монтаж выглядит следующим образом:

• Наблюдается отступ от края не менее 5 см.
• В стене просверливаются отверстия для вставки крепежа. Аналогичные действия проводят с планкой.
• Мауэрлат крепится к кромке стальными шпильками. Шаг крепления чаще в 2 раза превышает расстояние между стропильными ногами.Впоследствии перед установкой основных узлов ориентируются по металлическим меткам.

Важно — перед укладкой мауэрлата край стены защищается гидроизоляцией. Выстелите одним слоем, даже если дом деревянный.

Изготовление и крепление стропил

Кровельные фермы удобны тем, что их можно собрать на земле в готовую конструкцию и переместить на крышу. Это сократит время монтажа, однако модель тяжелая и потребуется грузоподъемная техника, что, естественно, удорожит проект.

Для бюджетного строительства подойдет другой вариант:

• Внизу и вверху стропильных ног делают прорезь для крепления к мауэрлату и коньковой балке. Это нужно делать отдельно с каждым агрегатом, предварительно приподняв дрова.
• На мауэрлате размечаются места для крепления и устанавливается коньковая балка: по фронтонам устанавливаются стойки, на которые укладывается брус. Если длины не хватает, ее увеличивают, но по-другому, в отличие от мауэрлата — на стык с двух сторон накручивают доску.
• В зависимости от выбранной модели стропильной системы — многослойной, подвесной — делают пропилы в коньковой балке, мауэрлате или просверливают в них отверстия под крепеж.
• Далее начинают установку стропильных ног с противоположных концов крыши, постепенно продвигаясь к середине. Между углами крайних ферм неплохо натянуть шнур, чтобы он точно соответствовал всей горизонтальной части.
• Стропильные ноги связываются затяжками и подкосами. Под коньковой частью под углом, образованным стропилами, набивается деревянная вагонка, а сами концы стягиваются болтами.

Совсем недавно профессиональные строители начали использовать скользящие крепления для монтажа на крыше. Металлические пластины надежно удерживают несущие элементы и при этом перемещаются из-за усадки. Это сводит на нет его последствия.

Работы по креплению стропил трудны и трудоемки. Время следует рассчитывать заранее — кровлю нельзя оставлять без отделки в сезон дождей, иначе в будущем будет потеряна жесткость конструкции из-за впитавшейся влаги.

Фронтоны и обрешетка

Боковые части кровли — фронтоны, выполнены в виде готовых досок из досок и полностью устанавливаются наверху. Сложностей возникнуть не должно — важно только их аккуратно распилить под нужным углом. Крепить обрешетку необходимо только после того, как станет известен окончательный вид кровли. Например:

• Под профнастил шаг обрешетки 440 мм.
• Металлочерепица крепится на обрешетку с шагом 350 мм.
• Для мягкой кровли необходимо сплошное фанерное покрытие.

Важно отметить места прохода дымохода – обрешетка не должна соприкасаться с кирпичными или металлическими поверхностями. Расстояние до горячего агрегата не менее 15 см. Перед установкой обрешетки готовую крышу покрывают гидроизоляцией с припусками, выходящими за края стен. Затем монтируется брус.

Если сверху решено сделать пирог из утеплителя, то сначала укрепите пароизоляцию изнутри, затем положите выбранный материал в ящики, образованные стропильными ногами.Далее гидроизоляция и защита от ветра.

Затем требуется заново обозначить контуры стропильных ног планкой 20 * 20 и затем залить новый слой обрешетки, по которому будет укладываться рубероид — формирование вентканалов … Такой способ сохранит вместимость подкровельного пространства, если собственники собираются использовать его по назначению.

Настил из кровельного материала

Независимо от типа кровельного сырья монтаж начинается от краев крыши и поднимается вверх, накладывая один элемент поверх другого.Таким образом, дождевая влага не попадет под материал.

Способ крепления зависит от типа материала — плавятся мягкие плитки или плитки на битумной или полимерной основе. Сплошные профилированные листы — ондулин, металлочерепица — крепятся в предварительно просверленные отверстия к обрешетке с помощью резиновых прокладок для герметизации и сохранения антикоррозионного слоя.

Как итог: описание монтажа стропильной системы и кровли легко только на экране или на бумаге. На самом деле процесс сложный и многогранный.Поэтому, если знаний недостаточно, лучше пригласить на работу профессионалов — на их работу всегда дается гарантия.

Установка стропил: пошаговая инструкция

служат основой для всей кровельной конструкции, а их установка – одна из важнейших задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности крыш разной конфигурации.Приведем основные правила проектирования, расчета и выбора стропильной системы, а также пошагово опишем процесс монтажа «каркаса» крыши.

Стропильная система: правила расчета и разработки

Стропильная система — несущая конструкция, способная противостоять порывам ветра, принимая на себя все внешние нагрузки и равномерно распределяя их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол крыши:
   • 2.5-10% — плоская крыша;
   • более 10% — скатная крыша.
2. Нагрузки на крышу:
   • константы — суммарный вес всех элементов «кровельного пирога»;
   • временные — ветровое давление, тяжесть снега, вес людей, производящих ремонтные работы на кровле;
   • форс-мажор, например, сейсмический.

Величина снеговых нагрузок рассчитывается исходя из особенностей климата региона по формуле: S = Sg * m где Sg — масса снега на 1 м2, m — расчетный коэффициент (зависит от уклон крыши).Определение ветровой нагрузки основывается на следующих показателях: тип местности, нормы ветровой нагрузки региона, высота застройки.

Коэффициенты, необходимые нормативы и расчетные формулы содержатся в инженерно-строительных справочниках

При разработке стропильной системы необходимо произвести расчет параметров всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает множество компонентов, выполняющих определенную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из хвойных пород дерева (ели, лиственницы или сосны).Для устройства кровли используется хорошо просушенная древесина с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют металлические элементы.

Металл, с одной стороны, добавляет жесткости стропильной конструкции, а с другой стороны, снижает срок службы деревянных деталей. На металлических площадках и опорах оседает конденсат, что приводит к гниению и порче древесины.

Консультация. При монтаже стропильной системы из металла и дерева необходимо следить за тем, чтобы материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или пленочный утеплитель

В промышленном строительстве применяют стропила металлические из стального проката (двутавры, тавры, уголки, швеллеры и др.). Такая конструкция более компактна, чем деревянная, но хуже сохраняет тепло, поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Стропильные конструкции бывают двух видов: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом пола и природными условиями региона.

Висячие стропила опираются исключительно на наружные стены дома, промежуточные опоры не используются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальную распирающую силу, которая передается на стены.Чтобы уменьшить эту нагрузку, можно использовать деревянные и металлические стяжки. Затяжки монтируются в основании стропил.

Висячая стропильная система часто используется для создания мансарды или в ситуациях, когда пролеты крыши составляют 8-12 м, а дополнительные опоры не предусмотрены.

Скользящие стропила монтируются в домах с промежуточной столбчатой ​​опорой или дополнительной несущей стеной. Нижние края стропил крепят к наружным стенам, а их средние части – к внутренней стене или опорному столбу.

Устройство единой кровельной системы на несколько пролетов должно предусматривать использование распорных и наслонных стропильных ферм. В местах с промежуточными опорами монтируют наслонные стропила, а там, где их нет, висячие.

Особенности устройства стропил на разных крышах

Двускатная крыша

Двускатная крыша по СНиПам имеет угол наклона до 90°. Выбор склона во многом определяется погодными условиями местности.В районах, где преобладают обильные осадки, лучше устанавливать крутые скаты, а там, где преобладают сильные ветры – пологие крыши, чтобы минимизировать нагрузку на конструкцию.

Распространенным вариантом двускатной крыши является конструкция с углом наклона 35-45°. Специалисты называют такие параметры «золотой серединой» расхода стройматериалов и распределения нагрузки по периметру здания. Однако в этом случае чердак будет холодным и обустроить здесь жилое помещение не получится.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый уклон. Здесь нет конькового прогона, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Четырехскатную крышу целесообразно устанавливать при соблюдении двух условий:

• основание здания квадратное;
• в центре конструкции располагается несущая опора или стена, на которой можно будет закрепить стойку, поддерживающую стык стропильных ног.

Возможно создание четырехскатной крыши без подставки, но конструкцию необходимо усилить дополнительными модулями — подставками-пуфами.

Шатровая крыша

Традиционная конструкция вальмовой крыши предполагает наличие диагональных стропил, направленных в сторону углов здания. Угол наклона ската такой крыши не превышает 40°. Диагональные прогоны обычно делают с армированием, так как на них приходится значительная часть нагрузки. Делаются такие элементы из двойной доски и прочного бруса.

Стыки элементов обязательно поддерживаются стойкой, что повышает надежность конструкции. Опору располагают на расстоянии ¼ длины больших стропил от конька. На место фронтонов двухскатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной крыши может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропилами необходимо монтировать вертикальную стойку, которая будет опираться на балку перекрытия.В качестве опоры можно использовать шпренгель – брус располагается в углу крыши и закрепляется на соседних стенах. Стропильная ферма усилена подкосами.

Наклонная крыша

Односкатные крыши обычно создаются для обустройства мансарды большего размера. Монтаж стропил при таком варианте крыши можно разделить на три этапа:

1. Монтаж П-образной конструкции — опор для прогонов, удерживающих стропильные ноги.Основу конструкции составляют балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного этажа.
3. Установка стропильных ног.

Двускатная крыша: монтаж стропил своими руками

Расчет угла наклона и нагрузок

Расчет двускатной крыши, конечно, можно выполнить самостоятельно, но все же лучше доверить его профессионалам, чтобы исключить ошибки и быть уверенным в надежности конструкции.

При выборе угла наклона следует учитывать, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирается тип покрытия, а затем производится расчет стропильной системы;
• при угле наклона более 45° увеличиваются материальные затраты на приобретение составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега составляют от 80 до 320 кг/м2.Коэффициент проектирования для крыш с уклоном менее 25° равен 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу с уклоном под углом 40° составит: 140*0,7=98 кг/м2.

Для расчета ветровой нагрузки берутся коэффициент аэродинамического воздействия и колебания ветрового давления. Величину постоянной нагрузки определяют суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем 40-50 кг/м2).

По полученным результатам выясняем общую нагрузку на крышу и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Монтаж стропил своими руками начинается с установки мауэрлата, который крепится анкерными болтами к продольным стенам.

Дальнейшее построение ведется в следующей последовательности:

Монтаж стропил: видео

Способы соединения элементов стропильной конструкции: видео

Двускатная крыша своими руками: Инструкция по строительству

1. Первым этапом строительства двускатной крыши своими руками является укладка мауэрлата.Выбранный брус размечают по длине стен и стыкуют в своих углах строго под углом 90 градусов, смещая его на внутреннюю сторону стен. К кирпичным стенам мауэрлат крепят с помощью анкеров, предварительно уложив на стену рулонный гидроизоляционный материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают, а также прокладывают между стеной и деревом гидроизоляционное покрытие.

   Мауэрлатная конструкция

2. Поверх мауэрлата или в специально предусмотренные пазы в стенах укладывают брусья внахлест из доски 50х200 мм и толще.Доску кладут на торец – это увеличивает ее жесткость на прогиб. Пучки укладываются в строгом порядке: сначала крайние, затем тугие шнурки промежуточные. Расстояние между балками может быть от 50 до 120 см, но если вы планируете утеплять потолок современными материалами, то рекомендуется оставлять между ними расстояние в 60 см, равное ширине утеплителя. Высота балок потолка регулируется с помощью деревянных накладок. Для удобства перекрытия можно стелить на мансардный этаж из любых цельных досок – значительно облегчится монтаж кровли, повысится безопасность работ.
3. Вертикальные стойки в зависимости от конструкции перекрытий и наличия внутренних перегородок размещают либо на лагах перекрытий, либо на ложах, проходящих четко по центру кровли. Балки изготавливаются из брусков квадратного или прямоугольного сечения. Их ставят на место и выравнивают по отвесу, а затем фиксируют в вертикальном положении с помощью временных опор и скашивания. К полу или балкам потолка стойки крепятся металлическими или деревянными накладками.Количество стоек на двускатной крыше должно быть таким, чтобы расстояние между ними не превышало 2 метров. В любом случае стойка устанавливается у края крыши, образующего вертикальный фронтон, и в месте стыка напиленных стропил с коньком.
4. На стойки уложите коньковый брус и закрепите его с помощью уголков и накладок, предварительно проверив расстояния до обоих карнизов и до углов вальмового ската. Крыша должна быть абсолютно симметричной.
5. Боковые стропила двускатной крыши представляют собой наслонные стропила, верхним концом крепят к коньковому брусу, а нижним — к мауэрлату и балкам перекрытий.Выполняются по шаблону: доска прикладывается в месте крепления крайней стропильной ноги, на ней отмечаются отметки, служащие опорой для конькового бруса. По этой выкройке вырезается необходимое количество стропил и крепится сначала к коньковому брусу по углам, а затем, в месте отметки нижнего запила на каждой стропильной ноге, и к мауэрлату. Стропильные ноги укладывают на мауэрлат рядом с лагами так, чтобы их можно было натянуть на шпильки – это повысит жесткость фермы.Шаг стропил равен шагу лаг.
6. Боковые стропила усиливают подкосами из досок, установленных на лагах под углом 45 градусов к горизонту. Толщина стоек обычно равна толщине балок и стропил — 50 мм. В этом случае верхняя часть стоек крепится к стропилам с помощью шпилек.

   Усиление боковых стропил

7. бревенчатыми планками. Консольные стропила размечают по месту: подпирают доски или бруски в стойке и отмечают верхнюю косую галтель, вырезают ее, затем прикладывают к мауэрлату в месте углового стыка и отмечают нижний запил.Закрепите несущие стропила с помощью уголков и подкладок и дополнительно укрепите народники — опоры, образующие вальмовый скат и опирающиеся нижним концом на мауэрлат, а верхним — на стропила.

   Сборка стропил для стропильной крыши

8. При большей длине дополнительные стропила усиливаются стойками, устанавливаемыми под ними и крепящимися к балкам перекрытия раструбами.

   Укрепляем несущие стропила балками

9. После монтажа стропильной системы удаляем временные кондукторы и приступаем к выполнению обрешетки.Материал для обрешетки, как и ее шаг, зависит от выбранного кровельного покрытия. Под профнастил и металлочерепицу необходима тонкая обрешетка из доски 25 мм, под ондулин и мягкую кровлю – сплошная фанера.

   Монтаж кровли на двускатной крыше

10. Черепичная крыша может стать украшением не только дома, но и беседки, бани или другого строения. При ориентации вальмового ската на преобладающую ветровую нагрузку способность крыши противостоять сильным ветрам значительно возрастает.

Элементы двускатной крыши и их назначение

Каркас двускатной крыши образован следующими элементами:

• Мауэрлат — брус, уложенный по периметру наружных стен и перераспределяющий нагрузку крыши на стены;
• Лестница — промежуточная балка, укладываемая на внутренние несущие стены;
• Лаги перекрытия — доски, уложенные на мауэрлат и служащие каркасом перекрытия между полом и мансардой или мансардой;
• Стойки — вертикальные опорные брусья, удерживающие каркас крыши;
• Брус коньковый — укладывается на вертикальные стойки бруса, служащий опорой для стропильной системы;
• Стропила — доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат внизу.Стропила двускатной крыши делятся на боковые и ножные;
• Шпренгер — вертикальная опора, поддерживающая стропила;
• Подкосы — доски, установленные под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежачих.

Соединение элементов осуществляется с помощью металлических уголков и плетей, закрепляемых с помощью гвоздей, шурупов или резьбовых шпилек с гайками.

Каркас жесткой крыши и его конструкция

Материалы для двускатной крыши

Традиционно для сооружения стропильной системы и обрешетки хвойные пиломатериалы, просушенные под навесом с остаточной влажностью не более 15-20 %, используется.При выборе пиломатериала нужно проверить его на отсутствие следов гнили и плесени, потемнения древесины. Брус для возведения стропильной системы покрывают антисептиком, а для повышения огнеупорных свойств и огнезащитным составом.

Мауэрлат, ножки и стойки, как правило, изготавливают из бруса сечением 100х100 или 150х150 мм. Балки перекрытия и стропила — из доски толщиной 50 мм и шириной 200 мм, при этом укладывая их узкой стороной вниз для уменьшения провисания элементов.Консольные стропила несут значительную нагрузку, их рекомендуется изготавливать из бруса прямоугольного сечения 100х150 мм. Также можно выполнить стропильные фермы из двух сблокированных досок: между ними уложить обрезки доски и стянуть их в этом месте на шпильки.

Важным элементом кровли является обрешётка — доска толщиной 20 мм, уложенная на стропила с определённым шагом параллельно коньковому брусу. Для каменной крыши обрешетку делают сплошной – из фанеры.Помимо пиломатериалов, крышу покрывают рубероидом, гидро- и ветрозащитной пленкой, утеплителем и пароизоляцией.

Черепичная крыша – оригинальное архитектурное решение, подходящее как для сооружения всей конструкции крыши, так и для отдельных элементов сложной кровли. Представляет собой гибрид обыкновенной двускатной и вальмовой крыши и состоит из трех скатов: двух из них — в виде трапеций, соединяющихся в районе конька, и третьего — равностороннего треугольника, иначе называемого вальмовым скатом. .

Односкатная крыша своими руками

Устройство трехскатной крыши ненамного сложнее двускатной, ее отличие состоит в установке двух накопительных стропил, образующих вальмовый скат, а также конструкций, поддерживающих эти стропила. Консольные стропила обычно намного длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо стыковать имеющиеся стандартные пиломатериалы.

Стропильная система двускатной крыши

В этой статье мы расскажем, что такое стропильная система двускатной крыши.Мы рассмотрим основные элементы, из которых он состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы говорили о преимуществах и недостатках разных типов крыш. Двускатная крыша – самая простая и надежная конструкция для жилого дома. К тому же он подразумевает наличие чердака, что так полезно в загородном хозяйстве..

Двускатная стропильная система имеет несколько основных разновидностей, на основе которых мастера создают индивидуальные конструкции. Рассмотрим их в порядке сложности..

Для пролетов между несущими стенами до 6 метров

Этот вариант самый простой, при этом несет наименьшую нагрузку. При этом используются висячие стропила с основной или стропильной затяжкой. При такой конструкции стропильная система представляет собой только соединенные в месте пересечения в коньке стропила.

Стропильная балка или затяжка – элемент стропильной системы, соединяющий стропильные ноги противоположных скатов горизонтальной тягой.

Стропильная нога или стропила – основной несущий элемент несущей конструкции крыши. Скат крыши формируется из ряда стропил.

Висячие стропила – способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (стержни).

Мауэрлат (деревянная отделка верха стен) является основой стропильной системы. Устанавливается на каменные стены в обязательном порядке.

По расположению затяжек такая крыша бывает двух видов.

С основной затяжкой

Затяжка проходит по вершинам стенок и опирается на них. Именно в этом случае потолочная балка чаще всего играет роль затяжки. Высота от потолка до конька – от 1,4 до 2,5 м. Такой вариант оптимален, если вы планируете использовать чердачное помещение для временного хранения или сушки чего-либо.

Преимущества:

1. Дополнительное подсобное помещение на чердаке.
2. Мансардное помещение используется полностью.
3. Значительная подача воздуха – меньше потерь тепла через крышу.

Недостаток: относительно небольшой объем помещения.

С затяжкой стропил

Затяжка на уровне? высота от опоры стропил до конька. В этом случае связь с полом отсутствует, а опорные стены стропил можно поднять на необходимую высоту. Позволяет ли он создавать полноценные комнаты с высотой стен? этажей.

Преимущества:

1. Экономия на материале стен второго этажа.
2. Максимально эффективное использование стропильного пространства.
3. Возможно жилое чердачное помещение.

Недостатки:

1. Требуется качественная изоляция крыши.
2. Требуется вставка мансардных окон.

Для пролета между несущими стенами от 6 до 9 метров

Комбинированная затяжка

С увеличением пролета количество опорных и затяжных элементов увеличивается. Это необходимо для эффективного распределения нагрузки и передачи ее на стены.Висячие стропила на пролете более 4 метров* могут быть устроены только одним способом – двойной (комбинированной) затяжкой. При этом длина пролета* не должна превышать 4,5 м.

* – в данном случае под пролетом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При установке двойной затяжки стропило называется ригелем.

1 – затяжка; 2 – поперечина; 3 – стропильная нога; 4 – мауэрлат

Вертикальные опоры

Часто приходится сращивать стропила по длине, ведь 6 метров мало.В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться на разных участках относительно стропильной ноги. В этом случае стропила уже называют не висячими, а наслонными.

Стропила — стропильные ноги с одной или несколькими опорами. Исключением является чердачная двускатная стропильная система с двумя рядами опор, расположенных не по центру.

Передняя бабка или центральная опора – вертикальная стойка, расположенная в месте пересечения стропил.

Прогон – сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон – соединяет вершины центральных стоек (бабок).

1 – затяжка; 2 – бабушка; 3 – бег; 4 – коньковый прогон

Помимо центрального ряда стоек, в конструкции стропильной системы могут быть предусмотрены дополнительные вертикальные опоры – в середине пролета одной стропильной ноги. По сравнению с раскосными способами армирования этот способ удобен тем, что не загораживает проходы. Если чердак достаточно высокий, его можно использовать как кладовую.

Мансардная стропильная система – частный случай двускатной крыши с вертикальными опорами. У него нет центрального ряда стоек, только стойки на? проекция стропильной ноги. В нем всегда есть ригель (затяжка стропил). Ряд перекладин образует потолок мансардного этажа.

Для пролетов между несущими стенами от 9 до 14 метров

При таких больших пролетах длина проекции стропил будет от 4,5 до 7 метров, и в большинстве случаев сращивание стропил по длине невозможно избегать.Это, в свою очередь, потребует усиления в местах стыка стропил и использования подкосов.

Раскос – упор, расположенный в проектном положении под углом.

Раскосы можно устанавливать в разных местах стропил, но не ближе? их длина к концу. Вариантов их установки множество. Проще всего установить на станину.

Порог – массивная доска или брус, устанавливаемые на опорные балки перпендикулярно им.Служит для распределения нагрузки от стоек и стоек на балки.

1 – балка; 2 – раскос; 3 — кровать; 4 – бабка

В основном подкосные опоры располагаются на месте опор передней бабки, особенно если они расположены на промежуточной несущей стене. В противном случае центральной опоры может не быть – только подкосы, но их необходимо крепить к стропильной ноге ближе к середине пролета.

Частным случаем комбинированной двускатной стропильной системы является мансардный этаж с пролетом более 4.5 метров. В этом случае устраивается П-образный каркас – прогоны из бруса 100х100, ряд вертикальных стоек вдоль станин на ? или ? длина стропильной проекции и горизонтальной затяжки (ригеля).
