Установка стропил и мауэрлата: опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание:

Элементы для крепления стропил к мауэрлату
Как правильно и чем лучше крепить
Когда нужен мауэрлат
Монтаж стропил к мауэрлату
Опирание стропильных ног — основные правила
Использование уголка
Рекомендации по крепежу

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

• крепежные элементы LK;
• резьбовые изделия;
• проволочные стяжки;
• монтажная лента с перфорацией;
• уголки;
• пластины;
• гвозди;
• кронштейны для стропил.

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата.

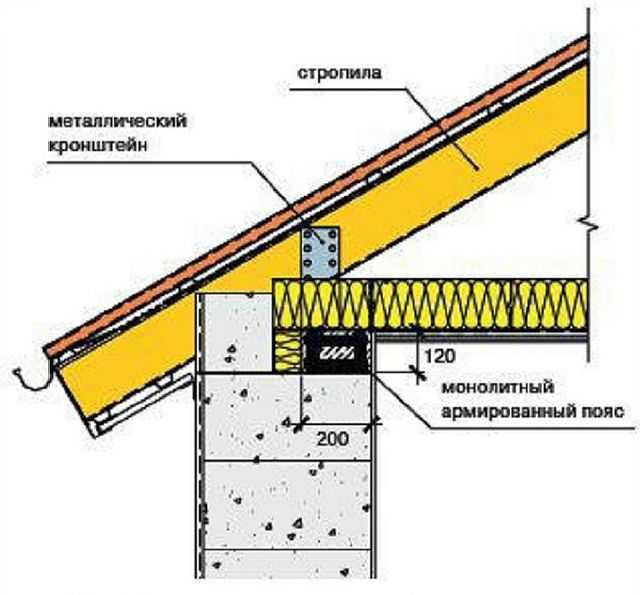

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1. 5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

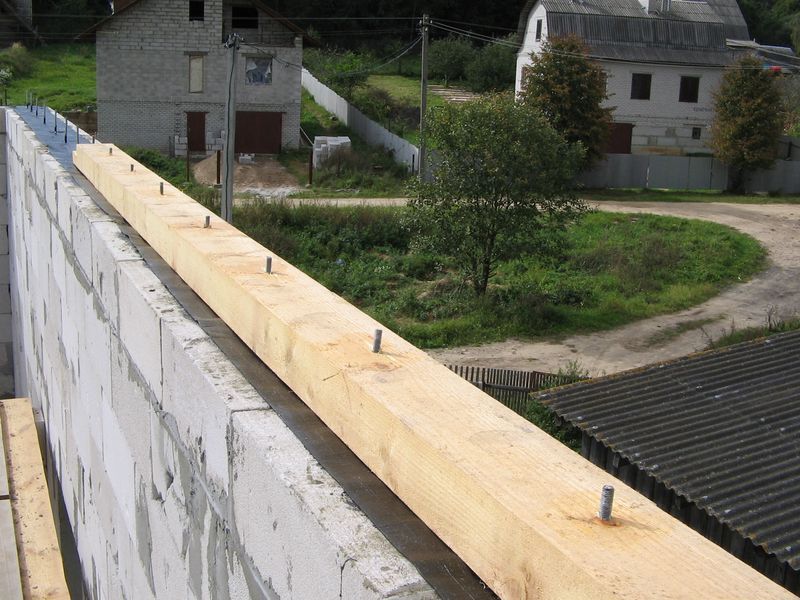

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
3. С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

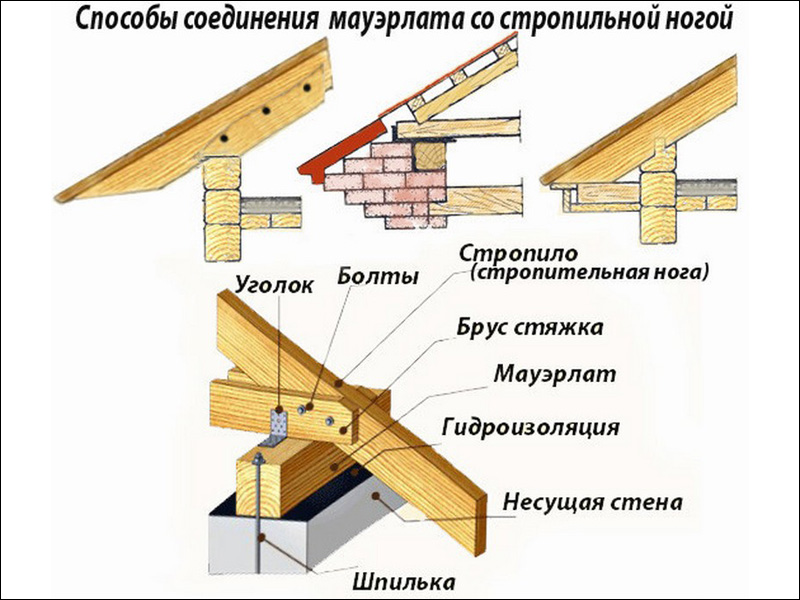

Существует схема крепления стропила к мауэрлату.

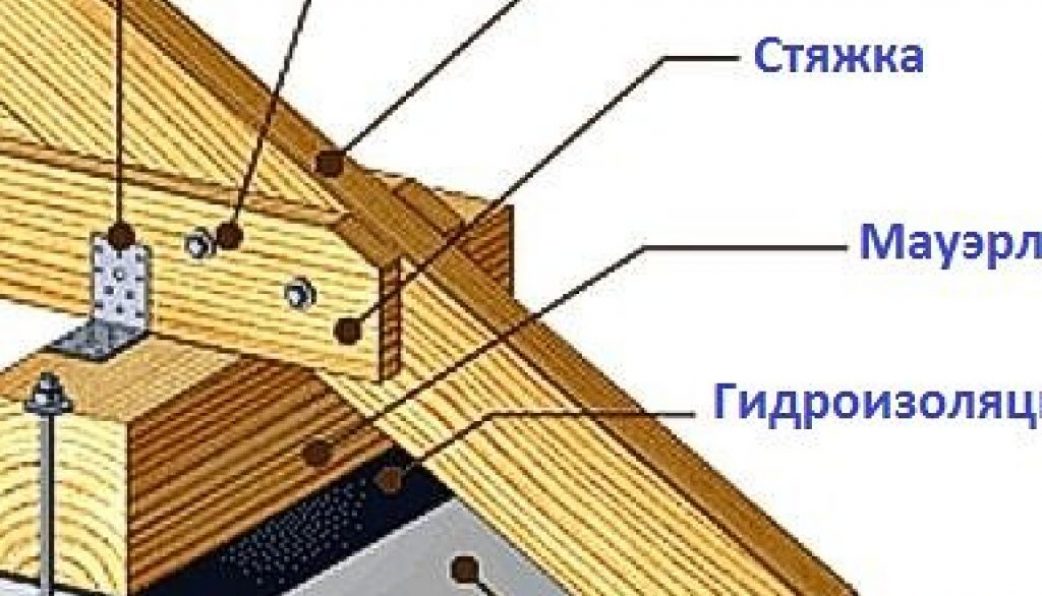

Крепление стропил на металлический уголок:

• Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
• Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
• Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
• Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

• «КР5» — уголок с большой несущей способность;
• «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
• «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу

То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.

Рекомендации по монтажу:

• Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
• Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
• Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределению нагрузок и снижению срока эксплуатации кровли.

По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.

основные варианты с запилом и без

• Узлы крепления стропил к мауэрлату
• Варианты крепления стропильной ноги
• Способы крепления с запилом и без
• Крепеж для стропил и правила работы с ними

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

• жесткий и
• скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

• шарнирные

• одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
• две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
• три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

• нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги ↑

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

• скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
• распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

• жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
• подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
• запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

• Низ опирается на мурлат, верх – упираются один в другой или рядом.

• Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

• Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

• Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
• Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

• Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
• Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

• Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

© 2022 stylekrov.ru

точек крепления и соединения стропил

Мауэрлат является своеобразным основанием для крыши, поскольку позволяет не только надежно закрепить стропильные ноги, но и обеспечить равномерное распределение веса конструкции по верхнему периметру стен здания. Стропила можно крепить к мауэрлату несколькими способами, однако стоит сказать, что неправильный подход приведет к сходу стропильных ног и перекосу крыши. Для того, чтобы этого не произошло, весь материал по установке стропил на мауэрлат мы собрали в этой статье.

Содержание

• 1 Правила для исправления стропил

• 2 Методы для создания конька с парой фермы

• 3 Установка нижних концов стропил

• 4 Beam Mount

• 4 BEAM. 5 Крепление мауэрлата

Обеспечить надежное соединение стропил и мауэрлата в месте соприкосновения непросто, но это все же возможно при соблюдении следующих правил:

• Используйте качественные застежки. Экономия здесь недопустима, так как неправильная фурнитура – ​​это не то, что нужно для создания прочной кровли. Резку также следует производить очень аккуратно, так как нужно избежать необходимости установки прокладок, вкладышей и т. д. Такие детали могут обеспечить хорошее соединение, но со временем могут деформироваться или вылететь, а сама конструкция ослабнет.
• Стропила нужно крепить только на металлические уголки или пластины. Многие инструкции по монтажу опускают этот пункт, но если перед креплением стропил не запастись такими элементами, их нужно будет купить уже в процессе. Использование других типов креплений является лишь временной мерой.

Для установки балки лучше всего использовать гвозди или саморезы, если требуется временное решение. Для создания прочной конструкции рекомендуется использовать специальные крепления для стропил и соединения на болтах или шпильках.

• Используйте скользящее крепление при создании крыши деревянного дома. Эта технология также подходит для соединения с верхними боковыми бревнами и мауэрлатом. Возможность скольжения стропил обеспечивается специальными элементами – салазками. Употребление таких продуктов обязательно.
• Перед креплением стропил в мауэрлате выпиливаются седла, обеспечивающие плотное прилегание деревянных элементов друг к другу. Для того чтобы срезы были одинаковыми, используются шаблоны. Если углы скатов разные, то шаблоны нужно будет сделать для каждого из них. Глубина запила выбирается в пределах четверти ширины стропильной ноги. Без использования шаблона тоже можно работать, но для этого потребуются дополнительные замеры, а возможно и корректировки уже в процессе установки.

Монтаж стропил должен производиться таким образом, чтобы крыша не поднималась даже при сильных порывах ветра. С другой стороны, также необходимо решить проблему с усилием разрыва, которое также может быть достаточно большим.

Соединение стропил, например, на диагональном стропиле, также должно быть очень прочным. Для достижения требуемых параметров соединения используются прорези, позволяющие элементам конструкции плотно прилегать друг к другу, а фиксация производится скручиванием болтами.

В коньке крыши можно использовать три основных способа. Первый из них – стыковое соединение. Он предполагает, что верхняя часть стропильной ноги подрезается под углом, равным уклону ската, а затем соединяется с его парой, которая также прошла аналогичную процедуру. Чтобы получить одинаковые точки крепления стропил, необходимо лучше всего использовать готовый шаблон. Фиксация в этом случае осуществляется с помощью длинных гвоздей.

Второй вариант — крепление стропил на коньковом прогоне. Этот способ очень похож на вышеописанный, но отличается тем, что есть коньковый брус. Получившаяся конструкция достаточно надежна, но иногда требует установки дополнительных опор, что значительно снижает функциональность мансарды. Очевидно, что эта технология не подходит для небольших крыш, которые планируется утеплять и использовать чердак как еще одно помещение. Преимуществом этого метода является возможность выполнить установку балок на место, и для этого не требуется шаблон. Верхняя часть стропил опирается на коньковый брус, а нижняя – на мауэрлат.

Стропила можно соединить и другим способом — внахлест. Он очень похож на второй, но здесь внахлест верхний стык стропил. Полученное соединение получается достаточно прочным, поскольку стропила имеют большую площадь контакта, а шпильки проходят сразу через оба элемента.

Способ крепления нижних концов стропил зависит от типа конструкции. Например, если дом деревянный, то в качестве опоры можно использовать верхнюю обвязку стены, но в случае с газо- или пеноблоками этого делать не следует. Проблема в том, что необходимо крепить стропила к мауэрлату, потому что брусчатка не справляется с удержанием стропил.

При работе со стенами из пеноблоков нужно понимать, что условия в данном случае особые, а значит, традиционные методы уже не будут так хорошо работать. Например, 10-сантиметровый гвоздь можно вытащить из блока руками, следовательно, исправить скрутки здесь не получится, так как в горизонтальной плоскости есть еще и давление, которое может быть очень большим.

При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, что позволяет не изобретать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная поверху стены. Его высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, созданная из обычных досок, соединенных стяжками.

Перед заливкой в ​​опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны располагаться строго вертикально. Они представляют собой крепления для балки, которая монтируется после набора прочности бетоном. Во время заливки необходимо следить за тем, чтобы положение шпилек было вертикальным, а их шаг был не более полутора метров. При использовании крепежа меньшего диаметра он будет не таким надежным и может погнуться.

Крепление стропил к мауэрлату – самый распространенный способ крепления их нижней части. Эту работу необходимо выполнять особенно тщательно, так как от надежности соединений зависит долговечность кровли. Для создания такого соединения потребуется сделать вырез (выемку) в стропильной ноге так, чтобы она надевалась на мауэрлатный брус. Без этого невозможно надежно установить стропила, потому что ровный край бруска рано или поздно просто соскользнет.

Иногда в мауэрлате делают ответную выемку. Все зависит от того, из какого дерева изготовлен брус. При изготовлении этого элемента из лиственных пород достаточно сделать прорезь, которая будет выступать вместе с прорезью стропильных ног, образуя упорный замок. Стропила крепятся к мауэрлату из хвойных пород без прорези, так как это только ослабляет надежность конструкции.

Самый простой вариант – прикрепить стропило к балке, а затем закрепить конструкцию гвоздями, но надежность такой крыши будет низкой. В лучшем случае , для беседки или небольшой хозяйственной постройки подойдет, а для дома нужно что-то более прочное.

Во избежание проскальзывания элементов друг относительно друга стропила крепятся к балкам перекрытия через специальные соединения:

• зуб с шипом;
• упор на острие балки;
• зуб с упором.

Соединение может быть выполнено с 1 или 2 зубьями. Это зависит от того, какой угол наклона выбран. Для повышения надежности также можно использовать металлические уголки.

Рубка одним зубом выполняется при достаточно крутой кровле (угол наклона скатов более 35 градусов). На пятке стропил делается зуб с шипом, а в брусе выполняется упор с гнездом для шипа. Глубина гнезда должна быть от 0,25 до 0,3 толщины бруса. Требуется соблюдение глубины в указанных пределах, чтобы не произошло ослабления конструкции. Крепление стропил к балкам следует выбирать на расстоянии от 25 до 40 см от края, так как это позволяет избежать сколов торца балки под давлением стропильной ноги. Шип на один зуб можно и не использовать, но именно он нужен для предотвращения поперечного сдвига стропил.

При угле наклона ложной кровли менее 35 градусов опоры монтируют так, чтобы расширить площадь контакта за счет перекрытия с балкой, т.е. за счет увеличения опорной опоры. В этом случае крепление может быть выполнено следующими способами:

• упор с шипом или без него;
• в 2 шипах;
• 2 шипа в замке.

В первом случае предполагается использование шиповой насечки с упором только для одного зуба и отдельным упором для второго. В самой стропильной ноге вырубается проушина с требуемыми характеристиками. Крепление стропил к балкам перекрытия в этой ситуации осуществляется с помощью насечки глубиной 1/3 толщины балки. Если глубина вставки отличается, рекомендуется использовать следующие значения: 1/3 для первого и ? для второго.

Наименее распространенный способ – установка стропил в конце затяжки, для чего в стропильной ноге вырезается упорный зуб. Одна ее плоскость должна лежать на самом краю балки, а вторая должна упираться в вырез, глубина которого выбирается более трети всей толщины балки, причем упор должен осуществляться до упора по возможности с края.

Для повышения надежности соединения необходимо использовать стропильные болты или хомуты, после чего вся сборка монтируется к стене здания – заделанный в нее анкерный костыль. Для этого используются железные полосы или проволочные петли.

Рассмотрев способы крепления стропил к балкам, можно переходить к способам их крепления к мауэрлату.

Как было сказано выше, тип сопряжения следует подбирать с учетом конструкции кровли, ведь где-то без жесткого соединения не обойтись, а где-то лучше всего подойдет скользящее. В первом случае положительной неподвижностью можно отметить полную неподвижность конструкции, а значит, не будет сдвигов, поворотов или кручения элементов. Есть два способа добиться этого:

• за счет использования уголков с подгибкой;
• путем создания седла на стропильной ноге, после чего соединение фиксируется гвоздями, проволокой и скобами.

В первом случае предполагается, что стропила будут крепиться к мауэрлату с помощью опорной балки. Стропильная нога прочно упирается по прижимной линии, что стало возможным благодаря подшивному брусу (размером до 1 м), после чего закрепляются металлические уголки, предотвращающие боковое смещение.

Первый способ установки сегодня используется редко, так как все большую популярность набирает второй вариант установки. При этом крепление осуществляется гвоздями, забитыми под углом по направлению друг к другу. Их скрещивают внутри материала, а затем уже вертикально забивает третий гвоздь. Полученные крепления обладают достаточной жесткостью, однако в обоих случаях выполняется дополнительная фиксация за счет проволочного стержня.

Крепление стропил к мауэрлату может быть выполнено и скользящим. В этом случае вам понадобятся крепежи, которые показаны на рисунке ниже.

Позволяет одному из сопрягаемых элементов свободно скользить в обоих направлениях, поэтому хорошо подходит для смещения.

При использовании таких элементов необходимо:

• выполнить запил и уложить стропильную ногу на мауэрлат;
• соедините элементы с помощью креплений, показанных на рисунке.

Особый интерес представляет скользящее соединение для деревянных построек, склонных к незначительной усадке в процессе эксплуатации, что приводит к нарушению геометрии дома и может привести к повреждению стен или кровли при использовании жестких соединений .

Подводя итог, стоит сказать, что в данном материале мы рассмотрели способы крепления стропил к мауэрлату и показали способы, позволяющие сделать надежное соединение стропил и балок, однако за кадром остались такие моменты, как восстановительные работы, а также удлинение стропильных ног. Если вам также понадобилась эта информация, ее легко найти на нашем сайте.

Несущие стропила на мауэрлат: технология монтажа конструкции

Мауэрлат является одним из основных элементов конструкции крыши. Он крепится к стропилам. От качественного создания стропильной конструкции зависит срок эксплуатации всей крыши.

Узлы опоры ротора для балки и мауэрлата.

Основные способы опирания стропил

Существует несколько технологий опирания стропил на мауэрлат. Можно сделать жесткую фиксацию конструкции. Она не допускает никакого смещения стропильной ноги. Для этого используют подшивочный брусок, препятствующий соскальзыванию стропил в месте опирания, и металлические уголки, исключающие любое боковое смещение конструкции.

Стропильная балка используется в деревянных домах. Причем основным элементом для ее упора является верхний венец, а не мауэрлат. Для предотвращения повреждения кровли узел, поддерживающий стропила, делают максимально свободным. Для этого используют скользящую опору, которая при усадке сруба смещается по направляющей, закрепленной на ножке.

Узел выдвижной опоры может быть изготовлен по другой технологии. В стропилах делается запил, который должен примыкать к верхнему венцу сруба. Для крепления балок допустимо использовать любые крепления: скобы, гвозди или стальные пластины.

Крепеж для монтажных работ

Опорный монтажный блок на диагональной стойке фермы.

Для того, чтобы качественно соединить фермы с мауэрлатом, вам потребуются такие материалы и инструменты, как:

• сухой брус;
• доски;
• топор;
• ножовка по металлу;
• молоток;
• нож;
• рулетка;
• отвес;
• уровень;
• отвертка;
• дрель;
• Болгарский.

Особое внимание следует обратить на наличие всех креплений. Крепление консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, не снижающих несущей способности конструкции. Кронштейны в балки заделывать не нужно.

Необходимо купить перфорированную монтажную ленту, которая укрепит узлы мауэрлата. С его помощью производится прочное соединение всех элементов конструкции. Лента также не бьет по балкам. Для его надежной фиксации используются гвозди и шурупы.

Кроме скоб и перфорированной ленты, для обеспечения надежного крепления стропил к мауэрлату необходимо приобрести:

Проводка для нейлоновых стропил.

• универсальные стержневые соединители;
• крепеж для стропил;
• встроенные опоры;
• катанка;
• Уголки стальные;
• крепеж стойки;
• саморезы;
• гвозди;
• кронштейны;
9пластины 0007;
• гвозди оцинкованные;
• шпильки с шайбами ​​и гайками;
• анкерные болты.

Создание конька и установка нижней части стропил

Монтажные работы начинаются с конька стропильной конструкции. Монтаж стропил может производиться одним из трех способов:

• встык;
• за прогон;
• перекрываются.

Конструкция стыкового соединения включает обрезку верхней части стропильной ноги. Делается это под углом, равным уклону ската крыши. Пара ног соединяются вместе на коньке. Для получения же узловых несущих элементов мауэрлата следует воспользоваться готовым шаблоном.

Особенностью крепления стропил на прогоне является наличие конькового бруса. Такой вариант расположения мауэрлата отличается повышенной надежностью. Но часто такая система несущих стропил предусматривает установку дополнительных несущих конструкций, что приведет к снижению функциональности мансарды. Естественно, для маленьких крыш этот способ не подходит.

Прикрепите стропила к стене с помощью армопояса.

Технология установки стропил внахлест во многом аналогична их установке на коньковый прогон. Основное отличие — соединение верхних ножек внахлест. Это приводит к прочному соединению конструкции, ведь шпильки удерживают сразу два элемента.

Соединение нижних концов стропил выполняется в зависимости от материала ограждающих конструкций. При наличии деревянного домостроения в качестве несущего элемента может выступать верхняя облицовка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то опора стропил делается на мауэрлат.

Устройство железобетонного пояса является оптимальным решением в случае кладки строительных материалов. Данная технология не предусматривает создание каких-либо способов крепления стропильной системы. В качестве крепежа для бруса выступают вертикально расположенные анкерные болты. Главное, чтобы при заливке бетонного раствора шпильки располагались строго вертикально.

Соединение стропил с балками и мауэрлатом

После фиксации верха и низа стропил, прикрепите их к балкам. Понятно, что соединить стропила с балкой можно просто гвоздями. Но это не лучшее решение. Такое крепление не будет максимально надежным. Чтобы все элементы не скользили, стропильная конструкция крепится к балкам с помощью шиповых и зубчатых соединений.

При крутом уклоне кровли (более 35º) применяется технология рубки одним зубом. Внизу стропила находится зуб с шипом. Гнезда, созданные в балке, должны иметь глубину 30% от толщины балки. Устройство стропильных связей производится на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает расщепление балок, возникающее в результате большой нагрузки от давления ног.

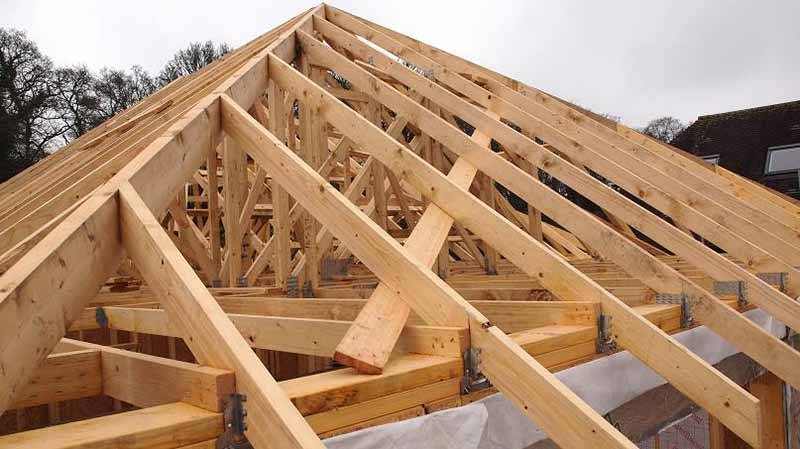

Схема усиления стропил дополнительными подкосами.

При устройстве кровли с уклоном до 35º монтаж стропил производится за счет расширения площади сопряжения основных элементов конструкции. Обычно стропильная нога перекрывается брусом. Для этого в стропильной ноге вырезаются отверстия под два зуба:

• шип с упором;
• еще одна остановка.

Глубина пропила при креплении стропил к брусу в пределах 30% от толщины бруса.

Наилучшие соединения можно получить с помощью болтов или хомутов. Данная технология предполагает использование проволочных петель, которые используются для крепления узла к анкерным болтам в стене здания.

Опирание на мауэрлат – наиболее распространенный способ крепления нижней части стропил. Стропильная нога вырезается по размеру, чтобы ее можно было легко поставить на мауэрлат. В противном случае в процессе эксплуатации кровли может произойти смещение бруса.

В некоторых случаях мауэрлат необходимо «оснастить» обратной выемкой. Это зависит от породы дерева, из которого изготовлен брус. Если для его изготовления использовалась древесина лиственных пород, делается прорезь, которая в сочетании со стропилами создаст запирающий элемент. При изготовлении бруса из древесины хвойных пород пропил не требуется, так как это приведет к ослаблению конструкции.

Наиболее приемлемый вариант мауэрлата – жесткое сопряжение стропильной системы.

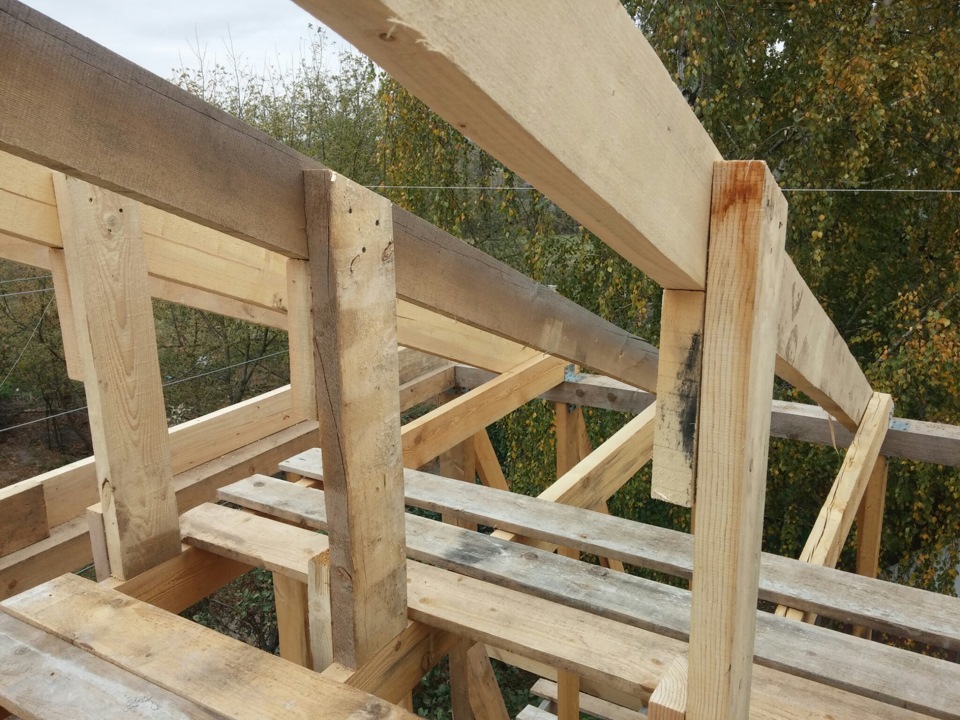

Технология монтажа стропильной системы к мауэрлату.
