Установка плиты: Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Подборка видео-руководств по теме:

Подключение электроплиты — цена в Москве, стоимость подключения электрической плиты на YouDo

Если вы ищете мастера, который проведет подключение электроплиты, обращайтесь к опытным специалистам, зарегистрированным на сайте Юду. Все работы они выполняют с использованием современных инструментов и техники. У мастеров, зарегистрированных на сайте Юду, в любое время можно узнать, сколько стоят услуги.

Мастера YouDo готовы уже сегодня выполнить монтаж, установку или подключение электроплиты следующих марок: Bosch, Hansa, Electrolux, Zanussi, Gorenje, Aeg, Indesit, Ariston, Kaiser, Beko, Томь, Лысьва, Fornelli и другие.

Как сделать заказ на Юду?

Подключение электроплиты в квартире или частном доме проводится исполнителями Юду по всем правилам. Для оформления заказа достаточно заполнить заявку на данной странице и указать срочность проведения работ, марку и модель электроплиты, подходящую для вас цену. Мастера, зарегистрированные на сайте Юду, гарантируют индивидуальный подход, профессионализм и подключение электроплиты в минимальные сроки.

Оцените следующие преимущества заказа услуг на Юду:

• оформление заказа в течение нескольких минут, не выходя из дома
• монтаж электроплиты при помощи современного оборудования
• доступные расценки (стоимость услуг можно согласовать индивидуально)
• вызов мастера в любое удобное для вас время

У исполнителей Юду есть все необходимые допуски, а также современное электрооборудование, с помощью которого они выполняют установку кухонных электроплит в минимальные сроки. Наши мастера ответственно подходят к делу. Они готовы подключить как отдельно стоящие, так и встраиваемые приборы. Исполнители Юду оперативно проведут ремонт техники и окажут дополнительные услуги (по договоренности).

Как выполняются монтажные работы?

Исполнители Юду проконсультируют вас по интересующим вопросам и помогут приобрести качественные комплектующие, расходные материалы. Специалисты, зарегистрированные на сайте Юду, выполняют следующие работы:

• прокладка кабеля от распределительной коробки к электроплите
• установка или перенос розетки с заземлением
• монтаж электроплиты по уровню
• настройка техники
• установка защитного автомата, прокладка проводов к электросчетчику
• тестирование работоспособности устройства

Мастера Юду подберут кабель с подходящим сечением (для однофазной, двухфазной или трехфазной сети) и выполнят все необходимые работы. Они выберут силовую розетку или вилку, установят выключатель, подготовят схему монтажа. Исполнители Юду оставят место для свободной циркуляции воздуха, а также достаточное количество кабеля (если потребуется поменять местоположение бытовой электрической плиты в дальнейшем).

У исполнителей Юду, которые занимаются подключением электроплит, есть все необходимые инструменты, расходные материалы. При необходимости профессиональные мастера поменяют бытовую электропроводку или проложат ее в коробе, установят электроплиту на новое место. Обращайтесь к опытным специалистам Юду, если вам необходимо недорого подключить электрическую плиту к сети.

Профессионал, услуги которого вы закажете на Юду, оперативно выполнит подключение к однофазной сети. Он подберет кабель с подходящим сечением, протестирует электропроводку и установит клеммную коробку.

Мастера, зарегистрированные на сайте Юду, оперативно выполнят подключение электроплиты к сети с 3 фазами. Большой опыт и современное электрооборудование позволяют исполнителям Юду проводить монтаж в течение нескольких часов. Время, которое потребуется мастерам для выполнения работы, зависит от сложности установки. Точные сроки монтажа опытный исполнитель скажет после осмотра электросчетчика и оценки фронта работ.

Как узнать размер оплаты мастеру?

Профессионалы, зарегистрированные на сайте Юду, предлагают приемлемую стоимость услуг. На размер оплаты мастеру влияют следующие факторы:

• срочность подключения электрической плиты
• сложность монтажных работ
• особенности планировки помещения
• опыт работы мастера

Вы всегда можете узнать актуальные расценки на услуги, просмотрев прайс-листы в профилях исполнителей на Юду. Оформляя заявку, укажите приемлемую для себя цену. Специалисты, готовые к сотрудничеству, откликнутся.

Мастера, зарегистрированные на Юду, заинтересованы в том, чтобы вы остались довольны результатом их работы. После подключения бытовой электрической плиты можно оставить свой отзыв на сайте Юду, с которым в дальнейшем ознакомятся другие пользователи.

Не стоит выполнять монтаж самостоятельно, лучше доверьте эту работу мастерам Юду. Уточните стоимость услуги и сделайте заказ на выгодных для себя условиях. Профессионалы, зарегистрированные на Юду, проведут подключение электроплиты по всем правилам, быстро и по доступной цене.

какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
2. Обязательно должен быть квартирный щиток, это законодательное требование.
3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
5. Установка отдельного автомата для плиты.
6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
3. Осуществить монтаж розетки.
4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

• Hansa;
• Gorenje;
• Beko;
• Электролюкс;
• Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

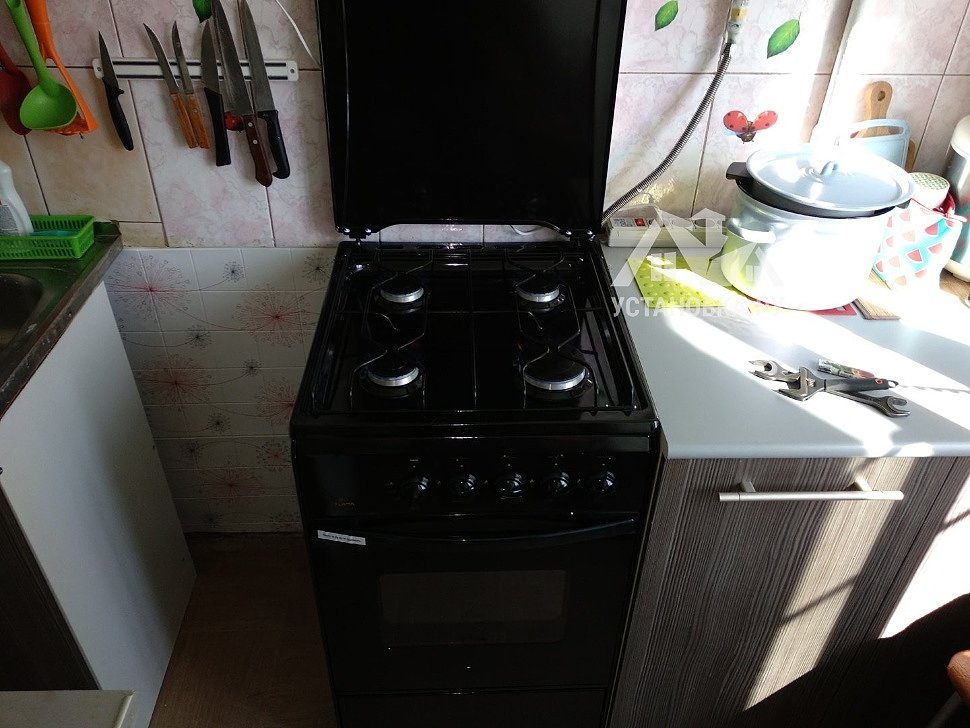

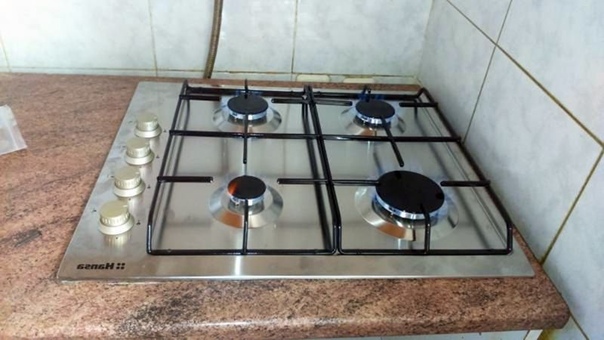

Монтаж газовой плиты в Самаре, цена установки и подключения

Какие работы проводятся?

Монтаж газового оборудования производится в точном соответствии с требованиями производителя и в строгом соблюдении существующих норм. Эти работы в среднем занимают час работы профессионала.

Для подключения плиты используется резиновый армированный шланг, который обладает высокой прочностью и убережет от утечки газа. По вашему желанию наши мастера также могут установить счетчик или заменить запорную арматуру.

После выполнения работ мастер проверяет:

• соединения на наличие утечек;
• работу конфорок;
• срабатывание защитных устройств;
• автоматическое отключение подачи газа.

Затем проводит инструктаж по работе с оборудованием, подписывает акт выполненных работ и выставляет счет за работу.

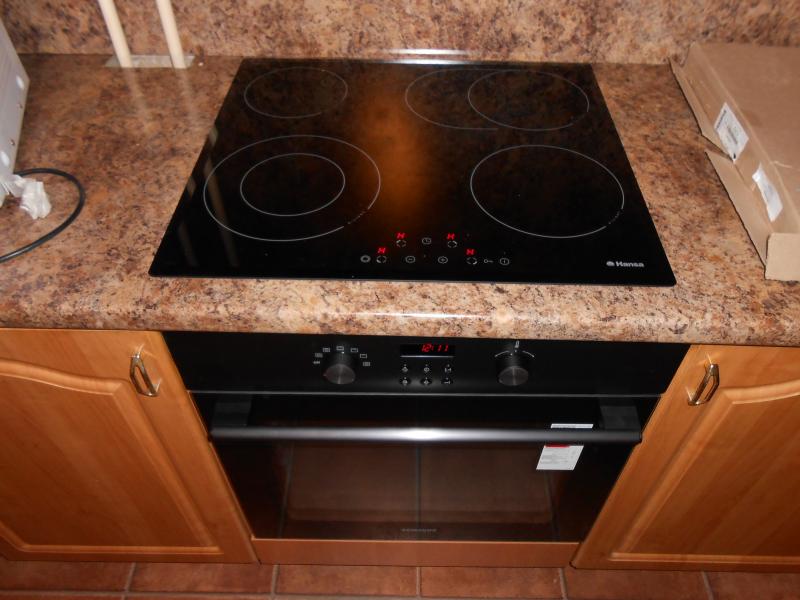

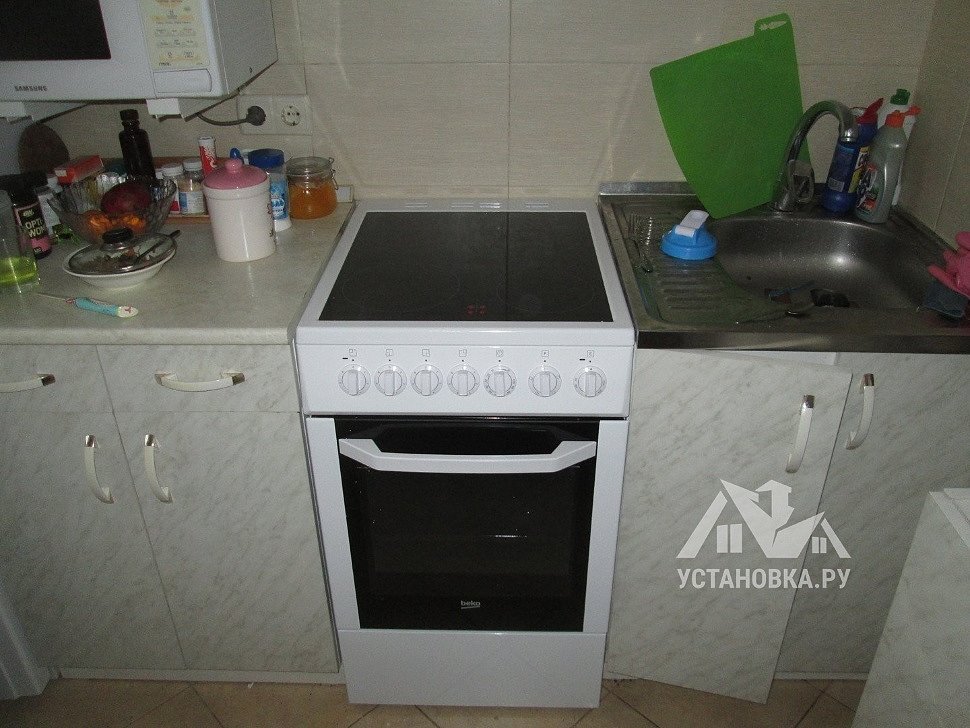

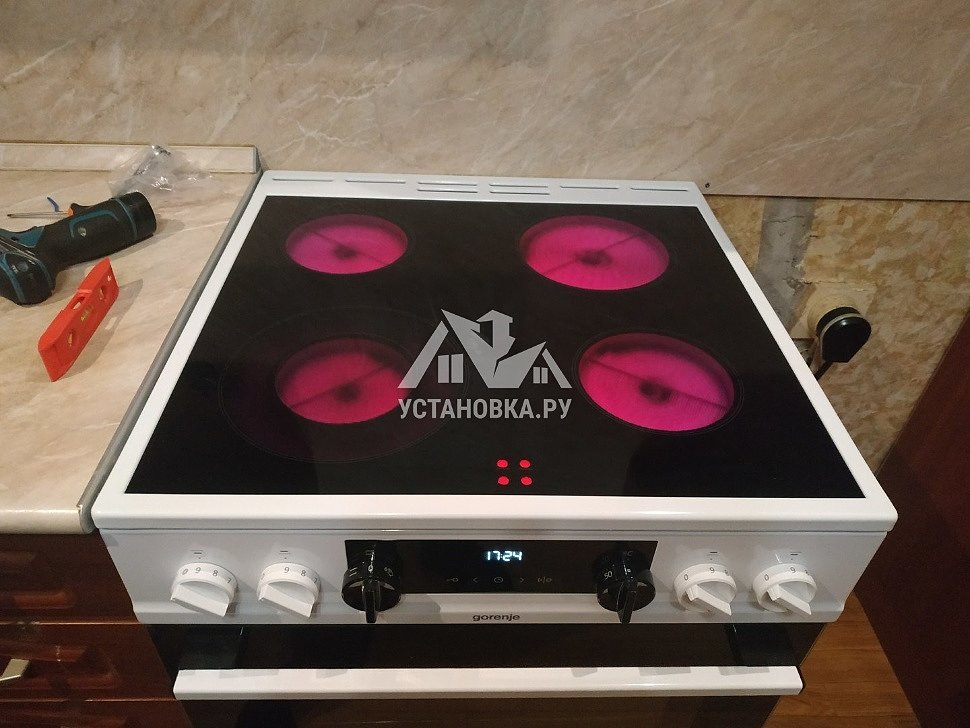

Примеры наших работ

Требования к монтажу

Установить газовую плиту можно только в помещении, которое отвечает следующим требованиям:

• высота от 2,2 метров;
• есть окно с форточкой;
• присутствует естественное освещение;
• оборудован вытяжной вентиляционный канал;
• для плиты с 2-мя конфорками объем помещения должен быть не менее 8 м³, с 3-мя – 12 м³, с 4-мя – 15 м³.

Предусматривается монтаж только у стены из негорючих материалов на расстоянии от 6 сантиметров. Если плита не снабжена тепловой изоляцией, тогда расстояние от боковых стенок духового шкафа до стенок кухонной мебели должно быть не менее 15 сантиметров, а от противоположной стены – не менее 1 метра.

Перед началом работ мастер обязательно проверяет свободен ли проход к плите и газопроводу, наличие и исправность вентиляции, обеспечивает проветриваемость помещения. Когда перечисленные требования соблюдены, приступают к установке оборудования.

Посмотрите видео

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Удачной работы!

Видео – Подключение электроплиты своими руками

Установка Электроплиты Цена — Стоимость в Санкт-Петербурге

• Огромные неказистые кухонные плиты уже практически канули в лету. Ведь им на смену уверенно пришли компактные и удобные в использовании электрические варочные плиты. Они не занимают много места на кухне, являются встраиваемой техникой и будут очень удобны в использовании. Тем более, что многим совсем не нужна духовка и приобретать полноценную и крупную газовую плиту ради готовки только на панели совсем не целесообразно.

  И, вне зависимости от марки и сложности модели электрической плиты, её необходимо правильно установить. Пожалуй, не стоит объяснять причину аккуратности и щепетильности с бытовой техникой.

Небольшая ошибка может привести к самым печальным последствиям, и поломка панели будет ещё меньшей из проблем. Клиенты же никаких трудностей в установке не видят и смело берутся за дело сами. После логичного исследования поломки, они обращаются в сервисные центры, хотя следовало бы это делать сразу после покупки электроплиты, для профессиональной установки. Тем более, что даже гарантия крупных фирм не покрывает такие случаи.

А нужно просто осознавать, что в установке и ремонте электрических плит, как и в установке любой другой бытовой техники не важно, этой или других фирм, существует масса нюансов, а которых человек, никогда не занимавшийся этим, не может знать. Тем более если это касается подключения к электропитанию. А именно из мелочей и будет складываться дальнейшее качество работы техники.

Покупатели, чаще этим «страдают» именно русские клиенты, зачастую пытаются сами произвести и установку и подключение электрической варочной панели, а затем теряют просто уйму свободного времени и лишних денег на ремонт и замену деталей. И проблема даже не в менталитете, а в том, что клиент не осознает всей сложности процесса установки, который таковым со стороны не кажется.

Единственным вариантом является установка кухонной электрической плиты профессионалом своего дела. У нас работают проверенные специалисты, которые зарекомендовали себя как уверенные и опытные мастера.

Существует множество мастерских, которые предлагают свои услуги по установке и ремонту электрических плит. Но они никогда не озвучивают стоимость услуги заранее, а предпочитают «удивить» Вас счетом после выполнения работы.

Несколько слов о самом процессе монтажа:

• После совершения звонка, Ваша заявка немедленно обрабатывается, диспетчер назначает на вызов мастера, который сможет за короткое время добраться до Вас.

• Мастер бесплатно проконсультирует Вас о состоянии техники, а также озвучит примерную стоимость ремонта.

• Специалист начнет работу с Вашей техникой только по Вашему согласию!

Наши преимущества:

• На нашем сайте Вы можете найти подробный прайс на все услуги. Мы же гарантируем Вам, что все цены совпадают с нашим прайсом на сайте, а также после выполнения установки, мастер выпишет Вам гарантийный талон.

• Наша мастерская оказывает все необходимые услуги по установке и подключению электрических плит в Санкт-Петербурге. Если дело касается цены, то мы гарантируем Вам самые демократичные расценки на установку и ремонт электрических плит.

• Наши мастера есть во всех районах города, а это значит, что они доберутся к Вам в кратчайшие сроки и смогут осуществить установку уже в день Вашего обращения.

Установка и подключение электроплит на дому

«А‑Айсберг» — 27 лет вместе с Вами. 5 500 000 выполненных ремонтов.

Купили электроплиту? Осталось только правильно установить и подключить её к электросети! В этом Вам помогут мастера Сервисного Центра «А‑Айсберг» — Вы можете вызвать специалиста на дом по телефону 8 (495) 213-11-90 или через форму на нашем сайте.

Установка электроплиты в день обращения

Выберите удобное место для установки. Затем мастер распакует электроплиту и визуально проверит её на наличие повреждений, которые могут помешать подключению.

Второй этап – выравнивание бытового прибора, начинается уже после подключения и установки на выбранное место. Мастер позиционирует её по уровню с помощью специальных регуляторов на ножках. Обычно это делается ключом, реже вручную. В пределах 5 см по сторонам от корпуса прибора должно оставаться свободное пространство. После того как электроплита будет подключена и выровнена, мастер проведёт тестовый запуск и оформит гарантийный талон.

Подключение и установка электрических плит на дому в Москве занимает от 20 минут до 2 часов. Обычно специалисты справляются с этой задачей за несколько минут!

Подключение электроплиты — надёжно и профессионально

Подключение к сети выполняется между первым и вторым этапом установки. Мастер открывает распределительную коробку, которая находится на задней панели индукционной плиты. Обычно она расположена недалеко от наклейки, на которой изображены возможные схемы подключения.

Инженер подсоединяет кабель к соответствующим контактам. Затем устанавливает крепления для кабеля и закрывает распределительную коробку. Далее индукционную плиту можно включать и использовать по назначению.

Обратите внимание! Для электроплиты необходимо установить специальную розетку. Это можно сделать самостоятельно при наличии минимальных навыков проведения электротехнических работ или доверить монтаж мастеру.

Процесс подключения электроплиты показался вам достаточно простым? Это не совсем так. Для этого необходимо уметь читать простейшие электросхемы и иметь минимальные технические навыки, чтобы подключить кабель к нужным контактам и установить розетку.

Справиться с этими задачами без профессиональных знаний и специальных инструментов очень сложно. Намного проще и безопаснее позвонить в Сервисный Центр «А‑Айсберг» и вызвать мастера. Установка и подключение электроплит на дому – это работа для профессионалов!

Как продлить срок службы электроплиты?

Квалифицированная установка и подключение – гарантия исправной работы электроплиты в течение длительного срока. Главное, соблюдать правила эксплуатации. Внимательно изучите инструкцию, предоставленную производителем, и ознакомьтесь с рекомендациями экспертов нашего Сервисного Центра:

• используйте посуду с ровным дном
• не допускайте попадания жидкости на включенные конфорки
• не включайте плиту на полную мощность, если конфорки пустые
• не ставьте на плиту мокрую посуду
• не храните посуду на плите

При возникновении неисправностей не ремонтируйте технику самостоятельно и не доверяйте ремонт неквалифицированным мастерам! В первом случае крайне высок риск усложнить имеющуюся неисправность. Во втором случае у Вас не получится проверить квалификацию мастера, который только на словах может предоставить гарантию качества выполненного ремонта.

Преимущества и гарантии для наших клиентов

Сервисный Центр «А‑Айсберг» оказывает услуги по установке электроплит отечественного и зарубежного производства. Эту работу выполняют квалифицированные мастера, имеющие специальное образование и опыт работы от 5 лет. Качество оказанных услуг проверяется менеджерами из ОТК.

Предлагаем высокое качество услуг и доступные цены. У вас есть дисконтная карта «А‑Айсберг»? Тогда Вам будет предоставлена скидка на все виды услуг.

На выполненную работу предоставляется гарантия. Мы работаем 7 дней в неделю. Вы можете вызвать инженера на дом в будни, выходные или праздничные дни. Клиентам предоставляется возможность назначить приезд специалиста на удобное время, в том числе и в день обращения. Обслуживаем все районы города.

Вы хотите, чтобы Ваша электроплита работала исправно на протяжении многих лет как новая? Тогда доверьте её установку и подключение квалифицированным специалистам из Сервисного Центра «А‑Айсберг». Позвоните нам прямо сейчас по телефону или оформите заявку на сайте.

Установочная пластина — 2N

Продажи или технический запрос? Позвоните по номеру Axis line & nbsp 1-800-444-2947

Подробнее

Скрыть

Подходит для этих продуктов

Техническое описание (США) — Установочная плита 2N® IP Base

Как установить нестандартную деку

Назовите ли вы его крышкой рамы, подиумом или настилом, настенная пластина «заподлицо» действительно может добавить плавный индивидуальный вид вашему грузовику. В прошлые годы они должны были быть изготовлены на заказ в мастерской по изготовлению изделий, что, как правило, было долгим и утомительным занятием. Теперь, благодаря программе таможни штата Айова, плиты настила можно заказать быстро и легко, и их можно будет установить в течение недели или двух!

ШАГ 1:
Свяжитесь с вашим «Mafia Parts Pro» в 4 State Trucks, чтобы получить форму измерения опорной плиты.

ШАГ 2:
Заполните длину, ширину, высоту, выбор материала и удобства в форме измерения плиты настила, затем отправьте в 4 State Trucks для подписи чертежа ВАШЕГО индивидуального настила.

ШАГ 3:
Подпишите и верните чертеж плиты настила. Тогда, всего через несколько недель, вы будете готовы к установке!

ШАГ 4:
Помимо отсоединения воздуховода 5-го колеса, осторожно сбросьте все давление воздуха и убедитесь, что подушки безопасности кабины полностью спущены, особенно если плита вашей палубы выступает под спальным местом / кабиной.

ШАГ 5:
Снимите утопленный воздушный ящик и / или ящик для хранения, чтобы упростить установку.Балансировка на приводном валу.

ШАГ 6:
Сдвиньте пластину палубы в желаемое место, затем установите на место утопленный воздушный ящик и ящики для хранения.

STEP 7:
Найдите комплект оборудования Iowa Customs и с помощью их «запатентованных монтажных зажимов» прикрепите его к плите настила и равномерно затяните из стороны в сторону.

ШАГ 8:
Установите противоскользящие скобы на плиту деки, чтобы предотвратить смещение плиты деки вперед или назад.

ШАГ 9:
После закрепления и затяжки всего оборудования и проверки отсутствия других очевидных проблем установка завершена.

Теперь наслаждайтесь этим чистым и гладким новым видом !!

Узнайте больше об изготовленных по индивидуальному заказу палубных плитах для вашей большой установки на www. 4statetrucks.com, где находится магазин Chrome Shop Mafia.

— варианты монтажа

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Есть несколько различных способов крепления якорей Power-Pole к вашей лодке. Мы тесно сотрудничаем со всеми основные производители лодок и моторов, чтобы определить лучший вариант крепления для вашей конкретной лодки, конфигурация двигателя и домкрата.

Варианты установки зависят от типа транца вашей лодки.

ВАША ФОРМА ТРАНЦА ОПРЕДЕЛЯЕТ ВАШ ВАРИАНТ МОНТАЖА

Крепление на транец

Все полюса питания анкеры готовы к установке прямо на транец и включают в себя все необходимые установка оборудования. Единственное требование для установки на транце — наличие у вашей модели лодки плоский транец и что у вас будет достаточный доступ изнутри для доступа к гайкам и болтам.Лодки с закругленными или неплоскими транцами, или лодки без достаточного места для транца для монтажа потребуется переходная пластина.

Переходная пластина

Переходные пластины позволяют установить якорь Power-Pole практически на любую лодку без сверления в транец. Лодки с закругленными или неплоскими транцами или лодки без достаточного внутреннего пространства могут требуется переходная пластина.

Предлагаем два типа переходных пластин:

БОКОВОЕ КРЕПЛЕНИЕ

Боковая переходная пластина для крепления использует боковую часть опорной пластины.

ПОДВЕСКА ДВИГАТЕЛЯ

В пластине адаптера крепления двигателя используются болты двигателя для крепления между двигателем и монтажная поверхность.

Наш мастер переходной пластины поможет вам быстро найти правильное решение для вашего судна.

Адаптер Find My

Крепление на понтоне / на палубе

Понтон / Переходные пластины для крепления на палубе позволяют установить анкер Power-Pole практически на любой понтон или квартиру. палубная лодка для лучшего контроля и стабильности, ловите ли вы с друзьями или наслаждаясь семейным отдыхом, припарковавшись у песчаной косы.

Существует несколько вариантов монтажа в зависимости от конфигурации понтона вашей лодки.

Варианты крепления на понтон и палубу

Байдарка и SUP

Якорь Power-Pole Micro идеально подходит для каяков и досок для серфинга. Несколько производители заключили с нами партнерские отношения и теперь предлагают несколько продуктов с прямым интеграция якоря Micro. Есть несколько, которые также предлагают переходные пластины для размещения якорь Power-Pole Micro.

Подробнее

Руководство по установке крепления для номерного знака Platypus

1. Пальцем или пластиковым инструментом снимите крышку буксирной проушины на переднем бампере.

Полностью снимите крышку и храните ее в надежном месте.

2. Установите буксирную шпильку в приемник буксирной проушины.

Мы намеренно обрабатываем их немного завышенными, поэтому, если кажется, что он не хочет входить, просто возьмите на его конец розетку и вбейте ее.Шпильки изготовлены из алюминия, который намного мягче материала ствольной коробки буксирной проушины, поэтому они не повредят ваш автомобиль.

3. Проверьте зазор и установите заднюю пластину.

Прижмите заднюю пластину к шпильке так, чтобы отверстия были выровнены. На некоторых автомобилях задняя пластина будет касаться бампера, если вы устанавливаете его без предварительной регулировки угла монтажного выступа.

• Чтобы отрегулировать язычок, закрутите болт пластины на несколько оборотов и, используя рычаг транспортного средства, слегка согните его.Будьте осторожны во время этого процесса, чтобы не поцарапать бампер. Мы рекомендуем всегда держать пальцы за пластиной, чтобы она не касалась бампера.

Удерживая пластину в желаемом положении, затягивайте болт пластины с помощью торцевого ключа на 15 мм. Если в вашем автомобиле используется буксировочная шпилька с левой резьбой, вы можете использовать гаечный ключ на буксировочной шпильке, чтобы удерживать ее в затяжке, пока вы затягиваете болт пластины. Этот болт должен быть плотно затянут, чтобы пластина не расшаталась или не вращалась, почти так же сильно, как вы можете получить его с помощью стандартного торцевого ключа.

4. Установите номерной знак с помощью четырех прилагаемых винтов с полукруглой головкой.

5. Если в вашей машине есть парктроник, может потребоваться некоторая регулировка пластины, чтобы крепление не смещало их. Если они срабатывают, вы можете отрегулировать угол наклона пластины по горизонтали, взяв ее с обеих сторон и наклонив вправо или влево. Обычно это метод проб и ошибок.Мы начнем с пластины полностью в одну сторону и сделаем небольшие корректировки, пока датчики не перестанут срабатывать на креплении. Если вы не можете заставить его работать

Удлинители

Некоторые автомобильные крепления поставляются с удлинителем:

Мы используем эту часть, чтобы получить дополнительный контроль над расположением задней панели. Он устанавливается между буксирной шпилькой и задней пластиной. Назначение удлинителя — поставить пластину в лучшее положение, чтобы избежать срабатывания парктроника.Сообщите нам, если у вас возникнут вопросы по этой части.

Aootf Передний кронштейн номерного знака — Универсальный комплект для монтажа номерного знака на переднем бампере, Адаптер держателя автомобильной бирки и крышка из черного алюминия, болт с противоугонным стопорным винтом, крышки, Для грузового автомобиля с прицепом в США: Автомобильный

Купил его для E90 335xi 2008 года и будет рассматривать этот обзор как применимый к другим 3-м сериям с тем же типом кузова (E90, E92, E93) и модельным годом (2007, 2008, 2009, 2020, 2011 — вероятно, больше).

Первое — товар прибыл гнутым. Плохо выдержал доставку в пузырчатом конверте. Ничего особенного, но раздражает, так как если что-то настолько простое, как эта пластина, однажды согнется, практически невозможно снова вернуть его в плоское состояние. Проницательный читатель сказал бы, подождите, это рекламируется как рамка номерного знака из углеродного волокна, как она оказалась гнутой при доставке? Потому что ЭТО НЕ ПОКРЫТИЕ С ЛИЦЕНЗИОННОЙ ТАБЛИЧКОЙ ИЗ УГЛЕРОДНОГО ВОЛОКНА. Я дважды проверил этикетку продукта, и она вводит в заблуждение. Если вы прочтете детали в списке, там написано: «Рамка номерного знака в стиле углеродного волокна, алюминиевая рамка номерного знака, защищенная водо- и солнечно-устойчивой пленкой из углеродного волокна» ниже, и одна фотография действительно говорит, что это алюминиевая рамка.Тем не менее, я нахожу эту слегка обманчивую рекламу, но правда там, если вы присмотритесь (но, кто действительно делает что-то вроде этого?)

Далее рекламируется комплект, в котором содержится несколько наборов винтов (по крайней мере, на картинках), но это не так. Он поставляется только с 6, 2 для монтажного кронштейна и 4 для номерного знака. Для винтов для пластин требуется головка Torx, которую они предоставляют, но если вы ее потеряете или у вас нет другой отвертки Torx, удачи вам, убрав пластину в дороге.Я бы предпочел обычный винт с головкой Philips.

Последняя подходит. Было очень-очень трудно попасть в машину. Если бы у меня не хватило терпения и возможности для установки пластины / кронштейна, она бы не подошла. Практически невозможно работать с зарегистрированным в Калифорнии номерным знаком. Не уверен, что в штатах будут производить пластины с разным расположением отверстий (это кажется немного смешным), так почему это сделано с такой плохой посадкой? Я видел, как это упоминалось в предыдущих обзорах, решил, что смогу с этим справиться, и мне нужно что-то на следующий день, иначе для меня это было бы пропуском.Установив его сам, я не одобряю этого и не рекомендую.

В целом, с одной из этих проблем можно было бы справиться. Все трое? Извините, это неприемлемо. В других обзорах говорилось, что вы получаете то, за что платите, в этом случае, я думаю, вы действительно получаете меньше. Тратьте свои кровно заработанные деньги в другом месте.

D-REF Монтажная усиливающая пластина для настенных ЖК-дисплеев DW630W и DW395W Mo — Oceanpointe Distributors Corporation

DREF Монтажная усиливающая пластина для настенных кронштейнов для мониторов с длинным вылетом CUZZI (SKUDREF)

Обычная цена 79 $.00
Цена продажи: $ 65.00 + $ 15.00 Наземная доставка FedEx

Эта пластина рекомендуется при установке кронштейнов для ЖК-мониторов CUZZI DW630W или DW395W на полые стены. Вышеупомянутые кронштейны включают в себя только крепеж для деревянных или бетонных стен, поскольку крепежные элементы будут отличаться в случае установки кронштейнов на полые стены, в основном в зависимости от толщины и прочности вашей полой стены.

Эта пластина увеличивает размер основания, а также обеспечивает дополнительные точки крепления.Он также создает точки крепления точно посередине основания руки, чтобы также захватить шпильку посередине. Стандартные шпильки недостаточно широки, чтобы можно было закрепить на шпильке обе стороны основания.

При установке монитора или кронштейна для телевизора на вертикальной поверхности эта поверхность должна быть очень прочной и компактной, чтобы надежно удерживать крепежные детали. Бетонные стены и деревянные или металлические стойки — идеальные точки крепления.

В случае с полыми стенками , если стена недостаточно прочна , даже если крепежные детали есть, кусок самой стены может полностью отломиться вместе с основанием, прикрепленным к нему, из-за прижимного усилия. создается весом монитора на противоположной стороне руки, когда он полностью вытянут.

Огромная монтажная усиливающая пластина D-REF увеличивает размер основания, одновременно обеспечивая гораздо больше точек крепления. Это позволяет правильно захватить стойку (посередине), а также добавить больше точек крепления в гипсокартон вокруг стоек с помощью соответствующих креплений для полых стен.

Даже при установке на бетонную стену или другую компактную стену эта армирующая пластина облегчит и дополнительно обезопасит установку. Эта пластина снижает нисходящее напряжение от основания к стене, создаваемое длительным перемещением рычага при полном выдвижении, за счет увеличения вертикального следа.

При установке: установить пластину на стену, в идеале стараясь зацепиться за стойку. если стойки нет, установите как можно больше металлических анкеров для пустотелых стен. Затем просто прикрепите основание к пластине с помощью болтов с внутренним шестигранником в резьбовых отверстиях («A»), которые совпадают с отверстиями на основании кронштейнов ЖК-дисплея. На пластине имеется множество отверстий под основанием кронштейна ЖК-дисплея и за его пределами, чтобы лучше распределять силу, прилагаемую к каждой застежке.

Отверстия в центральной части предназначены для крепления к шпильке.Те, что «прячутся» под исходной базой, утоплены.

Профессиональный установщик выберет отверстия, которые лучше подходят для конкретных условий установки.

D-REF Монтажная усиливающая пластина Pdf скачать

Выбор крепежа для крепления этой арматурной основы к стене будет зависеть от типа стены и условий.

ВАЖНО: установка всех наших креплений для ЖК-дисплеев должна выполняться профессионалом.

По всем вопросам обращайтесь к нам по тел: (321) 303-9598

Погрузочная плита док-станции

| MINER Corporation

Эффективность и безопасность зоны погрузочной платформы вашего предприятия зависят от пригодности, качества и состояния оборудования погрузочной платформы, которое у вас есть.Сюда входят погрузочная платформа, доска и системы выравнивания. Хотя эти простые активы легко упустить из виду, они абсолютно критичны — отказ может привести к опасности для ваших сотрудников или, по крайней мере, к дорогостоящим простоям для вашей цепочки поставок.

Используя MINER в качестве партнера по производственным объектам, вы можете оптимизировать все аспекты использования погрузочной платформы док-станции. Это означает:

Правильно обслуживаемые системы погрузочных платформ указывают путь к безопасным и эффективным операциям по погрузке и разгрузке.Это означает, что вам следует как можно скорее проверить и потенциально обновить эти активы.

Варианты погрузочной платформы

Плиты погрузочного дока являются стандартным оборудованием на складах и объектах распределительного центра, обеспечивая мост между кромкой погрузочного дока и платформой грузовика или прицепа. Обеспечение того, чтобы у вас были не просто эти активы, а их соответствие вашим целям, является важным элементом в контрольном списке любого владельца учреждения. Пора задать себе несколько вопросов:

• Достаточно ли этой погрузочной плиты для моих нужд ?: Размер и вес стальной погрузочной плиты, используемой в доке, должны отражать предполагаемое использование актива. Будут ли люди передвигаться пешком или будут ездить на вилочных погрузчиках? Насколько тяжелые грузы будут нести? Подходит ли пластина по размеру, чтобы служить мостом между дверью погрузочного дока и кузовами грузовика? На объектах, переоборудованных из торговых помещений в складские помещения, особенно вероятно, будет недостаточно оборудования для логистических операций.
• Сколько лет плите погрузочной платформы и каково ее состояние ?: Хорошее обслуживание и уход за объектом означает наблюдение за каждым активом в здании.Когда есть четкие и часто обновляемые данные о погрузочно-разгрузочном оборудовании дока, легче планировать профилактическое обслуживание и предотвращать простои. Хотя погрузочная платформа представляет собой простую машину без движущихся частей, она по-прежнему подвержена износу и не освобождается от проверок.
• Может ли механический перегрузочный док-выравниватель быть более подходящим ?: Если ваше предприятие стремится ускорить операции цепочки поставок, возможно, пришло время инвестировать в перегрузочный док-выравниватель вместо плиты. Это сокращает потребность в ручном труде, особенно если вы выбираете перегрузочный перегрузочный мост с гидравлическим или механическим приводом. Сегодняшние системы выравнивания перегрузочных мостов с вертикальной загрузкой занимают меньше места, чем традиционные выравниватели карьеров, и позволяют дверцам перегрузочного дока плотно закрываться и герметично закрываться, что позволяет им работать в самых разных ситуациях.

Есть еще один элемент конструкции погрузочной платформы, который следует рассматривать отдельно, потому что он наиболее важен: безопасность сотрудников. Учитывая, что рабочие проезжают через погрузочные платформы каждый день, иногда несут тяжелые грузы или работают с механическими вилочными погрузчиками, легко увидеть, как нехватка оборудования или отказ оборудования могут привести к несчастному случаю.

Предохранительная плита погрузочной платформы

Безопасность погрузочной платформы для дока основана на тех же передовых методах, что и при выборе оборудования для погрузочной платформы: вы должны убедиться, что активы соответствуют своему назначению и содержатся в хорошем состоянии. Повышение осведомленности о безопасности и сокращение числа несчастных случаев на погрузочной платформе, которых можно избежать, являются главными приоритетами при эксплуатации склада, а создание безопасной среды зависит от содержания каждого элемента оборудования.

Управление по охране труда и технике безопасности поддерживает правила, касающиеся безопасности погрузочной платформы, как часть своего руководства по безопасности эксплуатации вилочного погрузчика.В дополнение к указанию безопасных методов погрузки и разгрузки, улучшенные директивы OSHA включают некоторые требования к оборудованию, такие как:

• Использование удерживающих систем транспортного средства: Каждый грузовик, подъезжающий к погрузочной платформе, должен удерживаться на месте с помощью специального оборудования. Хотя колодки для колес минимальны, многие погрузочные платформы модернизируются до удерживающих систем для грузовиков, интегрированных непосредственно в погрузочную площадку для большей безопасности. Полуприцепам, загруженным или разгруженным без грузовиков, также могут потребоваться домкраты для уравновешивания их веса.
• Безопасные способы подъема погрузочных платформ док-станции: Если сотрудники перемещают погрузочные плиты и доски док-станции на место вручную вместо развертывания механических погрузочных платформ, эти плиты должны иметь ручки или другие поручни, чтобы их можно было легко поднимать и переносить. .
• Достаточно якорей для погрузки плит дока: Установка плиты или доски погрузочного дока на место должна выполняться осторожно, и персонал должен иметь доступ к оборудованию, чтобы предотвратить скольжение активов, когда люди или вилочные погрузчики перемещаются по ним.

В дополнение к обеспечению того, чтобы оборудование погрузочной платформы соответствовало высоким стандартам, руководители предприятия должны убедиться, что они надлежащим образом обучили каждого сотрудника лучшим практикам, связанным с их ролями. Операционная ошибка может подорвать даже самые лучшие активы.

Техническое обслуживание и ремонт погрузочных плит дока

Область погрузочной платформы лучше всего, когда она защищена комплексной стратегией профилактического обслуживания. Включая результаты регулярных опросов, вы можете гарантировать, что к активам относятся с достаточным вниманием и заботой, чтобы поддерживать их в отличном состоянии.

Отказ одной плиты перегрузочного дока может привести к серьезным травмам, что дает понять, что это оборудование должно быть частью вашей стратегии технического обслуживания наряду с более сложными и механическими активами. Пока погрузочные платформы и уравнительные платформы остаются в рабочем состоянии, они являются ключевыми факторами безопасной и быстрой погрузки и разгрузки; работа не может продолжаться без них.

В случае простоя актива ваша стратегия технического обслуживания должна включать возможность аварийного ремонта.Работая с MINER, вы получаете доступ к обученным, опытным специалистам для быстрого и полного решения проблем с погрузочно-разгрузочным оборудованием.
