Установка плит перекрытия на кирпичную стену: Укладка плит перекрытия на кирпичную стену

Укладка плит перекрытия на кирпичную стену в доме, анкеровка и установка

Строительные работы по возведению дома включает в себя много нюансов, которые неведомы не опытным мастерам. Один из таких моментов – перекрытия, которые представляют собой важную технологию, которая скажется на срок службы здания. Это заставляет заниматься этим вопросом особенно тщательно. Начать стоит с ознакомления с возможными последствиями ошибок на этом этапе.

Содержание статьи

• 1 Узел перекрытия
  • 1.1 Материалы, используемые в качестве перекрытия
• 2 Узел опоры плит
• 3 Рекомендации
• 4 Перекрытие из многопустотных плит
• 5 Утепление
• 6 Крепеж перекрытий
• 7 Выводы
  • 7.1 Похожие статьи

Узел перекрытия

Место опоры плит перекрытия на стену из кирпича – зона пересечения перпендикулярных плоскостей. При строительстве индивидуального дома люди делают этот узел разными способами. Далеко не всегда выбор метода соединения является правильным и надежным. Не сталкиваться со страшными последствиями (дорогой ремонт или реконструкция) неверных решений можно только путем кропотливой проработки этого вопроса заранее.

Материалы, используемые в качестве перекрытия

Плита из железобетона – самый надежный строительный материал, который применяется для целей создания перекрытия. Существуют определенные различия в процессе их изготовления, которые связаны с их структурой:

1. Бетон с ячейками.
2. Сборно-монолитная (самая распространенная).
3. Из тяжелых бетонов (его можно отнести и к другим категориям, потому что этот компонент имеется и в других изделиях).
4. Многопустотная.

Перечисленные структуры перекрытий зданий из кирпича применяются в конкретных условиях, зависящие от проекта дома, расчетной нагрузки и ширины пролета.

Их можно сгруппировать в две категории:

1. Перекрытия между этажами в доме из кирпича, которые применяются для зданий с несколькими уровнями. Устанавливаются в проем несущей стены на особую подкладку для обеспечения хорошего крепления. Особое значение стоит уделить ширине наложения плит перекрытия на стену.
2. Чердачный тип не рассчитан на большие нагрузки, поэтому устанавливается в проем стены без подкладок.

Мастерам, которые планируют строить дом в несколько этажей самостоятельно, рекомендуется остановить выбор на перекрытие из сборных железобетонных плит. У них высочайшая прочность и несущая способность, а также упрощенная укладка.

У перекрытия есть еще функция тепло- и звукоизоляции. В приведенном случае нужно применять теплоизоляцию со стороны чердака и в местах стыка со стеной. Но это в том случае, когда существуют теплопотери через кровлю.

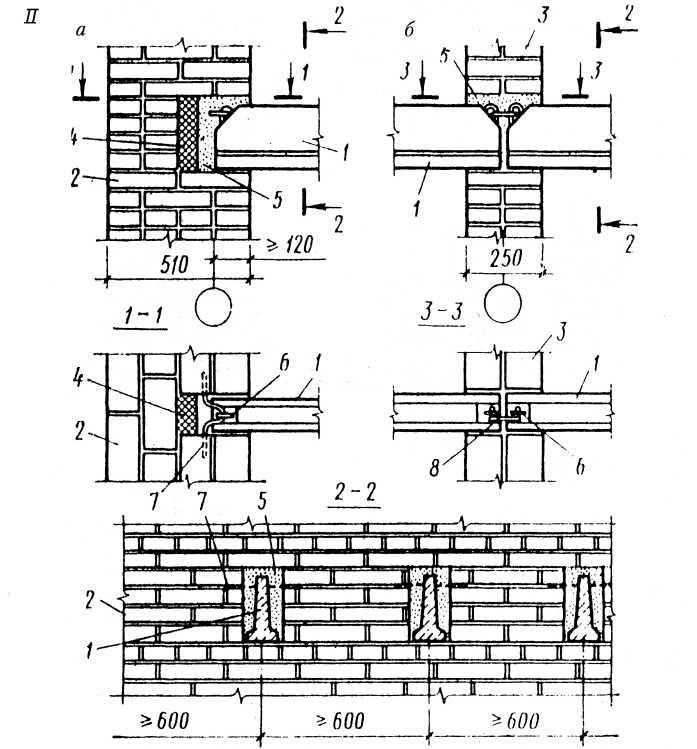

Узел опоры плит

Для того, чтобы сделать перекрытие, способное нести большую нагрузку, недостаточно выбрать прочную плиту. Нужен деликатный подход к этому узлу. Необходимо грамотно провести расчеты с учетом того, что перегородки не могут служить опорой.

Любой материал для стройки обладает маркировкой, указывающей на параметры изделия (устойчивость к землетрясениям, несущая способность и прочие). Относится это не только к плитам из железобетона. Кирпичи, применяемые для строительства, также должны соответствовать вашим требованиям. Небольшой пример: многоэтажный дом не стоит строить из двойного силикатного кирпича с маркой М150.

Обязательно сверяйте проект и используемые материалы на соответствие требованиям ГОСТа 956-91. При обнаруженном несоответствии могут быть проблемы с разрешительной документацией.

Рекомендации

Следует четко для себя уяснить, что узел перекрытия – важный элемент с момента проектирования до завершения строительства. Вдобавок к этому, стоит обратить внимание на еще один существенный момент, связанный с перекрытием – место опоры кирпичной стены на фундамент:

1. Он должен быть надежен и рассчитан на большое давление. Стоит избегать слабых мест, в которых основание дома может значительно осесть. От этого перекрытие может искривиться.
2. Фундамент должен иметь ширину больше, чем кладка из кирпича. Иначе последует изменение формы несущих стен вследствие ослабления кладочного раствора.
3. Толщина плиты перекрытия и кирпичной стены должны соответствовать друг другу. Это работает только в случае с качественным кирпичом, изготовленном по ГОСТу.

Перекрытие из многопустотных плит

Перекрытие представляет собой систему из плит и пола, который находится на них. Многопустотные плиты заводского изготовления имеют длину от 240 до 720 см и ширину от 100 до 180 см. Толщина составляет 22 см. Поперечная форма пустот может быть разная: круг, овал или многогранник. Наибольшее распространение получили круглые.

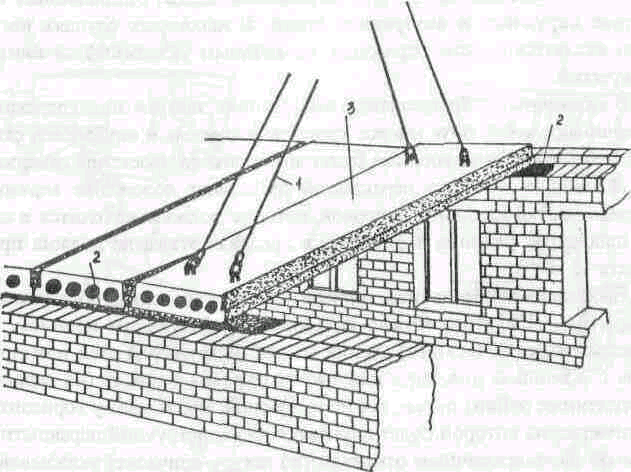

Укладка плит производится следующим образом: они должны опираться обоими сторонами на несущие стены через слой цементного раствора. На стену из кирпича они должны опираться на глубину от 9 до 12 см.

Утепление

Перекрытие из сборных железобетонных плит нуждается в утеплении в случае, когда оно подвальное или чердачное. Сначала заполняют соединительные швы и другие неровности. Они возникают вследствие выравнивания плит по нижней плоскости, которая будет служить потолком. Работы ведут раствором из цемента и песка.

Когда цемент высохнет, плиты покрывают пароизоляцией с необходимым нахлестом, у которой проклеивают все стыки. На пленку укладывают выбранный утеплитель. Толщина слоя должна быть установлена при теплотехническом расчете.

Пароизоляционную пленку стоит использовать только в случае с минеральными утеплителями. Если же используется утеплитель из полимера, такого как эск-трузионный пенополистирол, то обходятся без паро- и гидроизоляции. Эта способность обусловлена особой структурой, напоминающей закрытые ячейки. Стоимость такого вида утеплителей выше, чем минеральных, но этот недостаток отчасти компенсируется тем, что отпадает необходимость приобретения и установки пленок.

Когда толщины плит утеплителя не достаточно, то их укладку производят в два слоя. Швы располагают в разных местах. По утеплителю выполняют стяжку пола цементно-песчаным раствором. Ее армируют сеткой с ячеей 100×100 мм. Поверх стяжки уже монтируют любое напольное покрытие.

Можно воспользоваться особыми утеплителями: пенополиуретаном и целлюлозным утеплителем. Их напыляют на поверхность под давлением, что позволяет заполнить все неровности без швов.

Крепеж перекрытий

Анкеровка плит перекрытий применяется с целью усилить конструкцию, сделать ее прочнее и уменьшить риск искривления. Этот этап сложно выполнить собственноручно и вам может потребоваться помощь специалистов. Стоимость работ может показаться завышенной, но это не то, на чем стоит экономить.

В этом деле есть одна хитрость – расстояние между анкерами можно увеличить, расположив их через плиту, но не более трех метров. Анкерами скрепляются и плиты друг с другом. Анкеровка – один из наиболее ответственных этапов в монтаже перекрытий. Анкеровка вкупе с залитыми цементом стыками образуют ребра жесткости для здания.

Выводы

Кроме грамотно составленного проекта и качественных материалов важна еще последовательность и добросовестность выполнения работ. Это скажется на результате строительства. Мало четко и правильно положить перекрытие. Следует с самого начала возводить здание с умом:

1. Правильно залить фундамент.
2. Дождаться высыхания бетона.
3. Кирпичную кладку вести с минимальным швом, согласно инструкции.

Это реально сделать своими руками. Но если есть сомнения в своих силах, то можно поручить это мастерам строительного дела.

Похожие статьи

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

1.
   Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
   плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
2. ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
3. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
   безбалочные – гладкие, подходят в качестве потолочных;
4. кесонные – ячеистые, применяются в промышленности;
5. ребристые – имеют выемку и ребра, подходят для высотного строительства.
6. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
   ПК (круглопустотные) с толщиной 220 мм;
7. ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
8. ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
9. НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
10. НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:

1. Способны выдерживать внушительные нагрузки.
2. Делаются из высокопрочного бетона по новейшим современным разработкам.
3. Морозоустойчивый и противопожарный материал.
4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
5. Обладает прочностью и долговечностью.
6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
7. Пористые материалы создают дополнительный барьер при перепадах температур.
8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

1.
   ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.
2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Рекомендации

Планируя сооружение перекрытия, подберите панели по размерам и конструкции. Обязательно разработайте план плит перекрытия, облегчающий их установку. При монтаже изделий не опирайте их на внутренние перегородки из пеноблоков. При несовпадении размеров плит габаритам коробки подберите размеры керамзитоблока для заделки свободного пространства. При использовании панелей для сборного основания потребуется гидроизоляция под фундаментную плиту. Проанализируйте, собираясь возвести плитный фундамент, плюсы и минусы. Рекомендации профессионалов помогут избежать ошибок.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

• длины готового ЖБ-изделия,
• массы пролета,
• присутствия теплоизоляции,
• толщины стены,
• облицовки,
• действующей или предположительной нагрузки,
• сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

• до 4 м – 71 мм;
• больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Формирование люка

Зачастую нужно сформировать люк перекрытия подходящего размера. Чтобы не испортить его, нужно тщательно следить за формированием отверстия в нем.

• На плиту вначале следует нанести разметку, а также с помощью болгарки надрезы
• С помощью автогена разрезается арматура
• Нижняя часть пробивается

До начала монтажных работ необходимо обязательно провести комплекс подготовительных мероприятий, которые обеспечат надежность фундамента. А как сделать фундамент под газобетонный дом, мы писали в этой статье

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

1.
   Делают разметку требуемой панели.
2. Подкладывают подложку, которая защитит бетон от сколов.
3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
4. Пробивают ломом часть плиточной конструкции снизу.
5. Перерезают арматуру диском по металлу.
6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

• крепежные анкера,
• лом,
• кувалда,
• болгарка с разными дисками,
• строительный уровень,
• отвес,
• сантиметр,
• крепкие веревки (такелаж),
• мастерки (кельма),
• забутовочные кирпичи,
• приспособления для опалубки (монолитные плиты),
• раствор бетона,
• ведра,
• перфоратор,
• гипсовый состав,
• теплоизолятор,
• уголки,
• швеллеры,
• арматура,
• автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.

Монтаж плит перекрытия на кирпичную стену — в видео:

Что предпринять, если не получилось равномерно разложить панели

Учитывая значительную массу панелей и увеличенные габаритные размеры, сложно обеспечить стабильность зазоров между плитами и их равномерную укладку на опорную поверхность. Кроме того, часто размеры помещения не соответствуют габаритам плит, и, в результате, образуется открытый участок. В сложившейся ситуации следует забетонировать свободное пространство.

Порядок действий:

1. Закрепите щиты опалубки на нижней плоскости плит.
2. Уложите арматурную решетку.
3. Залейте бетонный раствор.
4. Небольшие щели заделайте цементной смесью.

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

1.
   Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.
2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
4. Приготовить бетонный раствор.
5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Видео описание

Предлагаем посмотреть следующее видео, которое поможет детально разобраться с порядком формирования люка, ведущего в подвал частного дома:

При разрезании армирующих элементов болгаркой следует действовать с особой осторожностью. Геометрический параметры и характеристики используемого инструмента могут стать причиной зажатия болгарки между выступающими частями арматуры

Такое явление может стать причиной травмирования монтажника. При отсутствии автогена на кувалде делается небольшой разрез, а затем по месту реза ударяют кувалдой.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Перекрытие фундамента

Перед тем как положить перекрытия, поверхность фундамента необходимо выровнять. Перед тем как перекрыть фундамент здания плитами, обязательно убедитесь в том, что все углы основания располагаются на одной горизонтальной ровной плоскости. Чтобы проверить фундамент на ровность, можно использовать уровень. Фундамент выравнивается цементным раствором.

Подготовка постели: слой цемента заливают на предварительно уложенную на фундамент арматурную сетку.

Также необходимо правильно подготовить фундамент для перекрытия. Следующий этап – подготовка так называемой постели, слоя цементно-песчаного раствора высотой 20-50 мм.

Сначала локально на фундамент можно уложить кладочную арматурную сетку, после чего на нее быстро залить слой цемента требуемой высоты. Удобнее всего будет залить и выровнять постель с помощью пары деревянных брусков. Их укладывают по наружным сторонам стены и убирают непосредственно перед тем, как собираются перекрыть фундамент.

Установка тонкого кирпичного пола | Royal Thin Brick

1 — Выберите место для установки

Начните с выбора места, где вы собираетесь установить Royal Thin Brick®. Благодаря низкой поглощающей способности (стекловидное тело), ​​Royal Thin Brick можно использовать как внутри помещений, так и снаружи.

Royal Thin Brick укладывается так же, как и плитка, с использованием методов набора плитки.

Кирпичи должны быть установлены на чистую плоскую основу из соответствующего материала.

При наружной установке на бетон может потребоваться изоляция трещин и/или гидроизоляционная мембрана. Бетон также должен быть без больших трещин, ровным, без краски или других загрязнений, затвердевшим и достаточно толстым, чтобы выдержать вашу установку.

Для получения подробной информации об укладке напольной плитки обратитесь к производителю клеевого раствора, производителю подложки и обратитесь к Справочнику Совета по плитке Северной Америки.

Всегда обращайтесь в местное здание, чтобы убедиться, что все материалы соответствуют нормам и требованиям.

Примечание. Некоторые области укладки лучше доверить профессиональному укладчику плитки.

2 — Определите необходимое количество кирпича

Определите, сколько кирпичей вам понадобится для вашего проекта. Каждая коробка Royal Thin Brick содержит примерно 6,5 кв. футов кирпичей.

Для укладки кирпичей вам потребуется следующее:

меловая леска

распорки для плитки (3/8 дюйма)

сверхмощная дрель (для смешивания материала)

насадка для перемешивания дрели

плиточные губки

Thinset

Grout

Bucket (S)

Нейлоновые скраб -прокладки

Терри.0003

терка для затирки

малый шпатель

3 — Направляющие для укладки

Найдите центр пола и разметьте направляющую с помощью меловой линии. Прежде чем приступить к укладке кирпичей, важно определиться с шаблоном и разрезами. Понимание того, как ваша установка будет выглядеть в каждой конечной точке, и внесение корректировок перед началом улучшит установку. После того, как вы определитесь, начертите сетку с помощью меловой линии.

Примечание. Укладка плитки должна быть спроектирована так, чтобы допускать некоторое перемещение окружающих материалов. Этого можно добиться с помощью правильных методов монтажа, включая использование компенсаторов (где это применимо). Обратитесь к специалисту по плитке за помощью в определении того, что лучше всего подойдет для вашей установки.

4 — Вырезать кирпичи

Вам понадобится мокрая пила, чтобы сделать необходимые разрезы для вашего рисунка. Показанная выше пила является пилой промышленного класса. Вы можете использовать плиткорез меньшего размера или мощные плиткорезы, если они способны резать толстый/плотный материал.

В этот момент вы можете захотеть вырезать все детали для укладки, чтобы можно было «сухую укладку» пола. Другой вариант — делать разрезы по мере продвижения. Выбранный вами вариант может зависеть от размера установки

5- Разбавитель Mix

Разбавитель Mix в соответствии с рекомендациями производителя. Различные типы тонкой сетки используются для различных применений, в том числе на открытом воздухе. Проконсультируйтесь с изготовителем набора для подбора подходящего набора для вашей работы. Смешайте только достаточное количество разбавителя, которое вы можете легко использовать, прежде чем оно начнет затвердевать. Сначала смешивайте небольшие порции, пока не увидите, сколько можно использовать за один раз.

6 — Нанесите раствор Thinset

Начните наносить раствор с помощью зубчатого шпателя 3/8 дюйма. Распределите смесь, удерживая зубчатый шпатель, под углом 45º к полу. Работайте на небольшом участке, насколько сможете, чтобы начать установку кирпичей. Начните наносить разбавитель с помощью зубчатого шпателя 3/8 дюйма. Распределите смесь, удерживая зубчатый шпатель, под углом 45º к полу. Работайте на небольшом участке, насколько сможете, чтобы начать установку кирпичей.

7- Обратная сторона Масло (при необходимости)

Кирпичи должны быть на 100% покрыты раствором при вдавливании в него. Если вы чувствуете, что не получаете полного покрытия кирпичей, вы можете смазать их маслом, прежде чем вдавливать в раствор. №

Примечание: При смазывании кирпичей с тыльной стороны нанесите тонкий равномерный слой небольшим шпателем. Важно, чтобы кирпичи равномерно вдавливались в раствор и не образовывали выступов и впадин. Также следите за тем, чтобы на кирпиче не было слишком много раствора, чтобы раствор заполнил швы, когда вы нажимаете на них.

8 — Плотно вдавите кирпичи в тонкую кладку

На рисунках выше показано, как кирпичи выглядят вставленными в тонкую кладку. Обратите внимание на использование прокладок для плитки. Распорки можно снимать как во время работы, так и по ее окончании.

9 — Вакуумный пол

После того, как пол уложен и распорки удалены, рекомендуется пропылесосить всю пыль и мусор перед затиркой. Поскольку Royal Thin Bricks подвергаются галтовке, они выходят из картонных коробок пыльными. Пропылесосить кирпичи поможет предотвратить попадание любых загрязнений в цементный раствор.

Примечание. На этом этапе вы можете загерметизировать пол с помощью проникающего герметика на водной основе или усилителя кирпича. Этот шаг облегчит очистку и оставит меньше раствора на поверхности кирпича. Не используйте герметик поверхностного типа.

Если наличие избытка затирки на поверхности является частью желаемого внешнего вида, вы можете пропустить герметизацию.

10 — Заплавленная поверхность

На этом изображении показано, как будет выглядеть пол с оставленным на поверхности раствором. Даже при использовании герметика после очистки в текстуре кирпичей, прорезанных проволокой, останется некоторое количество раствора. Это может придать кирпичам характер и украсить пол, но важно выбрать цвет затирки, который вас устроит.

11 — Смешайте затирку

Смешайте затирку с песком по вашему выбору. Используйте тот же затирочный раствор, что и для плитки. Следуйте инструкциям производителя при замешивании раствора.

Примечание. Тщательно выбирайте цвет затирки, поскольку разные цвета затирки могут изменить внешний вид пола.

12 — Нанесение раствора на пол

Начните нанесение раствора на пол. Начните с небольшого количества, пока не увидите, с каким количеством легко работать.

13 — Нанесение раствора и заполнение швов

Используйте затирочный инструмент и распределите раствор в швы, убедившись, что швы полностью заполнены раствором. Нанесите весь раствор, который вы зачерпнули, на швы, затем возьмите больше раствора и повторяйте процесс, пока весь пол не будет залит.

Примечание. Если ваш пол большой, вам, возможно, придется работать по частям, заливая раствор и очищая участок за раз, чтобы предотвратить затвердевание раствора, прежде чем вы сможете его очистить.

14 — Очистка губкой

Начните мыть пол влажной губкой для плитки. Отожмите губку в чистом ведре с водой по мере ее загрязнения. Позаботьтесь о том, чтобы использовать чистые губки и чистую воду во время работы и следуйте инструкциям по очистке от производителей затирки.

После нескольких очисток сквозь цементный раствор будут видны кирпичи. Эта точка «легкого тумана» является хорошим местом для остановки, потому что чрезмерная очистка может привести к тому, что из швов будет вытянуто слишком много раствора.

15 — Окончательная очистка

Как только затирка начнет затвердевать, следуя инструкциям производителя затирки, вы можете дополнительно очистить кирпичи махровым полотенцем.

Когда затирка полностью затвердеет, вы можете удалить оставшуюся дымку с помощью средства для удаления дымки затирки и нейлоновой щетки или нейлоновой губки. Именно в это время вы можете покрыть свой пол проникающим герметиком или усилителем кирпича, чтобы защитить и улучшить красоту вашего пола.

Тонкий кирпич также можно укладывать на вертикальную поверхность, например на стену или фартук. Кликните сюда, чтобы узнать больше.

Как установить камень или кирпич на существующую бетонную подушку | Домой Руководства

Автор: Джуди Килпатрик Обновлено 21 июня 2022 г.

Из бетона можно сделать исправный внутренний дворик, дорожку или подъездную дорожку, но с камнями и кирпичом вы можете добавить цвет и дизайн для эстетически приятного элемента жесткого ландшафта. Если ваш бетон в хорошем состоянии, без пропущенных кусков или вздымающихся трещин, установка камня или кирпича требует минимальных навыков и времени. Кирпичи и камни для мощения бывают разной глубины, при этом небольшая глубина обычно лучше всего подходит для бетонных плит. Если вы используете камень, выбирайте камни одинаковой глубины. Имейте в виду, что определенные узоры из кирпичей, такие как елочка, требуют больше резки и создают больше отходов, поэтому приобретите дополнительные кирпичи.

Укладка кирпичей

1. 1.

   Уложите кирпичи вокруг внешних краев бетонной плиты узкими сторонами наружу. Эти наружные кирпичи, называемые солдатскими рядами, создают прочный каркас для внутренней брусчатки, говорит домовладелец Today. Оставьте 1/8-дюймовое пространство между асфальтоукладчиками.

2. 2.

   Возьмите кирпич в одном из солдатских рядов и нанесите четыре точки кладочного клея размером с пенни на нижнюю сторону кирпича. Замените кирпич. Не прижимайте кирпич к бетону, так как неглубокое пространство под кирпичами способствует проникновению влаги и расширению в жаркие дни. Продолжайте этот процесс для каждого кирпича в рядах солдат.

3. 3.

   Периодически проверяйте свою работу строительным уровнем, чтобы убедиться, что кирпичи выровнены.

4. 4.

   Вырежьте листы войлока, чтобы они поместились внутри солдатских рядов кирпичей.

5. 5.

   Войлок уложить внутрь кирпичных солдатских рядов в горизонтальном направлении. Не перекрывайте швы. Положите второй слой войлока вертикально внутри кирпичной рамы, не перекрывая швы второго слоя.

6. 6.

   Выполните узор из кубиков внутри рамки и поверх войлока, начиная с самого видимого угла рамки. Оставьте 1/8-дюймовое пространство со всех сторон каждого кирпича.

7. 7.

   Рассыпьте бетонный песок по поверхности брусчатки и заметайте песок в трещины, сообщает Delaware Quarries. Двигайте метлой в разные стороны, чтобы засыпать песок между трещинами. При необходимости добавьте дополнительный песок.

8. 8.

   Слегка сбрызните кирпичную кладку водой. При необходимости засыпьте в трещины дополнительный песок.

9. 9.

   Аккуратно промойте кирпичную кладку водой.

Укладка камней

1. 1.

   Уложите камни на бетонную плиту в желаемом порядке, оставляя между камнями расстояние от 1/2 до 3/8 дюймов со всех сторон. Начните с самого заметного угла. При необходимости обрежьте камни, чтобы они соответствовали каркасу.

2. 2.

   Приготовьте бетонную смесь, добавив воды в соответствии с инструкциями производителя, или приготовьте бетон самостоятельно, смешав одну часть цемента с тремя частями песка и достаточным количеством воды, чтобы бетон мог сформировать мягкий шар.

3. 3.

   Нанесите на обратную сторону каждого камня слой цемента толщиной 1 дюйм и замените камень в шаблоне, вдавив его на место. Сотрите цемент с верхней поверхности камня. Периодически проверяйте камни, чтобы убедиться, что они выровнены.

4. 4.

   Дайте камням застыть в течение 36 часов перед затиркой между ними.

5. 5.

   Смешайте одну часть цемента и две части песка с водой, чтобы приготовить раствор, или используйте раствор по вашему выбору.

6. 6.

   Высыпьте раствор в мешок для раствора и выдавите раствор между пространствами асфальтоукладчика. С помощью фуганка создайте небольшое углубление в растворе.

7. 7.

   Очистите брусчатку щеткой или губкой. Опрыскивайте внутренний дворик и держите его во влажном состоянии в течение 72 часов для надлежащего отверждения перед использованием.

   Вещи, которые вам понадобятся

   • Клей для кладки (дополнительно)

   • 15-фунтовый войлок (дополнительно)

   9019

   Бетонный песок (необязательно)

   • Трауэль

   • Метла

   • Бетонная смеси (опционально)

   • 999

     Бетон.
