Установка плит перекрытия на кирпичную стену: Укладка плит перекрытия на кирпичную стену

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

1.
   Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:

   плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
2. ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
3. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
   безбалочные – гладкие, подходят в качестве потолочных;
4. кесонные – ячеистые, применяются в промышленности;
5. ребристые – имеют выемку и ребра, подходят для высотного строительства.
6. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
   ПК (круглопустотные) с толщиной 220 мм;
7. ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
8. ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
9. НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
10. НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:

1. Способны выдерживать внушительные нагрузки.
2. Делаются из высокопрочного бетона по новейшим современным разработкам.
3. Морозоустойчивый и противопожарный материал.
4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
5. Обладает прочностью и долговечностью.
6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
7. Пористые материалы создают дополнительный барьер при перепадах температур.
8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

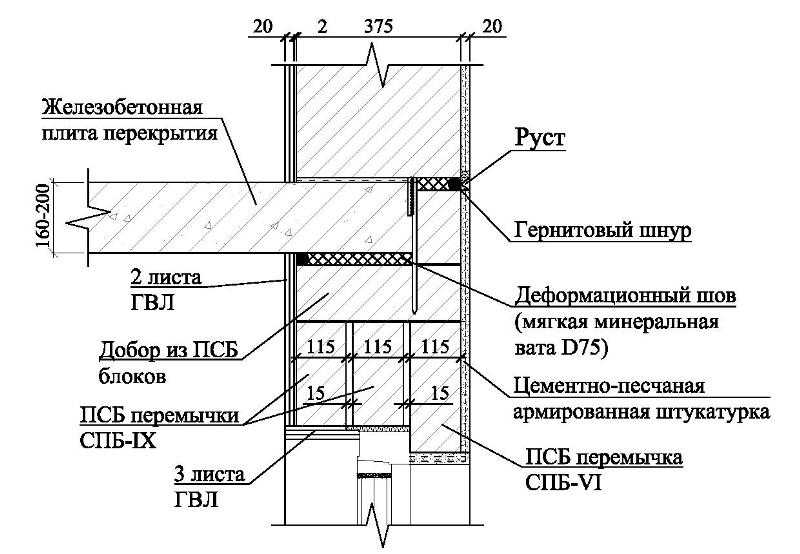

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

1.
   ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.

2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Рекомендации

Планируя сооружение перекрытия, подберите панели по размерам и конструкции. Обязательно разработайте план плит перекрытия, облегчающий их установку. При монтаже изделий не опирайте их на внутренние перегородки из пеноблоков. При несовпадении размеров плит габаритам коробки подберите размеры керамзитоблока для заделки свободного пространства. При использовании панелей для сборного основания потребуется гидроизоляция под фундаментную плиту. Проанализируйте, собираясь возвести плитный фундамент, плюсы и минусы. Рекомендации профессионалов помогут избежать ошибок.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

• длины готового ЖБ-изделия,
• массы пролета,
• присутствия теплоизоляции,
• толщины стены,
• облицовки,
• действующей или предположительной нагрузки,
• сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

• до 4 м – 71 мм;
• больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Формирование люка

Зачастую нужно сформировать люк перекрытия подходящего размера. Чтобы не испортить его, нужно тщательно следить за формированием отверстия в нем.

• На плиту вначале следует нанести разметку, а также с помощью болгарки надрезы
• С помощью автогена разрезается арматура
• Нижняя часть пробивается

До начала монтажных работ необходимо обязательно провести комплекс подготовительных мероприятий, которые обеспечат надежность фундамента. А как сделать фундамент под газобетонный дом, мы писали в этой статье

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

1.
   Делают разметку требуемой панели.

2. Подкладывают подложку, которая защитит бетон от сколов.
3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
4. Пробивают ломом часть плиточной конструкции снизу.
5. Перерезают арматуру диском по металлу.
6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

• крепежные анкера,
• лом,
• кувалда,
• болгарка с разными дисками,
• строительный уровень,
• отвес,
• сантиметр,
• крепкие веревки (такелаж),
• мастерки (кельма),
• забутовочные кирпичи,
• приспособления для опалубки (монолитные плиты),
• раствор бетона,
• ведра,
• перфоратор,
• гипсовый состав,
• теплоизолятор,
• уголки,
• швеллеры,
• арматура,
• автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.

Монтаж плит перекрытия на кирпичную стену — в видео:

Что предпринять, если не получилось равномерно разложить панели

Учитывая значительную массу панелей и увеличенные габаритные размеры, сложно обеспечить стабильность зазоров между плитами и их равномерную укладку на опорную поверхность. Кроме того, часто размеры помещения не соответствуют габаритам плит, и, в результате, образуется открытый участок. В сложившейся ситуации следует забетонировать свободное пространство.

Порядок действий:

1. Закрепите щиты опалубки на нижней плоскости плит.
2. Уложите арматурную решетку.
3. Залейте бетонный раствор.
4. Небольшие щели заделайте цементной смесью.

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

1.
   Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.

2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
4. Приготовить бетонный раствор.
5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Видео описание

Предлагаем посмотреть следующее видео, которое поможет детально разобраться с порядком формирования люка, ведущего в подвал частного дома:

При разрезании армирующих элементов болгаркой следует действовать с особой осторожностью. Геометрический параметры и характеристики используемого инструмента могут стать причиной зажатия болгарки между выступающими частями арматуры

Такое явление может стать причиной травмирования монтажника. При отсутствии автогена на кувалде делается небольшой разрез, а затем по месту реза ударяют кувалдой.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Перекрытие фундамента

Перед тем как положить перекрытия, поверхность фундамента необходимо выровнять. Перед тем как перекрыть фундамент здания плитами, обязательно убедитесь в том, что все углы основания располагаются на одной горизонтальной ровной плоскости. Чтобы проверить фундамент на ровность, можно использовать уровень. Фундамент выравнивается цементным раствором.

Подготовка постели: слой цемента заливают на предварительно уложенную на фундамент арматурную сетку.

Также необходимо правильно подготовить фундамент для перекрытия. Следующий этап – подготовка так называемой постели, слоя цементно-песчаного раствора высотой 20-50 мм.

Сначала локально на фундамент можно уложить кладочную арматурную сетку, после чего на нее быстро залить слой цемента требуемой высоты. Удобнее всего будет залить и выровнять постель с помощью пары деревянных брусков. Их укладывают по наружным сторонам стены и убирают непосредственно перед тем, как собираются перекрыть фундамент.

на кирпичную стену, фундамент, балку, минимальное и максимальное, СНиП, монтаж

Основные назначения перекрытий

Перекрытие – это один из конструктивных элементов здания, делящий его внутреннее пространство на этажи. Перекрытие относится к несущим элементам, так как воспринимает и передает нагрузку от собственного веса, а также от оборудования и людей на стены, опоры, ригели. Выполняется оно из железобетонных плит.

Схема перекрытия каркасного дома.

По местоположению в здании их можно разделить на:

1. Надподвальные.
2. Междуэтажные.
3. Чердачные.

По своей конструкции они подразделяются на балочные и безбалочные. Изготавливаются заводским способом из железобетона и делятся на сборно-монолитные, многопустотные, изготавливаемые из тяжелых бетонов и ячеистобетонные. Перекрытия должны отвечать таким требованиям, как прочность, звуконепроницаемость, жесткость, несгораемость и водонепроницаемость.

В основном железобетонные плиты, из которых делаются перекрытия, представляют из себя многопустотные конструкции и производятся с многоугольными, овальными и круглыми пустотами. Наибольшее распространение имеют в строительстве плиты с круглыми пустотами ПНО и ПК, несущая способность которых – 800кг/м2.

Схема монолитного перекрытия по профнастилу.

Обычные стандарты пустотных плит:

• длина – 2.4-7,2 м;
• ширина – 1-1,8 м;
• толщина – 220 мм.

Основа, на которую укладываются плиты, может быть из:

• кирпича;
• железобетонных панелей;
• газобетона;
• пеноблоков.

Вернуться к оглавлению

Глубина опирания перекрытия и необходимое оснащение для работы

В зависимости от основы, на которую укладывают плиты перекрытия, учитывается величина глубины опирания.

Также принимаются во внимание в обязательном порядке длина плиты, ее вес, толщина опорной стены, постоянная или временная нагрузка на плиту сверху, сейсмостойкость здания.

Схема сборно-монолитного перекрытия.

Рекомендуемая глубина опирания:

• на крупнопанельные стены – 50-90 мм;
• на кирпичные стены – 90-120 мм;
• на основу из газобетона – 120 мм;
• на пеноблочные стены – 120 мм;
• на наружные стены опирание оговаривается до 250 мм.

Необходимое оборудование, материалы и инструменты:

1. анкеры;
2. цементный раствор;
3. нивелир или уровень – для определения разности высот между рабочими поверхностями;
4. ригели – опорные балки;
5. монтажный ломик;
6. отвес – для проверки вертикальности поверхности;
7. подмостки инвентарные;
8. шнур-причалка;
9. стропы;
10. автокран грузоподъемностью 25 т.

Вернуться к оглавлению

Монтаж перекрытия в кирпичных зданиях

Для монтажных работ требуется бригада из четырех человек. Машинист крана подает на основу (стены) – плиту. Такелажник занят строплением плит четырехветвевым стропом. Два монтажника, находясь по обеим сторонам опор монтируемой плиты, принимают ее, разворачивают и затем направляющими действиями координируют ее опускание в заданное положение. После монтажными ломиками они выполняют небольшую рихтовку плиты, еще до снятия строп.

Схема часторебристого сборно-монолитного перекрытия.

Межэтажные перекрытия в кирпичных зданиях укладываются на стены и ригели. Ригели укладывают на железобетонные подушки при помощи строп. Их необходимо закладывать в кирпичные стены во время кладки. Перед тем как размещать ригели, необходимо проверить горизонтальность подушек. Разница между ними, вернее, их поверхностями, не должна превышать 10 мм. Затем ригели доводятся до нужного положения монтажными ломиками. Сами монтажники располагаются на подмостках. Ригель обязательно нужно передвигать только по перпендикуляру к продольной оси, используя при этом лопатку монтажного ломика. Иначе будет нарушена устойчивость стен, служащих опорой ригелю. После делается выверка вертикальности (отвесом) и горизонтальности (нивелиром), и только затем ригель закрепляется к основе. Когда эти работы закончены, снимаются стропы.

Применение пустотных плит возможно в зданиях либо с поперечными, либо с продольными несущими стенами, потому что они опираются на две стороны. Затем следует анкеровка перекрытия, которая является креплением укладываемых плит перекрытия с наружными стенами и между собой. Анкеры обычно располагают на расстоянии не более 3 м друг от друга.

Перед укладыванием плит перекрытия снова выверяется горизонтальность рабочих поверхностей. Обязательно выравнивается гребень кладки стены. Потому что достаточно большая площадь пустотных перекрытий будет чутко реагировать даже на небольшие неровности основы. Плиты просто будут качаться. Выявленные неровности прокладываются дополнительными полосами изоляции.

И только после этого опускаются на опоры плиты, куда уже положен цементный раствор. Для того чтобы получить единое жесткое горизонтальное перекрытие, плиты соединяют между собой и с наружными стенами стальными анкерами, которые закрепляют к монтажным петлям. Торцы плит перекрытий соединяются с кладкой кирпичной стены Г-образными анкерами. Затем их заделывают растворной смесью в целях защиты от коррозии.

Когда плиты опирают на внутренние стены, то применяются составные анкера, полученные путем соединения их сваркой. Промежутки, возникающие между плитами, заполняются кирпичами, используемыми в основной кладке. Плиты укладываются на растворную смесь.

Схема перекрытия в деревянном доме.

Потолок после укладки плит проверяется на горизонтальность. При обнаружении несовпадения между смежными плитами их поднимают при помощи крана и подравнивают растворную постель, после чего вновь укладывают на место. Когда выверка закончена, плиты закрепляют анкерами, которые закладывают в кладку. Смежные же плиты соединяют между собой за монтажные петли анкерами.

В пустотных настилах, если опирание идет на наружную основу, пустоты заполняются тяжелым бетоном или бетонными пробками примерно на 12 см. Делается это с целью изоляции. То же самое производят в пустотных емкостях плит, которые опираются на внутренние несущие стены. Пустоты заполняются с целью предотвращения разрушения опорных частей плит под давлением конструкций, расположенных выше, так как именно их края являются самыми хрупкими.

Перемычки, являющиеся несущими, то есть те, на которые ложится основная нагрузка от перекрытий, устанавливают, стропами за монтажные петли поднимая и укладывая на растворную смесь. Рядовые перемычки располагают вручную, учитывая площадь опирания и горизонтальность.

Вернуться к оглавлению

Монтаж перекрытия в зданиях из пенобетона и газобетона

При укладывании пустотных плит перекрытия на основу из пенобетона необходимо учитывать его плотность.

При использовании бетонного перекрытия обязательным является устройство кольцевого армированного пояса.

1. Если опирание плиты на стену из ячеистого бетона не достигает 250 мм, применяется распределительный пояс. Он укладывается на всю длину опирания перекрытия. Делается из монолитного железобетона или выложенного в три ряда полнотелого кирпича, который армируются кладочной сеткой. Толщина такого пояса должна быть минимум 120 мм. Ширина должна равняться 250 мм. Глубину опирания следует соблюдать такой, как при постройке кирпичных домов, то есть минимальное расстояние должно быть 120 мм. В тандеме с плитами перекрытия такой пояс создает жесткую конструкцию, которая повышает сопротивляемость постройки аварийным воздействиям, температурным и усадочным деформациям.
2. Если ширина опирания более 120 мм, то распределительный пояс применять не обязательно. Достаточен будет армопояс из кольцевого анкера по внешнему периметру всех плит перекрытия.

При использовании в строительстве дома газосиликатных блоков, или, как их еще называют, газобеона, нужно учесть, что этот материал при всем своем сходстве с пенобетоном имеет меньшую плотность и теплопроводность при равной прочности. А если увеличить его плотность до плотности пенобетона, то он будет прочнее. И тем не менее рекомендации по укладыванию пустотных плит перекрытия будут теми же, что и для зданий из пенобетона. Глубина опирания рекомендуется такая же, как для зданий из кирпича: до 120 мм.

Бетонная плита у кирпичной стены

спросил 12 лет, 3 месяца назад

Изменено 12 лет, 3 месяца назад

Просмотрено 5к раз

Я хочу соорудить бетонную плиту (на которой позже будет построен настил) у подножия кирпичной стены (под подошвой я не подразумеваю подошву фундамента, я просто имею в виду место, где кирпич встречается с уровнем грунта). Я слышал, что нельзя склеить бетон и кирпич. Как мне с этим справиться? Я оставляю пробел? А вода в этой щели? Ставить перепрошивку?

Редактировать: Существуют также некоторые методы работы с стыками:

Это означает, что есть стык, но загерметизирован. Что вы думаете?

Обратите внимание, что у меня будет небольшой уклон от стены. Я все еще озадачен, что делать.

• бетон
• кирпич
• трещина

Можно оставить зазор около 3-4 дюймов (70-100 мм).

Засыпьте щель гравием — по мере продвижения вы можете переходить от крупного к мелкому. Это обеспечит путь для отвода любой воды. Если воды много, вы можете зайти так далеко, как установить французский дренаж, который имеет трубу для удаления воды, а не полагаться на просачивание.

Другой способ — убедиться, что стена имеет небольшой уклон.

Я не знаком с материалами (особенно с кирпичами), но когда мы строим из земли (строительство из глины), мы склонны использовать «Deadmans», чтобы обеспечить связь между двумя материалами или удерживать резкое изменение формы, которое необходимо некоторую поддержку. Если вы можете просверлить отверстия в кирпичах, вы можете присоединить к ним арматуру, которая поможет вам минимизировать зазор при очистке бетона. здесь, здесь и здесь вы можете увидеть несколько примеров для принципа — хотя здесь я соединил бетон и глыбу, но вы можете чему-то научиться из этого. Я просто не мог найти в сети ни одной фотографии, которая бы точно показывала, что я имею в виду. Кроме того, знайте, что глыба гораздо более снисходительна, чем кирпичи или бетон, поэтому вам нужно хорошо спланировать.

надеюсь поможет.

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Требуется, но никогда не отображается

Опубликовать как гость

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

бетон — Что использовать в качестве кромки стяжки вдоль кирпичной стены?

спросил 3 года 11 месяцев назад

Изменено 2 года, 9 месяцев назад

Просмотрено 5к раз

Я планирую залить бетонную плиту вдоль кирпичной стены и мне нужно спланировать, как я буду делать ровную стяжку.

Три стороны прямоугольной плиты будут иметь съемную деревянную опалубку, а четвертая сторона упирается в кирпичную стену. Вопрос: что использовать в качестве направляющей стяжки по кирпичной стене?

Любой материал, который я положу туда, будет иметь тенденцию уплотняться бетоном. Так что это либо должно быть что-то жертвенное, что я могу просто оставить в плите, либо иметь возможность вытащить после того, как стяжка будет сделана, но до того, как бетон затвердеет (и затем подправить только этот небольшой участок).

Длина этой стороны около 18 футов (6 м).

Простейшим вариантом было бы прикрутить доску толщиной 1/2 дюйма к кирпичу и оставить ее в бетоне. Но на случай, если внутрь попадет влага, это кажется плохим выбором.

Этот край будет закрыт в конце поэтому внешний вид не важен

• бетон
• плита
• стяжка

Обычный способ решить эту проблему — использовать трубу диаметром 1,5 или 2 дюйма в качестве опорного уровня стяжки. из ряда кольев, которые втыкаются в землю по линии в нескольких дюймах от кирпичной стены. Колья вбиваются так, чтобы их вершины были на диаметр трубы ниже предполагаемой высоты бетона. установите по бокам, чтобы труба не скатывалась с кольев.0005

Труба не обязательно должна быть на всю длину плиты. Вместо этого, когда вы заливаете бетон с одного конца, вы делаете стяжку, а затем можете протянуть трубу обратно к следующему столбу. После того, как вы вытащите трубу, вы добавляете немного бетона в щель, где была труба, и плавающим шпателем выравниваете остальную поверхность.

Небольшие колья и верхушки гвоздей просто остаются в основании бетонной плиты.

Идея разместить трубу, скажем, на расстоянии 6 дюймов от стены, позволяет легко перемещать стяжку вперед и назад. (Если бы у вас была только тонкая доска вдоль стены, было бы очень трудно удержать стяжку поверх этой узкой доски, и нет возможности использовать пиление стяжки, которое необходимо для работы с галькой в бетон с поверхности).

Используйте плату, как вы предлагаете, но убедитесь, что она съемная.

Затем решить, как заполнить щель, наклонную поверхность от стены и т. д.

Ничего плохого в других ответах нет, но я хотел добавить то, что мы в итоге сделали.

Бетонная заливка была примерно 19 на 9 футов, и изначально я предполагал, что нам придется делать стяжку в коротком направлении. Но на самом деле мы нашли 20-футовый 2×6 с небольшой короной. С поднятой короной это дало нам красивую плоскую поверхность.
