Установка пластиковых окон в пеноблок видео: Пластиковые окна в частный дом

Основные этапы монтажа пластикового окна в стену из газобетона

Оглавление

• 1 Основные этапы монтажа пластикового окна в стену из газобетона
• 2 Установка перемычек
• 3 Металлические уголки для перемычек и их установка
• 4 Вертикальное армирование дверных и оконных проемов
• 5 Нюансы качественного монтажа окон в газобетон и пеноблоки
• 6 Способы установки пластиковых окон
• 7 Инструкция по установке большого окна на пластины:
• 8 Глубина установки окна в газобетонном доме
• 9 Правила установки пластиковых окон в частный дом
• 10 Как самому поставить пластиковое окно – легкая установка в 4 этапа
• 11 Пара неочевидных деталей
• 12 Причины деформации стен
• 13 Монтаж окон в стену из газобетона
• 14 Когда следует приступать к установке окон?
• 15 Практический подход к установке
• 16 Способы фиксации рамы в проеме
• 17 Технология установки
• 18 Метод установки изделия в газобетон
• 19 Подготовительный комплекс работ
• 20 Способы установки дверей в газобетонных домах
• 21 Установка на сварной каркас
• 22 Регулировка дверного полотна
• 23 Причины деформации стен
• 24 Способы установки входной и межкомнатных дверей в газобетон
• 25 Межкомнатная дверь
  • 25. 1 Готовим инструменты
  • 25.2 Полезное видео
• 26 Подготовительные мероприятия
• 27 Как правильно выполнить установку входной двери в газобетон?
• 28 Как установить двери
• 29 Установка дверей
• 30 Причины деформации стен
• 31 Как установить дверь в газобетон
• 32 Подготовка проема
  • 32.1 Как закрепить дверь в газобетоне
  • 32.2 Вариант 1. Крепление на анкеры
  • 32.3 Вариант 2. Усиление проёма деревянным каркасом
  • 32.4 Вариант 3. Использование металлической рамы
• 33 Как правильно заказать и установить дверь?

Основные этапы монтажа пластикового окна в стену из газобетона

Начнем с того, что при монтаже ПВХ окна невозможно ответить на вопрос, какой из двух способов крепления лучше. Можно сказать только одно, что в случае установки конструкции с помощью пластин, работы буду проходить гораздо быстрее.

Основные этапы работ по монтажу ПВХ окна:

Желательно фиксацию производить по диагонали, то есть, сначала фиксируется один верхний угол, затем один нижний с другой стороны.

Заключительным этапом установки ПВХ окна можно считать его крепление в любом месте, после диагональных фиксаций. Далее будет производиться установка подоконника и отливов с последующей герметизацией.

Установка перемычек

• несущие конструкции устанавливаются с учетом изгиба прочности, опорного среза, прогиба;
• стена, на которую не приходится нагрузка, армируется разумно с учетом железобетонной перемычки и газобетона.

Этапы перекрывания блоками окна:

Металлические уголки для перемычек и их установка

• металлические балки или гнутые профили;
• двутавровые балки;
• металлические профильные трубы;
• стальные горячекатаные уголки.

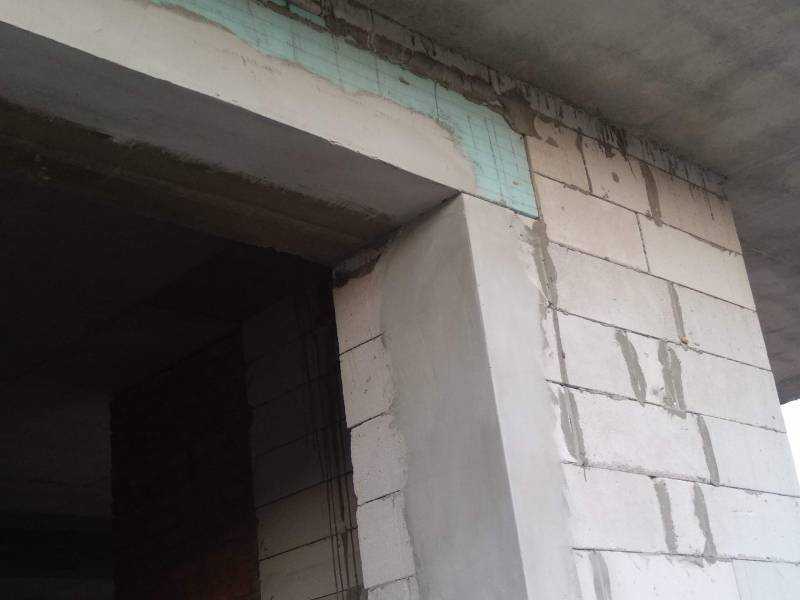

Вертикальное армирование дверных и оконных проемов

Армирование двери рекомендовано выполнять:

Нюансы качественного монтажа окон в газобетон и пеноблоки

Скажем сразу, что вставить пластиковое окно в пеноблок несложно. Гораздо труднее обеспечить непродуваемость и долговечность стыков между стеной и пластиковой рамой.

Для этого нужно выполнить три условия:

• Герметичность шва.
• Защита зоны контакта от потери тепла.
• Механическая прочность контакта «окно-стена».

Зафиксировать оконную раму в проеме можно двумя способами:

Стандартный монтаж окон в газобетон начинается с установки под раму дистанционных прокладок из пластика или древесины. Они необходимы для создания зазора, в который будет задуваться утепляющая пена.

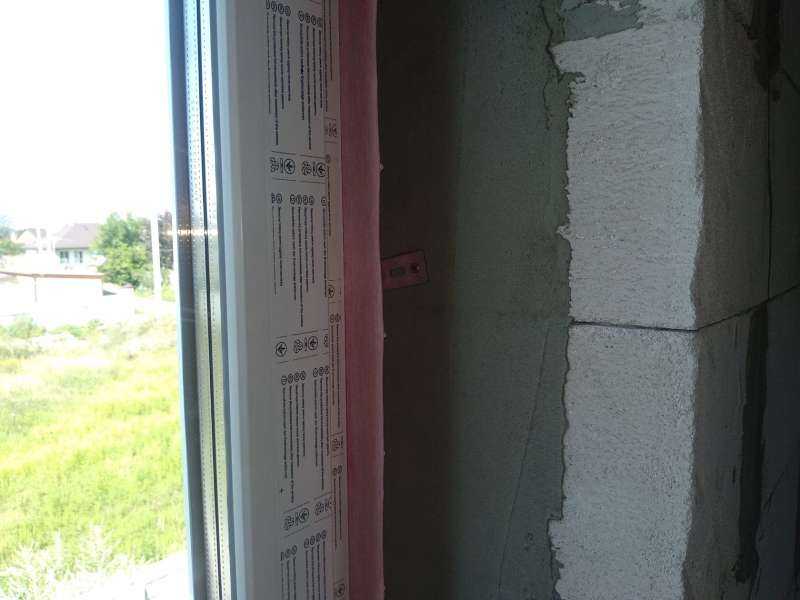

Перед этой операцией на раме должны быть закреплены монтажные пластины. Для этого используют саморезы длиной 19 мм и диаметром 4,8 мм.

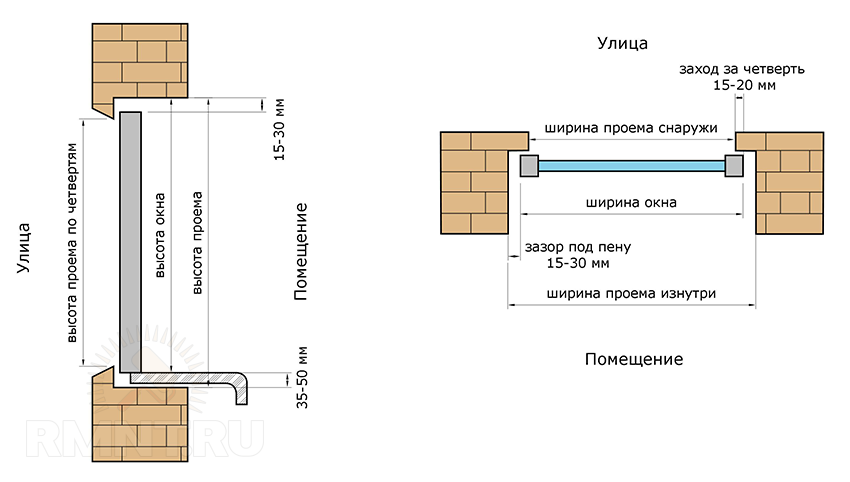

Глубина установки окна может составлять от 8 до 12 см (от края рамы до края проема) и зависит от толщины стены (20 или 30 см). Если внешняя часть кладки будет утепляться, то окно можно поставить ближе к наружному краю проема на толщину утеплителя.

Указанные отступы выбирают не из соображений эстетики внешнего вида окон, а из-за необходимости защитить переплеты от конденсации влаги и промерзания (точка росы должна находиться снаружи рамы).

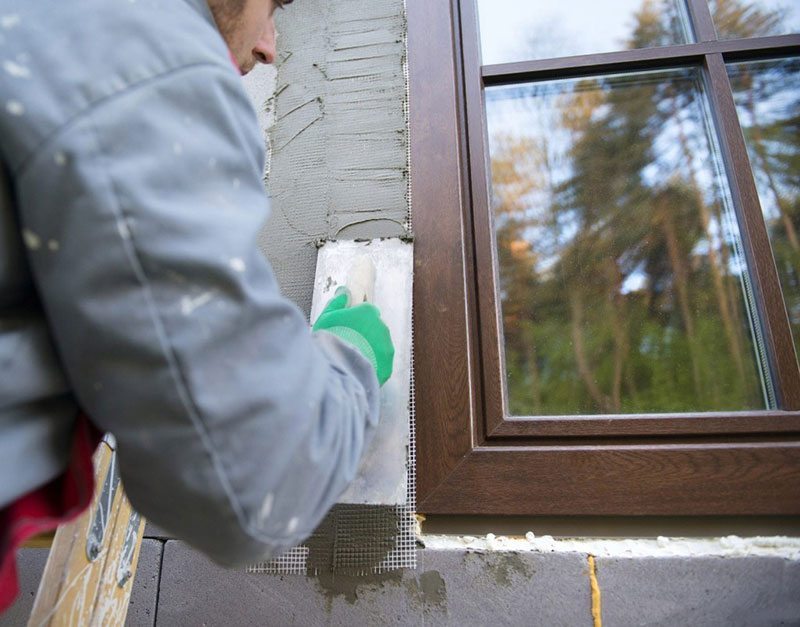

Внутренний стык обрабатывают шпаклевкой, аккуратно выравнивая ее по всей зоне контакта с утеплителем.

Завершает монтаж установка отлива и подоконника. Важный нюанс этой работы – правильное размещение отверстий в пластиковом профиле, по которым конденсат из окна уходит наружу. Они должны быть выше отлива, чтобы влага не попадала на блоки.

В заключение хочется сказать о четвертях, которые защищают стыки пластиковых окон от продувания и промерзания. Любой ячеистый бетон хорошо режется, поэтому в процессе кладки можно заранее сделать в нем четверти нужного размера.

Способы установки пластиковых окон

Способов всего два:

1. монтаж окон на пластины.
2. способ на нагели (распакечивание).

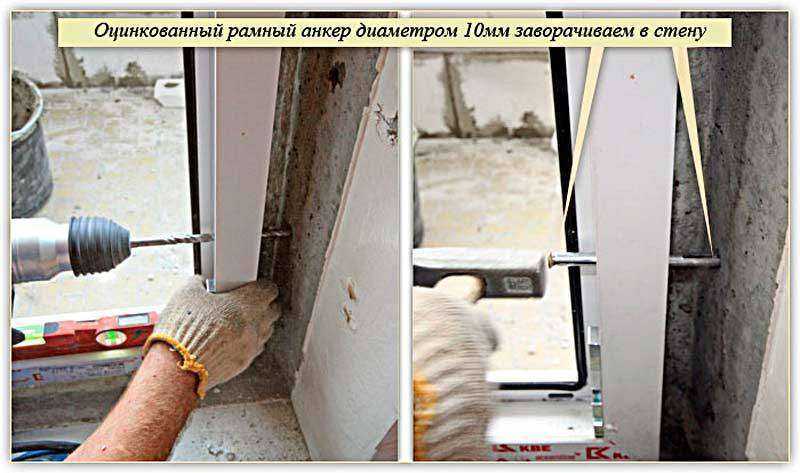

Инструкция по установке большого окна на пластины:

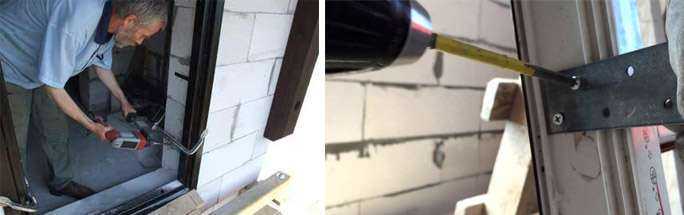

1. В пластинах просверливается отверстие для дюбеля.
2. Пластины закрепляются к оконной раме двумя короткими саморезами.
3. Количество используемых пластин, обычно, составляет от 4 до 6 штук и более.

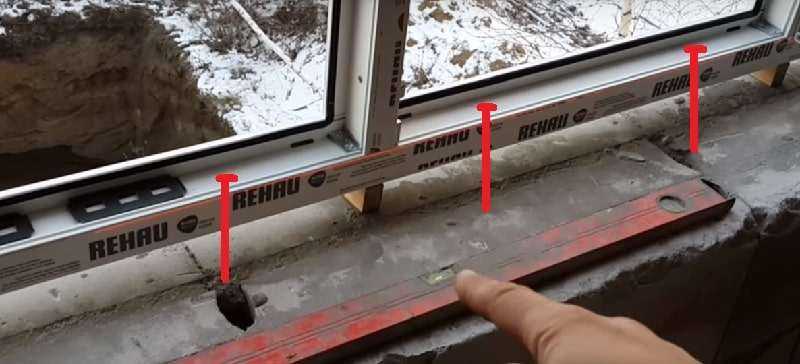

4. Окно устанавливается и выравнивается по уровню при помощи подставок.

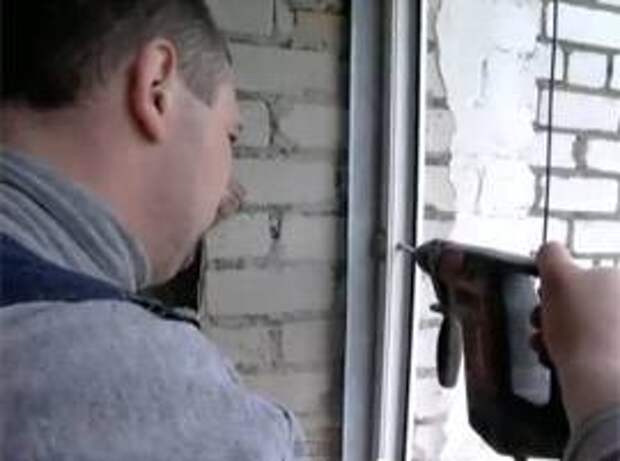

5. Прижимаются пластины и по их отверстиям безударной дрелью высверливается отверстие под дюбель.
6. Закручиваются все дюбели и саморезы в них.
7. Пространство между рамой и стеной качественно заполняется монтажной пеной. Желательно, чтобы зазор составлял около сантиметра, для удобного заполнения пеной и экономного его расхода.
8. Лишняя пена срезается.
9. Далее устанавливается подоконник и внутренние откосы.

Если окно небольшое, пластины можно закрепить на обычные саморезы, без использования дюбелей, так как основную нагрузку будет держать именно монтажная пена.

А в данном видео вы узнаете от опытного самостройщика, как можно быстро и просто установить небольшие пластиковые окна в газобетонный дом. В представленном способе есть некоторые хитрости, которые сильно упрощают процесс монтажа.

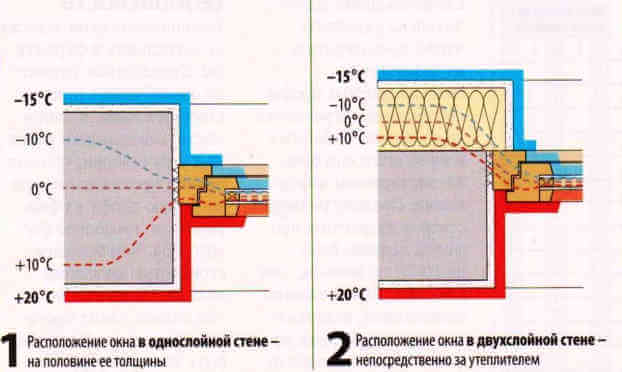

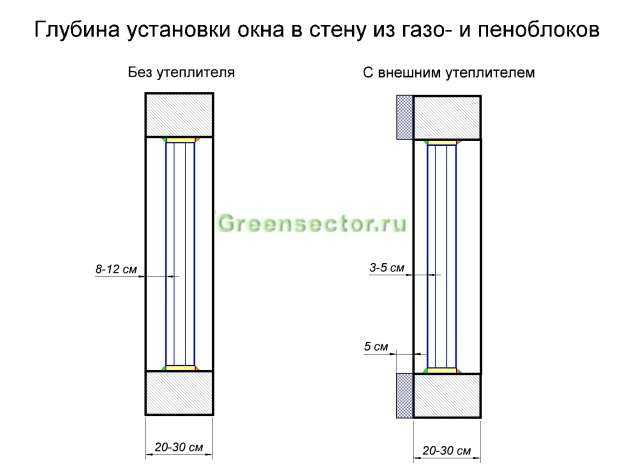

Глубина установки окна в газобетонном доме

Если газобетонная стена не предполагает внешнее утепление, то обычно глубина установки окна составляет расстояние 1/3 от наружной плоскости стены. То есть, от 8 до 12 см от края проема до рамы и зависит от толщины.

• Стена толщиной 20 см – глубина 8 см.
• Стена толщиной 30 см – глубина – 10 см.
• Стена толщиной 40 см – глубина – 12 см.

Если газобетонная стена будет утепляться, то окна устанавливаются ближе к наружному краю проема, оставляя всего 3-5 см для последующего крепежа откосов и внешней облицовки.

Указанные отступы придуманы не с точки зрения визуального восприятия окон, а для защиты переплетов от конденсации и промерзания, ведь точку росы нужно смещать наружу рамы.

Правила установки пластиковых окон в частный дом

1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков — по две.
2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
4. Наружные откосы нужно обязательно утеплять.
5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
6. Обязательно устанавливайте отливы под углом.
7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
8. Максимальное количество окон рекомендуется с южной стороны дома.

Как самому поставить пластиковое окно – легкая установка в 4 этапа

Оконный блок вставляется в проем

Пара неочевидных деталей

Пару раз приходилось наблюдать, как ставят пластиковые окна люди совершенно не знакомые с тонкостями процесса. Заметил, что все они совершают одни и те же ошибки. Дабы уберечь вас от них отдельно остановлюсь на паре неочевидных деталей.

Способ крепления рамы играет важную роль не только с точки зрения скорости выполнения работ:

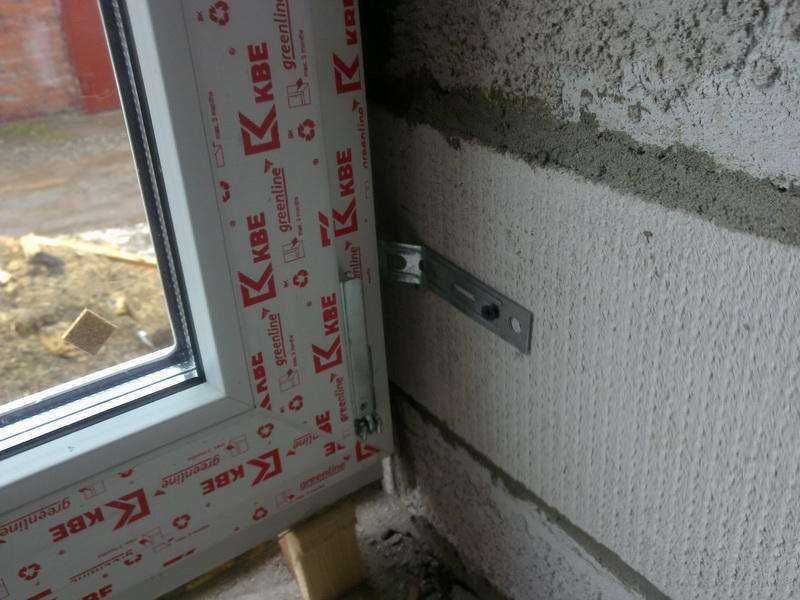

Анкерная пластина намного толще, чем подвес для гипсокартона

Причины деформации стен

Трещины вокруг оконных и дверных проемов образуются из-за ошибок в проектировке фундамента и монтаже стен.

Монтаж окон в стену из газобетона

Когда следует приступать к установке окон?

Пластиковые окна в доме из газобетона вставлять лучше после того, как возведена крыша. В противном случае существует большой риск разбить стеклопакет при проведении кровельных работ.

Практический подход к установке

Таким образом, установка пластиковых окон в доме из газобетона возможна уже спустя 2-3 месяца после того, как был залит фундамент и подняты стены.

Как правильно эксплуатировать пластиковое окно после установки читайте в статье по ссылке https://oknanagoda.com/okna/plastik/remont/regulirovka.html.

Способы фиксации рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

Рекомендуем ознакомится с способами устройства откосов наружных, которые помогут придать красивый вид окну. Подробно на фото

Система наружных откосов с пластиковым наличником

Технология установки

Не бойтесь самостоятельно устанавливать входные конструкции. Конечно, на укрепление понадобятся дополнительные траты, но цена на материалы ниже, чем оплата работы мастера.

Технология крепления двери к газобетону отличается от других вариантов. Разница в специфических характеристиках материала, из которого построен дом. Газобетон пористый, хрупкий и легкий.

Дверной проем из газобетона

Метод установки изделия в газобетон

Двери в здания из газоблоков устанавливают тремя способами:

• на специальные анкеры: химические или распорные;
• на сварной каркас из металла;
• на обвязку проема из древесины.

У каждого из этих вариантов есть свои положительные характеристики и отрицательные.

Крепление дверей на анкеры

Второй метод – это фиксация на каркас. Для начала дверной проем усиливают, используя стальные уголки, которые упрочняются металлическими перемычками. Получается двойная сварная рама. Остается установить конструкцию.

Крепление двери на каркас

Крепление брусьев на газобетон

Если производится установка на отрезки из досок, промежутки, образовавшиеся между планками, заполняют монтажной пеной (жесткой).

Громоздкие дверные изделия монтируются на раму-обвязку, которая выполнена из толстых брусьев. Они крепятся к стенкам проема специальными клеевыми анкерами на эпоксидной основе.

Подготовительный комплекс работ

Важно! Нельзя использовать грубый инструмент при демонтаже. Из-за вибрации может быть нарушена целостность ячеистого материала.

На этапе подготовки важно выбрать дверной короб с полотном, чтобы знать, какого размера должен быть проход. Если проем должен быть меньше, его можно заложить кирпичом или шлакоблоками. Если нужно увеличить — используются перфоратор и большая болгарка.

Способы установки дверей в газобетонных домах

Установить дверь в газобетонный дом можно так же, как и в здания из дерева, металла, панелей. Однако в этом случае крепежные элементы могут разболтаться со временем, и дверное полотно не сможет выполнять главной задачи — охранять помещение от посторонних.

Чтобы надежно защититься от проникновения злоумышленников, холода, влаги и шума, требуется выбирать нестандартные способы установки. Всего их три:

1. Крепление на анкеры.
2. Монтаж на сварной каркас.
3. Использование деревянной обвязки.

Установка на сварной каркас

Считается простым, надежным и долговечным способом усиления дверного блока. Подразумевает под собой монтаж короба и полотна на сварную рамку. Она изготавливается из железных уголков и перемычек, которые связывают отдельные элементы.

Пошаговая инструкция по сбору металлического каркаса:

Регулировка дверного полотна

Отрегулировать дверную систему может любой человек без дополнительных навыков. Например, избавиться от скрипов можно путем смазывания подвижных элементов. Для этого используется спринцовка, заполненная моторным маслом или WD-40.

Если звуки не исчезли, необходимо внимательно осмотреть крепления на коробе. Иногда крепежные болты, саморезы или анкера недостаточно «утоплены», и полотно трется об них при закрывании и открывании. Требуется закрутить их сильнее.

Чтобы избавиться от незначительного перекоса, можно воспользоваться шестигранником. В новых дверях есть возможность регулировать положение полотна вертикально и горизонтально. Обычно элементы регулировки располагаются в петлях.

Причины деформации стен

Трещины вокруг оконных и дверных проемов образуются из-за ошибок в проектировке фундамента и монтаже стен.

Способы установки входной и межкомнатных дверей в газобетон

Лучше всего в домах со стенами из газосиликатных блоков устанавливать узкие двери, монтируя их с помощью специальных креплений. Это сделает конструкцию прочной.

Межкомнатная дверь

Установка межкомнатной двери — задача не такая уж сложная, какой кажется на первый взгляд. Правда, она требует времени, аккуратности и навыков работы со строительным инструментом — дрелью, уровнем, стамеской.

В жилье устанавливают чаще всего два размера дверей по высоте (2,1 и и 2,4 м) и четыре по ширине: 0,7 м для туалета, ванной и душевой; 0,8 м для кухни и спален; 0,9 или 1,3 м для гостиной и общей комнаты.

В случае, если зазор больше 50 мм, требуется корректировка проема монтажной доской.

Специализирующиеся на столярных изделиях фабрики выпускают двери комплектами, в который входят:

• коробка
• дверное полотно
• фурнитура
• набор крепежа

Необходимые для обрамления проема доборные элементы (наличники, штапики) и запорная фурнитура (ручки, замки) приобретаются отдельно.

Готовим инструменты

Для качественной установки нужны:

В случае, если купленная дверь с защелкивающимися наличниками, то дрель и стамеска не потребуются.

Рассмотрим последовательность монтажа распашной двери в перегородке из газосиликатных блоков.

При кладке стен из кирпича в откосы проемов закладывают монтажные пробки (не менее двух с каждой стороны проема) — деревянные бруски, к которым затем крепится коробка.

В стенах из крупноразмерных блоков заложить пробки невозможно, и крепление коробки в откосы выполняют монтажной пеной или дюбель-винтами. Из-за хрупкости газосиликата использовать ударный инструмент нельзя.

Монтаж начинаем со сборки коробки (если дверь снабжена коробкой универсального размера):

До установки коробки распаковываем дверное полотно и проверяем соответствие дверной коробке, проверяем направление открывания, при необходимости устанавливаем фурнитуру:

Устанавливаем в проеме дверную коробку:

Если дверь снабжена порогом и устанавливается в помещении, где возможны протечки воды (ванная, душевая, прачечная) требуется защита порога от влаги: монтажный зазор заливают силиконовым герметиком.

Навешиваем дверное полотно. Работа выполнена!

Полезное видео

Очень подробная инструкция по монтажу межкомнатной двери:

Перечисленные выше методы хороши при монтаже межкомнатных и входных дверей. Блоки из газобетона не раскрошатся, а дверная коробка будет надежно зафиксирована в проеме.

Подготовительные мероприятия

Схема металлической двери.

Перед установкой поверхность блоков нужно подготовить. Многие мастера советуют просто проклеить внешнюю сторону гидроизолирующей, самоклеящейся лентой. Но мы думаем иначе.

Как правильно выполнить установку входной двери в газобетон?

Новые виды ячеистых бетонов: газо- и пенобетон вытесняют привычные шлакоблок и кирпич. Достоинств у этих материалов множество, но есть и недостатки. Инструкция по устройству дверей отличается от традиционной, так как ячеистые бетоны пористые.

Как установить двери

Для начала потребуется приготовить инструмент, который не является узкоспециализированным или профессиональным.

1. Подготовка. Приобретенную дверную конструкцию распаковывают, тщательно рассматривают комплектность. В обязательном порядке проверяют работоспособность замка и то, что входящие в комплект петли можно регулировать.

Важно! Если дверь оказалась без защитной пленки, тогда придется самостоятельно защитить ее полиэтиленовой пленкой, а короб оклеить малярным скотчем.

Затем приступают к подготовке места, куда будет крепиться изделие. Если рядом есть какие-либо предметы, их нужно тоже защитить. Кроме того, определиться со стороной, в какую будут открываться двери и выдержать толщину зазора.

Демонтаж старой двери

Внимание! Чтобы сделать шире проем, не используйте ударные методы, чтобы не нарушить несущую конструкцию здания.

Установка дверей

Перемычки на газобетоне

Все щели задувают пеной. Затем устанавливают на сварную раму дверную конструкцию.

Какие крепления использовать для газобетона и пенобетона, расскажет видео:

Причины деформации стен

Трещины вокруг оконных и дверных проемов образуются из-за ошибок в проектировке фундамента и монтаже стен.

Как установить дверь в газобетон

Газобетон – это современный строительный материал с множеством достоинств. Он представляет собой разновидность ячеистого бетона. Поэтому монтаж металлических дверей в газобетонный проём отличается от стандартного алгоритма закрепления входного блока.

Подготовка проема

Приготовление к манипуляции начинается на этапе заказа дверной конструкции. Её размеры должны быть на 20-60 мм меньше проёмного пространства, чтобы между стеной и рамой остались небольшие зазоры.

Непосредственно перед началом монтажа дверей в газобетон необходимо обеспечить поверхность перекрытий гидроизоляционной защитой. Для этого блоки обрабатывают водоотталкивающей глубокопроникающей укрепляющей грунтовкой.

Как закрепить дверь в газобетоне

Самостоятельная установка короба в проём кажется сложной задачей. Однако при необходимости экономии денежных средств – это оптимальное решение проблемы.

Фиксацию коробки и створки можно выполнить несколькими способами. Они приведены ниже.

Вариант 1. Крепление на анкеры

Эта простая схема подходит для облегчённых нешироких металлоконструкций. Установка выполняется следующим образом:

1. Заводские дюбели, входящие в комплектацию железной двери, заменяют на специальные крепежи для ячеистого бетона. По принципу действия они бывают клеевые и распорные.

2. Каркас крепят на анкеры стандартным методом и навешивают створку.

Вариант 2. Усиление проёма деревянным каркасом

Вариант 3. Использование металлической рамы

Как правильно заказать и установить дверь?

При монтаже входной металлоконструкции в строение из газобетона соблюдайте следующие правила:

Не забудьте навесить дверное полотно и отрегулировать его. Оно должно закрываться плавно, без усилий.

В какое время года лучше ставить пластиковые окна и застеклять балкон?

Хотите остеклить квартиру, поменять окна в офисе? Планируете сделать лоджию жилой комнатой? Мы расскажем, когда выгоднее устанавливать ПВХ-окна (зимой или летом) и что поможет сохранить средства и время при остеклении.

Содержание статьи:

1. Монтаж окон летом
2. Установка окон зимой
3. Подготовительные работы
4. На что обращать внимание
5. Когда лучше менять ПВХ-окна — зимой или летом?

В теплое время года ремонт ведут чаще. В летние дни можно без опасений открывать окна, быстро просушивать комнату. Летом оконная индустрия переживает настоящий бум, многие желают заменить окна в квартире. Пик заказов приходится на август-октябрь. В этот период оконным компаниям не всегда удается выполнять сроки. Цены на окна возрастают.

При низких температурах легко обнаруживаются недостатки монтажа. Сразу заметны продувания, промерзания, нефункциональная фурнитура. И большинство дефектов моментально устраняются. В зимние дни спрос на остекление ниже. И оконные компании уделяют каждому заказу больше времени, делают клиентам значительные скидки. Меняя окна в декабре-январе, вы можете существенно сэкономить. Необходимо лишь помнить, что монтажные работы нужно вести при температуре выше −15 °C, используя зимнюю монтажную пену.

Не стоит опасаться переохлаждения помещения во время монтажных работ. При остеклении проема его открывают не более чем на 10-20 минут. Стоит закрыть створки, и комнатная температура восстанавливается за пару часов.

ОКНО.ру — Качество на первом месте!

Звони +7 (495) 278-1-888

Только до конца месяца действуют специальные скидки от 30% на окна и балконы!

Хочу скидку

К этому этапу остекления стоит отнестись серьезно. Хорошо подготовив проемы к монтажу, вы можете увеличить срок службы окна на 5-15 лет. В большинстве случаев застеклить лоджию без предварительной подготовки основания невозможно. Например, перед установкой алюминиевой «раздвижки» монтируют кладку из пеноблоков или укрепляют существующий металлический парапет.

Подготавливать к монтажу ПВХ-профиль сложнее. Нужно тщательно продумать теплообмен в помещении. Как правило, пластик на лоджии монтируют на опору из пеноблоков. Она отлично удерживает большие веса, защищает от холода, устойчива к сильному ветру. Недостаток пеноблоков — уязвимость к осадкам. Пеноблочную кладку нужно зачищать от воздействия окружающей среды.

• Не экономьте на числе открываемых створок. Если их достаточно много, при мытье оконного блока вам не придется терпеть неудобства и нервничать.
• Не гонитесь за дешевизной окон с широкими створками. Они могут провиснуть через пару лет эксплуатации. Лучше устанавливать створки стандартной величины.
• Если вы утепляете балкон самостоятельно, предупредите об этом монтажников. Они внесут в смету доборные профили, чтобы с их помощью потом зафиксировать утеплитель, выполнить отделку.

В какую погоду лучше ставить пластиковые окна? Для демонтажа старых конструкций выбирайте безветренный день. Установку лучше вести при температуре выше −15 °С. Монтируете профиль сами? Пользуйтесь перчатками с полимерным покрытием. Строительный мусор сазу убирайте, чтобы он не создавал помех монтажным работам. Независимо от того, в какое время года вы остекляете квартиру, рекомендуем доверить остекление профессионалам. Они точно знают все нюанс монтажных работ, требования к установке, материалам. Вы можете требовать от оконных компаний устранение возможных дефектов по гарантии.

Выбор сезона для остекления остается за вами. И у летнего, и у зимнего монтажа есть свои преимущества. Если вы меняете окна зимой, то можете сразу точно понять, насколько качественно новое остекление, быстро исправить дефекты, провести регулировку окна.

Устанавливая профиль зимой, позаботьтесь о теплоизоляции проемов. Теплоэффективный стеклопакет надежно защищает помещение от холода и удерживает тепло намного лучше стандартного двухкамерного стеклопакета.

Заказывать пластиковые окна дешевле зимой, удобнее — летом. В какой сезон остеклять дом, решать вам. С грамотным выбором материалов, подрядчика и зимой, и летом качественное остекление возможно. Позвоните или оставьте заявку на сайте, и мы рассчитаем стоимость зимнего монтажа окон в вашей квартире или доме.

Советуем еще почитать

• Максимальные размеры пластикового окна
• Сравнение профилей REHAU
• Какие окна выбрать: алюминиевые или пластиковые?

Детали установки из стекловолокна | Pella

Перейти к содержимому

Pella предлагает полный спектр монтажных систем для установки окон и дверей патио Pella® Impervia® практически в любом здании.

• Посмотреть инструкцию по установке
• Архитектурные решения

Новое строительство

Способы крепления стеклопластика

Существует множество вариантов установки окон из стеклопластика Pella® Impervia® в новых проектах строительства и реконструкции ⁶⁷

• Гвоздики
• фланки
• Блок -рам оконная рама должна быть интегрирована в атмосферостойкий барьер здания с использованием метода установки окон и дверей Pella. ⁶⁸

  Это комплексное решение для установки включает нашу эксклюзивную монтажную ленту SmartFlash® и пенополиуретановый изоляционный герметик для окон и дверей с низким коэффициентом расширения и низким давлением.

  Сведения об установке, доступные для скачивания

  Интегральное крепление для гвоздей с кирпичной облицовкой

  Интегральное крепление для гвоздей с сайдингом

  Интегральное крепление для гвоздей с штукатуркой в ​​юго-западном стиле

  Интегральное крепление для гвоздей с виниловым сайдингом

  Блок-рама

  Вариант

  Блок-рама

  Вариантов крепления и установки

• Окна могут быть установлены в проемы деревянных/стальных рам с использованием дополнительных ребер или в проемы в кирпичной кладке с помощью монтажных зажимов или шурупов
• Блочные рамы также могут использоваться в проектах по замене окон без демонтажа существующей рамы или повреждения внешнего вида

Блочная рама со смещенным ребром

• Непрерывный смещенный гвоздевой гребень предназначен для использования в новом строительстве с тонкими наружными облицовками, такими как штукатурка.
• Если смещение не требуется, доступен стандартный профиль (показан пунктиром)

Блочная рама с установочным зажимом

Для нового строительства или замены окон, когда условия стен или порядок строительства требуют установки изнутри здания.

Загружаемые детали установки

Дверь с бетонным блоком и кирпичной облицовкой

Окно с бетонным блоком и кирпичной облицовкой

Монтажные ребра, удлинители косяка, монтажный зажим Установка ребра/ленты не может быть выполнена из-за состояния стены или последовательности строительства.

Приемники и подпорог

Приемники используются для многоэтажных зданий, требующих установки изнутри, или когда требуется более надежный метод установки.

Перфорированные проемы из стекловолокна

Рекомендации по проектированию

В зависимости от количества и конфигурации окон и дверей в каждом проеме рекомендации по проектированию зазоров по периметру, ограничений по весу, ветровой нагрузке и водоотведению могут различаться.

Зазоры по периметру

• Чтобы определить размер оконного проема для типичной установки, добавьте 1/2 дюйма к ширине и высоте рамы.

Типовые рекомендации по герметикам

Правильное нанесение герметика имеет решающее значение для работы окон или дверей

При нанесении сайдинга, облицовочного кирпича или другого материала для наружной отделки оставьте достаточное пространство между рамой блока и материалом для наружной отделки для подложки стержень и герметик

Примечание. Приведенные сведения о герметике являются стандартными рекомендациями производителей герметиков. Обратитесь к поставщику герметика за рекомендациями и инструкциями для этого или любого другого применения.

Горизонтальные ленты из стекловолокна

Ленточные окна являются важным элементом дизайна зданий с широкими горизонтальными линиями. Окна Pella из стекловолокна предлагают элегантные решения практически для любого применения ленты, а наш технический персонал может помочь вам с расширением/управлением и усиленными деталями импоста, чтобы согласовать ваши проектные задачи с функциональными требованиями.

• Просмотреть подробные рекомендации по проектированию комбинации окон и дверей из стеклопластика

Типовая высота

Эти рекомендации относятся к типичной горизонтальной комбинации любого вентиляционного или стационарного блока.

1. Минимальный зазор 1/4 дюйма для небольших проемов.
2. Проверьте, требуется ли усиление стойки из-за указанной ветровой нагрузки. Рекомендуется минимальный зазор 1/2 дюйма у каждого косяка для проемов с тремя и более окнами.
3. Правильное нанесение герметика имеет решающее значение для работы окна.
4. Подпороговые системы, отводящие случайную влагу наружу, рекомендуются для управления водными ресурсами в проемах, где вероятность инфильтрации воды повышена и не может быть адекватно отрегулирована погодным барьером здания, гидроизоляцией и дренажной системой. Условия выборки включают, но не ограничиваются: повышенный уровень воздействия из-за многоэтажного строительства, сильное воздействие погодных условий, повторная заделка будет затруднена или маловероятна, нестандартные методы установки или когда в проеме соединено несколько блоков.

Подпорог

Подпороговые системы, которые отводят случайную влагу наружу, рекомендуются для водоотведения в проемах, где вероятность инфильтрации воды повышена и не может быть адекватно отрегулирована погодным барьером здания, гидроизоляцией и дренажной системой.

Условия выборки включают, но не ограничиваются:

• Повышенный уровень воздействия из-за многоэтажного строительства
• Воздействие высоких погодных условий
• Повторное уплотнение будет затруднено или маловероятно
• Нестандартные способы установки
• Когда в проеме соединено несколько блоков

Вертикальные трубы из стекловолокна

Рекомендации по проектированию

В дополнение к рекомендациям для перфорированных отверстий большая высота вертикальных труб часто требует специальной детализации, армирование стоек, промежуточных опор статической нагрузки и подпорогов для сопротивления структурным нагрузкам, учета строительных допусков и обеспечения надлежащего управления водными ресурсами.

Типовая высота

Эти рекомендации относятся к стандартной вертикальной укладке вентиляционных или стационарных блоков одинаковой ширины на максимальную высоту 10 футов без промежуточной опоры.

1. При необходимости требуется промежуточная опора статической нагрузки.
2. Зазор 1/2 дюйма рекомендуется у каждого косяка для строительных допусков в больших комбинациях.
3. Проверьте, требуется ли усиление стойки из-за указанной ветровой нагрузки и статической нагрузки. управление водными ресурсами в проемах, где вероятность инфильтрации воды повышена и не может быть адекватно решена погодным барьером здания, гидроизоляцией и дренажной системой Примеры условий включают, но не ограничиваются: повышенный уровень воздействия из-за многоэтажного строительства, воздействие высоких погодных условий, повторная герметизация будет затруднена или маловероятна, нестандартные методы установки или когда в проеме соединено несколько блоков (см. подробности о нижнем подоконнике ниже) 9. 0008
4. Pella ^® Окна Impervia ^® требуют, чтобы штабелированные блоки были соединены друг с другом с помощью комбинированного импоста перед размещением окон в черновом проеме. Следует уделить практическое внимание ограничению количества уложенных друг на друга блоков в пределах заданной высоты до количества, с которым установщик может безопасно справиться без повреждения блоков и целостности стойки. Рекомендуемое количество единиц в стопке — три или меньше.

Подпорог

Рекомендации по проектированию

• Промежуточная опора статической нагрузки требуется для вертикальных штабелей высотой более 10 футов
• Возможны многие решения, включая показанные
• Рекомендации по ограничениям веса фрамуг над дверями установка окон за линию пола

Входы и витрины

Рекомендации по проектированию

Витрины и входы включают комбинацию окон и дверей, которые часто требуют усиления стоек, расширительных стоек и подоконников для сопротивления ветровым нагрузкам при обеспечении надлежащего управления водными ресурсами.

Типовой фасад

Оконные стены из стеклопластика

Если в вашем проекте требуется визуальное воздействие и энергоэффективность оконных стен из стеклопластика, команда дизайнеров Pella Commercial может сотрудничать с вами на раннем этапе проекта для разработки инженерных решений для окон, которые соответствуют вашим характеристикам и нагрузке. требований без ущерба для вашего дизайнерского видения. Кроме того, красивые деревянные интерьеры обеспечивают уникальную эстетику дизайна.

• Посмотреть подробные рекомендации по проектированию окон и дверей из стеклопластика

Рекомендации по проектированию

Оконные стены могут включать в себя комбинацию окон и дверей, для которых требуются усиливающие стойки, распорные стойки и подоконники для сопротивления ветровым нагрузкам и обеспечения надлежащего водоотведения.

Типовой фасад

Комбинации стеклопластика (обработка)

В этом разделе рассматриваются возможности, требования и ограничения, связанные с соединением различных комбинаций стандартных окон и дверей Pella® из стекловолокна.

Конкретные аксессуары и детали конструкции должны учитывать различные условия, которые имеют решающее значение для правильного проектирования комбинаций окон и дверей, таких как:

• Надлежащая опалубка
• Регулирующие швы для компенсации расширения и сжатия
• Промежуточная конструкция
• Усиление стойки и его торцевое крепление к черновому проему
• Конструкция стены чернового проема для приема нагрузок, передаваемых от оконной комбинации

• Посмотреть рекомендации по комбинации

Конструкция импоста

Комбинация окон и дверей создает стыки или импосты, которые могут нуждаться в структурном усилении.

• Распорки также можно использовать для создания эстетического элемента
• Чтобы гарантировать, что данная комбинация выдержит расчетное давление, используйте таблицы усиления на следующих страницах
• Эти таблицы организованы по типу соединения и типу сборки (заводская и не заводская сборка)
• Используйте графическое представление каждого типа соединения, чтобы определить, какой тип(ы) соединения содержится в комбинации
• В таблицах армирования учитываются только структурные характеристики
• См. страницу «Размер и рабочие характеристики» в каждом разделе продукта для класса производительности отдельного элемента и классы прочности

Важно:
Определение и соблюдение требований к нагрузке на конструкцию и проектирование чернового проема является обязанностью архитектора или инженера. Системы оконных и дверных рам не предназначены для поддержки дополнительных элементов или компонентов стеновой системы здания.

Download Install Details

Накладки на стойки, усиливающие стойки

Усиливающие стойки окон, нижнего подоконника

Расширитель рамы

Прочная защелкивающаяся накладка, регулируемая в полевых условиях

6 900; соответствует продуктам Pella

Комплекты для обрезки по длине, 9 шт. Длина 6 дюймов или 144 дюйма

Алюминиевая форма для кирпича с зажимом

Деталь головки

Грубая/гладкая древесина

Двусторонняя защитная деревянная отделка

• Загрунтованная и готовая к отделке
• Зернистая или гладкая поверхность
• Длина 10 футов
• Ширина плоской поверхности 3-1/2 дюйма или 5 дюймов, толщина 3/4 дюйма

Профили отделки

Головная часть

Ремонт

Полный демонтаж существующей рамы и створки

В зависимости от потребностей проекта стеклопластиковые окна могут быть использованы для замены существующих деревянных или металлических окон при полном демонтаже существующей рамы и створка обязательна.

Блочная рама с винтовым креплением

Блочная рама с установочным зажимом

Детали установки для скачивания

Дверь с бетонным блоком и кирпичной облицовкой

Окно с бетонным блоком и кирпичной облицовкой

Установочные ребра, удлинители косяка, монтажный зажим

Фланец заподлицо

• Рама с фланцем заподлицо разработана специально для замены оштукатуренных фасадов в засушливом климате, например, в юго-западной части США
• Фланец заподлицо позволяет для быстрой установки без демонтажа существующей рамы или повреждения наружной лепнины

Ремонт Сохранение существующей рамы и замена створки

уже установлен в наружной стене, может быть полностью исправен, но исправная или несъемная створка может нуждаться в замене.

• Это экономит трудозатраты, связанные с подходом полного отрыва, но также предполагает, что другие соображения могут быть удовлетворены за счет повторного использования существующей рамы и отделки
• Повторное использование может улучшить исторические или эксплуатационные соображения в зависимости от проекта
• Pella предлагает различные системы установки, предназначенные для такого подхода.

Карманная установка

Для замены окон, когда существующие рамы находятся в хорошем состоянии и требуется заменить только створку.

Стандартная система подрамника

Для замены окон при замене деревянных окон стеклопластиковыми.

Блочная рама с Т-образной рамой

Для замены окон, требующих установки изнутри здания, система Т-образной рамы Pella снижает трудозатраты, устраняя необходимость в наружных строительных лесах.

Фланец заподлицо

Приложения для установки и аксессуары

Технические загрузки

Комбинации и сведения о импосте CAD

Mullion CAD Подробности

Window Combinations

Дверные комбинации

Подробности установки

Аксессуары

Установки плавников, расширения JAMB, установка.

Цельная пластина для гвоздей с кирпичной облицовкой

Цельная пластина для гвоздей с сайдингом

Цельная пластина для гвоздей с штукатуркой в ​​юго-западном стиле

Интегральный плавник для гвоздей с виниловым сайдингом

Сотельная дверь с кирпичной шпозоной

Сдвижная дверь с сайдингом

Сотреливая дверь с юго -западным стилем Штука

Окно с бетонным блоком и кирпичной облицовкой

Системы замены и ремонта

Проекты Fiberglass Pro

Посмотреть все коммерческие проекты

Ознакомьтесь с другими документами по техническому планированию

Документы по техническому планированию на виниле

Документы по техническому планированию по дереву

Правильная установка и остекление окон

Учитывая тот факт, что окна создают большие дыры во внешней части дома, я всегда шокирован, увидев это. сколько строителей в нашем районе не правильно их устанавливают . За девять лет, что я занимаюсь строительством и ремонтом домов, я видел окна, которые не были интегрированы с герметиком, неправильно залитые установки и даже окна без уплотнителя вообще. Неправильная установка не только влияет на долговечность и гарантию окон, но также подвергает полость стены воздействию влаги.

Как и любые строители, я и моя команда хотим использовать эффективные методы, которые не будут негативно влиять на качество нашей работы. Для нас это означает использование прагматичного подхода к установке окон с учетом наихудших сценариев и долгосрочной долговечности.
