Установка опалубки перекрытия: Монтаж опалубки перекрытий различных видов

Монтаж опалубки перекрытий различных видов

Бетонирование межэтажных перекрытий и кровли – один из наиболее сложных и ответственных процессов в монолитном строительстве. Для выполнения этих работ используются специальные опалубочные системы. К монтажу опалубки перекрытий следует подходить с особой ответственностью, ведь от качества работ и соблюдения технологии зависят не только сроки строительства и долговечность построенного объекта, но и жизнь персонала.

Нарушение правил установки либо ошибки, допущенные при расчете, могут привести к снижению качества монолитной конструкции и даже ее обрушению в процессе эксплуатации. Монтаж различных видов опалубки имеет свои особенности и технологии, которые отличаются в зависимости от условий и специфики места проведения работ, используемых материалов и назначения перекрытий. Поэтому установку следует доверять только специалистам с опытом работы и квалификацией. Мы расскажем об особенностях монтажа опалубки перекрытий разных типов и конструкций.

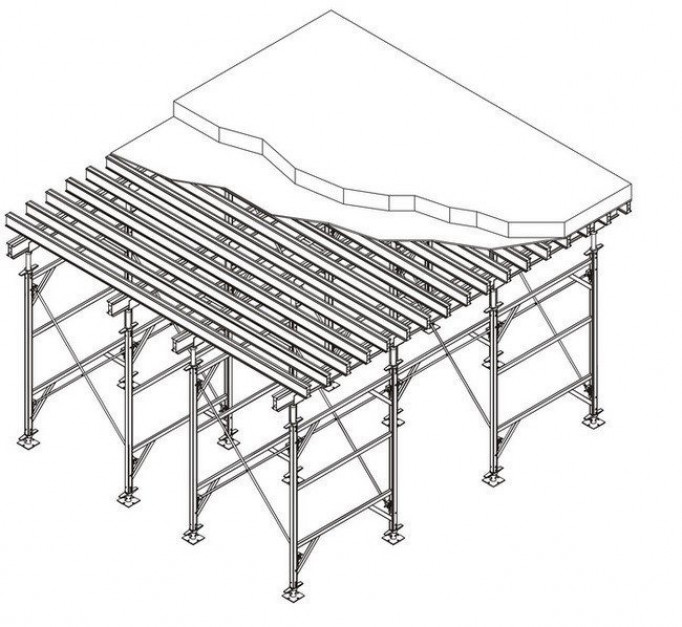

Технология монтажа балочной опалубки для монолитных перекрытий

Технология производства балочной опалубки перекрытий предполагает использование железобетонных балок, которые воспринимают на себя основные нагрузки. Работы по заливке таких конструкций можно выполнять только после установки колонн. В конструкции опалубки предусмотрены специальные пазы, в которые вставляются балки. Последовательность выглядит следующим образом:

1. Монтаж телескопических стоек с учетом их высоты. Для повышения устойчивости всей системы строители рекомендуют каждый опорный элемент опалубки перекрытий устанавливать только на треноги и скреплять их ригелями.
2. Установка стенок. На этом этапе важно надежно соединить стенки и пол между собой, для чего используются специальные крепежные элементы. В качестве дополнительного укрепления конструкции можно рассматривать деревянный настил на опалубке перекрытия.
3. Непосредственный монтаж щитов опалубки и укладка армирующего пояса.

После завершения подготовительных работ необходимо провести полную юстировку всей конструкции опалубки перекрытий и проверить надежность соединений. Затем система оценивается на предмет возможных прогибов и провисаний. Если обнаруживаются какие-либо дефекты, они устраняются.

Особенности установки опалубки перекрытий без монолитных балок

Технология монтажа опалубки перекрытий без монолитных балок во многом схожа с установкой системы для балочных перекрытий. Однако эта схема проще и требует меньше времени, поскольку нет необходимости в обустройстве дополнительных стенок, которые нужны для заливки монолитных балок. В процессе установки такой опалубки перекрытий важно строго контролировать соблюдение рекомендуемых расстояний между опорами:

• если толщина перекрытия менее 230 мм, расстояние между опорами не должно превышать 2 метров;
• при толщине менее 280 мм опоры следует ставить на расстоянии не более 1,7 метров друг от друга;
• если же толщина перекрытия не превышает 320 мм, расстояние не должно быть свыше 0,5 м.

Во время монтажа следует учитывать, что указанные расстояния являются максимально допустимыми значениями, поэтому их можно только уменьшать, а не увеличивать.

Для щитов опалубки перекрытий используется ламинированная фанера (обязательно влагостойкая), а также ДВП, ДСП и пластик. Чтобы после заливки поверхность оставалась гладкой, следует покупать только ламинированные листы.

Как монтируют опалубку перекрытий из пенополистирола

Установка опалубки перекрытий из пенополистирола также имеет свои особенности. Технология предполагает формирование полостей, при заливке которых образуются элементы будущей конструкции. Такой метод позволяет сократить объем подготовительных и отделочных работ, ведь в готовом монолитном перекрытии уже будут каналы для прокладки коммуникаций – канализации, водопровода, электросетей.

Технология монтажа опалубки из пенополистирола является несложным процессом, поэтому работы могут выполняться силами 2–3 работников. В первую очередь необходимо установить телескопические стойки и несущие балки. Последние следует обязательно разместить перпендикулярно щитам и металлическому профилю – это увеличит несущие характеристики конструкции. Места стыков обязательно герметизируются.

Особенности установки опалубки перекрытий из профнастила

Если необходимо изготовить своими руками опалубку перекрытий большой площади, оптимальным решением будет использование профнастила. Профилированные листы дороже фанеры и плит ДСП, но полученная конструкция намного надежнее деревянной. Опалубка перекрытий из профнастила обладает повышенной прочностью и относительно небольшим весом, что создает низкую нагрузку на фундамент. К тому же расход материала по такой технологии минимальный.

Монтаж опалубки перекрытий из профнастила включает следующие этапы:

1. Установка балок – основы несущей конструкции.
2. Монтаж листов профнастила.
3. Устройство армирующего пояса.
4. Заливка бетонного раствора в подготовленную конструкцию.
5. Уплотнение раствора.

Для относительно небольших (до 5 метров) пролетов в качестве балок перекрытия используют швеллеры № 16 или двутавры № 20. При установке профнастила важно строго соблюдать требование по направлению ребер листов. Они обязательно должны быть перпендикулярны несущим балкам, а площадь опоры не должна быть менее 10 см².

При монтаже опалубки перекрытий из профнастила используется несколько типов профилированных листов – для горизонтальных конструкций (индекс «Н», несущий), для вертикальных конструкций («С» — стеновой) и универсальные («НС»). При этом стеновые листы применять крайне нежелательно, поскольку они предназначены для других типов нагрузок и могут быстро деформироваться под воздействием массы раствора.

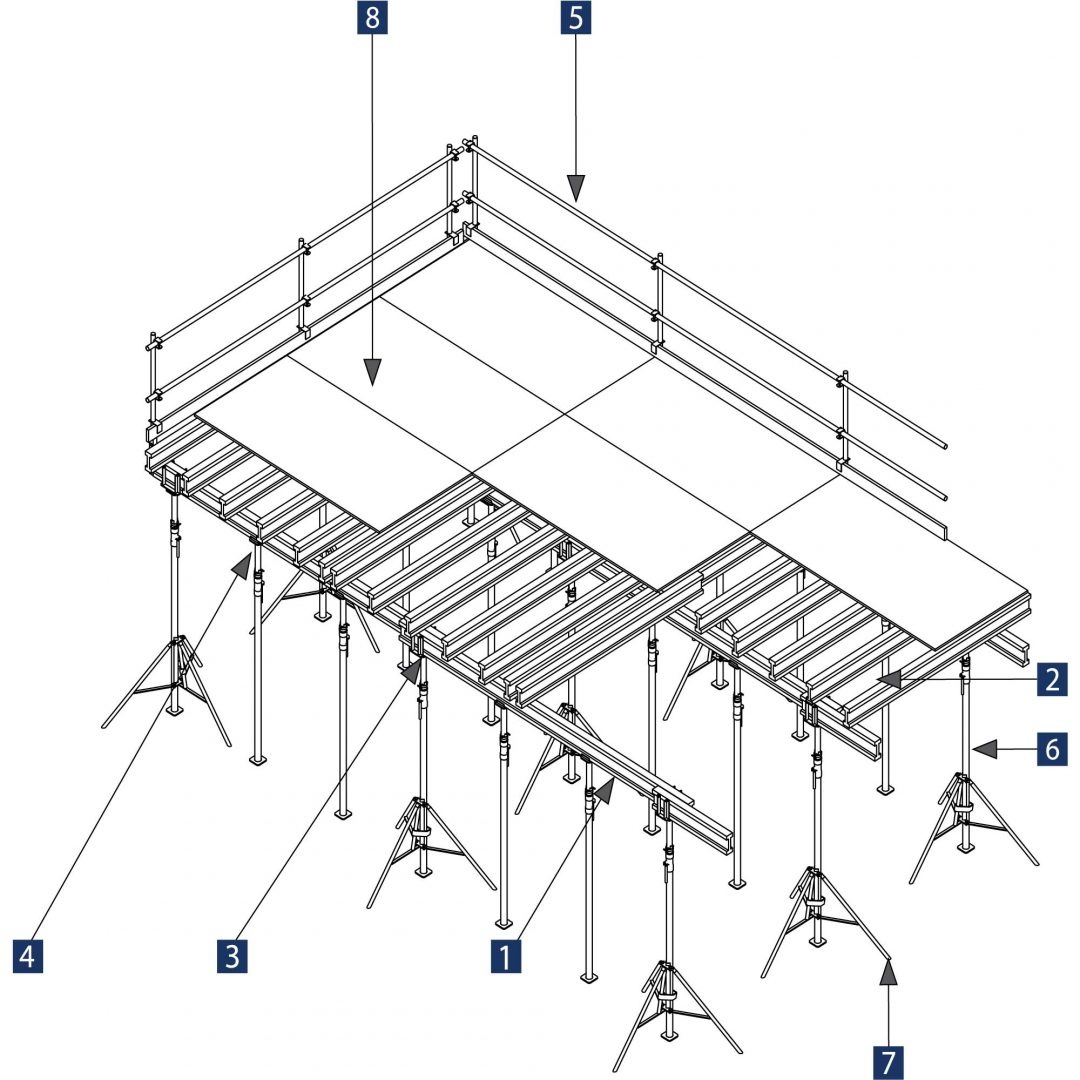

Инструкция по монтажу опалубки перекрытия

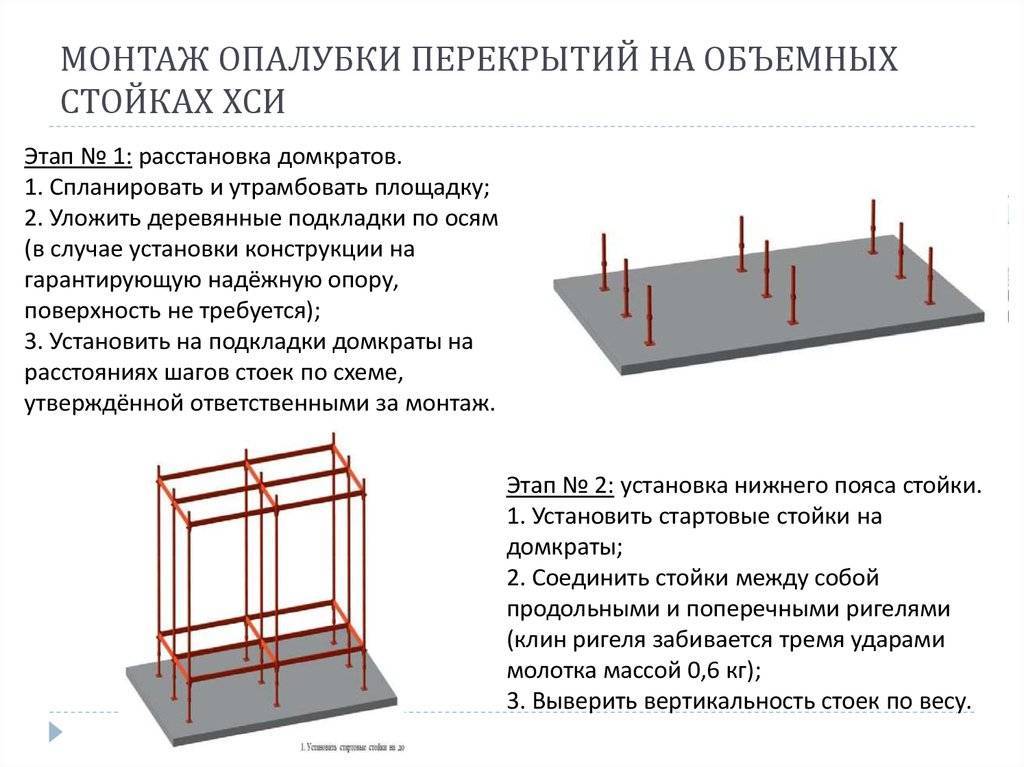

В целом, алгоритм работ по установке опалубки монолитного перекрытия выглядит следующим образом:

1. Разметка и монтаж опорных стоек.
2.  Установка треног и домкратов, крепление стоек.
3. Монтаж унивилок на стойках и крепление к ним несущих балок.
4. Установка поперечных балок перпендикулярно несущим. Шаг — 0,4–0,5 метра.
5. Укладка опорных уголков и монтаж листов опалубки перекрытия.

На завершающем этапе выполняется проверка надежности полученной конструкции, проверяется уровень опалубки перекрытия с помощью специального измерительного инструмента, а при обнаружении неровностей – исправление домкратами.

Особенности демонтажа опалубки перекрытий

Свою специфику имеет не только процесс установки опалубочной системы для перекрытий, но и демонтаж. Скорость разборки зависит от нескольких факторов:

• марки применяемого бетона;
• времени года, в которое проводятся работы по демонтажу;
• толщины бетонного раствора.

В теплое время разрешается демонтаж опалубки перекрытия через 3–4 дня, однако возобновлять строительные работы в дальнейшем следует не ранее, чем через 21 день. В осенне-зимний период сроки застывания бетона увеличиваются из-за низкой температуры и повышенной влажности окружающей среды.

Суть демонтажа конструкции для заливки перекрытий сводится к ее разборке. При этом важно соблюдать требования охраны труда. Если опалубочная система перекрытий оснащается специальными падающими головками, процесс демонтажа ускоряется и упрощается. Начинать разборку можно после набора прочности раствора не менее чем на 70 %.

Расчет конструкций для бетонирования перекрытий

Чтобы установка конструкций для бетонирования перекрытий не вызвала проблем, важно все правильно рассчитать. Для точного расчета нужно знать высоту будущего сооружения и толщину бетонного слоя. Таким же образом предварительно определяется необходимое количество пиломатериалов, если используется деревянная съемная опалубка.

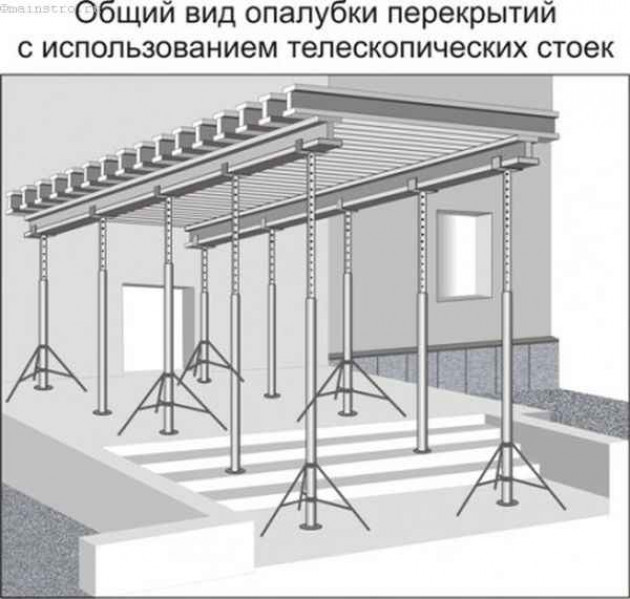

Основа любой опалубочной системы для заливки перекрытий – телескопические либо объемные стойки. В зависимости от высоты проведения работ, конфигурации бетонируемой конструкции и ее веса подбираются стойки определенного типа и рассчитывается расстояние между ними. В заводском варианте опорные элементы изготавливают из прочной стали с защитным антикоррозийным покрытием.

В технической документации к любым заводским опалубочным системам указывается предельная и рекомендованная рабочая нагрузка. В случае превышения этих значений есть риск выхода из строя опорных элементов, что приведет к аварийной ситуации. Для точного расчета требуемого количества вертикальных стоек разделите суммарную массу перекрытия, щитов и балок на показатели рабочей нагрузки стойки. При этом схему расположения стоек на стройплощадке подбирают таким образом, чтобы на каждую из них нагрузки воздействовали равномерно. Пренебрежение этим правилом может повлечь за собой перекос всей конструкции и снижение качества литья.

Например, если нам нужно залить перекрытие толщиной 0,4 метра в помещении 4 х 5 м площадью 20 м², приблизительный расчет выглядит таким образом (для конструкций из телескопических опор):

• Количество опор на 1 м² — 1 штука, поэтому в нашем случае общая потребность составит 20 телескопических опор.
• Согласно требованиям охраны труда, каждую стойку нужно ставить на треногу. Следовательно, и треног потребуется тоже 20 штук.
• Для установки деревянных балок нужны унивилки, равные количеству стоек – тоже 20 штук.
• При расчете балок учитывается 3,5 погонных метра балки на 1 м² площади. Поэтому нам понадобится 70 погонных метров балки.
• Расход фанеры на конструкции для заливки перекрытий рассчитывается на основании площади помещения и размеров самого листа. К примеру, стандартные габариты ламинированной фанеры составляют 1525 х 1525 мм, а коэффициент потерь на раскрой – 1,1. Получается, что листовой фанеры необходимо купить (20/2,3256) х 1,1=9,45 листа. Округлив, получаем 10 листов ламинированной фанеры, имеющих толщину не менее 18 мм.

Для повышения надежности опалубочной системы мастера рекомендуют фиксировать фанерные листы к балкам с помощью саморезов. В целом приведенных выше данных достаточно для самостоятельного расчета опалубочной системы, но все же лучше доверить эту процедуру профессионалам.

Особенности установки опалубки перекрытий

Новые статьи:

Все статьи

В сфере строительства одной из важнейших деталей является опалубка. Именно она создает …

Армопояс — это конструкционный элемент, служащий для распределения и усиления нагрузок в …

Всегда в наличии:

• Съемная металлическая опалубка по низкой цене за м2 с доставкой;
• Разборно-переставные щиты для работ по строительству монолита фундамента;
• Профессиональная многоразовая опалубка межэтажных перекрытий на выбор;
• Алюминиевая переставная бу опалубка недорого в отличном состоянии;
• Комплектующие элементы, универсальный крепеж опалубочных систем;
• Стоимость аренды строительных товаров в каталоге уточняйте по телефону.

Быстро и дешево оформить прокат опалубки (смотрите прайс-лист) можно у наших менеджеров.

Начинать сборку опалубки перекрытий можно только после того, как составлен чертеж и проведены все расчеты. Если планируется сооружение объемного проекта, предпочтительнее заказать выполнение ППР. Виды опалубки перекрытий различаются между собой, а монтаж зависит от особенностей строительной площадки и условий.

Опалубка перекрытий: материалы

Для монтажа опалубки перекрытий используют фанеру (влагостойкую), металлический профиль или доски. Чтобы ускорить процесс последующей разборки, используют ламинированную фанеру либо строганную доску. Минимальная толщина доски для сооружения — 4 см, ширина — лучше всего 0,2 м. У пиломатериалов не должно быть различных дефектов и сучков.

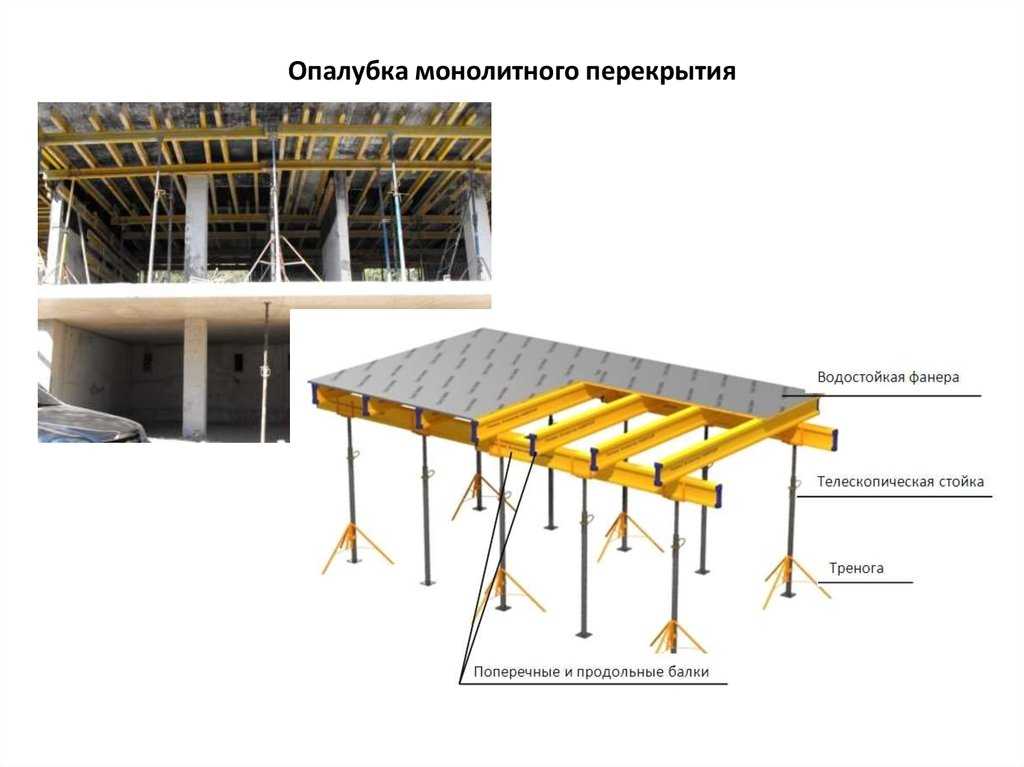

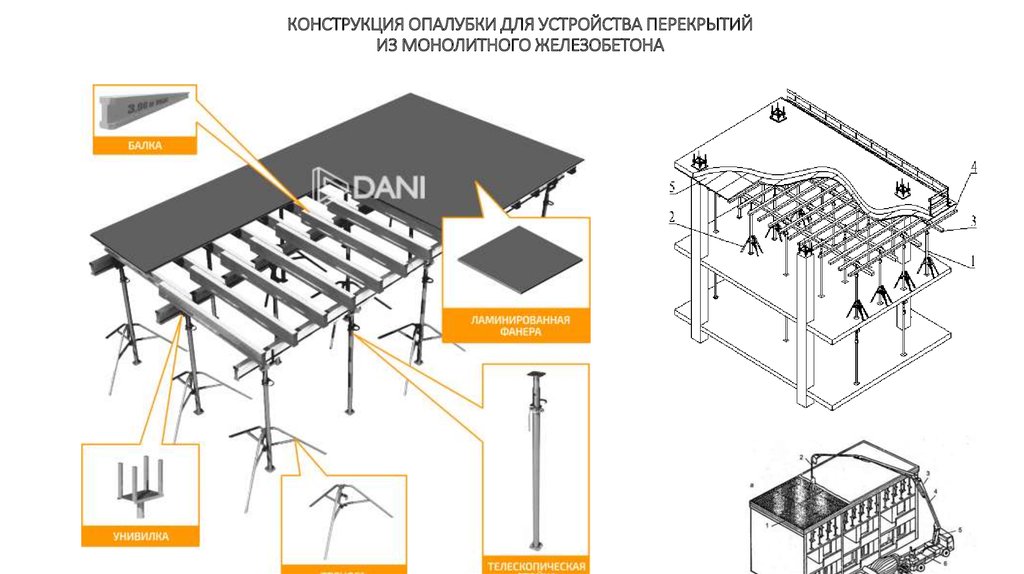

Для сборки необходимо подготовить следующие компоненты: продольные и поперечные балки, опорные стойки, раскосы, треноги, унивилки. Выбирать определенные материалы следует в зависимости от особенностей той или иной опалубочной системы.

Стойки и опоры для опалубки перекрытий

Раздвижная телескопическая стойка состоит из опорного узла, опор, сборной и специальной площадки под брус. Такие стойки в основном применяются для строительства перекрытий на определенной высоте. Опоры стартовые и доборные изготавливаются из металлического профиля. Элементы легко фиксируются при помощи замка типа cup lock. Посредством замкового соединения можно собирать систему опалубки перекрытий высотой до 18 метров.

Этапы процесса сборки

1. Выставляются опорные вертикальные компоненты с шагом в 1 метр.
2. Ригели укладываются на приготовленную заранее песчаную подушку.
3. На балки-опоры аккуратно выкладываются щитовые листы.
4. Фиксируются окантовочные борты.
5. В завершение процесса сборки герметизируются стыковые участки.

Монтаж опалубки из фанеры

Для обустройства опалубочной конструкции необходимо брать фанеру, которая защищена от проникновения влаги. Лучше всего для этого подходит ламинированная фанера. Монтаж происходит следующим образом. Вначале выставляется брус сечением 10×10 см. Далее крепятся балки и выставляются элементы. На следующем этапе крепится фанера при помощи саморезов. Поверхность деревянных щитов закрывают пленкой, а щели заполняют пеной.

Аренда опалубки лифта

Аренда опалубки Cup Lock

Аренда телескопитеских стоек

Есть вопросы?

Мы обязательно ответим.

4. Монтаж бетонных опалубочных лесов 1-го этажа | CEE 420

Дата: вторник, 9 апреля 2013 г.
Время: 15:30

Условия на месте: 77 градусов по Фаренгейту, преимущественно облачно

    Экскаваторная бригада: 5

• 1 Бригадир
• 3 члена экипажа
• 1 Оператор экскаватора

    Бетонная опалубка Строительные леса Бригада: 6

• 1 Бригадир
• 4 бригадира бетонщиков
• 1 Разнорабочий

Бригада башенного крана: 6

• 1 Оператор башенного крана
• 1 Башенный кран Радиоман
• 4 члена экипажа для погрузки/разгрузки грузов краном

    Бетонные откидные крепления Бригада: 4

• 1 Мастер
• 3 члена экипажа

    Арматура Бригада: 3

• 3 члена бригады

    Бригада обратной засыпки: 3

• 1 Машинист экскаватора
• 1 Оператор уплотнителя с дистанционным управлением
• 1 Водитель самосвала

Оборудование на объекте:

• 1 башенный кран с цепью и крюками (используется)
• 1 большой экскаватор (в эксплуатации)
• 1 обратная лопата (используется)
• 1 отбойный молоток (используется)
• 1 Самосвал (используется)
• 1 Планшет (используется)
• 1 Skytrack (холостой)
• 1 Поворот с бортовым поворотом (холостой ход)

Материал на месте:

• Много-много бетонных опалубочных лесов
• Штабель деревянных досок опалубки для бетона
• Пакеты арматуры

Ход строительства:

• Все стены фундамента залиты бетоном, опалубка снята
• Пол бетонный цокольный залит
• Гидроизоляционный слой и внешний изоляционный слой на всех фундаментных стенах
• 3/4 котлована фундаментной стены засыпано
• Арматура для несущих колонн и стены 1-го этажа на западной стороне участка установлена ​​на место
• 1/3 строительных лесов требуется для установки бетонной опалубки 1-го этажа
• Комплект бетонной опалубки 1/5 1 этажа на строительных лесах
• Земляные работы на проезжей части для подведения водопровода или канализации?
• Откидная распорка, установленная на 1/2 бетонной стены фундамента

Строительные работы:

• Бригада земляных работ с использованием отбойного молотка и обратной лопаты для земляных работ, вероятно, для крепления санитарной линии
• Бетонные леса/опалубочная бригада, возводящая леса на цокольном этаже для поддержки опалубки для заливки 1-го этажа
• Бригада башенного крана выгружает связки строительных лесов и сборных металлических каркасных стен с платформы на площадку
• Бригада по установке откидных бетонных распорок, устанавливающая откидные трубы к недавно залитым бетонным стенам
• Арматурная бригада, закрепляющая арматуру для несущих стен 1-го этажа на западной стороне площадки
• Бригада обратной засыпки засыпает землей недавно залитые стены фундамента и уплотняет их

Дополнительные замечания:

• Возможная проблема/CM за пределами площадки при земляных работах
• Возможное нарушение техники безопасности, когда бригады строительных лесов устанавливают верхние балки, стоя на высоте около 6 футов над землей без затяжек.

Фото:

Бетонные леса и опалубка.

Установка откидной связи.

Монтаж лесов для поддержки опалубки для заливки бетоном 1-го этажа. Рабочие, стоящие на строительных лесах на высоте около 6 футов над землей, без стяжек или перил безопасности, потенциальное нарушение техники безопасности.

Дорожные раскопки (возможно, для канализации?) под наблюдением КМ и бригадиров.

Обратная засыпка недавно залитой стены фундамента основанием башенного крана.

Общий прогресс сайта.

Стопки строительных лесов на месте.

Нравится:

Нравится Загрузка…

Что такое процедура установки опалубки?

Детали

Опубликовано: 04 сентября 2019

Процедура установки опалубки включает следующие операции:

• Подпирание и центрирование. Подпирание представляет собой систему конструктивных элементов, временно используемых для поддержки нагрузок во время строительства. Силы, возникающие от этих нагрузок, должны быть полностью устранены с использованием подпорок или колонн для обеспечения всей поддержки, необходимой для строящихся работ, таких как балки, опалубка, но не ограничиваясь только вышеперечисленным.
• Опалубка – Опалубка (опалубка) действует как формы для заливки бетона.
• Предоставление камеры — Формирование острого красивого угла практически затруднено, а бетон в углах легко скалывается и разбивается на куски при снятии опалубки для бетона . Следовательно, наличие камеры могло бы защитить угол от сколов при ударе по опалубке.
• Очистка и обработка поверхности. Очистка и обработка поверхности.

Когда безопасно начинать процедуру снятия опалубки ?

Формы или формы, которые удерживают бетон на месте до его высыхания, следует оставить в покое не менее чем на два дня, чтобы убедиться, что бетон затвердел. Если опалубку снять слишком рано, бетон может начать провисать, трескаться и разрушаться.

Чтобы начать процедуру снятия опалубки , вам нужен квалифицированный подрядчик, который должен выполнить следующие шаги:

• Прежде чем снимать опалубку, дайте бетону высохнуть. Вам нужно, чтобы бетон был твердым и прочным, чтобы удаление опалубки не привело к провисанию поверхности. Дайте бетону высохнуть в течение ночи.
• Удаление опалубки, начиная с верхней части наклонных плит. Используйте молоток, чтобы удалить гвозди из кольев, удерживающих формы на месте.
• Удалите из земли опоры, поддерживающие опалубку, с помощью съемника опор, чтобы не повредить опоры или опалубку.
• Отодвиньте опалубку от стенок бетонной плиты, прилагая как можно меньше усилий. Если форма прилипает к плите или ее трудно удалить, используйте монтировку, чтобы приподнять форму вверх от земли, в процессе отделяя форму от бетона. Вытащите ослабленную форму из бетона. Будьте осторожны, чтобы не повредить плиту монтировкой в ​​процессе.
• Удалите опалубку с разных сторон плиты, чтобы сохранить структурный баланс. Например, с квадратной плитой начните с верхнего левого угла, затем снимите форму с нижнего правого угла, затем с верхнего правого, а затем с нижнего левого. Удалите все формы таким образом. Если формы многоразовые, очистите их и храните в сухом месте. В противном случае утилизируйте формы.

По всем вопросам, связанным с опалубкой, обращайтесь в Formacon. Мы являемся специалистами в области строительства бетонной опалубки.
