Установка мурлата на газосиликат: Мауэрлат на газобетон без армопояса
укладка, установка с армопоясом и без него
Газобетонные блоки считаются востребованными материалами для возведения теплых, недорогих и комфортных строений. Они являются разновидностью ячеистых бетонов, к которым так же относится газосиликат и пеноблок. Процесс кладки данных блоков считается простым и быстрым, поэтому получить готовую коробку дома не составит труда. При этом заблаговременно следует определиться, как будет осуществляться крепление мауэрлата к газобетону. Грамотно проведенная работа обеспечит долгий срок службы конструкции, а также крыша будет легко справляться с многочисленными воздействиями атмосферы.
Важно! Обычно осуществляется крепление мауэрлата к газобетону без армопояса, поэтому выбираются какие-либо подходящие для работы крепежи.
Определение нагрузки
Перед укладкой мауэрлата следует определиться с нагрузками. Обычно он изготавливается из древесины или металла. Часто он делается из того же материала, который применяется для создания стропил.
Он непременно прочно и надежно фиксируется к стенам строения, после чего к нему прикрепляются стропила, обрешетка и кровельное покрытие. Это позволяет получить единую качественную стропильную систему.
В точках, где стропила опираются на мауэрлат, обеспечивается передача нагрузки, которая далее преобразуется и перераспределяется по всем стенам дома.
Важно! Газобетон считается специфическим материалом, не выдерживающим точечные нагрузки, поэтому с течением времени быстро разрушается, поэтому в регионах, где высока сейсмическая активность, желательно пользоваться технологией, предполагающей формирование армированного пояса.
Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент. Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции.
Во время данных расчетов должны учитываться факторы:
- площадь самого строения;
- конфигурация дома;
- материал и тип кровельного покрытия;
- размеры стропил и иные параметры;
- климатические условия конкретного региона, где осуществляется строительство здания;
- наличие мансардного помещения;
- вид конструкции крыши, так как она может быть двускатная или шатровая, сферическая или какая-либо другая, причем каждый вид обладает своим весом и особенностями.
Наиболее часто осуществляется строительство обычной двускатной крыши.
Из чего делается мауэрлат?
Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:
- Деревянный брус. Его сечение может быть разным, причем оптимальным считается пользоваться лиственницей. Монтаж бруса осуществляется равномерно по всем стенам дома, причем в местах стыков крепление мауэрлата к стене из газобетона выполняется с помощью прямого замка или гвоздей, обладающих большими размерами.
- Швеллер. Он представлен профилем из металла, обладающим п-образным сечением. Перед тем, как выполнять его укладку, следует убедиться, что на все поверхности нанесено специальное покрытие, гарантирующее прекрасную защиту материала от процесса коррозии.
- Двутавр. Является обычным профилем, имеющим н-образное сечение.
Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса.
Основные методы фиксации
Крепление мауэрлата к газобетону может осуществляться разными способами. Для этого выбираются те или иные виды крепежных элементов.
Важно! Желательно устройство конструкции делать таким образом, чтобы мауэрлат находился на расстоянии не меньше 5 см от наружной части стены, поэтому крепление непосредственно на стенах считается затруднительным.
Как закрепить мауэрлат к газобетону без армопояса? Для этого можно пользоваться разными методиками, предполагающими применение разнообразных крепежей.
1. Использование химических анкеров
Они специально предназначены для того, чтобы надежно закреплять разные элементы на газобетонных стенах. Они представлены в нескольких видах, каждый из которых сделан на основе из полимеров.
Важно! Химические анкера в отличие от механических крепежей не способствует напряжению распирания, а это особенно актуально для крепления мауэрлата по краям строения.
Основа из полимеров обеспечивает надежное связывание двух материалов.
Кроме применения таких химических анкеров требуется пользоваться гвоздями или болтами, а также нередко используются винты. Для усиления углов, эффективными считаются скобы или пластины.
Принцип использования химических анкеров, позволяющих надежно установить мауэрлат на газобетоне, заключается в том, что масса из синтетических элементов надежно внедряется непосредственно в поры газобетона, что обеспечивает надежность соединения блоков с мауэрлатом, представленным брусом или металлическим стержнем.
Сам процесс применения этих крепежей делится на этапы:
- подготавливается специальное отверстие для заливки химического состава;
- в него заливается смесь до упора;
- вставляется стержень из металла;
- прикрепляется мауэрлат;
- как только масса застынет, обеспечится надежное соединение элементов.
Считается, что такой метод крепления более надежен по сравнению с использованием механических крепежей. Служит фиксация больше 50 лет, причем наиболее оптимально пользоваться такими химическими анкерами в углах дома, а при этом отсутствует вероятность откола этой части.
Важно! Не допускается в местах крепления осуществлять сварочные работы, так как это приведет к разрушению полимера, поэтому он потеряет свою прочность.
2. Применение специальных шпилек
Этот вариант считается оптимальным для небольшого строения и легкой крыши. Не допускаются серьезные нагрузки на места крепления. Обычно применяется способ, если нет возможности для создания армопояса.
Важно! Специалисты считают этот метод не слишком эффективным, но отсутствуют случаи, когда разрушалась бы конструкция.
Сам процесс крепления делится на этапы:
- сверлом делаются отверстия в газоблоке, причем расстояние между ними должно быть примерно 1 м;
- вставляются шпильки, после чего они заделываются с использованием безусадочного раствора, а также допускается пользоваться цементным молочком;
- создается гидроизоляционный слой, укладываемый непосредственно на стены из газобетона, причем обычно для этого используется рубероид;

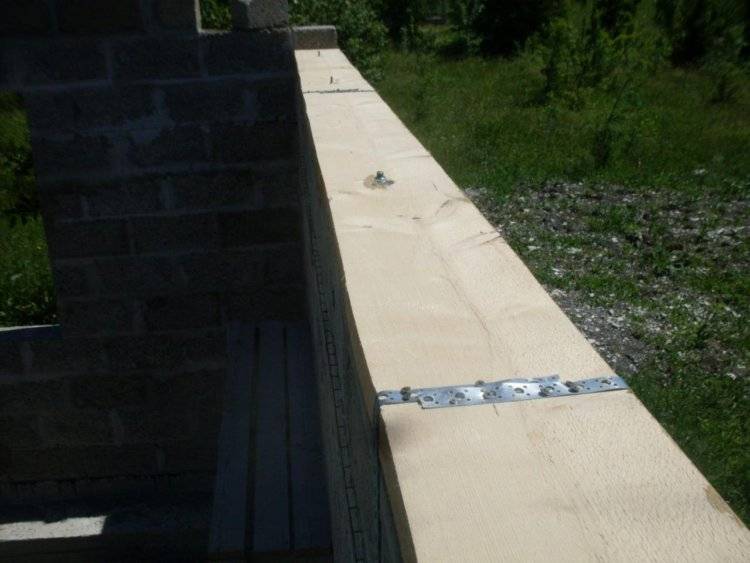

- укладывается мауэрлат на газобетон;
- он затягивается специальными гайками, причем процедура выполняется через резьбу имеющейся шайбы;
- после окончания монтажа надо воспользоваться специальными скобами для стягивания;
- сверху можно сделать стропильную систему.
Такое соединение не считается слишком надежным, поэтому обычно используется для небольших строений и при небольших нагрузках на кровлю.
3. Правила применения проволоки
Данный метод считается достаточно востребованным и простым. Пользоваться проволокой надо на непосредственном этапе возведения строения. Она непосредственно вмуровывается в дом. Сам процесс ее использования делится на этапы:
- во время кладки стен за 2 ряда до самого верха надо продеть между газобетонными блоками проволоку из стали;
- предварительно проволока скручивается в несколько слоев;
- концы элементов выпускаются;
- середина проволоки закладывается в стены;
- проволока должна обладать такой длиной, чтобы ее концы легко проходили через мауэрлат, а также, чтобы имелась возможность скрутить их;
- количество проволоки определяется в зависимости от числа устанавливаемых стропил.
Данный метод считается достаточно простым и быстро реализуемым. Не требуется тратить много средств, но подходит этот вариант исключительно для небольших строений и простых видов крыш.
4. Применение армопояса и шпилек
Наиболее надежной фиксация мауэрлата будет при использовании армированного пояса. Он предотвращает возможную деформацию стен, а также придает всему дому высокой жесткости. За счет него все нагрузки перераспределяются равномерно.
Армопояс представлен специальной конструкцией из железобетона. Она проходит по всем стенам строения. Армированный пояс формируется последовательными действиями:
- по периметру дома создается опалубка, причем обычно используется съемная конструкция;
- укладывается внутрь нее арматура;
- устанавливаются специальные шпильки для надежной фиксации опалубки;
- заливается конструкция качественным бетонным раствором;
- после его застывания демонтируется опалубка.
После выполненных работ фиксируется мауэрлат на шпильки.
Таким образом, для фиксации мауэрлата к стенам, сформированным из газобетонных блоков, могут применяться различные крепежные элементы. Каждый способ обладает своими особенностями, причем для большинства из них не требуется пользоваться армированным поясом.
Эти методы гарантируют надежную посадку мауэрлата, его крепление к стенам и эффективную фиксацию самого кровельного покрытия. Все нагрузки при этом будут распределяться по стенам строения. Специалисты уверяют, что при возведении стен из точечных материалов, таких как пеноблоки или газоблоки, лучше всего пользоваться армопоясом, хотя отсутствуют случаи разрушения домов при использовании вышеуказанных методов. Поэтому для стандартных домов с легкой кровлей они являются идеальным выбором.
инструкция по шагам, ошибки, схемы и фото
Мауэрлат представляет собой особый деревянный, реже металлический, конструктивный элемент крыши. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько точным и прочным будет присоединение опоры, зависит надежность и долговечность всей конструкции.
Оглавление:
- Особенности крепления мауэрлата
- Монтаж без армированного пояса
- Полезные рекомендации
Мауэрлат правильно выполнять из бревна или бруса размером не менее 10х10 см, обработанного асептическими растворами, просушенного, без трещин и сучков.
В случае если используется сырая древесина, то обязательное условие – наличие регулировочной гайки анкера, которую впоследствии раз в год 5 лет подряд необходимо подтягивать.
Редко для построения допускается применять швеллер или балку, но в этом случае и стропила должны быть металлические, и нагрузка на газобетон увеличивается в разы, и крепления главным образом необходимы усиленные, да и стоимость такого проекта впишется не в каждые бюджетные рамки.
Руководство по креплению
Первоначально, для равномерного распределения давления на каркас здания, во избежание продавливания газобетона сооружается железобетонный обвязочный пояс. Он представляет собой бетонную ленту габаритами 20х15 см, идущую по всему периметру газобетонной стены.
Армирующий пояс сооружают по следующей схеме:
- Сборка опалубки вдоль верха стены.
- Размещение U-образных блоков внутрь деревянного каркаса.
- Армирование прутами 10 мм.
- Установка с привязкой в арматурный каркас шпилек с резьбой диаметром 14 мм для надежного монтажа мауэрлата на расстоянии 1 м друг от друга.
- Заливка форм бетонным раствором марки М-200.
Важный момент технологии подготовки креплений – расчет количества шпилек и их месторасположение. Число стропильных ног и крепежных элементов должно быть одинаковым. Устанавливают их таким образом, чтобы не пересекались с местами соединения мауэрлата со стропильной системой. Высоту подбирают с учетом величины бруса плюс 4 см.
Через неделю снимается опалубка и пояс готов к дальнейшей работе. Крепления вмуровываются в бетон, связываясь с арматурным каркасом, обеспечивая самое надежное соединение из возможных. На шпильки накладывается брус, и ударами кувалды на последнем отпечатываются места крепления. Просверливаются отверстия нужного диаметра. Мауэрлат плотно надевается на крепежи и фиксируется шайбами и гайками.
Есть варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Длина ее, как правило, не больше 40 см, и также содержит в составе арматурный каркас с привязанным анкером, залитый бетонной смесью.
Характерна такая особенность в основном для кирпичных стен.
Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.
Существует несколько видов крепежей, которые вполне возможно выполнить своими руками с помощью:
- стальной проволоки;
- анкеров;
- шпилек;
- нагелей.
Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:
1. Механический – с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После ввинчивания элементов в основание детали дюбеля расширяются в ячеистых блоках газобетона, надежно схватываясь внутри. Отрицательная сторона такого способа – высокая стоимость метизов.
2. Химический – применяются специальные капсулы с клеящим составом из полимерной смолы. Этот вариант более доступный по цене. Сущность метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стеной.
При этом подготовленное отверстие должно быть глубиной в 2-3 слоя кладки.
Химический анкер дает более стойкое соединение по сравнению с механическим. Такие крепежные элементы для бетона пригодны к использованию в тонкостенных конструкциях, так как не дают распирания. Таким образом, обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток – невозможность проведения при необходимости сварочных работ, в силу разрушения полимерной смолы под действием высоких температур.
Наилучший вариант крепления без армопояса и самый простой – стальная проволока. В данном случае схема действий следующая: за 3-4 ряда блоков до края стены она складывается пополам и продевается под кирпичами так, чтобы концы свободно выходили наружу. Длина струны рассчитывается с запасом, чтобы ее хватило продеть через просверленные отверстия в брусе на расстоянии 25-30 см и скрутить как можно плотнее между собой. Количество обвязок должно соответствовать числу стропил.
Анкерное крепление применяется при отсутствии армирующего пояса, но чаще всего используют в комплекте с его возведением.
Тогда технология монтажа будет отличаться заменой бетонируемых шпилек на установку анкеров с гарпунными дюбелями после схватывания раствора либо с подвязкой в арматурный каркас.
Крепление шпильками выполняется, когда строение и крыша небольших размеров и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс выполняется с помощью болтов или специальных металлических Г-образных или Т-образных прутов длинной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы вмуровываются в стену за 2-3 ряда кладки до верхнего края.
Важно: заглубление стержня проводится на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается гайками к газобетону.
Инструкция по креплению опоры нагелями подразумевает использование деревянных пробок, предварительно обработанных влагозащитными средствами. Такие приспособления монтируют в стену из газобетона либо закрепляют под самым брусом. Мауэрлат фиксируют металлическими скобами.
Количество крепежей должно быть равно числу стропил.
Советы и общие инструкции
Сооружение армопояса рекомендуется большинством специалистов не только из-за создания более прочного крепления мауэрлата, но и в силу ряда причин, а именно:
1. создание дополнительной оси жесткости;
2. препятствие деформации и нарушения геометрии строения во время сезонной усадки;
3. выравнивание поверхности стен по горизонтали, к примеру, при неровностях кладки;
4. равномерное распределение статической нагрузки на каркас здания.
При использовании шпилек и анкеров немаловажно правильно подготовить отверстия. Выверять строгую вертикаль для надежной фиксации. В особенности для химического способа закрепки, где после сверления необходима тщательная очистка и промывка дыр для лучшего схватывания реагента. В некоторых случаях дрелью создается конусообразное расширение для вхождения большего количества клеящей массы и соответственно более прочного соединения.
Одно из важных условий: перед креплением деревянной опоры прокладывается гидроизоляция из битумно-полимерного материала. Рубероид в данном случае применяется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. В силу этого рекомендуется прокладывать мауэрлат современными гидроизоляционными материалами в два слоя.
Работы по сооружению кровельной системы, надежному креплению конструкции к стене из газобетона проводить самому достаточно проблематично, особенно при отсутствии должного опыта в строительстве. Поэтому подобного рода мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.
