Установка мауэрлата и монтаж конструкции, что такое жесткая установка и в чем отличие от скользящей, советы мастеров

Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

• Мауэрлат что это такое?
• Соединение мауэрлата
• Как происходит крепление стропила к мауэрлату?
• Жёсткая установка стропил
• Что такое скользящая установка?
• Как закрепить на стене брус?

Мауэрлат что это такое?

Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

Соединение мауэрлата

В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

Для правильного монтажа мауэрлата необходимо:

• сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
• наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
• после завершения работы мы сможем получить мауэрлат необходимой длины.

Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

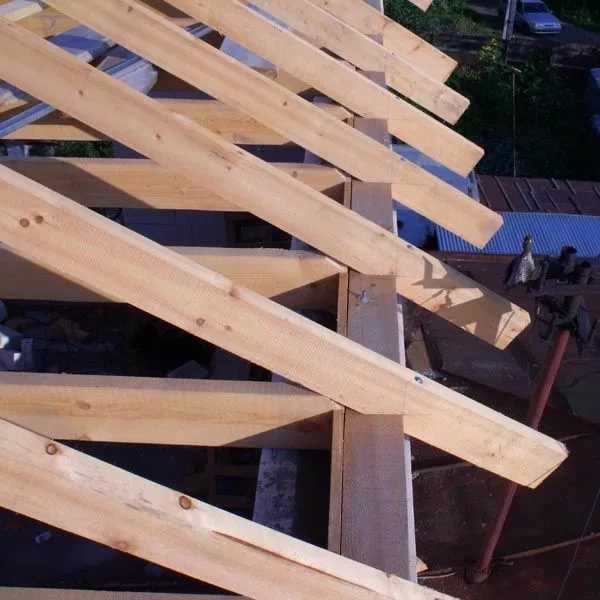

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

Жёсткая установка стропил

Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

Что такое скользящая установка?

Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

Как закрепить на стене брус?

Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание:

Назначение мауэрлата
Правила обустройства основы под стропила
Зачем нужен армированный пояс
Способы фиксации обвязки под стропила на крыше
Порядок монтажа мауэрлата на стены — как закрепить правильно
Гидроизоляция

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.

Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

Правила обустройства основы под стропила

Основной характеристикой мауэрлата считаются его размеры. Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность. Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.

Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком. От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

• 1 часть цемента;
• 3 части мелкого щебня;
• 1,5 части песка;
• вода (как правило, 1 часть).

В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

1. На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
2. Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
3. В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

1. Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
2. Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
3. Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
4. Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

Способы фиксации обвязки под стропила на крыше

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

1. Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены. Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.
2. Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
3. Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу. У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров. Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов. Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.

Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

Гидроизоляция

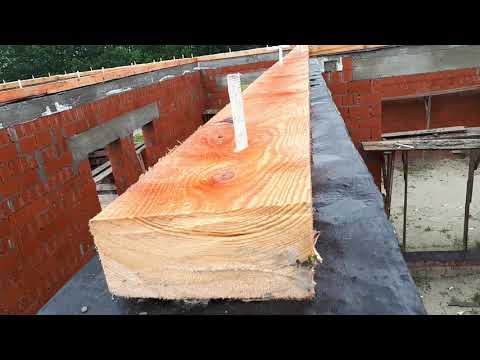

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.

Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате. Данный метод применяют в срубах.

Кровельная техническая карта | Загрузить чертежи, чертежи, блоки AutoCAD, 3D -модели

Содержание

Введение

Область приложения

Организация и технологии выполнения работ

Требования к качеству и принятию работ

Требования к безопасности и безопасность

. Для логистических ресурсов.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Введение

Кровля — верхний элемент кровли, устроенный для защиты здания от атмосферных осадков.

Кровля должна выдерживать не только атмосферные осадки, но и высокие (летом) и низкие (зимой) температуры, солнечную радиацию, кислотные дожди и механические воздействия при эксплуатации и ремонте. Кровля должна отвечать требованиям ремонтопригодности, надежности и долговечности.

Вышеперечисленным требованиям полностью удовлетворяет металлическая кровля. Металлическая вагонка относится: по форме – к листовым, штучным, а по типу материала – к металлическим кровельным материалам.

В соответствии с материалом выполняются кровельные работы по обустройству металлической кровли.

Рекомендации, приведенные в МДС 1281, используются при составлении проекта производства работ.

После утверждения руководством организации в качестве стандарта организации рабочий проект является нормативным документом.

Стандарт организации кровельных работ необходим не только для выполнения работ, но и будет востребован при лицензировании строительной организации (предприятия) на производство данного вида работ, при аттестации системы менеджмента качества, при аттестации качество крыш.

При разработке рабочего проекта использовались положения СНиП 3.04.0187 «Покрытия теплоизоляционные и отделочные», отечественные и европейские стандарты, современные достижения науки и техники, опыт устройства крыш из металлоконструкций.

Проект производства работ содержит строительные нормы и правила, обеспечивающие качество кровельных работ на уровне современных требований. Однако положения документа призваны позволить организации (при соблюдении требований стандарта) корректировать методы и приемы работы с учетом местных условий.

Область применения

Настоящая инструкция предназначена для устройства стропильной системы из брусьев и досок с настилом из брусков для кровли из листов металлического листа для жилого дома. Технологический план предусматривает устройство несущих элементов крыши из деревянных бревен, брусьев и дощатых стропильных ферм.

К работам, предусмотренным настоящей Инструкцией, относятся: мауэрлаты

;

стойки и прогоны;

стропила и обвязки;

фермы;

слуховые окна;

сетки;

листы металлические скребки;

пароизоляция;

теплоизоляция.

Материалы для кровельной системы должны подаваться мачтовым подъемником C598A.

Организация и порядок производства работ

2.1 Перед монтажом стропильной системы выполнить следующие организационно-подготовительные мероприятия и работы:

— изготовить и принять нижележащие конструкции, в том числе монтаж чердачной плиты, устройство карниза, устройство вентиляционные стояки над чердачной плитой и кровлей;

— установить мачтовый грузовой подъемник;

— подготовить инструменты, приспособления, оборудование;

— доставка материалов и изделий на рабочее место,

— выдача наряда-допуска на работы повышенной опасности;

— ознакомление исполнителей с технологией и организацией работ.

2.2 На мансардный этаж подводят заранее подготовленные, обработанные защитными составами, размеченные и зашпаклёванные элементы стропильной системы. При этом поставляются средства уборки инвентаря для монтажа.

2.3 Монтаж элементов стропильной системы из наклонных стропил производить с разбивкой фронта работ на захват в следующем порядке:

— установка мауэрлатов;

— установка стоек, прогонов и ферм;

— установлена ​​решетка.

2.4 Монтаж мауэрлатов производится с предварительной прокладкой по верху стен 2 слоями рулонной гидроизоляции.

2.5 После приведения мауэрлатов в проектное положение на станину устанавливают стойки, временно скрепляя их схватками и раскосами. Затем вдоль стоек укладывают коньковый прогон, регулируют его положение с помощью уровня и закрепляют элементы гвоздями.

2.6 Стропильные ноги и раскосы из досок устанавливаются в следующем порядке:

— разбивка по мауэрлатам проектного положения стропильных ног;

— выбранные в гнезде мауэрлаты;

— должны быть установлены выдвижные инвентарные стеллажи и инвентарные подмости;

— элементы составных стропильных ног укладывают: нижнюю — на мауэрлат и в развилку выдвижной стойки, верхнюю — между верхними обкладками и в развилку выдвижной стойки;

— выровняйте верхние плоскости обоих элементов составных стропильных ног с помощью стойки и выдвижной стойки;

— закрепление гвоздями места сопряжения элементов составной ноги и подкоса;

— места соединения стропильных ног с мауэрлатами и концы стропильных ног на опорах дополнительно антисептируются.

Заключение

Исторически большинство зданий массовой городской застройки в России имеют плоские крыши. Более того, данный тип кровельной конструкции не теряет своей актуальности в современном строительстве. Это связано с возможностью использования плоских крыш на зданиях любой площади, сравнительной простотой и удобством эксплуатации.

Из нескольких видов плоских кровель в нашей стране особой популярностью на протяжении многих десятилетий пользуются так называемые мягкие кровли (без цементных стяжек). Они не рассчитаны на интенсивную эксплуатацию, но при правильном подборе материалов выдерживают значительные нагрузки.

Благодаря дешевизне и простоте монтажа такие кровли стали активно применяться в эпоху массового строительства — ими оборудовано большинство многоэтажек, построенных с 1960-х по 1990-х годов, школы и детские сады, административные здания и торговые центры. В качестве гидроизоляционного слоя здесь использовались дешевые рулонные материалы типа рубероид. Однако этот материал обладает высоким водопоглощением, на морозе становится хрупким, поэтому не отличается долгим сроком службы. Так что общая проблема таких крыш, находящихся в эксплуатации и по сей день, это постоянные протечки и необходимость ремонта раз в несколько лет.

В последнее время стало очевидным, что наиболее перспективным является системный подход к устройству мягкой кровли, который должен учитывать совместную работу всех элементов пирога кровли в конкретных условиях. Использование современных рулонных материалов (полимерных мембран), прочных теплоизоляционных плит и специальных креплений буквально вдохнуло в этот вид кровли новую жизнь. Особенно эффективно, по мнению специалистов, использование кровельных систем, все комплектующие которых предлагает один поставщик. Учитывая высокое качество и совместимость компонентов, срок службы таких систем составляет не менее 25 лет, разумеется, при установке квалифицированными специалистами.

Практика показывает, что большинство проблем при эксплуатации плоских кровель возникают в результате неграмотных работ и неправильного подбора теплоизоляционных и клеевых материалов, а не из-за ошибочного проектирования самой кровли. При этом грамотно сделанная плоская кровля прослужит долгие годы, значительно повысит теплозащиту и пожарную безопасность здания в целом. Современные кровельные системы предоставляют все возможности для возведения прочных и максимально надежных плоских крыш, а их использование позволяет не только снизить тепло- и энергопотери, но и существенно сэкономить на эксплуатации.

Содержание чертежей

ТОСМП.dwg

Секция, угол фиксации и удлинение, но и правила фиксации

Мауэрлат, наливаемый на свинью, помогает закрепителю ферментировать и восстанавливать единую форму заряда. Vous devez comprendre sa Structure et décider des matériaux, de la technologie de Construction, afin que l’élément служат longtemps.

Contenu

1. Nécessité et but
2. Appareil Mauerlat
3. Calcul de section
4. Solutions de construction Mauerlat
5. Méthodes de montage
6. Au béton cellulaire
7. Au mur de briques
8. Installation de Mauerlat
9. Applications de sous -couche et d’imperméabilisation

Nécessité et but

Мауэрлат-эст-ла-база-де-ла-структура-дю-туа. Un élément effectue plusieurs tâches différentes en meme temps:

• Роль базы для установки шевронов. La monture Mauerlat permet de les Combiner en un seul système.
• Repartition de la charge que doivent supporter les murs. Les mauerlats aident à augmenter la zone d’influence de chaque élément. Cela élimine la non-uniformité dans la répartition des force créées par la neige et le vent.
• Компенсация за écarter les jambes des шевронов.
• Connexion de la charpente du toit aux Structures Murales. Le dispositif Mauerlat cree une connexion stable entre le toit et le reste du batiment. Grâce à cela, même les rafales de vent puissantes ne le briseront pas.

Необходимо определить наиболее возможный вариант конструкции без мауэрлата, а также определить необходимые типы батика. Si nous parlons d’une maison à ossature ou en bois léger, cette unité frameworkle peut être ignorée. Là, ses fonctions sont remplies par des barres ou la couronne finale. Si le toit est en metal, la poutre transversal superieure, constituée d’un canal ou d’un tuyau à haute résistance, est responsable des tâches envisagées.

Si le bâtiment est fait de materiaaux en blocs et que le toit est prévu en bois, l’installation d’un Mauerlat est nécessaire. Il est également recommandé pour l’aménagement du grenier.

Appareil Mauerlat

Mauerlat est une unité frameworklle à l’extérieur du plan du mur d’extrémité, une configuration d’amortissement réalisée sous la forme d’un cadre de support. Il peut être fabriqué à partir d’acier laminé ou de blocs de bois. Сын, но это основа контура ферметуры, де комбайнер ле туа ауек ла боит де строительства.

Le bois de Mauerlat doit être d’une d’une suffisante, ne pas présenter de crevasses, de fissures et d’autres, нарушения целостности, некроза и нечистоты. Vous pouvez également faire ипе структура à partir de planches épaisses. Le bois de coniferes, comme le pin ou le mélèze, est couramment utilisé. Ils sont légers, durables et rétrécissent peu lorsqu’ils sont secs. Parfois, du bois rond est utilisé, dont l’écorce est soigneusement nettoyée. Dans ce cas, l’un des côtés doit être coupé sur une machine circulaire pour creer un contact étroit avec la surface du mur.

Pour que lastructure soit fiable, l’humidité inutile doit être éliminée du bois. Une chambre de séchage EST Bien Adaptée à cet effet.

Премиальные материалы, предназначенные для использования с антисептическими и противозажигательными пропитками. C’est bien si vous pouvez obtenir unecombinéecompositioncombinéequicombinéлелеэффектыдвухтипов.

Parfois, рекомендованный фабрикантом по структуре à partir de bois de sciage, dont la récolte a eté effectuée en hiver.

Расчет по разделу

Учет чрезмерного количества элементов без дополнительной опции: dans ce cas, начисляемая плата за производство и трудозатраты при установке deviennent plus difficiles.

Исчисление сечения поперечного сечения мауэрлата, ils sont souvent guidés par le diamètre des murs extérieurs. L’épaisseur des éléments de l’ouvrage à ériger doit être au moins égale au tiers de cette valeur. Стандартные размеры решеток составляют от 0,15×0,08 м до 0,2×0,2 м.

Lors de l’installation du Mauerlat, la connexion de cartes est parfois utilisée.Cela permet d’economiser des ressources, mais une Telle Solution ne convient que lorsque la charge sur la framework est faible.

Solutions de Construction Mauerlat

Parfois, lors de l’aménagement d’un Mauerlat pour un toit à pignon, il devient nécessaire de construire la framework. Si возможно, il vaut la peine de choisir des poutres solides d’une longueur similaire à celle du mur. Mais cela n’est pas toujours возможно, c’est pourquoi la pose de poutres mixtes est souvent pratiquée. Leurs éléments doivent être choisis de manière à avoir environ la moitié de la longueur requise. Les gros et petits fragments ne sont pas la meilleure option. Par пример, si la longueur du mur est de 8 m, vous devez choisir deux barres de 4 m de long, pas une combinaison de deux et 6 mètres.

Устройство для объединения фрагментов, leurs extrémités sont sciées à la moitié de l’épaisseur et enduites d’un composé antiseptique. Специальные таблички Des, де ancrages или clous peuvent servir де фиксации. Parfois, tout est fourni pour que la connexion tomb sur la goupille hypothécaire. Cette option offre la conception la plus robuste.

Pour relier les éléments transversaux aux монеты, une cheville est martelée dans le trou fait par la perceuse. Dans le meme temps, les partys d’extrémité des poutres sont fixées avec des agrafes entraînées obliquement. Cela Rend La Structure Plus Жесткая.

Méthodes de montage

Vous pouvez installer des poutres de différentes manières. Метод фиксации, соответствующий dépend du materiau, не соответствует действительности les murs du batiment. L’Use d’une connexion non pertinente peut facilement разрушителя структурных элементов.

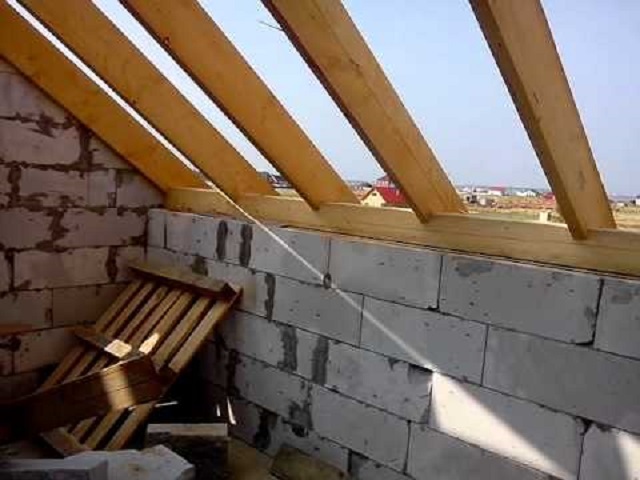

Бетон сотовый

Бетон сотовый является хрупким материалом, который не может быть использован для использования в анкраже или шевильях для села. Dans ce cas, des fissures peuvent facilement apparaître dans les zone d’ancrage. Pour de tels blocs, les éléments d’ancrage chimiques sont mieux adaptés. Dans l’épaisseur de la paroi, ils sont maintenus par une colle à urcissement Rapide. Pour installer de Telles Fixations, un évidement conique tronqué est percé dans le bloc. Après avoir nettoyé son intérieur, une tige filetée y est placee. Ensuite, la colle est coulée. Lorsqu’il saisit, les poutres sont fixées aux poteaux.

Au mur de briques

Pour la maçonnerie, другие методы фиксации, которые не используются. L’une des plus simples состоит из poser au préalable un fil d’acier épais. Il est placé à 3-4 ranges du haut du mur, tandis que les queues doivent être sorties vers les côtés intérieur et extérieur. Il est souhaitable Que le nombre de pattes soit identique à celui des pieds des chevrons. Pour fixer la poutre, les queues sont tordues dessus. Dans ce cas, l’élement Mauerlat est attiré par le mur. Cette метод convient également aux bâtiments en pierre et en beton. Pour une résistance maximale, serrez avec un levier.

Une autre méthode implique l’utilization d’agrafes. Dans ce cas, quelques rangees en dessous du sommet, un bouchon de bloc est posé. Cela se fait avec l’extrémité tournée vers l’extérieur. L’une des extrémités du support est martelée dans la poutre, l’autre dans la cheville. La poutre doit être plus épaisse que la longueur du côté raccourci de la fixation. La taille de l’équerre est choisie pour être identique à la Distance entre la cheville et la poutre.

Установка мауэрлата

Pour représenter le type de charge que la framework creera sur les murs, des expressionsionalles sont utilisées pour trouver le volume et la masse: m = V * ρ = L * S * ρ … Pour connaître le poids du Мауэрлат, vous avez besoin de données sur la longueur des barres, les zone de leurs coupes et la densité du bois.

Или какой-то определенный номер, определяющий правила, необходимые для выполнения данной конфигурации установки:

1. Установка действует на главный интерьер.
2. Vous devez prendre soin de la planéité du haut de la maçonnerie. Il doit être verifié horizontalement.
3. Предпочтительный выбор решеток или планок в поперечном сечении в форме четырехугольника и не в виде круга, кардан в единую структуру, составную часть, нижние регионы, расположенные ниже элементов, не контактируют друг с другом, а также с соединением в слепую или на сомет де ла масонство.
4. Расстояние между внешним краем стены и опорной стойкой в ​​устье реки 50 мм.
5. Il est nécessaire de veiller à l’isolation interne de la the porteuse.

Является предпочтительным фиксатором элементов мауэрлата с косым купе. Dans ce cas, la configuration devient particulièrement harde avec des Forces dirigées verticalement.

Une autre façon de Combiner des Composants est «en demi-arbre» avec un verrou droit ou oblique. Различные продукты peuvent servir de fixations. La connexion la plus courante est avec des boulons.
