Установка мауэрлатов: Установка мауэрлата и монтаж конструкции, что такое жесткая установка и в чем отличие от скользящей, советы мастеров

Установка мауэрлата и монтаж конструкции, что такое жесткая установка и в чем отличие от скользящей, советы мастеров

Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

• Мауэрлат что это такое?
• Соединение мауэрлата
• Как происходит крепление стропила к мауэрлату?
• Жёсткая установка стропил
• Что такое скользящая установка?
• Как закрепить на стене брус?

Мауэрлат что это такое?

Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

Соединение мауэрлата

В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

Для правильного монтажа мауэрлата необходимо:

• сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
• наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
• после завершения работы мы сможем получить мауэрлат необходимой длины.

Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

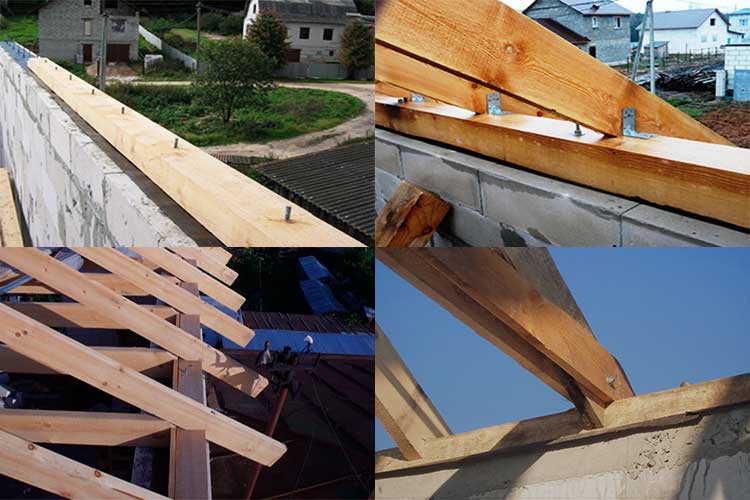

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

Жёсткая установка стропил

Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

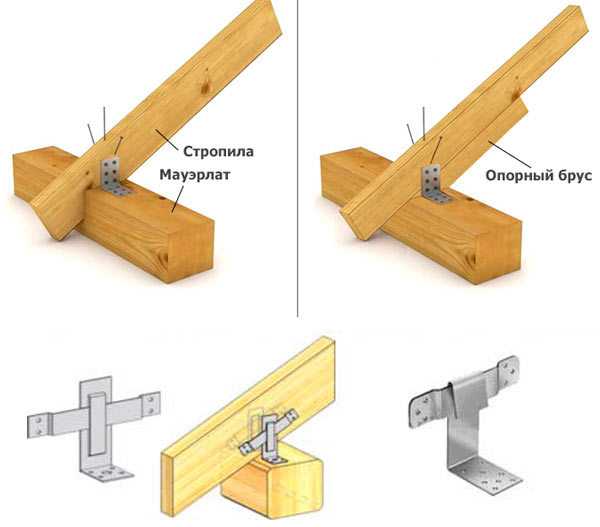

1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

Что такое скользящая установка?

Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

Как закрепить на стене брус?

Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил

Содержание:

Что это такое
Материалы для изготовления мауэрлата
Способы укладки мауэрлата на стены
Подготовка к созданию армированного пояса
Порядок крепления мауэрлата для двускатной крыши
Обустройство армированного пояса

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами, поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

• деревянного бруса;
• двутавровой балки;
• металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

• без армопояса;
• монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены, применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

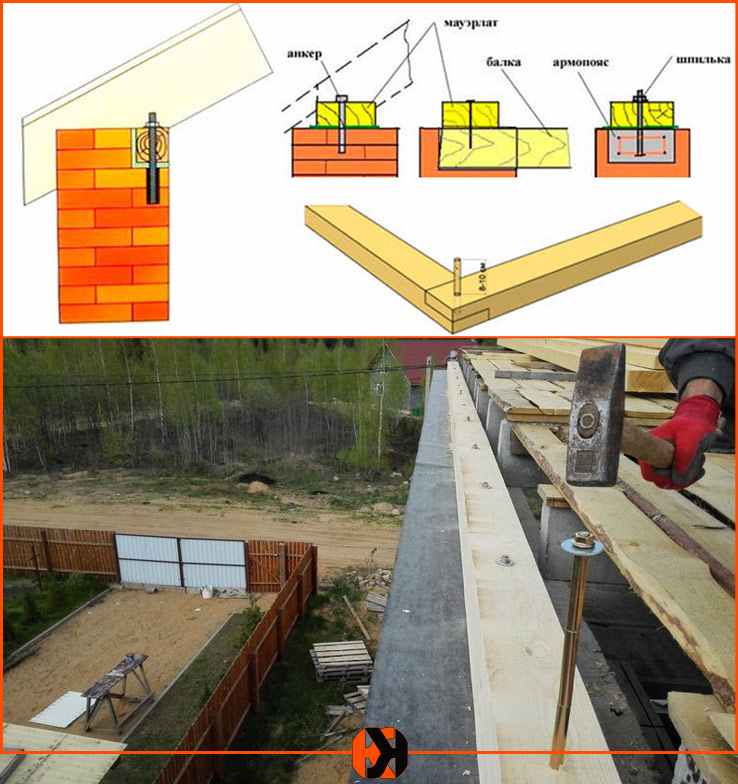

Самым простым способом крепления строители считают использование проволоки-катанки:

1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

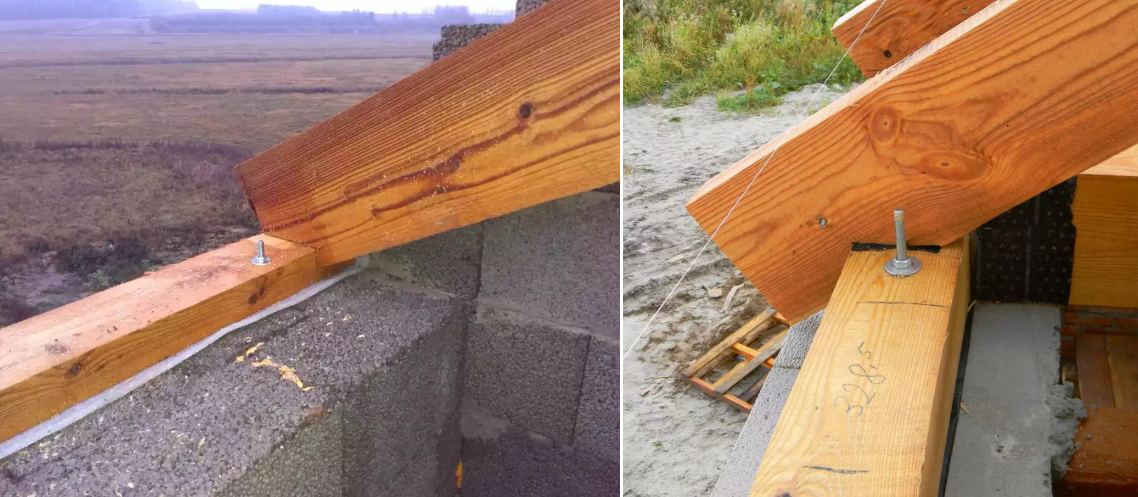

1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

1. Измеряют расстояние между противолежащими частями мауэрлата.
2. Полученную величину делят пополам и отмечают середину пролета.
3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

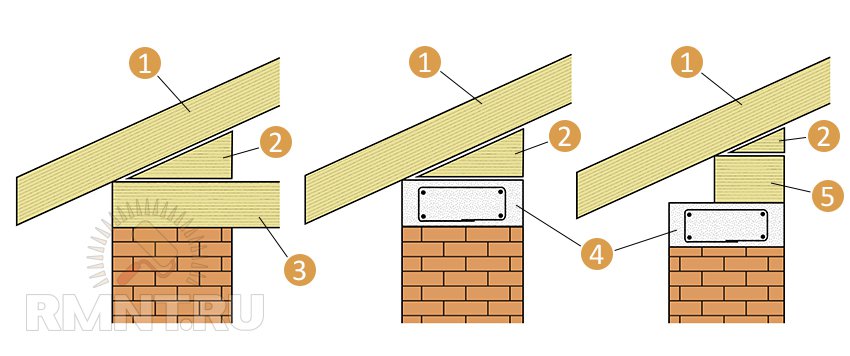

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

• южная и северная стороны дома;
• части постройки, находящиеся постоянно в тени и на солнце;
• сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
• обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

• скоб;
• скрещивающихся гвоздей в мауэрлате;
• фиксирующих стальных пластин;
• вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

• ширина минимум 10 сантиметров;
• отступ бруса от края стены – минимум 5 сантиметров;
• оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
• расстояние между брусьями должно быть равномерным на всем протяжении конструкции.


ЛЕД || პოლიურეთანის სენდვიჩები

СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ

Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные. Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор. Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс? -Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм. Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м. -Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.

-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх. — Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков. -Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.

Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.

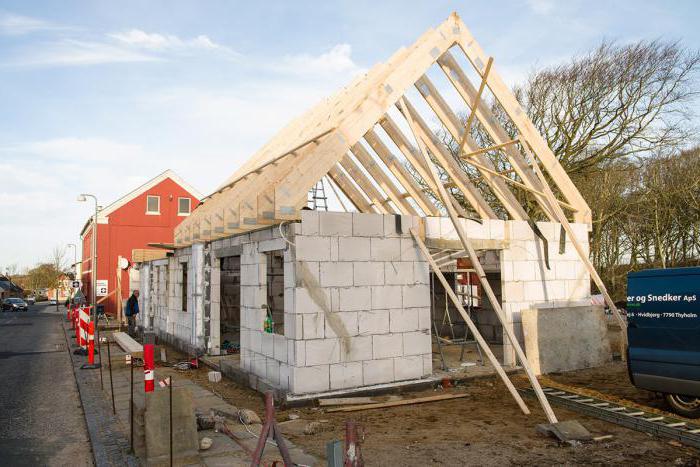

Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.

УСТАНОВКА МАУЕРЛАТА

Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен. Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.

Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов. Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину. Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу. Шаг 4. Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой. Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам. Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий. По углам и по длине бруски соединяют в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

Кровельная техническая карта | Скачать чертежи, чертежи, блоки AutoCAD, 3D -модели

Содержание

ВВЕДЕНИЕ

Область приложения

Организация и технологии выполнения работ.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Введение

Кровля — верхний элемент кровли, устроенный для защиты здания от атмосферных осадков.

Кровля должна выдерживать не только атмосферные осадки, но и высокие (летом) и низкие (зимой) температуры, солнечную радиацию, кислотные дожди и механические воздействия при эксплуатации и ремонте. Кровля должна отвечать требованиям ремонтопригодности, надежности и долговечности.

Вышеперечисленным требованиям полностью удовлетворяет кровля из металлочерепицы. Металлическая вагонка относится: по форме – к листовым, штучным, а по типу материала – к металлическим кровельным материалам.

В соответствии с материалом выполняются кровельные работы по обустройству металлочерепицы.

Рекомендации, приведенные в МДС 1281, используются при составлении проекта производства работ.

После утверждения руководством организации в качестве стандарта организации рабочий проект является нормативным документом.

Стандарт организации кровельных работ необходим не только для выполнения работ, но и будет востребован при лицензировании строительной организации (предприятия) на производство данного вида работ, при аттестации системы менеджмента качества, при аттестации качество крыш.

При разработке рабочего проекта использовались положения СНиП 3.04.0187 «Покрытия теплоизоляционные и отделочные», отечественные и европейские стандарты, современные достижения науки и техники, опыт устройства крыш из металлоконструкций.

Проект производства работ содержит строительные нормы и правила, обеспечивающие качество кровельных работ на уровне современных требований. Однако положения документа призваны позволить организации (при соблюдении требований стандарта) корректировать методы и приемы работы с учетом местных условий.

Область применения

Настоящая инструкция предназначена для устройства стропильной системы из брусьев и досок с настилом из брусков для кровли из листов металлического листа для жилого дома. Технологический план предусматривает устройство несущих элементов крыши из деревянных бревен, брусьев и дощатых стропильных ферм.

К работам, предусмотренным настоящей Инструкцией, относятся: мауэрлаты

;

стойки и прогоны;

стропила и обвязки;

фермы;

слуховые окна;

сетки;

листы металлические скребки;

пароизоляция;

теплоизоляция.

Материалы для кровельной системы должны подаваться мачтовым подъемником C598A.

Организация и порядок производства работ

2.1 Перед монтажом стропильной системы выполнить следующие организационно-подготовительные мероприятия и работы:

— изготовить и принять нижележащие конструкции, в том числе монтаж чердачной плиты, устройство карниза, устройство вентиляционные стояки над чердачной плитой и кровлей;

— установить мачтовый грузовой подъемник;

— подготовить инструменты, приспособления, оборудование;

— доставка материалов и изделий на рабочее место,

— выдача наряда-допуска на работы повышенной опасности;

— ознакомление исполнителей с технологией и организацией работ.

2.2 На мансардный этаж подают заранее подготовленные, обработанные защитными составами, размеченные и зашпаклеванные элементы стропильной системы. При этом поставляются средства уборки инвентаря для монтажа.

2.3 Монтаж элементов стропильной системы из наклонных стропил производить с разбивкой фронта работ на захват в следующем порядке:

— установка мауэрлатов;

— установка стоек, прогонов и ферм;

— установлена ​​решетка.

2.4 Монтаж мауэрлатов производится с предварительной прокладкой по верху стен 2 слоями рулонной гидроизоляции.

2.5 После приведения мауэрлатов в проектное положение на станину устанавливают стойки, временно скрепляя их схватками и раскосами. Затем вдоль стоек укладывают коньковый прогон, регулируют его положение с помощью уровня и закрепляют элементы гвоздями.

2.6 Стропильные ноги и раскосы из досок устанавливаются в следующем порядке:

— разбивка по мауэрлатам проектного положения стропильных ног;

— выбранные в гнезде мауэрлаты;

— должны быть установлены выдвижные инвентарные стеллажи и инвентарные подмости;

— элементы составных стропильных ног укладывают: нижнюю — на мауэрлат и в развилку выдвижной стойки, верхнюю — между верхними обкладками и в развилку выдвижной стойки;

— выровняйте верхние плоскости обоих элементов составных стропильных ног с помощью стойки и выдвижной стойки;

— закрепление гвоздями места сопряжения элементов составной ноги и подкоса;

— места соединения стропильных ног с мауэрлатами и концы стропильных ног на опорах дополнительно антисептируются.

Заключение

Исторически большинство зданий массовой городской застройки в России имеют плоские крыши. Более того, данный тип кровельной конструкции не теряет своей актуальности в современном строительстве. Это связано с возможностью использования плоских крыш на зданиях любой площади, сравнительной простотой и удобством эксплуатации.

Из нескольких видов плоских кровель в нашей стране особой популярностью на протяжении многих десятилетий пользуются так называемые мягкие кровли (без цементных стяжек). Они не рассчитаны на интенсивную эксплуатацию, но при правильном подборе материалов выдерживают значительные нагрузки.

Благодаря дешевизне и простоте монтажа такие кровли стали активно применяться в эпоху массового строительства — ими оборудовано большинство многоэтажек, построенных с 1960-х по 1990-х годов, школы и детские сады, административные здания и торговые центры. В качестве гидроизоляционного слоя здесь использовались дешевые рулонные материалы типа рубероид. Однако этот материал обладает высоким водопоглощением, на морозе становится хрупким, поэтому не отличается долгим сроком службы. Так что общая проблема таких крыш, находящихся в эксплуатации и по сей день, это постоянные протечки и необходимость ремонта раз в несколько лет.

В последнее время стало очевидным, что наиболее перспективным является системный подход к устройству мягкой кровли, который должен учитывать совместную работу всех элементов пирога кровли в конкретных условиях. Использование современных рулонных материалов (полимерных мембран), прочных теплоизоляционных плит и специальных креплений буквально вдохнуло в этот вид кровли новую жизнь. Особенно эффективно, по мнению специалистов, использование кровельных систем, все комплектующие которых предлагает один поставщик. Учитывая высокое качество и совместимость компонентов, срок службы таких систем составляет не менее 25 лет, разумеется, при установке квалифицированными специалистами.

Практика показывает, что большинство проблем при эксплуатации плоских кровель возникают в результате неграмотных работ и неправильного подбора теплоизоляционных и клеевых материалов, а не из-за ошибочного проектирования самой кровли.
