Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели.
  В зависимости от величины, крепежные детали имеют разное обозначение.

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов.

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Такое закрепление стропил дает хорошую жесткость и надежность.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

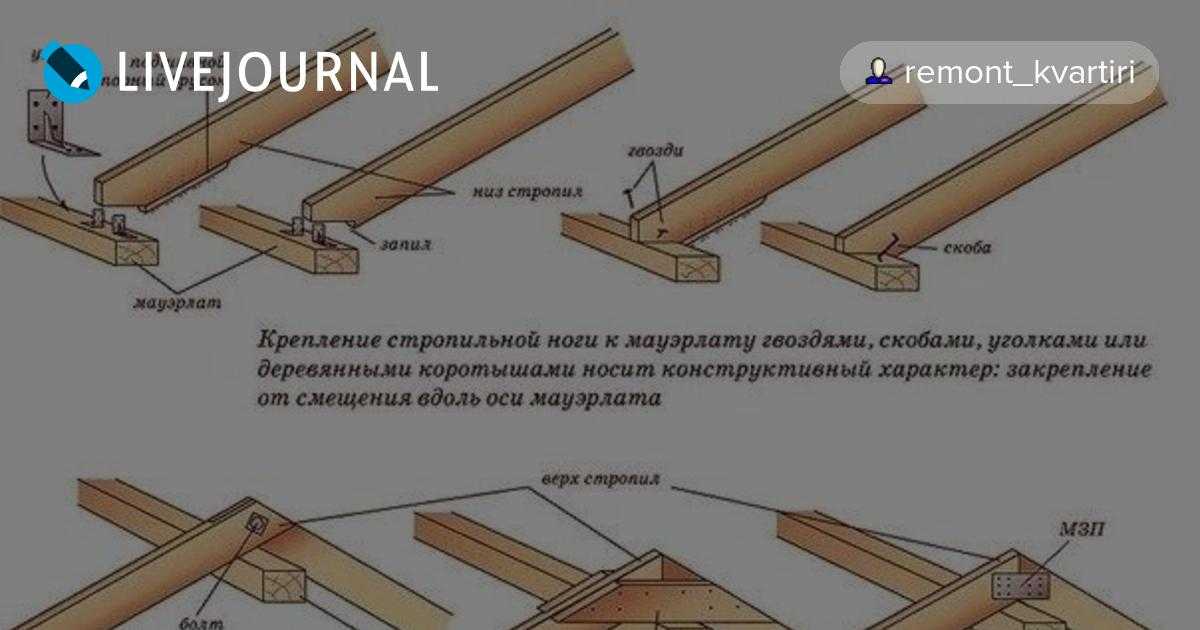

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Крепление стропил к мауэрлату: правила, подходы, способы

Узел крепления стропил к мауэрлату — один из самых нагруженных в наслонной стропильной системе. Особенно если стропила просто опираются на конек и не связаны ригелями. Поэтому очень важно оформить его правильно, иначе после обильного снегопада крыша дома может просто сложиться под весом наметенного снега. В статье рассказываем, как крепить стропила к мауэрлату так, чтобы стропильная система в этом узле была как минимум надежной и выдержала расчетную нагрузку.

Независимо от того, какой способ крепления стропильной ноги к мауэрлату вы выберете, при оформлении этого узла нужно обязательно следовать четырем правилам:

1. При установке стропил на мауэрлат запилы делаются исключительно на стропильных ногах. Ослаблять сам мауэрлат запилами нельзя категорически, ни при каких обстоятельствах!
2. Для надежного крепления стропил к мауэрлату необходимо использовать минимум два метода одновременно, за исключением специальных подвижных соединений.
3. Не используйте шаблоны для запилов, если есть сомнения, что геометрия досок стропил и мауэрлата по всей площади крыши примерно одинаковая. В противном случае вы рискуете «перепилить» стропильные ноги. В этом случае вы либо получите чрезмерное ослабление конструкции, либо будете вынуждены нести дополнительные расходы на новые пиломатериалы.
4. Крепление стропил к мауэрлату двухскатной крыши всегда начинают с двух фронтонных треугольников. Их выставляют по уровню и натягивают между ними шнур, по которому ставят остальные стропильные ноги.

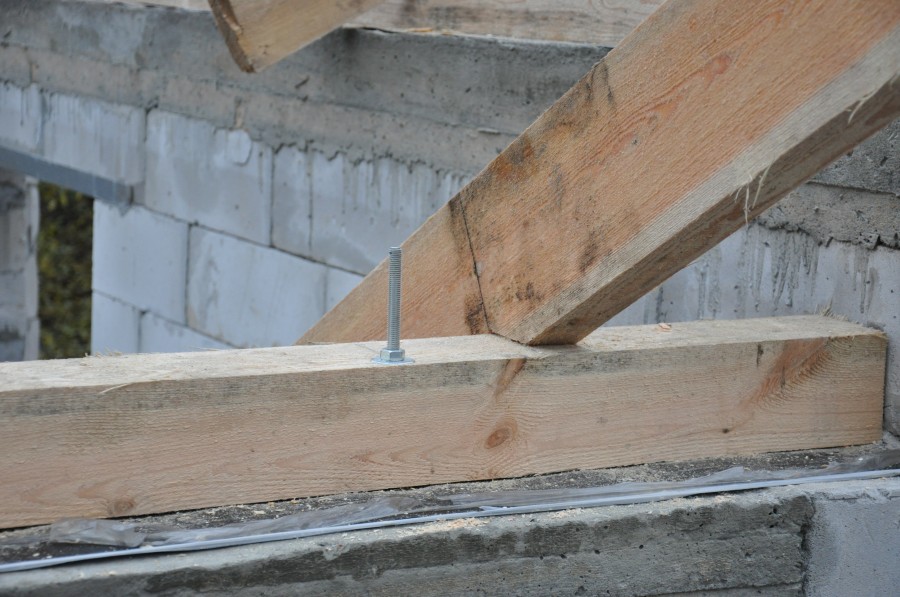

Перед монтажом стропил мауэрлат должен быть окончательно закреплен на стене. Убедитесь, что он не сдвинется во время работ, например, из-за плохо затянутой обвязочной проволоки, поскольку это приведет к ослаблению или даже разрушению узлов крепления стропил к мауэрлату.

Для установки стропил на мауэрлат используют металлический и деревянный крепеж.

В качестве металлических крепежных элементов чаще всего применяют:

• перфорированные уголки, как правило, усиленные;
• кровельные скобы;
• цельные и перфорированные металлические ленты;
• LK-крепеж;
• салазки;
• уголки с перпендикулярными плечами;
• проволоку.

Из метизов используют кровельные гвозди, саморезы по дереву и болты.

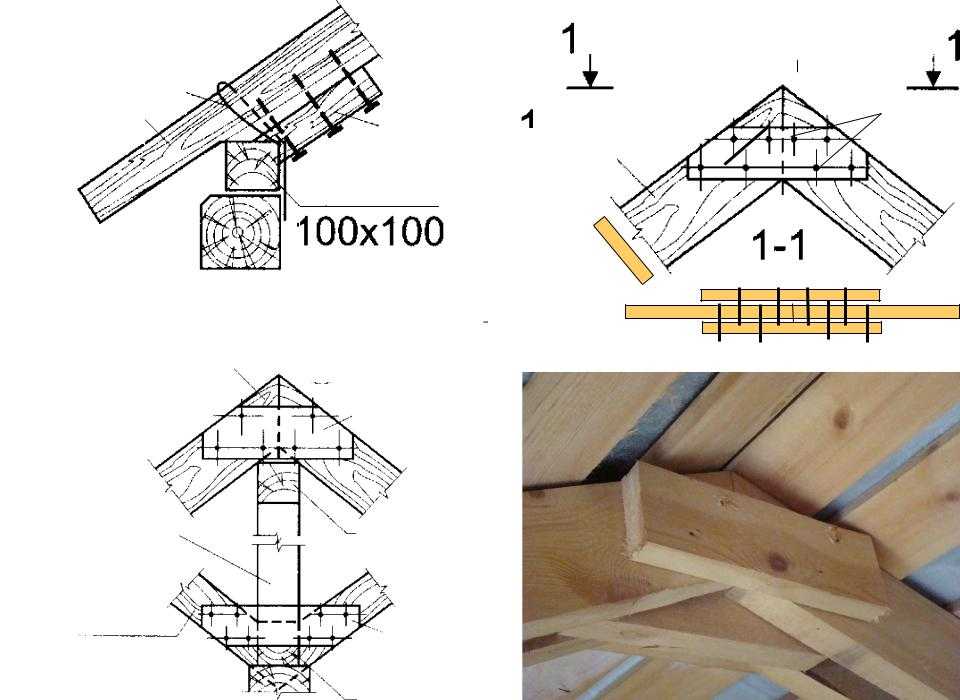

Деревянный крепеж — это в основном различные накладки на стропильные ноги, которые не дают им сдвигаться в продольном направлении. Кроме того, это могут быть накладные «шипы», которые крепятся к мауэрлату и представляют собой ответную часть соединения «шип-паз».

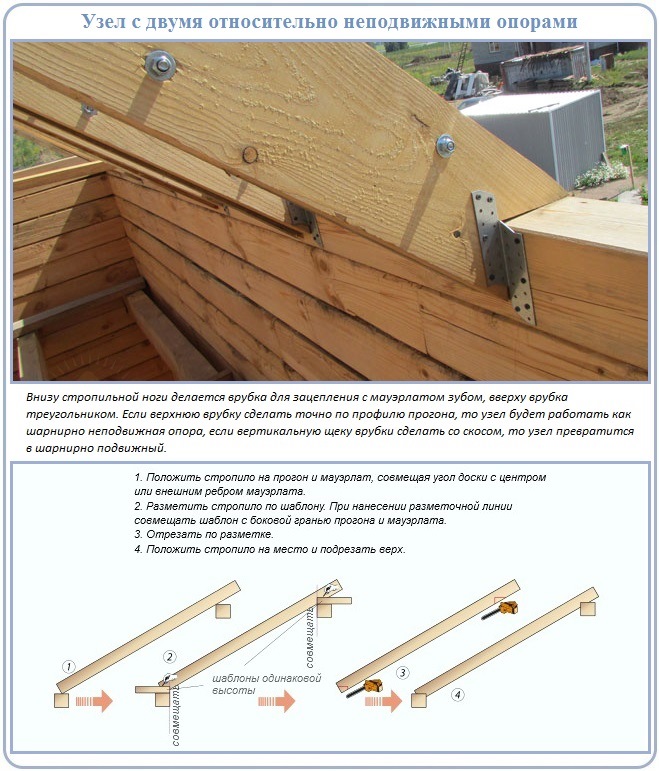

Запил стропил — очень распространенная часть узла их крепления к мауэрлату. Наличие классического запила позволяет плотно «посадить» стропильные доски на мауэрлат и сильно осложняет их поперечный сдвиг даже под очень серьезной нагрузкой.

К сожалению, классический запил ослабляет стропила. Чтобы вырез хорошо удерживал стропильные ноги, его делают на четверть или треть ширины доски либо бруса. Поэтому при сильной нагрузке на карнизный свес, например, от наледи, есть риск растрескивания стропил или даже их излома в месте запила.

Тем не менее, преимущества такого решения настолько велики, что запилы используются при устройстве подавляющего большинства крыш.

Упор — разновидность запила, которая работает на противодействие сдвигу стропильных ног в продольном направлении. Он делает его практически невозможным, пока сохранена целостность мауэрлата и стены. К тому же так упор, в отличие от классического запила, намного меньше ослабляет стропила.

Эта связано с тем, как крепятся стропила к мауэрлату при наличии упора. В отличие от классического запила, который позволяет стропильным ногам плотно прилегать к мауэрлату с наружной стороны, упор переносит точку опоры на внутреннюю сторону. Для этого у торца доски выпиливают неглубокий прямоугольный паз, в который и заходит мауэрлат.

Главный недостаток упора в том, что стропила им заканчиваются. Это значит, что для создания у дома карнизного свеса необходимо наращивать стропильные ноги кобылками.

Хотя всевозможные виды запилов очень распространены, для крепления стропил к мауэрлату они необязательны. Стропильная нога может быть вообще ровной и опираться только на угол мауэрлата. Но в этом случае от продольного сдвига ее нужно защитить либо затяжкой, либо любым видом неточечного крепления.

То есть при отсутствии запилов нельзя использовать только скобы и перфорированный уголок для крепления стропил к мауэрлату. Должен быть и крепеж, который работает по площади: перфорированная или сплошная лента, проволока.

Причина простая: любой точечный крепеж под нагрузкой может просто вырвать. Более того, каждое отверстие в стропильной ноге тоже ослабляет ее, пусть и намного меньше, чем запил. Но если отверстий много и они сосредоточены в одном месте, прочность стропил может оказаться под угрозой.

Так как стропила крепятся к мауэрлату любыми 2-3 способами одновременно, возможные комбинации крепежа исчисляются десятками вариантов. Но на практике есть несколько стандартных, самых удобных методов, которые проверены временем. О них и расскажем.

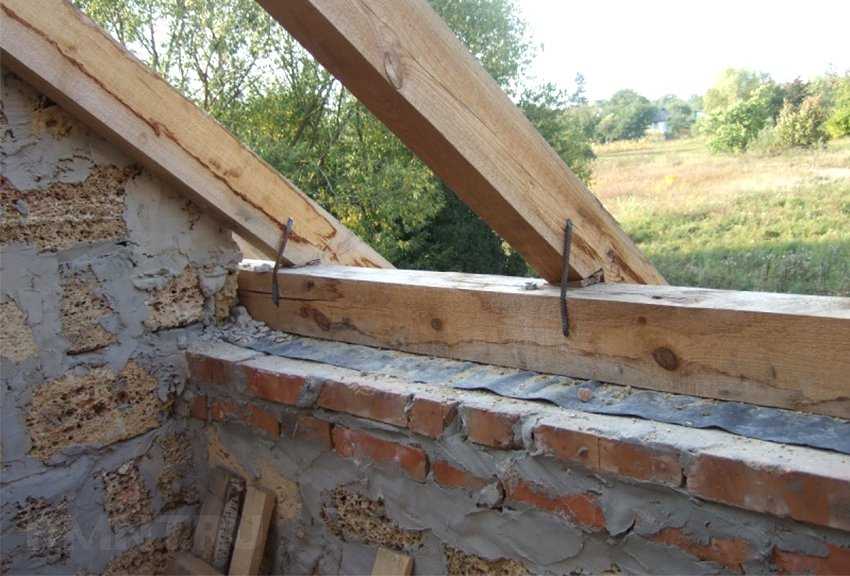

Запил со скобами

Это настоящая классика строительства — так стропила крепили к мауэрлату долгие столетия до изобретения современного крепежа. Популярен этот метод и сейчас за счет своей надежности и простоты.

Перед тем как крепить стропила к мауэрлату, на них нужно сделать классический треугольный запил. Затем стропильные ноги «садят» на мауэрлат и фиксируют тремя длинными гвоздями: два забивают крест-накрест с каждой из сторон, а один — вертикально вгоняют в дерево через пласть стропильной доски. Последними устанавливают скобы:

• одно острие скобы забивают посередине или на 2/3 ширины стропильной ноги;
• второе вбивают посередине высоты мауэрлата.

Скобы устанавливаются только с одной из сторон стропил.

Скользящее крепление на салазках

Так как жестко крепить стропила к мауэрлату двухскатной крыши в срубе или брусовом доме нельзя, для их фиксации используют специальный скользящий крепеж — салазки. Он состоит из двух частей:

• уголка («ушка»), который крепится саморезами на мауэрлате или верхнем венце сруба;
• достаточно длинной направляющей, вдетой в это «ушко», которая легко сдвигается по нему в случае усадки дома.

Но важно помнить, что такие салазки сочетаются только с похожим подвижным соединением стропил в коньке. Как правило, для этого используют болтовые шарниры. Именно коньковый узел в таких домах не дает стропилам съезжать, а салазки работают только на предотвращение поперечного сдвига.

Упор с кобылкой

От теории — к практике. Рассказываем, как правильно крепить стропила к мауэрлату с упором вместо запила.

Сначала на торце стропильной ноги нужно сделать запил так, чтобы он занимал не более 25% ширины доски в дальней точке. Дальше стропило нужно закрепить 2-3 способами: гвоздями, скобами, уголками, лентами. Можно использовать любой из перечисленных методов крепления, но обязательно не менее двух разных.

Кобылку крепят на стропильную ногу сбоку с помощью болтового соединения. При необходимости на ней тоже делают запил. Лучше, если кобылка двойная, но ее можно сделать и одинарной — это скорее вопрос эстетики, чем практичности.

Перфорированный крепеж с опорой

В качестве перфорированного крепежа может быть что угодно: уголки, ленты, LK-кронштейны. Принцип будет одним и тем же.

В качестве опоры чаще всего используют классический запил. Но это могут быть и накладки снизу на пласть доски, и более сложные деревянные опоры. Например, такие, как на фото ниже.

При этом третий крепежный элемент неизменен — это всегда тройка длинных гвоздей.

Закладная проволока

Этот способ крепления одновременно и простой, и сложный.

Простым его делает способ крепления стропильных ног: их нужно обвязать проволокой и зафиксировать уголком. Все. Гвозди, как и запил, в этом случае желательны, но необязательны.

А сложность в том, что этот метод крепления должен быть продуман заранее, на этапе кладки стены. Перед тем как закрепить стропила к мауэрлату, проволоку нужно вмуровать в кладку за 3-4 ряда до конца стены. Иначе прочности кладки может не хватить, чтобы удержать пиковую нагрузку.

Как крепятся стропила к мауэрлату:

• обязательно с сохранением целостности мауэрлата;
• 2-3 методами крепления;
• с ручной подгонкой досок, если есть сомнения в одинаковости их размеров.

Для крепления используются металлический и/или деревянный крепеж и запилы — вырезы разной формы в стропильной доске, которые позволяют ей плотно «сесть» на мауэрлат.

Чаще всего для крепления стропил к мауэрлату используют пять методов:

• с запилом и скобами;
• скользящее крепление для деревянных домов на специальном крепеже-салазках;
• с помощью упора;
• с использованием перфорированного крепежа и любого вида опоры;
• с проволокой в комбинации с любым другим крепежом.

Будьте в курсе!

Подпишитесь на новостную рассылку

Инструкции по установке. Монтаж стропильной системы для четырехскатной крыши. Как сделать быструю четвертую кровельную систему. Расчет четырехполосной стропильной системы.

Четырехскатная крыша пользуется особой популярностью в частном строительстве по сравнению с другими видами. Он красив, достаточно прост в устройстве, обеспечивает надежную защиту от дождя и ветра и подходит для зданий с любой геометрией. Но чтобы крыша была качественной, ей нужен прочный «каркас» — стропильная система. Мы постарались вместить в эту статью максимально полезную информацию об устройстве скоростной системы четырехстраничной крыши.

Характеристики конструкции

Четырехлистовая крыша имеет массу преимуществ: у нее нет фасада, что позволяет значительно сэкономить на стройматериалах, она выглядит привлекательно, хорошо защищает от холода и непогоды. Структура конструкции стропильной системы напрямую зависит от типа крыши – шатровая или шатровая.

Но, прежде чем перейти к объяснению особенностей этих двух типов крыш, обозначим преимущество четырехполосных конструкций:

1. Благодаря отсутствию фронтонов и щипцов кровля выдерживает сильную ветровую нагрузку и меньше разрушается при роговых вздутиях по сравнению с дуплексом.
2. Угловые ребра, сходящиеся к балке конька, повышают жесткость всей конструкции и не позволяют ей деформироваться под тяжестью снега, кровли или установленного оборудования.
3. На фальшполе можно сделать раковины по всему периметру, создав надежную защиту фасада от дождя и ветра.
4. Если вы собираетесь пристроить к одноэтажному зданию веранду или мансарду, четырехсекционная крыша сделает его ниже и не нарушит архитектурного равновесия и характера здания.
5. Наконец, четырехскатная крыша – это просто красиво, и хотя это сугубо субъективное мнение, в конце статьи вы найдете подборку фото, отображающих привлекательность таких конструкций.

Рассмотрим две наиболее популярные конфигурации четырехполосной крыши, каждая из которых имеет свои особенности.

Крыша Walm

Полая крыша представляет собой конструкцию из двух треугольных и двух трапециевидных элементов. Трапеции соединяются друг с другом верхними гранями, а треугольные боковины перекрываются соответствующими стержневыми конструкциями.

Как и всякой кровле, Вальму нужен специальный каркас из стропил, который будет крепиться к кровельному пирогу (гидро-, теплоизоляция, вентиляция, отделка). По способу монтажа стропильные элементы холмистой крыши могут быть висячими и городскими. Последние считаются более экономичными, конструктивными и простыми в монтаже.

Полезно: При угле наклона кровли менее 35° рекомендуется делать дополнительные опоры на больший пролет с насыпными стропилами. Они защитят стены дома от дождя, ветра и холода.

Схема скоростной системы четырехстворчатой ​​кровли:

Тентовая крыша

Крыша тента, в отличие от Walmova, состоит из нескольких треугольников. Сделать его своими руками новичку будет очень сложно, так как важно соблюдать абсолютную симметрию элементов. Тентовая крыша обладает исключительными аэродинамическими характеристиками и способна выдержать даже ураганный ветер. Он отлично защищает дом от холода, влаги, не позволяет воздушным потокам проникать на чердак или мансарду. Именно поэтому многие выбирают четырехскатную шатровую крышу.

Стропильная система четырехскатной крыши вальмового типа состоит из тех же деталей, что и вальмовая. Отличается только их длина и способ крепления.

Для шатровой крыши также могут использоваться висячие или наслонные стропила, и выбирать их нужно в зависимости от способа монтажа. Висячие стропила установить новичку самостоятельно практически нереально. Такие элементы часто ставят на здания, где нет внутренних стен, а опоры для стропил располагаются на несущих стенах здания. Элементы Curvas гораздо проще и дешевле, но для их монтажа нужна промежуточная несущая стена и столбчатые опоры на ж/б основании. Чаще всего такие рафалевые системы можно встретить в кровлях, уклон которых более 40°.

В зависимости от материала стены дома стропильная система может опираться на разные элементы. Так, в деревянно-каркасном здании для этого используется верхняя обвязка, для стен из камня и кирпича — мауэрлат, а в срубах — верхний венец.

Монтаж стропильной системы

В этой главе мы рассмотрим пошаговый монтаж стропильных систем валмового и шатрового типа.

Но сначала несколько полезных советов:

1. Так как для монтажа стропильной системы четырехскатной крыши используется древесина, то есть опасность заселения вредителями. Перед началом работы обработайте все деревянные элементы антисептиками и антипиренами.
2. Покупайте только сухую древесину или просушите ее самостоятельно перед установкой, иначе после фиксации стропильная система деформируется. Влажность дерева должна быть не более 22%.
3. Для мауэрлата (опоры Брюса) выбирайте брусья квадратного сечения 150х150 мм или прямоугольного 150х100 мм.
4. Доски для стропил по толщине должны быть около 50 мм, по ширине — 150 мм. Из них можно делать скейтборды.
5. Выбирайте только хвойные породы дерева – они дешевы, прочны и легко поддаются обработке.
6. Для того же обрезания досок под углом сделайте шаблон — так можно сделать одинаковые срезы.

Рафалинговая система Walm

Как вы уже успели узнать, система хиппер состоит из трапециевидной и треугольной сторон. Начать следует с обустройства прочной и надежной опоры, выбор которой зависит от материала стен дома. Поскольку наиболее часто встречаются кирпичные или бетонные конструкции, мы рассмотрим проект уставной системы четырехскатной крыши с мауэрлатом.

Внешний вид крыши будет зависеть так горизонтально и плавно. А так как идеальной симметрии всех стен при строительстве дома добиться невозможно, придется подгонять их под общий уровень. Самый простой способ сделать это качественно – обустроить по периметру опалубку и залить в нее бетон. После высыхания на этот «пояс» можно смело укладывать мауэрлат.

А чтобы бетонное выравнивающее кольцо не съезжало со стен вместе с кровлей, по периметру следует установить толстые штыри арматуры так, чтобы они держали мауэрлат, проходя сквозь него. В верхних концах штифтов нужно сделать резьбу под большую гайку так, чтобы штифт был выше опорной планки на 5-7 см. После монтажа стропильной системы эту гайку можно притянуть и закрепить Маурилалатом. В кирпичном доме штырь лучше погружать в стену на этапе кладки.

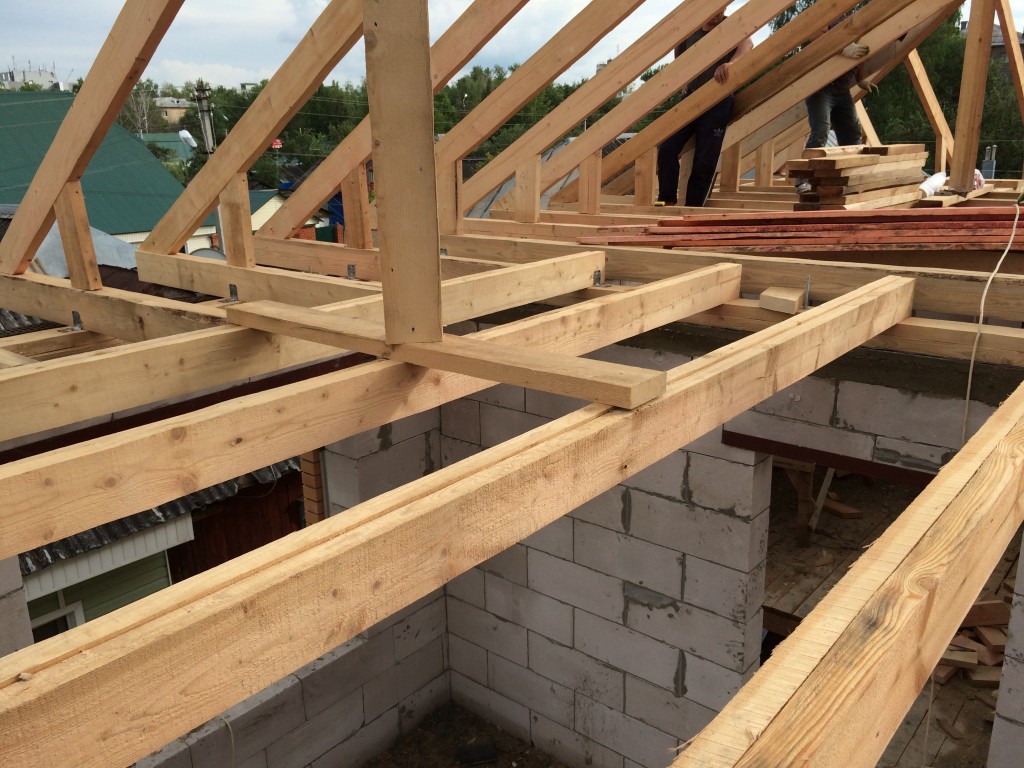

Как производится монтаж стропильной системы четырехскатной крыши вальмового типа:

1. Торцевые поверхности несущих стен обработайте гидроизоляционной мастикой и положите на нее рубероид – так вы защитите деревянный мауэрлат от сырости и разрушения.
2. «Нацепите» опорные бруски Maurolat на заранее подготовленные штифты и затяните большими гайками, соблюдая четкую горизонтальность.
3. Установите центральную опорную балку, на которую будет крепиться стойка с коньковым ходом. Брус можно укладывать как на торцевую часть внутренней несущей стены, так и на мауэрланды боковых стен.
4. Установите вертикальные опоры для конькового хода. Расстояние между опорами зависит от ее длины. Смелую стойку не делают жесткой, используя для нее не только кронштейны и металлические уголки, но и стропила. Соедините конец скунсового бруса с мауэрлатом, сделав по 2 крепления с каждой стороны.
5. Для получения строго симметричной кровли стропильных створок (треугольных боковин) они должны упираться в мауэрлат в строго расчетных точках, которые определяются длиной элемента конька. Этот момент лучше учесть при разметке мест вхождения опорных штифтов, чтобы стропила не попали в затянувшиеся гайки.

6. Установите промежуточные стропила, соединяющие концы лыжной балки с центральными частями торцевых стен.
7. Вальмовые (диагональные) стропила, образующие боковые стороны створок и соединяющие угол дома с краем конька. Уделите особое внимание фиксации этих элементов, так как от их прочности и устойчивости зависит надежность всей кровли.
   Учитывайте, что между раковиной крыши и стеной дома должно быть не менее 50 см. Если дом постоянно испытывает сильную ветровую нагрузку, расстояние нужно увеличить вдвое, чтобы ветер не цвел под крышу и на стены, а вода, поступающая с крыши, не мочила фасад и не стекала на фундамент .

8. Комплект рядовых стропил, соединяющих мауэрлатные брусья с коньковым прогоном. Этап монтажа зависит от размеров крыши и типа кровельного покрытия. Одни материалы требуют частой обрешетки, другие можно укладывать на редкие стропила. Универсальный вариант — через каждые 40-50 см. Для крепления рядовых стропил используйте метод «Смывка» с усилением скобами или гвоздями.
9. Для крыш с небольшим уклоном рекомендуется дополнительно усилить жесткость стропильной системы, чтобы она выдержала тяжесть снега зимой. Для этого к диагональным стропилам прикрепите шпровель. Получается основание треугольника, сторонами которого являются стены, сошедшиеся в углу. К этому брусу вы будете пригонять вертикальную опору (короткую).
10. Для усиления верхней части формирующихся стропил установите ферму шргеля, состоящую из двух мальчиков, которые расходятся под углом в одно место.
11. Остается только предъявить встречный иск и несущий каркас, выбор которого зависит от характера кровельного материала. Для сотового каркаса используйте рейки сечением 5х5 см, для сплошного – тонкие доски или фанеру.

На видео — скоростная система четырехскатной кровли типа Вальма во всех подробностях:

Шатровая стропильная система

Главная особенность тентовой крыши заключается в ее симметричности, добиться которой новичку будет очень сложно. Такая работа требует грамотного расчета скоростной системы четырехскатной кровли. Несмотря на высокую степень сложности, такие конструкции очень востребованы в жилищном строительстве. Если вы хотите украсить свой дом такой крышей, но боитесь не справиться, лучше сначала снять на сарай или беседку.

Все основные узлы и стропила монтируются на земле, руководствуясь заранее подготовленным шаблоном. Толщина досок, брусьев и других элементов определяется длиной стропильной ноги, предполагаемыми нагрузками (весом кровельного пирога, ветровой нагрузкой и т. д.), уклоном кровли.

Как построить быстровозводимую кровельную систему шатрового типа:

1. На торцы стен, как и в случае с односкатной крышей, необходимо нанести дорожный битум или мастику и уложить руноид.
2. Затем на ровной и строго горизонтальной поверхности прикрепить мауэрлат, при необходимости надев его на шпильки.
3. Поднимите чаберные стропила двух противоположных углов и соедините их с лыжным узлом. Убедитесь, что они установлены под углом 90°. Используйте закладной брус, вместо того, чтобы делать пропилы прямо в мауэрлате, расслабляя его.
4. Поднимите вторую пару диагональных стропил, набейте их и закрепите в коньке стяжками. В шатровой кровле нет прогона, поэтому диагональные стропила сходятся в одной точке – узле конька. Для придания такой строповой системе большей жесткости установите в центре дополнительную подпорку.
5. Прикрепите эти агенства, стойки и сажу.
6. Установите шпрегель под стропильные ноги для большей устойчивости.
7. Для защиты фасада от влаги устраивают на расстоянии не менее 50 см от стены, при необходимости удлиняя рафиль. Для этого подойдите к ним «Пленка» (срезы досок по краю).
8. Создание стропил со стенами из проволоки толщиной 4-6 мм (для стен из камня, кирпича, бетона). Сделайте из проволоки хомуты и наденьте их на стропила, закрепив концы за шпильку в стене. В деревянных домах стропила можно фиксировать скобами, вплетая их во второй венец руки.
9. Осталось только прикрепить обрешетку, на которую можно укладывать гидроизоляцию, утеплитель и прочие «слои» кровельного пирога.
