Установка колонн: установка ЖБ колонн в стаканы фундаментов

Монтаж колонн и их крепление в фундамент

2016-01-21

Монтаж колонн с последующим их креплением к фундаменту крайне важный элемент строительных работ. Любые допущенные на данном этапе ошибки могут привести к серьезным последствиям в будущем. О том как правильно устанавливать колоны и какие материалы использовать читайте в данном материале.

Для каркасно-панельных строений качество установки колонн может сыграть решающую роль в долговечности и надежности конструкций. Особенно важно верно установить колонны первого этажа и крепление колонны в фундамент.

Крепление колонны к фундаменту

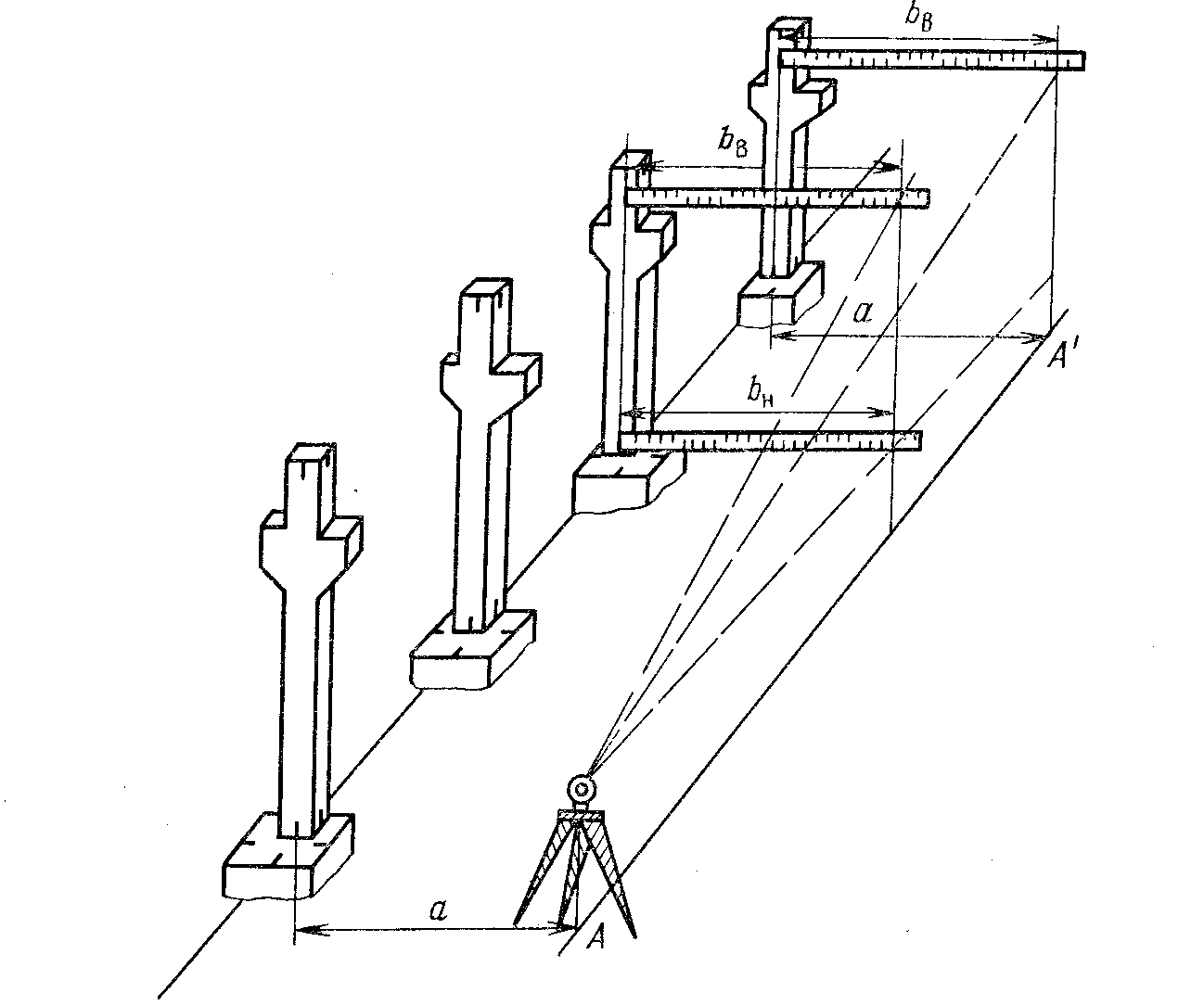

Прежде всего производится геодезическая проверка выполненной работы и на верхние грани фундамента наносятся риски осей колонн. Наносятся осевые риски и на сами колонны. В стакан фундамента при необходимости заливается бетон до проектной отметки, затем на весу сопоставляются риски на колонне и фундаменте. После чего колонны временно закрепляются и производится установка остальных колонн. После завершения подготовки рекомендуется еще раз проверить их положение. И лишь после этого колонны замоноличивают.

Стоит также отметить, что при должном мастерстве крановщика и строителей колонны временами получается установить сразу в нужное положение. Если же подобного не происходит, то колонны доводят при помощи домкратов и кондуктора.

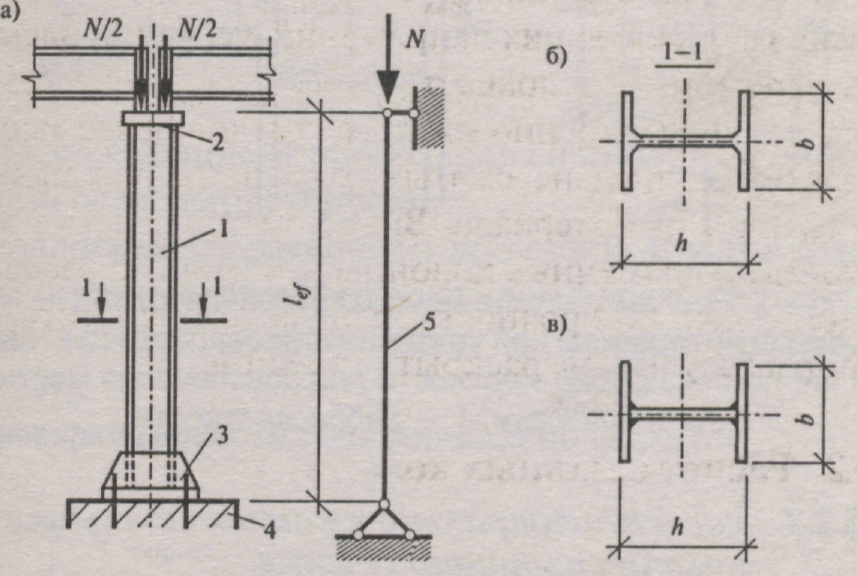

Крепление металлический колонны к фундаменту

Металлические и стальные колонны к фундаменту крепятся тремя основными способами:

• колонна устанавливается на стальные подкладки, в данном варианте фундамент не доводится до проектной отметки;

• фундамент возводится до проектных отметок и колонну устанавливают непосредственно на его поверхность;

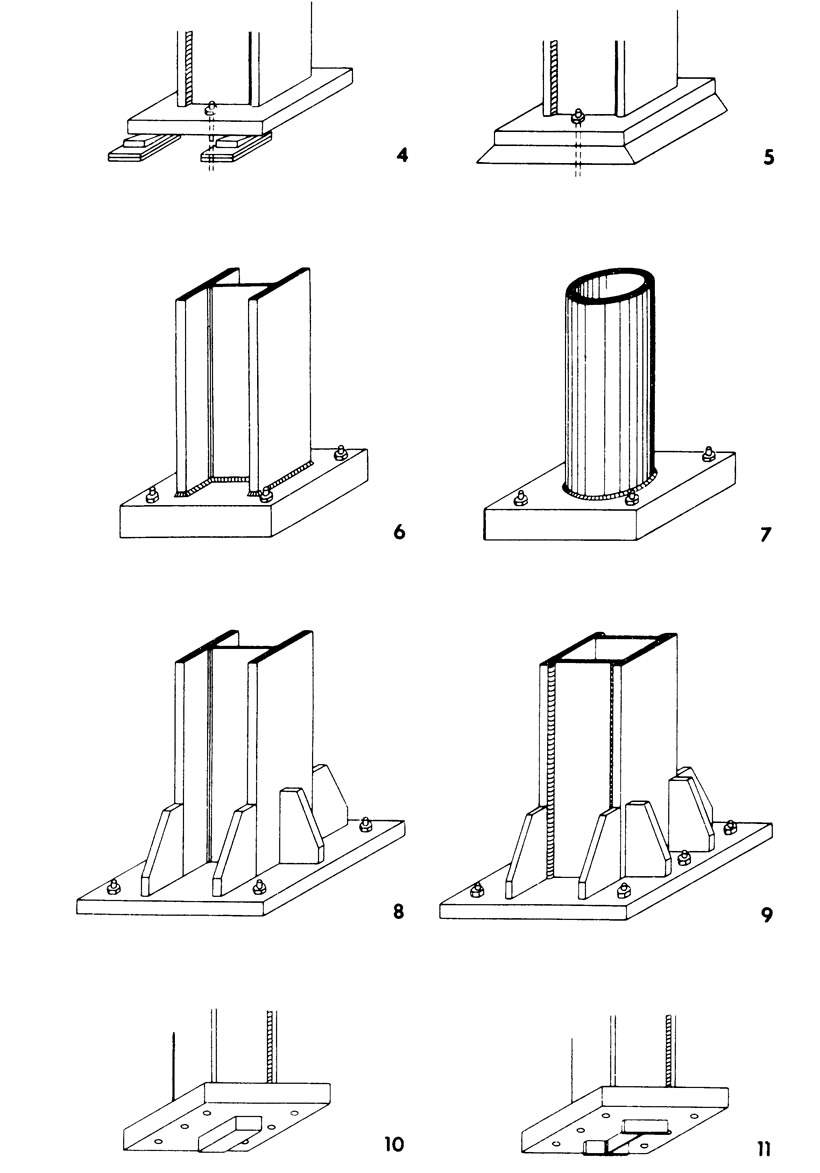

• установка на опорные плиты.

Первый способ предполагает дополнительный расход металла, он сложен и не слишком точен. Второй способ требует точного выведение фундамента до нужно уровня, что временами сделать крайне сложно. Именно поэтому для установки тяжелый колонн часто используют именно третий способ, который позволяет осуществить жесткое крепление стальных колонн к фундаменту.

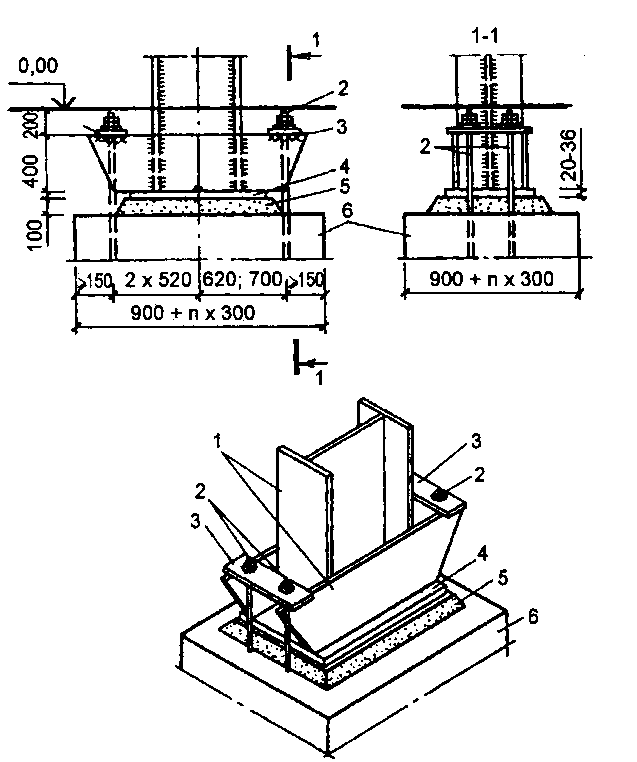

После замоноличивания колонн производится крепление анкерными болтами для придания колоннам дополнительной устойчивости.

Материалы для крепления колонн к фундаменту

Компания «Гидрозо» представила состав идеально подходящий для крепления колонн в фундамент. Стармекс ФМ7 (Starmex FM7) выделяется своими уникальными свойствами среди большинства аналогов. В первую очередь стоит отметить его высокую прочность и отличную адгезию к основанию, которая позволяет составу становится единым целым с основанием. В Стармекс ФМ7 (Starmex FM7) нет металлических частиц и хлоридов, что позволяет без ограничений использовать его вместе с металлическими колоннами. Он водонепроницаем и огнеупорен.

Для металлических колонн весьма актуален вопрос их защиты от ржавчины.

Малейшие просчеты и недобросовестность при креплении колонн к фундаменту могут привести к весьма серьезным последствиям. Проблемы могут возникнуть и при неудачном выборе материалов. Для своих клиентов мы рекомендуем только лучшие варианты, которые наши специалисты уже неоднократно испытали и получили на выходе весьма впечатляющие результаты.

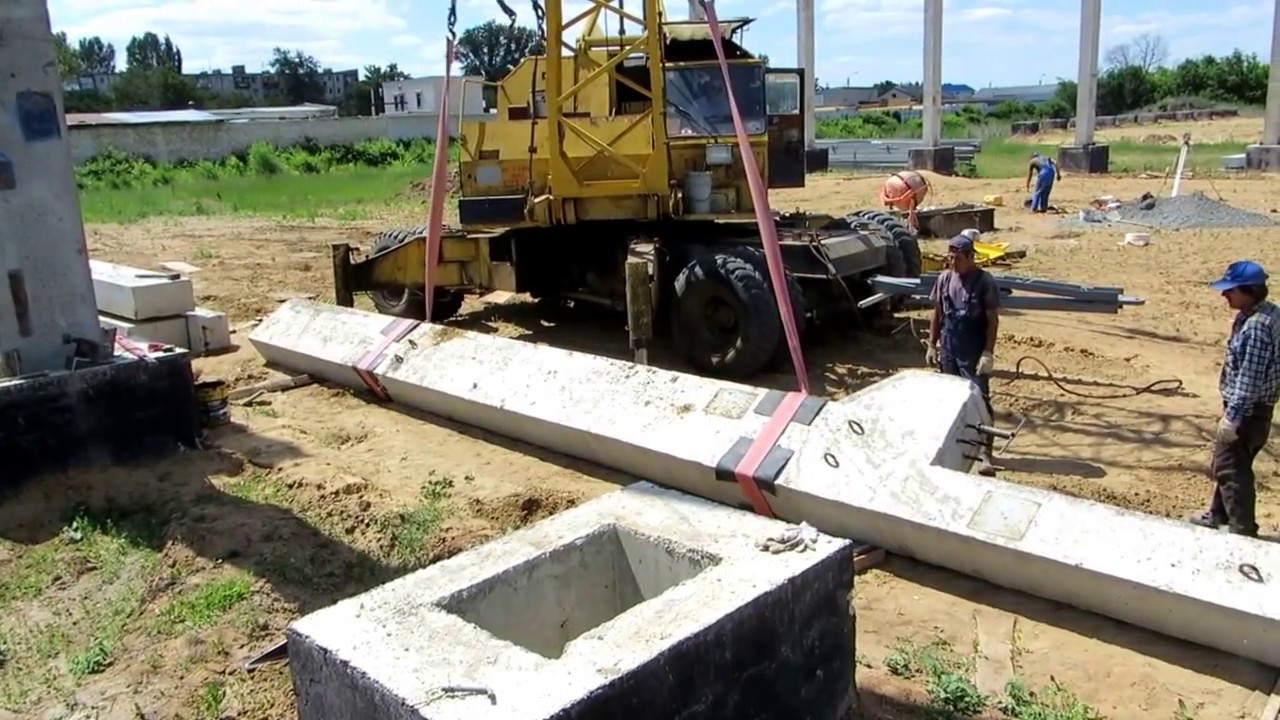

Монтаж колонн

         Перед монтажом колонн необходимо очистить от наплывов бетона, грязи и наледи оголовки, выпрямить до проектного положения выпуски арматуры. Верх колонн фиксируется с помощью угловых упоров кондукторов. Низ колонны устанавливается с помощью штыревых фиксаторов или монтажного ломика путем совмещения (с погрешностью 5 мм) их осевых рисок с рисками осей колонн нижнего яруса или осей стыкуемых выпусков арматуры.          Монтаж выполняется в следующем порядке. Монтажник конструкций 3-го разряда производит строповку и подает команду машинисту на подъем. Машинист с помощью крана подает колонны к месту установки. Монтажники конструкций 5 и 3-го разряда, находящиеся на перекрытии, принимают колонны и посредством накладного фиксирующего штыря или лицевания граней устанавливают их на нижележащие. Монтажник конструкций 4-го разряда, находящийся на верхней площадке кондуктора, принимает колонны, наводит их в зону хомута и с помощью двух монтажников, находящихся на поворотных люльках, прижимными устройствами закрепляет колонны.          При монтаже колонн в фундаменты стаканного типа для временного крепления и выверки используют жесткую заделку с помощью клиньев из дерева, металла и железобетона. Для колонн сечением 400 х 400 мм устанавливают по одному клину с каждой стороны, а сечением более 400 — с каждой стороны по два клина. Выверку осуществляют путем погружения клиньев в полость между плоскостью колонны и стаканом фундамента, при этом усилия для погружения и перемещения основания колонны будут распределяться в соответствии с приведенной расчетной схемой (рис.

Рис.7. Средства для выверки и временного крепления колонн в стаканах фундаментов: а— расчетная схема; б — схема   кондуктора;в— клиновой вкладыш;г— механический домкрат

              Снижение монтажного цикла достигается путем использования различных кондукторных систем. Кондукторы устанавливают и крепят на стаканы фундаментов или оголовки ранее смонтированных колонн, что позволяет установить в них колонны с последующей расстроповкой.

Рис.8. Одиночные кондукторы для выверки и временного крепления колонн многоэтажных зданий: а— схема взаимодействия сил для расчета кондуктора;б

              Для выполнения сварочных работ кондуктор может быть снабжен специальной площадкой (рис.

Рис.9. Наклонно-связевые средства для выверки и крепления колонн: а— для монтажа многоэтажных колонн;б— то же, для зданий с безбалочными перекрытиями;в— схема установки подкосов;г— то же, подкосов и стоек; 1 — фундамент;2— распределительная балка;3— колонны;4— хомут; 5 — подкос;6— шарнирное крепление подкоса к плите перекрытия; 7- винтовая стяжка; 8 -телескопическая стойка

              Для монтажа железобетонных конструкций многоэтажных зданий используют пространственные кондукторно-связевые системы в виде плоских и пространственных кондукторов.          Плоские кондукторы используют для монтажа рам. Кондуктор представляет собой пространственную конструкцию, которая устанавливается в строго проектное положение и служит базовым элементом. К кондуктору закреплены струбцины для временного крепления четырех рам с одной позиции. Рамы удерживаются в вертикальной плоскости горизонтальной связью в виде ригеля со струбциной. После выверки и закрепления рам кондуктор переносится на новое рабочее место.          В практике многоэтажного строительства используют пространственные шарнирно-связевые кондукторы.          Рамно-шарнирный индикатор (РШИ) (рис.10) состоит из плавающей шарнирной рамы с системой смонтированных на ней хомутов-упоров, связей, тяг и фиксаторов. РШИ устанавливают на перекрытии или основании и обеспечивает принудительную фиксацию элементов каркаса с заданной точностью, их временное крепление в проектном положении. Для удобства ведения работ индикатор снабжается системой подмостей и поворотных люлек. Для временного крепления колонн по углам рамы установлены четыре хомута-упора, которые фиксируют монтируемые элементы по граням и могут занимать транспортное и рабочее положения. Хомуты-упоры не препятствуют установке ригелей и распорных плит. В процессе установки колонн ее прижимают хомутами к двум граням. В хомутах имеются вставки, позволяющие монтировать колонны сечением 400х400, 300х300 и 400х600 мм.

Рис.10. Групповой кондуктор на четыре колонны: 1— стойка;2— вставка;3— рама;4— ограждение; 5 — монтажная площадка;6— подкос; 7 — лестница; 8 — подкладка;9— струбцина со стяжкой;10— хомут шарнирный;11— винт

              Подмости служат рабочим местом монтажников и сварщиков, обеспечивая им свободный доступ к узлам монтируемых элементов и безопасные условия работ.          Система поворотных люлек, расположенных на подмостях в двух уровнях, обеспечивает безопасный выход рабочих для обработки узлов примыкания.          Для монтажа каркасных зданий используется четыре шарнирно-связевых кондуктора, которые объединяются горизонтальными связями в продольном и поперечном направлениях.          При нечетном количестве пролетов используются шарнирно-связевые кондукторы на две колонны. Конструкция такой системы и принцип ее действия подобны РШИ.          Имеется несколько модификаций рамно-связевого кондуктора. На рис.11 приведена конструктивная схема шарнирно-связевого кондуктора конструкции ЦНИИОМТП. Здесь использована сборная конструкция жесткой базы. В нее входят нижняя и верхняя фермы, правая и левая тумбы. Такое членение упрощает процесс транспортировки.

Рис.11. Шарнирно-связевый кондуктор МКК-1: 1 — перекрытие; 2— колонна;3— ригель;4— продольная связь;5— верхний угловой упор;6— поперечная связь; 7 — продольная балка;8— выдвижная площадка;9— нижний угловой упор;10— винт продольного перемещения балки; 11 — передняя балка;12— винт поперечного перемещения балки;13— тормоз;14— винт перемещения плавающей балки

              Нижние фиксаторы обеспечивают совмещение фиксируемых граней монтируемых колонн с гранями нижестоящих.          Шарнирное крепление фиксаторов к нижней раме позволяет вручную устанавливать их на выступающие части колонн. С помощью винтового крюка возможно регулирование вертикального положения фиксаторов.

Установка колонн I Elite Trimworks

В этом разделе «Установка колонн» вы найдете полезные советы, спецификации и рекомендации по установке наших колонн. Прочтите инструкции интересующего вас продукта, чтобы понять, подходит ли он вам. Мы постарались предоставить вам как можно больше информации, но если вы не нашли то, что искали, или столкнулись с проблемой во время установки, просто свяжитесь с нами.

Живете в США и хотите получить бесплатную оценку установки при покупке у местных плотников? Щелкните здесь

Советы по установке наружных колонн

•

  Коническая ПВХ-пленка
  Советы по установке

• Большие колонны из ПВХ
   Советы по установке

• Установка комплектов панелей из ПВХ



• Спецификации

  All PVC Capital и
  Base

• Установка перегородок
  на колонны

• Установка крышек/оснований коробок
  на стеклопластиковые колонны

• Повторная сборка ПВХ
  Шайба колонны футов

• Добавление ПВХ
  Удлинитель стойки

• Как установить HB&G
  Стойки крыльца

• Советы по покраске колонн
  и ячеистого ПВХ

•  Установка наружных колонн
  Видео     PDF

• Установка колонн Square
  Permacast

•
  Установка колонн из стекловолокна

• Колонна из стекловолокна
  Данные о несущей способности

  9 0014

•
  Установка конических колонн в георгианском цоколе
  Отделка ПВХ Гарантия

•
  Отделка ПВХ | Листы
  Руководство по установке

Советы по установке деревянных колонн в интерьере

• Помощь в выборе
  Деревянные колонны

• Деревянные колонны
  Таблица несущей способности

• Установка Деревянные колонны

• Установка круглых колонн
  Stain Grade

• Сборка Колонны с квадратными панелями

• Стойки покрытия в подвалах

• Сборка квадратного вала

• Соединение деревянных колонн

• Соединение разъемных колонн из стекловолокна

• Стандартные длины канавок для колонн

• Специальная рифленая форма
  Форма колонны

  Установка разъема 9001 7 Колонна как пилястра

• Глоссарий терминов

КОЛОННА ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вы производитель?
Компания Elite Trimworks производит большинство наших внутренних и наружных колонн. Мы специализируемся на производстве колонн из ПВХ.

Какая разница между столбцом и постом ?
Вообще говоря, столбцы больше и шире, чем сообщения, поскольку они обычно несут больший вес. Колонны, как правило, имеют декоративные капители и основания, тогда как стойки имеют только отделочную отделку. Подробнее…

Колонны из круглого дерева и Fibre Cast являются несущими. Обратитесь к веб-сайту для получения информации о несущей способности желаемой колонны.

Если мои деревянные колонны раскололись, какой клей мне понадобится для их повторной сборки?
Для повторной сборки разъемной стойки следует использовать высококачественный клей для дерева. Этот продукт можно найти у любого поставщика оборудования или строительных материалов.

Как прикрепить разъемную колонну к деревянной или металлической стойке?
В зависимости от вашего применения существует несколько способов удержания колонны на месте, если она используется только для декоративных целей. Один из наиболее распространенных способов удержания колонны на месте — это использование стандартных L-образных скоб на нижней и верхней части вала колонны. Тосканская база и столица скрывают этот метод установки. При сборке вокруг деревянного столба обычным способом закрепления столба является использование деревянных прокладок. Прокладки должны плотно прилегать между валом колонны и стойкой для обеспечения надлежащей устойчивости. Обязательно посетите наш веб-сайт для получения дополнительных инструкций по установке колонки.

Можно ли уменьшить высоту столбцов?
Да. Если это неконусная колонна, можно обрезать 1/3 высоты вала, не влияя на посадку основания и капители. Обрезка должна производиться только снизу вала!

Как осуществляется доставка колонок?
Колонны высотой до 8 футов доставляются с использованием ИБП. Любая колонна длиннее 8 футов должна быть отправлена ​​с использованием обычного перевозчика (тракторного прицепа), и применяются разные тарифы на доставку.

Что произойдет, если мои столбцы будут повреждены?
В зависимости от способа доставки применяются разные правила. Например, мы не допускаем отказа в доставке UPS. Для транспортных отправлений это должно быть указано в коносаменте (BOL) и с нами нужно связаться прямо сейчас. Полную информацию см. в наших Условиях и положениях.

Является ли компания Elite Trimworks конкурентоспособной по сравнению с их ценами?
Еще бы! Наш склад площадью 20 000 квадратных футов позволяет нам покупать в больших объемах. Половина продаваемых нами колонок изготавливается внутри компании, и мы помогаем вам сэкономить. Мы уверены, что наши цены одни из лучших. Позвоните нам и узнайте сами.

  Могу ли я установить колонны самостоятельно или потребуется подрядчик?
Колонны высотой менее 9 футов легко обслуживать для правильной установки, если у вас есть необходимые основные инструменты. На нашем веб-сайте есть загружаемые инструкции по установке. Колоннами высотой более 9 футов лучше всего управлять с помощью опытного подрядчика.

Могут ли колонны проходить вокруг столбов и балок?
Любую колонку можно разделить для соответствия вашему дизайну. Правила следующие: Круглые балки имеют общий диаметр; Квадратные балки, снимите диагональные измерения сверху, чтобы определить ширину. Обратитесь к нашим спецификациям для определения внутреннего зазора вала, чтобы определить необходимый размер колонны.

Увеличивают ли высоту колонны прописная и базовая?
При заказе колонны из круглого дерева капитель и основание учитываются в общей конечной высоте колонны. При заказе колонн Fibre Cast капитель и основание представляют собой детали, которые подходят к колонне (см. изображение ниже) и поэтому не играют роли в увеличении высоты готовой колонны.

Капители являются несущими?
Декоративные капители предназначены исключительно для декоративных целей и не являются несущими. Капители из дерева или МДФ, которые входят в стандартную комплектацию деревянных колонн, являются несущими.

Ваши наружные колонны устойчивы к насекомым и гниению?
Все наши наружные колонны спроектированы и протестированы таким образом, чтобы гарантировать отсутствие повреждений, вызванных внешними элементами.

Как колонны одобрены для нагрузки?
Все наши колонны проходят испытания на прочность и материалы, проведенные нашим местным испытательным центром и инженером. Точные данные по несущей способности см. в отдельных продуктах.

Какой ширины должен быть вал колонны?
Ширина колонн рассчитывается как отношение диаметра основания вала к высоте. Если вам нужна архитектурная точность, то тосканская или дорическая колонна должна быть высотой семь диаметров, ионическая колонна — восемью диаметрами, а коринфская колонна — девятью диаметрами. Для получения дополнительной информации об «Ордерах архитектуры» перейдите на страницу https://en.wikipedia.org/wiki/Classical_order#Tuscan_order

  Как мне покрасить внутренние колонны?
Bulls Eye 1-2-3®i (полную информацию см. на сайте) для всего дома, универсальная для внутренних и наружных работ, пятновыводящая грунтовка-герметик на водной основе. Отличная адгезия к глянцевым поверхностям, в том числе к плитке и эмалированной отделке. Слабый запах, легкое нанесение, отличная растекаемость и выравнивание. Дышащая, гибкая акриловая формула препятствует образованию пузырей и шелушению. Эта грунтовка обычно высыхает и готова к покраске в течение часа.

Зачем мне обсуждать с вами мой проект?
Общение с нами гарантирует, что вы получите правильный столбец для работы, наш многолетний опыт может уберечь вас от дорогостоящих ошибок.

Установка несущих и декоративных колонн

Несущие колонны и стойка крыльца

Несущие колонны и стойки крыльца Spectis могут использоваться как в несущих, так и в ненесущих условиях и устанавливаются одним и тем же методом. Они могут быть установлены несколькими различными методами в зависимости от обстоятельств. Следующие представляют приемлемый метод:

• Измерьте общую длину, необходимую для заполнения отверстия, в котором должна быть установлена ​​колонна.
• Обрежьте валы колонны на 1/4 дюйма короче общего отверстия. Это обеспечит зазор, необходимый для монтажного оборудования. Поскольку колонка имеет внутренний вал из алюминия или стали, необходимо использовать пилу для резки металла.
• Наденьте колпачок и основание на соответствующие концы колонки и сдвиньте вверх/вниз по валу.
• Найдите оборудование на концах колонн.
• Вставьте весь узел в отверстие. Убедитесь, что кто-то может помочь удерживать колонку во время крепления оборудования.
• Поверните колонну на 45 градусов относительно квадрата и установите оборудование.
• Прикрепите оборудование к настилу и балке (чтобы колонна была надежно отвесной и горизонтальной), ввинчивая винты непосредственно через каждый угол оборудования в настил и балку, используя соответствующий крепеж. Палубный винт или анкер для кладки. (Прилагается) Поверните колонку обратно в конечное положение.
• Закрепите колонну, чтобы она не поднималась, завинчивая крест-накрест (сначала предварительно просверлив отверстия) через оба конца вала колонны (см. схему на стр. 189) и в крепежные детали с помощью прилагаемых 4-дюймовых саморезов по металлу. (Выберите место, которое будет закрывается крышкой/базой)
• Нанесите клей PL Premium на нижнюю сторону крышки/основания и боковые стороны в окончательном положении на концах стержня колонны.
• Закрепите крышку/основание на месте с помощью гвоздей или винтов, ввинченных в боковую часть вала колонны.
• Завершите установку, заполнив отверстия для винтов, загерметизировав (см. раздел «Отделка») место соединения крышки/основания с валом колонны и, при необходимости, там, где крышка и основание соприкасаются с полом/потолком. Теперь вы готовы покрасить колонны в соответствии с разделом «Отделка».

ДЕКОРАТИВНАЯ КОЛОННА

Spectis предлагает декоративные колонны, которые можно заказать как с цельным валом, который можно использовать отдельно в качестве ненесущего элемента, так и с валом, разделенным по вертикали для охвата существующих несущих элементов. Кроме того, в некоторых конструкциях колонн крышка и основание выдвигаются вокруг вала колонны, в то время как в других конструкциях крышка и основание прикрепляются непосредственно к концам вала колонны. (Не телескопические) Они могут быть установлены несколькими различными способами в зависимости от обстоятельств. Ниже представлены приемлемые методы:

1. Цельный стержень/телескопический колпачок и основание:

   1. Измерьте общую длину, необходимую для заполнения отверстия, в котором должна быть установлена ​​колонна.
   2. Обрежьте вал колонны примерно на 1 дюйм короче общего отверстия.
   3. Наденьте колпачок и основание на соответствующие концы вала колонны и поместите узел в отверстие. Убедитесь, что кто-то может помочь удерживать колонку во время закрепления крышки и основания.
   №
   4. Нанесите клей PL Premium на нижнюю сторону основания и прикрепите к полу, ввинтив винты непосредственно через каждый угол основания в основание с помощью соответствующего крепежа. Т.е. Пластинчатая палуба или винт для каменной кладки.
   5. Нанесите клей на нижнюю сторону цоколя и закрепите его на потолке или балке, вкрутив винты непосредственно через каждый угол цоколя в подложку с помощью соответствующего крепежа. Т.е. Пластинчатая палуба или винт для каменной кладки.
   6. Зафиксируйте вал колонны от вращения в крышке и основании, завинтив крест-накрест через основание и вал колонны. (выберите место, которое будет легко отремонтировано).
   7. Завершите установку, заполнив отверстия для винтов, загерметизировав (см. раздел «Отделка») место соединения крышки/основания с валом колонны и, при необходимости, там, где крышка и основание соприкасаются с полом/потолком. Теперь вы готовы покрасить колонны в соответствии с разделом «Отделка».

2. Цельный вал/нетелескопическая крышка и основание: (вал колонны опирается на крышку/основание)

   1. Измерьте общую длину, необходимую для заполнения отверстия, в котором должна быть установлена ​​колонна. (Включая колпачки и основания.)
   2. Обрежьте стержни колонны таким образом, чтобы при установке колпачков и оснований на каждый конец стержня вся сборка имела такие же размеры, как отверстие.
   3. После разреза вала нанесите клей PL Premium на концы вала колонны и привинтите крышку и основание к каждому концу вала с нижней стороны каждого с помощью болтов с покрытием.
   4. Вставьте готовую сборку в отверстие. Закрепите колонну на месте (убедитесь, что она вертикальная и ровная), вкрутив винты непосредственно через каждый угол крышки/основания в пол, настил, балку или потолок с помощью соответствующего крепежа. Т.е. Винт для настила или кладки
   5. Завершите установку, заполнив отверстия для винтов, загерметизировав (см. раздел «Отделка») место соединения крышки/основания с валом колонны и, при необходимости, там, где крышка и основание соприкасаются с полом/потолком. Теперь вы готовы покрасить колонны в соответствии с разделом «Отделка».

3. Колонны с разъемным валом

   1. При установке разъемной колонны поверх существующего несущего элемента разрежьте крышку и основание пополам и, если необходимо, выровняйте их, чтобы они подошли к конструктивному элементу.
