Установка дренажной трубы: пошаговая инструкция и выбор дренажного волокна

Монтаж труб дренажных Wavin

Дренажные системы Wavin используются для осушения влажной почвы в земледелии и ландшафтной архитектуре, отведения воды от спортивных комплексов, дорог, фундаментов зданий. Избыток воды попадает в дренажную трубу через мелкие отверстия в ее стенке. Чем больше размер и число отверстий, тем большее количество воды просачивается в трубу. Множество мелких отверстий легко пропускают воду, причем через них в трубу не попадают или песок, которые с течением времени могли бы засорить трубу (как это часто бывает с трубами, имеющими большие отверстия). Дренажную систему можно усовершенствовать, обвязав трубу фильтром из синтетического или натурального материала. Компания Wavin использует геоткань или кокосовое волокно.

Скачать

Для обеспечения эффективной работы дренажной системы следует тщательно выполнить:

1. выбор диаметра труб;
2. расположение и уклон труб;
3. соединение элементов системы;
4. обсыпку труб, устройство дренирующего слоя.

Диаметр труб и расстояние между ними, выдерживаемое при укладке, определяются количеством воды, которое требуется отводить за единицу времени. Для этого используются данные графика №1, на котором представлена пропускная способность дренажных труб Wavin разного диаметра в зависимости от их уклона, выраженного в мм/м (обозначается %).

Глубина укладки дренажных ПВХ труб Wavin в зависимости от степени уплотнения засыпки по шкале Проктора представлена на Графике №2. Уплотнение до 85% по шкале Проктора обеспечивается однократным утаптыванием поставленными рядом ногами слоя грунта толщиной0,1м. Под дорогами, предназначенными для движения тяжелых транспортных средств, глубина укладки должна быть не менее1м.

Укладка дренажных труб

Уклон, как правило, должен быть не менее 3‰, а при возможности и больше. Труба укладывается на выравнивающий слой толщиной приблизительно 50 мм из песка или гравия с размером зерен не более 32 мм. Обсыпка трубы слой песка или гравия толщиной не менее 50 мм защищает трубу от повреждений и обеспечивает свободное попадание воды в трубу.

Для выполнения отвода от существующей дренажной трубы откопайте нужный участок и вырежьте участок трубы обычным ножом. Удалите обрезки и установите тройник.

Присоедините трубу, вставив ее в тройник до полной фиксации (защелки муфты должны прочно зафиксироваться на гофрах труб). Далее производится обратная засыпка места присоединения.

Для соединения двух труб применяется специальная соединительная муфта. Муфты поставляются отдельно, либо могут уже на заводе устанавливаться на конец трубы, поставляемой в бухте

Конец трубы без муфты задвиньте в муфту как можно глубже и проверьте прочность соединения труб (защелки муфты должны прочно зафиксироваться на гофрах труб). Далее засыпка трубы

Концевая заглушка устанавливается также, как и муфта. (Защелки м должны прочно зафиксироваться на гофре трубы).

Присоединять трубы к дренажному колодцу удобнее всего по месту монтажа. Сначала фрезой соответствующего диаметра вырезается отверстие в колодце

В отверстие вставляется резиновое уплотнение, являющееся составной частью перехода «In Situ» для подключения к колодцу по месту.

На внутреннюю поверхность уплотнения наносится силиконовая смазка, после чего вставляется пластиковая муфта перехода «In Situ».

Дренажные трубы с перфорацией: монтаж и сфера применения

15.10.2018

Эффективность работы дренажной системы зависит от ее конструкции. Одним из главных ее элементов является труба перфорированная дренажная. Чтобы обустроить территорию необходимо тщательно удалять избыток влаги. Для этих целей прибегают к такому методу, как дренаж участка. При перенасыщении земли влагой изменяются ее свойства, что способствует более быстрому разрушению фундамента. Устранить подобный недостаток можно посредством проведения дренажных работ на требуемом участке. Для этого понадобятся специальные трубы. Они включаются в систему дренажа, с помощью которого и производится снижение баланса грунтовых вод.

Принцип работы дренажных систем

Дренажные работы состоят из нескольких мероприятий, среди которых исследование участка, создание канав для труб, укладка их в почву и т. д. При обустройстве дренажных систем исполнитель должен обладать определенными знаниями в области грунтов, уметь правильно монтировать изделия, разбираться в устройстве фильтрующих слоев.

Надежность любой конструкции, а также ее долговечность, в первую очередь, зависит от качества фундамента. Его основой является грунт. Он может стать надежной опорой для здания только в том случае, если будет обладать высокими показателями прочности и содержать допустимое количество влаги.

Перед началом строительных работ необходимо провести дренаж участка, на котором планируется возведение дома. Это довольно важное мероприятие, качество проведения которого непосредственно повлияет на успешность последующих работ. Добиться нужного результата можно с помощью установки системы отвода воды, которая включает в себя дренажные трубы.

Установить дренаж можно одним из двух способов:

1. Глубинный. Подразумевает использование перфорированных дренажных труб, с помощью которых и выполняется удаление грунтовых вод.
2. Открытый поверхностный. Данный вариант дренажа намного проще первого. Он актуален при необходимости удаления скопившихся вследствие дождя или снегопада вод с поверхности земли.

Классификация и свойства дренажных труб

В ходе строительства дренажной системы обязательным видом работ является установка трубопровода. Устройство дренажных систем относится к вспомогательным работам.

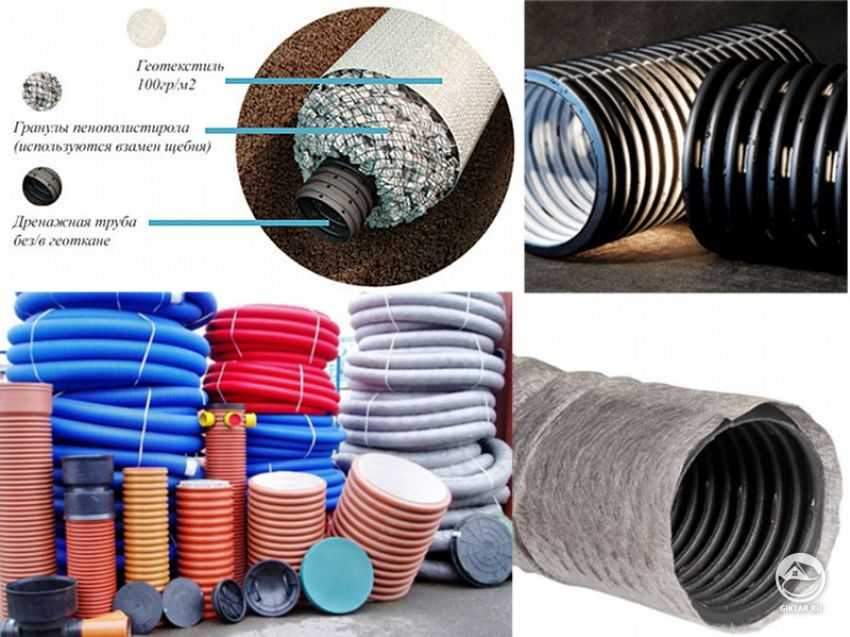

Для строительства дренажа могут использоваться следующие виды труб:

• Без перфорации. Основное назначение – удаление дождевых осадков и земляной влаги.
• С перфорацией. Помимо водоотвода данный тип труб позволяет собирать влагу с поверхности участки и перемещать ее в нужное место.
• С перфорацией и фильтром. Наличие фильтрующего элемента не дает образовываться засорам.

Важно! Если конструкцией труб не предусмотрен фильтр, то возникает необходимость в устройстве фильтровального слоя, посредством засыпки трубы разнофракционным щебнем.

В качестве промышленного фильтра может использоваться геотекстиль. Также подойдет и любой другой материал, обладающий стойкостью к быстрому разложению. Использование фильтра значительно повысить эксплуатационные характеристики трубы.

Труба дренажная с перфорацией изготавливается современных материалов в соответствии с инновационными технологиями. Данный строительный элемент отличается от ливневого аналога наличием перфорации. Именно через нее грунтовые воды попадают в расположенную под наклоном трубу, после чего стекают в подготовленный заранее сборный колодец и выводятся за пределы участка. В дренажных системах принято использовать следующие виды труб:

• Асбестоцементные. Их производство было запущено много лет назад. Подобные изделия способны выполнять свои функции в совершенно различных условиях.
• Керамические. Главным их достоинством является высокая механическая прочность и долговечность. К недостаткам можно отнести довольно высокую стоимость.
• Полимерные. Существует несколько модификаций. Преимущества: выгодные в эксплуатации, широкая сфера применения, экономичность, инновационность.

Асбестоцементные трубы являются достоянием прошлого. Их экологическая безопасность вызывает много вопросов. Для работы с ними требуется прилагать довольно много усилий ввиду их большой массы. В некоторых случаях не обойтись без привлечения спецтехники. То же самое касается и керамических изделий. В большинстве случаев дренажные отверстия создаются непосредственно на месте монтажа, а подготовка трубопровода требует более высокого качества исполнения. Все эти факторы негативно сказываются на времени, затрачиваемом на проведение работ, и общей их стоимости. Для некоторых заказчиков подобные нюансы могут оказаться неприемлемыми.

Наиболее перспективными являются пластиковые системы, так как обладают большим количеством преимуществ, главными из которых являются следующие:

• Продолжительный срок эксплуатации. Влага никак не сказывается на структуре материала.
• Высокие прочностные характеристики. Конструктивные особенности полимерных труб позволяют им выдерживать серьезные механические нагрузки.
• Надежность. Они не требуют ухода на протяжении довольно длительного времени эксплуатации.
• Небольшой вес. Транспортировка транспортных труб не вызывает затруднений, а монтаж производится максимально быстро.
• Приемлемая стоимость. Соотношение цена/качества является оптимальным для продукции данного типа.
• Широкий ассортимент изделий. Всегда можно найти трубу нужного диаметра, которая будет оснащена уплотнителями и соединителями.

Сфера применения пластиковой перфорированной трубы

Подобные трубы применяются повсеместно. В частности, ими оснащаются дренажные системы на основе полимерных изделий. В их пользу говорит эффективность и простота эксплуатации. Отечественная промышленность выпускает на рынок довольно много разновидностей полимерных труб, которые соответствуют действующим в стране стандартам. В качестве исходного материала используются различные полимерные составы, например, полипропилен, поливинилхлорид, полиэтилен.

ПВХ-трубы имеют несколько вариантов исполнения:

• Одно- и двухслойные.
• Гибкие и жесткие.
• С фильтрующим элементом и без него.

Длина жестких труб находится в пределах 6-12 метров. Диаметр гибких изделий не слишком большой. Их фасовка осуществляется в бухты по 50 метров.

Важно! Труба дренажная с перфорацией изготавливается в соответствии с классом точности SN2-SN16. Предпочтение той или иной трубе отдается на основании ее назначения и способности выдерживать определенную нагрузку.

Поверхность полипропиленовых труб может быть трех видов: гладкая, ровная или гофрированная (с ребрами жесткости). Выбор также зависит от функциональных возможностей. Подобные трубы чаще всего имеют диаметр 50 мм и класс прочности SN8.

ПНД и ПВД трубы часто используются при устройстве дренажных систем. Они стоят не очень дорого и демонстрируют отличную эффективность при установке и использовании. Существуют следующие разновидности:

• Однослойные с перфорацией или без нее. Используются в конструкциях поверхностного залегания.
• Гофрированные полиэтиленовые с гладкой внутренней поверхностью и ребрами жесткости снаружи. Отличается высоким классом жесткости. Могут выполнять свои функции на глубине до 4 м.
• Аналогичного исполнения, но более прочные. Подходят для укладки на глубине до 10 м.
• Двухслойные полиэтиленовые, гофрированные, высокого класса жесткости. Применяются в случае глубокого залегания.

Подобные трубы продаются длиной по 6 и 12 м или в рулонах. Стандартные диаметры – 110, 160 и 200 мм. В большинстве случаев труба оснащена геофильтром.

Монтаж дренажных труб

Перед укладкой трубопровода необходимо подготовить траншею. Делается это посредством проведения земляных работ. Расположение и глубина траншеи будет завесить от геодезии участка и водонасыщенности грунта. Предварительно трубы нужно подготовить. Они оснащаются всеми необходимыми принадлежностями, соединителями, фильтровальной тканью, а также прочими аксессуарами.

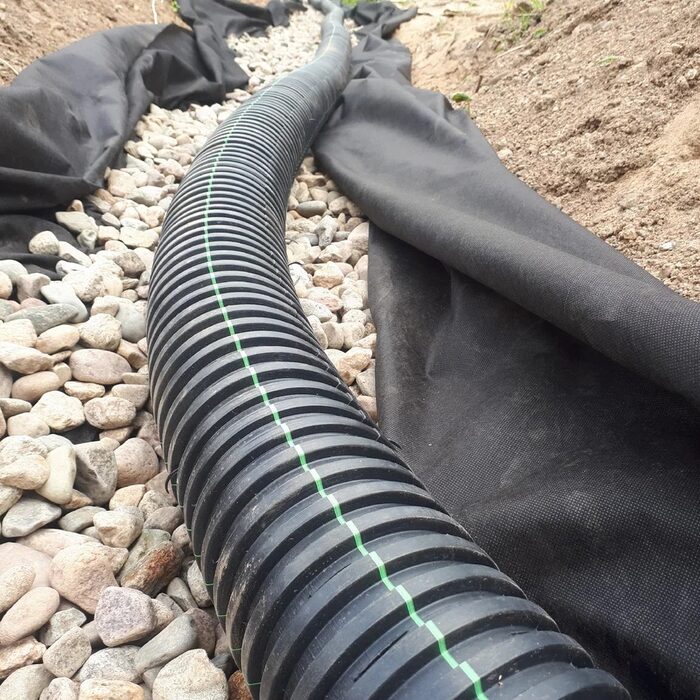

Перфорированная труба укладывается на заранее подготовленную песчаную подушку. После завершения монтажа она засыпается щебнем, выполняющим функции фильтра. В качестве дополнительного фильтрующего элемента может использоваться фильтрующая ткань. На завершающем этапе монтажа трубопровод засыпается песчаной смесью и закрывается грунтом.

В области смены направления укладки создаются ревизионные колодцы. Они позволят в дальнейшем контролировать работу всей системы. Сборный колодец монтируется в самом низком месте участка, на котором устанавливается дренажная система.

Внимание! Устройство колодца можно выполнять и на прямых участках с шагом 50 м.

Созданная сеть дренажных труб позволяет направлять влагу в место ее сбора. Появление на рынке полимерных перфорированных труб и вспомогательных материалов позволило организовывать системы дренажа собственными руками без привлечения специальных бригад и техники. При необходимости создания дренажа на большой территории разрабатывается план системы, на основании которого выполняются проектные работы. Подобные конструкции подразумевают использование определенного типа труб и применения конкретного способа отвода влаги и фильтрации грунтовых вод.

6 шагов по установке канализационной трубы

Хотите узнать, как установить канализационную трубу? Оставайтесь на этой странице и узнайте больше об основных процедурах, а также о тонкостях канализационных трубопроводов. Вся приведенная ниже информация дает вам четкое представление об инструкциях и других важных деталях, которые вам необходимо понять заранее.

Что такое канализационная сливная труба?

Прежде чем мы начнем, очень важно, чтобы вы могли отличить канализационные линии от других видов труб. Канализационный слив — это система труб, по которой сточные воды отводятся из разных частей вашего дома, включая сточные воды , экскременты и другие грязные вещества на водоочистные сооружения в вашем районе.

Прежде чем транспортироваться к месту назначения, отходы и сточные воды проходят через большую соседнюю трубу. Оттуда большая часть грязных элементов направляется на очистные сооружения для фильтрации и очистки.

Из-за характера процесса дренажные трубы для сточных вод обычно располагаются под землей. Расположение также помогает свести к минимуму возможное загрязнение воды в вашем домашнем хозяйстве. И вообще, канализационно-сливные трубы находятся в ведении местного управления водного хозяйства. Иногда им могли управлять частные лица.

Вам может быть интересно, почему за это отвечает местная коммунальная компания. Ну, это потому, что канализационные сливные трубы отличаются от дренажных систем. Дренаж — это структура труб, которые проходят через ваш дом и к городской канализации, а дренаж — это то, чем занимается домовладелец или владелец собственности.

Почему канализационные трубы и дренаж так важны?

В каждом доме должна быть дренажная линия, обеспечивающая слив всех сточных вод и грязных элементов из вашего дома. Если этого нет в вашем доме, можете ли вы представить, где будут храниться все сточные воды в вашем доме?

Отныне, как владелец недвижимости или, возможно, владелец бизнеса, вы должны облегчить строительство надлежащей дренажной системы, чтобы избежать серьезных проблем в долгосрочной перспективе. С другой стороны, если вы хотите узнать о монтаже канализационной сливной трубы, то продолжайте читать ниже.

Каковы этапы установки канализационной трубы?

Понимание процесса установки канализационной трубы имеет решающее значение, особенно если вы работаете в местных фирмах и компаниях водоснабжения . Чтобы дать вам представление, мы перечислили основные процедуры, начиная с выбора правильных материалов.

1. Определите лучшие материалы для труб.

Вы должны знать, что существуют различные типы труб, каждая из которых выполняет определенные функции. Есть три основных материала, используемых для канализационных стоков, и мы обсудим их один за другим.

• Бетонные трубы ― это наиболее рекомендуемый вариант среди специалистов, когда речь идет о подземной инфраструктуре. Бетонные трубы очень прочны и служат долго. Еще одной впечатляющей особенностью бетона является тот факт, что он устойчив к гниению и требует меньшего ухода.

Хотя бетон считается наиболее подходящим выбором, с ним следует обращаться осторожно, поскольку его физические свойства подвержены разрушению. Кроме того, это требует тщательного осмотра, особенно во время установки.

• Пластиковые трубы ― если говорить о разнообразии размеров, пластиковые трубы, такие как ПВХ, занимают первое место. Кроме того, доступны различные размеры и длины для легкого выбора. Как и бетон, пластиковые трубы также долговечны и идеально подходят для мест, подверженных землетрясениям.
• Оцинкованное железо и чугунная труба ― прочные свойства этих двух стальных свай делают ее еще одной хорошей рекомендацией для канализационных стоков. Тем не менее, есть определенные недостатки, которые необходимо учитывать, такие как более высокий риск ржавчины и дорогостоящие функции.

2. Начните измерение.

После того, как вы выбрали наиболее подходящий материал, вы можете начать с определения глубины трубопровода. Этот шаг очень важен, так как он служит основой для канализационной линии. Таким образом, вы должны установить сначала расстояние канализация  а также высота и длина трубы.

Как далеко находится основной водосток дома от основной канализационной линии, установленной городом или местным муниципалитетом? На какое расстояние должна опускаться труба от поверхности? При этом вам необходимо использовать инструменты, которые помогут вам определить измерение.

Одним из наиболее важных инструментов является GPS, который позволяет определить расстояние от основного выхода канализации дома до крана или местного канализационного соединения. Помимо GPS, вы также можете использовать лазерный уровень. Существуют также традиционные геодезические инструменты, такие как теодолит и тахеометр.

3. Определите уклон.

После определения расстояния и высоты теперь необходимо рассчитать уклон. Чтобы получить начальный расчет уклона, соберите как длину трубы, так и высоту трубы. Ниже показано, как рассчитывается процесс определения общего перепада высот, а также уклона:

Конечная отметка минус Начальная отметка = Общий перепад высот

Общий перепад высот, деленный на общую длину трубы = уклон

Другим важным моментом, который следует учитывать, является стандартный минимальный уклон отводов. Обычно это 2 фута за падение на каждые 100 футов пробега или просто 2%.

Кроме того, необходимо учитывать требования кодировщика, установленные местным городом. Поэтому, если фактический уклон круче по сравнению с целевым, вам следует следовать варианту, установленному городом.

Точно так же вы должны выяснить возможные риски и последствия, которые могут возникнуть из-за неточных измерений. Если уклон слишком крутой, это затрудняет прохождение твердых частиц, что затем приводит к скоплению отходов и засорению. Таким образом, более крутые углы благоприятны только для жидкостей.

С другой стороны, если склон слишком пологий, он не может создать достаточную скорость, необходимую для эффективного дренажа.

4. Начните копать траншею.

Следующим шагом будет земляная работа и рытье траншеи. Это довольно сложная задача, поскольку вам необходимо учитывать характеристики земли или почвы. Он слишком мягкий или слишком жесткий? В любом случае, когда вы копаете, вы должны быть осторожны, чтобы не было помех в окрестностях.

Попробуйте сосредоточиться на создании узкой траншеи. Также рекомендуется сначала освоить технические особенности точки подключения трубы, чтобы сделать эту задачу более эффективной.

Затем необходимо выровнять дно траншеи для подготовки подстилочного материала. Часто песок используется для создания более компактной поверхности с соблюдением желаемого уклона.

5. Тщательно уложите трубы.

После того, как траншея успешно настроена, вы можете установить трубы одну за другой. При этом вам нужно начать с нижнего конца, а затем продолжить с более высокой отметкой. Этот особый способ установки имеет решающее значение, поскольку он сводит к минимуму возможные утечки.

А если вы используете трубу из ПВХ, то ее можно легко соединить с помощью клея-растворителя. Некоторые также используют прокладку для соединения двух труб вместе. В этих условиях широко используется прокладка, поскольку она надежно соединяет фланцы, создавая герметичное уплотнение.

При прокладке труб нужно понимать, что будет двусторонняя конструкция – одна к центральной городской канализации, другая к дому. Обратите внимание, что между двумя линиями труб есть определенные рекомендации.

Труба, которая соединяется с магистральной линией, соответствует правилам, установленным местными органами власти. Поэтому вы должны иметь представление о стандартном размере трубы и материале в соответствии с местными нормами. С другой стороны, при подсоединении труб к концу дома обычно используются трубы стандартного размера 4 дюйма.

Кроме того, линия, ведущая к дому, должна иметь как минимум две уборки в вашем доме. Эти точки очистки жизненно важны для обеспечения легкого доступа при очистке труб с помощью канализационного шнека. Это ключевой инструмент, предназначенный для удалите засоры  и отложения из дренажа.

6. Снова заполните выкопанную яму.

После укладки труб и проверки отсутствия протечек пришло время обратной засыпки траншеи. На этом этапе вам нужно начать засыпать поверхность песком. Это помогает убедиться в отсутствии пустот, а также обеспечивает защиту от нежелательного повреждения трубы.

Затем добавьте слои почвы, тщательно уплотнив каждую секцию. Уплотнение почвы обязательно, так как оно препятствует оседанию грунта. Оседание – это нежелательное движение почвы вниз, которое может привести к проблемам или даже несчастным случаям в будущем.

В идеале лучше всего на первый слой почвы наклеить предупредительную ленту. Эта особенность может служить предупреждающим знаком во время повторных раскопок. Он предоставляет сантехникам и другим лицам информацию о том, что система трубопроводов установлена ​​под слоем почвы.

Неправильная обратная засыпка и пропуск любой из основных процедур может привести к дорогостоящему ремонту. Поэтому вам нужно быть осторожным с самого первого шага до последнего.

Вывод

Установка канализационной трубы обычно поручается опытным сантехникам. Поэтому настоятельно рекомендуется обратиться за профессиональной помощью, если вы хотите успешно выполнить эту задачу. Но, конечно, окупается наличие глубоких знаний об установке канализационных дренажных труб, чтобы вы могли использовать их в будущем.

• Фейсбук
• Твиттер

Пошаговое руководство по установке сливной трубы раковины

Раковина, которая быстро сливает воду без протечек, — это то, что многие считают само собой разумеющимся, поэтому очень важно правильно установить сливную трубу раковины.

Хотя лучше всего, чтобы эту работу выполнял профессионал, знание того, как установить сливную трубу раковины, поможет вам быть в курсе и может избавить вас от значительного стресса.

Вот что вам нужно знать о том, как его установить.

Вот инструменты и материалы, которые вам понадобятся.

1. Трубка ПВХ
2. Разъемы Marvel
3. Удлинитель хвостовика
4. Клещи для блокировки канала
5. Белая тефлоновая лента
6. Клей ПВХ
7. Ведро или большой контейнер
8. Комплект P-ловушки
9. Рулетка
10. Средства индивидуальной защиты

Когда дело доходит до установки сливной трубы кухонной раковины, если вы не устанавливаете совершенно новую раковину, вам сначала нужно будет разобрать старую сливную трубу.

Убедитесь, что у вас есть ведро или большой контейнер, спрятанный под сантехникой, когда вы разбираете ее, чтобы собрать воду, которая может вылиться во время работы. Кроме того, обязательно перекрывайте воду перед выполнением любых сантехнических работ.

Вот как начать разборку сливной трубы раковины.

Используя пару пассатижей, отвинтите штуцеры, соединяющие удлинитель хвостовика с собственно хвостовиком. В зависимости от стиля раковины может быть один или два хвостовика.

Следующим шагом в установке сливных труб кухонной раковины путем разборки предыдущего является повторное использование пассатижей, чтобы отвинтить P-образный сифон и слить воду в ведро. или большой контейнер.

P-ловушка, скорее всего, имеет правую резьбу, однако, поскольку она расположена вверх дном, ее необходимо ослабить по часовой стрелке.

Шаг 3. Отсоедините сливной шланг посудомоечной машины

Если подключена посудомоечная машина, с помощью отвертки ослабьте хомут сливного шланга, соединяющего посудомоечную машину со сливной трубой раковины, и просто вытащите шланг.

Важно всегда просушивать и собирать фитинги неплотно, чтобы обеспечить правильную посадку, прежде чем окончательно закрепить их. Тем не менее, давайте посмотрим на фактическую установку сливной трубы на раковину в ванной, а затем на кухонную раковину.
