Буржуйка – одна из наиболее популярных разновидностей печей. Агрегат широко используется для обогрева жилых и хозяйственных помещений, теплиц и, конечно же, гаражей. Владельцы гаражей очень ценят буржуйки за простоту конструкции, мобильность, возможность работы с разным топливом и хорошие показатели КПД. При этом буржуйку для гаража можно сделать своими руками. Ничего сложного в этом нет, достаточно лишь следовать инструкции.

Буржуйка для гаража своими руками

Буржуйка, как и любой другой отопительный агрегат, имеет множество сильных качеств и ряд недостатков.

Буржуйка для гаража своими руками

Содержание

• 0.1 Преимущества
• 0.2 Недостатки
• 1 Руководство по изготовлению буржуйки
  • 1.1 Традиционная модель в виде короба
  • 1.2 Буржуйка из баллона
  • 1.3 Буржуйка из бидона
• 2 Рекомендации по безопасной установке буржуйки
  • 2. 1 Видео – Буржуйка для гаража своими руками

Преимущества

1. Быстрая растопка печи. Уже через 10 минут после розжига топлива буржуйка начинает отдавать тепло окружающему пространству. Для сравнения – обыкновенной кирпичной печке для этого нужно в среднем пара-тройка часов.
2. Высокая эффективность. КПД современных агрегатов достигает 80-85%, при условии, что конструкция будет усовершенствована при помощи конвекции, специальной жаропрочной облицовки и системы дожига. Однако даже без всех этих дополнений буржуйка будет способна качественно прогреть ваш гараж.
3. Равномерный обогрев. Вне зависимости от места расположения буржуйки она будет одинаково равномерно прогревать все пространство вокруг. В этом буржуйка заметно выигрывает у тех же каминов.
4. Универсальность. В зависимости от конструкции печки для ее топки можно использовать самое разнообразное топливо – от опилок и лакокрасочных отходов до дров и угля.
5. Доступная стоимость агрегата. На самостоятельную сборку буржуйки уйдет гораздо меньше денег, чем на обустройство камина и тем более полноценной кладочной печи. Да и не нужны последние два агрегата в гараже.
6. Экономичность. При условии грамотного проектирования и правильной сборки буржуйка будет максимально эффективно расходовать топливо, по сравнению с другими отопительными агрегатами аналогичной мощности и производительности. К примеру, собрав буржуйку для работы на обработке, вы сможете сэкономить на обогреве более 60% по сравнению с электрическими обогревательными приборами.
   Буржуйка для гаража своими руками

К дополнительным преимуществам следует отнести возможность использования буржуйки в качестве плиты для приготовления пищи – достаточно лишь приварить к верху корпуса обыкновенную чугунную плиту с конфорками.

Недостатки

Буржуйка для гаража своими руками

1. Неспособность накапливать и сохранять тепло. Металл очень быстро остывает, поэтому буржуйка будет обогревать ваш гараж, только если в ней горит топливо. Как только огонь погаснет, буржуйка сразу же начнет остывать. Эту проблему можно решить, выложив вокруг буржуйки короб из кирпича.
2. Необходимость установки высокого дымохода. Чтобы обеспечить достаточный уровень тяги, буржуйку необходимо укомплектовать дымовой трубой высотой как минимум 400 см.
3. Необходимость регулярной чистки дымовой трубы. При маленьком диаметре дымохода его придется чистить каждую неделю, при большом – раз в 1,5-2 месяца.

Все приведенные недостатки в полной мере компенсируются низкой стоимостью отопительного агрегата и возможностью его быстрой самостоятельной сборки.

Руководство по изготовлению буржуйки

На сегодняшний день существует очень много модификаций гаражных буржуек. Вашему вниманию предлагаются инструкции по изготовлению самых популярных вариантов: традиционной буржуйки в виде короба, печки из пустого баллона от газа (аналогичным образом изготавливаются и буржуйки из больших огнетушителей) и агрегата из бидона.

Традиционная модель в виде короба

Типовая конструкция — ее особенности и размеры

Буржуйка

Первый шаг. Сварите стенки корпуса из листовой стали толщиной порядка 4-5 мм. Сверху приварите крышку. Размеры корпуса подбирайте индивидуально в соответствии с площадью отапливаемого помещения.

Буржуйка своими руками

Второй шаг. В верхней части скомпонуйте пластины лабиринта, необходимого для забора тепловой энергии отходящих газов. Работайте в соответствии с предварительно подготовленной схемой печки.

Третий шаг. Приварите колосниковую решетку. Решетку можете сделать самостоятельно из стального листа. Достаточно просверлить в нем определенное количество отверстий. Диаметр этих отверстий должен быть не больше 2 см, иначе части топлива будут проваливаться в зольник.

Буржуйка своими руками

Колосник можете приварить либо уложить на предварительно приваренные к стенкам буржуйки опоры из кусков арматуры (швеллера).

Четвертый шаг. Приварите днище печки.

Пятый шаг. В удобном месте вырежьте отверстие для загрузки топлива. Также вырежьте отверстие для зольника. Установите на готовые отверстия дверцы по размерам.

Буржуйка своими руками

В дальнейшем вы сможете регулировать интенсивность горения топлива с помощью дверцы зольника, открывая ее для увеличения притока воздуха и повышения температуры и закрывая для снижения упомянутых параметров.

Буржуйка своими руками

В завершение останется установить буржуйку в отведенном для нее месте и подключить дымоход. Чем длиннее будет дымоотводящая труба, тем меньшими будут теплопотери, т.к. дымоход такой печи тоже является дополнительным источником обогрева.

Буржуйка своими руками

Перед запуском печки убедитесь в герметичности соединения всех узлов, и сразу же исправьте обнаруженные неполадки. При недостаточной герметичности соединений печь начнет выпускать угарный газ в помещение.

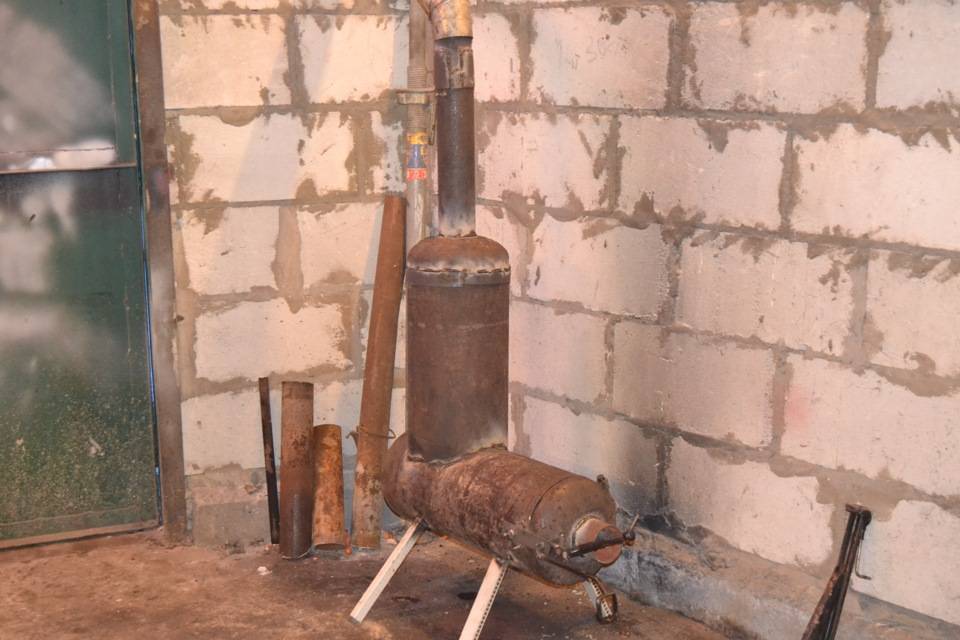

Буржуйка из баллона

Отличную буржуйку для гаража можно сделать из пустого газового баллона. Предварительно убедитесь, что в баллоне действительно не осталось газа и в нем отсутствует давление, иначе емкость взорвется в процессе резки.

Буржуйка из баллона

Буржуйка из баллона

Буржуйка из баллона

Первый шаг. Сделайте разметку. При помощи маркера нанесите на корпус баллона контуры будущих поддувальной и топочной дверец. Топочная камера будет находиться ближе центру конструкции, поддувало – внизу. Расстояние между дверцами не должно превышать 100 мм.

Резка баллона

Дверцы печные

Рама для дверцы

Проведите замкнутую линию посередине между дверцами, а затем разрежьте баллон по этой линии при помощи болгарки.

Второй шаг. Возьмите арматуру диаметром порядка 16 мм, сварите из нее решетку и приварите полученное изделие к открытому краю нижней половины баллона. После этого снова сварите части баллона в единую конструкцию.

Отверстие для установки дверцы

Установка дверцы

Колосник

Колосник

Вырезаем отверстие под решетку и привариваем ее к днищу чугунным электродом

Третий шаг. Вырежьте отверстия топки и поддувала и закрепите на них дверцы при помощи петель.

Тот кусок стенки баллона, который был вырезан ранее нам пригодится для изготовления сборника пепла и регулятора подачи воздуха

Привариваем его тщательно к баллону, чтобы не было нигде отверстий

С одной стороны нужно предусмотреть заслонку для удаления пепла и регулирования подачи воздуха в буржуйку

Четвертый шаг. Подключите дымоход. Для этого при помощи болгарки срежьте вентиль баллона и приварите вместо него длинную металлическую трубу диаметром порядка 9-10 см. Саму дымоотводящую трубу следует вывести из гаража через стену либо крышу. Подключать дымоход к общей вытяжке не рекомендуется, т.к. в данном случае тяга может быть недостаточной, и угарный газ начнет заполнять помещение.

Подключите дымоход

При желании можете покрасить баллон термостойким составом.

Буржуйка из бидона

При желании для изготовления буржуйки можно использовать даже бидон от молока. Оптимальный объем емкости – 45-60 л. Сделать такую печь очень просто, но на долгий срок службы агрегата можете не рассчитывать – тонкие стенки бидона прогорят за 2-4 сезона.

Буржуйка из бидона

Первый шаг. Разметьте и вырежьте ближе к днищу бидона отверстие для размещения дымоходной трубы. Оптимальный диаметр дымохода – 80-120 мм. Трубу вы прикрепите к бидону при помощи сварки в самом конце работы, когда буржуйка будет полностью готова и окончательно установлена.

Буржуйка из бидона

Второй шаг. Крышка бидона будет выполнять функцию дверцы топки. Обычно такие крышки имеют защелку, что очень удобно. Вам нужно лишь просверлить в нижней части крышки несколько поддувальных отверстий диаметром 1,5-2 см.

Третий шаг. Изготовьте четыре одинаковые ножки. Для их изготовления используйте обрезки труб либо уголки. Симметрично приварите ножки к днищу бидончика.

В завершение остается лишь установить буржуйку в удобном месте, а затем подключить дымоходную трубу и вывести ее из гаража. Для большего удобства дымоход следует сделать разъемным.

Такую печь лучше размещать на предварительно уложенном металлическом листе.

Дополнительным преимуществом буржуйки из бидона является ее максимальная мобильность – конструкцию можно переносить, попросту взяв за изначально присутствующие ручки. С помощью этих же ручек вы сможете легко очищать буржуйку от золы – достаточно перевернуть печку вверх днищем и вытрусить весь мусор.

Можете проверять самодельную печь и, если все нормально, принимать ее в постоянную эксплуатацию.

Рекомендации по безопасной установке буржуйки

Использование самодельных буржуек, равно как и любых других отопительных агрегатов, требует соблюдения ряда положений техники безопасности.

Прежде всего, выберите подходящее место для размещения печки. Буржуйку лучше всего устанавливать в углу, около стен, противоположных по отношению к гаражным воротам.

Как установить буржуйку

Нельзя устанавливать буржуйку ближе, чем на 1,5-2 м к месту размещения автомобиля. Любые легковоспламеняющиеся изделия и материалы должны быть удалены от буржуйки на аналогичное расстояние.

По бокам и спереди печи рекомендуется выложить стенки из кирпича. Они не только защитят от случайных прикосновений к раскаленному агрегату, но и будут аккумулировать вырабатываемое тепло, что позволит существенно увеличить КПД буржуйки.

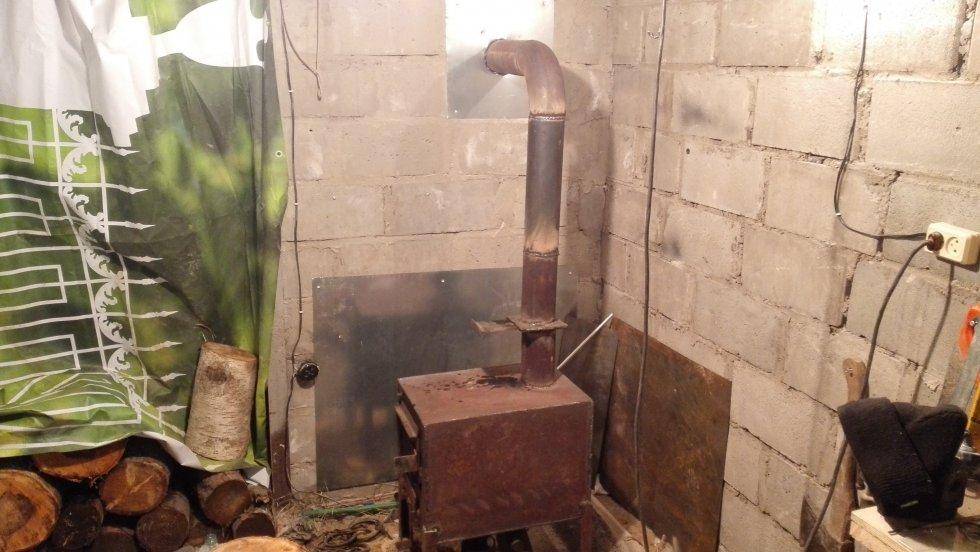

Буржуйка в гараже

Если гаражные стены выполнены из древесины, между ними и буржуйкой должно присутствовать не менее 100 см свободного пространства. Сами стены укройте асбестовыми листами, обложите кирпичом либо защитите другими огнеупорными материалами.

Буржуйка в гараже

Под буржуйку уложите стальной лист толщиной 1-2 см либо залейте бетонную стяжку – это предотвратит распространение огня в случае выпадения из топки печи искр, угольков и пр.

Буржуйку можно использовать только в помещении с хорошей приточной вентиляцией. Свежий воздух должен поступать в гараж в нормальных объемах, иначе огонь в печи попросту не будет гореть. Обычно для обеспечения нужного притока воздуха достаточно оставить маленький зазор между землей и воротами гаража. Если такого зазора нет, придется либо сделать его, либо же обустроить приточный вентиляционный канал.

Не оставляйте рядом с буржуйкой никакие воспламеняющиеся материалы. Древесина, канистры с бензином, всевозможные масла и смазки и прочие подобные материалы – все это может загореться, что приведет к катастрофическим последствиям.

Буржуйка для гаража

Дополнительно вы можете использовать свою буржуйку для приготовления пищи и подогрева воды, оснастив ее чугунной плитой с конфорками и водяным баком.

Таким образом, в самостоятельном изготовлении буржуйки для гаража нет абсолютно ничего сложного. При должной сноровке все работы выполняются менее чем за день. Следуйте инструкции, и уже очень скоро в вашем гараже будет тепло и комфортно.

Удачной работы!

Видео – Буржуйка для гаража своими руками

буржуйкагараж

Как правильно установить буржуйку в гараже.

Комфортна температура повітря повинна підтримуватися не тільки в житлових приміщеннях, але і в підсобних конструкціях. Досвідчені автомобілісти прекрасно знають, що низька температура негативно впливає на роботу автомобіля.

Якщо автомобіль тривалий час перебуває в приміщенні з низькою температурою, буде потрібно прогрівати. На це витрачається велика кількість палива. Кожен автомобіліст рано або пізно замислюється про необхідність обладнання опалювальної системи в гаражі. Опалювальний прилад повинен володіти ефективністю, економічністю, тривалим терміном експлуатації. Всі перераховані вище переваги буржуйки.

Її можна виготовити самостійно, або придбати в спеціалізованому магазині. Піч має універсальну конструкцію, яка дозволяє їй використовувати будь-яке тверде паливо.

За допомогою буржуйки за короткий проміжок часу в гаражі можна забезпечити комфортний температурний режим.

Несмотря на огромное количество преимуществ, буржуйки, которые используются для отопления гаража, также имеют и недостатки. Чаще всего, отопительный прибор, сделанный своими руками, имеет не привлекательный внешний вид. Второй недостаток заключается в необходимости оборудования высокого дымохода. Дело в том, что при сгорании твердого топлива образуется большое количество угарного газа, который необходимо срочно удалить из помещения. Угарный газ оказывает токсическое влияние на здоровье человека, вызывая отравления различной тяжести. Дымоход должен быть расположен на высоте не менее 5 метров. Його слід систематично чистити, оскільки скупчилася смола і сажа знижує ефективність роботи буржуйки.

Монтаж опалювального приладу

Як було сказано вище, буржуйку в гаражі можна встановити самостійно, або за допомогою фахівців. Компанії, які займаються виготовленням і продажем опалювальних приладів, також надають послуги по їх установці.

Для начала необходимо правильно выбрать место под печь. Ни в коем случае не стоит ее устанавливать на земляной пол. Такая конструкция имеет большой вес, поэтому почва будет проседать. Следует подготовить качественный фундамент. Чаще всего для его изготовления используют бетон и кирпичи. Если вы не хотите строить фундамент, на пол следует положить металлический лист, имеющий толщину не менее 2 мм. Это основное требование системы безопасности.

Буржуйка повинна бути розташована на відстані близько 50 см від стін гаража. Поряд не повинні бути розташовані ємності з паливом, оскільки буржуйки може вилетіти іскра, яка призведе до займання.

Для виведення димоходу краще зробити спеціальний отвір. Деякі автомобілісти виводять димар у вікно. Однак це досить небезпечний спосіб. Димар під впливом теплової енергії нагрівається до високої температури. Тривалий контакт труби з дерев’яною рамою може призвести до виникнення пожежі.

Перша експлуатація буржуйки повинна проводитися за допомогою невеликої кількості сухих дров.

самодельные печи и схемы их изготовления

Частный гараж представляет собой специфическое помещение и зимой в нем обычно очень холодно. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен. В то же время использование стандартных электронагревателей зачастую слишком дорого и малоэффективно.

Осталось сделать печь для гаража своими руками, выбрав один из подходящих вариантов. Предлагаем к рассмотрению четыре способа обустройства печного отопления, каждый из которых имеет свои особенности в создании и эксплуатации.

Наглядные схемы и видео инструкции помогут определиться с конструкцией печи, полной сборкой и подключением агрегата самостоятельно.

Содержание статьи:

• Особенности отопления гаража
• Использование утеплителя: плюсы и минусы
• Обзор вариантов
  • №1: Кирпич – могут возникнуть проблемы
  • №2: Буржуйка – просто и надежно
  • № 3: Печь в разработке — эффективная, недорогая
  • № 4: Печь длительного горения — высокая эффективность
• Выводы и полезное видео по теме

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего владелец транспортного средства имеет металлическую конструкцию, лишенную какой-либо изоляции. Любая тепловая энергия уходит из такой конструкции практически мгновенно.

При решении задачи по отоплению гаража не следует оценивать его потребность в тепле, исходя из аналогичного опыта с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что при уменьшении размеров геометрического тела увеличивается отношение размеров поверхности этого тела к его объему.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и не подниматься выше +18º во время присутствия владельцев и проведения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это влияет на величину теплопотерь объекта, поэтому для обогрева одного кубометра небольшого помещения, например гаража, необходимо больше тепла, чем при обогреве большого дом.

Если для двухэтажного дома может хватить отопительного прибора мощностью 10 кВт, то для гораздо меньшего гаража потребуется агрегат мощностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры в 16°С достаточно печей мощностью 1,8 кВт. Если вам необходимо поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат мощностью 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема гаражного помещения может вдвое превышать аналогичный показатель для жилого дома.

Чтобы основательно прогреть весь гараж, его стены и пол, потребуется еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утеплителя тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется обогревать не весь гараж, а только так называемое рабочее пространство.

Эффективное отопление гаража можно осуществить с помощью так называемой «теплой шапки», образующейся в процессе естественно ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сконцентрировать нагретый воздух в центре помещения и вокруг него так, чтобы между стенами и потолком была прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а потребление тепловой энергии заметно снизится.

Специалисты называют это явление теплой шапкой; оно возникает из-за естественно ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, потому что его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распространяется по бокам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, даже смотровая яма прогревается под действием конвекционных процессов.

Для достижения такого эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особо плотный поток теплого воздуха.

Естественная конвекция воздушных масс в гараже обеспечивает формирование температуры, благоприятной для работы даже в смотровой яме

Альтернативным вариантом обогрева гаража является использование различных инфракрасных обогревателей. Для гаража с металлическими стенами такое оборудование не особо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, проникает сквозь них, в результате все тепло просто уходит на улицу.

Специалисты также не рекомендуют инфракрасный обогреватель для кирпичного гаража со стенами в полкирпича. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот вид тепловой энергии и со временем отдает ее. К сожалению, процесс накопления энергии и ее возврата занимает слишком много времени.

Практические рекомендации по выбору обогревателя для гаража приведены в .

Использование утеплителя: плюсы и минусы

Гараж эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для не постоянно используемого помещения. Да, это не всегда возможно, например, в гаражных кооперативах постройки ставятся очень близко друг к другу, зазор не позволяет установить утеплитель.

Для утепления гаража можно использовать такие материалы, как ДВП, которые гаснут при возгорании. Использование пластика в таком помещении недопустимо

А вот с внутренней теплоизоляцией гаражного помещения могут возникнуть проблемы. При монтаже теплоизоляционного материала непосредственно на металлические стены в месте их соприкосновения возникает так называемая точка росы, т.е. зона конденсации. Практически всегда при контакте с влагой изоляция довольно быстро портится.

А для самой конструкции такая ситуация может оказаться фатальной. В металлический гараж можно поставить утеплитель, но лучше установить подходящий материал на определенном расстоянии от стены, примерно 20-50 мм.

Отступ от пола 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа также будет появляться конденсат, но за счет циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося заметных повреждений конструкции.

Однако для гаража, который постоянно отапливается, этот вариант не подходит, так как влажность в помещении большую часть времени будет чрезмерно высокой. Это поставит под угрозу как здоровье человека, так и состояние автомобиля.

При утеплении металлоконструкции между ней и утепляющим материалом необходимо оставлять вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого «вентилируемого» утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при воспламенении. Рекомендуемая толщина около 5 мм.

Отлично подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный нагрев.

А вот пластик, даже с демпфирующими свойствами, ставить в гараж категорически не рекомендуется. При воспламенении такие материалы выделяют ядовитые пары, из-за которых спасшиеся от пожара люди могут просто отравиться. Запрещается использовать в качестве утеплителя также плиты, содержащие асбест.

При утеплении холодного кирпичного гаража рекомендуется предварительно оштукатурить стены вермикулитом для защиты их от влаги. Стены металлического гаража следует красить в два слоя, предварительно загрунтовав основание.

Стены утепленного гаража необходимо обработать водоотталкивающим составом для защиты здания от разрушающего воздействия конденсата

Обзор вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

• кирпичная дровяная печь;
• буржуйка;
• печь длительного горения;
• печь отрабатывается.

Каждый из этих вариантов печи для гаража своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно комбинировать, чтобы расширить возможности обогрева гаража и сделать этот процесс более удобным и выгодным.

При строительстве маленькой печки в гараже можно реально использовать подручные инструменты и материалы, это:

Галерея изображений

Фото

В качестве корпуса для изготовления самодельной печки можно используйте использованный металлический контейнер. Стальная бочка, например, или газовый баллон. Их нужно лишь немного видоизменить.

Оригинальным и очень надежным корпусом для самодельной печи станет старая банка. Главное, чтобы он был целым

Вам придется потрудиться, чтобы сделать печь из листового металла. Нужно будет резать и сваривать корпус, делать двери и т.д.

Обшив металлическую печь кирпичом, можно значительно увеличить ее теплоемкость и увеличить продолжительность работы теплогенератора

Изготовление печи из металлической бочки

Оригинальный агрегат из старой консервной банки

Печь из листового металла

Увеличение теплоемкости металлической печи

#1: Кирпич — могут возникнуть проблемы

Кирпичная печь иногда делается в гараже, хотя это не самый простой вариант. Устройство с основанием на два на два с половиной кирпича справится с обогревом небольшого помещения.

Однако такая печь не слишком быстро нагревается, а потом долго отдает тепло. Поэтому не очень подходит, если владелец заезжает в гараж лишь на короткое время.

Кирпичная печь в стандартном гараже обычно имеет очень скромные размеры, на ее разогрев уходит около полутора часов, такую ​​печь следует растопить заранее

Упомянутый теплый колпак создать практически невозможно выше с дровяной печью, так как она не способна производить достаточно интенсивный поток теплого воздуха. Такую печь рекомендуется растопить заранее, примерно за час до начала работы.

Для кладки дровяной печи этого типа потребуются огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину и шамотный порошок. Топливную камеру делают на уровне второго или четвертого рядов, которые в кладке обычно не превышают девяти. Конечно, нужно устроить дымоход.

Также изготавливается из огнеупорного кирпича, внутри помещается стальная вставка. Дымоход выводится через крышу, кладка должна быть аккуратной и ровной.

Галерея изображений

Фото

Для устройства кирпичной печи, даже мини формата, следует укрепить основание. Первый ряд выложен целиком кирпичом

Предлагаемая к рассмотрению топка печи шириной 1 кирпич, длиной 2 кирпича. Вся печь шириной 2 кирпича, длиной 3 метра. Кладка производится с перевязкой швов

Для устройства тепловой камеры в верхней части кирпичной печи в седьмом ряду делается сужение. Тепловая камера повысит теплоотдачу агрегата

В одиннадцатом ряду кирпичи кладутся на ребро, чтобы печь перекрывалась. Возводится путем кладки кирпичной плоской

Дно мини-печи кирпичной

Кирпичная кладка топки печи

Конструкция тепловой камеры печи

Устройство потолка и дымохода

При выборе кирпичной печи для вашего гараже следует помнить, что постоянные перепады влаги через какое-то время приведут к ухудшению вязкости кладочного раствора – слишком долго устройство не прослужит.

#2: Буржуйка — просто и надежно

Самый простой вариант самодельной печки в гараж. Его не сложно сделать из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и кусок трубы или ненужная бочка.

Главное, чтобы толщина металла была не менее 5 мм. Если используется цилиндрический предмет, то его сечение должно быть не менее 300 мм.

Буржуйка классическая состоит из корпуса с решеткой, зольника, загрузочной дверки и дымохода, который может быть вертикальным или боковым

В дымоход рекомендуется брать металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Топочная камера вырезается из металла или заготовки (цилиндра, трубы, бочки и т.п.). Внизу устроить решетку для топлива, а под решеткой сделать ящик для сбора золы. Для этого элемента также подойдет металл толщиной 3 мм.

Вверху камера закрыта и вертикально. Осталось только прикрепить ножки из металлического уголка. Для повышения эффективности обогрева некоторые умельцы приваривают к бокам печки небольшие металлические «крылышки».

Это увеличит площадь контакта воздуха с раскаленным металлом и ускорит нагрев помещения.

Гаражная печь может иметь круглую или квадратную конфигурацию, в зависимости от особенностей материала, из которого она изготовлена ​​

Для буржуйки следует подготовить ровное и прочное основание, обтянутое несгораемыми материалами. Окружающие стены также должны быть защищены от возможного возгорания. Кроме того, в непосредственной близости от печи не должно быть никаких посторонних предметов.

Поверхность такой печи может нагреваться до очень высоких температур. Помните об опасности серьезных ожогов при случайном прикосновении к нему.

При изготовлении необходимо соблюдать осторожность. Были случаи взрыва остатков газа при распиливании такой тары. Специалисты рекомендуют предварительно заполнить баллон водой, чтобы вытеснить горючие остатки.

Следующая фотоподборка ознакомит вас с процессом изготовления печи-буржуйки из пустого газового баллона:

Галерея изображений

Фото

Перед изготовлением печи из пустого газового баллона удаляем из него остатки содержимого. Отрежьте клапан ножовкой. Затем находим безлюдное место и сжигаем цилиндр

Отмечаем линии реза, по которым будем вырезать отверстия для поддувала и для установки топочной дверки

Аккуратно разрезаем баллон по разметке. Сначала разрезаем болгаркой по по продольным линиям, затем по поперечным

Аккуратно удалите отрезанные сегменты баллона, стараясь не повредить и не деформировать их. Это заготовки для будущих дверей

Из стального уголка вырезаем отрезки для изготовления решетки. Собираем их сваркой, взяв за основу два куска стальной полосы

Рисуем окружность, повторяющую внутреннее сечение цилиндра. Его диаметр должен быть примерно на 0,5 см меньше фактического диаметра, чтобы решетку можно было легко поставить в цилиндр

Вырезанный из бумаги круг кладем на заготовку решетки. Распылите поверх баллончика краску, чтобы обозначить границы вырезания. Режем решетку болгаркой

Установите решетку на цилиндр. Закрепите сваркой

Этап 1: Подготовка баллона к постройке печи

Этап 2: Разметка баллона

Этап 3: Разрезание баллона по продольной разметке

Этап 4: Удаление отрезанных сегментов баллона

Шаг 5: Сборка заготовки решетки

Шаг 6: Изготовление шаблона для обрезки решетки

Шаг 7: Обрезка заготовки решетки

Шаг 8: Закрепление решетки в цилиндре

Строительство основной части будущей гаражной печи выполнено, осталось только приварить к ней дымоход и вывести трубу:

Галерея изображений

Фото

«Приманить» трубу дымохода, захватив его в нескольких местах сваркой

Трубка для приманки. Стараемся обеспечить полную герметичность для исключения малейших утечек дымовых газов и попадания их внутрь гаража

Из отрезков трубы, рассчитанных заранее по длине, и уголков соответствующего диаметра, собираем дымовой канал

Сначала собираем дымовой канал без сварки. Выводим трубу на улицу через сделанное для нее отверстие. Исправьте положение деталей, приварите

Этап 9: приварите трубу дымохода

Этап 10: Приварите трубу дымохода

Этап 11: Сборка дымохода для печи

Этап 12: Установка дымохода металлической печи

Перед сооружением печи из пустого баллона саму емкость необходимо «сжечь». Делать это лучше в каком-нибудь пустынном месте, на костре, убрав старую траву и все легковоспламеняющиеся предметы вокруг него в радиусе 2-3 метров вокруг него. Еще лучше косить новую растительность чуть ли не под триммер.

Перед стрельбой клапан необходимо отделить от баллона, т.е. срезать его. Саму емкость нужно поставить строго горизонтально прямо на дрова и закрыть дровами боковые стенки. Затем необходимо залить немного жидкости для розжига и поджечь всю «укладку» обязательно снизу.

Когда пламя костра схватится и начнет разгораться, нужно отойти от огня на предельно большое расстояние. Но не так, чтобы нельзя было потушить при необходимости. Все действия проводите с огнетушителем рядом, запаситесь хотя бы автомобильным вариантом или водой в ведрах.

В этом видео продемонстрирован опыт изготовления классической печи:

#3: Печь в разработке — экономичная, недорогая

Конструкция такого агрегата немного сложнее буржуйки, но эффективность его ломает многих записи. Отработанное масло есть у каждого автолюбителя, а если его мало, то купить такое топливо можно практически в любом автосервисе по более чем приемлемой цене.

В отличие от буржуйки, такая печь состоит из двух секций, соединенных перфорированной металлической трубой.

Старый газовый баллон отлично подойдет для изготовления различных видов самодельных гаражных печей. Чрезвычайно осторожная резка такой емкости сваркой

В нижней секции сгорает отработанное масло, которое отдает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, одновременно смешиваясь с небольшим количеством воздуха. Образовавшаяся газовая смесь при сгорании выделяет внушительное количество тепла.

Первая камера, в которой сжигается отработанное масло, может быть изготовлена ​​из листового металла или подходящего металлического контейнера квадратной, круглой или прямоугольной формы.

Для того, чтобы процесс горения протекал правильно, в этом баке сделана заслонка, регулирующая количество воздуха, поступающего в камеру.

Перед изготовлением печи не помешает найти и изучить чертеж такого устройства, хотя жестких требований к комплектации и размеру нет (+)

Снизу нужно прикрепить ножки из уголка или толстая проволока, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делается круглое отверстие и вставляется в него перфорированная труба.

Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от горящего масла.

Следовательно, вам нужна конструкция с достаточно толстыми стенками, чтобы выдерживать как дополнительный вес, так и температуру. В противном случае он очень скоро сгорит. Верхняя камера обычно выполнена в виде короткого и широкого цилиндра из толстого металла.

Сверху нужно поставить дымоход — боковое расположение трубы для отвода дымовых газов в этом случае не допускается.

Горная печь состоит из двух отдельных камер, соединенных перфорированной трубой. При горении из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

Требования к установке печи на производстве примерно такие же, как и для буржуйки: ровный и прочный фундамент, защита окружающего пространства от перегрева и возгорания. В такой топке можно сжигать практически любое отработанное масло: соляру, трансмиссионные составы, мазут, солярку, керосин и т. д.

Следует воздержаться от экспериментов с составами, характеризующимися легким и быстрым воспламенением, т.е. от сжигания в такой печи бензина или различных растворителей.

Небольшое количество бензина можно использовать для поджигания шахты. А бензин, пролитый непосредственно возле разогретой духовки, может стать причиной серьезного пожара.

Официально получить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но несут полную ответственность за возможный пожар.

Изогнутая перфорированная труба используется в своеобразной рабочей печи, которую можно использовать и как буржуйку, сжигая не только масло, но и дрова

Интересное решение может быть на воркауте. Для этого камеру, в которой сжигается отработка, оснащают изогнутой перфорированной трубой, а буржуйку делают двухкамерной, чтобы в ней можно было жечь не только дрова, но и отработанное масло. Установка может использоваться на двух видах топлива, в зависимости от ситуации.

Модифицированный вариант рабочей печки позволяет не только повысить температуру в гараже, но и подогреть воду для мытья рук:

Фотогалерея

Фото

Увеличенная площадь теплоотдачи

Особая конструкция днища печи

Отсек для отработанного масла

Бак для воды самодельной печи

Дополнительные опции для самодельных гаражных печей есть описано в этих артикулы:

Подробный обзор изготовления и работы печи на отработке представлен в видео:

#4: печь длительного горения — высокий КПД

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина сгорает не сразу, а медленно тлеет, выделяя горючий газ.

Печь длительного горения обычно делают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если обеспечить условия для тления дров (+)

Этот газ сгорает в верхней части камеры сгорания при очень высокой температуре, что обеспечивает высокую эффективность этого типа устройств.

Здесь можно увидеть процесс создания интересного варианта печи длительного горения:

Загружать топливо в печь длительного горения необходимо не чаще двух раз в сутки, поэтому такие устройства больше подходят для непрерывного отопление гаража или для использования в течение длительного периода времени.

Проще всего сделать печь длительного горения из металлической бочки с толстыми стенками. Оптимальной для таких целей считается емкость около 200 литров. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Дымоход печи длительного горения обычно имеет отвод сбоку, а отверстие для трубы, по которой подается воздух

Сечение дымохода должно быть около 150 мм, а воздуховодов — 100 мм. Важным элементом такого типа печи является груз, который давит тлеющие дрова. Для его изготовления вам понадобится металлический круг чуть уже диаметра бочки, а также два отрезка швеллера, которые будут играть роль утяжелителя.

В этом элементе также делается отверстие для подачи воздуха, к которому затем приваривается труба сечением 100 мм. Он должен быть немного длиннее высоты корпуса печи.

Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и контейнер для золы, приваривают прочные ножки.

Для печи длительного горения лучше всего подходят сухие дрова, которые при сгорании выделяют минимальное количество смолы

Дрова в печи длительного горения сгорают практически полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужно. Чтобы запустить такую ​​печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие воздушную трубу.

По мере тления количество дров уменьшается, нагрузка падает. Для установки такой печи также требуется прочный фундамент и безопасное окружение.

Банка — Достойный образец печи длительного горения.

Отопление от печки далеко не единственный вариант обогрева гаража. Об альтернативных способах теплоснабжения автобокса написано в .

Выводы и полезное видео по теме

Видео презентация устройства в гараже автономной системы отопления на базе печки:

Варианты самодельных печей достаточно разнообразны, а конструкции таких устройств не отличаются особой сложностью. Вам потребуются навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно сделанная печь работает эффективно и служит долго.

Ищете эффективный способ обогрева гаража? Или есть опыт изготовления и использования печки? Пожалуйста, оставляйте комментарии к статье и задавайте вопросы по теме.

Добавить эффективную дровяную печь | Энергоэффективная дровяная печь

Хотя дровяные печи могут вызывать в воображении образ дымящегося пузика в хижине в глуши, сегодняшние модели представляют собой эффективные обогреватели, отвечающие нормам выбросов Агентства по охране окружающей среды США и сокращающие счета за отопление почти наполовину, когда цены на энергию высоки.

В отличие от каминов, дровяные печи могут обогреть всю комнату или, возможно, даже весь дом, в зависимости от его планировки. А сборные дымоходы позволяют устанавливать их практически в любом месте — даже перед существующим очагом.

Но даже если вы инвестируете в несколько дровяных печей, чтобы обогреть весь дом, будет мудро подготовить печь к зиме. Для дровяных печей нет круглосуточного обслуживания, и вы не хотите рисковать сильным похолоданием, которое заморозит ваши трубы.

Сколько они стоят?

Хорошая дровяная печь от уважаемой компании стоит в среднем от 3000 до 4200 долларов, включая дымоход и установку, по данным Ассоциации очагов, патио и барбекю. Тем не менее, вы можете потратить всего 1000 долларов США за небольшую единицу в крупном магазине или до 10 000 долларов США за цилиндрический образец из нержавеющей стали от Jotul.

Популярные чтения

Руководство по окраске (чтобы не тратить деньги впустую)

Живопись и освещение

Выбор неправильного типа лакокрасочного покрытия может привести к тому, что повторный ремонт будет стоить в два раза дороже.

7 бытовых расходов, на которые вы, вероятно, тратите деньги впустую

Советы по уходу за домом

Есть лучшие способы потратить.

5 причин, по которым вы пожалеете, что покрасили свой кирпичный дом

Живопись и освещение

Показательный пример: удалить краску с кирпича практически невозможно.

Недостатки дровяных печей

Дровяные печи представляют собой лучистые обогреватели без вентиляторов или системы вентиляции. То есть вам может быть холодно в комнатах, далеких от плиты, или в длинных коридорах. Если в вашем доме много этажей и сложный план этажа, вы хотите купить более одного, чтобы обогреть все помещения.

Многие люди находят дровяные печи привлекательными, но им не хватает большого открытого очага, как в традиционных каминах, и при этом вам все равно приходится рубить и топить дрова.

Если из-за того, что вы редко загружаете и зажигаете его, требуются усилия, значит, вы только что купили очень дорогую подставку для растений. Но использование дровяной печи для зонального отопления может сэкономить от 10% до 40% годовых расходов на отопление, говорит Лесли Уилер из Ассоциации очагов. При зональном отоплении вы выключаете термостат и обогреваете комнату, в которой находитесь, с помощью дровяной печи.

Если вы решили принести дрова зимой, вот что вам нужно знать.

Выберите плиту, подходящую для вашего помещения

Дровяные печи представляют собой отдельно стоящие агрегаты из чугуна, мыльного камня или стали, вентиляция которых осуществляется через выхлопную трубу из нержавеющей или оцинкованной стали. Вы смотрите на огонь через вставку из керамического стекла спереди. У некоторых есть входная дверь, которая открывается, если вы хотите поджарить зефир.

Большинство печей имеют воздухозаборник, который позволяет добавлять воздух для увеличения скорости горения, чтобы печь работала быстро и быстро, или уменьшать всасывание, создавая более низкое и медленное горение.

«Это почти как дроссель. Когда вы разжигаете огонь, вы хотите дать ему как можно больше воздуха, чтобы он заработал. Если вы собираетесь отсутствовать в течение дня или собираетесь лечь спать, уменьшите настройку заслонки, чтобы она не горела так быстро», — говорит Майкл О’Нил, продавец Woodstock Soapstone Co. в Западном Ливане, штат Нью-Хэмпшир. Производители говорят, что устройства можно безопасно использовать, когда вас нет дома.

Размер печи, который вам нужен, зависит от размера комнаты, теплоизоляции вашего дома, климата и рейтинга BTU печи — сколько тепла она может производить. Большинство печей указывают квадратные метры, которые они предназначены для обогрева. Ваш дилер должен помочь вам скорректировать такие переменные, как высота потолка, качество изоляции и план этажа.

Хорошие бренды включают Blaze King, Harman, Jotul, Lopi, Pacific Energy и Woodstock Soapstone.

Самые популярные советы по уходу за домом

17 вещей, которые никогда, никогда, НИКОГДА не делайте со своим домом

Советы по уходу за домом

Сохраните винтажные обои, но обновите этот отнимающий время и деньги ретро-термостат до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Советы по уходу за домом

Сохраните свои деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Советы по уходу за домом

Даже если вам кажется, что они уже начали замерзать.

Найдите 9 проблем с этим домом (советы для новых домовладельцев)

Советы по уходу за домом

Явные признаки того, что вы не выполняете техническое обслуживание домовладельца, например, парковка на траве.

12 вопросов, которые вы хотели бы задать себе перед переездом

Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем брать новый дом.

Выберите правильное место

Выберите место, которое позволяет относительно легко загружать дрова и приятно сидеть перед ними. Установите его на расстоянии от 12 до 18 дюймов от горючей стены. Каждый тип печи отличается, и производитель указывает точные характеристики зазора. Национальная ассоциация противопожарной защиты также устанавливает стандарты допуска, которые многие муниципалитеты принимают в качестве основы для своих кодексов.

В случае конфликта следуйте требованиям производителя; Производители проверяют свою продукцию и знают, сколько тепла она производит. Если вы потеряли руководство или купили дом, но у вас нет руководства, следуйте кодексу NFPA.

Вы можете купить у производителя теплозащитный экран для установки за печью, который позволяет регулировать нормы зазора. Вы также можете сделать щит из цементной плиты или подложки для плитки. Ваша печь должна стоять на негорючем полу, также продаваемом вашим поставщиком дровяной печи, или на нереактивном материале, таком как камень или бетон. Напольное покрытие стоит около 350 долларов.

Дымоход крепится к верхней части печи и выходит прямо через крышу. Если это невозможно, некоторые печи могут выходить сзади через стену, а затем соединяться с коленом и головкой вверх. Верх дымохода должен выходить за пределы крыши на 2 фута выше, чем самая высокая часть крыши, которая находится в пределах 10 футов от дымохода

Обратитесь в муниципалитет относительно разрешений.

Использование хорошей древесины, методы сжигания

Выработка тепла зависит от мощности печи и дров, которые вы сжигаете. Любая древесина производит больше топлива, если ее расколоть, сложить и оставить сохнуть на 8-12 месяцев, но ясень, сахарный клен и красный дуб выделяют больше тепла на бревно, чем некоторые другие. вяз американский средний; белая сосна низкая.

Вам нужно будет удалять пепел примерно раз в неделю и запланировать ежегодный осмотр и, возможно, профессиональную уборку.

Астма и аллергии

Если кто-то из членов вашей семьи страдает астмой или аллергией, подумайте, подходит ли вам дровяная печь. Дровяные печи и вставки могут вызвать проблемы с дыханием, хотя надлежащее обслуживание печи может помочь смягчить эти проблемы со здоровьем.
