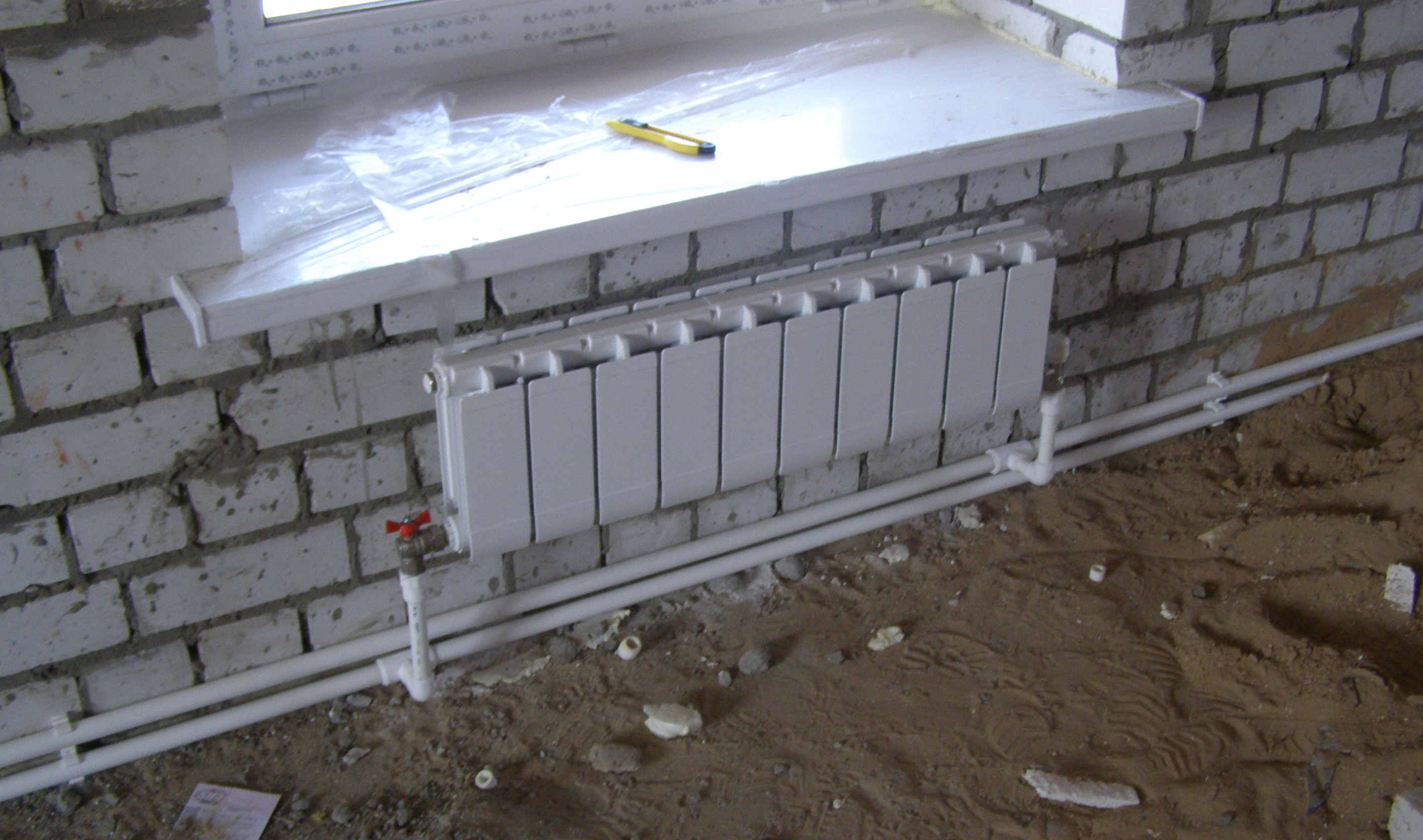

Установка батарей на стене из газоблоков: алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

31.07.2023

0 Comment

Содержание

алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

Домой Отделка квартиры Отделка стен Как крепить радиатор к стене из газобетона: алюминиевый, биметаллический, чугунный, видео-инструкция по…

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Общие сведения

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Параметры	Значения
Расстояние от пола	В пределах 10-15 см
Расстояние от стены	В пределах 2-5 см
Расстояние до подоконника	От 10 см.

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Нанесение разметки для монтажа батарей

Монтаж

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

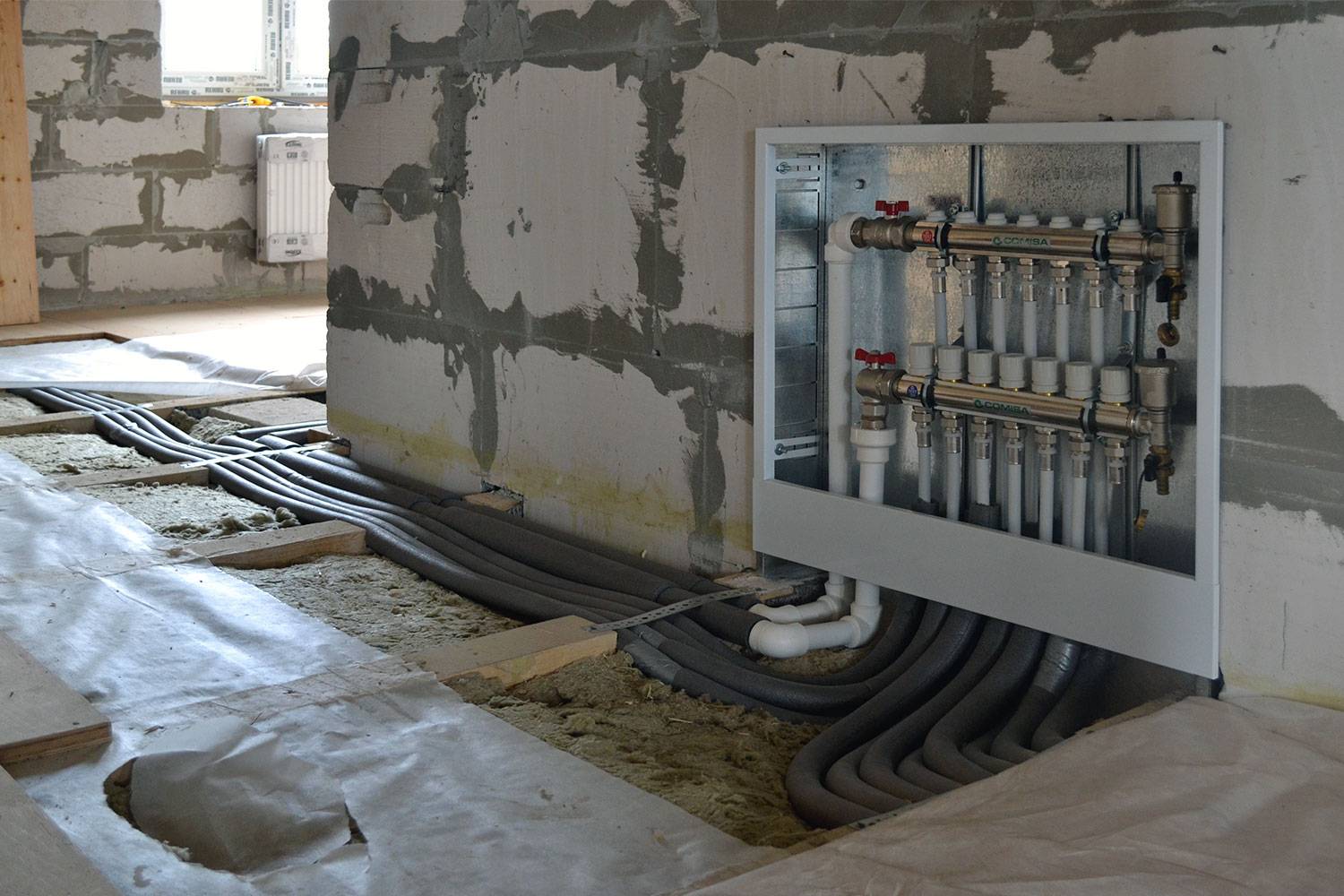

Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
Затем нужно нанести разметку на участки, где будут располагаться приборы.
Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Монтаж чугунных батарей

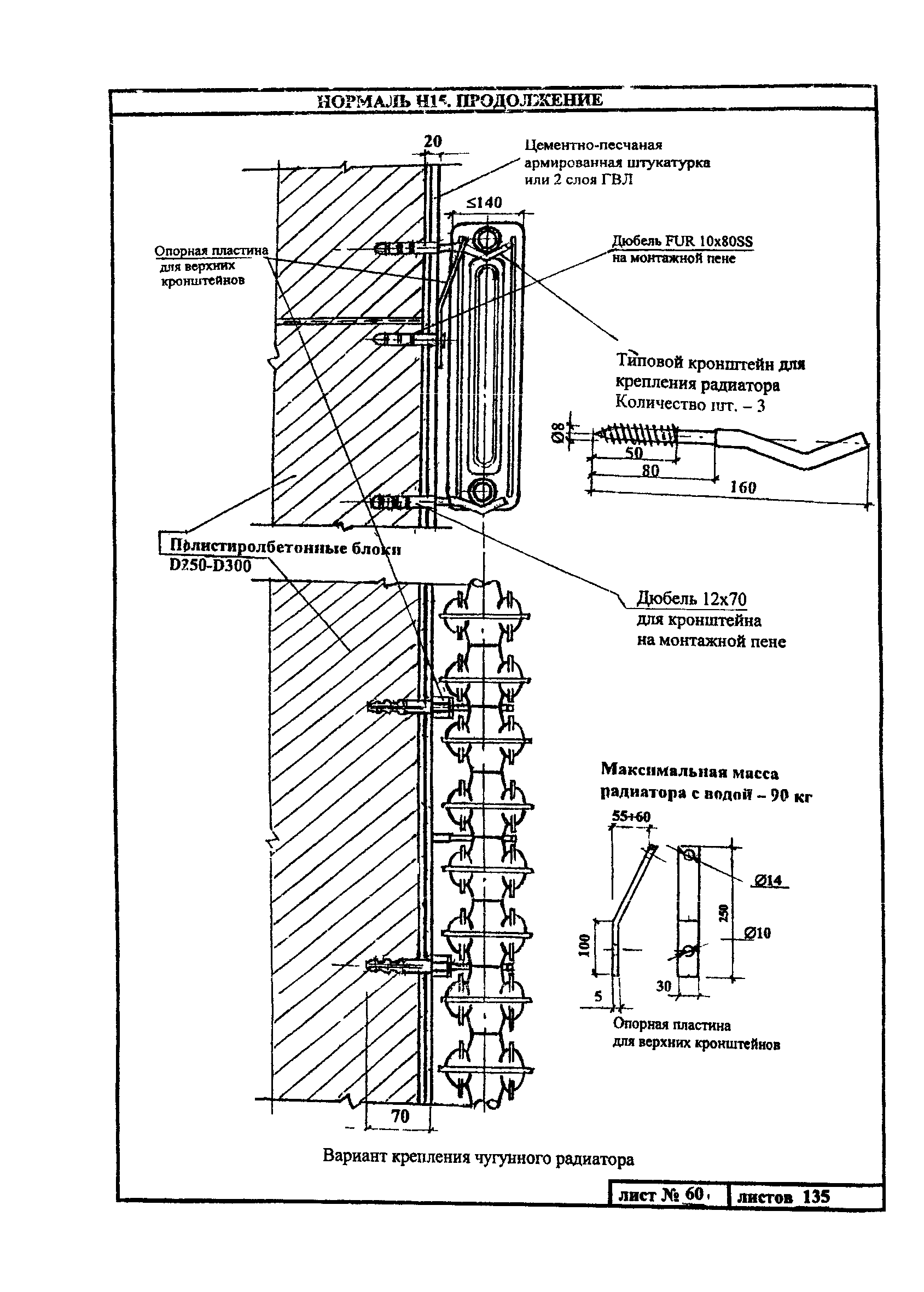

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

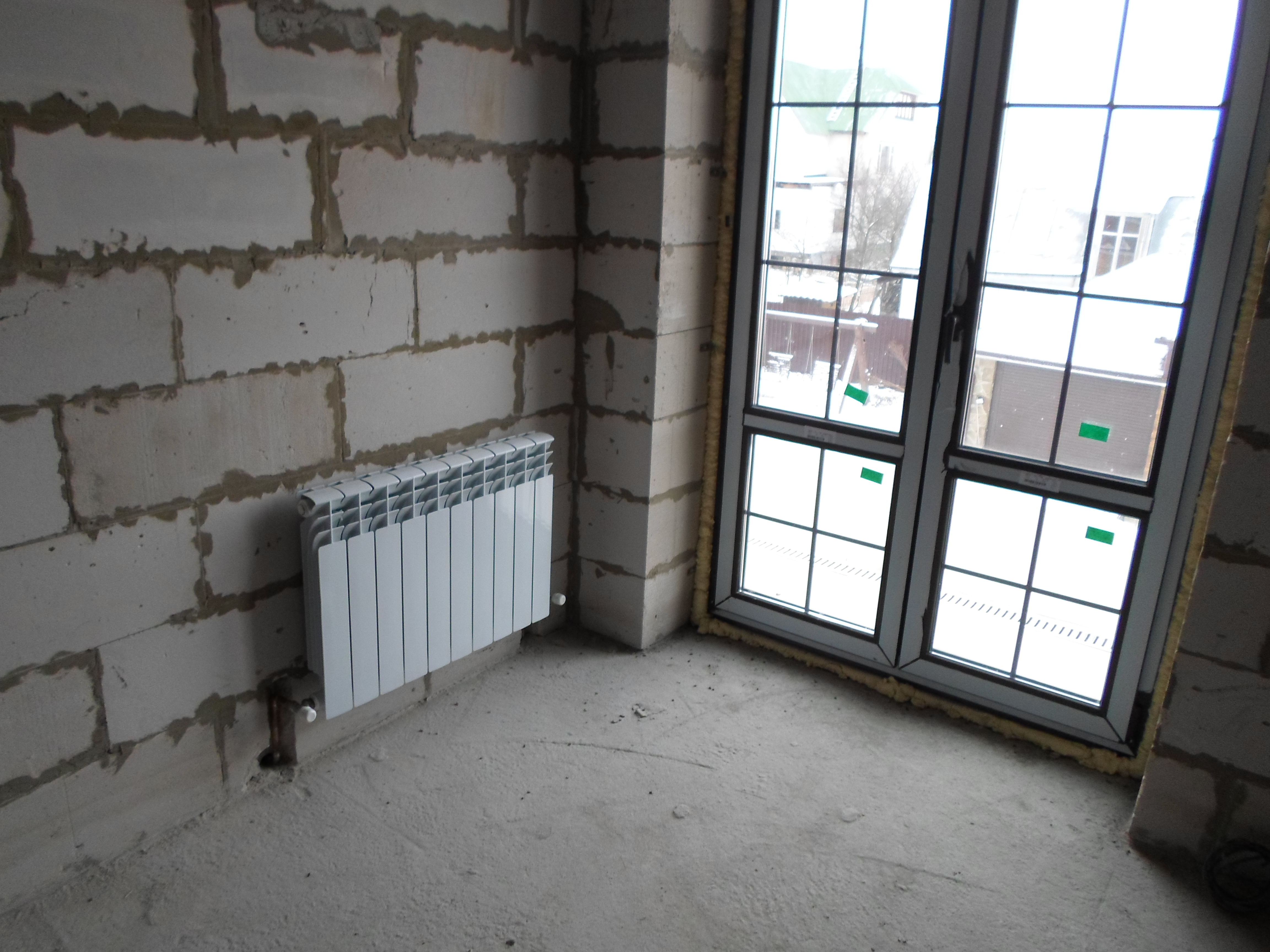

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

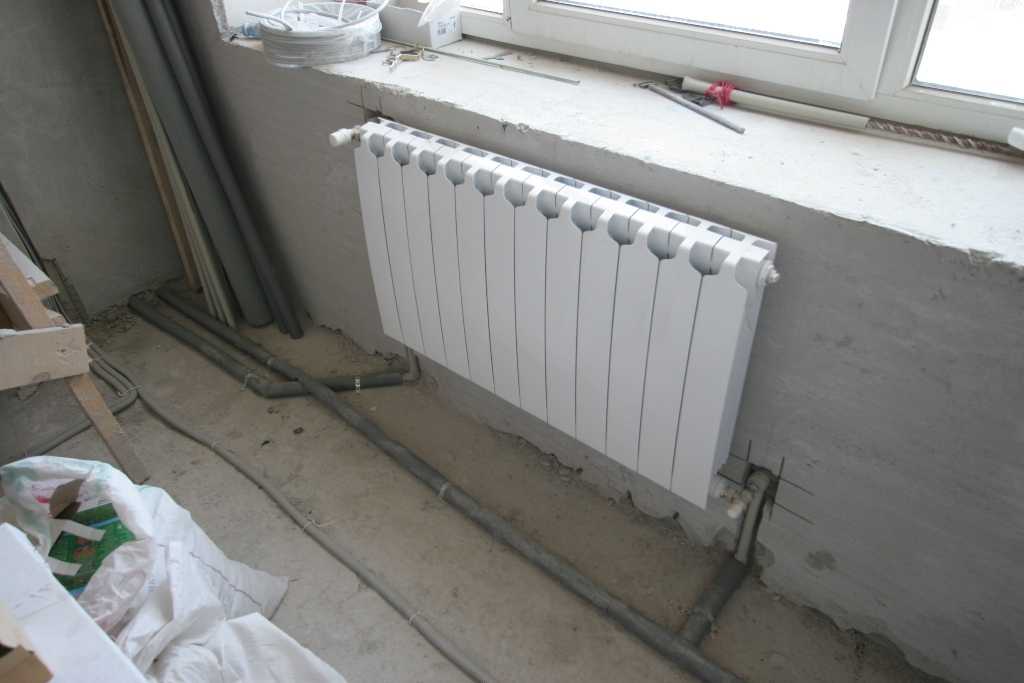

Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

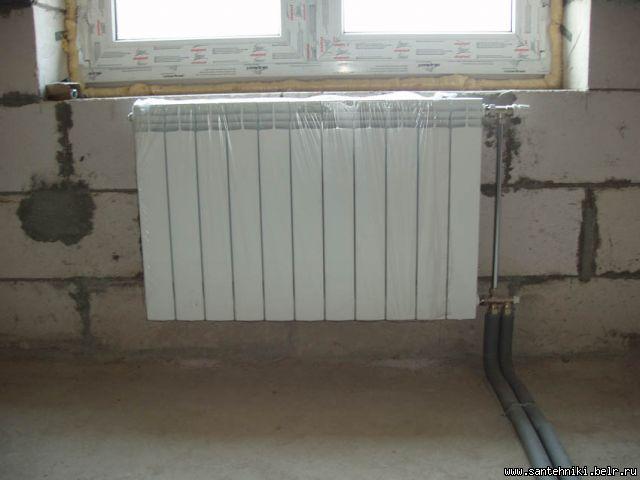

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло будет отражаться.

Особенности подключения

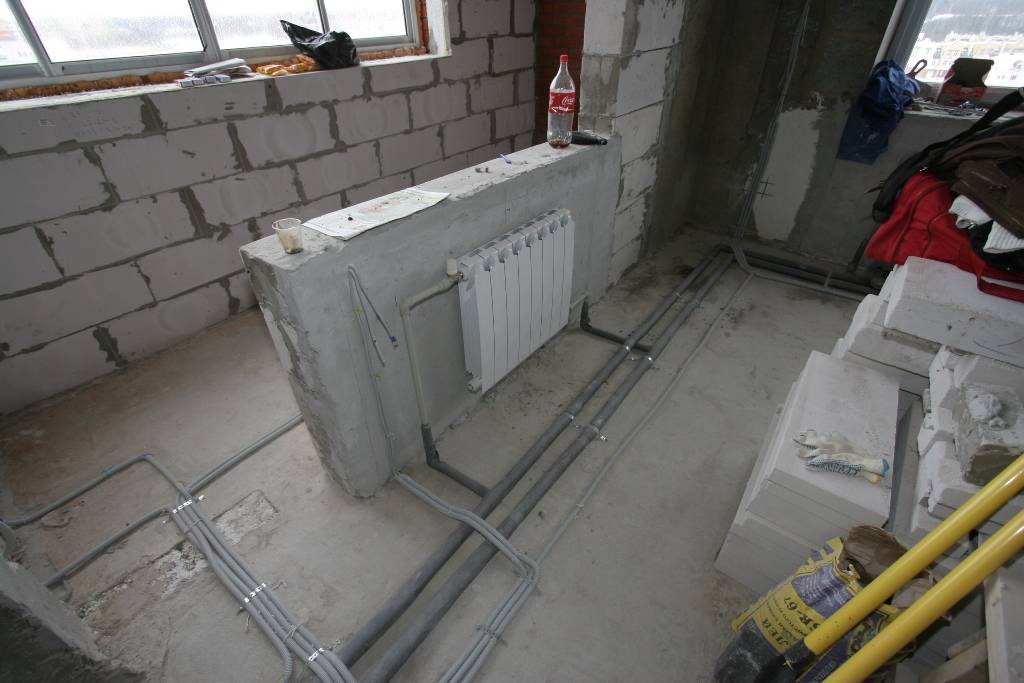

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

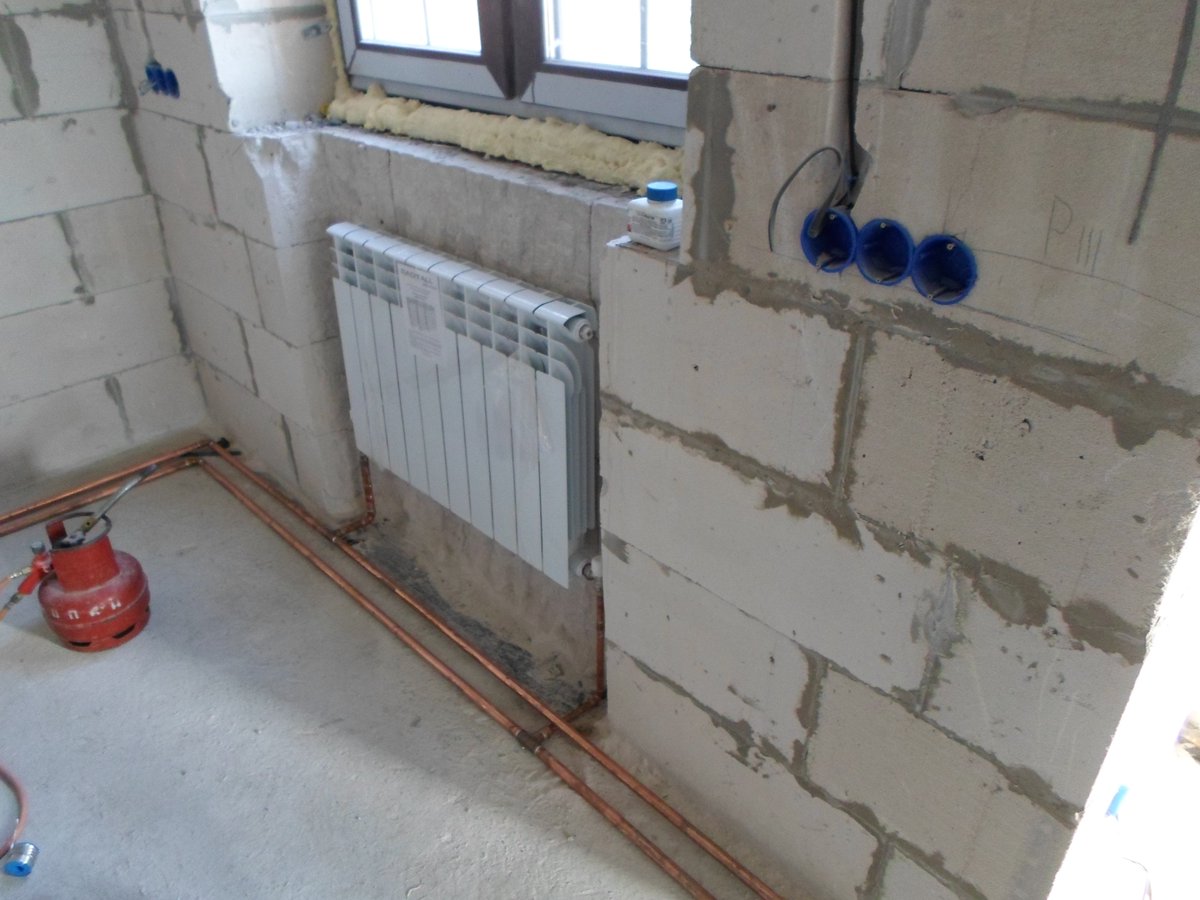

Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
Между входящей и выходящей требой желательно выполнить перемычку (байпас).
После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.

В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей завершен.

Вывод

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Предыдущая статьяКрепление бруса к стене

Следующая статьяКрепление мебели и техники на стену из газобетонных блоков

Задать вопрос эксперту

Кровельные работы в Минске

Любой тип кровли с годами имеет свойство изнашиваться. Это в полной мере относится как к мягкой, так и твердой кровле. Недаром, во время СССР…

ЭТО ВАМ ПРИГОДИТСЯ!

Купить безободковый унитаз

Унитаз – один из самых необходимых атрибутов человеческой жизни. Помимо привычной модели сегодня на рынке можно купить безободковый унитаз. Эта модель радикально не отличается…

На что обратить внимание при покупке курятника

Курятники – это специально оборудованные помещения для содержания кур. Они могут быть изготовлены из различных материалов и иметь разные размеры. При выборе курятника необходимо…

Расчет площади стен под поклейку обоев

Для того чтобы определить стоимость услуг при поклейке обоев частным мастером, необходимо знать общую площадь стен и периметр комнаты. Бывают такие услуги, которые считаются…

Что такое скрытые межкомнатные двери?

Компания «СВОЁ» является производителем новинки в мире дизайна интерьера и строительства – скрытых межкомнатных дверей. Особенностью таких конструкций является то, что они устанавливаются на…

Раскладка плитки в ванной — схемы и варианты

Разговор пойдет о том, какой может быть раскладка плитки в ванной и как подобрать наиболее подходящий вариант. Особенности сочетания плитки в ванной Плитку выбирают того цвета,…

Как крепить радиатор к стене.

Особенности монтажа чугунных стальных алюминиевых и биметаллических радиаторов ☛ Советы Строителей На DomoStr0y.ru

Содержание

Монтаж радиатора
Виды отопительных прибор и особенности их монтажа
Что в итоге

Одним из важных аспектов монтажа элементов отопительных систем является установка батареи на стене. На первый взгляд элементарные вопросы — чем и как закрепить данный прибор на вертикальной поверхности, не так уж однозначны и потому заслуживают отдельного внимания. Именно об этом мы с вами и поговорим в данной статье.

Используйте только специализированные крепления, предназначенные для выбранного вами вида радиаторов

Монтаж радиатора

Инструкция подсоединения приборов в систему трубопроводов и крепеж радиаторов отопления к стене зависит в равной степени:

От типа батарей, выбранных для отопления.
Материала, из которого возведены несущие стены, ведь именно на них в большинстве случаев и закрепляют данные изделия.

Тем, кто решил заняться созданием системы отопления своими руками стоит подробно разобраться в этом вопросе.

Виды отопительных прибор и особенности их монтажа

Классическое крепление батарей осуществляется на стену под окнами для устройства тепловой преграды холодному воздуху, поступающему от остекления. Подбор типа крепления ведется с учетом массы конкретного отопительного изделия.

Чугунные модели

Батареи из чугуна самые увесистые из всех известных отопительных приборов.

При этом они имеют ряд неоспоримых преимуществ, объясняющих популярность чугунных изделий отопления:

Современные чугунные модели (на фото) доступны в ретро стиле – с ножками (устанавливаются на пол)

Толстостенные секции такого агрегата хорошо держат тепло и еще довольно длительное время отдают его в помещение даже при отключении подачи теплоносителя.
Чугун отличается высокой стойкостью к коррозии и потому радиаторы из этого материала максимально долговечны.

К недостаткам приборов из чугуна можно отнести их большой вес и значительную массивность. Однако современные производители научились делать довольно изящные изделия из данного материала, не только качественно прогревающие помещение, но имеющие эстетически привлекательные формы.

Крепление чугунных радиаторов к стене выполняется различными способами:

Для стен из кирпича, шлакоблока, бетона возможно крепление с помощью специальных кронштейнов или гнутых штырей из толстого металла на простые дюбели.

На стены из ГКЛ монтируется усиление – основание из дерева

Для деревянных стен и конструкций из гипсокартона придется соорудить напольное основание, на которое придётся основная нагрузка. А крепление чугунных радиаторов отопления к стене будет выполнять поддерживающую функцию.

Крепления монтируются на стену через специальные отверстия

Для работы по установке отопительного прибора понадобятся:

Дрель или перфоратор с насадками, соответствующими материалу стены.
Строительный уровень.
Кронштейны.
Дюбели.

Правила для крепление радиатора отопления к стене общие для всех видов приборов:

Расстояние от верха прибора до подоконника около 100 мм.
От пола до нижней поверхности батареи -100-120 мм (это важно особенно в тех случаях, когда у вас «щепетильное» напольное покрытие).
От стены до батареи 30-50 мм.

Важно!При изменении этих параметров существенно снижается теплоотдача отопительного прибора.

Количество креплений рассчитывается по габаритам батареи (минимально два крепления вверху и одно поддерживающее снизу). Это для радиатора из шести секций монтируемого на бетонную или кирпичную поверхность.
Для секционных приборов кронштейны располагаются в промежутках между секциями.
Разметка под крепления выполняется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).

Внимание!Необходимо обеспечить небольшой уклон по горизонтали для предотвращения скапливания пузырьков воздуха в верхней части изделия.

Строго следите, чтобы входные отверстия на батарее располагались соответственно тепломагистрали.

Инструкция для рабочего процесса очень проста, так что с этой работой любой справится своими руками:

Разметка мест крепления батареи выполняется простым карандашом с помощью строительного уровня и линейки.
Далее в намеченных местах сверлятся отверстия нужного диаметра.
В них вставляют дюбели, в которые затем вкручивают кронштейны, они должны быть надежно зафиксированы (неподвижны).

Специальные крепления вкручиваются в дюбеля с помощью разводного ключа, это облегчает и ускоряет процесс

Пришло время «примерять» батарею. Если все правила навески прибора соблюдены, и он хорошо прилажен на креплениях без шатаний, можно продолжать крепление радиатора к стене – фиксировать его с трубопроводом отопления дома.

Выставлять прибор следует по уровню, так как отклонения от нормы могут привести к образованию застоя и засоров в емкостях батареи

Стальные радиаторы

Отопительные приборы из стали:

Гораздо менее массивны, что значительно облегчает их монтаж.
Очень быстро прогреваются и начинают процесс отдачи тепла.

Стальные батареи бывают секционные и панельные. Секционные модели навешиваются, как и их чугунные аналоги, с той только разницей, что кронштейн для крепления радиатора к стене менее мощный.

Для крепления панельных изделий на задней стенке привариваются скобы, которые и навешиваются на кронштейны. Количество скоб зависит от размеров панели (минимально четыре штуки).

Совет!Разметку для стальных панельных радиаторов отопления нужно выполнять с особой точностью, чтобы приваренные скобы без усилия попали на установленные кронштейны.Кроме того, поверхность стены должна быть идеально выровненной.

При небольшой массе крепеж радиаторов отопления к стене можно облегчить и выполнить, используя комплект специальных кронштейнов и упоров. При таком способе на кронштейны навешиваются верхние петли прибора, а нижняя фиксируется в приспособлении, которое опирается либо на пол, либо в стену (чаще).

К сведению!Таким способом лучше выполнить крепление радиаторов отопления к стене из газобетона .

Алюминиевые радиаторы

Эстетичные и аккуратные алюминиевые модели:

Имеют прекрасный внешний вид.
Очень небольшую массу, что делает крепление алюминиевых радиаторов к стене быстрым и незатруднительным.
Рассчитаны на рабочее давление в системе до 20 Бар.
Характеризуются максимальным показателем теплоотдачи.

К сожалению, алюминиевые приборы отопления склонны к коррозии и быстро разрушаются в местах соединения с другими металлами.

Кронштейны облегчают навеску отопительных приборов

Биметаллические радиаторы

Поистине, универсальный тип радиаторов — биметаллические отопительные приборы:

Соединяют в себе наилучшие качества стальных и алюминиевых батарей.
Крепление биметаллических радиаторов к стене отличается легкостью и простотой.
Стальная внутренняя поверхность изделия снижает риск разрушения вследствие коррозии.
Биметаллические радиаторы рассчитаны на оптимальный уровень давления в отопительных сетях.

Интересно!При выборе отопительных приборов профессионалы советуют останавливать свой выбор именно на биметаллических изделиях.

Перед тем как крепить биметаллический радиатор к стене выполняется разметка в соответствии с габаритами прибора. К каменным и бетонным стенам крепеж осуществляется на кронштейны по аналогии с вышеописанной технологией.

Разметка осуществляется согласно подведенному трубопроводу

Для конструкций из гипсокартона и других облегченных материалов нужно воспользоваться двухсторонним крепежом.

Если все же есть сомнения в надежности крепления радиаторов к стенам, чтобы они не провисли под собственным весом, приобретите и установите напольные подставки. Они помогут распределить массу прибора и снять частично нагрузку со стенных креплений.

Что в итоге?

Теперь вы знаете, как закрепить радиатор отопления на стене без каких-либо сложностей, если, конечно, у вас имеется весь необходимый для этого процесса инструмент. Но и это не проблема, так как существуют магазины, предоставляющие инструмент в аренду, в том случае, если вы не хотите покупать себе перфоратор, и все же без него не обойтись.

BU-302: Последовательные и параллельные конфигурации батарей

BU-302: Конфигурации батарей в серии и паралело (Испания)

Батареи достигают желаемого рабочего напряжения путем последовательного соединения нескольких элементов; каждая ячейка добавляет свой потенциал напряжения, чтобы получить общее напряжение на клеммах. Параллельное соединение обеспечивает более высокую пропускную способность за счет суммирования общего ампер-часа (Ач).

Некоторые блоки могут состоять из комбинации последовательных и параллельных соединений. Аккумуляторы для ноутбуков обычно состоят из четырех последовательно соединенных литий-ионных элементов на 3,6 В для достижения номинального напряжения 14,4 В и двух параллельно для увеличения емкости с 2400 мАч до 4800 мАч. Такая конфигурация называется 4s2p, что означает четыре ячейки последовательно и две параллельно. Изолирующая фольга между элементами предотвращает короткое замыкание из-за проводящей металлической оболочки.

Большинство химий для батарей подходят для последовательного и параллельного соединения. Важно использовать аккумуляторы одного типа с одинаковым напряжением и емкостью (Ач) и никогда не смешивать аккумуляторы разных производителей и размеров. Более слабая клетка вызовет дисбаланс. Это особенно важно в последовательной конфигурации, потому что мощность батареи зависит от самого слабого звена в цепи. Аналогией является цепочка, в которой звенья представляют собой элементы батареи, соединенные последовательно ( рис. 1 ).

Рисунок 1: Сравнение батареи с цепью. Звенья цепи представляют собой ячейки, соединенные последовательно для увеличения напряжения, удвоение звена означает параллельное соединение для увеличения нагрузки по току.

Слабая ячейка может не выйти из строя сразу, но быстрее, чем сильные, истощаются под нагрузкой. При зарядке батарея с низким уровнем заряда заполняется раньше, чем батарея с сильным зарядом, потому что ее меньше нужно заполнить, и она остается в состоянии перезарядки дольше, чем другие. При разряде слабая клетка опустошается первой, и ее забивают более сильные братья. Ячейки в мультиупаковках должны быть подобраны, особенно при использовании под большими нагрузками. (См. BU-803a: Несоответствие ячеек, Балансировка).

Применения с одним элементом

Конфигурация с одним элементом представляет собой самый простой аккумулятор; ячейка не нуждается в согласовании, а схема защиты на небольшой литий-ионной ячейке может быть простой. Типичными примерами являются мобильные телефоны и планшеты с одним литий-ионным аккумулятором 3,60 В. Другими вариантами использования одного элемента являются настенные часы, в которых обычно используется щелочной элемент на 1,5 В, наручные часы и резервная память, большинство из которых являются приложениями с очень низким энергопотреблением.

Номинальное напряжение элемента для никелевой батареи 1,2В, щелочной 1,5В; оксид серебра — 1,6 В, а свинцово-кислотный — 2,0 В. Первичные литиевые батареи находятся в диапазоне от 3,0 В до 3,9 В. В. Li-ion 3,6В; Li-фосфат — 3,2 В, а Li-титанат — 2,4 В.

Литий-марганцевые и другие системы на основе лития часто используют напряжение элемента 3,7 В и выше. Это связано не столько с химией, сколько с продвижением более высоких ватт-часов (Втч), что стало возможным при более высоком напряжении. Аргумент состоит в том, что низкое внутреннее сопротивление ячейки поддерживает высокое напряжение под нагрузкой. Для оперативных целей эти элементы используются как кандидаты на 3,6 В. (См. BU-303 Путаница с напряжениями)

Последовательное соединение

Портативное оборудование, требующее более высокого напряжения, использует аккумуляторные блоки с двумя или более ячейками, соединенными последовательно. На рис. 2 показан аккумуляторный блок с четырьмя последовательно соединенными литий-ионными элементами 3,6 В, также известными как 4S, для получения номинального напряжения 14,4 В. Для сравнения, шестиэлементная свинцово-кислотная цепь с напряжением 2 В на элемент будет генерировать 12 В, а четыре щелочных элемента с напряжением 1,5 В на элемент — 6 В.

Рис. 2: Последовательное соединение четырех ячеек (4s) ^[1]

Если вам нужно нечетное напряжение, скажем, 9,50 вольт, подключите последовательно пять свинцово-кислотных, восемь NiMH или NiCd или три Li-ion. Конечное напряжение батареи не обязательно должно быть точным, если оно выше, чем указано в устройстве. Источник питания 12 В может работать вместо 9,50 В. Большинство устройств с батарейным питанием могут выдерживать некоторое перенапряжение; однако необходимо соблюдать конечное напряжение разряда.

Высоковольтные батареи имеют небольшой размер проводника. Аккумуляторные электроинструменты работают от аккумуляторов 12 В и 18 В; модели высокого класса используют 24 В и 36 В. Большинство электронных велосипедов поставляются с литий-ионным аккумулятором на 36 В, некоторые на 48 В. Автомобильная промышленность хотела увеличить стартерную батарею с 12 В (14 В) до 36 В, более известную как 42 В, путем последовательного размещения 18 свинцово-кислотных элементов. Логистика замены электрических компонентов и проблемы с искрением на механических переключателях сорвали переезд.

Некоторые автомобили с мягким гибридом работают на литий-ионном аккумуляторе 48 В и используют преобразование постоянного тока в 12 В для электрической системы. Запуск двигателя часто осуществляется от отдельной свинцово-кислотной батареи 12 В. Ранние гибридные автомобили работали от батареи 148 В; электромобили обычно 450–500 В. Для такой батареи требуется более 100 литий-ионных элементов, соединенных последовательно.

Высоковольтные батареи требуют тщательного подбора элементов, особенно при работе с тяжелыми грузами или при низких температурах. При наличии нескольких ячеек, соединенных в цепочку, вероятность отказа одной ячейки вполне реальна, и это приведет к отказу. Чтобы этого не произошло, твердотельный переключатель в некоторых больших блоках обходит неисправную ячейку, чтобы обеспечить непрерывный ток, хотя и при более низком напряжении цепи.

Сопоставление ячеек представляет собой проблему при замене неисправной ячейки в стареющем блоке. Новая ячейка имеет более высокую емкость, чем другие, что вызывает дисбаланс. Сварная конструкция усложняет ремонт, поэтому аккумуляторы обычно заменяют целиком.

Высоковольтные аккумуляторные батареи в электромобилях, полная замена которых была бы запредельной, разделяют на модули, каждый из которых состоит из определенного количества ячеек. Если одна ячейка выходит из строя, заменяется только поврежденный модуль. Небольшой дисбаланс может возникнуть, если новый модуль оснащен новыми ячейками. (см. БУ-910: Как отремонтировать блок батарей)

На рис. 3 показан блок батарей, в котором «ячейка 3» выдает только 2,8 В вместо полных номинальных 3,6 В. При пониженном рабочем напряжении эта батарея достигает конечной точки разрядки раньше, чем обычная батарея. Напряжение падает, и устройство выключается с сообщением «Низкий заряд батареи».

Рис. 3: Последовательное соединение с неисправной ячейкой ^[1]

Батареи в дронах и пультах дистанционного управления для любителей, требующих высокого тока нагрузки, часто демонстрируют неожиданное падение напряжения, если один элемент в цепочке разряжен. Потребление максимального тока нагружает хрупкие клетки, что может привести к сбою. Чтение напряжения после зарядки не позволяет выявить эту аномалию; изучение баланса ячеек или проверка емкости с помощью анализатора батареи.

Подсоединение к последовательной цепочке

Существует обычная практика подсоединения к последовательной цепочке свинцово-кислотной батареи для получения более низкого напряжения. Тяжелому оборудованию, работающему от аккумуляторной батареи 24 В, может потребоваться источник питания 12 В для вспомогательной работы, и это напряжение удобно доступно на полпути.

Нажатие не рекомендуется, так как это создает дисбаланс ячеек, так как одна сторона блока батарей нагружена больше, чем другая. Если несоответствие не может быть исправлено специальным зарядным устройством, побочным эффектом является сокращение срока службы батареи. И вот почему:

При зарядке разбалансированного блока свинцово-кислотных аккумуляторов с помощью обычного зарядного устройства недозаряженная секция имеет тенденцию к сульфатации, поскольку элементы никогда не получают полного заряда. Высоковольтная часть батареи, которая не получает дополнительной нагрузки, имеет тенденцию к перезарядке, что приводит к коррозии и потере воды из-за газовыделения. Обратите внимание, что зарядное устройство, заряжающее всю цепочку, смотрит на среднее напряжение и соответствующим образом прекращает зарядку.

Врезка также распространена в литий-ионных и никелевых батареях, и результаты аналогичны свинцово-кислотным: сокращается срок службы. (См. BU-803a: Сопоставление и балансировка ячеек.) В новых устройствах используется преобразователь постоянного тока для подачи правильного напряжения. В качестве альтернативы электрические и гибридные автомобили используют отдельную низковольтную батарею для вспомогательной системы.

Параллельное соединение

Если требуются более высокие токи, а более крупные элементы недоступны или не соответствуют конструктивным ограничениям, один или несколько элементов могут быть соединены параллельно. Большинство химических элементов аккумуляторов допускают параллельные конфигурации с небольшим побочным эффектом. На рис. 4 показаны четыре ячейки, соединенные параллельно по схеме P4. Номинальное напряжение показанного блока остается на уровне 3,60 В, но емкость (Ач) и время работы увеличены в четыре раза.

Рис. 4: Параллельное соединение четырех элементов (4p) ^[1]

Ячейка, которая развивает высокое сопротивление или размыкается, менее критична в параллельной цепи, чем в последовательной конфигурации, но неисправная ячейка снизит общую нагрузочную способность. Это похоже на двигатель, работающий только на трех цилиндрах, а не на всех четырех. С другой стороны, короткое замыкание более серьезно, так как неисправная ячейка отбирает энергию у других ячеек, вызывая опасность возгорания. Большинство так называемых электрических коротких замыканий носят легкий характер и проявляются в виде повышенного саморазряда.

Полное замыкание может произойти из-за обратной поляризации или роста дендритов. Большие блоки часто включают в себя предохранитель, который отключает неисправную ячейку от параллельной цепи в случае ее короткого замыкания. На рис. 5 показана параллельная конфигурация с одной неисправной ячейкой.

Рис. 5: Параллельное соединение/соединение с одной неисправной ячейкой ^[1]

Слабая ячейка не повлияет на напряжение, но обеспечит малое время работы из-за пониженной емкости. Закороченная ячейка может вызвать чрезмерный нагрев и стать причиной возгорания. В больших упаковках предохранитель предотвращает большой ток, изолируя ячейку.

Последовательное/параллельное соединение

Последовательное/параллельное соединение, показанное на рис. 6, обеспечивает гибкость конструкции и позволяет достичь требуемых значений напряжения и тока при стандартном размере ячейки. Полная мощность представляет собой сумму напряжения, умноженного на ток; ячейка 3,6 В (номинальное значение), умноженное на 3400 мАч, дает 12,24 Втч. Четыре энергоячейки 18650 по 3400 мАч каждая могут быть соединены последовательно и параллельно, как показано, чтобы получить номинальное напряжение 7,2 В и общую мощность 48,96 Втч. Комбинация с 8 ячейками даст 97,92 Втч, допустимый предел для провоза на борту самолета или перевозки без опасных материалов класса 9. (См. BU-704a: Перевозка литиевых батарей по воздуху.) Тонкая ячейка обеспечивает гибкую конструкцию упаковки, но необходима схема защиты.

Рис. 6: Последовательное/параллельное соединение четырех ячеек (2s2p) ^[1]

хорошо подходят для последовательно-параллельных конфигураций, но ячейки нуждаются в мониторинге, чтобы оставаться в пределах ограничений по напряжению и току. Интегральные схемы (ИС) для различных комбинаций элементов позволяют контролировать до 13 литий-ионных элементов. Для более крупных блоков требуются специальные схемы, и это относится к батареям для электронных велосипедов, гибридным автомобилям и модели Tesla 85, которая потребляет более 7000 элементов 18650, чтобы составить 9 аккумуляторов.Пакет 0кВтч.

Терминология для описания последовательного и параллельного соединения

В производстве аккумуляторов сначала указывается количество элементов, соединенных последовательно, а затем количество элементов, размещенных параллельно. Пример 2с2п. При использовании литий-ионных аккумуляторов параллельные струны всегда изготавливаются первыми; завершенные параллельные блоки затем размещаются последовательно. Li-ion — это система, основанная на напряжении, которая хорошо подходит для параллельного формирования. Объединение нескольких ячеек в параллель, а затем последовательное добавление блоков снижает сложность управления напряжением для защиты батареи.

Сначала сборка последовательно соединенных цепочек, а затем размещение их параллельно может быть более распространенным с NiCd-аккумуляторами, чтобы обеспечить химический челночный механизм, который уравновешивает заряд в верхней части заряда. «2с2п» распространено; были выпущены официальные документы, в которых говорится о 2p2, когда последовательная строка параллельна.

Устройства безопасности при последовательном и параллельном соединении

Реле положительного температурного коэффициента (PTC) и устройства прерывания заряда (CID) защищают батарею от перегрузки по току и избыточного давления. Несмотря на то, что эти защитные устройства рекомендуются для обеспечения безопасности в небольших 2- или 3-элементных батареях с последовательной и параллельной конфигурацией, эти защитные устройства часто не используются в больших многоэлементных батареях, например, в батареях для электроинструментов. PTC и CID работают, как и ожидалось, переключая элемент при избыточном токе и внутреннем давлении в элементе; однако отключение происходит в каскадном формате. Хотя некоторые ячейки могут выйти из строя раньше, ток нагрузки вызывает избыточный ток в остальных ячейках. Такое состояние перегрузки может привести к тепловому разгону до того, как сработают остальные предохранительные устройства.

Некоторые ячейки имеют встроенные PCT и CID; эти защитные устройства также могут быть добавлены задним числом. Инженер-конструктор должен знать, что любое предохранительное устройство может выйти из строя. Кроме того, PTC индуцирует небольшое внутреннее сопротивление, уменьшающее ток нагрузки. (См. также BU-304b: Обеспечение безопасности литий-ионных аккумуляторов)

Простые рекомендации по использованию бытовых первичных аккумуляторов

Следите за чистотой контактов аккумулятора. Конфигурация с четырьмя ячейками имеет восемь контактов, и каждый контакт добавляет сопротивление (ячейка к держателю и держатель к следующей ячейке).
Никогда не смешивайте батареи; заменить все клетки, когда слабые. Общая производительность соответствует самому слабому звену в цепи.
Соблюдайте полярность. Перевернутая ячейка вычитает, а не добавляет к напряжению ячейки.
Извлекайте батареи из оборудования, когда оно больше не используется, чтобы предотвратить утечку и коррозию. Это особенно важно для первичных элементов цинк-углерод.
Не храните незакрепленные элементы в металлическом ящике. Поместите отдельные элементы в небольшие пластиковые пакеты, чтобы предотвратить короткое замыкание. Не носите незакрепленные ячейки в карманах.
Храните батареи в недоступном для детей месте. В дополнение к опасности удушья, ток батареи может привести к изъязвлению стенки желудка при проглатывании. Батарея также может разорваться и вызвать отравление. (См. BU-703: Проблемы со здоровьем при использовании батарей)
Не перезаряжайте неперезаряжаемые батареи; накопление водорода может привести к взрыву. Выполняйте экспериментальную зарядку только под наблюдением.

Простые рекомендации по использованию дополнительных батарей

Соблюдайте полярность при зарядке вторичного элемента. Неправильная полярность может вызвать короткое замыкание, что приведет к опасной ситуации.
Извлеките полностью заряженные аккумуляторы из зарядного устройства. Потребительское зарядное устройство может не обеспечивать правильную подзарядку при полной зарядке, и аккумулятор может перегреться.
Заряжайте только при комнатной температуре.

Ссылки

^[1] Предоставлено Cadex

2023 Калифорнийские льготы по хранению, налоговые кредиты и скидки

ЭнергияШалфей
Калифорния
Поощрения хранилища ЦС

Скидки и поощрения в области хранения энергии в Калифорнии

Калифорния уже давно является лидером страны в области солнечной энергии — неудивительно, что то же самое относится и к хранению энергии. Тысячи домовладельцев по всей Калифорнии уже добавили батареи в свои системы солнечных панелей и сэкономили тысячи при этом, отчасти благодаря ведущим программам штата по стимулированию накопления энергии 9.0004

Лучший способ сравнить варианты использования солнечной энергии и одновременно сэкономить деньги — зарегистрироваться на рынке EnergySage. Когда вы сравниваете расценки на солнечные панели на конкурентном рынке солнечной энергии EnergySage, вы можете ожидать увидеть цены до , что на 20% ниже , чем при работе с одной солнечной компанией. Прочтите нашу обновленную статью о стоимости солнечных панелей, чтобы сравнить затраты на солнечную энергию в разных штатах и по брендам панелей.

Какие льготы по хранению доступны в Калифорнии?

В Золотом штате действует одна из старейших в стране программ стимулирования хранения: Программа стимулирования самостоятельного производства (SGIP).

Программа поощрения самостоятельного производства энергии (SGIP)

Лучшая программа поощрения накопителей в Калифорнии, SGIP, предоставляет предприятиям и домовладельцам в Калифорнии авансовую скидку на установку системы накопления энергии.

Это поощрение представляет собой многоуровневую программу, а это означает, что значения поощрения со временем снижаются по мере того, как в штате устанавливается больше батарей. В дополнение к поощрительному «блоку» вашей коммунальной компании размер вашей скидки также зависит от размера батареи, которую вы устанавливаете. Для большинства бытовых потребителей SGIP в настоящее время находится на этапе 6, или 200 долларов США за киловатт-час (кВтч) накопленной мощности. Для популярной батареи Tesla Powerwall 2 это дает экономию в размере 2700 долларов.

На этой панели управления вы можете подтвердить текущую блокировку SGIP для вашей коммунальной компании.

Equity Resilience Incentives

В рамках программы SGIP Калифорния предлагает дополнительные поощрения для проектов «Equity Resiliency», в том числе для домохозяйств с низким доходом, клиентов, проживающих в зонах повышенного риска пожаров, клиентов, столкнувшихся с отключением электроэнергии в целях общественной безопасности ( PSPS) события в двух или более различных случаях, а также критически важные объекты, которые предоставляют услуги пострадавшим районам. Если вы попадаете в одну из этих групп, вы имеете право на скидку SGIP или 850 или 1000 долларов США за кВтч (что более чем в четыре раза превышает стоимость стандартного вознаграждения SGIP!) Для большинства вариантов домашнего хранения энергии это дополнительное вознаграждение может покрывать полная стоимость установки системы.

Для получения дополнительной информации о критериях участия в программе SGIP Equity Resiliency посетите веб-сайт Калифорнийской комиссии по коммунальным предприятиям.

Налоговые льготы штата Калифорния для накопителей энергии

Большинство домовладельцев в Калифорнии предпочитают сочетать систему накопления энергии с солнечной батареей. К счастью, таким образом вы можете получить еще один выгодный стимул: федеральный инвестиционный налоговый кредит (ITC).

Федеральный налоговый кредит на инвестиции (ITC)

С помощью федерального налогового кредита на инвестиции (ITC) вы можете потребовать до 30 процентов стоимости вашей солнечной батареи в качестве кредита на федеральные налоги.
