Установка батарей на стене из газоблоков: алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

Домой Отделка квартиры Отделка стен Как крепить радиатор к стене из газобетона: алюминиевый, биметаллический, чугунный, видео-инструкция по…

Содержание

• 1 Общие сведения
• 2 Монтаж
  • 2.1 Подготовка
  • 2.2 Монтаж чугунных батарей
  • 2.3 Монтаж биметаллических и алюминиевых батарей
• 3 Особенности подключения
• 4 Вывод

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Общие сведения

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Параметры	Значения
Расстояние от пола	В пределах 10-15 см
Расстояние от стены	В пределах 2-5 см
Расстояние до подоконника	От 10 см.

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Нанесение разметки для монтажа батарей

Монтаж

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

• Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
• Затем нужно нанести разметку на участки, где будут располагаться приборы.
• Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

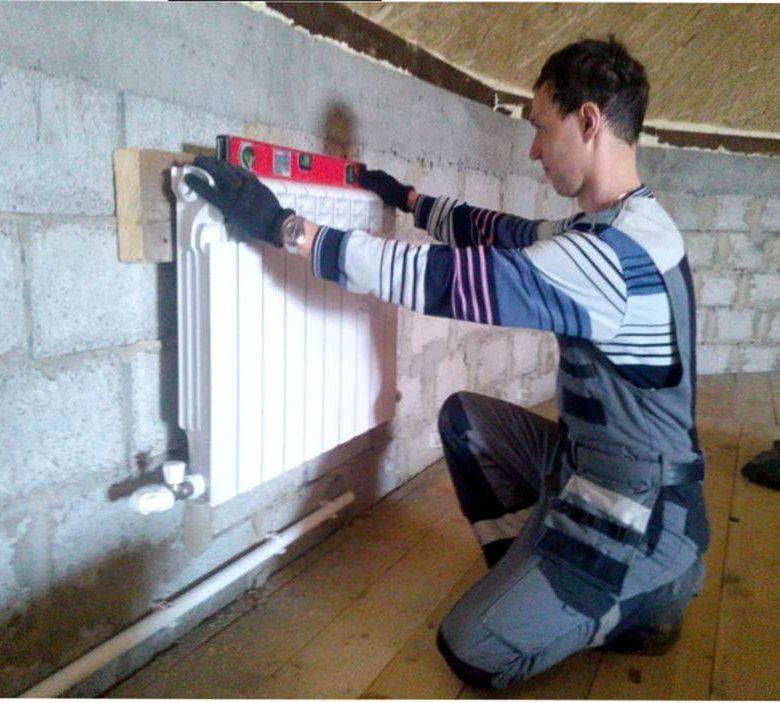

• После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

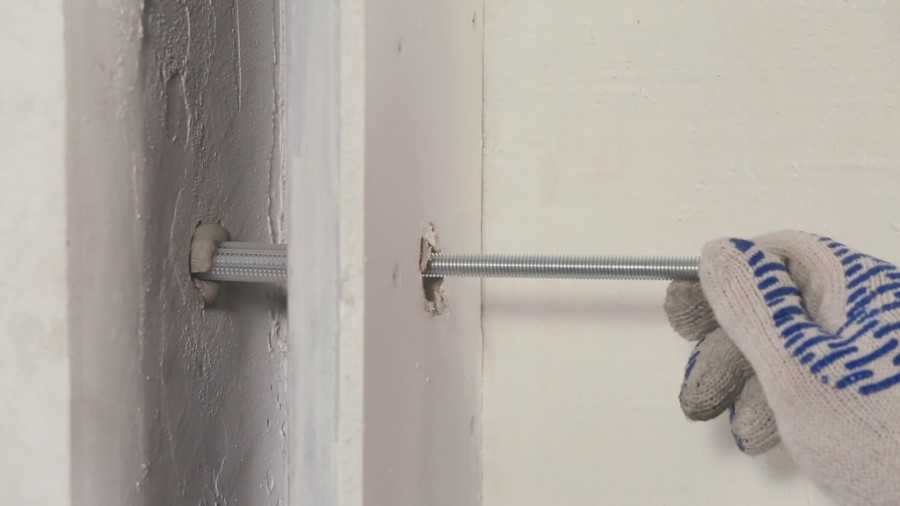

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления.

Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

• Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
• Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
• Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

• Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло будет отражаться.

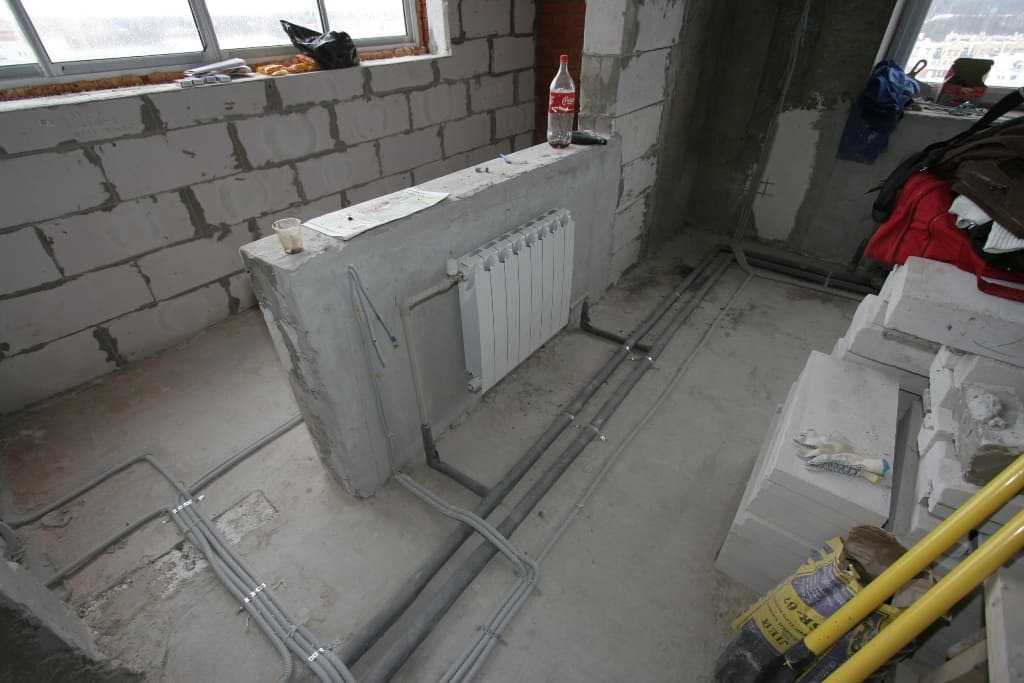

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

• Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

• Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
• Между входящей и выходящей требой желательно выполнить перемычку (байпас).
• После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
• В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
• Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей завершен.

Вывод

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Предыдущая статьяКрепление бруса к стене

Следующая статьяКрепление мебели и техники на стену из газобетонных блоков

Задать вопрос эксперту

Особенности ремонта квартир

Ремонт квартиры – это, как правило, большое дело. Мусор, пыль, не дадут ни на миг забыть, что это действительно начало. Чтобы ремонтные работы не…

ЭТО ВАМ ПРИГОДИТСЯ!

Немного о бренде Hailo

Труд рабочих по-настоящему никогда не ценится. К сожалению, все что делается по дому, те мелочи, которые требуют времени, лежат на плечах добросовестных сотрудников и…

Фугование швов плитки в ванной: как правильно затирать швы на стене и на полу…

После того, как керамическая плитка уложена, следует придать ей эстетичный вид. Для этого необходимо знать, как выбрать затирочную смесь, как затирать швы на плитке,…

Аренда автокрана

Нередко для строительства и других нужд требуется автокран. Однако покупать его нецелесообразно, если его необходимо использовать лишь несколько раз. В таком случае поможет аренда…

Бетон в строительстве

Бетон важный материал в строительной прочности. Существуют разные виды бетона, который можно использовать для фундамента перекрытий, стен и многого другого. Если вам нужен этот…

Свежие записи

• Основные подходы к созданию стяжки пола 27.12.2022
• Популярность экскаваторов-погрузчиков JCB 27.12.2022
• Металлические оцинкованные профили 26.12.2022
• Выбор деревянного окна 26.12.2022
• Укладка тротуарной плитки пошагово – практическое руководство 24.12.2022

до радиатора от стены и пола, на какой высоте вешать

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника). Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме.

Содержание

• Крепление батарей
• Для чего нужен зазор между прибором и стеной?
• Как определить точное расстояние?
• Установка отопительного прибора
  • Монтаж напольной разновидности радиаторов
  • Установка настенной батареи

Крепление батарей

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Для чего нужен зазор между прибором и стеной?

Человеку, не разбирающемуся в теплотехнике, непонятно, почему так важна правильная установка радиатора отопления под окном. Нужно понимать что, если неправильно навесить радиатор, то это может привести к увеличению расходов на отопление постройки.

Наружные ограждающие конструкции постоянно контактируют с холодными воздушными массами, из-за чего сильно охлаждаются. Если радиатор закрепить вплотную к наружной стене, то большая часть тепловой энергии будет расходоваться на обогрев ограждающей конструкции, но не воздуха в помещении. Именно поэтому так важно соблюдать нормируемое расстояние от батареи до стены.

Важно! Бетонные конструкции обладают высокой теплопроводностью, поэтому при установке радиатора без зазора около 70% тепла будет расходоваться впустую. При соблюдении необходимого расстояния воздушная прослойка не позволит тепловой энергии уходить в конструкцию стен.

Как определить точное расстояние?

Чтобы узнать, на какой высоте от пола вешать радиаторы отопления в частном доме, нужно обратиться к СНиП 3.05.01-85. Кроме этого параметра в нем указываются и другие нормативные расстояния, которые нужно соблюдать при монтаже радиаторов.

Ниже приведены самые важные нормативы:

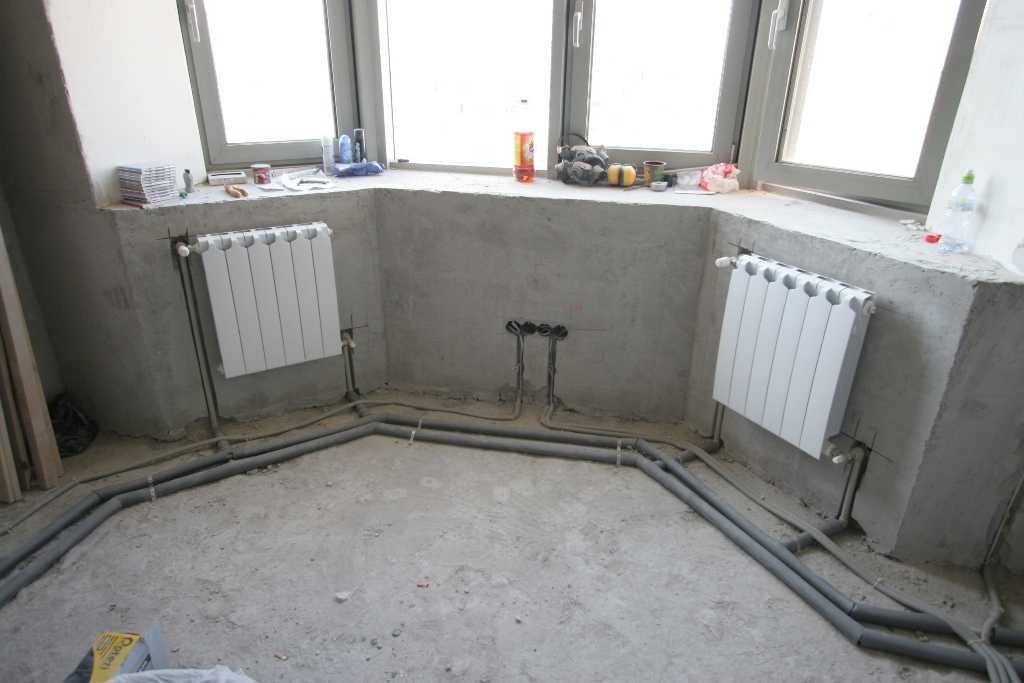

• Отопительные приборы устанавливают под оконными проемами. Желательно, чтобы центральная вертикальная ось радиатора совпадала с центром окна.
• Батарея должна занимать не более 70% ширины ниши под окном (если таковая имеется).
• Высота батареи от пола составляет 10-12 см, но не более того.
• Нормируемое расстояние от подоконника до радиатора равно 5 см.
• От стены отопительный прибор устанавливается на расстоянии 20-50 мм.

При выборе оптимального расстояния, на котором батарея будет устанавливаться от стены, учитывают различные параметры. Определяя зазор, обязательно учитывайте материал ограждающих конструкций и габариты подоконной доски. Так, если подоконник очень короткий (то есть не сильно выступает относительно стены), то нет смысла делать прибор выступающим далеко за его пределы, но все же не стоит забывать о нормируемом расстоянии от стены.

Совет! Зазор между прибором и стеной можно уменьшить, если стеновую поверхность дополнительно обшить фольгированным утеплителем. Причем этот материал располагают отражающим слоем внутрь помещения.

Установка отопительного прибора

После того как мы разобрались, на какой высоте вешать радиаторы отопления, можно подробно рассмотреть процесс их установки. В процессе монтажа не забывайте соблюдать нормируемые расстояния. Это важно учесть еще на этапе установки крепежных элементов в случае использования навесного прибора.

Монтаж напольной разновидности радиаторов

Напольные отопительные приборы обычно отличаются внушительным весом, поэтому не навешиваются на стены. Чаще всего такие агрегаты делают из чугуна, потому что этот материал обладает хорошей теплоемкостью. Прибор имеет съемные или стационарные ножки, фиксирующиеся на полу. При креплении ножек к напольному покрытию учитывают, из какого материала оно выполнено. Также нужно учесть материал основания пола. Для фиксации в зависимости от материала используют саморезы по дереву, дюбель-гвозди или крепежные элементы с пластиковыми дюбелями.

Чтобы такой отопительный прибор случайно не перевернулся, его дополнительно закрепляют настенным кронштейном на требуемой высоте. Чтобы правильно рассчитать место установки держателя, измеряют расстояние от пола до места его фиксации на отопительной конструкции. После этого на стеновой поверхности выполняют разметку мест установки крепежных элементов, сверлят отверстия, вбивают крепежи и закрепляют держатель.

Установка настенной батареи

В комплекте к новому отопительному прибору идут кронштейны, на которые он крепится к стенам. Они сразу рассчитаны на массу радиатора из определенного материала. Однако если вы планируете добавлять дополнительные секции, то придется докупить держатели, потому что вес прибора увеличится. В противном случае в самый неожиданный момент агрегат может рухнуть и повлечь за собой трубы, вызвав разгерметизацию системы.

Важно! При самостоятельном изготовлении кронштейна подсчитывайте вес прибора не только с учетом материала, из которого он сделан, но и вместе с объемом циркулирующего теплоносителя. Иначе держатели могут не справиться с нагрузкой, что приведет к аварии в отопительной системе дома.

Перед закреплением радиатора на стене нужно точно определиться с местом установки и соблюсти все нормируемые расстояния от соседних конструкций и выступающих элементов.

Для этого сделайте следующее:

1. Найдите центр оконного проема и проведите через него условную вертикальную ось. Отметьте это места на стеновой поверхности под окном, чтобы проще было совместить центральную ось прибора и окна.
2. Измеряем расстояние от нижней грани радиатора до верхней поверхности и прибавляем к этому числу 120 мм. Этот размер откладываем от пола вверх и чертим горизонтальную линию. Причем ее горизонтальность нужно проверить при помощи уровня, поскольку от этого зависит эффективность циркуляции теплоносителя в батарее.
3. Измеряем расстояние между местами под крепежи на батарее и делим его на два. Откладываем полученную величину в каждую сторону от вертикальной оси на стене. Иными словами, на горизонтальной линии ставим точки в местах установки кронштейнов и сверлим там отверстия. Для работы используем перфоратор с победитовым сверлом. В отверстия вбиваем дюбели и закрепляем держатели на саморезах.

Крепление радиаторов можно выполнять только на стены из прочных материалов – кирпича, бетона. В рыхлых пористых основаниях кронштейны не получится надежно зафиксировать. Это касается стен из газобетона или гипсокартона. В таком случае в конструкции стены стоит заранее предусмотреть дополнительные несущие профили, к которым и будут крепиться держатели.
