Установка винтовых свай — информация о способах монтажа свай для устройства фундаментов

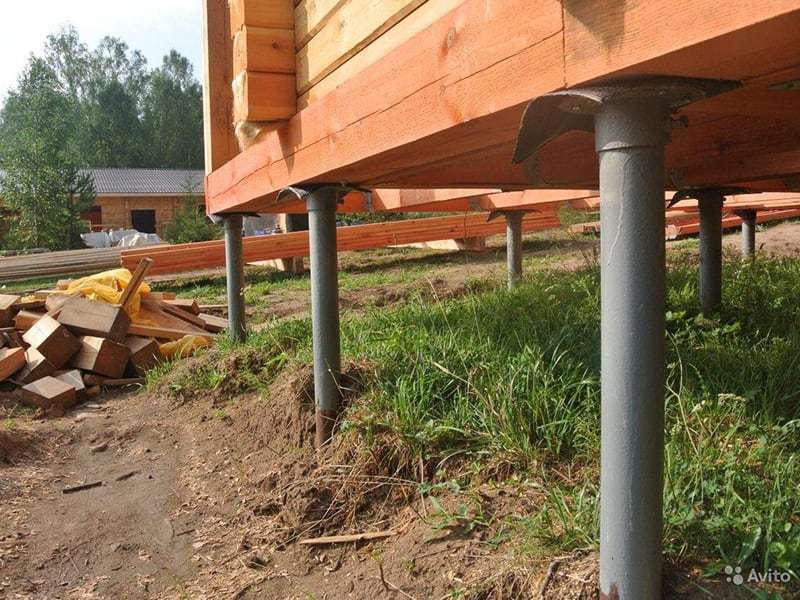

Винтовые сваи изготавливают из легированной стали. Основой конструкции служит бесшовная труба длиной от 1 до 12 метров с толщиной стенки от 2 до 6,5 мм. На один конец сваи, который погружается в почву, наваривают наконечник с винтовой лопастью. На верхней части трубы имеются технологические отверстия, что значительно упрощает монтаж винтовых свай. После установки опор, их верхние части срезают, а сверху надевают оголовки.

Материалы

Материалом для винтовых свай служит легированная закаленная сталь. Толстостенные трубы, изготовленные по технологии горячего проката, обладают высокой механической прочностью, способностью выдерживать большие осевые и радиальные нагрузки.

Чтобы увеличить срок службы свайных конструкций их покрывают порошковой краской, эпоксидными составами, лаками и грунтовками по металлу. Самый надежный вид антикоррозионной защиты — это цинкование. При погружении сваи в грунт с камнями, обломками кирпича или бетона на ее поверхности появляются царапины, которые приводят к окислению металла и образованию ржавчины. Цинковое покрытие имеет способность к восстановлению. Царапины «затягиваются» со скоростью 2 мм в год.

Виды винтовых свай

Для фундаментов используют сваи с литыми и сварными наконечниками. Они отличаются способом изготовления, техническими характеристиками, сферой применения.

Литой наконечник — это металлоизделие из стали без сварных швов. Сваи с цельнолитыми наконечниками имеют большой запас прочности, что позволяет использовать их для строительства на участках с твердыми плотными грунтами.

Во втором случае лопасти вырезают из листовой стали и приваривают их к наконечнику. Высокие температуры, которые неизбежны при сварочных работах, ослабляют структуру металла. Сваи со сварными наконечниками менее надежные, но более дешевые. Литые дороже, но и несущая способность и эксплуатационные характеристики у них намного лучше.

Помимо однолопастных существуют также многовитковые и двухлопастные сваи. Многовитковые опоры с узкой лопастью применяют для фундаментов заборов и ограждений на непучинистых, каменистых грунтах. Сваи с двумя широкими лопастями имеют более высокие эксплуатационные характеристики, в сравнении с однолопастными. Они в несколько раз лучше противостоят боковым нагрузкам, а также нагрузкам на сжатие и выдергивание. За счет второй лопасти такие опоры не уходят «в срыв», а наоборот, набирают несущую способность. Конструкции этого типа используют в сейсмоопасных зонах или для строительства зданий выше двух этажей.

Сфера применения

Свайно-винтовые конструкции используют для быстрого возведения фундаментов заборов, пристроек, легких каркасных домов, кирпичных коттеджей, мостов. Область применения зависит от диаметра и несущей способности:

• ø 57 мм — для рекламных щитов, дорожных знаков, указателей, светофоров, легких ограждений, навесов;
• ø 76 мм — для монтажа капитальных заборов, ворот, теплиц;
• ø 89 мм — для строительства беседок, веранд, террас, хозблоков;
• ø 108 мм — для капитальных пристроек, гаражей, небольших домов из бруса и дерева, бань;
• ø 133 мм — для постройки тяжелых домов, зданий из кирпича, пеноблока, газобетона;
• ø 159 мм — для укрепления или реконструкции бетонных фундаментов, возведения каркасных зданий, складов, торговых павильонов;
• ø 219 мм — для строительства домов в 2-3 этажа на слабых и просадочных почвах;
• ø 352 мм — для возведения эстакад, автомобильных, железнодорожных и пешеходных мостов.

обзор способов монтажа, обзор преимуществ и недостатков свай.

Винтовые сваи для забора

Самой удобной и надежной опорой для капитального забора или легкого ограждения считаются свайные столбы. Особенностью конструкции является наличие в нижней части винта и заостренного наконечника, который проникает на нужную глубину и прочно фиксирует опору. Главные преимущества применения винтовых свай под забор — невысокая стоимость и быстрый монтаж.

Виды винтовых свай для забора

Свайные столбы для забора производят из специальной конструкционной стали высокой прочности. Чтобы защитить сваи от влаги и коррозии их оцинковывают, покрывают полимерными или эпоксидными составами. Стволом винтовой опоры служит бесшовная труба, на которую наварен наконечник со сварными или литыми лопастями. На верхней части трубы имеются монтажные отверстия. После завинчивания стержня в грунт хвостовик с монтажными отверстия обрезают, а сверху устанавливают оголовок.

Винтовые сваи для ограждения бывают двух типов — со сварным или цельнолитым наконечником. Первые изготавливают из листовой стали: Детали для лопасти и наконечника выкраивают из листа металла, затем сваривают. Винтовые столбы со сварными наконечниками более дешевые, но менее надежные. В основном их применяют для монтажа ограждений на мягких почвах — глинистых, болотистых, песчаных. Наконечники второго типа получают путем литья расплавленной стали в специальные формы. Цельнолитые винтовые лопасти имеют большую несущую способность. Такие сваи более эффективны на твердых почвах, с включениями гальки, щебня.

Для заборов на свайно-винтовом фундаменте применяют стержни с диаметром 57-89 мм. Толщина ствола сваи подбирается с учетом материала секций ограждения. Существует несколько видов опор, которые различаются по конструкции. Виды винтовых свай для забора:

• Однолопастные. Наиболее распространенные, их чаще всего используют для фундаментов легких конструкций, зданий и сооружений. Они подходят для всех типов грунта, за исключением скального.
• Двухлопастные. Применяются для формирования фундаментов с повышенной устойчивостью на нестабильных и просадочных грунтах. Две лопасти обеспечивают более равномерное распределение нагрузки.
• Многовитковые. Лопасти имеют небольшую ширину, но за счет большого количества витков опора плотно завинчивается в грунт. Геошурупы служат для монтажа оснований на участках с каменистой или вечномерзлой почвой.
• С открытым наконечником. У шприцевидных свай вместо наконечника идет срез ствола под углом на нижнем конце. Опоры открытого типа подходят для установки легких конструкций на любых почвах.
• С закрытыми наконечниками. Имеют высокую несущую способность, подходят для мягких глинистых, песчаных, заторфованных почв.

Преимущества свайно-винтового фундамента для забора

• Эффективность на сложных грунтах. Кирпичный столб на винтовой свае можно ставить на участке со слабыми или просадочными почвами, высоким уровнем грунтовых вод.
• Строительство в любое время года. Монтаж винтовых свай под забор проводят при как летом, так и зимой. Острые наконечники с винтовыми лопастями легко вворачиваются даже в мерзлый грунт.
• Простой монтаж. При наличии небольшого набора инструментов можно построить кирпичный забор на винтовых сваях своими руками.
• Прочность. Каждый свайный столб способен выдержать нагрузку в несколько тонн. Благодаря винтовой лопасти такое основание противостоять серьезным выдергивающим и выталкивающим нагрузкам.
• Высокая скорость монтажа. Установить опоры и и смонтировать секции можно за 1-2 дня. Фундаменту не нужно время на усадку, ставить забор можно в этот же день.
• Практичность. Если ограждение нужно будет перенести, то винтовые стержни можно использовать повторно. После демонтажа забора их выкручивают и устанавливают на новом месте.
• Надежность. Свайное основание не боится морозов и не растрескивается как бетон. Правильно установленный забор на сваях простоит не меньше 70 лет.

Недостатки свайно-винтовых фундаментов для забора

• Высокие стартовые затраты. Однако расходы на приобретение свайных конструкций и услуги монтажа окупаются в процессе эксплуатации. Если монтировать сваи самостоятельно, то можно сэкономить на монтажных работах.
• Ошибки в расчетах и монтаже. Закручивание опор на недостаточную глубину или неправильная установка приводит к тому, что сваи «тонут» или выталкиваются на поверхность. Это приводит к деформации всей конструкции.
• Не подходят для скалистых грунтов. В этом случае для забора нужен фундамент другого типа.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм

Монтаж винтовых свай под забор

Перед началом монтажных работ проводят пробное бурение. Это необходимо для определения глубины, на которой залегает плотный грунт. Контрольные проколы делают в нескольких точках по контуру будущего основания. После того, как бур прошел точку промерзания почвы и остановился, бурение прекращают. Этапы монтажа винтовых свай:

• Проектирование. В зависимости от результатов пробного бурения и нагрузки на основание подбирают нужный тип свай, рассчитывают их длину и диаметр.
• Разметка. С помощью деревянных колышков и строительного шнура размечают контур забора, намечают точки где будут установлены столбы. Оптимальное расстояние между опорами 2-2,5 м.
• Ввинчивание. По отметкам завинчивают стержни — вначале угловые, потом все остальные.
• Бетонирование. Для защиты от коррозии полости труб бетонируют. Опоры, заполненные бетоном, приобретают бо́льшую устойчивость
• Обвязка. Для легкого ограждения в качестве обвязки используют швеллер. Если забор большой и тяжелый, тогда делают опалубку и заливают ростверк.

Свайные конструкции устанавливают двумя способами — вручную или при помощи спецтехники.

Ручной способ применяют, когда монтаж ведется в ограниченном пространстве или к участку нет удобного подъезда. С помощью механизированного оборудования установка выполняется гораздо быстрее и точнее.

Установка забора

Материалом для ограды может служить брус, сетка-рабица, готовые 3Д секции из сварной сетки, железные секции с ковкой, профнастил, кирпич. Если использовались сваи длиной более 3 м, то они же и будут выполнять роль заборных столбов. Короткие опоры потребуется удлинить — наварить трубы нужной длины.

После этого к столбам по уровню монтируют направляющие — профильную трубу или уголок наваривают на опоры по периметру будущего забора. Если секции тяжелые, то потребуется 3 или 4 ряда направляющего профиля. Для легких заборов достаточно двух — сверху и снизу. На готовый каркас навешивают секции, способ монтажа зависит от материала ограждения. В качестве крепежа используют сварку, саморезы, кронштейны, хомуты, заклепки.

Для кирпичного забора на сваи устанавливают оголовки и монтируют обвязку из швеллера. Обвязка служит опорой, на которую будет укладываться кирпич. Если кирпичный забор будет высотой более 1,8 м, то вместо обвязки металлическим профилем лучше залить железобетонный ростверк. Вокруг опоры выкладывают столб толщиной в полтора кирпича, по ростверку кладка идет в кирпич.

Наша компания предлагает винтовые сваи всех типоразмеров собственного производства. Выполняем заказы на монтаж свайных фундаментов «под ключ» — от проектирования до монтажа обвязки. Сотрудничать с нами выгодно — доступные цены, гарантия качества, быстрый монтаж. Связавшись по телефону с нашими специалистами, вы получите подробную информацию о характеристиках свайных опор. Наши консультанты помогут рассчитать количество необходимых конструкций, предложат вам скидки и бонусы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Винтовые сваи своими руками 101 Все основы, которые нужно знать. Часть 2

Прежде чем приступать к каким-либо фундаментным работам, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка ваших строительных планов
2) Выяснение того, где ваши услуги, например. на вашем участке проходят электрические и водяные газовые трубы
3) Найм CAT-сканера и Genny  для сканирования земли перед началом работ по закладке фундамента
4) Обеспечение страховки монтажника

Следование приведенному выше протоколу означает, что вы вряд ли столкнетесь с кабелями и трубами при использовании винтовых свай. Приведенный выше список считается должной осмотрительностью в отношении всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, пещеры для людей, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два 1,5-метровых ломика.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете взять напрокат в UKHelix Co., Ltd. Эта машина подходит для установки относительно больших свай.

На более крупных работах можно установить винты с помощью экскаватора и подходящего «насадки для головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, строительными подрядчиками, а также для крупных общенациональных подрядчиков, стремящихся улучшить и усовершенствовать свой процесс фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени занимает установка и наращивание винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» выполняется намного быстрее, чем традиционные бетонные фундаменты.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, состояния почвы и подготовки площадки.

Если взять в качестве примера самодельную установку летнего домика 4 х 5 метров в глубине сада, исключая обследование участка и разметку мест расположения свай, то можно установить девять самодельных винтовых свай от UKHelix.com вручную в от половины дня до дня (обратите внимание, вам понадобится пара сильных людей). Строительство на винтовых сваях потенциально может начаться в тот же день.

И не забывайте, винтовые сваи можно устанавливать в большинстве погодных условий.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие работы по установке могут быть выполнены с впечатляющей скоростью, что потенциально может сэкономить дни трудозатрат.

Некоторыми примерами могут быть контракты на установку нескольких домиков-капсул, строительство пешеходных дорожек через заповедники или установку звукового барьера.

Винтовые сваи какого размера мне нужны для моей работы?

Самые популярные размеры свай UKHelix для легких конструкций — 1200 мм. и 1700 мм. Мы также предлагаем сваи меньшего размера 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для более крупных деревянных конструкций, таких как большие дачи, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и пещеры для людей, мы рекомендуем винтовые сваи 1700 мм.

ОДНАКО, все зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеизложенное является лишь общим руководством, основанным на рекомендациях наших заводов.

Чтобы получить бесплатное предложение для обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Винтовые сваи для настила: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требует особого ухода. Кто может винить его? Настилы представляют собой значительные первоначальные инвестиции, но легко выбрать материалы или сделать выбор, который подразумевает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термически модифицированную древесину в качестве материала для настила (смотрите это исследование в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундаменты палуб, быстро столкнется с главным вопросом: винтовые сваи или бетонные сваи? По названию этой статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от гугления, мы выложим здесь результаты его исследований. Продолжайте читать, чтобы узнать о плюсах, минусах и часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настила.

Винтовые сваи, или винтовые сваи, — это тип фундаментной системы, существовавший еще в 1800-х годах, что намекает на то, насколько долгий срок службы у этих вещей. По сути, это гигантские валы из оцинкованной стали с винтообразными фланцами, которые вкручиваются в землю. Они ввинчиваются в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Обычно их устанавливают так, чтобы они проходили чуть ниже линии промерзания, но иногда они могут уходить даже на сотни футов в глубину в зависимости от состояния почвы.

Эти пирсы можно вбивать в большинство типов грунта, но твердая порода требует предварительного бурения, что также увеличивает ваши расходы. Каменистые почвы тоже подходят, но иногда вы можете столкнуться с достаточно большим камнем, чтобы начать процесс заново и переставить винт.

Винтовые сваи устанавливаются очень быстро — это как мгновенный фундамент. Они работают в различных почвенных условиях, и их установка довольно экономична. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно ненавязчивы в окружающей среде.

Винтовые сваи просты в установке, но их не нужно делать своими руками. Для их установки вам понадобится специальная техника.

На родине Rise в Восточной Канаде — мы платим в среднем 250 долларов за стандартную винтовую опору. Эта цена включает в себя полную установку, кронштейны и небольшой технический отчет в конце, чтобы вы знали, что сваи имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте об этом: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырыта яма и залит бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Вот еще несколько цифр, которые нужно учитывать, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2–3 дня

Стоимость рабочей силы: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени на установку, которое зависит от состояния почвы.

Для тех, кто говорит: «Я собираюсь установить их сам», имейте в виду, что при установке бетонных опор многое может пойти не так. Сколько стоит для вас ваше время? Вам понадобится много этого для этой работы.

Итак, в конце концов, 250 долларов сейчас звучат не так уж и плохо, не так ли? Специально для того, чтобы быть уверенным, что ваш фонд никуда не денется!

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при работе со спиральными сваями следует учитывать несколько моментов:

процесс заготовки и производства, и немного в транспортировке. Обычно они изготавливаются из стали и покрыты цинком и требуют источников высокой температуры. Однако один плюс заключается в том, что отходы в этом производственном процессе все еще довольно низки и в основном представляют собой обрезки. Тем не менее, общая потребляемая энергия для винтовых свай относительно низка, и это также благодаря очень простому процессу установки.

Надежность и долговечность также являются ключевыми факторами низкой ударопрочности винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он находится.

Стальные пирсы практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы смотрим на любое потенциальное выделение газа из материала или любое потенциальное загрязнение почвы, в которую они помещены. Это также хорошая причина выбрать оцинкованную отделку вместо окрашенной.

Вот кое-что, что я узнал о небольших сооружениях — такие вещи, как перголы или даже настилы на уровне земли, могут работать с этой опцией. Я называю эти самодельные винтовые пирсы. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны оплачиваются отдельно), и они работают по сути так же, как винтовые сваи, которые мы устанавливали ранее, но с одним большим отличием — вы можете установите их сами!

Вам необходимо проверить местные строительные требования и узнать, подходят ли эти спиралевидные сваи для вашего проекта.

Глядя на них вблизи, видно, что они заметно меньше винтовых опор, которые мы установили для палубы. Другое большое неизвестное здесь заключается в том, действительно ли мы добились успеха в нашей установке — не зная фактического крутящего момента, необходимого для поворота сваи на место, мы на самом деле не знаем, какой вес эти сваи выдержат, поэтому вы можете только хочу рассмотреть их для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными сваями, — это отделка с порошковым покрытием по сравнению с типичной отделкой из оцинкованной стали, которая используется для свай, и которая имеет преимущества долговечности по сравнению с краской.

Вы захотите привлечь подрядчика по установке винтовых свай на ранней стадии процесса — выбор правильного размера стволов свай может оказать большое влияние на стоимость вашего проекта, поэтому важно знать, где вы разместите сваи и сколько их потребуется. существенный.

В идеальном мире идеально провести геотехническую съемку перед установкой винтовых свай. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство настила или сценария, когда подрядчик по пирсу знаком с почвенными условиями в этом районе.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом, иначе вам, возможно, придется купить новый кронштейн, чтобы поддержать то, что вы строите

Дважды проверьте в местном строительном отделе, хорошо idea тоже, чтобы убедиться, что вы соответствуете всем требованиям к коду. Обычно признаком хорошего подрядчика по винтовым пирсам является тот, кто предоставит инженерную печать с работой, которую вам, возможно, потребуется принести в местный строительный отдел для подписания.
