Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

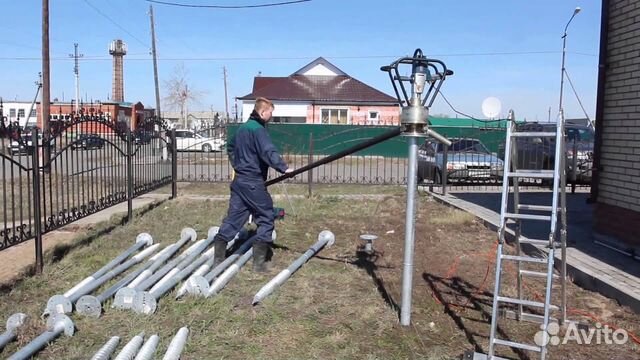

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

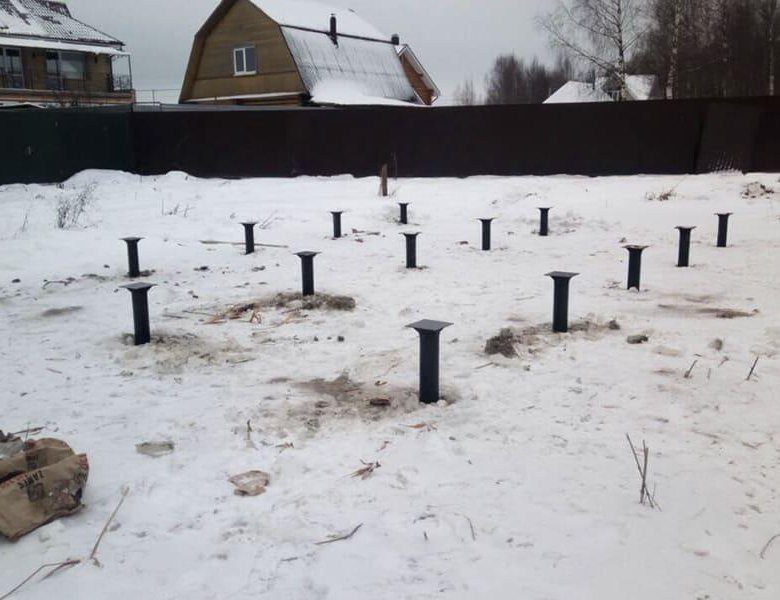

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций.

Установка винтовых свай — информация о способах монтажа свай для устройства фундаментов

Винтовые сваи изготавливают из легированной стали. Основой конструкции служит бесшовная труба длиной от 1 до 12 метров с толщиной стенки от 2 до 6,5 мм. На один конец сваи, который погружается в почву, наваривают наконечник с винтовой лопастью. На верхней части трубы имеются технологические отверстия, что значительно упрощает монтаж винтовых свай. После установки опор, их верхние части срезают, а сверху надевают оголовки.

Материалы

Материалом для винтовых свай служит легированная закаленная сталь. Толстостенные трубы, изготовленные по технологии горячего проката, обладают высокой механической прочностью, способностью выдерживать большие осевые и радиальные нагрузки.

Чтобы увеличить срок службы свайных конструкций их покрывают порошковой краской, эпоксидными составами, лаками и грунтовками по металлу. Самый надежный вид антикоррозионной защиты — это цинкование. При погружении сваи в грунт с камнями, обломками кирпича или бетона на ее поверхности появляются царапины, которые приводят к окислению металла и образованию ржавчины. Цинковое покрытие имеет способность к восстановлению. Царапины «затягиваются» со скоростью 2 мм в год.

Виды винтовых свай

Для фундаментов используют сваи с литыми и сварными наконечниками. Они отличаются способом изготовления, техническими характеристиками, сферой применения.

Литой наконечник — это металлоизделие из стали без сварных швов. Сваи с цельнолитыми наконечниками имеют большой запас прочности, что позволяет использовать их для строительства на участках с твердыми плотными грунтами.

Во втором случае лопасти вырезают из листовой стали и приваривают их к наконечнику. Высокие температуры, которые неизбежны при сварочных работах, ослабляют структуру металла. Сваи со сварными наконечниками менее надежные, но более дешевые. Литые дороже, но и несущая способность и эксплуатационные характеристики у них намного лучше.

Помимо однолопастных существуют также многовитковые и двухлопастные сваи. Многовитковые опоры с узкой лопастью применяют для фундаментов заборов и ограждений на непучинистых, каменистых грунтах. Сваи с двумя широкими лопастями имеют более высокие эксплуатационные характеристики, в сравнении с однолопастными. Они в несколько раз лучше противостоят боковым нагрузкам, а также нагрузкам на сжатие и выдергивание. За счет второй лопасти такие опоры не уходят «в срыв», а наоборот, набирают несущую способность. Конструкции этого типа используют в сейсмоопасных зонах или для строительства зданий выше двух этажей.

Сфера применения

Свайно-винтовые конструкции используют для быстрого возведения фундаментов заборов, пристроек, легких каркасных домов, кирпичных коттеджей, мостов. Область применения зависит от диаметра и несущей способности:

• ø 57 мм — для рекламных щитов, дорожных знаков, указателей, светофоров, легких ограждений, навесов;
• ø 76 мм — для монтажа капитальных заборов, ворот, теплиц;
• ø 89 мм — для строительства беседок, веранд, террас, хозблоков;
• ø 108 мм — для капитальных пристроек, гаражей, небольших домов из бруса и дерева, бань;
• ø 133 мм — для постройки тяжелых домов, зданий из кирпича, пеноблока, газобетона;
• ø 159 мм — для укрепления или реконструкции бетонных фундаментов, возведения каркасных зданий, складов, торговых павильонов;
• ø 219 мм — для строительства домов в 2-3 этажа на слабых и просадочных почвах;
• ø 352 мм — для возведения эстакад, автомобильных, железнодорожных и пешеходных мостов.

Foundations Wind Wind Pint Pint Proud Foundations

Как Groundplug ^® Easy Mounting System ^TM Работа:

Groundplug ^® Easy Mounting System ^TM
. состоит из:

1 GroundPlug ^® Twister ^TM , 1 кронштейн и 1 болт с шайбой

GroundPlug ^®  Easy Mounting System ^TM
можно быстро и легко установить с помощью обычного ударного гайковерта
всего за 2 минуты на винтовую сваю.

GroundPlug ^®  Easy Mounting System ^TM обеспечивает фундаменты из винтовых свай для жилых домов. GroundPlug ^®  Easy Mounting System ^TM — это решение для фундамента винтовых свай, не требующее копания и заливки, разработанное для того, чтобы сделать процесс фундамента намного быстрее и эффективнее.

Заземляющий штекер ^®   Twister ^TM Фундаменты на винтовых сваях могут использоваться для ряда наружных конструкций, включая фундаменты настила, фундаменты теплиц, фундаменты навесов и фундаменты для больших квартир, небольших домиков, пергол, подпорной стены, беседок и многого другого. Система простого монтажа GroundPlug ^{® TM} полностью соответствует австралийским стандартам.

Значительная экономия времени и труда на фундаментах

Области применения системы Groundplug® Easy Mounting System ^TM

Deck & Porch Fundations

Ландшафтный и пейзаж для проходов

Фонд для сараев и роспись

Anchor и Playground

Отзывы

Несколько слов от наших счастливых клиентов

Джош Доусон

JD Construction Mildura

Недавно завершена установка этой палубы с использованием системы GroundPlug. Так быстро и легко! Спасибо команде GroundPlug за их поддержку

William

Минимальное время простоя

Я так рад, что нашел этот предмет, который мне очень впечатлил при использовании на террасе в качестве плотника, это сократит время строительства.

Эндрю Верник, Австралия

Директор – дизайнер Shade Solutions

The GroundPlug ^® Easy Mounting System ^TM был исключительным решением для нашего проекта фальшборта. Сложность этого проекта заключалась в том, что доска проходила под углом через лесную местность с множеством корней и камней в земле. Копать фундамент было просто не вариант. Фундаменты GroundPlug ^® Twister ^TM были намного быстрее и проще в установке, не требовали земляных работ и обеспечивали максимальную регулируемость.

Michael Bloch, Дания

Handy Home Improver

Я использовал опоры GroundPlug ^® Twister ^TM для проекта сауны на заднем дворе. Какое огромное облегчение, что не нужно таскать из строительного магазина кучу бетонных фундаментов, не говоря уже о копании. Я просто использовал электрическую дрель, чтобы быстро установить фундамент. Сауна была на месте менее чем за 1 час. Отличный продукт! Обязательно буду держать запас.

Бетина и Мортен, Дания

Занятая рабочая пара

Моя жена жаловалась, что мы постоянно таскаем грязь с мощеной террасы, а я действительно задумал большую террасу с местом для барбекю. Какое-то время я избегал этого проекта из-за всей работы по удалению травы, копанию, выравниванию и расширению тротуара. Решение GroundPlug ^® сделало все намного проще и сэкономило мне как минимум 3-4 дня работы. Нам нравится результат и наша новая деревянная колода.

Часто задаваемые вопросы

У вас есть вопросы о наших решениях для фундаментов на винтовых сваях? Вот ответы на некоторые часто задаваемые вопросы:

Что такое система простого монтажа GroundPlug®

GroundPlug ^® Простая монтажная система ^TM представляет собой альтернативу винтовым сваям, не требующим копания и заливки, в качестве альтернативы фундаменту для строительства жилых домов на открытом воздухе. Система простого монтажа GroundPlug ^{® TM}  основана на основании винтовых свай GroundPlug ^® Twister ^TM , которые бывают разных размеров в соответствии с вашим проектом. С фундаментами из винтовых свай очень легко работать, и их можно завинтить в землю за считанные минуты с помощью обычных инструментов, таких как ударный гайковерт или ручной инструмент с торцевым ключом, если вы устанавливаете только несколько.

Как использовать GroundPlug® Twister

После того, как вы установили и выровняли опорные балки вашего сарая, террасы, навеса, перголы, хижины, садовых качелей, игрового домика, батута или любого другого строительного объекта, требующего прочного и надежного фундамента, GroundPlug ^® Twister ^TM Фундаменты винтовых свай легко вбиваются в землю с помощью ударного гайковерта и крепятся к балкам с помощью прилагаемого кронштейна, болта и винтов. После этого все опоры, расставленные для выравнивания, можно убрать.

Как решить, какой размер основания GroundPlug® Twister

Фундаменты GroundPlug® Twister ^TM поставляются с 3 различными диаметрами резьбы: M10, M12 и M16 с размерами гайки соответственно: 10 мм, 12 мм и 16 мм. Каждая вариация имеет разную длину с соответствующими удлинителями для большего охвата.

Что произойдет, если в земле окажется камень?

GroundPlug® Twister 9Фундаменты из винтовых свай 0005 TM на самом деле намного легче работать в каменистой почве, чем бетонные фундаменты. Тот факт, что установка занимает всего 20-30 секунд, означает, что вы обнаружите наличие препятствия в земле гораздо раньше, чем при копании традиционных бетонных фундаментов.

Тогда у вас есть 3 варианта:

Самое простое решение — просто немного сдвинуть винтовую сваю в сторону. В качестве альтернативы, если камень слишком большой, возможно, потребуется выкопать его перед установкой GroundPlug® Twister 9. 0005 ТМ винтовая свая.

Другой вариант — просверлить скалу, если это возможно. В этом случае вам нужно будет залить немного бетона для поддержки основания винтовой сваи, так как спираль не может зацепить участок скалы.

Влияют ли винтовые сваи GroundPlug® Twister

У нас есть многолетний опыт монтажа стальных опор для железнодорожной и автомобильной промышленности в Скандинавии, работающих в условиях сильного мороза. Конструкция нашей продукции адаптирована для работы в тяжелых условиях, а GroundPlug® Twister 9Фундаменты на винтовых сваях 0005 TM были разработаны также для установки в морозных условиях и климате, склонном к сильным зимним морозам.

Если ваша конструкция чувствительна даже к незначительному смещению, вам следует выбрать более длинную винтовую сваю, которая достанет до земли, где нет мороза. Необходимая длина будет зависеть от географического положения.

Используете ли вы те же расчеты, что и для бетонных фундаментов?

Фундаменты из винтовых свай GroundPlug® Twister ^TM могут выдерживать те же нагрузки, что и аналогичные бетонные фундаменты. Просто убедитесь, что вы выбрали правильный GroundPlug® Twister 9.0005 TM размер фундамента винтовой сваи для вашего проекта и грунтовых условий.

Наша команда инженеров готова бесплатно рассчитать ваши проекты.
Просто заполните форму здесь, чтобы получить расчет в течение 1-2 рабочих дней

Посмотрите таблицу, чтобы узнать, какой фундамент из винтовых свай GroundPlug® Twister ^TM выбрать для вашего проекта:

Что насчет прочности и долговечность?

GroundPlug ^®  Twister ^TM Фундаменты представляют собой высокопрочные изделия из оцинкованной стали, разработанные и используемые в скандинавском климате, которые выдерживают суровые морозы, штормовые условия и промокшую почву. Продукция GroundPlug ^® Easy Mounting System ^TM соответствует австралийским и европейским стандартам и имеет маркировку CE. Наши производственные мощности сертифицированы по стандарту ISO.

Винтовые сваи GroundPlug предназначены для частного или профессионального использования?

Мы поставляем наши отраслевые решения для стальных фундаментов крупным предприятиям для шумозащитных экранов автострад, решений для железных дорог и даже для защиты от береговой эрозии. Наша продукция для дома обладает всеми инженерными преимуществами промышленного ассортимента. Они используются строителями, плотниками и инновационными строительными компаниями с экономией времени и труда. Процесс установки винтовых свай настолько прост и удобен, что любой может использовать эту систему, поэтому, если вы занимаетесь своими руками, вы также обнаружите, что вы можете выполнить свой проект намного быстрее и проще с фундаментами из винтовых свай GroundPlug Twister. Мы продаем и отправляем мелкие и крупные партии как частным, так и профессиональным клиентам.

Является ли система легкого монтажа GroundPlug®

Если сравнивать только первоначальную стоимость заливки собственного бетонного основания или покупки готового бетонного основания, то стоимость единицы фундамента из винтовых свай GroundPlug® Twister ^TM будет дороже. Однако, если принять во внимание значительное время, сэкономленное как при установке, так и при сборке, а также тот факт, что опоры GroundPlug® Twister ^TM можно легко использовать повторно, система GroundPlug® Easy Mounting System ^TM — гораздо более дешевое и надежное решение, чем бетонные основания. Стройте больше – копайте меньше. Что не нравится?

Соответствует ли система крепления GroundPlug® Easy Mounting System

Да! Наши требования к качеству стали и гальванизации соответствуют австралийским стандартам.
Наша продукция также имеет маркировку СЕ в соответствии с Еврокодом и соответствует «Регламенту строительных материалов» ЕС.

Наши производственные мощности сертифицированы по стандарту ISO.

Инженерные решения

Эффективный монтаж

GroundPlug ^® Twister ^TM Фундаменты на винтовых сваях изначально были разработаны в качестве фундамента для автомагистралей и железных дорог. Основание GroundPlug ^®  Twister ^TM , часто используемое для технических шкафов, расположенных вдоль железнодорожных путей, спроектировано так, чтобы выдерживать огромное давление поездов, движущихся со скоростью до 180 км/ч.

Экономьте время и труд

Мы смеем сказать, что вы можете смело выбирать винтовые сваи GroundPlug ^®  Twister ^TM для ваших будущих строительных проектов. Значительно сократите время установки и намного быстрее переходите к новым проектам. Стройте больше – копайте меньше!

Узнать больше

Сверхбыстрая установка

Высокая прочность

Винтовые сваи различных размеров

Устойчивость

Без копания, без заливки

Простой монтаж

Предложение и расчет проекта за 24-48 часов.

Установка фундамента для террас, хозяйственных построек и сборных домов еще никогда не была такой простой. Просто заполните форму, и мы предварительно рассчитаем ваши потребности в фундаменте и отправим вам предложение в течение 24-48 часов. Предложение принято? Мы составим эскиз вашего плана и доставим винтовые сваи прямо на строительную площадку, к вам домой или в офис.

Если вам это нужно, вы даже можете запросить бесплатный эскиз плана с оптимальным расположением ваших фундаментов после того, как вы сделали свой заказ.

Наконец, наш австралийский инженер может подписать ваш проект по очень разумной цене, если это необходимо.

Ознакомьтесь с различными строительными проектами, построенными с помощью системы простого монтажа GroundPlug®

Получите вдохновение для своего проекта по строительству на открытом воздухе своими руками
и узнайте, как работает GroundPlug® Twister ^{TM 9Фундамент 0006 использовался для достижения успеха в нескольких потрясающих проектах на заднем дворе.}

Как построить палубу

Как построить проход или проход или на достоянии

Как построить сарай

Инженерные растворы

для вашего Backyard

Gruntplug Menteration. стальных фундаментов в Дании и является изобретателем уникальной запатентованной системы фундаментов GroundPlug. У нас есть многолетний обширный опыт в качестве комплексного поставщика стальных фундаментов, например. Департамент автомобильных дорог Дании и Датская железнодорожная сеть. У нас есть команды высококвалифицированных инженеров и профессионалов, которые управляют нашими линиями продуктов, документацией и проектами, а также обеспечивают соблюдение правил в этой области и поддержку клиентов.

Узнать больше

4 шага по установке спиральных опор

Существует около 4 шагов для самостоятельной установки спиральных опор и начала работы сегодня. Спиральные сваи очень эффективны при исправлении пения и осадки фундамента, они также используются для нового строительства и ряда других различных применений. Они являются отраслевым стандартом, который представляет собой решение для постоянного фундамента.

4 шага для установки винтовых свай:

1. Обзор проекта и собственности

Первым шагом к любому проекту фундамента является выполнение анализа дома, местоположения проекта и поиск признаков потенциальных проблем с фундаментом или проблем с почвой, которые потребуют использования геликонов.

2. Подготовка рабочей площадки

Перед тем, как можно будет приводить в движение винтовые валы, может потребоваться небольшой объем земляных работ. Понимание и рассмотрение спецификаций инженера являются обязательными для обеспечения успеха проекта. У PierTech есть целый инженерный персонал, готовый помочь 24/7 и сопровождать подрядчика от начала до конца.

3. Установка спиралей

Разница между спиральными и толкающими сваями в том, что они похожи на винты и закручиваются в землю, а нажимные сваи вонзаются в землю, как гвозди. Винтовые сваи при установке будут привинчены к прочному, несущему грунту. Они устанавливаются с использованием крутящего момента, и это проверяется с помощью монитора крутящего момента. Будут добавлены расширения до тех пор, пока не будет достигнута эта несущая почва.

4. Окончательный обзор

После того, как все спирали установлены, они обычно проверяются, чтобы убедиться, что они были размещены в местах, указанных инженером, а также в соответствии с требованиями по глубине и крутящему моменту. Когда все одобрено и выглядит хорошо, ремонт стабилизирован или все опоры для нового строительного проекта выглядят великолепно, установка завершена.

Компания PierTech предлагает более углубленное обучение для тех, кто хочет приступить к установке винтовых свай уже сегодня. Посетите часть веб-сайта, посвященную установке, чтобы получить дополнительную информацию или зарегистрироваться на наш следующий обучающий семинар.
